TVS 3690 - TV-standaard Vogel's - Gratis gebruiksaanwijzing en handleiding

Type product	TV-standaard (vloerstaand)
Merk	Vogel's
Model	TVS 3690
Materiaal	Hout en staal
Inhoud doos	2 interfacebalken, 2 interfacestrips, 2 voeten (links/rechts), 1 houten/stalen standaard, 1 stalen beugel, bevestigingsmateriaal, inbussleutel, kabelklemmen (alleen TVS 3695)
Bevestigingsset tv (bouten)	4x M6*12mm, 4x M6*25mm, 4x M6*35mm, 4x M8*12mm, 4x M8*25mm, 4x M8*45mm, 4x M6 sluitring, 4x afstandhouder 10mm, 4x afstandhouder 5mm
Bevestigingsset standaard	2x M8*20mm bouten, 2x M6*10mm vingermoeren
Gereedschap nodig	Kruiskopschroevendraaier, M4 inbussleutel
Montage	Stap-voor-stap handleiding inbegrepen
Kabelbeheer	Ja, via uitsparing in standaard
Afdekplaat	Optioneel (alleen TVS 3695)
Veiligheidsinstructies	Ja, inbegrepen
Garantie	10 jaar op materiaal- en fabricagefouten
Reiniging	Droge, pluisvrije doek; geen reinigingsmiddelen of oplosmiddelen
Opslagtemperatuur	-10°C tot +50°C
Reparatie	Alleen door gekwalificeerd personeel; gebruik originele onderdelen
Gebruik	Alleen voor binnen
Aantal personen voor montage	2 personen aanbevolen voor het tillen van de tv
Ondersteunde VESA-patroon	Geschikt voor de meeste VESA-standaarden (M6 en M8 bouten)

Veelgestelde vragen - TVS 3690 Vogel's

Welke bouten heb ik nodig voor mijn tv?

Gebruik de meegeleverde boutenset met maten M6 en M8. Raadpleeg de handleiding van uw tv voor de juiste lengte en diameter. De set bevat 4x M6*12mm, 4x M6*25mm, 4x M6*35mm, 4x M8*12mm, 4x M8*25mm en 4x M8*45mm.

Wat als ik niet de juiste bouten heb?

Neem contact op met de klantenservice van Vogel's via vogels.com/contact. Zij kunnen een servicekit met de juiste bouten toesturen.

Hoe weet ik of mijn tv compatibel is?

Controleer of het gewicht en de grootte van uw tv binnen de maximumlimieten vallen (niet gespecificeerd in de handleiding) en of de VESA-patroon overeenkomt met de meegeleverde interfacebalken.

Kan ik de standaard alleen monteren?

Het wordt ten zeerste aangeraden om met twee personen te werken, vooral bij het tillen en plaatsen van de tv. De montage van de standaard zelf kan door één persoon worden gedaan.

Hoe voer ik kabelbeheer uit?

Leid de kabels voorzichtig door de uitsparing in de houten/stalen standaard. Gebruik de meegeleverde kabelklemmen (alleen bij TVS 3695) om de kabels netjes te geleiden.

Waar vind ik installatievideo's?

Installatievideo's zijn te vinden op de productpagina van uw Vogel's-product op vogels.com en op het YouTube-kanaal van Vogel's: www.youtube.com/c/VogelsForSure.

Hoe krijg ik reserveonderdelen?

Neem contact op met uw lokale Vogel's-dealer of met de klantenservice via vogels.com/contact voor reserveonderdelen.

Wat is VESA?

VESA is een standaard patroon van bevestigingspunten aan de achterkant van de tv. Hierdoor kunnen tv-beugels eenvoudig worden gemonteerd. De TVS 3690 is compatibel met de meeste VESA-standaarden.

Hoe maak ik de standaard schoon?

Gebruik een droge, pluisvrije doek. Gebruik geen reinigingsmiddelen of andere oplosmiddelen om beschadiging te voorkomen.

Wat is de garantieperiode?

Vogel's geeft 10 jaar garantie op materiaal- en fabricagefouten. Bewaar het originele aankoopdocument voor garantieclaims.

GEBRUIKSAANWIJZING TVS 3690 Vogel's

Volledige installatiehandleiding

Alles wat je nodig hebt om jouw tv in een handomdraai veilig op de zetten.

Voordat je begint

...willen we je bedanken dat je voor Vogel's hebt gekozen. Een slimme keuze.

En de volgende slimme keuze: lees de handleiding! Lees verder om alles te weten te komen veilige, efficiënte installatie en hoe je jouw nieuwe standaard moet gebruiken.

Werk veilig

!

Waarschuwing

Lees deze veiligheidsinstructies altijd zorgvuldig door voordat je dit product installeert en gebruikt.

Het volgen van deze instructies is strikt noodzakelijk. Onjuiste montage en/of installatie kan jouw tv en jouw gezin aan grote gevaren blootstellen.

Neem geen enkel risico: Lees de hele handleiding.

• Vogel's raadt aan om de montage en/of de installatie van dit product te laten uitvoeren door een gekwalificeerde deskundige.
• Vogel's kan niet aansprakelijk worden gesteld voor letsel en/of schade als gevolg van onjuiste installatie.
• Raadpleeg de handleiding van je tv en zorg ervoor dat het gewicht en de grootte van d binnen de maximumlimieten voor gewicht en grootte ligt die voor dit product zijn gespecifica Zorg daarnaast dat de gebruikte bevestigingsbouten van de tv van een geschikte lengte en diameter zijn. Houd er rekening mee dat mogelijk niet alle meegeleverde bevestigingsaccessoires voor de tv nodig zijn voor de installatie van een tv.
• Reinig het product met een droge, pluisvrije doek. Gebruik geen reinigingsmiddelen of andere oplosmiddelen om het product te reinigen.
• Alleen gekwalificeerd, gecertificeerd personeel mag het product repareren. Gebruik alleen originele reserveonderdelen. Het gebruik van andere onderdelen leidt tot het vervallen van de garantie en kan leiden tot letsel.
• Wijzigingen aan het product en technische aanpassingen zijn niet toegestaan. Dit maakt de garantie ongeldig en kan tot verwondingen leiden.
• Bewaar het product altijd op een droge en veilige plaats met een temperatuur tussen -10°C en +50°C.
• Behandel en vervoer het product met zorg.
• Verpak het product opnieuw wanneer je het vervoert of voor langere tijd niet gebruikt.

- Het optillen van jouw tv is een klus voor twee personen. Wees niet eigenwijs!

De inhoud van de doos

- Ontbreekt er iets? Controleer of alle onderdelen in de verpakking zitten:

B. Interfacebalken

C. Interfacestrips

D. Veiligheidsinstructies

E. Bouten voor de bevestiging van strips op de tv (zie inhoud van de tv-bevestigingsset)

F. Afstandhouders

G. Sluitringen 18mm

L. Beschermende strookjes voor de tv

M. Bouten voor de bevestiging van de voeten aan de standaard (zie inhoud hieronder)

N. Vingermoeren

O. Inbussleutel

P. Afdekplaat (TVS 3695)

Q. Kabelklemmen (TVS 3695)

R. Houten/stalen standaard

S. Voet (links)

T. Voet (rechts; met voorgemonteerde bouten)

U. Stalen beugel

- Inhoud van de tv-bevestigingsset:

• 4x M6*12mm bouten
• 4x M6*25mm bouten
• 4x M6*35mm bouten
• 4x M8*12mm bouten
• 4x M8*25mm bouten
• 4x M8*45mm bouten
• 4x M6 sluitring
• 4x afstandhouder 10mm
• 4x afstandhouder 5mm

- Inhoud van de bevestigingsset voor de standaard:

• 2x M8*20mm bouten
• 2x M6*10mm vingermoeren
- Inbussleutel

Je hebt niet alle bevestigingsmiddelen nodig om jouw tv te monteren. Bewaar de rest voor of voor ander gebruik!

Gereedschap bij de hand?

- Begin niet zonder al het nodige gereedschap:

• Kruiskopschroevendraaier
• M4 (4mm) inbussleutel

Werk veilig

- Wat maakt het uit dat het er niet cool uitziet? Draag altijd persoonlijke beschermingsmiddelen:

• Oogbescherming
• Gehoorbescherming
- Veiligheidsschoenen

Klaar? Installeren maar!

Stap 1: Bevestig de strips aan de tv

Voor deze stap heb je nodig:

- Een kruiskopschroevendraaier

- 4x Bouten (Weet je niet zeker welke maat je nodig hebt voor jouw tv? Raadpleeg dan website voor hulp). ^E

• 2xM6*10mm vingermoeren®

• 4xSluitringen ©

• 4xBeschermende tv-patches ^L

- 4xAfstandshouders (optioneel; gebruik afhankelijk van jouw type tv de 5mm of 10mm afstandhouders) Ⓕ

• 2x Interfacebalken Ⓑ

Plaats de tv voorzichtig met de voorkant naar beneden, op een schoon oppervlak zonder obstakels!

1. Bevestig de beschermende tv-patches Ⓐ op de interfacestrips Ⓐ. Schroef de interfacestrips Ⓐ op de tv met de bouten Ⓔ. Zorg ervoor dat de interfacestrips Ⓐ zich op dezelfde hoogte bevinden en niet uitsteken.

Ontbreken er bouten? Of heb je andere nodig? Het vriendelijke team van Vogel's Consum Care staat klaar om te helpen: vogels.com/contact

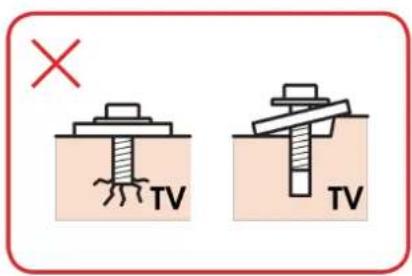

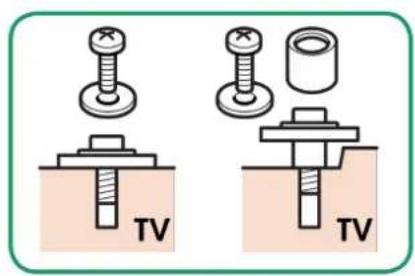

Zorg ervoor dat de bouten en afstandhouders correct zijn geplaatst.

Raadpleeg de gebruiksaanwijzing van jouw tv voor het juiste bevestigingsmateriaal.

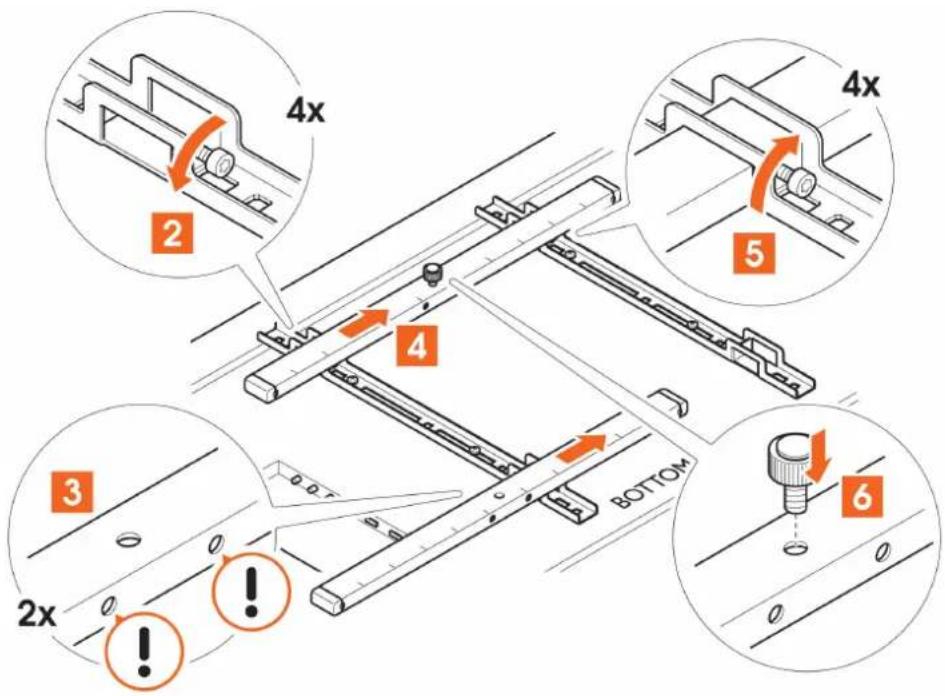

1. Draai de voorgemonteerde bouten © los met de inbussleutel Ⓒ.

2. Schuif de onderste interfacebalk Ⓑ door de aangegeven tussenruimte van de interfacestrip Ⓒ. Zorg ervoor dat de interfacebalk Ⓑ gecentreerd wordt geplaatst. Let op de gaten aan de zijkant van deze interfacebalk Ⓑ. De interfacebalken dienen omlaag te zijn gericht.

3. Schuif de bovenste interfacebalk Ⓑ door de aangegeven tussenruimte van de interfacestrip Ⓒ. Zorg ervoor dat deze interfacebalk Ⓑ ook gecentreerd wordt geplaatst.

4. Bevestig de interfacebalken Ⓑ aan de strips door de voorgemonteerde bouten Ⓒ met de inbussleutel Ⓞ aan te draaien.

5. Schroef de vingermoer Ⓝ in de bovenste stang. Draai deze nog niet helemaal vast.

1. Schuif het v-vormige deel van de stalen beugel Ⓗ op de bovenste vingermoer Ⓝ. Zorg ervoor dat de koppelingen van de stalen beugel Ⓗ in de gaten van de bovenste interfacebalk glijden!
2. Draai de bovenste vingermoer Ⓝ vast tot de stalen beugel Ⓗ vastzit.
3. Draai de onderste vingermoer Ⓝ vast tot de stalen beugel Ⓗ vastzit.

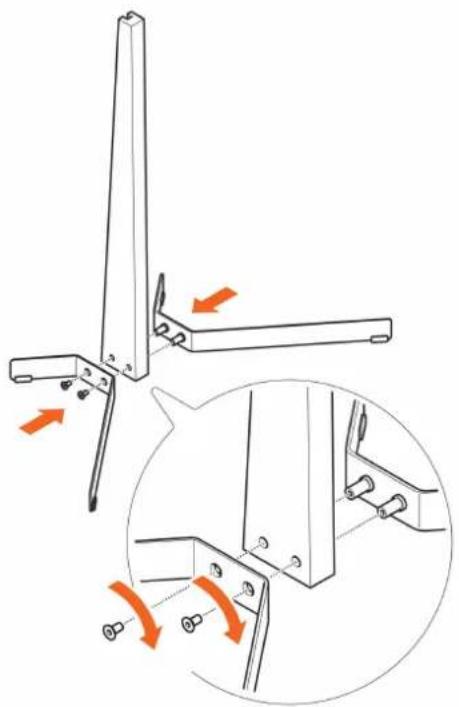

Stap 2: Installeer de standaard

Voor deze stap heb je nodig:

• 1x Houten/stalen standaard Ⓡ
- 1x Linkervoet Ⓢ
• 1x Rechtervoet (met voorgemonteerde bouten) Ⓣ
• 2x M8*20mm bouten Ⓜ
• 1x Afdekplaat Ⓓ
• 1x Inbussleutel ©

1. Schuif de rechtervoet (met voorgemonteerde bouten) Ⓣ in de houten/stalen standaard Ⓡ. Zorg ervoor dat de langere poot aan de voorkant van de houten/stalen standaard Ⓡ zit. De achterkant van de houten/stalen standaard Ⓡ bevat een verborgen uitsparing voor kabelbeheer.
2. Gebruik de inbussleutel Ⓐ om de linkervoet Ⓢ (zonder voorgemonteerde bouten) aan de houten/stalen standaard Ⓡ te bevestigen door de twee bouten M8*20mm Ⓜ in de voorgemonteerde schroeven van de rechtervoet Ⓣ te draaien.

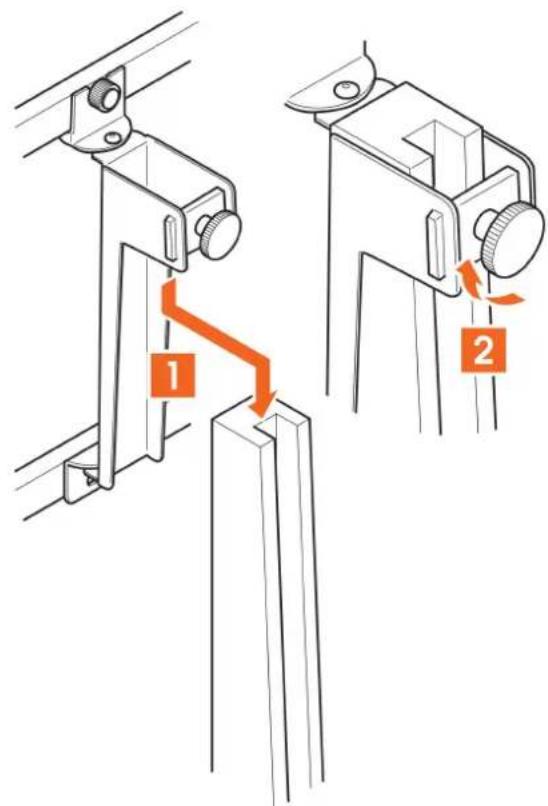

Stap 3: Bevestig de tv op de standaard

!

Het optillen van jouw tv is een klus voor twee personen. Wees niet eigenwijs!

1. Schuif de stalen beugel Ⓓ over de bovenkant van de houten/stalen standaard Ⓡ. Gebruik de knop (zie illustratie) om de stalen beugel Ⓓ aan de bovenkant van de houten/stalen standaard Ⓡ vast te maken.

1. Breng de opklikbare roestvrijstalen afdekplaat Ⓓ aan bovenop de stalen beugel Ⓤ. (TVS 3695)

Handige functies

Kabelbeheer

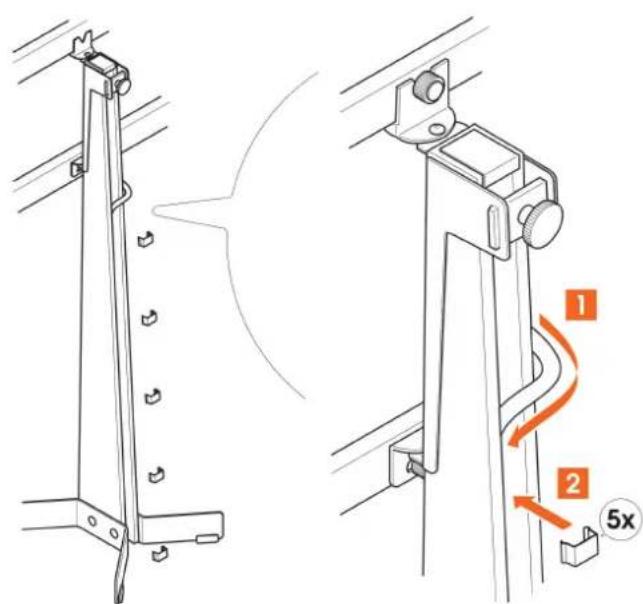

TVS 3695

Voor deze stap heb je nodig:

• 5x Kabelklemmen Ⓠ (TVS 3695)

1. Leid de kabels voorzichtig door de houten/stalen standaard Ⓔ.
2. Breng de kabelklemmen Ⓠ over de kabels aan door ze in de inkeping Ⓡ te klikken. Begin bovenaan en werk zo naar beneden.

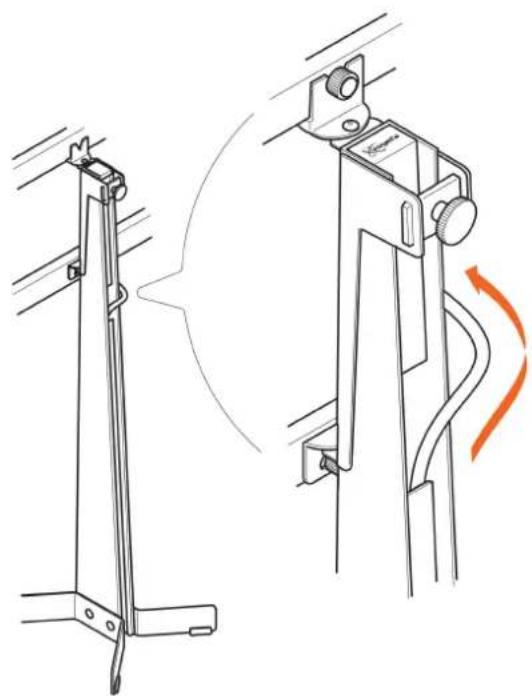

TVS 3690

1. Leid de kabels voorzichtig door de houten/stalen standaard Ⓑ.

Veel kabels in het zicht? Heb je inspiratie nodig over hoe je jouw kabels kunt verberger geleiden of hoe je andere tv-accessoires kunt plaatsen? Neem een kijkje op onze website vogels.com!

Klus geklaard! Veel plezier met het kijken naar je tv!

Het verwijderen van je tv

1. Draai de vingermoeren Ⓞ gedeeltelijk los door ze tegen de wijzers van de klok in te draaien.

2. Verwijder de tv, en zet hem ergens veilig neer.

!

Nogmaals, het optillen van jouw tv is een klus voor twee mensen. Vraag altijd om hulp.

Wat vind je ervan?

Jouw mening is belangrijker dan je denkt. Het helpt ons om betere producten te maken en klanten om weloverwogen keuzes te maken.

Deel jouw feedback, en schrijf je in om Vogel's producten te winnen!

Ga naar vogels.com/review om feedback te geven of voor de Algemene Voorwaarden.

In de war? Weet je het niet zeker? Kom je er niet uit?

Online staat genoeg hulp klaar:

	[e-mail]/contact
	facebook.com/VogelsForSure/
	instagram.com/vogels_official/
	www.youtube.com/c/VogelsForSure

Eenvoudige probleemoplossing

Heb je een probleem gevonden dat je niet kunt oplossen? Geen paniek... probeer dit eens!

Probleem Oorzaak Oplossing
'Ik heb niet de juiste bouten voor mijn tv!' De wereld van de tv-technologie verandert voortdurend. Het kan somoeilijk zijn om het allemaal bij te houden. het kan zijn dat de juiste boutmaat niet is inbegrepen. Je bent gewoon jouw tijd vooruit!	Vraag Vogel's Consumer Care om een servicekit en wij sturen je alles wat je nodig hebt. Klik hier om contact op te nemen met Vogel's Consumer Care.Dus
'Ik heb een hoop overgebleven bouten, heb ik iets verkeerd gedaan?'	Nee, je hebt het heel gedaan! Je hebt maar 4 bouten nodig om de beugel aan je tv te monteren. Vanwege alle verschillende soorten tv's hebben we meest voorkomende maten voor de meest verkochte tv's geleverd.	Maar gooi de ongebruikte bouten niet weg!Je kunt ze gebruiken voor een andere tv als je een nieuwe koopt of ze ergens anders voor gebruiken.

FAQ's

"Waar kan ik de juiste bouten voor mijn watv je ook nodig hebt, neem gewoon contact op met jouw plaatselijke Vogel's-dealer of met Vogel's. Klik hier om contact op te nemen met Vogel's Consumer Care.
"Waar kan ik installatievideo's vinden?"	De installatievideo kun je vinden op de productpagina van jouw product op onze website. Deze zijn te vinden op ons YouTube kanaal: www.youtube.com/c/VogelsForSure
"Waar kan ik reserveonderdelen krijgen?"	Als je een reserveonderdeel nodig hebt, neem dan contact op met jouw plaatselijke dealer of met Vogel's. Klik hier om contact op te nemen met Vogel's Consumer Care.
"Welke bouten of schroeven moet ik gebruiken?"	Vogel's biedt een complete montageset met alle bevestigingsmaterialen in de doos, voor zowel jouw tv als de muur. Vogel's biedt een complete montageset aan met alle bevestigingsmaterialen in de doos. Mis je de juiste bouten voor jouw TV? Neem contact op met jouw lokale Vogel's dealer. Klik hier om contact op te nemen met Vogel's Consumer Care.
"Wat is VESA?" VESA is een standaard patroon van bevestigingspunten aan de achterkant van tv, waardoor veel standaard tv-beugels gemakkelijk op jouw tv kunnen worden gemonteerd.	een

Ga voor groen!

We geven om de planeet. Als je de verpakking of de TV-steun zelf weg wilt gooien, ga d plaatselijke recyclingbedrijf of neem contact op met jouw gemeentekantoor. Recycling is belangrijl

Nogmaals bedankt dat je voor Vogel's hebt gekozen! Net als elk product dat we maken, is aankoop gemaakt van duurzame materialen en gebaseerd op een nauwkeurig ontwerp. Daarom Vogel's je 10 jaar garantie op materiaal- en fabricagefouten.

1. Als er tijdens de garantieperiode van een product gebreken ontstaan door fabricage- en materiaalfouten, garandeert Vogel's dat Vogel's het product - naar eigen goeddunken - kostel- zal repareren of, indien nodig, vervangen. Een garantie voor normale slijtage wordt hierbij uitdrukkelijk uitgesloten.

2. Indien de garantie wordt ingeroepen, dient het product samen met het originele aankoopdocument (factuur, kassabon of kwitantie) naar Vogel's te worden gestuurd. Op het aankoopdocument moeten de naam van de leverancier en de datum van aankoop duidelijk worden vermeld.

3. De garantie van Vogel's vervalt in de volgende gevallen:

- Als het product niet volgens de gebruiksaanwijzing is geboord, geïnstalleerd en gebruikt;

- Als het product is gewijzigd of gerepareerd door iemand anders dan Vogel's;

- Als er een storing optreedt door externe oorzaken (buiten het product) zoals bijvoorbeeld bliksem, wateroverlast, brand, schuren, blootstelling aan extreme temperaturen, weersomstandigheden, oplosmiddelen of zuren, verkeerd gebruik of nalatigheid;

- Indien het product wordt gebruikt voor andere apparatuur dan vermeld op of in de verpakking.

Vogel's Products BV - Hondsruglaan 93 - 5628 DB Eindhoven - Nederland

Vogel's Products BV 2021 © Alle rechten voorbehouden.
