GEBRUIKSAANWIJZING MLHXI806 BORETTI

Wij danken u en feliciteren u met uw voorkeur voor een van onze producten. Wij zijn er zeker van dat dit nieuwe apparaat, vervaardigd met kwaliteitsmaterialen, op de best mogelijke manier aan uw eisen zal voldoen. Het gebruik van deze nieuwe apparatuur is eenvoudig. Wij verzoeken u echter dit boekje aandachtig te lezen alvorens het apparaat te installeren en te gebruiken. Dit boekje geeft de juiste informatie over de installatie, het gebruik en het onderhoud, alsmede nuttige adviezen. BORETTI

Lees deze handleiding voordat u het apparaat installeert en gebruikt. De handleiding moet samen met het apparaat worden bewaard voor eventuele latere raadpleging. Indien het apparaat wordt verkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding erbij is, zodat de nieuwe gebruiker op de hoogte is van de werking en de relevante waarschuwingen.

Het productlabel, met het serienummer, is op de bodem van de kookplaat geplakt.

Alle handelingen in verband met de installatie, afstelling en aanpassing aan het type elektrische aansluiting moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende voorschriften. De specifieke instructies worden beschreven in het deel van de handleiding dat bestemd is voor de installateur.

Verklaring van conformiteit: verklaren wij dat onze producten voldoen aan de Europese richtlijnen, besluiten en verordeningen, alsmede aan de eisen die in de referentienormen zijn aangegeven.

De fabrikant wijst alle verantwoordelijkheid af in geval van schade aan goederen of personen als gevolg van een onjuiste installatie of een onjuist, verkeerd of onredelijk gebruik van het apparaat.

INHOUDSOPGAVE

I.1 Inleiding....4
1.2 Productlabel.....4
1.3 Vernatwoordelijkheid fabrikant......4
1.4 Voorzorgsmaatregelen....4
1.5 Doel van het apparaat....4
1.6 Schade aan het toestel....5
1.7 Schade voor personen....5
1.8 Verwijdering....6
2. Afmetingen ingebouwde kookplaten....7
3.1 Elektrische aansluiting....9
3.2 Algemene informatie....9
3.3 Aansluiting voedingskabel....10
3.4 Vaste aansluiting....12
3.5 Aansluiting met stekker en stopcontact....12
3.6 Voor de installateur....12
3.7 Inbouw kookplaten installatie....12
Boosters....28
Kookzones....32
Vermogen kookzones....32
Aanbevolen pannen diamter....32

WAARSCHUWINGEN

I.1 Inleiding

Deze gebruikershandleiding is een integraal onderdeel van het apparaat en moet gedurende de gehele levensduur van het apparaat intact en binnen handbereik van de gebruiker worden bewaard. In geval van verlies is zij in elektronisch formaat beschikbaar op aanvraag bij de fabrikant van het apparaat.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat in gebruik neemt.

1.2 Productlabel

Op het identificatieplaatje staan de technische gegevens, het serienummer en de markering. Het identificatieplaatje mag nooit worden verwijderd.

1.3 Verantwoordelijkheid van de fabrikant De fabrikant wijst alle

verantwoordelijkheid af voor schade aan personen en goederen veroorzaakt door:

• Gebruik van het apparaat anders dan bedoeld.
• Niet-naleving van de instructies in de gebruikershandleiding.
• Knoeien met ook maar één onderdeel van het apparaat.
• Het gebruik van niet-originele onderdelen.

I.4 Voorzorgsmaatregelen

• WAARSCHUWING: schakel het apparaat uit als het oppervlak gebarsten is, om de mogelijkheid van een elektrische schok te voorkomen.

• Potten en pannen met een ruwe bodem kunnen krassen maken op de glaskeramische kookplaat. Gebruik alleen potten en pannen met een gladde bodem.

• Bij het spuiten van spuitbussen, licht ontvlambare vloeistoffen of brandbare materialen kunnen deze ontbranden. Bewaar daarom geen licht ontvlambare voorwerpen in de laden direct onder de kookplaat. De eventueel aanwezige bordenlade moet van hittebestendig materiaal zijn.

• Verwarm geen lege potten of pannen.
• Bij het afdekken van de kookplaat bestaat het gevaar dat het afdekmateriaal ontbrandt, versplintert of smelt als het contact per ongeluk wordt ingeschakeld of de restwarmte wordt verwijderd. Dek de kookplaat niet af met bijvoorbeeld afdekplaten, een doek of beschermfolie.
• Als een elektrisch apparaat in de onmiddellijke nabijheid van de kookplaat wordt gebruikt, bijvoorbeeld een blender, zorg er dan voor dat het netsnoer niet in contact komt met de kookplaat. De isolatie van het netsnoer kan beschadigd raken.
• Als de kookplaat is verzonken achter de deur van een meubel, neem hem dan alleen in gebruik met de deur van het toestel open. Sluit de toesteldeur alleen wanneer de restwarmte-indicatielampjes uit.
• Het elektromagnetische veld van de kookplaat wanneer deze aanstaat, kan de werking van magnetiseerbare voorwerpen (creditcards,...) beïnvloeden.
• LET OP: Het kookproces moet onder toezicht plaatsvinden. Op een kortstondig kookproces moet voortdurend toezicht worden gehouden.

WAARSCHUWINGEN

1.5 Doel van het apparaat

• Dit apparaat is bedoeld voor het koken van voedsel in een huiselijke omgeving. Elk ander gebruik is ongepast.
• Het apparaat is niet ontworpen om te werken met externe timers of afstandsbedienings systemen.
• Deze kookplaat is niet bedoeld voor gebruik buitenshuis.
• Deze kookplaat is bedoeld voor gebruik in huis.
• Gebruik de kookplaat niet op niet-stationaire locaties (bijv. op schepen).
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
• Altijd te gebruiken binnen de grenzen van normaal huishoudelijk gebruik, NIET voor professioneel gebruik, om gerechten te bereiden en warm te houden. Elk ander gebruik is NIET toegestaan.
• Personen die vanwege hun lichamelijke, zintuiglijke of geestelijke vermogens of vanwege hun onervarenheid of gebrek aan kennis niet in staat zijn de kookplaat veilig te gebruiken, mogen dit niet doen zonder toezicht en begeleiding van een verantwoordelijk persoon.
• Deze personen mogen het apparaat alleen gebruiken als hun duidelijk is uitgelegd hoe het werkt om het veilig te kunnen gebruiken. Het is belangrijk dat zij weten te herkennen en te begrijpen welke gevaren kunnen voortvloeien uit een verkeerd gebruik van het toestel

1.6 Schade aan het toestel

• Breng geen wijzigingen aan in het apparaat.
• Probeer het apparaat nooit zelf of zonder tussenkomst van een gekwalificeerde technicus te repareren.
• Gebruik geen agressieve schoonmaakmiddelen of scherpe metalen schrapers om het glas te reinigen, aangezien deze krassen maken op het oppervlak, waardoor het glas kan versplinteren.
• Schade aan de kookplaat kan de veiligheid van de gebruikers in gevaar brengen. Controleer of er geen zichtbare beschadigingen zijn. Gebruik nooit een beschadigd apparaat.
• WAARSCHUWING: Koken zonder toezicht op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.
• Probeer NOOIT een brand te blussen met water, maar schakel het apparaat uit en dek de vlam vervolgens af met bijvoorbeeld een deksel of een blusdeken.
• Vlammen kunnen de vetfilters van de afzuigkap ontsteken. Bereid geen flambeergerechten onder de afzuigkap.
• Gebruik de kookplaat niet om conserven te bereiden of blikken te verwarmen. Koken om conserven te bereiden of het verwarmen van gesloten blikken kan leiden tot barsten door overdruk.
• Gebruik nooit twee pannen op één kookzone.
• Verwarm geen lege potten of pannen.
• Als het netsnoer beschadigd is, moet het door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen worden vervangen om gevaar te voorkomen.
• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
• Stoomreiniger mag niet worden gebruikt.

WAARSCHUWINGEN

1.7 Schade aan personen

• WAARSCHUWING voor personen met pacemakers: houd er rekening mee dat in de onmiddellijke nabijheid van het apparaat een elektromagnetisch veld wordt opgewekt wanneer het in werking is. De mogelijkheid van de kans dat de werking van de pacemaker wordt beïnvloed is zeer klein. Neem bij twijfel contact op met de fabrikant van de pacemaker of met uw arts.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden tijdens het gebruik heet. Voorkom dat u de verwarmingselementen aanraakt.
• Houd kinderen jonger dan 8 jaar uit de buurt als ze niet voortdurend onder toezicht staan.
• Kinderen mogen niet met het apparaat spelen.
• Houd kinderen uit de buurt van het apparaat totdat het volledig is afgekoeld. Zo is er geen gevaar voor brandwonden.
• Reiniging en gebruikers onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Schakel na gebruik het kook element uit met de bediening ervan en vertrouw niet op de pannen detector.
• Het toestel in werking is zeer heet en blijft ook na het uitschakelen nog enige tijd heet.
• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, omdat ze heet kunnen worden.
• Verkeerd uitgevoerde reparaties of installatie- en onderhoudswerkzaamheden kunnen de gebruiker ernstig in gevaar brengen.
• Zorg ervoor dat het apparaat correct is geïnstalleerd en geaard door een gekwalificeerde technicus.

1.8 Verwijdering

Dit apparaat moet gescheiden van ander afval worden afgevoerd (richtlijnen 2002/95/EG, 2002/96/EG, 2003/108/EG). Dit apparaat bevat geen stoffen in hoeveelheden die volgens de geldende Europese richtlijnen als gevaarlijk voor de gezondheid en het milieu moeten worden beschouwd.

Om het apparaat af te voeren

- Knip de voedingskabel door en verwijder de kabel samen met de stekker.

Elektrische spanning Gevaar voor elektrocutie

• Schakel de stroomtoevoer van het elektrische systeem uit.
• Maak de voedingskabel los van het elektrische systeem.
• Breng het apparaat naar de aangewezen inzamelingscentra voor elektrisch en elektronisch afval, of lever het apparaat bij aankoop van gelijkwaardige apparatuur in bij de detailhandelaar, op basis van een gelijkwaardige ruil.
• Er zij op gewezen dat voor de verpakking van het apparaat niet-vervuilende en recycleerbare materialen worden gebruikt.
• Geef het verpakkingsmateriaal aan de aangewezen recyclingcentra.

Plastic verpakking

Verstikkingsgevaar

• Laat de verpakking of delen ervan niet onbeheerd achter.
• Kinderen kunnen spelen door zich in het verpakkingsmateriaal te wikkelen (bv. in folie) of het om hun heen te wikkelen

INSTALLATIE

2. Afmetingen ingebouwde kookplaten

- Het werkbladfineer moet worden geprepareerd met een hittebestendige lijm (100°C) zodat het niet kan loslaten of vervormen. De eindwandprofielen moeten hittebestendig zijn.

Respecteer de minimale afstand van 50 mm tot de achterwand en een minimale afstand van 100 mm naar rechts of links tot een eventuele zijwand. Hieronder de tabel met de waarden van A en B, die afhankelijk zijn van het type inbouwkookplaat.

Hobs Model	A(mm)	B(mm)
MLIQX604 560	490
MLHXI805MLHBI805MLHXI806	745 490
MLHXI905 860	490

INSTALLATIE

Waarschuwingen voor de installatie

• In geval van verlies is de handleiding in elektronisch formaat beschikbaar op aanvraag bij de fabrikant.
• Maak de inkeping in het werkblad volgens de afmetingen ten opzichte van het model (zie figuur op de andere pagina).
• Respecteer de minimale afstand van 50 mm tot de achterwand en een minimale afstand van 100 mm naar rechts of links in de richting van een mogelijke zijwand.
• Deze kookplaat voldoet aan de huidige veiligheidsvoorschriften. Onjuist gebruik kan schade veroorzaken aan

aan goederen en/of personen.

• Lees de gebruiksaanwijzing zorgvuldig voordat u de kookplaat in gebruik neemt, want deze bevat belangrijke aanwijzingen voor installatie, veiligheid, gebruik en onderhoud van het apparaat.
• De naleving ervan voorkomt gevaren voor personen en schade aan materialen.
• Bewaar de gebruiksaanwijzing en overhandig deze aan eventuele andere gebruikers.
• De isolatie van de vaste bedrading die het apparaat voedt, moet bijvoorbeeld worden beschermd, door isolatiekous met een passende temperatuurclassificatie of de isolatie van de De vaste bedrading die het apparaat voedt, moet een passende temperatuurclassificatie hebben.
• Metalen voorwerpen die in een lade onder het apparaat worden bewaard, kunnen gaan gloeien als de

apparaat gedurende langere tijd wordt gebruikt.

• Bewaar geen metalen voorwerpen in een lade die zich direct onder de kookplaat bevindt.
• De kookplaat kan niet worden ingebouwd boven een vaatwasser, een wasdroger, een wasmachine, een

koelkast, een vriezer, een oven of een fornuis zonder ventilator voor de koeling van het apparaat.

• Bewaar geen kleine of puntige voorwerpen of papier in de lade, omdat deze in de behuizing door de ventilatiesleuven of ze kunnen naar binnen worden gezogen en zo de ventilator of impair cooling.
• Indien een vast apparaat niet is voorzien van een snoer of stekker, moet er een voorziening zijn voor loskoppeling van het voedingsnet met een contactscheiding in alle polen die zorgen voor volledige uitschakeling onder overspanningscategorie III moet worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften van het land waar het apparaat is geïnstalleerd.
• Voor Australië en Nieuw-Zeeland is deze verbreking in overeenstemming met AS/NZS 3000.

INSTALLATIE

3.1 Elektrische aansluiting

Electriktrische voltage: Gevaar van elektrocutie

• Laat de elektrische aansluiting uitvoeren door gekwalificeerd technisch personeel.
• De aardaansluiting is verplicht volgens de methoden die zijn voorzien in de veiligheidsvoorschriften van het elektrische systeem.
• Schakel de algemene voeding uit.
• De installatie en aansluiting van het apparaat mag alleen worden uitgevoerd door een erkend elektricien. Neem contact op met een elektricien die op de hoogte is van de plaatselijke regels en aanvullende voorschriften van de plaatselijke elektriciteitsmaatschappij en zorg ervoor dat de werkzaamheden conform deze regels worden uitgevoerd. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie of aansluiting van het apparaat. Om schade aan het apparaat te voorkomen, mag het pas na de installatie van de apparaten en de afzuigkap worden ingebouwd.
• De elektrische veiligheid van het apparaat is alleen gegarandeerd als het is aangesloten op een aardleiding die aan de voorschriften voldoet. Het is van groot belang te controleren of aan deze voorwaarde is voldaan, aangezien dit een fundamenteel uitgangspunt is. Laat in geval van twijfel de installatie door een gespecialiseerd technicus controleren. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door de afwezigheid of onderbreking van de aardleiding.
• Let op (conformiteit) met fase en neurale verdeling van huisaansluiting en toestel (aansluitschema's), anders kunnen componenten beschadigd worden. De garantie dekt geen schade als gevolg van onjuiste installatie.

3.2 Algemene informatie

• Controleer of de kenmerken van het elektrische netwerk geschikt zijn voor de op het plaatje vermelde gegevens.
• Het identificatieplaatje met technische gegevens, serienummer en markering is zichtbaar op het apparaat aangebracht.
• Het apparaat werkt op 220-240V of 380-415V, afhankelijk van het type aansluiting.
• Voorzie de aardaansluiting van een kabel die minstens 20 mm langer is dan de andere.
• De benodigde aansluitgegevens staan vermeld op het plaatje en moeten overeenkomen met die van het lichtnet.
• Bepaal de verschillende aansluitings mogelijkheden aan de hand van het schema op de volgende bladzijde en volgens tabel 1.

INSTALLATIE

3.3 Aansluiting voedingskabel

TYPE 1 TYPE 2
TYPE 3 TYPE 4
TYPE 5 TYPE 6

TYPE 6 L1L2L3N1N2

Bij dit type aansluiting moeten ter bescherming van de toestellen tegen kortsluiting twee zekeringen van 24A in de externe verdeelkast worden aangebracht. De bedrading vanaf de meter tot aan de verdeelkast moet een minimale doorsnede van 10mm2 hebben.

INSTALLATIE

Tabel I

MODEL SPANNING		VOEDINGS KABEL	VOLTAGE CONNECTE	VOEDINGS KABEL AANSLUITING
MLIQX604	220-240/380-415V 2N;50-60Hz;7400 W	32A 3 × 4.0 mm^2	220-240 V TYPE 2
		16A 4 × 1.5 mm^2	380-415V 2N TYPE 3
MLHXI805MLHBI805MLHXI806	220-240/380-415V 3N;50-60Hz;7400 W	32A 3 × 4.0 mm^2	220-240V TYPE 5
		16A 5 × 1.5 mm^2	380-415V 3N TYPE 4
	220-240/380-415V 3N;50-60Hz;10400 W	24A (x2) 5 × 2.5 mm^2	220-240V TYPE 6
		16A 5 × 1.5 mm^2	380-415V 3N TYPE 4
MLHXI905	220-240/380-415V 3N;50-60Hz;7400 W	32A 3 × 4.0 mm^2	220-240V TYPE 5
		16A 5 × 1.5 mm^2	38O-415V 3N TYPE 4
	220-240/380-415V 3N;50-60Hz;11100 W	24A (x2) 5 × 2.5 mm^2	220-240V TYPE 6
		16A 5 × 1.5 mm^2	380-415V 3N TYPE 4

INSTALLATIE

3.4 Vaste aansluiting

- De onderbrekingsinrichting moet zich op een gemakkelijk toegankelijke plaats en in de nabijheid van het apparaat bevinden.

3.5 Aansluiting met stekker en stopcontact

- Controleer of de stekker en het stopcontact van hetzelfde type zijn.

- Vermijd het gebruik van reducties, adapters of shunts, aangezien deze verhitting of verbranding kunnen veroorzaken.

- Een rechtstreekse aansluiting op de lijn is ook mogelijk. In dit geval is het noodzakelijk een omnipolaire schakelaar met een contactopening van minimaal 3 mm te plaatsen, die geschikt is voor de te ondersteunen belasting en voldoet aan de geldende voorschriften (de aardleiding mag niet door de automaat worden onderbroken).

• Het apparaat moet worden geïnstalleerd volgens de installatieschema's.
• De stekker moet na de installatie toegankelijk blijven. De aansluitkabel op het net mag niet worden gebogen of bekneld.
• Het apparaat mag niet met een verlengsnoer op het lichtnet worden aangesloten; verlengsnoeren garanderen de noodzakelijke veiligheid van het apparaat niet.
• Verhoog deze kookplaat alleen op ovens of elektrische fornuizen die zijn uitgerust met een rookkoelsysteem.
• Het werkbladfineer moet worden voorbereid met een hittebestendige lijm (100°C) zodat het niet kan loslaten of vervormen. De eindwandprofielen moeten hittebestendig zijn.
• Voor meer veiligheid is het raadzaam een stroomonderbreker met een uitschakelstroom van 30mA op te nemen.
• Als er zich een lade onder het apparaat bevindt, bewaar er dan geen brandbare voorwerpen in (bijv. spuitbussen).
• Zorg ervoor dat de aansluitkabel op het elektrische systeem van de kookplaat na de installatie niet mechanisch wordt belast (bijvoorbeeld door een lade).
• Als het apparaat na alle controles niet goed functioneert, neem dan contact op met het erkende hulpcentrum in uw regio.
• Wanneer het apparaat correct is geïnstalleerd, instrueert u de gebruiker over de juiste werkwijze.

3.7 Inbouw kookplaten installatie

• Maak de inkeping in het werkblad volgens de afmetingen ten opzichte van het model (zie bovenstaande figuur).
• Respecteer de minimumafstand van 50 mm tot de achterwand en een minimumafstand van 100 mm naar rechts of links tot een eventuele zijwand.

INSTALLATIE

• Plaats de meegeleverde afdichting langs de gehele omtrek van de kookplaat om het binnendringen van vloeistoffen tussen de kookplaat en het werkblad te voorkomen.
• Zet de kookplaat niet vast met siliconen of andere soorten lijm.
• Om de kookplaat vast te zetten gebruik je de klauwen, zoals op de foto hierboven.
• Als het apparaat boven een afzuigkap wordt geïnstalleerd, moet de door de fabrikant van de afzuigkap aangegeven veiligheidsafstand in acht worden genomen. Bij gebrek aan nauwkeurige aanwijzingen of indien zich brandbare materialen (bijvoorbeeld een plank) boven het apparaat bevinden, moet de veiligheidsafstand ten minste 760 mm bedragen.
• Als onder de afzuigkap meerdere apparaten zijn geïnstalleerd, waarvoor verschillende veiligheidsafstanden zijn voorzien, moet de grotere aangegeven veiligheidsafstand in acht worden genomen. ATTENTIE: Voor een goede working van het appromet

min 4mm min 20mm min 30mm

ATTENTIE: Voor een goede werking van het apparaat moet bij de installatie een ruimte van ten minste 10 mm overblijven voor de lengte van de uitsparing aan de voorzijde van het apparaat. De elektronische bediening is namelijk voorzien van een beveiliging die, wanneer de temperatuur van het elektronische gedeelte de 85°C overschrijdt, de kookplaat uitschakelt totdat deze weer onder deze limiet komt. Tijdens de werking gaat dan een ventilator aan om de noodzakelijke luchtstroom te garanderen om overschrijding van de temperatuurgrens te voorkomen. Voorzie de installatie daarom van een onderliggende beveiliging die in ieder geval een luchtstroom vanaf de achterkant van het apparaat garandeert of, indien de kookplaat boven een oven is geïnstalleerd, een type isolatie dat voldoende is om te garanderen dat deze temperatuur niet wordt overschreden. In geval van overtemperatuur kan het elektronische onderdeel defect raken, waarvoor de fabrikant alle verantwoordelijkheid afwijst.

min 4mm min 20mm min 30mm

INSTALLATIE

Over Built-in oven

• Bij installatie boven een oven moet een ruimte worden gelaten tussen de onderkant van de kookplaat en de bovenkant van het daaronder geïnstalleerde apparaat.
• De afstand tussen de kookplaat en het keukenmeubilair of andere geïnstalleerde apparatuur moet groot genoeg zijn om voldoende ventilatie en luchtafvoer te garanderen.
• Bij installatie boven op een oven moet deze voorzien zijn van een koelventilator.

Veiligheidsafstand tot de zijkanten/achterwand

Bij het inbouwen van een kookplaat moeten aan de achterkant en aan de zijkant (rechts of links) bij voorkeur unit- of kamerwanden worden geplaatst (zie bovenstaande afbeeldingen).

• 50 mm minimale veiligheidsafstand aan de achterkant vanaf de inkeping van het werkblad tot de achterrand ervan.
• 50 mm minimale veiligheidsafstand aan de rechter- en/of linkerzijde van de werkbladinkeping tot de aangrenzende unit (bijv. kolomunit) of tot de muur.

Tussenplank

De installatie van een tussenplank onder een kookplaat is vereist als er een lade onder aanwezig is. Voor het leggen van een elektrisch snoer moet aan de achterkant een sleuf van 10 mm worden voorbereid. De dubbellaagse bodem mag alleen met geschikte apparatuur kunnen worden verwijderd.

Als de dubbellaagse houten basis niet wordt geïnstalleerd, kan de gebruiker per ongeluk in contact komen met scherpe of hete onderdelen.

Neerwaartse veiligheidsafstand

Voor een goede ventilatie moet een minimumafstand worden aangehouden tussen het apparaat en een oven, een tussenplank of een lade.

De minimale afstand tussen de onderrand van de kookplaat en

• de bovenrand van een oven moet minimaal 20 mm zijn;
• de bovenrand van een tussenplank moet minimaal 20 mm zijn;
• Als u een lade onder de kookplaat heeft, moet u een tussenplank tussen kookplaat en lade aanbrengen.

INSTALLATIE

Veiligheidsafstand van de nisbekleding

Als een bekleding op de nis wordt aangebracht, moet een minimale afstand tussen het werkblad en de bekleding in acht worden genomen, omdat hoge temperaturen de materialen kunnen beschadigen of wijzigen. Als de bekleding van brandbaar materiaal is (bv. hout), moet de minimale afstand tussen het werkblad en de bekleding 50 mm bedragen. Indien de bekleding van onbrandbaar materiaal is (bv. metaal, natuursteen, keramische tegels), moet de minimumafstand tussen het werkblad en de inkepingen van de bekleding 50 mm minder zijn dan de dikte van de bekleding.

Voorbeeld: bedekkingsdikte 15mm 50mm - 15mm = minimumafstand 35mm

Differentieelschakelaar (stroomonderbreker)

Voor meer veiligheid is het raadzaam een stroomonderbreker met een uitschakelstroom van 30mA op te nemen.

Scheidingsapparaten

Het apparaat moet worden uitgeschakeld door middel van uitschakelinrichtingen voor elke pool. (Wanneer de inrichting is uitgeschakeld, moet de contactopening ten minste 3 mm bedragen). De uitschakelinrichtingen zijn overstroombeveiligingen en beveiligingsschakelaars.

START EN GEBRUIK

Praktische tips voor het gebruik van de toestellen

- Gebruik kookpotten waarvan het fabricagemateriaal compatibel is met het inductieprincipe (ferromagnetisch materiaal). Het gebruik van deze potten wordt aanbevolen: in gietijzer, geëmailleerd staal of speciaal roestvrij staal voor inductie. Om er zeker van te zijn dat een pot compatibel is, test u hem gewoon met een magneet.

BRUIKBAAR MATERIAAL ONBRUIKBAAR MATERIAAL

Gietijzer, Geemailleerd staal, speciaal RVS met een magnetische laag

Bovendien, om de beste prestaties van de kookplaat te verkrijgen:

• Gebruik potten met een platte, dikke bodem, zodat ze perfect op de verwarmingszone passen.
• Gebruik potten met voldoende diameter om de verwarmingszone volledig te bedekken, zodat alle beschikbare warmte wordt benut.
• Zorg ervoor dat de bodem van het kookgerei altijd perfect droog en schoon is om een goede hechting en duurzaamheid te garanderen, zowel aan de kookzones als aan de potten zelf.
• Vermijd het gebruik van dezelfde pannen als op gasbranders: de hitteconcentratie op gasbranders kan de bodem van de pan vervormen, waardoor deze zijn hechting verliest.

CORRECTINCORRECT

START EN GEBRUIK

POSITIONERING VAN DE PANNEN

Als u een grote, ovale of langwerpige pan gebruikt, zorg er dan voor dat deze in het midden van de kookzone staat.

Tips voor energiebesparing

Volg deze tips om stroom te besparen.

• Zet kookgerei altijd op een kookzone voordat u de bijbehorende brander aanzet.
• houd de kookzones en de bodem van het kookgerei schoon. Anders wordt er meer stroom verbruikt.
• Sluit het deksel van het kookgerei stevig af, indien aanwezig. Dit vermindert het stroomverbruik.
• Zet de werkbrander uit voor het einde van de kooktijd. Gebruik de restwarmte om het voedsel warm te houden.

START EN GEBRUIK

De aanraaktoetsen gebruiken

Om de tiptoetsen te bedienen, raakt u met de punt van uw wijsvinger de gewenste toets aan totdat de betreffende displays oplichten of uitgaan, of totdat de gewenste functie geactiveerd is.

Zorg ervoor dat u slechts één knop aanraakt wanneer u het apparaat bedient. Als uw vinger te plat op de toets ligt, kan het zijn dat een aangrenzende toets ook wordt bediend.

EERSTE GEBRUIK

• Verwijder eventuele beschermings- en plakfolies.
• Maak het apparaat voor de eerste keer schoon met een vochtige doek en droog het af.
• De metalen onderdelen zijn behandeld met een speciaal beschermingsproduct. Bij de eerste ingebruikname kan het apparaat geuren en eventueel stoom afgeven. Ook bij het verwarmen van de inductiespoelen kunnen de eerste uren van gebruik geuren vrijkomen. Bij elk verder gebruik vervaagt de geur tot hij volledig verdwijnt.
• Geuren en eventuele dampen zijn geen symptoom van een verkeerde aansluiting en schade aan het apparaat en zijn niet schadelijk voor de gezondheid.

KOOKZONE SPECIFICATIES

Beperking van de bedieningstijd is een extra veiligheidsfunctie om de kookzones na een bepaalde tijd uit te schakelen als de gebruiker de desbetreffende kookzone niet bedient. De tijd waarna de kookzone wordt uitgeschakeld staat vermeld in de onderstaande tabel.Elke gebruikershandeling met betrekking tot de kookzone zal deze tijdslimiet opnieuw instellen.

POWER LEVEL MAXIMALE	GEBRUIKSTIJD (MIN)
Warming 480
1 516
2 402
3 318
4 258
5 210
6 138
7 138
8 108
9	90
P	5

RESTWARMTE-INDICATIE

De restwarmte-indicatie is een veiligheidsfunctie die aangeeft dat het oppervlak van het glaskeramiek bovenop een kookzone nog een temperatuur >= 60^ heeft die bij aanraking met blote handen brandwonden kan veroorzaken. Het 7-segment van de corresponderende kookzone geeft in dit geval een H aan.

Een onderbreking van de voedingsspanning annuleert de restwarmte-indicatie, zelfs als de temperatuur van een kookzone >= 60^ is wanneer de kookplaat opnieuw van stroom wordt voorzien.

OVERVERHITTING

De kookplaat is ontworpen voor een bedrijfstemperatuur van maximaal 85 °C. De bedrijfstemperatuur wordt bewaakt door een temperatuursensor op de printplaat. Als de temperatuur op de printplaat hoger wordt dan 85 °C, wordt de hele kookplaat uitgeschakeld en verschijnt een foutmelding ER21.

TOEZICHT VOOR PERMANENTE SLEUTELACTIVERING

De kookplaat wordt bewaakt voor permanente toetsactivering. Indien de kookplaat langer dan 10 s wordt geactiveerd, zal deze naar de UIT-stand gaan, gedurende 10 s een signaaltoon laten horen en Er03 weergeven zolang de permanente detectie wordt herkend. Zodra de permanente sleutelactivering verdwijnt, kan de kookplaat regelmatig worden bediend.

BEDIENPANEEL

8 9 |0 |1 || -0 || - 5 + + + 8 8 8 6 8 8 - - - - 4 P 2 ① 8 8 3

4 zones cooktop interface

8 9 10 11 1 1 1 1 || = - | | | 5 + + + 8 8 8 - - - 6 7 8 8 8 4 2 1 12 3

6 zones cooktop interface

Sensors key

| On/Off
2 Power level setting range with slide bargraph
3 Cooking zone selection and power level display
4 Timer lasercaps
5 Timer display
6 Timer level decrement
7 Timer level increment
8 Pause-Recall function key
9 Key-Lock function
10 Warming function
I I Stand-alone timer function
12 Chef cook function

BEDIENPANEEL

START

Zodra de kookplaat is ingeschakeld, plaatst u de pan in de gewenste zone en het bijbehorende display op het bedieningspaneel licht automatisch op. Kies het vermogensniveau met de schuifknop.

KINDERSLOT

Kindervergrendeling is een functie om de kookplaat te beschermen tegen onbedoelde bediening, bijv. door kinderen. Bij vergrendeling kan de kookplaat wel worden ingeschakeld, maar kunnen geen kookzone, verwarmingsniveau of timer worden geselecteerd. De displays van de kookzones tonen .

Kinderslot blijft actief, zelfs als de voedingsspanning wordt onderbroken en hersteld. Het moet handmatig worden gedeactiveerd (zie hoofdstuk Kindervergrendeling deactiveren). Voorwaarde

- Kookplaat is uitgeschakeld.

Activering

• Zet de kookplaat AAN.
• Raak een willekeurige kookzone 3 sec. aan en laat hem dan los.
• De schuifbalk toont een achtervolgingsreeks.
• Schuif de schuifregelaar binnen 10 seconden van 0 naar 9.
• Het kinderslot is geactiveerd. Alle kookzones tonen een .

De-activering

• Zet de kookplaat AAN.
• Druk gedurende 3 sec. op een willekeurige kookzone en laat deze dan los.
• De schuifbalk toont een achtervolgingsreeks.
• Schuif de schuifregelaar binnen 10 seconden van 9 naar 0.
• Het kinderslot is gedeactiveerd.

SLEUTELSLOT

De toetsvergrendeling is een functie die bedoeld is om de toetsen te vergrendelen wanneer de kookplaat in werking is of in de pauzestand staat. Dit is nuttig voor schoonmaakdoeleinden (aangezien de touch control geen onderscheid kan maken tussen een natte doek en een vinger).

Activering

- Druk op de speciale toets. =0

De-activering

- Druk nogmaals op de speciale toets. —

BEDIENPANEEL

AUTOMATISCH OPWARMEN

Opwarmautomaat is een functie die het mogelijk maakt een koude pan op te warmen met vol vermogen en automatisch terug te keren naar het gewenste kookniveau.

De tijd dat de kookzone met vol vermogen wordt verwarmd is afhankelijk van het gekozen kookniveau en staat vermeld in onderstaande tabel. De opwarmtijden zijn aangepast aan gebruik met koud kookgerei en gewone huishoudelijke hoeveelheden voedsel.

COOKING LEVEL	HEAT-UP AUTOMATIC TIME (SEC)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 216
9 not available
P not available

Voorwaarde

Kookgerei is op een kookzone geplaatst. De kookplaat staat AAN en er is een kookniveau tussen 1 en 8 geselecteerd voor de kookzone.

Activering

- Selecteer de betreffende kookzone.

Het schuifgedeelte is verlicht en de geselecteerde kookzone toont een ⚠ . onder het kookniveau.

- Raak het gewenste kookniveau (1-8) aan en houd de selectie 3 s vast. De opwarmautomaat wordt geactiveerd. Op de Smart Kii van de betreffende kookzone verschijnt B .

Opmerkingen

• U kunt het vermogen verhogen terwijl de opwarmautomaat actief is.
• Het verlagen van het vermogensniveau terwijl de opwarmingsautomaat actief is, zal de onmiddellijk automatisch opwarmen.

De-activering

- Raak de Kookzone Smart Kii gedurende 3 s aan.

De opwarmautomaat wordt gedeactiveerd. De kookzone wordt opgewarmd met het eerder ingestelde kookniveau.

BEDIENPANEEL

OPWARMFUNCTIE

De warmhoudfunctie is bedoeld om gekookt voedsel warm te houden.

Activering

• Kookgerei wordt op de kookzone geplaatst. Kookplaat is ingeschakeld.
• Selecteer de kookzone
• Een punt ( .) verschijnt achter het display van de kookzone om de selectie aan te geven.
• Druk op de speciale toets, het display van de corresponderende kookzone toont.

De-activering

• Selecteer de kookzone.
• Een punt ( .) verschijnt achter het display van de kookzone om de selectie aan te geven.
  •Druk op de speciale toets.

CHEF COOK FUNCTIE (alleen beschikbaar voor kookplaat met 6 octa plaat)

Chef-kookfunctie is een functie waarmee alle kookzones met verschillende verwarmings vermogens. Van links naar rechts worden de volgende vermogens ingesteld en afgevoerd zodra een geschikt kookgerei op de kookzones wordt geplaatst:

Kookplaat is ingeschakeld.

Druk op de chef-kok functietoets.

• De chef-kookstand is geactiveerd. De displays van de kookzones tonen de
• brugsymbolen en de ingestelde vermogensniveaus (2, 6 en 9) van links naar rechts.

Deactivering

- Druk op de chef-kok functietoets.

De koksmodus is gedeactiveerd. De vermogensniveaus voor alle kookzones worden op 0 gezet.

TIMER

Er zijn 2 verschillende soorten timers, die hieronder in detail worden uitgelegd.

ZELFSTANDIGE TIMER

Stand-alone timer heeft het gedrag van een eierwekker.

Hij kan worden ingesteld binnen een bereik van 1 min tot 9 h 59 min. Onder de 10 min geeft het display de huidige tijd tot op de seconde nauwkeurig weer.

Na afloop van de ingestelde tijd klinkt een signaaltoon.

Als de stand-alone timer loopt, kunnen de kookzones normaal worden bediend. De stand-alone timer heeft op geen enkele kookzone invloed.

Activering

Kookplaat is ingeschakeld.

BEDIENPANEEL

• Controleer of er geen kookzone is geselecteerd. Het timerdisplay toont .
• Raak de zelfstandige timertoets aan. Het timerdisplay 0,00 knippert voor de volgende 10s. Stel de gewenste starttijd cijfer voor cijfer in met +/- boven/boven de cijfers.
• Voer gedurende 10 s geen actie uit De timer begint terug te tellen. Onder de 10 min toont het display de huidige tijd tot op de seconde nauwkeurig. Als deze 0 heeft bereikt, klinkt er een signaaltoon.

Opmerking De timer selectie blijft 10s bewaard na de laatste actie. Bij elke wijziging wordt de selectietijd weer op 10s gezet.

De waarde van de zelfstandige timer wijzigen

Kookplaat is ingeschakeld.

• Controleer of er geen kookzone is geselecteerd.
• Raak de timertoets aan.
  De huidige tijdswaarde wordt knipperend weergegeven (afgerond op hele minuten).

- Stel het nieuwe gewenste tijdcijfer in met de +/- toetsen.

• Voer gedurende 10 s geen actie uit.

De timer begint terug te tellen vanaf de nieuwe tijd. Onder de 10 min toont het display de huidige tijd tot op de seconde nauwkeurig. Als deze 0 heeft bereikt, klinkt er een signaaltoon.

Opmerking De selectie van de timer blijft gedurende 10 s na de laatste actie behouden. Bij elke wijziging wordt de selectietijd weer op 10 s gezet.

De-activering

• Controleer of er geen kookzone is geselecteerd.
  • Raak het timerdisplay aan.
  De huidige tijdswaarde wordt knipperend weergegeven (afgerond op hele minuten).
• Stel de stand-alone tijd in zoals hierboven beschreven.
  De stand-alone timer is uitgeschakeld.

KOOKZONE TIMER

Kookzonetimers kunnen worden gebruikt om een kookzone automatisch UIT te schakelen nadat de ingestelde tijd is verstreken. Deze kan worden ingesteld binnen een bereik van 1 min tot 1 h 59 min. Onder de 10 min geeft het display de huidige tijd tot op de seconde nauwkeurig weer. Terwijl de tijd loopt, kan de kookzone normaal worden bediend, d. w. z. verandering van kookniveau is mogelijk. Elke kookzone heeft een onafhankelijke timer, d. w. z. een individuele tijdskeuze per kookzone is mogelijk. Als er meer dan 1 timer is ingesteld, zal de timer altijd de laagste resterende tijd weergeven.

BEDIENPANEEL

Activering

De pan is op de betreffende zone geplaatst en er is een kookniveau ingesteld op deze kookzone.

- Selecteer de overeenkomstige kookzone.

Het display van de kookzone toont een punt ( ☐ .) naast het gekozen kookniveau.

- Raak het timerdisplay aan. begint te knipperen voor de volgende 10s .

- Stel de gewenste starttijd cijfer voor cijfer in met +/- .

Activering

De pan is op de betreffende zone geplaatst en er is een kookniveau op deze kookzone ingesteld.

- Selecteer de overeenkomstige kookzone.

Het display van de kookzone toont een punt ( ) naast het gekozen kookniveau.

• Raak het timerdisplay aan.

Begin te knipperen voor de volgende 10s.

- Stel de gewenste starttijd cijfer voor cijfer in met +/-

- Voer 10s geen actie uit. De timer begint terug te tellen en de laserkap voor de overeenkomstige kookzone begint te pulseren. Als deze 0 heeft bereikt, klinkt er een signaaltoon; de timerdisplays tonen 0,00 en de corresponderende kookzone wordt uitgeschakeld.

Als de restwarmtedetectie een hete kookzone detecteert, wordt er bij de betreffende kookzone een 8 getoond.

- Raak een willekeurige toets aan om de signaaltoon uit te schakelen.

De signaaltoon stopt en de kookplaat kan normaal worden bediend. Als er geen toets wordt geactiveerd, stopt de signaaltoon automatisch.

Opmerkingen

- De selectie van de timer blijft gedurende 10 s na de laatste actie behouden.

- Bij elke wijziging wordt de selectietijd weer op 10 s gezet.

- Als een kookzone met een lopende kookzonetimer is geselecteerd, wordt de huidige waarde van de timer weergegeven op het timerdisplay.

- Een voor een kookzone ingestelde timer wordt aangegeven door het bijbehorende laserkapje boven de kookzone.

- Als er meer dan I kookzonetimer is ingesteld, wordt de timerwaarde voor de laagst lopende periode weergegeven op het timerdisplay. Bovendien knippert de laserkap voor deze kookzonetimer.

BEDIENPANEEL

De waarde van de kookzonetimers wijzigen

Kookplaat is ingeschakeld. Timer voor kookzone is actief.

• Selecteer de bijbehorende kookzone.
  • Raak de displaytimer aan.

De huidige tijdswaarde wordt knipperend weergegeven (afgerond op hele minuten).

- Stel de nieuwe gewenste tijd cijfer voor cijfer in met +/- weergave boven/achter de cijfers. Voer 10s geen actie uit.

De timer begint terug te tellen vanaf de nieuwe tijd. Onder 10min toont het display de huidige tijd tot op de seconde nauwkeurig. Als deze 0 heeft bereikt, klinkt er een signaaltoon.

Opmerking: De timer selectie blijft 10s bewaard na de laatste actie. Bij elke wijziging wordt de selectietijd weer op 10s gezet.

De-activering

- Stel de kookzonetijd in op zoals hierboven beschreven.

PAUZEFUNCTIE

De pauzefunctie is een functie om de kookplaat te "bevriezen" gedurende max. 10 min. als de gebruiker de kookplaat voor korte tijd verlaat. Wanneer de pauzefunctie actief is

• zal geen enkele kookzone stroom verbruiken.
• worden alle timers (inclusief de eierwekker) gestopt.
• boosterfunctie en het automatisch opwarmen worden gestopt.

Opmerking

- De pauzefunctie heeft geen invloed op de beperking van de werkingstijd en de weergave van de restwarmte.

- Als de pauze langer dan 10 minuten duurt, schakelt het display de kookplaat uit.

Activering

Kookplaat is ingeschakeld en ten minste één bereiding heeft een kookniveau > 0.

- Houd de toets Pauze I s lang ingedrukt.

Alle 7-segment displays voor de kookzones tonen. De pauzefunctie is actief.

De-activering

• Houd de Pauze Is ingedrukt.
Het symbool op de Pauze begint te knipperen.
- Raak en willekeurige kookzone aan binnen de volgende 10 s.

De pauzefunctie wordt beëindigd en de kookplaat gaat verder met alle eerder ingestelde acties.

BEDIENPANEEL

RECALL FUNCTIE

De recall-functie is een functie waarmee de instellingen voor vermogen en timer kunnen worden hersteld nadat de kookplaat onbedoeld is uitgeschakeld. Binnen 6 s na het uitschakelen van de kookplaat kunnen alle oude instellingen (vermogensniveaus, timers, opwarmautomaat) worden hersteld na een bepaalde handeling van de gebruiker. Als de kookplaat gedurende 6 s uit- en weer ingeschakeld wordt, worden alle oude instellingen (vermogensniveaus, timers, opwarmautomaat) automatisch hersteld. De RECALL functie kan niet door de gebruiker worden uitgeschakeld via het gebruikersmenu.

Activering

Kookplaat is net uitgeschakeld.

- Schakel de kookplaat weer in via de AAN/UIT toets.

De Pauzeknop knippert gedurende 6 s.

- Raak de Pauze aan. De terugroepfunctie wordt actief. Alle eerder ingestelde vermogensniveaus, timers en opwarmautomaten worden hersteld.

BRIDGE FUNCTIE (alleen beschikbaar voor kookplaat met octa-plaat)

Overbrugging van 2 kookzones is de verbinding van 2 afzonderlijke kookzones, zodat ze kunnen worden geregeld en zich zullen gedragen als één grote kookzone. Dit is alleen mogelijk in de vierkante zone, waar het opschrift "bridge" staat. Dit maakt het mogelijk kookgerei te gebruiken met een groter bodemoppervlak dan een enkele kookzone.

Activering

- Raak beide kookzones tegelijk aan op het display.

De kookzones zijn overbrugd. Dit wordt aangegeven door het symbool 8 .

De-activering

- Raak beide kookzones tegelijkertijd aan. De kookzones worden weer opgesplitst in 2 aparte zones. Het symbool B verdwijnt.

BOOSTER

Met de booster kan de inductie gedurende een korte periode (5 minuten) een hoger vermogen voor een kookzone afgeven dan het nominale vermogen.

Dit is handig om een grote hoeveelheid water op te warmen/koken.

Opmerking: Omdat de boosterfunctie hoge temperaturen kan bereiken, mag deze alleen worden gebruikt voor kookprocessen met water. Olie of vet kan gaan branden als de booster wordt gebruikt.

Activering

Selecteer de kookzone een punt ( B.) verschijnt achter het huidige kookniveau om de selectie aan te geven.

- Typ het P-symbool op de schuifbalk. De booster voor de geselecteerde kookzone is geactiveerd. Het display voor de kookzone toont een P.

BEDIENPANEEL

De-activering

- Selecteer een kookniveau voor de kookzone waar de booster momenteel actief is. De boosterfunctie wordt beëindigd en de kookzone wordt verwarmd met het nieuw gekozen kookniveau.

Opmerking: De boosterfunctie wordt automatisch uitgeschakeld na 5 min.

Het gebruikersmenu verlaten

Raak de Pauze aan.

Het servicemenu wordt verlaten. Alle wijzigingen worden verwijderd.

• Druk gedurende 2 seconden op de aan/uit toets.
- Het servicemenu wordt verlaten. De wijzigingen worden opgeslagen.

Het gebruikersmenu is bedoeld voor de eindgebruiker om de Touch Control aan zijn persoonlijke behoeften aan te passen.

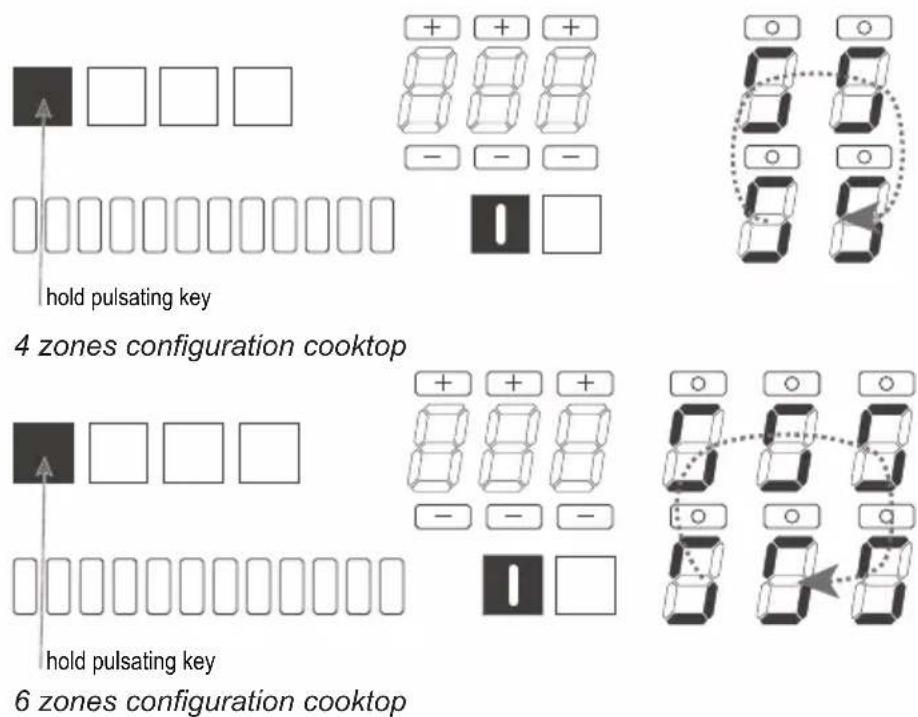

Invoeren van het gebruikersmenu

De kookplaat staat in stand-by.

• Raak ON/OFF aan om de Touch Control in te schakelen. Raak ON/OFF binnen 3s nogmaals aan om de Touch Control weer in stand-by modus te zetten. Speciale functie linksboven un de TC begint te pulseren (maximaal 60 s).
  • Houd de pulserende toets ingedrukt.
• Druk met de klok mee op alle kookzone-selecties, te beginnen met de kookzone-selectie linksonder. Sla kookzones over die niet beschikbaar zijn.

hold pulsating key 4 zones configuration cooktop hold pulsating key 6 zones configuration cooktop

BEDIENPANEEL

Opmerking Als er geen kookzone middenvoor is, begint u met de kookzone linksvoor. Elke druk op een toets wordt bevestigd door een akoestisch signaal (pieptoon).

Pauze loslaten.

Het gebruikersmenu is actief. Op het display verschijnt 88 de aanduiding voor de kookzone linksachter.

Menu's selecteren en wijzigen.

• Ga naar het gebruikersmenu zoals beschreven in "invoeren van het gebruikersmenu".
• Selecteer via de slider het menu-item dat u wilt weergeven/wijzigen. De waarde voor het geselecteerde item wordt weergegeven op het display voor de linker kookzone vooraan.
• Om de waarde van het menu-item te wijzigen, selecteert u het menu-item door het weergegeven menu-item aan te raken.
• Het geselecteerde menu-item wordt weergegeven door een 📁.
• Kies de waarde van het menu-intem door de schuifbalk via directe selectie (schuiven is niet mogelijk).

Opmerking Alleen geldige waarden kunnen worden ingevoerd met de schuiftoetsen, d.w.z. ongedefinieerde waarden worden niet geaccepteerd tijdens de selectie.

POWER MANAGEMENT

Het vermogensbeheer beschermt de fasen tegen overbelasting. De kookplaat is ontworpen met een vermogensbegrenzing, zodat het mogelijk is dat niet alle kookzones tegelijk het maximale vermogen kunnen bereiken. Het vermogensbeheer is prioritair, d.w.z. de kookzone waarvan het verwarmingsvermogen het laatst is verhoogd, krijgt het gewenste verwarmingsvermogen en het verwarmingsvermogen van de andere kookzone die op dezelfde inductiekabel is aangesloten, wordt verlaagd. Bovendien wordt de verlaging van het vermogen aan de operator gesignaleerd door het knipperen van het kookniveau.

Zie het onderstaande voorbeeld voor het gedetailleerde gedrag :

Kookzone 1 heeft een max. vermogen van 2.3 Kw. Kookzone 2 heeft een max. vermogen van 1.8 Kw. Beide kookzones zijn aangesloten op dezelfde leiding. Een overbelasting van de lijngeleider (4.1Kw) zou worden veroorzaakt doordat beide kookzones met hun max. vermogen werken.

• Zet een pan op kookzone I en zet het kookniveau op 9.
• De pan op kookzone I wordt verwarmd met 2,3 Kw.
• Zet een andere pan op kookzone 2 en zet het kookniveau op 9.
  wordt de pan op kookzone 2 niet onmiddellijk van stroom voorzien. Het kookniveau voor zone I knippert gedurende 3 sec om aan te geven dat het verwarmingsvermogen voor kookzone I wordt verlaagd.

BEDIENPANEEL

Na 3 sec wordt het verwarmingsvermogen van kookzone I verlaagd naar niveau 7 (1,8Kw) en wordt kookzone 2 gevoed met 1,8 Kw. Het totale stroomverbruik van beide kookzones zal <3.7 Kw zijn.

Het vermogen van de kookzone die door het vermogensbeheer is verlaagd, wordt niet meer verhoogd tot het oude kookniveau. Dit gedrag is bedoeld om veiligheidsredenen. Tijdens het knipperen van het kookniveau heeft de gebruiker de kans om een lager kookniveau in te stellen dat geen vermogensvermindering van de kookzone veroorzaakt. Als het nieuwe kookniveau toch een overbelasting zou veroorzaken, zal de knippertijd van 3 sec opnieuw beginnen.

Overzicht gebruikersmenu's

Onderstaande tabel geeft een overzicht van de geïmplementeerde gebruikersmenu-items:

(*) Alleen beschikbaar voor modellen met power management mogelijkheid.

GEİNTEGREERDE POTDETECTIE

De potdetectie wordt geactiveerd na het inschakelen van een kookzone (vermogensniveau > 0) en duurt ongeveer Is om te controleren of er een pot/pan staat. Als er geen pan/pan wordt gedetecteerd, toont het display van de kookzone een en wordt deze na 10 minuten uitgeschakeld.

Als de pan een goede magnetische karakteristiek heeft (hoog magnetisch deel) dan kunnen ook kleinere potten zoals de genoemde in de tafel worden herkend door de inductie-elektronica. Als de pot een slechte magnetische opstelling heeft (licht magnetisch deel) is het mogelijk dat grotere potdiameters nodig zijn om te worden gedetecteerd.

BEDIENPANEEL

FOUTCODESVERWERKING

Een foutcode begint altijd met de letters "E" of "ER", afhankelijk van het elektronische onderdeel dat de fout heeft veroorzaakt:

• Foutcodes die beginnen met "E..." worden verzonden door de inductiegenerator.
• Foutcodes die beginnen met "ER..." worden rechtstreeks door de Touch Control zelf gedetecteerd.

Zie onderstaande tabel voor de foutcodes

(*) Hiervoor dient de Boretti service afdeling geraadpleegd te worden.

SCHOONMAAK & ONDERHOUD

REINIGING EN ONDERHOUD

• Stoom uit een stoomreinigings apparaat kan geleidende delen onder spanning bereiken en kortsluiting veroorzaken.
• Mors tijdens het koken geen suiker of zoete mengsels op de kookplaat.
• Houd de sensortoetsen altijd schoon en laat er geen voorwerpen op rusten.
• Gebruik NOOIT een stoomapparaat om een kookplaat schoon te maken.
• Maak de kookplaat altijd schoon na elk gebruik. Laat hem daarvoor volledig afkoelen.
• Droog het apparaat na het reinigen om kalkaanslag te voorkomen.
• Om beschadiging van de oppervlakken te voorkomen, mag u de volgende schoonmaakproducten NIET gebruiken:

o Afwasmiddel,
o Wasmiddelen die soda, ammoniak, zuren of chloriden bevatten,
o Antikalkproducten,
o Producten om vlekken en roest te verwijderen,
o Schurende reinigingsmiddelen, bijvoorbeeld schurende crèmes of poeders, reinigingspasta's, oplosmiddelen,
o Vaatwasmiddelen,
o Sprays voor grills en ovens,
o Glasreinigers,
o Schurende borstels en sponzen zoals schuursponsjes of sponzen die nog resten van schurende detergentia bevatten,
o Vuil verwijderend rubber,
o Scherpe voorwerpen, (om de afdichting tussen de glaskeramische plaat en het frame of tussen het frame en het werkblad niet te beschadigen)
o Als het apparaat is geïnstalleerd op een oven of een elektrisch fornuis met een pyrolytisch systeem, mag u het niet gebruiken terwijl het pyrolytisch systeem in werking is, omdat dit de oververhittingsbeveiliging van de kookplaat kan activeren.

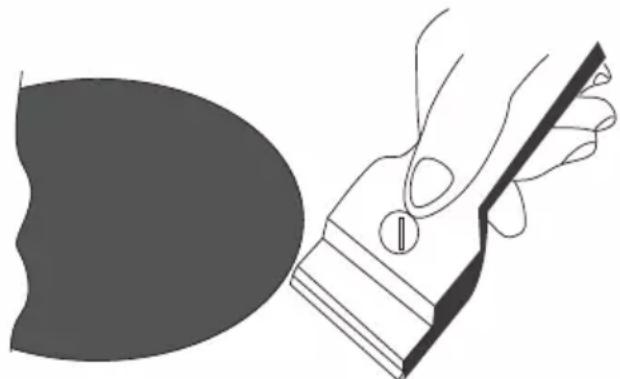

Voedselresten op het glasoppervlak kunnen worden verwijderd met een speciale schraper. (OPTIONEEL)

Als het apparaat is geïnstalleerd op een oven of een elektrisch fornuis met een PIROLITISCH systeem, mag het niet worden gebruikt terwijl het pyrolytische systeem van de oven in werking is.

voortgang, omdat de beveiliging tegen oververhitting van de kookplaat in werking kan treden. Gebruik voor het schoonmaken GEEN afwasmiddel.

• Met afwasmiddel is het niet mogelijk alle resten en aanslag te verwijderen.
• Er ontstaat een onzichtbare film die de glaskeramiek verkleurt.
• Deze verkleuringen zijn dan niet meer te verwijderen.

Reinig de kookplaat regelmatig met een specifiek reinigingsmiddel voor glaskeramiek. Verwijder de grootste stukken vuil met een vochtige doek;

Reinig het oppervlak van de kookplaat met een geschikte keramische glasreiniger met behulp van keukenpapier of een schone doek.

Veeg ten slotte het oppervlak af met een vochtige doek en droog het af.

Bij volgende kookprocedures kunnen de resten zich aan het oppervlak hechten en het glaskeramiek beschadigen. Verwijder zorgvuldig alle wasmiddelresten.

Vlekken door kalkresten, water en aluminiumresten (vlekken met metaalreflecties) kunnen worden verwijderd met een specifieke glaskeramiek- en roestvrijstaalreiniger!!!

Gevaarlijke brandwonden!

Draag ovenwanten voordat u resten suiker, plastic of aluminiumfolie met een spatel van de hete kookplaat verwijdert.

Zet de kookplaat onmiddellijk uit als er suiker, plastic of aluminiumfolie op wordt aangetroffen terwijl hij nog heet is.

Verwijder deze stoffen voorzichtig met een spatel terwijl ze nog heet zijn van de kookplaat.

Reinig de kookzone eenmaal koud zoals hierboven beschreven.

DIRECTIVE 2012/19/EU

Dit product voldoet aan Richtlijn 2012/19/EU

Het symbool van de gekruiste vuilnisbak op het apparaat geeft aan dat het product, bij het einde van zijn nuttige levensduur, die afzonderlijk van het huishoudelijk afval moet worden verwerkt, moet naar een afzonderlijk inzamelcentrum voor elektrische en elektronische apparatuur worden gebracht of bij de aankoop van een nieuw gelijkwaardig apparaat bij de detailhandelaar worden ingeleverd.

De gebruiker is er verantwoordelijk voor dat het apparaat aan het einde van zijn levensduur naar de daarvoor bestemde inzamelplaatsen wordt gebracht, omdat anders de in de geldende afvalwetgeving voorziene boetes worden opgelegd.

Adequate gescheiden inzameling voor toekomstig gebruik van het voor recycling, verwerking en milieuvriendelijke verwijdering bestemde apparaat helpt mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen en bevordert de recycling van de materialen waaruit het product bestaat.

Voor meer gedetailleerde informatie over de beschikbare inzamelingssystemen kunt u contact opnemen met de plaatselijke afvalverwijderingsdienst of de winkel waar de aankoop is gedaan. Fabrikanten en importeurs moeten voldoen aan hun verantwoordelijkheid voor milieuvriendelijke recycling, verwerking en verwijdering, hetzij rechtstreeks, hetzij door deel te nemen aan een collectieve regeling.

De fabrikant wijst alle verantwoordelijkheid af voor eventuele onnauwkeurigheden als gevolg van druk- of transcriptiefouten in deze handleiding. Hij behoudt zich het recht voor alle wijzigingen aan te brengen die hij geschikt acht voor zijn producten, zonder de essentiële kenmerken van functionaliteit en veiligheid in gevaar te brengen.
