Type product	Automatische zekering / RCBO (aardlekautomaat)
Merk	Hager
Model	AEM432T
Nominale stroom	6 - 40 A
Nominale spanning	230/400 V AC
Aantal polen	4-polig
Uitschakelkarakteristiek	Type C (standaard)
Aardlekbeveiliging	Ja, type A of AC (afhankelijk van uitvoering)
Installatie	DIN-rail montage, alleen voor professionele elektriciens
Aansluiting neutraal	Rechts
Beschermingsgraad	IP20 (inbouw), bescherm tegen stof bij werkzaamheden
Afmetingen (B x H x D)	70 x 85 x 45 mm (ca.)
Gewicht	Ongeveer 150 g
Kortsluitvasthoudendheid	10 kA (typisch)
Aardlekfoutindicatie	Geel venster bij uitschakeling
Testknop	Maandelijks testen aanbevolen
Omgevingstemperatuur	-5°C tot +40°C
Schokbestendigheid	Voldoet aan IEC/EN 61009

Veelgestelde vragen - AEM432T HAGER

Hoe installeer ik de Hager AEM432T correct?

Wat betekent het gele venster op de AEM432T?

Hoe test ik de aardlekbeveiliging van deze automaat?

Wat moet ik doen als de AEM432T steeds uitschakelt?

Kan ik de AEM432T gebruiken in een oud elektrisch systeem?

Wat is de nominale stroom van de Hager AEM432T?

Is de AEM432T geschikt voor driefasige installaties?

Heeft de AEM432T een overspanningsbeveiliging?

Hoe kan ik de AEM432T verwijderen van de DIN-rail?

Waar vind ik de handleiding voor de Hager AEM432T?

GEBRUIKSAANWIJZING AEM432T HAGER

:hager

6LE003161Aa

Technical line drawing of an electrical circuit breaker with mounting holes and fuses (no text or symbols)

AU

Miniature circuit breakers residual current devices RCBO 6 to 40A

This device is to be installed only by a professional electrician fitter according to local applicable installation standards. For use with neutral on the right only.

Protection against dust

In case of work activities nearby, make sure that the electrical installation is protected against dust if the enclosure is not IP5x.

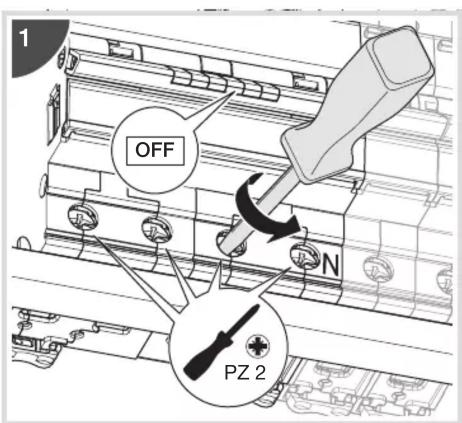

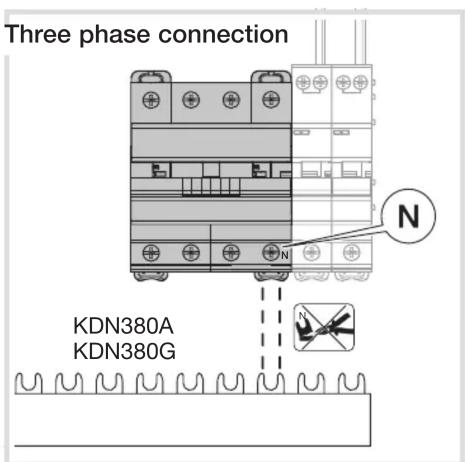

Electrical connection Earth leakage fault indication

Please note the following:

1- If RCBO trips OFF after installation,
2 possibilities:
- overloads/short-circuits → MCB trips,
- fault to earth → RCD trips.
2- The “main neutral” and “main earth” should be checked to ensure good connection.
3- If test button test fails, check for a presence of voltage on line side terminals.

Test the Safety Switch periodically (approximately every three months) by pressing Test button marked "T".

Positive contact indication

Technical line drawing of an electrical circuit breaker with mounting holes and a door (no text or symbols)

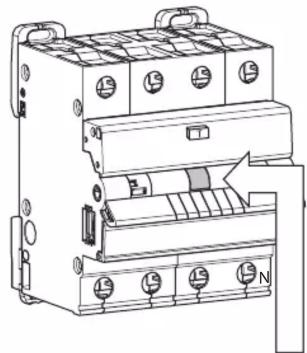

If the RCBO trips OFF, the yellow window indicates an earth fault.

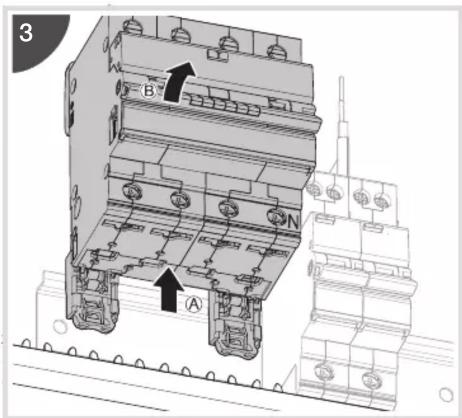

Easy device removal with the DIN rail clip
