Merk	Hager
Model	CDF663T
Type product	Aardlekschakelaar (RCCB)
Nominale stroom	25 - 100 A
Nominale residuele stroom	30 mA (type A)
Nominale spanning	230/400 V AC
Frequentie	50/60 Hz
Aantal polen	2-polig (P+N)
Beschermingsgraad	IP20
Montage	DIN-rail (modulair)
Breedte (modules)	2 modules (36 mm)
Hoogte	85 mm
Diepte	70 mm
Gewicht	ca. 0,2 kg
Testknop	Ja
Aansluitingen	Boven- en onderaan (L en N)
Kruipweerstand	Voldoet aan EN 61008-2-1, EN 61009-2-1
Omgevingstemperatuur	-5 °C tot +40 °C
Normen	DIN VDE 0100-410, EN 61008
Hulpapparatuur	MZ201 t/m MZ206, MZN175 (vergrendeling)
Garantie	2 jaar (standaard)

Veelgestelde vragen - CDF663T HAGER

Hoe installeer ik de Hager CDF663T aardlekschakelaar?

De installatie mag alleen door een gekwalificeerde elektricien worden uitgevoerd volgens de geldende normen. Monteer het apparaat op een DIN-rail, sluit de fase- en nulleider aan zoals aangegeven (L en N), en zorg dat de testknop na installatie werkt.

Wat moet ik doen als de aardlekschakelaar uitschakelt na installatie?

Als de RCCB uitschakelt, controleer dan de aangesloten apparaten op aardlekken. Meet de isolatieweerstand tussen nul- en aardleiding. Een cumulatieve lekstroom van meerdere apparaten kan de drempel overschrijden.

Hoe test ik de aardlekschakelaar?

Druk op de testknop (meestal gemarkeerd met 'T'). De schakelaar moet onmiddellijk uitschakelen. Reset door de hendel omhoog te zetten. Test maandelijks.

Wat is de nominale lekstroom van dit model?

De CDF663T heeft een nominale residuele stroom van 30 mA, wat standaard is voor personenbescherming in huishoudelijke installaties.

Kan ik de aardlekschakelaar zowel boven als onder aansluiten?

Ja, de voeding (line) en belasting (load) kunnen zowel aan de boven- als onderzijde worden aangesloten, volgens de markeringen.

Welke hulpapparatuur is compatibel?

Voor hulpfuncties zoals signaalcontacten of vergrendeling kunt u de modules MZ201 t/m MZ206 of vergrendelingsset MZN175 gebruiken.

Wat betekent de positie van de contactindicatie?

De contactpositie-indicator toont of de schakelaar aan of uit staat. Bij een aardlekfout geeft een rode indicator de fout aan.

Kan ik de aardlekschakelaar gebruiken voor driefasige installaties?

Ja, dit model is geschikt voor enkel- en driefasige netten (P+N of 3P+N). Raadpleeg de aansluitschema's in de handleiding.

Hoe bescherm ik de installatie tegen stof?

Als de behuizing niet IP5x is, zorg dan voor extra stofbescherming bij werkzaamheden in de buurt om vervuiling van het apparaat te voorkomen.

Waar vind ik de handleiding voor dit product?

De handleiding is gratis te downloaden op notice-facile.com in PDF-formaat. U kunt ook een vertaling aanvragen via de website.

GEBRUIKSAANWIJZING CDF663T HAGER

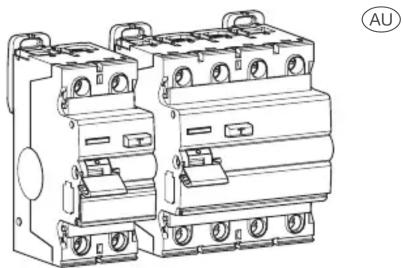

Safety switch (RCCB's) 25 - 100 A

GB For the tripping times verification tests, in an electrical installation, Hager certifies that the RCDs, of the Hager brand, conforming to standards EN 61008-2-1, EN 61009-2-1, trip under a current of 5*IΔn in accordance with the times imposed in table 41.1 of standard DIN VDE 0100-410 (VDE 0100-410) 2018-10.

Safety instructions

The installation and mounting of electrical appliances must only be performed by qualified electricians, in compliance with installation standards and in accordance with the guidelines, provisions and safety and accident prevention regulations in force in the country concerned.

Please note the following

1 - The current rating per pole of the RCCB must not be exceeded by the maximum demand of the protected circuits.
2 - If RCCB trips OFF after installation, locate and repair faulty appliances (cumulative leakage from a number of appliances may exceed the RCCB tripping current, causing RCCB to trip OFF).
3 - The “main neutral” and “main earth” should be checked to ensure good connection.
4 - If RCCB trips intermittently will not reset, or test button will not work, check for low insulation resistance between neutral & earth wiring.
5 - RCCB may be fed in any position: LOAD and LINE circuits may be connected top or bottom.

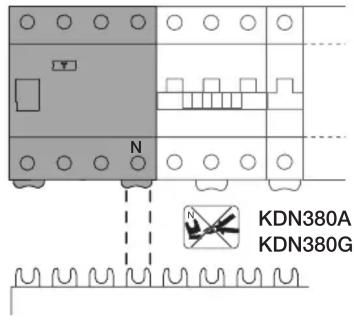

Electrical connection 2 pole.

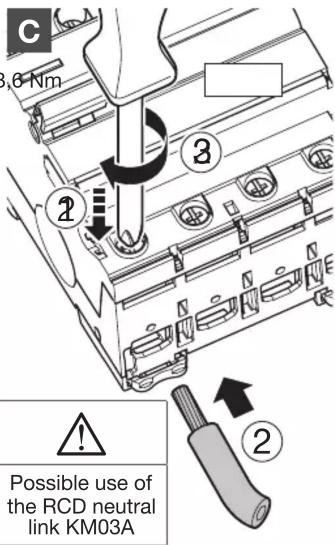

For an RCD where two or three circuits are to be protected, the Hager neutral link KM03A may be connected to the outgoing N terminal for the convenient splitting of the neutrals.

Electrical connection for P+N or for three phase only.

Three phase & neutral use or Three phase use

Single phase use Two circuits

One circuit

Position contact indication.

Earth leakage fault indication.

Single phase connection.

Three phase connection.

A

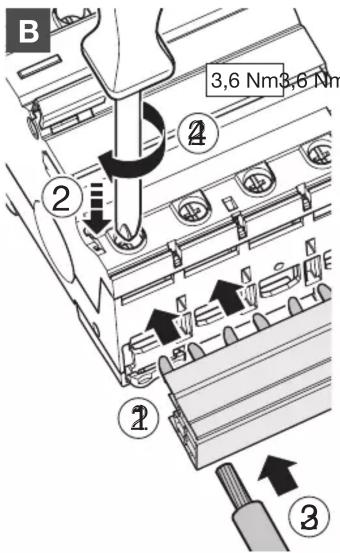

B

C

Auxiliary possibilities.
MZ201 MZ202 MZ203 MZ204 MZ205 MZ206

Locking device for handle MZN175.

Protection against dust

In case of work activities nearby, make sure that the electrical installation is protected against dust if the enclosure is not IP5x.
