FAE92M00 - Forn BARTSCHER - Gratis gebruiksaanwijzing en handleiding

Producttype	Gasfornuis met oven
Merk	Bartscher
Model	FAE92M00
Afmetingen (B x D x H)	900 x 800 x 850 mm
Gewicht	Ca. 80 kg
Energiebron	Gas (aardgas of propaan)
Aantal gaspitten	4
Oventype	Elektrisch of gas? (raadpleeg handleiding)
Ovenvolume	Ca. 70 liter
Temperatuurbereik oven	50 - 250 °C
Ontsteking	Elektrische ontsteking
Materiaal	Roestvrij staal
Bediening	Draaiknoppen
Veiligheidsvoorzieningen	Vlambeveiliging, thermokoppel
Reiniging	Emaille binnenkant oven, uitneembare roosters
Onderhoud	Regelmatig reinigen, gasaansluiting controleren
Reserveonderdelen	Beschikbaar via Bartscher
Reparatie	Alleen door erkende vakman
Garantie	2 jaar

Veelgestelde vragen - FAE92M00 BARTSCHER

Hoe steek ik de gaspitten aan?

Draai de knop naar de stand ontsteking (meestal een vlamicoon) en druk tegelijkertijd op de ontstekingsknop of draai de knop in. Bij modellen met elektrische ontsteking hoort u een klikgeluid. Houd de knop 5 seconden ingedrukt nadat de vlam brandt.

Wat moet ik doen als de gasvlam uitgaat tijdens gebruik?

De thermokoppel zorgt ervoor dat de gastoevoer wordt afgesloten als de vlam uitgaat. Draai de knop dicht, wacht 1 minuut en probeer opnieuw te ontsteken. Controleer of de pit schoon is.

Hoe reinig ik de oven?

Laat de oven afkoelen. Verwijder roosters en bakplaten. Maak de binnenkant schoon met een mild reinigingsmiddel en een zachte spons. Gebruik geen schurende middelen. De deur kan worden verwijderd voor eenvoudige reiniging.

Welk type gas kan ik gebruiken?

Het fornuis is geschikt voor aardgas (G20/G25) of propaan (G31). Raadpleeg de handleiding voor de juiste sproeiers en drukregeling. Omschakelen mag alleen door een erkende installateur.

Wat zijn de afmetingen van het toestel?

De afmetingen zijn ongeveer 900 mm breed, 800 mm diep en 850 mm hoog. Voor een vrije ruimte van minimaal 5 cm rondom voor ventilatie.

Het fornuis maakt een tikgeluid, is dat normaal?

Ja, bij elektrische ontsteking hoort u een tikgeluid tot de vlam brandt. Als het tikken aanhoudt zonder vlam, is er mogelijk een probleem met de gasaanvoer of de ontsteking.

Kan ik de oven gebruiken als de gaspit niet werkt?

Ja, de oven en gaspitten zijn aparte systemen. Als de oven elektrisch is, werkt deze onafhankelijk. Raadpleeg de handleiding voor de exacte configuratie.

Hoe stel ik de temperatuur in de oven in?

Draai de thermostaatknop naar de gewenste temperatuur (50-250°C). Het indicatielampje gaat branden en dooft wanneer de temperatuur is bereikt. Voorverwarmen duurt ongeveer 10-15 minuten.

Waar vind ik reserveonderdelen?

Reserveonderdelen zoals roosters, knoppen en sproeiers zijn verkrijgbaar via de Bartscher service of erkende dealers. Vermeld altijd het modelnummer FAE92M00.

Hoe schakel ik het fornuis veilig uit?

Draai alle knoppen naar de stand uit (meestal de 0-stand of dicht). Sluit de hoofdgaskraan als u het apparaat langere tijd niet gebruikt. Laat het apparaat afkoelen voordat u het reinigt.

GEBRUIKSAANWIJZING FAE92M00 BARTSCHER

4.1. Algemene aanwijzingen 4
4.2. Omschrijving van het apparaat 4
4.3. Veiligheidsvoorzieningen 5
4.4. Typeplaatje 5
4.5. Het vervangen van de onderdelen (onderhoudsmonteur) 6

5.1. Beschrijving van de bediening. 6
5.2. Het aansteken van de gasbranders 7
5.3. In-/uitschakelen van het apparaat 7
5.4. Tips voor het gebruik van het toestel 8

1. REINIGING EN ONDERHOUD 8

6.1. Aanwijzingen voor reiniging en onderhoud 8
6.2. Routine-onderhoud....8
6.3. Reiniging van de verwarmingsplaat 9
6.4. Reiniging van de oven....9

1. STORINGEN 10
2. INSTALLATIE 11

8.1. Verpakking en uitpakken....11
8.2. Installatie (onderhoudsmonteur) 11
8.3. Afvoer van de verbrandingsproducten 12
8.4. Montage van het apparaat in rij....12
8.5. Gasaansluiting (onderhoudsmonteur).... 12
8.6. Aansluiting op het elektriciteitsnet (onderhoudsmonteur) 13
8.7. Omzetting naar een ander soort gas (onderhoudsmonteur).... 13
8.8. Controle (onderhoudsmonteur) 14

1. INSTELLINGEN (onderhoudsmonteur)....14

9.1. Minimale instelling van de kookplaat gaskranen.... 14
9.2. Vervanging van de sproeiers en de instelling van de primaire luchttoevoer van de gasbranders....15
9.3. Vervanging van de sproeiers van de ontstekingsvlam van de gasbrander 15

1. VERWIJDERING VAN HET APPARAAT 16

BIJLAGEN I

2. INDEX

A

Aansluiting gas 12

Aansluiting op het elektriciteitsnet 13

Aanwijzingen voor reiniging en onderhoud 8

Afvoer van de verbrandingsproducten. 12

Algemene aanwijzingen 4

C

Controle 14

H

Het aansteken van de gasbranders 7

Het vervangen van de onderdelen 6

|

In-/uitschakelen van het apparaat 7

Installatie 11

INSTELLINGEN 14

M

Montage van het apparaat in rij 12

0

Omschrijving van de bediening . 6

Omschrijving van het apparaat 4

R

Routine-onderhoud 8

S

STORINGEN 10

T

Tips voor het gebruik van het toestel 8

Typeplaatje 5

U

Uitpakken 11

V

VEILIGHEID 3

Veiligheidsthermostaat oven 5

Veiligheidsvoorzieningen 5

Verpakking 11

Vervanging van de sproeiers en de instelling

van de primaire luchttoevoer van de

gasbranders 15

Vervanging van de sproeiers van de

ontstekingsvlam van de gasbrander 15

VERWIJDERING VAN HET APPARAAT 16

3. VEILIGHEID

Vooraleer het apparaat wordt

gebruikt, dient de gebruikshandleiding nauwkeurig te worden gelezen.

De handleiding bevat belangrijke informatie betreffende veilig gebruik en onderhoud van het apparaat.

Bewaar deze handleiding zorgvuldig en raadpleeg wanneer nodig.

De fabrikant heeft bij het ontwerpen en de fabricage speciaal gezorgd om risico's voor de veiligheid en gezondheid van het personeel tijdens de bediening van het apparaat te voorkomen.

Lees aandachtig de instructies in de gebruikshandleiding en alle instructies geplaatst direct op het apparaat. Besteed bijzondere aandacht aan de instructies betreffende veiligheid.

De ingebouwde veiligheidsvoorzieningen mogen nooit worden aangepast of verwijderd. Het niet navolgen van deze regels kan veiligheids- en gezondheidsrisico van de daar werkende personen opleveren.

Het wordt aanbevolen enige testen uit te voeren om over de plaatsing en de functies van de bedieningselementen kennis te krijgen en vooral over deze die voor aan- en uitschakelen van het apparaat zijn verantwoordelijk.

Het apparaat dient alleen te worden bestemd voor het gebruik waarvoor het ontworpen is; ieder ander gebruik wordt beschouwd als incorrect.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor materiële schaden of schade aan personen veroorzaakt door incorrect of onjuist gebruik van het apparaat.

Alle onderhoudswerkzaamheden die een specifieke technische kennis of speciale vaardigheden vereisen, worden uitsluitend door gekwalificeerd personeel uitgevoerd.

Om de hygiène te verzekeren en het voedsel tegen verontreiniging te beschermen, moeten de elementen die direct of indirect in contact met het voedsel komen en alle naburige gebieden grondig worden gereinigd. Hiervoor de wasmiddelen gebruiken die voor de voedingsindustrie zijn geschikt, vermijd het gebruik van brandbare of schadelijke stoffen.

Zorg ervoor dat na elk gebruik alle branders en controle elementen zijn uitgeschakeld en de aansluitkabels zijn losgekoppeld.

Na elk gebruik van het apparaat

zich er van verzekeren dat alle branders en bedieningselementen uitgeschakeld zijn, en de aansluit-kabels voor de stroom en het gas van het lichtnet gehaald zijn.

Het apparaat heeft enige voorzorgsmaat-

regelen bij de installatie, instelling en aansluiting van het gas en stroom nodig (Hoofdstuk 8 „INSTALLATIE”).

Als het apparaat een langere tijd niet

wordt benut dan dienen alle aansluitkabels te worden losgekoppeld en alle interne en externe elementen van het apparaat te worden gereinigd (Hoofdstuk 6 "REINIGING EN CONSERVATIE")

Het apparaat mag niet onder een

waterstraal worden gereinigd.

4. ALGEMENE AANWIJZINGEN EN WAARSCHUWINGEN

4.1. Algemene aanwijzingen

Deze gebruikshandleiding is door de fabrikant opgesteld om voor bevoegd personeel informatie nodig voor werk met het apparaat te verstrekken.

Het wordt aanbevolen dat de geadresseerden van de informatie het zorgvuldig en strikt doorlezen.

Door het doorlezen van deze informatie kan het risico voor menselijke gezondheid en veiligheid worden voorkomen.

Bewaar deze instructies voor de gehele levensduur van het apparaat op een bekend en goed bereikbare plaats wanneer nodig altijd kan worden geraadpleegd.

Om belangrijke informaties van de tekst te benadrukken of aandacht op belangrijke gegevens te leggen, worden speciale symbolen gebruikt:

Waarschuwing

Het wijst op belangrijke veiligheidsvoorschriften aan. Om de gezondheid en de veiligheid van personen niet in gevaar te brengen en geen schade te veroorzaken, is het juiste gedrag nodig.

Voorzichtig

Wijst op belangrijke technische

informatie die niet onderschat mogen worden.

4.2. Omschrijving van het apparaat

HET GASFORNUIS MET ELEKTRISCHE OVEN, verder apparaat genoemd, is ontworpen en geproduceerd om levensmiddelen te bereiden in de professionele keuken.

1) Verwarmingsplaat
2) Oven
3) In hoogte verstelbare poten
4) Gasaansluiting
5) Gasbrander: van geëmailleerd gietijzer met verschillend vermogen, afhankelijk van de doorsnede.
6) Uitlaat rook van de oven.
7) Regulatoren van de gasbranders: regelt de gastoevoer van de branders
8) Thermostaatregelaar oven: regelt de temperatuur van de elektrische oven.
9) Ovenschakelaar: zet de verwarmings-elementen van de oven aan of eventueel uit.

4.3. Veiligheidsvoorzieningen

Het apparaat is uitgerust met de volgende veiligheidsvoorzieningen: De afbeelding geeft de opstelling van de inrichting weer.

1. Gaskraan: voor het openen en sluiten van de gastoevoerleiding.

2. Thermokoppel: blokkeert de gastoevoer als de vlam dooft.

3. Veiligheidsthermostaat oven: blokkeert de stroomvoorziening bij verhitting.

⚠️ Controleer elke dag de veiligheidsthermostaten op juiste montage en correcte werking.

4.4. Typeplaatje

Het op de afbeelding weergegeven typeplaatje wordt direct op het toestel aangebracht. Op het typeplaatje worden alle nodige aanwijzingen en informatie voor gebruiksveiligheid weergegeven.

1) EAN-code
2) Serienr.
3) Art.-nr./ modelnr. / CE-certificaatnr.
4) Toestelcategorie / type
5) Aansluitwaarden / Gasverbruik

6) Fabrieksinstelling voor de gegeven soort gas
7) Warmtebelasting
8) Aansluitwaarde: Vermogen/ Frequentie / Aansluitspanning
9) Productiedatum
10) CE-conformiteitsmarkering
11) WEEE-symbol

4.5. Het vervangen van de onderdelen (onderhoudsmonteur)

Activeer alle aanwezige

veiligheidsvoorzieningen voordat je een onderdeel vervangt. Let er vooral op de gaskraan te sluiten en de toegang tot voorzieningen die, als ze geactiveerd worden, onverwachte gevaren voor de veiligheid en gezondheid van personen kunnen betekenen, te verhinderen.

Vervang indien nodig versleten onderdelen uitsluitend door originele reserveonderdelen

Wij zijn niet aansprakelijk voor schade aan personen of onderdelen ontstaan door gebruik van andere dan originele onderdelen of ingrepen aan het apparaat zonder de toestemming van de fabrikant, die de veiligheidsvereisten kunnen veranderen.

5.1. Beschrijving van de bediening.

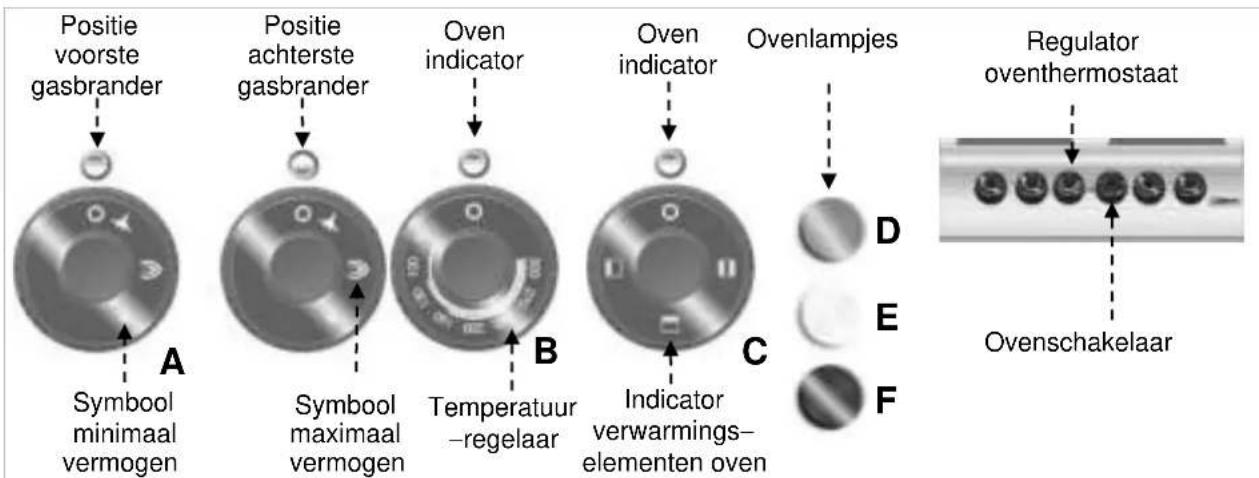

De bedieningselementen van de belangrijkste functies bevinden zich op het bedieningspaneel.

A) Regulator gasbrander: voor het aansteken en reguleren van de juiste gasbrander.
B) Thermostaatregelaar oven: regelt de temperatuur van de elektrische oven.

C) Ovenschakelaar: zet de bovenste, onderste of allebei de verwarmingselementen aan.
D) Groen controlelampje: toont de stroomvoorziening
E) Wit controlelampje: toont de opwarming van de oven.
F) Rood controlelampje: toont de inschakeling van de veiligheids- thermostaten.

5.2. Het aansteken van de gasbranders

ONTSTEKEN

A) De draaiknop van de uitgekozen gasbrander indrukken en naar links draaien om de ontstekingsvlam te ontsteken (positie 1). De ontstekingsvlam aansteken met een lucifer.

B) Hou regelaar ongeveer 10 seconden lang ingedrukt om het thermo-element op te warmen; laat dan de regelaar los

UITSCHAKELEN

A) Om de gasbrander uit te zetten, de regelaar naar rechts draaien (positie 1).

C) Om de gasbrander te ontsteken de draaiknop naar links draaien (positie 2).
D) Het vermogen van de gasbrander instellen (positie 3).

B) Om de ontstekingsvlam uit te schakelen, de branderregelaar naar rechts draaien (positie 0).

Poz. 0)

Poz. 1

5.3. In-/uitschakelen van het apparaat

A) Activeer de automatische scheidingsschakelaar om de stroomvoorziening in te schakelen.
B) De ovenschakelaar A omdraaien om de verwarmingselementen van de oven aan te zetten. Het groene controlelampje (L) brandt.
C) Draai de thermostaatregelaar van de oven en stel hem in op een temperatuur tussen 70 °C en 300 °C.

Als het verwarmingselement aan is, brandt het witte controlelampje (W).

Als de oven de gewenste temperatuur bereikt, dooft het witte controlelampje.

D) De ovenschakelaar (A) omdraaien om de bovenste, onderste of allebei de verwarmingselementen aan te zetten.
E) Om de oven uit te zetten, de schakelaar (A) op positie 0 draaien. Vervolgens de thermostaatregelaar (B) op positie 0 draaien.
F) In het geval van defecten brandt het rode controlelampje.

5.4. Tips voor het gebruik van het toestel

Als het apparaat langere tijd niet zal worden gebruikt, dient men als volgt te handelen:

1. Sluit het gas shut-off ventiel
2. Maak het toestel en de zone daaromheen grondig schoon;
3. Breng op de roestvrijstalen oppervlakken een laag vaseline aan;
4. Voer alle onderhoudswerkzaamheden uit;
5. Het apparaat onafgedekt laten staan, de gaarruimten open.

Handel volgens de onderstaande instructies om normaal gebruik van het apparaat te garanderen:

• Gebruik uitsluitend de door de fabrikant aangegeven accessoires;
  ➢ Controleer of de ovenbodem er correct ingezet is.
  Vóór het gebruik de oven voorverwarmen.

De oven niet gebruiken bij gedeeltelijk geopende deur.

Om de bovenkant van het product te laten kleuren, het op het bovenste rooster leggen en het bovenste verwarmingselement aanzetten.

➢ Het apparaat en de omgeving ervan altijd schoon houden.

Voor het reinigen uitsluitend reinigingsmiddelen gebruiken die kunnen worden gebruikt in de levensmiddelenbranche.

Laat regelmatig de volgende onderhoudswerkzaamheden door gespecialiseerd personeel uitvoeren:

• Controle van de druk en de luchtdichtheid van de gasinstallatie
• Controle van de functionaliteit van de thermo-elementen
• Controle van de goede werking van de afvoerpijp en eventuele reiniging ervan;
• Controle en ev. smeren van de gasventielen.

6. REINIGING EN ONDERHOUD

6.1. Aanwijzingen voor reiniging en onderhoud

Alle bestaande veiligheids- ieningen worden voor het houd geactiveerd.

Schakel met de automatische scheider de stroomtoevoer uit.

Let er vooral op de gaskraan te sluiten en de toegang tot voorzieningen die, als ze geactiveerd worden, onverwachte gevaren voor de veiligheid en gezondheid van personen kunnen betekenen, te verhinderen.

6.2. Routine-onderhoud

De juiste conservatie houdt in alle elementen die in contact komen met het levensmiddel reinigen en regelmatig de brander en de sproeier reinigen.

Zorgvuldig onderhoud verzekert de beste prestaties, een langere levensduur van het toestel en een goede werking van de veiligheidsvoorzieningen.

Richt geen directe waterstralen of hogedrukreiniger op het toestel.

Gebruik voor het schoonmaken van roestvrij staal geen staalwol of borstels omdat ze ijzerdeeltjes op het oppervlakte kunnen achterlaten die door oxidatie roest veroorzaken.

Gebruik voor het verwijderen van opgedroogde resten, spatels van hout of kunststof of zachte schuursponsjes.

Bij langdurig buitengebruik een laag vaseline op alle roestvrijstalen oppervlakken aanbrengen.

Gebruik geen reinigingsmiddelen vaarlijke of voor de gezondheid elijke stoffen (oplosmiddelen, ne enz.) bevatten.

Op gezette tijden ook de goede werking van de veiligheidsthermostaten en elektrische apparaten controleren.

6.3. Reiniging van de verwarmingsplaat

Ga hiervoor als volgt te werk.

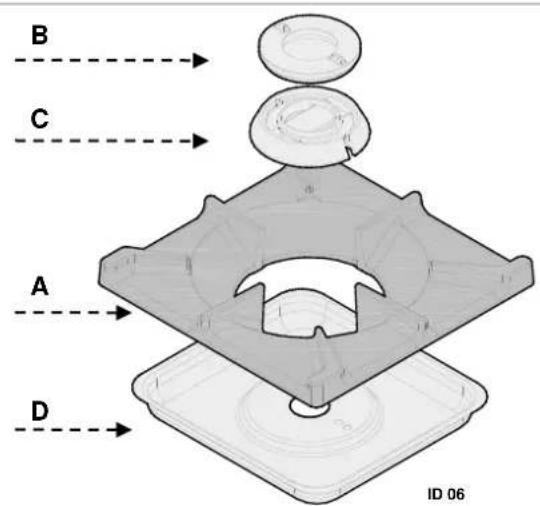

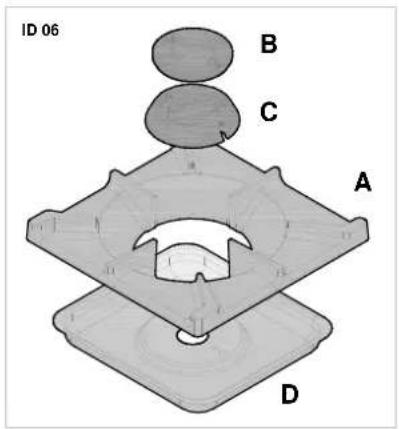

• Verwijder de roosters van de gasbranders (A).
  Haal de vlamverdeler B er af.
  ➢ Reinig zorgvuldig het lichaam van de brander C en de vlamverdeler (B).
  ➢ Reinig het bakje D goed met een zacht doekje en een neutraal reinigingsmiddel.
  Droog het schoongemaakte oppervlak goed en zet de elementen opnieuw in elkaar.

Bescherm de gasbrander goed water en vuil om onjuiste werking e gasbrander en verstopping van roeier te voorkomen.

6.4. Reiniging van de oven

Als de oven koud is, kunnen de bodem en de roosters eruit worden genomen.

Na het reinigen van de oven dient deze leeg te worden aangezet, om roestvorming te voorkomen.

Ga hiervoor als volgt te werk:

Neem de bodem van de oven (A) eruit en het rooster (B) en reinig zorgvuldig.
➢ Reinig de binnenkant van de oven van eventuele verbrandingen die het juiste werk van de oven kunnen storen.
Droog het schoongemaakte oppervlak goed en zet de elementen er opnieuw in.

7. STORINGEN

De volgende informatie dient voor het herkennen en oplossen van eventuele functiestoringen die zich tijdens het gebruik kunnen voordoen.

Sommige van deze problemen kunnen door de gebruiker opgelost worden, voor alle andere is precies vakkennis vereist en geldt dan ook dat deze uitsluitend door gekwalificeerd personeel opgelost mogen worden.

Oorzaken	Oorzaak	Oplossingen
Gaslucht.	Soms ontsnapt gas door het uitdoven van de vlam.	Het gas shut-off ventiel sluiten en de ruimte ventileren.
De ontstekingsvlam ontsteekt niet.	De vonkontsteking werkt niet.	Controleer de werking van het ontstekingsapparaat. De vlam handmatig ontsteken.
	Lucht in de leidingen doordat toestel voor langere tijd niet werd gebruikt.
De ontstekingsvlam dooft aldoor.	Het thermoelement is niet heet genoeg.	Verleng het ontstekingsproces.
De vlam is geel.	De brander is vies of vochtig.	De brander reinigen en laten staan om te drogen. Als het probleem zich nog steeds voordoet, contact op met de service.
De branderregelaar is moeilijk te draaien.	Defecte gaskraan.	Neem contact op met de service.
De verwarmingselementen van de oven doen het niet.	Elektrische aansluiting niet correct.	Controleer de aansluiting van de netwerkkabel. Neem contact op met de service.
	De veiligheidsthermostaat is aan gegaan.	Wacht tot de oven is afgekoeld. Vervolgens de veiligheidsthermostaat resetten. Als de veiligheids-thermostaat opnieuw aan gaat, neem dan contact op met de service.
	Defecte ovenschakelaar.	Vervang onderdeel. Neem contact op met de service.
De oven bereikt de gewenste temperatuur niet.	Defecte werkthermostaat.	Vervang onderdeel. Neem contact op met de service.
Het rood controlelampje brandt.	De veiligheidsthermostaat is aan gegaan.	Wacht tot de oven is afgekoeld. Reset vervolgens de veiligheidsthermostaat.

8. INSTALLATIE

8.1. Verpakking en uitpakken

Bij uitpakken en installatie van het apparaat dienen de instructies van de fabrikant worden nageleefd die direct op de verpakking en in deze gebruiksaanwijzing worden omschreven.

Voor hijsen en transport van het product is het gebruik van een vorkheftruck of palletwagen aanbevolen waarbij bijzondere aandacht moet op de gelijkmatige gewichtsverdeling worden besteed om het risico van kantelen te voorkomen (het vermijden van overmatige hellingen!).

Wanneer de standaard wordt

gebruikt, letten op de aansluitkabels van de stroom en het gas en de positie van de poten.

De verpakking bestaat uit kartonnen dosje en de houten pallet. Op de kartonnen doos is aantal symbolen weergegeven die in overeenstemming met de internationale regelgeving over de regels tijdens het laden en het lossen, bij transport en opslag het apparaat informeren.

Controleer bij ontvangst of de verpakking volledig is en tijdens het vervoer niet wordt beschadigd.

Meld de eventuele schade onverwijld bij de vervoerder.

Pak het apparaat zo snel mogelijk uit om te controleren of het niet beschadigd wordt.

Een kartonnen doos niet met scherpe gereedschappen open doen. Dit kan schade aan de roestvrij stalen platen binnen de verpakking veroorzaken.

Haal de kartonnen verpakking uit het apparaat van boven.

Controleer na het uitpakken van het apparaat of de uitrusting met de bestelling overeenkomt.

Bij onregelmatigheid informeer onmiddellijk de verkoper.

Bewaar het verpakkingsmateriaal

(nylon zakjes, piepschuim, nieten, ...) buiten het bereik van kinderen!

Verwijder de beschermende PVC-laag van de binnenste en buitenste oppervlaken. Gebruik hiervoor geen metalen gereedschap.

8.2. Installatie (onderhoudsmonteur)

Het hele installatieproces moet vanaf het begin van de uitvoering goed worden overwogen.

De installatieplaats moet van alle toevoeraansluitingen en de afvoerleiding voor productieresten worden voorzien. De plaats moet tevens goed worden verlicht en aan alle hygiënische en sanitaire vereisten volgens de geldende wetgeving voldoen.

De installatie moet op een afstand van minstens 5 cm van de wand gebeuren als deze niet tegen een temperatuur van minstens 150 °C bestand is.

Apparaten die een oven bezitten

moeten minimum 50 cm van de wand worden gemonteerd.

Plaats het apparaat horizontaal door het instellen van de afzonderlijke stelvoeten.

Om de goede werking van het aat te garanderen, mag het enkel manent verluchte ruimten en geïnstalleerd en gebruikt.

Als het apparaat dicht bij de de wand, keukenkastjes of atieve elementen enz. moet en geplaatst, dan moeten deze eemaakt van niet-brandbare sialen en anders moeten zijn bedekt met niet-brandbare sialen.

Het interne gastoevoersysteem en de ruimten waarin het toestel wordt opgesteld, moeten aan de geldende bepalingen van het land van gebruik voldoen (ministerieel besluit van 12 juli '96 en UNI-CIG 87/23).

Men dient de voor een regelmatige verbranding van het gas aan de branders vereiste luchthoeveelheid toe te voeren, d.w.z. ong. 2 kubieke meter per uur per kW geïnstalleerd vermogen.

8.3. Afvoer van de verbrandingsproducten

De verbrandingsproducten van het fornuis moeten aldoor worden afgevoerd door een afzuigkap die aangesloten is op afvoerleidingen of een schoorsteen of direct naar buiten. Als er geen enkele afzuigkap kan worden geïnstalleerd, kan een ventilator voor het direct luchten van een ruimte worden gebruikt die zodanig moet zijn aangesloten dat wanneer de zuigventilator

geblokkeerd is, ook de gastoevoer wordt onderbroken.

Voor de installatie van toestellen van het type "A" is geen aansluiting op een rookafvoersysteem voorzien, maar een geschikte afvoerkap met veilige werking zodat de verbrandingsproducten naar buiten afgevoerd worden.

8.4. Montage van het apparaat in rij

Om de apparaten in rij (naast elkaar) te monteren, dien je als volgt te werk te gaan.

1. Demonteer de bedieningspanelen en verwijder indien nodig de afvoerrooster.

2. Gebruik op de aangrenzende zijdelen een afdichtband (A).

3. Schuif de apparaten tegen elkaar aan en plaats ze horizontaal (door het instellen van de stelvoeten).

4. Verbind de apparaten met de bevestigingselementen.

8.5. Gasaansluiting (onderhoudsmonteur)

De gasaansluiting moet volgens de geldende bepalingen gebeuren.

Voordat je het toestel aansluit, dien je de specificaties, het gastype de werkingsdruk en het debiet, die weergegeven worden op het typeplaatje, controleren.

De aansluiting komt tot stand door het verbinden van de aansluitingsslang van het toestel met de buis van het gasnet. Aan de verbinding moet een afsluitklep worden geïnstalleerd om de gastoevoer indien nodig te kunnen onderbreken.

Indien in het gastoevoersysteem aanzienlijke drukschommelingen optreden, dan wordt het gebruik van een drukregelaar aanbevolen.

Na de aansluiting dien je te controleren of er eventueel gaslekken zijn.

Gebruik nooit open vuur om gaslekken te zoeken!

8.6. Aansluiting op het elektriciteitsnet (onderhoudsmonteur)

Het apparaat moet worden aangesloten door geautoriseerd en gekwalificeerd personeel met inachtneming van de geldende regelgeving en met het gebruik van het juiste en het correcte materiaal.

De apparaten zijn geschikt om aan te sluiten op de volgende schakelaar:

380-415 V 3N 50-60 Hz

Bij de installatie aandacht besteden aan de gegevens op het typeplaatje en de tabellen van het apparaat.

Vóór het aansluiten op het lichtnet, moet men zich ervan verzekeren of het apparaat vooraf aangesloten is met een geschikte meerpolige schakelaar met een minimale afstand tussen de contacten van 3 mm.

Volg de onderstaande stappen om het apparaat correct aan te sluiten.

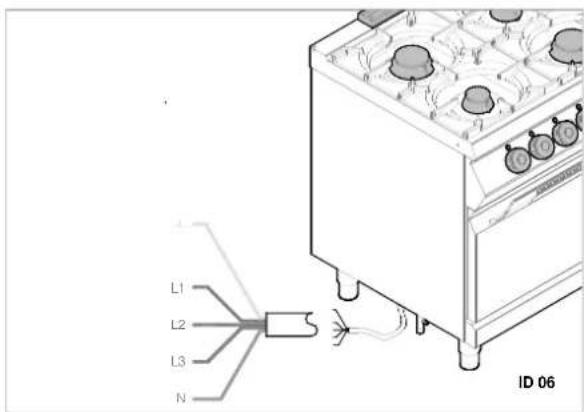

Sluit de stroomonderbreker op de voedingskabel van het toestel aan zoals in de figuur en op het schakelplan (zie bijlagen) weergegeven wordt.

8.7. Omzetting naar een ander soort gas (onderhoudsmonteur)

Het toestel werd door de fabrikant met het op het typeplaatje weergegeven gas getest. Indien een ander gastype gebruikt wordt, dan dient men als volgt te werk te gaan.

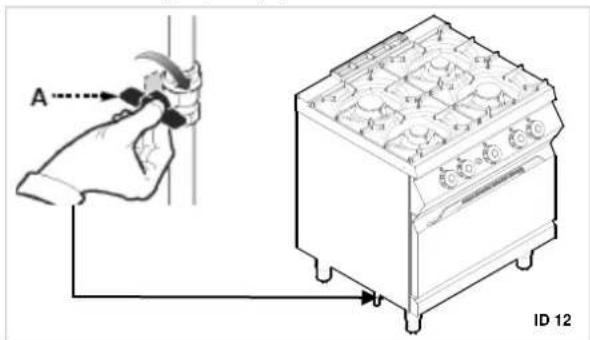

1. Sluit het gas shut-off ventiel (A).
2. Vervang de sproeiers van de gasbranders (zie het juiste hoofdstuk)
3. Vervang de sproeiers van de ontstekingsvlam van het fornuis (zie het juiste hoofdstuk)
4. Stel de minimale waarde in op de graskranen van de branders (zie het juiste hoofdstuk)
5. Verwijder de op het typeplaatje aangebrachte sticker en breng de nieuwe sticker aan, waarop

het gebruikte gas wordt weergegeven (positie 6 van het typeplaatje).

8.8. Controle (onderhoudsmonteur)

Vóór de ingebruikname van het apparaat controleer de installatie om elke individuele component op de goede werking en eventuele onregelmatigheden onderzoeken te beoordelen.

Om de verwarmingsplaten te controleren wordt het aanbevolen de volgende controle uit te voeren.

1. Open de gaskraan en controleer de luchtdichtheid van de verbindingen;
2. Controleer de juiste aansteking en branding van de gasbranders;

3. Controleer en regel indien nodig de gasdruk en het debiet bij minimum en maximum (zie aparte paragraaf);

4. Controleer of het veiligheidsthermo-element goed werkt;

5. Controleer de gasaansluiting op lekken.

Om de elektrische oven de controleren wordt het aanbevolen de volgende controle uit te voeren:

1. Controleer of de netspanning met het apparaat overeenkomt.
2. Schakel de automatische hoofdschakelaar uit om de elektrische aansluiting te controleren.
3. Controleer of de veiligheidsvoorzieningen goed functioneren.

9. INSTELLINGEN (onderhoudsmonteur)

Activeer alle aanwezige

veiligheidsvoorzieningen voordat je het toestel begint in te stellen.

Let er vooral op de gaskraan te sluiten en de toegang tot voorzieningen die, als ze geactiveerd worden, onverwachte gevaren voor de veiligheid en gezondheid van personen kunnen betekenen, te verhinderen.

9.1. Minimale instelling van de kookplaat gaskranen

Deze instellingen zijn alleen dan vereist als het aangesloten soort gas anders is dan het gas dat is ingesteld en gecontroleerd door de fabriek, na het omzetten op een ander soort gas.

Vóór het uitvoeren van deze instelling dient gecontroleerd te worden of de gasdruk overeenstemt met de waarde van de aan het gastype beantwoordende nominale druk (zie bijgevoegde tabel).

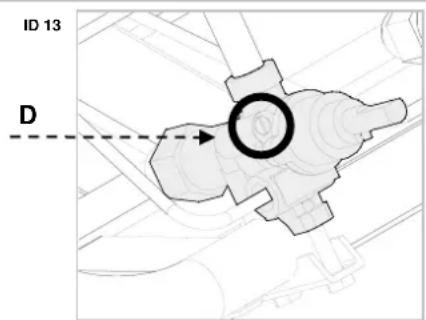

1. Draai schroef B los en haal het bedieningspaneel (C) eraf.
2. Trek injector D eruit en vervang deze voor een injector die juist is voor het te gebruiken soort gas (zie bijlage). Na instelling de schroef lakken.
3. Na beëindiging, het bedieningspaneel (C) monteren en de draaiknoop voor de regulering (A).

Ga hiervoor als volgt te werk.

1. Sluit het gas shut-off ventiel.
2. Trek de draaiknop regulator (A) er uit.

9.2. Vervanging van de sproeiers en de instelling van de primaire luchttoevoer van de gasbranders

Ga hiervoor als volgt te werk.

▶ Sluit het gas shut-off ventiel.
➢ Verwijder het rooster van de gasbranders (A).
➢ Verwijder de vlamverdeler (B) en de branderkelk (C).
▶ Verwijder het bakje (D).

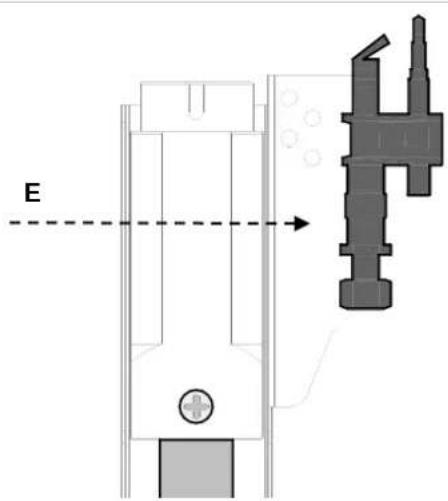

➢ Schroef E losdraaien en de venturibuis (F) plaatsen.
Vervang de sproeier (G) door één die voor het gebruikte type gas geschikt is (zie bijlagen).
Draai schroef E aan en tot slot terugkeren naar de beginpositie.

9.3. Vervanging van de sproeiers van de ontstekingsvlam van de gasbrander

Ga hiervoor als volgt te werk.

▶ Sluit het gas shut-off ventiel
- Verwijder de roosters van de gasbranders (A).
➢ Verwijder de vlamverdeler (B) en de branderklek (C).

➢ Verwijder het bakje (D).
➢ Verwijder de sproeier van de ontstekingsvlam van de gasbrander (E).
- Keer terug naar de begininstellingen.

10. VERWIJDERING VAN HET APPARAAT

Het apparaat is in overeenstemming met de Europese richtlijn 2002/96/EG, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) gekenmerkt.

Door de verwijdering van het product op de juiste manier draagt de gebruiker bij om potentiële negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbool

op het product of op de meegeleverde documentatie informeert dat dit product niet als huishoudelijk afval mag worden behandeld maar het moet in een bepaalde inzamelpunt voor de recycling van elektrische en elektronische apparaten worden geleverd.

Neem de plaatselijke regelgeving in acht voor het verwijderen van afval.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product, neem contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar het product wordt gekocht.

ANLAGEN

ATTACHMENTS

ANNEXES

ALLEGATI

ANEXOS

ANEXOS

BIJLAGEN

ZAŁĄCZNIKI

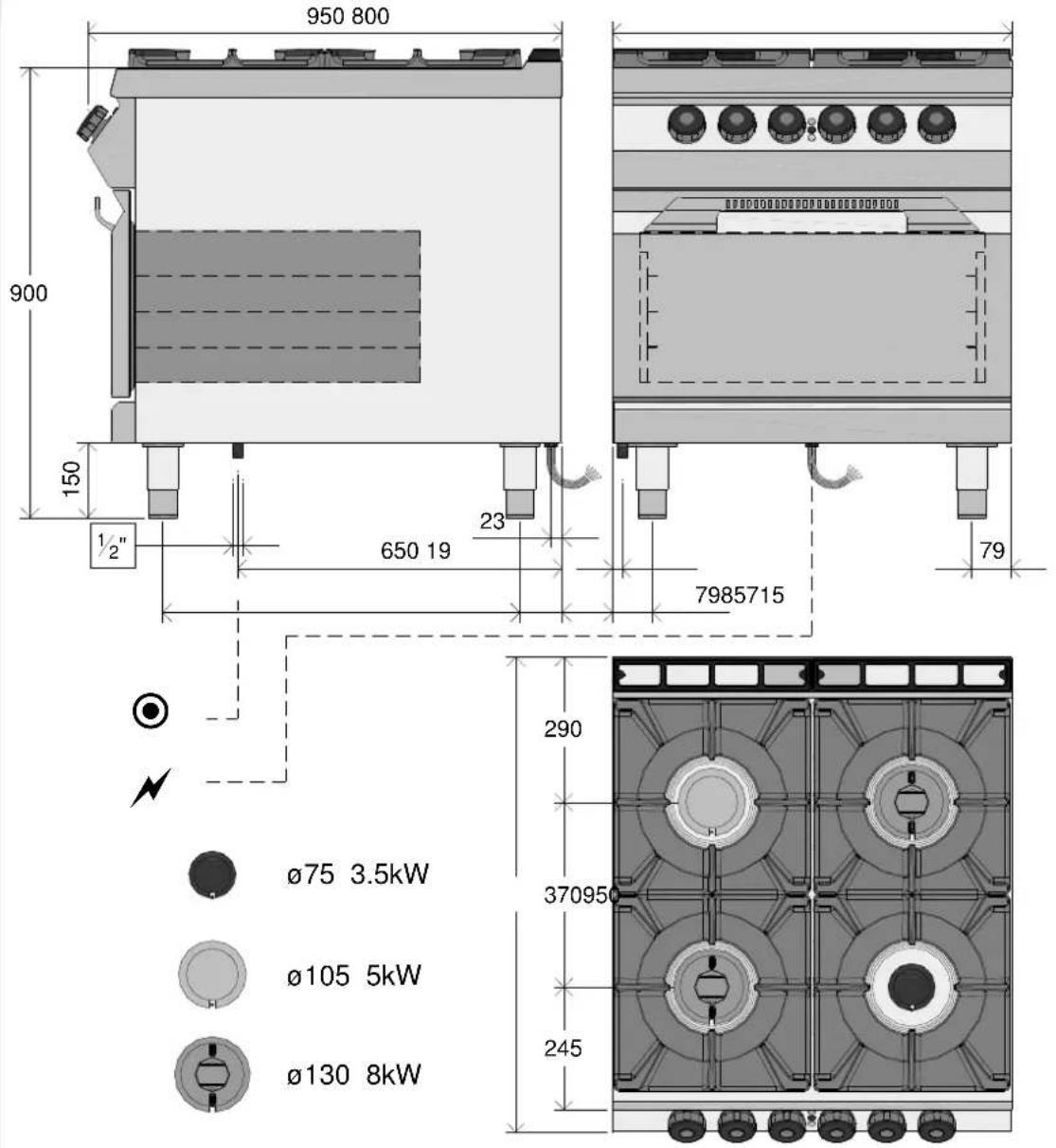

Modelle	Brenner				Gasverbrauch
Model	Burner Gas consumption
Modèle	Brûleur Consommation de gaz
Modello	Bruciatore Consumo gas ΣQn
Modelo	Quemador Consumo de gas
Modelo	Queimador Consumo de gás
Model	Brander Gasverbruik
Model	Palnik Zużycie gazu
	∅ 75 ∅ 105 ∅ 130				G20 G25 G30 G31
	3,5 kW 5 kW 8 kW kW m3/h m3/h kg/h kg/h

FAE92M00	1 1	2 24,5	2,59 3,02	1,93	1,90
FAE93M00	1 2	3 37,5	3,97	4,62 2,96	2,91

Modelle	Backofen	Leistung	Daten zu Elektrik
Model	Oven	Power	Electrical connection
Modèle	Four	Puissance	Raccordement électrique
Modello	Forno	Potenza	Dati relativi all'impianto elettrico
Modelo	Horno	Potencia	Datos de instalación eléctrica
Modelo	Forno	Potência	Dados para a instalação elétrica
Model	Oven	Vermogen	Gegevens van de elektrische installatie
Model	Piekarnik	Moc	Dane dot. instalacji elektrycznej
	5,6 kW	kW	V	Hz	A
FAE92M00	1	5,6	400V 3NAC	50-60	14,5
FAE93M00	1	5,6	400V 3NAC	50-60	14,5

FAE92M00

ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS - SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES - PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA

FAE93M00

ANSCHLUSSSCHEMA - CONNECTION CARD - FICHE DES RACCORDEMENTS - SCHEDA ALLACCIAMENTI - FICHA DE ENLACES - ESQUEMA DAS CONEXÕES - PLAN AANSLUITINGEN - SCHEMAT PODŁĄCZENIA

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
3,5 kW

1	2	Gas	Pen mbar	Qn max kW		Qn min kW	I3	B4	P5	Hmm6
AT	II2H3B/P	G30/G31 50 3,5 1 80	40 21 8
		G20 20 3,5 1 140	Reg Reg	8
BE	II2E+3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
		G25 25 3,5 1 150	Reg Reg	8
BG	II2H3B/P	G30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
CH	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
	II2H3B/P	G30/G31 50 3,5 1 80	40 21 8
		G20 20 3,5 1 140	Reg Reg	8
CY	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
	II2H3B/P	C30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
CZ	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
DE	II2ELL3B/P	G30/G31 50 3,5 1 80	40 21 8
		G20 20 3,5 1 140	Reg Reg	8
		G25 20 3,5 1 160	Reg Reg	8
DK	II2H3B/P	G30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
EE	II2H3B/P	G30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
ES	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
FI	II2H3B/P	G30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
FR	II2E+3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
		G25 25 3,5 1 150	Reg Rep	8
GB	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
GR	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
	II2H3B/P	60/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
HR	II2H3B/P	G30/G31 30 3,5 1 90	40 21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8
IE	II2H3+	G30/G31 28/37	3,5 1 90 40	21	Aperto/Open
		G20 20 3,5 1 140	Reg Reg	8

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
3,5 kW

1	2	Gas	Pen mbar	Qn max kW	Qn min kW	I3	B4	P5	H mm6
IS	I3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
IT	II2H3+	G30/G31 28/37		3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
LT	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
LU	I2E	G20	20	3,5	1	140	Reg	Reg	8
LV	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
MT	I3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
NL	II2L3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G25	25	3,5	1	150	Reg	Reg	8
NO	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
PT	II2H3+	G30/G31 28/37		3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
RO	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
	II2E3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
	II2L3B/P	G30/31	30 3,5	1 90 40 21 Aperto/Open
		G25	20	3,5	1	160	Reg	Reg	8
SE	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
SI	II2H3+	G30/G31 28/37		3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
SK	II2H3B/P	G30/G31 30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
TR	II2H3+	G30/G31 28/37		3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8
	II2H3B/P	G30/G31.30 3,5 1 90 40 21 Aperto/Open
		G20	20	3,5	1	140	Reg	Reg	8

1	Land - Country - Pays - Paese - País - País - Land - Kraj
2	Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
3	Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador - Mondstuk van de brander - Dysza palnika
4	Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Šruby do minimalne ustawienie
5	Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d'allumage - Ugello del bruciatore di accensione - Tobera del quemador de encendido -Bico de queimador piloto - Mondstuk van de ontstekingsbrander - Dysza palnika zapłonowego
6	Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
5 kW

1	2	Gas	Pen mbar	Qn max kW	Qn min kW	I 3	B 4	P 5	H mm 6
AT	II2H3B/P	G30/G31	50 5 1,3	100 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
BE	II2E+3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
		G25 25	5 1,3 175 Reg	Reg Aperto/Open
BG	II2H3B/P	G30/G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
CH	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
	II2H3B/P	G30/G31	50 5 1,3	100 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
CY	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
	II2H3B/P	G30G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
CZ	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
DE	II2ELL3B/P	G30/G31	50 5 1,3	100 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
		G25 20	5 1,3 180 Reg	Reg Aperto/Open
DK	II2H3B/P	G30/G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
EE	II2H3B/P	G30/G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
ES	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
FI	II2H3B/P	G30/G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
FR	II2E+3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
		G25 25	5 1,3 175 Reg	Reg Apento/Open
GB	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
GR	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
	II2H3B/P	G30/31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
HR	II2H3B/P	G30/G31	30 5 1,3	115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open
IE	II2H3+	G30/G31	28/37	5 1,3 115 Reg 21 Aperto/Open
		G20 20	5 1,3 165 Reg	Reg Aperto/Open

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
5 kW

1	2	Gas	Pen mbar	Qn max kW	Qn min kW	I3	B4	P5	H mm6
IS	I3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
IT	II2H3+	G30/G31	28/37	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
LT	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
LU	I2E	G20	20	5	1,3	165	Reg	Reg	Aperto/Open
LV	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
MT	I3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
NL	II2L3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G25	25	5	1,3	175	Reg	Reg	Aperto/Open
NO	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
PT	II2H3+	G30/G31	28/37	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
RO	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
	II2E3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
	II2L3B/P	G30/31	30	5	1,3	115	Reg	21	Aperto/Open
		G25	20	5	1,3	180	Reg	Reg	Aperto/Open
SE	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
SI	II2H3+	G30/G31	28/37	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
SK	II2H3B/P	G30/G31	30	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
TR	II2H3+	G30/G31	28/37	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
	II2H3B/P	G30/G31	30.	5	1,3	115	Reg	21	Aperto/Open
		G20	20	5	1,3	165	Reg	Reg	Aperto/Open
1	Land - Country - Pays - Paese - País - País - Land - Kraj
2	Kategorie - Category - Categorie - Categoria - Categoria - Categoria - Categoria - Categoria
3	Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador - Mondstuk van de brander - Dysza palnika
4	Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Šruby do minimalne ustawienie
5	Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d'allumage - Ugello del bruciatore di accensione - Tobera del quemador de encendido - Bico de queimador piloto - Mondstuk van de ontstekingsbrander - Dysza palnika zapłonowego
	Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
8 kW

1	2	Gas	Pen mbar	Qn max kW	Qn min kW	I 3	B 4	P 5	H mm 6
AT	II2H3B/P	G30/G31 50	8 2,8 125	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
BE	II2E+3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
		G25	25 8 2,8	220 Reg Reg 8
BG	II2H3B/P	G30/G31 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
CH	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
	II2H3B/P	G30/G31 50	8 2,8 125	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
CY	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
	II2H3B/P	G30/G3I 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
CZ	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
DE	II2ELL3B/P	G30/G31 50	8 2,8 125	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
		G25	20 8 2,8	230 Reg Reg 8
DK	II2H3B/P	G30/G31 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
EE	II2H3B/P	G30/G31 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
ES	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
FI	II2H3B/P	G30/G31 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
FR	II2E+3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
		G25	25 8 2,8	220 Reg Reg 8
GB	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
GR	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
	II2H3B/P	G30/G3 I 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
HR	II2H3B/P	G30/G31 30	8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8
IE	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg Reg 8

Tabelle: Düsen für Brenner - Table: Burner nozzles - Tableau : Buses du brûleur - Tabella: ugelli dei bruciatori - Tabla: Toberas del quemador – Tabela: Bicos para queimadores - Tabel: mondstukken voor de brander - Tabela: Dysze palnika
8 kW

1	2	Gas	Pen mbar	Qn max kW	Qn min kW	I3	B4	P5	Hmm6
IS	I3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
IT	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21	Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
LT	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
LU	I2E	G20	20 8 2,8	205 Reg	Reg 8
LV	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
MT	I3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
NL	II2L3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G25	25 8 2,8	220 Reg	Reg 8
NO	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
PT	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21	Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
RO	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
	II2E3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
	II2L3B/P	G30/31	30 8 2,8 140	Reg 21 Aperto/Open
		G25	20 8 2,8	230 Reg	Reg 8
SE	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
SI	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21	Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
SK	II2H3B/P	G30/G31	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
TR	II2H3+	G30/G31	28/37 8	2,8 140 Reg 21	Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8
	II2H3B/P	G30/G3I	30 8 2,8 140	Reg 21 Aperto/Open
		G20	20 8 2,8	205 Reg	Reg 8

1	Land - Country - Pays - Paese - País - País - Land - Kraj
2	Kategorie - Category - Catégorie - Categoria - Categoria - Categoria - Categorie - Kategoria
3	Brennerdüse - Burner nozzles - Buse du brûleur - Ugello del bruciatore - Tobera del quemador - Bico de queimador - Mondstuk van de brander - Dysza palnika
4	Kleinstellschraube - Minimum adjusting screw - Vis de reglage minimum - Vite minimo - Tomillo de regulacion del minimo - Parafuso de ajuste mínima – Schroef de minimale instelling - Šruby do minimalne ustawienie
5	Zündbrennerdüse - Pilot burner nozzles - Buse du brûleur d'allumage - Ugello del bruciatore di accensione - Tobera del quemador de encendido -Bico de queimador piloto - Mondstuk van de ontstekingsbrander - Dysza palnika zapłonowego
6	Primärluft Regelung - Adjusting primary air - Réglage de l'air primaire - Regolazione aria primaria – Ajuste de aire primario - Configuração de ar primário - Instelling van de primaire lucht - Ustawienie powietrza pierwotnego

Tabelle der Gas-Eigenschaften - Table of gas characteristics - Tableau des propriétés du gaz - Tabella: caratteristiche di gas - Tabla de propiedades del gas - Tabela de propriedades de gás - Tabel van gaseigenschappen - Tabela własności gazu

Familie GroupFamilleTipiFamiliaFamiliaFamiliRodzina	GastypenGroupType de gazTipi di gasTipos de gasTipos de gásGastypesRodzaje gazu	WobbeindexWobbe indexIndice de WobbeIndice di WobbeÍndice de WobbeÍndice de WobbeWobbe-indexLiczba Wobbego	Unterer HeizwertNet calorific valuePouvoir calorifique inférieurPotere calorífico minValor inferior de combustiónValor calorífico mais baixoOnderste verbrandingswaardeDolna wartość opałowa
		MJ/m3 Kcal/m	3 MJ/m	3 Kcal/m	3 MJ/kg
II	G20	45,67 8129 34,02
	G25	37,38 6989 29,25
III	G30	80,58 10908 45,65
	G31	70,69 11073 46,34

Tabelle der Gasdrücke - Table of gas pressure - Tableau des pressions - Tabella pressioni di gas - Tabla de presión del gas - Tabela de pressão de gás - Tabel van gasdruk - Tabela ciśnienia gazu

Land - Country - Pays - Paese - Pais - País - Land - Kraj	G20 mbar			G25 mbar			G30 mbar			G31 mbar
	2	1	3	2	1	3	2	1	3	1	3
IT-GB-IE-PT-CH GR-ES-CZ	17	20	25	-	-	-	20	30	35 25		37	45
FR-BE	17	20	25 20		25	30 20		28	35 25		37	45
LU	17	20	25	-	-	-	-	-	-	-	-	-
DE	17	20	25 17		20	25	42,5	50	57,5	42,5	50	57,5
AT-CH	17	20	25	-	-	- 42,5		50	57,5	42,5	50	57,5
DK-SE-FI-CZ-SI LV-LT-EE-SK	17	20	25	-	-	-	25	30	35 25		30	35
NL	-	-	-	20	25	30 25		30	35 25		30	35
NO	-	-	-	-	-	-	25	30	35 25		30	35
HU	-	-	-	-	-	-	20	30	35 20		30	35
CY	-	-	-	-	-	-	20	28-30	35 25		37	45
MT	-	-	-	-	-	-	28	30	35 28		30	35
PL	17,5	20	25	-	-	-	-	-	-	-	-	-

1 Nenndruck - Rate pressure - Pression nominale - Pressione nominale - Presión nominal - Pressão nominal - Nominale druk - Ciśnienie nominalne
② Mindestdruck - Minimum pressure - Pression minimale - Pressione minima - Presión mínima - Pressão mínima - Minimumdruk - Ciśnienie minimalne
3 Höchstdruck - Maximum pressure - Pression maximale - Pressione massima - Presión máxima - Pressão máxima - Maximumdruk - Ciśnienie maksymalne

FAE92M00 FAE93M00

SCHALTPLAN - ELECTRIC DIAGRAM - SCHÉMA ÉLECTRIQUE - SCHEMA ELETTRICO - ESQUEMA ELÉCTRICO - ESQUEMA ELÉCTRICO - ELEKTRISCH SCHEMA - SCHEMAT IDEOWY

	2/1 3/1
ALIMENTAZIONEFEED	380-415V 3N~ 50/60Hz220-240V 3 50/60Hz
M=MORSETTIERATEMMINAL	FV122 6 POLI - 40 A - 450 V
BF = COMMUTATORE FORNOOVEN SWITCH	49.44215.700+49.21015.7050,1,2,3 POS 16A 250V T150
S1 = LIMITATORE DI TEMPERATURATEMPERATURE LIMITING THERMOSTAT	EGO 55.32574.110T=360°C -25K 20(4)A 400V
T1 = TERMOSTATOTHERMOSTAT	EGO 55.34052.81116A 250V T150 [60°C - 295°C]
LV = LAMPADA VERDE SIGNAL LUX Mod GREEN LIGHT	21.3 230V(T120) Silicon Leads
LR = LAMPADA ROSSARED Light	SIGNAL LUX Mod 21.3 230V(T120) Silicon Leads
LB = LAMPADA BIANCAWHITE LIGHT	SIGNAL LUX Mod 21.3 230V(T120) Silicon Leads
RF1 = RESISTENZE SUPER. FORNOOVEN HEATER	3300 watt (1x)230V 14.5 A	1800 watt (2x)230V 8+8 A
RF2 = RESISTENZE INFER. FORNOOVEN HEATER	2300 watt (1x)230V 10.5 A	1800 watt (2x)230V 8+8 A
CABLAGGIOCABLE	CAVO H05SJ-KSection 1.5 mm ^2
CABLAGGIO LAMPADELIGHT CABLE	CAVO H05SJ-KSection 0.75 mm ^2

111 61134 Rev. 02

NOTE

DE
