GEBRUIKSAANWIJZING PCM S40 Nibe

Handleiding voor installateur

Passieve koeling

1 Belangrke informatie

Veiligheidsinformatie Symbolen

In deze handleiding worden de installatie- en onderhouds-

procedures voor uitvoering door specialisten beschreven. Voorzichtig!

De handleiding moet b de klant worden achtergelaten. Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar of door personen met OP!

beperkingen van psychische, zintuigelke

of lichamelke aard, of door personen met over zaken waar u rekening mee moet houden gebrek aan kennis en ervaring, wanneer tijdens installeren of onderhouden van de instal-z onder toezicht staan en instructies latie.

hebben ontvangen om het apparaat veilig

te gebruiken en zij de bijkomende gevareT/P

begrpen. Kinderen mogen niet met het

apparaat spelen. Het reinigen en onder-

houd dat door de gebruiker mag worden

uitgevoerd, kan niet zonder toezicht kinderen worden uitgevoerd.

Rechten om ontwerpwzigingen door voeren zn voorbehouden.

©NIBE 2021.

veilig

gevareTIP

het- Dit symbool duidt tips aan om het gebruik var der- het product te vergemakkelken.

door Keurmerk

te CE Het CE-keurmerk is verplicht voor de meeste producten die in de EU worden verkocht, ongeacht het land waar ze zn gemaakt.

IP21 Classi catie van behuizing van elektrotechnische apparatuur.

Gevaar voor personen of de machine.

Terugwinning

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet b het normale huishoudelijke afval. Breng het naar een speciaal

afvalstation of naar een dealer die dit type service a biedt.

Het onjuist afvoeren van het product door de gebruik leidt tot boetes volgens de actuele wetgeving.

2 Algemeen

De PCM S40/S42 maakt het mogelijk passieve koeling te verkrgen van open en gesloten bron collectoren. B gebruik van een open bron collector kan de kwaliteit van de grond de mogelijkheid om passieve koeling te gebruiken beperken. Schroef eerst de meegeleverde ophangbeugel op zn het ideale klimaatsysteem is een vloersysteem plek aan de muur. Hang daarna de PCM S40/S42 aazowel een koelings- als verwarmingssysteem wordt de beugel. De PCM S40/S42 kan nu een stukje naa het koelen begint wanneer de buitentemperatuur een vooraf ingestelde temperatuur overschrdt en wordt worden geplaatst.

vervolgens geregeld aan de hand van de geselecteerde koelcurve. Voor optimaal comfort kunnen ruimtesensoren worden gebruikt. Om condensvorming te voorkomen, moet de laagst toegestane aanvoertemperatuur worden gekozen in menu 1.30.5.

TIP

De keuze voor PCM S40 of PCM S42 van de capaciteit van de warmtepomp.

Compatibele producten

S1155
S1255

Inhoud

Ophangbeugel1 x

Schroef2 x

Borgplaat1 x

T-koppeling ∅22 (alleen PCM S40)1 x

T-koppeling ø28 (alleen PCM S42)1 x

Transport en opslag

De PCM S40/S42 moet horizontaal en droog worden getransporteerd en opgeslagen.

Voorzichtig!

Gebruik de leidingen niet als handgrepen.

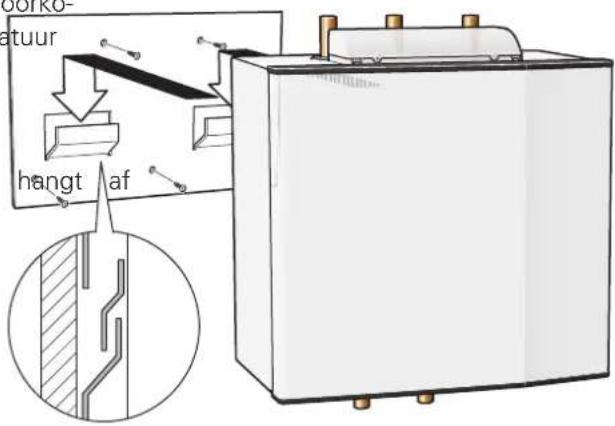

Installeer de meegeleverde borgplaat onderaan op de achterkant van de koelmodule voor verder bevestigen.

TIP

Haal alle hydraulische aansluitingen nogmaals aan, zowel aan de binnen- als buitenkant van de PCM S40/S42, nadat de PCM S40/S42 is geïnstalleerd en gemonteerd.

Verwarming/koeling

De circulatiepomp (EQ1-GP10) draait alleen in de modus koeling. De fabrieksinstelling voor de circulatiepompsnelheid is 100%.

Tijdens verwarming (standaard) zijn de meng- en wissel-kleppen gesloten zoals afgebeeld.

Regelafsluiter (QN18)

Wisselklep (QN12)

Als de wisselklep open is zoals hieronder afgebeeld, wordt koelen geactiveerd. De shunt opent en sluit afhan- kelk van de temperatuur.

Regelafsluiter (QN18)

Wisselklep (QN12)

Nadat koeling is geactiveerd, wordt de verwarming gedurende twee uur geblokkeerd (fabrieksinstelling) om automatisch heen en weer schakelen tussen koelen en verwarmen te voorkomen. Indien nodig kan de instelling worden gewzigd in menu 1.30.5.

3 Het ontwerp van de koelmodule

BT25 PCM S40/S42 aanvoertemperatuursensor (externe aanvoertemperatuursensor)
Wisselklep, koelen/verwarmenQN12
Mengklep, koelenQN18
CirculatiepompGP10
TerugslagklepRM1
TerugslagklepRM2
Afgiftesysteem retourXL2
Afgiftesysteem aanvoer (van de PCM S40/S42)XL1
XL6 Bronvloeistof in (naar PCM S40/S42 van warmtepomp)
Bronvloeistof uit (van de PCM S40/S42)XL7
XL8 Systeem aansluiting, toevoer (van de warmtepomp)

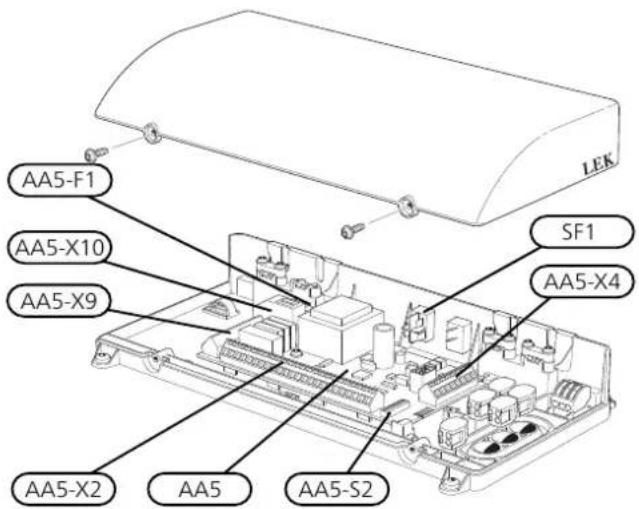

Elektrische aansluiting

SchakelaarSF1
AccessoirekaartAA5

AA5-X2 Klemmenstrook, sensoren en externe blokke- ring

Klemmenstrook, communicatieAA5-X4

AA5-X9 Klemmenstrook, circulatiepomp en wissel- en mengklep

Klemmenstrook, wisselklepAA5-X10

DIP-switchAA5-S2

Glaszekering (T4A, 250V)AA5-F1

Kabel met stekker, voedingW101

W102 Kabel, communicatie met warmtepomp of eerdere accessoirekaart

4 Aansluiting van de leidingen

Algemeen

Leidingen moeten volgens de geldende normen richtlnen worden aangesloten.

Voorzichtig!

Om condensatie te voorkomen, moeten de co leidingen en andere koude oppervakken geïso-leerd worden met dampdicht isolatiemateriallTLEG. Als er veel moet worden gekoeld, zn ventilatorconvectoren met condensopvangbakken en afvoerleidingen noodzakelk.

Expansievat

Het bronsysteem moet worden voorzien van een expansievat (membraantype). Als er al een niveaureservoir is, moet dit worden vervangen. EQ1

Om bedrfsstoringen te voorkomen, moet de maat van het expansievat worden bepaald aan de hand van de grafiek. Het expansievat bestrijkt het temperatuurberek van -10 °C tot +20 °C, b een voordruk van 0,510 bar, een openingsdruk voor het veiligheidsventiel van 0N12 bar. Gewoonlk moet de bronsysteemkant op een drukQN18- sen 1,0 en 1,5 bar worden gebracht.

Leidingschema

en

LET OP!

Dit is een schematische weergave. Daadwerkelke installaties moeten worden gepland conform toepasselke standaarden.

de

BT2

BT2

BT25.

BT25.

dat van

van

EP6 rbereik

G,B10bar,

GN1bar.

rukQNTius-

[Non-Text]

Aanduidingen volgens standaard EN 81346-2.

WarmtepompEB100

Afgiftesysteem 2 (ECS 40/ECS 41)EP21

AXC-moduleAA25

Aanvoertemperatuursensor, extra afgiftesysteem

Retourleidingsensor, extra afgiftesysteemBT3

Circulatiepomp, extra afgiftesysteemGP10

RegelafsluiterQN25

PCM S40/S42

Temperatuursensor, verbinding externe doorstroming

Warmtewisselaar, koelen

Circulatiepomp, koelen

Wisselklep, koelen/verwarmen

Mengklep, koelen

TerugslagklepRM1, RM2

Maat
(I)

De pompsnelheid instellen

De circulatiepomp (EQ1-GP10) is uitge-rust met vf LED's. In de normale stm-tonen de LED's de instelling van de pomp door groen en/of geel te branden. De nen ook een alarm aangeven en in dat gev rood en geel.
De verschillende instellingen van de circulatiepomp (EQ1-GP10) worden geselecteerd door het indrukken van de knop (GP10-SF4).
Kies uit 3 verschillende snelheden voor de circulatie= ——Max. koeling pomp.

De in de fabriek ingestelde snelheid van de pomp is 2.

PCM S40

PCM S42

circulatie-heid	LED-indicatiePompsnel-
1
21
3

¹ De fabrieksinstelling van de circulatiepomp

ALARM

B een alarm brandt de LED 5 rood.

Wanneer er een of meer alarmen actief zn, wordt dit aangegeven volgens de onderstaande tabel. Als er meer dan een alarm actief is, wordt dat met de hoogste prioriteit getoond.

door	LED-indicatieOorzaak
De rotor is geblokkeerd.Wacht of maak de rotorasvr.
Voedingsspanning te laag.Controleer de voedingsspan-ning.
Elektrische storing. Contro-leer de voedingsspanning ofvervang de circulatiepomp.

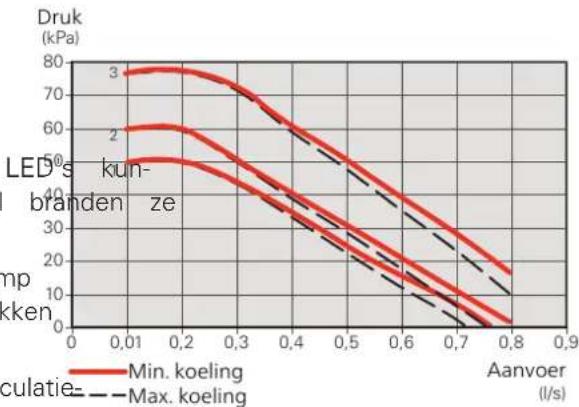

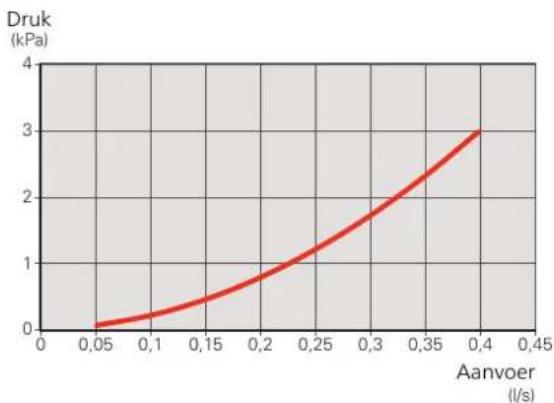

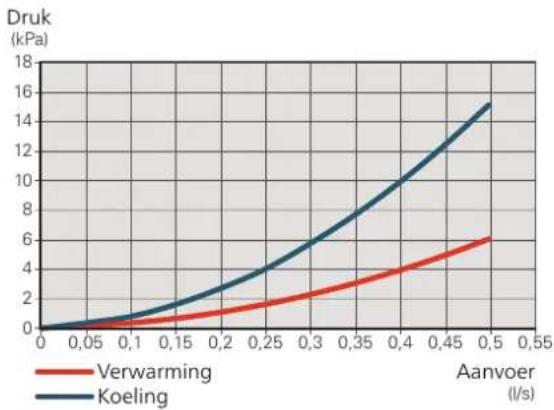

Drukverlies diagram

PCM S40 kant bronsysteem

PCM S40 kant CV-systeem

/ Te verhelpen
PCM S42 kant bronsysteem

PCM S42 kant CV-systeem

5 Elektrische aansluiting

Voorzichtig!

Alle elektrische aansluitingen moeten door een erkende elektricien worden uitgevoerd. Gebr

De elektrische installatie en de bedrading kommen moeten worden uitgevoerd conform de geldende voorschriften.

De binnenmodule moet spanningsloos zn als de PCM S40/S42 wordt geïnstalleerd.

• Om interferentie te voorkomen, mogen sensorkabels naar externe aansluitingen niet dichtb elektrische voedingskabels worden gelegd.
• De minimale doorsnede van de communicatie- en sensorkabels naar externe aansluitingen dient 0,5 mm² met een max. 50 m te bedragen, bvoorbeeld EKKX, LiYY of gelkwaardig.
• PCM S40/S42 moet worden geïnstalleerd via een werkschakelaar. De kabeldikte moet berekend zin op de gebruikte zekeringcapaciteit.
• Markeer de relevante elektriciteitskast met een waarschuwing over externe spanning in die gevallen waarb een component in de kast een afzonderlke voeding heeft.
• De PCM S40/S42 herstart na een stroomonderbreking

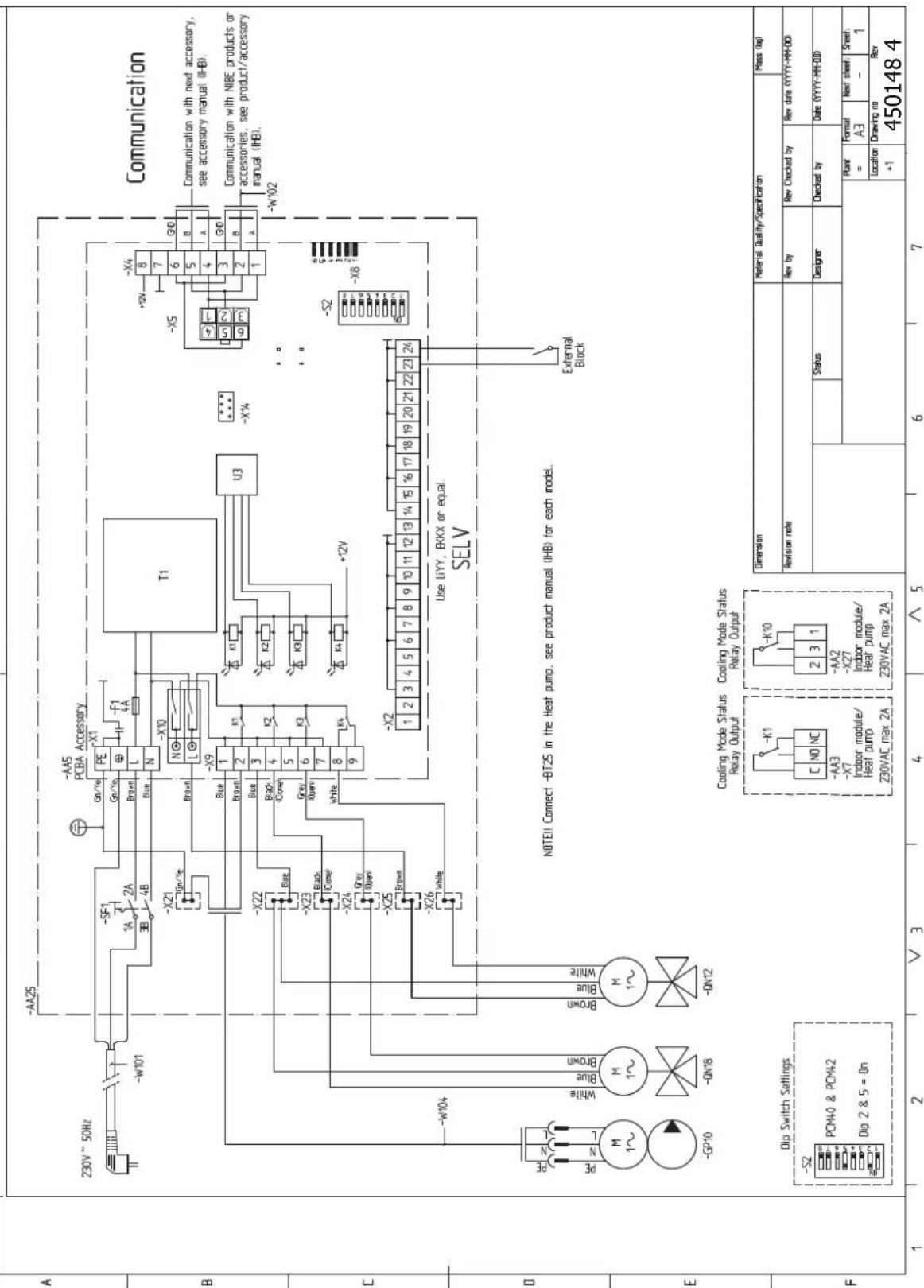

De elektrische schema's vindt u aan het eind van deze installateurshandleiding.

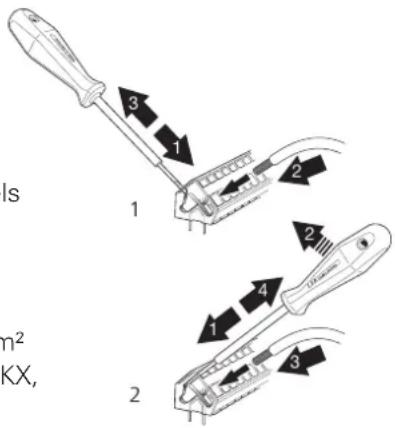

Kabelslot

een Gebruik een geschikt gereedschap om de kabels in d klemmenstroken los te maken/te vergrendelen.

Communicatie aansluiten

PCM S40/S42 bevat een accessoireprint (AA5) die rechtstreeks is aangesloten op de PCB van het hoofd product (klemmenstrook AA2-X30).

De communicatiekabel (W102, lengte 2,5 meter) is in

de fabriek bevestigd en aangesloten volgens de staande tabel.

Sensoren aansluiten (EQ1-BT25)

Kleur	Warmtepomp (AA2-X30)	Een andere accesoirekaart (AA5-X4)
		44Wit (A)
		53Bruin
		61Groen

Voor het aansluiten van de externe aanvoertemperatuursensor (BT25), zie de betreffende installateurshandleiding.

(B)

Externe blokkering

Als er meerdere accessoires moeten worden aangeslo-

ten of al zn geïnstalleerd, worden de printen in serie om contact prist worden aangesloten op Mls X2:23-24 om het accessoire te blokkeren. Als het cont aangesloten. sluit wordt het accessoire geblokkeerd

Omdat er verschillende aansluitingen kunnen zn voor

accessoires met printplaten (AA5), moet u altd structies lezen in de handleiding voor het acce moet worden geïnstalleerd.

do inLET OP! essore dat

De relaisuitgangen op de accessoireprint kunnen in totaal met max. 2 A (230 V) worden last.

Hoofdproduct

Spanningaansluiting

PCM S40/S42 is aangesloten op een geaarde enkelfasige wandcontactdoos of een permanente installatie. Voor permanente installaties moet vóór de PCM S40/S42 een schakelaar worden geplaatst met ten minste een scha- kelafstand van 3 mm.

6 Instellingen programmeren

De instellingen van de PCM S40/S42 kunnen vinstellen van de temperatuur (zonder geprogrammeerd via de startgids of rechtstreeks in het geactiveerde ruimtevoelers):

menusysteem in uw compatibele warmtepomp.

LET OP!

Zie ook de Installateurshandleiding voor compatibele warmtepomp.

Startgids

De startgids verschnt b de eerste keer opstartghaaf van het klimaatsysteem. Eén stap is normali de installatie van de warmtepomp, maar is ook te vinden, maar in sommige gevallen kunnen meerdere in menu 7.7. stappen nodig zn.

Menusysteem

Instellingen kunnen ook worden verricht in het teem.

MENU 7.2.1 - ACCESSOIRES TOEVOEGEN/VERWDEREN

Hier kunt u accessoires toevoegen of verwderen.

Selecteer: "Passieve koeling 2-leidingen".

MENU 1.1 - TEMPERATUUR

Hier kunt u temperatuurinstellingen voor uw installatie verrichten.

MENU 1.1.2 - KOELING

Stel de temperatuur (met geïnstalleerde geactiveerde ruimtevoelers):

Instelbereik: 5 - 35°C

De waarde in het display wordt weergegeven peratuur in °C als de zone wordt geregeld te sensor.

LET OP!

Een langzaam klimaatsysteem, zoals bvoor-naam beeld een vloerverwarming, is mogelijk niet geschikt voor regeling met behulp van ruimte-sensoren.

Instelbereik: -10 - 10

Het display geeft de instelwaarde voor verwarming/koe- uw ling weer (verschuiving stookln). Verhoog of verlaag de waarde op het display om de binnentemperatuur te verhogen of te verlagen.

Het aantal stappen dat de waarde moet worden gew zigd voor één graad verschil in de binnentemperatuur

tenghaaf van het klimaatsysteem. Eén stap is normali voldoende maar in sommige gevallen kunnen meerdere stappen nodig zn.

De gewenste waarde instellen. De nieuwe waarde word weergegeven aan de rechterkant van het symbool op het home-scherm koeling.

menusys-

TIP

Wacht 24 uur voordat u een nieuwe instelling invoert, zodat de kamertemperatuur td heeft te stabiliseren.

Indien het buiten koud is en de kamertemperatuur te laag is, verhoogt u de stookln in mer 1.30.1 met één stap.

Indien het buiten koud is en de kamertemperatuur te hoog is, verlaagt u de stookln in mer 1.30.1 met één stap.

en

Indien het buiten warm is en de kamertemperatuur te laag is, verhoogt u de waarde in me 1.1.1 met één stap.

Indien het buiten warm is en de kamertemperatuur te hoog is, verlaagt u de waarde in met 1.1.1 met één stap.

als tem-

iMENU ru1m3 - INSTELLINGEN RUIMTESENSOR

Hier selecteert u de zone waartoe een sensor behoo Het is mogelijk meerdere ruimtesensoren aan te sluiten voor iedere zone. ledere ruimtesensor kan een unieke -naam krgen.

De regeling van verwarming, koeling, vochtigheid Hien kunt u, als er speciale eisen zijn, uw eigen koe ventilatie wordt geactiveerd door op de betrefferdëren door de gewenste aanvoertemperaturen in te optie te tikken. Welke opties worden weergegestehen is voor verschillende buitentemperaturen.

afhankelk van het geïnstalleerde type sensor. Als de

regeling niet wordt geactiveerd, is de sensor gegeven sensor.

deAavwecertemp.

Instelbereik: -5 - 40 °C

LET OP!

Een langzaam verwarmingssysteem, zoals voorbeeld vloerverwarming, is mogelijk niet geschikt voor regeling met behulp van r sensoren.

Afhankelk van het gebruikte accessoire kan het instelbereik variëren.

MENU 7.1.2.7 - SNELHEID BRONPOMP

Verricht hier de instellingen voor de snelheid van de bronpomp.

MENU 1.30.2 - CURVE, KOELING (ACCESSOIRE VEREIST)

Curve, koeling

Instelbereik: 0 - 9

Snelheid in passieve koeling

Snelheid in passieve koeling: Hier stelt u de snelheid waarmee de bronvloeistofpomp tijdens passieve koeling

In het menu "Curve, koeling" kunt u de koelcurve voor

uw huis bekken. De koelcurve is bedoeld om, ramen met de stookln, ongeacht de buitentemperatuur, voor MENU 7.1.7 - KOELING

een gelkmatige binnentemperatuur te zorgen en dus menu bevat submenu's waar u geavanceerde inste voor een energiezuinige werking. Aan de hand van deze kunt invoeren voor tdens koeling.

curves bepaalt de installatie de temperatuur van het water naar het verwarmingssysteem, de aanvoertempe- MENU 7.1.7.2 - VOCHTREGELING

ratuur en dus de binnentemperatuur. Hier selecteert u alleen weergegeven als er een vochtsensor is de curve en leest u af hoe de aanvoertemperatuur. Geinstallerd en als koeling is geselecteerd.

verschillende buitentemperaturen verandert. Het num-

mer rechts van "systeem" laat het systeem zien waar Voorkom condensvorm. in koude

voor u de curve hebt geselecteerd.

LET OP!

Moet worden beperkt b vloerkoeling min. aanvoer temp. om condensatie te voorko

en Voorkam condensvorm. in koude

Instelbereik: aan/uit

Begrenzing RV in koude

Instelbereik: aan/uit

Koeling in systeem met 2 leidingen

Om de bedrijfsstand "koeling" te kunnen toestaan, moet

de gemiddelde temperatuur hoger zijn dan de ingestelde waarde voor "start koelen" in het menu 7.1.10.2 instelling automatische stand". Het is ook mogelijk koelen te begrenzing HV in koude: Als deze functie is geactive wordt de temperatuur geregeld om de gewenste relatieve vochtigheid (RH) te bereiken.

Voorkom condensvorm. in koude: Als deze functie is geactiveerd, wordt condensatie in de leidingen voorkomen.

Regrenzing RV in koude: Als deze functie is geactivee ingesteide wordt de temperatuur geregeld om de gewenste relatie vochtigheid (RH) te bereiken.

ling automatische stand". Het is ook mogelijk activeren door de bedrijfsstand "handmatig" te ren in het menu 4.1 "Bedrfsstand".

De koelingsinstellingen voor het afgiftesysteem ingesteld in het binnenklimaatmenu, menu 1.

MEN 7.1.7.3 - SYSTEEMINSTELLINGEN KOELING

worden

MENU 1.30.7 - EIGEN CURVE

Curve 0 moet worden geselecteerd om stookln toe te passen.

eigen

MENU 7.1.10.2 - INSTEL. AUTO-MODUS®

Start koeling

Instelbereik: 15 - 40 °C

Filtertd

Instelbereik: 0 - 48 u

Td tussen koelen en verwarmen

Instelbereik: 0 - 48 u

Gebruikt als koel/verw-sensor

SKoeling b te hoge kamertemp: Hier kunt u instellen hoeveel de kamertemperatuur boven de gewenste temperatuur kan stgen voordat de installatie overschakelt naar koelen.

MENU 7.5.3 - GEFORC. REGELING

Hier kunt u de verschillende componenten in de insta latie geforceerd sturen. De belangrijkste veiligheidsfunc- ties blven echter actief.

Voorzichtig!

Geforceerde regeling is alleen bedoeld b het onderzoeken van problemen. Elk ander gebruik van de functie kan schade veroorzaken aan de onderdelen van uw klimaatsysteem.

Auto: Als de bedrijfsmodus is ingesteld op "Auto", selecteert de installatie wanneer een start en stop van de bverwarming en koelen/verwarmen is toegestaan, af-hankelk van de gemiddelde buitentemperatuur.

LET OP!

Voor systemen waar de verwarming en koeling dezelfde leidingen delen, kan "Stop verwarming" niet hoger worden ingesteld dan "Start koeling" als er geen koelings-/verwarmingssensor is.

Filtertijd: U kunt de tijd instellen waarover de gemiddelde buitentemperatuur wordt berekend. Als u 0 selecteert, wordt de huidige buitentemperatuur gebruikt.

Td tussen koelen en verwarmen: Hier kunt u instellen hoe lang de installatie wacht tot deze terugkeert naar verwarmen als er geen behoefte meer is aan koelen of omgekeerd.

Gebruikt als koel/verw-sensor

Hier selecteert u de sensor die gebruikt wordt voor koeling/verwarming. Als BT74 is geïnstalleerd, is deze optie vooraf ingesteld en is er geen andere optie beschikbaar.

Instelw. koel-/verwarm.sensor. Hier kunt u de binnen-temperatuur instellen waarb de installatie schakelt tussen verwarming en koeling.

Verw. b te lage kamertemp: Hier kunt u instellen hoeveel de kamertemperatuur onder de gewenste temperatuur kan dalen voordat de installatie overschakelt naar verwarmen.

			PCM S42PCM S40
			2822mmAansluiting, w
			3528mmAansluiting, ko
			635515mmHoogte (exc
			600600mmBreedte
			415415mmDiepte
			5642kgGewicht
			25 - 6025 - 52WVern
Bestemd voor warmtepompen	0/35 °C		10 - 175 - 8kW b
Stoffen conform Richtln (EG) nr. 1907/2006, artikel 33 (Reach)		Lood in koperen onderdelen	lood in koperen onderdelen
Onderdeelnr.		067 625	067 626

CAPACITEITSCHEMA

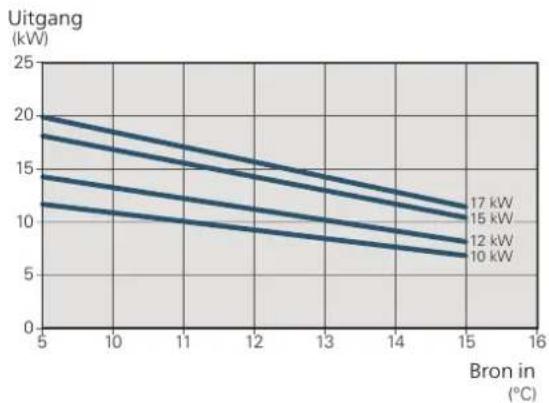

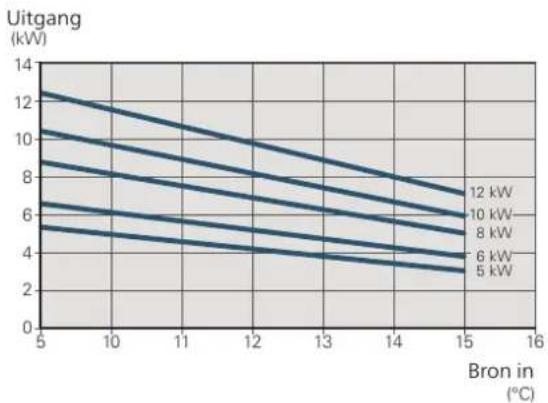

Nominale doorstroming van het verwarmingssysteem en het bronsysteem voor het relevante formaat warmtepomp en 23°C ingaande temperatuur naar PCM S40/S42.

PCM S40

PCM S42

Elektrisch schema

1 . | 2 | ∧ 3 | 4 | ∨ 5 | 6 | 7 | 8

NIBE Energietechniek B.V.

Energieweg 31, 4906 CG

Teld [phone]

[e-mail]

nibenl.nl

ABK-Qviller AS

Voor landen die niet in deze Ist staan, kunt u contact opnemen met NIBE Sweden of kunt u kken op nibe.eu voor meer informatie.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Deze handleiding is een publicatie van NIBE Energy Systems. Alle productillustraties, feiten

en speci caties zn gebaseerd op informatie beschikbaar op het moment van

van de publicatie. NIBE Energy Systems behoudt zich het recht voor op feitelijke ofl befdouten

in deze handleiding.
