Type product	Gaswandketel
Merk	Atag
Model	i28ECZ
Categorie	HR-ketel (hoog rendement)
Vermogen (cv)	28 kW
Vermogen (warm water)	28 kW
Afmetingen (H x B x D)	700 x 450 x 300 mm
Gewicht	35 kg
Gas aansluiting	3/4"
CV aansluiting	3/4"
Rendement	107% (HR++)
Energielabel	A
Geluidsniveau	< 50 dB(A)
Combinatieketel	Ja, voor verwarming en warm tapwater
Modulerend vermogen	Ja
Ontsteking	Elektronisch (ionisatie)
Waterdruk (cv)	1,0 - 2,0 bar
Onderhoud	Jaarlijks door erkend installateur
Veiligheidsvoorzieningen	Vorstbeveiliging, luchtafsluiter, oververhittingsbeveiliging
Reparatie en onderdelen	Vervangbare pomp, ventilator, brander, printplaat
Serienummer locatie	Op het typeplaatje aan de onderzijde

Veelgestelde vragen - i28ECZ Atag

Hoe stel ik de waterdruk van de Atag i28ECZ in?

De ideale waterdruk ligt tussen 1,0 en 2,0 bar. Gebruik de vulkraan (meestal onder de ketel) om water bij te vullen. Draai de kraan langzaam open, lees de manometer af en sluit de kraan zodra de juiste druk is bereikt.

Wat betekenen de storingscodes op de i28ECZ?

Storingscodes worden weergegeven op het display. Raadpleeg de handleiding voor een volledige lijst. Veelvoorkomende fouten zijn E01 (ontstekingsfout) en E04 (oververhitting). Reset de ketel door de stroom 10 seconden uit te schakelen.

Hoe kan ik de cv-ketel ontluchten?

Zet de ketel uit en laat deze afkoelen. Zoek het ontluchtingsventiel (meestal op de pomp of radiator). Open het ventiel met een sleutel tot er water komt, sluit het daarna. Herhaal indien nodig.

Wat is het stroomverbruik van de i28ECZ?

Het elektrisch vermogen is circa 120 W tijdens normaal bedrijf. De ketel verbruikt alleen stroom voor de pomp, ventilator en elektronica.

Hoe moet ik de Atag i28ECZ onderhouden?

Laat de ketel jaarlijks onderhouden door een erkend installateur. Dit omvat controle van de brander, warmtewisselaar, gasdruk en veiligheidsvoorzieningen. U kunt zelf de waterdruk controleren en bijvullen.

Wat is het rendement van de i28ECZ?

De ketel heeft een HR++ rendement van circa 107% (berekend op bovenwaarde). Dit betekent een zeer efficiënte verbranding en laag gasverbruik.

Kan ik de i28ECZ gebruiken voor vloerverwarming?

Ja, de ketel is geschikt voor vloerverwarming mits de aanvoertemperatuur correct wordt ingesteld (max. 45°C). Gebruik een mengverdeler om de temperatuur te regelen.

Hoe werkt de warmwaterregeling?

De ketel levert warm water via een platenwarmtewisselaar. U stelt de gewenste temperatuur in op het display. De ketel moduleert automatisch om de ingestelde temperatuur te handhaven.

Is de ketel geschikt voor een standleiding?

Ja, de Atag i28ECZ is geschikt voor aansluiting op een standleiding (gemeenschappelijke rookgasafvoer). Raadpleeg een installateur voor de juiste aansluiting en controle.

Waar vind ik het serienummer van de i28ECZ?

Het serienummer staat op het typeplaatje aan de onderzijde van de ketel. U heeft dit nodig voor registratie en onderhoud.

GEBRUIKSAANWIJZING i28ECZ Atag

Gebruikshandleiding Installatie- en servicemanual

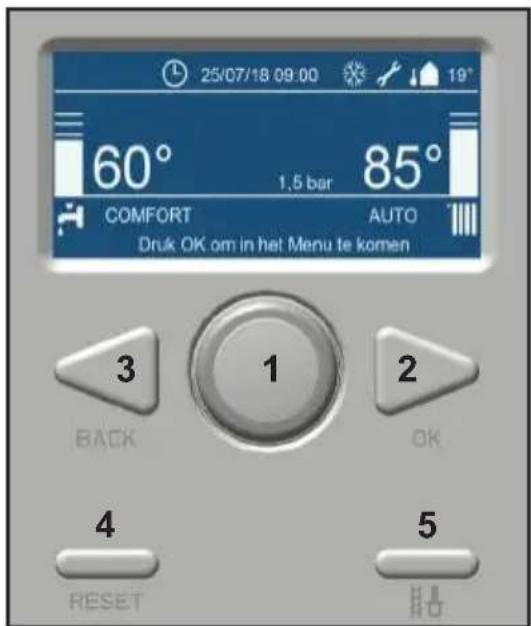

Korte verklaring van symbolen en tekens van het beeldscherm en toetsen

25/07/18 09:00 19° 60° 1,5 bar 85° COMFORT AUTO Druk OK om in het Menu te komen 3 1 2 BACK OK 4 RESET 5

Uitleg van de toetsen

1. Draaiknop Draai de knop naar links of naar rechts om door de beschikbare menu-opties te bladeren
2. OK-Toets Druk hierop om een optie te selecteren / bevestigen
3. BACK-Toets Druk hierop om een scherm terug te gaan

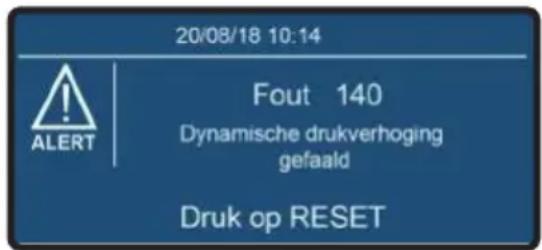

4. RESET-Toets Druk hierop om een foutcode te resetten
5. Schoorsteenveger- Niet gebruiken! Alleen voor functie-Toets erkende onderhouds- of servicetechnicus

Buitentemperatuur (indien aangesloten)

Storingsindicatie (met Code)

Pomp continu aan / Knippert indien vorstbescherming actief is

Zichtbaar indien ketel in bedrijf is voor verwarming of warm water.

Warmwaterprogramma. Een vierkant om het kraan symbool geeft aan dat het warmwaterprogramma is ingeschakeld

Verwarmingsprogramma. Een vierkant om het radiatorsymbool geeft aan dat de centrale verwarming is ingeschakeld

COMFORT*

Warmwater wordt voorverwarmd en warm gehouden Warmwater is niet voorverwarmd

*Comfort: Af fabriek is de ketel ingesteld op de Comfort-functie. Deze functie houdt de warmwatervoorziening op een temperatuur van ca. 60°C. Het voordeel hiervan is dat de ketel bij warmwatervraag direct warm water levert.
**Eco: Indien de Eco-functie** is ingeschakeld duurt het mogelijk enkele ogenblikken langer voordat er warm water uit de geopende warmwaterkraan stroomt.

Keteltemperatuur instellen (CV) ^1)

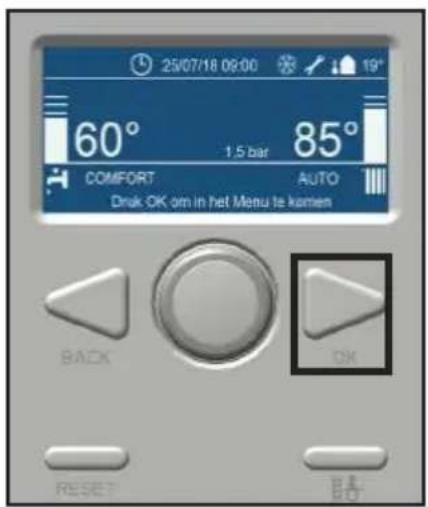

1. Vanaf het startscherm, Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig menu oplicht. Druk op OK.

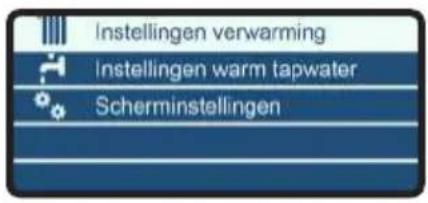

3. Tekstregel Instellingen verwarming licht op. Druk op OK.
4. Tekstregel Temperatuur verwarming licht op. Druk op OK.
5. Tekstregel T set Z1 licht op. Druk op OK. Opmerking: T set Z2 en T set Z3 zijn inactief.
6. Draai aan de knop totdat de gewenste temperatuur op het scherm verschijnt. Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het startscherm wordt weergegeven.

Warmwatertemperatuur instellen (WW)

1. Vanaf het startscherm, Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig menu oplicht. Druk op OK.
3. Draai aan de knop totdat tekstregel Instellingen warm tapwater oplicht. Druk op OK.
4. Tekstregel Insteltemperatuur warmwater licht op. Druk op OK.
5. De actuele warmwatertemperatuur wordt weergegeven. Druk op OK.
6. Draai aan de knop totdat de gewenste temperatuur op het scherm verschijnt. Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het startscherm wordt weergegeven.

Inhoud Gebruikshandleiding

1. Inleiding....4
2. Veiligheid ....4
3. Ketelbeschrijving ....5
4. Beeldscherm en toetsen....6

4.1 Warmwater- en verwarmingsprogramma 7
4.2 Opvragen van ketelinformatie (info-functie)....8
4.5 Pompfunctie en vorstbescherming....9

1. Vullen en ontluchten van ketel en cv-installatie....11
2. Storing, onderhoud en garantie 12
3. Milieu en afvalverwerking....13

Let op!

Het is in uw belang dat wij weten dat u een ATAG product heeft.

Stuur daarom de Garantiekaart volledig ingevuld aan ons retour.

Alleen zo kunnen wij u volledig van dienst zijn.

Inhoud Installatie & Service Manual

1 Inleiding....18
2 Regelgeving....18
3 Technische speci caties....20
4 Afmetingen 22
5 Leveringsomvang....23
6 Ketelbeschrijving 23
7 Ophangen van de ketel 25
8 Aansluiten van de ketel 26
9 Elektrische aansluiting....40
10 Vullen en ontluchten van ketel en cv-installatie....44
11 Ketelregeling....45
12 In werking stellen van de ketel 60
13 Instellingen 65
15 Onderhoudswerkzaamheden 72
16 Storingsmelding 78

Bijlage A Toevoegmiddelen systeemwater 81

Bijlage B Weerstandstabel....82

Bijlage C Conformiteitsverklaring....83

Werkzaamheden aan het toestel mogen alleen door gekwalificeerd personeel met gekalibreerde apparatuur plaatsvinden.

1 Inleiding

Deze gebruikshandleiding beschrijft de werking en de bediening van de ATAG i zone-Serie cv-ketel. Dit deel van de handleiding is bedoeld voor de gebruiker. Voor installatie en in bedrijf stellen is er een apart installatievoorschrift voor de installateur.

Lees deze gebruikshandleiding goed door voordat u enige handeling aan het systeem verricht.

Raadpleeg bij twijfel en storingen altijd uw installateur.

ATAG Verwarming behoudt zich het recht voor om haar producten te wijzigen zonder voorafgaande mededeling.

2 Veiligheid

Werkzaamheden aan de ketel mogen alleen door gekwalificeerd personeel met gekalibreerde apparatuur plaatsvinden. Bij vervanging van onderdelen mogen uitsluitend ATAG Service-onderdelen toegepast worden.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies over het veilig gebruik van het apparaat hebben gekregen en de daaruit voortvloeiende risico's begrijpen.

Kinderen mogen niet met het apparaat spelen.

Schoonmaak en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

Indien u gas ruikt:

• Geen open vuur! Niet roken!
• Geen licht in- of uitschakelen of andere elektrische schakelaars bedienen
• Geen telefoon gebruiken
• Gashoofdkraan sluiten
• Ramen en deuren openen
• Huisbewoners waarschuwen en gebouw verlaten
• Gasleverancier of installateur pas buiten het gebouw bellen

Corrosiebescherming

Gebruik geen sprays, chloor-houdende reinigingsmiddelen, oplosmiddelen, verf etc. in de omgeving van het toestel of bij de luchttoevoer van het toestel. Deze stoffen hebben een ongunstige invloed op het toestel en kunnen tot corrosie leiden met storingen tot gevolg.

Controle van het cv-water

Controleer regelmatig de waterdruk van de cv-installatie.

Gebruik bij het vullen altijd drinkwater.

Het toevoegen van chemische middelen zoals vorst- en corrosiebeschermingsmiddelen (inhibitoren) is toegestaan, mits voldaan is aan de waterkwaliteitsvoorschriften beschreven in de installatievoorschriften. Neem bij twijfel contact op met uw installateur.

Legionella

Na langdurige afwezigheid (langer dan 1 week) moet de drinkwaterinstallatie minimaal 5 minuten met volledig geopende warmwaterkraan in een goed geventileerde ruimte (open raam) gespoeld worden voordat er tapwater gebruikt wordt.

De tapwatertemperatuur mag niet lager ingesteld zijn dan 60°C.

3 Ketelbeschrijving

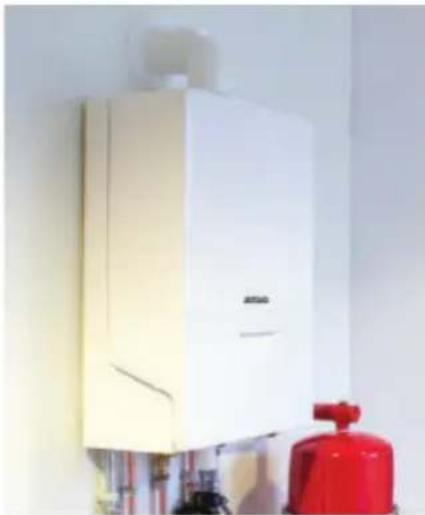

De ATAG i zone-Serie is een gesloten, condenserend en modulerende cv-ketel al of niet voorzien van een geïntegreerde warmwatervoorziening en voldoet aan de Europese norm (CE). Een conformiteitsverklaring is op te vragen bij de fabrikant.

Het gebruiksrendement van de ketel is zeer hoog, de stralings-, convectie- en stilstandsverliezen zijn laag. De uitstoot van schadelijke stoffen ligt ver beneden de hiervoor vastgestelde norm, zodat de ketel ruim voldoet aan de Gaskeur-eisen:

GASKEUR HR HR Verwarming CW Comfort Worm Water 4

Gaskeur HR (Hoog Rendement)

Gaskeur CW (Comfortklasse Warmwater)

GASKEUR HR HR Forwarding CW Comfort Wave Water 5

Toelichting Gaskeur CW

Het CW-label maakt duidelijk in welke warmwaterklasse een ketel valt en voor welke toepassing de ketel het meest geschikt is. De tabel geeft hierover meer duidelijkheid. Voor meer informatie over Gaskeur: http://diensten.kiwa.nl/

Gaskeurlabels ATAG i zone-Serie

Gaskeur Comfortklasse Warmwater (CW)
	Toepassingsklassen	Keuken(60°C)	Douche(40°C)	Bad(40°C)
CW3 Keuken of douche of bad (100 l.) ≥ 3,5 10 ≤ 12
CW4	Keuken of douche of bad (120 l.)	≥3,5	≥ 12,5	≤ 11
CW5	Keuken of douche of bad (150 l.)	≥ 3,5	≥ 12,5	≤ 10
CW6	Keuken en douche ≥ 3,5 ≥ 12,5
	Keuken en bad (150 l.) ≥ 3,5		-	≤ 10
	Bad (200 l.)	-	-	≤ 10

≥ = Minimale waterhoeveelheid in liter/min.
≤ = Maximale tijdsduur in minuten

Vanaf fabriek is de ketel zo ingesteld dat de ketel voldoet aan Gaskeur CW (m.u.v. propaan). Alle eventuele wijzigingen doen het Gaskeurlabel teniet.

Indien op de ketel of thermostaat de warmwaterinstelling tov fabrieksinstelling gewijzigd wordt kan dit mogelijk de conformiteit met het Gaskeurlabel beinvloeden.

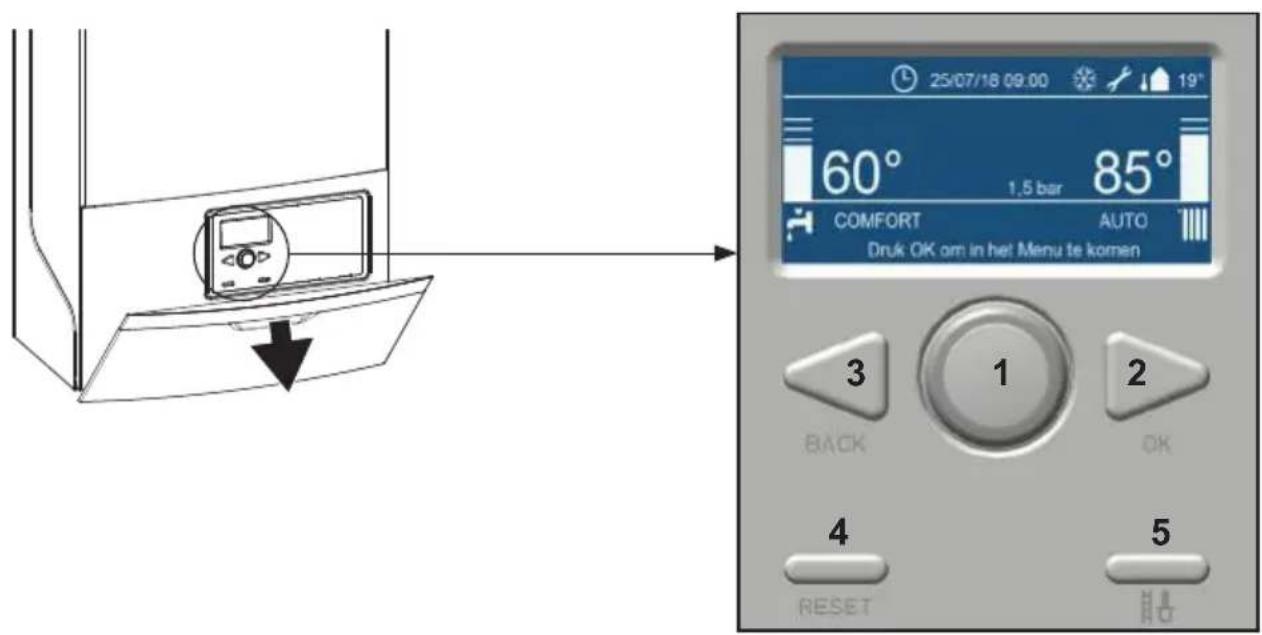

4 Beeldscherm en toetsen

De ketel is aan de voorzijde voorzien van een klep. Deze klep geeft toegang tot het beeldscherm en toetsen. Trek de handgreep van de klep naar voren om te openen.

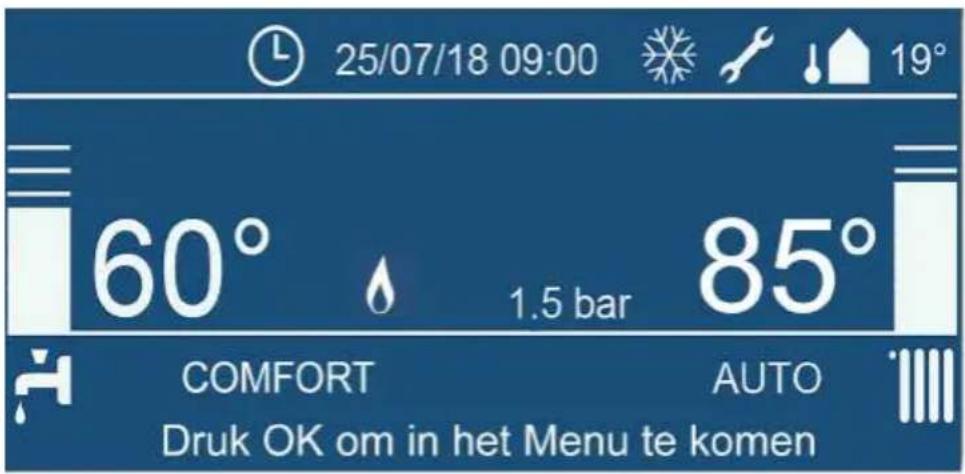

25/07/18 09:00 19° 60° 1,5 bar 85° COMFORT AUTO Druk OK om in het Menu te komen 3 1 2 BACK OK 4 5 RESET

Na het openen van de klep treft u op de binnenzijde van de klep een kort overzicht aan met de betekenis van de toetsen en symbolen. Deze zijn hierna verder beschreven.

Het beeldscherm toont standaard de actuele waterdruk in bar en de symbolen van de ingeschakelde programma's.

De stuurautomaat heeft een "slaapmodus" als er binnen een bepaalde tijd geen toets wordt ingedrukt. Activering gebeurt door elke toetsbewerking.

Uitleg van de toetsen

1. Draaiknop Draai de knop naar links of naar rechts om door de beschikbare menu-opties te bladeren
2. OK-Toets Druk hierop om een optie te selecteren / bevestigen
3. BACK-Toets Druk hierop om een scherm terug te gaan
4. RESET-Toets Druk hierop om een foutcode te resetten
5. Schoorsteenveger- functie-Toets Niet gebruiken! Alleen voor erkende onderhouds- of servicetechnicus

25/07/18 09:00 19° 60° 1.5 bar 85° COMFORT AUTO Druk OK om in het Menu te komen

Buitentemperatuur (indien aangesloten)

Storingsindicatie (met Code)

Pomp continu aan / Knippert indien vorstbescherming actief is

Zichtbaar indien ketel in bedrijf is voor verwarming of warm water.

COMFORT*

ECO**

Warmwaterprogramma. Een vierkant om het kraan symbool geeft aan dat het warmwaterprogramma is ingeschakeld

Verwarmingsprogramma. Een vierkant om het radiatorsymbool geeft aan dat de centrale verwarming is ingeschakeld

Warmwater wordt voorverwarmd en warm gehouden

Warmwater is niet voorverwarmd

* Comfort: Af fabriek is de ketel ingesteld op de Comfort-functie. Deze functie houdt de warmwatervoorziening op een temperatuur van ca. 60°C. Het voordeel hiervan is dat de ketel bij warmwatervraag direct warm water levert.
** Eco: Indien de Eco-functie** is ingeschakeld duurt het mogelijk enkele ogenblikken langer voordat er warm water uit de geopende warmwaterkraan stroomt.

4.1 Warmwater- en verwarmingsprogramma

Keteltemperatuur instellen (CV) ^1)

1. Vanaf het startscherm. Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig menu oplicht. Druk op OK.
3. Tekstregel Instellingen verwarming licht op. Druk op OK.
4. Tekstregel Temperatuur verwarming licht op. Druk op OK.
5. Tekstregel T set Z1 licht op. Druk op OK. Opmerking: T set Z2 en T set Z3 zijn inactief.
6. Draai aan de knop totdat de gewenste temperatuur op het scherm verschijnt. Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het startscherm wordt weergegeven.

Warmwatertemperatuur instellen (WW)

1. Vanaf het startscherm. Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig menu oplicht. Druk op OK.
3. Draai aan de knop totdat tekstregel Instellingen warm tapwater oplicht. Druk op OK.
4. Tekstregel Insteltemperatuur warmwater licht op. Druk op OK.
5. De actuele warmwatertemperatuur wordt weergegeven. Druk op OK.
6. Draai aan de knop totdat de gewenste temperatuur op het scherm verschijnt. Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het startscherm wordt weergegeven.

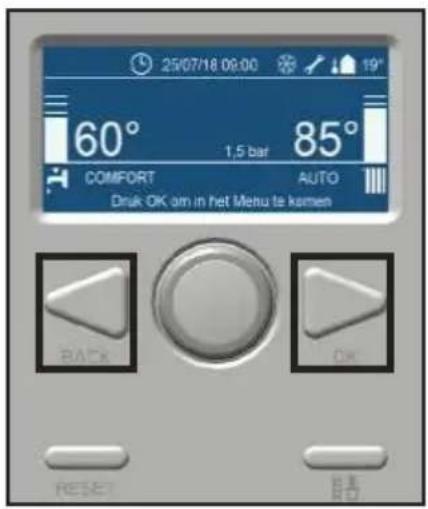

4.2 Ketelinformatie

Om toegang te krijgen tot de ketelinformatie, gaat u als volgt te werk:

25/07/18 06:00 60° 1,5 bar 85° COMFORT AUTO: Drink OK aim in het Menu te kamen BACK OK RESET 貼

De ketelinformatie is toegankelijk via een code.

1 Vanaf het startscherm. Druk gedurende 7 seconden gelijktijdig op de BACK- en de OK-toets.

Code invoeren Technische code invoeren 007 Opslaan

2 Draai aan de knop om 007 als technische Code te selecteren. Druk op OK.

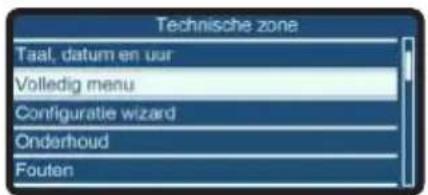

Technische zone Taal, datum en uur Volledig menu Configuratie wizard Onderhoud Fouten

3 Draai aan de knop totdat tekstregel Volledig menu oplicht. Druk op OK.

Als voorbeeld nemen we de 8.3.0 Ingestelde temperatuur CV.

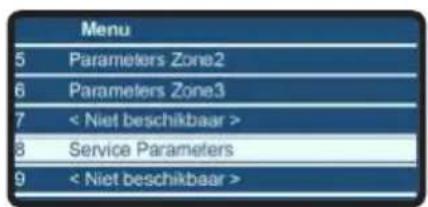

Menu 5 Parameters Zone2 6 Parameters Zone3 7 < Niet beschikbaar > 8 Service Parameters 9 < Niet beschikbaar >

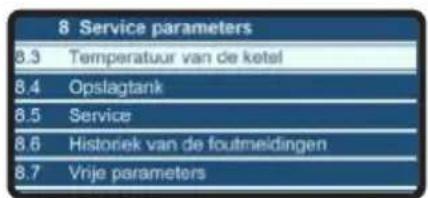

4 Draai aan de knop totdat tekstregel 8 Service-Parameter oplicht. Druk op OK.

8 Service parameters 8.3 Temperatuur van de ketel 8.4 Opslagtank 8.5 Service 8.6 Historiek van de foutmeldingen 8.7 Vrije parameters

5 Draai aan de knop totdat tekstregel 8.3 Temperatur van de ketel oplicht. Druk op OK.

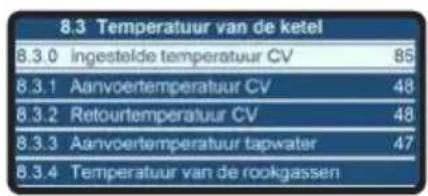

8.3 Temperatuur van de ketel 8.3.0 Ingestelde temperatuur CV 85 8.3.1 Aanvoertemperatuur CV 48 8.3.2 Retourtemperatuur CV 48 8.3.3 Aanvoertemperatuur tapwater 47 8.3.4 Temperatuur van de rookgassen

6 Tekstregel 8.3.0 Ingestelde temperatuur CV licht op. Druk op OK.

8.3.0 Ingestelde temperatuur CV 85°C

Het scherm links verschijnt.

Een lijst met de meest voorkomende ketelinformatie vindt u in de onderstaande tabel

8.2.2 Snelheid	van de ventilator in Rpm
8.2.8 Ketelvermogen in kW
8.2.9 Systeemwaterdruk in bar
8.3.0 Ingestelde temperatuur CV in °C
8.3.1 Aanvoertemperatuur CV in °C
8.3.2 Retourtemperatuur CV in °C
8.3.3 Aanvoertemperatuur tapwater in °C
8.3.5 Buitentemperatuur (alleen met aangesloten buitensensor) in °C
8.7.5 Ionisatiestroom in μA

4.3 Pompfunctie en vorstbescherming

Standaard staat de ketel ingesteld, dat de pomp bij warmtevraag voor cv of ww inschakelt. Het in- en uitschakelen wordt geheel door de regeling aangestuurd.

Vorstgevaar

Indien er vorstgevaar voor de cv-installatie bestaat en er geen buitenvoeler is aangesloten, is het raadzaam de pomp continu te laten draaien. Ga als volgt te werk:

25/07/18 09:00 60° 1.5 bar 85° COMFORT AUTO Druk OK om in het Menu te kamen BACK OK RESET BA

Programmatie / manueel Zomer / Winter / OFF Volledig menu

Instellingen verwarming Instellingen warm tapwater Scherminstellingen

1 Vanaf het startscherm. Druk op OK.

2 Draai aan de knop totdat tekstregel Volledig menu oplicht Druk op OK.

3 Tekstregel Instellingen verwarming licht op. Druk op OK.

temperatuur verwarming Timer Holidays Pomp Continu Aan option AUTO doorie-regulating Pruk op OK Pomp Continu Aan

4 Draai aan de knop totdat tekstregel t.

Pomp Continu Aan Druk op OK. Indien de pomp continu is beatscherm weergegeve

5 Draai aan de knop totdat tekstregel Ingeschakeld oplicht.

gekozen wordt dit op het n met:

Vorstbescherming van de installatie

Indien er een buitenvoeler is aangesloten, dan zorgt de regeling voor de aansturing van de pomp:

• Bij buitentemperaturen tussen +1,5 en -5°C draait de pomp om de 6 uur voor 10 min.
• Bij buitentemperaturen beneden -5°C zal de pomp continu draaien.

Tijdens deze functie zal het symbol knipperen.

Vorstbescherming van de ketel

Indien er geen buitenvoeler is aangesloten en de aanvoersensor (T1) registreert een watertemperatuur van 5°C of lager, zal de ketelbrander inschakelen. De ketel blijft ingeschakeld tot een aanvoerwatertemperatuur bereikt wordt van 10°C (gemeten aan de aanvoersensor) en de ketel zal weer uitschakelen.

Tijdens deze functie zal het symbol knipperen.

5 Vullen en ontluchten van ketel en cv-installatie

De cv-installatie dient gevuld te worden met drinkwater. Voor het vullen van de cv-installatie gebruikt u de vul- en aftapkraan. Het vullen gaat als volgt:

1 Steek de stekker in de wandcontactdoos;
2 Sluit de vulslang aan op de koudwaterkraan;
3 Vul de slang geheel met drinkwater;
4 Sluit de gevulde vulslang aan op de vul- en aftapkraan van de cv-installatie;
5 Waterdruk wordt op het startscherm weergegeven;
6 Open de vul- en aftapkraan;
7 Open de koudwaterkraan;
8 Vul langzaam de cv-installatie tot 1,5-1,7 bar:

Als de waterdruk boven 1,3 bar komt wordt een automatisch ontluchtingsprogramma gedurende ca. 7 Minuten actief. Op het beeldscherm wordt "Systeem ontluchting actief" weergegeven.

9 Sluit koudwaterkraan;

10 Ontlucht de gehele cv-installatie: begin op het laagste punt;

11 Controleer waterdruk en vul eventueel bij tot 1,5 tot 1,7 bar;

12 Zorg dat de koudwaterkraan en de vul- en aftapkraan gesloten zijn;

13 Koppel de vulslang los;

14 Na beëindigen van het ontluchtingsprogramma (ca. 7 Min. / Beeldschermweergave "Systeem ontluchting actief") zal de ketel weer functioneren. Controleer regelmatig de waterdruk en vul (indien nodig) bij. De bedrijfsdruk in de installatie moet in koude toestand tussen de 1,5 en 1,7 bar zijn.

Het kan enige tijd duren voordat alle lucht uit een gevulde installatie is verdwenen. Zeker de eerste week kunnen geluiden hoorbaar zijn die wijzen op lucht. De automatische ontluchter in de ketel zal deze lucht laten verdwijnen, waardoor de waterdruk gedurende deze periode kan dalen en er water bijgevuld zal moeten worden.

6 Storing, onderhoud en garantie

In geval van een storing (dit wordt aangegeven door een nummercode op het beeldscherm) kunt u proberen de storing op te heffen door op de Reset-toets te drukken. Indien de storing zich blijft voordoen, neem dan spoedig contact op met uw installateur en geef de nummercode door.

Er zijn ook meldingen met een nummercode die geen storingen zijn. Deze meldingen heffen zichzelf naar verloop van tijd of na bijvullen (of aftappen) op. Het bedienen van de reset-toets heeft dan geen effect.

- Blokkering

Fout is van tijdelijke aard en heft zichzelf op of zal na enkele pogingen de ketel vergrendelen (fout)

- Fout

Fout betekent een vergrendeling van de ketel en kan alleen verholpen worden door een reset.

Hieronder vindt u een overzicht van de meest voorkomende blokkerings- en foutmeldingen:

101 Oververhitting
102 Druksensor Fout
104 Onvoldoende debiet
108 Druk < Pmin (< 0.7 bar), Systeem bijvullen vereist
1P4 Druk < Pmin (0.7 - 1.0 bar), Systeem bijvullen vereist
109 Druk te hoog (>Pmax)
110 Aanvoersensor fout (bv. open, kortgesloten, buiten range)
112 Retoursensor fout (bv. open, kortgesloten, buiten range)
114 Buitenvoeler fout (bv. open, kortgesloten, buiten range)
1P9 Dynamische drukverhoging 1x gefaald
140* Dynamische drukverhoging 2x gefaald (geen pompdetectie)
201 Warmwatersensor defect (Combi)
203 Boilersensor - open circuit (Solo)
303 PCB kaart fout
304 Te veel resets
501 Geen vlam gedetecteerd
612 Ventilator fout (ventilator start niet op)

Voorbeeld weergave storingsmelding

20/08/18 10:14 ALERT Fout 140 Dynamische drukverhoging gefaald Druk op RESET

Indien er lekkages in de ketel optreden, neem dan contact op met uw installateur.

ATAG adviseert, om jaarlijks een inspectie-/onderhoudsbeurt aan de ketel uit te voeren, echter minimaal elke 2 jaar een inspectiebeurt en elke 4 jaar een onderhoudsbeurt, afhankelijk van de in de garantievoorwaarden vermelde bedrijfsuren.

Sluit met uw installateur een onderhoudsovereenkomst af zodat het toestel periodiek gecontroleerd en afgesteld wordt.

De mantel van het toestel bestaat uit metalen en kunststof delen, die met een normaal (niet agressief) reinigingsmiddel schoon te maken zijn.

Zie voor de garantievoorwaarden de Garantiekaart die bij de ketel is geleverd.

7 Milieu en afvalverwerking

Dit product dient te worden ingeleverd bij een hiervoor aangewezen inzamelpunt, bijv. door dit in te leveren bij een hiertoe erkend verkooppunt bij aankoop van een gelijksoortig product, of bij een officiële inzameldienst voor de recycling van elektrische en elektronische apparatuur (EEA) en batterijen en accu's. Door de potentieel gevaarlijke stoffen die gewoonlijk gepaard gaan met EEA, kan onjuiste verwerking van dit type afval mogelijk nadelige gevolgen hebben voor het milieu en de menselijke gezondheid.

Uw medewerking bij het op juiste wijze afvoeren van dit product draagt bij tot effectief gebruik van natuurlijke bronnen.

Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, plaatselijke afvaldienst, officiële dienst voor klein chemisch afval of afvalstortplaats of uw leverancier.
