Merk	Atag
Model	Q51CR
Producttype	HR-ketel (Hoog Rendement)
Toepassing	Verwarming en warm water
Energielabel	A
Nominaal vermogen (CW)	25 kW
Max. warmwatercapaciteit	15 l/min (bij delta T 30°C)
Afmetingen (H x B x D)	700 x 400 x 300 mm
Gewicht	35 kg
Aansluiting gas	G1/2"
Aansluiting cv-water	G3/4"
Elektrische voeding	230 V / 50 Hz
Vermogensopname	110 W
Rendement (100% belasting)	109% (HR++)
CV-waterinhoud	1,5 liter
Max. werktemperatuur cv	90°C
Max. werkdruk cv	3 bar
Type rookgasafvoer	Concentrisch (60/100 mm)
Beschermingsgraad	IPX4
Geluidsniveau	< 50 dB(A)
Garantie	2 jaar (uitgebreid via Atag)
Onderhoudsinterval	Jaarlijks door erkende installateur

Veelgestelde vragen - Q51CR Atag

Hoe kan ik de waterdruk van mijn Atag Q51CR controleren?

De waterdruk kunt u aflezen op de manometer aan de voorzijde van de ketel. De ideale druk ligt tussen 1,5 en 2 bar. Bij te lage druk kunt u bijvullen via de vulkraan.

Wat moet ik doen als de ketel niet start?

Controleer of de stroomtoevoer en gastoevoer aan staan. Kijk of de thermostaat op een hogere temperatuur staat dan de kamertemperatuur. Als het probleem aanhoudt, raadpleeg dan de foutcode in het display en zoek deze op in de handleiding.

Hoe vaak moet ik onderhoud laten uitvoeren?

Het is aanbevolen om jaarlijks onderhoud te laten uitvoeren door een erkende installateur. Dit verlengt de levensduur van uw Atag Q51CR en garandeert een veilige werking.

Wat betekenen storingscodes op het display?

De Atag Q51CR geeft foutcodes weer zoals E01 (ontstekingsfout) of E05 (oververhitting). Raadpleeg de foutcode-tabel in de handleiding voor de exacte betekenis en bijbehorende maatregelen.

Kan ik de ketel zelf ontluchten?

Ja, via de automatische ontluchter of handmatig met de ontluchtingsschroef op de radiator. Let op: bij het ontluchten van de ketel dient u de druk in de gaten te houden.

Wat is het ideale CV-water?

Gebruik ontkalkt of gedemineraliseerd water om kalkaanslag te voorkomen. Vul altijd bij met een vulslang en een terugslagklep.

Hoe stel ik de warmwatertemperatuur in?

Draai aan de knop of navigeer via het menu naar de warmwaterinstelling. De aanbevolen temperatuur is 60°C om Legionella-bacteriën te voorkomen.

Mijn radiatoren worden niet warm, wat is de oorzaak?

Mogelijke oorzaken: te lage waterdruk, lucht in de leidingen, of een defecte pomp. Ontlucht de radiatoren en controleer de druk. Als dat niet helpt, neem dan contact op met een installateur.

Hoe zet ik de ketel uit voor een langere periode?

Zet de ketel in de vakantie- of vorstbeveiligingsstand via het menu. Dit voorkomt bevriezing en schakelt de verwarming uit. Sluit de gaskraan niet volledig af.

Waar vind ik het serienummer van mijn Atag Q51CR?

Het serienummer staat op het typeplaatje aan de onderzijde van de ketel of in de buurt van de aansluitingen. Dit nummer heeft u nodig voor garantie en onderhoud.

GEBRUIKSAANWIJZING Q51CR Atag

Gebruikshandleiding Installatie- en servicemanual

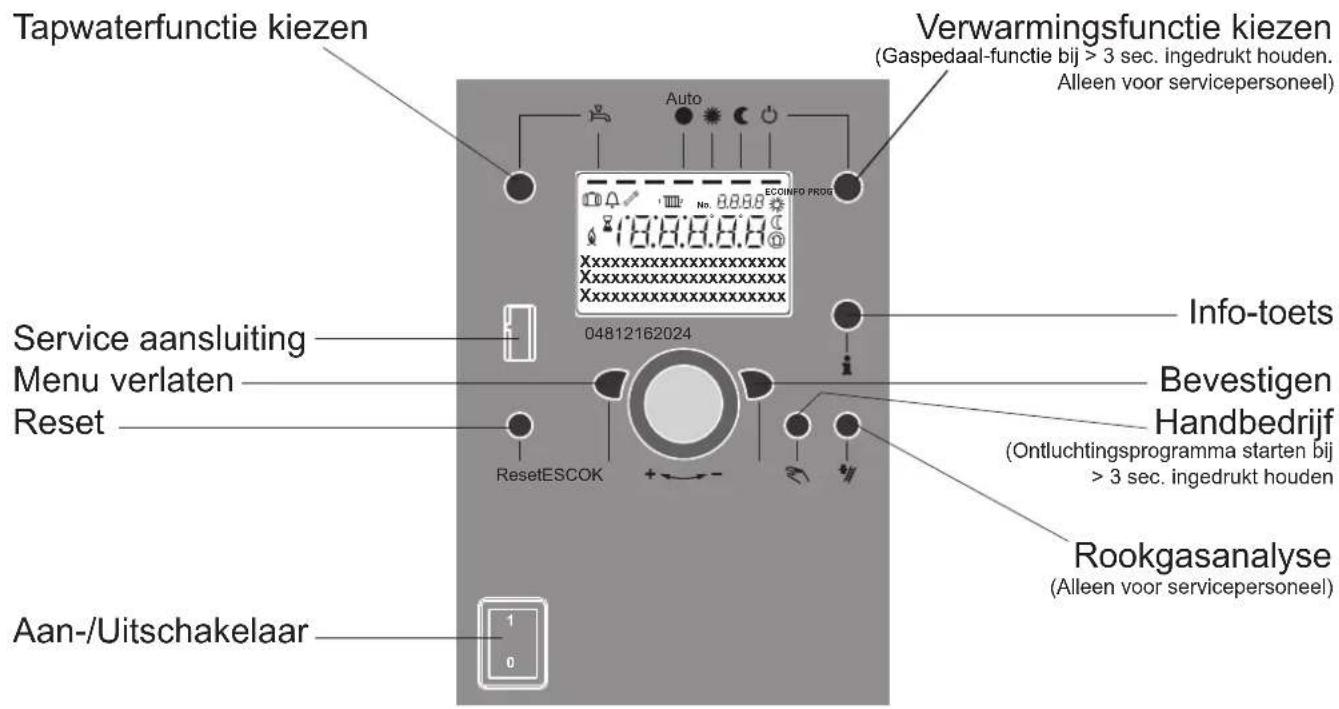

Korte verklaring van symbolen en tekens van het display en toetsen

Tapwaterfunctie kiezen Verwarmingsfunctie kiezen (Gaspedaal-functie bij > 3 sec. ingedrukt houden. Alleen voor servicepersoneel) Service aansluiting Menu verlaten Reset ResetESCOK Info-toets Bevestigen Handbedrijf (Ontluchtingsprogramma starten bij > 3 sec. ingedrukt houden Rookgasanalyse (Alleen voor servicepersoneel) Aan-/Uitschakelaar

Verwarmen met de ingestelde comfortwaarde*

Verwarmen met de ingestelde gereduceerde waarde*

Verwarmen met de ingestelde vorstbeschermingswaarde*

Proces bezig – a.u.b. wachten

Brander in werking

Foutmeldingen

INFO

Infoniveau geactiveerd

PROG

Programmering geactiveerd

ECO

Verwarming tijdelijk uitgeschakeld; ECO-functies actief

Vakantiefunctie actief

Verwarmingscircuit

Manuele bediening / schoorsteenvegermodus

No.

Nummer van de bedieningsregel (parameternummer)

* Functioneert alleen in combinatie met QAA55 regelaar. NIET met OT/Aan-uit regelaar.

Inhoud Gebruikshandleiding

1. Inleiding....4
2. Veiligheid....4
3. Ketelbeschrijving 5
4. Display en toetsen....6
   4.1 Bediening....7
5. Bijvullen cv-installatie 8
6. Overzicht van de hoofdfuncties....9
   6.1 Parameters eindgebruiker....10
   6.2 Info weergave 12
7. Buiten bedrijf stellen van de ketel....12
8. Storing, onderhoud en garantie....13
9. Milieu en afvalverwerking....13

Let op!

Het is in uw belang dat wij weten dat u een ATAG product heeft.

Stuur daarom de Garantiekaart volledig ingevuld aan ons retour.

Alleen zo kunnen wij u volledig van dienst zijn.

Inhoud Installatie & Service Manual

1 Inleiding....16
2 Regelgeving 16
3 Leveringsomvang....18
4 Ketelbeschrijving....18
5 Ophangen van de ketel....20
6 Aansluiten van de ketel....20
7 Externe boiler 32
8 Elektrische aansluiting 33
9 Ketelregeling 37
10 Inbedrijfstellen....63
11 Storingsindicatie....70

Bijlage A Technische specificaties 72

Bijlage B Toevoegmiddelen systeemwater....74

Bijlage C Afmetingen....75

Bijlage E Conformiteitsverklaring cv-ketel....77

Bijlage F Conformiteitsverklaring overstortventiel....78

1 Inleiding

Deze gebruikshandleiding beschrijft de werking en de bediening van de ATAG QR-Serie cv-ketel. Dit deel van de handleiding is bedoeld voor de gebruiker. Voor installatie en in bedrijf stellen zie het installatievoorschrift voor de installateur (pag. 15).

Lees deze gebruikshandleiding goed door voordat u enige handeling aan het systeem verricht.

Raadpleeg bij twijfel en storingen altijd uw installateur.

ATAG Verwarming behoudt zich het recht voor om haar producten te wijzigen zonder voorafgaande mededeling.

2 Veiligheid

Werkzaamheden aan de ketel mogen alleen door gekwalificeerd personeel met gekali-breerde apparatuur plaatsvinden. Bij vervanging van onderdelen mogen uitsluitend ATAG Service-onderdelen toegepast worden.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies over het veilig gebruik van het apparaat hebben gekregen en de daaruit voortvloei- ende risico's begrijpen.

Kinderen mogen niet met het apparaat spelen.

Schoonmaak en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

Indien u gas ruikt:

• Geen open vuur! Niet roken!
• Geen licht in- of uitschakelen of andere elektrische schakelaars bedienen
• Geen telefoon gebruiken
• Gashoofdkraan sluiten
• Ramen en deuren openen
• Huisbewoners waarschuwen en gebouw verlaten
• Gasleverancier of installateur pas buiten het gebouw bellen

Corrosiebescherming

Gebruik geen sprays, chloor-houdende reinigingsmiddelen, oplosmiddelen, verf etc. in de omgeving van het toestel of bij de luchttoevoer van het toestel. Deze stoffen hebben een ongunstige invloed op het toestel en kunnen tot corrosie leiden met storingen tot gevolg.

Controle van het cv-water

Controleer regelmatig de waterdruk van de cv-installatie.

Gebruik bij het vullen altijd drinkwater.

Het toevoegen van chemische middelen zoals vorst- en corrosiebeschermingsmiddelen (inhibitoren) is toegestaan, mits voldaan is aan de waterkwaliteitsvoorschriften beschreven in de installatievoorschriften. Neem bij twijfel contact op met uw installateur.

Legionella

Na langdurige afwezigheid (langer dan 1 week) moet de drinkwaterinstallatie minimaal 5 minuten met volledig geopende warmwaterkraan in een goed geventileerde ruimte (open raam) gespoeld worden voordat er tapwater gebruikt wordt. De tapwatertemperatuur mag niet lager ingesteld zijn dan 60°C.

CE

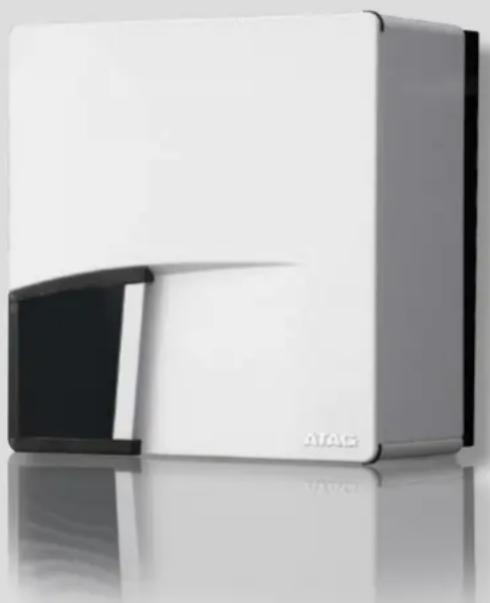

De ATAG QR-Serie is een gesloten, condenserend en modulerende cv-ketel al of niet voorzien van een geïntegreerde warmwatervoorziening en voldoet aan de Europese norm (CE). De conformiteitsverklaring bevind zich achterin het installatievoorschrift.

GASKEUR HR HR Terverming CW Comfort Water 4 GASKEUR HR HR Terverming CW Comfort Water 5 GASKEUR HR HR Terverming CW Comfort Water 6

Gaskeurlabels ATAG QR-Serie

Het gebruiksrendement van de ketel is zeer hoog, de stralings-, convectie- en stilstandsverliezen zijn laag. De uitstoot van schadelijke stoffen ligt ver beneden de hiervoor vastgestelde norm, zodat de ketel ruim voldoet aan de Gaskeur-eisen:

Gaskeur HR (Hoog Rendement)

Gaskeur CW (Comfortklasse Warmwater)

Toelichting Gaskeur CW

Het CW-label maakt duidelijk in welke warmwaterklasse een ketel valt en voor welke toepassing de ketel het meest geschikt is. De tabel geeft hierover meer duidelijkheid. Voor meer informatie over Gaskeur: http://diensten.kiwa.nl/

Gaskeur Comfortklasse Warmwater (CW)
Toepassingsklassen		Keuken(60°C)	Douche(40°C)	Bad(40°C)
CW3 Keuken of douche of bad (100 l.) ≥ 3,5 10 ≤ 12
CW4	Keuken of douche of bad (120 l.)	≥3,5	≥ 12,5	≤ 11
CW5	Keuken of douche of bad (150 l.)	≥ 3,5	≥ 12,5	≤ 10
CW6	Keuken en douche ≥ 3,5 ≥ 12,5
	Keuken en bad (150 l.) ≥ 3,5		-	≤ 10
	Bad (200 l.)	-	-	≤ 10

≥ = Minimale waterhoeveelheid in liter/min.
≤ = Maximale tijdsduur in minuten

Vanaf fabriek is de ketel zo ingesteld dat de ketel voldoet aan Gaskeur CW (m.u.v. propaan).

Alle eventuele wijzigingen doen het Gaskeurlabel teniet.

Indien op de ketel of thermostaat de warmwaterinstelling t.o.v. fabrieksinstelling gewijzigd wordt kan dit mogelijk de conformiteit met het Gaskeurlabel beïnvloeden.

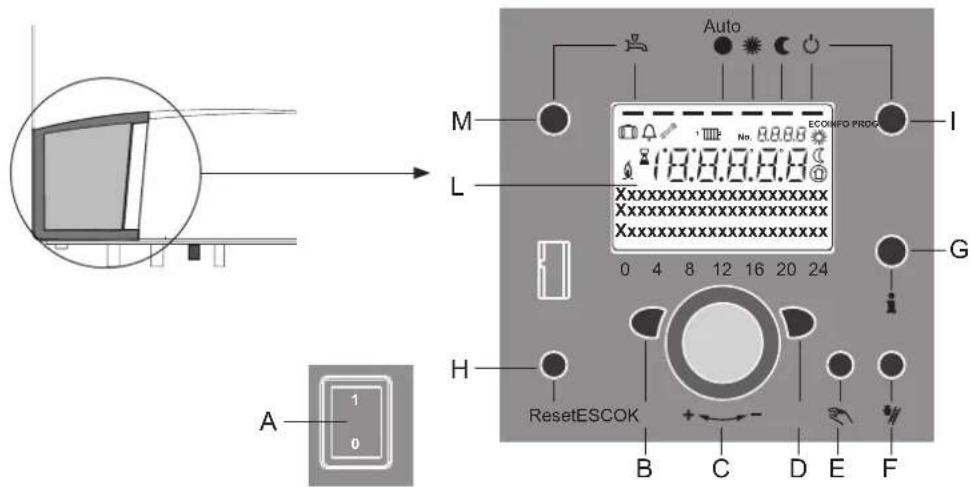

4 Display en toetsen

De ketel is aan de voorzijde (achter het deurtje) voorzien van een display en toetsen.

De betekenis van de toetsen en symbolen zijn hieronder kort beschreven.

A Aan/Uit schakelaar
B ESC-toets
C Draaiknop
D Bevestigingstoets (OK)
E Handbedrijf - functietoets
F Schoorsteenveger functietoets (NIET GEBRUIKEN)
G Infotoets
H Reset toets
I Modustoets verwarmingsgroep(en)*
L Display
M Functietoets warm water

Het display toont standaard de ketelwatertemperatuur in °C en de indicatoren onder de ingeschakelde programma's.

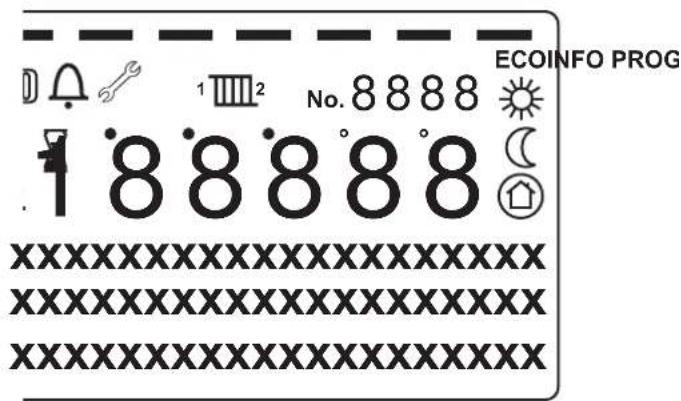

Betekenis van de symbolen op het display:

Verwarmen met de ingestelde comfortwaarde*

Verwarmen met de ingestelde gereduceerde waarde*

Verwarmen met de ingestelde vorstbeschermingswaarde*

Proces bezig – a.u.b. wachten

Brander in werking

Foutmeldingen

Infoniveau geactiveerd

Programmering geactiveerd

Verwarming tijdelijk uitgeschakeld; ECO-functies actief

Vakantiefunctie actief

Verwarmingscircuit

Manuele bediening / schoorsteenvegermodus

Nummer van de bedieningsregel (parameternummer).

* Functioneert alleen in combinatie met QAA55 regelaar. NIET met OT/Aan-uit regelaar.

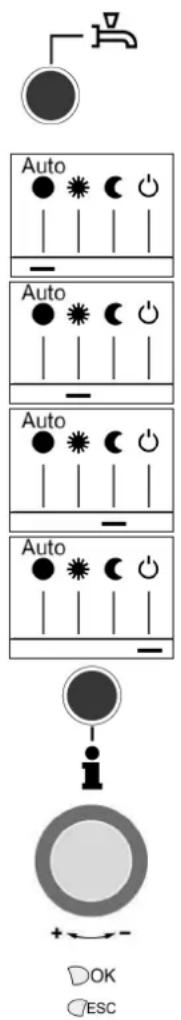

4.1 Bediening

Auto Auto Auto Auto i + -

Bedrijfsmodustoets warm water (M)

Om de warmwaterbereiding in te schakelen (balk in het display onder de waterkraan). (WW-klokprogramma via externe regelaar is leidend)

Bedrijfsmodustoets verwarmingskring(en) (I)

(Functioneert alleen in combinatie met QAA55, NIET met OT/Aan-uit)

Om 4 verschillende bedrijfsmodi voor verwarming in te stellen:

Auto uur: automatische modus volgens tijdprogramma.

Zon 24 uur: verwarmen tot nominale comforttemperatuur

Maan 24 uur: verwarmen tot gereduceerde temperatuur

Werking met vorstbescherming: verwarming uitgeschakeld, vorstbescherming aan.

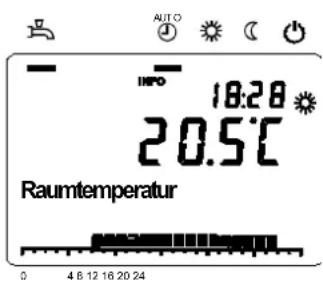

Informatietoets (G)

Oproepen van de volgende informatie zonder invloed op de regeling: temperaturen, bedrijfsmodus verwarming/warm water, foutmeldingen.

Draaiknop (C)

Met deze draaiknop kunnen bij het programmeren instellingen gekozen en veranderd worden.

Bevestigingstoets OK (D)

ESC-toets (B)

Deze beide toetsen worden samen met de grote draaiknop gebruikt voor het programmeren en configureren van de regeling. Instellingen die niet met de bedieningselementen bediend kunnen worden, gebeuren via de programmering. Door de ESC-toets in te drukken, gaat u telkens een stap terug; veranderde waarden worden daarbij niet overgenomen. Om naar het volgende bedieningsniveau te gaan of de veranderde waarde op te slaan, wordt de OK–toets ingedrukt.

Handmatige bediening – functietoets (E)

Met deze toets gaat de regelaar naar handmatige bediening; alle pompen draaien, de menginrichting wordt niet langer aangestuurd, de ketel wordt op 50 °C ingesteld (weergave door middel van steeksleutel-symbool).

- 3 sec. ingedrukt houden: start ontluchtingsprogramma.

Schoorsteenveger – functietoets (F)

BEDIENING UITSLUITEND DOOR EEN ERKENDE INSTALLATEUR!

Door deze toets kort in te drukken gaat de ketel naar de bedrijfstoestand voor emissiemeting; door de toets opnieuw in te drukken, resp. automatisch na 15 minuten, wordt deze functie opnieuw uitgeschakeld (weergave door middel van steeksleutelsymbool).

Reset toets (H)

Door het kort indrukken van de toets wordt de vergrendeling van de brander opgeheven.

Aan/Uit schakelaar (A)

Positie 0: Het gehele apparaat en de op het apparaat aangesloten elektrische componenten zijn spanningsloos. De bescherming tegen bevriezing is niet gegarandeerd.

Positie I: Het apparaat en de op het apparaat aangesloten componenten zijn klaar voor gebruik.

Vullen en ontluchten van de ketel en verwarmingsinstallatie

Het vullen van de verwarmingsinstallatie vindt plaats volgens een gebruikelijke wijze. De installatie moet cv-zijdig en warmwaterzijdig goed ontlucht zijn. De waterdruk kan via de Info toets in bar afgelezen worden. Zodra het vullen en ontluchten van de verwarmingsinstallatie heeft plaatsgevonden is de ketel bedrijfsklaar.

Activeer altijd eerst het ontluchtingsprogramma voor de eerste inbedrijfname en na het vullen of navullen van de verwarmingsinstallatie. Toets Handbedrijf (E): 3 sec. ingedrukt houden.

5 Bijvullen cv-installatie

3 sec.

Indien u zelf de cv-installatie wilt bijvullen gaat u als volgt te werk: (Neem bij twijfel contact op met uw installateur)

1 Sluit de vulslang aan op de koudwaterkraan;
2 Vul de vulslang geheel met drinkwater;
3 Sluit de gevulde vulslang aan op de vul- en aftapkraan van de cv-installatie;
4 Open de vul- en aftapkraan;
5 Open de koudwaterkraan;
6 Vul langzaam de cv-installatie tot 1,5-1,7 bar:
Druk op I-toets en verdraai de knop tot waterdruk. Waarde op het display loopt op;
7 Sluit koudwaterkraan en vul-/aftapkraan;
8 Druk 3 seconden op de toets Handbedrijf (E) om het ontluchtingprogramma te starten: ontluchtingsprogramma van ca. 16 minuten actief;
9 Ontlucht de gehele cv-installatie: begin op het laagste punt;
10 Controleer waterdruk en vul eventueel bij tot 1,5 tot 1,7 bar;
11 Zorg dat de koudwaterkraan en de vul- en aftapkraan gesloten zijn;
12 Koppel de vulslang los (de slang staat mogelijk nog onder druk, dus er kan water vrijkomen);

Na beeindigen van het ontluchtingsprogramma zal de ketel weer functioneren.

Controleer regelmatig de waterdruk en vul indien nodig bij. De bedrijfsdruk in de installatie moet in koude toestand tussen de 1,5 en 1,7 bar zijn. (Tip: Voor het navullen de toevoerslang eerst met water vullen om binnendringen van lucht te voorkomen).

Het kan enige tijd duren voordat alle lucht uit een pas gevulde installatie is verdwenen. Zeker in de eerste week kunnen geluiden hoorbaar zijn die wijzen op lucht. De automatische ontluchter in de ketel zal deze lucht laten verdwijnen, waardoor de waterdruk gedurende deze periode kan dalen en er water bijgevuld moet worden.

6 Overzicht van de hoofdfuncties

Toets Actie Werkwijze Weergave/functie
	Gewenste kamertemperatuur instellen	Verwarmingsgroep 2 (VG2) samen met VG1Draalknop links/rechts bedienenDraalknop opnieuw draaienOpslaan met de toets OKof 5 sec. wachten of:Druk op de toetsESCof2. VG onafhankelijk van VG1Draalknop links/rechts in drukkenToets OKDraalknop links/rechts indrukkenOpslaan met toets OKof 5 sec. wachtenof – idrukken van toetsESC	Ingestelde comfortwaarde met knipperende temp.weergaveKnipperende temperatuurweergave in stappenvan 0,5 °C van 10,0 ... 30Ingestelde comfortwaarde aangenomenIngestelde comfortwaarde niet aangenomen- Na 3 sec. verschijnt de basisweergave	Functioneert alleenin combinatie metQAA55, NIET metOT/Aan-uit
	Gewenste kamertemperatuur voorVG1 of VG2 instellen		Verwarmingskring selecterenVerwarmingskring wordt overgenomenknipperende temperatuuraanduiding in 0,5 °C stappenvan 10,0-30°CComfortinstelling overgenomenComfortinstelling niet overgenomen- Na 3 sec. verschijnt basisinstelling
	TapwaterfunctieAAN- of UIT-schakalen	Druk op toets Tapwaterfunctie Aan/Ult	(Segmentbalk onder tapwater-symbol zichtbaar/onzichtbaar)- Aan: tapwaterbereiding volgens schakelprogramma- Uit : geen tapwaterbereiding- Beschermingsfunctie actief	WW-klokprogramma via externe regelaar is leidend
	Bedrijfsmoduswisselen	Fabrieksinstelling1 x kort op toets drukkennog eens op toets drukkennog eens op toets drukken	Automatische functie aan, met:- Verwarmingsfunctie volgens tijdprogramma- Temperatuurinstellingswaarden volgens verwarmingsprogramma- Beschermingsfuncties actief- Zomer/winter automatische wijziging actief- ECO-functies actief (Segmentbalk met daarbij horend symbool zichtbaar)Voortdurend COMFORT verwarmen Aan, met:- Verwarmingsfunctie zonder tijdprogramma op comfort ingestelde waarde- Beschermende functies actiefVoortdurend GEREDUCEERD verwarmen, Aan met:- Verwarmingsfunctie zonder tijdprogramma op gereduceerde instelwaarde- Beschermingsfuncties actief- Zomer/winter automatische wijziging actief- ECO-functies actiefBeschermende functie aan met:- Verwarmingsfunctie uitgeschakeid- Temperatuur volgens vorstbescherming- Beschermingsfuncties actief	Functioneert alleenin combinatie metQAA55, NIET metOT/Aan-uit
	'Gaspedaal'-functie	1 x op toets drukken > 3 sec. nog eens op toets drukken > 3 sec.	304: 'Gaspedaal'-functie Instelwaarde instellenna 3 sec. verschijnt basisaanduiding
Toets Actie Werkwijze Weergave/functie
	Woergave van verschillende inlichtingen	1 x druk op de tootsHerhaalde druk op de tootsHerhaalde druk op de toetsof draaikopDruk op de toets	Weergave van de inforegels is afhankelijk van de configuratieINFO-segment wordt ingevoegd- Status ketel - Kamertemperatuur- Kamortemperatuur nacht- Status tapwater - Kamertemperatuur dag- Status kring 1 - Buitentemperatuur- Status kring 2 - Buitentemperatuur min.- Buitentemperatuur max.- Uur / datum - Warmwatertemperatuur 1- Foutmelding - Keteltemperatuur- Onderhoudsmelding - Retourtemperatuur- WaterdrukTerug naar de basisweergave: INFO-segment verdwijnt
	Bedrijfsmodus volgens manueel In te stellen nominale waardenWijziging van de in de fabriek ingestelde keteltemperatuur	kort op toets drukkenkort op toets drukkenkort op toets drukkenDraaiknop -/+ draaienkort op toets drukkenkort op toets drukkenkort op toets drukken	Handmatige bediening aan (steeksleutelsymbol zichtbaar)- Verwarmingsmodus met vooraf ingestelde keteltemperatuur (fabrieksinstelling = 60 °C)- Selecteer ketel301: Handmatige bediening Waarde handmatige bediening instellen?Knipperende temperatuurweergaveGewenste waarde instellenStatus ketelHandmatige bediening uit (symbol sleutel gaat uit)
	Ontluchtingsfunctie 1 x op toets drukken > 3 sec.opnieuw op toets drukken > 3 sec..		312: Ontluchtingsfunctie AANOntluchtingsfunctie UIT
[Zoxx]	Activering van de schoorsteen-vegerfunctie	Druk op de toets (< 3 sec.)Herhaalde druk op de t. (< 3 sec.)	Schoorsteenfunctie AanSchoorsteenfunctie Ult
	Korte verlaging van de optionele kamothermostaat.	Druk op de toetsHerhaalde druk op de toets	Verwarmen met ingestelde gereduceerde waardeVerwarmen met ingestelde comfortwaarde	Functioneert alleenin combinatie metQAA55, NIET metOT/Aan-uit
RESET	Reset toets Druk op toets (< 3 sec) nog eens drukop toets > 3 sec.		Apparaat manueel vergrondeld, niet vrijgegeven. Apparaatwordt ontgrendeld, alambel verdwijnt

DOK = Bevestiging

ESC = afbreken of terug naar basisfunctie

Alleen te gebruiken door de installateur

6.1 Parameters Eindgebruiker

Basisweergave "keteltemperatuur"

• 1 x OK-toets indrukken
• met de +-draaiknop bijv. „menu warm water" kiezen
• 1 x OK-toets indrukken
• met de +-draaiknop bijv. in het menu warm water „parameter nr. 1612 gereduceerde nominale temperatuur“ kiezen
• 1 x OK-toets indrukken
• met de +-draaiknop de huidige temperatuur veranderen
• 1 x OK-toets indrukken -> temperatuur wordt opgeslagen
• met 2 x ESC-toets terug naar de basisweergave „keteltemperatuur“

Menukeuze Bedienings-regel		Keuzemogelijkheid Eenheid Min.	Max Fabrieks-			instellingen
Datum en tijd 1 Urenminuten hh:mm 00:00 23.59 --.--
			2 Dag/maand tt:MM 01.01	31.12.	--.--
			3 Jaar	jjj	2004	2099 --.--
Bedieningseenheid	20	Taal	-	Engels, Duits, Frans, Italiaans, Deens, Nederlands, Spaans, Tsjechisch, Russisch, Turks, Hongaars, Pools		Duits
Klokprogramma verwarmingsgroep 1	500	Voorselectie	-	ma-zo, ma-vr, za-zo	ma-zo, ma-vr, za-zo	ma-zo	Functioneert alleen in combina-tie met QAA55, NIET met OT/Aan-uit
	501	ma-zo: 1. fase Aan hh:mm 00:00 24:00 06:00
	502	ma-zo: 1. fase Uit	hh:mm 00	00 24:00 22:00
	503	ma-zo: 2. fase Aan hh:mm 00:00 24:00 --.--
	504	ma-zo: 2. fase Uit	hh:mm 00	00 24:00 --.--
	505	ma-zo: 3. fase Aan hh:mm 00:00 24:00 --.--
	506	ma-zo: 3. fase Uit	hh:mm 00	00 24:00 --.--
	516	Standaard waarden	-	ja	nee	nee
Klokprogramma verwarmingsgroep 2(alleen wanneer geactiveerd)	520	Voorselectie	-	ma-zo, ma-vr, za-zo	ma-zo, ma-vr, za-zo	ma-zo
	521	ma-zo: 1. fase Aan hh:mm 00:00 24:00 06:00
	522	ma-zo: 1. fase Uit	hh:mm 00	00 24:00 22:00
	523	ma-zo: 2. fase Aan hh:mm 00:00 24:00 --.--
	524	ma-zo: 2. fase Uit	hh:mm 00	00 24:00 --.--
	525	ma-zo: 3. fase Aan hh:mm 00:00 24:00 --.--
	526	ma-zo: 3. fase Uit	hh:mm 00	00 24:00 --.--
	536	Standaard waarden	-	ja	nee	nee
Klokprogramma 3/VG3	540	Voorselectie	-	ma-zo, ma-vr, za-zo	ma-zo, ma-vr, za-zo	ma-zo
	541	ma-zo: 1. fase Aan hh:mm 00:00 24:00 06:00
	542	ma-zo: 1. fase Uit	hh:mm 00	00 24:00 22:00
	543	ma-zo: 2. fase Aan hh:mm 00:00 24:00 --.--
	544	ma-zo: 2. fase Uit	hh:mm 00	00 24:00 --.--
	545	ma-zo: 3. fase Aan hh:mm 00:00 24:00 --.--
	546	ma-zo: 3. fase Uit	hh:mm 00	00 24:00 --.--
	556	Standaard waarden	-	ja	nee	nee
Klokprogramma 4/TAPW	560	Voorselectie	-	ma-zo, ma-vr, za-zo	ma-zo, ma-vr, za-zo	ma-zo	Alleen indien parameter 6359 actief is.
	561	ma-zo: 1. fase Aan hh:mm 00:00 24:00 06:00
	562	ma-zo: 1. fase Uit	hh:mm 00	00 24:00 22:00
	563	ma-zo: 2. fase Aan hh:mm 00:00 24:00 --.--
	564	ma-zo: 2. fase Uit	hh:mm 00	00 24:00 --.--
	565	ma-zo: 3. fase Aan hh:mm 00:00 24:00 --.--
	566	ma-zo: 3. fase Uit	hh:mm 00	00 24:00 --.--
	576	Standaard waarden	-	ja	nee	nee
Menukeuze Bedienings-regel		Keuzemogelijkheid Eenheid Min. Max Fabrieks-				instellingen
Klok-programma 5	600 Voorselectie - ma-zo, ma-vr, za-zo ma-zo, ma-vr,	za-zo ma-zo					Functioneert alleen in combinatie met QAA55, NIET met OT/Aan-uit
	601 ma-zo: 1. fase Aan hh:mm 00:00 24:00 06:00
	602 ma-zo: 1. fase Uit	hh:mm 00:00 24:00 22:00
	603 ma-zo: 2. fase Aan hh:mm 00:00 24:00	--.-
	604 ma-zo: 2. fase Uit	hh:mm 00:00 24:00	--.-
	605 ma-zo: 3. fase Aan hh:mm 00:00 24:00	--.-
	606 ma-zo: 3. fase Uit	hh:mm 00:00 24:00	--.-
	616	Standaard waarden	-	ja	nee	nee
Vakantie VG 1	641	Voorselectie	-	Periode 1, 2, 3, 4, 5, 6, 7, 8		Periode 1
	642	Start dag/maand	tt.MM	01.01	31.12	--.-
	643	Einde dag/maand	tt.MM	01.01	31.12	--.-
	648	Bedrijfsniveau	-	Vorst-bescherming	Gereduceerd	Vorst-bescherming
Vakantie VG 2(alleen wanneer geactiveerd)	651 Voorselectie - Periode 1, 2, 3, 4, 5, 6, 7, 8		Periode 1
	652	Start dag/maand	tt.MM	01.01	31.12	--.-
	653	Einde dag/maand	tt.MM	01.01	31.12	--.-
	658	Bedrijfsniveau	-	Vorst-bescherming	Gereduceerd	Vorst-bescherming
Verwamings-groep 1	710	Gewenste waarde comfort	°C	Waarde uit regel 712	35	20.0
	712	Gewenste waarde gereduceerd	°C	4	Waarde uit regel 710	16.0
	714	Gewenste waarde vorst	°C	4	Waarde uit regel 712	10.0
	720	Steilheid stooklijn	-	0.10	4.00	1.50
	730	Zomer/Winter verw. grens	°C	---/8	30	20
Verwamings-groep 2(alleen wanneer geactiveerd)	1010	Gewenste waarde comfort	°C	Waarde uit regel 1012	35	20.0
	1012	Gewenste waarde gereduceerd	°C	4	Waarde uit regel 1010	16.0
	1014	Gewenste waarde vorst	°C	4	Waarde uit regel 1012	10.0
	1020	Steilheid stooklijn	-	0.10	4.00	0.8
	1030	Zomer/Winter verw. grens	°C	---/8	30	0
Tapwater	1600	Tapwater bedrijfsmodus	-	aan, uit, Eco		uit
	1610	Nom. gewenste waarde	°C	Waarde uit regel 1612	80	55
	1612	Gewenste waarde gereduceerd	°C	8	Waarde uit regel 1610	40
Zwembad	2055	Gewenste waarde zonverw.	°C	8	80	26
	2056	Gewenste waarde verw.	°C	8	80	22
Ketel	2214	Gewenste waarde handbedrijf	°C	10	90	50
Storing	6700	Storingsmelding	-	-	-	alleen aanduiding
	6705	SW diagnosecode	-	-	-	alleen aanduiding
	6706	FA fase storingsmelding	-	-	-	alleen aanduiding

6.2 Infoweergave

Informatie weergeven

Met de informatietoets kan verschillende informatie opgevraagd worden.

AUTO INFO 18:28 20.5°C Raumtemperatur 0 4 6 12 16 20 24

Mogelijke informatiewaarden

Afhankelijk van het toesteltype, de toestelconfiguratie en de bedrijfstoestand zijn enkele regels met informatie niet weergegeven.

• Foutmelding ( of -symbol)
• Onderhoudsmelding
• Keteltemperatuur
• Buitentemperatuur
• Retourtemperatuur
• Min. buitentemperatuur
• Max. buitentemperatuur
• Tapwatertemperatuur 1
• Status ketel
• Status tapwater
• Status verwarmingskring 1 / 2
• Tijd / datum
• Telefoon servicedienst
• Waterdruk
• Diagnose code

7 Buiten bedrijf stellen van de ketel

In geval van bv. vakantie:

Zorg dat er geen warmtevraag is: zet de kamerthermostaat laag*.

Warmwater

Warmwaterprogramma uitschakelen: Druk op de functietoets warmwater (M). Balkje onder kraan verdwijnt.

Inschakelen werkt in omgekeerde volgorde.

Verwarming (Functioneert alleen in combinatie met QAA55, NIET met OT/Aan-uit)

Verwarmingsprogramma uitschakelen: Druk op de modustoets verwarming (I) totdat het balkje onder het Symbool staat = vorstbeveiliging

Inschakelen werkt in omgekeerde volgorde.

* Indien er een ATAG One kamerthermostaat is aangesloten, of een ander kamerthermostaat met een vakantieprogramma, maak dan gebruik van die functie.

In geval van werkzaamheden aan de cv-installatie:

Zorg dat er geen warmtevraag is: geen geopende warmwaterkraan en kamerthermostaat laag. Zet de hoofdschakelaar op 0 en trek de stekker uit de wandcontactdoos. Indien de installatie wordt afgetapt, moet u er rekening mee houden dat een deel van het verwarmingswater in de ketel achterblijft. Zorg dat het resterende cv-water in de ketel bij vorstgevaar niet kan bevriezen.

8 Storing, onderhoud en garantie

Foutmelding / onderhoud

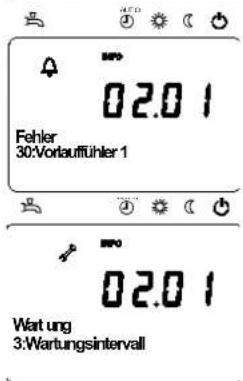

Soms verschijnt in de basisweergave één van de volgende symbolen:

Foutmeldingen

Verschijnt dit symbool, is er een fout in de installatie aanwezig. Druk op de infotoets en de informatie wordt getoond.

Bij Aan/Uit-thermostaat: indien de thermostaat UIT staat (contact open), zal het symbol in beeld staan. Dit heeft geen invloed op de werking. Geen interventie nodig.

nderhoud of speciale werking

Verschijnt dit symbool, is er een onderhoudsmelding of is er een speciale werking. Druk op de info-toets en lees de volgende informatie.

Indien er lekkages in de ketel optreden, neem dan contact op met uw installateur.

De mantel van het toestel bestaat uit metalen en kunststof delen, die met een normaal (niet agressief) reinigingsmiddel schoon te maken zijn.

Zie voor de garantievoorwaarden de Garantiekaart die bij de ketel is geleverd.

9 Milieu en afvalverwerking

Dit product dient te worden ingeleverd bij een hiervoor aangewezen inzamelpunt, bijv. door dit in te leveren bij een hiertoe erkend verkooppunt bij aankoop van een gelijksoortig product, of bij een officiële inzameldienst voor de recycling van elektrische en elektronische apparatuur (EEA) en batterijen en accu's. Door de potentieel gevaarlijke stoffen die gewoonlijk gepaard gaan met EEA, kan onjuiste verwerking van dit type afval mogelijk nadelige gevolgen hebben voor het milieu en de menselijke gezondheid.

Uw medewerking bij het op juiste wijze afvoeren van dit product draagt bij tot effectief gebruik van natuurlijke bronnen.

Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, plaatselijke afvaldienst, officiële dienst voor klein chemisch afval of afvalstortplaats of uw leverancier.

Q ATAG
