Producttype	Airconditioner (binnenunit)
Merk	Daikin
Model	FTXF71A
Koelmiddel	R32, GWP 675
Bedrijfsmodi	Automatisch, Koelen, Verwarmen, Drogen, Alleen ventilator
Temperatuurinstelling	18°C tot 30°C (afhankelijk van modus)
Luchtstroomsnelheid	5 snelheden + Auto + Stil (
Uitblaasrichting	Verticaal: automatisch draaien of vaste stand; horizontaal via afstandsbediening
Timer	Uitschakeltimer (1-9 uur), Inschakeltimer (1-12 uur), combineerbaar
Speciale functies	Powerful, Econo, Comfort, Swing
Afstandsbediening	Draadloos, LCD, max. 7 m
Batterijen	2x AAA, levensduur ca. 1 jaar
Stroomvoorziening	230 V ~ 50 Hz
Geluidsniveau	Onder 70 dBA
Filter	Luchtfilter, reinigen elke 2 weken
Onderhoud	Jaarlijks onderhoud door erkend installateur
Veiligheid	Elektrische schok, brand, koelmiddellek; geen zelfreparatie
Energiebesparing	Econo-functie, nachtstand (automatische temperatuuraanpassing)

Veelgestelde vragen - FTXF71A DAIKIN

Hoe plaats ik de batterijen in de afstandsbediening?

Verwijder het achterdeksel van de afstandsbediening, plaats 2 AAA-batterijen met de juiste polariteit en breng het deksel weer aan. De batterijen gaan ongeveer 1 jaar mee.

Hoe stel ik de uitschakeltimer in?

Druk op de OFF-knop op de afstandsbediening. Elke keer dat u drukt, wordt de tijd met 1 uur verhoogd (instelbaar van 1 tot 9 uur). Druk nogmaals op OFF om te stoppen. Het timerlampje op de binnenunit gaat branden.

Wat betekent een knipperend bedrijfslampje?

Een knipperend bedrijfslampje duidt op een storing. U kunt de foutcode op de afstandsbediening controleren. Neem contact op met uw installateur en geef de foutcode door.

Hoe reinig ik de luchtfilters?

Schakel de unit uit en trek de stekker. Open het voorpaneel, verwijder de filters door aan de lipjes te trekken. Was ze met water of stofzuig ze, laat ze 10-15 minuten weken in lauw water en droog ze in de schaduw. Plaats ze terug. Reinig de filters elke 2 weken.

Wat is de Powerful-functie?

De Powerful-functie maximaliseert het koel- of verwarmingseffect gedurende 20 minuten. Druk op de POWERFUL-knop om te starten. De functie werkt alleen als de unit draait en kan niet worden gecombineerd met Econo of Comfort.

Hoe gebruik ik de Comfort-functie?

Druk op de COMFORT-knop om de luchtstroom zo te richten dat deze niet rechtstreeks op personen blaast. Bij koelen wordt de klep omhoog gericht, bij verwarmen omlaag. Druk nogmaals om te stoppen.

Wat is de Econo-functie?

De Econo-functie beperkt het maximale stroomverbruik door de compressorsnelheid te verlagen. Dit is handig om overbelasting van de stroomonderbreker te voorkomen. Druk op de ECONO-knop om te starten/stoppen.

Hoe schakel ik het systeem in of uit?

Druk op de ON/OFF-knop op de afstandsbediening. De unit start met de laatst geselecteerde stand. U kunt ook de AAN/UIT-knop op de binnenunit gebruiken (zonder afstandsbediening start deze in de automatische stand op 25°C).

Welke bedrijfsmodi zijn er?

De modi zijn: Automatisch (schakelt tussen koelen en verwarmen), Koelen, Verwarmen, Drogen (ontvochtigen) en Alleen ventilator (zonder temperatuurregeling).

Hoe onderhoud ik de unit bij langdurige stilstand?

Laat de unit enkele uren in de Alleen ventilator-stand draaien om de binnenkant te drogen. Schakel daarna de stroomonderbreker uit, reinig de filters en verwijder de batterijen uit de afstandsbediening.

GEBRUIKSAANWIJZING FTXF71A DAIKIN

1 Over de documentatie 2

1.1 Over dit document 2

2 Veiligheidsinstructies voor de gebruiker 2

2.1 Instructies voor veilig gebruik .... 2

3 Over het systeem 4

3.1 Binnenunit 4

3.1.1 Display binnenunit.... 4

3.2 Over de gebruikersinterface .... 5

3.2.1 Onderdelen: Gebruikersinterface.... 5

3.2.2 Gebruik van de gebruikersinterface .... 5

4 Voor het gebruik 5

4.1 Batterijen plaatsen.... 5

4.2 Houder gebruikersinterface monteren.... 5

4.3 Voeding inschakelen 5

5 Functie 6

5.1 Werkingsgebied....6

5.2 Bedrijfsstand en temperatuurinstelpunt.... 6

5.2.1 Het systeem starten/stoppen en de temperatuur instellen....6

5.3 Luchtstroomsnelheid 6

5.3.1 Luchtstroomsnelheid regelen....7

5.4 Uitblaasrichting....7

5.4.1 Uitblaasrichting regelen 7

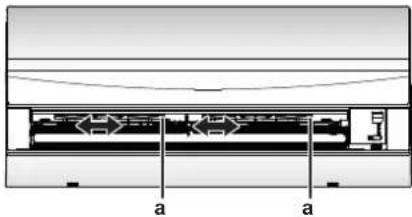

5.4.2 Verticale kleppen regelen 7

5.5 Comfort-functie....7

5.5.1 Comfort-functie starten/stoppen....7

5.6 Powerful-functie....7

5.6.1 Powerful-functie starten/stoppen 8

5.7 Econo-functie 8

5.7.1 Econo-functie starten/stoppen 8

5.8 In-/uitschakeltimer 8

5.8.1 Uitschakeltimer starten/stoppen.... 8

5.8.2 Inschakeltimer starten/stoppen 8

5.8.3 In- en uitschakeltimer combineren 8

6 Energie besparen en optimale werking 8

7 Onderhoud en service 9

7.1 Overzicht: onderhoud en service.... 9

7.2 Binnenunit en gebruikersinterface schoonmaken 9

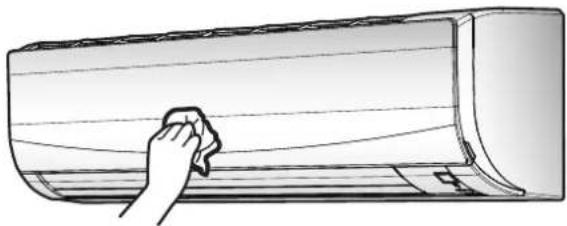

7.3 Voorpaneel schoonmaken.... 10

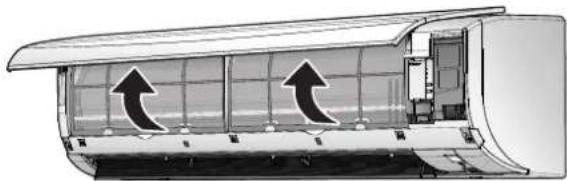

7.4 Voorpaneel openen 10

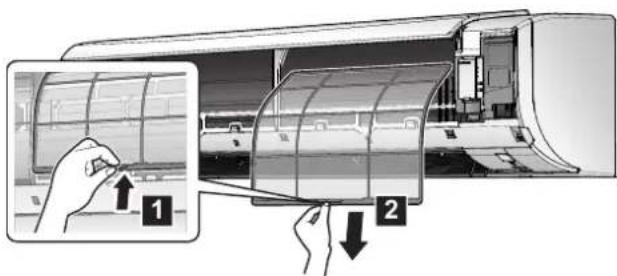

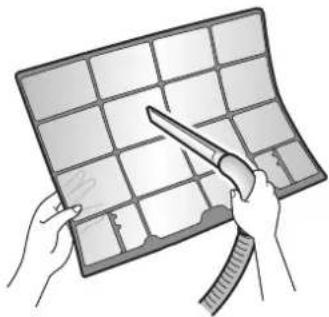

7.5 Luchtfilters reinigen 10

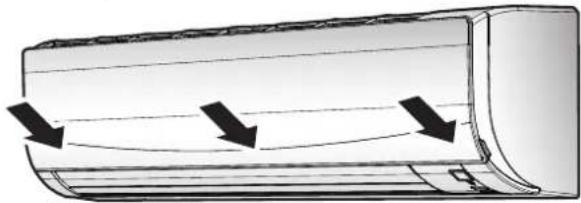

7.6 Voorpaneel sluiten.... 10

7.7 Aandachtspunten voor een lange periode van stilstand...... 10

8 Opsporen en verhelpen van storingen 11

9 Als afval verwijderen 11

1 Over de documentatie

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

- Lees zorgvuldig de documentatie vooraleer de gebruikersinterface te gebruiken om zo de best mogelijke werking te kunnen garanderen.

• Vraag de installateur u te informeren over de instellingen die hij gebruikte om uw systeem te configureren. Controleer of hij de tabellen met de installateurinstellingen ingevuld heeft. Indien NIET, verzoek hem dit alsnog te doen.
• Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

- Algemene veiligheidsmaatregelen:

• Veiligheidsinstructies die u moet lezen vooraleer uw systeem te bedienen
• Formaat: Papier (in de doos van de binnenunit)

- Gebruiksaanwijzing:

• Snelle gids voor basisgebruik
• Formaat: Papier (in de doos van de binnenunit)

- Uitgebreide handleiding voor de gebruiker:

- Gedetailleerde stap per stap instructies en achtergrondinformatie voor basis- en gevorderd gebruik

- Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

2 Veiligheidsinstructies voor de gebruiker

Leef de volgende veiligheidsinstructies en -voorschriften te allen tijde na.

2.1 Instructies voor veilig gebruik

Het koelmiddel in deze unit is weinig ontvlambaar.

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

WAARSCHUWING

• Wijzig, demonteer, verwijder, herinstalleer of repareer de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.
• Zorg dat er geen open vlammen zijn in het geval van een koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

VOORZICHTIG

• Regel de hoek van de horizontale klep ALLEEN met een gebruikersinterface. Wanneer u de horizontale klep met de hand verplaatst terwijl ze draait, geraakt het mechanisme defect.
• Verander de stand van de verticale kleppen voorzichtig. In de luchtuitlaat draait een ventilator met hoge snelheid.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de

gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

• Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus.
• Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.
• Denk eraan dat het koelmiddel in het systeem geurloos is.

WAARSCHUWING

Het toestel moet worden opgeslagen waar het geen mechanische schade kan oplopen in een voldoende geventileerde ruimte zonder ontstekingsbronnen die continu branden (bijvoorbeeld: open vuur, een brandend gastoestel of een werkende elektrische verwarming). De afmetingen van de ruimte moeten zijn zoals beschreven in de Algemene voorzorgsmaatregel.

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen

3 Over het systeem

UITSCHAKELEN. Anders dreigt u elektrische schokken en letsel op te lopen.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

WAARSCHUWING

Verkeerde schoonmaakproducten of een verkeerde manier van schoonmaken kan plastic onderdelen beschadigen of waterlekken veroorzaken. Spatten van schoonmaakproducten op elektrische componenten (bv. motoren) kan een defect, rook of brand veroorzaken.

Leg de unit stil, schakel de stroomonderbreker UIT of trek het netsnoer uit alvorens de unit schoon te maken. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Stop de werking en schakel de voeding UIT als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

3 Over het systeem

Het koelmiddel in deze unit is weinig ontvlambaar.

OPMERKING

Gebruik het systeem NIET voor andere doeleinden. Gebruik de unit NIET voor het koelen van precisie-instrumenten, voedsel, planten, dieren of kunstwerken, om te voorkomen dat de kwaliteit ervan wordt aangetast.

3.1 Binnenunit

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

INFORMATIE

Het geluidsdrukniveau is lager dan 70 dBA.

WAARSCHUWING

• Wijzig, demonteer, verwijder, herinstalleer of repareer de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.
• Zorg dat er geen open vlammen zijn in het geval van een koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasformuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

INFORMATIE

De volgende afbeeldingen zijn slechts voorbeelden en komen mogelijk NIET volledig overeen met de lay-out van uw systeem.

3.1.1 Display binnenunit

a Signaalontvanger
b Bedrijfslampje
c Timerlampje
d ON/OFF-toets

AAN/UIT-knop

Als er geen gebruikersinterface is, kunt u de unit starten/stoppen met de AAN/UIT-knop op de binnenunit. Wanneer de unit met deze knop wordt gestart, worden de volgende instellingen gebruikt:

• Bedrijfsstand = Automatisch
• Temperatuurinstelling = 25°C
  • Luchtstroomsnelheid = Automatisch

3.2 Over de gebruikersinterface

• Rechtstreeks zonlicht. Stel de gebruikersinterface niet bloot aan rechtstreeks zonlicht.
• Stof. Stof op de signaalzender of -ontvanger vermindert de gevoeligheid. Veeg stof weg met een zachte doek.
• Fluorescentielampen. Het signaal kan mogelijk niet worden doorgegeven als er fluorescentielampen in de kamer zijn. Neem in dat geval contact op met uw installateur.
• Andere apparaten. Als de gebruikersinterface andere apparaten doet werken, verplaats die apparaten of neem contact op met uw installateur.
• Gordijnen. Zorg ervoor dat het signaal tussen de unit en de gebruikersinterface NIET geblokkeerd wordt door gordijnen of andere voorwerpen.

OPMERKING

• Laat de gebruikersinterface NIET vallen.
• Laat de gebruikersinterface NIET nat worden.

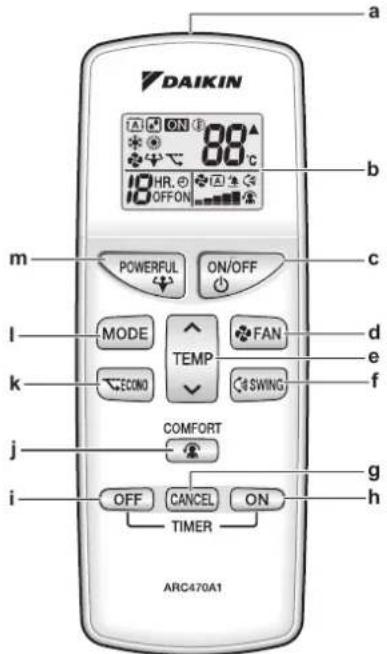

3.2.1 Onderdelen: Gebruikersinterface

a Signaalzender
b Lcd-scherm
c AAN/UIT-knop
d Ventilatorinstelknop
e Temperatuurregelknop
f Draaiknop
g Timerannuleerknop
h Inschakeltimerknop
I Uitschakeltimerknop
j Comfort-knop
k Econo-knop
I Bedrijfsstandkeuzeknop
m Powerful-knop

3.2.2 Gebruik van de gebruikersinterface

1 Richt de signaalzender op de ontvanger op de binnenunit (maximale afstand: 7 m).

Resultaat: Wanneer de binnenunit een signaal van de gebruikersinterface ontvangt, hoort u een geluid:

Geluid Beschrijving
Biep-biep De werking begint.
Biep De instelling verandert.
Lange biep De werking stopt.

4 Voor het gebruik

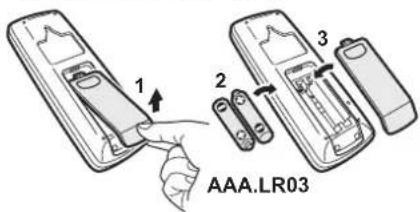

4.1 Batterijen plaatsen

De batterijen hebben een levensduur van ongeveer 1 jaar.

1 Verwijder het achterdeksel.
2 Installeer beide batterijen.
3 Breng het deksel weer aan.

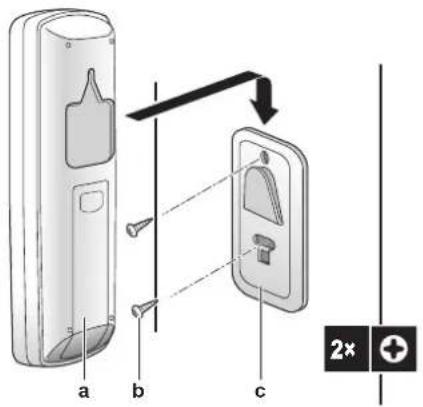

4.2 Houder gebruikersinterface monteren

a Gebruikersinterface
b Schroeven (lokaal te voorzien)
c Houder gebruikersinterface

1 Kies een plaats binnen het bereik van de unit.

2 Bevestig de houder met schroeven op de muur of een gelijkaardige plaats.
3 Hang de gebruikersinterface op de houder.

4.3 Voeding inschakelen

1 Zet de stroomschakelaar aan.

Resultaat: De klep van de binnenunit gaat open en dicht om de referentiepositie in te stellen.

5 Functie

5.1 Werkingsgebied

Gebruik het systeem binnen de volgende temperatuur- en vochtgehaltewaarden om een veilige en efficiënte werking te verzekeren.

Bedrijfsstand Werkingsbereik
Koelen^(a)(b)	Buitentemperatuur: -1048^ droge bolBinnentemperatuur: 1832^ droge bolBinnenvochtigheid: ≤80%
Verwarmen^(a)	Buitentemperatuur: -1524^ droge bolBinnentemperatuur: 1030^ droge bol
Drogen^(a)	Buitentemperatuur: -1048^ droge bolBinnentemperatuur: 1832^ droge bolBinnenvochtigheid: ≤80%

(a) Een beveiliging kan het systeem stilleggen als de unit buiten het bedrijfsbereik wordt gebruikt.
(b) Condensatie en druppelend water kunnen voorkomen als de unit buiten het bedrijfsbereik wordt gebruikt.

5.2 Bedrijfsstand en temperatuurinstelpunt

Wanneer. Stel de bedrijfsstand van het systeem in en stel de temperatuur in wanneer u wil:

• Een kamer verwarmen of koelen
• Lucht in een kamer blazen zonder te verwarmen of te koelen
• De vochtigheidsgraad in een kamer verlagen

Wat. De werking van het systeem verschilt naar gelang van de selectie van de gebruiker.

Instelling Beschrijving
Automatisch	Het systeem koelt of verwarmt een kamer tot op het temperatuurinstelpunt. Het schakelt indien nodig automatisch om tussen koelen en verwarmen.
Drogen	Het systeem verlaagt de vochtigheid in een kamer.
Verwarmen	Het systeem verwarmt een kamer tot op het temperatuurinstelpunt.
Koelen	Het systeem koelt een kamer tot op het temperatuurinstelpunt.
Ventilator	Het systeem regelt alleen de luchtstroom (luchtstroomsnelheid en uitblaasrichting). Het systeem regelt de temperatuur NIET.

Bijkomende informatie:

• Buitentemperatuur. Het koel- of verwarmingsvermogen van het systeem neemt af bij een te hoge, respectievelijk te lage buitentemperatuur.
• Ontdooien. Bij het verwarmen kan er ijs worden gevormd op de buitenunit, waardoor het verwarmingsvermogen afneemt. In dat geval schakelt het systeem automatisch over naar ontdooien om het ijs te verwijderen. Bij het ontdooien blaast de binnenunit GEEN warme lucht uit.

5.2.1 Het systeem starten/stoppen en de temperatuur instellen

ON: De unit draait.

(A): Bedrijfsstand = Automatisch

Bedrijfsstand = Drogen

Bedrijfsstand = Verwarmen
Bedrijfsstand = Koelen
: Bedrijfsstand = Alleen ventilator
88°C: Geeft de ingestelde temperatuur weer.

1 Druk één of meerdere keren op MODE om de bedrijfsstand te selecteren.

Resultaat: Volgorde waarin de stand wordt ingesteld:

2 Druk op ON/OFF om de werking te starten.

Resultaat: ON wordt weergegeven op het scherm.

Resultaat: Het bedrijfslampje gaat branden.

3 Druk één of meerdere keren op √ of ∧ op de ▲-knop om de temperatuur te verlagen of te verhogen.

Opmerking: In de droogstand of de stand alleen ventilator kan de temperatuur niet worden ingesteld.

4 Druk op ON/OFF om de werking te stoppen.

Resultaat: ON verdwijnt van het scherm.

Resultaat: Het bedrijfslampje wordt gedoofd.

5.3 Luchtstroomsnelheid

INFORMATIE

• In de droogstand kan de luchtstroomsnelheid NIET worden ingesteld.
• De luchtstroomsnelheid in de verwarmingsstand wordt verlaagd om te voorkomen dat er een koude luchtstroom ontstaat. Wanneer de temperatuur van de luchtstroom is geslegen, gaat de werking verder met de ingestelde luchtstroomsnelheid.

1 Druk op om te selecteren:

	5 luchtstroomsnelheden, van "###ot"
	Werking met automatische luchtstroomsnelheid
	Geluidsarme werking binnenunit. Wanneer de luchtstroomsnelheid op "###" is ingesteld, werkt de unit stiller.

INFORMATIE

• Als de unit het temperatuurinstelpunt in de stand koelen of verwarmen heeft bereikt, stopt de ventilator met draaien.
• In de droogstand kan de luchtstroomsnelheid NIET worden ingesteld.

5.3.1 Luchtstroomsnelheid regelen

1 Druk op om de uitblaasinstelling als volgt te veranderen:

5.4 Uitblaasrichting

Wanneer. Stel de uitblaasrichting in naar wens.

Wat. Het systeem blaast de lucht uit in de door de gebruiker ingestelde richting (variabele of vaste stand). De verticale kleppen bewegen.

Instelling Uitblaasrichting
Verticaal automatisch draaien	Beweegt omhoog en omlaag.
[—] Blijft in een	vaste stand.

VOORZICHTIG

• Regel de hoek van de horizontale klep ALLEEN met een gebruikersinterface. Wanneer u de horizontale klep met de hand verplaatst terwijl ze draait, geraakt het mechanisme defect.
• Verander de stand van de verticale kleppen voorzichtig. In de luchtuïtlaat draait een ventilator met hoge snelheid.

Het draaibereik van de horizontale klep hangt af van de bedrijfsstand. De horizontale klep stopt in de bovenste stand wanneer de luchtstroomsnelheid bij het omhoog en omlaag draaien op laag wordt ingesteld.

a Draaibereik horizontale klep bij koelen of drogen
b Draaibereik horizontale klep bij verwarmen
c Draaibereik horizontale klep bij alleen ventilator

5.4.1 Uitblaasrichting regelen

1 Om automatisch draaien te gebruiken, druk op

SWING

Resultaat: verschijnt op het scherm.

Resultaat: De horizontale klep begint te draaien.

2 Om de klep niet meer te laten bewegen, druk op wanneer de klep de gewenste stand heeft bereikt.

SWING

Resultaat: verdwijnt van het scherm.

5.4.2 Verticale kleppen regelen

1 Houd 1 of beide knoppen vast en verplaats de kleppen.

a Knoppen

INFORMATIE

Wanneer de unit in een hoek van een kamer is geïnstalleerd, mogen de verticale kleppen niet naar een muur gericht zijn. De unit zal minder efficiënt werken als de lucht wordt geblokkeerd door een muur.

5.5 Comfort-functie

Deze functie kan worden gebruikt bij verwarmen of koelen. Het resultaat is een comfortabele luchtstroom die NIET in rechtstreeks contact met mensen komt. Het systeem stelt de positie van de vaste luchtstroomrichting naar omhoog in bij koelen en naar omlaag bij verwarmen.

INFORMATIE

De Powerful- en Comfort-functie kunnen niet tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang. Als automatisch verticaal draaien is geselecteerd, wordt de Comfort-functie geannuleerd.

5.5.1 Comfort-functie starten/stoppen

1 Druk op

COMFORT

omie.s

Resultaat: De stand van de horizontale klep verandert, verschijnt op het scherm en de luchtstroomsnelheid wordt op automatisch ingesteld.

Stand	Stand van de horizontale klep...
Koelen/Drogen	Omhoog
Verwarmen	Omlaag

Opmerking: De Comfort-functie is NIET beschikbaar in de stand alleen ventileren.

COMFORT

omte s

2 Druk op

omte stoppen.

Resultaat: De horizontale klep keert terug naar de stand van vóór de Comfort-functie; 📷 verdwijnt van het scherm.

5.6 Powerful-functie

Deze functie maximaliseert snel het koel-/verwarmingseffect in een willekeurige stand. U krijgt het maximale vermogen.

6 Energie besparen en optimale werking

INFORMATIE

De Powerful-functie kan NIET met de Econo- en Comfort-functie worden gecombineerd. De laatst geselecteerde functie heeft voorrang.

De Powerful-functie vergroot het vermogen van de unit NIET als de unit al op maximaal vermogen draait.

5.6.1 Powerful-functie starten/stoppen

1 Druk op om te starten.

Resultaat: wordt weergegeven op het scherm. De Powerful-functie werkt 20 minuten; hierna gaat het systeem verder in de eerder ingestelde stand.

Resultaat: verdwijnt van het scherm.

Opmerking: Powerful kan alleen worden ingesteld wanneer de unit draait. Als u op drukt of als u de bedrijfsstand verandert, wordt de werking geannuleerd; verdwijnt van het scherm.

5.7 Econo-functie

Dit is een functie die een efficiënte werking mogelijk maakt door het maximale stroomverbruik te beperken. Deze functie is nuttig voor gevallen waarbij een stroomonderbreker zou worden geactiveerd wanneer het product samen met andere toestellen wordt gebruikt.

INFORMATIE

• De Powerful- en Econo-functie kunnen NIET tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang.
• De Econo-functie beperkt de draaisnelheid van de compressor om het stroomverbruik van de buitenunit te verlagen. Als het stroomverbruik al laag is, verlaagt de Econo-functie dit niet verder.

5.7.1 Econo-functie starten/stoppen

1 Druk op om te starten.

Resultaat: ↘ wordt weergegeven op het scherm.

2 Druk op om te stoppen.

Resultaat: verdwijnt van het scherm.

5.8 In-/uitschakeltimer

Timerfuncties zijn nuttig om de airconditioner 's nachts of 's ochtends automatisch uit of in te schakelen. De in- en uitschakeltimer kunnen ook worden gecombineerd.

INFORMATIE

Programmeer de timer opnieuw in de volgende gevallen:

• De unit werd uitgeschakeld door een stroomonderbreker.
• Een stroompanne.
• Na het vervangen de batterijen in de gebruikersinterface.

5.8.1 Uitschakeltimer starten/stoppen

Gebruik deze functie als de unit draait en u ze na een bepaalde tijd wilt stilleggen.

1 Druk op OFF om te beginnen.

HR.

Resultaat: OFF verschijnt op het scherm en het timerlampje gaat branden.

INFORMATIE

Bij elke druk op OFF gaat de tijdinstelling met 1 uur vooruit. De timer kan op 1 tot 9 uur worden ingesteld.

2 Druk op OFF om te stoppen.

HR.

Resultaat: OFF verdwijnt van het scherm en het timerlampje gaat uit.

INFORMATIE

Wanneer u de in-/uitschakeltimer instelt, wordt de tijdinstelling opgeslagen in het geheugen. Het geheugen wordt gereset wanneer de batterijen in de gebruikersinterface worden vervangen.

Gebruik van de nachtstand in combinatie met de uitschakeltimer

De airconditioner past de temperatuur automatisch aan (0,5°C hoger voor koelen, 2,0°C lager voor verwarmen) om overmatig koelen/verwarmen te voorkomen en voor een comfortabele slaaptemperatuur te zorgen.

5.8.2 Inschakeltimer starten/stoppen

1 Druk op ON om te beginnen.

HR.

Resultaat: ON verschijnt op het scherm en het timerlampje gaat branden.

INFORMATIE

Bij elke druk op ON gaat de tijdinstelling met 1 uur vooruit. De timer kan op 1 tot 12 uur worden ingesteld.

2 Druk op CANCEL om te stoppen.

HR.

Resultaat: ON verdwijnt van het scherm en het timerlampje gaat uit.

5.8.3 In- en uitschakeltimer combineren

1 Voor informatie over het instellen van de timers, zie "5.8.1 Uitschakeltimer starten/stoppen" [▶ 8] en "5.8.2 Inschakeltimer starten/stoppen" [▶ 8].

Resultaat: OFF en ON verschijnen op het scherm.

2 Voorbeeld van wat op het scherm staat wanneer de 2 timers

worden gecombineerd:

6 Energie besparen en optimale werking

INFORMATIE

• De unit verbruikt ook nog stroom wanneer ze uitgeschakeld is.
• Wanneer de stroom wordt hersteld na een stroompanne, werkt de unit verder in de eerder geselecteerde stand.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

OPMERKING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

7 Onderhoud en service

7.1 Overzicht: onderhoud en service

De installateur moet een jaarlijks onderhoud uitvoeren.

Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO _2 -equivalent.

Formula om de hoeveelheid in CO _2 -equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

• Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus.
• Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.
• Denk eraan dat het koelmiddel in het systeem geurloos is.

WAARSCHUWING

Het toestel moet worden opgeslagen waar het geen mechanische schade kan oplopen in een voldoende geventileerde ruimte zonder ontstekingsbronnen die continu branden (bijvoorbeeld: open vuur, een brandend gastoestel of een werkende elektrische verwarming). De afmetingen van de ruimte moeten zijn zoals beschreven in de Algemene voorzorgsmaatregel.

OPMERKING

Dit onderhoud MOET worden uitgevoerd door een erkend installateur of een servicetechnicus.

Laat het onderhoud minstens één keer per jaar uitvoeren. De geldende wetgeving kan evenwel kortere onderhoudsintervallen vereisen.

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen UITSCHAKELEN. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

• Spoel de unit NIET af.
• Bedien de unit NIET met natte handen.
• Plaats GEEN voorwerpen die water bevatten op de unit.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

De volgende symbolen kunnen voorkomen op de binnenunit:

Symbool

Verklaring

Meet de spanning aan de aansluitklemmen van de condensatoren van de hoofdkring of elektrische onderdelen vooraleer u een onderhoud uitvoert.

7.2 Binnenunit en gebruikersinterface schoonmaken

WAARSCHUWING

Verkeerde schoonmaakproducten of een verkeerde manier van schoonmaken kan plastic onderdelen beschadigen of waterlekken veroorzaken. Spatten van schoonmaakproducten op elektrische componenten (bv. motoren) kan een defect, rook of brand veroorzaken.

OPMERKING

• Gebruik GEEN benzine, benzeen, verdunner, schuurpoeder of vloeibaar insecticide. Mogelijk gevolg: Verkleuring en vervorming.
• Gebruik GEEN water of lucht van 40°C of warmer. Mogelijk gevolg: Verkleuring en vervorming.
• Gebruik GEEN schuurproducten.
• Gebruik GEEN schuurborstel. Mogelijk gevolg: Anders kan de coating er afkomen.
• De eindgebruiker mag NOOIT de interne delen van de unit zelf schoonmaken; alleen een bevoegde servicemedewerker mag dit doen. Neem contact op met uw dealer.

Leg de unit stil, schakel de stroomonderbreker UIT of trek het netsnoer uit alvorens de unit schoon te maken. Anders dreigt u elektrische schokken en letsel op te lopen.

1 Maak schoon met een zachte doek. Gebruik water of een neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

7.3 Voorpaneel schoonmaken

1 Maak het voorpaneel schoon met een zachte doek. Gebruik water of een neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

7.4 Voorpaneel openen

1 Houd het voorpaneel vast aan de paneeltabs aan weerszijden en open het paneel.

1 Druk op de lip in het midden van elk luchtfilter en trek het dan omlaag.
2 Trek de luchtfilters uit de unit.

3 Was de luchtfilters met water of maak ze schoon met een stofzuiger.

4 Laat ze 10-15 minuten weken in lauw water.

5 Plaats alle filters terug op hun oorspronkelijke plaats.

INFORMATIE

• Als het stof NIET gemakkelijk kan worden verwijderd, was de filters met lauw water met een verdund neutraal schoonmaakmiddel. Laat de luchtfilters drogen in de schaduw.
• Er wordt geadviseerd de luchtfilters om de 2 weken te reinigen.

7.6 Voorpaneel sluiten

1 Installeer de filters weer.
2 Duw het voorpaneel aan weerszijden en in het midden zacht omlaag tot het klikt.

7.7 Aandachtspunten voor een lange periode van stilstand

Laat de unit enkele uren in de stand alleen ventilator draaien om de binnenkant van de unit te drogen.

1 Druk op MODE en selecteer de stand alleen ventilator.
2 Druk op om te beginnen.

3 Zet de stroomonderbreker uit wanneer de unit stopt.

4 Maak de luchtfilters schoon en plaats ze terug op hun oorspronkelijke plaats.

5 Verwijder de batterijen uit de gebruikersinterface.

INFORMATIE

Er wordt geadviseerd periodiek onderhoud door een specialist te laten uitvoeren. Neem contact op met uw dealer voor gespecialiseerd onderhoud. De klant staat in voor de onderhoudskosten.

In sommige bedrijfsomstandigheden kan de binnenkant van de unit na enkele seizoenen vuil worden. Dit leidt tot slechte prestaties.

8 Opsporen en verhelpen van storingen

Als zich één van de volgende problemen voordoet, neem dan onderstaande maatregelen en neem contact op met uw dealer.

WAARSCHUWING

Stop de werking en schakel de voeding UIT als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

ALLEEN een erkend servicetechnicus mag het systeem repareren.

Storing Maatregel
Als een beveiliging zoals een zekering, onderbreker of aardlekschakelaar vaak in werking treedt, of als de AAN/UIT-schakelaar NIET goed werkt.	Schakel de hoofdvoeding UIT.
Als water uit de unit lekt. Stop de werking.
De bedrijfsschakelaar werkt NIET goed.	Schakel de voeding UIT.
De bedrijfs-led knippert en u kunt de foutcode controleren op de gebruikersinterface. Zie de uitgebreide handleiding voor de gebruiker voor informatie over het weergeven van de foutcode.	Verwittig uw installateur en geef hem de foutcode door.

Als het systeem NIET goed werkt, behalve voor de hiervoor vermelde gevallen, en geen van de vermelde storingen van toepassing is, volg dan de volgende procedures om na te gaan wat er misloopt.

INFORMATIE

Zie de uitgebreide handleiding op http://www.daikineurope.com/support-and-manuals/product-information/ voor meer tips voor het oplossen van problemen.

Neem contact op met uw installateur als u na controle van alle bovenstaande punten het probleem niet zelf kunt oplossen. Geef hem de symptomen door, de volledige modelnaam van de unit (met indien mogelijk ook het fabricagenummer) en de installatiedatum (mogelijk vermeld op de garantiekaart).

9 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld.
