GEBRUIKSAANWIJZING T59840 AEG

Gebruiksaanwijzing Condensdroger met warmtepomp

Geachte mevrouw, heer

Hartelijk dank voor het kiezen van een van onze kwaliteitsproducten. U heeft een goede keuze gemaakt. Zo kunt u dankzij de combinatie van functioneel design en hoogwaardige technologie rekenen op optimale prestaties en bedieningsgemak. En onze zorg voor het milieu, komt o.a. tot uitdrukking in het energiebesparend functioneren van dit apparaat. Om er zeker van te zijn dat uw apparaat optimaal en onberispelijk presteert, dient u deze gebruiksaanwijzing aandachtig door te lezen. Dan zult u alle processen perfect en zeer efficiënt kunnen besturen.

Wij raden u aan deze gebruiksaanwijzing goed te bewaren, zodat u nog eens iets kunt nalezen. En wilt u dit boekje doorgeven aan een eventuele volgende eigenaar van het apparaat.

Wij wensen u veel succes met uw nieuwe apparaat.

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

Belangrijke informatie over uw persoonlijke veiligheid en informatie over het voorkomen van schade aan het apparaat.

Algemene informatie en tips

Milieu-informatie

Inhoud

Bedieningshandleiding

Belangrijke veiligheidsinformatie

Productbeschrijving

Bedieningspaneel

Wat er op het display wordt weergegeven 10

Voordat u de droger in gebruik neemt

Het wasgoed sorteren en voorbereiden

Programmatabel

Dagelijks gebruik

Machine inschakelen / lampje inschakelen 17

Vuldeur openen / wasgoed in de trommel doen 17

Het programma selecteren 17

Droogtegraad instellen 18

Het voor-centrifuge toerental instellen 18

Het instellen van de lange anti-kreuk functie 19

Zoemer 19

Tijd 20

Het instellen van de uitgestelde start 20

Kinderslot instellen 21

Het programma starten 21

Het programma veranderen 21

Extra artikelen in de trommel doen of eruit halen, voordat het programma is afgelopen 22

Droogcyclus voltooid / wasgoed uit de trommel halen 22

Onderhoud en reiniging 23

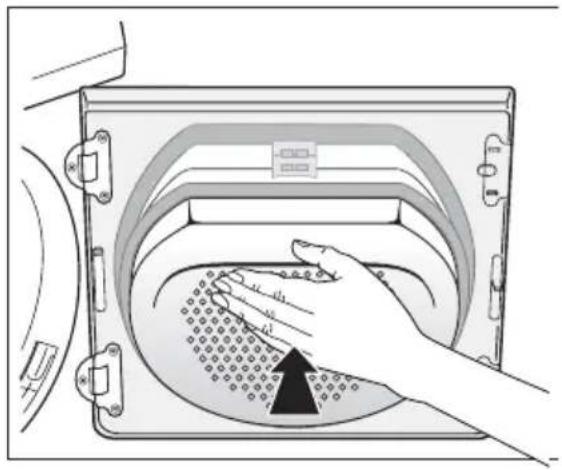

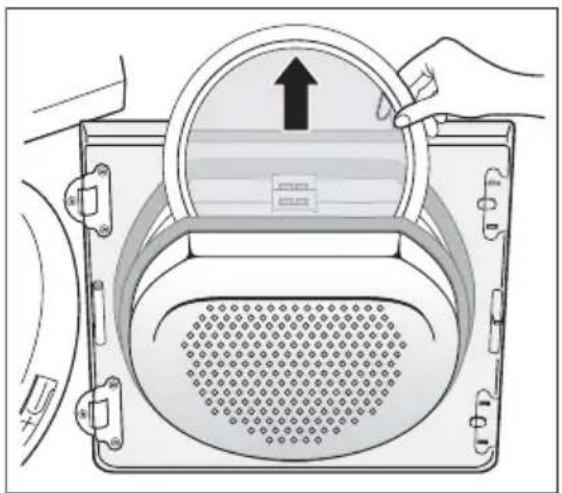

Het pluizenfilter schoonmaken 23

De deurpakking schoonmaken 25

Het condenswaterreservoir leegmaken 25

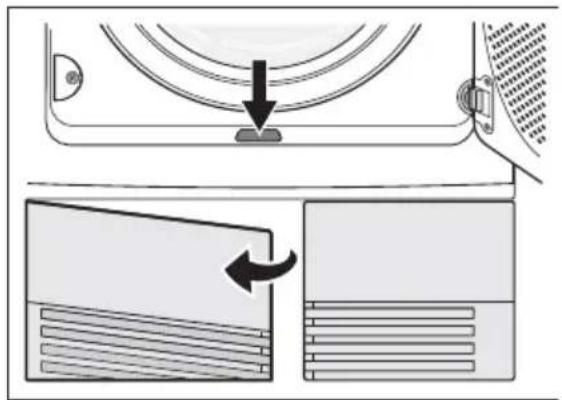

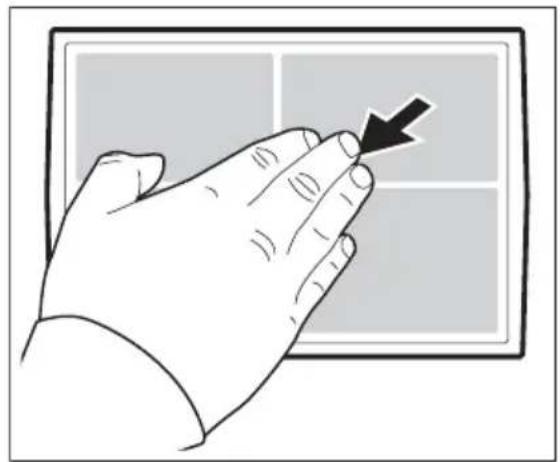

Het filter van de warmtewisselaar reinigen 26

De trommel reinigen 28

Het bedieningspaneel en de behuizing schoonmaken 29

Wat moet u doen, als ... 30

Zelf problemen oplossen 30

Het lampje van de binnenverlichting vervangen 31

Machine-instellingen

Technische gegevens

Verbruikswaarden

Tips voor testinstanties

Installatie

Het apparaat vervoeren 35

Plaatsing van het apparaat 36

Verwijdering van de transportbeveiliging 37

Elektrische aansluiting 37

Veranderen van de draairichting van de deur 38

Speciale accessoires 39

Milieu

Verpakkingsmateriaal 40

Oud apparaat 40

Milieutips 41

Garantievoorwaarden 41

Garantie/serviceafdeling 41

Onderhoud 47

www.electrolux.com 47

Bedieningshandleiding

Belangrijke veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waar- borgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschu- wingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het ap- paraat gebruiken, volledig bekend zijn met de werking ervan en de veilig- heidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt naar behoren is geïnfor- meerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke gesteldheid of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.
• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toe-brengen en dienen niet in het apparaat terecht te komen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze voorwerpen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber dienen niet in de wasdroger te worden gedroogd.

• Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.

• Probeer onder geen enkele omstandigheid zelf de machine te repareren. Reparaties uitgevoerd door ondeskundigen kunnen lichamelijk letsel of ernstige schade aan de machine veroorzaken. Neem contact op met met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.

• Artikelen die zijn bevuïld met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen al-vorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Explosiegevaar: Droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Daar deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: Artikelen met vlekken of stoffen die doordrenkt zijn met plantaardige of bakolie vormen een gevaar voor brand en dienen niet in de wasdroger geplaatst te worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoel-cyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt

WAARSCHUWING!

Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle artikelen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven.

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met ELECTROLUX SERVICE.
• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.

• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij gegarandeerd is dat de artikelen niet worden beschadigd.

• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien of competent persoon.

• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelvoetjes te worden aangepast om de lucht toch goed te kunnen laten circu- leren.
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat.
• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optionele accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was in de machine alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Laad het apparaat niet te vol. Zie het desbetreffende hoofdstuk in de gebruiks-aanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten dienen niet in de wasdroger gedroogd te worden. Als vluchtige reinigingsvloeistoffen worden gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

Veiligheid van kinderen

• Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.

• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• De verpakkingsmaterialen (bijv. plastic folie, polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.

• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

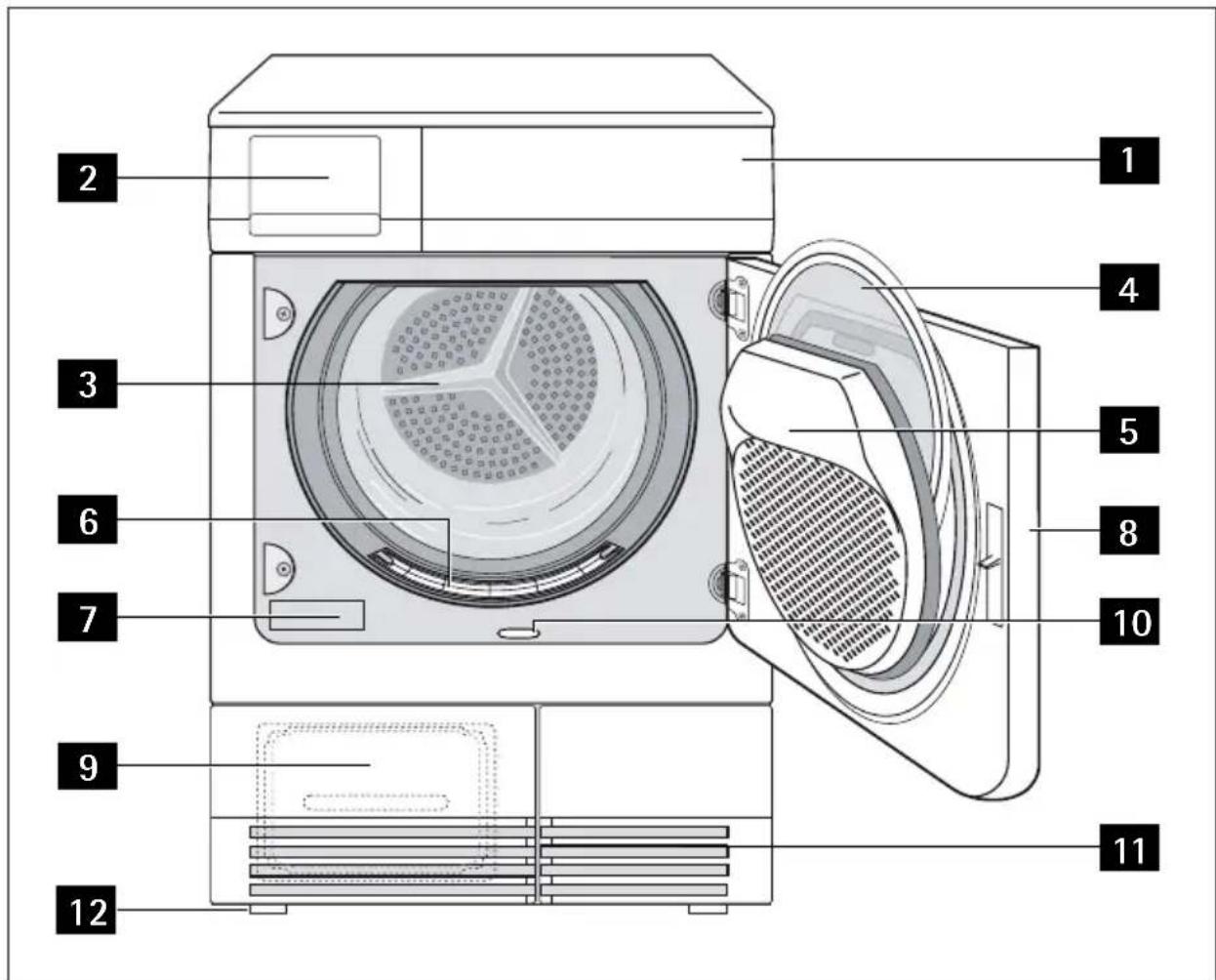

Productbeschrijving

1 Bedieningspaneel
2.ade met condenswaterreservoir
3 lampje voor binnenverlichting
4 fijne zeef (pluizenfilter)
5 filter met grote mazen (pluizenfilter)
6 Microfilter (pluizenfilter)
7 typeplaatje
8 /uldeur (omkeerbaar)
9 Deur in sokkel bovenstrooms van het pluizenfilter en de warmtewisselaar
10 Toets om de deur in de sokkel te openen
11 Ventilatie-openingen
12 Schroefpootjes (in hoogte verstelbaar)

Bedieningspaneel

WOL DROGEN ZUDE DROGEN STRIJKVRIJ PLUS OVERHEMDEN SPORT. KLEDING JEANS VISCOSÉ DEKENS MIX MICROVEZEL SENSIDRY UIT VERLICHTING KATOEN EXTRA INTENSIEF KAST- STRIJK- DROOG SYNTHETICA EXTRA KAST- STRIJK- DROOG TUD LUCHTEN 59840 12 6 5 4 STARTUITSTEL DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD START/PAUZE 7KG

1 Programmaknop en UIT schakelaar
2 Functietoetsen
3 START/PAUZE toets
4 STARTUITSTEL toets
5 Status led
6 Display

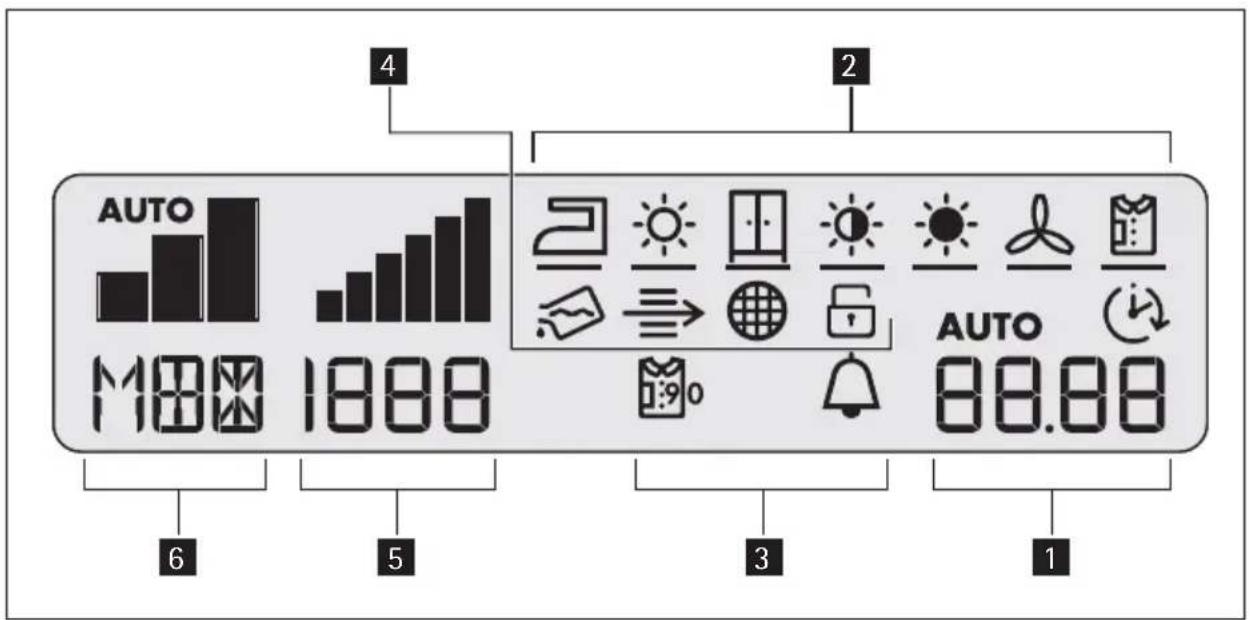

Wat er op het display wordt weergegeven

1 tijd tot einde / foutmelding
2 status van de fase van de cyclus
3 opties
4 waarschuwingen
5 selectie centrifugesnelheid
6 selectie droogtegraad

Voordat u de droger in gebruik neemt

WAARSCHUWING!

Indien het apparaat niet rechtop vervoerd is, laat het dan 12 uur staan voordat u het aansluit op de elektriciteitsvoorziening en het voor het eerst gebruikt, zodat de olie terug kan stromen naar de compressor. Anders kan de compressor beschadigd raken.

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige doek of een korte cyclus (30 MIN) met vochtige lappen in de trommel laten draaien.

Het wasgoed sorteren en voorbereiden

Het wasgoed sorteren

- Sorteer op soort weefsel:

- Katoen/linnen voor programma's in de programmagroep KATOEN.

- Gemengde was en synthetische stoffen voor programma's in de programmagroep SYNTHETICA.

- Sorteren op onderhoudslabel. De onderhoudslabels betekenen:

Drogen in de wasdro-ger in principe mogelijk	Drogen op normale temperatuur	Drogen op verlaagde temperatuur.	Drogen in de wasdro-ger niet mogelijk

Stop geen nat wasgoed in de machine als niet op het onderhoudslabel vermeld is dat het geschikt is om gedroogd te worden in een wasdroger.

Deze machine kan gebruikt worden voor al wasgoed dat voorzien is van het label "geschikt om gedroogd te worden in een wasdroger".

• Droog nieuwe, gekleurde artikelen niet tegelijk met licht-gekleurd wasgoed. De kleur van textiel kan afgeven.
• Droog katoenen jersey en breigoed niet het programma EXTRA DROOG. Artikelen kunnen krimpen!
• Wollen en wolachtige materialen kunnen met het programma WOL worden gedroogd. Voor het drogen de wollen kledingstukken zo goed mogelijk centrifugeren (max. 1200 omw/min). Alleen wollen kledingstukken samen drogen die qua materiaal, kleur en gewicht gelijk of vergelijkbaar zijn. Zware wollen stukken bij voorkeur apart drogen.

Wasgoed voorbereiden

• Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).
• Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden, etc).
• Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met katoen afgewerkte anoraks, de katoenlaag dient aan de buitenkant te zitten). Deze weefsels drogen dan beter.

Programmatabel

Programma's		Max. belading (droog gewogen)	Extra functies/opties						Toepassing/eigenschappen	Onderhoudsmerkteken
			DROOGTEGRAAD	TPM	ANTI-KREUK PLUS	ZOEMER	TIJD	STARTUITSTEL
KATOEN	EXTRA 7 kg ● ● ● ● - ●								Grondig drogen van dik of meer-laags textiel, bijv. badstof artikelen, badjassen, katoen.
	INTENSIEF 7 kg ● ● ● ● - ●								Grondig drogen van dik textiel, bijv. badstof artikelen, handdoeken, katoen.
	KASTDROOG1)	7 kg ● ● ● ● - ●							Grondig drogen van textiel van gelijke dikte, bijv. badstof artikelen, gebreide artikelen, handdoeken, katoenen overhemden.
	STRIJK-DROOG1)	7 kg ● ● ● ● - ●							Voor katoenen of linnen wasgoed van normale dikte, bijv. beddengoed, tafellinnen.
SYNTHETICA	EXTRA 3 kg ● ● ● ● - ●								Grondig drogen van dik of meer-laags textiel, bijv. truien, beddengoed, tafellinnen.
	KASTDROOG1)	3 kg ● ● ● ● - ●							Voor dunne stoffen die niet gestreken worden, bijv. easy care shirts, tafelkleden, sokken, lingerie met baleinen of met beugels.
	STRIJKDROOG 3 kg ● ● ● ● - ●								Voor dunne stoffen die ook niet gestreken worden, bijv. gebreide artikelen, katoenen overhemden.
TIJD	TIJD 7 kg - - ● ● ● ●LUCHTEN 1 kg - - • • - •								Voor het extra drogen van losse artikelen.Voor het opfrissen of behoed-zaam reinigen van textiel met in de handel verkrijgbare producten voor chemische reiniging.
SPECIAAL	MICRO-VEZEL 1 kg • • • • • - •								Voor dunne stoffen, polyester en polyamide, die niet gestreken worden.
	MIX 3 kg • • • • • - •								Voor het drogen van katoenen en synthetische stoffen, op lagere temperatuur.
	DEKENS 3 kg • • • • - •								Beddengoed (één- en tweeper-soons lakens, kussenslopen, spreien, dekbedovertrekken).
	VISCOSE 1 kg • • • • - •								Voor dunne stoffen, viscose, en polyester, die niet gestreken wor-den.
	JEANS 7 kg • • • • • - •								Voor vrijetijdskleding, zoals jeans, sweatshirts, enz., van verschillende materiaaldikte (bijv. bij de manchetten en naden)
	SPORTSKLE-DING	2 kg • • • • - •							Voor sportkleding, dunne stoffen, polyester, die niet gestreken wor-den.
	OVERHEM-DEN	1,5 kg(of 7 over-hem-den)	●●●●●-●						Speciaal programma met anti-kreuk mechanisme voor easy carestoffen zoals overhemden enblouses; om makkelijker te kunnen strijken. De resultaten zijnafhankelijk van het soort stof ende afwerking. Stop de stoffen on-middellijk na het centrifugeren inde droger; als de hemden een-maal droog zijn, haal ze dan on-middellijk uit de droger en hangze op een kleerhanger.
	STRIJKVRIJPLUS	1 kg(of 5 over-hem-den)	●●●●●-●						Speciaal programma met anti-kreuk mechanisme voor easy carestoffen zoals overhemden enblouses; om makkelijker te kunnen strijken. De resultaten zijnafhankelijk van het soort stof ende afwerking. Stop de stoffen on-middellijk na het centrifugeren inde droger; als de hemden een-maaldroog zijn, haal ze dan on-middellijk uit de droger en hangze op een kleerhanger.
	ZIJDE DRO-GENWOL DROGEN 1 kg • • - • - •	1 kg●●●●-●							Om artikelen van zijde te drogenmet warme lucht en behoedzametrommelbeweging.Om wollen stoffen te drogen na-dat ze gewassen zijn, met gebruik van warme lucht en een minimale mechanische belasting (Zie deel "Wasgoed sorteren en voorberei-den"). Aanbeveling: Haal de stof-fen onmiddellijk na het drogen uit de machine, er volgt geen anti-kreukprogramma.

1) In overeenstemming met IEC61121

Dagelijks gebruik

Machine inschakelen / lampje inschakelen

Draai de programmakeuzeknop op een willekeurig programma of draai hem op VERLICHTING. De machine is ingeschakeld. Als de vuldeur wordt geopend, wordt de trommel verlicht.

Vuldeur openen / wasgoed in de trommel doen

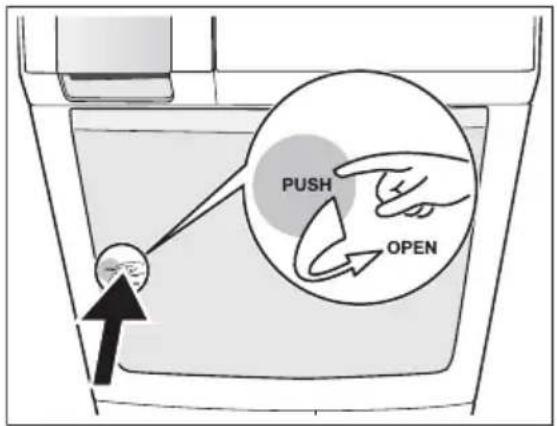

1. Vuldeur openen:
   Duw met kracht tegen de vuldeur (druk-punt)
2. Vul de trommel met wasgoed (druk het niet aan).

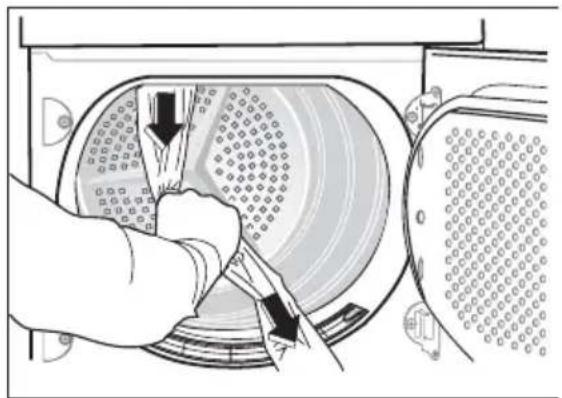

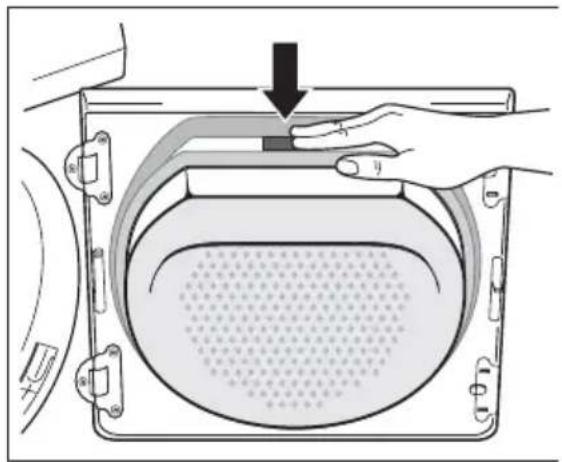

LET OP!

Laat het wasgoed niet tussen de deur en de rubber pakking terecht komen.

1. Doe de vuldeur goed dicht. U moet een duidelijke klik horen.

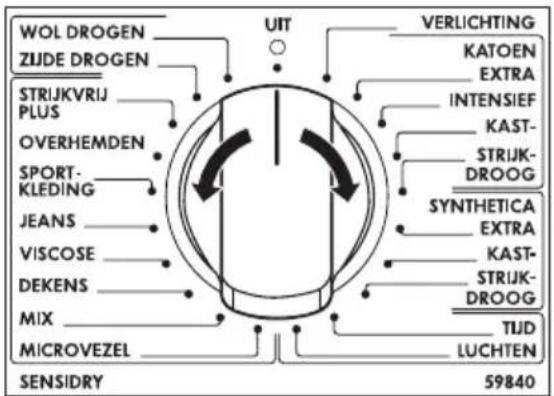

Het programma selecteren

Gebruik de programmakeuzeknop om het ge- wenste programma te selecteren. De geschatte tijdsduur tot het einde van het programma verschijnt op het display in h:mm formaat (uren:minuten).

Gedurende de cyclus verstrijkt de tijd in stappen van een minuut; bij minder dan 1 uur worden de nullen niet weergegeven (bijv. "59", "5", "0").

WOL DROGEN ZIJDE DROGEN STRIJKVRIJ PLUS OVERHEMDEN SPORT- KLEDING JEANS VISCOSSE DEKENS MIX MICROVEZEL SENSIDRY UIT VERLICHTING KATOEN EXTRA INTENSIEF KAST- STRIJK- DROOG SYNTHETICA EXTRA KAST- STRIJK- DROOG TIJD LUCHTEN 59840

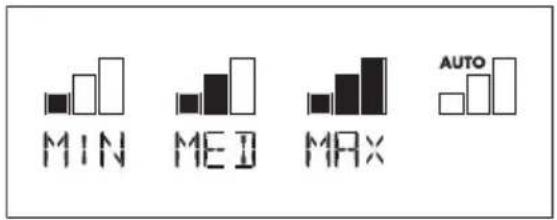

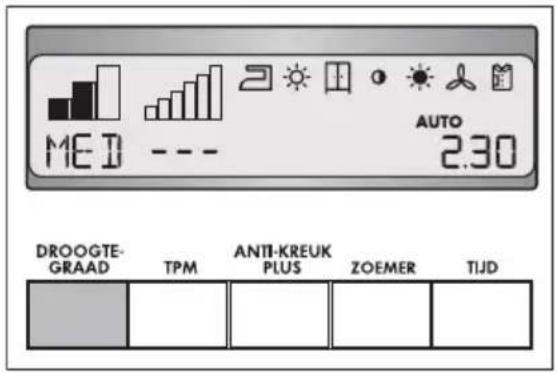

Droogtegraad instellen

Als het wasgoed na een standaard droogprogramma te vochtig uit de machine komt, kunt u het droogresultaat verbeteren met behulp van de DROOGTEGRAAD functie. Het wasgoed wordt droger door van MIN tot MAXte gaan.

MEDI --- AUTO 2.30 DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD

Druk herhaaldelijk op de toets DROOGTE-GRAAD totdat de gewenste droogtegraad (MIN, MED of MAX) op het display wordt weergegeven. Als het betreffende programma niet voorzien is van een vochtig- heidsinstelling, dan wordt er een balk weergegeven met de tekst AUTO.

MIN MEJ MAX AUTO

Als wollen of zijden artikelen na afloop van een WOL DROGEN of ZIJDE DROGEN programma te vochtig uit de machine komen, kunt u deze nogmaals drogen door het bijbehorende programma weer te starten, maar dit keer met de functie DROOG-TEGRAAD ingeschakeld en de droogtegraad ingesteld op MIN, MED of MAX. In het geval van een droogcyclus met relatief droog wasgoed, wordt de duur van de programmacyclus die aan het begin werd weergegeven na verloop van tijd gecorrigeerd.

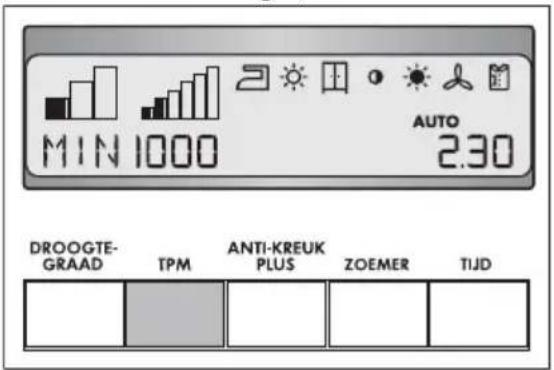

Het voor-centrifuge toerental instellen

Indien het wasgoed in de wasmachine gecentrifugeerd werd voor het begin van de droogcyclus, kan de droger ingesteld worden in overeenstemming met de centrifugesnelheid van de oorspronkelijke centrifugeprocedure. Hoe hoger de centrifugesnelheid, des te korter duurt het programma voor de droogcyclus.

Druk een aantal keren op de toets TPM (T/ MIN.) totdat de gewenste centrifugesnelheid van het oorspronkelijke centrifugetoerental wordt weergegeven. Er wordt geen waarde weergegeven als er geen centrifugesnelheid is gekozen.

MIN 1000 AUTO 2.30 DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD

In bepaalde programma's is de centrifuge-snelheid niet van invloed (tijdgestuurde cy-cli), deze kan niet geselecteerd worden en er worden drie streepjes weergegeven.

Beschikbare keuzemogelijkheden:

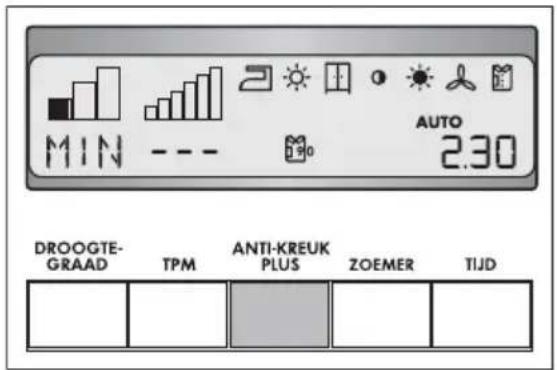

Het instellen van de lange anti-kreuk functie

Druk op de toets ANTI-KREUK PLUS. Er is nu een anti-kreukfase van 90 minuten ingesteld. Op het display verschijnt het pictogram ANTI-KREUK PLUS 📋. Als deze extra functie geselecteerd is, wordt de anti-kreukfase aan het einde van de droogcyclus met 60 minuten verlengd. Het wasgoed kan tijdens de ant-kreukfase te allen tijde uit de machine gehaald worden.

MIN --- AUTO 2.30 DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD

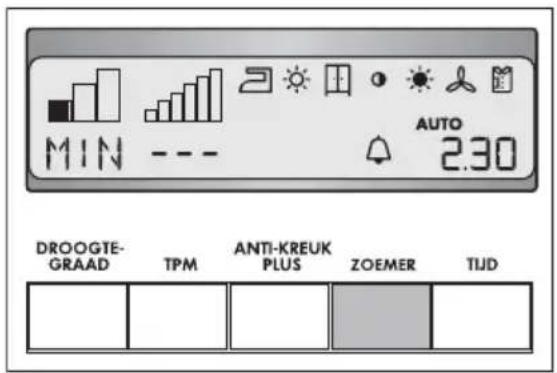

Zoemer

Het apparaat wordt geleverd met uitgeschakelde ZOEMER functie.

Om de zoemer in te schakelen op de toets ZOEMER drukken.

De toets dient voor het in- of uitschakelen van de functie. Als de functie actief is, verschijnt het symbool van de ZOEMER ♘ op het display.

MIN --- AUTO 2.30 DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD

De zoemer laat een signaal of een melodietje horen bij:

• het einde van de cyclus
• anti-kreukfase en bij het begin of einde van de fase
• onderbreking van de cyclus door een waarschuwing
• a l a r m

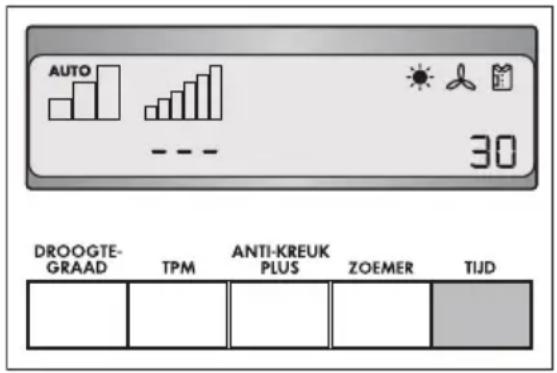

Tijd

Om de programmaduur te selecteren nadat het TIJD-programma is ingesteld. U kunt een programmaduur selecteren van 10 minuten tot 3 uur, in stappen van 10 minuten.

1. Draai de programmaknop op het TIJD-programma. Boven de TIJD-toets knippert 10'. (komt overeen met het programma LUCHTEN).

AUTO 30 DROOGTE- GRAAD TPM ANTI-KREUK PLUS ZOEMER TIJD

1. Druk herhaaldelijk op de toets TIJD tot de gewenste programmaduur wordt weergegeven op het display, bijv. 20 voor een programma van 20 minuten.

Als er geen programmaduur is geselecteerd, wordt de duur automatisch ingesteld op 10 min.

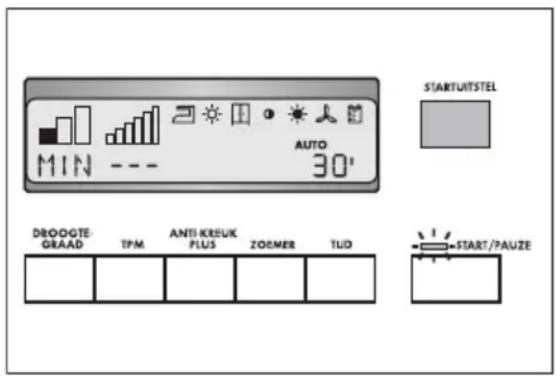

Het instellen van de uitgestelde start

Met de toets STARTUITSTEL, kunt u de start van een programma van 30 minuten (30') tot een maximum van 20 uur (20h) uitstellen.

1. Selecteer het programma en de extra functies.
2. Druk zo vaak op de toets STARTUITSTEL als nodig is totdat de gewenste uitgestelde start op het display wordt weer-gegeven, bijv. 12h als het programma over 12 uur moet starten.

MIN --- AUTO 30' START/UTSTEL DROOGTE- GRAAD TPM ANTI KREUK PLUS ZOOMER TUD START/PAUZE

Als op het display 20h wordt weergegeven en u de toets nogmaals indrukt, wordt de uitgestelde start geannuleerd. Op het display verschijnt 0' en vervolgens de programmaduur van het geselecteerde programma.

1. Om de timer van de uitgestelde start te activeren, op de START/PAUZE toets drukken. De resterende tijd tot het moment dat het programma volgens de instelling moet starten wordt continu weergegeven (bijv. 15h, 14h, 13h, ... 30' etc).

Kinderslot instellen

Het kinderslot kan ingesteld worden om te voorkomen dat een programma per ongeluk wordt gestart of dat een lopend programma onbedoeld wordt veranderd. De kinderslotfunctie blokkeert alle toetsen en de programmakeuzeknop. Het kinderslot kan in- of uitgeschakeld worden door tegelijkertijd, gedurende 5 seconden, de toetsen ANTI-KREUK PLUS en ZOEMER in te drukken.

- Voordat het programma is gestart: Het apparaat kan niet gebruikt worden - Nadat het programma is gestart: Het lopende programma kan niet veranderd worden

Het ( pictogram verschijnt op het display om aan te geven dat het kinderslot ge- activeerd is.

Het kinderslot wordt niet gedeactiveerd als het programma is afgelopen.

Als u een nieuw programma wilt instellen, moet u eerst het kinderslot deactiveren.

Het programma starten

Druk op de toets START/PAUZE. Het programma wordt gestart.

Het programmaverloop wordt weergegeven op het display door een toepasselijke set pictogrammen. Van links naar rechts, van STRIJKDROOG 📄 tot ANTI-KREUK 📋 hangt het pictogram af van de gekozen droogcyclus. Bijv. in het programma KASTDROOG zijn de volgende pictogrammen zichtbaar: 📄 🚫 🏠 Het actuele verloop van de cyclus wordt aangegeven door een knipperend streepje onder het pictogram. Wanneer het betreffende deel van de droogcyclus is voltooid, gaat het streepje continu branden en begint er een streepje onder het volgende pictogram te knipperen.

Het programma veranderen

Om een programma te veranderen wat per ongeluk is gekozen, moet u eerst de programmakeuzeknop op UIT zetten en dan het programma opnieuw instellen.

Als het programma eenmaal begonnen is, kan het niet meer veranderd worden. Als u desondanks toch probeert het programma te veranderen door aan de programmakeuzeknop te draaien, gaan het display en de controlelampjes knipperen. Als u op een optietoets (behalve de ZOEMER toets) drukt, verschijnt Err op het display. Het droogprogramma wordt hierdoor echter niet beïnvloed (wasgoedbescherming).

Extra artikelen in de trommel doen of eruit halen, voordat het programma is afgelopen

1. Open de vuldeur.

WAARSCHUWING!

Het wasgoed en de trommel kunnen heet worden. Gevaar voor brandwonden!

1. Doe de artikelen in de trommel, of haal ze eruit.
2. Doe de vuldeur goed dicht. U moet een duidelijke klik horen.
3. Druk op de toets START/PAUZE om verder te gaan met de droogcyclus.

Droogcyclus voltooid / wasgoed uit de trommel halen

Zodra de droogcyclus voltooid is, verschijnt er een knipperende "0" op het display, en onder het anti-kreuk 📋 pictogram verschijnt een streepje. Als de ZOEMER toets is ingedrukt, klinkt er gedurende ongeveer een minuut een geluidssignaal met onderbrekingen.

De droogcycli (behalve voor het WOL DROGEN programma) worden automatisch gevolgd door een anti-kreuk fase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de ant-kreukfase te allen tijde uit de machine gehaald worden. (Het wasgoed dient op zijn laatst tegen het einde van de anti-kreukfase uit de trommel gehaald te worden om te voorkomen dat het gaat kreuken.) Als de ANTI-KREUK PLUS functie is gekozen, wordt de anti-kreukfase met 60 minuten verlengd.

1. Open de deur.
2. Voordat u het wasgoed uit de trommel haalt, het pluis van het microfilter verwijderen. U kunt dat het beste met een vochtige hand doen. (Zie hoofdstuk "Onderhoud en reiniging".)
3. Haal het wasgoed uit de trommel.
4. Draai de programmakeuzeknop op UIT.

Na elke droogcyclus:

• Het microfilter en het fijne filter schoonmaken

• De condenswaterreservoir leegmaken
  (Zie hoofdstuk "Onderhoud en reiniging".)

• Sluit de deur.

Onderhoud en reiniging

Het pluizenfilter schoonmaken

De filters verzamelen al het pluis dat tijdens het drogen vrijkomt. Om ervoor te zorgen dat de droger perfect blijft werken, moeten de pluizenfilters (microfilter en fijne zeef) na elke droogcyclus schoongemaakt worden.

Het waarschuwingspictogram 🌐 herinnert u daaraan.

LET OP!

Gebruik de droger nooit zonder pluizenfilters of met beschadigde of verstopte pluizenfilters.

1. Open de vuldeur
2. Maak het microfilter schoon met een vochtige hand, het filter is in het onderste deel van de vuldeur ingebouwd.

1. Na verloop van tijd ontstaat er aan- slag van restanten wasmiddel op het wasgoed op de filters. Wanneer dit gebeurt dienen de filters gerei- nigd te worden met warm water en een borstel. Verwijder het filter uit de deur door het naar buiten te trekken. Het filter kan worden ge- plaatst met het vleugeltje naar links of naar rechts.

Vergeet niet het na reiniging terug te zetten.

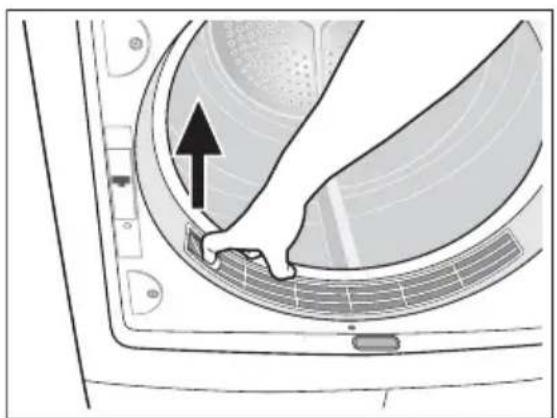

1. Druk de ontgrendelknop op het filter met grote mazen in.

Het filter met grote mazen springt naar buiten.

1. Verwijder de fijne zeef.
2. Verwijder het pluis van de fijne zeef. U kunt dat het beste met een vochtige hand doen.

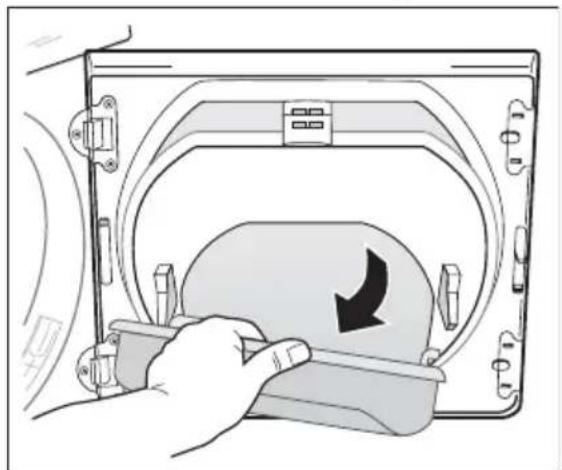

Maak het gebied rond het filter schoon

Het gebied rond de zeef hoeft niet na elke droogcyclus schoonge- maakt te worden, maar dient wel regelmatig gecontroleerd te worden en, indien noodzakelijk, moet het pluis verwijderd worden.

1. Om dat te kunnen doen de bovenkant van het filter met grote mazen vastpakken en naar voren trekken totdat het loskomt van de twee beugels.

2. Verwijder het pluis van het gehele filtergebied. U kunt dat het beste met een stofzuiger doen.

3. Druk beide uitsteeksels van het filter met grote mazen in de beugels van de vuldeur tot ze op hun plaats vastklikken.

4. Zet de fijne zeef weer op zijn plaats.

5. Duw tegen het filter met grote ma- zen tot het in de vergrendeling zit.

Als de fijne zeef niet geplaatst is, zal het filter met grote mazen niet op zijn plaats vergrendeld worden en kan de vuldeur niet gesloten worden.

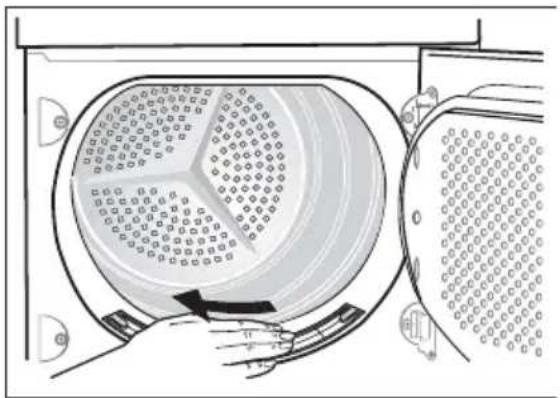

Veeg de deurpakking meteen na afloop van de droogcyclus met een vochtige doek af.

Het condenswaterreservoir leegmaken

Maak het condenswaterreservoir na elke droogcyclus leeg.

Als het condenswaterreservoir vol is, wordt een lopend programma automatisch onderbroken en het pictogram RESERVOIR LEEGMAKEN ➞ gaat op het display branden. Om verder te kunnen gaan met het programma, moet het reservoir eerst leeggemaakt worden.

WAARSCHUWING!

Het condenswater is niet geschikt als drinkwater of om voedsel mee klaar te maken.

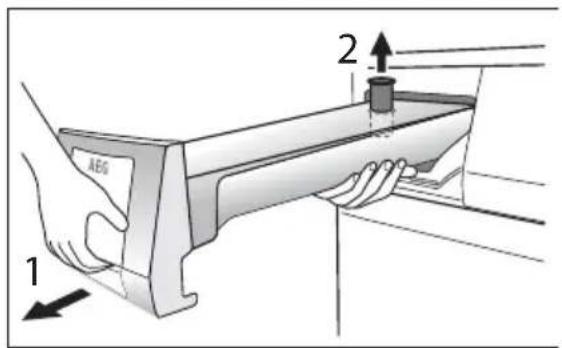

1. Trek de lade met het condenswater-reservoir helemaal naar buiten 1 en trek de condenswaterafvoerslang zo ver mogelijk naar boven 2.

AEG 1 2

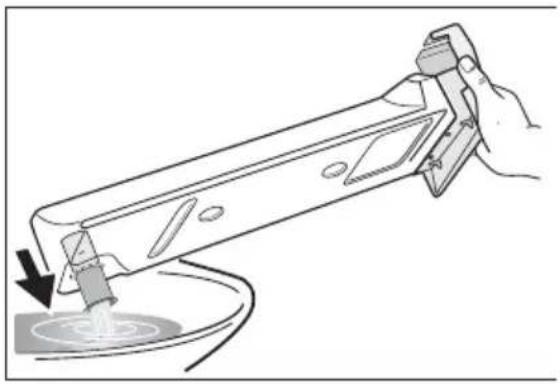

1. Giet het condenswater in een teil of ander soort opvangbak.
2. Schuif de geleiders naar binnen en zet het reservoir weer op zijn plaats.
   Als het programma onderbroken is omdat het condenswaterreservoir vol was: Druk op de toets START/PAUZE om verder te gaan met de droogcyclus.

Het condenswaterreservoir heeft een inhoud van ong. 4 liter. Dit is voldoende voor ongeveer 7 kg wasgoed, dat daarvoor gecentrifugeerd is op 1000 omwentelingen/ minuut.

Het condenswater kan gebruikt worden als gedistilleerd water, bijv. voor een stoomstrijkijzer. Filter het water wel eerst (bijv. via een koffiefilter) om eventuele restanten en kleine pluisjes te verwijderen.

Het filter van de warmtewisselaar reinigen

Als de indicatie ONDERSTE FILTER REINIGEN - gaat branden, moet het filter van de warmtewisselaar in de sokkel van het apparaat gereinigd worden.

Om de warmtepomp te beschermen tegen vuil is de droger uitgerust met een plui- zenfilter dat in de filterbehuizing zit. Ook hier verzamelt zich na verloop van tijd een grote hoeveelheid pluis, dat van invloed is op de werking van de droger.

• Als u de droger laat werken terwijl het pluizenfilter verstopt is kan dat schade toebrengen aan de droger. Het verhoogt ook het energieverbruik.
• Laat de droger nooit werken zonder pluizenfilters.

• Gebruik de droger niet zonder pluizenfilter. Een vuile warmtepomp vergt meer energie en kan alleen schoongemaakt worden met behulp van een kostbaar proces.

• Open de vuldeur

• Open het deurtje in de sokkel: Om dit te doen op de ontgrendelings-knop op de bodem van de deuropening drukken en het deurtje in de sokkel naar links openen.

• Trek de filterbehuizing aan het handvat uit de sokkel.

• Maak de binnenkant van de deur schoon, de filterkamer en verwijder het pluis van de rubber pakkingen.

• Verwijder het pluis van het pluizenfilter op de bodem van de sokkel met een vochtige hand.

• Het pluizenfilter schoonmaken: Haal het filter uit de filterbehuizing. Om dit te doen, op de drukpunten aan de zijkanten drukken en het filterframe naar boven en uit de be- huizing trekken.

1. Verwijder het pluis met een vochtige hand van het pluizenfilter.

2. Zet het pluizenfilter weer terug in de filterbehuizing.

3. Verwijder, indien nodig, ong. een keer per 6 maanden, het pluis van de warmtewisselaar met de bijgeleverde spons. Doe hierbij rub-ber handschoenen aan.

Tip: Het pluis laat zich makkelijker verwijderen als het eerst vochtig gemaakt is met bijv. een wasgoedbevochtiger.

1. Zet de filterbehuizing samen met het filter terug in de sokkel van het apparaat.

Opmerking: Als het pluizenfilter niet in de filterbehuizing is geplaatst, kan de behuizing niet in de sokkel van het apparaat geschoven worden.

1. Doe het deurtje in de sokkel dicht.

De trommel reinigen

LET OP!

Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.

Kalk in het water of reinigingsproducten kunnen een nauwelijks zichtbare aanslag op de binnenkant van de trommel achterlaten. De waarneming van de droogtegraad van het wasgoed is dan niet meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wanneer het uit de droger wordt gehaald.

Gebruik een standaard huishoudelijk reinigingsmiddel (bijv. een op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

Het bedieningspaneel en de behuizing schoonmaken

LET OP!

Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om de machine schoon te maken.

Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

Wat moet u doen, als ...

Zelf problemen oplossen

Als, tijdens de werking, de foutcode E... plus een nummer of letter) op het display verschijnt: Schakel de machine uit en weer aan. Reset het programma. Druk op de toets START/PAUZE. Als de fout nog steeds wordt weergegeven, neem dan contact op met het dichtstbijzijnde servicecentrum en vermeld de foutcode.

Probleem Mogelijke oorzaak Oplossing
Droger doet het niet.	Stekker zit niet in het stopcontact of de zekering werkt niet op de juiste manier.	Steek de stekker in het stopcontact. Controleer de zekering in de zekeringenkast (huishoudelijke installatie).
	De vuldeur staat open. Sluit de vuldeur.
	Heeft u de toets START/PAUZE ingedrukt?	Druk nogmaals op de toets START/PAUZE.
	Verkeerde programma geselecteerd.	Selecteer een ander programma wanneer u de volgende keer droogt (zie het hoofdstuk "Programmatabel")
	Pluizenfilters verstopt. De pluizenfilters schoonmaken.
	Pluizenfilter verstopt. Maak het pluizenfilter schoon.
Droogresultaten niet bevre-digend.	Te grote hoeveelheid wasgoed.	Houd u aan de aanbevolen hoe-veelheid.
	Ventilatie-openingen in het gebied van de sokkel afgedekt.	Zorg dat de ventilatie-openingen in het gebied van de sokkel niet zijn afgedekt.
	Aanslag op binnenkant oppervlak trommel of trommelribben.	Reinig het oppervlak aan de bin-nenkant van de trommel en de trommelribben.
		Verander de instelling met behulp van de DROOGTEGRAAD functie (zie hoofdstuk "Dagelijks gebruik")
Vuldeur sluit niet.	Fijne zeef of filter met grote ma-zen niet op hun plaats vergren-deld.	Installeer de zeven/of klik het fil-ter met grote mazen op zijn plaats.
Als er een toets wordt ingedrukt, verschijntErrop het display.	Wasbeveiliging. Na de start van het programma kan deze optie niet meer worden ingesteld.	Draai de programmaknop op UIT. Stel het programma opnieuw in.
De trommelverlichting werkt niet.	Programmakeuzeknop staat in de stand UIT.	Draai de programmakeuzeknop op VERLICHTING of op een willekeurig programma.
	Lampje defect.	Vervang het lampje (zie volgend deel).
Weergegeven programma-duur verandert steeds of verandert gedurende lange tijd niet.	De programmaduur wordt automatisch gecorrigeerd afhankelijk van het soort en de hoeveelheid wasgoed en de vochtigheidsgraad.	Automatisch proces; dit is geen fout van de machine.
Programma werkt niet, pictogram waterreservoir leegmaken brandt.	Condenswaterreservoir is vol.	Maak het condenswaterreservoir leeg, start dan het programma met de toets START/PAUZE.
Droogcyclus eindigt kort nadat het programma start. Op het display wordt UIT weergegeven.	Niet voldoende wasgoed geladen of de geladen was is te droog voor het geselecteerde programma.	Selecteer het tijdsprogramma of een hogere droogtegraad (bijv. INTENSIEF of KASTDROOG):
	Pluizenfilter verstopt. Maak het pluizenfilter schoon.
De droogcyclus duurt ongewoon lang. Opmerking: Na ongeveer 5 uur stopt de droogcyclus automatisch (zie "Droogcyclus compleet").	Pluizenfilter verstopt. Maak het pluizenfilter schoon.
	Laadvolume te groot. Verminder laadvolume.
	Wasgoed niet voldoende gecentrifugeerd.	Het wasgoed moet grondig ge-centrifugeerd zijn.
	Kamertemperatuur uitzonderlijk hoog. De compressor is tijdelijk uitgeschakeld om overbelasting te voorkomen.	Automatisch proces, er is niets mis met het apparaat. Verlaag, indien mogelijk, de kamertemperatuur.

Het lampje van de binnenverlichting vervangen

Gebruik alleen lampjes die speciaal ontworpen zijn voor wasdrogers. Deze speciale lampjes zijn verkrijgbaar bij de Klantenservice, ET nr. 112 552 000-5.

Als het apparaat is ingeschakeld, gaat de binnenverlichting 4 minuten nadat de deur is gesloten automatisch uit.

WAARSCHUWING!

Gebruik geen standaardlampjes! Deze ontwikkelen te veel warmte en kunnen de machine beschadigen!

WAARSCHUWING!

Voordat u het lampje vervangt, de stekker uit het stopcontact halen.

1. Schroef het dekseltje van het lampje los (dit kunt u vinden direct achter de vuldeur, aan de bovenkant; zie deel "Beschrijving van de machine".)
2. Vervang het kapotte lampje.
3. Schroef het dekseltje weer vast.
   Controleer of de O-ring-pakking correct geplaatst is voordat u het lichtkapje vast-schroeft.
   Gebruik de droger niet als er geen O-ring-pakking op het lichtkapje zit.

WAARSCHUWING!

Om veiligheidsredenen moet het dekseltje stevig worden vastgedraaid. Als dat niet gebeurd is, mag de droger niet gebruikt worden.

Machine-instellingen

Instellingen Uitvoering
ZOEMER permanent uit	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de toetsen DROOGTEGRAAD en T/MIN en houd ze ong. 5 seconden ingedrukt.3. Standaard staat de zoemer altijd uit. U kunt de ZOEMER - toets gebruiken om het geluid in- of uit te schakelen maar de machine onthoudt uw keuze niet.
WaterhardheidWater bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelhe-den variëren afhankelijk van geografische locaties en derhalve variëren de geleidingswaarden ervan.Relevante variaties op de ge-leiding van het water vergele-ken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op de residuele vochtigheid van het wasgoed aan het einde van de cyclus. Met uw droger kunt u de gevoeligheid van de droogsen-sor afstellen die gebaseerd is op de geleidingswaarden van het water.	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de toetsen DROOGTEGRAAD en TIJD PROGR. en houd ze ong. 5 seconden ingedrukt. De huidige instelling wordt weergegeven op het display:- [CO]_ lage geleiding <300 micro S/cm- [CO= gemiddelde geleiding 300-600 micro S/cm- [CO≡ hoge geleiding >600 micro S/cm3. Druk herhaaldelijk op de toets START PAUZE tot de gewenste instelling.4. Om de instelling in het geheugen op te slaan tegelijkertijd op de toetsen DROOGTEGRAAD en TIJD PROGR. drukken of de knop op UIT draaien
Het waterreservoir legen - waarschuwingsboodschappermanent uitWanneer u een externe afvoer voor het condenswater ge-bruikt.	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de toetsen ANTIKREUK LANG en TIJD PROGR. houd ze ong. 5 seconden ingedrukt.De huidige instelling wordt weergegeven op het display:- _ _0 - waarschuwings is permanent uit- _ _1 - waarschuwings led is geactiveerdStandaard is de waarschuwings geactiveerd en gaat altijd branden aan het einde van de droogcyclus of tijdens de cyclus als het waterreservoir vol is.

Technische gegevens

CE Dit apparaat voldoet aan de volgende EG-Richtlijnen:

• 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
• 89/336/EEG van 03.05.1989 EMC Richtlijn inclusief de geamendeerde richtlijn 92/31/EEG
• 93/68/EEG van 22.07.1993 CE-Markeringsrichtlijn

Hoogte x breedte x diepte 85 x 60 x 60 cm
Diepte met vuldeur open 109 cm
De hoogte kan worden afgesteld met 1,5 cm
Leeg gewicht ong. 60 kg
Laadvolume (afhankelijk van het programma) ^1)	Max. 7 kg
Energieverbruik in overeenstemming met IEG 61121 s. e. (7 kg katoen, voorgecentrifugeerd op 1000 tpm,KATOEN KASTDROOG programma)	2,4 kWh
Gebruik Huishoudelijk
Toegestane omgevingstemperatuur + 5°C to + 35°C

1) In sommige landen kunnen andere laadvolumegegevens nodig zijn, vanwege andere meetmethodes.

Verbruikswaarden

De verbruikswaarden zijn vastgesteld op basis van standaardcondities. Deze kunnen afwijken bij bediening van de machine in huishoudelijke omstandigheden.

Programma Laadvolume in kg Energieverbruik (in kWh)
KATOEN KASTDROOG1)	7 2.4
KATOEN STRIJKDROOG1)	7 1.8
SYNTHETISCHE STOFFEN KAST-DROOG2)	3 0.75

1) voorgecentrifugeerd op 1000 tpm
2) voorgecentrifugeerd op 1200 tpm

Tips voor testinstanties

Parameters die gecontroleerd kunnen worden door Testinstanties:

• Energieverbruik (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens de katoen kastdroog cyclus met nominale lading.
• Energieverbruik (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens de katoen kastdroog cyclus met halve lading.
• Uiteindelijke vochtigheidsgraad (tijdens katoen kastdroog, katoen strijkdroog en synthetica kastdroog)
• Condensatie-efficiëntie (gecorrigeerd met uiteindelijke vochtigheidsgraad) tijdens katoen kastdroog cyclus met nominale en halve lading

Alle cycli moeten gecontroleerd worden in overeenstemming met IEC 61121 (Wasdrogers voor huishoudelijk gebruik – Methodes voor het meten van de pres-tatie).

Installatie

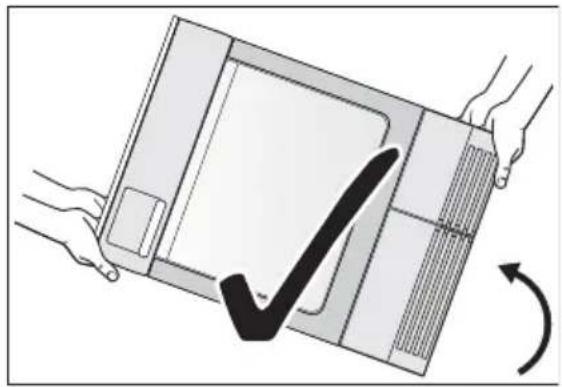

Het apparaat vervoeren

Kantel het apparaat om het te vervoeren, uit-sluitend op zijn linkerkant (zie afbeelding), als het niet rechtop vervoerd kan worden.

Plaatsing van het apparaat

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen.
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vui- lophoping kan plaatsvinden.
• Lucht moet vrij kunnen circuleren rond het hele apparaat. Belemmer het voorste luchtrooster en het achterste luchtrooster niet.
• Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is, moet deze op een stabiel horizontaal vlak geplaatst worden.
• Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas. Is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is.
• De pootjes mogen nooit verwijderd worden. Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke. Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat.

De hete lucht die door de wasdroger wordt uitgestoten kan temperaturen bereiken tot 60°C. Het apparaat mag daarom niet geïnstalleerd worden op vloeren die niet bestendig zijn tegen hoge temperaturen.

Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat in de weg kan staan.

WAARSCHUWING!

Als het apparaat verplaatst moet worden moet dit verticaal gebeuren.

WAARSCHUWING!

Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat.

Verwijdering van de transportbeveiliging

LET OP!

Voordat u de droger in gebruik neemt moeten alle transportbeveiligingen verwijderd worden.

1. Open de vuldeur

2. Trek de repen plakband los van de binnenkant van de machine, boven op de trommel.

3. Verwijder de plastic folie en de polystyreen vulling van de machine.

Elektrische aansluiting

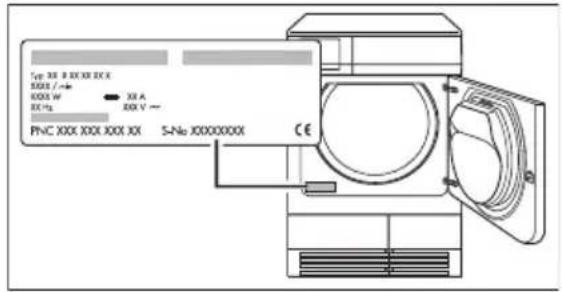

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving").

WAARSCHUWING!

De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomt uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen.

Indien de voedingskabel moet worden vervangen, dan dient dit te gebeuren door onze Klantenservice.

Het aansluitsnoer moet na installatie van de machine toegankelijk zijn.

Sluit de machine aan op een geaarde contactdoos, in overeenstemming met de huidige bedradingsvoorschriften.

Veranderen van de draairichting van de deur

WAARSCHUWING!

Het deurscharnier mag alleen door een vakman worden omgezet. Wendt u zich indien nodig tot onze service-afdeling of uw vakhandel.

WAARSCHUWING!

Voordat de draairichting van de deur veranderd wordt, de stekker uit het stopcontact halen.

1. Open de vuldeur.

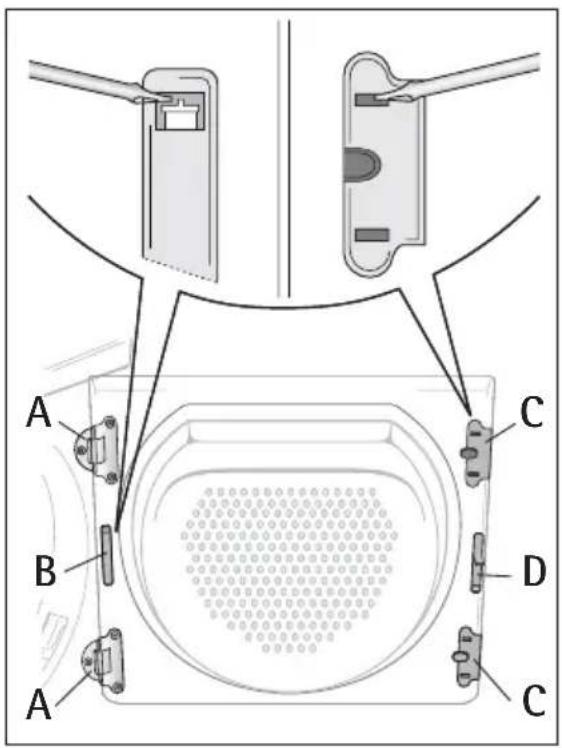

2. Schroef het scharnier A aan de voorkant van de machine los en verwijder de vuldeur.
3. Verwijder de afdekplaten B en C. Om dit te doen een dunne schroevendraaier in de openingen steken, zoals afgebeeld, een klein stukje naar beneden duwen en de afdekplaten loswrikken.
4. Gebruik geschikt gereedschap en oefen druk uit om het vergrendelingsblokje D los te maken van de bevestiging, haal het blokje weg en monteer het aan de andere kant van de deur, nadat u het 180° gedraaid heeft.

A B C D A C

1. Schroef het scharnier A van de vuldeur los, draai het 180°, en monteer het op de andere kant en schroef het vast.

2. Zet de afdekplaten B en C vast op de andere kant, nadat u ze eerst 180° gedraaid heeft.

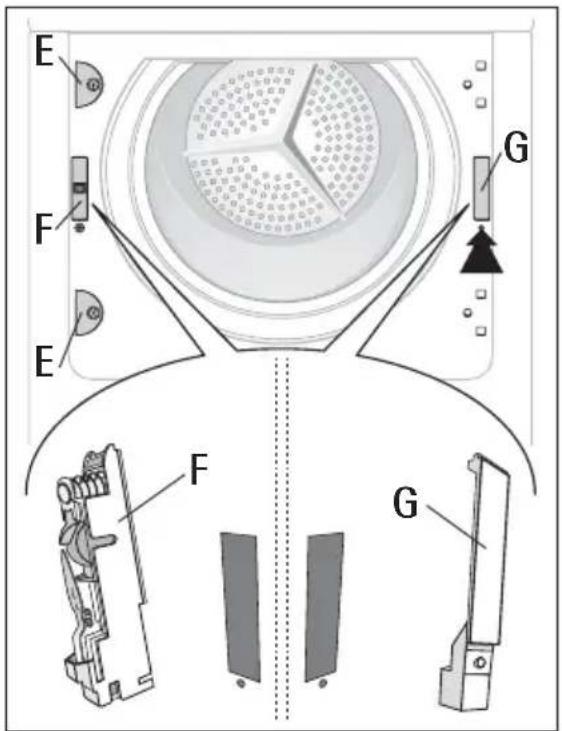

3. Schroef de afdekplaat E los van de voorkant van de machine, draai hem 180°, schroef hem vast op de andere kant.

4. Schroef de deurvergrendeling Flos, duw hem enigszins naar beneden en verwijder hem van de voorkant van de machine.
5. Maak de kabelverbinding van de deurvergrendeling Flos.
6. Druk de knop G in en naar beneden, duw het deksel enigszins naar be- neden en verwijder het van de voorkant van de machine.
7. Maak de kabelverbinding van het deksel Glos.
8. Monteer de deurvergrendeling F aan de andere kant, plaats de kabelverbinding en schroef de vergrendeling vast.
9. Plaats de kabelverbinding in het deksel G aan de andere kant, plaats het deksel en laat de knop op zijn plaats vergrendelen.
10. Plaats de vuldeur en scharnieren in de openingen aan de voorkant van de machine en schroef ze vast.

Opmerking betreffende contactbescherming: De machine kan alleen veilig gebruikt worden nadat alle kunststof onderdelen gemonteerd zijn.

Installatieset tussenstuk om de droger bovenop een wasmachine te plaatsen:

Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer

Deze installatiesets kunnen gebruikt worden om de droger bovenop een automatische AEG-Electrolux wasmachine (60cm breed, voorlader) te plaatsen, om ruimte te kunnen besparen. De automatische wasmachine onder en de droger er bovenop.

Uitvoering die geleverd moet worden:

- met verwijderbare stapelplaat 916.018 903

Lees de bij de set geleverde gebruiksaanwijzing zorgvuldig door.

Installatieset voor externe condensafvoer

Bij het apparaat geleverd

Installatieset 125 122 510 om het condenswater rechtstreeks af te voeren in een teil, sifon, gootsteen, enz. Het condenswaterreservoir hoeft dan niet meer geleegd te worden, het moet echter wel op de daarvoor bedoelde plaats in de machine blijven zitten. Zie deel "Programma-opties" voor de aanwijzingen hoe u de waarschuwing HET WATERRESERVOIR LEGEN ➞ kunt uitschakelen.

Max. verplaatsingshoogte: 1m vanaf de bodem van de droger; Max.

verplaatsingslengte: 3m

Lees de bij de set geleverde gebruiksaanwijzing zorgvuldig door.

Milieu

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE <, >PS <, enz. Gooi het verpak-kingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Oud apparaat

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De warmtepomp van uw droger bevat een gesloten koelcircuit gevuld met een koelmiddel dat geen CFK's bevat. Het koelcircuit in de warmtepomp mag niet beschadigd worden.

WAARSCHUWING!

Trek de stekker uit het stopcontact als u de machine niet meer gebruikt. Snij de voedingskabel van het apparaat en gooi deze samen met de stekker weg. Maak de deurvergrendeling onklaar. Dan kunnen kinderen zich niet in de machine opsluiten en hun leven in gevaar brengen.

Milieutips

• In de droger wordt uw wasgoed pluizig en zacht. Daarom heeft u bij het wassen geen wasverzachter nodig.

• Uw droger werkt het zuinigst als u:

• de ventilatieopeningen in de sokkel altijd vrij houdt;

• u zich aan de in het programma-overzicht aanbevolen laadvolumes houdt;
• zorgt voor goede ventilatie in de ruimte waar het apparaat geïnstalleerd is;
• het microfilter en de fijne zeef na elke droogcyclus schoonmaakt;
• het wasgoed goed centrifugeert voordat u het in de droger stopt. Voorbeeld: Verbruiksgegevens - afhankelijk van centrifugesnelheid - voor 7 kg wasgoed, gedroogd met het KATOEN KASTDROOG programma.

Voor-centrifugeren Droogcyclus
Toeren per minuut	Restvochtigheid		Energie in kWh	Kosten in euros1)
	in liter als a %
1000 4.20 60	2,4 0,36
1200 3.92 56	2,3 0,34
1400 3.64 52	2,2 0,33
1800 3.15 45	2,0 0,30

1) Tarief: 0,15 Euro/kWh

Garantievoorwaarden

Garantie/serviceafdeling

Nederland

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal

dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven on-aangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen,
10. voor het product oneigenlijke bedrijfsomstandigheden,

11. contact met agressieve stoffen.

12. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

13. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

14. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.
15. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
16. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
17. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
18. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
19. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ont-staan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
20. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking. Adres Servicedienst: Electrolux Service Vennootsweg 1 2404 CG ALPHEN AAN DEN RIJN

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werk-dagen na de melding zijn uitgevoerd.

Art. 2

a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.
b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of
b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt. In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland

Adres service-afdeling

Nederland

AEG fabrieksservice Postbus 120 2400

AC Alphen aan den Rijn

Service-informatielijn (voor bezoek ser- tel. [phone] vicetechnicus en onderdelen)

Consumentenbelangen (voor

tel. [phone]

algemene, product- of gebruiksinformatie)

www.aeg.nl

Vanzelfsprekend kunt u ook tijdens de lange levensduur van uw product op ons rekenen. Daarom nodigen wij u van harte uit uw product kosteloos te registreren op onze internetsite www.mijnapparaten.nl. Wij kunnen u dan nog beter van dienst zijn met informatie over producten, gebruiksaanwijzingen, tips, innovaties, oplossingen voor onverhoopte storingen etc.

Onderhoud

Indien zich technische problemen voordoen, controleer dan eerst of u ze zelf kunt oplossen met behulp van de bedieningsinstructies (Hoofdstuk "Wat moet u doen als...").

Als u het probleem niet zelf kunt oplossen, neem dan contact op met de Klantenservice of een van onze geautoriseerde dealers.

Om u snel te kunnen helpen, hebben wij de volgende informatie nodig:

- Modelbeschrijving

- Productnummer (PNC)

- Serienummer (S No.) (zie typeplaatje voor de nummers)

- Soort storing

- De foutmeldingen die op het display worden weergegeven

Om de noodzakelijke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving: ....

Productnummer: ....

S No.:

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502Lembeek
Česká republika +420 2 61	12 61 12 Budějovická 3, Praha 4,140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Frederi-cia
Deutschland [phone]	Muggenhofer Str. 135, 90429	Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624		Tallinn
España [phone] Carretera M-300, Km. 29,900		Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain [phone]	Addington Way, Luton,	Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessa-Ioniki
Hrvatska [phone]	Slavonska avenija 3,	10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080		Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2,LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV,Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Al-phen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone] ul. Kolejowa 5/7,Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2,S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506Mägenwil
Slovenija [phone]	Gerbičeva ulica 98, 1000	Ljubljana
Slovensko [phone]	22 Electrolux Slovakia s.r.o.,	Electrolux Domácespotrebiče SK, Seberíniho1, 821 03 Bratislava
Suomi www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Görans-gatan 143, S-105 45 Stockholm
Türkiye [phone]	Tarłabaşı caddesi no : 35	Taksim İstanbul
Россия [phone]	9090 Москва,	Олимпийский проспект,16, БЦ "Олимпик"

www.electrolux.com

CE

www.electrolux.com

www.aeg-electrolux.nl
