1264/4 - Deur Nemef - Gratis gebruiksaanwijzing en handleiding

Producttype	Deurslot (insteekslot)
Merk	Nemef
Model	1264/4
Categorie	Niet gecategoriseerd (deurslot)
Montagehoogte	105 cm vanaf de onderzijde van de deur
Boormaat slotkast	Diameter 18 mm, diepte 82 mm
Uitsparing voorplaat	3 mm diep
Schroeven slot	25 mm lengte
Schroeven sluitplaat	20 mm lengte
Dagschoot	Omkeerbaar, met stalen voorwerp te verstellen
Dagschotgat diepte	13 mm
Nachtschotgat diepte	17 mm
Sluitplaatuitsparing	1,5 mm diep
Beslagmontage boorgaten	Diameter 10 mm
Optionele cilinder	Art. 1269
Toepassing	Binnendeuren
Materiaal	Metaal
Type	Mechanisch slot
Veiligheid	Standaard woonhuis
Klantenservice	[e-mail]

Veelgestelde vragen - 1264/4 Nemef

Hoe monteer ik het Nemef 1264/4 slot?

Teken eerst de hoogte af (105 cm vanaf de onderzijde van de deur). Boor een rij gaten van ø18 mm, 82 mm diep op de hartlijn. Steek de uitsparing voor de slotkast uit. Bevestig het slot met 25 mm schroeven en monteer het beslag met 10 mm gaten.

Wat is de juiste hoogte voor het slot?

De montagehoogte is 105 cm vanaf de onderzijde van de deur. Dit is de standaard hoogte voor deursloten.

De dagschoot moet ik omkeren, hoe doe ik dat?

Plaats een dun stalen voorwerp onder in de sleufvormige uitsparing van de dekplaat en duw het omlegplaatje naar boven. De dagschoot springt eruit. Draai deze in de gewenste stand en druk hem weer terug.

Welke schroeven moet ik gebruiken?

Gebruik voor het slot 25 mm schroeven en voor de sluitplaat 20 mm schroeven. De schroeven worden meegeleverd.

Hoe plaats ik de sluitplaat?

Teken de dag- en nachtschoot af op het kozijn. Plaats de sluitplaat op de juiste hoogte, rekening houdend met de tochtstrip. Boor de gaten en steek de uitsparingen uit (dagschotgat 13 mm diep, nachtschotgat 17 mm diep, sluitplaatuitsparing 1,5 mm diep). Bevestig met 20 mm schroeven.

Mijn slot past niet in de deur, wat nu?

Controleer of de uitsparing correct is uitgevoerd: de voorplaat moet gelijk liggen met de kopse kant van de deur. Gebruik een hartlijn en boor gaten op de juiste afstand. Steek het hout tussen de gaten weg zodat het slot moeiteloos past.

Is er een cilinder nodig?

Voor model 1264/4 is een cilinder optioneel. Gebruik art. 1269 cilinder en zet deze vast met de vastzetschroef.

Hoe boor ik de gaten correct?

Boor op de verticale hartlijn een rij gaten van ø18 mm en 82 mm diep. Voor het beslag boort u ø10 mm gaten. Zorg dat de gaten recht en op de juiste diepte zijn.

Wat moet ik doen als de voorplaat niet gelijk ligt?

Steek de omtrek van de voorplaat op 3 mm diepte uit zodat deze gelijk komt met de kopse kant van de deur. Het is belangrijk dat de voorplaat waterpas ligt.

Waar kan ik verdere ondersteuning krijgen?

Neem bij vragen contact op met uw leverancier of mail naar [e-mail].

GEBRUIKSAANWIJZING 1264/4 Nemef

In veel gevallen zal de deur al voorzien zijn van een slotgat, waar het slot probleemloos in past. Mocht dit niet zo zijn, gebruik dan onderstaande montagehandleiding.

1. Teken boven- en onderzijde van slotkast af op sluitkant deur op hoogte van 105 cm vanaf onderzijde deur. Trek een verticale hartlijn en boor hierop een rij gaten (boormaat ø 18 mm en 82 mm diep). Steek hout tussen geboorde gaten weg zodat slot moeiteloos in uitsparing past.
2. Teken nu omtrek van voorplaat af en steek het op 3 mm diepte uit zodat voorplaat gelijk ligt aan kopse kant deur.
3. Houd het slot op juiste plaats tegen de deur. (Voorkant voorplaat gelijk aan kopse kant, zie pijl).
   3.1 Teken nu de plaats af waar de gaten moeten komen. Let op: Voor de boormaten per art. zie punt 3.1.
4. Monteer slot in deur (gebruik schroeven lengte 25 mm). (Monteer voor art. 1269 cilinder en zet deze met de vastzetschroef vast). Plaats nu het beslag en teken alle schroefgaten af op de binnen-zijde van de deur. Verwijder beslag, (cilinder) en slot. Boor nu de gaten ø 10 mm. Bevestig het beslag nadat slot (en cilinder) weer is gemonteerd.
5. Montage sluitplaat.
   Teken nachtschoot of dagschoot af op het kozijn. Plaats bijgeleverde sluitplaat op juiste hoogte tegen het kozijn, zodat de aanslagzijde dag- of nachtschoot (5.1. maat A) overeenkomt met de achterzijde van het kozijn. (zie situatieschets 5.2. rekening houden met tochtstrip).
   5.1 Teken de schroefgaten en de dag- en nachtschootgaten en de omtrek van de sluitplaat af op het kozijn.
6. Verwijder sluitplaat en steek gaten voor de dag- en nachtschoot uit (dagschotgat 13 mm diep en de nachtschotgat 17 mm diep). Steek nu de omtrek van de sluitplaat 1,5 mm diep uit. Plaats sluitplaat en zet deze vast met schroeven van 20 mm.

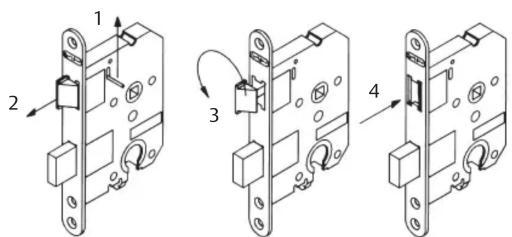

Omkeren van de dagschoot

Controleer voor montage van het slot de stand van de dagschoot. Eventueel dag-schoot omkeren, zie tekening 1.

1. Plaats een dun stalen voorwerp onder in de sleuf-vormige uitsparing van dekplaat en duw het omlegplaatje naar boven.
2. Dagschoot springt nu vanzelf uit de voorplaat.
3. Dagschoot in gewenste stand draaien.
4. Druk de dagschoot weer in het slot.

Neem bij vragen contact op met uw leverancier of mail aan [e-mail]
