176372 - Dimmer Calex - Gratis gebruiksaanwijzing en handleiding

Merk	Calex
Model	176372
Type product	LED muurdimmer
Categorie	Variateur
Spanning	230V ~ 50Hz
Maximaal vermogen (gloei/halogeen 230V)	150W
Maximaal vermogen (dimbare LED 230V)	70W
Maximaal vermogen (12V halogeen met dimbare trafo)	120W
Maximaal vermogen (laagspanning LED met dimbare driver)	120W
Dimtype	Fase-afsnij (R,C)
Soft start	Ja
Instelbare minimale helderheid	4 profielen middels schuifschakelaar
Schakelfunctie	Druk/draai knop met hotelschakeling mogelijk
Montage	Inbouw in inbouwdoos (diepte ≥40mm)
Afmetingen (BxHxD)	80 x 80 x 40 mm (ca.)
Gewicht	100 g (ca.)
Beschermingsgraad	IP20
Omgevingstemperatuur	-20°C tot +40°C
Garantie	2 jaar
Benodigd gereedschap	Kleine schroevendraaier (5 mm strip)
Veiligheid	Installatie alleen door erkende vakman; uitschakelen stroom voor installatie
Onderhoud	Reinigen met droge doek; geen vloeistoffen gebruiken
Reparatie	Defecte dimmer moet vervangen worden; niet repareerbaar

Veelgestelde vragen - 176372 Calex

Welke lampen zijn geschikt voor deze dimmer?

De dimmer is geschikt voor dimbare LED-lampen (230V, max 70W), gloei- en halogeenlampen (230V, max 150W), 12V halogeenlampen met dimbare elektronische transformator (max 120W) en laagspannings LED-lampen met dimbare LED-driver (max 120W).

Hoe stel ik de minimale helderheid in?

Draai de dimmerknop naar de minimale stand (linksom). Gebruik de schuifschakelaar (2) om profiel 1, 2, 3 of 4 te kiezen. De lamp moet stabiel branden op de laagste stand. Als dat het geval is, is het juiste profiel gevonden.

Kan ik deze dimmer gebruiken met een hotelschakeling?

Ja, de dimmer heeft een ingebouwde wisselschakelaar. Volg aansluitschema B voor hotelschakeling. Sluit de dimmer aan zoals getekend en gebruik een gewone wisselschakelaar op de andere positie.

Waarom knippert mijn LED-lamp?

Knipperen kan worden veroorzaakt door een niet-dimbare LED-lamp, een te lage minimale helderheid of een incompatibele transformator. Controleer of de lamp dimbaar is en stel het juiste profiel in met de schuifschakelaar. Bij twijfel, raadpleeg een vakman.

Wat is het maximale vermogen voor gloeilampen?

Het maximale vermogen voor gloei- en halogeenlampen op 230V is 150W. Zorg dat het totale vermogen van de aangesloten lampen dit niet overschrijdt.

Hoe installeer ik de dimmer correct?

Schakel eerst de stroom uit. Strip de draden ongeveer 5 mm. Sluit de dimmer aan volgens schema A (enkele dimmer) of schema B (hotelschakeling). Schroef de dimmer vast in de inbouwdoos. Stel de minimale dimstand in met de schuifschakelaar terwijl de knop op minimaal staat. Monteer raam en knop.

Welke gereedschappen heb ik nodig voor installatie?

U hebt een kleine schroevendraaier nodig voor het aansluiten van de draden. Zorg dat de stroom uitgeschakeld is voordat u begint.

Hoe lang is de garantie?

De garantieperiode is 2 jaar na aankoopdatum. Bewaar uw aankoopbon als bewijs.

Kan de dimmer worden gebruikt met een LED-driver?

Ja, voor laagspannings-LED-lampen met een dimbare LED-driver. Het totale vermogen mag maximaal 120W zijn.

Wat moet ik doen als de dimmer niet werkt na installatie?

Controleer of de stroom is ingeschakeld. Controleer de aansluitingen volgens het juiste schema. Zorg dat de lamp dimbaar is en compatibel. Als het probleem aanhoudt, raadpleeg een elektricien.

GEBRUIKSAANWIJZING 176372 Calex

GEBRUIKSAANWIJZING LED MUURDIMMER 176372 2483HC

Deze led muurdimmer (3-150W/VA) is geschikt voor het dimmen van de volgende lichtbronnen:

• gloei- en halogeen lampen (230V, max 150W)
• dimbare (retrofit) led lampen (230V, max 70W)
  • 12V halogeen lampen gecombineerd met dimbare elektronische trafo's (120W max)
• laag voltage led lampen gecombineerd met dimbare led drivers (120W max)

Karakteristieken van deze led muurdimmer:

• fase-afsnij dimmer ('R,C'), 230V/50Hz
• dimmer heeft een soft start zodat piek stromen worden voorkomen die negatieve invloed hebben op de levensduur van led lampen
• met de interne (druk) wisselschakelaar kan deze dimmer in combinatie met een gewone wisselschakelaar een (led) lamp bedienen (hotelschakeling)

Werking van de dimmer:

Na veilige installatie, de lamp inschakelen door de druk/draai knop 1 in te drukken. Zet de draaiknop 1 op minimum waarde door de draaiknop helemaal linksom te draaien. Door middel van de schuifschakelaar 2 kan de gewenste start lichtsterkte (bij laagste dim stand) worden ingesteld (profiel stand 1, 2, 3 of 4). Door de knop 1 helemaal rechtsom te draaien, wordt de maximum lichtsterkte bereikt. Indien het lichtbeeld van de (led) lamp stabiel is (van minimum tot maximum lichtsterkte) en als het regelbereik bevredigend is, dan is het juiste profiel voor de toegepaste (led) lamp gevonden.

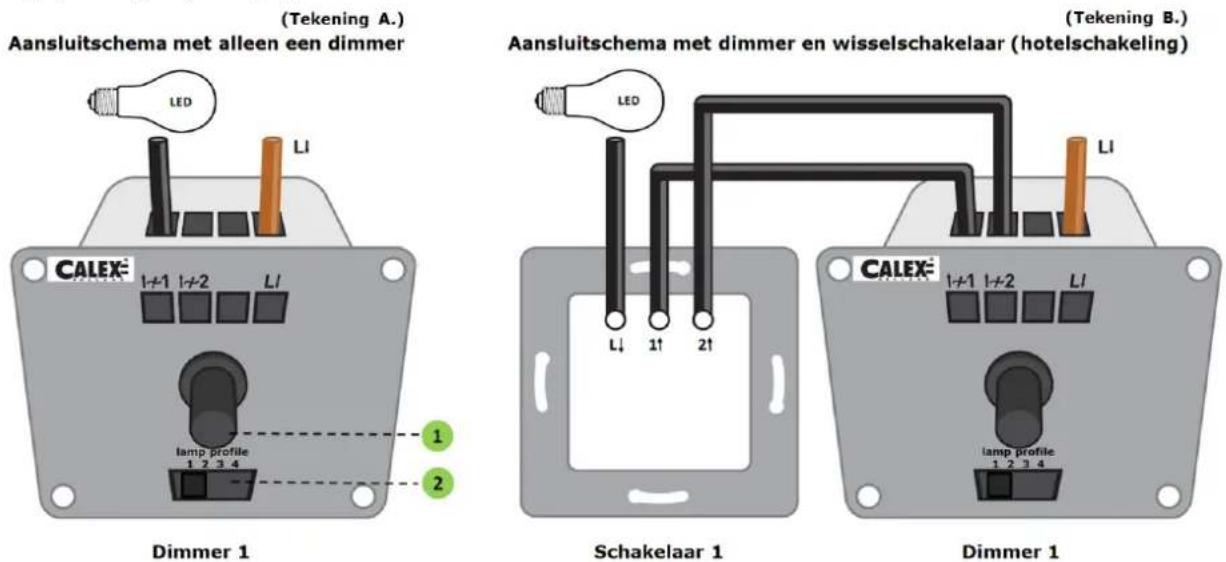

(Tekening A.) Aansluitschema met alleen een dimmer

Dimmer 1

(Tekening B.) Aansluitschema met dimmer en wisselschakelaar (hotelschakeling)

Schakelaar 1
Dimmer 1

INSTALLATIE:

• Schakel voor het installeren eerst de stroom uit
• Strip de draden voldoende (ca. 5 mm)
• Sluit de dimmer aan volgens de van toepassing zijnde tekening; in het geval van alleen een dimmer, tekening A. toepassen, in geval van een hotelschakeling tekening B. toepassen
• Schroef de dimmer vast in de inbouwdoos
• Stel met de schuifschakelaar (2) de gewenste minimale dim stand in (1, 2, 3 of 4) waarbij de draaiknop (1) op de minimum stand (linksom)
• Monteer het raam, het afdekplaatje en de draaiknop
• Met de draaiknop (1) bepaalt u de gewenste dimstand van de (led)lamp
• Kleine schroevendraaier

GEREEDSCHAP:

De producent is niet aansprakelijk voor schade ontstaan door foutief gebruik of ondeskundig installeren van de dimmer. De garantieperiode is 2 jaar na aankoopdatum, aan te tonen bij de vakhandelaar d.m.v. uw aankoopbon.

Versie NL 1.2 (11/01/17)

Deze handleiding goed bewaren voor (her)installatie!
