Notice LEDVANCE Sensor Wall 180DEG - page 1
1 / 4
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
Producttype Bewegingsdetector
Merk LEDVANCE
Model Sensor Wall 180DEG
Detectiehoek 180°
Detectiebereik Tot 12 meter
Montage Wandmontage
Voeding 230 V ~ 50 Hz
Maximaal schakelvermogen 2000 W (ohmse belasting)
Instelbare uitschakelvertraging 10 seconden tot 15 minuten
Schemeringsinstelling Instelbaar (dag/nacht)
Beschermingsgraad IP44
Afmetingen (B x H x D) Ongeveer 125 x 85 x 95 mm
Gewicht Ongeveer 250 g
Omgevingstemperatuur -20 °C tot +50 °C
Kleur Wit
Stroomverbruik standby < 0,5 W

Veelgestelde vragen - Sensor Wall 180DEG LEDVANCE

Hoe sluit ik de Sensor Wall 180DEG aan?
De detector wordt aangesloten op 230 V~. Zorg dat de stroom is uitgeschakeld. Sluit de fase (L) aan op de bruine draad, de nul (N) op de blauwe draad en de schakeldraad (eventueel) op de zwarte of grijze draad. Raadpleeg de handleiding voor details.
Kan ik de detector ook gebruiken voor LED-verlichting?
Ja, maar let op het maximale schakelvermogen. Voor LED-lampen wordt een schakelvermogen van 200 W aanbevolen om problemen te voorkomen.
Hoe stel ik de uitschakelvertraging in?
Draai aan de potentiometer 'TIME' op de detector. De vertraging kan worden ingesteld van 10 seconden tot 15 minuten, afhankelijk van uw behoefte.
Wat is de detectiehoek en het bereik?
De detectiehoek is 180 graden en het bereik bedraagt tot 12 meter bij optimale plaatsing.
Hoe stel ik de schemeringsdrempel in?
Gebruik de 'LUX'-regelaar. Draai naar het zonnetje voor daglichtinschakeling, naar het maantje voor alleen inschakeling bij duisternis.
Waarom schakelt de detector niet in?
Controleer of de stroom is ingeschakeld, of de LUX-instelling niet te laag staat en of er geen obstakels het detectieveld blokkeren. Ook kan een defecte lamp de oorzaak zijn.
Kan ik meerdere detectoren koppelen?
Ja, het is mogelijk om meerdere detectoren parallel te schakelen, maar let op de totale belasting. Raadpleeg een elektricien voor de juiste bedrading.
Is de detector geschikt voor buitengebruik?
Ja, met IP44 is de detector spatwaterdicht en geschikt voor overdekte buitenruimtes. Vermijd directe regen.
Hoe onderhoud ik de bewegingsdetector?
Reinig de lens af en toe met een zachte, droge doek. Gebruik geen schoonmaakmiddelen of water, dit kan de sensor beschadigen.
Wat zijn de afmetingen en het gewicht?
De afmetingen zijn ongeveer 125 x 85 x 95 mm (B x H x D) en het gewicht is circa 250 gram.

Gebruikersvragen over Sensor Wall 180DEG LEDVANCE

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Bewegingsdetector in PDF-formaat gratis! Vind uw handleiding Sensor Wall 180DEG - LEDVANCE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Sensor Wall 180DEG van het merk LEDVANCE.

GEBRUIKSAANWIJZING Sensor Wall 180DEG LEDVANCE

SENSOR WALL 180DEG

Line drawing of a 3D mechanical part with a rectangular housing and a recessed cover (no text or symbols)

EAN IP IK J (°C) VAC Hz
SENSOR WALL 180DEG IP55 WT40580752447715505-20...+40220-240V50/60 Hz
SENSOR WALL 180DEG IP55 DG40580752447955505-20...+40220-240V50/60 Hz

1x 1x 136 g 2x 2x

mm 50 76 91

A B

B ① ② "click" 220-240V↑

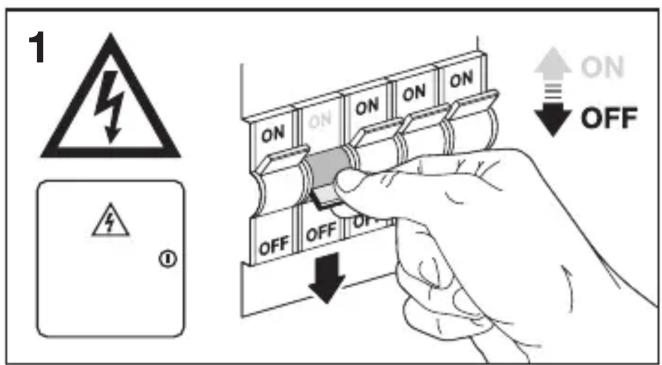

1 ON ON ON ON OFF OFF OFF ①

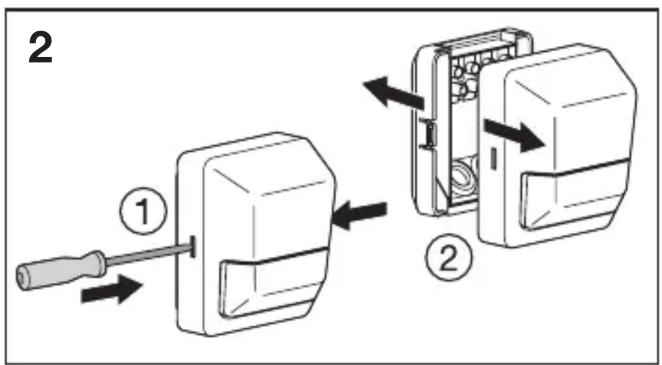

2 ① ②

3 Ø5mm External load 220-240V

4

5

6 20mm 7mm Ø6-9mm 3x (0.75-1.5) mm² N L L'

L N SENSOR N L' L 1x External load 2x External load ... nx External load Max. Wattage of total n loads ≤1500W ≤1500W ≤500W ≤500W ≤250W LED ≤200W / ≤400W@PF≥0.9

Technical diagram of an electrical connector with wires and screws, no text or symbols present

8 SENSOR MODE ON Time 15 min 2s N-D Lux

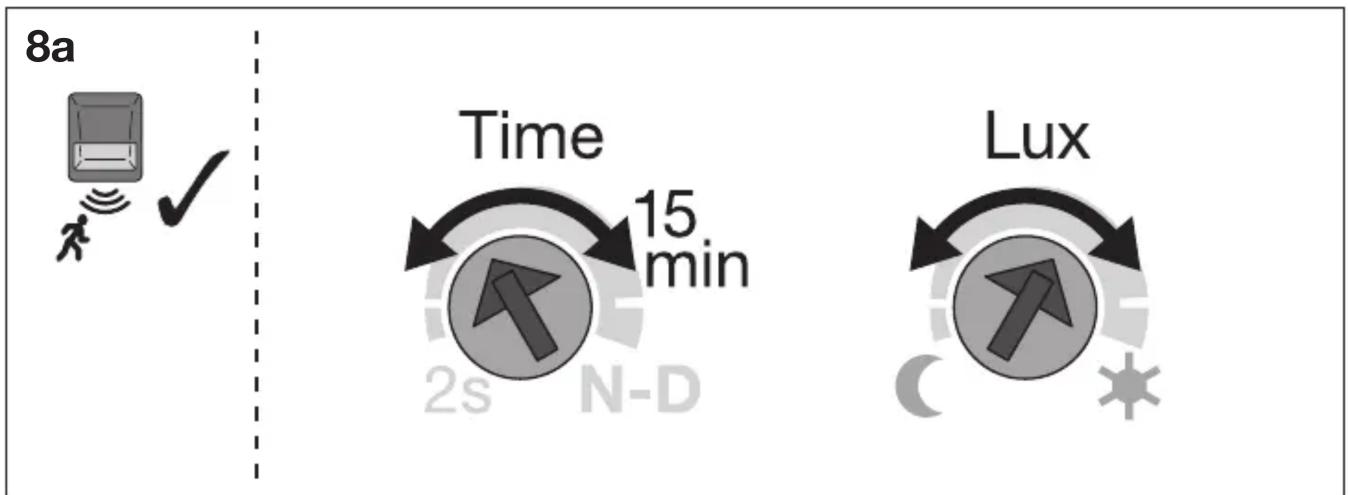

8a Time 15 min 2s N-D Lux

9 ① "click" "click" ②

10 ON ON ON ON OFF 45s ON ON

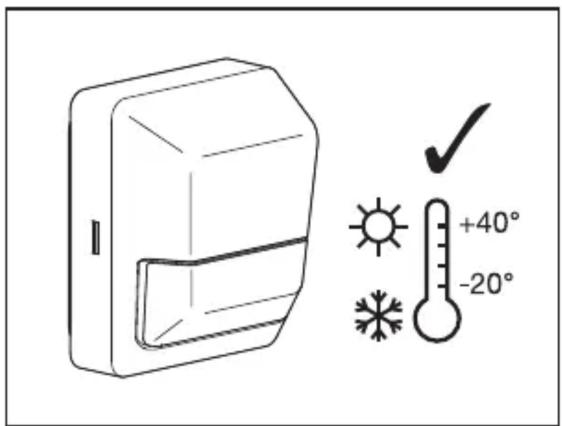

Diagram showing a refrigerator with temperature indicators: +40° and -20°, and a checkmark indicating it is checked.

2.5m 2m 2m 2m 4m 8m 180°

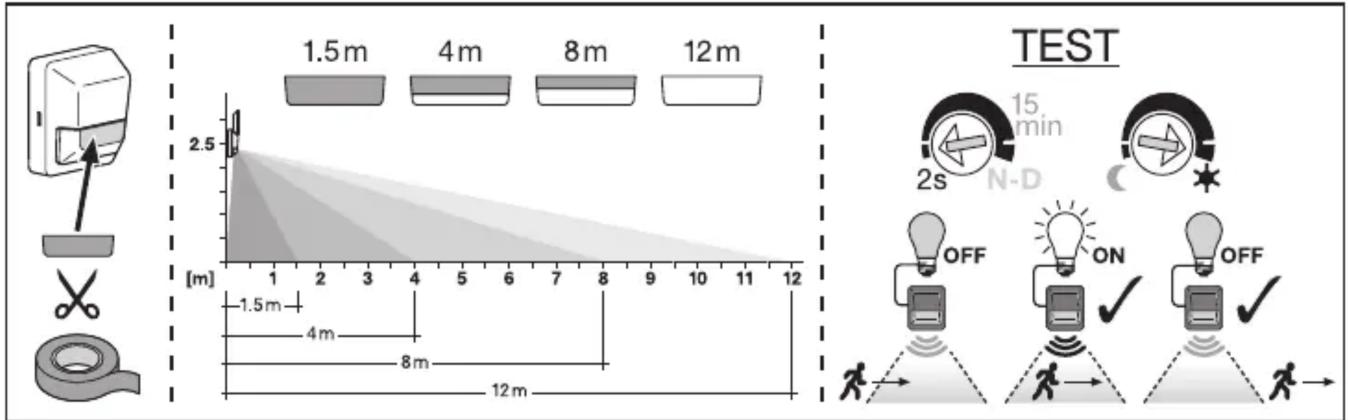

1.5m 4m 8m 12m 2.5 [m] 1.5m 4m 8m 12m TEST 15 min 2s N-D OFF ON OFF

CE UK EAC PAP IP55

C10449057

G11127240

03.11.2021
