BH8 - Luidspreker Adastra - Gratis gebruiksaanwijzing en handleiding

Type product	Luidspreker
Merk	Adastra
Model	BH8
Afmetingen (BxHxD)	25 x 35 x 30 cm
Gewicht	5,5 kg
Vermogen (RMS)	100 W
Impedantie	8 Ohm
Frequentiebereik	40 Hz - 20 kHz
Gevoeligheid	88 dB / 1 W / 1 m
Driver	8 inch woofer, 1 inch tweeter
Aansluitingen	Luidsprekerklemmen (bananenstekker compatibel)
Behuizing	MDF met vinyl fineer
Kleur	Zwart
Functies	Passieve luidspreker, geschikt voor home cinema of hifi
Onderhoud	Afstoffen met droge doek; geen agressieve schoonmaakmiddelen
Veiligheid	Niet openen; niet blootstellen aan vocht of extreme temperaturen
Reparatie	Alleen door gekwalificeerd personeel; reserveonderdelen verkrijgbaar via importeur
Geschikt voor	Versterker of receiver met 8 ohm uitgang

Veelgestelde vragen - BH8 Adastra

Wat is het vermogen van de Adastra BH8 luidspreker?

De Adastra BH8 heeft een RMS-vermogen van 100 W en een piekvermogen van 200 W.

Welke impedantie heeft de luidspreker?

De impedantie is 8 Ohm, wat gebruikelijk is voor de meeste hifi-versterkers.

Hoe groot is de woofer?

De woofer heeft een diameter van 8 inch (20 cm).

Kan ik de luidspreker aansluiten op een versterker van 4 Ohm?

Het wordt afgeraden; de luidspreker is ontworpen voor 8 Ohm uitgangen. Gebruik een versterker die geschikt is voor 8 Ohm.

Wat is de frequentierespons?

De frequentierespons is 40 Hz - 20 kHz, geschikt voor zowel bas- als hoge tonen.

Hoe moet ik de luidspreker schoonmaken?

Maak de behuizing schoon met een droge, zachte doek. Gebruik geen water of schoonmaakmiddelen.

Zijn er reserveonderdelen beschikbaar?

Ja, reserveonderdelen zoals drivers en crossovers zijn verkrijgbaar via de importeur of erkende servicepunten.

Kan de luidspreker worden gebruikt in een home cinema-set?

Ja, de BH8 is geschikt als voor-, center- of surroundluidspreker in een home cinema-systeem.

Wat zijn de afmetingen van de luidspreker?

De afmetingen zijn 25 x 35 x 30 cm (B x H x D).

Is de luidspreker magnetisch afgeschermd?

Nee, de Adastra BH8 is niet magnetisch afgeschermd. Plaats hem niet te dicht bij een televisie of monitor.

GEBRUIKSAANWIJZING BH8 Adastra

BH SERIES

Background Speakers

User Manual

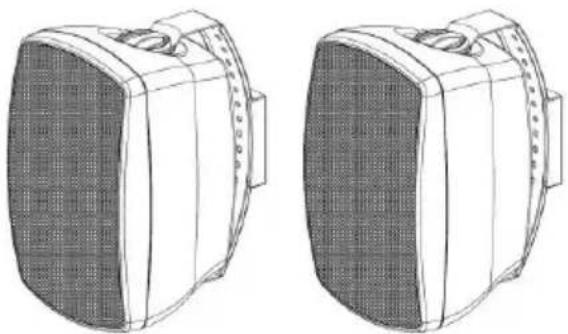

Technical line drawing of two identical mechanical components with no visible text or symbols

Introduction

Thank you for choosing the Adastra BH series speakers for your sound installation. These durable cabinets deliver reliable, high quality sound output for music and announcements. Please read the following guidance notes for correct installation.

Contents

2 x BH series background speakers

2 x steel speaker brackets

2 x plastic wall plates

4 x cross-head screws

4 x speaker screw caps

Specifications

Model	BH4	BH5	BH6	BH8
White stock ref.	100.918UK	100.920UK	100.922UK	100.924UK
Black stock ref.	100.919UK	100.921UK	100.923UK	100.925UK
Impedance	8Ω
Dispersion angle	120°
IP rating	IP44
Power handling max	60W	100W	140W	160W
Power handling rms	30W	50W	70W	80W
Frequency response	100Hz - 20kHz	80Hz - 20kHz	50Hz - 20kHz	30Hz - 20kHz
LF driver	100mm∅ (4")	135mm∅ (5.25")	165mm∅ (6.5")	200mm∅ (8")
HF driver	13mm∅ (0.5")	13mm∅ (0.5")	25mm∅ (1")	25mm∅ (1")
Sensitivity	88dB	89dB	90dB	90dB
Dimensions (each)	195*127*126mm	255*163*160mm	290*195*190mm	378*244*240mm
Weight (each)	1.23kg	1.98kg	2.70kg	3.98kg

Installation

1. Unscrew the plastic wall plate from the speaker bracket and mark out, drill and fix to the wall as required.

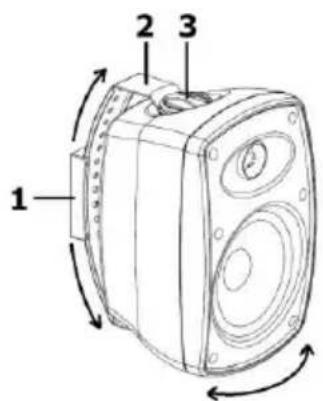

2. Line up the steel speaker bracket against the plastic wall plate at the required tilt angle and secure using the 2 screws provided through 2 of the punched holes.

3. Locate the speaker into the speaker bracket and secure using the screw caps provided on the top and bottom (Do not over-tighten)

4. Adjust the horizontal angle (pan) of the speaker by loosening the screw caps, turning the speaker and re-tightening the screw caps.

5. Remove the cover on the rear of each speaker to reveal the spring terminals.

6. Each BH speaker has 8 impedance. Ensure the total load connected to each output channel is no lower than the minimum stated for the amplifier. Connect 1 BH speaker for an 8 load or connect 2 × BH speakers in parallel for a 4 load

7. Use good quality 2-core speaker wire capable of carrying the rated power and connect to the speaker terminals. Strip back the insulation, press down the terminal, thread the wire through the terminal post and release to grip the bare wire.

8. If installing in sheltered outdoor areas, fit the cover over the rear terminal cavity to protect the wiring from moisture.

9. Connect the + and - terminals on the speaker to the relative outputs on the amplifier as shown in the diagram above.

Disposal: The "Crossed Wheelie Bin" symbol on the product means that the product is classed as Electrical or Electronic equipment and should not be disposed with other household or commercial waste at the end of its useful life. The goods must be disposed of according to your local council guidelines.

Errors and omissions excepted. Copyright© 2021.

AVSL Group Ltd. Unit 2-4 Bridgewater Park, Taylor Rd. Manchester. M41 7JQ

AVSL (EUROPE) Ltd, Unit 3D North Point House, North Point Business Park, New Mallow Road, Cork, Ireland
