Type product	Afzuigkap
Merk	Frilec
Model	DRESDEN886-ZKH
Breedte (geschat)	886 mm
Spanning	220-240 V~50 Hz
Vermogen	112 W
Verlichting	LED, 12 V, 1 W x 2 (max.)
Filtertype	Metalen vetfilter
Reinigingsfrequentie filter	Elke 3 maanden
Afstand tot kookplaat	650-750 mm
Aantal ventilatorsnelheden	3 (F1, F2, F3)
Vertragingsfunctie	Ja, instelbaar van 1 tot 99 minuten
Afstandsbediening	Ja, ontvanger in het apparaat
Materiaal	Roestvrij staal en glazen klep
Montage	Wandmontage met schouwdeel
Aansluiting	Luchtafvoer naar buiten (niet geschikt voor recirculatie)
Garantie	2 jaar
Veiligheid	Kinderbeveiliging (vanaf 8 jaar onder toezicht), waarschuwing voor hete delen

Veelgestelde vragen - DRESDEN886-ZKH Frilec

Hoe installeer ik de Frilec DRESDEN886-ZKH afzuigkap?

Zorg dat de stroom uitgeschakeld is. Monteer de terugslagklep op de luchtuitlaat. Gebruik het sjabloon om vier gaten (Φ8) in de muur te boren, plaats pluggen en hang de afzuigkap op. De minimale afstand tot de kookplaat is 650 mm, maximaal 750 mm. Sluit de afvoerslang aan op de luchtuitlaat en voer deze naar buiten. Zie de installatietekeningen in de handleiding voor verticale of horizontale afvoer.

Hoe reinig ik het metalen vetfilter?

Verwijder het metalen filter en was het in een oplossing van water en neutraal vloeibaar wasmiddel. Laat het inweken, spoel het met warm water en laat het drogen. Het filter kan ook in de vaatwasser worden gereinigd. Het wordt aanbevolen dit elke drie maanden te doen.

Hoe vervang ik de lamp?

Haal de stekker uit het stopcontact. Gebruik een platte schroevendraaier om de beschadigde lamp uit de fitting te wippen. Koppel de connectoren los, sluit de nieuwe lamp (12V, max. 1W, LED) aan en klik deze op zijn plaats. Laat de lamp niet afkoelen binnen een half uur na gebruik. Raadpleeg een gekwalificeerde monteur indien nodig.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De afstand van de onderkant van de afzuigkap tot de kookplaat moet minimaal 650 mm en maximaal 750 mm zijn. Dit is belangrijk voor een veilige werking en optimale afzuiging.

Hoe gebruik ik de vertragingsfunctie?

Houd de Aan/Uit-knop (toets 2) 2 seconden ingedrukt. Het display knippert '15'. U kunt de vertragingstijd aanpassen door op toets 5 (verlichting) te drukken om te verkorten of op toets 3 (weergave) om te verlengen (1-99 minuten). De motor blijft draaien gedurende de ingestelde tijd en schakelt daarna uit.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst of de stekker in het stopcontact zit en de spanning correct is (220-240V). Controleer de zekering of aardlekschakelaar. Als het apparaat nog steeds niet werkt, neem dan contact op met de serviceafdeling van Frilec (telefoon: 0314-346646, e-mail: [e-mail]). Probeer niet zelf het apparaat te repareren.

Kan ik de afzuigkap gebruiken zonder aansluiting op een buitenafvoer?

Nee, de Frilec DRESDEN886-ZKH is uitsluitend ontworpen voor afvoer naar buiten. De lucht mag niet worden afgevoerd in een schoorsteen die gebruikt wordt voor rookafvoer van gas- of andere brandstoffen. Recirculatie met een koolstoffilter is niet mogelijk.

Hoe stel ik de afzuigkap in op recirculatie?

De Frilec DRESDEN886-ZKH ondersteunt geen recirculatie. Het apparaat is alleen geschikt voor luchtafvoer naar buiten. Als u geen buitenafvoer heeft, overweeg dan een ander model of raadpleeg een installateur voor mogelijkheden.

Wat is de garantie op de Frilec DRESDEN886-ZKH?

De garantie bedraagt 2 jaar vanaf aankoopdatum en geldt alleen voor de oorspronkelijke koper bij huishoudelijk gebruik in Nederland. Defecten door verkeerd gebruik of schade vallen niet onder de garantie. Voor garantieclaims heeft u het aankoopbewijs en het garantiebewijs nodig.

Is de afzuigkap veilig voor kinderen?

Ja, het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder onder toezicht, mits ze geïnstrueerd zijn over veilig gebruik. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door kinderen onder 8 jaar is niet toegestaan.

GEBRUIKSAANWIJZING DRESDEN886-ZKH Frilec

Informatie en advies

LET OP: Toegankelijke onderdelen kunnen heet worden wanneer ze worden gebruikt met kookapparatuur.

Specifications:220-240V\~50Hz 112W

Onder bepaalde omstandigheden kan een elektrisch apparaat gevaarlijk zijn.

A) Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap op hetzelfde moment wordt gebruikt als toestellen die gas of andere brandstoffen verbranden.
B) Controleer de toestand van de filters niet terwijl de afzuigkap in werking is.
C) Raak de lamp niet aan binnen een half uur nadat het apparaat is gebruikt.
D) Geen vuur aansteken onder de afzuigkap.
E) Vermijd het openen van gashouder wanneer er geen pan op het fornuis is want het is schadelijk voor de filters en brandgevaarlijk.
F) Tijdens het frituren constant op het voedsel letten om het spetteren van oververhitte olie en brandgevaar te voorkomen.
G) Voor elk onderhoud eerst de stekker uit het stopcontact trekken.
H) Aan het reglement betreffende de luchtafvoer moet worden voldaan.

I) Wanneer de afzuigkap en de apparaten worden voorzien van andere dan elektrische energie en ze gelijktijdig in werking zijn mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4x10 ^-5 bar)

Informatie en advies

LET OP: Toegankelijke onderdelen kunnen heet worden wanneer ze worden gebruikt met kookapparatuur.

Specifications:220-240V\~50Hz 112W

J) Als het netsnoer is beschadigd moet dit worden vervangen door de fabrikant, zijn servicedienst of een gelijkwaardig gekwalificeerd persoon om gevaar te voorkomen.
K) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of geïnstrueerd zijn over het gebruik van het apparaat op een veilige manier en de mogelijke risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mag niet worden gedaan door kinderen, tenzij ze ouder dan 8 jaar zijn en onder toezicht staan.
L) De afzuigkap is bestemd voor installatie boven een kookplaat met niet meer dan vier kookplaatelementen.
M) Alleen voor gebruik binnenshuis en huishoudelijk gebruik.
N) Als het apparaat niet in gebruik is en alvorens het te reinigen de stekker uit het stopcontact trekken.
O) Let op! Let op de waarschuwing in de instructies met betrekking tot de werking van het apparaat wanneer lucht wordt afgevoerd uit de ruimte.
P) Er is een brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd.

Ken uw afzuigkap

Lees deze gebruiksaanwijzing voordat u de afzuigkap gebruikt.

1. Filter montage
2. Luchtuitlaat montage
3. Montagestrip

4. LED-verlichting

5. Hoofdonderdeel assemblage

6. Glazen klep
7. Schouwdeel
8. Terugslagklep

i

Informatie

Gefeliciteerd met de aankoop van onze afzuigkap die zodanig is ontworpen dat het apparaat veel bijzondere eigenschappen heeft waar u optimaal gebruik van kunt maken.

Informatie en advies

Controleer de spanning en frequentie die op het typeplaatje staat wat aan de binnenkant van de afzuigkap zit.

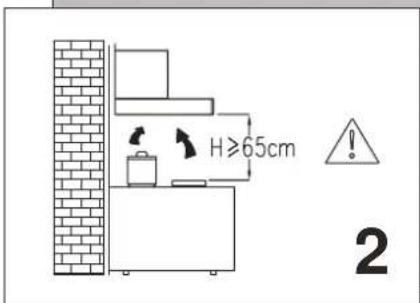

Wij raden u aan om na de installatie de afstand van de onderkant van de afzuigkap minstens 650 mm maar niet meer dan 750 mm boven de verwarmingselementen en branders van de kookplaat te laten zijn.

Informatie

De lucht mag niet worden afgevoerd in een schoorsteen die wordt gebruikt voor rookafvoer van apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht terug laten stromen in de kamer).

Installatie

Zorg ervoor dat de stroom is uitgeschakeld voordat u begint met de installatie.

Voordat u de afzuigkap installeert dient u eerst de terugslagklep te monteren op de luchtuitlaat van de afzuigkap.

i

Informatie

Sluit de universele slang aan, kies eenvoudig de richting van de ontluchting

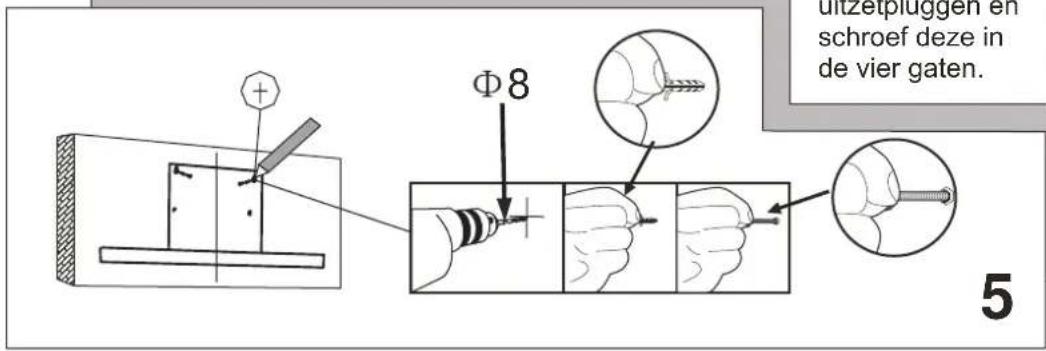

Zoals in afbeelding 4, zorg voor de juiste positie van de afzuigkap aan de muur. Gebruik het sjabloon om vier gaten (Φ8) in de muur te boren. Bevestig vier uitzetpluggen en schroef deze in de vier gaten.

i

Informatie Bij zagen of boren in muur of plafond de aanwezige elektrische bedrading of andere verborgen nutsvoorzien- ningen niet beschadi- gen.

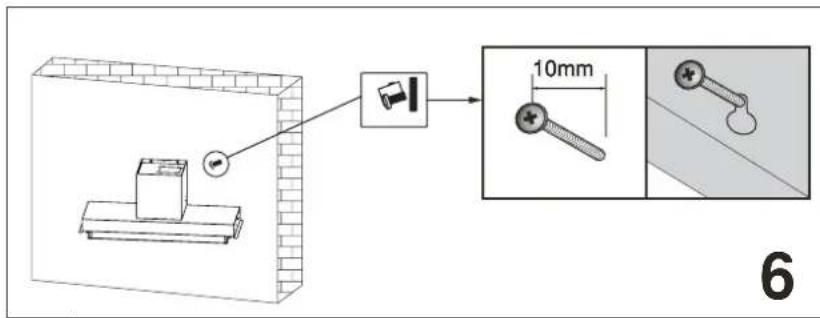

Hang de afzuigkap op en richt de twee montagegaten op de twee schroeven, aanpassen om het in de juiste positie te stellen.

Zorg ervoor dat de buitenmaat van de schroeven 10 mm is.

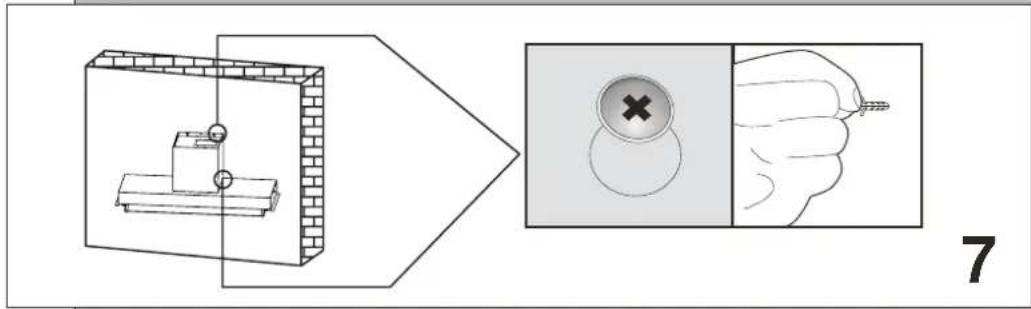

Schroef de vier schroeven vast. Eerst de twee bovenste schroeven vastschroeven, dan de andere schroeven vastschroeven.

Bedieningselementen

1-Afstandsbedieningsontvanger
2-AAN/UIT
3-Weergave motorversnellingssnelheid of vertragingstijd
4-Ventilatorsnelheid motor
5-Verlichting

Toelichting van de drukknopfunctie

Druk op toets 2: Aan/Uit-knop, éénmaal op drukken, de motor is in de stand-by stand, de Aan/Uit-knop wordt blauw en vervolgens uitdrukken. Beeldscherm 3: weergave van motorversnellingssnelheid of vertragingstijd, kan F1, F2, F3 of andere woorden tonen. Druk op toets 4: ventilatorsnelheidstoets, éénmaal op drukken, de motor gaat in hoge snelheidstoestland, het beeldscherm toont F3 (de motor is in hoge snelheidstoestand), druk opnieuw voor F2 en dan voor F1, druk dan op F3, druk op de cyclus enzovoort.

Druk op toets 5: verlichtingsknop, deze knop werkt onafhankelijk en wordt niet aangestuurd door de Aan/Uit-toets. Druk op de knop en de lamp geeft vol licht, nogmaals op drukken en de lamp gaat uit.

Andere functie

Vertragingsfunctie:lang drukken op schakelknop 2 (2 seconden):het beeldscherm toont knipperend 15 (knippert 3 seconden), terwijl het knippert kunt u op knop 5 drukken, de vertragingstijd verkorten, elke keer dat u drukt met één minuut; direct naar één minuut, u kunt ook op knop 3 drukken om de vertragingstijd te verlengen, met elke keer drukken verlengt u het met één minuut; direct naar 99 minuten gaan (vertraging teruggebracht naar 1 en dan naar 99, opgeteld tot 99 en opnieuw indrukken verandert weer naar 1, klik hier voor de cyclus enzovoort, past de vertragingstijd aan, druk op de ventilatorsnelheids-of lichtknop, vertragingsgegevens kunnen worden aangepast). In de vertraagde stand knippert het blauwe lampje van de Aan/Uit-knop. Tijdens de vertragingstijd kan de ventilatorsnelheid worden aangepast, hierdoor wordt de vertragingstijd niet belemmerd.

Opmerkingen: de kleuren van de Aan/Uit-knop, de tekens in het beeldscherm, de lichtknop en de ventilatorsnelheidstoets zijn blauw.

Informatie Raak de lamp niet aan binnen een half uur na het gebruik van het apparaat. De lamp mag niet worden bekleed met thermisch isolatie- materiaal of ander materiaal.

Vervanging en onderhoud

Als het netsnoer is beschadigd moet dit worden vervangen door de fabrikant, zijn servicedienst of een gelijkwaardig gekwalificeerd persoon om gevaar te voorkomen.

Lamp vervangen

12V 1WX2Max

12

1. Haal de stekker uit het stopcontact.
2. Gebruik het "一" type schroevendraaier om de beschadigde lamp uit de fitting te verwijderen.
3. Koppel de connectoren los tussen de beschadigde lamp en de bedrading.
4. Maak de connectoren vast tussen de nieuwe lamp en de bedrading. Klik de lamp op zijn plaats in de fitting.

Waarschuwing: Het vervangen van de lamp dient te worden uitgevoerd door een gekwalificeerde service-monteur.

(--- is "0.45 m")

Vereiste minimale afstand tot oppervlakken (zoals deksels, ovendoekjes of iets dergelijks) om hete delen en brand te voorkomen.

13

Slechts zelf afgeschermde lampen kunnen worden gebruikt om onnodige hete delen, brandgevaar en blootstelling aan UV-straling te vermijden.

14

i

Informatie

Het vermogen van de lamp mag niet meer zijn dan 1 W.

Het wordt aanbevolen om het metalen filter elke drie maanden te reinigen door de volgende instructies uit te voeren:

• Verwijder het metalen filter van de afzuigkap en was het in een oplossing van water en een neutraal vloeibaar wasmiddel, laat het inweken.
• Spoel het grondig af met warm water en laat het drogen.
• Het metalen filter kan ook worden gewassen in de vaatwasmachine.

Het metalen filter kan na enkele wasbeurten van kleur veranderen. Dit is geen reden voor een klacht of vervanging van het metalen filter.

Informatie

Er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd.

Correcte verwijdering van dit product

Dit symbool geeft aan dat dit product niet mag worden weggegooid met ander huishoudelijk afval in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u het op een verantwoorde manier te recyclen ter bevordering van een verantwoorde wijze van duurzaam hergebruik van grondstoffen. Om uw gebruikte apparaat te retourneren kunt u gebruik maken van de retournerings- en inzamelsystemen of neem contact op met de winkel waar het product is gekocht. Zij kunnen dit product terugnemen voor een milieuvriendelijke recycling.

De fabrikant wijst alle aansprakelijk af als de bovenstaande aanbevelingen en instructies voor installatie, onderhoud en gebruik niet worden nageleefd en gerespecteerd bij het gebruik van de afzuigkap.

GARANTIEBEPALINGEN

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt geloond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondoskundigen aan het apparaat is geworkt.

4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie schotten, lak- en/of emailie beschadigingen.

5. De garantie vangt aan op de dag van plaatsing en houdt in:

Twee jaar garantie op het gehele koel-vrlesmeubel en de elektrische apparatuur zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.

1. De garantie omvat uitsluitend het vervangen van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.

2. Voorlijkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voornlijkosten en het arbeidsloon worden omschreven.

NB: Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurskosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.

1. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook direct of indirect uit een storling, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend.

2. Vervanging van onderdelen verlengt de garantietermijn niet.

FRILEC SERVICEBEPALINGEN

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.
2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.
3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht:
   a. de voorrijdkosten
   b. het arbeidsloon
   c. alle vervangen onderdelen.
4. Bij klantenbezoek dienen alle kosten en gebruikte materialen à contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.
5. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service:

Frilec

www.domest.nl – zie service

Tel. [phone]

Fax. [phone]

E-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur: DOMEST import - export B.V.

J.F. Kennedylaan 101b NL - 7001 CZ Doetinchem

Tel. 0314 - 362244

Fax [phone]

E-mail: [e-mail]
