LEX 605 RVS - Barbecue Napoleon - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis LEX 605 RVS Napoleon in PDF-formaat.
| Producttype | Inbouw gasbarbecue |
| Merk | Napoleon |
| Model | LEX 605 RVS |
| Materiaal | Roestvrij staal (RVS) |
| Aantal branders | 4 (3 hoofdbranders + 1 achterbrander) |
| Type branders | RVS buisbranders (hoofd), optionele infrarood branders |
| Warmte-invoer (totaal) | 24,5 kW (hoofd 19,2 kW + achter 5,3 kW) |
| Gasverbruik (totaal) | 1781 g/uur (hoofd 1396 g/uur + achter 385 g/uur) |
| Ontsteking | Elektronische vonkontsteking |
| Deksel | Roestvrij staal, gebogen |
| Rookroosters | RVS braadroosters |
| Warmhoudrek | Ja, verwijderbaar |
| Rotisserie | Optioneel (spitkit apart verkrijgbaar) |
| Zijbrander | Niet van toepassing (geïntegreerd in hoofdeenheid) |
| Vetopvang | Verwijderbare lekbak + wegwerp vetkommetje |
| Verlichting | LED-verlichting op batterijen |
| Garantie | 15 jaar beperkte garantie op RVS onderdelen |
| Installatie | Alleen in onbrandbare behuizing, door gecertificeerd installateur |
| Geschikt voor | Propaangas (butaan ook mogelijk) |
| Afmetingen (ca.) | Breedte 150 cm, diepte 65 cm, hoogte 60 cm (schatting) |
| Gewicht (ca.) | 90 kg (schatting) |
Veelgestelde vragen - LEX 605 RVS Napoleon
Gebruikersvragen over LEX 605 RVS Napoleon
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Barbecue in PDF-formaat gratis! Vind uw handleiding LEX 605 RVS - Napoleon en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LEX 605 RVS van het merk Napoleon.
GEBRUIKSAANWIJZING LEX 605 RVS Napoleon
Deze gasbarbecue mag alleen buiten op een goed verluchte plek worden gebruikt. Gebruik hem nooit in een gebouw, garage of een andere gesloten ruimte.
- Sluit de gastoevoer naar het apparaat af.
- Doof open vlammen.
- Open het deksel.
- Blijf uit de buurt van het apparaat indien u gas blijft ruiken en neem onmiddellijk contact op met het gasbedrijf of de brandweer.
WAARSCHUWING
Steek dit apparaat niet aan voordat u de instructies van het hoofdstuk AANSTEKEN in deze handleiding hebt gelezen.
Sla geen benzine of andere ontvlambare vloeistoffen of dampen op of gebruik deze niet in de buurt van dit of enig ander apparaat. Een niet-gebruikte, losgekoppelde gasfles mag niet in de buurt van dit of enig ander apparaat worden opgeslagen. Indien deze aanwijzingen niet precies worden opgevolgd, kan dat brand- of explosiegevaar meebrengen en materiële schade, persoonlijk letsel of de dood veroorzaken.
Volwassenen en vooral kinderen moeten op de hoogte zijn van de gevaren van hoge oppervlaktetemperaturen. Jonge kinderen in de buurt van de gasbarbecue moeten onder toezicht zijn.
Bewaar deze handleiding als referentie
N415-0563CE-NL MAY 08.19
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
www.napoleon.com
2
15 jaar beperkte Napoleon President's Garantie
NAPOLEON producten worden gemaakt van onderdelen en materialen van hoge kwaliteit en worden gemonteerd door goed opgeleide vakmensen die erg trots zijn op hun werk. De brander en kleppencombinatie zijn getest op lekken en op gebruik in een kwaliteits teststation. Deze grill is voor het inpakken en verzenden grondig geïnspecteerd door een gekwalificeerd technicus om te garanderen dat u als klant het kwaliteitsproduct ontvangt dat u van NAPOLEON mag verwachten.
NAPOLEON garandeert dat componenten van uw nieuwe NAPOLEON-product volledig vrij zullen zijn van gebreken inzake materialen en vakmanschap vanaf de aankoopdatum voor de onderstaande periode:
Aluminium gietvormen / roestvrijstalen basis......
Roestvrijstalen deksel......
Porseleinen gebrandverfde deksel....
Roestvrijstalen braadroosters ....
Roestvrijstalen buisbranders ....
Roestvrijstalen schroeiplaten....
Met porselein geëmailleerde gietijzeren grillroosters ....
Keramische infrarode branders (zonder scherm)......
Alle overige onderdelen ....
15 jaar
15 jaar
15 jaar
15 jaar
10 jaar volledige dekking, plus 50% korting tot het 15dejaar
5 jaar volledige dekking, plus 50% korting tot het 15dejaar
5 jaar volledige dekking, plus 50% korting tot het 15dejaar
5 jaar volledige dekking, plus 50% korting tot het 15dejaar
2 jaar
Voorwaarden en beperkingen
Deze Beperkte Garantie geeft een garantieperiode voor ieder product dat bij een geautoriseerde NAPOLEON-dealer is gekocht zoals gespecificeerd in de eerder genoemde tabel en geeft de oorspronkelijke koper recht op de gespecificeerde dekking met betrekking tot ieder component dat binnen de garantie vervangen is, hetzij door NAPOLEON, hetzij door een geautoriseerde NAPOLEON-dealer, om een component te vervangen van een dergelijk product dat kapot gegaan is tijdens normaal huishoudelijk gebruik als een gevolg van een productiefout.
De "50% korting" genoemd in de tabel betekent dat het component beschikbaar is voor de koper voor 50% van de reguliere verkoopprijs van het component in de aangegeven periode. Deze Beperkte Garantie dekt geen accessoires of merchandise.
Ter verduidelijking: "normaal huishoudelijk gebruik van een product" betekent dat het product: geïnstalleerd is door een bevoegde monteur, in overeenstemming met de installatie-instructies die bij het product zijn inbegrepen en met de lokale bouw- en brandverordeningen; goed onderhouden is; en is niet gebruikt als gemeenschapsvoorziening of in een commerciële toepassing.
Daarnaast betekent "storing" niet: oververhitting, uitvallen vanwege omgevingsomstandigheden, zoals sterke wind of inadequate ventilatie, krassen, deuken, corrosie, slijtage van verf en platen, verkleuring door hitte, schurende of chemische schoonmaakmiddelen of blootstelling aan UV, afsplinteren van porseleinen, gebrandverfde onderdelen, of schade veroorzaakt door foutief gebruik, ongeval, hagel, brandend vet, gebrekkig onderhoud, blootstelling aan bijtende middelen zoals zout of chloor, aanpassingen, misbruik, verwaarlozing, of het installeren van onderdelen van andere fabrikanten.
Mochten onderdelen dermate verslechteren dat ze niet meer functioneren (doorgeroest of doorgebrand) binnen het tijdsbestek van de garantiedekking, dan zal een vervangend onderdeel geleverd worden.
Het vervangende onderdeel is de volledige verantwoordelijkheid van NAPOLEON zoals gedefinieerd in deze Beperkte Garantie; in geen geval is NAPOLEON aansprakelijk voor installatiekosten, arbeidskosten-, of enige andere kosten of uitgaven die voortvloeien uit de herinstallatie van een garantie-item, voor enige incidentele, resulterende of indirecte schade of voor eventuele transportkosten, arbeidskosten of exporttarieven.
Deze Beperkte Garantie bestaat naast mogelijke rechten voortvloeiend uit lokale wetgeving. Daarnaast verplicht deze Beperkte Garantie NAPOLEON niet tot het in voorraad houden van reserve-onderdelen. NAPOLEON kan, naar eigen goeddunken en gebaseerd op de verkrijgbaarheid van onderdelen, volledig aan haar verplichtingen voldoen door de klant een evenredig krediet te verlenen voor een nieuw product. Na het eerste jaar kan NAPOLEON, met het oog op deze Beperkte Garantie, naar eigen goeddunken alle door deze garantie opgelegde verplichtingen volledig nakomen door de originele koper de groothandelsprijs van alle defecte onderdelen met een geldige garantie terug te betalen.
Wanneer u een beroep doet op de garantie van NAPOLEON, heeft u de verkoopfactuur of een kopie daarvan nodig, samen met een serienummer en het modelnummer. NAPOLEON behoudt het recht om een vertegenwoordiger ieder product of onderdeel te laten inspecteren alvorens een garantieclaim te honoreren. U moet contact opnemen met de klantenservice van NAPOLEON of een geautoriseerde NAPOLEON-dealer om de voordelen van de garantiedekking te verkrijgen.
WAARSCHUWING! Het niet nauwkeurig volgen van deze instructies kan leiden tot door vuur veroorzaakt letsel en in het uiterste geval de dood.
Veiligheidspraktijken
- Deze gasgrill dient exact volgens de instructies in de gebruiksaanwijzing in elkaar te worden gezet. Indien de grill in de winkel in elkaar is gezet, dient u de montagevoorschriften door te nemen om vast te stellen dat de grill correct in elkaar is gezet, en u dient de verplichte lektests uit te voeren voordat u de grill gebruikt.
- Lees voor gebruik van de grill de hele instructiehandleiding.
- Deze gasgrill dient onder geen enkele voorwaarde te worden gemodificeerd.
- Volg tijdens gebruik van de grill de aansteekinstructies.
- Gastoevoer moet zijn dichtgedraaid bij de propaanfles de grill niet gebruikt wordt.
- Houd kinderen en huisdieren op afstand van de hete grill. LAAT kinderen NIET in de behuizing van de grill klimmen.
- Laat de grill tijdens gebruik niet onbeheerd achter.
- Kinderen dienen in de gaten gehouden te worden om ervoor te zorgen dat ze niet met het apparaat spelen.
- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of mentale vermogens, of mensen met gebrek aan ervaring and kennis, tenzij ze onder toezicht staan van-, of na instructie betreffende het gebruik van het apparaat door de persoon die verantwoordelijk is voor hun veiligheid.
- Verplaats de grill niet als die heet of in gebruik is.
- Deze gasgrill moet niet worden geïnstalleerd in of op recreatieve voertuigen en/of boten.
- Deze grill is alleen bestemd voor huishoudelijk gebruik.
- Deze gasgrill moet uitsluitend worden opgeborgen in een goedgeventileerde omgeving en moet niet in een gebouw, garage of welke afgesloten omgeving dan ook worden gebruikt.
- Houd voldoende afstand tot brandbare materialen 410 mm aan de achterkant van de grill 180 mm aan beide zijkanten). In de buurt van vinyl of grote raampartijen wordt een extra afstand 610 mm aanbevolen.
- Houd de ventilatieopeningen van de flesruimte te allen tijde vrij en schoon.
- Plaats de grill niet onder een onbeschermde brandbare constructie.
- Als de behuizing een propaancilinder moet huisvesten, moet het tankgedeelte van de behuizing volgens lokale voorschriften worden geventileerd, en moet geen communicatie met de holte hebben die wordt gebruikt om de gasbarbecue te huisvesten. Een propaantank kan niet onder de gasbarbecue worden opgeslagen. Niet plaatsen op winderige locaties. Sterke wind beïnvloedt de kookprestaties van de gasgrill negatief.
- Als de gasgrill binnenshuis wordt opgeborgen, dient de propaanfles van de grill te worden ontkoppeld en buitenshuis worden opgeborgen in een goed geventileerde omgeving. Afgekoppelde flessen mogen niet worden opgeborgen in een gebouw, garage of andere afgesloten omgeving.
- Inspecteer de gasslang voor ieder gebruik. Als er sprake is van excessieve beschadiging of slijtage, dient het te worden vervangen voordat de grill gebruikt wordt, voor een vervangende slang volgens opgave van de fabrikant.
- Bewaar nooit een extra LP gasfles onder of in de buurt van deze grill.
- Vul de cylinder nooit meer dan 80%.
- Controleer voor eerste gebruik alle koppelingen op lekkage, zelfs als de grill volledig gemonteerd was aangeschaft, jaarlijks of iedere keer wanneer een gascomponent is vervangen.
- Gebruik nooit ontstekingsvloeistof in een gasgrill.
- Gebruik uitsluitend houtbriketten met een Napoleon houtskoolrek dat ontworpen is voor deze unit.
- Brandregelaars moeten uit staan wanneer de voorraadfles wordt opengedraaid.
- Brand geen brander met gesloten kap.
- Bedien geen achterbrander tijdens een brandende hoofdbrander.
- Houd de kap gesloten tijdens het voorverwarmen.
- Voer de slang niet onder de afdruipbak langs – de juiste afstand tot de onderkant van de unit moet in acht worden genomen.
- Reinig de vetbak en schroeiplaten regelmatig om het aanzetten van vet, dat tot vetbranden kan leiden, te voorkomen.
- Verwijder de warmhoudplaat voor het aansteken van de achterste brander. De extreme hitte zal het warmhoudrek beschadigen.
- Zorg ervoor dat de schroeiplaten worden geplaatst volgens de installatie-instructies.
- Gebruik de zijplanken niet om een aansteker, lucifers of ander brandbaar materiaal op te plaatsen.
- Houd de gasaansluiting op afstand van hete oppervlakken.
- Houd elektriciteitskabels op afstand van water of hete oppervlakken.
- Controleer de venturibuis van de infrarode brander regelmatig op spinnenwebben en andere obstructies. Reinig de buizen volledig als u dergelijke obstructies aantreft.
- De gasgrill voor de buitenkeuken en het afzonderlijke afsluitventiel dienen te worden ontkoppeld van het gastoevoersysteem gedurende druktests van dat systeem bij testdruk hoger dan 0.5psi (3.5kPa).
- De gasgrill voor de buitenkeuken moet geïsoleerd worden van het gastoevoersysteem door het afzonderlijke handmatige afsluitventiel te sluiten gedurende druktesten van het gastoevoersysteem bij testdruk hoger dan 1/2 psi (3.5.kPa).
4
Correcte verwijdering van dit product
Deze aanduiding geeft aan dat dit product in de gehele EU niet bij het overige huishoudelijke afval mag worden gezet. Recycle het verantwoord ter bevordering van duurzaam hergebruik van grondstoffen en ter voorkoming van mogelijke schade aan het milieu en de volksgezondheid t.g.v. ongecontroleerde dumping. Gebruik a.u.b. het teruggave- en verzamelsysteem, of neem contact op met de winkel waar u het product heeft gekocht. Daar kan men dit product op een milieuvriendelijke manier recyclen.
Gasfles
Gebruik uitsluitend goedgekeurde gasflessen. Gebruik propaan voor een optimaal resultaat. Een gasfles voor op butaan werkende apparaten moet minimaal 13 kg wegen; voor op propaan werkende barbecues bedraagt het minimumgewicht 6 kg. Zorg ervoor dat de fles voldoende gas bevat voor een goede werking van het apparaat. Neem in geval van twijfel contact op met het lokale gasbedrijf.
- Draai altijd voorzichtig aan de gastoevoerkraan.
- Sluit nooit een niet-goedgekeurde gasfles aan op het apparaat.
Slechts cilinders die aan het toestel zijn aangesloten, kunnen worden opgeslagen in de behuizing, of in de buurt van het toestel. De behuizing moet aan de INGEBOUWDE BEHUIZINGEN VOOR CILINDERS paragraaf in de volgende sectie voldoen.
Aansluiting Van De Gasfles: Verwijder de dop of plug van de gastoevoerkraan. Bevestig de regelaar aan de gastoevoerkraan. Test alle verbindingen op lekkage voordat u de barbecue gebruikt. De lektest moet op de volgende momenten worden uitgevoerd: jaarlijks, telkens als een gasfles wordt aangesloten of wanneer een gasonderdeel werd vervangen.
Voorbeeld Gasfles
WAARSCHUWING! Deze gasbarbecue moet door een gasmonteur met een vergunning worden geïnstalleerd. De gasbarbecue kan niet aan de gastoevoer worden aangesloten met gebruik van slangen, behalve wanneer men de cilinderregelgever met het leidingensysteem wil verbinden. De verhoogde temperatuur in de behuizing kan ervoor zorgen dat de slang smelt. Gebruik het geleverde flexibele metalen verbindingsstuk om de gasbarbecue aan een goedgekeurd onbuigzaam buizenstelsel, goedgekeurd koperbuizenstelsel of goedgekeurde flexibele metalen verbindingsstukken aan te sluiten. Maak zeker dat de installatie voldoet aan alle lokale en nationale voorschriften. De gehele gasaanvoerinstallatie moet getest zijn op lekken alvorens de gasbarbecue te gebruiken. Gebruik het handboek voor de volledige instructies voor de barbecueassemblage.
- Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen goedgekeurde slangen en regelaars worden gebruikt.
- Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van de barbecue.
- Controleer de slang regelmatig. Indien hij gescheurd, gesmolten of versleten is, moet hij worden vervangen voordat het apparaat opnieuw wordt gebruikt.
- De voor de slang aanbevolen lengte bedraagt 0,9 m. Hij mag niet langer dan 1,5 m zijn.
- Zorg ervoor dat er bij de installatie geen verdraaiing of kinken zijn in de slang.
- Vervang de slang vóór de vervaldatum die erop vermeld staat.
www.napoleon.com
N415-0563CE-NL MAY 08.19
Regelaar
In de volgende tabel vindt u invoerwaarden voor het apparaat.
Brander Openingsgroote (Bruto)Warmte-Invoer(Totaal) Gasverbruik (Totaal)
|
Hoofbrander 58 (1.07mm) 19.2 kW 1396 g/hr
Achterzijde 58 (1.07mm) 5.3 kW 385 g/hr
Gecertificeerde gassen / drukwaarden – Controleer of de kenplaat overeenkomt met de volgende lijst.
| Gas Category | ^13B/P(30) | ^13+(28-30/37) | ^13B/P(50) |
| Orifice Sizes (see above) | |||
| Gases / Pressures Butane | 30mbarPropane 30mbar | Butane 28-30mbarPropane 37mbar | Butane 50mbarPropane 50mbar |
| Countries | BE, BG, CY, DK, EE, FI, FR, GB, HR, HU, IS, IT, LT, LU, MT, NL, NO, RO, SE, SI, SK, TR | BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI | AT, CH, DE, SK |
Knoei niet met de regelaar of breng er wijzigingen op aan. Gebruik uitsluitend regelaars die de druk leveren die in bovenstaande tabel staan. Een regulator van 28-30mbar moet worden gebruikt voor butaan of een regulator van 37mbar voor propaan. Voor de barbecue installaties die opereren op 50mbar, is the barbecue geleverd met een interne regulator. Deze interne regulator heeft een afvoerdruk van 30mbar en mag niet gewijzigd of aangepast worden. Voor vervanging, gebruik alleen de regulator die is gespecificeerd door de fabrikant: Maxitrol model nummer RV47LSMF.
Dit apparaat heeft een interne regelgever die de gasdruk stabiliseert en de prestaties van de grill verbetert. Deze regelgever kan niet worden aangepast. Er is een drukkraan aan de zijkant van de regelgever. Het kan worden gebruikt door een gekwalificeerd dienstpersoon bij onderhoud van de grill om te bepalen of de regelgever juist werkt. De schroef binnen de drukkraan moet altijd strak worden aangedraaid bij het uitvoeren van een druktest voor de regelgever (alleen door gekwalificeerd dienstpersoneel).
Instructies voor de gas-aansluiting
WAARSCHUWING! Deze barbecue is alleen ontworpen voor onbrandbare behuizingen, en moet door een gekwalificeerde installateur volgens lokale voorschriften worden geïnstalleerd en onderhouden.
WAARSCHUWING! Het raamwerk van de kast, de kast, en het aanrechtblad moeten van onbrandbaar materiaal zijn gemaakt.
WAARSCHUWING! De druk die aan de barbecue wordt geleverd moet in overeenstemming zijn met die welke op de typeplaat van de barbecue vermeld is. Als de leveringsdruk hoger is, moet een regelgever worden geïnstalleerd.
INGEBOUWDE PROPAANGAS-AANSLUITING: De installatie van pijpleidingen naar de gasbarbecue is de verantwoordelijkheid van de installateur en de pijpleidingen moeten worden geïnstalleerd zoals is getoond in de bijgeleverde instructies. Een flexibele metalen verbindingsstuk is inbegrepen om de installatie van de eenheid te vereenvoudigen. Verbind het flexibel metalen verbindingsstuk met de flare-koppeling met het uiteinde van het verdeelstuk. Verbind de gasbuizen met het andere uiteinde van het verbindingsstuk. Zorg ervoor dat het verbindingsstuk niet door een muur, een vloer, een plafond of een scheidsmuur gaat, en tegen schade beschermd is. Gebruik geen slang om de eenheid te verbinden, behalve wanneer u de cilinderregelgever met het leidingensysteem wil verbinden. Het moet aan een onbuigzame pijp, koperbuis of een goedgekeurd flexibel metalen verbindstuk worden verbonden dat aan nationale en regionale voorschriften voldoet.
N415-0563CE-NL MAY 08.19
www.napoleon.com
6
De installatie moet aan de nationale en regionale voorschriften voldoen. De gasaanvoerpijp moet voldoende groot zijn om de kW-input te leveren die op de typeplaat wordt gespecificeerd, welke gebaseerd wordt op de lengte van het buisstelsel. Bij het installeren van een zijbrander, moet er een afzonderlijke aansluiting naar de zijbrander aangelegd worden en de opening van de zijbrander ingaan op de aangegeven plaats. Als de behuizing een propaancilinder moet huisvesten, moet het tankgedeelte van de behuizing volgens lokale voorschriften worden geventileerd, en moet geen communicatie met de holte hebben die wordt gebruikt om de gasbarbecue te huisvesten. Een propaancilinder kan niet onder de gasbarbecue worden opgeslagen.
INGEBOUWDE BEHUIZINGEN VAN CILINDERS: Ingebouwde behuizingen van cilinders die deze volledig insluiten, moeten de volgende twee eigenschappen hebben:
- Minstens één onbelemmerde ventilatieopening aan de blootgestelde buitenkant van de behuizing die zich binnen 127mm van de bovenkant van de behuizing bevind. De opening moet een totaal vrij gebied van meer dan 130 cm ^2 bedragen voor een cilinder tot 9 kg en 195 cm ^2 voor een cilinder zwaarder dan 9 kg.
- Minstens één ventilatie die zich aan de blootgestelde buitenkant van de behuizing 25.4 mm of minder van de onderkant bevind. De opening moet een totaal vrij gebied van meer dan 65 cm ^2 bedragen voor een cilinder tot 9 kg en 100 cm ^2 voor een cilinder hebben zwaarder dan 9 kg. De bovenrand mag zich niet meer dan 127 mm boven het vloerniveau bevinden.
Elke opening moet genoeg groot zijn voor de ingang van een staaf van 3.2 mm dik.
WAARSCHUWING!
- De cilinderklep moet gemakkelijk toegankelijk zijn voor handbediening. Een deur voor de behuizing om toegang tot de cilinderkleppen te krijgen is aanvaardbaar, op voorwaarde dat het niet sluit en zonder het gebruik van hulpmiddelen kan worden geopend.
- De behuizing voor de LPG-cilinder moet de cilinder van het brandcompartiment isoleren voor de bescherming tegen hittestraling, een vlambarrière, en bescherming tegen vreemd materiaal te geven, zoals hete vetdruppels. De behuizing mag zich niet direct onder de barbecue bevinden.
- Er moet een minimum afstand van 51 mm tussen de onderkant van de behuizing met de LPG-cilinder en de grond zijn.
- De behuizing moet zo worden ontworpen, zodat de LPG-cilinder kan worden verbonden, en weer worden losgemaakt, en de verbindingen buiten de cilinderbijlage kunnen worden geïnspecteerd en getest. Verbindingen die kunnen worden verstoord tijdens het installeren van de cilinder in de behuizing moeten toegankelijk zijn voor testen binnenin de behuizing.
| GROOTTE VAN DE CILINDER GEBIED OPENING A GEBIED OPENING B | ||
| TOT 9 KG | 130 cm ^2 | 65 cm ^2 |
| ZWAARDER DAN 9 KG | 195 cm ^2 | 100 cm ^2 |
www.napoleon.com
N415-0563CE-NL MAY 08.19
7
WAARSCHUWING! Eenheden voor inbouw worden geleverd met een lekbak die slechts een minimale hoeveelheid vet kan opvangen. Om vetbranden te voorkomen, moet de pan na elk gebruik worden schoongemaakt.
WAARSCHUWING! Er moet toegang zijn naar de binnenkant van de behuizing voor gasaansluiting.
GEVAAR! Lees zorgvuldig alle instructies alvorens de barbecue te gebruiken. Het nalaten om deze instructies precies te volgen kan in brand resulteren wat een ernstige verwonding of de dood kan veroorzaken. De gehele installatie moet getest worden op lekken alvorens de barbecue te gebruiken.
Instructies I.V.M. Lektest
WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.
WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.
LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.
- Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.

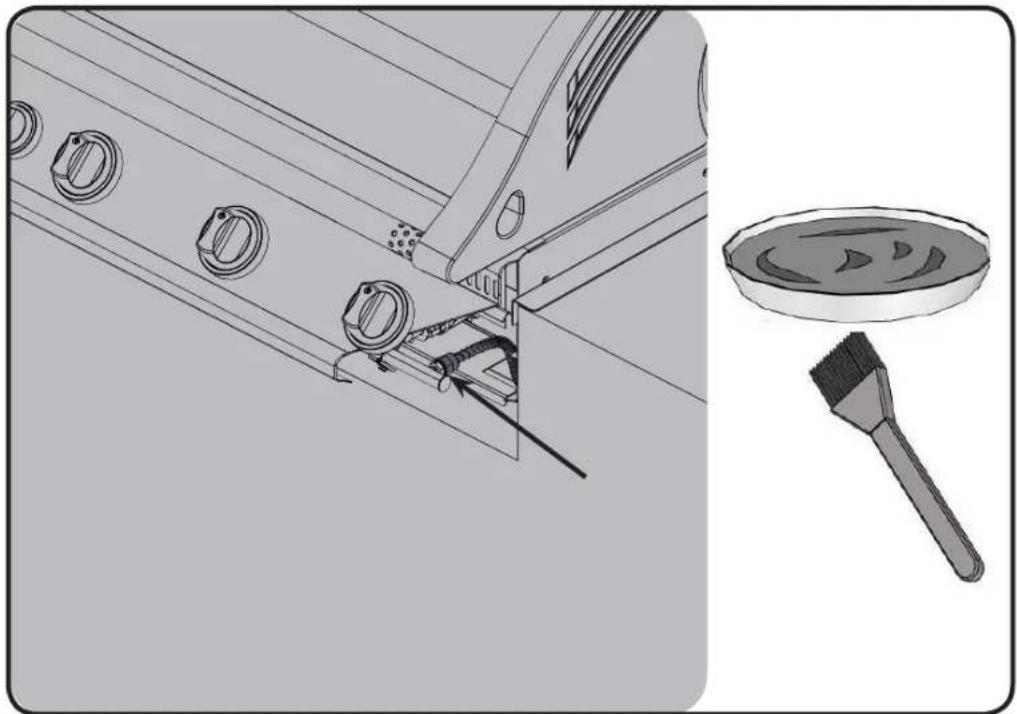

- Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.
- Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.
- Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.
- Sluit de gastoevoer af.
8
Instructies voor het aansteken
WAARSCHUWING! Open het deksel Van Positie
WAARSCHUWING! Zorg ervoor dat de branderknoppen uit staan en draai dan de gastoevoerkraan open.
| Ontsteking Hoofdbrander Aansteken Achterbrander (Rotisseriebrander) | Aansteken Zijbrander (Als uitgerust) |
| 1. Open het deksel. 1. Open het deksel. 1. Open deksel van de zijbrander. | |
| 2. Druk op de knop van de hoofdbrander en draai die langzaam naar de stand "hi". Deze actie zal de waakvlam ontsteken die op zijn beurt de geselecteerde hoofdbrander ontsteekt. Als de waakvlam brandt, ga dan verder met het naar eneden drukken van de regelknop totdat de brander brandt en laat dan los. | 2. Verwijder het warmhoudrooster. 2. Druk de regelknop van de zijbrander in en draai die langzaam naar de stand "hi". Deze. |
| 3. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand "off" en herhaal stap 2 diverse keren. | 3. Druk op de knop van de rotisseriebrander en draai die langzaam naar de stand "hi". Deze actie zal de waakvlam ontsteken die op zijn beurt de hoofdbrander ontsteekt. Als de waakvlam brandt, ga dan verder met het naar beneden drukken van de regelknop totdat de brander brandt en laat dan los. |
| 4. Als de waakvlam en brander niet binnen 5 seconden tot ontsteking komen, draai dan de regelknop in de stand "off" en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer. | 4. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand "off" en herhaal stap 3 diverse keren. |
| 5. Als de brander niet binnen 5 seconden tot ontsteking komt, draai dan de regelknop in de stand "off" en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer. | 5. Als de brander niet binnen 5 seconden tot ontsteking komt, draai dan de regelknop in de stand "off" en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 3 en 4 of steek aan met een lucifer. |
WAARSCHUWING! Gebruik de achterste brander niet wanneer een van de hoofdbranders werkt.
www.napoleon.com
N415-0563CE-NL MAY 08.19
Grillinstructies
Eerste vuren: Wanneer de gasbarbecue voor het eerst wordt aangestoken, zult u een geur ruiken. Dat is normaal en is maar heel tijdelijk. Het gaat om het "inbranden" van verf en smeermiddelen binnenin die werden gebruikt tijdens de productie. Dit gebeurt maar één keer. Laat de hoofdbranders ongeveer een half uur lang op de hoogste stand aan staan.
Gebruik Van De Hoofdbranders: Bij het schroeien van voedsel is voorverwarming aanbevolen door alle hoofdbranders ca. 10 minuten lang in de hoge stand te plaatsen met het deksel gesloten. Voedsel dat niet lang hoeft te worden gekookt (vis, groenten), mag met het deksel open worden gebarbecued. Wanneer met het deksel gesloten wordt gekookt, krijgt u hogere, evenrediger verdeelde temperaturen die de kooktijd verminderen en het vlees gelijkmatiger bakken. Voedsel met een kooktijd van meer dan 30 minuten (bv. gebraad) kan indirect worden klaargemaakt (met de brander die tegenover het voedsel ligt). Bij het bereiden van bijzonder mager vlees zoals kippenborsten of mager varkensvlees mogen de roosters vóór de voorverwarming eerst worden ingesmeerd met olie om te voorkomen dat het vlees blijft eraan kleven. Wanneer vlees met veel vet wordt klaargemaakt, kunnen vlammen opflakkeren. Snijd het vet weg of verlaag de temperatuur om opflakkering te voorkomen. Gebeurt dit toch, plaats dan het voedsel weg van de vlammen en verminder de temperatuur. Laat het deksel open. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.
Gebruik Van De Infrarood Hoofdbrander (Als uitgerust): Volg de ontstekingsprocedures van de infrarood brander en laat deze 5 minuten lang op de hoogste stand staan met het deksel gesloten of totdat de keramische branders roodgloeiend zijn. Plaats het voedsel op de roosters en bereid het volgens de in de tabel voor barbecueën op infrarood vermelde kooktijden. Ga vervolgens, afhankelijk van uw persoonlijke smaak, door met koken over de infrarood branders in de hoge, middelste of lage stand, draai het voedsel regelmatig om of plaats het weg van de infrarood branders, sluit het deksel en laat vervolgens uw voedsel langzaam voortkoken op oventemperatuur.
WAARSCHUWING! Vanwege de intense hitte van de infrarood branders brandt voedsel dat onbewaakt wordt achtergelaten over branders snel aan. Zorg dat het deksel geopend is wanneer u kookt met de infrarood branders in de hoge stand. Met een open deksel zorgt de intense hitte overal voor de gepaste temperatuur voor schroeien. U kunt het voedsel ook beter zien en zo aanbranden voorkomen.
Direct Koken: Plaats het op de grill te bereiden eten direct op de hitte. Deze methode wordt over het algemeen gebruikt voor het dichtschroeien of voor eten dat geen lange bereidingstijd vereist – hamburgers, steaks, stukjes kip, groenten, enz. Het eten wordt eerst dichtgeschroeid om sappen en smaak vast te houden waarna de temperatuur wordt verlaagd om het bereiden af te maken naar uw voorkeur.
Indirect Koken: Plaats het op de grill te bereiden eten bij één of meerdere werkende branders op één van de branders die uit staat. De hitte circuleert rondom het eten, waardoor het langzaam en gelijkmatig wordt bereid. Deze bereidingswijze is vergelijkbaar met het bereiden in uw oven en wordt over het algemeen toegepast op grotere stukken vlees zoals braadvlees, kip of kalkoen, maar kan ook worden toegepast op eten dat baat heeft bij hogere vlammen. Deze bereidingswijze met lagere temperaturen en langere bereidingstijden resulteert in mals eten, iedere keer dat u grillt.
Gebruik Van De Achterste Brander: (Als uitgerust) Verwijder vóór gebruik het warmhoudrek, de extreme warmte zal schade aan de opwarming rek. De grillroosters moeten eveneens worden verwijderd als daarmee het spit wordt gehinderd. Zie de instructies i.v.m. het monteren van het spit. Verwijder voor het gebruiken van het tegengewicht de motor van het spit uit de barbecue. Plaats het spit met het klaar te maken vlees in de houders binnenin de barbecue. Het vlees gaat vanwege het gewicht met de zwaarste zijde naar beneden hangen. Span de tegengewichtsarm en het gewicht aan zodat de arm naar boven wijst. Schuif het tegengewicht voor evenwicht naar binnen of naar buiten en zet het vast. Monteer de motor opnieuw op zijn plaats en begin te koken.
Plaats onderaan een bord om het vet op te vangen. U kunt dit over het vlees gieten of gebruiken als saus zonder dat u er iets hoeft aan toe te voegen. U kunt het eventueel aanlengen. Om het vlees lekker sappig te houden, gebruikt u eerst de achterste brander in de hoge stand totdat het bruin wordt. Verminder vervolgens de temperatuur en kook het voedsel gaar. Houd het deksel gesloten voor een beter resultaat. Gebraad en gevogelte worden perfect bruin aan de buitenkant en blijven sappig en mals binnenin. Kip aan het spit van ca. 1,5 kg bijvoorbeeld is in de middelste tot hoge stand gaar in ongeveer anderhalf uur. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.
WAARSCHUWING! Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.
N415-0563CE-NL MAY 08.19
www.napoleon.com
Infrarode Hitte
De meeste mensen beseffen niet dat de warmtebron die we het beste kennen (de zon), de aarde hoofdzakelijk opwarmt met infrarode energie. Infrarode energie is een vorm van elektromagnetische energie met een golflengte die een klein beetje langer is dan het rode einde van het zichtbare lichtspectrum, maar minder lang dan radiogolven. Deze energie werd in 1800 ontdekt door Sir William Herschel die aan de hand van een prisma zonlicht splitste in zijn samenstellende kleuren. Hij toonde aan dat de meeste warmte van de zonnestraal in het spectrale gedeelte valt, net na het rode einde van het spectrum, waar er geen zichtbaar licht was. Dat is infrarode energie. De meeste materialen absorberen gemakkelijk infrarode straling in een breed spectrum van golflengtes, waardoor hun temperatuur verhoogt. Hetzelfde fenomeen doet zich voor wanneer we aan zonlicht zijn blootgesteld: we voelen ons warmer. De infrarode zonnestralen verplaatsen zich door de lege ruimte (vacuüm), door de atmosfeer en doordringen onze huid. Daardoor wordt de moleculaire activiteit in de huid verhoogd, wat aanleiding geeft tot interne frictie en warmte genereert. Daardoor voelen we warmte.
Voedsel dat over infrarode warmtebronnen wordt gekookt, wordt via hetzelfde principe opgewarmd. Houtskool is de traditionele manier van koken op infrarood waarmee we allen vertrouwd zijn. De gloeiende briketten geven infrarode energie af aan het te bereiden voedsel en hebben een zeer klein uitdrogend effect. Uit het voedsel ontsnappende sappen of oliën druipen op de houtskool en verdampen tot rook, waardoor het voedsel zijn heerlijk gebarbecuede smaak krijgt. De infrarood brander van Napoleon kookt op dezelfde wijze. Elke brander telt 10.000 openingen met elk hun eigen minuscule vlam die het oppervlak van de keramiek rood doen gloeien. Deze gloed geeft hetzelfde type infrarode hitte af aan het voedsel, zonder de troep die houtskool meebrengt. Ook de verwarmde oppervlakte is consistenter en kan veel gemakkelijker worden geregeld dan een houtskoolvuur. Voor onmiddellijk schroeien kunnen de branders op hoog worden ingesteld; zij kunnen ook lager worden gedraaid voor trager koken. Iedereen weet hoe moeilijk dat is met een houtskoolvuur. Traditionele gasbranders verwarmen voedsel op een andere manier. De lucht rond de brander wordt door verbranding verwarmd en stijgt vervolgens op naar het te bereiden voedsel. Dit geeft aanleiding tot lagere barbecuetemperaturen, ideaal voor meer verfijnde gerechten zoals fruits de mer of groenten. Het komt erop neer dat de infrarood branders van Napoleon in verband met schroeien de nodige hitte produceren zodat u lekkerdere, meer sappige steaks, hamburgers of ander vlees kunt klaarmaken. Voor kooktijden en tips verwijzen wij u naar de tabel voor barbecueën op infrarood.
Tabel Voor Barbecueën Op Infrarood
| Voedsel Instelling Kooktijd Nuttige Tips | |||
| Steak2,5 cm dik | Hoogste stand – 2 min.aan elke zijdeHoogste stand – 2 min.aan elke zijde, vervolgens middelste standHoogste stand – 2 min.aan elke zijde, vervolgens middelste stand | 4 min. – saignant6 min. – à point8 min. – goed gebakken | Wanneer u het vlees koopt om te barbecueën, bestel dan gemarmerd vlees, met fijne dooradering met vet.Dankzij het vet behoudt het vlees tijdens de bereiding zijn natuurlijke malsheid en blijft het vochtig en sappig. |
| Hamburger1,3 cm dik | Hoogste stand – 2 min.aan elke zijdeHoogste stand – 2,5 min.aan elke zijdeHoogste stand – 3 min.aan elke zijde | 4 min. – saignant5 min. – à point6 min. – goed gebakken | Hamburgers bereiden naar eenieders smaak wordt makkelijker via het kiezen van vleespasteitjes van verschillende dikte.Probeer om het vlees een exotische smaak te geven hickoryhoutspanen toe te voegen aan de buis voor roken. |
| Kip Hoogste stand – 2 min.aan elke zijde middelste/lage tot laagste stand | 20-25 min. Het gewricht tussen de dijen het been langs de zijde waar geen huid is, moet voor 34 worden doorgesneden zodat het vlees platter op de barbecue kan liggen. Zo kan het sneller en uniformer worden klaargemaakt. Probeer voor het verkrijgen van een typische smaak houtspanen van mesquitebomen toe te voegen aan de buis voor roken. | ||
| Varkenskoteletten A | point 6 min. per zijde Snijd | net overtollige vet weg | voordat u ze op de barbecue legt. Opteer voor dikkere koteletten voor malser vlees. |
| Varkensribbetjes Hoogste stand gedurende 5 minuten | 20 min. per zijde draai vaak | Kies magere ribbetjes waar veel vlees aan hangt. Barbecuetotdat het vlees gemakkelijk van de rib kan worden getrokken. | |
| Lamskoteletten Hoogste stand gedurende 5 minuten gemiddeld tot einde | 15 min. per zijde Snijd | het overtollige vet weg voordat u ze op de barbecue legt. Opteer voor extra dikke koteletten voor malser vlees. | |
| Hot Dogs | Middelste – laagste stand | 4-6 min. | Kies dikkere hotdogs. Maakeen lange snee in het vel voordat u ze op de barbecue legt. |
N415-0563CE-NL MAY 08.19
www.napoleon.com
12
Onderhoud- en reinigingsinstructies
Wij adviseren dat deze gas grill jaarlijks grondig geïnspecteerd en onderhouden wordt door een gekwalificeerd vakman. Houd te allen tijde het gebied rond de gas grill vrij van brandbare materialen, benzine en andere brandbare dampen en vloeistoffen. Belemmer de stroom van ventilatie en verbrandingslucht niet. Houd de ventilatieopeningen van de cilinderbehuizing (gelegen aan de karzijden en aan de voorkant en achterkant van de onderplank) open en vrij van puin.
WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.
WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.
Nota: roestvrijstaal heeft de neiging om te roesten in de aanwezigheid van chloriden en sulfiden, in het bijzonder in kustgebieden en andere ruwe gebieden zoals de warme, hoogvochtige atmosfeer rond zwembaden en bubbelbaden. Deze vlekken lijken op roest, maar kunnen makkelijk worden verwijderd en voorkomen. Om zeker te zijn van roestbestrijding, dient u alle roestvrijstalen oppervlakken elke 3-4 weken of zo vaak als nodig is met zoet water en roestvrijstaalreiniger te wassen.
WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.
WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Een lektest moet jaarlijks en telkens als een gasonderdeel werd vervangen, worden uitgevoerd.
Roosters En Warmhoudrek: De roosters en het warmhoudrek maakt u bij voorkeur schoon tijdens het voorverwarmen met behulp van een zachte koperen borstel. Voor hardnekkige vlekken mag u ook staalwol gebruiken. Roestvrijstalen roosters verkleuren permanent bij normaal gebruik vanwege de hoge temperatuur van het kookoppervlak.
Bedieningspaneel: De tekst van het bedieningspaneel is te vinden op het roestvrije staal. Met de juiste zorg zal het staal donker en leesbaar blijven. Om het paneel schoon te maken, gebruik uitsluitend warm zeepwater. Gebruik geen schuurmiddelen op roestvrije oppervlaktes, vooral niet op het tekst gedeelte van het bedieningspaneel, omdat de tekst na verloop van tijd er door zal vervagen.
Reinigen Van De Binnenkant Van De Gasbarbecue: Verwijder de grillroosters. Verwijder met een zachte koperen borstel de losse resten van de gegoten binnenzijden en van de binnenkant van het deksel. Schuur de kookplaten af met een stopverfmes of een schraapmesje en verwijder de as met een metalen borstel. Verwijder de kookplaten en veeg de etensresten van de branders met een koperen borstel. Veeg alle zich in de barbecue bevindende resten in de afneembare lekbak. Plaats de kookplaten opnieuw op de juiste plaats (lees de montage-instructies voor de juiste oriëntatie).
WAARSCHUWING! Geaccumuleerde vet is een brandgevaar.
Lekbak: Schuif de lekbak uit om het schoonmaken te vergemakkelijken. De bak moet vaak worden gereinigd (om de 4 à 5 beurten) om vetophoping te voorkomen. Vet en ander overtollig braadvet komen in de lekbak onderaan de gasbarbecue terecht en worden eronder in het disposable vetkommetje opgevangen. Opgehoopt vet kan vuur vatten. Bekleed of vul de lekbak niet met aluminiumfolie of zand, omdat daarmee het vet niet ongehinderd kan weglekken. De bak moet worden schoongeschraapt met een stopverfmes of een schraapmesje en alle resten moeten in het disposable vetkommetje worden geveegd. Dit kommetje dient om de 2 à 4 weken te worden vervangen, afhankelijk van de gebruiksfrequentie. Neem voor benodigdheden contact op met uw handelaar van Napoleon-gasbarbecues.
Reiniging van de buitenkant van de grill: Reinig geverfde, geëmailleerde of roestvrijstalen onderdelen niet met schurende schoonmaakmiddelen. Geëmailleerde onderdelen dienen extra voorzichtig te worden behandeld. Het email kan barsten als je er op slaat. Om het email te repareren kunt u evt. email-touch-up gebruiken. De buitenkant van de barbecue met lauw zeepsop schoonmaken. Reinig de roestvrijstalen delen met een schoonmaakmiddel voor roestvrij staal of met een niet-schurend product. Veeg altijd met de draad mee. Staalwol maakt krassen in de afwerking en mag niet worden gebruikt.
Roestvrijstalen onderdelen verkleuren (ze worden goudkleurig of bruin) bij gebruik. Dat is normaal en beïnvloedt de werking van de grill niet.
WAARSCHUWING! Slang: Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten plekken. Gebruik de gasbarbecue niet indien de slang er zo uitziet. Laat het onderdeel vervangen door uw Napoleon-handelaar in gasbarbecues of door een erkend gasinstallateur.
Buis Brander: De brander is vervaardigd uit dik roestvrij staal (type 304), maar vanwege de overmatige hitte en de corrosieve omgeving zal zich blauwverkleuring voordoen. Verwijder de blauwverkleuring met een koperen borstel.
LET OP! Beware Van Spinnen
Ontstop verstopte openingen met een open paperclip. Maak de branderopeningen niet groter. Spinnen en insecten worden aangetrokken door de geur van propaan- en aardgas. De brander is op de ventilatieklep voorzien van een insectenscherm. Zo is de kans kleiner dat insecten in de brander nesten gaan bouwen, hoewel het probleem niet volledig kan worden geëlimineerd. Nesten of spinnenwebben doen de brander met een zachtgele of oranje vlam branden of veroorzaken brand (terugslag) ter hoogte van de ventilatieklep onder het bedieningspaneel. Indien u de brander binnenin wenst schoon te maken, moet hij eerst uit de barbecue worden gehaald. Verwijder de zich in het midden van de brander bevindende schroef. Til de achterkant van de brander omhoog om hem te verwijderen. Maak de binnenkant van de brander schoon met een soepele voor venturibuizen bestemde borstel. Schud los afval uit de brander, door de gasinlaat. Zorg ervoor dat het insectenscherm schoon is, strak vastzit, lintvrij is en geen sporen vertoont van ander afval. Controleer ook of de ventielopeningen schoon zijn. Maak de openingen niet groter. Plaats de brander terug op zijn plaats. Controleer of de klep in de brander gaat wanneer u deze installeert.
WAARSCHUWING! Het is erg belangrijk dat bij het herinstalleren van de brander na het reinigen, de/het klep/uiteinde de brander in gaat voordat u uw gasgrill aansteekt. Als de klep niet in de brander zit, kan brand- of explosiegevaar ontstaan.
Infrarood Branders : Vanwege de hoge intensiteit van de infrarood brander, wordt het grootste gedeelte van het braadvet en de etensresten die op de branders vallen, onmiddellijk verbrand. Er kunnen echter wat afval en restjes overblijven. Draai de barbecue gedurende 5 à 10 minuten in de hoogste stand met om deze resten na het koken te verwijderen.
Bescherming Van Infrarood Branders: De infrarood branders van uw barbecue zijn special ontworpen om lang mee te gaan. U dient echter een aantal maatregelen te nemen om barsten in het keramische oppervlak te voorkomen want deze kunnen ervoor zorgen dat de branders slecht functioneren.
Hierna volgt een overzicht van veelvoorkomende oorzaken van barsten en de te nemen maatregelen om deze te voorkomen. Schade ten gevolge van het niet in acht nemen van deze maatregelen wordt niet gedekt door de garantie.
- Botsing met harde voorwerpen – Zorg ervoor dat harde voorwerpen nooit in botsing komen met de keramiek. Wees voorzichtig bij het plaatsen van kookroosters en accessoires in de barbecue of bij het verwijderen ervan. Indien deze voorwerpen op de keramiek vallen, zal deze waarschijnlijk barsten.
- Water of andere vloeistoffen – Grote hoeveelheden koude vloeistoffen die in contact komen met een warm oppervlak, kunnen dit breken. Gooi geen water in de barbecue om een vlam te doven. Als de keramiek of het binnenste van een brander nat wordt wanneer hij niet wordt gebruikt, kan bij later gebruik stoom worden gecreëerd waardoor zo'n druk kan worden geproduceerd dat de keramiek gaat barsten. Bovendien gaat de keramiek uitzetten wanneer hij vaak wordt natgemaakt. Bij expansie wordt op de keramiek overmatige druk uitgeoefend waardoor hij kan barsten en afbrokkelen.
14
i) Gooi nooit water in de barbecue om opflakkeringen onder controle te krijgen.
ii) Gebruik de infrarood branders niet in open lucht wanneer het regent.
iii) Indien er in de barbecue water staat (vanwege blootstelling aan regen, sproeiers etc.), controleer de keramiek dan op mogelijk doorweken met water. Als de keramiek nat lijkt, neem de brander dan van de barbecue. Draai hem ondersteboven om het overtollige water te laten weglopen. Breng hem naar binnen om hem volledig te laten drogen.
- Slechte afvoer van hete lucht uit de barbecue – Voor een goede werking van de branders moet hete lucht uit de barbecue kunnen ontsnappen. Als de hete lucht niet kan ontsnappen, kunnen de branders te weinig zuurstof krijgen, waardoor backflash wordt veroorzaakt. Gebeurt dit herhaaldelijk, dan kan de keramiek eventueel barsten. Dek niet meer dan 75% van het kookoppervlak af met vast metaal (bijv. een rooster of grote pan).
Het Scherm van de vervanging S81006
Probleemoplossing
| Problem Mogelijke oorzaken Oplossing | ||
| Lage temperatuur / kleine vlam wanneer klep in hoge stand staat. | Propaan - Verkeerde manier van aansteken.Aardgas – te kleine toevoerleiding.Beide gassoorten – onjuiste oorverwarming. | Volg zorgvuldig de instructies voor aansteken op. Alle afsluiters van de gasbarbecue moeten dicht zijn wanneer de gaskraan wordt opengedraaid. Draai de gasfles langzaam open met het oog op gelijke druk. Zie de instructies i.v.m. aansteken.De grootte van de leiding moet overeenkomen met de installiecode.De barbecue dient voorverwarmd te worden met hoofdbranders in de hoge stand gedurende 10 à 15 minuten. |
| Overmatig opflakkerende vlammen/warmte onevenredig verdeeld. | Verkeerdge installeerde kookplaten.Onjuiste voorverwarming.Te grote ophoping van vet en as op de kookplaten en in de lekbak. | Zorg ervoor dat de kookplaten geinstalleerd zijn met de gaten naar voren gericht en de gleuven onderaan. Zie de montage-instructies.De barbecue dient voorverwarmd te worden met beide hoofdbranders in de hoge stand gedurende 10 à 15 minuten.Maak de kookplaten en de lekbak regelmatig schoon. Bekleed de bak niet met aluminiumfolie. Zie de reinigingsinstructies. |
| Uit de branders komt een gele vlam en u neemt ook een gasgeur waar. | Mogelijke aanwezigheid van een spinnenweb of ander afval. | Verwijder de brander en maak hem grondig schoon. Zie de algemene onderhoudsinstructies. |
| Zoemende regelaar. Normaal op warme dagen. Dit is geen mankement. Dit wordt veroorzaakt door de interne trillingen in de regelaar en beïnvloedt niet de werking of de veiligheid van de gasbarbecue. Zoemende regelaars worden niet vervangen. | ||
| De branders steken elkaar niet aan. | Verstopte openingen aan de achterzijde van de brander. | Maak de branderopeningen schoon. Zie de onderhoudsinstructies voor branders. |
| De “verf” in het deksel of de kap bladdert blijkbaar af. | Vetophoping op binnenzijde. Dit s geen mankement. De afwerking van het deksel en de kap is van email en bladdert niet af. Het afbladderen wordt veroorzaakt door verhard vet, dat in de verfachtige stukken droogt. Dit vet schilfert af. Dat kan worden voorkomen met regelmatig reinigen. Zie de reinigingsinstructies. | |
| Backflash van infrarood brander (wanneer in bedrijf maakt de brander plotseling een hevig suizend geluid, gevolgd door een continu geluid als van een soldeerlamp, dat daarna afzwakt.) | Keramiek overladen met opgehoopt braadvet; de openingen zijn verstopt.Oververhitte brander vanwege onvoldoende verluchting (te grote oppervlakte van de barbecue afgedekt door een rooster of pan).Gebarsten keramiek.Lekkende pakking rond de keramiek of kapotte lasnaad in de behuizing van de brander. | Schakel de brander uit en laat hem gedurende minimaal twee minuten afkoelen. Steek de brander opnieuw aan en laat hem gedurende ten minste vijf minuten in de hoge stand branden of totdat de keramiek overal even roodgloeiend is.Zorg ervoor dat niet meer dan 75% van de oppervlakte van de barbecue is afgedekt met voorwerpen of accessoires. Schakel de brander uit en laat hem gedurende minimaal twee minuten afkoelen. Steek hem vervolgens opnieuw aan.Laat de brander afkoelen en controleer nauwkeurig op barsten. Vindt u barsten, neem dan contact op met uw erkende Napoleon-handelaar om een nieuwe brander te bestellen.Neem contact op met uw erkende Napoleon-handelaar voor informatie over het bestellen van een nieuwe brander. |
N415-0563CE-NL MAY 08.19
www.napoleon.com
BEWAAR UW AANKOOPBEWIJS VOOR EVENTUELE GARANTIEAANVRAGEN:
RESERVEONDERDELEN BESTELLEN BELANGRIJKE-INFORMATIE
MODEL:
AANKOOPDATUM:
SERIENUMMER:
(Vul in om later makkelijk terug te kunnen vinden)
Voor reserveonderdelen kunt u contact opnemen met de Napoleon-dealer waar het product is gekocht.
Bezoek de Napoleon Grills website voordat u met de dealer contact opneemt voor uitvoerige
instructies m.b.t. schoonmaken, troubleshooten en onderhoud: www.napoleongrills.nl.
Om een garantieaanvraag in te dienen vragen we om de volgende informatie:
- Model- en serienummer van het apparaat.
- Artikelnummer en -beschrijving.
- Een beknopte probleembeschrijving ('kapot' is niet toereikend).
- Aankoopbewijs (kopie van de rekening).
In sommige gevallen kan Napoleon verzoeken de gereclameerde onderdelen terug te sturen voor inspectie, voordat reserveonderdelen geleverd worden.
NB: Voor u contact met uw dealer opneemt, het volgende is niet onder garantie gedekt:
- Verzendkosten, commissies, exportheffingen.
- Arbeidstijd en -kosten van de reparatie.
- Communicatiekosten t.b.v. de probleemdiagnose.
- Verkleuring van roestvast staal.
- Defecten veroorzaakt door gebrekkige reiniging en/of gebrekkig onderhoud, of door verkeerd gebruik van reinigingsmiddelen (ovenreiniger en agressieve chemicaliën).
WAARSCHUWING! Het is aanbevolen om tijdens het uitpakken en monteren voor uw veiligheid werkhandschoenen aan te trekken en een veiligheidsbril op te zetten. Hoewel we er alles aan doen om het montage proces zo goed en zo veilig mogelijk te maken, is het kenmerkend voor bewerkte stalen onderdelen dat de uiteinden en hoeken scherp kunnen zijn en verwondingen kunnen veroorzaken als ze tijdens de montage niet op de juiste manier worden behandeld.
WAARSCHUWING! Bouwmaterialen en bouwstof kunnen schade veroorzaken aan het oppervlak van grill en accessoires. Het is aan te bevelen om alle onderdelen te instaleren nadat de bouwwerkzaamheden voltooid zijn en de werkplek uitvoerig schoon gemaakt is. Wanneer de onderdelen vooraf geïnstalleerd moeten worden om de werkzaamheden af te kunnen ronden is het aan te bevelen allen oppervlakken af te dekken om roestvorming te voorkomen. Gebruik geen zoutzuur om bouwmaterialen van de oppervlakken te verwijderen. De kalk welke in sommige bouwmaterialen zit is extreem corrosief. Tijdens de uitharding (1 – 2 maanden) is het aanbevolen om een RVS polish of was (auto was is eventueel bruikbaar) aan te brengen om direct contact met de kalk houdende materialen te voorkomen.
Aan De Slag
- Haal alle onderdelen van het onderstel, de behuizing en de grill uit het karton. Til het deksel op en haal alle verpakte onderdelen uit de binnenkant. Gebruik de onderdelenlijst om ervoor te zorgen dat alle noodzakelijke onderdelen aanwezig zijn.
- Vernietig het verpakkingsmateriaal niet totdat de grill volledig gemonteerd is en naar tevredenheid werkt.
- Monteer de grill op de plaats waar die gebruikt gaat worden. Leg het karton of een handdoek op de grond om de onderdelen te beschermen tegen verlies of beschadiging tijdens montage.
-
De meeste roestvrij stalen onderdelen worden geleverd met een beschermende folie welke verwijderd moet worden tijdens montage. Bij sommige onderdelen is deze folie reeds tijdens het productie proces verwijderd, het kan zijn dat er hierbij lijmresten achtergebleven zijn, welke op krassen of beschadigingen kunnen lijken. Deze lijmresten kunt u verwijderen door het roestvrij staal in de borstelrichting op te wrijven, eventueel kunt u hierbij ook gebruikt maken van aceton.
-
Volg alle instructies in de volgorde zoals die is uitgelegd in deze handleiding.
-
Er zijn twee mensen voor nodig om de grillbak op het gemonteerde onderstel te tillen.
Als u vragen heeft over de montage of werking van de grill, of als er beschadigingen of ontbrekende onderdelen zijn, bel dan gerust onze klantenservice op 1-866-820-8686 tussen 9 AM en 5 PM Eastern Standard Time
Benodigd gereedschap voor montage (gereedschap niet meegeleverd)
10 mm
WAARSCHUWING! Deze grill is ontworpen om enkel in een niet brandbare behuizing
ingebouwd te worden en moet geïnstalleerd worden door een gecertificeerde gasinstallateur volgens lokale voorschriften.
WAARSCHUWING! De behuizing moet gemaakt worden van niet brandbare materialen (Klasse A gecertificeerd volgens de EN 13501 - norm)
WAARSCHUWING! HET RAAMWERK VAN DE KAST, DE KAST EN HET AANRECHTBLAD MOETEN VAN ONBRANDBAAR MATERIAAL ZIJN GEMAAKT.
Deze barbecue is ontworpen voor metselwerk, alleen voor ONONTVLAMBARE behuizingen, en moet door een gekwalificeerde installateur volgens lokale voorschriften worden geïnstalleerd en onderhouden.

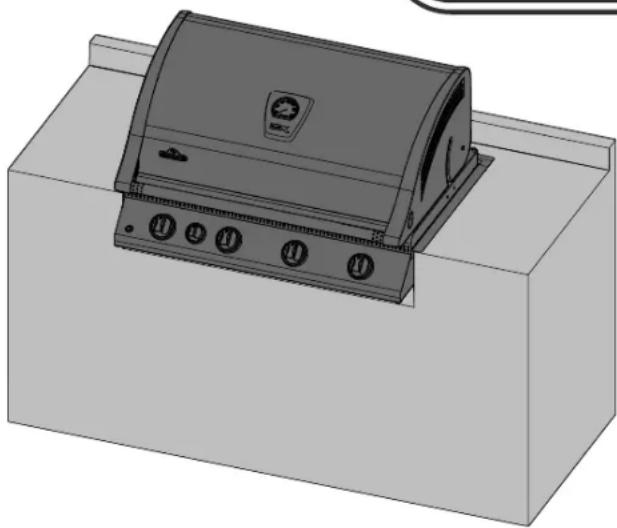

- Bevestig de montagebeugels aan iedere kant van de barbecue met gebruik van #1/4-20 x 3/8" schroeven (N570-0073).
- Bevestig de sierrand aan de achterkant van de opening. Om het op zijn plaats te houden, kan een klodder silicone op de vleugels van de sierrand worden aangebracht.
- Breng de eenheid op zijn plaats door deze te laten zakken, de vleugels van de sierrand zouden zich onder de montagebeugels moeten bevinden. Verbind de flexibele toevoerlijn met de fitting aan het uiteinde van het verdeelstuk.
- De gehele installatie moet getest zijn op lekken alvorens de eenheid te gebruiken.
In installeer de batterijen zoals geillustreerd. Verbind de kabel van led-verlichting beneden het bedieningspaneel met de kabel van de batterijen. Verzeker u ervan dat de kabels niet in contact komen met de onderkant van de Barbeque. De batterijenhouder (led-verlichting) moet op ten minste 20cm onder de bodem van het druiprek in de omsluiting geplaatst worden om oververhitting van de houder te voorkomen. Verzeker u ervan dat draden en houder niet In de weg zitten voor verwijdering van de druiprek.
www.napoleon.com
20
Monteer instructies voor de Roterende Braadkit
(facultatief)

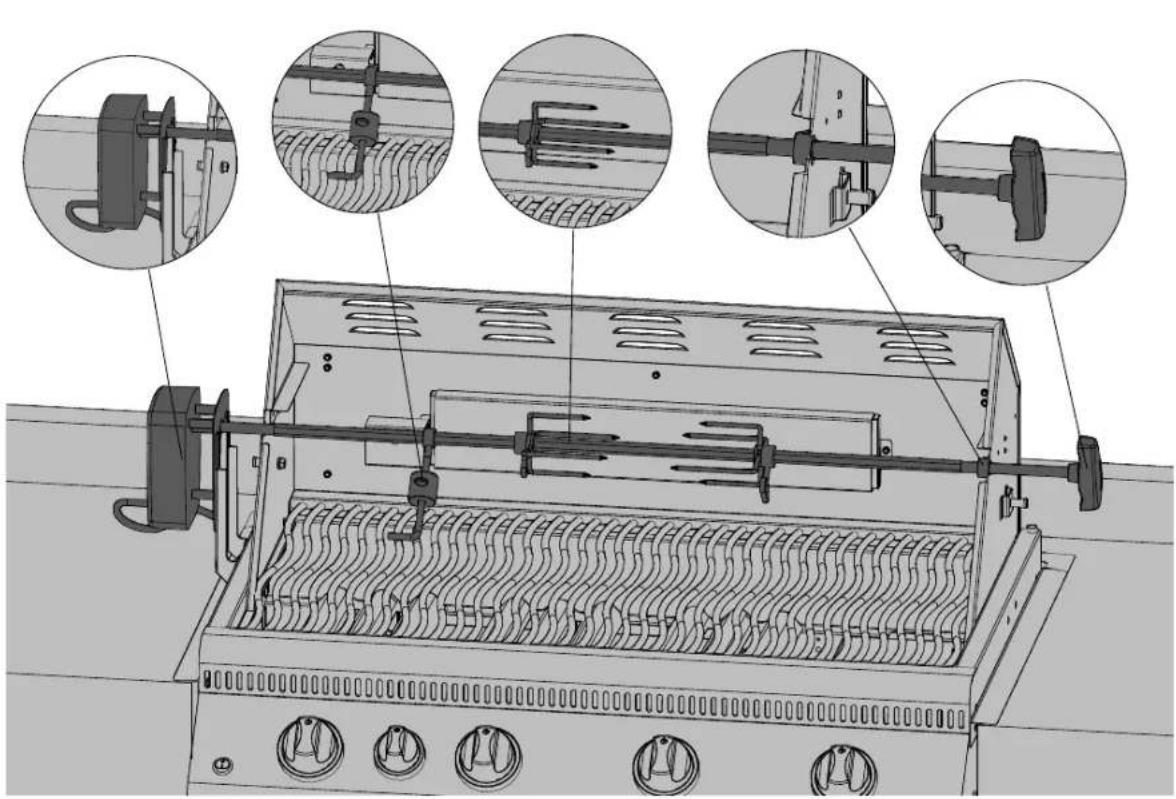

Monteer rotisserie kit onderdelen zoals weergegeven.
Zorg dat de stop ring aan de binnenkant van de kap is gevestigd.
Instructies I.V.M. Lektest
WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.
WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.
LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.
- Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
- Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.
- Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.
- Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.
- Sluit de gastoevoer af.
- WAARSCHUWING
- Bewaar deze handleiding als referentie
- jaar beperkte Napoleon President's Garantie
- WAARSCHUWING! Het niet nauwkeurig volgen van deze instructies kan leiden tot door vuur veroorzaakt letsel en in het uiterste geval de dood.
- Veiligheidspraktijken
- Correcte verwijdering van dit product
- Gasfles
- Regelaar
- Instructies voor de gas-aansluiting
- WAARSCHUWING!
- Instructies I.V.M. Lektest
- Grillinstructies
- Infrarode Hitte
- Onderhoud- en reinigingsinstructies
- WAARSCHUWING! Slang: Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten plekken. Gebruik de gasbarbecue niet indien de slang er zo uitziet. Laat het onderdeel vervangen door uw Napoleon-handelaar in gasbarbecues of door een erkend gasinstallateur.
- LET OP! Beware Van Spinnen
- WAARSCHUWING! Het is erg belangrijk dat bij het herinstalleren van de brander na het reinigen, de/het klep/uiteinde de brander in gaat voordat u uw gasgrill aansteekt. Als de klep niet in de brander zit, kan brand- of explosiegevaar ontstaan.
- BEWAAR UW AANKOOPBEWIJS VOOR EVENTUELE GARANTIEAANVRAGEN:
- (Vul in om later makkelijk terug te kunnen vinden)
- Aan De Slag
- Benodigd gereedschap voor montage (gereedschap niet meegeleverd)
- Monteer instructies voor de Roterende Braadkit
Merk : Napoleon
Model : LEX 605 RVS
Categorie : Barbecue
