Hestia TS-200-S combi - Thermostaat Amfra - Gratis gebruiksaanwijzing en handleiding

Producttype	Thermostaat voor vloerverwarming
Merk	Amfra
Model	Hestia TS-200-S combi
Afmetingen (BxHxD)	90 x 90 x 41 mm
Gewicht	150 g
Voedingsspanning	230 VAC, 60 Hz
Maximale stroom	16 A
Eigen verbruik	450 mW
Beschermingsgraad	IP21
Beschermingsklasse	II
Type sensor	NTC 6,8 kOhm
Sensor kabellengte	2 m
Omgevingstemperatuur	+5°C tot +40°C
Maximale luchtvochtigheid	80%
Temperatuur instelbereik	+5°C tot +45°C
Kleur	Wit
Scherm	Touchscreen
Zelf-lerend effect	Ja, uitschakelbaar
Programmeerbaar	Ja, 4 schakeltijden per dag, 7 dagen
Vorstbeveiliging	Ja, instelbaar +5°C tot +12°C
Vloersensor	Ja, apart meegeleverd
Garantie	1 jaar

Veelgestelde vragen - Hestia TS-200-S combi Amfra

Hoe stel ik de datum en tijd in op de Hestia TS-200-S combi?

Druk gedurende 8 seconden op de PROG/ESC-knop. Stel vervolgens achtereenvolgens het jaar, de maand, de dag, de uren en de minuten in met de + en - knoppen. Bevestig elke stap met MODE/OK.

Kan ik het zelf-lerend effect uitschakelen?

Ja, het zelf-lerend effect kan worden uitgeschakeld. Volg de instructies in de handleiding: ga naar het instellingenmenu en schakel de optie uit via de flowchart.

Wat is de vorstbeveiliging en hoe stel ik deze in?

De vorstbeveiliging voorkomt schade door bevriezing bij langdurige afwezigheid in de winter. U kunt de temperatuur instellen tussen +5°C en +12°C via de functie 'Vorst beveiliging'.

Hoe programmeer ik de thermostaat voor verschillende tijden en temperaturen?

Druk op MODE/OK om te ontgrendelen. Selecteer de programmeermodus en stel per dag de gewenste tijden en temperaturen in met de + en - knoppen. U kunt 4 schakeltijden per dag instellen.

Welke sensoren gebruikt de thermostaat?

De thermostaat gebruikt een vloersensor (NTC 6,8 kOhm) en een omgevingstemperatuursensor geïntegreerd in de thermostaat. U kunt kiezen of u beide, alleen vloer- of alleen omgevingssensor gebruikt.

Wat is het temperatuurbereik van de thermostaat?

Het instelbare temperatuurbereik is van +5°C tot +45°C voor de comfort- en programmatemperaturen. Voor de vorstbeveiliging geldt een apart bereik van +5°C tot +12°C.

Kan ik de thermostaat zelf installeren?

Het wordt aanbevolen de installatie door een gekwalificeerde elektricien te laten uitvoeren. Schakel altijd de stroom (230 VAC) uit voordat u begint. Onjuiste installatie kan de garantie ongeldig maken.

Wat gebeurt er met de instellingen bij stroomuitval?

Na een stroomonderbreking moet u de datum en tijd opnieuw instellen (druk 8 seconden op PROG/ESC). Alle andere instellingen blijven bewaard.

Hoe stel ik de maximum kamertemperatuur in?

Ga naar de instellingen voor de maximum kamertemperatuur. Gebruik de + en - knoppen om de gewenste temperatuur in te stellen (bijv. 28°C). Deze functie voorkomt oververhitting.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Er is geen expliciete resetknop. U kunt de thermostaat uitschakelen en de stroom onderbreken. De datum/tijd worden gereset, maar andere instellingen blijven. Raadpleeg de handleiding voor specifieke stappen.

GEBRUIKSAANWIJZING Hestia TS-200-S combi Amfra

Installatie van de vloer-sensor

Het is aan te bevelen de temperatuur vloersensor te monteren in een geribbelde elektra buis (∅16mm – zie tekening) dit geeft u de mogelijkheid de sensor te vervangen als deze defect raakt.

Voor informatie over de positie van de vloersensor verwijzen wij u naar de installatie handleiding van uw elektrische verwarming mat.

Schakel voor u begint de bedrading en/of de thermostaat te vervangen of te installeren de stroom voorziening (230VAC) UIT. Alleen gediplomeerde elektro installateurs mogen aan de elektrische installatie en/of apparaten werken. Bij ondeskundig gebruik of installatie vervalt de garantie. Gebruik uitsluitend goedgekeurde kunststof wandcontactdozen voor de

GARANTIE

De fabrikant garandeert de goede werking van de thermostaat mits de installatie en bediening gebeurd volgens de bijgeleverde installatie/gebruikshandleiding. De garantie periode geldt tot 2 jaar na aankoop datum.

Mocht de thermostaat onverhoopt binnen de garantie periode defect raken, dit ondanks een correcte installatie en bediening, dan heft de consument recht op gratis reparatie of vervanging.

De garantie dekt geen schade door incorrect gebruik en/of foutieve installatie (niet volgens de handleiding) of schade door fouten van een derde partij of gevolgschade. De garantie is beperkt tot alleen het repareren/vervangen van het defecte onderdeel, dit uitsluitend mits een geldige aankoop bon kan worden overlegt.

Aanvragen

In het geval van een mogelijke defect binnen de garantie periode dient u contact op te nemen met onze service afdeling of uw installateur.

TEST CERTIFICAAT BEVESTIGING

Belangrijke veiligheid informatie	1
Toetsen en instellingen	2
Display structuur	2
Bediening handleiding	2
Technische data en aansluit schema	2
Instelling dag en tijd	3
Functie "temperatuur instellen (vastzetten)"	3
Functie veranderen	4
Functie "programmeren"	4
Persoonlijke instellingen	5
Functie "vorst beveiliging"	5
Instelling van maximum kamer/ omgeving temperatuur	6
Uitschakelen zelf lering effect	7
Alarm indicatie	7
Installatie	8
Garantie	8

BELANGRIJKE INFORMATIE

Wij raden u aan de installatie van de thermostaat en het elektrisch verwarmingssysteem uit te laten voeren door een specialist. Alleen gekwalificeerde elektriciens mogen elektrische aansluitingen en stroom aansluitingen uitvoeren. Schakel de stroom/spanning (230 VAC) UIT voordat u gaat installeren/controller of de thermostaat gaat vervangen.

Raadpleeg de gebruiksaanwijzing voor het aansluitschema en de instructies voor het installeren van de thermostaat. De garantie dekt geen storingen van de thermostaat veroorzaakt door mechanische schade (b.v. laten vallen), onjuiste/verkeerde installatie of behandeling of gebruik voor oneigenlijk doeleinden of onder de voorwaarden die niet zijn aangegeven in de gebruikers/installatie handleiding.

INTRODUCTIE

Bedankt voor uw keuze voor the Hestia 200-S, een zelfferende innovatieve programmeerbare thermostaat met een aanraak scherm. Met de 200-S kunt u – door de innovatieve techniek, zoals aanraak scherm (Touch-Screen), programma modus, gelintegreerde "zelf optimalisatie" en de mogelijke combinatie van de vloersensor en omgevingstemperatuur sensor (gelintegreerd in de thermostaat) – economisch, comfortabel en energie-efficiënt verwarmen. Alle onze inspiratie en ervaring op het gebied van elektrische vloerverwarming worden weerspiegeld in de ontwikkeling van de 200-S. Daarom onderscheidt deze nieuw ontwikkelde thermostaat zich door zijn hige betrouwbaarheid, eenvoudige bediening en uitstekende werking.

TOEPASSING

De thermostaat 200-S is ontworpen voor controle van vloerverwarming systemen (verwarming matten, verwarming secties, verwarming van films). De 200-S ziet er op toe dat de gewenste temperatuur beschikbaar komt op het gewenste tijd. Dus kunt u de temperaturen aanpassen, bijvoorbeeld de temperaturen voor een bepaalde periode van de tijd tussen het verlaten van het huis en van het betreden van thuis of om naar bed te gaan en voor iedere dag individueel te bepalen.

Alle informatie is in overeenstemming met onze huidige stand van kennis en zijn correct en betrouwbaar naar onze huidige kennis weergegeven. Ze betekenen echter niet een bindende toezegging van kenmerken. Fouten, wijzigingen en typefouten geven geen recht aan een eis van schade. Wat de aansprakelijkheid betreft, zijn alleen onze bepalingen en voorwaarden van toepassing. We behouden ons recht om zonder voorafgaande aankondiging technische wijzigingen door te voeren en toe te passen.

Toetsen en instellingen

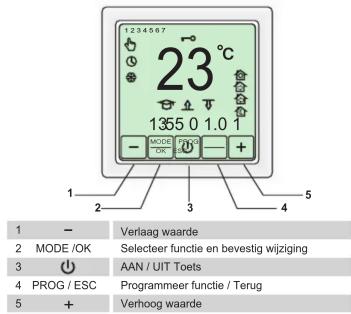

Scherm weergave / indeling

verige symbolen

Functie omschrijving

Vorst beveiliging

Als u de vloerverwarming voor een lange tijd in de wintertijd niet gebruikt, is het raadzaam om de vorst bescherming te activeren dit om schade / bevriezing te voorkomen. De temperatuur kan worden ingesteld tussen + 5 ° C tot + 12 ° C.

Handmatige temperatuur gebruiken

De thermostaat gebruikt deze handmatige temperatuur. De temperatuur kan worden ingesteld tussen +12°C up to +45°C.

Programmeren

Afhankelijk van de programmering regelt de thermostaat automatisch het verwarmingssysteem op basis van de geselecteerde temperaturen. De temperatuur kan worden ingesteld tussen + 5 °C tot + 45 °C

Fabrieksinstelling

Mode
Dag
Ma. tot Vr.	7:00	8:00	19:00	22:00
	28°C	12°C	28°C	12°C
Za. & Zo.	7:00	8:00	19:00	22:00
	28°C	12°C	28°C	12°C

Technische informatie

Voeding	230VAC, 60Hz
Maximale stoomsterkte	16A
Thermostaat verbruik	450 mW
Gewicht	150 g
Afmeting	90x90x41 mm
IP waarde	IP21
Bescherming klasse	II
Sensor (TST02)	NTC 6,8 kOhm
Sensor kabel lengte	2 m
Omgeving temperatuur maxima	von +5°C bis +40°C
Maximum vochtigheid	80%
Temperatuur instellingsbereik	von +5°C bis +45°C
Kleur	wit

De "hand"-symbolen worden gebruikt om aan te geven dat er knoppen (afzonderlijk of gezamenlijk) moeten worden ingedrukt en voor hoe lang.

Het gestippelde "knipperende" kader om de symbolen in het display geeft aan dat deze knipperende symbolen kunnen worden veranderd met de knoppen. + " or " -".

Aansluit schema

Vloerverwarming systeem

Zelf-lerend effect uitschakelaar

Het zelf-lerende effect zorgt er voor dat de gevraagde temperatuur met de ingestelde tijd wordt opgeslagen in het geheugen. Hierdoor zal vloerverwarming eerder worden ingeschakeld dan (voor) de ingestelde inschakeltijd. In het geval u geen gebruik wilt maken van het zelf-lerende effect kunt u deze uitschakelen volgens deze beschrijving.

Waarschuwingen

Storing indicatie 1: Als de ingestelde temperatuur niet kan worden bereikt binnen een periode van 4 uur, verlaag dan de ingestelde temperatuur a.u.b..

Storing indicatie 2: Als de vloer temperatuur lager is dan +5°C, controleer dan het systeem en de thermostaat!

Storing indicatie 3: Als de omgeving temperatuur f the ambient temperature is hoger is dan +45°C, controleer dan het systeem en de thermostaat!

Vloersensor foutmelding 1: Vervang de vloersensor!

Vloersensor foutmelding 2: Vervang de vloersensor!

Selecteer de temperatuur sensor

Maximum kamer temperatuur instelling

Dag en tijd instellen:

Let op!

Na iedere onderbreking van de voedingsspanning moet de datum en de tijd opnieuw worden ingesteld.

Alle andere instellingen blijven ongewijzigd.

Om de datum en de tijd opnieuw in te stellen, drukt u 8 seconden op de "PROG/ESC"-knop.

Functie „Temperatuur instellen“

Functie veranderen/programmeren

Let op!

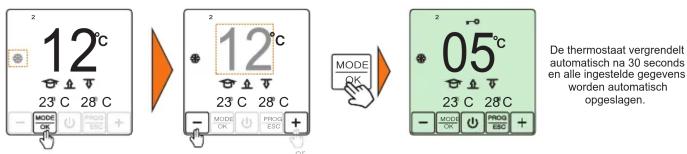

De thermostaat moet altijd eerst ontgrendeld worden voordat u kunt beginnen! Met „MODE/OK“ beëindigt u iedere wijziging. Als er geen wijzigingen zijn aangebracht binnen 30 seconden, zullen alle wijzigingen indien niet bevestigd met „MODE/OK“ verloren gaan en de thermostaat zal weer automatisch vergrendelen.

Vervolg „Functie programmeren“

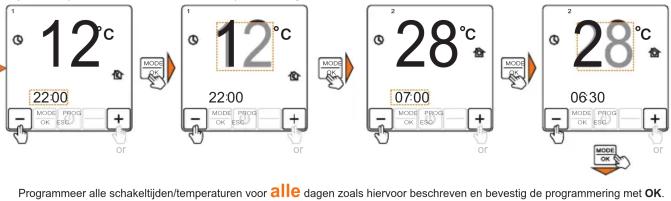

Schakeltijden/temperaturen programeren
Tijd en Temperatuur instellen voor „Nacht temperatuur“ dag 1

Persoonlijke programmering

Functie „Vorst beveilging“

Selecteer de functie „vorst beveiliging“ ^a Temperatuur wijzigen

Programmeer temperatuur
