Type product	Vrijstaande wasmachine
Model	HW60-14829
Merk	Haier
Afmetingen (H x B x D)	850 x 595 x 410 mm
Nettogewicht	60 kg
Voeding	220-240 V~, 50 Hz, 10 A
Maximaal vermogen	2050 W
Waterdruk	0,03 - 1 MPa
Max. waterinlaattemperatuur	Koud water
Capaciteit (nominaal)	6 kg
Energieklasse	A+++
Maximale centrifugetoerental	1400 tr/min
Programma's	Katoen, Katoen+, Synthetisch, Mix, Jeans, Sport, Wol, Express 15 min, Snel, Delicaat, Handwas, Hygiënisch, Babycare, Zwieren
Functies	Temperatuurkeuze, toerental, startuitstel, extra spoelen, kinderslot
Wasmiddellade	3 compartimenten: voorwas, hoofdwas, wasverzachter
Display	LED-scherm met programmaduur, eindtijd en foutcodes
Deurvergrendeling	Automatische vergrendeling tijdens cyclus
Geluidsniveau (wassen/centrifugeren)	58 dB(A) / 78 dB(A)
Onderhoud	Reinig pompfilter maandelijks; reinig wasmiddellade regelmatig; trommel reinigen met 90°C programma
Veiligheid	Kinderslot, overstromingsbeveiliging, thermische beveiliging
Accessoires	Inlaatslang, afvoerslang, transportbouten, afdichtpluggen, onderste deksel met vilt (bij HW80/HW100)
Garantie	Zie garantiekaart bij product

Veelgestelde vragen - HW60-14829 HAIER

De wasmachine start niet. Wat moet ik doen?

Controleer of de machine is ingeschakeld en of de deur goed gesloten is. Controleer de stroomtoevoer en de zekering. Als het kinderslot is ingeschakeld, deactiveer het door gelijktijdig op Temp. en Tr/min te drukken gedurende 3 seconden.

De machine vult niet met water. Wat is de oorzaak?

Controleer of de waterkraan open is. Controleer of de inlaatslang niet geknikt is. Reinig het filter in de inlaatslang. Controleer de waterdruk (minimaal 0,03 MPa). Als de deur niet goed gesloten is, sluit hem dan correct.

De machine trilt hevig tijdens het centrifugeren. Wat kan ik doen?

Zorg dat alle transportbouten zijn verwijderd. Plaats de machine op een stevige, vlakke vloer en stel de voetjes waterpas. Controleer of de lading in de trommel in evenwicht is en niet overbelast.

Foutcode E1 verschijnt op het display. Wat betekent dat?

Foutcode E1 duidt op een drainageprobleem. Reinig het pompfiler en controleer of de afvoerslang niet geblokkeerd of geknikt is. Zorg dat de slang op de juiste hoogte (80-100 cm boven de vloer) is geïnstalleerd.

Hoe reinig ik het pompfiler?

Schakel de machine uit en trek de stekker uit het stopcontact. Wacht tot het water is afgekoeld. Open de serviceklep, plaats een bak onder de afvoerslang, verwijder de dop en laat het water weglopen. Schroef het pompfiler los, maak het schoon onder stromend water en plaats het terug. Sluit de serviceklep.

Kan ik de deur openen tijdens een wascyclus?

Om veiligheidsredenen is de deur vergrendeld tijdens de cyclus. U kunt de deur pas openen nadat het programma is beëindigd of geannuleerd. Als het waterniveau hoog is of de temperatuur hoog, blijft de deur vergrendeld tot het water is afgepompt of afgekoeld (foutcode Loc I-).

Wat moet ik doen na een stroomstoring?

Het programma wordt opgeslagen. Na herstel van de stroom kunt u de cyclus hervatten. Als de deur mechanisch vergrendeld is en u het wasgoed moet verwijderen, laat dan eerst het water zakken via het pompfiler (stappen 1-6 in de handleiding) en trek aan de ontgrendelingshendel onder de serviceklep.

Hoe gebruik ik het kinderslot?

Druk gelijktijdig op de knoppen Temp. en Tr/min gedurende 3 seconden. Het scherm toont cLo I-. Herhaal deze handeling om het slot te deactiveren.

Waarom blijft er schuim in de trommel na het wassen?

Te veel schuim kan komen door een verkeerd wasmiddel of een te hoge dosering. Gebruik een geschikt wasmiddel voor machinewas en volg de doseringsinstructies. Als het probleem aanhoudt, voer dan een extra spoelcyclus uit of reinig de trommel met het programma Katoen 90°C zonder wasgoed.

Heeft de machine een noodstop of annulering?

Ja. Druk op de Start/Pause knop om het actieve programma te onderbreken. Houd de knop ca. 2 seconden ingedrukt om het programma te annuleren. Als er water in de trommel staat, selecteer dan het programma Zwieren met snelheid 'geen' om het water af te voeren.

GEBRUIKSAANWIJZING HW60-14829 HAIER

Gebruikshandleiding Wasmachine

HW60-12829

HW60-14829

HW70-12829

HW70-14829

HW80-12829

HW80-14829

HW100-12829

HW100-14829

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Retourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

1-Veiligheidsinformatie....4 2-Productbeschrijving....8 3-Bedieningspaneel 9 4-Programma's 12 5-Verbruik....13 6-Dagelijks gebruik....14 7-Milieuvriendelijk wassen....19 8-Zorg en reiniging 20 9-Probleemoplossen....23 10-Installatie 27 11-Technische gegevens....31 12-Klantendienst 33

1-Veiligheidsinformatie

Voor u het apparaat de eerste maal inschakelt, moet u het veiligheidsadvies lezen!

WAARSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport. ▶Zorg ervoor dat alle transportbouten verwijderd zijn. ▶ Verwijder alle verpakking en buiten de buurt van kinderen bewaren. ▶Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Dagelijks gebruik

▶Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.

Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud, tenzij ze onder constant toezicht staan.

Kinderen mogen niet met het apparaat spelen.

Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is.

Bewaar alle wasmiddelen uit de buurt van kinderen.

Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken.

U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten.

U mag het apparaat niet afdekken of omwikkelen tijdens de werking of achteraf, zodat eventueel vocht kan verdampen.

U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen.

Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel dichtbij het apparaat.

Gebruik geen ontvlambare sprays dichtbij het apparaat.

Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.

WAARSCHUWING!

Dagelijks gebruik

U mag de stekker niet verwijderen of invoeren in de aanwezigheid van ontvlambaar gas. U mag schuimrubber of sponsachtig materiaal wassen in heet water. U mag geen wasgoed wassen dat vuil is met bloem. U mag de lade met het wasmiddel niet openen tijdens een wascyclus. Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet. U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster. U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure. Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoert. Verwijder de stekker uit het stopcontact om elektriciteit te besparen en uit veiligheidsoverwegingen. U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen.

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.

▶ Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert.

▶Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen.

▶Gebruik geen waterspray of stoom om het apparaat te reinigen.

▶Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

▶Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.

ARSCHUWING!

Installatie

• Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen. Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.
• Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C. Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk. ▶ U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien. ▶Gebruik geen multi-stekker adapters of verlengsnoeren. Zorg ervoor dat enkel het geleverde netsnoer en slangset worden gebruikt. Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien.
• Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden. Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegan- kelijk zijn. Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aangebracht en dat er geen lekken zijn.

Beoogd gebruik

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kledingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.

2-Productbeschrijving

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.

2.1 Afbeelding van het apparaat

Voorzijde (Afb. 2-1): Achterzijde (Afb. 2-2):

2-1 2-2

1 Wasmiddel/wasverzachter lade 2 Bedieningspaneel 3 Werktop 4 Naamplaatje 5 Onderhoudsluik 6 Instelbare voetjes

1 Transportbouten (T1-T4) 2 Deksel achteraan 3 Schroeven deksel achteraan (S1-S4) 4 Netsnoer 5 Waterinlaatklep 6 Afvoerslang

2.2 Accessoires

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2-3):

2-3

Plaatslang-montage

5 Afdicht-pluggen

onderste deksel met vilt 1)

Gebruiker handleiding

Functieknoppen:

1 Wasmiddel/wasverzachter lade 2 "Aan-uit" knop 3 Programma selectieschakelaar 4 "Start/Pause" knop

5 "Temp." 6 "Tr/min" 7 "Startuitstel" 8 "Extra spoelen"

Indicatoren:

9 Extra spoelen indicator 10 Startuitstel indicator 11 Scherm 12 Tr/min indicator 13 Temperatuur indicator 14 Programma indicator

Opmerking: Geluidssignaal

In de volgende situaties weerklinkt een geluidssignaal:

▶ wanneer een knop wordt ingedrukt ▶ aan het einde van een programma ▶ in het geval van pannes

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK.

3.1 Wasmiddellade

Open de lade, er zijn drie compartimenten zichtbaar (Afb. 3-1):

Compartiment 1: Enkel waterinlaat, geen wasmiddel Compartiment 2: Oplosmiddel voor programma Compartiment ⚙️: Wasverzachter, conditioner, etc.

De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende wastemperaturen. Raadpleeg de handleiding van het oplosmiddel.

3 Bedieningspaneel

Druk zacht op deze knop (Afb. 3-2) om in te schakelen, het scherm licht op. Druk opnieuw op de knop gedurende ca. 2 seconden om uit te schakelen. Als er geen onderdeel van het paneel of programma wordt ingeschakeld, zal de machine automatisch uitschakelen.

3.3 Programmaselectie

Druk achtereenvolgens op een van deze knoppen (Afb. 3-3) tot de indicator van het gewenste programma oplicht en de standaardinstellingen worden weergegeven.

3.4 "Start/Pause"-knop

Druk zacht op deze knop (Afb. 3-4) om het momenteel weergegeven programma te starten of te onderbreken. Als een programma onderbroken is, lichten de cijfers van het scherm op.

3.5 Functieknoppen

De functieknoppen (Afb. 3-5) schakelen bijkomende opties in voor het geselecteerde programma vóór de start van het programma. De betrokken indicatoren worden weergegeven.

Als het apparaat wordt uitgeschakeld of een nieuw programma wordt ingesteld, worden alle opties uitgeschakeld.

Als een knop meerdere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken.

Om de instelling te verwijderen of de instelprocedure te annuleren, drukt u op de functieknop tot de gewenste LED-lampjes of - in het geval van slechts één optie - het LED-lampje uitschakelt.

Opmerking: Fabrieksinstellingen

Voor een optimaal resultaat in elk programma heeft Haier goed gedefinieerde specifieke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

Druk op deze knop (Afb. 3-5.1) om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht, wordt het water niet opgewarmd.

In combinatie met de "Tr/min"-knop kan de kinderslot-functie in- of uitgeschakeld worden (zie KINDERSLOT).

3.5.2 Functieknop "Tr/min"

Druk op deze knop (Afb. 3-5.2) om het toerental per minuut van het programma te wijzigen of te deselecteren.

Als er geen waarde oplicht, wordt het wasgoed niet gecentrifugeerd.

In combinatie met de "Temp." knop kan de kinderslot-functie in/uitgeschakeld worden (zie KINDERSLOT).

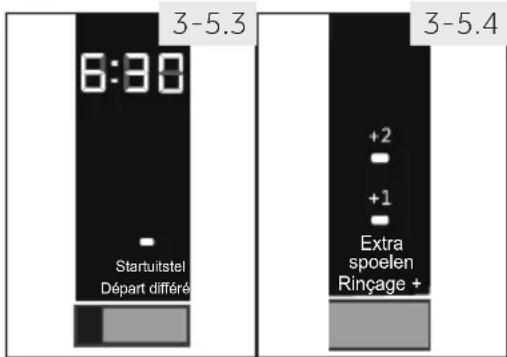

3.5.3-Functieknop „Startuitstel“

Druk op deze knop (Afb. 3-5.3) om het programma te starten met vertraging. Het eindtijdstip kan worden verhoogd in stappen van 30 minuten van 0,5-24u. Bijvoorbeeld, scherm ui 6:30 betekent dat het was-programma zal eindigen binnen 6 uur en 30 minuten. Druk op de "Start/Pause" knop om het startuitstel te starten. Dit is niet van toepassing op de KATOEN+ en ZWIEREN programma's.

nerking: Vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

3.5.4-Functieknop „Extra spoelen“

Druk op deze knop (Afb. 3-5.4) om het wasgoed te spoelen met zoetwater. Dit wordt aanbevolen voor personen met een gevoelige huid. Er zijn één of twee bijkomende spoelcycli beschikbaar.

3.6 Kinderslot

Druk gelijktijdig op de knop „Temp.“ en "Tr/min" (Afb. 3-6.1) gedurende 3 seconden om alle onderdelen van het paneel te blokkeren tegen inschakeling. Om te ontgrendelen, drukt u opnieuw op beide knoppen.

Het scherm geeft cLoI - weer (Afb. 3-6.2) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief.

3.7 Indicatoren

De indicatoren vermeld in afbeelding 3-7 lichten op wanneer de overeenstemmende functie/programma wordt ingeschakeld.

3.8 Scherm

Het scherm (Afb. 3-8) geeft de volgende informatie weer:

▶Wasduur ▶Eindtijd startuitstel ▶Foutcodes en onderhoudsinformatie

Programma	Max. lading Temperature in kg in °CHW60/HW70/HW80/HW100	2) selec- teerbaar bereik 2 1					Oplosmiddel compartment voor:1 Enkel waterinlaat, geen wasmiddel2 Wasmiddel3 Wasverzachter of verzorgingsproduct
			Voorinstel- ing					Voorinstelling tr/min in tpm
Katoen	6.0/7.0/8.0/10.0 *	tot 90 30		●	○	/	Katoen 1000
Katoen +	6.0/7.0/8.0/10.0	40 tot 60	40	●	○	/	Katoen; standaard-programma voor Energie-etikettering	HW...-12829: 1200 HW...-14829: 1400
Synthe-tisch	3.0/3.5/4.0/5.0 *	tot 60 30		●	○	/	Synthetische of ge-mengde stoffen	1000
Mix 3.0/3.5/4.0/5.0 * tot 60 30				●	○	/	Licht vuil gemengd wasgoed van katoen en synthetische stoffen	1000
Jeans	3.0/3.5/4.0/5.0 *	tot 60 30		●	○	/	Jeans 1000
Sport	3.0/3.5/4.0/5.0 *	tot 40 20		●	○	/	Sportkledij 800
Wol	1,0	* tot 40	*	●	○	/	Machine wasbare stof van wol of met wol-inhoud	800
Expres 15 min3)	3.0/3.5/4.0/5.0 *	tot 40	*	●	○	/	Katoen / Synthetisch	1000
Snel3)	3.0/3.5/4.0/5.0 *	tot 40 40		●	○	/	Licht vuil wasgoed van katoen of synthetische stoffen	1000
Delicaat	1.5/1.75/2.0/2.5 *	tot 30 30		●	○	/	Delicaat wasgoed en zijde	400
Handwas	1.5/1.75/2.0/2.5 *	tot 30 30		●	○	/	Wasgoed met het symbool voor hand-wassen	800
Hy gië-nisch	3.0/3.5/4.0/5.0 90	90		●	○	/	Katoen 1000
Babycare	3.0/3.5/4.0/5.0 *	tot 90 40		●	○	/	Katoen / Synthetisch	1000
Zwieren	6.0/7.0/8.0/10.0	/	/	///			alle stoffen	1000

1) Met betrekking tot droog wasgoed. 2) *: water wordt niet opgewarmd (er is geen waarde opgelicht). Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten. 3) Verminder de hoeveelheid wasmiddel omdat het over een korte programmaduur gaat.

De aangeduide verbruikswaarden kunnen variëren naargelang lokale voorwaarden.

Programma Model HW Katoen + *					Synthe-tisch
Temperatuur	alles	40°C 30°C	60°C	60°C
Max. lading in kg	60/7080/100	3,0/3,54,0/5,0	3,0/3,54,0/5,0	6,0/7,08,0/10,0	3,0/3,54,0/5,0
Energie in kWu	60-1282960-14829	0,550,58	0,710,77	0,660,70
	70/80/100	0,63/0,74/0,91	0,91/0,95/1,15	0,78/0,95/1,12
Water in L	60-1282960-14829	31,127,1	29,426,5	37,637,1
	70/80/100	37,5/41,0/40,0	37,4/42,0/39,9	45,0/55,0/56,7
Wasduur in u:min	alles 3:43	3:45	3:45 1:02
Centrifuge-ren prestatie in %	alles	53	53	53	49

* Standaardprogramma voor de energie-etikettering in overeenstemming met 2010/30/EU:

Katoen + 60°C / 40°C

De standaard 60°C en 40°C katoenprogramma's zijn geschikt om normaal vuil katoenen wasgoed te wassen. Dit zijn de meest efficiënte programma's voor gecombineerd energie- en waterverbruik voor katoenen wasgoed. De gebruikte watertemperatuur kan verschillen van de vermelde temperatuur van de cyclus.

6 - Dagelijks gebruik

6.1 Voeding

Sluit de wasmachine aan op het elektrisch net (220V tot 240V ~ 50Hz; Afb. 6-1). Raadpleeg ook de sectie INSTALLATIE.

6.2 Waterverbinding

▶ Controleer vóór u de verbinding tot stand brengt, de netheid en helderheid van de waterinlaat.

▶ Draai de kraan open (Afb. 6-2).

Opmerking: Strakheid

Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de inlaatslang door de kraan open te draaien.

6.3 Wasgoed voorbereiden

▶ Sorteer de kledij naargelang de stof (katoen, synthetisch, wol of zijde) en hoe vuil ze is (Afb. 6-3). Let op de onderhoudssymbolen op de etiketten.

▶Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen.

▶Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden).

Kledingstukken zonder zomen, delicaat wasgoed en fijn gewoven textiel zoals fijne gordijnen moeten in een waszak worden geplaatst (handwassen of de stomerij zijn betere opties).

- Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knoppen stevig zijn aan-genaaid.

▶Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak.

Ontvouw grote stukken wasgoed zoals beddenlakens, spreien, etc.

▶Draai jeans, gedecoreerde of kleur-intensieve textiel binnenste buiten; was ze mogelijk afzonderlijk.

GELET!

Niet-textielen en kleine, losse items, of items met een scherpe rand kunnen defecten veroorzaken en schade toebrengen aan de kledij en het apparaat.

Onderhoudstabel

Reinigen

Wasbaar tot 95°C normaal proces

Wasbaar tot 40°C normaal proces

Wasbaar tot 30°C normaal proces

Handwassen max. 40°C

Wasbaar tot 60°C normaal proces

Wasbaar tot 40°C zacht proces

Wasbaar tot 30°C zacht proces

Niet wassen

Wasbaar tot 60°C zacht proces

Wasbaar tot 40°C heel zacht proces

Wasbaar tot 30°C heel zacht proces

Bleken

Bleken toegelaten. Enkel zuurstof/niet-chloor

/ niet-chloor

Niet bleken

Drogen

Trommeldrogen mogelijk, normale temperatuur

Trommeldrogen mogelijk, lagere temperatuur

Niet trommeldrogen

Drogen aan de waslijn: plat drogen

Strijken

Strijken aan een maximale temperatuur tot 200°C

Strijken aan een gemiddelde temperatuur tot 150°C

Strijken aan een lage temperatuur tot 110°C; zonder stoom (stoomstrijken kan onherroepelijke schade veroorzaken)

Niet strijken

Professionele textielverzorging

Stomen in tetrachlooretheen

Stomen in koolwaterstoffen

Niet stomen

Professioneel nat reinigen

Niet professioneel nat reinigen

6.4 Het apparaat laden

Plaats het wasgoed stuk voor stuk in de trommel.

Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Controleer of u een hand rechtop kunt houden in bovenop de lading. Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

6-Dagelijks gebruik

6.5 Het wasmiddel selecteren

De efficiëntie en de prestatie van het wasprogramma wordt bepaald door de kwaliteit van het wasmiddel. - Gebruik enkel wasmiddel dat is goedgekeurd voor machinewas. Indien noodzakelijk moet u specifieke wasmiddelen gebruiken, bijv. voor synthetische stoffen of wol. ▶Let altijd op de aanbevelingen van de wasmiddelfabrikant. - Gebruik geen stoomreinigingsmiddelen zoals trichloorethyleen en gelijkaardige producten.

Kies het beste wasmiddel

	Type wasmiddel
Programma	Universeel Kleur Delicate Speciaal Was ver -				zachter
Katoen	L/PL/P -- o
Katoen + L/PL/P -- o
Synthetisch L/PL/P	L	- o
Mix	L/PL/P -- o
Jeans	L/PL/P	L	- o
Sport	---	L	o
Wol	-	-	-	L	o
Expres 15 min	L	L	-	-	o
Snel	L	L	-- o
Delicaat	--	L	- o
Handwas	---	L	o
Hygiënisch	L/PL/P	L	- o
Babycare	L/PL/P -- o

L = gel-/vloeibaar wasmiddel P = poederwasmiddel O = optioneel -= nee

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

We raden aan de volgende producten te gebruiken:

▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C) ▶ Kleurwasmiddel: 20°C tot 60°C* (optimaal gebruik: 30-60°C) ▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

* Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade.
2. Plaats de vereiste chemicaliën in de overeenstemmende compartimenten (Afb. 6-6)
3. Duw de lade zachtjes in.

Opmerking:

▶ Verwijder wasmiddelresten voor de volgende wascyclus uit de wasmiddellade. ▶Gebruik niet te veel wasmiddel of wasverzachter. ▶Volg de instructie op de verpakking van het wasmiddel. ▶Vul het wasmiddel altijd bij net voor het begin van de wascyclus. - Geconcentreerd vloeibaar wasmiddel moet worden opgelost voor het wordt toegevoegd aan compartiment 2. - Het beste gebruik van vloeibaar wasmiddel is door een doseringbal te gebruiken die in de wasmachine wordt geplaatst. - Gebruik geen vloeibaar wasmiddel als "einde startuitstel" geselecteerd is. Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoudsymbolen op alle etiketten in overeenstemming met de programmatabel.

6.7 Het apparaat inschakelen

Druk op de aan-uitknop om het apparaat in te schakelen (Afb. 6-7). Het scherm licht op.

6.8 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een programma dat past bij de graad van vervuiling en het type wasgoed.

Druk achtereenvolgens op de knop of (Afb. 6-8) tot de indicator van het gewenste programma oplicht en de standaardinstellingen worden weergegeven.

Opmerking: Geurtjes verwijdering

Voor het eerste gebruik raden we aan het programma Katoen 90°C te gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddelcompartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

6.9 Individuele selecties toevoegen

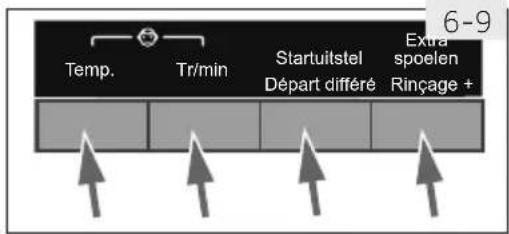

Selecteer de vereiste opties en instellingen (Afb. 6-9); raadpleeg BEDIENINGSPANEEL.

6-10

6.10 Het wasprogramma starten

Druk op de "Start/Pause" knop (Afb. 6-10) om het programma te starten. Het apparaat werkt in overeenstemming met de aanwezige instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren.

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Aan-uit" knop. Het LED-lampje in de knop knippert. Druk opnieuw op de knop om het programma te hervatten.

Om een actief programma en alle individuele instellingen te annuleren

1. Druk op de knop "Start/Pause" om het actieve programma te onderbreken.
2. Druk opnieuw op de "Start/Pause" knop gedurende ca. 2 seconden om uit te schakelen.
3. Schakel het ZWIEREN programma in en selecteer "geen Snelheid" (alle lampjes zijn uitgeschakeld) om het water te draineren.
4. Selecteer een nieuw programma en start het.

Opmerking: Deurvergrendeling

Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascyclus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving). In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het zwieren is het niet mogelijk de deur te openen; Loc I- verschijnt.

1. Aan het einde van het programma verschijnt End.
2. Het apparaat schakelt automatisch uit.
3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen.
4. Schakel de watertoevoer uit.
5. Ontkoppel het netsnoer.
6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de machine niet in gebruik is.

Opmerking: Stand-bymodus / energiebesparende modus

Het ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Start/Pause" knop.

6.13 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd:

1. Het apparaat inschakelen.
2. Selecteer het ZWIEREN programma.
3. Druk gelijktijdig op de knop "Startuitstel" en "Tr/min" gedurende ca. 3 seconden. "BEEP OFF" verschijnt en de zoemer wordt uitgeschakeld.

Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. "bEEP On" verschijnt.

Verantwoordelijk gebruik

▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken. ▶Niet overladen (handbreedte tussenruimte boven wasgoed). ▶Voor licht vervuild wasgoed selecteert u het Quick Wash programma. ▶Gebruik exacte doseringen van elk wasmiddel. Kies het laagste geschikte wastemperatuur - moderne wasmiddelen reinigen efficiënt onder 60°C. ▶Verhoog de standaardinstellingen enkel als er veel vlekken zijn. ▶ Selecteer max. zwiersnelheid als men een binnenlandse droogmachine gebruikt.

8-Zorg en reiniging

U moet altijd goed opletten of er geen wasmiddelresten zijn. Reinig de lade regelmatig (Afb. 8-1):

1. Trek de lade uit tot ze stopt.
2. Druk op de vrijgave knop en verwijder de lade.
3. Spoel daarna de lade tot ze schoon is en plaats de lade opnieuw in het apparaat.

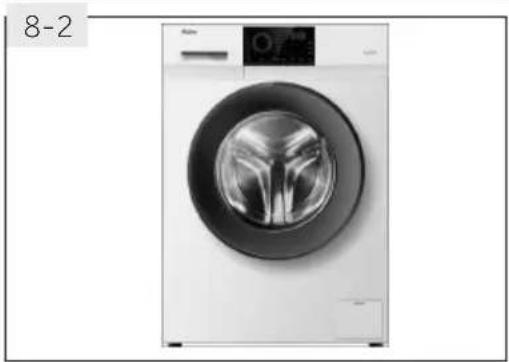

8.2 De machine reinigen

▶ Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud. ▶ Gebruik een zachte doek met vloeibare zeep om de machinebehuizing (Afb. 8-2) en rubberen onderdelen te reinigen. - Gebruik geen organische chemicaliën of schurende oplosmiddelen.

8.3 Waterinlaatklep en inlaatklepfilter

Om blokkeringen van de watertoevoerleiding door vaste stoffen zoals kalk te voorkomen, moet u het inlaatklepfilter regelmatig reinigen.

▶ Ontkoppel het netsnoer en sluit de watertoevoer.

- Schroef de waterinlaatslang los aan de achterzijde (Afb. 8-3.1) van het apparaat en de kraan (Afb. 8-3.2). - Verwijder de filters en spoel ze met water en een borstel.

▶ Voer het filter in en installeer de inlaatslang.

8.4 De trommel reinigen

▶ Verwijder per ongeluk gewassen metalen onderdelen zoals spelden, munten, etc. uit de trommel (Afb. 8-4) omdat ze roestvlekken en schade veroorzaken. - Gebruik een chloorvrij reinigingsmiddel om roestvlekken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel. ▶ Gebruik geen harde voorwerpen of staalwol voor de reiniging.

Opmerking: Hygiëne

Voor regelmatig onderhoud raden we aan elke drie maanden het Katoen 90°C-programma uit te voeren zonder lading om eventuele schadelijke resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) - of gebruik een speciale machinereiniger.

8.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

1. Verwijder de stekker (Afb. 8-5.1).
2. Schakel de watertoevoer uit (Afb. 8-5.2).
3. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat de deur open wanneer de machine niet in gebruik is.

Voor het volgende gebruik moet u het netsnoer, waterinvoerleiding en afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn.

Als de machine gedurende lange perioden niet wordt gebruikt, raden we aan het programma Katoen 90°C te gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddelcompartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

8.6 Pompfilter

Reinig het filter één maal per maand en controleer het pompfilter bijvoorbeeld als het apparaat:

▶ geen water afvoert. ▶ niet zwiert. ▶ abnormaal lawaai veroorzaakt tijdens de werking.

RSCHUWING!

Gevaar voor brandwonden! Water in het pompfilter kan heel warm worden! Laat het water afkoelen voordat u een handeling uitvoert.

1. Schakel de machine uit en verwijder de stekker uit het stopcontact (Afb. 8-6.1).
2. Open de serviceklep. U kunt een muntstuk of een schroevendraaier gebruiken (Afb. 8-6.2).
3. Gebruik een vlakke container om het uitloogwater op te vangen (Afb. 8-6.3). Dit kan een grote hoeveelheid water zijn!
4. Verwijder de afvoerslang en houd de uiteinden boven de container (Afb. 8-6.3).
5. Verwijder de afdichtingsstop uit de afvoerslang (Afb. 8-6.3).
6. Nadat u al het water gedraineerd hebt, sluit u de afvoerslang (Afb. 8-6.4) en brengt u deze opnieuw aan in de machine.
7. Schroef de schroeven los en verwijder het pompfilter tegen wijzerzin (Afb. 8-6.5).

filter tegen wijzerzin (Afb. 8-6.5).

1. Verwijder verontreinigingen en vuil (Afb. 8-6.6).

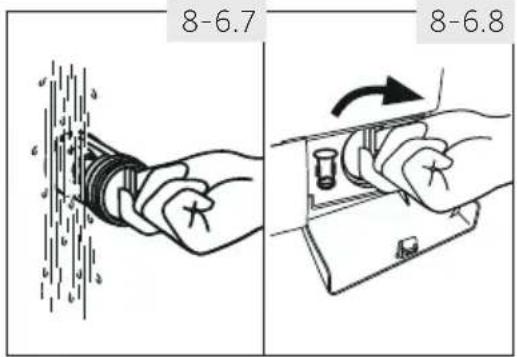

2. Reinig het pompfilter zorgvuldig, bijv. onder stromend water (Afb. 8-6.7).
3. Breng het opnieuw stevig aan (Afb. 8-6.8).
4. Sluit de serviceklep.

GELET!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig aangedraaid is, kan water ontsnappen. ▶ Het filter moet aangebracht zijn, zo niet kan dit tot lekken leiden.

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

WAARSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact. - Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

9.1 Informatiecodes

De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd.

Code Bericht
1:25	De resterende wasduur is 1 uur en 25 minuten.
6:30	De resterende wasduur, inclusief het gekozen eindtijdstip, is 6 uur en 30 minuten.
E indE	De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.
cLo l-	Kinderslotfunctie ingeschakeld.
Loci -	Deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of centrifugecyclus.
bEEP OFF	De zoemer wordt uitgeschakeld.
bEEP On	De zoemer wordt ingeschakeld.

9.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing
E1	Draineringsfout, water wordt niet volledig afgevoerd binnen 6 minuten.	Reinig de pompfilter.Controleer de installatie van de afvoerslang.
E2	Vergrendeling - fout. Sluit de deur correct.
E4	Het waterniveau niet bereikt na 10 minuten.Afvoerslang blijft doorlopend overhevelen.	Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.Controleer de installatie van de afvoerslang.
E8	Water beschermingsniveau - fout.	Neem contact op met de klantendienst.
F3	Temperatuursensor - fout. Neem contact op met de klantendienst.

9-Probleemoplossen

Probleem Oorzaak Oplossing
F4	• Verwarmingsfout.	• Neem contact op met de klantendienst.
F7	• Motor - fout. • Neem contact op met de klantendienst.
FC0, FC1 or FC2	• Abnormale communicatiefout.	• Neem contact op met de klantendienst.
Unb	• Lading niet in evenwicht - fout.	• Controleer en breng de lading in evenwicht in de trommel. Verminder de lading.

9.3 Probleemoplossen zonder weergavecode

Probleem Oorzaak Oplossing
Wasmachine werkt niet.	Programma is nog niet gestart.Deur is niet correct gesloten.Sluit de deur correct.Machine is niet ingeschakeld.Schakel de machine aan.Stroompanne.Controlleer de voeding.Kinderslotfunctie ingeschakeld.	Controleer het programma en start het.Schakel kinderslot uit.
Wasmachine niet gevuld met water.	Geen water.Inlaatslang is gebogen.Inlaatslangfilter is geblokkeerd.Waterdruk is minder dan 0,03 MPa.Deur is niet correct gesloten.Sluit de deur correct.Watertoevoer defect.	Controleer de waterkraan.Controleer de inlaatslang.Verwijder de blokkering uit het inlaatslangfilter.Controlleer de waterdruk.Controlleer de watertoevoer.
De machine drai-neert terwijl ze wordt opgevuld.	De afvoerslang hangt lager dan 80 cm.Het uiteinde van de afvoerslang kan in het water hangen.	Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.Zorg ervoor dat de afvoerslang niet in het water hangt.
Fout tijdens draine-ring.	Afvoerslang is geblokkeerd.Het pompfilter is geblokkeerd.Het uiteinde van de afvoerslang is ho-ger dan 100 cm boven de vloer.	U moet de blokkering verwijde-ren uit de afvoerslang.Reinig de pompfilter.Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.
Sterke trillingen tijdens het zwieren.	Niet alle transportbouten werden verwijderd.Het apparaat staat niet op een ste-vige ondergrond.De lading in de machine is niet cor-rect.	Verwijder alle transportbouten.Zorg voor een stevige ondergrond en een genivelleerde plaatsing.Controlleer het gewicht en het evenwicht van de lading.
De werking stopt voor het einde van de wascyclus.	Water of elektrische fout.	Controleer de stroom- en wa-tertoevoer.
De machine stopt gedurende een be-paalde periode.	• Het apparaat geeft een foutcode weer.• Probleem omwille van het lading-patroon.• Programma voert de spoelcyclus uit.	• Overweeg de weergavecodes.• Verminder de lading of pas ze aan.• Annuleer het programma en start het opnieuw.
Overtollig schuim drijft in de trommel en/of de wasmiddellade.	• Wasmiddel is niet geschikt.• Overmatig gebruik van wasmiddel.	• Controleer de wasmiddel aan-bevelingen.• Verminder de hoeveelheid wasmiddel.
Automatische aan-passing van de was-duur.	• Wasduur wordt aangepast.	• Dit is normaal en heeft geen impact op de werking.
Zwieren mislukt.	• Wasgoed niet in evenwicht.	• Controleer de lading en het wasgoed en laat het centrifugeprogramma opnieuw draai-en.
Ontoereikend wasre-sultaat.	• Graad van vervuiling stemt niet overeen met het geselecteerde programma.• Onvoldoende wasmiddel aanwe-zig.• Maximum lading is overschreden.• Wasgoed was ongelijkmatig ver-deeld in de trommel.	• Selecteer een ander program-ma.• Kies het wasmiddel in overeen-stemming met de graad van vervuiling en de specificaties van de fabrikant.• Verminder de lading.• Breng het wasgoed losser aan.
Er zijn waspoeder resten aanwezig op het wasgoed.	• Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achterblij-ven op het wasgoed.	• Extra spoelen uitvoeren.• Probeer de puntjes weg te bor-stelen van uw droge wasgoed.• Kies een ander wasmiddel.
Wasgoed heeft grij-ze vlekken.	• Veroorzaakt door vetten zoals oli-ën, crèmes of zalfjes.	• Behandel het wasgoed vooraf met een speciaal reinigings-middel.

Opmerking: Schuimvorming

Als er te veel schuim aanwezig is tijdens het zwieren, stopt de motor en de draineerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder zwieren.

Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en neem contact op met de klantendienst.

9-Probleemoplossen

9-4

9.4 In het geval van een stroompanne

Het huidige programma en de instelling worden opgeslagen. Als de stroom hersteld is, kunt u de bewerking hervatten.

In het geval van een stroompanne als de machine ingeschakeld is, wordt het openen van de deur mechanisch geblokkeerd. Als er wasgoed moet worden verwijderd, mag het water niet zichtbaar zijn door de glazen deur.

- Gevaar van brandwonden!

▶Laat het waterniveau zakken in overeenstemming met stap 1 tot 6 van hoofdstuk ZORG EN REINIGING (POMPFILTER).

▶Trek aan de hendel (A) onder de onderhoudsklep (Afb. 9-4) tot de deur ontgrendeld is met een zachte klik.

▶ Bevestig alle onderdelen en sluit de onderhoudsklep.

10.1. Voorbereiding

▶Verwijder het apparaat uit de verpakking.

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen. Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek.

merking: Weggooien van de verpakking

Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.

10.2. OPTIONEEL: Het onderste deksel aanpassen

Wanneer u de krimpfolie opent, vindt u een calcium-plastic bord (A). Het bord dient om het lawaai te verminderen nadat de onderzijde van de kast is afgedekt.

Model HW80-/HW100:

Er is ook een vilt (B) aanwezig in de verpakking.

1. Breng het vilt aan op een zijde van het calcium-plastic bord (Afb. 10.2).
2. Leg de wasmachine op de zijkant, met het kijkvenster naar boven gericht, de onderzijde naar de operator gericht en schroef de vier bouten los.
3. Breng het calcium plastic bord opnieuw aan.

Model HW80-/HW100:

Het vilt is naar de binnenzijde van het apparaat gericht.

Schroef de bouten stevig op de trommel door de vier openingen op het bord. Zet de machine opnieuw recht.

10.3 Ontmantelt de transportbouten

De transportbouten zijn ontworpen om trillingsdempende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen.

1. Verwijder het deksel achteraan (Afb. 10-3.1).
2. Verwijder alle 4 bouten op de achterzijde en verwijder de plastic tussenringen (A) van de binnenzijde van de machine (Afb. 10-3.2).

1. Breng het deksel achteraan opnieuw aan door het in de beide openingen te voeren, met de convexe zijde naar buiten (Afb. 10-3.3).
2. Vul de resterende openingen met afdichtpluggen (Afb. 10-3.4).

Opmerking: Bewaar op een veilige locatie.

Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

10.4 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbouten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden:

1. Verwijder de afdichtpluggen.
2. Verwijder het deksel achteraan.
3. Breng de plastic tussenringen en de transportbouten aan.
4. Draai de bouten aan met een sleutel.
5. Breng het deksel achteraan opnieuw aan.

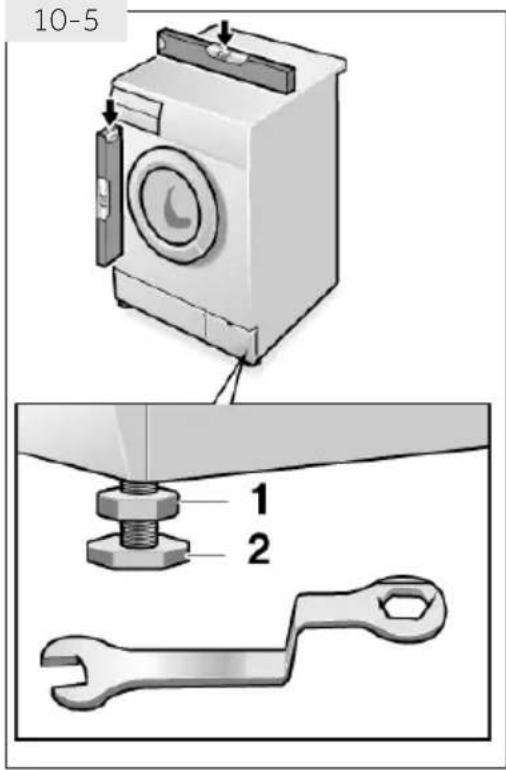

10.5 Het apparaat uitlijnen

Pas alle voetjes aan (Afb. 10-5) om een volledige horizontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo stabiel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.
2. Pas de hoogte aan door te draaien aan de voetjes (2).
3. Draai de borgmoer (1) aan tegen de behuizing.

10.6 Draineerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat.

RSCHUWING!

-Gebruik enkel het geleverde slangenset voor de aansluiting. ▶U mag nooit oude slangensets opnieuw gebruiken! ▶Uitsluitend aansluiten op een toevoer van koud water. ▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.

De volgende verbindingen zijn mogelijk:

10.6.1 Afvoerslang naar wastafel

▶Hang de afvoerslang met de U-steun over de rand van een voldoende grootte wastafel (Afb. 10-6.1). ▶Bescherm de U-steun voldoende tegen slippen.

10.6.2 Afvoerslang naar afvalwaterverbinding

▶ De interne diameter van de standpijp met ventilatieopening moet minimum 40 mm zijn. Plaats de afvoerslang ca. 80 mm in de afvalwater-leiding. ▶Bevestig de U-steun en beveilig hem (Afb. 10-6.2).

10.6.3 Afvoerslang naar wastafel aansluiting

▶De verbinding moet boven de sifon ▶ Een tapkraanverbinding wordt gewoonlijk afgesloten met een dop (A). Deze moet worden verwijderd om defecten te voorkomen (Afb. 10-6.3). ▶Beveilig de afvoerslang met een klem.

ELET!

De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze wordt opgevuld (zelf-overheveling). - Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

10.7 Zoetwaterverbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

1. Verbind de waterinlaatslang met het gehoekte uiteinde op het apparaat (Afb. 10-7.1). Schroef de schroeven vast met de hand.
2. Het andere uiteinde wordt verbonden op een waterkraan met een 3/4" draad (Afb. 10-7.2).

Voor elke aansluiting moet u controleren of:

▶het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje. ▶het stopcontact geaard is en er geen multi-stekker of verlengsnoer wordt gebruikt. ▶de stekker en het stopcontact overeenstemmen. ▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm.

Voer de stekker in het stopcontact (Afb. 10-8).

WAARSCHUWING!

Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen! Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of gebogen. Als het netsnoer beschadigd is, moet het worden vervangen door de onderhoudsagent (zie garantiekaart) om elk risico uit te sluiten.

Opmerking: Hygiëne

Na elke installatie of als het apparaat gedurende lange perioden niet wordt gebruikt, voor het eerste gebruik en voor regelmatige onderhoudswerken kunt u het programma Katoen 90°C gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddelcompartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

11.1 Productfiche conform regel EU Nr. 1061/2010

Naam of handelsmerk leveranciers Haier
	HW60-12829/14829	HW70-12829/14829	HW80-12829/14829	HW100-12829/14829
Model-identificatie van de leverancier
Nominaal vermogen (kg) 6 7 8 10
Energie efficiëntieklasse A+++
Energieverbruik per jaar (AE c in kWu/jaar) 1)	145/151	174 195 235
Energieverbruik van standaard katoenprogramma 60 °C, volledige lading (kWu/cyclus)	0.66/0.70	0.78 0.95 1.12
Energieverbruik van standaard katoenprogramma 60 °C, gedeeltelijke lading (kWu/cyclus)	0.71/0.77	0.91 0.95 1.15
Energieverbruik van standaard katoenprogramma 40 °C, gedeeltelijke lading (kWu/cyclus)	0.55/0.58	0.63 0.74 0.91
Gewogen stroomverbruik op de uitgeschakeld modus (W)	0.48/0.47	0.44 0.44 0.43
Gewogen stroomverbruik op de ingeschakeld gelaten modus (W)	0.48/0.58	0.52 0.56 0.54
Waterverbruik per jaar (AW c in L/jaar) 2)	8200 9000	11000	11200
Centrifugeren efficiëntieklasse 3)	B
Max. tr/min 4)	1200/1400
Resterende vochtigheid (%) 4)	53
Standaard 60°C katoenprogramma 5)
Standaard 40°C katoenprogramma 5)
Programmaduur van katoen 60°C volledige lading (min)	225
Programmaduur van katoen 60°C gedeeltelijke lading (min)	225
Programmaduur van katoen 40°C gedeeltelijke lading (min)	223
Duur van de ingeschakeld gelaten modus (T i in min) 6)	niet van toepassing
Lucht geluidssignaal (wassen/zwieren) in dB(A) re 1pW 7)	58/78	60/75	62/78
Type	vrijstaand

1) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60°C en 40°C met een volle of een gedeeltelijke ladingen het verbruik van de lage-stroom modi. Het reële energieverbruik hangt af hoe het apparaat wordt gebruikt.

2) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60 °C en 40 °C met een volle of een gedeeltelijke lading. Het reële waterverbruik hangt af hoe het apparaat wordt gebruikt.

3) Klasse G is de minst efficiënte en klasse A is de meest efficiënte.

4) Op basis van het standaard 60 °C katoenprogramma met een volle lading en het standaard 40 °C katoenprogramma met een gedeeltelijke lading.

5) "Standaard 60 °C katoenprogramma" en "standaard 40 °C katoenprogramma" zijn standaard wasprogramma's waar de informatie op het etiket en de fiche van toepassing is. Deze programma's zijn geschikt om normaal vuil wasgoed te wassen en ze zijn de meest efficiënte programma's met betrekking tot de combinatie van energie- en waterverbruik.

6) Als er een stroombeheersysteem aanwezig is.

7) Op basis van het standaard 60°C katoenprogramma met een volle lading.

11.2 Bijkomende technische gegevens

	HW60-12828 HW60-14828	HW70-12828 HW70-14828	HW80-12828 HW80-14828	HW100-12828 HW100-14828
Afmetingen in mm Hoogte	850
Breedte 595
Diepte 410 460 550 600
Voltage in V 220-240 V~/50Hz
Stroom in A 10
Max vermogen in W	2050
Waterdruk in MPa	0,03≤P ≤1
Max. water inlaat-temperatuur	koud
Nettogewicht in kg 60 64 70/72 72/74

11.3 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

▶ uw lokale verdeler of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar u uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____

Serienr. ____

Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseItalië	Frankrijk	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	België-FRBelgië-NLNederlandLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLEN
Verenigd Koninkrijk	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Voor meer informatie verwijzen wij u naar www.haier.com
