Producttype	Split-airconditioner met warmtepomp
Merk	Daikin
Model	FTX25KMV1B
Koelmiddel	R410A
Global Warming Potential (GWP)	1975
Bedrijfsmodi	AUTO, DROGEN, KOELEN, VERWARMEN, VENTILATOR
Timerfuncties	Timer UIT (1-9 uur) en Timer AAN (1-12 uur)
Luchtdebietinstellingen	5 snelheden + AUTO
Blaasrichting	Automatisch zwenken (omhoog/omlaag) en handmatige lamellen
Comfort luchtstroom	Ja, voorkomt directe tocht
Krachtmodus	Ja, voor snel koelen/verwarmen
ECONO-modus	Ja, energiebesparend
Afstandsbediening	Draadloos, bereik ca. 7 m
Voedingsspanning	230V ~ 50Hz
Stroomverbruik in uitstand	15-35 W
Geluidsdrukniveau	Minder dan 70 dB(A)
Temperatuurbereik koelen (binnen)	18-32°C
Temperatuurbereik koelen (buiten)	10-46°C
Temperatuurbereik verwarmen (binnen)	10-30°C
Temperatuurbereik verwarmen (buiten)	-15-24°C
Maximale luchtvochtigheid (koelen/drogen)	80%
Filters	Luchtfilter (wasbaar) en fotokatalytisch titaniumapatiet filter
Reinigingsinterval luchtfilter	Elke 2 weken
Veiligheidsvoorzieningen	Aardlekschakelaar aanbevolen, bescherming tegen overspanning

Veelgestelde vragen - FTX25KMV1B DAIKIN

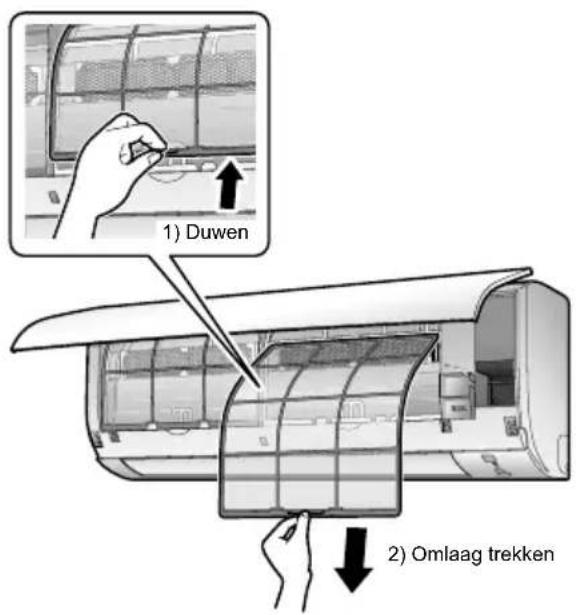

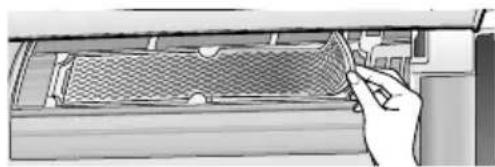

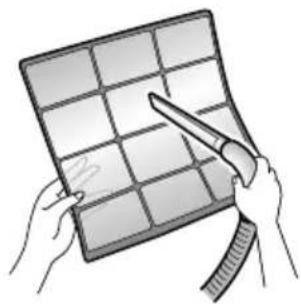

Hoe reinig ik de luchtfilters?

Schakel de unit uit en schakel de stroomonderbreker uit. Open het frontpaneel, trek de filters eruit. Was de filters met water of stofzuig ze. Gebruik bij hardnekkig vuil een neutraal reinigingsmiddel in handwarm water. Laat de filters drogen in de schaduw en plaats ze terug. Reinig de filters elke 2 weken voor optimale prestaties.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of de luchtfilters schoon zijn. Zorg dat er geen obstakels zijn bij de inlaat/uitlaat. Controleer of de temperatuurinstelling correct is (lager dan kamertemperatuur). Zorg dat ramen en deuren gesloten zijn. Als het probleem aanhoudt, schakel dan de stroomonderbreker uit en raadpleeg een serviceleverancier.

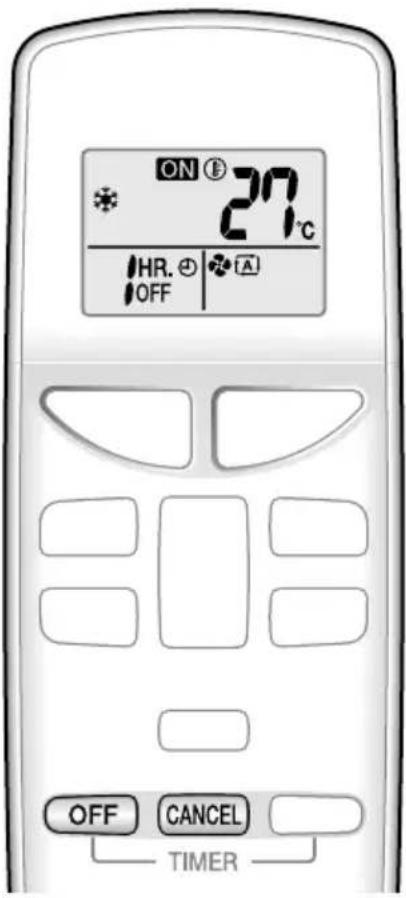

Hoe stel ik de timer in?

Druk op OFF voor Timer UIT (1-9 uur) of op ON voor Timer AAN (1-12 uur). Het lampje TIMER gaat branden. Druk op CANCEL om te annuleren. U kunt beide timers combineren. De timerinstelling blijft in het geheugen tot de batterijen worden vervangen.

Wat betekent foutcode UA?

Code UA duidt op een storing in de combinatie van binnen- en buitenunit. Dit vereist professionele service. Gebruik de storingsdiagnosefunctie op de afstandsbediening om de code te achterhalen.

Kan ik de airconditioner zelf installeren?

Nee, installatie en reparatie mogen alleen door bevoegd personeel worden uitgevoerd. Onjuiste installatie kan waterlekken, elektrische schokken of brand veroorzaken. Neem contact op met uw leverancier.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder de achterwand door te verschuiven en op te tillen. Plaats twee nieuwe AAA.LR03 (alkaline) batterijen. Vervang altijd beide batterijen tegelijk. De levensduur is ca. 1 jaar.

Waarom stopt de verwarming plotseling?

De buitenunit kan aan het ontdooien zijn. Dit duurt 4-12 minuten. Tijdens ontdooien stroomt er geen warme lucht uit de binnenunit. Na ontdooien hervat de verwarming automatisch.

Wat is de ECONO-stand?

De ECONO-stand (energiebesparend) vermindert het stroomverbruik door het vermogen te beperken. Het is ideaal wanneer u de airconditioner langdurig gebruikt. Druk op de ECONO-knop op de afstandsbediening om deze in te schakelen.

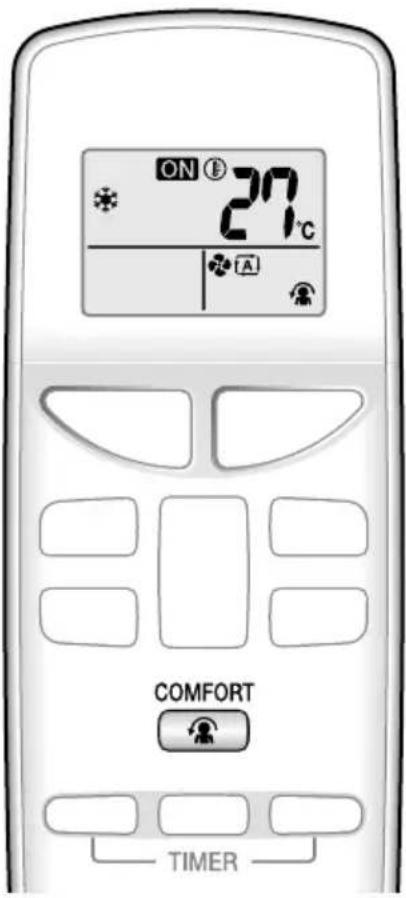

Hoe gebruik ik de COMFORT LUCHTSTROOM?

Druk op de COMFORT-knop. De klep gaat in koelstand omhoog en in verwarmingsstand omlaag, zodat de lucht niet direct op personen blaast. Het luchtdebiet wordt automatisch ingesteld. Druk opnieuw om te annuleren.

Wat moet ik doen bij een stroomstoring?

Na een stroomstoring hervat de airconditioner na 3 minuten automatisch de werking met dezelfde instellingen. U hoeft niets te doen. Als de bliksem in de buurt is, schakel dan de stroomonderbreker uit om schade te voorkomen.

GEBRUIKSAANWIJZING FTX25KMV1B DAIKIN

Veiligheidsmaatregelen 2

Naam van de onderdelen 4

Voorbereiding voor bedrijf.... 7

BEDIENING

De standen AUTO · DROGEN · KOELEN · VERWARMEN · VENTILATOR .... 9

De blaasrichting regelen 11

COMFORT LUCHTSTROOM 13

Werking met KRACHT 14

De stand ECONO 15

Stand TIMER UIT 16

Stand TIMER AAN 17

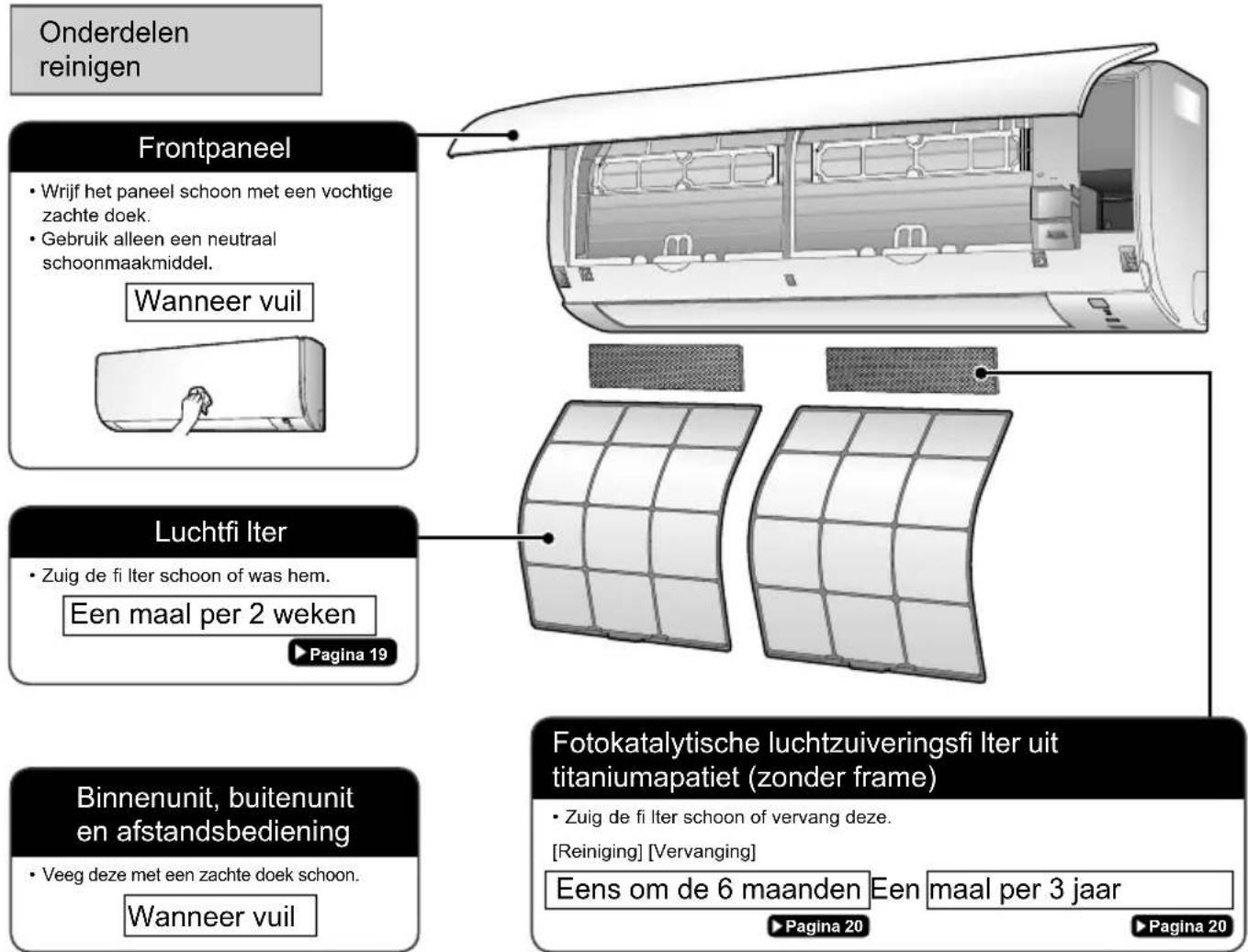

ZORG DRAGEN

Zorg en reiniging.... 18

STORINGEN OPSPOREN EN OPLOSSEN

Storingen opsporen en oplossen 22

De Engelse tekst is de oorspronkelijke versie. Andere talen zijn vertalingen van de oorspronkelijke instructies.

Veiligheidsmaatregelen

Lees zorgvuldig de voorzorgsmaatregelen in deze handleiding voordat u de unit bedient.

• Bewaar deze handleiding waar de operator deze gemakkelijk kan vinden.
• Lees zorgvuldig de voorzorgsmaatregelen in deze handleiding voordat u de unit bedient.
• Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.
• Het geluidsdrukniveau bedraagt minder dan 70 dB (A).
• De in deze handleiding beschreven maatregelen worden onderverdeeld in WAARSCHUWING en VOORZICHTIG. Deze bevatten beide belangrijke informatie betreffende veiligheid. Neem alle veiligheidsmaatregelen nauwkeurig in acht.

WAARSCHUWING

Het niet correct opvolgen van deze instructies kan ernstig lichamelijk letsel of een dodelijk ongeval veroorzaken.

VOORZICHTIG

Het niet correct opvolgen van deze instructies kan schade aan eigendommen of lichamelijk letsel tot gevolg hebben, dat ernstig kan zijn al naar gelang de omstandigheden.

Probeer dit nooit. Leef de instructies

Zorg dat er een verbinding met de aarde is.

- Bewaar deze handleiding op een geschikte plaats nadat u deze hebt gelezen, zodat u deze later, indien nodig, nog kunt terugvinden. Als het toestel aan een nieuwe gebruiker wordt overgedragen, moet deze handleiding bij het toestel blijven.

WAARSCHUWING

• Stel het toestel op in een kamer waar er geen ontstekingsbronnen zijn die doorlopend werken (zoals open vuur, een gastoestel of elektrische verwarming die aanstaat enz.).
• Bedien de unit nooit wanneer er schadelijk gassen (bijv. ontvlambare of corrosieve) in de buurt van de unit worden ontdekt om brand, explosie of letsel te voorkomen.
• Houd er rekening mee dat langdurige directe blootstelling aan koele of warme lucht van de airconditioner of aan lucht die te koel of te warm is, schadelijk kan zijn voor uw lichamelijke conditie en gezondheid.
• Plaats geen voorwerpen, zoals staven, vingers enz. in de luchtinlaat of luchtuitlaat. Als gevolg van aanraking met de hoge-snelheid ventilatorbladen van de airconditioner kan letsel ontstaan.
• Probeer niet zelf de airconditioner te repareren, ontmantelen, opnieuw te installeren of te veranderen. Dat kan namelijk leiden tot waterlekkage, elektrische schokken of brandgevaar.
• Gebruik geen ontvlambare spray in de buurt van de airconditioner, omdat er anders brand kan ontstaan.
• Bij installatie, verplaatsing of reparatie, gebruik geen ander koelmiddel dan dat vermeld op de buitenunit (R410A). Andere koelmiddelen kunnen voor storingen in de unit zorgen of deze beschadigen en mensen verwonden.
• Bedien het apparaat niet met natte handen om elektrische schokken te voorkomen.
• Spoel de airconditioner niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken.
• Plaats geen bakken met water (vazen, enz.) op het apparaat, aangezien dit elektrische schokken of brand kan veroorzaken.

• Pas bij lekkage van koelmiddel op voor brandgevaar. Als de airconditioner niet correct functioneert, d.w.z. geen koele of warme lucht produceert, kan lekkage van koelmiddel de oorzaak zijn. Neem contact op met uw leverancier voor assistentie. Het gebruikte koelmiddel in de airconditioner is veilig en lekt gewoonlijk niet weg. Maar ingeval van een lek kan een schadelijk gas vrijkomen bij contact met een naakte brander, verwarming of fornuis. Stop met het gebruik van de airconditioner totdat een deskundige onderhoudsmonteur heeft bevestigd dat de lekkage is gerepareerd.
• Probeer de airconditioner niet zelf te installeren of te repareren. Een slechte installatie of reparatie kan waterlekken, elektrische schokken of brand veroorzaken. Neem contact op met uw plaatselijke leverancier of bevoegd personeel voor installatie en onderhoud.
• Wanneer de airconditioner niet correct functioneert (een brandlucht afgeeft, enz.), schakel dan het apparaat uit en neem contact op met uw plaatselijke leverancier. Wanneer u de airconditioner onder deze omstandigheden blijft gebruiken, kan dit defecten, elektrische schokken of brand tot gevolg hebben.
• Plaats een aardlekschakelaar. Het niet plaatsen van de aardlekschakelaar kan gevaar voor elektrische schokken of brand tot gevolg hebben.

- Voorzie het apparaat van een aardaansluiting. Aard de unit niet aan een gas- of waterpijp, bliksemafleider of telefoon-aardkabel. Onvoldoende aarding kan elektrische schokken veroorzaken.

VOORZICHTIG

- Gebruik de airconditioner niet voor andere doeleinden dan waarvoor deze bestemd is. Gebruik de airconditioner niet voor het koel houden van precisie-instrumenten, voedsel, dieren, planten of kunstvoorwerpen, aangezien dit de prestaties, kwaliteit en/of levensduur van het betreffende voorwerp nadelig kan beïnvloeden.

Veiligheidsmaatregelen

- Stel planten of dieren niet rechtstreeks bloot aan de luchtstroming uit de unit, aangezien dit nadelige gevolgen kan hebben.

- Plaats geen apparatuur die open vuur produceert, op plaatsen die blootstaan aan de luchtstroom van het apparaat, aangezien dit de verbranding van de brander nadelig kan beïnvloeden.

- De luchtinlaten of luchtuitlaten niet blokkeren. Een geblokkeerde of belemmerde luchtstroom kan verminderde prestaties of defecten veroorzaken.

- Ga niet op de buitenunit zitten, leg geen voorwerpen op de unit of trek niet aan de unit. Als u dat wel doet, kan dat ongevallen tot gevolg hebben, zoals vallen of omkantelen, waardoor letsel, een verkeerde werking van het product of productschade kan ontstaan.

- Plaats geen voorwerpen die gevoelig zijn voor vocht, direct onder de binnen- of buitenunits. Onder bepaalde omstandigheden kan condensvorming op de hoofdunit of de koelmiddelleidingen, vuil in het luchtfilter of een verstopte afvoer waterlekkage veroorzaken, waardoor het betreffende voorwerp vervuild of defect kan raken.

- Controleer na langdurig gebruik de standaard van het apparaat en de bevestiging ervan op beschadiging. Als ze beschadigd zijn, kan de unit vallen en letsel veroorzaken.

- Raak de luchtinlaat of de aluminium vinnen van de unit niet aan om letsels te voorkomen.

- Het apparaat mag niet zonder toezicht door jonge kinderen of instabiele personen worden bediend. Lichamelijk letsel of schade voor de gezondheid kan het gevolg zijn.

- Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale mogelijkheden of met een gebrek aan ervaring en kennis indien ze onder toezicht staan of onderricht zijn in het veilige gebruik van het toestel en de mogelijke gevaren begrijpen.

- Kinderen mogen niet met het toestel spelen

- Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

- Zorg dat iets tegen de binnen- en buitenunits kan stoten, omdat deze anders kunnen worden beschadigd.

- Plaats geen ontvlambare middelen, zoals spuitbussen, binnen 1 meter afstand van de luchtuitlaat. De spuitbussen kunnen ontploffen door hete lucht die afkomstig is van de binnen- en buitenunits.

- Laat huisdieren niet op de airconditioner plassen. Plassen op de airconditioner kan elektrische schokken of brand veroorzaken.

- Spoel de airconditioner niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken.

- Plaats geen bakken met water (vazen, enz.) op het apparaat, aangezien dit elektrische schokken of brand kan veroorzaken.

- Zorg voor een degelijke ventilatie van de kamer als samen met de airconditioner een brander en dergelijke wordt gebruikt om zuurstofgebrek te voorkomen.

- Vooraleer de unit schoon te maken, schakel deze uit en schakel tevens de stroomonderbreker uit of trek de stekker uit het stopcontact. Anders dreigt u elektrische schokken te krijgen en letsel op te lopen.

- Sluit de airconditioner alleen aan op het gespecificeerde stroomcircuit. Stroomvoorzieningen anders dan de gespecificeerde kunnen elektrische schokken, oververhitting en branden veroorzaken.

- Plaats de afvoerslang op een wijze dat het water goed kan worden afgevoerd. Door een slechte afvoer kunnen meubels, het gebouw, enz. vochtsporen beginnen te vertonen.

- Plaats geen voorwerpen in de directe nabijheid van de buitenunit en zorg er voor dat bladeren of andere overblijfselen zich niet rondom het apparaat ophopen. Bladeren trekken kleine dieren aan die in de unit kunnen binnendringen. In de unit kunnen dergelijke dieren storingen, rook of brand veroorzaken wanneer ze in contact komen met elektrische onderdelen.

- Plaats geen voorwerpen rondom de binnenunit. Dat kan namelijk een negatieve invloed hebben op de prestaties, productkwaliteit en levensduur van de airconditioner.

- Houd het apparaat uit de buurt van kinderen en laat ze niet met het apparaat spelen.

Plaats van installatie.

■Raadpleeg de leverancier om de airconditioner in de volgende soorten omgevingen te installeren.

• Plaatsen met een oliehoudende omgeving of waar damp of roet voorkomt.
• Zouthoudende omgeving, zoals kustgebieden.
• Plaatsen waar zwavelgas voorkomt, zoals hete bronnen.
• Plaatsen waar sneeuw de buitenunit kan blokkeren.

■Leef de onderstaande instructies na.

• De binnenunit dient minstens 1 m te zijn verwijderd van een televisie of radio (de unit kan interferentie van het beeld of geluid veroorzaken).
• De afvoer van de buitenunit moet worden afgewaterd naar een plaats met een goede drainage.

Let op: het lawaai van de unit kan storend zijn voor uw buren.

■Kies voor installatie een plaats zoals hieronder wordt beschreven.
- Een plaats met voldoende draagvermogen voor de unit die het werkgeluid of de werktrillingen niet versterkt.
- Een plaats waar de uitlaatlucht van de buitenunit of het werkgeluid uw buren niet hindert.

Elektrische werkzaamheden.

- Zorg er bij de stroomvoorziening voor dat u een apart stroomcircuit gebruikt dat alleen voor de airconditioner is bestemd.

Het systeem naar een andere plaats brengen.

- Voor het herplaatsen van de airconditioner zijn gespecialiseerde kennis en vaardigheden nodig. Raadpleeg de leverancier als herplaatsing nodig is voor verhuizen of verbouwen.

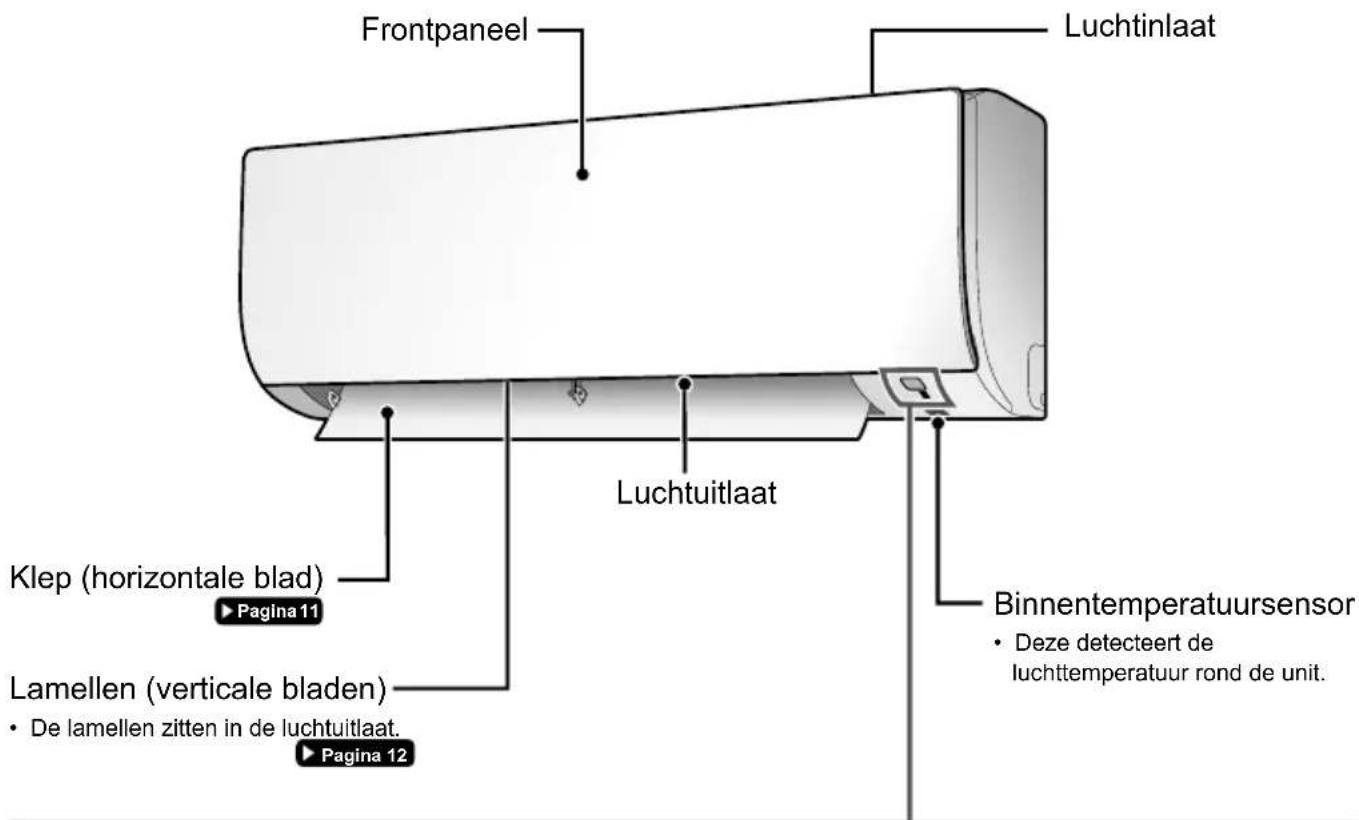

Naam van de onderdelen

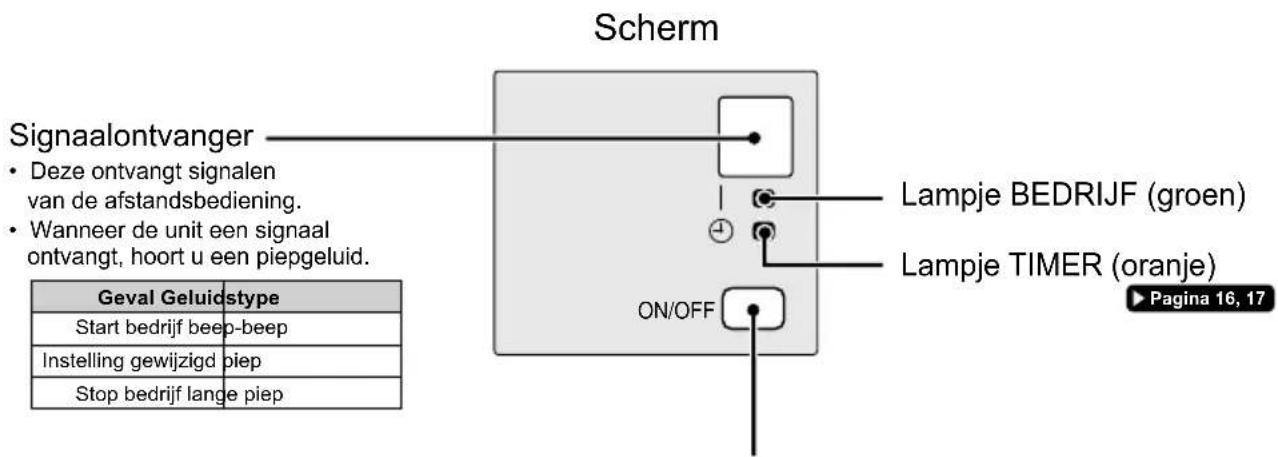

■ Binnenunit

- Het uiterlijk van de binnenunit kan verschillen afhankelijk van het model.

AAN/UIT-schakelaar van de binnenunit

• Druk één keer op deze schakelaar om de werking te starten. Druk opnieuw één keer om deze te stoppen.
• Zie de volgende tabel voor de instelling van de bedrijfsmodus.

Stand Temperatuur-instelling Luchtdebiet
AUTO 25°C AUTO

- Gebruik deze schakelaar, wanneer de afstandsbediening ontbreekt.

Naam van de onderdelen

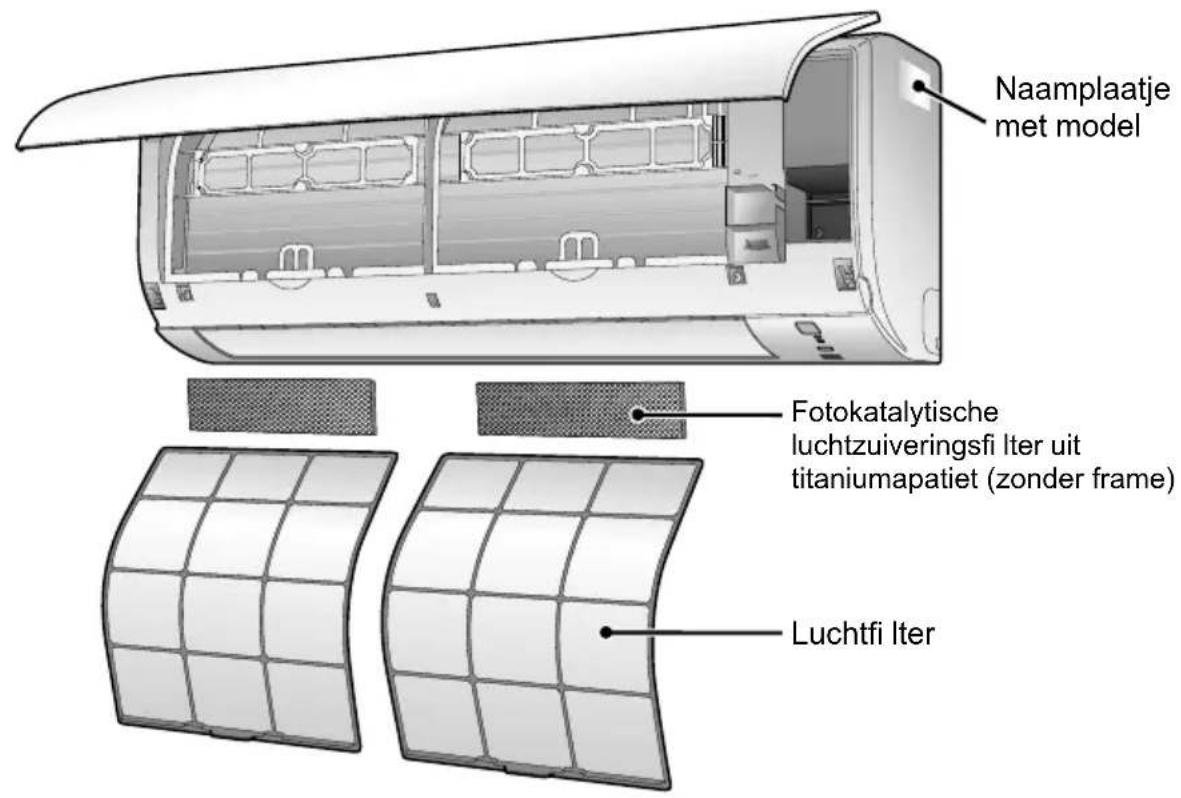

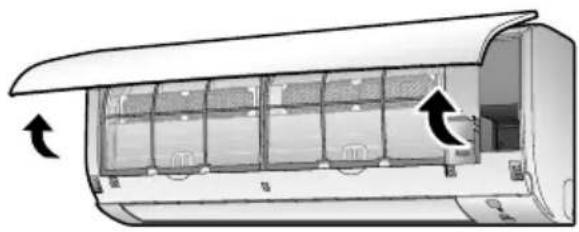

■ Het frontpaneel openen

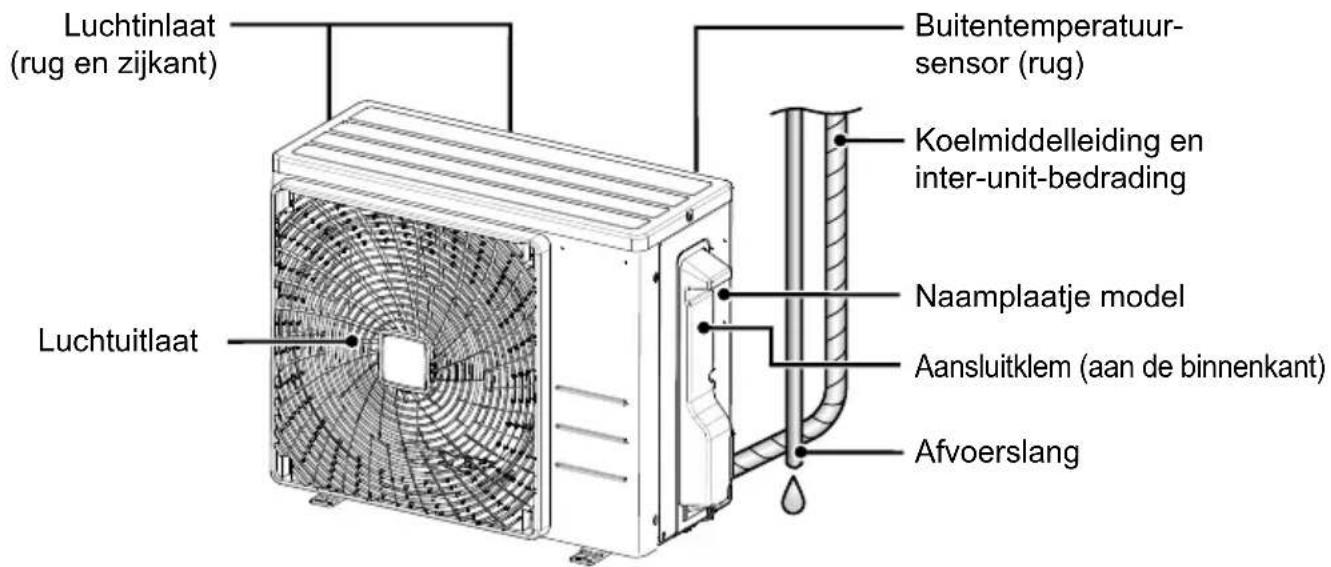

Buitenunit

- Het uiterlijk van de buitenunit kan verschillen afhankelijk van het model.

Naam van de onderdelen

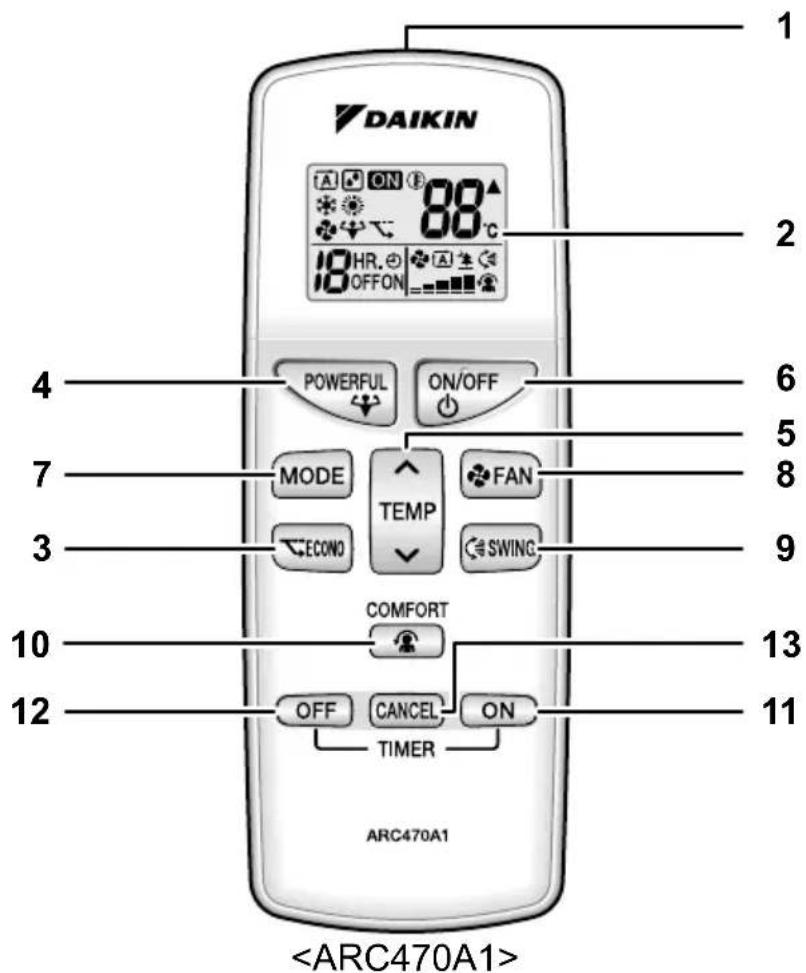

■ Afstandsbediening

1. Signaalzender:

- Deze zendt signalen naar de binnenunit.

2. Scherm (LCD):

- Geeft de huidige instellingen weer. (Op deze afbeelding wordt elke sectie getoond met zijn schermen ten behoeve van de uitleg.)

3. Knop ECONO:

De stand ECONO (pagina 15)

4. Knop KRACHT:

Werking met KRACHT (pagina 14)

5. TEMPERATUUR-instelknop:

- Deze wijzigen de temperatuurinstelling.

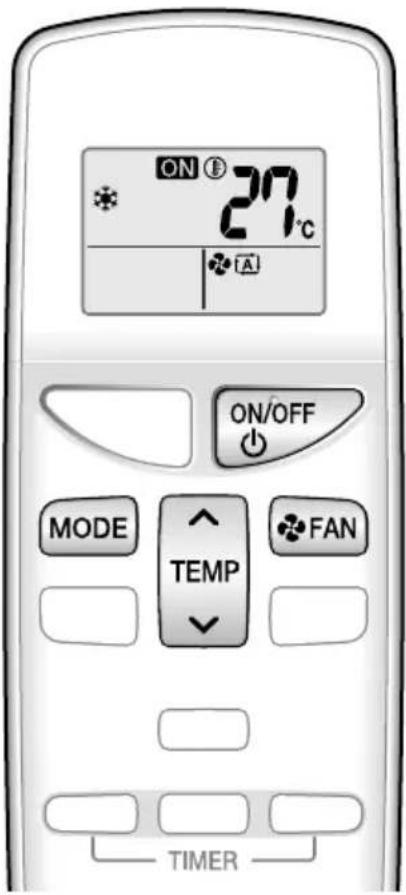

6. AAN/UIT-knop:

- Druk één keer op deze knop om de werking te starten. Druk opnieuw één keer om deze te stoppen.

7. Standknop MODE:

- Deze selecteert de bedrijfsmodus. (AUTO/DRY/COOL/HEAT/FAN) (autom./drogen/koelen/verwarmen/ventilator) (pagina 9)

8. Regelknop FAN:

- Deze selecteert de instelling voor het luchtdebiet.

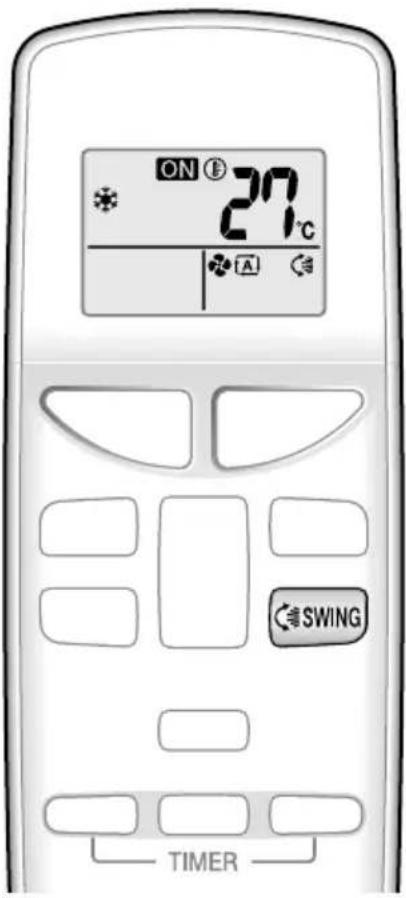

9. Knop SWING:

- Deze stelt de blaasrichting in. (pagina 11)

10. Knop COMFORT LUCHTSTROOM: Stand COMFORT LUCHTSTROOM (pagina 13)

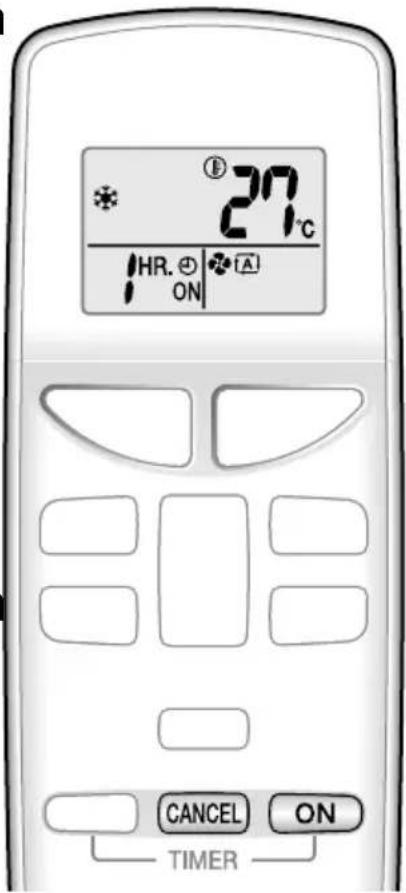

1. Knop TIMER AAN: (pagina 17)

2. Knop TIMER UIT: (pagina 16)

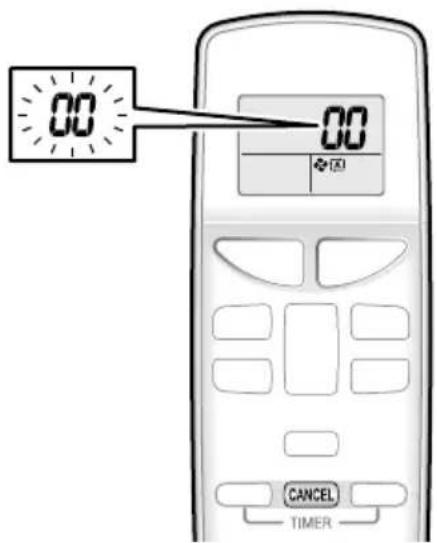

13. Knop TIMER ANNULEREN:

- Deze annuleert de tijdklokinstelling.

Voorbereiding voor bedrijf

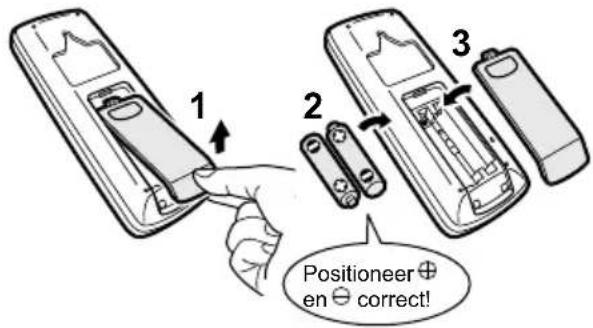

■ Batterijen plaatsen

1. Verwijder de achterwand door deze te verschuiven en vervolgens even op te heffen.
2. Plaats twee droge batterijen AAA. LR03 (alkaline).
3. Plaats de achterwand terug in de vorige positie.

Werken met de afstandsbediening

• Richt de zender op de binnenunit om de afstandsbediening te gebruiken. Als er iets de signalen blokkeert tussen de unit en de afstandsbediening, zoals een gordijn, werkt de unit niet.
• Laat de afstandsbediening niet vallen. Laat deze niet nat worden.
• De maximale afstand voor communicatie bedraagt is ca. 7 m.

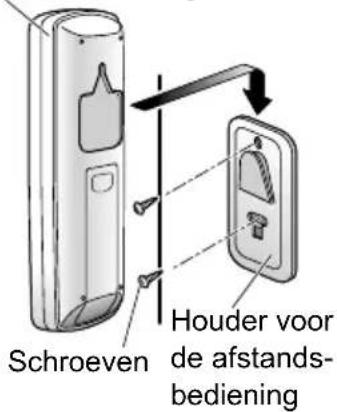

De houder van de afstandsbediening aan de muur bevestigen

1. Kies een plaats waar de signalen de unit bereiken.
2. Bevestig de houder aan een muur, een pilaar, of vergelijkbare plaats met de ter plaatse gekochte schroeven.
3. Hang de afstandsbediening op zijn houder.

Afstandsbediening

NOOT

■ Noot over batterijen

• Gebruik batterijen van hetzelfde type en vervang beide oude batterijen tegelijkertijd, wanneer u de batterijen vervangt.
• Verwijder de batterijen, wanneer het systeem gedurende lange tijd niet wordt gebruikt.
• De batterijen gaan ca. 1 jaar mee. Als het display van de afstandsbediening vager wordt en de ontvangstprestaties binnen een jaar minder worden, dient u beide batterijen echter door nieuwe, formaat AAA.LR03 (alkaline) te vervangen.
• De meegeleverde batterijen zijn bestemd voor het eerste gebruik van het systeem. De levensduur van de batterijen kan kort zijn afhankelijk van de fabricagedatum van de airconditioner.

■ Noot over de afstandsbediening

• Stel de afstandsbediening nooit bloot aan direct zonlicht.
• Stof op de signaalzender of -ontvanger vermindert de gevoeligheid. Veeg stof weg met een zachte doek.
• De signaalcommunicatie kan worden uitgeschakeld, als er in de kamer een TL-lamp met een elektronische starter aanwezig is (zoals inverterlampen). Raadpleeg de leverancier of dat het geval is.
• Als het signaal van de afstandsbediening een ander toestel bedient, verplaats dat toestel dan naar elders of raadpleeg de winkel.

Voorbereiding voor bedrijf

■ De onderbreker aandraaien

- Nadat de airconditioner onder spanning werd gezet, wordt de klep van de binnenunit één keer geopend en gesloten om de referentiepositie in te stellen.

NOOT

■ Tips voor energiebesparing

- Zorg ervoor dat u de kamer niet teveel koelt (verwarmt).

De temperatuurinstelling op een gemiddeld niveau houden helpt om energie te besparen.

- Bedek ramen met een zonnescherm of een gordijn. Door zonlicht en lucht van buiten te blokkeren wordt het koel- (verwarmings-) effect verhoogd.

- Verstopte luchtfilters veroorzaken een inefficiënte werking en verspillen energie. Reinig ze circa elke 2 weken.

Aanbevolen temperatuurinstelling

Om te koelen: 26 – 28°C

Om te verwarmen: 20 – 24°C

■ Opmerking

- De airconditioner verbruikt altijd 15 tot 35 Watt elektriciteit, zelfs als deze niet in bedrijf is.

- Als u de airconditioner gedurende een lange periode niet gebruikt, bijvoorbeeld in de lente of herfst, zet dan de onderbreker uit.

- Gebruik de airconditioner onder de volgende omstandigheden.

Stand Bedrijfsomstandigheden Als de werking buiten zijn bereik verder gaat
KOELEN Buitentemperatuur: 10 – 46°CBinnentemperatuur: 18 – 32°CVochtigheid binnen: max. 80%		• Een veiligheidsinrichting kan nuttig zijn om het bedrijf te stoppen.• Er kan condensatie op de binnenunit voorkomen en het kan gaan druppelen.
VERWARMEN	Buitentemperatuur: -15 – 24°CBinnentemperatuur: 10 – 30°C	• Een veiligheidsinrichting kan nuttig zijn om het bedrijf te stoppen.
DROGEN Buitentemperatuur: 10 – 46°CBinnentemperatuur: 18 – 32°CVochtigheid binnen: max. 80%		• Een veiligheidsinrichting kan nuttig zijn om het bedrijf te stoppen.• Er kan condensatie op de binnenunit voorkomen en het kan gaan druppelen.

- Bedrijf buiten dit vochtgehalte of temperatuurbereik kan er voor zorgen dat de veiligheidsinrichting het systeem uitschakelt.

De standen AUTO · DROGEN · KOELEN · VERWARMEN · VENTILATOR

De airconditioner werkt in de stand van uw keuze.

Vanaf de volgende keer werkt de airconditioner met dezelfde bedrijfsmodus.

■ De werking starten

1. Druk op Mon selecteer een bedrijfsmodus.

- Met elke druk op de knop gaat de stand naar de volgende instelling.

[A]: AUTO: VERWARMEN

• "ONverschijnt op het LCD-scherm.
- Het bedrijfslampje gaat branden.

■ De werking stoppen

3. Druk opnieuw op

• " ON erdwijnt van het LCD-scherm.
- Het bedrijfslampje gaat uit.

■ De temperatuurinstelling wijzigen

4. Druk op

TEMP

De stand AUTO of COOL (Koelen) of HEAT (Verwarmen)	Bedrijf DROGEN of VENTILATOR
Druk op ∧ om de temperatuur te verhogen en druk op √ om de temperatuur te verlagen.	De temperatuurinstelling is niet variabel.
Stel de temperatuur in zoals u dat wenst.

De standen AUTO · DROGEN · KOELEN · VERWARMEN · VENTILATOR

■ De instelling voor de luchtuitblaas wijzigen

5. Druk op FAN

De stand AUTO of COOL (Koelen) of HEAT (Verwarmen) of FAN (Ventilator)	DROGEN
De luchtuitblaas kan in 5 verschillende hoeveelheden worden ingesteld: van " = " tot " ■ " plus " [A] " " [▲ " zijn beschikbaar.	De instelling voor de luchtuitblaas is niet variabel.

- Geluidsarme werking van de binnenunit

Wanneer de luchtuitblaas op " wordt ingesteld, werkt de binnenunit veel stiller.

Gebruik deze stand wanneer u wenst dat de unit stiller werkt.

NOOT

■ Noten over de stand HEAT (Verwarmen)

• Aangezien deze airconditioner de kamer verwarmt door warmte van de buitenlucht naar binnen te brengen, wordt de verwarmingscapaciteit minder bij lagere buitentemperaturen. Als het verwarmingseffect onvoldoende is, is het raadzaam om een ander verwarmingstoestel te gebruiken in combinatie met de airconditioner.
• Het warmtepompsysteem verwarmt de kamer door warme lucht in alle delen van de kamer te laten circuleren. Nadat de stand VERWARMEN is gestart, duurt het enige tijd voordat de kamer warmer wordt.
• In de stand VERWARMEN kan er vorst op de buitenunit optreden en de verwarmingscapaciteit verlagen. In dat geval schakelt het systeem naar de ontdooiwerking om de vorst te verwijderen.
• Tijdens de ontdooiwerking stroomt er geen warme lucht uit de binnenunit.
• Tijdens de ontdooiwerking hoort u mogelijk een pingend geluid, wat echter niet betekent dat er zich storingen voordoen in de airconditioner.

■ Noot over de stand COOL (Koelen)

- Deze airconditioner koelt de kamer door de warmte in de kamer naar buiten af te voeren. Daarom kunnen de koelprestaties van de airconditioner afnemen, als de buitentemperatuur hoog is.

■ Noot over de stand DROGEN

- De computerchip werkt om vochtigheid uit de kamer te verwijderen en tegelijkertijd de temperatuur zoveel mogelijk te handhaven. Deze regelt automatisch de temperatuur en het luchtdebiet, dus is een handmatige aanpassing van deze functies niet beschikbaar.

■ Noot over de stand AUTO

- In de stand AUTO selecteert het systeem een gepaste bedrijfsmodus (KOELEN of VERWARMEN) afhankelijk van de kamer- en buitentemperaturen en begint te werken. - Het systeem selecteert periodiek, automatisch opnieuw een instelling om de kamertemperatuur dichter in de buurt van het niveau van de gebruikersinstelling te brengen.

■ Noot over de stand FAN (Ventilator)

- Deze stand is alleen geldig voor de ventilator.

■ Noot over de instelling van het luchtdebiet

- Bij een kleiner luchtdebiet is het koel- (verwarmings-) effect ook minder.

De blaasrichting regelen

U kunt de blaasrichting bijregelen voor meer comfort.

■ Auto zwenken inschakelen

Opwaartse en neerwaartse blaasrichting

• "verschijnt op het LCD-scherm.
- De klep (horizontale blad) beginnen te bewegen.

■ De klep in de gewenste stand instellen

- Deze functie is doeltreffend, als de klep of lamellen in de modus Auto zwenken staat.

Druk op S Wanneer de klep de gewenste stand heeft bereikt.

• De schoepen stoppen met bewegen.
  • " " verdwijnt van het LCD-scherm.

De blaasrichting regelen

■ De lamellen instellen (verticale bladen)

Houd de knop en beweeg de lamellen.

(U vindt een knop links en rechts van de lamellen).

- Indien de unit in de hoek van een kamer is geplaatst, moeten de lamellen zo gezet worden dat de unit weg van de muur blaast.

Indien ze naar de muur laten blazen, zal de muur de luchtstroom blokkeren, waardoor de unit minder goed kan koelen (of verwarmen).

• Gebruik altijd een afstandsbediening om de hoeken van de klep aan te passen. Als u de klep en lamellen met de hand geforceerd probeert te verplaatsen wanneer deze in beweging zijn, kan het mechanisme defect raken.
• Regel de lamellen met de nodige voorzichtigheid. In de luchtuitlaat draait een ventilator op hoge snelheid.

OPMERKING

Noten over de instelling van de blaasrichting

• De bewegingsruimte van de klep varieert volgens de bedrijfsmodus.
• De klep zal in de bovenste stand stoppen wanneer het luchtdebiet naar laag wordt gewijzigd tijdens het instellen van het naar boven en naar beneden zwenken.

COMFORT LUCHTSTROOM

De luchtstroom in de stand KOELEN is in opwaartse richting en in de stand VERWARMEN in neerwaartse richting. Daardoor ontstaat een comfortabel windje dat niet in direct contact met mensen komt.

■ De werking COMFORT-LUCHTSTROOM starten

1. Druk op COMFORT

• De stand van de klep wijzigt, waardoor de lucht niet rechtstreeks op de aanwezigen in de kamer kan blazen.
  • " " verschijnt op het LCD-scherm.
• Het luchtdebiet wordt op Auto gezet.
  KOELEN/DROGEN: De klep zal naar boven gaan.
  VERWARMEN: De klep zal naar beneden gaan.

■ De werking COMFORT-LUCHTSTROOM stoppen

2. Druk opnieuw op COMFORT

• De klep zal terug naar de geheugenstand gaan van vóór de stand COMFORT-LUCHTSTROOM.
• " " verdwijnt van het LCD-scherm.

• De stand van de klep wijzigt, waardoor de lucht niet rechtstreeks op de aanwezigen in de kamer kan blazen.
• Het is niet mogelijk om de stand KRACHT en de stand COMFORT LUCHTSTROOM tegelijkertijd te gebruiken.
  De functie van de knop die als laatste werd ingedrukt, krijgt voorrang.
• Het luchtdebiet wordt op Auto ingesteld. Als de blaasrichting naar boven en naar beneden wordt geselecteerd, wordt de stand COMFORT LUCHTSTROOM geannuleerd.

POWERFUL Operation

Timerfuncties zijn nuttig om de airconditioner 's nachts of 's ochtends automatisch in- of uit te schakelen. U kunt ook TIMER UIT en TIMER AAN in combinatie gebruiken.

■ De stand TIMER UIT gebruiken

1. Druk op OFF

"HR OFF verschijnt op het LCD-scherm.

Telkens u op effukt, gaat de uurinstelling met 1 uur vooruit.

Het uur kan tussen 1 en 9 uur worden ingesteld.

• Het lampje TIMER brandt nu.

■ De stand TIMER UIT annuleren

2. Druk op CANCEL

• " HR OFF verdwijnt van het LCD-scherm.
  • Het lampje TIMER gaat uit.

NOOT

■ Noten over de stand TIMER

- Wanneer u TIMER AAN/UIT instelt, blijft de tijdsinstelling in het geheugen bewaard. Het geheugen wordt gewist, wanneer de batterijen van de afstandsbediening worden vervangen.

■ Stand NACHTINSTELLING

- Wanneer TIMER UIT is ingesteld, past de airconditioner automatisch de temperatuurinstelling aan (0,5°C hoger in KOELEN, 2,0°C lager in VERWARMEN), zodat u prettig kunt slapen en er geen overmatige koeling (verwarming) plaatsvindt.

Stand TIMER AAN

■ De stand TIMER AAN gebruiken

1. Druk op ON

"HR ^④ ON verschijnt op het LCD-scherm.

Telkens u op @Nukt, gaat de uurinstelling met 1 uur vooruit. Het uur kan tussen 1 en 12 uur worden ingesteld.

• Het lampje TIMER brandt nu.

■ De stand TIMER AAN annuleren

2. Druk op CANCEL

• " !HR ON verdwijnt van het LCD-scherm.
  • Het lampje TIMER gaat uit.

■ ON TIMER (Timer Aan) en OFF TIMER (Timer Uit) combineren

• Zie hieronder voor een voorbeeldinstelling van de 2 timers.
• "ON" "verschijnen op het LCD-scherm.

■ Stel in de volgende gevallen de timer opnieuw in.

• Nadat een onderbreker is uitgeschakeld.
  • Na een stroomstoring.
• Nadat de batterijen in de afstandsbediening zijn vervangen.

Zorg en reiniging

VOORZICHTIG

• Schakel de unit uit en draai de stroomonderbreker voordat u de unit schoonmaakt.
• Raak de aluminiumlamellen van de binnenunit niet aan. Als u die onderdelen aanraakt, kan dit letsel tot gevolg hebben.

■ Beknopte gebruiksaanwijzing

OPMERKING

Gebruik geen van de volgende producten & materialen om schoon te maken:

• Water warmer dan 40°C
- Polijstpasta's
- Ruwe materialen, zoals een schuurborstel

- Vluchtige vloeistoffen, zoals benzeen, benzine en verdunners

1. Open het frontpaneel.

- Neem het frontpaneel aan weerszijden vast en open het.

- Druk de filterlip naar het midden van elke luchtfilter enigszins omhoog en trek deze dan omlaag.

3. Was de luchtfi Iters met water of reinig ze met een stofzuiger.

- Het wordt aanbevolen om de luchtfi Iters elke 2 weken te reinigen.

Als stof niet gemakkelijk loslaat

- Was de luchtfi Iters met een neutraal reinigingsmiddel dat is verdund met handwarmwater. Laat ze daarna in de schaduw drogen.

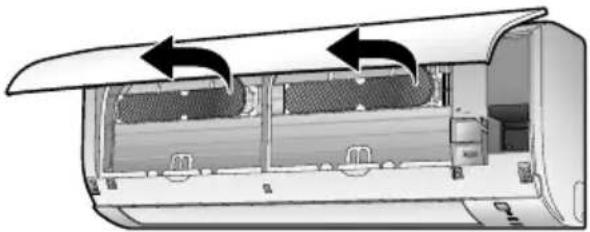

4. Maak de fi Iters opnieuw vast.

5. Sluit langzaam het frontpaneel.

- Druk aan beide kanten en in het midden op het frontpaneel.

- Controleer of het frontpaneel na de reiniging goed vast zit.

■ Fotokatalytische luchtzuiveringsfilter uit titaniumapatiet

1. Open het frontpaneel en trek de luchtfi Iters eruit.

Pagina 19

1. Verwijder de fotokatalytische luchtzuiveringsfi Iters uit titaniumapatiet.

- Neem de fi Iters uit de lipjes.

1. Reinig of vervang de fotokatalytische luchtzuiveringsfi Iters uit titaniumapatiet.

[Reiniging]

3-1 Zuig het stof weg en dompel de fi Iters 10 tot 15 minuten in lauw water of water als ze zeer vuil zijn.

3-2 Schud na het wassen het resterende water eruit en eraf en laat ze daarna drogen in de schaduw.

- Wring de filter niet uit om het water eruit te verwijderen.

[Vervanging]

Verwijder de fi Iter uit de lipjes en maak een nieuwe klaar.

- Gooi de oude fi Iter weg als niet-ontvlambaar afval.

1. Zet de fotokatalytische luchtzuiveringsfi Iters uit titaniumapatiet zoals ze waren in hun plaats.

- Controleer of de fi Iter goed in de lipjes zit vooraleer hem vast te maken.

1. Maak de fi Iters opnieuw vast. ▶Pagina 19

2. Sluit langzaam het frontpaneel. ▶ Pagina 19

OPMERKING

• Bedrijf met vuile fi Iters:

• geur verwijderen uit de lucht is niet mogelijk,
• reinigen van de lucht is niet mogelijk,
  — resulteert in slechte verwarming of koeling,
• kan een slechte geur veroorzaken.

• Gooi de oude fi Iters weg als niet-ontvlambaar afval.

- Neem contact op met de verdeler waar u de airconditioner kocht om een fotokatalytische luchtzuiveringsfi Iter uit titaniumapatiet te bestellen.

Zorg en reiniging

Controleren

Controleer of de basis, standaard en andere bevestigingsmiddelen van de buitenunit niet zijn verteerd of gecorrodeerd.

Controleer of er niets de luchtinlaten en -uitlaten van de binnen- en de buitenunit blokkeert.

Controleer of het water soepel uit de afvoerslang stroomt tijdens de standen KOELEN of DROGEN.

- Als er geen afvoerwater is te zien, lekt er mogelijk water uit de binnenunit. Stop de werking en raadpleeg de serviceleverancier, als dat het geval is.

■ Voorafgaand aan een lange stilstandperiode

1. Bedien de VENTILATOR op een mooie dag slechts enkele uren om de binnenkant te laten drogen.

2. Druk op Monse selecteer de stand VENTILATOR

3. Druk op en start het bedrijf.

4. Schakel de onderbreker van de airconditioner in de kamer uit, nadat het bedrijf is gestopt.

5. Reinig de luchtfilters en plaats deze terug.
6. Haal de batterijen uit de afstandsbediening.

Wij adviseren periodiek onderhoud.

Bij bepaalde bedrijfsomstandigheden kan de binnenzijde van de airconditioner vuil worden na een aantal seizoenen te zijn gebruikt, wat slechte prestaties tot gevolg heeft. Het is raadzaam om periodiek onderhoud door een specialist te laten uitvoeren naast de regelmatige reiniging door de gebruiker. Neem voor specialistisch onderhoud contact op met de serviceleverancier waar u de airconditioner hebt gekocht.

De onderhoudskosten komen ten laste van de gebruiker.

Belangrijke informatie over het gebruikte koelmiddel.

Dit product bevat fluorhoudende broeikasgassen die onder het Kyoto-protocol vallen.

Koelmiddeltype: R410A

GWP ^(1) waarde: 1975

(1) GWP = Global Warming Potential (globaal opwarmingspotentieel)

Afhankelijk van de Europese of lokale wetgeving kunnen periodieke inspecties voor koelmiddellekken zijn vereist. Neem voor meer informatie contact op met uw lokale leverancier.

Storingen opsporen en oplossen

Maatregelen voor probleemoplossing zijn in twee van de volgende soorten geclassificeerd om een probleem te herstellen.

Neem de juiste maatregel afhankelijk van het symptoom.

Geen probleem

- Deze gevallen zijn geen problemen. U kunt hem blijven gebruiken.

Controleren

- Controleer dit opnieuw vooraleer een reparateur te bellen.

De klep komt niet onmiddellijk in beweging.

- De airconditioner is de stand van de klep aan het afstellen. De klep zal zo dadelijk gaan bewegen.

De modus VERWARMEN stopt plotseling en er klinkt een stromend geluid.

- De buitenunit is bezig met ontdooien. Het VERWARMEN start nadat de vorst van de buitenunit is verwijderd. U dient circa 4 tot 12 minuten te wachten.

De unit start niet spoedig

Wanneer er snel op de knop "AAN/UIT" werd gedrukt nadat het bedrijf was gestopt.

■ Wanneer de stand opnieuw werd geselecteerd.

- Dit is om de airconditioner te beschermen. U dient circa 3 minuten te wachten.

Er is een geluid te horen.

■ Een geluid zoals dat van stromend water

- Dit geluid wordt geproduceerd door het koelmiddel dat door de airconditioner stroomt.

- Dit is een pompend geluid van het water in de airconditioner. U kunt dit horen, wanneer het water tijdens het koel- of droogbedrijf uit de airconditioner wordt gepompt.

- Het koelmiddel stroomt door de airconditioner, zelfs als de airconditioner niet werkt, wanneer de binnenunits in andere kamers in bedrijf zijn.

■ Een blazend geluid

- Dit geluid wordt geproduceerd wanneer de stroming van het koelmiddel in de airconditioner wordt omgekeerd.

■ Pingend geluid

- Dit geluid wordt geproduceerd door het uitzetten of inkrimpen van de airconditioner als gevolg van de veranderende temperatuur.

■ Een klikkend geluid tijdens bedrijf of verliestijd

- Dit geluid wordt geproduceerd wanneer de regelkleppen van het koelmiddel of de elektrische onderdelen werken.

■ Een kloppend of klepperend geluid

- Dit geluid komt uit de airconditioner wanneer de afzuigventilator wordt ingeschakeld terwijl de deuren van de kamer worden gesloten. Open het raam of schakel de afzuigventilator uit.

Storingen opsporen en oplossen

Uit de buitenunit komt water of stoom.

In stand VERWARMEN

- De vorst op de buitenunit smelt en wordt water of stoom, wanneer de airconditioner in het ontdooibedrijf werkt.

- Vocht uit de lucht condenseert in water op het koeloppervlak van de leidingen van de buitenunit en druppelt.

De airconditioner werkt niet. (Lampje BEDRIJF is uit.)

• Is er een onderbreker uitgeschakeld of een zekering gesprongen?
  • Is er een stroomonderbreking?
• Zitten er batterijen in de afstandsbediening?
  • Is de timer correct ingesteld?

Er komt geen warme lucht uit na de start van de modus VERWARMEN.

- De airconditioner warmt op. U dient circa 1 tot 4 minuten te wachten. (Het systeem is ontworpen om te beginnen met de luchtafgifte pas nadat dit een bepaalde temperatuur heeft bereikt.)

Het bedrijf is plotseling gestopt. (Lampje BEDRIJF fl itst.)

• Zijn de luchtfi Iters schoon? Maak de luchtfi Iters schoon
- Blokkeert er iets de luchtinlaat of -uitlaat van de binnen- en de buitenunits?
- Schakel de ontluchter uit en haal alle obstakels weg. Schakel deze opnieuw in en probeer de airconditioner met de afstandsbediening te bedienen. Als het lampje nog steeds fl itst, bel dan de serviceleverancier waar u de airconditioner hebt gekocht.

Het bedrijf is plotseling gestopt. (Lampje BEDRIJF brandt.)

- Als bescherming voor het systeem kan de airconditioner het bedrijf stoppen bij een plotseling grote spanningsschommeling. Na circa 3 minuten zal deze automatisch opnieuw werken.

Er komt nevel uit de binnenunit.

• Dit gebeurt, wanneer de lucht in de ruimte door de koude luchtstroom tijdens de modus KOELEN wordt gekoeld in nevel.
• De reden daarvan is dat de lucht in de kamer door de warmtewisselaar wordt gekoeld en overgaat in nevel tijdens het ontdooien.

Storingen opsporen en oplossen

Het koel- of verwarmingseffect is slecht.

• Zijn de luchtfi Iters schoon?
- Blokkeert er iets de luchtinlaat of -uitlaat van de binnen- en de buitenunits?
- Is de temperatuur naar behoren ingesteld?
- Zijn de ramen en deuren gesloten?
- Zijn het luchtdebiet en de blaasrichting naar behoren ingesteld?

Afstandsbediening werkt niet naar behoren.

■r worden geen afstandsbedieningsignalen weergegeven.
■ De gevoeligheid van de afstandsbediening is laag.
■ Het contrast van het display is vaag of is zwart.
■ Het display werkt onbeheerst.

- De batterijen zijn bijna leeg en de afstandsbediening werkt slecht. Vervang alle batterijen door nieuwe, formaat AAA.LR03 (alkaline). Voor meer bijzonderheden, raadpleeg in deze handleiding hoe u de batterijen moet plaatsen. (pagina 7)

De binnenunit verspreidt stank.

- Dit gebeurt wanneer geuren van de kamer, het meubilair of sigaretten door de unit worden geabsorbeerd en met de luchtuitblaas worden afgevoerd. (Als dit gebeurt, adviseren wij u om de binnenunit te laten reinigen door een technicus. Raadpleeg de serviceleverancier waar u de airconditioner hebt gekocht.)

De buitenventilator werkt terwijl de airconditioner niet in bedrijf is.

■ Nadat het bedrijf is gestopt

- De buitenventilator blijft nog eens 60 seconden draaien om het systeem te beschermen.

■ Terwijl de airconditioner niet in bedrijf is

- Wanneer de buitentemperatuur zeer hoog is, begint de ventilator te draaien om het systeem te beschermen.

Een abnormale werking die tijdens het bedrijf optreedt.

- Bliksem of radiogolven kunnen de werking van de airconditioner verstoren. Schakel de onderbreker uit, schakel deze opnieuw in en probeer de airconditioner met de afstandsbediening te bedienen.

Storingen opsporen en oplossen

Bel onmiddellijk de serviceleverancier.

WAARSCHUWING

Wanneer er iets abnormaal optreedt (zoals brandlucht), stop dan het bedrijf en schakel de onderbreker uit. Doorgaan met het bedrijf onder abnormale omstandigheden kan problemen, elektrische schokken of brand tot gevolg hebben.

Raadpleeg de serviceleverancier waar u de airconditioner hebt gekocht.

■ Probeer de airconditioner niet zelf te repareren of te veranderen. Verkeerd uitgevoerde werkzaamheden kunnen elektrische schokken of brand veroorzaken. Raadpleeg de serviceleverancier waar u de airconditioner hebt gekocht.

Als een van de volgende symptomen optreedt, bel dan onmiddellijk de serviceleverancier.

■ De stroomkabel is abnormaal heet of beschadigd.
■ Tijdens het bedrijf is er een abnormaal geluid te horen.
De veiligheidsonderbreker, een zekering of de aardlekschakelaar wordt tijdens het bedrijf vaak in werking gesteld.
■ Een schakelaar of een knop werkt vaak niet naar behoren
■ Er is een brandlucht.
■ Er lekt water uit de binnenunit.

Schakel de onderbreker uit en bel de serviceleverancier.

■ Na een stroomstoring

Na circa 3 minuten hervat de airconditioner automatisch het bedrijf. U moet alleen even wachten.

Bliksem

Als de bliksem in een nabijgelegen zone inslaat, stop dan het bedrijf en schakel de onderbreker uit om het systeem te beschermen.

Vereisten voor verwijdering

Uw product en de batterijen die met de afstandsbediening zijn meegeleverd, zijn met dit symbool gemarkeerd. Dit symbool betekent dat u geen elektrische en elektronische producten en batterijen mag mengen met niet-gesorteerd, huishoudelijk afval. Bij batterijen is mogelijk een scheikundig symbool onder het symbool gedrukt. Dit scheikundige symbool betekent dat de batterij een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke scheikundige symbolen zijn:

■ Pb: lood (> 0,004%)

Probeer het systeem niet zelf te ontmantelen: het ontmantelen van het product en het behandelen van het koelmiddel, olie en/of andere onderdelen moeten gebeuren door een bevoegde monteur in overeenstemming met de relevante lokale en nationale wetgeving.

De units en oude batterijen moeten bij een gespecialiseerd behandelingsbedrijf worden behandeld voor hergebruik, recycling en terugwinning.

Door voor de juiste afvalverwijdering te zorgen, draagt u bij aan het voorkomen van mogelijke negatieve gevolgen voor het milieu en de gezondheid van de mens.

Voor meer informatie, gelieve contact op te nemen met de monteur of de lokale overheid.

Storingen opsporen en oplossen

Storingsdiagnose

Storingsdiagnose via de afstandsbediening

De afstandsbediening kan een overeenkomstige storingscode ontvangen gestuurd door de binnenunit.

1. Wanneer CANDGEDurende 5 seconden wordt ingedrukt, knippert een indicatie "00 in het temperatuurweergavegedeelte.

2. Druk herhaaldelijk op totdat u een continue piep hoort.

- De code-indicatie wijzigt zoals hieronder wordt getoond en waarschuwt met een lange piep.

	CODE BETEKENIS
SYSTEEM	00 NORMAAL
	UA STORING COMBINATIE BINNEN-BUITENUNIT
	U0 TE WEINIG KOELMIDDEL
	U2 SPANNINGSVAL OF OVERSPANNING HOOFDCIRCUIT
	U4 TRANSMISSIESTORING (TUSSEN BINNEN- EN BUITENUNIT)
BINNENUNIT	A1 DEFECT BINNENUNIT-printplaat
	A5 HOGEDRUKREGELAAR OF VORSTBESCHERMING
	A6 STORING VENTILATORMOTOR
	C4 STORING TEMPERATUURSENSOR WARMTEWISSELAAR
	C9 STORING TEMPERATUURSENSOR AANZUIGLUCHT
BUITENUNIT	EA SCHAKELFOUT KOELEN-VERWARMEN
	E1	STORING PRINTPLAAT
	E5	OL GESTART
	E6	STORING OPSTARTEN COMPRESSOR
	E7	DC-STORING VENTILATORMOTOR
	E8	OVERSTROOMINVOER
	F3	HOGE TEMPERATUUR REGELING AFVOERBUIS
	F6	HOGEDRUKREGELING (BIJ KOELEN)
	H0	SENSORSTORING
	H6	BEDRIJFSTOP VANWEGE VERKEERDE STAND DETECTIESENSOR
	H8	SENSORSTORING DC-STROOM
	H9 STORING TEMPERATUURSENSOR AANZUIGLUCHT
	J3	STORING TEMPERATUURSENSOR AFVOERBUIS
	J6	STORING TEMPERATUURSENSOR WARMTEWISSELAAR
	L3	STORING VERHITTING ELEKTRISCHE ONDERDELEN
	L4	HOGE TEMPERATUUR KOELVINNEN OMVORMERCIRCUIT
	L5	OVERSTROOM op UITGANG
	P4	STORING TEMPERATUURSENSOR KOELVINNEN OMVORMERCIRCUIT

NOOT

• Een korte piep en 2 opeenvolgende piepen geven aan dat de codes niet overeenkomen.
• Houd de CANCEL gedurende 5 seconden ingedrukt om de codeweergave te annuleren. Als de knop gedurende 1 minuut niet wordt ingedrukt, annuleert de weergegeven code zichzelf.
