Type product	Hoogrendement (HR) condensatieketel
Model	Agpo HR Econpact 135C
Toepassing	Verwarming en warmwater
Installatie	Muurgemonteerd
Nominaal vermogen (CW)	35 kW (ca.)
Rendement	Tot 109% (HR++)
Afmetingen (H x B x D)	800 x 460 x 330 mm
Gewicht	45 kg
Brandstoftype	Aardgas
Voedingsspanning	230 V / 50 Hz
Elektrisch vermogen	150 W (max)
Energielabel	A (verwarming) / A (warmwater)
Warmwaterdebiet	16 l/min (ΔT 25°C)
Regeling	Geïntegreerd pomp en 3-wegklep
Functies	Modulerend vermogen, zomer-/wintermodus, antivries
Onderhoud en reiniging	Jaarlijks onderhoud aanbevolen; reinigen brander en warmtewisselaar
Veiligheid	Vlambeveiliging, oververhittingsbeveiliging, waterdrukbewaking
Reserveonderdelen en repareerbaarheid	Originele onderdelen leverbaar; modulair ontwerp
Algemene informatie	Opvoerhoogte 6 m, CV-waterinhoud 2 l

Veelgestelde vragen - HR Econpact 135C Agpo

Hoe stel ik de waterdruk in op mijn Agpo HR Econpact 135C?

De waterdruk moet tussen 1 en 2 bar liggen. U kunt bijvullen via de vul- en aftapkraan onder de ketel. Draai de kraan open tot de manometer de gewenste druk aangeeft.

Wat betekent foutcode E01 op het display?

Foutcode E01 duidt op een ontstekingsfout. Controleer of de gaskraan open staat en de ontsteking werkt. Schakel de ketel uit en weer in. Blijft de fout, bel dan een servicemonteur.

Hoe ontlucht ik de cv-installatie?

Zet de ketel uit en wacht tot deze is afgekoeld. Draai de ontluchtingsventielen op de radiatoren open met een ontluchtingssleutel. Herhaal dit tot er geen lucht meer ontsnapt en er water uitkomt.

Kan ik de Agpo HR Econpact 135C combineren met een zonneboiler?

Ja, de ketel is geschikt voor naverwarming van een zonneboiler. U moet de installatie laten aanpassen door een erkend installateur.

Wat is het jaarlijkse onderhoud dat ik zelf kan doen?

U kunt de buitenkant schoonmaken en de waterdruk controleren. Laat het inwendige onderhoud (brander, warmtewisselaar) over aan een vakman.

Hoe reset ik de ketel na een storing?

Druk op de resetknop op de voorkant gedurende 3 seconden. Het display geeft 'RESET' aan. Wacht tot de ketel opnieuw start. Als de storing terugkomt, raadpleeg de handleiding.

Waar vind ik het serienummer van mijn ketel?

Het serienummer staat op het typeplaatje aan de onderzijde of achterkant van de ketel. Dit nummer is nodig voor onderdelen en garantie.

Wat is het minimale vermogen van de HR Econpact 135C?

Het minimale vermogen is 10 kW, waardoor de ketel ook in de zomer efficiënt warm water kan leveren.

Hoe schakel ik de zomermodus in?

Zet de modusknop op het zomerpictogram (zonnetje). In deze modus werkt de ketel alleen voor warm water en wordt de verwarming uitgeschakeld.

Welke garantie heeft de Agpo HR Econpact 135C?

Standaard geldt 2 jaar garantie op het toestel. Bij registratie via de website wordt dit verlengd tot 5 jaar.

GEBRUIKSAANWIJZING HR Econpact 135C Agpo

Gebruikershandleiding Montagehandleiding Technische specificaties

Verwarmingstoestel

AGPO HR ECONPACT 127C

AGPO HR ECONPACT 135C

Gefeliciteerd met uw nieuwe cv-toestel. Dit toestel is de nieuwste ontwikkeling van Agpo. Het biedt u naast een hoog comfort een laag energieverbruik: gunstig voor u en voor het milieu. Deze gebruikershandleiding biedt u diverse adviezen om goed met uw toestel en de cv-installatie om te gaan. Wij raden u daarom aan, deze zorgvuldig te lezen en te bewaren.

Garantiebewijs

Aan het einde van deze handleiding treft u een garantiebewijs aan. Wij verzoeken u dit zorgvuldig in te vullen en binnen 8 dagen te retourneren aan Agpo b.v.

Installatie

Het toestel dient door een erkende installateur geïnstalleerd, in bedrijf gesteld en onderhouden te worden.

Storingen

Raadpleeg hoofdstuk 2 of de storing eenvoudig te verhelpen is.

Als u de storing niet zelf kunt oplossen: Bel uw installateur.

Schrijf toestelgegevens op:

(vermeld op de witte sticker achter de klep)

Toesteltype: ECONPACT 127C/135C

Serienummer:

Dit nummer altijd doorgeven. Belangrijk voor garantie!

Telefoonnummer installateur:

Het tweede deel van deze handleiding is een montagehandleiding, die tevens een storings-analyse en uitleg over de werking van het toestel bevat.

De montage handleiding biedt u een handzame hulp bij het installeren van het toestel.

Aandachtspunten vóór montage

U wordt in dit hoofdstuk geattendeerd op belangrijke zaken, die u voorafgaand aan de montage moet weten.

Montage-instructie

In deze instructie wordt aangegeven hoe het toestel gemonteerd en in bedrijf gesteld wordt.

Inspectie, storingen en service

Raadpleeg dit hoofdstuk bij inspectiebeurten en storingen.

Werking en technische gegevens

In dit hoofdstuk wordt in het kort uitleg gegeven over de werking van het toestel.

Tevens vindt u hier de technische gegevens en het elektrisch aansluitschema.

Wij behouden ons het recht voor wijzigingen in tekst, tekeningen en grafieken e.d. aan te brengen zonder voorafgaande kennisgeving.

Documentnummer: DRS1002 versie: 4 datum: mei 2002

Gebruikershandleiding

Montagehandleiding

Technische specificaties

0063/1997

OpenTherm®

Verwarmingstoestel

AGPO HR ECONPACT 127C*

AGPO HR ECONPACT 135C ⁴

Inhoud gebruikershandleiding bladzijde 5 - 11

1. Algemeen 5
   Voor uw veiligheid: Let op! 5
2. Bediening, storingen en instellingen 6
3. Het in en uit bedrijf nemen van het toestel 9
4. Gebruikersadviezen 9
5. Inspectie en reiniging 10
6. Het bijvullen en ontluchten van de cv-installatie 11

Inhoud montagehandleiding bladzijde 13 - 31

Inhoud montagehandleiding

Aandachtspunten vóór montage

1. Voorschriften 14

2. Aandachtspunten vóór montage 14

8.1 Leveringsomvang 14
8.2 Toestel accessoires 14
8.3 Montagemogelijkheden 15
8.4 Benodigde vrije ruimte 15

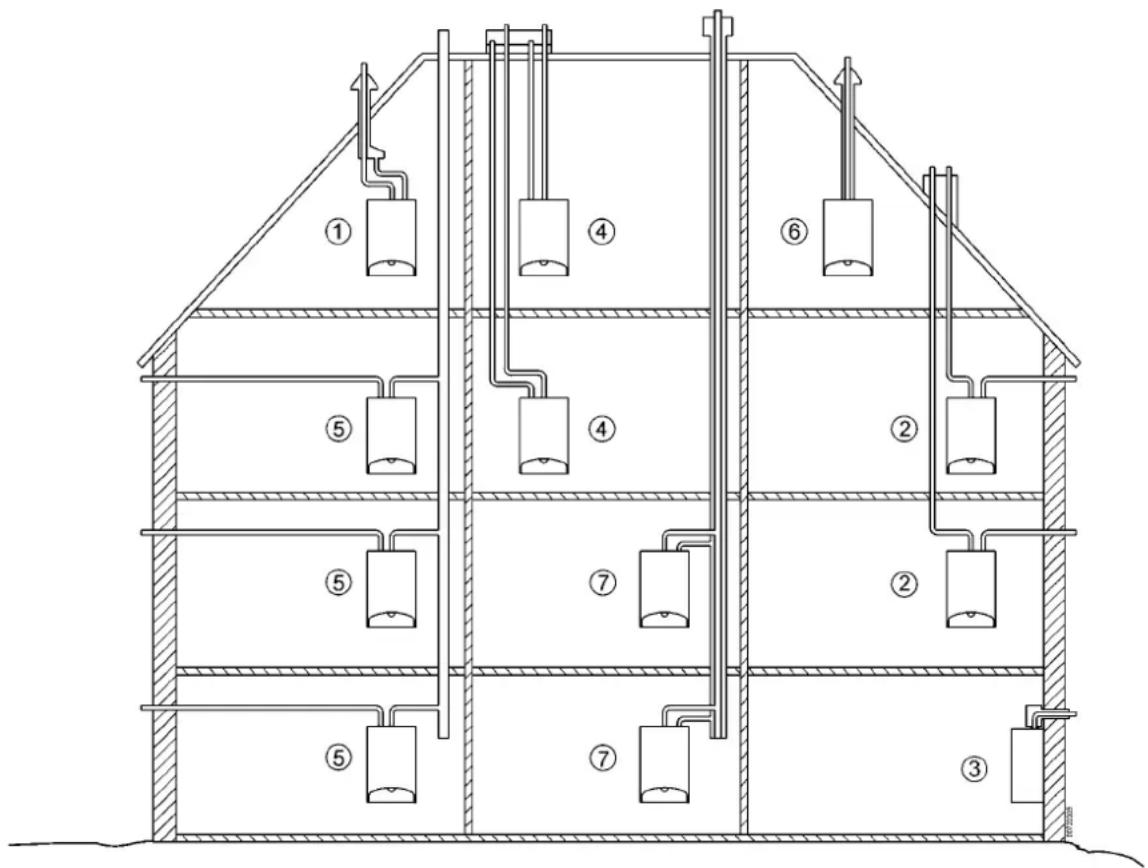

8.5 Rookgasafvoer en luchttoevoer: opstellingsmogelijkheden en weerstandsberekening .... 15
8.6 Extra aandachtspunten voor de complete installatie 18

Montage-instructie

1. Montage-instructie 19

9.1 Veiligheid 19
9.2 Ophangen van het toestel 19
9.3 Afmetingen en aansluitingen 20

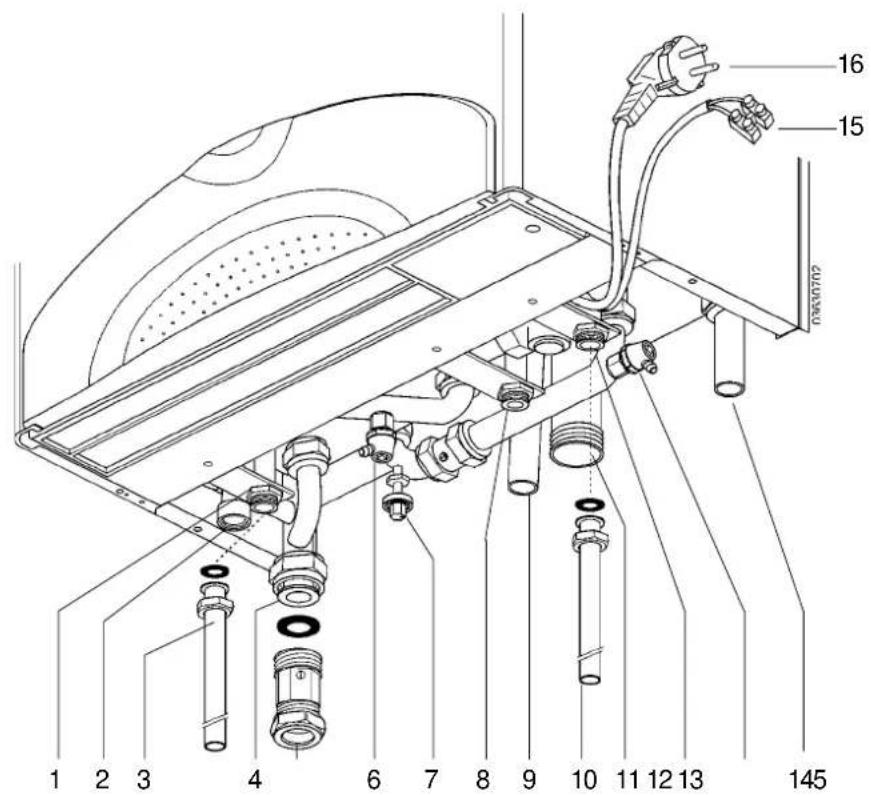

9.4 Aansluiten van de cv- en tapwaterleidingen 21

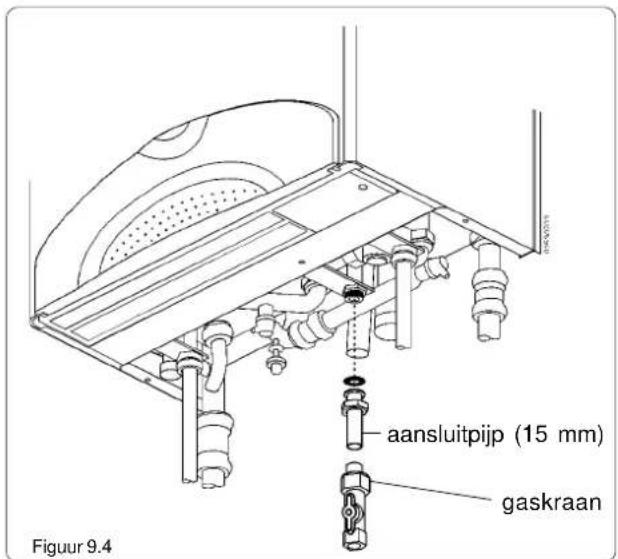

9.5 Aansluiten gaszijdig 22

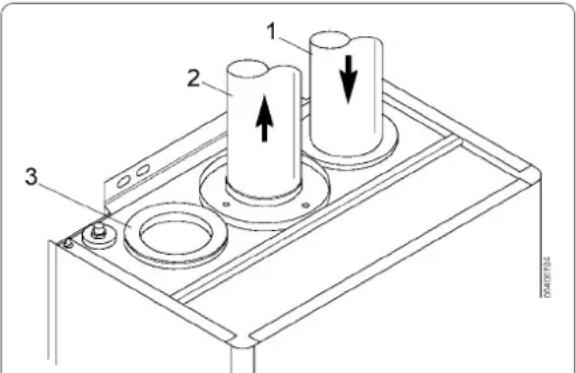

9.6 Aansluiten verbrandingsgasafvoer en luchttoevoer 22

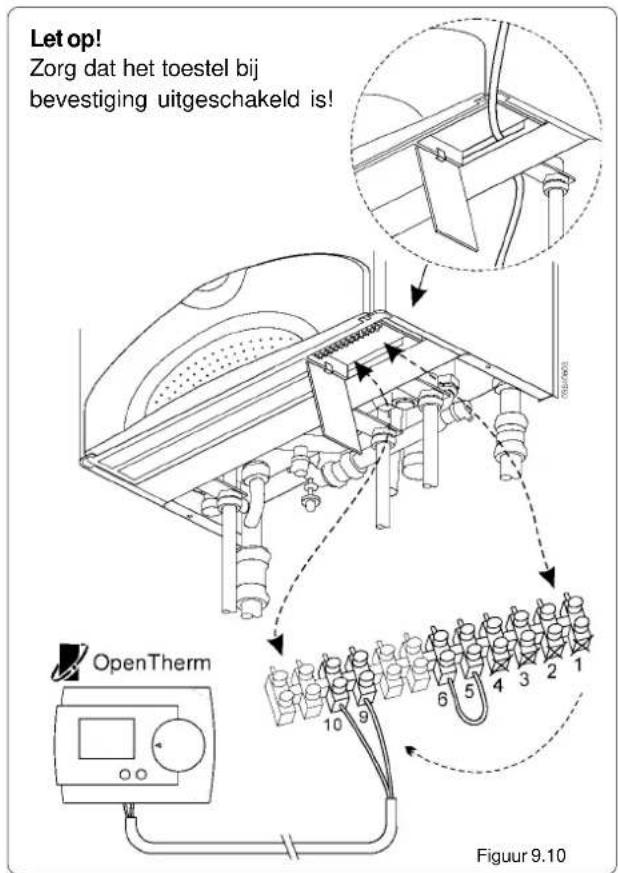

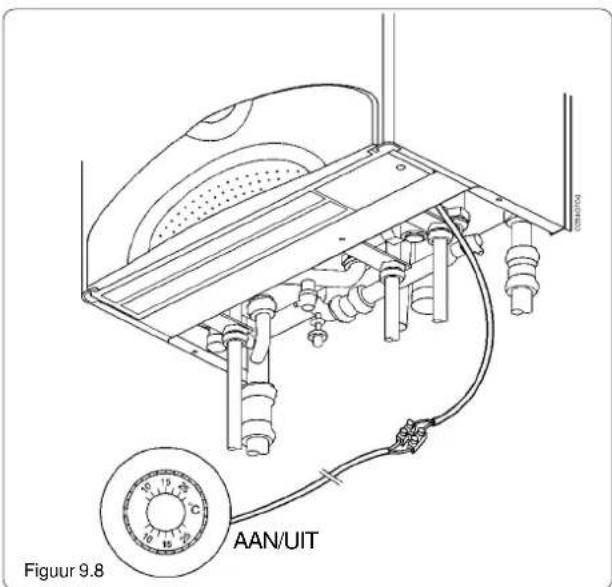

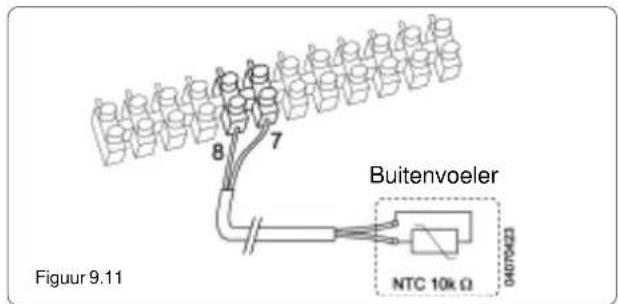

9.7 Aansluiten van de kamerthermostaat en eventuele buitenvoeler .... 23

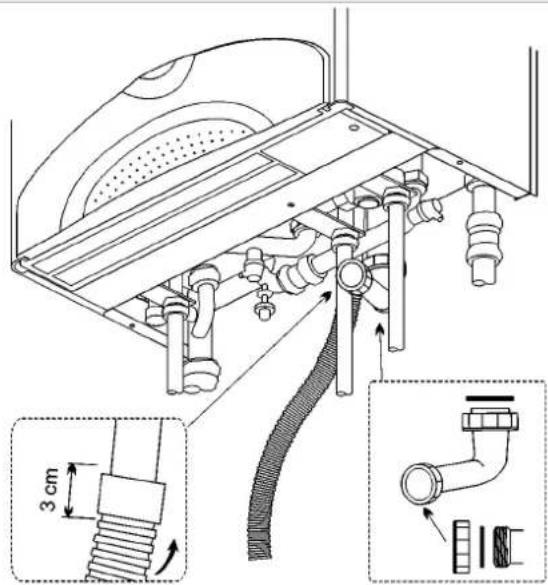

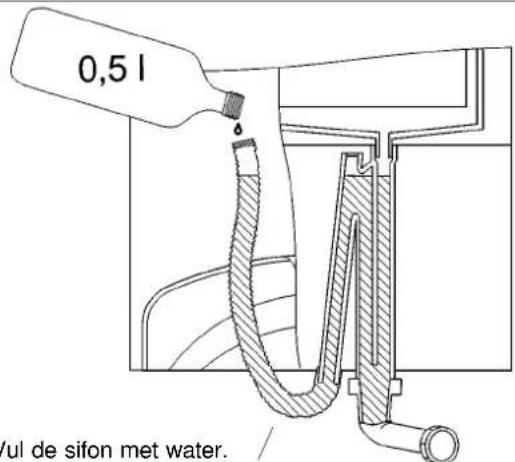

9.8 Aansluiten condensafvoer 24

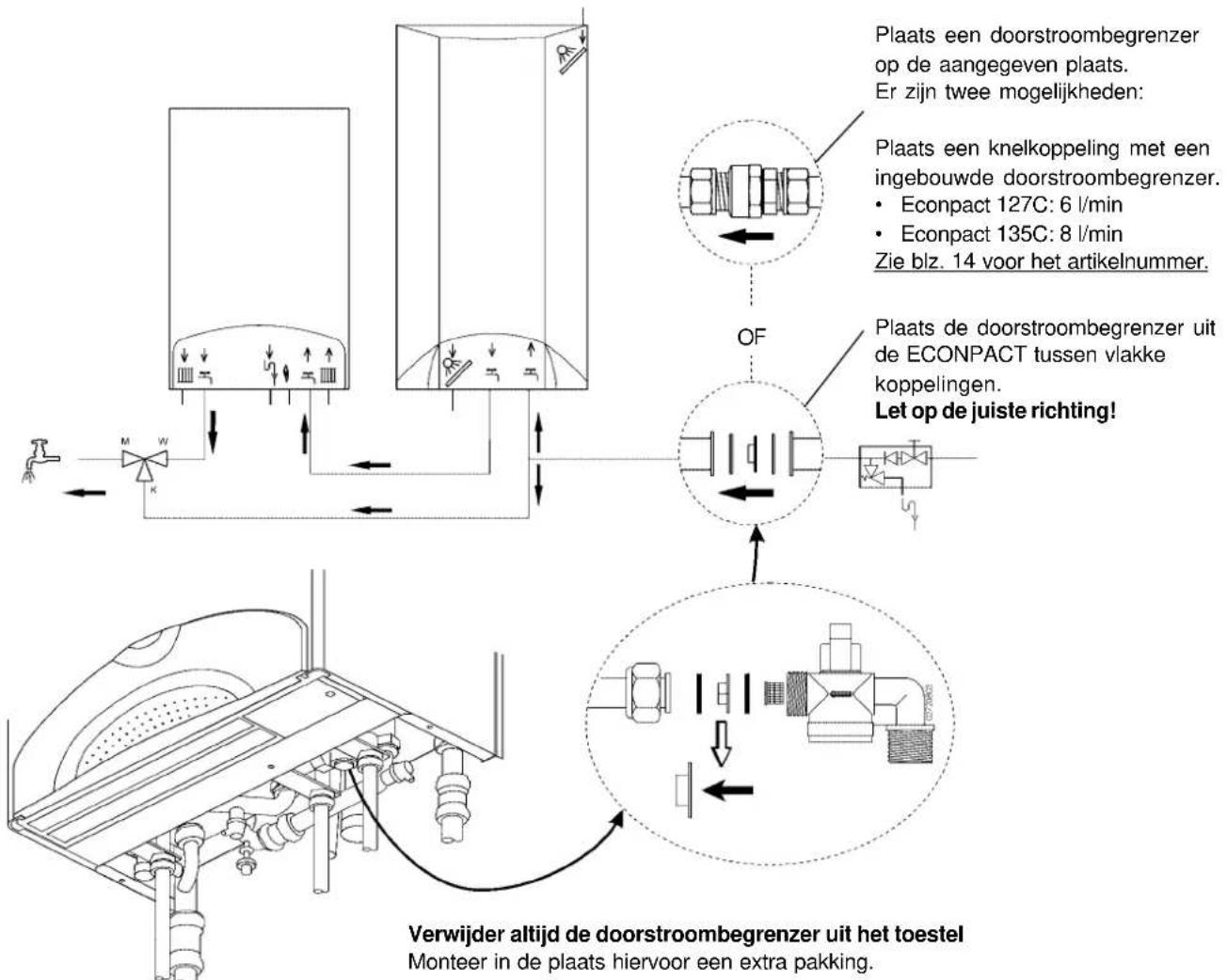

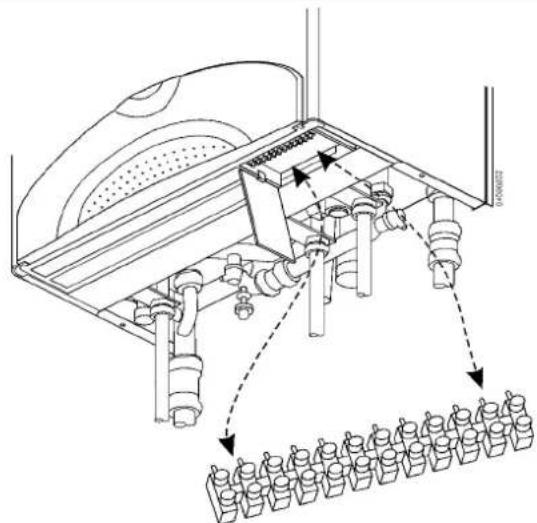

9.9 Aansluiten van een zonneboiler 24

1. Eerste ingebruikstelling van het toestel 26

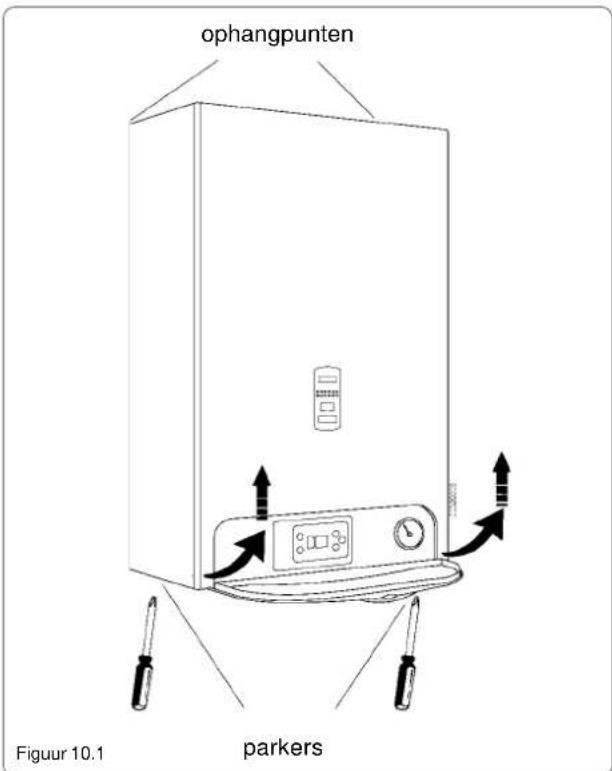

10.1 Voorbereidingen 26

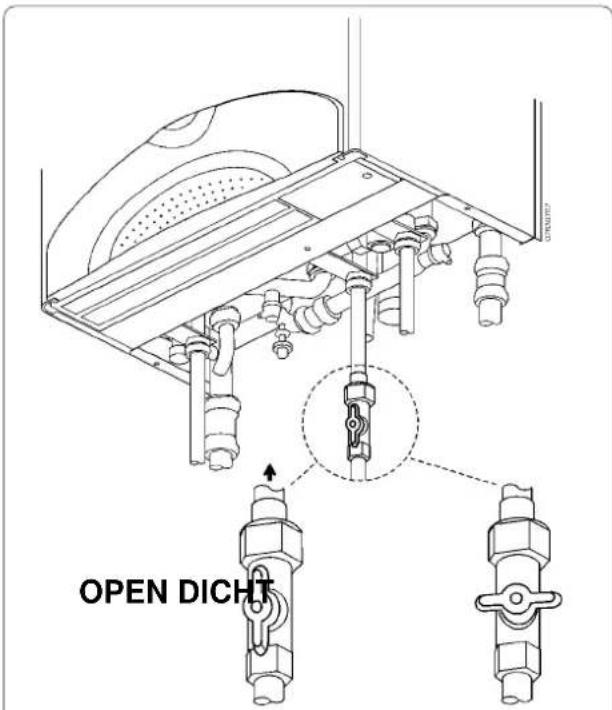

10.2 In bedrijf nemen 27
10.3 Het toestel afstemmen op de installatie. 28
10.4 Uitleg van het bedieningspaneel.... 29

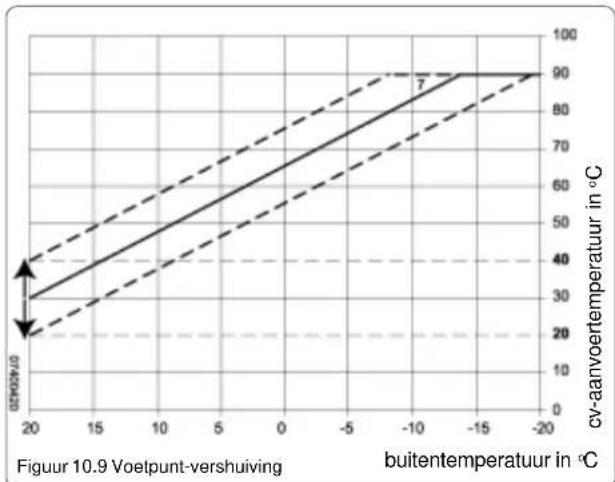

10.5 Weersafhankelijk regelen met WA-regeling van de toestelelektronica ... 30
10.6 Instellen van de WA-regeling van de toestelelektronica 30
10.7 Weersafhankelijke regelen met de AGPO Modulation klokthermostaat. 31

Inspectie, storingen en service

1. Inspectie en afstellen 32
2. Storingen en service-onderdelen 33

12.1 Storingslijst met mogelijke oorzaken en oplossingen 33
12.2 Uitlezen van de historie: opslag van opgetreden storingen 34
12.3 Overzicht van het toestel en service-onderdelen 35

Werking en technische gegevens

1. Werking en technische gegevens 36

13.1 Werking van het toestel 36

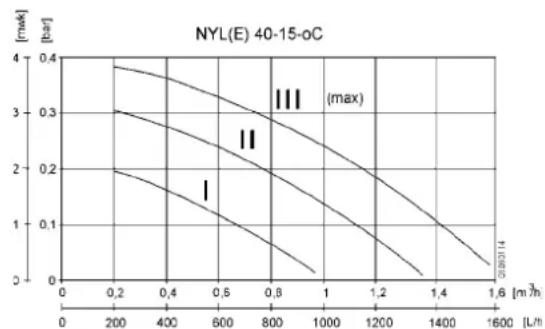

13.2 Extern beschikbare opvoerhoogte 38

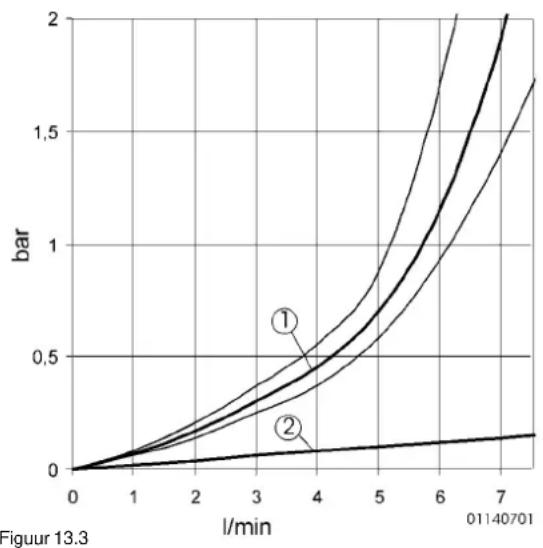

13.3 Tapwaterzijdig drukverlies 38
13.4 Technische gegevens 39
13.5 Elektrisch aansluitschema en aansluitingen op de toestelconnector .... 40

1. Certificaties van de Agpo HR ECONPACT235C 41

14.1 CE-markering 41
14.2 Gaskeurlabels 41

Garantiebewijs 42

1. ALGEMEEN

Introductie

De Agpo HR ECONPACT is een modern hoogrendement combitoestel, dat zowel warm tapwater kan leveren als warmte voor de cv-installatie.

Het toestel is voorzien van de meest moderne technieken, die ervoor zorgen dat zowel het gasverbruik als het elektriciteitsverbruik onder alle omstandigheden zo laag mogelijk blijven. Tevens zorgen de nieuwe technieken ervoor dat er een minimum aan onderhoud behoeft te worden uitgevoerd en dat de levensduur van het toestel wordt verlengd. Door de computergestuurde regeling wordt de meest optimale energie-toevoer bepaald, rekening houdend met het type woning en soort installatie.

Bij een warmtevraag zal het toestel automatisch ontsteken en, afhankelijk van de benodigde hoeveelheid warmte, zal het toestel zijn vermogen opvoeren of juist verlagen. Bij een gelijktijdige warmtevraag van de cv-installatie en het tapwater heeft de levering van warm tapwater voorrang.

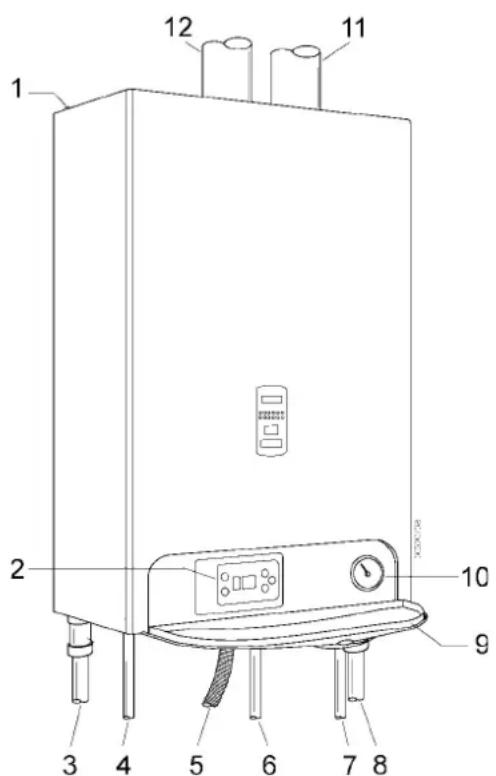

Figuur 1.1 De Agpo HR ECONPACT 127C / 135C

1. automatische ontluchter
2. display en bedieningstoetsen
3. cv-aanvoerleiding
4. warm waterleiding
5. condensafvoerslang
6. gasleiding
7. koud waterleiding
8. cv-retourleiding
9. klep met korte bedieningsinstructie (opengeklapt weergegeven)
   10.drukmeter cv-installatie

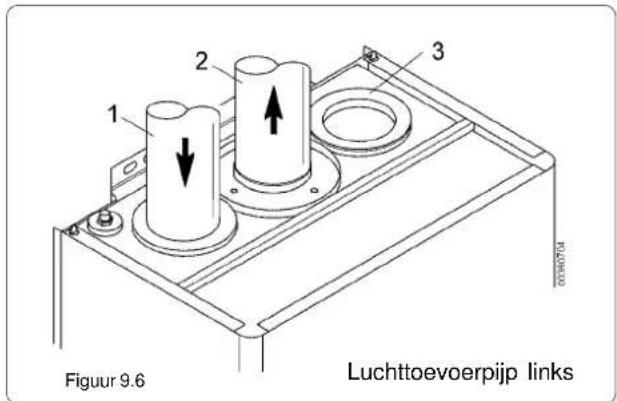

10. luchttoevoerpijp (ook linkse aansluiting mogelijk)
    12.rookgasafvoerpijp

Voor uw veiligheid: Let op!

De Agpo HR ECONPACT is een toestel dat voldoet aan de strenge Europese veiligheidsnormen. Het CE-keurmerk (Conform de Europese normen) geeft dit aan.

Omdat er voor de verwarming gebruik wordt gemaakt van aardgas en 230V voedingsspanning, willen wij u op een aantal zaken attenderen:

230 V elektrische spanning

Dit toestel bevat componenten die onder een spanning van 230V staan.

Let op bij gaslucht!

Als u een gaslucht ruikt: de gaskraan dichtdraaien (zie blz. 8) en de installateur bellen. Roken en vuur verboden!

Warm tapwater

De tapwater-temperatuur is ongeveer 60°C en kan soms hoger zijn.

Warme leidingen en pijpen

De leidingen en radiatoren kunnen 90°C worden.

De verbrandingsgasafvoerpijp kan tijdens bedrijf ca. 80°C worden. Zorg dat de verbindingen van de pijp altijd goed gemonteerd blijven.

Gaskeurlabels

De gaskeurlabels geven aan dat het toestel voldoet aan de kwaliteitseisen van Gastec, het gastechnisch keurings-instituut in Nederland. De Agpo HR ECONPACT 127C / 135C heeft 5 gaskeurlabels:

Label: Verklaring:

Het toestel voldoet aan strenge basis kwaliteitseisen.

HR: Hoog Rendement

Meer dan 107% op onderwaarde.

Door de geavanceerde brander zeer weinig uitstoot van milieu vervuilende stoffen.

Dit label geeft het comfort van de tapwatervoorziening aan. De Econpact 127C : CW3-label De Econpact 135C : CW4-label

HRww: Hoogrendement ww

NZ: Naverwarming Zonneboiler

Het toestel is geschikt om als naverwarmer voor een zonneboiler aangesloten te worden.

2. BEDIENING, STORINGEN EN INSTELLINGEN

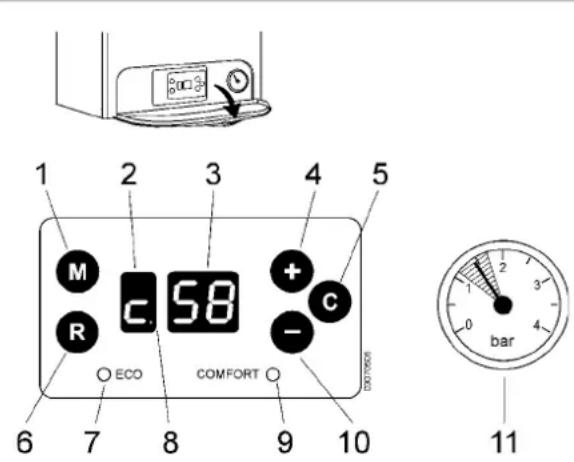

Uitleg van het bedieningspaneel

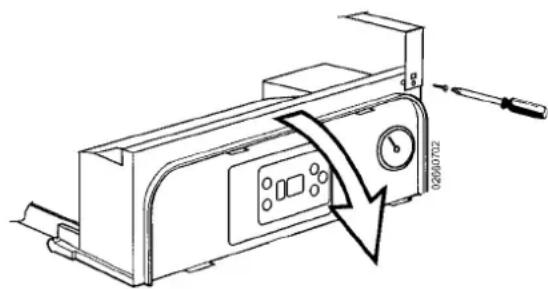

Achter de neerklapbare klep bevindt zich het bedienings- en uitleespaneel. U kunt de huidige bedrijfsstatus aflezen en een aantal instellingen wijzigen.

1 M Mode-toets
2 Functie-display
3 Temperatuur- en code-display
4 + Toets
5 Enter-toets
6 Reset-toets

7 Tapwater Economy-indicator
8 Vlamindicator (licht op als het toestel in bedrijf is)
9 Tapwater Comfort-indicator
10 Toets
11 Manometer cv-installatie

Figuur 2.1. De drukmeter en het display.

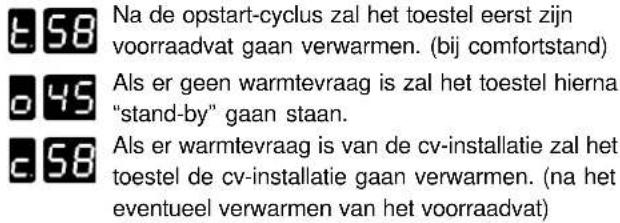

Indicaties op het display tijdens normaal bedrijf

Links: Bedrijfssituatie

Rechts: Temperaturen

Ruststand:

Cv-bedrijf:

Wachttijd voor cv, na cv-gebruik:

Tapwaterbedrijf:

Wachttijd voor cv, na tapwatervraag:

Cv-temperatuur

Cv-temperatuur

Temperatuur bij nadraaien

Taptemperatuur (cv-zijdig)*

Toesteltemperatuur

* De weergegeven temperatuur is cv-zijdig. De uitstromende tapwatertemperatuur is bij standaard setpoint ca. 60-65°C (bij nominale volumestroom).

Standaard setpoint tot serienr. 0220L..... : 62

Standaard setpoint vanaf serienr. 0220L..... : 58

De indicatie op het temperatuurdisplay is ca. 54-65°C.

Druk op de reset-toets bij A-storing

Met het indrukken van de reset-toets wordt de regelunit van het cv-toestel ontgrendeld en kan het toestel opnieuw worden opgestart. Dit kan uitsluitend bij een A-foutcode! U kunt dit enkele malen herhalen. Als de A-foutcode terug blijft komen, bel dan uw installateur.

Na het indrukken van de reset-toets kan het 10 seconden duren voordat het toestel weer in bedrijf gaat.

Druk op de enter-toets bij bevestiging

U kunt via het menu, dat u met de mode-toets door-loopt, een aantal instellingen wijzigen. Om uw wijziging effectief te maken, moet u op de enter-toets drukken.

Druk op mode-toets Ⓜ U doorloopt het menu.

Door steeds op de mode-toets te drukken, doorloopt u het menu. U ziet nu de volgende menu-opties, en zolang u niet op de Ⓐ toets drukt, wordt er niets gewijzigd!

1. Instelling zomer-/winterstand (0 met punt) (mogelijk vanaf serienr 0220L.....)

0 Instelling comfortstand

1 Huidige cv-temperatuur / ingesteld cv-setpoint

2 Huidige tapwater-temperatuur (indirect) / ingesteld tapwater-setpoint

3 Huidige cv-temperatuur bij de retoursensor

4 Buitentemperatuur (indien sensor aangesloten)

5 Rookgastemperatuur (optioneel)

6 Huidige waterdruk van de cv-installatie (n.v.t.)

7 Indicatie tapwaterhoeveelheid (l/min; ± 10%)

8 Toerental van de ventilator (in % van het maximum)

9 Instelling stooklijn weersafhankelijke regeling (optie)

1. Modulatiepercentage cv-pomp (n.v.t.) (9 met punt) (geeft altijd een waarde aan; alleen effectief bij modulerende cv-pomp) (vanaf serienr 0220L.....)

Terugkeer naar normale bedrijfsstatus:

• Druk nogmaals op Ⓜ of;

• Druk 4 minuten geen toets meer in.

Instellen van de menu-opties 0., 0, 1, 2 en 9

U kunt de instelling van de menu-opties 0.,0,1,2 en 9 veranderen. In de volgende alinea's wordt hier uitleg over gegeven.

Menu-optie 0. (met punt): Instelling zomer-/winterstand

Deze optie is instelbaar vanaf serienummer 0220L.....

Veranderen van de zomer-/winterstand

waarde: instelling:

Winterstand: wel cv-bedrijf mogelijk. (standaard instelling)

Zomerstand: geen cv-bedrijf mogelijk.

Veranderen van de ingestelde waarde kan door + of - in te drukken. Het linker display gaat nu knipperen.

Aanpassen van de ingestelde waarde kan door of in te drukken. Bevestig de keuze door in te drukken.

Advies over deze instelling

U hoeft deze instelling niet te veranderen, omdat het toestel in de zomer ook niet meer voor cv-bedrijf in komt als u de kamerthermostaat op ca. 12°C of lager zet.

Bijstelling van het cv-setpoint van het toestel is niet nodig.

Winterstand (standaard instelling)

In de winterstand werkt het toestel zowel voor cv- als voor warm waterbedrijf.

Zomerstand

Als het toestel in de zomerstand staat, is het toestel uitgeschakeld voor cv-bedrijf. Uiteraard geeft het toestel in de zomerstand wel warm water.

Menu-optie 0 (zonder punt): Instelling comfortstand

Veranderen van de comfort-/economystand

waarde: instelling:

Comfortstand

(standaard instelling)

Economystand

Veranderen van de ingestelde waarde kan door +of in te drukken. Het linker display gaat nu knipperen.

Aanpassen van de ingestelde waarde kan door of in te drukken. Bevestig de keuze door in te drukken.

Let op!

Als u een zonneboiler heeft of als u een thermostaat met comfortschakelaar heeft: zie hieronder voor extra uitleg.

De comfort-stand

In het toestel zit een voorraadvat dat gevuld is met water uit de cv-installatie. Dit vat is speciaal gemaakt om ervoor te zorgen dat u snel warm water krijgt als u de kraan opendraait. Standaard wordt dit voorraadvat op temperatuur gehouden.

De economy-stand

Het is echter mogelijk om het op temperatuur houden van dit voorraadvat uit te schakelen. Het toestel zal in dit geval alleen aan gaan als er daadwerkelijk warm water wordt getapt. Bij deze stand zal het energiegebruik dus dalen, maar wel zal de wachttijd bij het tappen van warm water toenemen. Deze stand is de economy-stand.

Instelling via kamerthermostaat met comfortschakelaar

• U schakelt de comfortstand in of uit met behulp van de schakelaar van de thermostaat. Er zijn ook klokthermostaten die hun nachtverlaging koppelen aan een overschakeling op de economy-stand.
• U kunt in de handleiding van de thermostaat kijken wat de mogelijkheden zijn.

Belangrijk: een goede instelling van menu-optie 0!

Er zijn twee mogelijkheden: (éénmalig in te stellen)

1. U heeft een AAN/UIT-schakelende thermostaat.

De menu-optie 0 dient instelling 0 te hebben:

1. U heeft een OpenTherm-thermostaat.

De menu-optie 0 dient instelling 1 te hebben:

(standaard ingesteld)

U kunt in de handleiding van de thermostaat lezen of u een AAN/UIT-thermostaat of een OpenTherm-thermostaat heeft. De OpenTherm-thermostaten zijn te herkennen aan het volgende logo:

Let op! Speciale situatie bij zonneboilers!

Als u een zonneboiler heeft, zal deze boiler zelf de comfortstand in- en uitschakelen. Er is in deze situatie geen mogelijkheid om het handmatig te doen. Dit is in verband met gezondsheidsaspecten niet toegestaan.

Menu-optie 1: Instelling maximum cv-temperatuur

U ziet de huidige cv-aanvoertemperatuur.

Na drukken op of :-

U ziet het ingesteld cv-setpoint. (90)

Het linker display gaat nu knipperen.

Aanpassen van de ingestelde waarde kan door + of - in te drukken. Hierna de keuze bevestigen door © (Enter) in te drukken. Het display geeft hierna de huidige cv-temperatuur aan.

Voor bijna alle woningen is hierbij een setpoint-waarde van 90°C een goede instelling. (fabrieksinstelling)

• Bij laagtemperatuurverwarming kunt u deze temperatuur te verlagen, bijvoorbeeld naar 75°C.
• Bij weersafhankelijke geregelde installatie's het setpoint bij voorkeur op 90°C laten staan. De weersafhankelijke regeling bepaald de juiste cv-aanvoertemperatuur.

Menu-optie 2: Instelling regeling tapwater-temperatuur

U ziet de huidige tapwatertemperatuur.

Na drukken op of :-

U ziet het ingesteld tapwater-setpoint:

Standaard setpoint tot serienr. 0220L..... : 62.

Standaard setpoint vanaf serienr. 0220L..... : 58.

Het linker display gaat nu knipperen.

Druk op + of -om de ingestelde waarde aan te passen. Deze keuze bevestigen door in te drukken. Het display geeft nu de huidige tapwatertemperatuur aan. Bij het standaard ingestelde setpoint is de uitstromende watertemperatuur ca. 60-65°C.

Waarschuwing!

In verband met gezondsheidsaspecten adviseren wij u om de tapwatertemperatuur niet lager in te stellen dan het standaard setpoint: zie hierboven. Bij een zonneboiler absoluut niet wijzigen!

Menu-optie 9: Instelling stooklijn weersafhankelijke regeling

Belangrijk!

Menu-optie 9 niet veranderen bij de situatie's zoals aangegeven op de volgende bladzijde!

Veranderen van de stooklijn

waarde: instelling:

Regeling uitgeschakeld.

Waarde in te stellen tot en met 10.

Als het nummer 1 - 10 is ingesteld, is de regeling ingeschakeld. De waarde van het nummer bepaald de instelling zelf.

Veranderen van de ingestelde waarde kan door in te drukken. Het linker display gaat nu knipperen.

Aanpassen van de ingestelde waarde kan door + of in te drukken. Bevestig de keuze door in te drukken.

Menu-optie 9 niet veranderen in onderstaande situatie's!

Deze menu-optie is alleen nuttig als er een buitenvoeler op de ECONPACT is aangesloten en overal thermo-statische radiatorventielen zijn gemonteerd. U dient de instelling dus op 0 te laten staan als uw installatie deze voorziening niet heeft.

Tevens mag u deze instelling niet veranderen als er in plaats van een gewone kamerthermostaat een weersafhankelijke regelaar is aangesloten, bijvoorbeeld de Agpo Modulation klokthermostaat. In dit geval regelt de regelaar dit zelf en hoeft u niets in te stellen.

Advies over een juiste instelling

• Een installatie met uitsluitend radiatoren en of convectoren: zet de waarde op 9.
• Een installatie met vloer of wandverwarming samen met radiatoren en of convectoren: zet de waarde op 9.
• De instelling is een beetje afhankelijk van de cv-installatie. Voor de meeste installaties is 9 een goede instelling, maar bij een nageïsoleerde woning of een ruim bemeten cv-installatie kan de instelling over het algemeen wat lager worden ingesteld, bijv. 7 of 8.

Voorbeeld:

Als het buiten 5°C is, zal bij stooklijn 8 het cv-water op ca. 64°C worden gehouden. Als het bij deze stooklijn 8 buiten -5 is, zal de cv-temperatuur op ca 87°C gehouden worden.

Dus hoe kouder het buiten is, hoe warmer de cv-water-temperatuur en des te meer warmte de ECONPACT in het huis kan stoppen.

Als er een kamerthermostaat aan gesloten is, stel deze dan een paar graden hoger in dan de instelling van de thermostatische radiatorkranen. 's Nachts of bij afwezigheid kunt u deze verlagen naar bijv. 16°C.

Indicaties op het display bij storingen

Als er met de levering van warmte problemen zijn, kunt u op het display achter de grijze klep kijken naar de weergegeven informatie. Bij storing knippert een foutcode.

Linker display:Soort storing		Rechter display:Storingsnummer
Vergrendelend	A	t/m	A en A 16
Blokkerend	F	t/m	F 15
	F	t/m	F 19

Storingen die u mogelijk zelf kunt oplossen

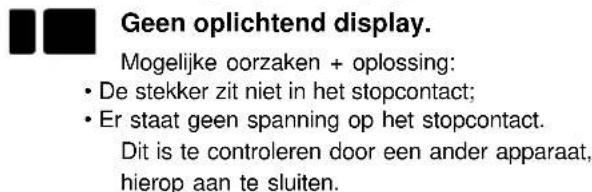

Geen oplichtend display.

Mogelijke oorzaken + oplossing:
- De stekker zit niet in het stopcontact;
- Er staat geen spanning op het stopcontact. Dit is te controleren door een ander apparaat, bijv. een looplamp, hierop aan te sluiten.

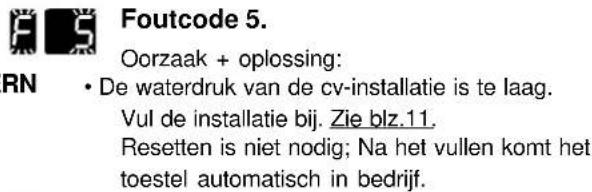

F5 Foutcode 5. Oerzaak + onl

• De waterdruk van de cv-installatie is te laag. Vul de installatie bij. Zie blz. 11. Resetten is niet nodig; Na het vullen komt het toestel automatisch in bedrijf.

.

Alarmcode1. Mogelijke porza

Mogelijke oorzaak + oplossing:
- De gaskraan staat dicht. Controleer dit. Druk op Rom het toestel weer op te starten.
- De condensafvoer zit verstopt. Zie blz. 11. Druk op Ⓡ

8 9 Alarmcode 4. Megolijke oorza

Mogelijke oorzaak + oplossing:
- Controleer of de condensafvoer niet verstopt zit. Zie blz. 10. Druk op Ⓡ

Geen cv-verwarming, wel tapwaterverwarming

Controleer of het toestel in de winterstand staat. Zie blz. 6.

Borrelend geluid in het toestel

Als u tijdens het warm watergebruik een borrelend geluid hoort, kunt u het toestel ontluchten. Zie blz . 11.

Traag op temperatuur komende cv-installatie

Controleer in dit geval het volgende:

• Staat het cv-setpoint hoog genoeg? Zie blz. 7.
• Indien een weersafhankelijke regeling is toegepast, is de goede stooklijn ingesteld? Stel eventueel een hogere stooklijn in. 9 is voor de meeste cv-installaties een goede instelling.

Storingen die u zelf niet kunt oplossen.

Bel uw installateur als een van de volgende storingen aangegeven wordt:

• Het lukt u niet om de bovenstaande storingen F5, A1 of A4 op te lossen;
  • Bij alle andere foutcodes;
• Bij een situatie zonder foutcodes waarbij er toch geen warmtelevering is.

Voor- of achterin de handleiding kunt u het telefoonnummer van uw installateur noteren.

3. HET IN EN UIT BEDRIJF NEMEN VAN HET TOESTEL

In bedrijf nemen

1. Open de gaskraan;
2. Steek de stekker in het stopcontact; Het toestel zal met zijn opstartprogramma beginnen, dat ca. 1 minuut in beslag neemt.

Figuur 3.1 Meest voorkomende situatie. Type gaskraan en afstand ten opzichte van toestel kan verschillen.

Alles gaat goed: Het display geeft aan:

Na de opstart-cyclus zal het toestel eerst zijn voorraadvat gaan verwarmen. (bij comfortstand)

Als er geen warmtevraag is zal het toestel hierna "stand-by" gaan staan.

Als er warmtevraag is van de cv-installatie zal het toestel de cv-installatie gaan verwarmen. (na het eventueel verwarmen van het voorraadvat)

Er is iets mis: kijk op het display

Op de vorige bladzijde kunt u lezen wat de betekenis is van de weergave op het display. Mogelijk kunt u het probleem zelf oplossen.

Uit bedrijf nemen

1. Neem de stekker uit het stopcontact;
2. Sluit de gaskraan.

Als u het toestel uit bedrijf wil nemen als u op vakantie gaat, lees dan het advies dat hiernaast staat.

4. GEBRUIKERSADVIEZEN

In dit hoofdstuk worden een aantal handreikingen gedaan om zoveel en zo lang mogelijk plezier te hebben van uw toestel en de installatie.

Gebruik van de kamerthermostaat

De kamerthermostaat is een regelaar, die de temperatuur op de ingestelde waarde houdt. Verhoog of verlaag bij het te warm of te koud aanvoelen van de temperatuur, de instelling met maximaal 1°C (behalve s'ochtends of als de verwarming langere tijd uit is geweest). Hiermee voorkomt u dat de temperatuur te veel schommelt en de thermostaat i.p.v. een automatische regelaar als een aan/uit-schakelaar wordt gebruikt.

Radiatoren in de ruimte met de kamerthermostaat altijd open houden

Bij het gebruik van een kamerthermostaat is het noodzakelijk dat alle radiatoren in de ruimte waar deze hangt volledig open staan. Door in dit vertrek één of meer radiatoren te sluiten, zal de temperatuur in de andere vertrekken toenemen, terwijl de temperatuur in de ruimte met de kamerthermostaat niet hoger wordt.

Nachtverlaging

Geadviseerd wordt om de kamerthermostaat voor het slapen max. ca. 3 à 4°C lager in te stellen dan de dag-temperatuur.

Zomerstand

Stel de kamerthermostaat in de zomer in op ca. 12°C. Dit is voldoende om het toestel niet te laten inkomen. Bijstelling van het cv-setpoint op het toestel is niet nodig.

Op vakantie? Trek de stekker niet uit het stopcontact

Het toestel is zo ontworpen dat er in de "stand-by" stand geen gas en zeer weinig elektriciteit wordt gebruikt. Schakel het toestel tijdens langdurige afwezigheid daarom niet uit. (bijv. in de vakantie). U kunt het toestel dan wel op de Economy-stand zetten. Zie bladzijde 7. In de winter zal de woning vorstvrij dienen te blijven om bevriezing van leidingen te voorkomen. Stel tevens bij langere afwezigheid in de winter de kamerthermostaat niet lager dan ca. 12°C in. Bij vorstgevoelige cv-installaties dient dit zelfs iets hoger zijn.

Waarschuwing!

Houd de stekker van de ECONPACT in het stopcontact als de zonneboiler gebruikt wordt. In verband met gezondheidsaspecten is het uitschakelen van de ECONPACT in deze situatie niet toegestaan.

5. INSPECTIE EN REINIGING

Bevriezingsgevaar

Om te voorkomen dat onderdelen van uw cv-installatie of waterleidingen bevriezen, dient u de kamerthermostaat bij voorkeur niet lager dan ongeveer 12°C in te stellen.

• Sluit de gastoevoer niet af;
• Trek de stekker niet uit het stopcontact!
• Draai alle radiatorkranen open.
  Vooral van ruimtes met bevriezingsgevaar: zet eventueel tussendeuren open;
• In het toestel zit een automatische vorstbeveiliging. Deze beveiliging voorkomt echter alleen dat het toestel zelf bevriest!
• Als de installatie wordt afgetapt, dient ook het toestel volledig te worden afgetapt.

Omgaan met warm water

Het verschil tussen Comfort en Economy-stand

In het toestel is een geïsoleerd voorraadvat aanwezig dat op een bepaalde temperatuur wordt gehouden. In dit vat bevindt zich namelijk een voorraad van 6,5 liter cv-water, waarmee het toestel snel op temperatuur is en er vrijwel direct warm water geleverd kan worden.

• Standaard staat de comfortstand aan.
• Hierbij brandt de comfort-indicator op het display.

Het is mogelijk om de warmhoudstand uit te schakelen. Hierbij zal het voorraadvat niet meer op temperatuur worden gehouden. Het toestel zal alleen voor tapwater-vraag branden als er daadwerkelijk warm water wordt getapt. Bij deze stand zal het energiegebruik dalen, maar wel zal de wachttijd voor warm water toenemen. Bij deze stand brandt de economy-indicator.

Zie op bladzijde 7 hoe u deze standen in kunt stellen. Er zijn ook kamerthermostaten waarop u deze stand in of uit kunt schakelen. Raadpleeg Agpo voor informatie.

Spaardouches

Op de ECONPACT kunt u alle betere spaardouchekoppen toepassen. Raadpleeg uw installateur voor een goede spaardouchekop. Als u een spaardouchekop gebruikt, zorg dan dat deze regelmatig wordt ontkalkt om voldoende doorstroming te houden.

Gebruik van een zonneboiler

Als er aan de ECONPACT een zonneboiler is gekoppeld, zal deze het tapwater verder verwarmen als de warmte uit de zonneboiler niet toereikend is.

Let bij het gebruik van een zonneboiler op:

• Wijzig het tapwatersetpoint niet! (fabrieksinstelling)
• Wijzig de instelling van een eventueel toegepast mengventiel ook niet! Bij een verkeerde instelling kan de watertemperatuur te hoog worden.
• Laat de stekker van de ECONPACT in het stopcontact als de zonneboiler gebruikt wordt. In verband met gezondheidsaspecten is het uitschakelen van het toestel in deze situatie niet toegestaan.

Inspectie en service

Voor een goede werking van het toestel adviseert Agpo een periodieke inspectie uit te laten voeren. Informeer bij uw installateur naar de mogelijkheden voor service en inspectie. Deze service en inspectie dient door erkende vakmensen te gebeuren.

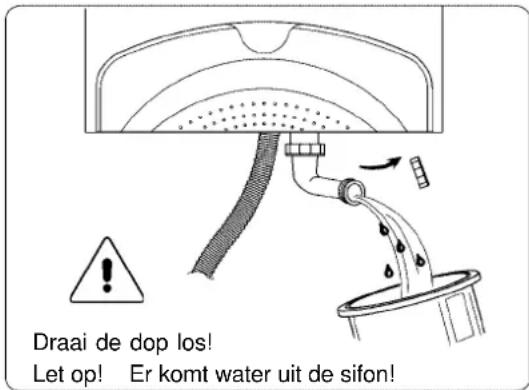

Schoonmaken van de toestelsifon

Om te voorkomen dat de condensafvoer van het toestel verstopt raakt, kunt u zelf jaarlijks het toestelsifon schoonmaken.

①

Neem de stekker uit het stopcontact;

②

③

Steek de stekker weer in het stopcontact.

Figuur 5.1. De vuil-opvangbeker onder de toestel sifon.

6. HET BIJVULLEN EN ONTLUCHTEN VAN DE CV-INSTALLATIE

Het ontluchten van de cv-installatie

1

Neem de stekker uit het stopcontact

Ontlucht de installatie. Dit is vooral in de eerste twee weken na de installatie nodig.

2

Gebruik het ontluchtsleuteltje. Begin bij de laagstgelegen radiatoren. Eindig op de bovenverdieping. Ontlucht tot er geen lucht meer uit komt.

Het vullen van de cv-installatie

③

Sluit de vulslang aan op de waterkraan.

Verwijder het dopje van de cv-vulkraan.

4

Draai de kraan langzaam open en vul de slang met water. Sluit de kraan als de slang vol is.

5

Sluit de volle slang aan op de cv- vulkraan.

6

Draai de waterkraan langzaam open.

7

Vul tot de manometer 1,6 bar aangeeft. (bij koude cv-installatie)

8

Sluit de waterkraan als de druk voldoende is.

⑨

Sluit de cv-vulkraan.

Koppel de slang los van de kranen.

Bevestig het dopje weer op de cv-vulkraan.

10

Steek de stekker weer in het stopcontact

Figuur 6.1. Vul- en ontlucht-instructie

Algemeen

Er kan een vulprocedure bij de vulkraan hangen: volg deze instructie. Als er geen instructie aanwezig is, volg dan de instructie hiernaast. Draai alle radiatorkranen open. Bij thermostatische kranen: Zet deze in de maximale stand.

Wanneer dient er bijgevuld te worden?

- Bij foutcode F5;

- Als de druk tot 1 bar is gezakt, om F5-foutcode te voorkomen.

Let op!

Gebruik uitsluitend schoon leidingwater. Geen gedemineraliseerd water. Het is niet toegestaan chemische middelen aan het water toe te voegen. Bij het toevoegen hiervan vervalt de garantie op het toestel.

Ontlucht het toestel,

na het vullen van een compleet leeggelopen installatie, of bij een borrelend geluid in het toestel.

LETOP!

Uitspattende water kan heet zijn!

1. Draai het ontluchtdopje een halve slag open.
   2 Er komt eerst een beetje water uit, dan lucht. Wacht tot er water zonder lucht uit komt.
2. Draai het dopje weer goed vast.

Inhoud montagehandleiding

Aandachtspunten vóór montage

1. Voorschriften 14

2. Aandachtspunten vóór montage 14

8.1 Leveringsomvang 14
8.2 Toestel accessoires 14
8.3 Montagemogelijkheden 15
8.4 Benodigde vrije ruimte 15
8.5 Rookgasafvoer en luchttoevoer: opstellingsmogelijkheden en weerstandsberekening.... 15
8.6 Extra aandachtspunten voor de complete installatie 18

Montage-instructie

1. Montage-instructie 19

9.1 Veiligheid 19
9.2 Ophangen van het toestel.... 19
9.3 Afmetingen en aansluitingen 20
9.4 Aansluiten van de cv- en tapwaterleidingen 21
9.5 Aansluiten gaszijdig 22
9.6 Aansluiten verbrandingsgasafvoer en luchttoevoer 22
9.7 Aansluiten van de kamerthermostaat en eventuele buitenvoeler ...... 23
9.8 Aansluiten condensafvoer 24
9.9 Aansluiten van een zonneboiler 24

1. Eerste ingebruikstelling van het toestel 26

10.1 Voorbereidingen 26
10.2 In bedrijf nemen 27
10.3 Het toestel afstemmen op de installatie. 28
10.4 Uitleg van het bedieningspaneel.... 29
10.5 Weersafhankelijk regelen met WA-regeling van de toestelelektronica ... 30
10.6 Instellen van de WA-regeling van de toestelelektronica 30
10.7 Weersafhankelijke regelen met de AGPO Modulation klokthermostaat. 31

Inspectie, storingen en service

1. Inspectie en afstellen 32
2. Storingen en service-onderdelen 33

12.1 Storingslijst met mogelijke oorzaken en oplossingen 33
12.2 Uitlezen van de historie: opslag van opgetreden storingen 34
12.3 Overzicht van het toestel en service-onderdelen 35

Werking en technische gegevens

1. Werking en technische gegevens 36

13.1 Werking van het toestel 36
13.2 Extern beschikbare opvoerhoogte 38
13.3 Tapwaterzijdig drukverlies 38
13.4 Technische gegevens 39
13.5 Elektrisch aansluitschema en aansluitingen op de toestelconnector .... 40

1. Certificaties van de Agpo HR ECONPACT235C 41

14.1 CE-markering 41
14.2 Gaskeurlabels 41

Garantiebewijs 42

Voor installatie van de Agpo HR ECONPACT dient rekening te worden gehouden met de volgende voorschriften:

a. Het bouwbesluit 680 waarin naar de volgende normen wordt verwezen:

b. NEN 1078 voorschriften voor aardgasinstallaties GAVO met bijbehorende praktijkrichtlijn (NPR3378)

c. Richtlijnen bestaande gasinstallaties, opgesteld door EnergieNed;

d. NEN 3028 veiligheidseisen voor centrale verwarmingsinstallaties;

e. NEN 1010 veiligheidsbepalingen voor laagspanningsinstallaties;

f. NEN 1006: Algemene voorschriften voor drinkwater-installaties AVWI met bijbehorende werkbladen;

g. NEN 1087 de norm voor ventilatie in woongebouwen met bijbehorende toelichting (NPR 1088);

h. NEN 2757 de norm voor toevoer van verbrandingslucht en afvoer van rookgassen;

i. NEN 3215 de norm voor binnenriolering in woningen en woongebouwen;

j. Brandweervoorschriften.

- Voor alle voorschriften geldt dat aanvullingen op normen of voorschriften of latere voorschriften op het moment van installeren van toepassing zijn.

- Het gaswandtoestel is uitsluitend te gebruiken voor gesloten verwarmings-systemen tot een maximale temperatuur van 90°C.

- De installatie van het toestel mag alleen geschieden door daartoe erkende personen. Erkenningen worden afgegeven door de energiebedrijven, elektriciteit en waterdistributie-organisaties.

- Uitdrukkelijk wordt gesteld dat deze technische montagehandleiding als aanvulling op de bovenge-noemde voorschriften moet worden gezien en dat deze voorschriften prevaleren boven de informatie in deze handleiding.

8.1 Leveringsomvang

Standaard aanwezig in of bij het toestel:

- Overstort voor de cv-installatie (3 bar);

- Drukmeter voor de cv-installatie;

• Laagwaterdrukbeveiliging;

- 3 pijpjes ø15 mm (ca. 30 cm lang) voor de gas- en tapwaterleidingen;

- Handleiding;

- A3 of A4 met aandachtspunten voor montage;

- Ingebouwd toestelsifon met vuilopvangbeker;

- Condensafvoerslang;

- Snoer: ca. 1,5 meter lang, incl. stekker met randaarde;

- Aansluitkabeltje voor een kamerthermostaat, gemonteerd op de toestelconnector;

- Ophangstrip.

Benodigde onderdelen voor de installatie:

- Vul-/aftapmogelijkheid t.b.v. de cv-installatie;

- Drukvat; (grootte afhankelijk van de installatie);

- Gasafsluiter;

• Inlaatcombinatie (KIWA; 8bar);

- Riool afsluitend-sifon of stankafsluiter en een kunststof afvoerpijp naar de riolering (buitenmaat ø32 mm);

- Stopcontact 230V met randaarde (deze dient goed bereikbaar te zijn);

• Kamerthermostaat.

Benodigde onderdelen bij een weersafhankelijke regeling:

- Buitenvoeler ECONPACT (NTC 10kOhm)(1801295);

• Thermostaatkranen op radiatoren;

- Eventueel een AGPO modulerende klokthermostaat.

Benodigde onderdelen bij een combinatie met een zonneboiler:

• Mengventiel zonneboiler.

8.2 Toestel accessoires

Artikel: Artikelnr:

Aansluitset (optioneel)....inhoud: 1x Schuifsok 22 mm;3* Schuifsok 15 mm; 1x ophangstrip (met draadeinden)Keukenkastpaneel 127C/135C....inhoud: schuifsok 22mm;2x T-stuk 22 mm; 2x T-stuk 15mm;4x aftapkraantjes; 4x knie 15mm;2x aansluitpijp cv.Repeterend prefabmontagepaneel....Econpact 127C/135CCongentrische geveldoorvoer HR....IJspegelvrije HR drukbalans 80 mm....SINE-aanpassing....Agpo inlaatkruisstuk....Afdichtdop 80 mm t.b.v.luchttoevoeropening....Agpotherm Plus kamerthermostaat....Agpo Modulation klokthermostaat....Buitenvoeler ECONPACT (NTC 10kOhm)t.b.v. weersafhankelijke regeling....Doorstroombegrenzer 6 l/min. (knel) ....Doorstroombegrenzer 8 l/min. (knel) ....Mengventiel zonneboiler (30-70)....

18012001801480180149018250081825027180126518240313288135120104512010501801295150108015010811580054

8.3 Montagemogelijkheden 8.5 Rookgasafvoer en luchttoevoer:

opstellingsmogelijkheden en weerstandsberekening

Het toestel is ontworpen als een hangend toestel en kan tegen praktisch elke wand worden bevestigd. De muur dient vlak en stevig genoeg te zijn voor het gewicht van het toestel. Naast de ophangstrip zijn er een tweetal speciale panelen: het repeterende prefabpaneel en het keukenkastpaneel.

Prefab-montage met het repeterende prefabmontagepaneel

Voor prefab-montage is een prefabmontagepaneel beschikbaar. Het paneel kan vele malen worden gebruikt omdat het na fixatie van de leidingen wordt verwijderd. Het wordt in de volgende volgorde gebruikt:

• De ophangstrip wordt aan de muur bevestigd.
• Het prefab-paneel wordt aan de ophangstrip bevestigd;
• De leidingen van de installatie, die later aan het toestel worden gekoppeld, kunnen eenvoudig op de juiste maat en de juiste plaats gefixeerd worden;
• Het paneel wordt verwijderd, waarna het toestel aan de ophangstrip wordt opgehangen. De vooraf gefixeerde leidingen zitten nu op de juiste plaats, zodat ze eenvoudig met schuifsokken aan het toestel kunnen worden verbonden.

Prefab "keukenkast"-paneel

Bij het toepassen van dit paneel komt het toestel 5 cm van de muur te hangen. Hierdoor kunnen zowel de cv-leidingen als de tapwaterleidingen achter het toestel langs omhoog worden gebracht.

Door deze mogelijkheid is het toestel eenvoudig in een (keuken-)kast te monteren. Het paneel heeft de volgende voordelen:

• Een vrije ruimte van 5 cm achter het toestel. Hierbij kunnen de cv-leidingen en de tapwaterleidingen elkaar kruisen
• De leidingen kunnen helemaal geprefabriceerd worden.
• Het ophangen vindt plaats met een speciale ophangstrip, waardoor het toestel eenvoudig op zijn plaats geklikt kan worden.

Deze aansluitset is voorzien van aftapkranen voor de cv- en tapwaterleidingen en koppelingen voor alle toestel- aansluitingen.

8.4 Benodigde vrije ruimte

In verband met het ophangen, aansluiten en inspectie of service-werkzaamheden dient er rondom het toestel een minimale ruimte vrij te blijven.

Advies: Minimaal:Zijkant 15 cm 4 cmOnderkant 100 cm 25 cmBovenkant afhankelijk van 27 cmrookgasafvoerVoorkant >50 cm 50 cm

(bij de concentrische geveldoorvoer)(1,5 cm bij gesloten deur)

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor service-doeleinden beperkt.

Voor alle opstellingssituaties geldt het volgende:

- Weerstand

De toegestane weerstand van het luchttoevoer- en rookgasafvoersysteem is aan een maximum gebonden. Controleer dit aan de hand van een weerstandsberekening.

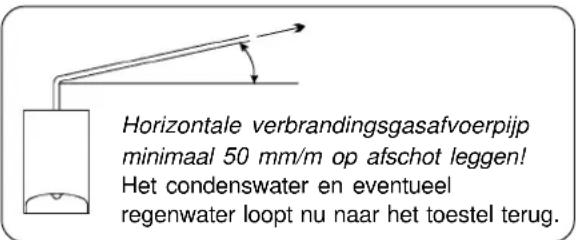

- Condens of regenwater in de rookgasafvoerpijp

- Condens op buitenzijde luchttoevoerpijp

Als de luchttoevoerpijp door warme, vochtige ruimtes loopt, kan er aan de buitenkant van deze pijp condensvorming optreden. Om dit te voorkomen dient in dit geval deze pijp dampdicht geïsoleerd te worden.

- Regelgeving rookgasafvoersysteem

Houd rekening met de plaatselijke eisen van bijv. brandweer, hinderwet en gasbedrijf.

• Mogelijke ijspegelvorming

Indien er ijspegelvorming kan optreden bij de afvoeren, de uitmonding niet situeren op plaatsen waaronder zich personen kunnen begeven of waarbij schade kan ontstaan door loslatende pegels.

- Twee aansluitmogelijkheden

Figuur 8.1 Twee aansluitmogelijkheden voor de luchttoevoer

Er kan gebruik worden gemaakt van één van de twee luchttoevoeraansluitingen (1 of 3). Hinderlijk kruisen van pijpen wordt hiermee voorkomen. De middelste aansluiting (2) is voor de verbrandingsgasafvoer. Tevens is een concentrische aansluiting mogelijk.

- Geluidsproductie bij een werkend toestel.

Het toestel produceert een bepaald minimum geluids niveau. Houd met de keuze van de opstelling rekening met een geringe geluidsproductie. Het is bijv. af te raden om het toestel in een vrije opstelling op een slaapkamer te plaatsen.

- Witte condenspluim op de rookgasafvoerpijp

Omdat de ECONPACT een HR-toestel is, zal er zoveel energie uit de verbrandingsgassen worden gehaald dat deze condenseren. Hierdoor kan er op de rookgasafvoerpijp een condenspluim ontstaan. Houd hier rekening mee.

Figuur 8.2. Opstellingsmogelijkheden

Opstellingssituatie 1. (klasse-C33)

Door het dak met een dakdoorvoer (individueel). Bij deze opstellingssituatie worden de luchttoevoer en rookgasafvoer individueel naar de dakdoorvoer gebracht, waarbij deze concentrisch door het dak gaan.

Voor de verticale dakdoorvoeren adviseert Agpo gebruik te maken van een ijspegelvrije Agpo HR drukbalansdakdoorvoer. Bij de HR drukbalansdakdoorvoer is er slechts een minime kans op ijspegelvorming!

Opstellingssituatie 2. (klasse-C53)

Luchtoevoer uit de gevel en rookgasafvoer door het dak (individueel of collectief).

Pas op de luchttoevoerpijp uitsluitend het Agpo gevelinlaatkruisstuk toe. Hiermee wordt de invloed van wind sterk gereduceerd. Als uitmonding kan o.a. een HR prefabsschoorsteen worden gebruikt.

Opstellingssituatie 3. (klasse-C13)

Geveldoorvoer. Houdt rekening met de volgende maten:

• Max. muurdikte: 50 cm.
- Min. inbouwhoogte boven de ECONPACT: 27 cm.
Raadpleeg Agpo voor deze geveldoorvoer. De instructie wordt bijgeleverd bij de geveldoorvoer.
Let op de voorschriften van de GAVO.

Opstellingssituatie 4. (klasse-C33)

Luchttoevoer en rookgasafvoer door het dak met behulp van een HR-prefabschoorsteen (individueel of collectief). Zowel de luchttoevoer als de rookgasafvoer worden met deze HR prefabschoorsteen door het dak gevoerd.

Opstellingssituatie 5. (klasse-C83)

Half CLV-systeem: Luchttoevoer uit de gevel en rookgas-afvoer door het dak (collectief).

Bij deze situatie geschiedt de luchttoevoer door de gevel en gaan de rookgassen collectief door het dak. Raadpleeg Agpo voor de mogelijkheden met dit systeem.

Pas op de luchttoevoerpijp uitsluitend het Agpo gevel-inlaatkruisstuk toe. Hiermee wordt de invloed van wind sterk gereduceerd.

Opstellingssituatie 6. (klasse-C33)

Concentrische luchttoevoer en rookgasafvoer door het dak (individueel).

Bij deze situatie worden de luchttoevoer en rookgasafvoer concentrisch naar het dak gebracht.

Opstellingssituatie 7. (klasse-C43)

CLV-systeem (collectief).

Bij deze opstellingssituatie worden zowel de luchttoevoer als de rookgasafvoer gezamenlijk naar het dak gebracht.

De weerstand van het rookgasafvoer en luchttoevoersysteem dient hierbij berekend te worden tot aan het CLV-systeem. Raadpleeg Agpo voor de mogelijkheden met dit systeem.

Specificatie rookgasafvoermateriaal (klasseC63)

De Agpo HR ECONPACT wordt geleverd zonder rookgasafvoermateriaal.

Dit wordt aangeduidt met de toestelklasse C63.

Op de ECONPACT mag uitsluitend Gastec QA gekeurd afvoermateriaal, geveldoorvoer en/of dakdoorvoeren worden aangesloten, welke gekeurd zijn volgens keuringseis 83.

De noodzaak van een weerstandsberekening

De weerstand van het RGA/LTV-systeem wordt groter naarmate de totale lengte van de pijpen en het aantal bochten toeneemt. Omdat de ventilator maar een bepaalde weerstand kan overbruggen, is deze weerstand echter aan een maximum gebonden. Voor het toestel is daarom een maximum weerstand berekend die niet overschreden mag worden.

weerstandstabel voor HR-toestellen: concentrisch systeem
weerstand in meters pijplengte ∅ 80
		ø125/ø80
		glad)
rechte pijp 3,0
bocht 90° (R=D) 4,0
bocht 45° (R=D) 2,0
drukbalans 12,0

* Bij de flexibele pijpen en bochten horen de aangegeven weerstandswaarden bij de binnendiameter van de pijp. De overige waarden horen bij de buitendiameters.

Tabel 9.1. Weerstanden in het RGA/LTV-systeem

De eenheid meterspijplengte ø80 mm

Omdat de weerstand een drukverlies is, wordt deze standaard uitgedrukt in Pascal. De weerstand van 1 meter rechte pijp heeft dan bijvoorbeeld een x-aantal Pascal weerstand. Evenals bochten en andere componenten in het RGA/LTV-systeem. Om de berekening wat te vergemakkelijken wordt de omrekening gemaakt van Pascals naar meters pijplengte. Dit zit als volgt in elkaar.

De weerstand van 1 meter rechte pijp ø80 in de luchttoevoer heeft een bepaalde waarde. Bij de ECONPACT 127C bijvoorbeeld mogen 92 van deze stukken pijp aangesloten worden om de maximale weerstand te bereiken. Als we dit getal, 92 meter, willen gebruiken om de maximale weerstand uit te drukken, moeten alle andere componenten uitgedrukt worden in een factor maal de weerstand van deze meter pijp ø80mm in de luchttoevoer.

Een bocht 90° ø80mm in de luchttoevoer heeft bijvoorbeeld 1,5 maal de weerstand van 1 meter pijp ø80mm in de luchttoevoer. Voor alle componenten is deze factor vastgesteld, zodat de totale weerstand in meters pijplengte kan worden berekend.

Weerstand bij geveldoorvoer

(toestel direct aan de buitenmuur)

De weerstand van een Agpo-geveldoorvoerset zit onder de maximaal toegestane weerstand.

(80 parallel naar 100/60 concentrisch)

Berekening van de weerstand van een RGA/LTV-systeem voor een ECONPACT

1. Zet de componenten onder elkaar;
2. Vermenigvuldig per component het aantal met de weerstand;
3. Tel het totaal op.
4. De berekende weerstand moet lager zijn dan de toegestane weerstand.

Maximaal toegestane weerstand

ECONPACT 127C .... 92 meter pijplengte ECONPACT 135C .... 55 meter pijplengte

Voorbeeld berekening ECONPACT 127C.

Luchttoevoerdeel aantal weerstand

•rechte pijp ø80mm	3	3 x 1 ...... = 3
•45 ° bocht (R=1/2D)	2	2 x 1,2 ...... = 2,4

Rookgasafvoerdeel

•rechte pijp ø80mm	3	3 × 1,3 ...... = 3,9
•45 ° bocht (R=1/2D)	2	2 × 1,6 ...... = 3,2
•dakdoorvoer HR 80(incl. aansluitstuk)	1	1 × 15 ...... = 15,9

Berekende weerstand totaal: 28,4 m

De berekende weerstand is 28,4. Deze is minder dan de toegestane 92 meters pijplengte en is dus in orde.

8.6. Extra aandachtspunten voor de complete installatie

Cv-installatie

Vloerverwarming

Aandachtspunten bij toepassing van een vloerverwarming:

• Pas uitsluitend diffusiedichte buizen toe, om corrosie in het toestel te voorkomen. Dit is nodig om de zuurgraad (pH) van het cv-water tussen de toegestane waarden van 5 en 8 te houden.
• Pas een 100% hydraulisch neutrale vloerverwarmingsset toe. Plaats eventueel een vloerverwarmingsset met een gescheiden systeem voor de vloerverwarming en de overige cv-installatie.
• Pas bij een bestaande vloerverwarming, waarvan niet duidelijk is of de buizen diffusiedicht zijn, een warmte-wisselaar toe om de circuits te scheiden.

Afsluiters voor service-doeleinden

Als het toestel niet op het hoogste punt van de installatie wordt geplaatst, wordt dringend geadviseerd om afsluiters in de cv-aanvoer en cv-retourleiding te plaatsen.

Als alle de radiatoren van de installatie voorzien zijn van thermostatische radiatorkranen, plaats dan een bypass. De minimale flow over de wisselaar dient ca. 200 l/h. te blijven. Plaats een bypass die hiervoor zorgt. (ook als de cv-pomp op laagstand staat)

Filter (zeef) in de retourleiding

Indien het niet zeker is of de cv-installatie schoon is, verdient het de aanbeveling om in de retourleiding bij het toestel een grofmazig zeeffilter te plaatsen.

Tapwatervoorziening

Het tapwatercomfort van het toestel dient aan te sluiten bij de wensen van de gebruiker. Voor extra informatie over het tapwatercomfort kunt u de extra informatie over het gaskeurlabel CW3 in hoofdstuk 14 raadplegen.

Plaatsingsadvies

Situeer het toestel zo dicht mogelijk bij de tappunten.

Plaats eventueel een 12mm leiding naar het keukentappunt, om de wachttijd te bekorten.

Spaardouchekoppen

De ECONPACT is geschikt voor goede spaardouche-koppen.

Uitschakelen tapwatervoorziening

Middels een aantal ingrepen is het mogelijk om het toestel uitsluitend voor de cv-installatie te laten werken.

Raadpleeg Agpo voor meer informatie.

Te lage voordruk van het tapwater

Als de beschikbare voordruk niet voldoende is om de gewenste volumestroom te krijgen, kan de doorstroombegrenzer verwijderd worden.

Raadpleeg hiervoor de informatie op bladzijde 38.

Mengventiel bij een zonneboiler

Als u een zonneboiler aan de ECONPACT koppelt, kan de uitstromende watertemperatuur hoog zijn. Voorkom dit door een mengventiel toe te passen.

Dit mengventiel wordt dringend geadviseerd.

Gasaansluiting

Capaciteit gasmeter

Controleer, voor u met de montage aanvangt, of de gasmeter voldoende capaciteit heeft. Denk hierbij ook aan de het verbruik van andere huishoudelijke apparaten.

Neem, indien een te kleine gasmeter is gemonteerd, contact op met het energiebedrijf.

Het gasverbruik bij aardgas (G25) (vollast):

• Agpo HR Econpact 127C: 48,2 l/min (2,9 m ³ /h)
• Agpo HR Econpact 135C: 60,2 l/min (3,6 m ³ /h)
  Het gasverbruik bij propaan (G31) (vollast):
• Agpo HR Econpact 127C: 16,4 l/min (0,98 m ³ /h)
• Agpo HR Econpact 135C: 20,4 l/min (1,22 m ³ /h)

Oud gasleidingnet

Advies: plaats een filter in de gasleiding!

Temperatuurregelingen voor cv

De temperatuur in de woning kan op vier verschillende manieren geregeld worden:

1. Temperatuurregeling met een kamerthermostaat.

Voor een goede temperatuurregeling dient een thermo-staat aangesloten te worden die beschikt over een van de drie hieronder vermelde eigenschappen:

a. Tweedraads AAN/UIT-(klok)thermostaat met anticipatie-instelmogelijkheid voor 0,12 Amp. (24V, potentiaalvrij contact, eventueel 4 draads voor uitschakeling warmhoudstand*).
b. Tweedraads elektronische AAN/UIT- (klok)thermostaat met cyclusinstelling (24V, potentiaalvij contact, eventueel 4 draads voor uitschakeling warmhoudstand*).
c. OpenTherm (klok)thermostaat (5V, tweedraads, afhankelijk van het type kan tevens de warmhoudstand uitgeschakeld worden)

* Niet te gebruiken als er een zonneboiler is aangesloten)

1. Temperatuurregeling met de weersafhankelijke regeling zonder kamerthermostaat.

De elektronica van de Econpact heeft een geïntegreerde weersafhankelijke regeling. Als u deze regeling activeert, zal het toestel weersafhankelijk gaan regelen. Bij deze regeling kan in ieder vertrek afzonderlijk de ruimte-temperatuur worden geregeld m.b.v. de thermostaat ventielen op de radiatoren. U hoeft geen kamerthermostaat aan te sluiten. Een doorverbinding in plaats van een kamerthermostaat is voldoende. Met deze regeling is echter geen nachtuitschakeling van de ketel mogelijk. Voor een goede weersafhankelijke regeling gelden de volgende voorwaarden:

a. Bij deze regeling dienen op alle radiatoren en andere verwarmingselementen thermostatische geregelde kranen toegepast te zijn. Hiermee kan in iedere ruimte individueel de temperatuur geregeld worden. De temperatuur van het cv-water, dat wordt aangeleverd, wordt door de WA-regeling bepaald.
b. Als er overal thermostatische radiatorkranen gemonteerd zijn is een bypass noodzakelijk. Zie in de alinea "cv-installatie" voor extra informatie.
c. Er dient een buitenvoeler op de Econpact aangesloten te worden. Dit dient een NTC 10kOhm sensor te zijn. Zie op blz 23 voor montage van de buitenvoeler.

9. MONTAGE-INSTRUCTIE

1. Temperatuurregeling met een weersafhankelijke regeling met kamerthermostaat.

Een combinatie van een weersafhankelijke regelaar met een kamerthermostaat is eveneens mogelijk. De kamerthermostaat, vooral een klokthermostaat, kan worden gebruikt om tijdens afwezigheid of s'nachts de temperatuur in de gehele woning te verlagen.

Er zijn twee mogelijke combinaties om het toestel op deze manier weersafhankelijk te laten regelen:

3a. U kunt gebruik maken van de WA-regeling van het toestel zelf, zoals bij nummer 2.
In combinatie met deze WA-regeling kan iedere kamerthermostaat, zowel een AAN/UIT-schakelende (klok)thermostaat als een OpenTherm-(klok)-thermostaat worden gebruikt.
Zie voor deze toepassing voor meer informatie bij paragraaf 10.5 op blz. 30.

3b. U kunt gebruik maken van een kamerthermostaat, die zelf een programma heeft voor WA-regelen, of een aparte weersafhankelijke regelaar. De eigen WA-regeling van de Econpact wordt nu niet gebruikt. Een kamerthermostaat met een eigen WA-regeling is bijvoorbeeld de Agpo Modulation klokthermostaat. Deze thermostaat heeft ook een klokfunctie om de periode dat het toestel aan of uit moet staan te regelen. Zie voor deze toepassing voor meer informatie bij paragraaf 10.7 op blz. 31.

Let op! Voor deze regeling gelden dezelfde opmerkingen als bij nr. 2.

Uitleg OpenTherm-communicatie-protocol (modulerend)

Een OpenTherm-thermostaat kunt u herkennen aan het volgende logo.

OpenTherma

Een OpenTherm kamerthermostaat is met twee kabels op het toestel aangesloten. Via deze twee aders communiceert de thermostaat met de ECONPACT via OpenTherm"-taal.

Deze thermostaat krijgt voeding van het toestel en derhalve zijn er geen batterijen noodzakelijk. Deze thermostaten kunnen dienen ter vervanging van de bekende kwikthermostaten.

Overige aandachtspunten

Twee kamerthermostaten / vorstbeveiliging.

Er kunnen meerdere AAN/UIT-kamerthermostaten op de Econpact aangesloten worden, of één OpenTherm en één of meerdere AAN/UIT-thermostaten. Dit is bijvoorbeeld gewenst bij het gebruik van een openhaard, voor een minimale temperatuur op de studeerkamerof voor een vorstbeveiliging. Zie bladzijde 23 voor extra uitleg.

Het toestel heeft standaard de beschermingsklasse IP 42. Om IP 44 te verkrijgen dient de 230V voeding als vaste aansluiting gerealiseerd te worden. Gebruik in dit geval een dubbelpolige hoofdschakelaar met een contact-opening van minimaal 3 mm.

230V-voeding

Voor de 230V-voeding dient een stopcontact met rand-aarde geplaatst te worden. Deze dient goed bereikbaar gemonteerd te worden.

In dit hoofdstuk wordt stap voor stap uitleg gegeven over het ophangen en aansluiten van de Agpo HR ECONPACT. Eventueel wordt voor uitgebreidere informatie verwezen naar de volgende hoofdstukken.

Beschadigingen aan het toestel

Eventuele beschadigingen aan het toestel direct aan de leverancier melden.

Aandachtspunten voor montage

Lees eerst het voorgaande hoofdstuk: Aandachtspunten voor montage. Hierin wordt informatie gegeven over zaken die voorafgaand aan de montage van nut kunnen zijn.

Eerste ingebruikname van het toestel

In het volgende hoofdstuk wordt uitleg gegeven over de eerste in gebruik name. Let op! Lees dit hoofdstuk goed door, voor u de installatie vult en in bedrijf stelt.

9.1 Veiligheid

Voor uw veiligheid: Let op!

De Agpo HR ECONPACT is een toestel dat voldoet aan de strenge Europese veiligheidsnormen. Het CE-keurmerk (Conform de Europese normen) geeft dit aan.

Omdat er voor de verwarming gebruik wordt gemaakt van aardgas en 230V voedingsspanning willen wij u op een aantal zaken attenderen:

230 V elektrische spanning

Dit toestel bevat componenten die onder een spanning van 230V staan. Dit zijn onder andere de printen, de pompen, het gasblok, de transformator, de branderautomaat en de maximaalthermostaat.

Let op bij gaslucht

Als u een gaslucht ruikt: spoor het lek op of sluit de gebruikte meetnippels. Roken en vuur verboden!

Warme leidingen en pijpen

De leidingen en radiatoren kunnen 90°C worden. De verbrandingsgasafvoerpijp kan tijdens bedrijf ca. 80°C worden. Zorg dat de verbindingen van de pijp altijd goed gemonteerd worden, om lekkage te voorkomen.

9.2 Ophangen van het toestel

Het toestel ophangen

1. Direct tegen de muur bevestigen;
   De wand dient voldoende stevig en vlak te zijn.
2. Met de ophangstrip tegen de muur bevestigen; Deze ophangstrip is standaard meegeleverd.
3. Ophangen aan het keukenkastpaneel (zie bijgeleverde instructie).

9.3 Afmetingen en aansluitingen

Benodigde vrije ruimte rondom het toestel

Advies: Minimaal:

• Zijkant 150 mm 40 mm

• Onderkant 1 meter 250 mm

• Voorkant >500 mm 500 mm (15 mm bij geslotendeur)

• Bovenkant afhankelijk 270 mm (concentrische geveldoervoer)

van rookgasafvoer

U kunt het toestel met

een parker borgen

Let op!

Bij afwijking van de

geadviseerde vrije ruimte

wordt de bereikbaarheid

van het toestel voor

servicedoeleinden beperkt.

Aansluitingen:

A cv-aanvoer (1" wartel, incl. terugslagklep)

C gasaansluiting (1/2") (L)

H luchttoevoer (80 mm) twee mogelijkheden!

I rookgasafvoer (80 mm)

J ophangstrip (bijgeleverd)

K terugslagklep (22 mm)

L incl. wartel met ø15 mm pijp, 30 cm lang)

maten in mm

Figuur 9.1. Afmetingen en aansluitingen van de Agpo HR ECONPACT 127C/135C

9.4 Aansluiten van de cv- en tapwaterleidingen

1. aansluiting warm water (1/2")
2. overstortventiel cv-zijdig
3. aansluitpijp ø15 mm, (30 cm)
4. cv-aanvoerleiding (1" wartel)
5. externe terugslagklep (22 mm)
6. overstortventiel cv-zijdig
7. ontluchtdopje
8. aftapkraantje
9. aansluiting gastoevoer (1/2")
10. condensafvoerpijp
11. aansluitpijp ø15 mm, (30 cm)
12. sifon (getekend zonder vuilopvangbeker)
13. aansluiting koud water (1/2")
14. aftapkraantje
15. cv-retourleiding (22 mm)
16. aansluiting AAN/UIT kamerthermostaat
17. stekker 230V

Vloerverwarming

Pas uitsluitend diffusiedichte buizen voor vloerverwarming toe. Gebruik een hydraulisch neutraal systeem en scheid bij bestaande vloerverwarmingen (met mogelijk niet-diffusiedichte buizen) het oude en nieuwe circuit met een warmtewisselaar.

Schone leidingen

Voorkom dat er bij het maken van de installatie vuil of metaaldeeltjes in de leidingen komen. Klop eventueel vuil voor de montage uit de leidingen of spoel ze door.

Aansluiting van een zonneboiler:

Zie hoofdstuk 9.9

Verwijder de kunststof doppen van de leidingen onder het toestel: Let op, er kan wat vuil water uitlopen!

Monteer:

Thermostatische radiatorventielen

Als u deze overal toepast, bv. in combinatie met een WA-regeling, zorg dan voor voldoende doorstroming (200 l/h) en pas een bypass toe die hiervoor zorgt.

9.5 Aansluiten gaszijdig 9.6 Aansluiten verbrandingsgasafvoer en luchttoevoer

1. Verwijder de kunststof dop van de leiding onder het toestel;
2. Monteer de aansluitpijp (meegeleverd);
3. Monteer een gas-afsluitkraan in de gasleiding; Indien het toestel gemonteerd wordt op een oud stalen gasleidingnet, wordt geadviseerd een filter in de gasleiding te plaatsen.

Schone leiding

Zorg dat er geen vuil in de gasleiding zit. Blaas hem voor montage door of klop het vuil eruit. Hierdoor worden defecten aan het gasregelblok voorkomen.

Spanningsvrije aansluiting

Monteer de aansluiting zodanig dat de leidingen in het toestel spanningsvrij zijn.

Aansluiting

Sluit de gasleiding aan volgens de bekende en geldende gasinstallatievoorschriften. Houd rekening met de aanvullende eisen van het plaatselijke energiebedrijf. De aansluiting van het toestel is niet bepalend voor de diameter van de binnenleiding. Deze dient afhankelijk van de lengte van de leiding te worden vastgesteld.

Controle gaslekkage

Bij controle op gaslekkage van de binnenleiding moet erop worden gelet dat het toestel niet samen met de binnenleiding wordt afgeperst.

Indien ook het gasblok op dichtheid moet worden gecontroleerd, mag de afpersdruk niet hoger zijn dan 150mbar (1500 mmwk) Bij een hogere druk kan er door beschadiging van het membraan lekkage ontstaan.

Toepassing van propaan

Als u propaan gebruikt als brandstof, dient u te voldoen aan de landelijke en plaatselijk voorschriften. Onder andere de NPR 3378.

Parallelle aansluiting (ø80 mm)

1. Sluit de luchttoevoerpijp (1) aan (ø80 mm); Als de luchttoevoerpijp door warme, vochtige ruimtes loopt, kan er aan de buitenkant van deze pijp condensvorming optreden. Om dit te voorkomen dient in dit geval deze pijp dampdicht geïsoleerd te worden.
2. Sluit de rookgasafvoerpijp (2) aan (ø80 mm);
3. Plaats de afdichtdop (3) in het niet gebruikte luchttoevoergat, links of rechts;

Horizontale verbrandingsgasafvoerpijp minimaal 50 mm/m op afschot leggen! Het condenswater en eventueel regenwater loopt nu naar het toestel terug.

Concentrische aansluiting (ø60/100 mm)

Verwijder de ring rond de rookgasafvoer, inclusief het rubber. Dicht de beide luchttoevoeropeningen met doppen!

9.7 Aansluiten van de kamerthermostaat en eventuele buitenvoeler

Aansluiten van een AAN/UIT-kamerthermostaat

Knip de tyrap door waarmee de kabels vastgemaakt zijn. De aansluitkabel is voorbedraad op de toestelconnector in het aansluitkastje (aansluitpunt 1-2)

• De thermostaat dient een potentiaalvrij contact te hebben;
• Bij de Honeywell T87F dient de anticipatie-instelling op 0,12 A afgesteld te worden.

Aansluiten van een AAN/UIT kamerthermostaat met comfortschakelaar voor tapwater

1 - 2 = aansluiting AAN/UIT-kamerthermostaat 3 - 4 = onderbreking van de warmhoudfunctie van het cv-zijdige voorraadvat (niet bij zonneboiler)

Let op! Stel bij het inbedrijfstellen de menu-optie 0 in op de waarde 0! Zie blz. 29. Figuur 9.9

Aansluiten van een OpenTherm-thermostaat

• Open het aansluitkastje, trek de toestelconnector los;
• Verplaats de kabel van 1-2 naar 9-10. Het maakt niet uit welke draad op 9 of op 10 aangesloten zit.

Aansluiten van 2 of meer kamerthermostaten

Bij een combinatie van 2 of meer AAN/UIT-thermostaten:

• Parallel aansluiten op aansluiting 1-2.
Bij een combinatie van 1 OpenTherm-thermostaat samen met één of meer AAN/UIT-thermostaten:
- De OpenTherm-thermostaat op 9-10 (Er mag maximaal 1 OpenTherm-thermostaat aangesloten zijn)
- De AAN/UIT-thermostaat op 1-2. Bij meerdere AAN/UIT-thermostaten: parallel aansluiten op aansluiting 1-2.

Aansluiten van een buitenvoeler

Sluit deze buitenvoeler aan als u de WA-regeling van het toestel of een WA-regeling van een OpenTherm-kamer-thermostaat gebruikt.

Monteer de buitenvoeler op een buitenmuur, uit de zon en op de noord- of noord-oostzijde van het huis. De voeler dient minimaal 1 meter van de grond geplaatst te worden, niet beïnvloed door een mogelijke warmte bron, zoals een ventilatie-opening in de gevel of in een raam.

9.8 Aansluiten condensafvoer

• Schuif de afvoerslang ca. 3 cm over de aansluitpijp;
• Plaats de vuilopvangbeker met de dop naar voren.

Vul de sifon met water. Let op! Dit deel loopt weer leeg.

• Leg de afvoer vorstvrij aan. (bijv. niet in de dakgoot)
• Als u de het sifon niet kunt vullen omdat de slang al ingekort is, vul dan in ieder geval de vuilopvangbeker.
• Monteer de rioolafvoerleiding op afschot.

9.9 Aansluiten van een zonneboiler

De ECONPACT is geschikt om gebruikt te worden als naverwarmer voor zonlichtsystemen (met een maximum temperatuur van 95°C). Onderstaande aansluitingen gelden voor de Aquasol 1 en Aquasol 3. Raadpleeg ook de handleiding van de zonneboiler.

Elektrische aansluiting van de zonneboiler

Figuur 9.13 Plaats van toestelconnector ECONPACT

Aansluiting met Aquasol 1

De doorverbinding is nodig om te garanderen dat het toestel op temperatuur wordt gehouden.
Figuur 9.14

Aansluiting met Aquasol 3

Waterzijdig aansluiten van de zonneboiler

Figuur 9.16

Thermostatisch mengventiel

Op zonnige dagen kan de temperatuur in de boiler tot 90°C oplopen. Om een te hoge tapwatertemperatuur te voorkomen, wordt dringend geadviseerd een thermostatisch mengventiel te plaatsen.

Belangrijk: instellingen niet wijzigen!

• Brandervoorwaardethermostaat: 58°C
• Tapwatersetpoint ECONPACT: Standaard instelling handhaven

Schone leidingen

Voorkom dat er bij het maken van de installatie vuil of metaaldeeltjes in de installatie komen. Verwijder bramen, en klop voor montage alle leidingen uit.

Leiding aansluitingen

Alle tapwateraansluitingen op de Aquasol 3 en de ECONPACT zijn in 15 mm uitgevoerd.

Kamerthermostaat met warmhoudstand

Aansluiting van een kamerthermostaat met warmhoudstand is niet toegestaan (aansluiting 3-4 op toestelconnector). De warmhoudstand wordt nu vanuit de zonneboiler in- en uitgeschakeld.

Monteer:

Inlaatcombinatie

Doorstroombegrenzer met pakkingen. (Let op stromingsrichting)

Thermostatisch mengventiel. Dringend geadviseerd!

W = Warmwater aansluiting

K = Koudwater aansluiting

M = Mengwater naar huisinstallatie

Zonlichtcollector. Zie handleiding van de zonneboiler voor aansluitingen.

10. EERSTE INGEBRUIKSTELLING VAN HET TOESTEL

10.1 Voorbereidingen

Nu de montage is voltooid, kan het toestel ingebruik worden gesteld. Doe dit in de onderstaande volgorde.

Zorg dat de stekker uit het stopcontact is

1. Verwijder de mantel


1. Schroef de parkers aan de onderzijde van het toestel los;
2. Open de bedieningsklep;
3. Kantel de mantel aan de onderzijde naar voren en til deze uit zijn ophangpunten.

2. Controleer of het dopje van de automatische ontluchter open staat.

1. Los de pompen


Draai de afdichtdop voorop de pomp geheel los en geef met een schroevendraaier een draai aan de as. Doe dit bij beide pompen!

1. Vul de installatie


Let op!

Gebruik uitsluitend schoon leidingwater. Gebruik geen gedemineraliseerd water. Het is niet toegestaan chemische middelen aan het water toe te voegen. Bij het toevoegen hiervan vervalt de garantie op het toestel.

5. Vul het tapwatergedeelte

Open de inlaatcombinatie en ontlucht het tapwatergedeelte via de warmwaterkraan

6. Controleer de aansluitingen op lekkage

1. Ontlucht de pomphuizen


Draai de messing afdichtdoppen van de pompen een slag los en ontlucht de pompen. Stel eventueel de pompstand van de cv-pomp in (rechtse pomp). Zie uitleg op bladzijde 38.

10.2 In bedrijf nemen.

8. Ontlucht het cv-zijdige voorraadvat en controleer de stand van de interne terugslagklep

Figuur 10.6

1. Draai het ontluchtdopje een halve slag open.
   2 Er komt eerst een beetje water uit, dan lucht. Wacht tot er water zonder lucht uit komt.
2. Draai het dopje weer goed vast.

9. Ontlucht de installatie

Instrueer de gebruiker dat deze dit enkele malen herhaalt. Door het ontluchten kan de druk in de installatie gedaalt zijn. Breng de druk weer op voldoende niveau.

10. Ontlucht de gasleiding

11. Plaats de mantel weer op het toestel

Breng de parkers weer aan.

In bedrijf nemen

1. Open de gaskraan;
2. Steek de stekker in het stopcontact. Het toestel zal met zijn opstartprogramma beginnen.

Alles gaat goed: Het display geeft aan:

Er is iets mis: Kijk op het display

Controleer de werking voor tapwater

Draai een warm waterkraan open en controleer of het toestel goed werkt. Meet de temperatuur aan het tappunt. Bij de nominale volumestroom is deze ongeveer 62°C.

Controleer de werking voor cv-gebruik

Zet de kamerthermostaat hoog en controleer of het toestel voor cv-bedrijf goed werkt.

Kamerthermostaat met aan/uitschakeling voor comfortstand

Stel menu-optie 0 goed in. Zie op bladzijde 29.

Instrueer de gebruiker

• In de ruimte waar de kamerthermostaat hangt, dienen alle radiatoren altijd open te staan.
• De eerste en de tweede week na de installatie van het toestel dienen de radiatoren nogmaals goed ontlucht te worden. Uitleg wordt gegeven in het gebruikersgedeelte van deze handleiding. Leg eventueel uit hoe bij de aanwezige vulkraan de cv-installatie gevuld dient te worden.

10.3 Het toestel afstemmen op de installatie

Optimalisatie van de cv-installatie

Fabrieksmatig zijn de instellingen afgestemd op veruit de meest voorkomende cv-installaties. Bij deze instellingen zal praktisch elke cv-installatie goed functioneren. Indien gewenst kan het toestel echter eenvoudig worden aangepast aan bijzondere situaties, zoals bij een WA-regeling. De ECONPACT heeft hiervoor de mogelijkheid om middels parameters het toestelgedrag aan te passen. Hieronder worden de mogelijkheden aangegeven.

Let op!

Alleen de installateur mag deze parameters wijzigen.

Inregelen cv-installatie

Om het huis comfortabel te verwarmen, dient de installatie ingeregeld te worden.

Een AAN/UIT thermostaat (T87F)

Als de kamerthermostaat een anticipatie-instelling heeft, stel deze dan op 0,12 A in.

Uitleg opwarmen voorraadvat vanaf serienr: 0220L.... Voorbeeld: Parameter 17 = 46 en Parameter 20 = 14 dan start het opwarmen van het voorraadvat bij 46°C en stopt bij 60°C. Let op ! De som van parameter 17 en 20 mag niet meer dan 70 zijn. Dan krijg je continu de d-storing.

Nr.	Display:	Parameter-functie: Standaard: (fabrieksinstelling)	Alternatief instelbaar:
1	1 Keuze	kamerthermostaat 0 = OpenTherm 1 = alleen AAN	N/UIT(indien niet aanwezig, kamerthermostaat automatische overschakeling op (regelfunctie Open-de AAN/UIT-kamerthermostaat) Therm niet actief)
2	2 Afstemming van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierondering van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print op toestelconfiguratie 1: Zie hierarchying van print of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top of the top.
									25 min.
									7 min.
									0 = niet continu draaien; gewone nadraaitijd geldt: (4)
									100%
									40°C
									100%
									30 sec.
									4 min. (was seconden)
									120 sec. (na drukken op + of -)
									90°C
									60%
									0 = uitgeschakeld (standaard)
									1 = ingeschakeld
									1 - 10
									20 - 40°C
									1 = modem
									30 - 60
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
									0 - 30
	8.	Bij A-toestel : Hysterese tapwater	Zie nummer 2!			0 - 30
		Bij C-toestel : Laagste temp. voorraadvat	Zie nummer 2!			0 - 60
		Regel ΔT tussen aanvoer- en retoursensor	Zie nummer 2!			1 - 30 (n.v.t.)
		Max. ΔT tussen aanvoer- en retoursensor	Zie nummer 2!			1 - 30
		ΔT tussen in/uitschakelen opwarmen tank (komt alleen te voorschijn bij Econpact C vanaf serienr. 0220L..... (DMF04A/B)) (parameter 2 = 1)	Zie nummer 2!			0 - 20°C

Parameters instellen

Als u het toestel wilt aanpassen aan de installatie of gebruikerswensen (zoals hiervoor beschreven), kunt u als volgt een parameter wijzigen. Het wijzigen van de parameters gaat als volgt:

• Druk minimaal 5 seconden tegelijk op + en Ⓜ.
  (Druk eerst op de + en dan op Ⓜ)
  Nu is de parameter-status actief.
• Bij het indrukken van Ⓜ doorloopt u de lijst met parameters.
• Het linker display geeft het parameternummer aan. In het rechter display wordt de waarde van de betreffende parameter zichtbaar.

Tabel 10.1 Parameterinstellingen

Het veranderen van de waarde:

1. Bij het zichtbaar zijn van de te wijzigen parameter dient u kort éénmaal op + of - te drukken. Het linker display zal gaan knipperen.
2. Nu kunt u met ⊕ of ⊖ de waarde van de parameter wijzigen.
3. Druk hierna kort éénmaal op © om de instelling vast in het geheugen te zetten.
4. Bij het weer opnieuw gelijktijdig indrukken van ⭕ en Ⓜ zal de normale bedrijfsstatus weer zichtbaar zijn. Als er 4 minuten geen toets meer wordt ingedrukt, gaat het display terug naar de normale bedrijfsstatus.

10.4 Uitleg van het bedieningspaneel

Uitleg van het bedieningspaneel

Achter de neerklapbare klep bevindt zich het bedienings- en uitleespaneel. U kunt de huidige bedrijfsstatus aflezen en een aantal instellingen wijzigen.

1 M Mode-toets

2 Functie-display

3 Temperatuur- en code-display

4 Toets

5 Enter-toets 6 R Reset-toets

Figuur 10.7. De drukmeter en het display.

8 Vlamindicator (licht op als het toestel in bedrijf is)

10 Toets 11 Manometer cv-installatie

Indicaties op het display tijdens normaal bedrijf

Links: Bedrijfssituatie Rechts: Temperaturen

Ruststand:

Cv-bedrijf:

Wachttijd voor cv, na cv-gebruik:

Tapwaterbedrijf:

Wachttijd voor cv, na tapwatervraag:

Cv-temperatuur

Cv-temperatuur

Temperatuur bij nadraaien

Taptemperatuur (cv-zijdig)*

Toesteltemperatuur

* De weergegeven temperatuur is cv-zijdig. De uitstromende tapwatertemperatuur is bij standaard setpoint ca. 60-65°C (bij nominale volumestroom).

Standaard setpoint tot serienr. 0220L..... : 62 Standaard setpoint vanaf serienr. 0220L..... : 58 De indicatie op het temperatuurdisplay is ca. 54-65°C.

Druk op de reset-toets bij A-storing

Met het indrukken van de reset-toets wordt de regelunit van het cv-toestel ontgrendeld en kan het toestel opnieuw worden opgestart. Dit kan uitsluitend bij een A-foutcode! U kunt dit enkele malen herhalen. Als de A-foutcode terug blijft komen, bel dan uw installateur.

Na het indrukken van de reset-toets kan het 10 seconden duren voordat het toestel weer in bedrijf gaat.

Druk op de enter-toets bij bevestiging

U kunt via het menu, dat u met de mode-toets door-loopt, een aantal instellingen wijzigen. Om uw wijziging effectief te maken, moet u op de enter-toets drukken.

Druk op mode-toets ⓄU doorloopt het menu.

Door steeds op de mode-toets te drukken doorloopt u het menu. U ziet nu de volgende menu-opties, en zolang u niet op de Ⓞ toets drukt, wordt er niets gewijzigd!

1. Instelling zomer-/winterstand (0 met punt) (mogelijk vanaf serienr 0220L.....)

0 Instelling comfortstand

1 Huidige cv-temperatuur / ingesteld cv-setpoint 2 Huidige tapwater-temperatuur (indirect) / ingesteld tapwater-setpoint

3 Huidige cv-temperatuur bij de retoursensor

4 Buitentemperatuur (indien aangesloten)

5 Rookgastemperatuur (optioneel)

6 Huidige waterdruk van de cv-installatie (n.v.t.)

7 Indicatie tapwaterhoeveelheid (l/min ± 10%)

8 Toerental van de ventilator (in % van het maximum)

9 Instelling stooklijn weersafhankelijke regeling (optie)

1. Modulatiepercentage cv-pomp (n.v.t.) (9 met punt) (geeft altijd een waarde aan; alleen effectief bij modulerende cv-pomp) (vanaf serienr 0220L.....)

Terugkeer naar normale bedrijfsstatus:

• Druk nogmaals op M of;

• Druk 4 minuten geen toets meer in.

Juiste instelling van menu-optie 0 t.b.v. kamerthermostaat met aan/uit-schakeling

Als er een kamerthermostaat met comfortschakelaar is aangesloten, dient de menu-optie 0 de juiste instelling te hebben. Er zijn twee mogelijkheden:

1. U heeft een AAN/UIT-schakelende thermostaat. De menu-optie 0 dient instelling 0 te hebben:

2. U heeft een OpenTherm-thermostaat. De menu-optie 0 dient instelling 1 te hebben. (standaard ingesteld)

U stelt de juiste parameter als volgt in:

Als u 2 x weer op Ⓥdrukt komt u bij menu-optie 0:

Druk op + of - Het linker display gaat nu knipperen.

Aanpassen van de ingestelde waarde kan door + of - in te drukken.

Hierna de keuze bevestigen door © (Enter) in te drukken. Het display geeft hierna de huidige cv-temperatuur aan.

U kunt in de handleiding van de thermostaat kijken wat de mogelijkheden zijn. U kunt in de handleiding van de thermostaat lezen of u een AAN/UIT-thermostaat of een OpenTherm-thermostaat heeft. De OpenTherm-thermostaten zijn te herkennen aan het volgende logo:

OpenTherm®

Let op! Speciale situatie bij zonneboilers!

Als u een zonneboiler heeft, zal deze boiler de comfortstand aan- en uitschakelen. Er is in deze situatie geen mogelijkheid om het handmatig te doen. Dit is in verband met gezondsheidsaspecten niet toegestaan.

10.5 Weersafhankelijk regelen met de WA-regeling van de toestelelektronica.

2 Temperatuurregeling met weersafhankelijke regeling zonder kamerthermostaat

Werking van deze regeling

Als u de geïntegreerde weersafhankelijke regeling activeert, zal het toestel volledig weersafhankelijk gaan regelen. Bij deze regeling kan in ieder vertrek afzonderlijk de ruimtetemperatuur worden geregeld m.b.v. de thermostaat ventielen op de radiatoren. De temperatuur van het cv-water, dat wordt aangeleverd, wordt door de WA-regeling bepaald. U hoeft geen kamerthermostaat aan te sluiten. Een doorverbinding in plaats van een AAN/UIT-kamerthermostaat is voldoende. Met deze regeling is echter geen nachtuitschakeling van het toestel mogelijk. Dit is wel het geval bij oplossing 3.

Voorwaarden voor deze regeling:

a. Bij deze regeling dienen op alle radiatoren en andere verwarmingselementen thermostatische geregelde ventielen op de radiatoren toegepast te zijn.
b. Als er overal thermostatisch geregelde ventielen op de radiatoren gemonteerd zijn, is een bypass noodzakelijk. Zie bladzijde 18 voor extra informatie.
c. Sluit een buitenvoeler aan. Dit dient een NTC 10kOhm sensor te zijn. Zie bladzijde 23 voor de aansluiting. (Monteren op noord- of noord-oostzijde van het huis).
d. Deze WA-regeling alleen activeren als er geen aparte WA-regelaar is aangesloten.

Zie paragraaf 10.6 voor het instellen van deze regeling.

3 Temperatuurregeling met weersafhankelijke regeling met kamerthermostaat

Omdat deze regeling naganoeg dezelfde is als nr. 3, geldt die informatie ook voor deze regeling, met als extra opmerking: Als er in plaats van een doorverbinding een (klok-)kamerthermostaat aangesloten is, kan deze worden gebruikt om tijdens afwezigheid of s'nachts de temperatuur in de gehele woning te verlagen, tot op de ingestelde waarde van bijv. 16°C.

Voorwaarden voor deze regeling:

Zie ook de voorwaarden a,b, c en d bij regeling 3. In combinatie met deze WA-regeling kan iedere kamer- thermostaat, zowel een AAN/UIT-schakelende (klok)thermostaat als een OpenTherm-(klok)-thermostaat worden gebruikt.

Instelling van de kamerthermostaat

Stel de temperatuur van de thermostaat zo in dat deze hoger is dan de instelling op de thermostatische radiator-ventielen.

Uitschakelen van het zelflerende aanwarmgedrag van de kamerthermostaat.

Sommige kamerthermostaten hebben een zelflerend aanwarmgedrag. Dit moet uitgeschakeld worden.

Omdat de ingestelde waarde op de kamerthermostaat nooit wordt bereikt, zal hij anders s'morgens steeds vroeger beginnen met het opwarmen van de woning.

Zie paragraaf 10.6 voor het instellen van deze regeling.

10.6 Instellen van de WA-regeling van de toestelelektronica.

Let op!

Bij aansluiting van een OpenTherm-kamerthermostaat dient parameter 1 van het installateursmenu anders in gesteld te worden. Anders werkt de WA-regeling niet! Deze andere instelling geldt niet voor een normale AAN/UIT-kamerthermostaat.

Dit is tegenstrijdig met de informatie op blz. 28, maar in combinatie met de WA-regeling moet dit zo ingesteld worden! Zie bladzijde 28 hoe je dit instelt.

Aangesloten thermostaat: Juiste instelling:

• AAN/UIT-thermostaat: Parameter 1 = 0
  (standaard instelling) ^*
• OpenTherm-thermostaat: Parameter 1 = 1
  (gewijzigde instelling) **

* Als er geen OpenTherm-kamerthermostaat is aangesloten, schakelt het toestel automatisch over naar de regeling voor een AAN/UIT-kamerthermostaat.
** Omdat bij de OpenTherm-kamerthermostaat de cv-regeling wordt overgenomen moet worden door de WA-regeling van het toestel, dient de modulerende werking van deze thermostaat voor de cv-installatie uitgeschakeld te worden. De andere extra mogelijkheden die deze kamerthermostaten kunnen bieden, blijven actief.

Activeren van de weersafhankelijke regeling.

Als u de waarde van parameter 13 van het installateurs-menu (of parameter 9 in het gebruikersmenu) verandert van 0 naar een waarde van 1 t/m 10, schakelt u de weerafhankelijke regeling aan. Standaard staat deze waarde op 0, waarbij de regeling is uitgeschakeld. Zie blz. 28 voor uitleg van de instelling van de parameter.

Advies over een juiste instelling

• Een installatie met uitsluitend radiatoren en of convectoren: kies stooklijn 9.
• Een installatie met vloer of wandverwarming samen met radiatoren en of convectoren: kies stooklijn 9.
• Bij een nageïsoleerde woning of een ruim bemeten cv-installatie kan de instelling over het algemeen wat lager worden ingesteld, bijv. 7 of 8.

Als het toestel aanschakelt, zal de regeling de cv-aanvoer-temperatuur gaan regelen volgens de cv-stijglijn (standaard instelling 2 °C/min.). De maximum cv-aanvoer-temperatuur is afhankelijk van de ingestelde stooklijn en de buitentemperatuur. Als deze maximum waarde bereikt is, zal de regeling het vermogen terugmoduleren naar de minimum stand en bij 5°C boven deze waarde schakelt het toestel uit.

Voetpuntinstelling.

U kunt deze instelling aanpassen, maar in principe is de standaard instelling (30°C) voor bijna alle cv-installaties een goede instelling. Als u de waarde toch wilt aanpas- sen, kan dit met parameter 14 van het installateurs-menu, (Zie blz. 28 voor uitleg van de instelling)

Invloed van het cv-setpoint op de stooklijnen

Standaard staat dit setpoint op 90. Als het naar beneden bijgesteld wordt, zal de maximum cv-temperatuur beperkt worden. Deze waarde moet ingesteld worden op de ontwerptemperatuur van de installatie. Meestal is dit 90°C.

10.7 Weersafhankelijk regelen met de Agpo Modulation klokthermostaat

De Agpo Modulation klokthermostaat heeft een ingebouwde weersafhankelijke regeling. In combinatie met een aangesloten buitenvoeler op de Econpact kan deze thermostaat de installatie volledig weersafhankelijk regelen. De thermostaat krijgt de buitentemperatuur via de het OpenTherm-communicatie signaal doorgegeven vanaf de Econpact.

Voorwaarden voor deze regeling:

a. Bij deze regeling dienen op alle radiatoren en andere verwarmingselementen thermostatische geregelde ventielen op de radiatoren toegepast te zijn.

b. Als er overal thermostatisch geregelde ventielen op de radiatoren gemonteerd zijn, is een bypass noodzakelijk. Zie bladzijde 18 voor extra informatie.

c. Sluit een buitenvoeler aan. Dit dient een NTC 10kOhm sensor te zijn. Zie bladzijde 23 voor de aansluiting. (Monteren op noord- of noord-oostzijde van het huis).

Let op! Gebruik de WA-regeling van de Econpact niet!

De Econpact heeft een eigen, geïntegreerde weersafhankelijke regeling. Als u echter de Agpo Modulation klokthermostaat gebruikt, mag u de WA-regeling van de Econpact absoluut niet activeren. Twee regelingen tegelijk werkt niet.

1 Aansluiting van de Agpo Modulation klokthermostaat

Zie voor de aansluiting van deze thermostaat op blz. 23.

Omdat de Econpact standaard de goede instelling voor dit type thermostaat heeft, hoeft u hiervoor niets aparts in te stellen.

2. Activeren van de weersafhankelijke regeling.

Op de achterzijde van de Agpo Modulation zitten 4 dipswitches. Zet switch 1 op ON om de weersafhankelijke regeling te activeren.

3. WA-regeling met ruimtetemperatuurcompensatie.

Omdat deze compensatieregeling afhankelijkheid creëert van zoninvloed in de woning, adviseren wij om deze regeling niet te gebruiken. Schakel deze regeling uit door swith 2 op ON te zetten.

4. Schakel het zelflerende aanwarmgedrag van de Agpo Modulation uit.

Zet switch 3 op ON om het zelflerende aanwarmgedrag uit te schakelen. Dit is nodig, omdat de ingestelde waarde op de kamerthermostaat nooit wordt bereikt. Als dit niet wordt uitgeschakeld, zal hij s'morgens steeds vroeger beginnen met het opwarmen van de woning.

5. Instelling van de stooklijnen.

U kunt de stooklijnen van de thermostaat instellen. U kunt het installateursmenu oproepen door enige seconden tegelijkertijd op de knoppen "opstaan" en "slapen" te drukken. De parameter HC xx is de instelling van de stooklijn. Standaard staat deze op 16.

Kijk voor meer informatie in de handleiding van deze thermostaat.

Instelling van de kamerthermostaat

Programmeer de temperatuur van de thermostaat zo dat deze hoger is dan de instelling op de thermostatische radiatorventielen.

11. INSPECTIE EN AFSTELLEN

De Agpo HR ECONPACT is een onderhoudsarm toestel. Onder normale omstandigheden heeft het toestel periodiek een minimum aan onderhoud nodig. Aan de brander of warmtewisselaar is geen jaarlijks preventief onderhoud nodig. Wanneer er sprake is van een sterke vervuiling van de toegevoerde verbrandingslucht kan het onderhoud worden uitgebreid.

Waarschuwing!

In het toestel zijn componenten aanwezig die aangesloten zijn op een spanning van 230V. Dit zijn onder andere beide pompen, de print, de maximaalthermostaat, de transformator, het gasblok en de branderautomaat.

Als het toestel nog korte tijd geleden heeft gefunctioneerd, kunnen diverse componenten zoals de wisselaar, het branderbed en de watertransporterende pijpen een hoge temperatuur hebben.

Raadpleeg de gebruiker of deze nog opmerkingen heeft over de werking van het toestel.

Uit bedrijf nemen

1. Neem de stekker (230V) uit het stopcontact;
2. Demonteer de mantel; Demonteer tevens de kap van de gesloten kast;

Figuur 11.1. Het verwijderen van de mantel

• Schroef de parkers aan de onderzijde van het toestel los;
• Open de bedieningsklep;
• Kantel de mantel aan de onderzijde naar voren en til deze uit zijn ophangpunten.

Controles

Het reinigen van de condensopvang en afvoer.

1. Maak het inspectieluik van de condensopvangbak los en controleer op vervuiling.
   Let op! Er kan water uit komen. Indien nodig: Reinig de opvangbak (met een smalle borstel). Monteer het inspectieluik weer op zijn plaats: Let op de pakking!

Let op bij montage!

Met de pijlrichting naar boven
Figuur 11.2. Inspectieluik van de condensopvangbak

1. Leeg de vuilopvangbeker onder het sifon. Lees eventueel de instructie op bladzijde 10.
2. Stop de condensafvoerslang van het toestelsifon weer op de juiste manier in de rioolsifon.
3. Bevestig de mantel weer op z'n plaats. Vergeet niet om de parkers weer aan te brengen (in verband met de elektrische veiligheid)
4. Steek de stekker weer in het stopcontact.

De onderdelen achter de elektra-kast zijn bereikbaar door deze naar voren te kantelen.

Figuur 11.3. Naar voren kantelen van de elektrakast

Controleer de werking op cv.

Zet de kamerthermostaat vragend en controleer de werking voor cv. Omdat de cv-pomp iedere 24 uur even bekrachtigd wordt kan deze in principe niet vast gaan zitten.

Controleer de werking op tapwater

Open een warm waterkraan en meet de volumestroom en temperatuur. (zie technische specificaties op blz. 39).

Controleer of het luchttoevoer- en rookgasafvoersysteem in een goede staat verkeerd.

pH-meting

Indien er een vloerverwarming op deze installatie is aangesloten, controleer dan eventueel de zuurgraad van het cv-water. De pH-waarde moet tussen de 5 en 8 zitten.

12. STORINGEN EN SERVICE-ONDERDELEN

Het toestel wordt door ingebouwde elektronica volledig aangestuurd en gecontroleerd. Als er ergens in het toestel een storing wordt gesignaleerd zal het toestel, afhankelijk van de soort storing, uitschakelen en een foutcode weergeven op het display. Aan de meeste storingen zijn foutcodes verbonden (3 categoriën).

12.1 Storingslijst met mogelijke oorzaken en oplossingen

Vergrendelende codes

Het toestel is vergrendeld. De oorzaak dient opgelost te worden, waarna de reset-toets Ⓡ ingedrukt dient te worden om het toestel weer op te starten.

Geen ionisatie-signaal (tijdens ontsteken)

• Controleer of de gaskraan open staat; Is de juiste branderautomaat gemonteerd? (voor de ECONPACT 125/127/135/225/235)
• Controleer de contacten van de ionisatiepen;
• Controleer de werking van de gloei-ontsteking; De gloei-ontsteker, branderautomaat of hoofdprint kan defect zijn.
• Controleer de gasvoordruk; Ontlucht gasleiding;
• Controleer of het gasblok gas naar de brander doorlaat. Controleer gasdruk bij opstarten.
• Controleer of het slangetje van de ventilator naar het gasblok is aangesloten en niet onderbroken is; Mogelijk is het gasblok defect.
• Controleer de werking van de ventilator.
• Controleer of het condenswater goed weg kan lopen. Reinig eventueel het sifon.

Maximaalthermostaat in werking

• Controleer de werking van de beide pompen;
• Controleer in de historie-gegevens of er geen L-storing is geweest en of regelmatig F8 storingen voorkomen. Herstel de oorzaak van deze storing.
• Controleer juiste werking maximaalthermostaat Bij temperatuur < 100°C: contact; Bij temperatuur > 100°C: open contact; Bij defect vervangen. Let op: 230V!

Te hoge temperatuur van rookgassen

- 3 maal binnen 24 uur waargenomen. Deze sensor is standaard niet gemonteerd.

Binnen 2 minuten drie maal verlies van vlamsignaal gesignaleerd

• Controleer de aansluiting van de ionisatiepen;
• Controleer de weerstand van rookgasafvoer en lucht toevoersysteem (verwijder ter controle de dop in de luchttoevoer)
• Controleer de condensafvoer; Reinig eventueel de sifon. Dek de elektrakast goed af. Demonteer het inspectieluik op de condensopvangbak. Er kan water uit kommen!
• Controleer bij een slecht en onregelmatig brandende brander het branderbed.

Na 1 minuut geen ionisatie-signaal

• Controleer de bedrading tussen de branderautomaat en de hoofdprint. Druk op Ⓡ.
• Als de storing blijft: Vervang de print.

Blokkerende codes

Het toestel is geblokkeerd. De oorzaak zal, afhankelijk van de soort storing, of door de gebruiker of vanzelf worden opgelost. Hierna zal het toestel vanzelf, zonder dat de reset-toets ingedrukt dient te worden, weer in bedrijf komen.

Waterdruk van de cv-installatie is te laag

• De druk in de cv-installatie is te laag. Breng de installatie weer op voldoende druk (1,5 bar).
• Controleer bij voldoende druk of de watergebrekschakelaar in orde is.
• Controleer of op aansluiting 10 en 12 van connector x6 een weerstand van 10k Ohm gemonteerd zit.

Ventilatorfout

• Controleer de bevestiging van de stekker op het printje van de ventilator;
• Controleer de werking van de ventilator. (als de ventilator vervangen dient te worden mag deze elektrisch niet losgenomen worden als er nog spanning (230V) op het toestel staat)

Te hoge rookgas-temperatuur

De rookgas-sensor meet een te hoge rookgastemperatuur (>80°C). Deze sensor is niet standaard gemonteerd (optioneel)

Te hoge cv-watertemperatuur

• De temperatuur van de cv-aanvoerleiding voor de wisselaar is hoger dan 99°C geworden. Controleer of de doorstroming van de cv-installatie in orde is; Als de temperatuur beneden de 90°C komt zal het toestel bij aanwezige warmtevraag weer ontsteken.
• Controleer de werking van de cv-pomp;

Te hoge cv-retour temperatuur

• De temperatuur van de cv-retourleiding na de wisselaar is hoger dan 99°C geworden. Controleer of de doorstroming van de cv-installatie in orde is; Als de temperatuur beneden de 90°C komt zal het toestel bij aanwezige warmtevraag weer ontsteken.
• Controleer de werking van de pomp.

Cv-aanvoersensor fout: Niet aangesloten of defect

• Controleer of stekkertjes goed op de sensor zijn aangesloten;
• Controleer of de sensor niet defect is. De weerstand bij 25°C dient ca 10 kOhm te zijn.

Cv-retoursensor fout: Niet aangesloten of defect

• Controleer of stekkertjes goed op de sensor zijn aangesloten
• Controleer of de sensor niet defect is. De weerstand bij 25°C dient ca 10 kOhm te zijn.

Tapwatersensor fout: Niet aangesloten of defect

• Controleer of de stekkertjes goed op de sensor zijn aangesloten;
• Controleer of de sensor niet defect is. De weerstand bij 25°C dient ca 10 kOhm te zijn

Rookgas-sensorfout

• Deze sensor is standaard niet gemonteerd.
• Controleer of op aansluiting 1-2 van connector X7 op de hoofdprint een weerstand van 10kOhm is geplaatst.

Buitenvoeler fout

• Indien buitenvoeler aangesloten: Controleer of de aansluitingen op de sensor in orde zijn. Mogelijk is de sensor defect. (NTC 10kOhm)
• Indien de buitenvoeler niet is aangesloten: Er is een verkeerde verbinding of kortsluiting op aansluiting 7-8 van de toestelconnector. Bij een open contact zal deze storing niet optreden.

Te hoge waterdruk

- Kan alleen voorkomen als er een waterdruksensor gemonteerd is. (optioneel) Als de druk lager dan 2,5 bar wordt zal deze fout zich vanzelf opheffen. Standaard is er echter een watergebrekschakelaar gemonteerd, waarbij deze fout niet voor kan komen.

Interne printfout

- Deze fout treedt direct op als er spanning op het toestel wordt gezet en de interne software wordt getest. Bij deze fout is de print defect. (fout met de EEPROM) Vervang de print.

Interne printfout

- Deze fout treedt direct op als er spanning op het toestel wordt gezet en de interne software wordt getest. Bij deze fout is de print defect. (fout met de RAM) Vervang de print.

Interne printfout

- Deze fout treedt direct op als er spanning op het toestel wordt gezet en de interne software wordt getest. Bij deze fout is de print defect. (fout met de EEPROM) Vervang de print.

De delta-T is hoger dan de ingestelde waarde geweest. Dit is het geval als de watercirculatie niet voldoende is. Ook als de brander uit is zullen ze blijven knipperen.

Pas bij de volgende wamtevraag zal dit overgaan. Er is in deze situatie wel warmtevraag mogelijk.

Controleer of alle radiatorkranen openstaan en als er een bypass is gemonteerd, controleer deze.

Temperatuur tapwatersensor te hoog

- Controleer de som van parameter 17 en 20 niet hoger is dan 70, pas dit zonodig aan. Zie voor uitleg op blz. 28. - De water inlaattemperatuur kan hoog zijn, bv. bij een zonneboiler. Deze code is uitsluitend een signalering. Het toestel blijft echter normaal functioneren.

Elektrische weerstand van de sensoren

°C Ohm				°C Ohm				°C Ohm
0	32	.150	35	6.5	30	70	1.750
5	26	.310	40	5.3	30	75	1.480
10	19	.860	45	4.3	70	80	1.260
15	15	.890	50	3.6	600	90	920
20	12	.490	55	2.9	90	95	790
25	10	.000	60	2.4	90	100	680
30	8	.060	65	2.0	90

Controle op juiste werking van sensoren

• Open een warmwaterkraan; Sluit deze na 10 seconden;
• Controleer, nadat de brander is uitgeschakeld, de temperaturen c, t en r (na drukken op M) De temperaturen moeten ongeveer aan elkaar gelijk zijn.

12.2 Uitlezen van de historie: opslag van opgetreden storingen

ledere storing wordt in het geheugen van de automaat opgeslagen (maximaal 10). Om een goede analyse te maken van het functioneren van het toestel, is het mogelijk om de storingsstatus te bekijken. Dit kan als volgt:

Uitlezen van de storingen

1. Druk gedurende 5 seconden tegelijk op - en . (Druk eerst op de - en dan op de ).
   Nu zal de historie-status actief worden. Als u herhaaldelijk op M drukt, zijn er achtereenvolgens 10 fout-codes te zien. In het linker display zal een volg-cijfer te zien zijn. In het rechter display zijn de fout-codes te zien.(zonder bijbehorende letter)
2. Druk op Ⓑ . De voorlaatste fout-code wordt vermeld.
3. Druk op +om weer terug te gaan.

Om weer terug te komen in het normale bedrijfsprogramma dient u nogmaals de beide knoppen 5 seconden in te drukken. Eerst en dan M). Als u gedurende ca. 4 min. geen toets meer in drukt, zal het display vanzelf in z'n normale bedrijfstatus komen.

12.3 Overzicht van het toestel en service-onderdelen

Figuur 12.1. Overzicht van de ECONPACT 127C / 135C

	artikelnr.:		artikelnr.:
5. Gesloten ruimte		82. Ionisatiepen ...... 3286409
6. Bedieningspaneel		83. Branderautomaat ...... 3287134
7. Gastoevoer		101. Print DMF04 ......	3287414
8. Warm waterleiding		Zekering 3,15 AT (p.10st) ......	3286098
9. Koud waterleiding		Zekering 2,0 AT (p.10st) ......	3286099
10. Aanvoer-cv		114. Laagwaterdrukbeveiliging kompleet ......	3286404
11. Retour-cv		130. Tapwaterpomp 127C ......	3287405
14. Overstortventiel ...... 3250012		Tapwaterpomp 135C ......	3286405
16. Ventilator ...... 3286301		136. Stromingssensor t/m serienr. 0039L ......	3285011
Pakking ventilator-mengbuis ...... 3287025		Stromingssensor haaks na serienr. 0039L ......	3287011
19. Verbrandingskamer		145. Manometer ......	3287108
21. Gasinspuiter		154. Sifon
22. Branderbed ...... 3286492		161. Warmtewisselaar tapwater 127C ......	3286102
29. Toesteluitgang verbrandingsgassen		Warmtewisselaar tapwater 135C ......	3286010
32. Toestelcv-pomp 127C ...... 3287405		179. Terugslagklep intern 3/4" ......	3286107
Toestelcv-pomp 135C ...... 3286405		Terugslagklep 1"/22knel......	3287106
34. Sensor NTC (opklik) 22mm ...... 3286130		186. Sensor NTC (opklik) 22mm ......	3286130
35. Leiding cv-aanvoer + luchtafscheider ...... 3286456		188. Gloeiplug + bevestigingsset ......	3286410
36. Automatische ontluchter ...... 3286101		194. Wisselaar tapwater ......	3286102
Pakking t.b.v. autom. ontluchter ...... 3286180		195. Voorraadvat (cv-zijdig)
37. Zeef t.b.v. stromingssensor t/m serienr 0039L ...... 3250072		196. Condensopvangbak
Zeef t.b.v. stromingssensor na serienr 0039L ...... 3287072		197. Handontluchter
39. Hoeveelheidsbegrenzer		200. Ontluchtkraan 1/4" buitendraad ......	3286104
42. Temperatuursensor (warm tapwater) ...... 3286130		202. Trafo 70VA ......	3286136
44. Gasblok VK4115V kompleet ...... 3286201		204. Pc-aansluiting
Pakking (kurk) t.b.v. gasblok ...... 3286190		207. Toestelconnector
49. Beveiliging 100 °C ...... 3286132		230V voedingskabel inclusief stekker ......	3286644
68. Elektrakast met print

13.1 Werking van het toestel

Figuur 13.1 Het principeschema van de ECONPACT 127C / 135

Werking voor de cv-installatie

Aansturing

Als de kamerthermostaat warmtevraag creëert, zal het toestel ontsteken. Als het toestel in de wachttijd staat (na cv-of tapwatervraag) of als het functioneert voor tapwaterwerking, zal het pas ontsteken wanneer deze condities zijn opgeheven. Op het display is bij cv-werking een -c- te zien.

Waterstroom

Als de cv-pomp (32) in werking is, stroomt het opgewarmde cv-water uit de wisselaar (161) naar de cv-installatie en via de retourleiding weer terug. Als de toestel-cv-pomp in werking is, zal de interne keerklep in de leiding tussen het voorraadvat (195) en de tapwaterpomp (130) zich sluiten, zodat er geen water door het tapwater-circuit kan lopen.

Werking voor tapwater verwarming

Aansturing

Er zijn twee manieren waarop het toestel kan gaan werken op tapwaterbedrijf:

1. Via de flowsensor (136): Er wordt water getapt;

2. Via de warmhoudstand: De tapwatersensor (42) meet dat de temperatuur van het voorraadvat (195) onder zijn ingestelde waarde is gekomen en het vat wordt bijgewarmd.

3. Gesloten ruimte

4. Display
5. Gastoevoer
6. Uitlaat warm tapwater
7. Toevoer koud tapwater
8. Aanvoer-cv
9. Retour-cv
10. Overstortventiel cv-zijdig
11. Ventilator
12. Verbrandingskamer
13. Toesteluitgang verbrandingsgassen
14. Toestel cv-pomp
15. Temperatuursensor (cv-aanvoer)
16. Luchtafscheider
17. Automatische vlotterontluchter
18. Temperatuursensor voor warm tapwater
19. Gasblok
20. Maximaalthermostaat
21. Elektrakast
22. Ionisatie-elektrode
23. Branderautomaat
24. Print
25. Watergebrekschakelaar
26. Tapwaterpomp
27. Stromingssensor voor warm water
28. Manometer
29. Condenserende warmtewisselaar cv
30. Terugslagklep (interne en externe)
31. Temperatuursensor (cv-retour)
32. Gloeionsteker
33. Sifon
34. Warmtewisselaar tapwater
35. Voorraadvat.
36. Condensopvangbak
37. Handontluchter
38. Siliconen-slang (voor pneumatisch signaal)
39. Afdichtdop
40. Aftapkraan cv-water
41. Mengkamer
42. Transformer 230V/24V
43. Pc-aansluiting
44. Toestelconnector

Tapwatervraag heeft altijd voorrang op werking voor de cv-installatie. Als het toestel in werking is voor de cv-installatie, zal er bij een vraag voor tapwaterverwarming direct worden overgeschakeld.

Op het display is bij werking voor tapwater een -t- te zien.

Waterstroom

Het opwarmen van het tapwater gebeurt via een cv-zijdige circulatie van het water. Het cv-water wordt door de tapwaterpomp (130) door de warmtewisselaar (161) gepompt, waar het wordt verwarmd. Daarna zal het water door de tapwater warmtewisselaar (194) stromen, waar het cv-water zijn warmte afgeeft aan het langststromende tapwater. Om snel warmwater te kunnen leveren, is er een cv-zijdig voorraadvat (195) ingebouwd, die samen met een snelle ontsteking van de brander het tapwater snel op de gewenste temperatuur brengt. Het voorraadvat wordt na iedere tapping weer naverwarmd, zodat het toestel bij de volgende tapwatervraag weer snel warm water kan leveren. Als er lange tijd geen warm water wordt gebruikt, zal de regeling van het toestel ervoor zorgen dat in korte tijd (op laagvermogen) het voorraadvat weer op temperatuur wordt gebracht.

Door de combinatie van warmtewisselaar voor tapwater (194) en de plaats van de tapwatersensor (42), kan de werkelijk uitstromende watertemperatuur en de door de sensor gemeten watertemperatuur enkele graden verschillen.

Opstartcyclus

1. De stekker wordt in het stopcontact gestoken.
2. De ventilator (16) draait ca. 45 sec. op het maximum toerental. (aanduiding FHI);
3. Tegelijkertijd draaien de beide pompen (32 en 130) (30 sec. aan, 15 sec. uit)

Afhankelijk van de omstandigheden, eindigt het opstarten in de volgende situatie:

-0- standby (ruststand);
-t- werking voor tapwater (ook opwarmen voorraadvat)
-c- werking voor de cv-installatie;

A/E/L storing.

Ontsteking

Ontstekingsprocedure:

1. Warmtevraag aanwezig:
   -t- : tapwaterverwarming of verwarming voorraadvat;
   -c- : centrale verwarming.

2. • bij tapwatervraag gaat de tapwaterpomp (130) draaien;

3. bij cv-vraag gaat de cv-pomp draaien (32).
4. De ventilator (16) wordt bekrachtigd.
5. De gloeionsteker (188) gaat gloeien. (ca. 2 sec. na ventilator-bekrachtiging)
6. Het gasblok (44) opent de gastoevoer. (ca. 4 sec. na ventilator-bekrachtiging)
7. Na de ventilator wordt het gas in de luchtstroom gespoten, waarna wordt verdeeld en gemengd.
8. Bij de brander wordt het mengsel door gloeionsteker (188) ontstoken, waarna de verbrandingsgassen via de wisselaar (161) hun warmte aan het langsstromende water overdragen.
9. De gloeionsteker schakelt uit als er ionisatiesignaal is. Dit signaal wordt met de ionisatie-elektrode (82) gemeten. De brander moet in maximaal 10 seconden na het openen van de gasklep ontsteken. Indien dit niet gebeurt, gaat het toestel op vlamstoring (A01). Als het ionisatie-signaal wordt gemeten, zal er een punt op het display verschijnen.
10. Na een goed verlopen start zal de ventilator de eerste 5 seconden op minimaal 60% van zijn vermogen blijven draaien.
11. Hierna volgt vrijgave van de regeling.

Herstart

Als het ionisatiesignaal wegvalt, doet de brander nog een ontsteekpoging. Na de start, maximaal twee keer extra (binnen 2 minuten). Dit geldt ook tijdens normaal bedrijf. Als het herstarten niet lukt, valt het in A04-storing.

Werking van de modulatie

Vanuit de hoofdprint wordt het toerental van de ventilator (16) geregeld. Door de pneumatische koppeling via het siliconen slangetje (198) wordt het gasblok (44) voorzien van een pneumatisch signaal en wordt de gasregelklep open gestuurd. Hoe groter het toerental van de ventilator, hoe hoger de druk in het slangetje en andersom. Deze druk wordt in het gasblok als signaal gebruikt om meer of minder gas te geven. Door deze directe koppeling blijft de gas/luchtverhouding 1:1. Bij een aangesloten AAN/UIT-thermostaat bepaald de toestelregeling zelf op welk vermogen het toestel warmte aflevert. Bij een aangesloten OpenTherm-regelaar bepaalt deze regelaar op welk vermogen het toestel werkt.

Einde warmtevraag

1. Gasblok (44) stopt de gastoevoer;
2. De ventilator (16) draait 20 seconden na;
3. Na cv-verwarming draait de cv-pomp 7 minuten na (afhankelijk van de instelling); Na tapwaterverwarming draait de tapwaterpomp 2 minuten na. (instelbare parameter)

Wachttijden

Na tapwatervraag schakelt het toestel pas na een wacht- tijd van 2 minuten eventueel over op cv-bedrijf. Het display geeft een -p- aan. (instelbare parameter)

Wachttijd voor cv / anti-pendelcyclus

Als de cv-aanvoertemperatuur 5°C boven het setpoint komt, schakelt de brander uit. Pas als de temperatuur 10°C is gezakt, kan het toestel na 4 minuten weer inkom- men (instelbare parameter). Op het display is nu een -q- te zien.

Directe beveiligingen

Ionisatie-elektrode (82)

Gedurende het ontsteken en branden zal de ionisatie-elektrode (82) controleren of de vlam aanwezig blijft. De punt op het functiedisplay geeft aan of dit signaal aanwezig is. Als het signaal er niet is of wegvalt, zal het toestel in A01-storing gaan. Deze storing is middels de RESET-toets op te heffen.

Delta-T beveiliging warmtewisselaar (34 en 186)

Om de warmtewisselaar (161) te beveiligen tegen een te groot temperatuurverschil, wordt het temperatuurverschil tussen de cv-aanvoer- en cv-retoursensor gemeten.

Bij overschrijding van dit temperatuurverschil wordt het vermogen teruggemoduleerd (evt. naar laagstand) (instelling: 22°C; instelbaar tussen 15 - 35°C)

Maximaalthermostaat (49)

Als deze thermostaat een cv-aanvoertemperatuur van meer dan 100°C meet, valt het toestel in een A02-storing.

Laagwaterdrukbeveiliging (114)

Als de waterdruk onder de ca. 0,9 bar komt, zal het toestel uitschakelen en in een F5-storing gaan staan.

Als de druk weer voldoende is, zal deze storing automatisch opgeheven worden.

Overstortventiel cv-zijdig (14)

Dit overstortventiel zal bij een cv-druk die hoger is dan 3 bar inwerking treden.

Vorstbeveiliging (34)

Het toestel wordt d.m.v. een vorstbeveiligingsfunctie via de cv-aanvoersensor (34) beveiligd tegen bevriezing. Als de temperatuur bij deze sensor onder de 4°C komt, zal het toestel op laagstand gaan branden en na een temperatuurverhoging tot 15°C weer uitschakelen.

Voorkomen van het vastzitten van de cv-pomp (32)

Om te voorkomen dat de cv-pomp (32) in de zomerperiode vast gaat zitten, zal deze iedere 24 uur enkele seconden bekrachtigd worden.

13.2 Extern beschikbare opvoerhoogte

Bij de installatie van het toestel dient m.b.t. de pompen op twee zaken gelet te worden:

1. De tapwaterpomp moet altijd op maximaal staan. (als er geen schakelaar op zit staat hij maximaal)
2. De cv-pomp moet de weerstand van de aangesloten cv-installatie kunnen overwinnen en bij het werkpunt van die weerstand dient de stroming voldoende te blijven.

Werkpunt, opvoerhoogte en weerstand

Het werkpunt van een installatie is het punt waar de totale weerstand van het toestel en de installatie in evenwicht is met de opbrengst van de pomp. Dit werkpunt wordt gekenmerkt door een bepaalde volumestroom en een druk. Deze druk is het drukverlies van het totale systeem. Het werkpunt ligt op de lijn in de pompkarakteristiek.

Er dient i.v.m. deze volumestroom op twee zaken gelet te worden:

1. De weerstand van de cv-installatie mag niet te groot worden, omdat de doorstroming dan te beperkt wordt. Het temperatuurverschil over de wisselaar moet 22°C kunnen zijn. (voor max. vemogen bij 80/60°C) Als de weerstand van de cv-installatie klein is, kan de pomp 1 of 2 standen terug worden gezet.

2. De volumestroom dient minimaal 200l/h te zijn. Bij een cv-installatie met alleen thermostatische radiatorkranen dient daarom een bypass geïnstalleerd te worden die hiervoor zorgt.

De externe beschikbare opvoerhoogte

Uitleg van de grafiek

In de grafiek wordt de extern beschikbare pompopvoerhoogte weergegeven. Dit is dus geen grafiek met de pompopvoerhoogte van de pomp alleen. De weerstand van het toestel is van de pompopvoerhoogte afgetrokken en wat overblijft is de externbeschikbare pompopvoerhoogte, ook wel genoemd:

• pomp-opvoerhoogte min de weerstand toestel (cv-zijdig).
• maximaal toelaatbare weerstand van het aangesloten cv-systeem.
• restopvoerhoogte.

13.3 Tapwaterzijdig drukverlies

Het tapwaterzijdig drukverlies

Als de hoeveelheid doorstromend tapwater in het toestel toeneemt, zal ook het drukverlies (weerstand) over het toestel toenemen. Dit drukverlies wordt grotendeels bepaald door de hoeveelheidsbegrenzer. Als de kraan helemaal open wordt gedraaid, zal de volgende situatie zich voordoen.

De waterdruk voor het toestel zal in evenwicht komen met het totale drukverlies over het toestel (de hoeveelheidsbegrenzer), inclusief het leidingsysteem met de kraan. Bij dit evenwicht, het werkpunt, hoort een volumestroom. De weerstand van de hoeveelheidsbegrenzer is zo gekozen dat de nominale volumestroom bij de meest voorkomende voordruk ligt.

Wat te doen bij een te lage voordruk

Als de voordruk bij het toestel te laag is, bijvoorbeeld bij hoogbouw, zal het evenwicht te ver verschuiven, waardoor de volumestroom minder wordt.

Om de volumestroom weer te vergroten moet de hoeveelheidsbegrenzer uit het toestel worden verwijderd. Het gevolg hiervan is dat het evenwicht weer te ver naar de andere kant verschuift, waardoor de volumestroom weer veel te groot wordt. Plaats een instelbaar kraantje om de volumestroom nu goed in te kunnen stellen.

Tapwaterzijdig drukverlies ECONPACT 127C

Tapwaterzijdig drukverlies ECONPACT 135C

1. Het drukverlies met hoeveelheidsbegrenzer.
2. Het drukverlies zonder hoeveelheidsbegrenzer.

Specifikaties eenheid Econpact 127	C Econpact 135C
Capaciteitnominale belasting (G25; b.w.) kW 28,0 - 8,3 35,0 - 10,4 b.w. = bovenwaarde(o.w.) kW 25,2 - 7,5 31,5 - 9,4 o.w. = onderwaardemodulatiebereik % 30 - 100 30 - 100
Centrale verwarmingnominaal vermogen 80/60°C50/30°Cvollastrendement (CE) o.w. (b.w.) 80/60°Cvollastrendement (CE) o.w. (b.w.) 50/30°Claagstandrendement (CE) o.w. (b.w.) 36/30°Cregelingwaterinhoud cv-zijdigtoelaatbare waterdrukcv-aanvoertemperatuur (instelbereik)begrenzing cv-zijdig vermogen (bereik)	kWkW 27,0 - 8,1 33,5 - 10,2%%%I.bar°C%	24,9 - 7,4299,0 (89,1)107,2 (96,5)109,5 (98,6)modulerend7,0 7,03,0 - 1,090 (30 - 90)100 (40 - 100)	31,3 - 9,399,6 (89,6)106,2 (95,6)109,8 (98,8)modulerend3,0 - 1,090 (30 - 90)100 (40 - 100)
Tapwatervermogenvoorraad (cv-zijdig)nom. tapdebiet ( ± 62°C )aangepast tapdebiet (bij 40°C)tapdrempelwatertemperatuur (fabrieks-setpoint)warmwatersetpoint (Instelbereik)cv-/warmwateromschakelingwaterinhoud tapwater-zijdigtoelaatbare max. tapwaterdruk	kW 24,9 - 7,4 31,3 - 9,3I.I/min.I/min.I/min.°Cl.bar	6,5 6,5 ± 6,5 ± 11 ± 1,0 ± 62 (58) 40-80dubbele pomp0,2 0,210	± 8,0 ± 13,5 ± 1,0 ± 62 (58) 40 - 80dubbele pomp10
GaskeurlabelsHoog Rendement 107Schone VerbrandingNaverwarmen ZonneboilerComfort Warm water		HR107 (EPN=0,95)SV SVNZCW3	HR107 (EPN-rekenwaarde = 0,95)NZCW4
Brandertechniekontstekingbranderdruk (G25; min - max)gasvoordruk (G25; tolerantie)gasverbruik (G25; max.)branderdruk (G31; min - max)gasvoordruk (G31)gasverbruik (G31; max.)max. weerstand LTV/RGANO x emissiewaarde (n=1; vollast)toestel-categorietoestel-klasse	mbarmbarm3/h (l/min)mbarmbarm3/h (l/min)m. pijplengte( φ 80mm )ppm (mg/m 9 )	gloeionsteker1 - 825 (20 - 30)2,9 (48,2)1 - 830 - 501,0 (16,4)9228,8II2L3PC13, C33, C43C53, C63, C83	gloeionsteker1 - 8 (G25 = aardgas)25 (20 - 30)3,6 (60,2)1 - 8 (G31 = propaan)30 - 501,2 (20,4)5528,8II2L3PC13, C33, C43C53, C63, C83
Elektrischvoedinganticipatie instelling aan/uit kamerthermostaatkamerthermostaatpanningmodulerende kamerthermostaatopgenomen vermogen (rust / max.) WIP-klasse (* 44 bij vaste 230 V aansluiting)zekeringenvlamsignaal (fase-ongevoelige automaat)	V / HzAmp.V (~)12 / 150Amp.micro Amp.	230 / 500,1224OpenTherm (5V)12 / 15042 - 44*3,15 en 2 (traag)0,5 (laagstand)	230 / 500,1224OpenTherm (5V)42 - 44*3,15 en 2 (traag)0,5 (laagstand)
Constructieve informatiegewichtafmetingen (h*b*d)cv-retouraansluitingcv-aanvoeraansluitingtapwateraansluitingengasaansluitingrookgasafvoeraansluitingluchttoevoeraansluitingmateriaal warmtewisselaarmateriaal brander	kgmmømminchinchinchømmø mm	45,2720*460*28422 (3 cm lang)R1R1/2R1/28080*aluminium aluminiumkeramisch	46,6720*460*28422 (3 cm lang)R 1 (incl. terugslagklep 22 mm knel)R 1/2 (incl. aansluitpijpen: ø15 mm,ca. 30 cm lang)R 1/2 (incl. aansluitpijpen: ø15 mm,ca. 30 cm lang)8080 (*2 mogelijkheden en concentrisch)keramisch

13.5 Elektrisch aansluitschema en aansluitingen op de toestelconnector

14. CERTIFICATIES VAN DE AGPO HR ECONPACT 127C / 135C

14.1 CE-markering

Fabrikant Ferroli S.p.A

Adres:via Ritonda 78/A 37047

San Bonifacio (VR) Italië

verklaart hiermede dat de Agpo HR ECONPACT 127C

alsmede de Agpo HR ECONPACT 135C

voldoet aan de bepalingen van de Richtlijn Gastoestellen (90/36/EEG).

14.2 Gaskeurlabels

Naast de standaard CE-veiligheidseisen geven de gaskeurlabels aan dat het toestel voldoet aan extra kwaliteitseisen. Deze hoge Nederlandse kwaliteitseisen betreffen onder andere de doelmatigheid, duurzaamheid en het installatiegemak van het toestel. De verschillende labels geven bovendien extra informatie over het rendement, de beperkte uitstoot van schadelijke stoffen, de mogelijkheid om een zonneboiler aan te kunnen sluiten en het comfort van de tapwatervoorziening. De ECONPACT heeft de volgende gaskeurlabels:

HR 107: Hoog Rendement

Het rendement van de ECONPACT is meer dan 107%

(onderwaarde) Deze is namelijk 109,3%

HRww: Hoog Rendement Warm Water

Door de keramische brander heeft het toestel zeer weinig uitstoot van milieuvervuilende stoffen.

NZ: Naverwarming zonneboiler

Het toestel is geschikt om als naverwarmer voor een zonneboiler aangesloten te worden.

Het comfort van de tapwaterinstallatie wordt met dit gaskeurlabel onderscheiden. De verschillende klassen lopen op van 1 t/m 6, waarbij 6 de hoogste graad van comfort heeft. Zie voor meer informatie in de gaskeuruitgaven van Gastec n.v.

CW3: Comfort Warmwater, klasse 3 voor de Econpact 127C. Specifieke leidinglengte 10/12mm: 24m (bij fabrieksinstelling van de parameters en het tapwater-setpoint.)

CW4: Comfort Warmwater, klasse 4 voor de Econpact 135C. Specifieke leidinglengte 10/12mm: 18,75m (bij fabrieksinstelling van de parameters en het tapwatersetpoint.)

GARANTIEVOORWAARDEN

Dit Agpo produkt wordt door Agpo b.v. aan de installateur gegarandeerd onder de onderstaande voorwaarden. De installateur garandeert dit produkt onder dezelfde volgende voorwaarden aan de gebruiker:

1 De garantietermijn is geldig vanaf de installatiedatum en na ontvangst binnen 8 dagen van het volledige ingevulde en ondertekende garantiebewijs.
2 De garantietermijn voor cv-ketels en apparatuur bedraagt 2 jaar.
3 Het toestel dient te zijn geïnstalleerd door een erkend installateur volgens de geldende algemene en plaatselijke voorschriften en met inachtneming van de door Agpo verstrekte installatie- en inbedrijfsstellings voorschriften.
4 Het toestel moet geïnstalleerd blijven op de oorspronkelijke plaats.

5 De garantie vervalt indien:

• gebreken aan het toestel niet zo spoedig mogelijk nadat ze ontdekt werden of ontdekt hadden kunnen worden, schriftelijk aan de installateur worden gemeld;
• gebreken zijn veroorzaakt door fouten, onoordeelkundig gebruik of verzuim van de consument die de opdracht heeft gegeven of rechtsopvolger, danwel door van buiten komende oorzaken;
• gedurende de garantietermijn zonder schriftelijke toestemming van de installateur van het toestel aan een derde opdracht is verstrekt van welke aard dan ook om aan het toestel voorzieningen te treffen, danwel wanneer door de consument zelf zodanig voorzieningen zijn getroffen.
• gedurende de garantieperiode niet periodiek deskundig onderhoud wordt verricht aan apparatuur die onderhoud behoeft;

6 De consument dient een beroep op de in dit artikel omschreven garantieverplichtingen in de eerste aanleg schriftelijk te doen bij de installateur en wel binnen vijf werkdagen nadat de fout of het gebrek is geconstateerd of redelijkerwijs geconstateerd had kunnen worden.

7 Voorts gelden de bepalingen, opgenomen in artikel 14 van onze Algemene verkoop- en Betalingsvoorwaarden, zoals gedeponeerd bij de Kamer van Koophandel te Breda, onder nummer 219 d.d. 9-10-1992.

Voor de vervolgschade aan het Agpo toestel, anders dan ter zake van een gebrek dat onder de boven omschreven garantie valt wordt door Agpo b.v. niet ingestaan. Agpo b.v. is jegens de gebruiker voorts niet aansprakelijk voor door de gebruiker geleden zuivere vermogensschade en/of bedrijfsschade van welke aard dan ook.

Garantiebewijs

Deze kopie kunt u in de handleiding laten ziten

Naam:

Adres:

Datum van ingebruikstelling:

Toestelgegevens (Vermeldt op de witte sticker achter de klep)

ECONPACT 127C

ECONPACT 135C

- Serienummer:

Dit nummer altijd vermelden. Belangrijk i.v.m. garantie!

Agpo b.v.

Postbus 3364

4800 DJ Breda

Stempel en handtekening installateur

Garantiebewijs

A.u.b. op sturen naar Agpo b.v.

Naam:

Adres:

Datum van ingebruikstelling:

Toestelgegevens (Vermeldt op de witte sticker achter de klep)

ECONPACT 127C

ECONPACT 135C

- Serienummer:

Dit nummer altijd vermelden. Belangrijk i.v.m. garantie!

Uitknippen en in gefrankeerde enveloppe zenden aan:

Agpo b.v.

Postbus 3364

4800 DJ Breda

Stempel en handtekening installateur
