Type product	Afstandsbediening met tijdschakelklok
Merk	COCO
Model	TMT-502
Voeding	2 batterijen: 12V alkaline (A23) en 3V lithium (CR2032)
Frequentie	433,92 MHz
Maximaal bereik buitenshuis	75 meter
Maximaal bereik binnenshuis	circa 30 meter
Aantal te bedienen ontvangers	tot 16 (kanalen 1-16)
Aantal programmeerbare schakeltijden	12 per dag
Display	LCD-scherm
Kinderslot	Ja (C.P.-functie)
Dimfunctie	Ja (indien ontvanger geschikt)
Lettercode (huis)	A t/m P
Batterij-indicatie laag	Ja
Signaalverzending indicator	Ja
Programmeerbare modi	Dagelijks, eenmalig, willekeurig
Garantie	2 jaar
Onderhoud en reiniging	Met droge doek reinigen
Veiligheid	Kinderslot; niet repareren bij defect
Gebruik	Alleen binnenshuis, niet in vochtige omgeving

Veelgestelde vragen - TMT-502 COCO

Hoe vervang ik de batterijen in de COCO TMT-502?

Verwijder de batterijklep. Plaats de lithiumbatterij (3V CR2032) met de + pool naar boven en de alkalinebatterij (12V A23) met de + pool naar links. Let op: bij vervangen van de lithiumbatterij eerst de alkalinebatterij verwijderen.

Waarom werkt mijn afstandsbediening niet?

Controleer of de batterijen correct geplaatst zijn en nog voldoende spanning hebben. Controleer of de huiscode (lettercode) en het kanaal overeenkomen met die van de ontvanger. Houd rekening met mogelijke storing door HR-glas of andere obstakels.

Hoe stel ik de klok in?

Druk gedurende 3 seconden op de CLOCK-knop. De uuraanduiding knippert. Stel het uur in met de ▲▼ knoppen en bevestig met ENTER. Herhaal voor de minuten. Druk opnieuw op ENTER om te bevestigen.

Hoe programmeer ik een timer?

Druk gedurende 3 seconden op TIMER. Selecteer een geheugenplaats (1-12), kies de ontvanger (Unit), stel de inschakeltijd (ON) en uitschakeltijd (OFF) in, en kies de schakelwijze: dagelijks, eenmalig of willekeurig. Bevestig met ENTER.

Hoe activeer ik het kinderslot?

Druk gelijktijdig gedurende 3 seconden op de toetsen II/DEL en ENTER. In het scherm verschijnt C.P. (Child Protection). Herhaal dezelfde handeling om het kinderslot uit te schakelen.

Kan ik dimmers gebruiken met deze afstandsbediening?

Ja, alleen als de ontvanger geschikt is voor dimfunctie. Programmeer dimmers niet samen met aan/uit-ontvangers onder dezelfde knop. Programmeer meerdere dimmers apart onder verschillende knoppen.

Hoe wis ik een geprogrammeerd timer?

Druk gedurende 3 seconden op TIMER. Selecteer het te wissen programma met de ▲▼ knoppen. Druk vervolgens gedurende 3 seconden op II/DEL en bevestig met ENTER. Verlaat de modus door 10 seconden te wachten of op TIMER te drukken.

Wat is het maximale bereik van de COCO TMT-502?

Buitenshuis tot 75 meter in open lucht. Binnenshuis ongeveer 30 meter, afhankelijk van obstakels zoals beton, metaal en HR-glas, die het bereik kunnen verminderen.

Welke batterijen heb ik nodig voor de TMT-502?

U heeft een 3V CR2032 lithiumbatterij en een 12V A23 alkalinebatterij nodig. Gebruik uitsluitend dit type batterijen.

Hoe reset ik de tijdschakelaar naar fabrieksinstellingen?

Verwijder alle batterijen gedurende enkele seconden en plaats ze terug. Let op: alle opgeslagen programma's worden gewist. Stel de klok en timer opnieuw in.

GEBRUIKSAANWIJZING TMT-502 COCO

* Afbeelding van een willekeurige COCO- ontvanger (niet inbegrepen)

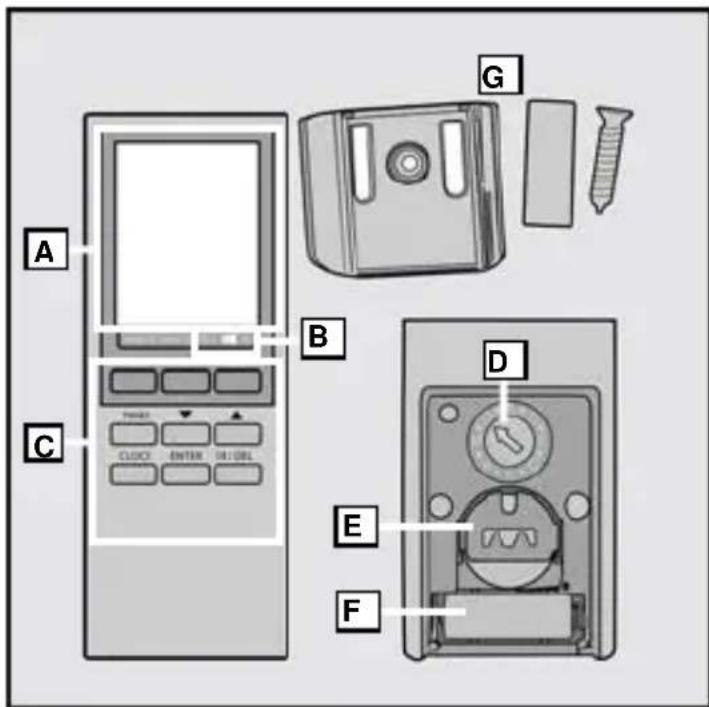

A: LCD-scherm
B: Indicator
C: Bedieningsknoppen

D: Lettercode-schijf
E: Batterij
F: Batterij
G: Bevestigings- materiaal

1. Geheugenplaatsen
2. Klok
3. Inschakeltijd
4. Uitschakeltijd
5. Dagelijkse instelling
6. Eenmalige instelling
7. Willekeurige schakeling
8. Indicator batterij laag
9. Kanaalkeuze (=cijfercode)
10. Indicator signaalverzending

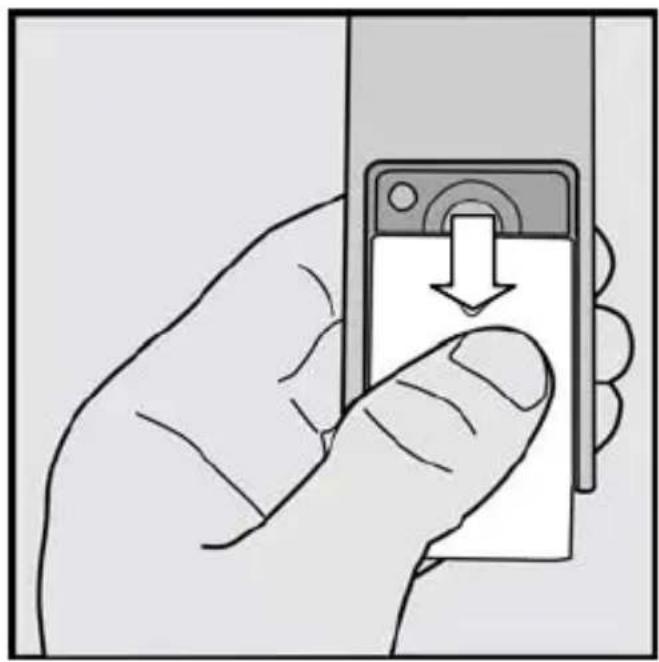

[1] Schuif de batterijklep in de richting van de pijl.

[2] Draai het palletje naar beneden. Plaats de Lithiumbatterij (gebruik eventueel een smalle schroevendraaier) met de + pool naar boven. Draai het palletje weer omhoog.

[3] Plaats de Alkalinebatterij met de + pool naar links.

⚠ Bij het vervangen van de Lithiumbatterij, moet eerst de Alkalinebatterij verwijderd worden!

[4] Draai de schijf naar een gewenste lettercode.

[5] Sluit de batterijklep.

⚠️ De lettercode (A tot P) is de, “huïscode”. Alle apparaten kunnen op dezelfde lettercode ingesteld worden!

⚠ Sommige ontvangers nemen automatisch de zendcode over. De productcode van deze ontvangers begint altijd met een "A"!

INSTELLEN VAN DE KLOK

[6] Druk gedurende 3 seconden op de CLOCK-knop. De uuraanduiding zal gaan knipperen.

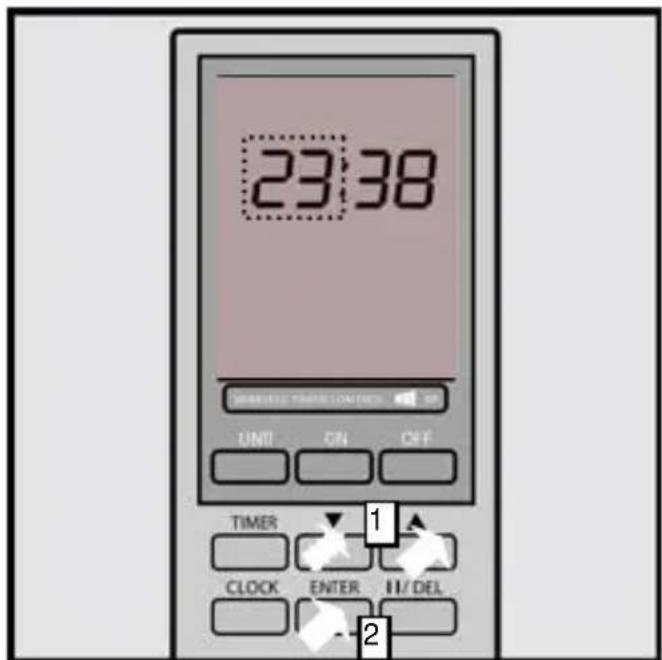

[7] (1) Druk op de ▲▼ knoppen om het juiste uur te selecteren. (2) Druk op ENTER.

[8] Druk op de ▲▼ knoppen om de juiste minuten te selecteren.

[9] Druk ENTER om de klokinstelling af te sluiten.

BEDIENEN VAN ONTVANGERS

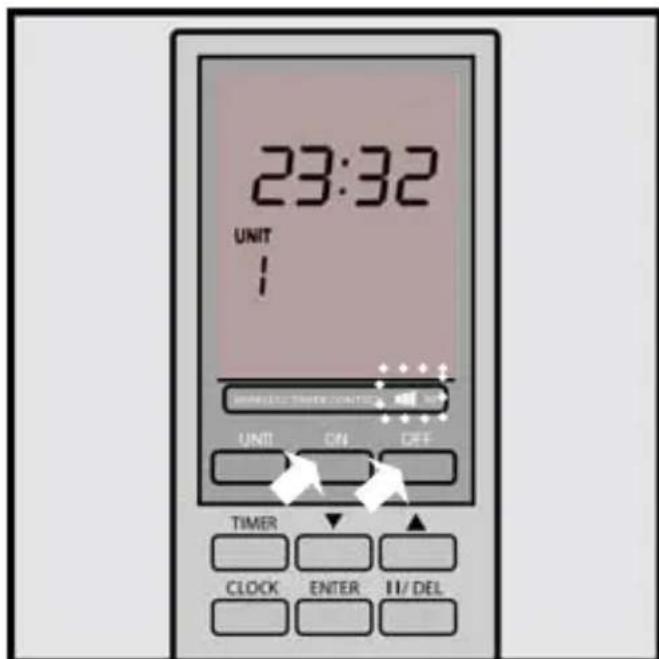

[10] Druk op de ▲▼ knoppen om de ontvanger te selecteren die met de betreffende code (1 t/m 16) is ingesteld.

[11] Druk op ON of OFF om de ontvanger aan of uit te schakelen. De indicator van de afstandsbediening licht op.

Als meerdere ontvangers dezelfde cijfercode hebben, zullen ze gelijktijdig bediend worden!

PROGRAMMEREN VAN TIJDSCHAKELAAR

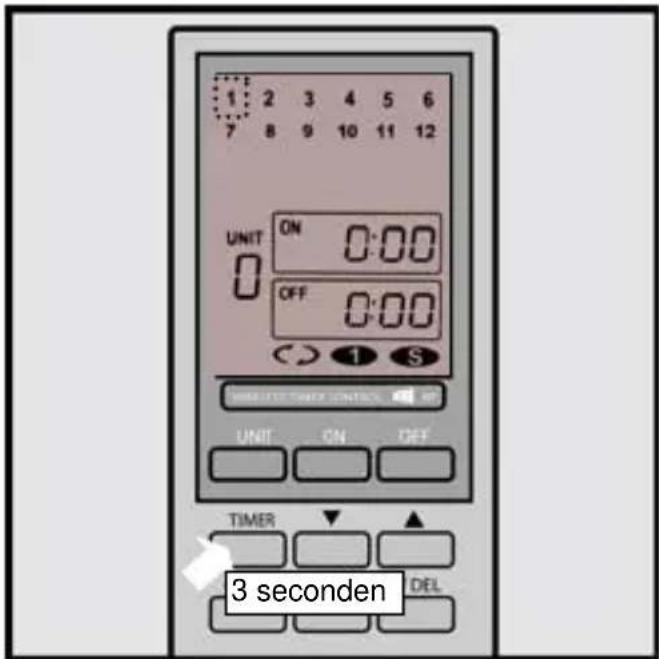

[12] Druk gedurende 3 seconden op TIMER. Het programmascherm verschijnt.

⚠️ De programmamodus wordt automatisch na 10 seconden geannuleerd!

[13] (1) Druk de ▲▼ knoppen om de gewenste geheugenplaats te kiezen (1 t/m 12). (2) Druk op ENTER.

⚠ Men kan maximaal 12 keer per dag in- en uitschakelen!

[14] De UNIT-waarde knippert. (1) Druk op de knoppen tot de gewenste ontvanger is geselecteerd. (2) Druk op ENTER.

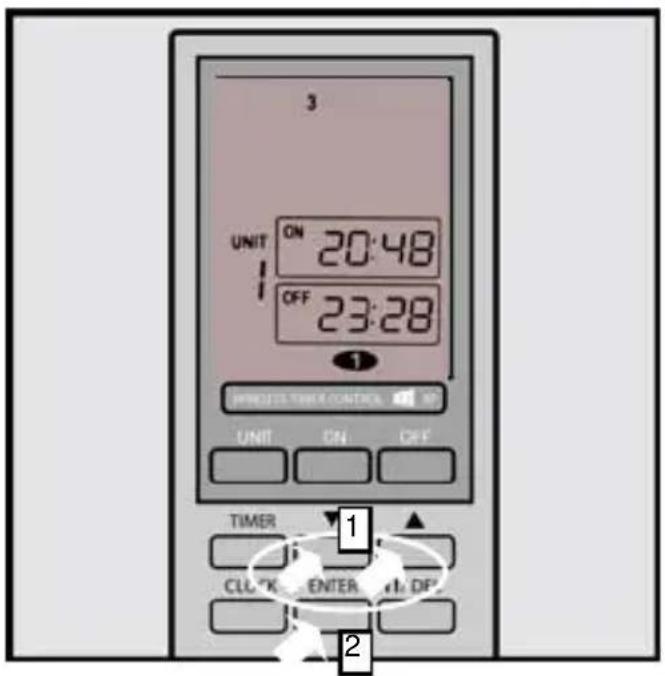

[15] Het uur van inschakelen knippert. (1) Druk op de ▲▼ knoppen om het uur van inschakelen (ON) te selecteren. Druk ENTER. (2) Druk op de ▲▼ knoppen om de minuten te selecteren. Druk ENTER.

[16] Het uur van uitschakelen knippert. (1) Druk op de ▲▼ knoppen om het uur van uitschakelen (OFF) te selecteren. Druk ENTER. (2) Druk op de ▲▼ knoppen om de minuten te selecteren. Druk ENTER.

[17] (1) Druk op ▲▼ om de schakelwijze te selecteren: Schakeltijd wordt dagelijks herhaald; ① Schakeltijd is éénmalig; S Gedurende de ingestelde tijd, wordt op willekeurige momenten in-/uitgeschakeld. (2) Druk op ENTER en wacht ca. 10 seconden (of druk op TIMER) om de programmamodus te verlaten.

PAUZEREN VAN PROGRAMMA

[18] (1) Druk gedurende 3 seconden op TIMER. (2) Druk op de ▲▼ knoppen om het programma te selecteren (1 t/m 12) dat gepauzeerd moet worden.

[19] (1) Druk op II /DEL. De selectie krijgt een kader. (2) Druk op ENTER. Wacht ca. 10 seconden (of druk op TIMER) om de programmamodus te verlaten.

⚠ Geheugenplaatsen die geen programma bevatten kunnen niet geselecteerd worden!
⚠️ Herhaal [18 – 19] op de pauze op te heffen!

WISSEN VAN PROGRAMMA

[20] (1) Druk gedurende 3 seconden op TIMER. (2) Druk op de ▲▼ knoppen om het programma te selecteren (1 t/m 12) dat gewist moet worden.

[21] (1) Druk de gedurende 3 seconden op II /DEL. (2) Druk op ENTER. Wacht ca. 10 seconden (of druk op TIMER) om de programmamode te verlaten.

Opmerkingen

Geheugensteuntjes

• Dit product moet gebruikt worden in combinatie met minimaal één COCO-ontvanger. Het systeem is onbeperkt uit te breiden met andere COCO-afstandsbedieningen en/of ontvangers.
• Dit product is een combinatie van een afstandsbediening en een tijdschakelklok. Afstandsbediening: Bedien draadloos één (of meerdere) COCO-ontvanger(s). Tijdschakelklok: Schakel een COCO-ontvanger op de gewenste tijd automatisch in en uit.
• Indien het product niet (goed) werkt:
• Check de correcte plaatsing en/of werking van de batterijen (vervang deze indien nodig).
• Check stap voor stap of alles goed is ingeprogrammeerd.
• Ga na dat de ingestelde "huiscode" (zie [4]) van dit product gelijk is aan de code van de te bedienen COCO-ontvanger(s). De cijfercode van de ontvanger(s) moet overeenkomen met het kanaal ("Unit") op dit product (zie [9]).
• Wellicht heeft iemand in uw omgeving dezelfde huiscode in gebruik. Stel het draadloze COCO-systeem in op een andere lettercode-combinatie.

Dimfunctie

• De dimfunctie werkt alleen als de betreffende ontvanger hiervoor geschikt is. Voor meer details omtrent de dimfunctie, zie de handleiding van de dimmer-ontvanger.
• De dimfunctie kan niet voorgeprogrammeerd worden met de tijdschakelklok.
• Programmeer "dimmer-ontvangers" en "aan/uit-ontvangers" niet samen onder eenzelfde knop van de afstandsbediening.
• Programmeer meerdere "dimmer-ontvangers" niet samen onder eenzelfde knop van de afstandsbediening, maar apart onder verschillende knoppen.

Veiligheidsinstructies

- Dit product heeft een kinderslot waarmee de programmatoetsen geblokkeerd kunnen worden: Druk gedurende 3 seconden de toetsen "II /DEL" en "ENTER" gelijktijdig in. In het scherm is "C.P." (Child Protection) te lezen. Doe hetzelfde om het kinderslot weer uit te schakelen.

• Dit product niet blootstellen aan overmatige hitte, direct zonlicht of vocht.
• Haal de batterij uit het product indien deze langere tijd niet gebruikt wordt.
• Probeer dit product niet te repareren. Breng het product terug naar de winkel van aankoop indien het product beschadigd is, of indien u twijfelt over de correcte werking.
• Gebruik COCO-producten nooit voor zogenaamde "life support"-systemen of overige toepassingen waar storingen van apparatuur levensbedreigend kunnen zijn.
• Gebruik het apparaat niet in een vochtige omgeving. Reinig het apparaat met een droge doek.

Energie

• Vervang de 12V alkaline batterij indien de zendindicator niet meer oplicht als ON of OFF wordt ingedrukt.
• Vervang de platte 3V batterij indien de "lege batterij"-indicatie op het scherm te zien is. Het geheugen van de tijdschakelaar zal hierbij gewist worden. Stel de afstandsbediening en tijdschakelaar hierna opnieuw in.
• Gebruik uitsluitend een 3V CR2032 lithium batterij en een 12V A23 alkaline batterij.
• Werp de batterijen niet in open vuur.
• Neem bij het weggooien van batterijen de plaatselijke regelgeving in acht.

Draadloos

• Dit product werkt op een radiosignaal en gaat door muren, ramen en deuren. De reikwijdte is maximaal 75 meter in de open lucht. Binnenshuis wordt de reikwijdte sterk bepaald door plaatselijke omstandigheden zoals beton, glas en metalen. Gemiddeld is de reikwijdte binnenshuis ongeveer 30 meter.
• Dubbelglas wordt steeds vaker voorzien van een dun metaallaagje. Dit type beglazing ("HR-glas") laat het zichtbare licht voor het grootste deel door, maar heeft een negatieve invloed op radiosignalen. Als er zich HR-glas bevindt tussen zender en ontvanger, dient u rekening te houden met een aanzienlijke afname van de draadloze reikwijdte.
• Dit product werkt op een frequentie van 433,92 MHz. Het voldoet aan de essentiële eisen en andere voorwaarden van de R&TTE-richtlijn 1999/5/EC en kan in alle EU-landen gebruikt worden.

TMT-502 AFSTANDSBEDIENING MET TIJDSCHAKELKLOK

- Er kunnen beperkingen gelden voor het gebruik van dit apparaat buiten de EU. Indien dit apparaat wordt gebruikt buiten de EU, controleer dan of het apparaat voldoet aan de plaatselijke richtlijnen.

Dit product voldoet aan de essentiële eisen en de overige relevante bepalingen van de geldende Europese richtlijnen. De Verklaring van Conformiteit (DoC) is beschikbaar op www.coco-technology.com.

Lever het product indien mogelijk na gebruik in bij een inzamelplaats voor hergebruik. Gooi het product niet weg bij het huishoudafval.

Garantie en copyright

Dit apparaat heeft een productgarantie van twee jaar, ingaande op de dag van aankoop. Surf naar www.coco-technology.com/warranty voor meer informatie. Nadruk van (delen van) deze handleiding zonder toestemming van Pan-Trade International B.V. is uitdrukkelijk verboden.
