Producttype	Zonnemodule voor regeltoestel
Model	FM244
Merk	Buderus
Toepassing	Regeling van zonne-installatie
Compatibel met	Logamatic 2107 (M), Logasol SKN/SKS collectoren, Logalux SM/SL boilers, KS 0105/0110/0120 compleetstations
Aansluitingen	Collectorsensor (FSK, geel), boilersensor tapwater (FB, lichtgrijs), boilersensor zonneboiler (FSS, donkergrijs), circulatiepomp (PSS, crèmekleurig)
Voeding	Via bus van Logamatic 2107 (M)
Afmetingen (ca.)	Ongeveer 150 x 100 x 50 mm
Gewicht (ca.)	Ongeveer 0,2 kg
Montage	Inbouw in regeltoestel Logamatic 2107 (M)
Omgevingstemperatuur	0 – 50 °C
Beschermingsgraad	IP20 (geschat)
Functies	Regeling van zonnecirculatiepomp op basis van sensortemperaturen
Sensortypen	NTC-voelers (dompel- of aanlegvoeler)
Onderhoud	Geen specifiek onderhoud; alleen reinigen van contacten indien nodig
Veiligheid	Alleen gebruiken met goedgekeurde accessoires en wisselstukken
Reserveonderdelen	Originele Buderus onderdelen gebruiken
Handleiding	Gratis downloadbaar in PDF

Veelgestelde vragen - FM244 BUDERUS

Wat is de Buderus FM244 zonnemodule?

De FM244 is een zonnemodule voor het Logamatic 2107 (M) regeltoestel. Het wordt gebruikt om een zonne-installatie te regelen, inclusief collectoren, boilers en circulatiepompen.

Welke sensoren worden gebruikt met de FM244?

De FM244 gebruikt NTC-voelers: een collectorsensor (FSK), een tapwatersensor (FB) en een zonneboilersensor (FSS). Deze kunnen als dompelvoeler of aanlegvoeler worden gemonteerd.

Hoe sluit ik de collectorsensor aan?

Plaats de sensor in de voelerdompelhuls van de laatste collector (bovenaan rechts). Schuif deze tot de aanslag en zet vast met de schroef. Sluit de stekker aan op de FSK (gele) aansluiting van de FM244.

Hoe sluit ik de boilersensoren aan?

Voor een Logalux SM boiler: plaats FB (lichtgrijs) in de bovenste dompelhuls, FSS (donkergrijs) in de onderste. Voor een Logalux SL: FB in de dompelhuls tussen aanvoer en retour, FSS in de 2e veerhouder van onderen.

Hoe sluit ik de circulatiepomp aan?

De circulatiepomp zit in het compleetstation KS 01.... Gebruik de meegeleverde PSS stekker (crèmekleurig) om de pomp aan te sluiten op de FM244 volgens het schakelschema.

Moet ik de zonnefunctie inschakelen?

Ja, na installatie moet de zonnefunctie aan het regeltoestel worden gecontroleerd en ingeschakeld. Zie het servicevoorschrift van de Logamatic 2107 (M).

Kan ik de FM244 ook zonder Logamatic 2107 gebruiken?

Nee, de FM244 is een aanvullingsmodule speciaal voor het Logamatic 2107 (M) regeltoestel. Het werkt niet zelfstandig.

Wat is het verschil tussen een dompelvoeler en een aanlegvoeler?

Een dompelvoeler wordt in een dompelhuls gestoken en heeft een compensatieveer en opvulstukken voor beter contact. Een aanlegvoeler wordt alleen met de sensor in een veerhouder tegen de wand geplaatst.

Waar vind ik de handleiding voor de FM244?

De handleiding is gratis te downloaden in PDF-formaat op notice-facile.com of andere platforms. Het aanvullingsblad is ook bij het product gevoegd.

Welke onderdelen zijn compatibel met de FM244?

Alleen originele Buderus accessoires en wisselstukken gebruiken, zoals vermeld in het aanvullingsblad en andere documenten van Buderus Heiztechnik.

GEBRUIKSAANWIJZING FM244 BUDERUS

Aanvullingsblad solar

Regeltoestel Logamatic 2107 (M) en zonnemudule FM244

Belangrijke algemene gebruiksaanwijzingen

Gebruik het in dit aanvullingsblad "zonne-installatie" beschreven technische toestel enkel voor de doeleinden waarvoor het gemaakt werd en neem daarbij dit document in acht.

Onderhoud en herstellingen mogen enkel door een erkend vakman uitgevoerd worden.

Het technische toestel enkel installeren in de voorgeschreven combinaties en met de toebehoren en de wisselstukken die in dit aanvullingsblad "zonne-installatie" of in andere documenten van Buderus Heiztechnik vermeld staan. Andere combinaties, toebehoren en de wisselstukken mogen enkel dan gebruikt worden wanneer ze uitdrukkelijk voor de voorziene toepassing bestemd zijn en noch prestaties, noch veiligheidseisen beïn-vloeden.

Technische wijzigingen voorbehouden!

Door nieuwe technologische ontwikkelingen kunnen afbeeldingen, functieverloop en technische gegevens in beperkte mate afwijken.

OPMERKING!

Neem voor de montage en de werking van de installatie de plaatselijke normen en richtlijnen in acht!

1 Soorten voelers

Afhankelijk van het type van boiler worden de bijgeleverde voelers als dompelvoeler of als aanlegvoeler gemonteerd.

OPMERKING!

Het contact tussen de voeler en de boiler kan verbeterd worden door gebruik van de bijgeleverde warmtegeleidende pasta.

1.1 Montage van de dompelvoeler

• Rol de voelerleiding af en leid ze naar het meetpunt (dompelhuls).
• Plaats de dompelvoelereenheid (afb. 1, pos. 1) tot aan de aanslag in de dompelhuls (afb. 1, pos. 5).

OPMERKING!

De kunststofspiraal (afb. 1, pos. 6) - voor het samenhouden van de voeler - schuift bij het insteken automatisch terug.

De compensatieveer (afb. 1, pos. 7) en de opvulstukken (afb. 1, pos. 2 en 8) moeten even-eens in de dompelhulzen geschoven worden. Ze zorgen ervoor dat de temperatuurvoeler tegen de wand van de dompelhuls gedrukt wordt, zo-dat er een betere warmteoverdracht is.

- Schuif de voelerzekering (afb. 1, pos. 4) langs de zijkant over de kop van de dompelhuls. Zo kunnen de voelers er niet uitschuiven.

OPMERKING!

Er moet absoluut op gelet worden dat er over de hele lengte contact is tussen de voeler en het dompelhulsoppervlak.

1.2 Montage van de aanlegvoeler

OPMERKING!

In dit geval wordt enkel de sensor (afb. 1, pos. 3 en (afb. 2, pos. 1) van de bijgeleverde dompelvoelereenheid (afb. 1, pos. 1) gebruikt - de compensatieveer en de opvulstukken worden niet gebruikt.

- Schuif de sensor (afb. 2, pos. 1) in de veerhouder (afb. 2, pos. 2). Het contactvlak van de voeler moet aan de buitenkant van de boilerwand vast en vlak bevestigd zijn.

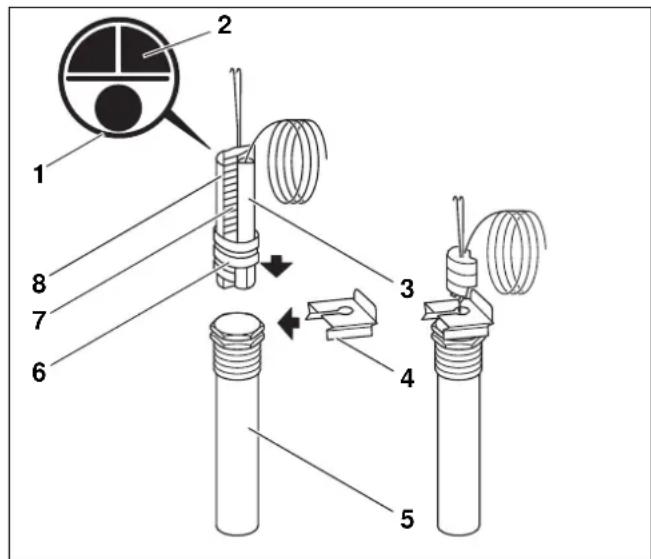

Afb. 1 montage van de dompelvoeler

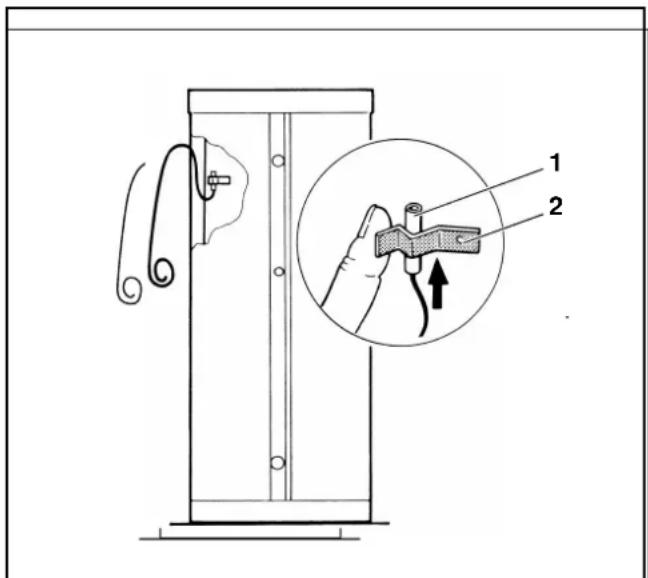

Afb. 2 montage van de aanlegvoeler

2 Schets van de zonne-installatie

Pos. 2: FSK (eigen NTC-voeler van het regeltoestel)

Pos. 3: collector

Pos. 4: compleetstation

Pos. 5: PSS

Pos. 6: FB

Pos. 7: FSS

Pos. 8: boiler

3 Aansluiting van de collectorvoeler

De collectorvoeler FSK bevindt zich in de verpakking van de zonnemodule. De montage is voor de beide collectoren Logasol SKN (afb. 3) en Logasol SKS (afb. 4) dezelfde.

• Plaats de collectorvoeler (afb. 3 en afb. 4, pos. 1) in de voelerdompelhuls van de laatste collector. De voelerdompelhuls bevindt zich bovenaan rechts van de collector (afb. 3, pos. 3).
  Doorbreek de beschermende rubberlaag om de voeler correct te plaatsen. Schuif de voeler tot aan de aanslag in de voelerdompelhuls
• Beveilig de voeler tegen trekkracht door de schroef vast te draaien (afb. 3 en afb. 4, pos. 2). De voeler moet vast zitten in de dompelhuls, er mag geen speling zijn.
• Sluit de aansluitstekker van de voeler aan op de steekplaats FSK (geel) van de zonnemodule FM244 om de verbinding van de voeler (FSK) met het regeltoestel Logamatic 2107 (M) te maken.

4 Aansluiting van de boilervoeler

Breng de temperatuurvoeler voor het tapwater FB (lichtgrijs) en de zonneboiler FSS (donkergrijs) aan op de gemarkeerde posities van de boiler. De aansluitstekkers worden volgens het schakelschema in het regeltoestel aangesloten.

Logalux SM 300/400/500

De temperatuurvoeler voor het tapwater FB (lichtgrijs) wordt in de bovenste dompelhuls (afb. 5, M1) aangebracht.

De temperatuurvoeler voor de zonneboiler FSS (donkergrijs) wordt in de onderste dompelhuls (afb. 5, M2) aangebracht.

Afb. 5 Logalux SM 300/400/500

Logalux SL 300-2/400-2/500-2

De temperatuurvoeler voor het tapwater FB (lichtgrijs) wordt in de dompelhuls tussen de aanvoer en de retour (afb. 6, M) aangebracht.

De temperatuurvoeler voor de zonneboiler FSS (donkergrijs) wordt in de 2e veerhouder langs onderen (afb. 6, M3) ingeschoven.

Afb. 6 Logalux SL 300-2/400-2/500-2

5 Aansluiting van de circulatiepomp

De circulatiepomp (afb. 7, pos. 12) is in de compleetstations KS 0105, KS 0110 en KS 0120 geïntegreerd (afb. 7).

De aansluitstekker PSS (crémekleurig) wordt bij de zon-nemodule FM 244 geleverd. De aansluitstekker PSS wordt volgens het schakelschema met de aansluit-leiding van de circulatiepomp aangesloten.

De aansluitstekker PSS wordt op de betreffende insteekplaats van de zonnemodule FM244 ingestoken.

OPMERKING!

De zonnefunctie moet aan het regeltoestel gecontroleerd en indien nodig ingeschakeld worden.

Voor preciezere informatie zie het servicevoorschrift voor regeltoestel 2107 (M).

Afb. 7 compleetstation KS 01...

Legende:

Pos. 1: achterste warmte-isolatie

Pos. 2: ophanging

Pos. 3: kogelkraan (greep rood) met thermometer (aanvoer)

Pos. 4: klemringschroef

Pos. 5: kogelkraan (greep blauw) met thermometer (retour)

Pos. 6: veiligheidsventiel

Pos. 7: manometer

Pos. 8: aansluiting voor MAG (expansievat)

Pos. 9: FE-kraan

Pos. 10: reinigingsslang met bevestigingsring

Pos. 11: zwaartekrachtrem

Pos. 12: circulatiepomp (instelbaar)

Pos. 13: doorstroombegrenzer met afsluitkraan

Pos. 14: afdekdeel
