Notice Eurom KFA125T - page 1
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
Type product Heteluchtkanon (verwarming)
Merk Eurom
Model KFA125T
Brandstoftype Eerste kwaliteit petroleum of diesel
Vermogen 125.000 BTU/uur (ca. 36,6 kW)
Ontsteking Elektronisch met bougie
Thermostaat Instelbaar van 5°C tot 45°C
Display Kamertemperatuur in °C (bij lager dan 5°C: 'L', hoger dan 45°C: 'Hi')
Luchtcirculatie Geforceerd door ventilator
Veiligheidssystemen Oververhittingsbeveiliging (uitschakel 70°C, reset 40°C); elektrische zekering 250V/5A; vlamcontrole met fotocel
Rooster Verstelbaar: tot 28° omhoog, tot 20° omlaag
Ventilatievereiste Minimaal 0,28 m² opening per 100.000 BTU/uur
Onderhoud Regelmatig reinigen van luchtfilters, nozzle, bougie, fotocel en brandstoffilter
Opslag Droog, goed geventileerd, brandstoftank legen bij langdurige opslag
Gebruiksomgeving Alleen in goed geventileerde ruimtes; niet in woon- of slaapruimtes
Voeding 230V ~ 50Hz (typeplaatje) via geaard stopcontact
Zekering 250V / 5A, gemonteerd in PCB
Brandstoftank Afneembaar, vullen buiten de woonruimte
Uitvoering Met wielen, handgreep voorzijde, rooster en kabelwikkeling

Veelgestelde vragen - KFA125T Eurom

Hoe start ik de Eurom KFA125T heteluchtkanon?
Vul de tank met petroleum of diesel, sluit de tankdop, steek de stekker in een geaard stopcontact, stel de thermostaatknop in op de gewenste temperatuur (5-45°C) en zet de aan/uit-schakelaar op ON. Het indicatielampje gaat branden en de heater start. Als hij niet start, zet de thermostaat hoger of schakel uit en weer in.
Welke brandstof kan ik gebruiken?
Gebruik uitsluitend eerste kwaliteit petroleum. Bij nood kan diesel worden gebruikt, maar dan is extra ventilatie nodig. Gebruik nooit benzine, thinner of andere olieachtige stoffen.
Wat betekent de foutmelding E1?
E1 geeft aan dat de heater na korte tijd uitschakelt. Mogelijke oorzaken zijn: verkeerde pompdruk, vuile filters, vuil in nozzle, vuile fotocel of defecte fotocel. Raadpleeg de handleiding voor het reinigen van deze onderdelen.
Hoe reinig ik de luchtfilters?

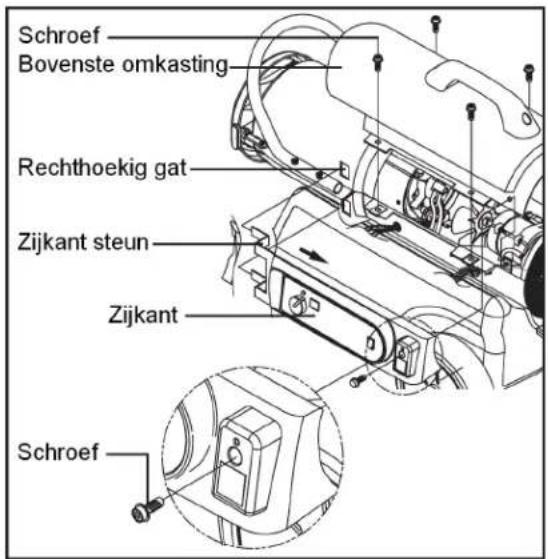

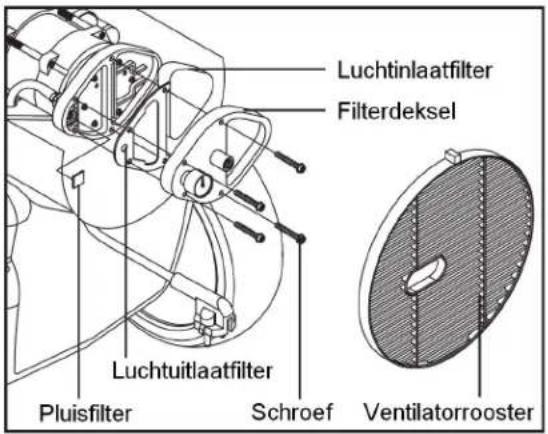

Verwijder de bovenste omkasting, neem het ventilatorrooster en filterdeksel los, was de luchtuitlaat- en pluisfilter in zeepoplossing, spoel af en droog goed. Het luchtinlaatfilter kan ook gewassen worden. Plaats alles terug.

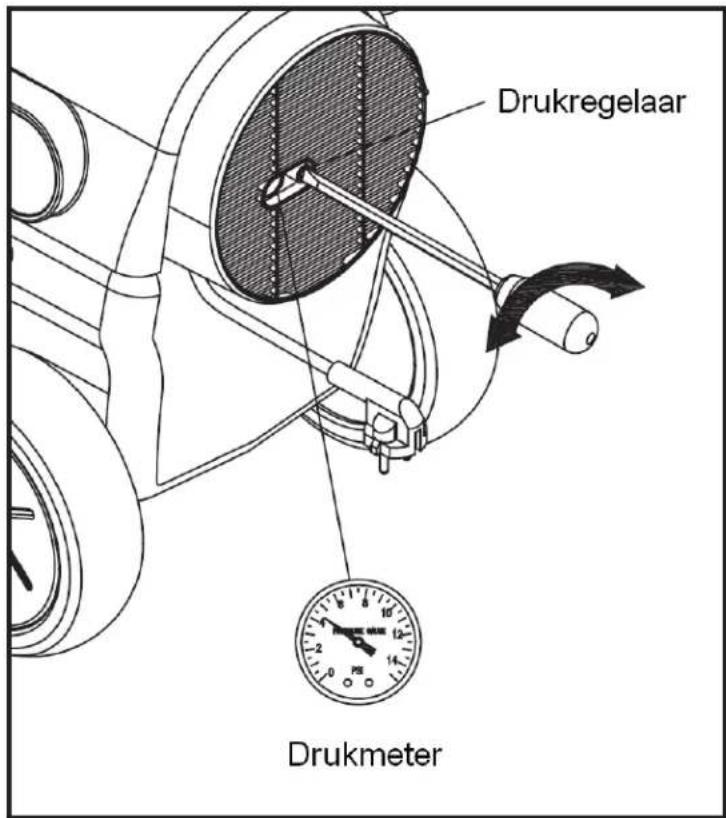

Hoe stel ik de pompdruk in?
Start de heater en laat de motor op volle snelheid draaien. Gebruik een platte schroevendraaier om de drukregelaar te verdraaien. Voor de KFA125 moet de pompdruk 4 psi zijn.
Wat moet ik doen als de heater niet start (indicatielampje uit)?
Controleer of de thermostaat hoog genoeg staat, of de stekker in het stopcontact zit, of de verlengkabel goed is aangesloten, of de zekering niet is doorgebrand en of de oververhittingsbeveiliging niet is geactiveerd (laat de heater 10 minuten afkoelen).
Hoe vervang ik de zekering?

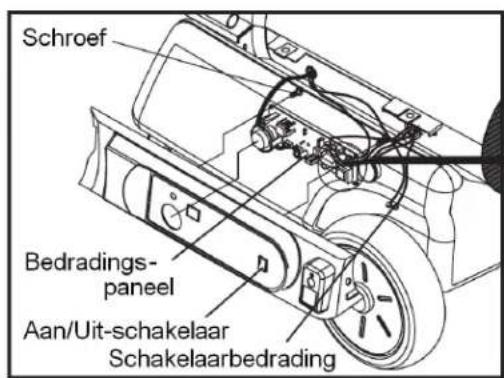

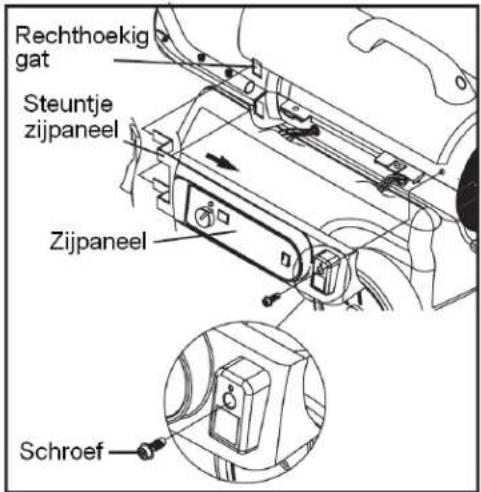

Trek de stekker uit het stopcontact. Verwijder het zijpaneel door de schroef los te draaien en het paneel naar beneden te schuiven. Koppel de schakelaarbedrading los, verwijder twee schroeven van het bedradingspaneel, neem de zekering (250V/5A) uit de houder en vervang deze door een nieuwe van dezelfde waarde.
Kan ik de heater in een woonkamer gebruiken?
Nee, dit heteluchtkanon is uitsluitend bedoeld voor gebruik in goed geventileerde ruimtes, zoals werkplaatsen of garages. Gebruik het nooit in woon- of slaapruimtes vanwege het risico op koolmonoxidevergiftiging.
Hoe berg ik de heater op na het stookseizoen?
Ledig de brandstoftank volledig, spoel deze om met schone petroleum en laat drogen. Bewaar de heater in de originele verpakking op een droge, goed geventileerde plaats, uit de buurt van stof en bijtende dampen.
Wat is de minimale ventilatievereiste?
Zorg voor een opening naar frisse buitenlucht van minimaal 0,28 m² per 100.000 BTU/uur. Voor de KFA125 (125.000 BTU/uur) is dat dus ongeveer 0,35 m², bijvoorbeeld een deur op een kier of een open raam.

Gebruikersvragen over KFA125T Eurom

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Verwarming in PDF-formaat gratis! Vind uw handleiding KFA125T - Eurom en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KFA125T van het merk Eurom.

GEBRUIKSAANWIJZING KFA125T Eurom

Lees svp. Voor u dit apparaat in gebruik neemt dit instructieboek zorgvuldig en geheel door. Dit boekje is samengesteld met de juiste instructies voor samenstelling, onderhoud, opslag en (het meest belangrijk): hoe de heater op veilige en efficiente wijze te gebruiken. Bewaar dit instructieboekje om het in de toekomst zonodig nogmaals te kunnen raadplegen.

INHOUD

WAARSCHUWINGEN 3

  1. Introductie 4

  2. Beschrijving 4

  3. Uitpakken en Samenstellen 6

  4. Petroleum of Diesel 8

  5. Overzicht ontwerp 9

  6. Brandstoftank (bij)vullen 9

  7. Werking 10

  8. Lange-termijn-opslag van de heater 11

  9. Onderhoud 12

  10. Vervanging zekering 16

  11. Problemen en Oplossingen 17

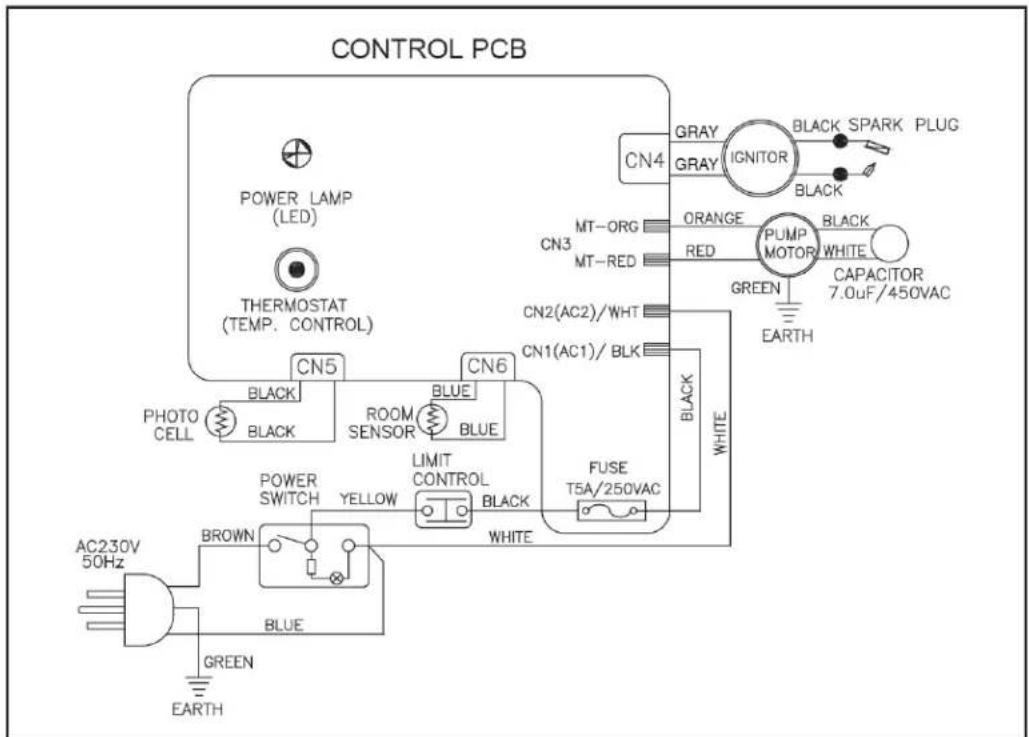

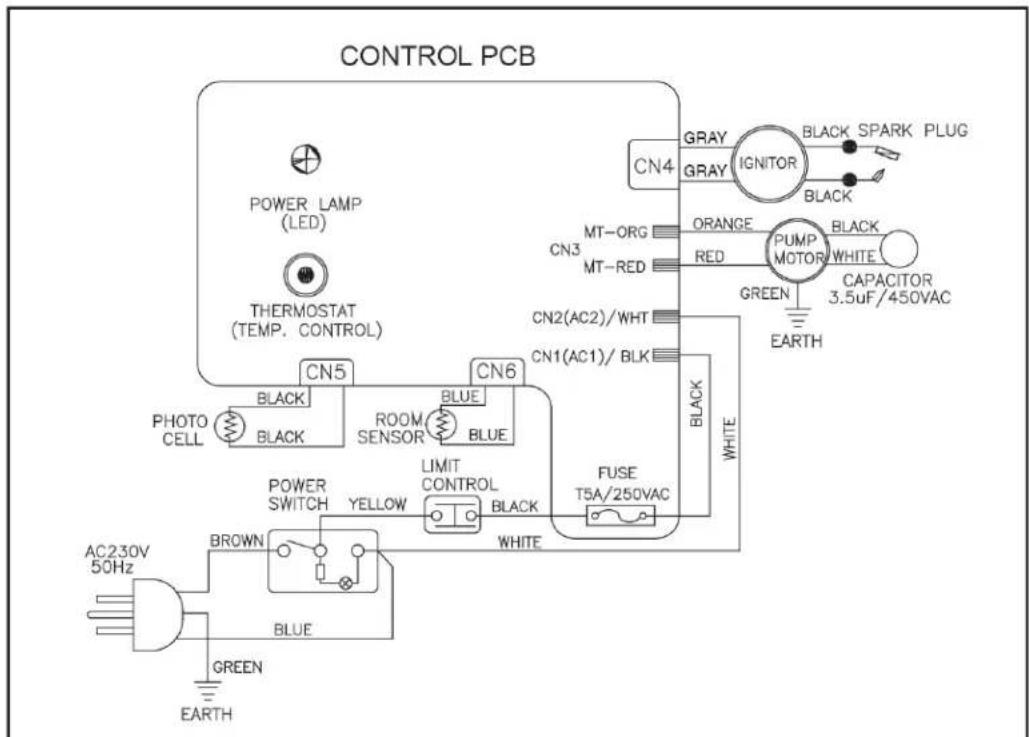

  12. Bedradingsdiagram 18

  13. Technische gegevens 19

  14. Explosietekening KFA-70 20

  15. Onderdelenlijst KFA-70 21

  16. Explosietekening KFA-125 en KFA-170 22

  17. Onderdelenlijst KFA-125 en KFA-170 23

  18. Onderdelenlijst (wielen en handgrepen) 25

Laat een werkende heater nooit zonder toezicht achter !

\

GEVAAR – ONJUIST GEBRUIK VAN DEZE HEATER KAN ERNSTIG LETSEL OF ZELFS DE DOOD DOOR VERBRANDING, BRAND, EXPLOSIE, ELEKTRISCHE SCHOK EN/OF KOOLMONOXIDEVERGIFTIGING TOT GEVOLG HEBBEN!

WAARSCHUWINGEN:

1. RISICO VAN LUCHTVERONTREINIGING BINNENSHUIS!

  • Gebruik dit heteluchtkanon uitsluitend in een goed-geventileerde omgeving. Zorg voor minstens 0,28 m² ventilatieopening naar frisse buitenlucht voor elke 100.000 BTU/uur heatercapaciteit.
  • Personen met ademhalingsproblemen dienen een arts te raadplegen alvorend de heater te gebruiken.
  • Koolmonoxidevergiftiging: vroege signalen van koolmonoxidevergiftiging lijken op griepverschijnselen: hoofdpijn, duizeligheid en/of misselijkheid. Constateert u deze verschijnselen, dan werkt de heater mogelijk niet zoals het hoort. Zorg onmiddellijk voor frisse lucht! Laat de heater controleren. Sommige mensen zijn extra gevoelig voor koolmonoxide, denk aan zwangere vrouwen, mensen met hart- of longproblemen of bloedarmoede, onder invloed van alcohol en personen in hoger gelegen gebieden.
  • Gebruik dit heteluchtkanon nooit in leef- of slaapruimtes.

2. VERBRANDINGS- /BRAND- /EXPLOSIERISICO!

- Gebruik nooit andere brandstof dan 1e kwaliteit zuivere petroleum. Zuivere, 1e kwaliteit diesel is de enige acceptabele vervanging.

- Gebruik nooit brandstof als benzine, benzeen, thinner of andere olie-achtige samenstellingen in deze heater. Dit levert brand- en explosiegevaar op!

- Gebruik de heater nooit in een omgeving waar ontvlambare dampen kunnen voorkomen.

- Vul nooit brandstof bij terwijl het apparaat nog brandt of nog heet is.

- Dit apparaat wordt extreem heet als het in werking is. Houd alle brandbare materialen ver weg van de heater. Minimum afstand: 250 cm. van de uitlaat, 125 cm. van zij- boven- en achterkant.

- Blokkeer nooit de luchtinlaat (achterkant) of luchtuitlaat (voorkant) van de heater.

- Gebruik nooit warmteaan- of afvoerslang/pijp voor- of achter de heater. Dit leidt tot tegendruk en slechte verbrnading.

- Verplaats of beweeg de heater nooit als hij nog warm is.

- Verplaats of transporteer de heater nooit met brandstof in de tank.

- De heater is uitgerust met een thermostaat. Als de stekker in het stopcontact zit, kan hij elk moment in werking treden. Houd daar rekening mee!

- Zorg dat de heater altijd op een stabiele, effen, horizontale ondergrond staat.

- Houd kinderen en dieren altijd uit de buurt van de heater.

- Uw voorraad brandstof dient zich op een minimale afstand van 10 meter te bevinden van heaters, open vuur, draagbare aggregaten of wat voor ontstekingsbron dan ook. De brandstofopslag dient te voldoen aan alle landelijke-, regionale- en locale regelgeving.

-4-

3. RISICO VAN EEN ELEKTRISCHE SCHOK!

  • Gebruik alléén een stopcontact dat voltage/frequentie afgeeft, overeenkomstig het typeplaatje op de heater.
  • Gebruik uitsluitend een stopcontact met randaarde en een drieadering (verleng)snoer.
  • Plaats de heater altijd zo, dat hij niet wordt blootgesteld aan waterdruppels, regen, druipwater of wind.
  • Neem altijd de stekker uit het stopcontact wanneer het apparaat niet in geberuik is.

Laat een werkende heater nooit zonder toezicht achter !

1. INTRODUCTIE

Lees dit instructieboekje aandachtig. Het toont u hoe de heater samen te stellen, te onderhouden en veilig en efficient te gebruiken om zo de vele ingebouwde mogelijkheden volledig te benutten.

2. BESCHRIJVING

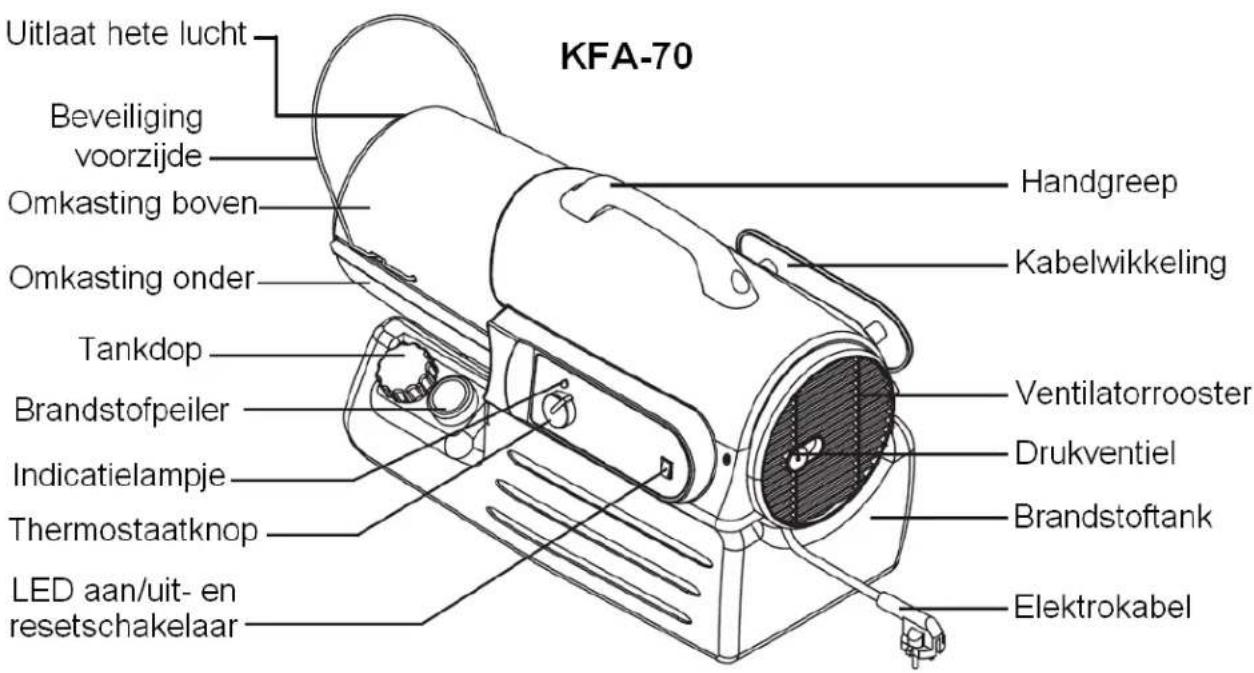

KFA-70 Uitlaat hete lucht Beveiliging voorzijde Omkasting boven Omkasting onder Tankdop Brandstofpeiler Indicatielampje Thermostaatknop LED aan/uit- en resetschakelaar Handgreep Kabelwikkeling Ventilatorrooster Drukventiel Brandstoftank Elektrokabel

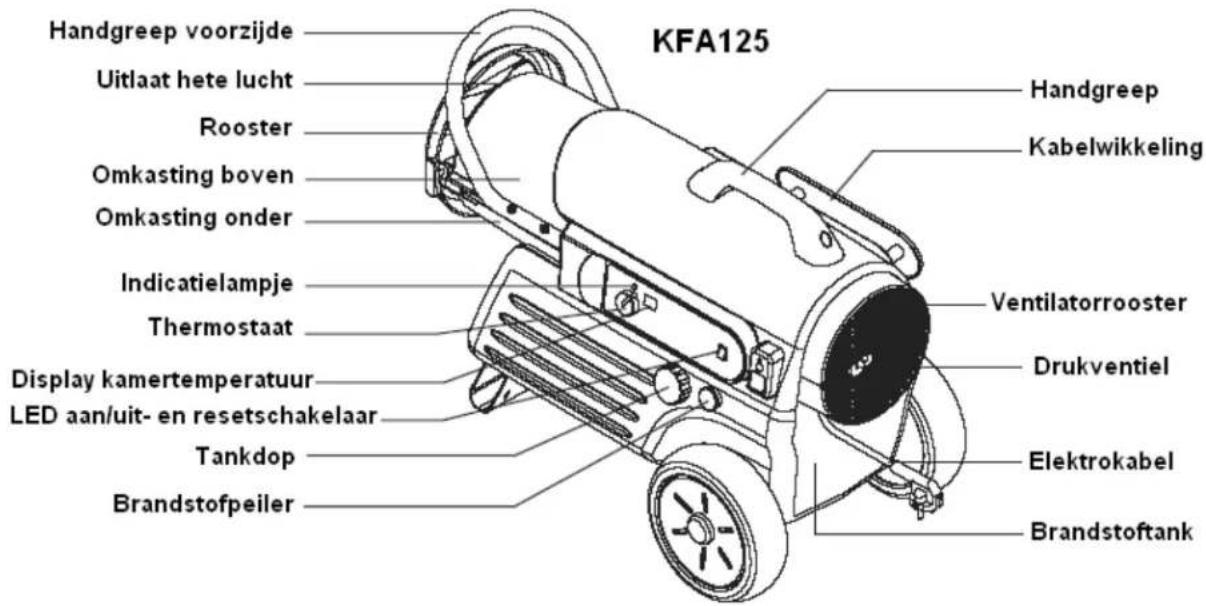

KFA125 Handgreep voorzijde Uitlaat hete lucht Rooster Omkasting boven Omkasting onder Indicatielampje Thermostaat Display kamertemperatuur LED aan/uit- en resetschakelaar Tankdop Brandstofpeiler Handgreep Kabelwikkeling Ventilatorrooster Drukventiel Elektrokabel Brandstoftank

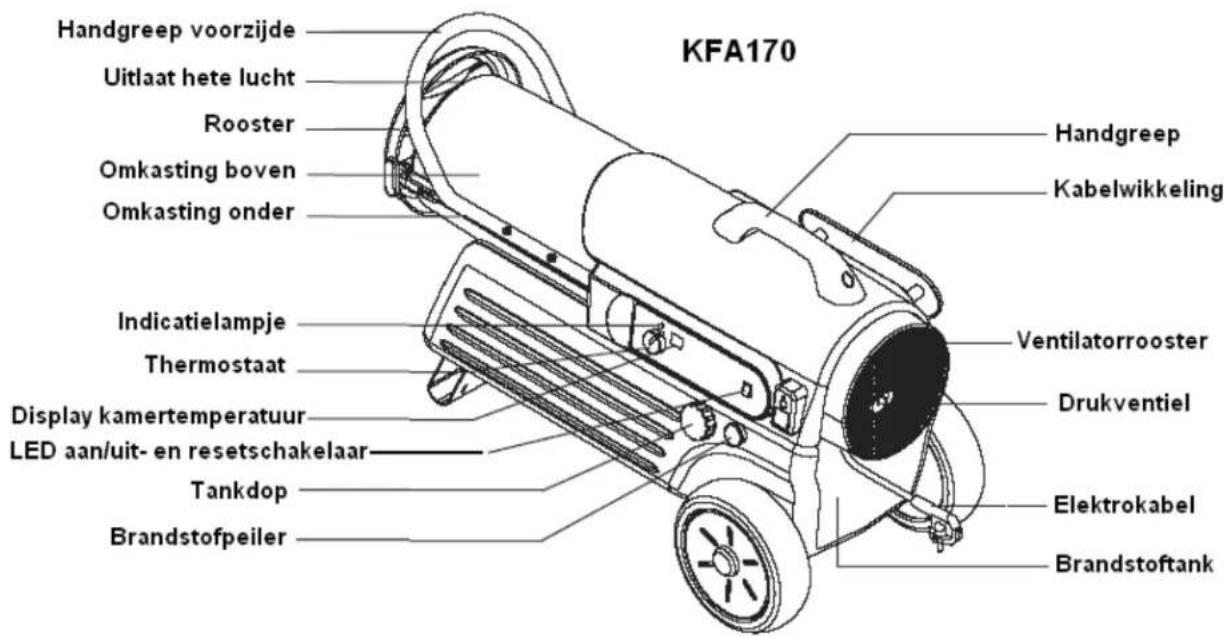

KFA170 Handgreep voorzijde Uitlaat hete lucht Rooster Omkasting boven Omkasting onder Indicatielampje Thermostaat Display kamertemperatuur LED aan/uit- en resetschakelaar Tankdop Brandstofpeiler Handgreep Kabelwikkeling Ventilatorrooster Drukventiel Elektrokabel Brandstoftank

3. UITPAKKEN EN SAMENSTELLEN

Uitpakken: Neem het heteluchtkanon en al het verpakkingsmateriaal uit de doos. Bewaar de doos om uw heater aan het eind van het seizoen in te kunnen opruimen

KFA-70KFA-125KFA-170
WielNeeJaJa
Wiel asNeeJaJa
WieldopNeeJaJa
Handgreep voorzijdeNeeJaJa
HandgreepJaJaJa
KabelwikkelingJaJaJa
RoosterNeeJaJa
Schroevenset AJaNeeNee
Schroevenset BNeeJaJa

Model KFA-70:

HandgreepKabelwikkelingSchroevenset A

Model KFA-125 en KFA-170:

Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 1WielenEurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 2Schroeven (A) Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 3Schroeven (B) Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 4
Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 5KabelwikkelingRingen Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 6Splitpennen Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 7
Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 8WieldoppenSchroevenset B
Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 9RoosterEurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 10Eurom KFA125T - UITPAKKEN EN SAMENSTELLEN - 11

Samenstellen:

A - Model KFA-70

Nodig: - kruisschroevendraaier medium

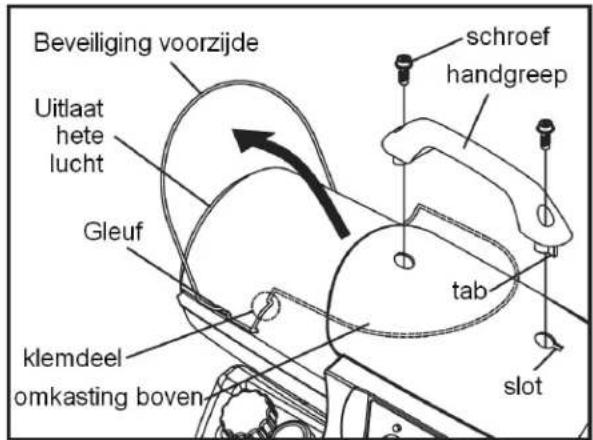

Beveiliging voorzijde Uitlaat hete lucht Gleuf klemdeel omkasting boven schroef handgreep tab slot

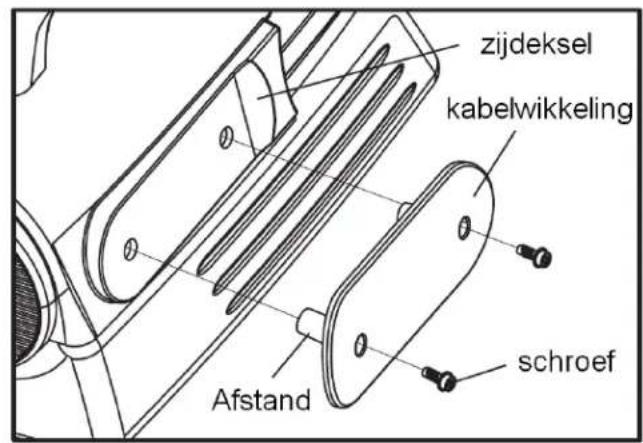

zijdeksel kabelwikkeling schroef Afstand

  1. Montage handgreep (linker afbeelding):

  2. Til de beveiliging voorzijde op (richting pijl, zie afb.) en zorg ervoor dat het klemdeel in de gleuf valt. zodat de beveiliging zich aan de voorzijde bevindt.

  3. Schuif de handgreep op z'n plaats in de beide gaten op de heater (tab in slot, past slechts op één manier!).
  4. Steek de schroeven in de gaten op de handgreep en draai de schroeven stevig vast.

  5. Montage kabelwikkeling (rechter afbeelding)

  6. Plaats de beide afstandjes van de kabelwikkeling op de beide gaten op het zijdeksel, zie afb.

  7. Steek de schroeven in de gaten op de kabelwikkeling en draai ze stevig vast.

B - Model KFA-125 en KFA-170

Deze modellen zijn uitgevoerd met een rooster, wielen, een handgreep aan de voorzijde, handgreep en kabelwikkeling. Deze onderdelen bevinden zich in de verpakking.

Nodig: - Kruisschroevendraaier medium

- 3/8" open of instelbare moersleutel Zie afb. pag. 8.

  1. Montage wielen, rooster en handgreep voorzijde:

  2. Schuif één wiel over de wielas en zorg er daarbij voor dat de verlengde naaf van het wiel naar de heater gericht is (zie afb.)

  3. Schuif de platte ring over het uiteinde van de wiel as, voorbij het gat in de as. Steek de splitpen door het gat in de as en buig met behulp van een tank de uiteinden van de splitpenzodanig uit elkaar dat hij niet meer verwijderd kan worden.
  4. Steek de wiel as door de daarvoor bestemde opening in de heater (zie afb.) en bevestig aan de andere zijde op overeenkomstige wijze wiel, platte ring en splitpen.
  5. Bevestig de wieldoppen op de platte ringen tot ze nauwkeurig op hun plaats klikken.
  6. Verwijder de schroef in beide zijvleugels (voorkant) van de omkasting bovenzijde.
  7. Bevestig de linker- en rechtersteun van het rooster op de linker- en rechtervleugel van de omkasting (bovenzijde), door de gaten in de steunen in lijn te brengen met de gaten in de vleugels.
  8. Bevestig ze door de verwijderde schroeven door steun en vleugel heen stevig vast te draaien.
  9. Plaats de handgreep voorzijde op de vleugels (gat boven gat), steek schroeven door de handgreep en vleugel en schroef ze stevig vast.

  10. Montage Handgreep en Kabelwikkeling: zie beschrijving onder Model KFA-70

8

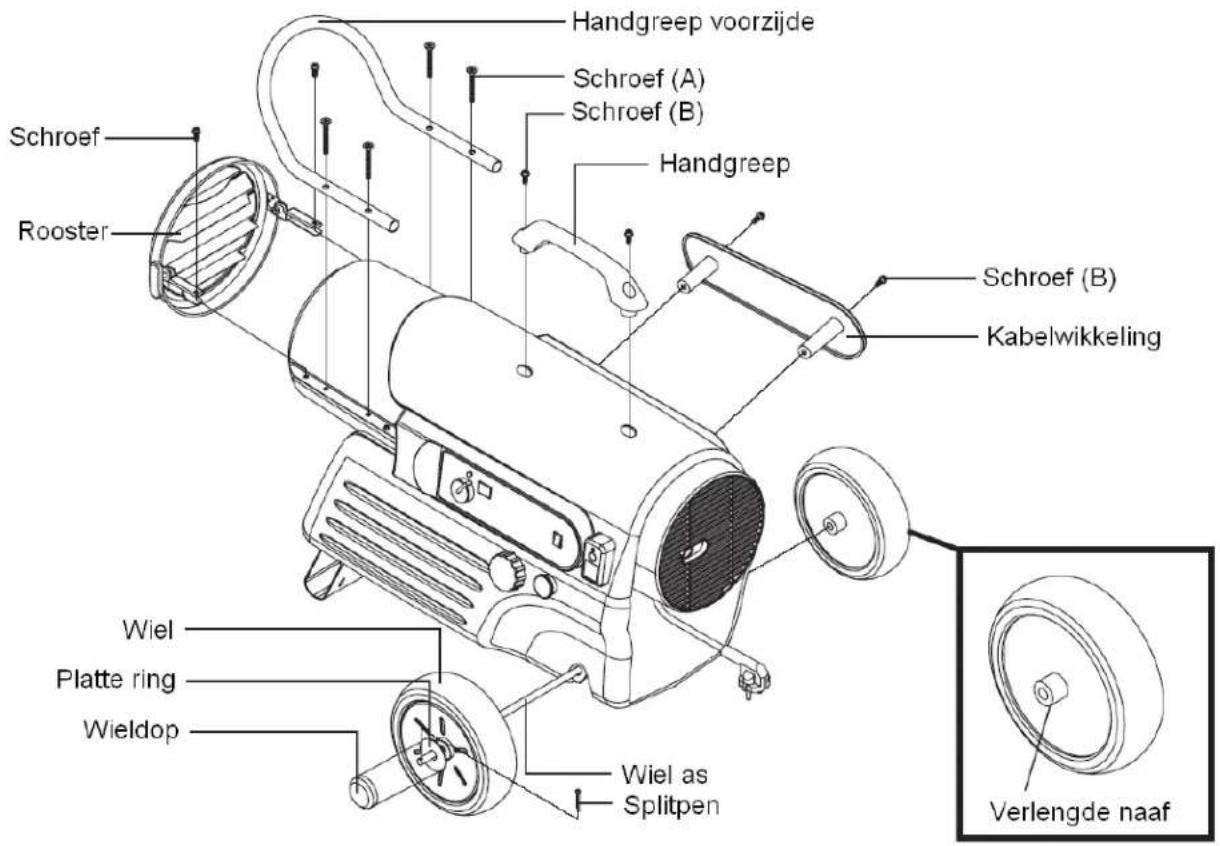

Handgreep voorzijde Schroef (A) Schroef (B) Handgreep Schroef (B) Kabelwikkeling Rooster Wiel Platte ring Wieldop Wiel as Splitpen Verlengde naaf

PAS OP: de heater dient voor elk gebruik te worden geïnspecteerd, en minstens éénmaal per jaar door een gekwalificeerd persoon!

4. PETROLEUM OF DIESEL

Om de heater optimaal te laten werken wordt dringend aanbevolen eerste kwaliteit petroleum te gebruiken. 1e kwaliteit petroleum is verfijnd doordat op virtuele wijze verontreinigingen (zoals zwavel, dat een rotte-eieren-geur verspreid) zijn verwijderd. Eventueel kan een goede kwaliteit diesel worden gebruikt als petroleum niet voorhanden is. Diesel brandt niet zo schoon als petroleum; zorg dus voor méér ventilatie, om de in de ruimte uitgestoten vervuiling af te voeren.

PETROLEUM DIENT UITSLUITEND TE WORDEN OPGESLAGEN IN EEN BLAUWE TANK MET DUIDELIJK DAAROP AANGEGEVEN: "PETROLEUM". SLA PETROLEUM NOOIT OP IN EEN RODE TANK!

Rode tanks worden geassocieerd met benzine.

NOOIT petroleum opslaan in leefruimtes, maar op een goed-geventileerde plaats buiten de woonomgeving.

NOOIT andere brandstof gebruiken dan 1e kwaliteit petroleum of evt. diesel.

NOOIT brandstof gebruiken als benzine, thinner of wat voor andere olie-achtige substanties dan ook. Deze vluchtige brandstof kan een explosie of ongecontroleerde vlammen veroorzaken.

NOOIT petroleum opslaan in direct zonlicht of bij een warmtebron.

NOOIT overjarige petroleum gebruiken; petroleum gaat op den duur achteruit in kwaliteit.

OUDE PETROLEUM BRANDT NIET GOED IN DEZE HEATER

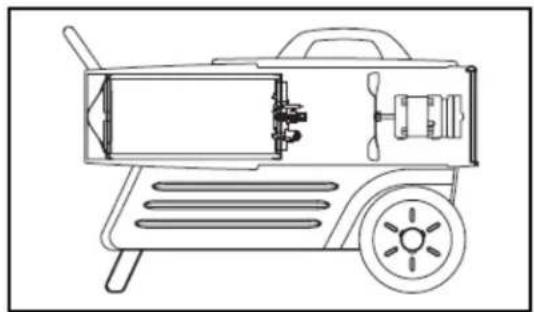

5. OVERZICHT ONTWERP

Brandstofsysteem: Deze heater is uitgevoerd met een elektrische luchtpomp die lucht door de luchtleiding perst. Deze leiding is verbonden met de brandstofinjecteur. Wanneer de lucht voor de brandstofinjecteur langs passeert, zuigt hij de brandstof vanuit de tank in de brandernozzle. Het mengsel van brandstof en lucht wordt dan als een fijne mist in de branderkamer verspreid.

Eurom KFA125T - OVERZICHT ONTWERP - 1

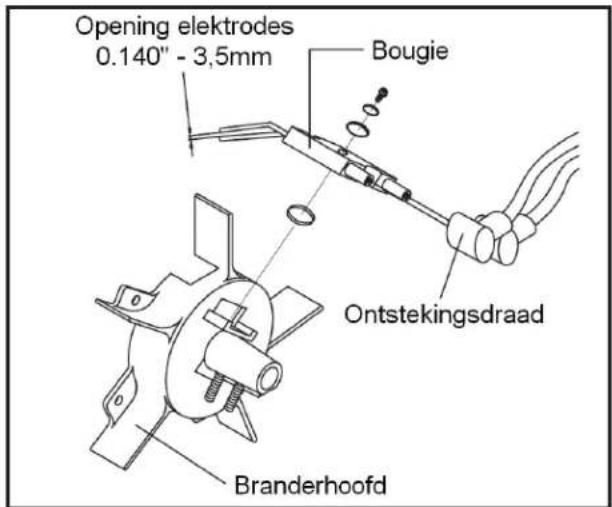

Ontsteking: De elektronische ontsteking zorgt dat er een vonk ontstaat op de bougie, die het hierboven beschreven mengsel van brandstof en lucht ontsteekt.

Luchtsysteem: De 'heavy duty' motor drijft een ventilator aan die lucht in en rond de verbrandingskamer voert. Hier wordt de lucht verhit en vervolgens aan de voorzijde uitgedreven.

Veiligheidssysteem:

A – Oververhittingsbeveiliging: Deze heater is uitgevoerd met een oververhittingsbeveiliging die de hem uitschakelt wanneer de inwendige temperatuur tot een onveilig niveau stijgt. Wanneer de temperatuur weer tot onder de reset-temperatuur is gedaald kunt u uw heater weer in gebruik nemen. Wanneer deze beveiliging uw heater uitschakelt is een servicebeurt noodzakelijk!

ModelInwendige uitschakel-temperatuur Plus/minus 10 gradenReset-temperatuur Plus/minus 10 graden
KFA-170110 °C90 °C
KFA-12570 °C40 °C
KFA-7070 °C40 °C

B. Elektrische beveiliging: Het elektrische systeem van de heater wordt beveiligd door een onderbreker, gemonteerd in de aan/uit-schakelaar, die het elektrische systeem beveiligd tegen schade. Wanneer uw heater niet werkt, controleer deze zekering dan en vervang hem zonodig.

Type zekering: Alle modellen 250 volt / 5 amp.

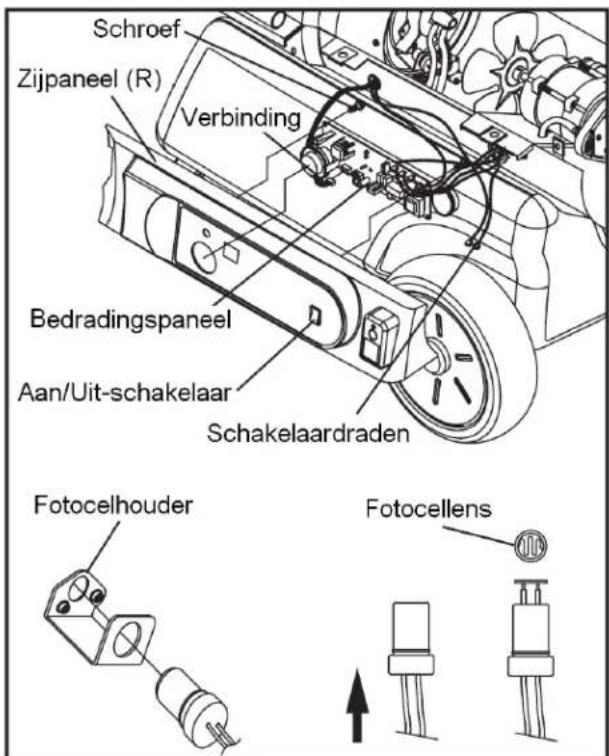

C. Vlamcontrole: D.m.v. een fotocel wordt de vlam in de branderkamer in de gaten gehouden tijdens de normale werking. Wanneer de vlam dooft schakelt deze de heater automatisch uit.

6. BRANDSTOFTANK (BIJ)VULLEN

Vul de brandstoftank nooit in de woonomgeving of elders binnen, maar altijd buiten!
Overvul de tank niet - zorg ervoor dat het brandstofniveau altijd horizontaal genivelleerd is.

Belangrijk bij het eerste gebruik: De eerste keer dient u de heater buiten te ontsteken. Olie enz., gebruikt tijdens het productieproces, kan dan buiten veilig verbranden.

WAARSCHUWING: vul de brandstoftank nooit bij terwijl de heater brandt of nog heet is!

7. WERKING

A - VENTILATIE

Gevaar van luchtverontreiniging – gebruik de heater uitsluitend in goed-geventileerde ruimtes!

Zorg voor een frisse-lucht-opening van minstens 2800 cm² voor elke 100.000 BTU/uur vermogen.

Zorg voor meer frisse lucht wanneer er meerdere heaters worden gebruikt.

Voorbeeld: - een KFA-170 heater vraagt een opening ter grootte van een dubbele garageduur die 15,5 cm. open staat.

  • Een enkele garagedeur die 23 cm. open staat.
  • Twee ramen, elk 77 cm. breed, die 38 cm. naar boven zijn opengeschoven.

B - WERKING

Het starten van de heater

1 – Vul de tank met petroleum of diesel
2 – Sluit de tankdop zorgvuldig
3 – steek de stekker van de heater in een verlengsnoer met aardleiding. De verlengkabel dient minstens twee meter lang te zijn en aan de volgende eisen te voldoen:

  • 2 tot 30 meter lang: gebruik een kabel met een doorsnee van 3 x 1,5 mm.
  • 30 tot 60 meter lang: gebruik een kabel met een doorsnee van 3 x 2,5 mm.

4 – Draai de thermostaatknop op de gewenste temperatuur (tussen de 5° en 45°C) en duw de aan/uitschakelaar in de aan-stand (ON). Het indicatielampje gaat branden en de heater start zijn werking. Als de heater niet start, zie dan de lijst met mogelijke oorzaken en oplossingen op blz. 16.

NOOT: Het display kamertemperatuur (type KFA-125 en KFA170) toont het volgende:

  • Als de kamertemperatuur lager is dan 5°C: "L"
  • Als de kemertemperatuur tussen de 5 en 45°C ligt: temperatuur in graden C
  • Als de kamertemperatuur hoger is dan 45°C: "Hi"

Als de heater niet start staat de thermostaatknop mogelijk te laag ingesteld. Draai hem op een hogere stand om de heater te starten. Start hij nog niet, zet de aan/uit-knop dan een keer uit (OFF) en weer aan (ON). Start hij nog niet, zie dan de lijst oplossingen op blz. 16.

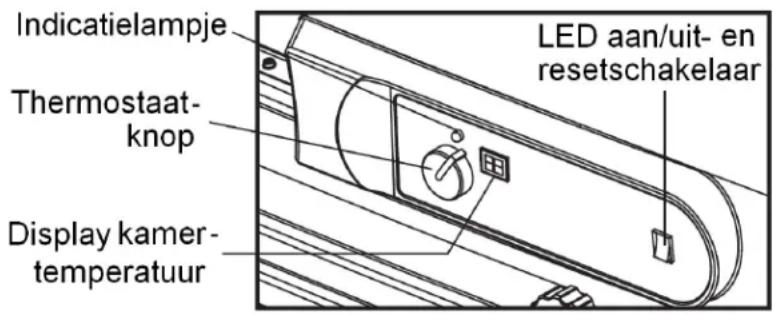

Indicatielampje Thermostaat-knop Display kamer-temperatuur LED aan/uit- en resetschakelaar

LET OP: De belangrijkste elektrische componenten worden beveiligd door een zekering, gemonteerd in het PCB-bord. Als uw heater niet wil starten, controleer dan de zekering en vervang hem zonodig. Controleer ook de stroombron om er zeker van te zijn dat voltagen en frequentie die aan uw heater worden afgegeven, correct zijn.

Het stoppen van de heater

1 - Druk de aan/uit-schakelaar uit (OFF) en neem de stekker uit het stopcontact.

Het opnieuw starten van de heater

1 – Wacht na het uitschakelen minimaal 10 seconden voor u de heater opnieuw start
2 – Herhaal de stappen, beschreven onder 'Het starten van de heater'.

-11-

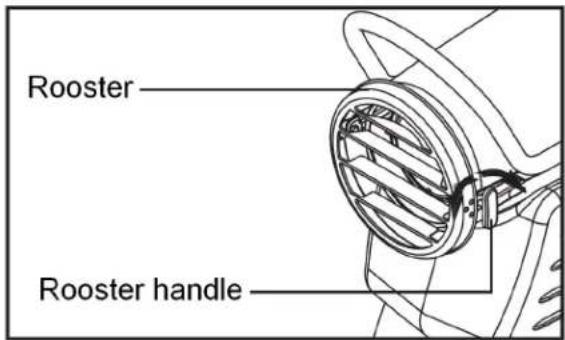

C - ROOSTER

Waarschuwing: verbrandingsgevaar!

Het rooster is tijdens en kort na de werking erg heet. Raak het dan niet aan en probeer ook niet de hoek bij te stellen! De hoek van het rooster kan worden bijgesteld met de daarvoor bedoelde handle, zie afb. Instellingen: tot 28° opwaarts en 20° benedenwaards.

Rooster Rooster handle

8. LANGE-TERMIJN-OPSLAG VAN DE HEATER

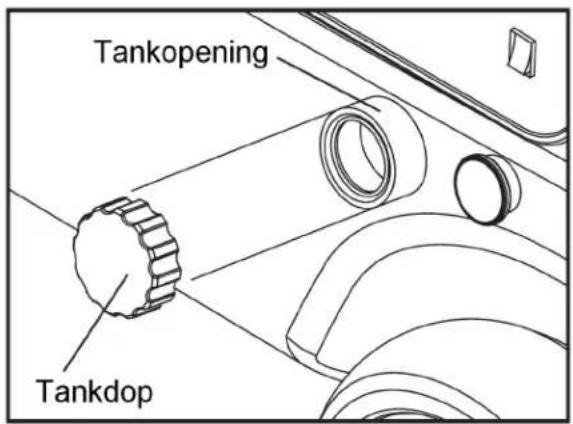

Brandstoftank ledigen

• Verwijder de tankdop
• Ledig de tank via de tankopening
- Gebruik een beetje petroleum en schud dat door de tank heen en weer. Meng nooit water door de petroleum! Dat laat de heater slecht werken. Giet nu de petroleum weer uit de tank en zorg ervoor dat hij helemaal leeg is.

Belangrijk! Bewaar geen petroleum de hele zomer over tot het volgende seizoen. Het gebruik van oude petroleum kan uw heater beschadigen.

- Draai de tankdop weer op de tank.

- Sla de heater op in een droge, goed- geventileerde ruimte. Zorg voor een ruimte die vrij is van stof en bijtende dampen.

- Sla de heater op in de originele verpakking met het originele verpakkingsmateriaal en bewaar dit instructieboekje bij de heater.

Tankopening Tankdop

9. ONDERHOUD

Waarschuwing: voer nooit onderhoud terwijl de stekker in het stopcontact zit of wanneer de heater nog heet is!

Gebruik altijd originele onderdelen wanneer u iets vervangt. Het gebruik van niet-originele onderdelen doet de garantie vervallen en kan onveilige werking tot gevolg hebben!

A - Brandstoftank

Ledig de tank elke 200 werkuren of zoveel eerder als nodig, zie hfdst. 8 – Opslag.

B – Verwijdering bovenste omkasting

  • Verwijder de schroef die de zijkant vastzet.
  • Duw in de richting van de pijl en verwijder het zijkantsteuntje uit het rechthoekige gat. Verwijder de zijkant, zie afb. Verwijder de andere zijkant op dezelfde wijze (Alleen model KFA-125 en KFA170).
  • Verwijder de schroeven langs de zijkant van de heater: de schroeven die de boven- en onderkast met elkaar verbinden. De bovenste omkasting kan nu worden verwijderd.

Schroef Bovenste omkasting Rechthoekig gat Zijkant steun Zijkant Schroef

C – Luchtuitlaat-, luchtinlaat- en pluisfilter wassen in zeepoplossing en drogen, óf elke 500 draaiuren dan wel elk jaar vervangen

■ Verwijder de bovenkast (zie B)
■ Verwijder het ventilatorrooster (zie afb.)
■ Verwijder de schroeven uit het filterdeksel
■ Vervang het luchtuitlaat- en pluisfilter
■ Was of vervang het luchtinlaatfilter
- Installeer filters, deksel en rooster weer correct op hun plaats

Luchtinlaatfilter Filterdeksel Luchtuitlaatfilter Pluisfilter Schroef Ventilatorrooster

D – Ventilatorbladen

Elk seizoen reinigen, of zo vaak als nodig is.

■ Verwijder de bovenkast, zie B.
- Gebruik een 1/8"inbussleutel om de schroef te verwijderen die de ventilatorbladen met de motoras verbindt.
- Neem de ventilatorbladen van de motoras af
- Maak de ventilatorbladen schoon met een zachte, met petroleum of een andere geschikte oplossing bevochtigde doek
■ Droog de ventilatorbladen nauwkeurig na
■ Bevestig de ventilatorbladen weer op de motoras
- Plaats de bevestigingsschroef weer op het platte deel van de as. Draai de schroef stevig vast.

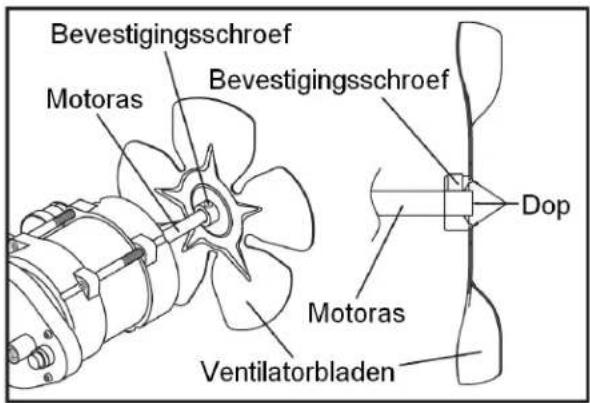

Bevestigingsschroef Motoras Bevestigingsschroef Dop Motoras Ventilatorbladen

E - Nozzle

Verwijder zo vaak als nodig vuil uit de nozzle

■ Verwijder de bovenkast
■ Verwijder de ventilatorbladen
- Ontkoppel brandstof- en luchtleidingen van het branderhoofd
- Ontkoppel de ontstekingsdraden van de bougie
- Draai de 3 schroeven los m.b.v. een schroevendraaier en verwijder het branderhoofd van de verbrandingskamer
- Verwijder de bougie van het branderhoofd d.m.v. een 5/8" copsleutel
- Blaas met een complessor lucht door de nozzle; de luchtdruk zal het vuil verwijderen.
- Bevestig de nozzle weer in hert branderhoofd en draai hem stevig vast
- Bevestig de bougie weer in het branderhoofd
■ Verbind de ontstekingsdraden weer met de bougie
- Verbind de brandstof- en luchtleiding weer met het branderhoofd
- Bevestig ventilatorbladen en bovenste omkasting weer op hun plaats.

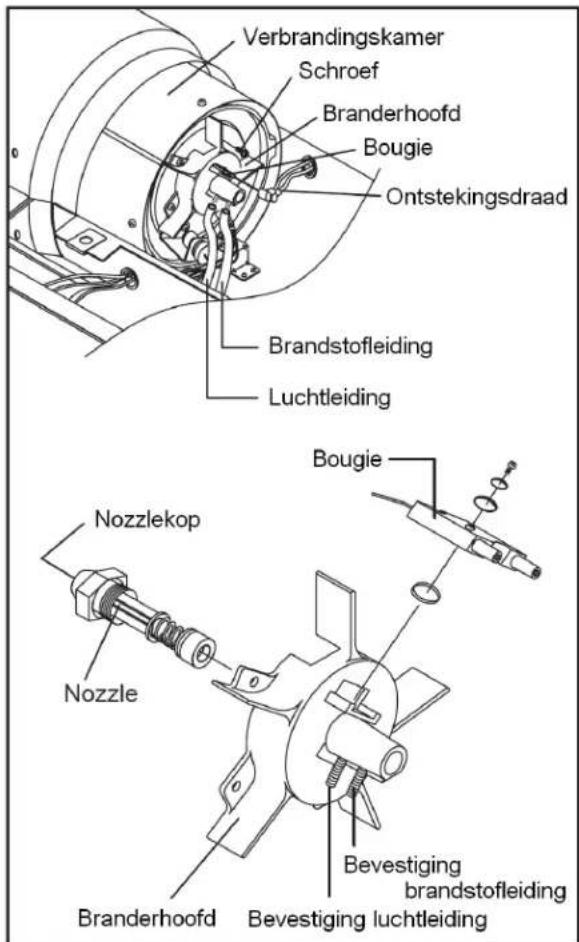

Verbrandingskamer Schroef Branderhoofd Bougie Ontstekingsdraad Brandstofleiding Luchtleiding Nozzlekop Nozzle Branderhoofd Bevestiging brandstofleiding Bevestiging luchtleiding

F-Bougie

Elke 600 werjuren schoonmaken en opening opnieuw afstellen, of vervangen.

■ Verwijder de bovenkast
■ Verwijder de ventilatorbladen
- Koppel de ontstekingsdraden los van de bougie
- Verwijder met een schroevendraaier de bougie uit het branderhoofd
- Maak de elektrodes schoon en stel de afstand opnieuw af op 0.140" (3,5 mm.)
■ Bevestig de bougie weer in het branderhoofd
- Sluit de ontstekingsdraden weer aan op de bougie
- Bevestig de ventilator en de bovenste omkasting weer op hun plaats.

G - Fotocel

Maak de fotocel jaarlijks schoon, of zoveel eerder als nodig is.

■ Verwijder de bovenkast
■ Verwijder de ventilator
■ Neem de fotocel uit de fotocelbeugel
- Maak de lens van de fotocel schoon met een katoenen kwastje of doekje

Om te vervangen:

  • Ontkoppel de schakelaardraden van de schakelaar
  • Verwijder de beide schroefjes met een schroevendraaier; deze schroeven verbinden het bedradingspaneel met het zijpaneel (zie afb.)
    ■ Verwijder het zijpaneel
  • Neem de fotocelhouder van het bedradingspaneel en verwijder de fotocel.
  • Installeer een nieuwe fotocel en bevestig de fotocelhouder weer op het bedradingspaneel
  • Bevestig het zijpaneel weer op het bedradingspaneel en sluit de draden weer aan op de schakelaar.
  • Installeer ventilator en bovenkast weer op hun plaats.

Opening elektrodes 0.140" - 3,5mm Bougie Ontstekingsdraad Branderhoofd

Schroef Zijpaneel (R) Verbinding Bedradingspaneel Aan/Uit-schakelaar Schakelaardraden Fotocelhouder Fotocellens

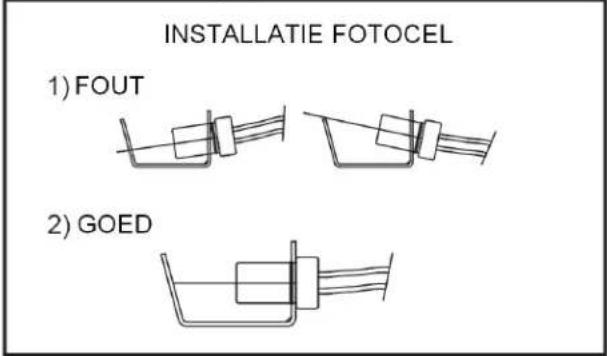

INSTALLATIE FOTOCEL 1) FOUT 2) GOED

H – Brandstofffilter

Maak het filter tweemaal per seizoen schoon, of zoveel vaker als nodig is.

■ Verwijder de bovenkast
■ Verwijder de ventilatorbladen
- Trek de brandstofleiding los van de nek van het brandstofffilter
■ Verwijder het brandstofffilter
- Was het filter schoon met zuiverte petroleum en plaats het terug in de tank
- Sluit de brandstofleiding weer aan op de nek van het filter
- Bevestig de ventilatorbladen en de bovenkast weer op hun plaats.

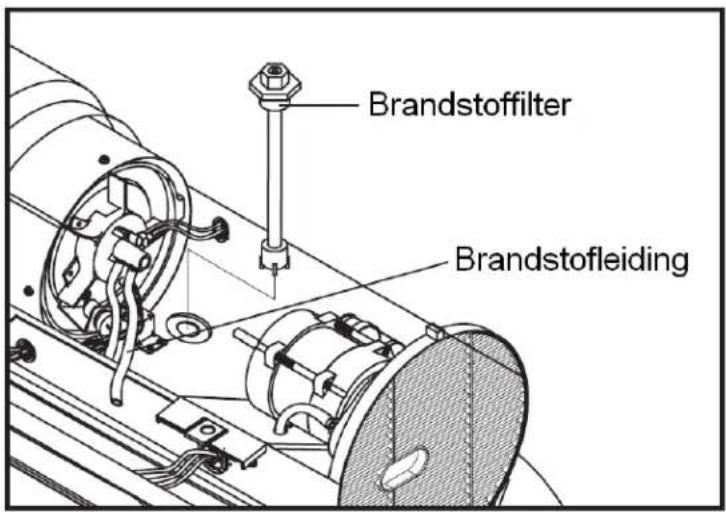

Brandstofffilter Brandstofleiding

I – Aanpassen pompdruk

  • Start de heater en laat de motor op volle snelheid kommen
  • Pas de pompdruk aan met behulp van een gewone schroevendraaier (met vlak blad)
  • Draai de drukregelaar met de klok mee om de druk te verhogen
  • Draai de drukregelaar tegen de klok in om de druk te verlagen
  • Stel de pompdruk in op de in het onderstaande schema aangegeven druk
    ■ Schakel de heater weer uit
ModelPompdruk
KFA703 psi
KFA1254 psi
KFA1705 psi

Drukregelaar Drukmeter

Let op: Gebruik ter vervanging uitsluitend nieuwe, originele onderdelen. Het gebruik van niet-originele of tweedehands onderdelen doet de garantie en de aansprakelijkheid van de fabrikant/leverancier vervallen en kan onveilige werking tot gevolg hebben!

10. VERVANGING ZEKERING

Let op: Deze heater wordt beveiligd door een zekering. Wanneer uw heater niet wil ontsteken, volg dan, voor u zich tot uw leverancier wendt, de instructies hieronder om de zekering te controleren en te vervangen.

PROCEDURE ZEKERING VERVANGEN

Waarschuwing: Voorkom een elektrische schok en persoonlijk letsel, neem altijd de stekker uit het stopcontact voordat u de zekering vervangt!

  • Neem de stekker uit het stopconatct
    ■ Verwijder de schroef die het zijpaneel op z'n plaats houdt (afb. A)
  • Duw in de richting van de pijl en verwijder het steuntje van het zijpaneel uit het rechthoekige gat; neem het zijpaneel af (Afb. A)
  • Ontkoppel de schakelaarbedrading van de aan/uit-schakelaar
  • Verwijder twee schroeven m.b.v. een schroevendraaier. Deze schroeven verbinden het bedradingspaneel met het zijpaneel (Afb. B)
  • Neem de zekering uit de zekeringhouder en vervang hem (Afb. B)

Waarschuwing: Voorkom brand, vervang de zekering niet door een exemplaar met een hogere of lagere waarde!

  • Verbind de schakelaarbedrading weer met de aan/uit-schakelaar
  • Bevestig het bedradingspaneel en het zijpaneel weer op hun plaats.

Rechthoekig gat Steuntje zijpaneel Zijpaneel Schroef

Afb. A

Schroef Bedradings- paneel Aan/Uit-schakelaar Schakelaarbedrading

Afb. B

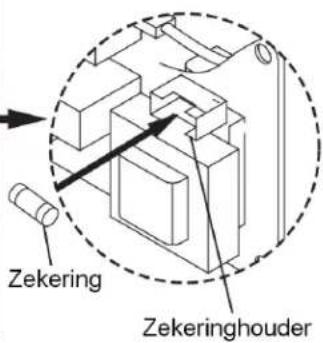

Zekering Zekeringhouder

  1. PROBLEMEN EN OPLOSSINGEN
PROBLEEMMOGELIJKE OORZAAKOPLOSSING
Heater ontsteekt, maar schakelt na korte tijd weer uit(indicatielampje knippert en display toont " E1")1. Verkeerde pompdruk2. Vuil(e) filter(s)3. Vuil brandstofffilter4. Vuil in nozzle5. Vuile fotocellens6. Fotocel incorrect geïnstalleerd (ziet vlam niet).7. Slechte elektrische verbinding fotocel - bedradingspaneel.8. Fotocel defect.1. Aanpassen, zie blz. 152. Reinigen, zie blz. 123. Reinigen, zie blz. 154. Reinigen, zie blz. 135. Reinigen, zie blz. 146. Zorg dat de fotocel correct in de steun zit, zie blz. 147. Controleer elektrische componenten, zie diagram blz. 188. Vervang fotocel, zie blz. 14
Heater ontsteekt niet maar motor draait wel korte tijd.(indicatielampje knippert en display toont " E1")1. Geen brandstof in tank2. Verkeerde pompdruk3. Koolstofneerslag op bougie of elektrodenafstand incorrect.4. Vuil brandstofffilter5. Vuil in nozzle6. Water in brandstoftank7. Slechte elektrische verbinding ontsteking-bedradingspaneel.8. Ontstekingsdraad niet verbonden met bougie1. Vul tank met petroleum2. Aanpassen, zie blz. 153. Zie Bougie, blz. 144. Reinigen, zie blz. 155. Reinigen, zie blz. 136. Spoel de tank om met schone petroleum, zie blz.117. Controleer elektrische componenten, zie diagram blz. 188. Verbind ze, zie Bougie blz. 14
Ventilator draait niet terwijl stekker in stopcontact zit en schakelaar 'aan' staat(Indicatielampje brandt of knippert)----(Indicatielampje knippert en display toont " E2 ")----(Indicatielampje knippert en display toont " E3 ")1. Thermostaatinstelling te laag2. Slechte elektrische verbinding Motor - bedradingspaneel.----1. Temperatuursensor niet aangesloten2. Sensor defect----1. Thermostaatknop defect1. Draai thermostaat hoger2. Controleer elektrische componenten, zie diagram blz. 18----1. Sluit sensor aan, zie bedradingsdiagram blz. 182. Vervang sensor, zie bedradingsdiagram blz. 18----1. Vervang thermostaatknop, zie bedradingsdiagram blz. 18
Heater wil niet starten(Indicatielampje blijft gedoofd)1. Heater is oververhit2. Geen stroom3. Zekering doorgebrand4. Slechte elektrische verbinding oververhittingsbeveiliging-bedradingspaneel.1. Schakel heater uit en laat hem ± 10 min. afkoelen.2. Controleer of de stekker in het stopcontact zit, of de verlengkabel goed is aangesloten en of het stopcontact stroom afgeeft3. Vervang zekering, zie blz. 164. Controleer elektrische componenten, zie diagram blz. 18

12. BEDRADINGSDIAGRAM

A) BEDRADINGSDIAGRAM KFA70
CONTROL PCB POWER LAMP (LED) THERMOSTAT (TEMP. CONTROL) CN5 BLACK Black CAMPO CELL CN6 BLUE ROOM SENSOR BLUE LIMIT CONTROL WHITE FUSE T5A/250VAC WHITE CN4 GRAY GRAY IGNITOR BLACK SPARK PLUG ORANGE MT-ORG CN3 MT-RED RED PUMP MOTOR WHITE GREEN CAPACITOR 3.5uF/450VAC EARTH AC230V 50Hz BROWN BLUE GREEN EARTH

B) BEDRADINGSDIAGRAM KFA125 & KFA170

CONTROL PCB POWER LAMP (LED) THERMOSTAT (TEMP. CONTROL) CN5 BLACK Black ROOM SENSOR BLUE BLUE CN6 LIMIT CONTROL BLACK WHITE FUSE T5A/250VAC WHITE PNMP MOTOR GREEN CAPACITOR 7.0uF/450VAC EARTH AC230V 50Hz BROWN BLUE GREEN EARTH CN4 GRAY GRAY IGNITOR BLACK SPARK PLUG BLACK MT-ORG ORANGE MT-RED CN3 RED GREEN EARTH CN1(AC1)/ BLK WHITE

Inhoudsopgave Klik op een titel om deze te openen
Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : Eurom

Model : KFA125T

Categorie : Verwarming
