Type	Vouw- en insteekmachine
Merk	FP-Ruys
Model	FPi 500
Invoerladen	2 automatische laden (A en B) voor grote documenten (A4/US letter), 1 lade (C) voor kleine bijlagen of antwoordenveloppen
Envelopformaten	C6/5, C5, #10, met of zonder venster
Vouwtypes	Enkele vouw, C-vouw, dubbele parallelle vouw
Documentafmetingen (lade A en B)	Breedte 142–226 mm, hoogte 80–356 mm
Papiergewicht (lade A en B)	70–120 g/m² (standaard), tot 120 g/m² (gecoat)
Capaciteit lade A en B	100 vellen (80 g/m²)
Lade C (kleine bijlagen)	Breedte 142–226 mm, hoogte 80–150 mm; papiergewicht 80–250 g/m²; capaciteit 200 bijlagen of 100 antwoordenveloppen
Enveloplade	Breedte 224–240 mm, hoogte 90–125 mm (klein) of 152–165 mm (groot)
Vouw- en insteekcapaciteit	Max. 5 vellen (70–80 g/m²) enkele vouw; max. 3 vellen (86–120 g/m²) enkele vouw; max. 3 vellen parallelle vouw
Bevochtiging	Reservoir voor het bevochtigen van envelopkleppen
Dubbeldetectie	Automatisch voor alle laden (A, B en C), uitschakelbaar
Gebruikersinterface	Intuïtief bedieningspaneel met display, geheugen voor 9 jobs
Adresaanduiding	Instelbare vouwpositie voor vensterenveloppen (hoogte ± 8 mm)
Stroomvoorziening	230V, geaard stopcontact, beveiligd met 16A zekering
Veiligheid	Voldoet aan EN60950 en UL1950; behuizing niet openen wegens stroomvoerende delen
Onderhoud	Rollen reinigen, bevochtigingsborstels reinigen/vervangen, behuizing reinigen
Geluidsniveau	Niet gespecificeerd
Afmetingen (zonder verpakking)	Niet gespecificeerd
Gewicht	Niet gespecificeerd

Veelgestelde vragen - FPi 500 FP-Ruys

Hoe los ik een papierstoring op?

Schakel de machine uit. Open de machine en verwijder vastzittende documenten uit gebieden 1 tot 8 en achter klep 7. Draai aan vliegwiel D of rol E om documenten verder te duwen. Sluit de machine en schakel weer in.

Wat moet ik doen als de envelop niet sluit?

Controleer het waterniveau in het bevochtigingsreservoir. Kies de juiste job met 'SLUITEN' in de envelopregel. Reinig de bevochtigingsborstels. Pas de bevochtigingspositie aan in de geavanceerde functies.

Hoe verander ik de taal van het display?

Schakel de machine uit en weer in. Tijdens de initialisatie drukt u op ESC om in het setupmenu te komen. Kies 'Language' met de pijltjestoetsen en selecteer de gewenste taal. Bevestig met START/STOP.

Hoe stel ik de adreshoogte in voor vensterenveloppen?

In het hoofdmenu kiest u de job. Gebruik de pijltjestoetsen om 'Adres hoogte' te selecteren. Pas de waarde aan met ▲ of ▼ (stappen van 1 mm, bereik +7 tot -8 mm). Voer een testcyclus uit door tweemaal op START/STOP te drukken.

Wat betekent de foutmelding 'Controleer de enveloplade'?

Deze melding verschijnt als er geen envelop in de lade zit, de envelop niet goed is ingevoerd, of als er een storing is. Controleer de enveloppen, stel de geleiders in en open/sluit de machine om de fout te wissen.

Hoe reinig ik de rollen van de machine?

Open de machine. Gebruik een niet-pluizende doek met een aanbevolen reinigingsmiddel. Veeg elke rubberen rol schoon terwijl u deze met de hand draait. Reinig ook de invoerrollen door een bevochtigd vel papier in lade A te plaatsen en de machine kort te laten draaien.

Hoe vul ik het waterreservoir voor de bevochtiging?

Open de machine. Verwijder het reservoir via de blauwe hendels. Verwijder de drie afsluitdoppen en vul met water tot de borstels volledig bevochtigd zijn. Plaats het reservoir terug en sluit de machine.

Hoe activeer ik de dubbeldetectie voor lade C?

Ga naar het setupmenu (tijdens initialisatie op ESC drukken). Kies 'Dubbel det. Bin C' met de pijltjestoetsen. Schakel in of uit met de pijltjestoetsen. Bewaar wijzigingen met de map-toets.

Wat zijn de aanbevolen papierspecificaties?

Gebruik papier van 70–120 g/m² voor lade A en B. Voor lade C is 80–250 g/m² toegestaan. Gebruik geen gekruld of beschadigd papier. Bij problemen, gebruik halve ladecapaciteit.

Hoe reset ik de jobteller?

In het hoofdmenu kiest u de regel 'Teller' met de pijltjestoetsen. Druk op de toetsen ↓↑ om de teller op nul te zetten. Bevestig met START/STOP om een job te starten.

GEBRUIKSAANWIJZING FPi 500 FP-Ruys

Deze vouw- en insteek machine maakt het mogelijk om documenten te vouwen, in enveloppen te steken en de kleppen dicht te plakken.

Kleine documenten kunnen worden toegevoegd aan grote gevouwen documenten, of ze kunnen afzonderlijk worden ingestoken zonder ze te vouwen.

Deze gebruiksvriendelijke machine werkt automatisch en snel.

Ze vergemakkelijkt het sturen van facturen, grote mailings, betaalstrookjes, dagelijkse post, etc.

De informatie in deze handleiding helpt u erbij, uw machine optimaal te benutten.

De hoofdfuncties zijn:

• Twee automatische invoerlades voor grote documenten (voornamelijk A4 of US briefformaat)
• Een automatische invoerlade voor kleine documenten (kleine bijlagen of antwoordenveloppen die kleiner zijn dan de buitenenvelop).
• De mogelijkheid om materiaal in enveloppen van een andere afmeting te doen, waaronder C6/5, C5, #10, met of zonder venster.
• Eenvoudig verticaal lades vullen
• Een gebruiksvriendelijke, intuitieve interface met een geheugen, zodat elke gebruiker de gegevens over de meest voorkomende jobs kan opslaan.
• Automatische aanpassing van de afmeting van de vouwen.
• Alle lades hebben een automatische detector voor duplicaten, zodat de inhoud van de envelop altijd klopt.
• Klein voetstuk zodat de machine op elk kantoor past.

Deze handleiding mag niet worden verveelvoudigd, overgenomen of uitgezonden, hetzij elektronisch, mechanisch of op een andere manier, geheel noch gedeeltelijk, zonder toestemming van uw verkoper.

OFFICIËLE NORMEN

Om te voldoen aan de normen EN60950 en UL1950, moet dit apparaat worden aangesloten op een standaard installatie uit de constructie-industrie. Om de inwendige bedrading te beschermen, is dubbelpolige beveiliging tegen 5A stroomstoten vereist. Deze apparatuur voldoet aan norm 55022, Klasse A.

INSTALLATIE

Deze apparatuur moet worden geïnstalleerd in de buurt van een geaard stopcontact, en de aansluiting moet zijn beveiligd met een 16A zekering.

PAS OP

DE BEHUIZING VAN DE MACHINE MAG ONDER GEEN VOORWAARDE WORDEN GEOPEND AANGEZIEN ER ZICH BINNENIN STROOMDRAGENDE DELEN BEVINDEN.

INHOUDSOPGAVE

SECTIE A: ALGEMENE PRESENTATIE ...... 9

1. MACHINE 11
2. BEDIENINGSPANEEL 12
3. DE MACHINE OPENEN EN BINNENAANZICHT...... 13

1.1 De machine installeren 17
1.2 Installatie en eerste keer opstarten 19
1.3 De ontgrendelingscode invoeren 19
1.4 De taal kiezen 20
1.5 Het bevochtigingreservoir vullen 21
1.6 Dubbeldetectie lade C 22

2. GEBRUIK VAN DE MACHINE 23

2.1 Gebruikersmode 23

2.1.1 Een opgeslagen job kiezen 24
2.1.2 Tabel met opgeslagen jobs 24
2.1.3 Een job starten 26
2.1.4 Een job veranderen 26
2.1.5 Een job vastleggen en vrijgeven 30
2.1.6 Teller 31

2.2 Geavanceerde functie 32

2.2.1 De taal veranderen 33

2.2.2 Instellingen voor envelop formaten en speciale documenten 33

2.2.3 Dubbel detectie inschakelen/uitschakelen (Lade C) 38

2.3 Overige geavanceerde functies 38

2.3.1 Dubbel detectie inschakelen/uitschakelen voor lades A en B. 38

2.3.2 Job-aanpassingen weergeven 39

3. DOCUMENTEN LADEN 40

3.1 Documenten laden (lades A en B in automatische mode) 40

3.2 Documenten laden in handmatige mode (lade A) .... 42

3.3 Enveloppen laden 43

3.4 Het laden van kleine bijlagen en antwoord- enveloppen (lade C) 45

SECTIE C: HELP EN ADVIES ....47

1. HELP GIDS 49

1.1 Foutmeldingen 49

1.2 Symptomen en oplossingen 55

2. PAPIERSTORINGEN OPLOSSEN.... 60

2.1 De invoer leegmaken (lade A en B) 60
2.2 De documentbaan vrijmaken 61
2.3 De baan voor kleine bijlagen vrijmaken (lade C) ..... 61
2.4 De enveloplade leegmaken 62

3. REINIGEN 63

3.1 De rollen reinigen 63

3.1.1 Interne rollen 64
3.1.2 Rollen enveloplade 65
3.1.3 Rollen lade C 65
3.1.4 Rollen A/B invoer 66

3.2 Bevochtigingborstels reinigen/vervangen 67

3.3 De behuizing van de machine reinigen 67

SPECIFICATIES 69

Gebruikte symbolen

Geeft benodigde informatie aan

Geeft een mogelijk probleemgebied aan

Geeft een idee of interessant punt aan

Illustratie d.m.v. een voorbeeld

SECTIE A: ALGEMENE PRESENTATIE

1. MACHINE 11
2. BEDIENINGSPANEEL 12
3. DE MACHINE OPENEN EN BINNENAANZICHT...... 13

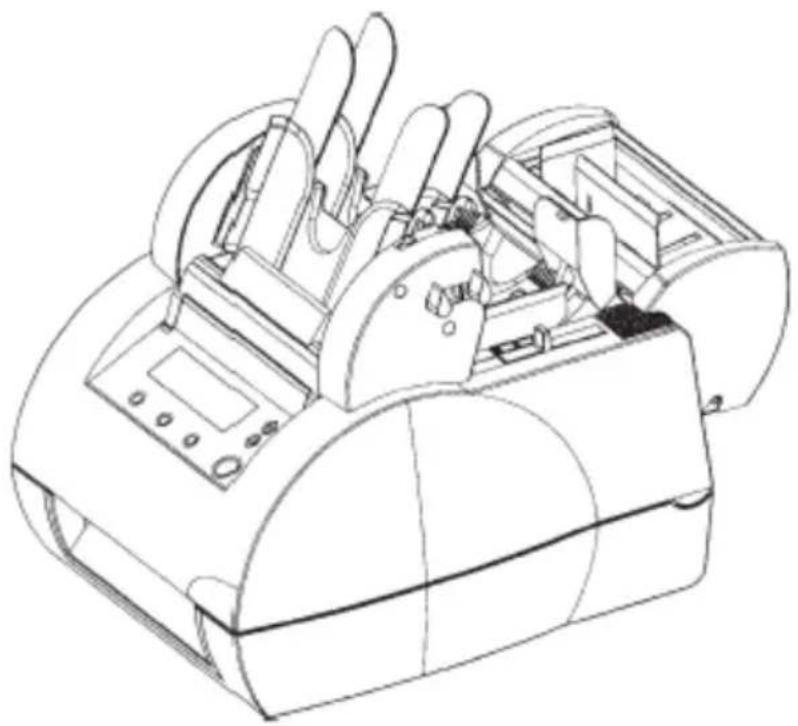

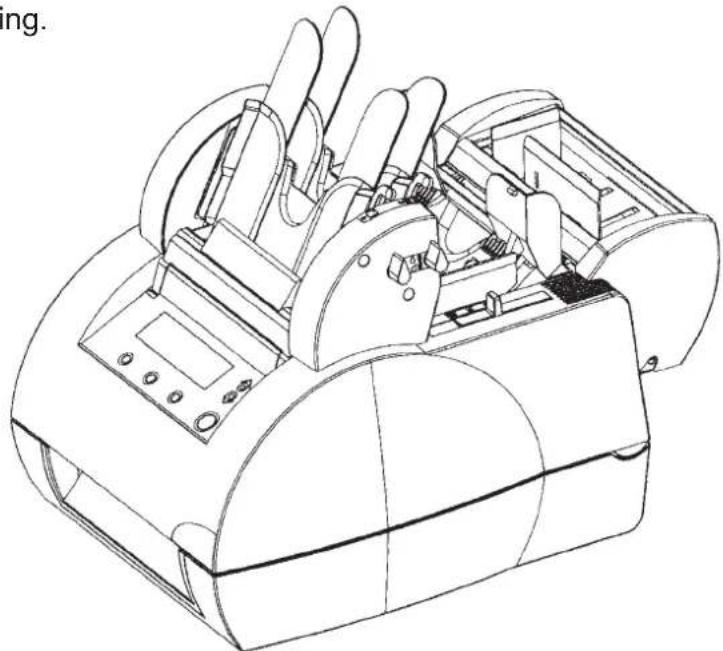

1. MACHINE

1 Bedieningspaneel
2 Display
3 Lade A (document invoer)
4 Lade B (document invoer)
5 Enveloplade
6 Lade C (invoer voor kleine bijlage of antwoordenvelop)
7 Opvangbak
8 Openingshendel van de machine
9 Blokkeerhendel papiergeleider
10 Blokkeerhendels voor lades A en B
11 Blokkeermechanisme voor envelop geleiders
12 Aansluiting netvoeding
13 Aan/uit schakelaar
14 Geleiders lade C (kleine bijlagen)
15 Zijdelingse geleiders
16 Openingshendel lade C (kleine bijlagen)
17 Connector voor documentinvoer

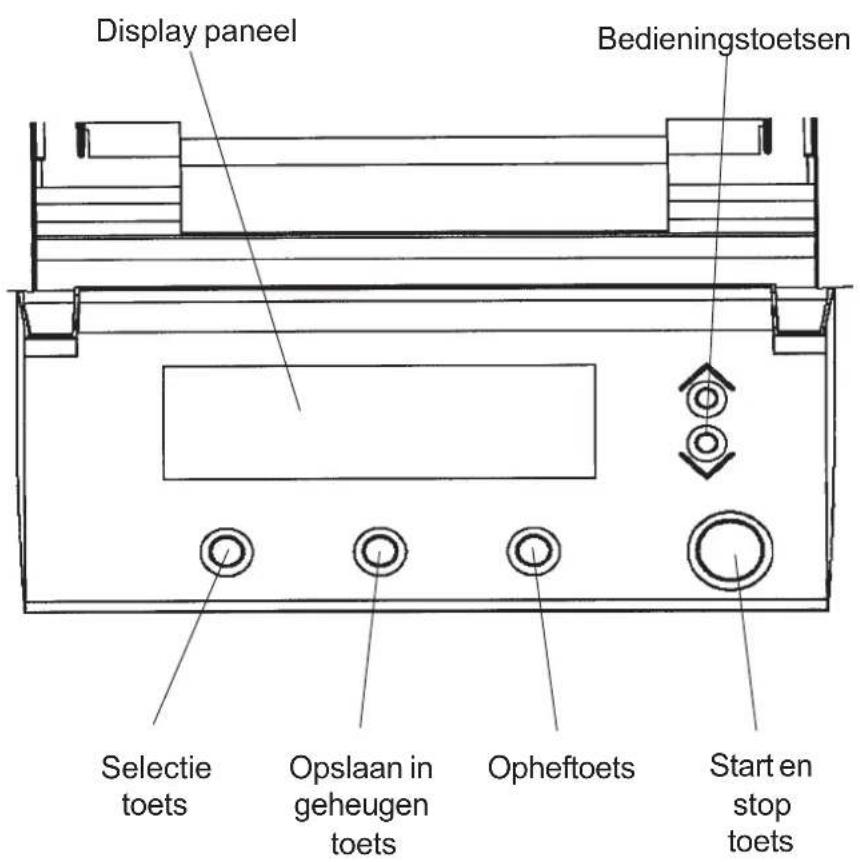

2. BEDIENINGSPANEEEL

3. DE MACHINE OPENEN EN BINNENAANZICHT

Druk op de hendel aan de voorzijde

Trek het deksel van de machine naar boven

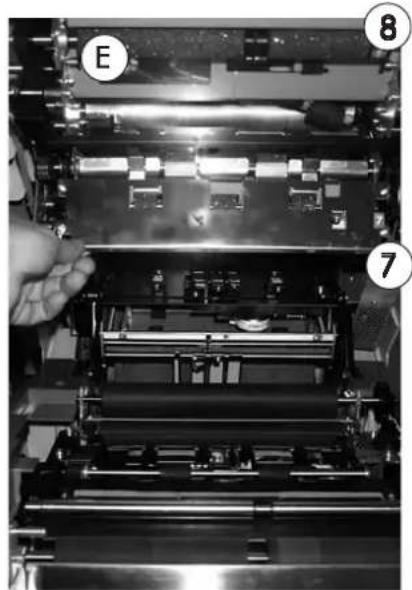

Rol uitvoer enveloppen (E)

Klep (7)

Bevochtigingreservoir

WAARSCHUWING: bewegende delen. Pas op dat er geen vingers, sieraden of losse kleding in de machine komen.

1.1 De machine Installeren 17
1.2 Installatie en eerste keer opstarten 19
1.3 De ontgrendelcode invoeren 19
1.4 De taal kiezen 20
1.5 Het bevochtigingreservoir vullen 21
1.6 Dubbel detectie lade C 22

2. DE MACHINE GEBRUIKEN 23

2.1 Gebruiksmode 23
2.1.1 Opgeslagen job kiezen 24
2.1.2 Tabel met opgeslagen jobs 24
2.1.3 Een job starten 26
2.1.4 Een job wijzigen 26
2.1.5 Een job vastzetten en vrijgeven 30
2.1.6 Teller 31

2.2 Geavanceerde functies 32

2.2.1 De taal veranderen 33

2.2.2 Instellingen voor envelop formaten en speciale documenten 33

2.2.3 Dubbel detectie inschakelen/uitschakelen (lade C).... 38

2.3 Overige geavanceerde functies 38

2.3.1 Dubbel detectie inschakelen/uitschakelen voor lades A en B. 38

2.3.2 Job-aanpassingen weergeven 39

3. DOCUMENTEN LADEN 40

3.1 Documenten laden (lades A en B in de automatische mode) 40
3.2 Documenten laden in de handmatige mode (lade A) 42
3.3 Enveloppen laden 43
3.4 Het laden van kleine bijlagen en antwoord- enveloppen (lade C) 45

1. INSTALLATIE EN OPSTARTEN

1.1 De machine installeren

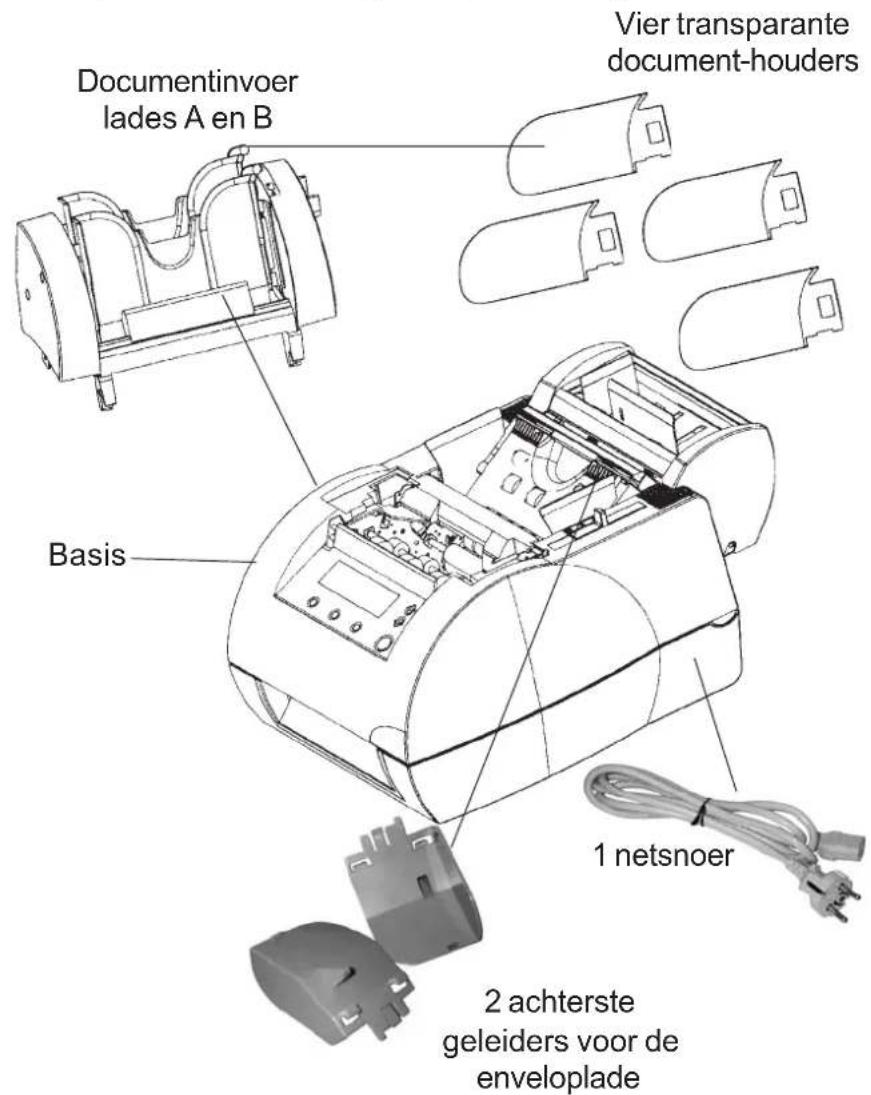

Controleer meteen bij ontvangst van de machine of alles wat op de onderstaande lijst staat, aanwezig is :

Installatie en opstarten

Plaats de documentinvoer door de twee 2 plastic lipjes in de corresponderende gleufjes te steken; deze bevinden zich in de basis van de machine.

Houd de invoer naar u toe, steek de connector in de aansluiting van de A/B invoer, en plaats de invoerdan op de juiste wijze terug op de basis.

Bevestig de geleiders op de achterkant van de lade voor enveloppen : Let daarbij goed op de juiste positie

Bevestig de transparante documenthouders op lades A en B.

Sluit de machine op het stopcontact aan en druk op schakelaar: Na enkele seconden verschijnt het beginscherm.

1.2 Installatie en de eerste keer opstarten

Wanneer de machine wordt aangezet, wordt het opstartscherm gedurende enkele seconden getoond. Het getoonde nummer geeft het aantal cycli weer dat de machine heeft uitgevoerd, alle taken inbegrepen.

BEZIG MET INITIALISATIE

Totaal aantal cycli : 1234567

(druk op ESC tijdens initialisatie om de machine setup te veranderen)

1.3 De ontgrendelcode invoeren

Het scherm verschijnt automatisch bij de laatste stap van de installatieprocedure.

Invoer van het codenummer dat verschijnt in sectie J van uw beknopte opstartgids gaat als volgt:

↓: Selecteer nummer START / STOP : Toekenning van nummer ESC : Ga terug Druk op om te bevestigen Code : 0000000000

1. Kies een cijfer tussen 0 en 9 met de toetsen
2. Druk op START STOP om het gekozen cijfer toe te kennen; de cursor gaat vervolgens automatisch naar het volgende cijfer.
3. Herhaal deze twee stappen tot u alles heeft ingevoerd (10 cijfers).

4. Als u tijdens het invoeren van uw code een fout maakt, drukt u op ESC om de invoer te wissen en weer van voren af aan te beginnen.

5. Als u uw code correct heeft ingevoerd, drukt u op om de code op te slaan.

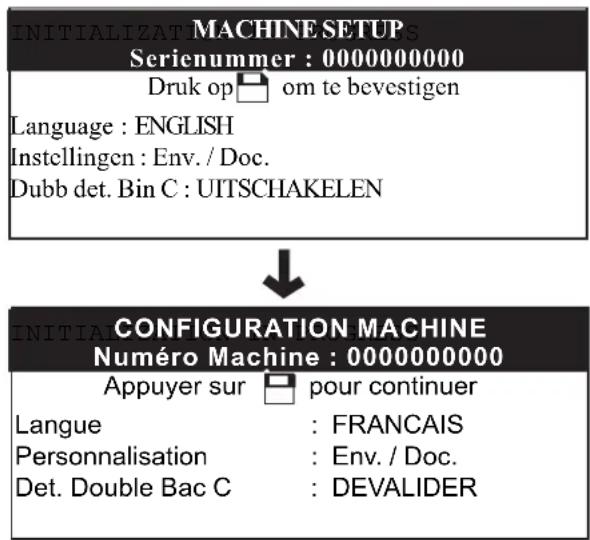

1.4 De taal kiezen

De machine is standaard op Engels ingesteld.

De taal veranderen:

• Als de machine in is geschakeld, schakelt u haar uit en dan weer in.
• Druk tijdens de initialisatiefase op om in het volgende venster te komen:

INITIALIZATION IN FROGRESS

	Druk op	om te bevestigen
Language		: ENGLISH
Instellingen		: Env./Doc.
Dubbel det. Bin C		: UIT

INITIALIZATION IN PROGRESS

• Nadat dit scherm is geopend, geeft de «language» regel de gebruikte taal weer.
• Kies deze regel door op te drukken.
• Beweeg de cursor tot u de gewenste taal ziet en kies deze met de toetsen.
• Sluit de actie af door de wijzigingen op te slaan met
• Of maak de wijzigingen ongedaan met .

1.5 Het bevochtigingreservoir vullen

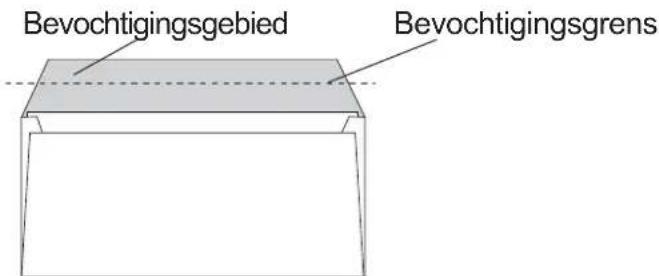

Dankzij het bevochtigingreservoir is de machine in staat, de lijm op de klep van de envelop vochtig te maken zodat deze kan worden dichtgeplakt.

Dit scherm verschijnt elke keer dat de machine wordt opgestart en blijft een aantal seconden actief.

CONTROLEER HET WATER NIVEAU

Vul de watertank bij

Doe dit niet als dit reeds is gebeurd. Ga anders als volgt te werk:

1. Open de machine om de waterbak te kunnen verwijderen

1. Verwijder voorzichtig het bevochtigingreservoirm.b.v.zijn blauwe hendels.

2. Verwijder de drie afsluitdoppen en vul de tank met water via de drie gaten. Zorg dat de borstels volledig bevochtigd worden

3. Zet het reservoir terug in de machine met de blauwe hendels naar u toe.

4. Sluit de machine

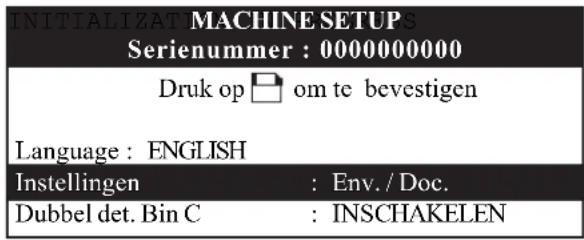

1.6 Dubbel detectie lade C

Deze optie is standaard uitgeschakeld.

Middels deze functie merkt de machine het als er twee kleine bijlagen tegelijkertijd door het invoercircuit gaan.

Om deze functie in te schakelen drukt u op

en bevestigt u dit met de ⬇ toets.

MACHINE INSTELLINGEN Serienummer : 0000000000

Druk op □ om te bevestigen

Language : ENGLISH

Instellingen : Env. / Doc.

Dubbel det. Bin C : UIT

1. Kies de taal
2. Stel de afmeting van specifieke documenten in (enveloppen of papier)
3. Schakel de dubbel detectie van lade C in of uit.

2. DE MACHINE GEBRUIKEN

Om de machine te kunnen gebruiken, moet het volgende worden gespecificeerd:

• het soort document
• het soort envelop
• lades

Deze informatie wordt door de machine opgeslagen als een «job», die correspondeert met een specifieke toepassing.

Vul de betreffende lade(s), afhankelijk van de uit te voeren taak (zie de sectie «documenten laden»).

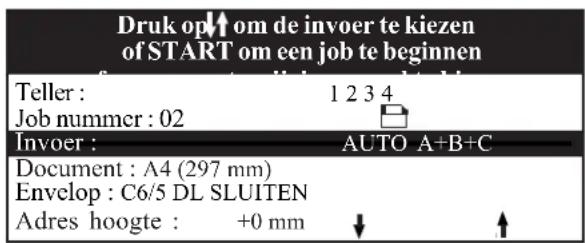

2.1 Gebruikermode

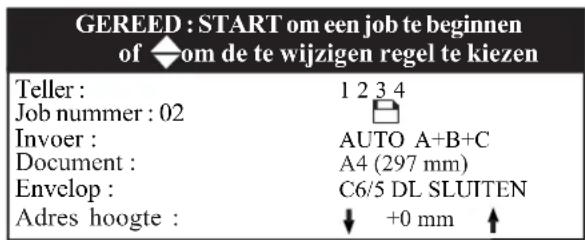

Als het gebruiksmenu verschijnt, is de machine gereed voor gebruik.

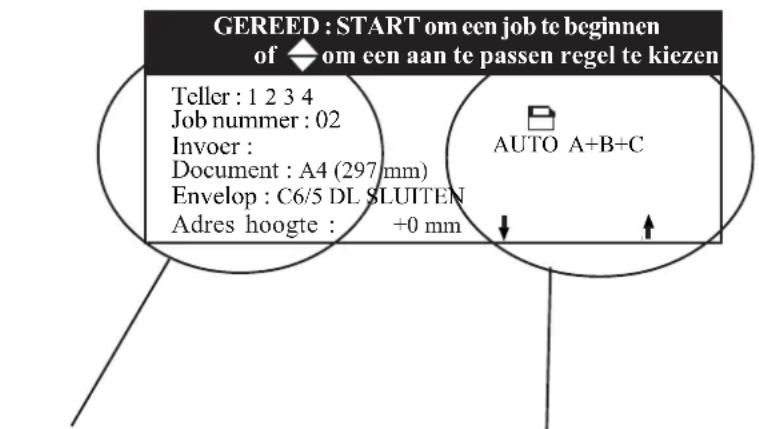

Keuzegebied Wijzigingsgebied

2.1.1 Een opgeslagen job kiezen

Als u voor het eerst bij dit scherm komt, is er geen regel actief.

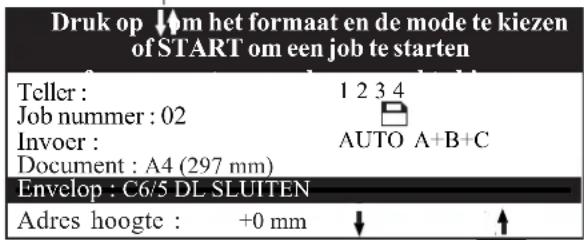

Als u op drukt, wordt de regel « Teller » gekozen. Elke keer dat u weer op deze toets drukt, wordt er een volgende regel gekozen.

Gebruik de ◆ toetsen om het gewenste job nummer te kiezen (De machine heeft 9 vooraf opgeslagen jobs)

2.1.2 Tabel met opgeslagen jobs

In de vooraf opgeslagen jobs is het standaard documentformaat A4 (210x297mm). De machine stemt de vouwparameters automatisch af op de afmeting van de gekozen envelop.

Met de vooraf opgeslagen jobs kunt u hoogst waarschijnlijk meteen aan de slag. Is dit niet zo, ga dan naar de paragraaf «Een job veranderen».

Jobnummer	Lades	Enveloppen Functies
Job 1	AUTO A+B	C6/5-DL SEAL	De twee lades werken tegelijkertijd
Job 2	AUTO A+B+C	C6/5-DL SEAL	De drie lades werken tegelijkertijd
Job 3	AUTO A	C6/5-DL SEAL	Lades A en B werken beurtelings; als de ene lade leeg is, gaat de machine automatisch naar de andere lade.
Job 4	AUTO A+C	C6/5-DL SEAL	Lades A en B werken beurtelings, en lade C werkt samen metom het even welke lade die in gebruik is.
Job 5	AUTO A+B+C	C5 SEAL	De drielades, A, Ben C werken samen
Job 6	AUTO A+C	C5 SEAL	Lades A en B werken beurtelings, en lade C werkt samen met de lade die op dat moment in gebruik is.
Job 7	HANDMATIG A	C6/5-DL SEAL	Lade A werkt alleen in de handmatige AutoStart mode. Documenten worden met de hand in lade A geplaatst.
Job 8	HANDMATIG A	C5 SEAL	Lade A werkt alleen in de handmatige AutoStart mode. Documenten worden met de hand in lade A geplaatst.
Job 9	HANDMATIG A+C	C5 SEAL	Lade A werkt alleen in de handmatige AutoStart mode en lade C staat op Automatisch. Een document uit lade C wordt toegevoegd aan de stapel in lade A.

2.1.3 Een job starten

- Kies de regel «Job nummer» met de toets.

- Kies een job nummer met.

- Vul de betreffende lades met uw documenten.

- Druk op de START STOP toets om de cyclus te starten.

De cyclus kan elk gewenst moment worden onderbroken door weer op de START STOP toets te drukken.

Een on-line helpboodschap wordt op het scherm getoond voor elke job.

Als de gekozen job de «Handmatige» (AutoStart) functie gebruikt, hoeft u niet op de START STOP toets te drukken. Lade A start automatisch als er een vel papier in wordt gevoerd.

2.1.4 Een job veranderen

Jobs die al in het geheugen zitten, kunnen worden veranderd:

• Kies de regel «Job nummer» met toets.
• Kies het te veranderen job nummer met
• Breng de nodige veranderingen aan, inclusief de keuze van lades, en het formaat van documenten en enveloppen.
• Start de cyclus door op START STOP te drukken.

Zolang het icoontje knippert, zijn de wijzigingen nog niet definitief opgeslagen. Druk op om ze in het geheugen op te slaan.

Druk tweemaal snel achter elkaar op START STOP om de instellingen te testen :de machine voert vervolgens een enkele volledige cyclus uit.

Lades kiezen :

In een job de bedrijfsmode van de lade veranderen.

- Kies de regel «Lade» met toets

- Kies de gewenste functie met de toetsen ◆.

Beschikbare ladefuncties:

AUTO A+B

AUTO A

AUTO A+B+C

AUTO A+C

AUTOC

HANDMATIGA

HANDMATIGA+B

HANDMATIGA+C

HANDMATIGA+B+C

Lades A en B ondersteunen het invoeren van grote documenten, type A4, die moeten worden gevouwen. Ze accepteren documenten die variëren van 177 mm tot 356 mm.

Bij het vouwen wordt rekening gehouden met het grootste document.

Auto: Automatische bedrijfsmode, start na het

indrukken van toets

De bedrijfsmode ‘envelop voor envelop’ start bij het handmatig invoeren van een vel papier (of een stapeltje van maximaal vijf vellen), «Autostart».

Keuze documentformaat

Het formaat van het hoofddocument in een job veranderen

• Kies de «Document» regel met toets
• Kies het gewenste formaat met de toetsen.

Beschikbare documentformaten

SPECIAAL (zie «Geavanceerde functies»)

Keuze envelop

Het formaat van de envelop in een job veranderen.

- Kies de «Envelop» regel met toets

- Kies het gewenste formaat met de toetsen

Beschikbare envelop formaten

C6/5-DL Sluiten

C6/5-DL Open

C5 Sluiten

C5 Open

SPECIAAL Sluiten (zie «Geavanceerde functies»)

SPECIAAL Open (zie «Geavanceerde functies»)

ALLEEN VOUWEN 2

ALLEEN VOUWEN 1

Envelop C6/5 :

Envelop C5:

\~ 114 mm

\~ 162 mm

De hoogte van het adres veranderen

Met deze instelling kunt u de plaats van de vouw aanpassen zodat het gedrukte adres achter het transparante venster van de envelop te zien is.

• Kies de regel «Adres hoogte» met toets
• Wijzig de instelling met de toetsen
• Voere een testloop uit door tweemaal op de START STOP toets te drukken.
• Als de instelling juist is, start u de cyclus door eenmaal op de

toets te drukken.

Druk om het adres te verplaatsen op of START om een job te beginnen
Teller	: 1 2 3 4
Job nummer	: 02 ☐
Invoer	: AUTO A+B+C
Document	: A4 (297 mm)
Envelop	: C6/5 DL SLUITEN
Adres hoogte	: ↓ +0 mm ↑

Plaats het document in lade A, met het adres rechts boven.

De ⚠ toets beweegt hem naar boven in het venster

De ▼ toets beweegt het naar beneden in het venster

2.1.5 Een job vastzetten en vrijgeven

Om een job te kunnen beveiligen mag er geen regel zijn geselecteerd.

Is dit het geval, druk dan op ESC om de keuze ongedaan te maken.

Een job vastzetten:

• Sluit eventuele veranderingen aan de instellingen af door middel van toets ESC,
• Houd deze toets ingedrukt,
• Sla de gegevens in het geheugen op met toets 📁,
• Een icoontje in de vorm van een sleutel verschijnt naast het nummer van de gewijzigde job.

Alleen de job die in bewerking is, kan worden veranderd (de job met hetzelfde nummer).

Een job vrijgeven:

• Druk op toets ESC,

- Houd deze toets ingedrukt,

- Bevestigen en de vrijgave opslaan met toets 📄,

- De job is dan onbeschermd, en het sleutelicoontje naast het job nummer verdwijnt.

2.1.6 Teller

De machine heeft twee tellers.

• De eerste teller is af te lezen in het initialisatiescherm als de machine wordt ingeschakeld. Het getal geeft het aantal uitgevoerde cycli aan (alle jobs inbegrepen), sinds de machine voor de allereerste keer gebruikt werd. Het kan niet worden veranderd.
• De tweede teller, die wordt getoond op het hoofdscherm, is een meter die activiteit bewaakt en die op nul kan worden teruggezet. Hij geeft het totale aantal cycli aan dat is uitgevoerd sinds hij voor de laatste keer op nul is teruggezet.

Een jobmeter op nul terugzetten:

- Kies de regel «Teller» met toets

- Zet hem terug op nul met de toetsen

Druk op ↓↑ om op nul terug te zetten of START om een job te beginnen

Teller :	1 2 3 4
Job nummer : 02
Invoer :	AUTO A+B+C
Document : A4 (297 mm)
Envelop	: C6/5 DL SLUITEN
Adres hoogte	: ↓ +0 mm ↑

Druk op ↓↑ om op nul terug te zetten of START om een job te beginnen
Teller :	0000
Job nummer : 02
Invoer :	AUTO A+B+C
Document : A4 (297 mm)
Envelop : C6/5 DL SLUITEN
Adres hoogte : +0 mm

2.2 Geavanceerde functies

De mode voor geavanceerde functies activeren:

- Druk tijdens het initialiseren op toets

Het volgende scherm verschijnt:

MACHINE SETUP

Serienummer : 0000000000

Druk op □ om te bevestigen

Language : ENGLISH

Instellingen : Env. / Doc.

Dubbel det. Bin C : UITSCHAKELEN

2.2.1 De taal veranderen

De machine is standaard op de voertaal Engels ingesteld. Dit kan worden veranderd door de ESC toets ingedrukt te houden en tegelijkertijd de ON/OFF schakelaar aan de achterzijde van het apparaat in te drukken.

1. Kies het «language» veld met toets
2. Kies uw taal naar keuze met behulp van deze toetsen ⚙,
3. Druk op om wijzigingen op te slaan,
4. Druk op ESC om naar het gebruiksmenu terug te keren.

2.2.2 Instellingen voor envelop formaten en speciale documenten

Het menu dient voor het aanpassen van:

• formaat, afmeting en positie van de enveloppen,
• positie voor het bevochtigen van de lijm op de klep,
• Speciale documentformaten.

Om deze aanpassingen door te voeren :

• Kies de regel «SET. ENV / DOC» met de toets
• Ga naar het menu voor handmatig aanpassen met toets

KIESENVELOPFORMAAT

Druk op om te bevestigen

Standaard envelop instellen:

Grote envelop instellen :

Speciale envelop instellen :

Speciaal document instellen:

• Kies de regel die u wilt veranderen met toets
• Ga naar het submenu voor handmatig aanpassen met toets

STANDAARD ENVELOP SETUP

Druk op □ om te bevestigen

Envelop hoogte : 114 mm mmInstellen

envelop positie : +0 mm

Bevochtigingspositie : 23 mm

• Kies de te veranderen regel met de toets
• Pas de waarde aan met de toetsen
• Bevestig de aanpassing door te drukken op
• Druk op ESC om naar het vorige menu terug te keren.

De afmeting veranderen:

Geef de hoogte van envelop of document aan in millimeters

De positie van de envelop corrigeren:

U kunt de positie van de envelop corrigeren om gevouwen folders correct in te steken. Als de instellingen onjuist zijn, wordt de envelop mogelijk niet correct dichtgeplakt.

De bevochtigingspositie corrigeren:

Met deze instelling kunt u het te bevochtigen gebied op de klep van de envelop aanpassen. Mogelijk moet de bevochtiging aan de vorm van de klep of aan de dikte van de envelop worden aangepast om voor een optimale hechting te zorgen.

De instellingen die op de volgende schermen worden weergegeven, zijn de standaardinstellingen van de machine.

Handmatige aanpassing van standaard enveloppen

Druk op □ om te bevestigen

Envelop hoogte : 114 mm

Bevochtigingspositie : 23 mm

Afmeting: 105 mm tot 125 mm, handmatig instelbaar

(105, 108, 110, 114, 115, 120 en 125 mm)

Correctie positie: +7 mm tot -8 mm, handmatig instelbaar

(in stappen van 1 mm)

Bevochtigingspositie: 13 mm tot 45 mm, handmatig instelbaar

(in stappen van 1 mm)

Handmatige instelling van grote enveloppen

GROTE ENVELOP SETUP

Druk op om te bevestigen

Envelop hoogte : 114 mm

Bevochtigingspositie : 23 mm

Afmeting: 152 mm tot 165 mm, handmatig instelbaar

(152, 159, 162 en 165 mm)

Correctie positie: +7 mm tot -8 mm, handmatig instelbaar

(in stappen van 1 mm)

Bevochtigingspositie: 13 mm tot 45 mm, handmatig instelbaar

(in stappen van 1 mm)

Handmatige instelling van speciale enveloppen

SPECIALE ENVELOP SETUP

Druk op Pom te bevestigen

Envelop hoogte : 114 mmmmInstellen

Bevochtigingspositie : 23 mm

Afmeting: 105 mm tot 165 mm, handmatig instelbaar

(in stappen van 1 mm)

Correctie positie: +7 mm tot -8 mm, handmatig instelbaar

(in stappen van 1 mm)

Bevochtigingspositie: 13 mm tot 45 mm, handmatig instelbaar

(in stappen van 1 mm)

Handmatige instelling van speciale documenten

SPECIAAL DOCUMENT HOOGTE SETUP

Druk op □ om te bevestigen

Afmeting : 297 mm

Afmeting: 177 mm tot 356 mm, handmatig instelbaar

(in stappen van 1 mm)

2.2.3 Dubbel detectie inschakelen/uitschakelen (Lade C)

Om deze mode te activeren:

- Kies de regel «Dubbel det. Bin C», m.b.v.

- Bevestigen of opheffen met de toetsen

- Eventuele veranderingen opheffen met de toets ESC.

- Veranderingen opslaan met de toets 📁.

- De mode verlaten met behulp van de toets ESC.

2.3 Overige geavanceerde functies

2.3.1 Dubbel detectie inschakelen/uitschakelen voor lades A en B.

De dubbel detectie is standaard voor lades A en B ingeschakeld. Om de functie uit te schakelen, gebruikt u een balpen of een paperclip om een kleine knop in de buurt van invoeraansluiting A in te drukken. Er verschijnt een melding op het scherm van het bedieningspaneel.

2.3.2 Job aanpassingen weergeven

Om toegang te krijgen tot dit scherm:

- Moet u zich in de gebruikersmode bevinden.

- Op de toets ESC drukken en deze vasthouden

- Druk op toets

Het volgende scherm verschijnt.

INFORMATIE
Druk op ESC om af te sluiten

Vouw A	:	095 mm
Vouw B	:	103mm
Envelop hoogte	:	114mm
Teller	:	12345

- Verlaat dit scherm m.b.v. de ESC toets om naar de gebruikersmode terug te keren.

Enkele vouw

C-vouw

Dubbele parallelle vouw

3. DOCUMENTEN LADEN

3.1 Documenten laden (lades A en B in automatische mode)

Documenten worden verticaal in de natuurlijke leesrichting geladen. Het document met het adres moet altijd naar de gebruiker gericht zijn.

1. Maak de blauwe blokkeerhendels los

1. Stel de zijgeleiders in op de breedte van het document.

Geleider voor lades A en B in vergrendelde positie.

Geleider voor lade A in niet vergrendelde positie.

1. Maak de stapel papier gelijk door ermee op een plat oppervlak te kloppen.

Voer de documenten verticaal in, met de voorzijde naar u toe. Het blad met het adres moet altijd in lade A worden geladen.

1. Zet de zijgeleiders en de blauwe vergrendeling vast.

Automatische invoer

• Gebruik geen documenten van verschillende afmeting en gewicht door elkaar in dezelfde lade.
• Gebruik bij documenten die nogal moeilijk te hanteren zijn (ongelijk, glad, ruw of plakkerig), de halve capaciteit van de invoer

Krullende documenten:

Sommige laserprinters laten het papier erg krullen. Wij raden aan, het bedrukte papier met de hand glad te strijken voordat het in de machine wordt gestoken.

Als de job uit een enkel document bestaat, kunnen lade A en B worden geladen : de tweede lade start automatisch zodra de eerste leeg is.

3.2 Documenten laden in de handmatige mode (lade A)

Verwijder eventuele documenten die eerder in lade A zijn geladen, voordat u de handmatige mode kiest.

Controleer de zijgeleiders en stel deze zonodig bij.

Plaats een document of een stapel documenten met de hand in lade A om de cyclus te starten.

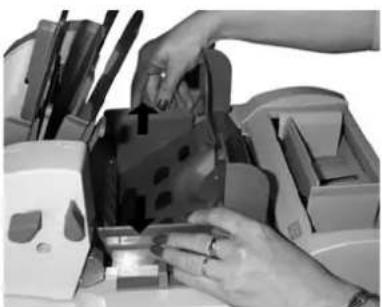

3.3 Enveloppen laden

1. Stel de achterste geleider in op de afmeting van de enveloppen.

Geleider ingesteld voor kleine enveloppen

Geleider ingesteld voor grote enveloppen

1. Ontgrendel de hendel naar achteren (in positie 🔒)

«vergrendelde» positie : naar voren «ontgrendelde» positie : naar achteren

1. Stel de zijdelingse envelop geleiders in

Plaats de enveloppen in de envelop lade. De klep moet gesloten zijn, en naar beneden en naar de achterzijde van de machine wijzen.

Stel de zijgeleiders in op de afmeting van de enveloppen, zonder deze samen te drukken.

Zet de hendel naar voren vast (in positie 🔒).

Het is niet nodig de geleiders elke keer dat er enveloppen worden geladen, bij te stellen, zolang dezelfde soort envelop wordt gebruikt.

3.4 Kleine bijlagen en antwoordenveloppen laden (lade C)

Schuif de zijdelingse envelop geleiders uiteen.

Maak de stapel kleine bijlagen of antwoordenveloppen los en klop ermee op een vlakke ondergrond.

Duw de tegenhouder naar achteren en houd hem daar, plaats de stapel kleine bijlagen of antwoordenveloppen in de lade.

Bij enveloppen moet de klep gesloten zijn en naar beneden en naar de achterkant van de machine wijzen.

Onderkant van de envelop

Bovenkant van de envelop

Laat de tegenhouder los en schuif de geleiders naar elkaar toe tegen de kleine bijlagen of antwoordenveloppen zonder deze samen te drukken.

2.1 De invoer leegmaken (lade A en B) 60
2.2 De documentbaan vrijmaken 61
2.3 De baan voor kleine bijlagen vrijmaken (lade C) ..... 61
2.4 De enveloplade leegmaken 62

3. REINIGEN 63

3.1 De rollen reinigen 63

3.1.1 Interne rollen 64
3.1.2 Rollen envelop lade 65
3.1.3 Lade C rol 65
3.1.4 Rollen A/B invoer 66

3.2 Bevochtigingborstels reinigen/vervangen 67
3.3 De behuizing van de machine reinigen 67

SPECIFICATIES 69

1. HELP GIDS

1.1 Foutmeldingen

Schermmelding	Mogelijke Oorza(a)k(en)	Oplossing
CONTROLEER DE ENVELOPLADE	• Geen envelop in de houder.• Eris geen envelop door demachineingenomen.• Envelop vervormd.• Envelop gekreukeld tijdenszijn transportdoor demachine.	Voer de enveloppen opnieuwin.Stelde geleiders vanlade E in, controleer of de envelopbaan vrij is(open zonodigdemachine), druk danopSTART ofESC omnaar hetmenuterugte keren.
CONTROLEER DE DOCUMENTBAAN	• Het document of de envelop is niet uit de lade gekomen:• document valt buiten de specificatie of is vervormd.• Teveel papier geladen.	Open de machine, verwijder papier en enveloppen uit gebieden 1 tot 8 of open klep 7 en sluit dan de machine om naar het menu terug te keren.
CONTROLEER DE CONNECTORVANDE PAPIERLADES	Aansluiting los geraakt (van lades A en B)	Sluit de kabel weer aan, open de machine, verwijder papier en enveloppen uit gebieden 1 tot 8 en sluit de machine weer. Schakel haar uit en weer in.
SLUIT DE MACHINE	Machine open of niet goed gesloten.	Sluit de machine om verder te gaan.
DUBBEL DOCUMENT DETECTIE IN LADES A-B	• Plakkende documenten• Document buiten de specificatie	• Maak de blauwe vergrendelingshendelslos en verwijder de documenten.• Scheid de documenten die aan elkaar vastzitten. Leg ze terug in de lades, zetdehendelsvastendruk op START of ESC om naar het menu terug te keren.
DUBBEL DOCUMENT DETECTIE IN LADEC	• Plakkende documenten• Document buiten de specificatie	• Opendemachineenhaal het document uit de machine. Controleer de dikte• Haal de stapel uitlade C en separeer de documentendieaanelkaar vastzitten.Drukop START of ESC om naar het menu terug te keren.
SCHAKEL DEMACHINE UITEN VERVOLGENS WEER IN	A/B invoer aansluiting los geraakt	• Schakel de machine uit, sluit de kabel weer aan en schakel de machine in.• Open de machine, verwijderdedocumentenen enveloppen uitgebieden 1 tot8ensluithaarweer.
OPENDE MACHINE EN SLUIT HAAR WEER	The machine was niet in staat, de normale cyclus af te werken.	• Open de machine, verwijderdedocumentenen enveloppen uitgebieden 1 tot8ensluithaarweer.
TOETSPANEEEL FOUT	Bij het opstarten zijn een of meer toetsen op het toetspaneel ingedrukt.	Controleer of er geen toetsklemzit.
CONTROLEER DE ACHTERSTE GELEIDER VAN DE ENVELOPLADE	Afmeting van de e n v e l o p correspondeert niet met de positie van de achterste geleider. Dubbele envelop gedetecteerd.	• Stel de achterste geleider van de envelop lade in (lade E) op de afmeting van de enveloppen• Open de machine en controleer of de envelop baan vrij is.
CONTROLEER DE ENVELOPBAAN	Envelop zit vast in de machine.	Open de machine en controleer de envelop baan.
CONTROLEER DE WATERTANK	Deze melding is alleen een herinnering.	Open de machine, controleer het waterpeil en vul de tank indien nodig bij. (Zie hoofdstuk «Het bevochtigingreservoir vullen»)
Schermelding	Mogelijke Oorza(a)k(en)	Oplossing
VERWIJDER DE DOCUMENTEN UIT DE INGANG VAN LADES A + B	Document (en) zit(ten) vast in de ingang van invoer A (en/of B) waardoor de cyclus is gestopt.	Open de ingang van de lade m.b.v. de hendel, verwijder het vastzittende documentenzetdehendel terug in zijn vergrendelde positie; druk dan op START of ESC omnaarhetmenuterug te keren.
GEENDOCUMENT IN DE LADE(N)	De machine heeft geen document in een lade gevonden.	Plaats documenten in lade(n) A, B of C.
CONTROLEER OF DEDOCUMENTEN DELADES A,B CORRECT VERLATEN	Document zit vast in ingang A (en/of B), waardoor de cyclus niet kan worden afgewerkt.	Open de ingang van de lade m.b.v. de hendel, verwijder het vastzittende documentenzetdehendel terug in zijn vergrendelde positie, druk daamaop START of ESC om naar het menu terugte keren.
VERWIJDER DOCUMENTEN UIT LADE A	De documenten in lade A passen niet bij de gekozen job.	OpendeingangvanladeA metde hendel. Verwijder de documenten enzetde hendel terug in zijn vergrendeldepositie, druk dan op START of ESC om naar het menu terugte keren.
Schermmelding	Mogelijke Oorza(a)k(en)	Oplossing
DUBBEL DETECTIE, CONTROLEER INHOUD VAN ENVELOP	Aan elkaar plakkende documenten Document buiten de specificatie of detectorstoring.	.Zorg dat de resterende documenten los gemaakt worden..Controleerdeinhoudvande envelop.Alsdeenvelopgeen dubbel document bevat, verwijder dedocumentendan uit delades,klop zegelijk en legzeterugin de lades,ofzet de dubbel detectie uit;druk vervolgens op START OF ESC om naar het menut terugtekeren.
CONTROLEER PAPEER BAAN VAN LADE C	.Document buiten de specificatie of vervormd..Teveel papier geladen.	Volg de instructies voor vastzittende documenten zoals beschreven in de hoofdstuk « De baan voor kleine bijlagen leegmaken (lade C)»
CONTROLEER OF DE DOCUMENTEN LADE C CORRECT VERLATEN	Document zit vast in de invoerbaan (ingang C),waardoor de cyclus wordt onderbroken.	.Controleerde positievan hetdocumentin lade C..Volg de instructies voor vastzittende documenten zoals beschreven in de hoofdstukken « De baan voor kleine bijlagen leegmaken (lade C)» en «De documentbaan leegmaken».
SLUIT LADE C	.Invoerbaan is open.Lade C is open of onjuist gesloten.	Sluit de baan en de lade; druk dan START OP of ESC omnaar het menut terugte keren.
Schermmelding	Oplossing Oplossing
OPENEN SLUITVERVOLGENS DEMACHINE	De machine was niet in staat, de normale cyclus af te werken.	Open de machine, verwijder de documenten als er binnenin vastzitten en sluit de machine weer.
JOBSTORING Er3	Klein defect, het is o n m o g e l i j k geworden, deze job te gebruiken.	Kies een andere job uit de lijst.

1.2 Symptomen en oplossingen

OORZAKEN1/ De toegangscode is niet ingevoerd.	OPLOSSINGEN1/ Voer de toegangscode in, zie de paragraaf «Installatie en opstarten».
Envelop niet gesloten of onjuist gesloten
OORZAKEN1/ Onvoldoende bevochtiging2/ Verkeerde job gekozen3/ Document/kleine bijlage voldoet niet of is niet compatibel4/ Job voldoet niet voor gebruikte documenten5/ Documenten onjuist ingevoerd	OPLOSSINGEN1/ Zie oplossing voor onvoldoende bevochtiging2/ Kies «SLUITEN» in de regel «ENVELOP»3/ Controleer of het document voldoet voor de taak of controleer specificaties4/ Controleer inhoud job5/. Controleer de instelling van de zijgeleiders voor documenten, kleine bijlagen en enveloppen . Rollen voor keuze en vouwen indien nodig reinigen; zie hoofdstuk «De rollen reinigen»
De inhoud van de brief is nat
OORZAKEN1/ Verkeerde instellingen voor bevochtiging	OPLOSSINGEN1/ Zie paragraaf «Geavanceerde functies»,»Formaten voor enveloppen en speciale documenten instellen»
2/ Uitvoerrol is nat	2/ Veeg de uitvoerrol schoon, zie paragraaf «De rollen reinigen»
Verkeerde vouw
OORZAKEN1/ Zijgeleiders niet goed of geheel niet vergrendeld2/ Vuile rollen3/ Lade A en/of B onjuist vergrendeld	OPLOSSINGEN1/ Stel de geleiders voor documenten, kleine bijlagen en enveloppen in, zie «Het document laden»2/ Zie het hoofdstuk «De rollen reinigen»3/ Zet de blauwe hendels van de A/B invoer vast
Toetspaneel fout
OORZAAK1/ Een of meer toetsen zit(ten) vast	OPLOSSING1/ Controleer of er een toets vastzit
Tempo zakt en onregelmatige werking
OORZAKEN1/ Zijgeleiders zitten te dicht tegen het papier2/ Documenten of kleine bijlagen hebben verkeerde afmeting of zijn niet recht en glad3/ Vuile rollen	OPLOSSINGEN1/ Stel de geleiders voor documenten, kleine bijlagen of enveloppen in, zie «De documenten laden»2/ Controleer de specificaties of pas zonodig de vorm van de documenten aan3/ Reinig de rol, zie «De rollen reinigen»
4/ Lades voor documenten, kleine bijlagen of enveloppen overladen5/ Lades onjuist vergrendeld	4/ Minder documenten in de lades plaatsen - zie specificatie5/ Vergrendel de lades
Adres niet op de juiste plaats achter het venster
OORZAAK1/ Vouw op de verkeerde plaats	OPLOSSING1/ Pas de hoogte van het adres in uw job aan.
Schuine invoer van documenten in lades A en B
OORZAKEN1/ Vuile separatie rollen2/ Zijgeleiders lade A of B te nauw3/ Lade A en/ of B onjuist vergrendeld	OPLOSSINGEN1/ Zie «De rollen reinigen»2/ Stel de zijdelingse geleiders bij, zie «De documenten laden»3/ Zet de blauwe hendels van A/B invoer vast
Dubbele documenten niet gedetecteerd
OORZAAK1/ Verschillende soorten documenten of niet passende documenten2/ Dubbel detectie niet geactiveerd	OPLOSSING1/ Verschillende soorten papier apart verwerken of specificaties nakijken2/ Dubbel detectie activeren, zie «Overige geavanceerde functies»
Documenten worden uitgeworpen boven/onder de envelop
OORZAAK1/ Enveloppen onjuist geladen2/ Envelop niet geschikt	OPLOSSING1/ Leg de enveloppen correct in hun lade, zie «De enveloppen laden»2/ Zie specificatie
Onvoldoende bevochtiging
OORZAAK1/ Water reservoir is leeg2/ Verkeerde keuze envelop, open/gesloten3/ Vuile bevochtigingborstels4/ Versleten bevochtigingborstels5/ Envelop niet geschikt6/ Slechte kwaliteit envelop7/ Verkeerde instellingen bevochtiging	OPLOSSING1/ Vul water reservoir, zie «Installatie en opstarten»2/ Kies «SLUITEN» in de regel «ENVELOP»3/ Reinig de borstels, zie de paragraaf «Reinigen»4/ Vervang de bevochtigingborstels, zie de paragraaf «Reinigen»5/ Controleer de specificaties6/ Controleer de kwaliteit van de hechting door de envelop met de hand dicht te plakken7/ Zie paragraaf «Geavanceerde functies»
Obstructie
OORZAKEN1/ Gekozen job niet geschikt voor deze toepassing	OPLOSSINGEN1/ Kies de job die past bij uw documenten
2/ Soort of lengte van de vouw is niet geschikt voor de envelop	2/ Zie specificaties
3/ Documenten of enveloppen buiten de specificaties of vervormd	3/ Zie specificaties
4/ Vuile rollen	4/Zie paragraaf «De rollen reinigen»
5/ Zijdelingse geleiders onjuist ingesteld en/of onjuist vastgezet	5/ Zie paragraaf «De documenten laden»
6/ Teveel documenten tegelijk ingevoerd	6/ Zie specificaties
7/ Enveloppen onjuist geladen	7/ Plaats de enveloppen correct in de lade, zie paragraaf «Enveloppen laden»
8/ Kleine bijlagen onjuist geladen	8/ Plaats de kleine bijlagen correct in de lade, zie paragraaf «De documenten laden
9/ Foutieve sluiting van baan voor kleine bijlagen	9/ Sluit de baan voor kleine bijlagen, zie paragraaf...
10/ Niet gespecificeerde fout	10/ Schakel de machine uit; Verwijder de documenten en enveloppen die binnen in de machine vastzitten; en schakel de machine weer in.

2. PAPIERSTORINGEN OPLOSSEN

2.1 De invoer (lade A en B) leegmaken

Schakel de machine uit. Duw de invoer naar voren en maak de connector los.

Haal de invoer van de basis.

Verwijder het vastzittende document via het onderste deel van de invoer.

Plaats na het verwijderen van de obstructie de invoer terug op de basis en plug de connector van de invoer weer in.

2.2 De documentbaan vrijmaken

Open de machine, verwijder eventuele documenten in gebieden 1 tot 8 en achter sluitklep 7 (draai vliegwiel D of rol E om de vastzittende documenten verderte draaien).

2.3 De baan van kleine bijlagen ontdoen (lade C)

Knijp in de openings- bediening die zich aan de achterkant van lade C bevindt: deze gaat dan naar achteren. In het achterste deel van de basis verschijnen vervolgens twee platen. Druk deze

samen en trek het geheel omhoog. De baan voor kleine bijlagen wordt dan bereikbaar. Verwijder de vastzittende kleine bijlagen. Sluiten door stevig in het midden te drukken tot de lade vast klikt.

Als er een envelop vastzit, gaat u als volgt te werk :

• Open de machine, verwijder de vastzittende envelop(pen) via de interne papierbaan.
• als er nog steeds enveloppen vastzitten, sluit u de machine, verwijder de stapel enveloppen en verwijder de laatste envelop die tussen de rollen vastzit. Trek bij deze laatste envelop niet aan de bovenkant, maar duw voorzichtig tegen de onderkant van de envelop (de zijde die door de rollen wordt vastgedrukt), terwijl u hem aan beide zijden vasthoudt.

3. REINIGEN

3.1 De rollen reinigen

Het reinigen van de rollen is goed om de volgende redenen:

• Het papier wordt beter uit de lades voor documenten, kleine bijlagen en enveloppen gehaald.
• Minder kans op vastlopend papier.
• Het materiaal van de rollen gaat langer mee.

Om een optimaal functioneren van de machine te verzekeren, raden we u aan, alle rollen tegelijkertijd te reinigen. Dit duurt ongeveer tien minuten (de tijd die nodig is om de rollen te laten drogen)

Voordat u begint, moeten alle documenten uit alle lades worden gehaald (inclusief enveloppen).

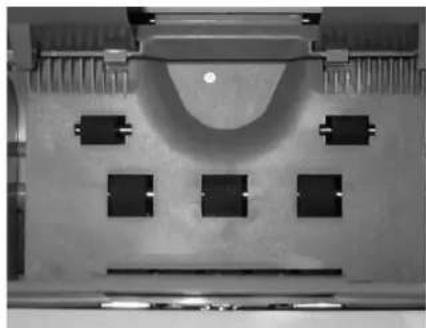

3.1.1 Interne rollen

• Open de machine
• Gebruik een schoonmaakmiddel dat door uw wederverkoper wordt aangeraden en breng dit aan met een niet pluizende doek.

Veeg elke rubberen rol af terwijl u hem met de hand draait.

Te reinigen rollen

Gebruik een schoonmaakmiddel dat door uw wederverkoper wordt aangeraden en breng dit aan met een niet pluizende doek.

Veeg elke rubberen rol af terwijl u hem met de hand draait.

Gebruik een schoonmaakmiddel dat door uw wederverkoper wordt aangeraden en breng dit aan met een niet pluizende doek. De rollen die met een gele pijl zijn gemarkeerd (die achterzijde als lade C is verlaagd) zijn die, welke moeten worden gereinigd.

Veeg elke rubberen rol af terwijl u hem met de hand draait.

3.1.4 Rollen A/B invoer

• Start de machine op
• Kies invoermethode «AUTO 1»
• Impregneer 25 mm van het onderste deel van een stuk papier van 120 g of 80 g met een reinigingsproduct van uw verkoper.
• Plaats het blad in de lade, met het vochtige gedeelte aan de onderkant.
• Terwijl u het papier vasthoudt, drukt u diverse malen op de Starttoets, zodat de rollen over het papier strijken. Laat het papier dan los, zodat het in de machine kan worden

getrokken, en druk op de toets START STOP.

- Zonodig kunt u deze handeling herhalen met een nieuw blad papier.

- Ter afsluiting van het reinigingsproces steekt u op de gebruikelijke manier twee of drie schone, blanco bladen in de machine voordat u het normale verwerken van documenten hervat.

3.2 Bevochtigingborstels reinigen/vervangen

1. Open de machine
2. Verwijder de bevochtiginglade door deze vast te houden bij de blauwe hendels.
3. Verwijder de 3 borstels
4. Reinig deze met een dun straaltje water
5. Als de borstels versleten zijn, dienen ze te worden vervangen door nieuwe exemplaren.
6. Plaats de borstels terug in de lade
7. Vul de lade met water en zorg dat de borstels goed doordrenkt worden
8. Plaats de bevochtiginglade in haar positie (met de blauwe hendels naar voren)
9. Sluit de machine.

3.3 De behuizing van de machine reinigen

Reinigen met een vochtige doek en een weinig zeephoudende oplossing.

Invoer (lades A en B)

Standaard documenten

Breedte 142 t/m 226 mm

Hoogte 80 t/m 356 mm

In stappen van 1 mm

Papierkwaliteit

Gecoat (glossy) papier* 90 g/m² t/m 120 g/m²

Drukwerk, kettingformulieren,

fotokopieën, offset 70 g/m² t/m 120 g/m²

Capaciteit van de lades

Standaard papier 100 bladen met een gewicht van 80g/m ²

Gebruik voor documenten die nogal moeilijk zijn te hanteren (ongelijk, glad, ruw of plakkerig), de halve capaciteit van de invoer

*Voer eerst een test uit.

Voor het gebruik van dit papier moeten de invoer rollen regelmatig worden gereinigd.

Lade B

Afmeting

Breedte 142 mm t/m 226 mm

Hoogte 80 t/m 356 mm

Papierkwaliteit

Gecoat (glossy) papier* 90 g/m² t/m 120 g/m²

Drukwerk, kettingformulieren,

fotokopieën, offset 80 g/m² t/m 90 g/m ²

*Voer eerst een test uit.

Voor het gebruik van dit papier moeten de invoer rollen regelmatig worden gereinigd.

De bijlage moet zich altijd achter het hoofddocument bevinden zodat ze niet door het venster van de envelop heen zichtbaar is.

Lade C

(bijgesloten documenten van klein formaat)

Afmeting

Breedte 142 mm t/m 226 mm

Hoogte 80 t/m 150 mm

Papierkwaliteit

Drukwerk, kettingformulieren,

Kopieerpapier 80 g/m² t/m 120 g/m ²

Offset papier, Bristol board,

*rolpapier 80 g/m² t/m 250 g/m ²

*Gecoat (glossy) papier

voorafgevouwen 90 g/m² t/m 170 g/m ²

Antwoordenvelop 70 g/m² t/m 90 g/m ²

Met of zonder venster

*Voer eerst een test uit.

Bij gebruik van dit papier moeten de invoer rollen regelmatig gereinigd worden.

Capaciteit van lade 100 antwoordenveloppen

200 bijlagen van 250 g/m²

Envelop lade

Afmeting

Breedte 224 mm t/m 240 mm

Hoogte klein 90 mm t/m 125 mm

groot 152 mm t/m 165 mm

Vouw- en insteekcapaciteit

Enkele vouw Max. 5 vellen 70 t/m 80 g/m ²

Max. 3 vellen 86 t/m 120 g/m²

Parallelle vouw Max. 3 vellen 70 t/m 85 g/m ²

Max. 2 vellen 86 t/m 120 g/m ²

Insteken zonder te vouwen 1 kleine bijlage 80 t/m 250 g/m²

Maximale insteekcapaciteit : Max. 5 vellen 70 t/m 80g/m²

Informatie

Grote Beerstraat 34,

2516 BZ Den Haag

e-mail: [e-mail]

internet: www.fp-ruys.nl

Importeur/Leverancier: Ruys Handelsvereniging B.V. Customer Support: PP-Ruys Frontoffice Grote Beerstraal 34900-370 78 97

2516 BZ Den Haag-789 71 97

tel: [e-mail]

fax: [phone]

Benodigdheden: e-mail: [e-mail]

internet: www.ruys.nl bestellen via www.fp-ruys.nl

Correspondentieadres: FP-Ruys B.V.

Correspondentie: Postbus 19100Postbus 19100

2500 CC Den Haag 2500 CC Den Haag

Front Office: tel: [phone]

fax: [phone]

e-mail: [e-mail]

Toebehoren: www.ruys.nl/supplies

tel: [phone]

fax: [phone]

Gebruikershandleiding

FPi 500 couverteermachine
