Producttype	IP-intercom / deuropener (Robin SV / SIP s2)
Model	C01037
Merk	Robin
Ingebouwde relais	1 (voor deuropening)
Uitbreidbare relais	Via WEBRelay (bijv. Quad-LS met 4 relais)
Stroomvoorziening	Power over Ethernet (PoE) of externe adapter
Netwerkinterface	Ethernet (RJ45)
Configuratie	Webinterface (WEB-GUI)
Eventbronnen	DTMF, oproep, beweging
Actietypen	WEBRelay (aan/uit/puls)
Bewegingsdetectie	Ja (alleen Robin SV)
DTMF-besturing	Ja (via * + cijfer)
Oproepafhandeling	Inkomend/uitgaand
Beveiliging	Wachtwoord voor WEBRelay-instellingen
Afmetingen (geschat)	ca. 120 x 80 x 30 mm (typeafhankelijk)
Gewicht (geschat)	ca. 200 g
Onderhoud	Regelmatige controle van netwerkverbinding en firmware-updates
Veiligheid	Gebruik van wachtwoorden voor toegang tot instellingen
Reparatie en onderdelen	Neem contact op met Robin of een erkende dealer

Veelgestelde vragen - C01037 Robin

Hoe koppel ik een Robin C01037 met een WEBRelay?

Configureer eerst de WEBRelay via het IP-adres (standaard 192.168.1.2). Stel een wachtwoord in. Ga daarna in de Robin WEB-GUI naar System > Events. Voeg een bron en actie toe van het type webrelay met het IP-adres en relaisnummer.

Kan ik meerdere relais aansturen met één Robin?

Ja, door meerdere acties te maken in de Events-configuratie. Elke actie kan een ander relais op de WEBRelay bedienen. Gebruik verschillende bronnen (DTMF, oproep, beweging) of dezelfde bron met verschillende toetsen.

Hoe stel ik een tijdsgestuurde impuls in voor een deuropener?

Kies bij de actie in Events het type 'Pulse' en stel de duur in seconden in. Bijvoorbeeld 5 seconden voor een deur die automatisch sluit.

Werkt bewegingdetectie op alle Robin-modellen?

Nee, alleen de Robin SV heeft een ingebouwde camera en ondersteunt bewegingsdetectie. De Robin SIP s2 heeft dit niet.

Hoe voeg ik een DTMF-toets toe om een relais te schakelen?

Voeg een bron toe met Source type 'dtmf'. Selecteer de toets die na * wordt ingedrukt (bijv. 1 voor *1). Maak vervolgens een actie van het type 'webrelay' die aan het DTMF-evenement wordt gekoppeld.

Wat is het standaard IP-adres van de WEBRelay?

Het standaard IP-adres is 192.168.1.2. U kunt dit wijzigen via de setup-pagina op 192.168.1.2/setup.html.

Kan ik de Robin bedienen via een telefoon?

Ja, de Robin ondersteunt SIP-telefonie. U kunt inkomende en uitgaande oproepen gebruiken als trigger voor evenementen. Bij een oproep kunt u DTMF-tonen (bijv. *1) sturen om een relais te schakelen.

Hoe zorg ik dat een relais uitschakelt na een gesprek?

Maak twee acties: één voor Rising edge (begin gesprek) met actie 'On' en één voor Falling edge (einde gesprek) met actie 'Off'. Koppel beide aan dezelfde bron 'Outgoing call'.

Wat is de minimale duur van een evenement?

Standaard is de minimale duur 1 seconde. U kunt dit aanpassen bij de broninstellingen. Voor bewegingdetectie kunt u bijvoorbeeld 10 seconden instellen.

Hoe wijzig ik het wachtwoord van de WEBRelay?

Log in op de WEBRelay via het IP-adres en ga naar Setup. Wijzig het 'Setup password' en stel een 'Control password' in voor extra beveiliging bij relaisacties.

GEBRUIKSAANWIJZING C01037 Robin

De Robin SmartView (SV) en de Robin SIP s2 zijn uitgerust met één ingebouwd relais. Deze wordt vaak gebruikt om deuren en hekken te bedienen.

Als één relais niet voldoende is, kan de Robin gekoppeld worden met een IP-gestuurd extern relais. De Robin SV en de Robin SIP s2 zijn compatibel met de WEBRelay producten. De Quad-LS is uitgerust met vier relais en wordt gevoed door Power over Ethernet (PoE) of een externe power adapter.

Dit document legt aan de hand van voorbeelden uit hoe de Robin en de WEBRelay gekoppeld en aangestuurd worden door middel van zgn. 'Events'.

Configuratie van de WEBRelay en de Robin

We zullen een aantal mogelijkheden van de Robin en de WEBRelay aan de hand van onderstaand voorbeeld laten zien.

Connection example

Dit voorbeeld toont hoe drie Robin producten kunnen samenwerken met één WEBRelay.

1. De Robin SIP s2 met IP adres 192.168.1.5 activeert relais 1 van de WEBRelay zodra er een connectie tot stand gebracht is tussen de Robin en een telefoon én de ‘*1’ toetsen ingedrukt worden. Het relais blijft bekrachtigd voor de duur van 5 seconden. 2. De Robin SV met IP adres 192.168.1.6 activeert relais 2 van de WEBRelay zodra de Robin een gesprek opzet met een telefoon en deactiveert het relais als de verbinding wordt verbroken. 3. De Robin SV met IP adres 192.168.1.7 activeert relais 3 van de WEBRelay zodra de camera in de Robin beweging detecteert. Het relais blijft bekrachtigd voor een minimum duur van 10 seconden.

Configuratie van de WEBRelay

Voordat de Robin kan samenwerken met de WEBRelay is het noodzakelijk de WEBRelay te configureren.

IP adres:

Standaard staat de WEBRelay ingesteld op IP adres 192.168.1.2. Deze moet aangepast worden naar een adres wat door de Robin te benaderen is. Log hiervoor in op: 192.168.1.2/setup.html. Voor ons voorbeeld kan het adres ongewijzigd blijven.

Password:

Standaard zijn de relais van de WEBRelay te bedienen zonder password. Het is aan te raden om een 'Control password' in te stellen en het standaard 'Setup password' te wijzigen.

Configuratie van de Robin

De 'Events' zijn te wijzigen in -System-Events- in de WEB-GUI van de Robin.

De configuratie van de Robin SIP s2 (192.168.1.5):

Klik op 'Add Source'.

• Definieer een naam voor deze 'Source', in dit geval 'Activate Relay 1'.
• Selecteer het 'Source type', in dit geval 'dtmf'.
• De minimale duur van deze source blijft actief voor minstens 1 seconde. Dit mag zo blijven.
• Selecteer de toets die volgt op *, in dit geval 1.
• Apply settings.

Klik op 'Add Action'.

• Definieer een naam voor deze 'Action', in dit geval 'Switch Relay 1'.
• Selecteer het 'Source type', in dit geval de net aangemaakte source: 'Activate Relay 1'.
• Selecteer het 'Action type', in dit geval 'webrelay'. Voer bij 'Address' het IP adres in van de WEBRelay, in dit geval 192.168.1.2. Selecteer het relais, in dit geval relais 1.
• Selecteer de 'Action', in dit geval 'Pulse' om het relais te activeren en na een gedefinieerde tijd weer te deactiveren.
• Definieer de duur (de tijd dat het relais actief blijft), in dit geval 5 seconden.
• Indien de WEBRelay gebruik maakt van beveiliging, selecteer 'Authentication' en voer het password in.
• Instellingen toepassen

De Robin zal nu relais 1 van de WEBRelais activeren zodra er tijdens een gesprek op de * en de 1 gedrukt wordt, voor de duur van 5 seconden.

De 'Events' pagina ziet er nu zo uit:

De configuratie van de Robin SV (192.168.1.6):

Klik op 'Add Source'

• Definieer een naam voor deze 'Source', in dit geval 'Outgoing call'
• Selecteer een 'Source type', in dit geval 'Call'
• De minimale duur van deze source blijft actief voor minstens 1 seconde. Dit mag zo blijven
• Selecteer de richting van het gesprek, in dit geval 'Outgoing' (het gesprek wordt opgezet door de Robin)
• Instellingen toepassen

Klik op 'Add Action'

• Definieer een naam voor deze 'Action', in dit geval 'Relay 2 on'
• Selecteer het 'Source type', in dit geval de net gecreëerde source: 'Outgoing call'
• Selecteer bij 'Edge', 'Rising' (de start van het gesprek)
• Selecteer het 'Action type', in dit geval 'webrelay' • Voer bij 'Address' het IP adres in van de WEBRelay, in dit geval 192.168.1.2 • Selecteer het relais, in dit geval relais 2 • Selecteer de 'Action', in dit geval 'On'
• Indien de WEBRelay gebruik maakt van beveiliging, selecteer 'Authentication' en voer het wachtwoord in.
• Apply settings

De Robin zal nu relais 1 van de WEBRelay activeren zodra de verbinding tussen de Robin en een telefoon tot stand is gebracht. Om ervoor te zorgen dat het relais gedeactiveerd wordt zodra de verbinding wordt verbroken, is het noodzakelijk een tweede 'Action' aan te maken.

Robin Compact SV

• Definieer een naam voor deze 'Action', in dit geval 'Relay 2 off'.
• Selecteer het 'Source type', in dit geval de net gecreëerde source: 'Outgoing call'.
• Selecteer bij 'Edge', 'Falling' (het einde van het gesprek).
• Selecteer het 'Action type', in dit geval 'webrelay'. Voer bij 'Address' het IP-adres in van de WEBRelay, in dit geval 192.168.1.2. Selecteer het relais, in dit geval relais 2. Selecteer de 'Action', in dit geval 'Off'.
• Indien de WEBRelay gebruik maakt van beveiliging, selecteer 'Authentication' en voer het wachtwoord in.
• Apply settings

De Robin zal relais 2 van de WEBRelay deactiveren zodra de verbinding verbroken wordt. De 'Events'-pagina ziet er nu zo uit:

De configuratie van de Robin SV (192.168.1.7):

! Let op: Voordat er een 'Event' gedefinieerd wordt, moet er eerst een goedwerkende 'Motion'-trigger worden aangemaakt in de Robin SV (-Video-Motion- in de WEB-GUI). Meer informatie over 'Motion' kan worden gevonden in de handleiding van de Robin SV. !

Klik op 'Add Source'.

• Definieer een naam voor deze 'Source', in dit geval 'Motion detection'.
• Selecteer een 'Source type', in dit geval 'Motion'
• In dit voorbeeld zetten we de 'Duration' op 10 seconden. Dit zal het 'Event' actief houden voor minstens 10 seconden. Als de beweging actief blijft voor bijv. 22 seconden zal de 10 seconden hierbij worden opgeteld. Het relais zal voor 32 seconden actief blijven.
• Pas instellingen toe

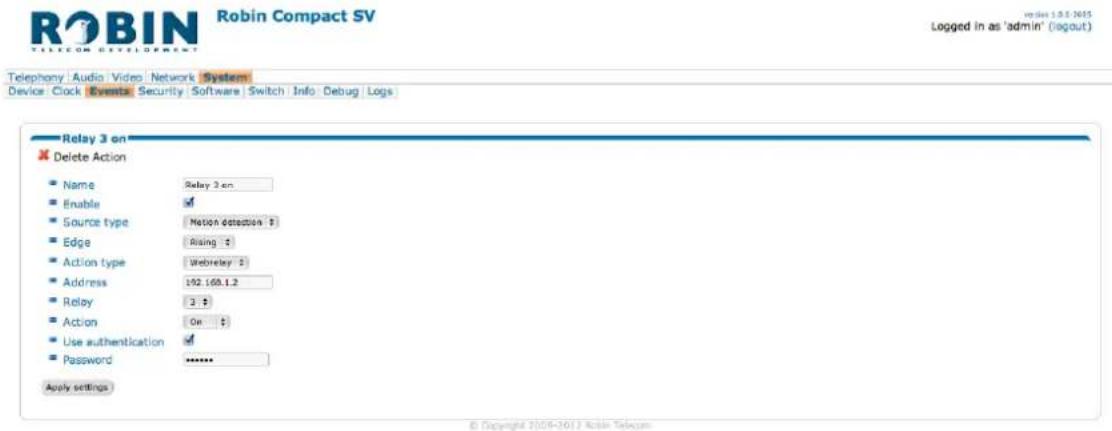

Klik op 'Add Action'

• Definieer een naam voor deze 'Action', in dit geval 'Relay 3 on'
• Selecteer het 'Source type', in dit geval de net gecreëerde source: 'Motion detection'
• Selecteer bij 'Edge', 'Rising' (= de start van de motion trigger)
• Selecteer het 'Action type', in dit geval 'webrelay' • Voer bij 'Address' het IP adres in van de WEBRelay, in dit geval 192.168.1.2 • Selecteer het relais, in dit geval relais 3 • Selecteer de 'Action', in dit geval 'On'
• Indien de WEBRelay gebruik maakt van beveiliging, selecteer 'Authentication' en voer het wachtwoord in
• Pas instellingen toe

De Robin zal nu relais 3 van de WEBRelay activeren zodra er beweging gedetecteerd wordt. Om er voor te zorgen dat het relais gedeactiveerd wordt zodra de beweging gestopt is, is het noodzakelijk een tweede 'Action' aan te maken.

Robin Compact SV

• Definieer een naam voor deze 'Action', in dit geval 'Relay 3 off'
• Selecteer het 'Source type', in dit geval de net gecreëerde source: 'Motion detection'
• Selecteer bij 'Edge', 'Falling' (= het einde van de motion trigger)
• Selecteer het 'Action type', in dit geval 'webrelay'. Voer bij 'Address' het IP-adres in van de WEBRelay, in dit geval 192.168.1.2. Selecteer het relais, in dit geval relais 3. Selecteer de 'Action', in dit geval 'off'.
• Indien de WEBRelay gebruikmaakt van beveiliging, selecteer 'Authentication' en voer het wachtwoord in.
• Pas de instellingen toe.

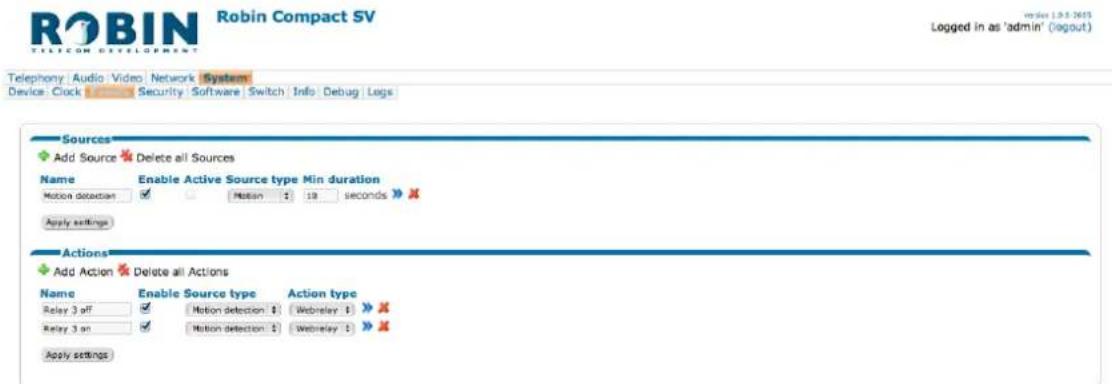

De Robin zal nu relais 3 van de WEBRelay deactiveren zodra de beweging gestopt is. De 'Events'-pagina ziet er nu zo uit:
