Notice DEVOLO Home Control Intelligent Switch 9601 - page 5
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
Soort productSlimme schakelaar voor domotica
MerkDevolo
ModelHome Control Intelligent Switch 9601
Afmetingen45 x 45 x 25 mm
Gewicht50 gram
Voeding230 V AC, 50 Hz
Maximale belasting2500 W (ohmse belasting)
Draadloos protocolZ-Wave (868,4 MHz)
BereikTot 30 meter binnenshuis
FunctiesAan/uit schakelen, energieverbruik meten, schema's instellen, spraakbesturing (via Alexa/Google Assistant)
SchakeltypeRelais (potentialvrij contact)
MontageInbouw in schakelkast (diepte ≥40 mm)
BeschermingsgraadIP20 (alleen voor gebruik binnenshuis)
Omgevingstemperatuur0 °C tot +40 °C
Stroomverbruik standby<0,5 W
Ondersteunde systemenDevolo Home Control Gateway, Z-Wave controllers
OnderhoudReinig met een droge, zachte doek. Geen vloeistoffen gebruiken.
VeiligheidOverbelastingsbeveiliging, overspanningsbeveiliging
Vervangbare onderdelenGeen; reparatie alleen door geautoriseerd personeel
Garantie2 jaar

Veelgestelde vragen - Home Control Intelligent Switch 9601 DEVOLO

Hoe installeer ik de Devolo Home Control Intelligent Switch 9601?
Schakel de stroom uit. Sluit de schakelaar aan volgens de meegeleverde bedradingshandleiding. Zet de stroom weer aan. Voeg het apparaat toe aan het Devolo Home Control systeem via de app.
Kan ik de schakelaar bedienen met spraak?
Ja, de schakelaar is compatibel met Amazon Alexa en Google Assistant wanneer deze is gekoppeld aan de Devolo Home Control Gateway.
Wat is het maximale vermogen dat ik kan schakelen?
De maximale belasting is 2500 W voor ohmse belastingen (gloeilampen, verwarming). Voor inductieve of capacitieve belastingen geldt een lagere waarde.
Hoe reset ik de schakelaar naar fabrieksinstellingen?
Druk de knop op het apparaat 5 seconden in tot de LED knippert. Laat los en druk nogmaals 5 seconden. De schakelaar wordt gereset.
Kan ik de schakelaar gebruiken zonder gateway?
Nee, de schakelaar heeft een Z-Wave gateway nodig (zoals Devolo Home Control Gateway) om te functioneren en op afstand bedienbaar te zijn.
Hoe kan ik het energieverbruik uitlezen?
Via de Devolo Home Control app kunt u het actuele en historische energieverbruik van de aangesloten apparaat inzien.
Wat is het bereik van de draadloze verbinding?
Binnenshuis is het bereik tot 30 meter. Dikke muren en obstakels kunnen het bereik verkorten.
Werkt de schakelaar met andere Z-Wave controllers?
Ja, de schakelaar is compatibel met Z-Wave gecertificeerde controllers van andere merken, maar de functionaliteit kan beperkt zijn.
Kan ik meerdere schakelaars koppelen aan een schakeling?
Ja, u kunt meerdere schakelaars in een groep plaatsen via de app, zodat ze gelijktijdig schakelen. Voor wisselschakeling is extra bedrading nodig.
Wat moet ik doen als de schakelaar niet reageert?
Controleer de stroomtoevoer en de verbinding met de gateway. Reset het apparaat indien nodig. Raadpleeg de handleiding voor probleemoplossing.

Gebruikersvragen over Home Control Intelligent Switch 9601 DEVOLO

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Domotica in PDF-formaat gratis! Vind uw handleiding Home Control Intelligent Switch 9601 - DEVOLO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Home Control Intelligent Switch 9601 van het merk DEVOLO.

GEBRUIKSAANWIJZING Home Control Intelligent Switch 9601 DEVOLO

Hartelijk dank voor uw vertrouwen!

Lees voor de inbedrijfstelling van het apparaat de aanwijzingen zorgvuldig door en bewaar deze zodat u ze op een later tijdstip kunt raadplegen.

Beschrijving van de symbolen

DEVOLO Home Control Intelligent Switch 9601 - Beschrijving van de symbolen - 1

Zeer belangrijke aanwijzing; wanneer deze niet in acht wordt genomen, kan dit resulteren in schade.

DEVOLO Home Control Intelligent Switch 9601 - Beschrijving van de symbolen - 2

Belangrijke aanwijzing; het in acht nemen hiervan wordt ten zeerste aangeraden.

Informatie en tips over achtergronden en configuratie van uw apparaat.

Correct gebruik

Gebruik de Home Control Intelligente Schakelaar zoals in deze handleiding en in de Home Control online-help beschreven, om schade en letsel te voorkomen.

DEVOLO Home Control Intelligent Switch 9601 - Correct gebruik - 1

De Home Control Intelligente schakelaar is afgezien van het vervangen van de batterij onderhoudsvrij. Het apparaat bevat geen door de gebruiker te onderhouden onderdelen!

CE-conformiteit

DEVOLO Home Control Intelligent Switch 9601 - CE-conformiteit - 1

DEVOLO Home Control Intelligent Switch 9601 - CE-conformiteit - 2

Bij correct gebruik voldoet het product aan de vereisten van de richtlijnen 1999/5/EC (R&TTE), 2014/53/EU, 2014/30/EU, 2014/35/EU en de overige geldende bepalingen van de zendwetgeving en is bedoeld voor gebruik in de EU, Zwitserland en Noorwegen. De CE-verklaring wordt in gedrukte vorm meegeleverd.

devolo Home Control

Home Control (vrij vertaald thuisautomatisering) staat voor een gerichte besturing van elektrisch bedienbare apparaten in een woning. Het Home Control systeem van devolo maakt gebruik van de draadloze standaard Z-Wave™.

Vereiste voor een Home Control systeem is een Z-Wave™-compatibele regeleenheid, zoals de Home Control Centrale van devolo. Via dit Home Control portal coördineert u de Home Control Intelligente Schakelaar en alle andere Home Control apparaten. Toegang tot de Home Control Centrale is heel eenvoudig via de my devolo app en/of via het internetadres www.mydevolo.com.

Informatie over de inbedrijfstelling van de Home Control Centrale vindt u in de installatiehandleiding en/of de Home Control online-help.

Toegang tot de Home Control Centrale via de my devolo app (voor smartphone/tablet)

Open de my devolo app ➕ Home Control en kies uw Home Control Centrale.

Toegang tot de Home Control Centrale via webbrowser (voor PC/laptop)

Onder www.mydevolo.com ➕ Home Control selecteert u uw Home Control Centrale.

i Meer informatie over de besturing en configuratie van alle devolo Home Control apparaten en toepassingsscenario's vindt u in de Home Control online-help.

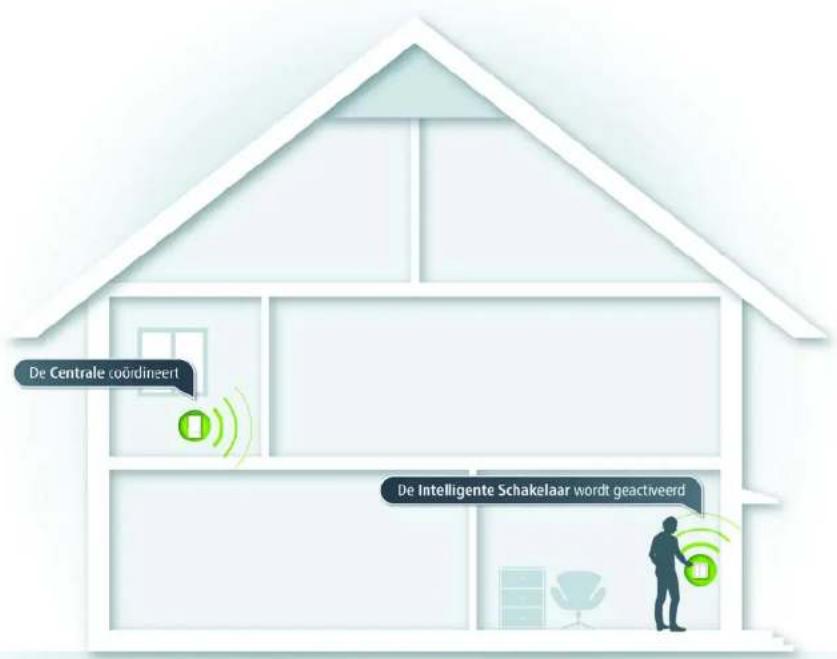

De Centrale coördineert De Intelligente Schakelaar wordt geactiveerd

De Home Control Intelligente Schakelaar

Met de Home Control Intelligente Schakelaar bestuurt u uw Home Control apparaten met een druk op de knop. De schakelaar beschikt over twee verschillende tuimelschakelaars.

DEVOLO Home Control Intelligent Switch 9601 - De Home Control Intelligente Schakelaar - 1

Uitgebreide functiebeschrijvingen over de Home Control Intelligente Schakelaar vindt u in de Home Control online-help.

Batterijen

DEVOLO Home Control Intelligent Switch 9601 - Batterijen - 1

Batterijen moeten uit de buurt worden gehouden van open vuur en grote hitte. Voor- kom direct zonlicht en warmtestraling!

Verwijder altijd alle batterijen uit apparaten die batterijgevoed zijn, die u slechts bewaard en niet gebruikt. Verouderde batterijen veroorzaken door lekkage schade aan het apparaat!

Oplaadbare batterijen mogen niet gebruikt worden!

De Home Control Intelligente Schakelaar maakt gebruik van een standaard CR2032-batterij (knoopcel). Informatie over het vervangen van de batterij vindt u in de Home Control online-help.

De Home Control Intelligente Schakelaar op de regeleenheid (bijv. Home Control Centrale) aanmelden

① Begin met de elektronische aanmelding op de regeleenheid. Plaats daarvoor de Home Control Intelligente Schakelaar ongemonteerd in de buurt van de door u gewenste plek.
② Wanneer u de Home Control Centrale gebruikt, roep dan zoals beschreven in paragraaf devolo Home Control op pagina 3 uw Home Control Centrale op en kies Apparaten ↩ Apparaat toevoegen ↩ devolo Home Control Intelligente Schakelaar. Volg daar de aanwijzingen voor aanmelding op uw Home Control Centrale.

DEVOLO Home Control Intelligent Switch 9601 - Batterijen - 2

Gebruik de Home Control Intelligente Schakelaar uitsluitend binnenshuis.

Home Control Intelligente Schakelaar monteren

③ Wanneer de apparaatbesturing middels de Home Control Intelligente Schakelaar werkt, monteer dan vervolgens de Home Control Intelligente Schakelaar op de door u gewenste plek.

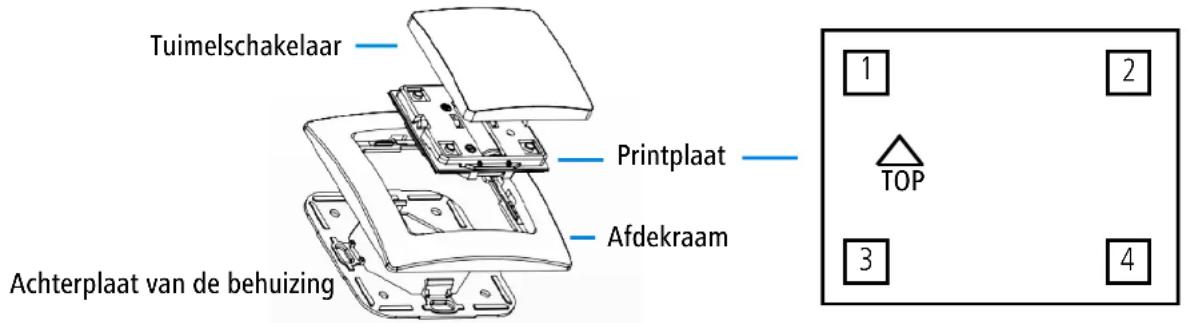

Tuimelschakelaar Printplaat Afdekraam Achterplaat van de behuizing 1 2 TOP 3 4

④ Wanneer u de Home Control Intelligente Schakelaar met behulp van de dubbelzijdige plakhoeken bevestigt, plak dan de vier plakhoeken op de vier hoeken van de achterplaat van de behuizing en fixeer de Home Control Intelligente Schakelaar op de door u gewenste plek.

DEVOLO Home Control Intelligent Switch 9601 - Home Control Intelligente Schakelaar monteren - 2

Let er bij de montage op, om er voor te zorgen dat de schakelaartoekenning 1-2-3-4 correct is, dat de markering op de printplaat voor de juiste montagestand "TOP met de pijl naar boven" is (zie afbeelding rechts).

○ Steek de gewenste tuimelschakelaar(s) op de printplaat van de Home Control Intelligente Schakelaar.

DEVOLO Home Control Intelligent Switch 9601 - Home Control Intelligente Schakelaar monteren - 3

Verifieer bij de wandmontage m.b.v. schroeven dat er geen zich in de wand bevindende gas-, water- of stroomleidingen beschadigd worden. Er bestaat gevaar voor elektrische schokken!

⑤ Wanneer u de Home Control Intelligente Schakelaar met behulp van schroeven bevestigt, demon- teer dan eerst de Home Control Intelligente Schakelaar in de getoonde afzonderlijke onderdelen (zie lin- ker afbeelding op pagina 6), door de printplaat uit de beide houders los te maken.

○ Aansluitend boort u gaten overeenkomstig de uitsparingen in de achterplaat van de behuizing op de door u gewenste plek en schroeft u de achterplaat van de behuizing vast.

DEVOLO Home Control Intelligent Switch 9601 - Home Control Intelligente Schakelaar monteren - 4

Let op bij de montage, om er voor te zorgen dat de schakelaartoekenning 1-2-3-4 correct is, dat de achterplaat van de behuizing „TOP met de pijl naar boven wijst“.

Steek eerst het afdekraam en dan de printplaat in de printplaatbevestiging en de markering „TOP met pijl naar boven“ op de achterplaat van de behuizing.
○ Aansluitend steekt u de gewenste tuimelschakelaar(s) op de printplaat van de Home Control Intelligente Schakelaar. De Home Control Intelligente Schakelaar is nu helemaal gemonteerd.

De elektronische besturing regelt u van nu af aan comfortabel via het Home Control portal van de Home Control Centrale.

DEVOLO Home Control Intelligent Switch 9601 - Home Control Intelligente Schakelaar monteren - 5

Meer informatie over de besturing en configuratie van alle devolo Home Control apparaten en toe-passingsscenario's vindt u in de Home Control online-help.

Service en garantie

Garantie: 3 jaar

Is uw devolo-product bij de eerste ingebruikname (DOA) of in de garantietermijn defect geraakt, neem dan contact op met uw leverancier waar u het devolo product heeft gekocht. Deze zal het product omruilen, of laten repareren bij devolo.

De volledige garantievoorwaarden vindt u op onze website www.devolo.com/warranty.

Nederlands 0900 0400 629 (0,12 Euro/min – vast net) support@devolo.nl

Afvoeren

Zowel de Home Control Intelligente Schakelaar als de batterij mogen niet met het huishoudelijk afval worden afgevoerd. In plaats daarvan kunt u deze gratis bij uw gemeentelijk inzamelpunt of winkels (bijv. supermarkt, speciaalzaak) afgeven.

DEVOLO Home Control Intelligent Switch 9601 - Afvoeren - 1
