Producttype	Microscoop
Merk	Novex
Model	Μ-smart
Afmetingen (bxdxh)	ca. 200 x 300 x 400 mm
Gewicht	ca. 3,5 kg
Voeding	100-240 V AC, 50/60 Hz
Vergroting	40x - 1000x (optioneel 2000x)
Objectieven	4x, 10x, 40x, 100x (olie)
Oculair	WF10x/20 mm
Belichting	LED, instelbare intensiteit
Condensor	Abbe, met diafragmastop
Statief	Robuust metaal, incl. rubbervoeten
Functies	Coarse en fine focus, kruistafel, contrastregeling
Onderhoud	Lens reinigen met microvezeldoek; geen agressieve schoonmaakmiddelen
Veiligheid	Kinderslot? Nee, maar voldoet aan CE-richtlijnen
Reparatie en onderdelen	Vervangbare lamp, zekering; reserveonderdelen beschikbaar via Novex
Garantie	2 jaar

Veelgestelde vragen - Μ-smart Novex

Hoe reinig ik de lenzen van mijn Novex Μ-smart microscoop?

Gebruik een zachte microvezeldoek of lensreiniger. Veeg voorzichtig in cirkelvormige bewegingen. Gebruik nooit agressieve reinigingsmiddelen.

Wat is de maximale vergroting van de Μ-smart?

De standaardvergrotingslensbiedt tot 1000x. Met een optionele 20x oculair kunt u 2000x bereiken.

Hoe vervang ik de lamp van de microscoop?

Schakel de stroom uit. Verwijder de lampenkap. Trek de oude lamp eruit en plaats een nieuwe LED-lamp van hetzelfde type.

Waarom is het beeld wazig?

Controleer de focusinstelling en of de objectieflens schoon is. Pas ook de condensorafstand aan voor de juiste verlichting.

Kan ik de microscoop aansluiten op een camera?

Ja, via de oculairbuis kunt u een camera-adapter (niet inbegrepen) plaatsen voor digitale opnames.

Hoe stel ik de helderheid in?

Draai aan de helderheidsregelaar op de zijkant van de voet. Begin laag en verhoog tot de gewenste verlichting.

Wat moet ik doen als de microscoop niet aangaat?

Controleer de stroomkabel en de zekering. Als de zekering kapot is, vervang deze dan door een exemplaar van hetzelfde type.

Hoe gebruik ik de olie-immersie?

Plaats een druppel immersieolie op het objectglaasje en draai het 100x-objectief erin. Reinig na gebruik de lens.

Waar vind ik reserveonderdelen voor de Μ-smart?

Neem contact op met de Novex-klantenservice of zoek erkende dealers online. Lampen, zekeringen en oculairs zijn beschikbaar.

Is de microscoop geschikt voor kinderen?

Ja, mits onder toezicht. Het is een educatieve microscoop met veilige LED-verlichting en robuuste constructie.

GEBRUIKSAANWIJZING Μ-smart Novex

Met de aankoop van een NOVEX μ-SMART microcoop heeft u gekozen voor een kwaliteitsproduct. De NOVEX μ-SMART microcoop is ontwikkeld voor gebruik in onderwijs en is een uitstekende hobby microcoop.

Bij normaal gebruik is onderhoud tot een minimum beperkt!

Deze handleiding geeft informatie over de opbouw, het werken met en het onderhoud van de microcoop.

2.0 Inhoudsopgave

1.0 Inleiding
2.0 Inhoudsopgave
3.0 Opbouw van de microscoop
4.0 Functies van de microcoop
5.0 Gebruiksklaar maken van de microscoop
6.0 Werken met de microcoop
7.0 Onderhoud en reiniging
8.0 Microcoop toebehoren

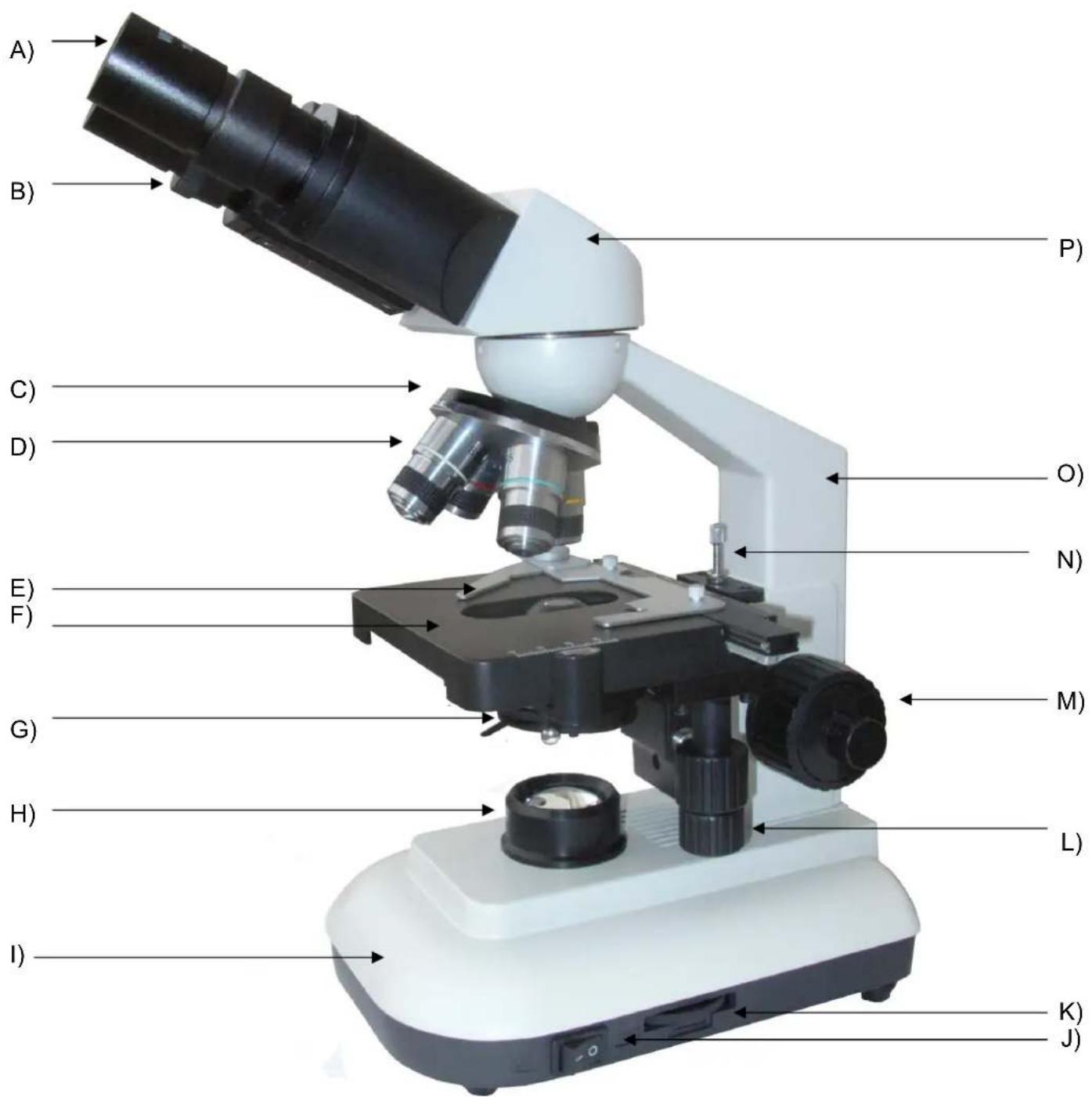

3.0 Opbouw van de microscoop

Hieronder volgen de benamingen van de diverse onderdelen welke op afgebeelde foto's zijn benoemd:

A) Oculairen I) Statiefvoet
B) Dioptrie instelling J) Aan/uit schakelaar
C) Revolver 4-voudig K) Lichtregeling
D) Objectieven L) Coaxiale bedieningsknoppen kruistafel
E) Preparaatklem M) Coaxiale grof- en fijnregeling
F) Preparaattafel N) Preparaatbeveiliging
G) Condensor met irisdiafragma en filterhouder
H) Lamphuis
O) Statiefarm
P) Opzet (360° draaibaar)

4.0 Functies van de microscoop

Het statief bestaat uit een statiefarm (O), statiefvoet (I) en een preparaattafel (F).

Bij verplaatsen van de microcoop altijd de bovenkant van de statiefarm vastpakken.

4.1 Tubus

De 360° draaibare binoculaire opzet (P) is uitgerust met een paar WF10x oculairen (A).

De draaibare objectiefrevolver (C) is standaard uitgevoerd met 4 objectieven (D).

4.3 Optische uitrusting

De NOVEX microcoop μ-SMART is standaard uitgerust met twee groothoek oculairen WF10x (A) en vier achromatische objectieven 4x N.A. 0.10, 10x N.A. 0.25, S40x N.A. 0.65 en S100x N.A. 1.25 olie-immersie (D).

Het S40x en S100x objectief zijn voorzien van een verende vatting, om beschadiging van preparaat en lens te voorkomen.

De Numerieke Apertuur - afgekort N.A. - van het objectief is een indicatie voor het maximale oplossend vermogen van het objectief.

De totale vergroting verkrijgt men door de vergroting van oculair en objectief te vermenigvuldigen. De vergrotingen zijn derhalve:

Oculair Objectief Vergroting
10x 4x 40x
10x 10x 100x
10x 40x 400x
10x 100x 1000x

4.4 Preparaattafel

Het preparaat wordt in de klem van de kruistafel (E) geplaatst. Hiermee kan het preparaat zeer langzaam in X- en Y-richting worden bewogen. De scherpte instelling van het beeld geschiedt d.m.v. de coaxiale grof- en fijn- regelknoppen (M).

4.5 Grof- en fijn- regeling

De coaxiale grof- en fijn- (M) regelknoppen voor de hoogte verstelling van de preparaattafel zijn op één as gemonteerd.

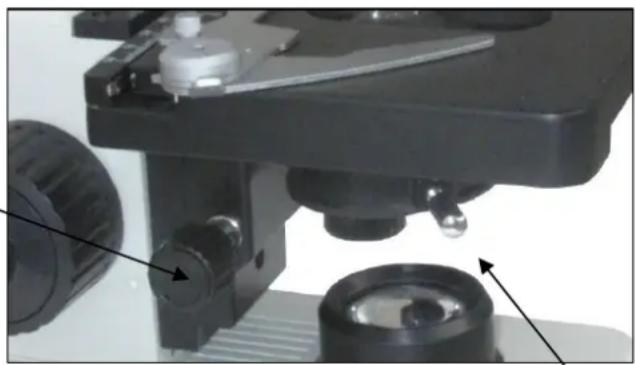

4.6 Abbe condensor met irisdiafragma

Onder de tafel is een Abbe condensor N.A. 1.25 gemonteerd (G). De condensor kan dmv een tandrad en tandheugel met verstelknop (A) in hoogte worden versteld. Hierdoor kan het licht geconcentreerd A) worden op het preparaat waardoor het oplossend vermogen wordt geoptimaliseerd. De condensor is fabrieksmatig voorgecentreerd en kan met twee kartelbouten (B) worden nagecentreerd.

B)

Onder de condensor is het irisdiafragma met filterhouder (G) gemonteerd. Door instelling van de variabele opening wordt de lichthoeveelheid geregeld.

4.7 Filterhouder

Voor een natuurgetrouwe kleur weergave van het preparaat kan de filterhouder (G) van de NOVEX μ-SMART voorzien worden van het meegeleverde blauwfilter. Hierdoor wordt de kleur van het licht witter en ongeveer gelijk aan dat van daglicht.

De halogeen verlichting van de μ-SMART is regelbaar (K). De halogeen lamp is 6 Volt - 20 Watt. Bestelnummer 86.889

5.0 Gebruiksklaar maken van de microscoop

Haal de microcoop uit de verpakking en plaats deze op een vlakke ondergrond.

De objectieven zijn reeds gemonteerd.

Het meegeleverde snoer achter in de netaansluiting drukken en de steker in de 230 Volt wandcontactdoos steken. De schakelaar (J) aanzetten. Neem plaats achter de microcoop en zorg dat bij een juiste houding de oculairen (A) zich op ooghoogte bevinden.

6.0 Werken met de microcoop

Voor optimaal gebruiksgemak geven we u hier een aantal aanwijzingen.

6.1 Instelling van de oogafstand

Stel de oculair (interpupillaire) afstand in op die van uw ogen d.m.v. het bijstellen van beide tubussen in horizontale richting. Deze afstand is instelbaar van 55 mm. tot 75 mm.

6.2 Instelling van dioptrieafstand

Voor normale observatie moeten de beide tubi op dezelfde hoogte ingesteld worden, met de dioptrie instelling op één tubus kan het verschil tussen de beide ogen worden gecorrigeerd. Stel daarvoor eerst scherp met de coaxiale grof- en fijn- regelknoppen (M) kijkend met het rechteroog door de rechter vaste tubus en daarna met het linkeroog door de linker tubus, de scherpstelling wordt met de dioptrie instelling (B) gedaan om het verschil in beeldscherpte te compenseren.

6.3 Instelling van de verlichting

• Draai de preparaattafel (F) d.m.v. de coaxiale grof- en fijn- regelknoppen (M). in de laagste stand.
• Leg een micropreparaat vast in de kruistafelklem (E) met het dunne dekglaasje aan de bovenkant.
• Het te bekijken object moet precies in het midden van de tafelopening liggen.
• Draai het (overzichts) objectief 4x (D) voor het preparaat.
• Draai de condensor (G) in de laagste stand.
• Open het irisdiafragma maximaal.
• Draai met de grofregelknop (M) de tafel (F) omhoog tot het preparaat zichtbaar is.
• Stel het beeld scherp m.b.v. de fijnregelknoppen (M).
• Stel de opening van het irisdiafragma nu zodanig in dat een gelijkmatig goed verlicht beeld zichtbaar is.
• Stel de lichtsterkte met de regelknop (K) in de laagste stand.
• Stel het beeld opnieuw scherp.
• Voer nu de lichtsterkte op tot het gewenste niveau.
• De microcoop is nu goed ingesteld voor gebruik met het 4x objectief.
• Voor grotere vergrotingen eerst het 10x en daarna het S40x objectief voordraaien.
• Stel met de fijnregelknop (M) het beeld bij betreffend objectief haarscherp in.
• Algemeen geldt dat bij toename van de vergroting de Abbe condensor (G) elke keer iets hoger wordt ingesteld. Met het S40x objectief is de frontlens van de condensor circa 2 mm onder het tafeloppervlak.
• Open bij hogere vergrotingen het irisdiafragma steeds verder, zodat een goede balans ontstaat tussen kontrast en oplossend vermogen.
• De lichtsterkte kan worden opgevoerd met de regelknop (K).

Bij het verwisselen van preparaten steeds weer beginnen met het 4x overzichts objectief.

6.4 Preparaatbeveiliging

Om te voorkomen dat de frontlens van het objectief beschadigd, of het dekglas breekt, is de μ-SMART voorzien van een instelbare blokkering die als volgt wordt ingesteld:

Draai het moertje van de blokkerings kartelbout (N) iets los. Draai vervolgens het objectief 40x boven het preparaat en draai met de fijnregeling de tafel naar boven totdat het objectief het dekglas van het preparaat nét raakt. Nu de kartelbout (N) naar beneden draaien totdat deze niet verder kan, en vervolgens blokkeren door het moertje weer aan te draaien.

Het is aan te bevelen om voorwerpglaasjes te gebruiken met een dikte van 1.0 mm tot 1.2 mm (artikelnummers: PB.5150, PB.5155, PB.5160) in combinatie met dekglaasjes met een dikte tussen 0.13 mm en 0.17 mm (artikelnummers: PB.5165, PB.5168).

6.5 Gebruik van een objectief S100x olie-immersie

De μ-SMART microcoop heeft een S100x N.A.1.25 olie-immersie objectief. Hier volgt de beschrijving voor het gebruik:

• Stel met het S40x objectief het beeld scherp.
• Draai de revolver door tot het S100x objectief zich voor het "klik" moment m.b.t. positionering van het objectief bevindt.
• Het midden van het preparaat is bereikbaar. Breng midden op het preparaat een klein druppeltje immersie-olie aan.
• Draai nu het S100x objectief in het gezichtsveld.
• De frontlens komt in contact met de olie.
• Kijk nu door de oculairen (A) en stel het beeld met de fijnregelknoppen (M) scherp.
• De afstand tussen objectieflens en preparaat is slechts 0.14 mm!
• Indien er luchtbelletjes zichtbaar zijn draai dan het S100x objectief enkele malen links/rechts zodat de voorkant van het objectief zich in de olie beweegt en de belletjes verdwenen zijn.
• Na gebruik van het S100x objectief de preparaattafel (F) d.m.v. de fijnregelknoppen (M) naar beneden draaien, totdat de frontlens de olie niet meer aanraakt.
• Na gebruik de frontlens van het S100x objectief altijd reinigen d.m.v. een lenspapiertje met een druppel xylol of alcohol te bevochtigen en de frontlens draaiend te reinigen.
• Reinig het preparaat na gebruik.

Het S100x objectief kan ook zonder immersie olie (droog) gebruikt worden. Het oplossend vermogen is dan echter wel belangrijk minder!

Waarschuwing

• Nooit een druppel xylol of alcohol op de objectieflens aanbrengen. De vloeistof dringt het objectief binnen en kan de kit tussen de lenzen oplossen!
• De overige objectieven niet met de olie in aanraking laten komen!

7.0 Onderhoud en reiniging

Na gebruik de microcoop altijd onder de bijgeleverde stofhoes plaatsen.

Laat het oculair en de objectieven altijd op de microcoop gemonteerd zitten. Dit voorkomt stof in de microcoop.

7.1 Reiniging van de optiek

Indien de oculairlens of de frontlens van het 10x en S40x objectief is verontreinigd kan deze met een lenspapiertje draaiend worden gereinigd.

Breng bij sterke verontreiniging een druppel xylol of alcohol aan op het lenspapier. Nooit een druppel xylol of alcohol op de lens aanbrengen.

Indien stof in het gezichtsveld duidelijk zichtbaar is, dan bevindt zich dat op de onderste lens van het oculair. Maak de lens aan de buitenkant schoon.

Indien nog steeds vuil zichtbaar is controleer dan of het stof zich in het oculair bevindt door het oculair te draaien. Indien zich stof in het oculair bevindt draai dan voorzichtig de onderste lens uit het oculair en maak deze schoon.

Het is onnodig, en beslist af te raden, het lensoppervlak achter in de objectieven te reinigen. Mogelijk aanwezig stof kan met een luchtdruk-spuitbus worden weg geblazen. Indien de objectieven niet uit de revolver worden verwijderd komt er geen stof in.

Waarschuwing

- Doekjes van kunststof vezels kunnen de coating van lenzen beschadigen!

7.2 Onderhoud statief

Stof kan worden verwijderd met een penseel of kwast. Indien het statief of de tafel sterk is verontreinigd kan het oppervlak met een niet agressief schoonmaakmiddel worden gereinigd.

Alle bewegende delen zoals de hoogte-instelling tafel, coaxiale grof- en fijnregeling en de objec-tief-revolver zijn gelagerd. De lagering is ongevoelig voor stof. Met een druppeltje zuurvrije (naaimachine) olie kan de lagering gesmeerd worden.

7.3 Lamp verwisselen van de NOVEX μ-SMART

Waarschuwing: Trek altijd eerst het netsnoer uit het stopcontact

Het vervangen van de halogeenlamp is eenvoudig te doen door het openen van het lamphuisdeksel dat zich onder de voet van de microcoop bevindt. Ga als volgt te werk:

• Verwijder het snoer aan de achterkant van de microcoop.
• Neem de oculairen uit de tubi om te voorkomen dat ze eruit vallen als de microcoop gekanteld wordt.
• Kantel de microcoop zachtjes naar achteren totdat hij op de statiefarm rust.
• Draai de kartelbout los van het lamphuis-deksel en klap dit naar buiten.
• Nadat u er zeker van bent dat de lamp is afgekoeld trekt u hem uit de fitting. NIET DRAAIEN, hierdoor kunnen de lamppinnetjes afbreken die dan in de fitting achter blijven.
• Neem de nieuwe lamp met een tissue vast en plaats hem in de fitting.
• Raak nieuwe halogeenlampen nooit met de vingers aan, dit kan de levensduur verkorten!

8.0 Microcoop toebehoren

Oculairen

80.873 Groothoek oculair WF 15x veldgetal 12

80.882 Groothoek oculair WF 20x veldgetal 10

Objectieven

AE.5094-C Achromatisch objectief 20x / N.A. 0.45

AE.5099-C Achromatisch objectief S60x / N.A. 0.85
