GEBRUIKSAANWIJZING Narviknova FABER

i rtsallatie- bedieningshandleiding

NL

faber

Saturnus 8

NL-8448 CC

neeeH

Postbus 219

NL-8440 AE Heerenveen

T. [phone]

F.+31(0)513 656501

08/19569/1

faber

NL ____

NL

TOESTELBESCHRIVING

warmte verwijderbaar voorfront zie fig. 8 voor een gedallleerde beschrijving van het bedlenings paneel

fig. 1 Narvik Nova

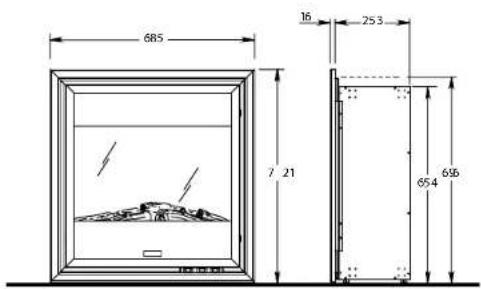

Afmetingen (mm)

685 16 253 7 21 654 696

fig. 2 Nar kiNova

INHOUDSOPGAVE

1. VOORWOORD 2

2. INLEIDING 3

3 .VEI IGHEIDS AANWIJZINGEN 4

1. INSTAL TAE 6

4.1 Installatierul rat 6

4.2 Plaatsing en minimale vrije rui ret 6

In deze haard is een vlameffect verwerkt dat met of zonder verwarming kan worden gebruikt, zodat op ieder moment van het jaar genoten kan worden van het rustgevende effect. Het vlameffect wordt verzorgd door een motor met een laag verbruik en drie 60 W lampen. Als alleen het vlameffect wordt gebruikt, is het energieverbruik laag.

De bediening bevindt zich rechtsonder op het toestel (zie fig. 1). Met de ventilatorkachel, die zich bovenin achter een demontabel rooster bevindt, kunt u kiezen tussen een door een thermostaat geregeld warmtevermogen van 750 W en 1500 W.

De NARVIK NOVA is ontworpen voor de montage in een haardopening.

2. INLEIDING

In deze handleiding vindt u informatie over het ontwerp, de bediening en het onderhoud van uw haard, alsmede veiligheidsvoorschriften en milieu-aanbevelingen.

Als u deze handleiding leest zult u snel leren hoe u de haard moet bedienen. U vindt tevens informatie over de veiligheid en het onderhoud van het apparaat.

Neem de handleiding zorgvuldig door voordat u de haard gebruikt en bewaar hem vervolgens op een veilige plaats.

CE Dit toestel voldoet aan de geldende CE richtlijnen.

NL ____

NL

3. VEILIGHEIDSAANWIJZINGEN

• Laat de haard door een erkend installateur plaatsen, overeenkomstig de nationaal en lokaal geldende (brandveiligheids-) voorschriften.
• Zorg ervoor dat alle verpakkingsartikelen zijn verwijderd (lees alle waarschuwingslabels aandachtig).
• Bewaar de verpakking tot de installatie is voltooid.
• De haard dient op een geaard stopcontact te worden aangesloten.
• Het toestel is geschikt voor 230 V, 50 Hz en heeft een aansluitwaarde van max. 1500 W.
• De stekker moet na installatie altijd bereikbaar zijn.
• Bij het gebruik van elektrische apparaten moeten altijd fundamentele voorzorgsmaatregelen in acht worden genomen om het risico op brand, elektrische schokken en letsel bij personen te verminderen. Deze voorzorgsmaatregelen zijn:
• Raadpleeg als het apparaat is beschadigd direct de leverancier vóórdat het wordt geinstalleerd of in bedrijf wordt gesteld.
• Gebruik de haard niet buiten.
• Plaats de haard niet in de nabijheid van een bad, douche of zwembad.

• Plaats de haard niet direct onder een stopcontact.

• Dek de haard niet af. Leg geen materialen of kledingstukken op de haard en zorg ervoor dat de luchtcirculatie rondom de haard niet wordt belemmerd, bijvoorbeeld door gordijnen of meubels, aangezien dit oververhitting en brand zou kunnen veroorzaken.

• Laat geen kinderen in de buurt van de haard zonder toezicht.
• Gebruik deze haard nooit in combinatie met een thermische regelaar, een geprogrammeerde controller, een timer of enig ander instrument dat de haard automatisch inschakelt, aangezien er een risico op brand bestaat wanneer de haard per ongeluk is afgedekt of verplaatst.
• Zorg ervoor dat meubels, gordijnen of andere brandbare materialen minimaal 1 meter van de haard zijn verwijderd.
• Trek, in geval van een storing, de stekker van de haard uit het stopcontact.
• Hoewel de haard voldoet aan de veiligheidsnormen, raden wij u aan deze niet te gebruiken op hoogpolig tapijt of vloerkleden met lange haren.
• Gebruik de haard niet wanneer deze beschadigd is of wanneer het aansluitsnoer beschadigd is. Neem in dat geval contact op met uw installateur om het toestel te controleren.

NL ____

4. INSTALLATIE

4.1 nstallatieruimte

A: Set schroeven 10 mm Instelbaar B: Minim de Inbouwhoogte C: A slait's noer

5. BEDIENING

De bediening bevindt zich rechtsonder op h estale (zie fig. 1 en fig. 8 luit het toestel aan.

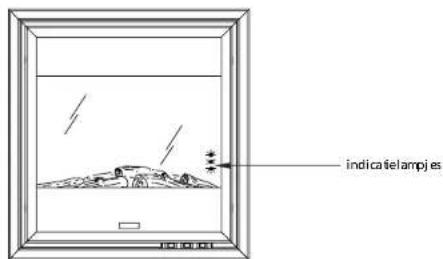

Leg op: Als u de haard handma gi of met de afstandsbedienin instelt, geven de indicatela mpjes gedurende drie conden het ingestelde niveau weer (zie fig. 5).

indicate lampes

fig. 5

4.2 Laatsing en minimale vrije ruimte

Raadpleeg voor de plaatsing van de haa heb dr opbouwvoors 4ft.

De Navik wordt geleverd me 2 beugels aan beide zijden van de onderkant (zie fig. . .)4 Draai borgmoer A los. Ve stel kunststof bout B. Borg bout B doo borgmoer A va et daaien.

6

7

NL

NL

5.1 Ingebruikname afstandsbediening

Let op: De afstandsbediening wordt apart, in de kartonnen verpakking, meegeleverd.

Fig. 6

1. Verwijder het dekseltje op de achterzijde van de afstandsbediening.
2. Plaats drie AAA batterijen in de afstandsbediening (zie fig. 6).
3. Plaats het dekseltje terug.

5.2 Gebruik afstandsbediening

Let op: De stand-by schakelaar eerst inschakelen. Het rode lampje op de toets gaat branden.

Het duurt enige tijd voordat de ontvanger in de haard reageert op het signaal van de afstandsbediening. Wacht ongeveer 2 seconden voordat u opnieuw een toets indrukt.

uit-toets kleiner vlaneeffect groter aan-toets cameter

fig. 7

Instelling Bediening Indicatie

Vlameffect Druk éénmaal op "I" Onderste lampje Vlameffect & 750 W verwarming Druk nogmaals op "I" Middelste lampje Vlameffect & 1500 W verwarming Druk nogmaals op "I" Bovenste lampje

Druk éénmaal op de Uit-toets om de ingestelde stand uit te schakelen.

Stel de intensiteit van het vlameffect in met de onderste twee toetsen zoals aangegeven in fig. 7.

NL \_\_\_\_

NL

6. REINIGING EN ONDERHOUD

5.3 Handbediening

kleiner vlameffect groter vlameffect uit aan stand by- schakelaar D F F O N

Let op: De stand by-schakelaar eerst inschakelen. Het rode lampje op de schakelaar gaat branden.

Instelling Bediening Indicatie

Vlameffect Druk éénmaal op "I" Onderste lampje Vlameffect & 750 W verwarming Druk nogmaals op "I" Middelste lampje Vlameffect & 1500 W verwarming Druk nogmaals op "I" Bovenste lampje Uitschakelen Druk op "o"

Druk éénmaal op de "o"schakelaar om de ingestelde stand uit te schakelen.

Stel de intensiteit van het vlameffect in met de linker schakelaar zoals aangegeven in fig. 8.

5.4 Thermische beveiliging

Om schade als gevolg van oververhitting te voorkomen is er een thermische veiligheidsschakelaar in de haard verwerkt. Oververhitting kan ontstaan als de warmte-uitlaat op de een of andere manier wordt belemmerd. De haard gaat weer aan zodra deze belemmering is verwijderd en de haard is afgekoeld. Als de beveiliging vaak wordt geactiveerd, moet de haard worden uitgeschakeld en dient u contact op te nemen met de servicedienst.

Maak de haard altijd eerst spanningsloos voordat met onderhoud wordt gestart.

Waarschuwing: Verwijder de stekker bij het schoonmaken en het vervangen van de lamp. Maak de haard spanningsloos voordat u met onderhoudswerkzaamheden gaat beginnen.

6.1 Reiniging

Zorg ervoor dat de haard afgekoeld is voordat u met reinigen begint.

Neem het oppervlak van de haard zo nu en dan af met een zachte vochtige doek. Gebruik geen schurende reinigingsmiddelen op het oppervlak van de brander. Het glasscherm dient voorzichtig te worden schoongemaakt met een zeem. Gebruik geen glasreinigingsmiddelen.

6.2 Lampen vervangen

vloerfront vlam- effect a b schroeven fig. 9

1. Houd het voorfront met beide handen aan de zijkanten vast. Til het voorfront iets omhoog en neem het naar voren toe weg.

NL \_\_\_\_

NL

1. Verwijder de twee schroeven uit de voorzijde van het vlameffect.
2. Til het vlameffect eerst aan de linkerzijde op (a) en verwijder het voorzichtig (b) uit de haard. Let er hierbij op dat u de kwetsbare "hout" blokken niet beschadigt.
3. Om de lampen te bereiken moet u het draaispit voorzichtig verwijderen.

Trek het draaispit voorzichtig aan de linkerzijde uit de beugel. Let er hierbij op dat de rubberen pakkingringen niet van het draaispit vallen (fig. 10).

1. Verwijder de defecte lamp door deze los te schroeven (zie fig. 10). Draai de nieuwe lamp in (60 W E14 SES heldere kaarslamp). Draai de lamp niet te vast aan.
2. Plaats het draaispit terug, bevestig het vlameffect met behulp van de twee schroeven en plaats het voorfront.
