GEBRUIKSAANWIJZING Cambridge Flora FABER

installatie- en bedieningshandleiding

faber

Saturnus 8 NL - Heerenveen

Postbus 219 NL-8440 AE Heerenveen

T.+31(0)513656500

faber

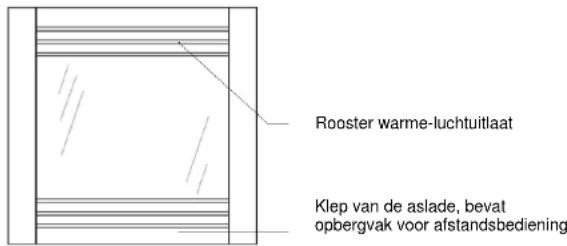

TOESTELBESCHRIJVING

Fig. 1 Cambridge

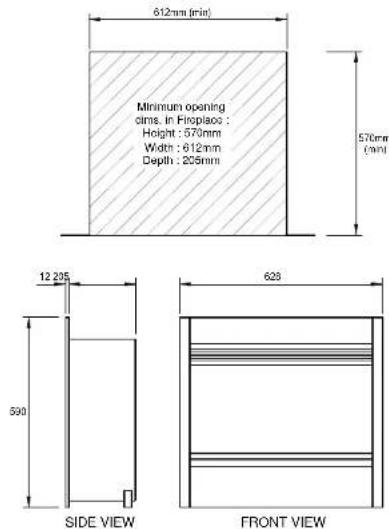

DIMENSIONS

FRONT VIEWSIDE VIEW
fig. 2 Cambridge

Minimum opening voor inbouw

Hoogte 570mm

Breedte 612mm

Diepte 205mm

INHOUDSOPGAVE

1. VOORWOORD 2
2. INLEIDING 3
3. VEILIGHEIDSAANWIJZINGEN 4
4. INSTALLATIE 6

4.1 Installatievoorschrif 6

4.2 Inbouwruimte 6

1. BEDIENING 7

5.1 Initialiseren afstandsbediening 9
5.2 Afstand en handbediening . 10
5.3 Bediening thermostaat 11
5.4 Thermische beveiliging 11

1. REINIGING EN ONDERHOUD 12

6.1 Reiniging 12
6.2 Vervangen van de lampen 12

1. VOORWOORD

In deze haard is een vlameffect verwerkt dat met of zonder verwarming kan worden gebruikt, zodat op ieder moment van het jaar genoten kan worden van het rustgevende effect. Het vlameffect wordt verzorgd door motoren met een laag verbruik en drie lampen van 40 W. Als alleen het vlameffect wordt gebruikt, is het energieverbruik laag.

De bediening bevindt zich achter de 'klep van de aslade'. Met de ventilatorkachel die zich achter het rooster bevindt kan men kiezen tussen een door een thermostaat geregeld warmtevermogen van 1 of 2 kW

De Cambridge is ontworpen voor plaatsing in een haardopening.

Dit toestel voldoet aan de geldende CE richtlijnen.

2 . INLEIDING

In deze handleiding vindt u informatie over het ontwerp, de bediening en het onderhoud van uw haard, alsmede veiligheidsvoorschriften en milieuaanbevelingen.

Als u deze handleiding leest zult u snel leren hoe u de haard moet bedienen. Tevens zult u informatie vinden over de veiligheid en het onderhoud van het apparaat.

Neem de handleiding zorgvuldig door voordat u de haard gebruikt en bewaar hem voor toekomstig gebruik

3. VEILIGHEIDSAANWIJZINGEN

• Laat de haard door een erkend installateur plaatsen, overeenkomstig de nationaal en lokaal geldende (brandveiligheids-) voorschriften.
• Zorg ervoor dat alle verpakkingsartikelen zijn verwijderd (lees alle waarschuwingslabels aandachtig).
• Bewaar de verpakking tot de installatie is voltooid.
• De haard dient op een geaard stopcontact te worden aangesloten.
• Het toestel is geschikt voor 230 V, 50 Hz en heeft een aansluitwaarde van max. 2000 W.
• De stekker moet na installatie altijd bereikbaar zijn.
• Bij het gebruik van elektrische apparaten moeten altijd fundamentele voorzorgsmaatregelen in acht worden genomen om het risico op brand, elektrische schokken en letsel bij personen te verminderen. Deze voorzorgsmaatregelen zijn:
• Raadpleeg als het apparaat is beschadigd direct de leverancier vóórdat het wordt geïnstalleerd of in bedrijf wordt gesteld.
• Gebruik de haard niet buiten.

• Plaats de haard niet in de nabijheid van een bad, douche of zwembad.

• Dek de haard niet af. Leg geen materialen of kledingstukken op de haard en zorg ervoor dat de luchtcirculatie rondom de haard niet wordt belemmerd, bijvoorbeeld door gordijnen of meubels, aangezien dit oververhitting en brand zou kunnen veroorzaken.

• Laat geen kinderen in de buurt van de haard zonder toezicht.
• Gebruik deze haard nooit in combinatie met een thermische regelaar, een geprogrammeerde controller, een timer of enig ander instrument dat de haard automatisch inschakelt, aangezien er een risico op brand bestaat wanneer de haard per ongeluk is afgedekt of verplaatst.
• Zorg ervoor dat meubels, gordijnen of andere brandbare materialen minimaal 1 meter van de haard zijn verwijderd.
• Trek, in geval van een storing, de stekker van de haard uit het stopcontact.
• Hoewel de haard voldoet aan de veiligheidsnormen, raden wij u aan deze niet te gebruiken op hoogpolig tapijt of vloerkleden met lange haren.
• Gebruik de haard niet wanneer deze beschadigd is of wanneer het aansluitsnoer beschadigd is. Neem in dat geval contact op met uw installateur om het toestel te controleren.

4. INSTALLATIE

4.1 INSTALLATIEVOORSCHRIFTEN

Laat de haard door een erkend installateur plaatsen, overeenkomstig de nationaal en lokaal geldende (brandveiligheids-) voorschriften.

4.2 INBOUWRUIMTE

fig. 3 Cambridge

5. BEDIENING

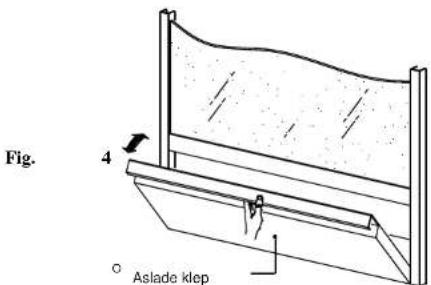

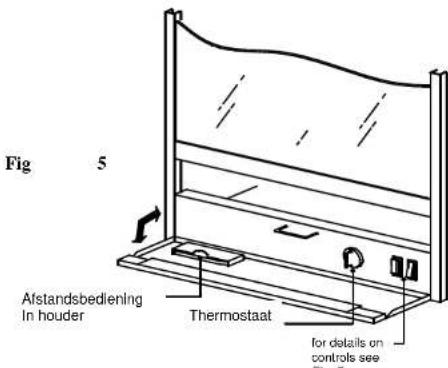

De bediening bevindt zich achter de "klep van de aslade" (fig. 5). Sluit het toestel aan.

Let op:. Eerst de standby schakelaar aanzetten (de rode indicator op de schakelaar is zichtbaar), daarna kunt U de haard handmatig of met de afstandsbediening inschakelen

Indien de haard voor langere tijd niet gebruikt wordt de standby schakelaar uitschakelen

schakelaars

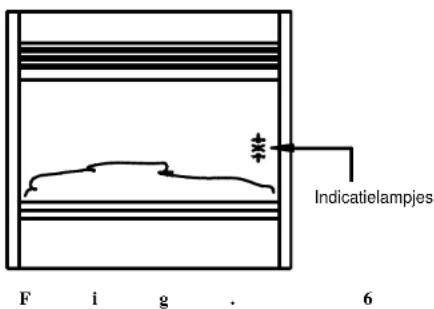

Let op: Als u de haard handmatig dsbediening instelt, geven de indicatielampjes gedurende drie seconden het ingestelde niveau

5.1 INGEBRUIKNAME AFSTANDSBEDIENING

Let op: De afstandsbediening bevindt zich in het opbergvak van de aslade.

Fig.7

1. Verwijder het dekseltje op de achterzijde van de afstandsbediening.

2. Plaats drie AAA batterijen in de afstandsbediening (zie fig. 7).

3. Plaats het dekseltje terug

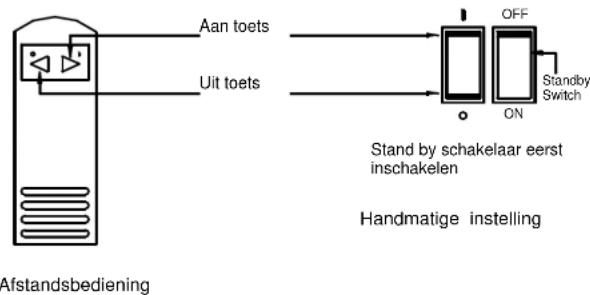

   5.2 REMOTE AND MANUAL OPERATION


Fig. 8
Let op: Het duurt enige tijd voordat de ontvanger in de haard reageert op het signaal van de afstandsbediening. Wacht ongeveer 2 seconden voordat u opnieuw een toets indrukt.

Setting

Operation

Indication

Vlameffect

Druk 1 maal op 'I'

Onderste lampje

Vlameffect & 1kW verwarming

Druk nogmaals op 'I'

2 lampjes branden

Vlameffect & 2kW verwarming

Druk nogmaals op 'I'

3 lampjes branden

Uitschakelen

Druk op 'O'.

De thermostaat regelt het warmtevermogen in overeenstemming met de kamertemperatuur. Hierdoor zal de haard niet onnodig warmte produceren als de kamer warm is.

Draai, om de gewenste temperatuur in te stellen, de temperatuurknop naar stand 3. Als u na verloop van tijd een hogere temperatuur wilt, draai dan de knop naar een hogere stand (bijvoorbeeld stand 4). Als u een lagere temperatuur wilt, draait u de knop naar een lagere stand (fig. 9).

F i g 9

5.4 THERMISCHE BEVEILIGING

Om schade als gevolg van oververhitting te voorkomen is er een thermische veiligheidsschakelaar ingebouwd. Oververhitting kan ontstaan als de warmte-uitstroom op de een o andere manier wordt belemmerd. De haard gaat weer aan zodra deze belemmering is verwijderd en de haard is afgekoeld. Als de beveiliging vaak wordt geactiveerd, moet de haard worden uitgeschakeld en dient men contact op te nemen met de servicedienst.

6. REINIGING EN ONDERHOUD

Waarschuwing: ·Verwijder de stekker als u het toestel open maakt voor onderhoud of voor het vervangen van een lamp.

6.1 REINIGING

Zorg ervoor dat de haard afgekoeld is voordat u met reinigen begint.

Neem het oppervlak van de haard zo nu en dan af met een zachte vochtige doek. Gebruik geen schurende reinigingsmiddelen op het oppervlak van de brander. Het glasscherm dient voorzichtig te worden schoongemaakt met een zeem. Gebruik geen glasreinigingsmiddelen.

De lampen zijn bereikbaar door de klep van de aslade te openen. Schuif de lamphouderplaat voorzichtig naar buiten. Draai de defecte lamp los, tegen de wijzers van de klok in. Vervang deze door een nieuwe lamp (230 V, 40 W E14 SES). Draai de lamp niet te vast aan (fig. 10). Schuif de lamphouderplaat weer naar binnen
