RK-C326WBT1 - Wandsteun JVC - Gratis gebruiksaanwijzing en handleiding

Type product	Wandsteun voor flatscreen tv
Merk	JVC
Model	RK-C326WBT1
Geschikt voor	TV's van 26 tot 32 inch
VESA compatibiliteit	75x75 mm en 100x100 mm
Maximale belasting	20 kg
Materiaal	Staal
Kleur	Zwart
Afmetingen (BxHxD)	200x200x20 mm
Gewicht	0,6 kg
Afstand tot muur	10 mm (dicht bij de muur)
Montage	Vast (niet kantelbaar)
Bevat schroeven	Ja, voor tv en muur
Niveau waterpas	Geïntegreerd waterpas
Garantie	2 jaar
Geschikt voor beton en baksteen	Ja
Onderhoud	Afnemen met vochtige doek, geen agressieve schoonmaakmiddelen
Veiligheid	Gebruik geschikte pluggen voor de muursoort
Onderdelen	Enkel de wandsteun en bevestigingsmateriaal
Reparatie	Neem contact op met JVC service voor vervanging

Veelgestelde vragen - RK-C326WBT1 JVC

Hoe monteer ik de JVC RK-C326WBT1 wandsteun?

Bevestig de muurplaat aan de muur met geschikte pluggen (niet meegeleverd) en schroeven. Bevestig vervolgens de tv-beugels aan de tv met de meegeleverde schroeven. Hang de tv aan de muurplaat en controleer of deze goed vastklikt.

Welke VESA-afstanden ondersteunt deze wandsteun?

Deze wandsteun ondersteunt 75x75 mm en 100x100 mm VESA-patronen.

Wat is het maximale gewicht dat de RK-C326WBT1 kan dragen?

De maximale belasting is 20 kg.

Kan ik de tv kantelen of draaien met deze wandsteun?

Nee, dit is een vaste wandsteun zonder kantel- of draaifunctie. De tv hangt plat tegen de muur.

Welke tv-formaten zijn geschikt?

De wandsteun is ontworpen voor tv's van 26 tot 32 inch.

Zijn alle benodigde schroeven meegeleverd?

Ja, schroeven voor de tv en voor de muurbevestiging zijn inbegrepen. Gebruik de juiste schroeven voor uw tv-model.

Hoe ver komt de tv van de muur af?

De tv hangt ongeveer 10 mm van de muur, wat een slank profiel geeft.

Kan ik deze wandsteun op een gipsplaat monteren?

Het wordt aanbevolen om de wandsteun op beton of baksteen te monteren. Gebruik voor gipsplaat geschikte pluggen (niet meegeleverd) en zorg dat het gewicht wordt ondersteund.

Hoe reinig ik de wandsteun?

Veeg de wandsteun af met een zachte, vochtige doek. Gebruik geen agressieve chemicaliën of schuurmiddelen.

Wat moet ik doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de JVC klantenservice voor vervanging of reparatie van de wandsteun. Gebruik geen andere onderdelen.

GEBRUIKSAANWIJZING RK-C326WBT1 JVC

Dank u voor het aanschaffen van deze wandmontage-eenheid.

Wij raden u aan voor gebruik deze handleiding grondig te lezen, zodat u meer bekendheid krijgt met de wandmontage-eenheid.

Berg deze handleiding op een veilige plaats op als u klaar bent met lezen.

• Voor het monteren van een televisietoestel is speciale technische kennis nodig. Probeer de montage-eenheid daarom niet zelf te monteren.
• U dient zich te realiseren, dat de schroefgaten of ankerbouten van de gemonteerde wandmontage-eenheid in de wand aanwezig zullen blijven, als u deze later weer zou verwijderen.

Bij langdurig gebruik van het televisietoestel kan verkleuring van de wand ontstaan, als gevolg van de warmte en de lucht uit het scherm.

Montage dient uitsluitend door gediplomeerde servicemonteurs te geschieden

Raadpleeg een gediplomeerde servicemonteur voor het installeren van deze wandmontage-eenheid. U dient zich exact aan de montage-instructies te houden, om ongelukken te voorkomen. Bij de verkoop van dit product wordt ervan uitgegaan, dat dit product gemonteerd en geïnstalleerd zal worden door daartoe opgeleide en gediplomeerde servicemonteurs.

Wij zijn niet aansprakelijk voor beschadigingen die het gevolg zijn van verkeerd samenstellen, verkeerde montage aan de wand, onveilige montage aan de wand, verkeerd gebruik, wijzigingen, of natuurrampen.

Gevaar

Deze eenheid weegt ongeveer 17 kg en 21 kg inclusief televisietoestel. Onvolledige of gebrekkige montage van deze wandmontage-eenheid aan de wand kan tot gevolg hebben dat deze naar beneden valt, wat dodelijke ongevallen tot gevolg zou kunnen hebben. Raadpleeg een gediplomeerde servicemonteur voor het installeren van deze wandmontage-eenheid.

Veiligheidsvoorzieningen

Verklaring van symbolen

In dit hoofdstuk volgt een beschrijving van de symbolen die in deze handleiding worden gebruikt. Lees dit hoofdstuk voor gebruik van het product door, zodat u het product correct kunt gebruiken. De volgende punten bevatten informatie voor uw veiligheid. Houd u zich exact aan deze voorzorgen.

"Gevaar", "Waarschuwing" en "voorzichtig" worden als volgt gedefinieerd:

Gevaar

Onjuist handelen in strijd met deze opmerkingen kan lichamelijk letsel of levensgevaar tot gevolg hebben.

Waarschuwing

Onjuist handelen in strijd met deze opmerkingen kan lichamelijk letsel of de dood tot gevolg hebben.

Voorzichtig

Onjuist omgaan met de eenheid in strijd met deze opmerkingen, kan lichamelijk letsel of schade aan de eenheid tot gevolg hebben.

Voorbeelden:

De betekent "voorzichtig" (inclusief "waarschuwing" of "gevaar").

De ⊙ betekent een verbod, waarbij de specifieke actie in de cirkel of in de begeleidende tekst wordt vermeld (het linkersymbool betekent "Niet demonteren").

Waarschuwingen voor samenstellen en montage

Gevaar

- Raadpleeg voor installatie en bevestiging van de eenheid aan de wand een gediplomeerde servicemonteur. Deze eenheid weegt ongeveer 17 kg en 21 kg inclusief televisietoestel. Door verkeerd samenstellen of installeren zou de eenheid na montage kunnen vallen, wat dodelijke ongevallen tot gevolg zou kunnen hebben. Om dit te voorkomen dient u de sterkte van de materialen in het montageoppervlak te controleren. Laat de installatie bovendien door minstens twee personen op een geschikte locatie uitvoeren. Controleer na montage de materiaalsterkte opnieuw.

Waarschuwing

• De toepassing van televisietoestellen bij deze eenheid die niet door JVC zijn goedgekeurd, kan beschadigingen aan het toestel of lichamelijk letsel tot gevolg hebben, door het kantelen van het beeldscherm of de standaard.
• Breng alle bouten, moeren en schroeven stevig aan. Als u dit niet doet, zou het televisietoestel of de wandmontage-eenheid kunnen vallen, wat beschadigingen of lichamelijk letsel tot gevolg zou kunnen hebben.
• Plaats geen zware voorwerpen op het netsnoer, aangezien het netsnoer zou kunnen beschadigen, met als mogelijk gevolg brand of elektrische schokken.
• Bij deze eenheid worden geen montagebouten voor bevestiging aan wanden, enz. bijgeleverd. U dient geschikt materiaal bij de hand te hebben, dat op de locatie van toepassing is.
• Het bevestigen van het televisietoestel aan de wandmontage-eenheid dient door minstens twee personen te worden uitgevoerd.

Het plaatsen van de wandmontage-eenheid

Waarschuwing

■De wandmontage-eenheid dient aan een wand te worden aangebracht, die in staat is het totale gewicht van het televisietoestel plus wandmontage-eenheid gedurende een langere tijd te houden, en die aardbevingen, mogelijke trillingen, en andere externe krachten kan weerstaan. Door verkeerde installatie zou het televisietoestel kunnen vallen, wat lichamelijk letsel tot gevolg zou kunnen hebben.

● Montage op houten wanden

Het gewicht van de eenheid dient door de staanders in de wand te worden gedragen, waarbij deze indien nodig versterkt dienen te worden. Installeer de wandmontage-eenheid niet op wanden van gipsplaat of dunne multiplex. Gebruik in de handel verkrijgbare schroeven die het best voor de structuur en het materiaal van de wand geschikt zijn.

● Montage op betonnen wanden

Gebruik in de handel verkrijgbare wandankers die in staat zijn het gewicht van het televisiescherm te dragen.

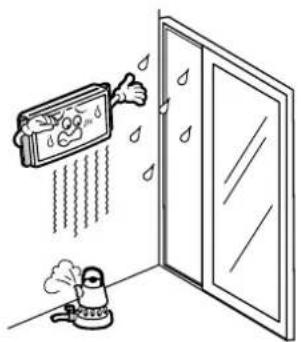

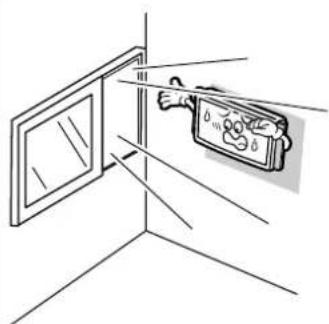

■Installeer de wandmontage-eenheid niet op plaatsen die warm of vochtig zijn, of die nat zouden kunnen worden, aangezien overmatig vocht brand of elektrische schokken tot gevolg zou kunnen hebben.

■Installeer de wandmontage-eenheid niet in de nabijheid van de ventilator of luchtinlaat van een airconditioner.

■Installeer de eenheid niet op plaatsen met grote hoeveelheden stof, roet of sigarettenrook, aangezien dit brand tot gevolg zou kunnen hebben.

■Blokkeer niet de ventilatiegaten, en zorg voor voldoende ruimte rond de eenheid voor ventilatie.

Onvoldoende ventilatie kan tot gevolg hebben dat de eenheid van binnen te warm wordt, wat brand tot gevolg zou kunnen hebben.

■Installeer de wandmontage-eenheid niet op een wand die niet verticaal is.

De eenheid kan van binnen te warm worden, met brand als gevolg, of de eenheid zou kunnen vallen, met lichamelijk letsel als gevolg.

■ Installeer de wandmontage-eenheid niet op een plaats die blootstaat aan veelvuldige trillingen, schokken of andere externe krachten. De eenheid zou kunnen vallen of beschadigen, wat persoonlijk letsel tot gevolg zou kunnen hebben.

■Installeer de eenheid niet op plaatsen waar mensen eraan zouden kunnen hangen of ertegen zouden kunnen leunen. Als u dit doet kan de eenheid vallen of beschadigd raken, wat persoonlijk letsel tot gevolg zou kunnen hebben.

■Installeer de eenheid niet op een locatie die blootstaat aan rechtstreeks zonlicht of sterk licht, aangezien televisiekijken in een sterk verlichte ruimte vermoeiend voor de ogen kan zijn.

Voorzichtig

• Raadpleeg een gediplomeerde onderhoudsmonteur voor de elektrische werkzaamheden. Het gebruik van elektrische snoeren die tijdens de installatie zijn beschadigd (blootliggende of gebroken bedrading) kan elektrische schokken tot gevolg hebben.
• Voer het werk uit met voldoende werkruimte. Werken bij ongeschikte omstandigheden kan beschadigingen of lichamelijk letsel tot gevolg hebben.
• Monteer deze eenheid niet op plaatsen waar elektrische bedrading of waterleidingen lopen, aangezien brand of elektrische schokken het gevolg zouden kunnen zijn.

Instructies voor gebruik van de wandmontage-eenheid

Nodig zijn:

• Een Philips-schroevendraaier
  ● Schroeven × 6 voor wandmontage

Opmerking

- De soort schroef die voor wandmontage nodig is hangt af van de wijze waarop het televisietoestel wordt gemonteerd. Gebruik schroeven die voor de gekozen methode het beste geschikt zijn.

Inhoud van de verpakking:

①Montage-eenheid × 1
② Basis × 1
③Schroef (A) × 2

1. Plaats een zachte doek op een vlakke tafel en plaats de televisie met het scherm naar beneden gekeerd op deze doek.

Voorzichtig

Het televisietoestel kan snel krassen, ga er daarom voorzichtig mee om. Let erop dat er zich geen schroeven op het doek bevinden, voordat u het toestel op het doek plaatst. Als het scherm van het televisietoestel op harde voorwerpen zoals schroeven wordt geplaatst, kan dit behalve krassen ook storingen aan het apparaat tot gevolg hebben.

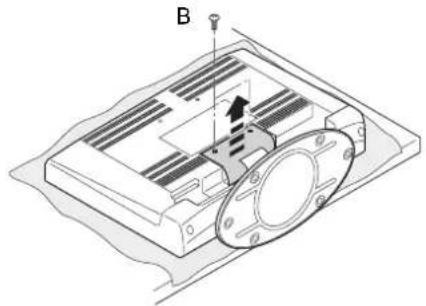

1. Verwijder de schroeven (B) en verwijder de kap van de standaard.

2. Verwijder de schroeven (C) en verwijder de standaard van het toestel. Verwijder vervolgens de kappen van de aansluitingen van het toestel.

- De schroeven (C) dienen om de montage-eenheid aan het televisietoestel te bevestigen, bewaar deze daarom op een veilige plaats.

Waarschuwing

Aangezien de standaard zwaar is, dient u deze bij het verwijderen stevig met de handen vast te houden, zodat deze niet kan vallen. Als de standaard op uw voeten zou vallen, zou letsel het gevolg kunnen zijn.

1. Bevestig de montage-eenheid ⑪ met de vier schroeven (C) aan het televisietoestel.

1. Verwijder de schroeven (D) uit de montage-eenheid.

Voorzichtig

- Als de hoek van de montage-eenheid wordt afgesteld terwijl de schroeven (D) zich er nog in bevinden, kan het televisietoestel of de montage-eenheid beschadigen.

1. Verdraai de schroef (E), die zich aan de bovenkant van de montage-eenheid bevindt, tegen de klok in en stel de hoek van de montage-eenheid of.

2. De hoek van televisietoestellen van de LT-26-serie kan tussen 0° and 20° worden afgesteld.

3. De hoek van televisietoestellen van de LT-32-serie kan tussen 0° and 15° worden afgesteld.

1. Breng de schroeven (D), die uit de montage-eenheid waren verwijderd, weer in de montage-eenheid aan en zet de hoek vast.

Opmerking

Merk op dat bij toestellen van de LT-26- en de LT-32-serie de gaten voor het bevestigen van de schroeven (D) verschillend zijn.

Als de hoek van de montage-eenheid niet stevig met de schroeven (D) is vastgezet, zou het televisietoestel kunnen vallen.

1. Breng de basis ② op de wand aan.

Opmerking

De bevestigingsmethode hangt af van de soort wand. Selecteer de beste methode en breng de basis stevig op de wand aan.

1. Bevestig de montage-eenheid aan de basis.

Plaats de beide gaten van de montage-eenheid over de haken aan de bovenkant van de basis.

Waarschuwing

• Het televisietoestel dient altijd door twee personen te worden gedragen. Als u het toestel alleen probeert te tillen, zou het misschien kunnen vallen, met letsel of beschadigingen als gevolg.
• Let erop dat uw handen niet tussen de basis en de montage-eenheid bekneld kunnen raken.

10.Zet de basis en de montage-eenheid stevig met de meegeleverde schroeven (A) vast.

De hoek van televisietoestellen van de LT-26-serie kan tussen 0° and 20° worden afgesteld. De hoek van televisietoestellen van de LT-32-serie kan tussen 0° and 15° worden afgesteld.
