DS-8108HWI-ST - Bewakingscamera Hikvision - Gratis gebruiksaanwijzing en handleiding

Type product	Digitale videorecorder (DVR) voor bewaking
Merk en model	Hikvision DS-8108HWI-ST
Video compressie	H.264
Video ingang	8 kanalen, BNC (1.0Vp-p, 75Ω), PAL/NTSC adaptief
Audio ingang	8 kanalen, BNC (2.0Vp-p, 1kΩ)
Audio compressie	OggVorbis
Video uitgang	HDMI, VGA, CVBS (BNC); resolutie tot 1920×1080P/60Hz
Video spot uitgang	1-kanaals BNC (1.0Vp-p, 75Ω)
Encoding resolutie	WD1, 2CIF, CIF, QCIF
Framerate	25 fps (PAL) / 30 fps (NTSC)
Netwerk interface	1 RJ45 10/100/1000Mbps Ethernet
Opslag	Tot 8 SATA HDD's (max. 4TB per schijf), 1 eSATA
Alarm ingang/uitgang	16 ingangen, 4 uitgangen
RS-485 interface	Voor PTZ en toetsenbord
USB	2x USB 2.0
Voeding	AC 220V, 47-63Hz
Stroomverbruik	≤70W (zonder HDD/DVD)
Afmetingen (L×B×H)	470 × 445 × 90 mm
Gewicht	≤8 kg (zonder HDD/DVD)
Werktemperatuur	-10°C tot +55°C
Luchtvochtigheid	10% tot 90%
Onderhoud en reiniging	Stof verwijderen met droge doek; geen vloeistoffen; zorgen voor ventilatie
Veiligheid	Wachtwoordbeveiliging (admin standaard: 12345), aardverbinding verplicht
Reparatie en vervangbare onderdelen	HDD's vervangbaar; reserveonderdelen via dealer; raadpleeg handleiding voor installatie

Veelgestelde vragen - DS-8108HWI-ST Hikvision

Hoe installeer ik een harde schijf in de DVR?

Schakel de DVR uit en verwijder de behuizing. Plaats de SATA-HDD in het rek en bevestig deze met schroeven. Sluit de datakabel en stroomkabel aan op het moederbord en de HDD. Plaats de behuizing terug en start de DVR op. Initialiseer de schijf via Menu > HDD.

Hoe stel ik PTZ-camera's in?

Sluit de PTZ-camera aan op de RS-485-interface van de DVR (T+ en T-). Ga naar Menu > Camera > PTZ, selecteer het kanaal en stel de parameters (protocol, adres, baudrate) in zodat deze overeenkomen met de camera. Klik op Toepassen.

Hoe verbind ik de DVR met het netwerk voor externe toegang?

Sluit de DVR via de LAN-poort aan op uw router. Ga naar Menu > Configuratie > Netwerk en stel een vast IP-adres, subnetmasker en gateway in. Zorg dat poortnummers (HTTP, RTSP) correct zijn. Gebruik een app zoals Hik-Connect of webbrowser om extern verbinding te maken.

Hoe maak ik een back-up van opgenomen beelden?

Ga naar Menu > Exporteren. Selecteer het gewenste kanaal, datum en tijd. Kies een back-upapparaat (USB-stick, externe HDD of DVD-brander) en klik op Exporteren. U kunt ook via de Playback-interface clips maken met de EDIT/IRIS+-knop.

Wat betekenen de LED-indicatoren op het voorpaneel?

POWER: groen als ingeschakeld. READY: groen bij normaal functioneren. STATUS: groen bij IR-afstandsbediening, rood bij toetsenbord, paars bij beide. HDD: knippert rood bij lezen/schrijven. ALARM: rood bij sensoralarm. TX/RX: knippert groen bij netwerkactiviteit.

Hoe stel ik bewegingsdetectie in?

Ga naar Menu > Camera > Beweging. Selecteer het kanaal en schakel bewegingsdetectie in. Stel het detectiegebied (groen raster), gevoeligheid en acties (opname, alarm) in. Klik op Toepassen. Instellingen kunnen naar andere kanalen worden gekopieerd.

Welke resoluties worden ondersteund voor video-uitvoer?

De DVR ondersteunt HDMI en VGA met resoluties: 1024×768, 1280×720, 1280×1024, 1600×1200, 1920×1080P (allen 60Hz). Voor CVBS-uitvoer is de resolutie PAL 704×576 of NTSC 704×480.

Kan ik meerdere DVR's cascaden?

Ja, de DVR heeft een Controller Port (D+, D-) voor cascading. Verbind de D+ en D- van de eerste DVR met de volgende. Zorg dat de terminatieschakelaar correct is ingesteld en dat alle DVR's geaard zijn. Raadpleeg de handleiding voor meer details.

Hoe reset ik het admin-wachtwoord?

Neem contact op met uw dealer of Hikvision-ondersteuning. Wachtwoordherstel vereist meestal een resetcode of het gebruik van een speciale tool. Houd het serienummer van de DVR bij de hand. Let op: resetten kan alle instellingen wissen.

Wat is de maximale opslagcapaciteit?

De DVR ondersteunt maximaal 8 SATA harde schijven, elk met een capaciteit tot 4 TB, dus een totaal van 32 TB. Daarnaast is er een eSATA-aansluiting voor extra externe opslag.

GEBRUIKSAANWIJZING DS-8108HWI-ST Hikvision

Gebruikershandleiding

Versie 2.0.2

Controleer Inhoud

Controleer of de inhoud van de doos juist is d.m.v. de verpakkings lijst.

Opmerking: Neem contact op met uw dealer voor beschadiging of missende onderdelen.

DVR Voorbereiding

De DS-8100HWI-ST Series DVR is zeer geavanceerde bewakings apparatuur dat geinstalleerd moet worden met de juiste zorg. Neem de volgende voorzorgs maatregelen in acht voor de installatie van de DVR.

1. Houd alle vlocistoffen weg bij de DVR.
2. Installeer de DVR in een goed geventileerde en stofvrije ruimte.
3. Zorg ervoor dat de milieu voorwaarden voldoen aan de fabrieks specificaties.
4. Installeer een door de fabrikant aanbevolen HD.

DVR Installatie

Tijdens de installatie van de DVR:

1. Gebruik beugels voor rekmontage.
2. Zorg dat er voldoende ruimte is voor audio en video kabels.
3. Bij het installeren van de kabels, zorg ervoor dat de buigradius van de kabels niet minder is dan 5 keer de diameter.ensure.
4. Sluit zowel de alarm en de RS 485 kabel aan.
5. Laat minstens 2cm (\~0.75-inch) ruimte over tussen de rek gemonteerde apparaten.
6. Zorg ervoor dat de DVR gcaard is.
7. Omgevingstemperatuur moet binnen het bereik liggen van -10 °C \~ 55 °C, 14°F \~ 131°F.
8. Milieu - Luchtvochtigheid moet binnen het bereik liggen van 10% \~ 90%.

Hard Disk Installatie

Voordat u begint:

Voordat u begint met het installeren van de hard disk schijf (HD), zorg ervoor dat de stroom van de DVR is uitgeschakeld.

Een door de fabrikant aanbevolen HD dient te worden gebruikt voor deze installatie. Er kunnen tot 4 SATA hard disks geinstalleerd worden in de DVR.

Benodigd Gereedschap: Schroevendraaier.

Steps:

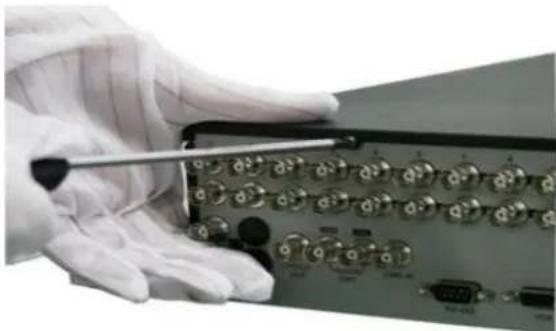

1. Verwijder de deksel van de DVR door de schroeven aan de achterkant en de zijkant los te maken.

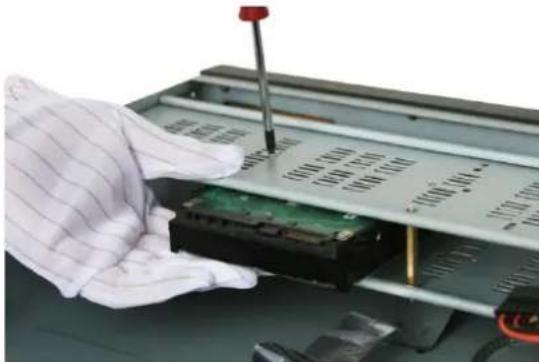

1. Installeer de HD aan het HD rek d.m.v. de bijgeleverde schroeven.

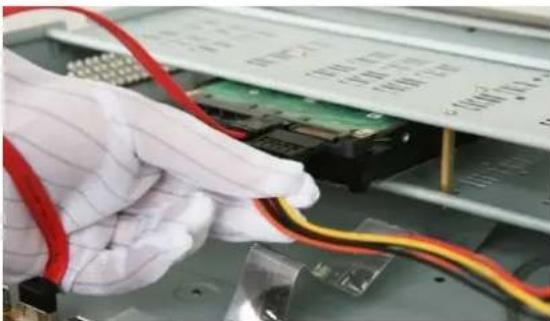

1. Verbind de ene kant van de kabel met het moederbord van de DVR en de andere kant met de HD.

1. Verbind de stroomkabel met de HD.

1. Plaats de deksel terug op de DVR en maak de schroeven vast.

No.	Name	Function Description
1	POWER ON/OFF	Stroom aan/uit schakelaar
2	USB	Universal Serial Bus (USB) ports for additional devices such as USB mouse and USB Hard Disk Drive (HDD).
3	DVD-ROM	Slot voor DVD-ROM. (Optioneel)
4	Alphanumerieke Toetsen	Overschakelen naar het overeenkomstige kanaal in de Live View-of PTZ Control-modus.Het invoeren van cijfers en letters in de Edit modus.Schakelen tussen verschillende kanalen in de weergavestand.Het licht van de knop is groen als het corresponderende kanaal aan het opnemen is, het is rood als het kanaal in het netwerk van transmissie-status is, het is roze als het kanaal aan het opnemen en uitzenden is.
5	DIRECTION/ENTER	De DIRECTION knoppen zijn voor het navigeren tussen verschillende velden en items in menus.In weergave modus, de omhoog en omlaag toets wordt gebruikt om de snelheid van de opgenomen video te verhogen of te verlagen.De Links/Rechts knop kan gebruikt worden voor het selecteren van het volgende/vorige opgenomen bestand. In Preview mode, de knoppen kunnen worden gebruikt om te bladeren door de kanalen
	ENTER	Bevestig de keuze in een van de menu modes. Het kan ook gebruikt worden voor het aanvinken van checkbox velden.In Weergave modus kan het gebruikt worden voor het afspelen of pauzeren van de video.In Single-frame Weergave modus, het intoetsen van de ENTER toets zal de video tonen als een enkel frame.
	ESC	Terug naar het vorige menu.Voor in / uitschakelen van de DVR in de Live View-modus.
	REC/SHOT	Het invoeren van het Manual Opname instelling menu. In PTZ controle-instellingen, drukt u op de REC / SHOT knop en dan kun je een vooraf ingestelde PTZ oproepen door op de numerieke knop te drukken.
	PLAY/AUTO	De PLAY / AUTO knop wordt gebruikt om het weergave menu te openen.Het wordt ook gebruikt om audio aan / uit te schakelen in het menu Afspelen en auto-scan in het PTZ Control menu.
	ZOOM+	Inzoomen van de PTZ camera in de PTZ-controle-instelling.
	A/FOCUS+	Scherpstelling wordt aangepast in de PTZ-controle menu. Het wordt ook gebruikt om te schakelen tussen invoermethoden (hoofdletters en kleineletters, symbolen en numericke invoer). Het kan ook worden gebruikt om hele gemaskeerde gebieden, zoals in de Motion Detection en Privacy Mask menu's te verwijderen.
6
	EDIT/IRIS+	De EDIT / IRIS + knop wordt gebruikt om tekstvelden te bewerken. Bij het bewerken van tekstvelden, zal het ook functioneren als een toets Backspace om dat teken voor de cursor te verwijderen. Op checkbox velden, zal het indrukken van de EDIT / IRIS + knop de checkbox vinken. In de PTZ Control-modus, de EDIT / IRIS + knop opent de iris van de camera. In de weergavestand, kan het gebruikt wordenkenn om video clips voor back-up te genereren.
	MAIN/SPOT/ZOOM-	De MAIN/SPOT/ZOOM- knop wordt gebruikt om te schakelen tussen hoofd-en spot-uitgang. In de PTZ Control-modus, kan het gebruikt worden om de afbcelding uit te zoomen.
	F1/ LIGHT	De F1/LIGHT knop bij gebruik in een lijst alle items op de lijst selecteren. In de PTZ Control-modus, zal het PTZ licht in / uitschakelen.
	F2/ AUX	De F2/AUX knop wordt gebruikt om te schakelen tussen tabbladen.
	MENU/WIPER	Als u op de MENU / WIPER knop zal de gebruiker terugkeren naar het Hoofdmenu (na succesvolle login). Door de knop gedurende 5 seconden ingedrukt te houden wordt akoestisch toetstoon uitgeschakeld . De MENU / WIPER knop zal ook Sensitivity Interface-instellingen opproepen. In de PTZ Control-modus, zal de MENU / WIPER knop de wisser starten (indien van toepassing).
	PREV/FOCUS-	De PREV/FOCUS- knop wordt gebruikt om te schakelen tussen een scherm en multi-screen mode. In de PTZ Control-modus, wordt het gebruikt om scherp te stellen in combinatie met de A / FOCUS + knop te drukken. Het kan ook worden gebruikt om hele gemaskerde gebieden, zoals in Motion Detection en Privacy Mask menu's te selecteren.
	PTZ I/IRIS	De PTZ/IRIS- knop wordt gebruikt om de PTZ-Control-modus in te gaan. Wanneer u in de PTZ Control modus bent, wordt het gebruikt om de iris van de PTZ-camera te sluiten.
7	IR Receiver	Ontvanger voor IR.
8	JOG SHUTTLE Control	De JOG SHUTTLE controle kan worden gebruikt om de actieve selectie in een menu te verplaatsen. Het zal de selectie op en neer bewegen. In de weergavestand, wordt de ring gebruikt om de video-bestanden 30 seconden vooruit / achteruit te spoelen. In de Live View mode, kan het gebruikt worden om te bladeren door verschillende kanalen.
9	ALARM	Alarm indicator wordt rood wanneer een sensor alarm is gedetecteerd.
	READY	Klaar indicator is normaal groen, wat aangeeft dat de DVR naar behoren functioneert.
	STATUS	Status indicator wordt groen wanneer DVR wordt bestuurd door een IR-afstandsbediening. Indicator wordt rood wanneer gecontroleerd wordt door een toetsenbord en paars wanneer IR-afstandsbediening en het toetsenbord op hetzelfde moment wordt gebruikt.
	HDD	HD-indicator knippert rood als er gegevens worden gelezen of geschreven van/naar de vaste schijf.
	MODEM	Gereserveerd voor toekomstig gebruik.
	TX/RX	TX / RX-indicator knippert groen als netwerkverbinding naar behoren functioneert .
	GUARD	Guard-indicator wordt groen wanneer het apparaat is in een gewapendstatus; in deze tijd, een alarm is ingeschakeld wanneer een gebeurtenis wordt gedetecteerd. De indicator gaat uit wanneer het apparaat is ongewapend. De arm / ontwapenen-status kan worden gewijzigd door de ESC-knop anger dan 3 seconden ingedrukt te houden in live view mode.

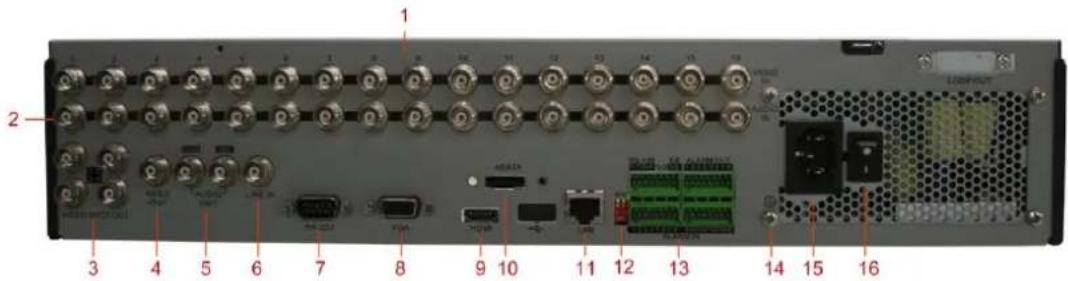

Achter Paneel

No	Item	Beschrijving
1	VIDEO IN	BNC connector voor analog video ingang.
2	AUDIO IN	BNC connector voor audio ingang.
3	VIDEO SPOT UIT	BNC connector voor video uitgang.
4	VIDEO UIT	BNC connector voor video-uitgang. Als HDMI / VGA is aangesloten, wordt de interface alleen gebruikt voor de spot-uitgang met de plaatselijke video-weergave, afspelen, opnemen en PTZ bediening. Als HDMI / VGA niet zijn aangesloten, is de interface gebruikt als de eerste video-uitgang met de lokale video display en menu operaties.
5	AUDIO UIT	BNC connector voor audio uitgang. De connector is gesynchroniseerd met VIDEO UIT.
6	LINE IN	BNC connector voor audio ingang.
7	RS-232 Interface	Connector voor RS-232 apparaten.
8	VGA	DB9-connector voor VGA-uitgang. Weergave lokale video-uitgang en het menu.
9	HDMI	HDMI video uitgang connector.
10	eSATA (Optional)	Verbindt externe SATA HDD, CD / DVD-RM of disk reeks.
11	LAN Interface	Connector voor LAN (Local Area Network).
12	Termination Switch	RS-485-schakelaar. Omhoog is niet beë indigd.Omlaag is afgesloten met 120 Ω weerstand.
13	RS-485 Interface	Connector voor RS-485 apparaten. T + en T-pins verbinden met R + en R-pennen van PTZ-ontvanger respectievelijk.
	Controller Port	D +, D-pin verbindt met Ta, Tb pin van de controller. Voor cascading apparaten, de eerste DVR D +, D-pin moet worden aangesloten met de D +, D-pin van de volgende DVR.
	ALARM IN	Connector voor alarm ingang.
	ALARM UIT	Connector voor alarm uitgang.
14	GROUND	Ground (moet worden aangesloten bij het DVR start).
15	AC 100V ~ 240V	AC 100V ~ 240V voeding.
16	POWER	Schakelaar voor uit/aan schakelen van het apparaat.

Aansluitingen

Aansluiten van Alarm Ingang / Uitgang Apparaat

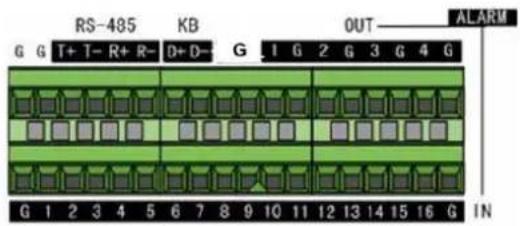

De alarm ingang / uitgang interface van de DVR is hieronder weergegeven:

De alarm ingang is een open / gesloten relay. Als de ingang niet een open / gesloten relay is, volgt u het onderstaande aansluitschema:

Aan te sluiten op een AC / DC, gebruik dan de volgende schema:

Voor DC belasting, kan JP4 veilig gebruikt worden binnen de grens van 12V/1A. Als de interface is aangesloten op een AC-belasting, moet JP4 worden opengelaten. Gebruik een externe relais voor de veiligheid (zoals aangegeven in de figuur hierboven).

Er zijn vier jumpers (JP4, JP5, JP6, en JP7) op het moederbord, die elk overeenkomen met een alarm uitgang. Standaard worden jumpers aangesloten. Indien aan te sluiten op een AC-belasting, moeten jumpers worden verwijderd.

Opmerking: Een extern relais is nodig om elektrische schokken te voorkomen bij aansluiting op een AC-belasting.

Alarm Aansluiting

Alarm apparaten aansluiten op de DVR:

1. Koppel stekker blok van het ALARM IN / UIT aansluiting ALARM blok..
2. Maak de schroeven los van het klemmenblok, doe de kabels erin en maak de schroeven weer vast. Zorg ervoor dat de kabels er strak in zitten.
3. Sluit stekker blok terug in klemmenblok.

RS-485 Aansluiting

Het Aansluiten van RS-485 apparaten aan de DVR:

1. Koppel stekkerblok van de RS-485 aansluiting los
2. Maak de schroeven los van het klemmenblok, doe de kabels erin en maak de schroeven weer vast. Zorg ervoor dat de kabels er strak in zitten.
3. Sluit stekker blok terug in klemmenblok

Opmerking: Zorg ervoor dat de pan / tilt ontvanger is aangesloten op de T + en T-aansluitingen van de DVR

Controller Aansluiting

Een controller aansluiten op de DVR:

1. Koppel stekkerblok los van het KB klemmenblok.
2. Plaats de signaalkabels in het KB D + en D- slots van de schroefloze klemmenblok.
3. Sluit Ta op controller D + op terminal blok en Tb op de controller D-on klemmenblok.
4. Verbind stekker blok terug u terminal block

Opmerking: Zorg ervoor dat zowel de controller als de DVR geaard zijn.

Specifications

Model		DS-8116HWI-ST	DS-8108HWI-ST	DS-8104HWI-ST
Video/Audio ingang	Video compressie	H.264
	Analog video ingang	16-ch, BNC(1.0Vp-p, 75Ω), PAL/NTSC adaptive	8-ch, BNC(1.0Vp-p, 75Ω), PAL/NTSC adaptive	4-ch, BNC(1.0Vp-p, 75Ω), PAL/NTSC adaptive
	Audio compressie	OggVorbis
	Audio ingag	16-ch, BNC (2.0Vp-p, 1kΩ)	8-ch, BNC (2.0Vp-p, 1kΩ)	4-ch, BNC (2.0Vp-p, 1kΩ)
	Voice talk ingang	1-ch, BNC (2.0Vp-p, 1kΩ)
Video/Audio uitgang	HDMI/ VGA uitgang	1-ch, resolutie: 1024×768/60Hz, 1280×720/60Hz,1280×1024/60Hz, 1600×1200/60Hz, 1920×1080P/60Hz
	CVBS uitgang	1-ch, BNC (1.0Vp-p, 75Ω), resolutie: PAL: 704×576, NTSC: 704×480
	Video spot uitgang	1-ch, BNC (1.0Vp-p, 75Ω), resolutie: PAL: 704×576, NTSC: 704×480
	Video loop uit	Gereserveerd
	Encoding resolutie	WD1/2CIF/CIF/QCIF
	Frame rate	25 fps (P) /30 fps (N)
	Video bit rate	32 Kbps-2048 Kbps, of gebruiker gedefineerd (Max. 8196 Kbps)
	Audio uitgang	2-ch, BNC (Linear, 600Ω)
	Audio bit rate	16 Kbps
	Dual stream	Ondersteund
	Stream type	Video/Video & Audio
	Weergave Resolutie	WD1/2CIF/CIF/QCIF
	Synchronous weergave	16-ch	8-ch	4-ch
	SATA	8 SATA interfaces
Hard disk	eSATA	1 eSATA interface
	Capaciteit	Tot 4TB capaciteit voor elke disk
	Netwerk interface	1 RJ45 10M/100M/1000M adaptive Ethernet
Externe interface	Serial interface	1 RS-232 interface (voor parameters configuratie, , onderhoud kanaal);1 RS-485 interface (voor PTZ controle);1 RS-485 keyboard interface (voor speciaal toetsenbrd controle)
	USB interface	2, USB2.0
	Alarm in	16	16	4
	Alarm uit	4	4	2
	Voeding	AC220V, 47-63Hz
Overige	Verbruik	≤70W (zonder hard disk of DVD-R/W)
	WerkTemeperatuur	-10°C~ +55°C
	WerkVochtigheid	10%~90%
	Chassis	19-ich rack-mounted 2U chassis
	Afmetingen(L × B × H)	470 × 445 × 90 mm
	Gewicht	≤ 8Kg (zonder hard disk of DVD-R/W)

HD Opslag Berekening Tabel

De volgende tabel toont een schatting van de opslagruimte die gebruikt wordt op basis van opname op een kanaal voor een uur op een vaste bitsnelheid.

Bit Rate	Gebruikte Ruimte
96K	42M
128K	56M
160K	70M
192K	84M
224K	98M
256K	112M
320K	140M
384K	168M
448K	196M
512K	225M
640K	281M
768K	337M
896K	393M
1024K	450M
1280K	562M
1536K	675M
1792K	787M
2048K	900M

Opmerking: Houd er rekening mee dat de geleverde waarden voor de gebruikte opslagruimte alleen maar voor referentie is. Gebruikte opslagruimte wordt geschat door formules en kunnen enige afwijking van de werkelijke waarde hebben.

Menu Bediening

Menu Structuur

De menustructuur van de DS-7300HI/7300HFI/8100HDI-ST Series DVR wordt hieronder weergegeven:

Opstarten en Afsluiten

Juiste opstart-en uitschakelen procedures zijn cruciaal voor het uitbreiden van de levensduur van de DVR.

Om te beginnen uw DVR:

1. Controleer of de voeding is aangesloten op een stopcontact. Het is sterk aanbevolen dat een Uninterruptible Power Supply (UPS) worden gebruikt in combinatie met het apparaat. De Power-LED op het voorpaneel moet rood zijn, geeft aan dat het toestel voeding krijgt.
2. Druk op de POWER-toets op het voorpaneel. Het LED-lampje moet groen worden. Het apparaat zal beginnen op te starten.

Afsluiten van de DVR:

1. Ga het afsluit menu in.

Menu > Shutdown

1. Seleceer de Shutdown knop.
2. Klik op de Ja knop.

Gebruik van de Setup Wizard

Standaard zal de Setup Wizard starten zodra de DVR is geladen.

1. De Setup Wizard zal u door enkele belangrijke instellingen van uw DVR leiden. Als u niet de Setup Wizard wilt gebruiken op dit moment, klikt u op Annuleren. U kunt er ook voor kiezen de Setup Wizard de volgende keer te gebruiken door bij het verlaten van de "Start Wizard wanneer DVR begint?" Checkbox aan te vinken.

2. Klik op knop Volgende op het venster van de wizard. Dit zal je naar het login venster brengen..

1. Voer het admin wachtwoord in. Standaard is het wachtwoord 12345.

2. Als u het admin wachtwoord wilt veranderen, controleer dan het New Admin Password vakje. Voer het nieuwe wachtwoord in en bevestig het wachtwoord in de gegeven velden.

3. Klik op de knop Volgende om de datum / tijd instellingen in te voeren.

1. Na de tijd instellingen, klikt u op knop Volgende die je terug brengt naar het Network Setup Wizard venster.

1. Klik op de knop Volgende, nadat u de netwerk parameters naar de harde schijf heeft geconfigureerd, om in het HD management venster te komen.

1. Initialiseren van de harde schijf, klik op de knop Init. Initialisatie verwijdert alle gegevens die zijn opgeslagen op de HD.

2. Klik op de knop Volgende. Dit brengt u naar het venster Record Instellingen.

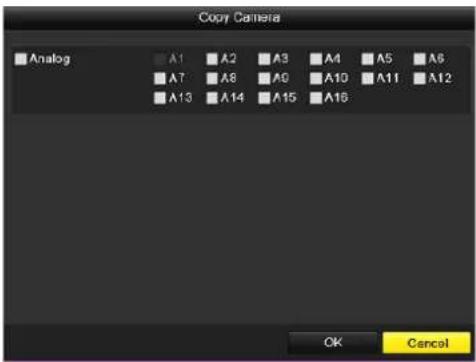

1. Klik op Kopieren, om de instellingen te kopieren naar andere camera's.

1. Klik op OK om het opstarten van de Wizard te voltooien.

Live View

Sommige pictogrammen zijn voorzien op het scherm in Live View mode om verschillende camera-status aan te geven. Deze pictogrammen zijn onder andere:

Live View Iconen

In de live view-modus, zijn er iconen aan de rechter bovenkant in het scherm voor elk kanaal, met de status van de opname en het alarm in het kanaal, zodat u problemen zo snel mogelijk kunt vinden.

Alarm (video verlies, sabotage, bewegingsdetectie of de sensor alarm).

Opname (handmatig opname, schema opnemen, bewegingsdetectie of alarm triggerte opname)

Alarm & Opname

PTZ Controle

Volg de procedure om de parameters voor PTZ in te stellen. Het configureren van de PTZ-parameters moet worden gedaan voordat u de PTZ-camera insteld.

Voordat u begint, moet u controleren of de PTZ en de DVR goed zijn aangesloten via de RS-485 interface.

PTZ Settings

PTZ instellingen configureren:

1. Ga naar de interface PTZ Instellingen.

Menu >Camera> PTZ

1. Kies de camera voor PTZ-instelling naast Camera label.
2. Voer de parameters van de PTZ camera in.

Opmerking: De parameters moet precies hetzelfde zijn als de PTZ-camera parameters.

1. Klik op Kopieren als u dezelfde instellingen wilt hebben op andere PTZ-camera's.
2. Klik op de knop Toepassen om op te slaan en de interface af te sluiten.

PTZ Controle

In de Live View mode, kunt u op de PTZ control-toets op het frontpaneel of op de afstandsbediening drukken, of

kies de PTZ control pictogram om de PTZ-werkbalk in te voeren.

Beschrijving van de PTZ toolbar iconen.

Icoon	Beschrijving	Icoon	Beschrijving	Icoon	Beschrijving
	Richting van de knop en de auto-cycle-knop	(H7H0)	Zoom aanpassing+, Focus+, Iris+	(H6H3)	Zoom aanpassing-, Focus-, Iris-
(K462)	De snelheid van de PTZ-beweging	(H47C)	Licht aan/uit	(48W3)	Windscherm Wisser Aan/uit
(T401G)	Zoom		Midden	(BXX8)	Preset
(D310)	Patrol	(D120)	Pattern	(D544)	Menu
(C344)	Vorige item	(4240)	Volgende item	(T3XW)	Start pattern/patrol
(O3Y1C)	Stop de Patrol of de pattern beweging	(OBCW)	Minimaliseer windows	(T40K)	Uitgang

Weergave

Speel de opname bestanden van een bepaald kanaal af in de live view-menu. Het schakelen van Kanaal wordt ondersteund.

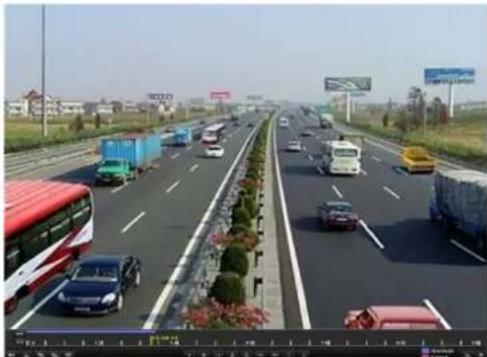

Directe weergave per kanaal

Kies een kanaal onder live view met de muis en klikt u op de knop in de snelkoppeling bedieningsmenu.

Opmerking: Alleen bestanden die zijn opgenomen in de afgelopen vijf minuten op dit kanaal kunnen worden afgespeeld.

1. Ga naar het hele-dag weergave menu.
2. Muis: klik met de rechtermuisknop op een kanaal op het scherm en selecteer de hele dag weergave optie in het snelmenu.

Voor Paneel: Druk op de PLAY knop voor het afspelen van de opgenomen bestanden van het huidige kanaal in single-screen modus.

Onder multi-screen live view, zal opgenomen bestanden van het boven linker kanaal (niet gemaskerd) worden afgespeeld.

Opmerking: Het drukken van numerieke toetsen schakelt het afspelen naar gerelateerde kanalen tijdens het afspeel proces.

1. Weergave Beheer

De werkbalk in het onderste deel van de Playback-interface kan worden gebruikt om het speel proces te beheren.

Het kanaal en het tijd selectie menu zal verschijnen door de muis naar de rechterkant van het afspeelinterface te bewegen.

Vink het kanaal of de kanalen aan als u de weergave wilt veranderen naar een ander kanaal of gelijktijdige weergave van meerdere kanalen.

Opgenomen bestanden kunnen back-uped worden door verschillende apparaten, zoals USB flash drives, USB HD's of een DVD-brander.:

Geexporteerde bestanden selecteren:

1. Ga naar Video Export interface.

2. Kies het kanaal dat back-up ed moet worden en druk op Quick Export knop.

1. Geef Export-interface, kies back-up apparaat en druk op de knop Export om te beginnen met exporteren..

1. Controleer backup resultaat.

2. Kies het opname bestand in Export-interface en druk op de knop om het te controleren.
