Producttype	Wekelijkse centrale controller voor airconditioningsystemen
Merk	MDV
Model	CCM09 (MD-CCM09)
Voeding	220 V ~ 50/60 Hz
Maximaal aantal aangesloten binnenunits	64
Maximale datakabellengte	1200 m
Communicatieprotocol	RS-485 (via MD-NIM01 netwerkinterface)
Werkingsmodi	Automatisch, koelen, verwarmen, ontvochtigen, ventilator
Timerprogrammering	4 perioden per dag, 7 dagen per week
Vergrendelfuncties	Afstandsbediening, toetsen, werkingsmodus (koelen/verwarmen)
Weergave	LCD-scherm met pictogrammen voor status, temperatuur, foutcodes
Afmetingen (geschat)	150 x 90 x 30 mm
Gewicht (geschat)	0,2 kg
Installatievereisten	Installatie door dealer of specialist; aparte leidingen voor voedings- en datakabel (min. 300 mm afstand)
Onderhoud	Reinig met een droge, zachte doek; geen vloeistoffen gebruiken
Veiligheid	Niet openen; niet installeren in ruimtes met brandbare gassen; uitsluitend gebruiken met goedgekeurde accessoires

Veelgestelde vragen - CCM09 MDV

Hoe stel ik de wekelijkse timer in?

Druk op het hoofdscherm op Program. Druk eenmaal voor één binnenunit, tweemaal voor alle units. Gebruik de pijltjestoetsen om de dag te selecteren, bevestig met Confirm. Stel de in- en uitschakeltijd in met Add/Reduce en selecteer de modus, temperatuur en ventilatorsnelheid. Bevestig elke periode met Confirm.

Hoe vergrendel ik de afstandsbediening van een binnenunit?

Druk op Set om de instelmodus te openen. Selecteer de gewenste binnenunit met de pijltjestoetsen. Druk vervolgens op Lock om de afstandsbediening te vergrendelen of ontgrendelen.

Wat betekenen de foutcodes E1, E2, E3?

E1: Communicatiefout, E2: T1-sensorfout, E3: T2A-sensorfout. Raadpleeg de foutcodetabel in de handleiding voor een volledige lijst.

Hoe schakel ik alle airconditioners tegelijk uit?

Druk op de aan/uit-toets (Aan/Uit) op de centrale controller. Deze schakelt alle online binnenunits uit.

Kan ik de temperatuur per kamer apart instellen?

Ja, selecteer eerst de gewenste binnenunit met de pijltjestoetsen in de instelmodus (Set). Stel daarna de temperatuur in met Add/Reduce.

Hoe stel ik de klok in?

Houd op het hoofdscherm Time 5 seconden ingedrukt. Gebruik de pijltjestoetsen om jaar/maand/dag/uur/minuut te selecteren en Add/Reduce om aan te passen. Bevestig met Confirm.

Wat is het maximale aantal binnenunits dat ik kan aansluiten?

De centrale controller ondersteunt maximaal 64 binnenunits via een netwerkinterface.

Hoe kan ik de timer uitschakelen zonder de airco's handmatig uit te zetten?

Druk op het hoofdscherm op Weekly. Hiermee wordt de wekelijkse timer in- of uitgeschakeld. Controleer of Weekly Timer Off in het display verschijnt.

Wat moet ik doen bij een communicatiefout (code 00# of 01#)?

Code 00#: communicatiefout tussen netwerkinterface en controller. Code 01#: communicatiefout tussen centrale controller en netwerkinterface. Controleer de kabelverbindingen en of de afscherming correct is aangesloten.

Hoe kan ik alle toetsen van de controller vergrendelen?

Houd Query ingedrukt en druk tegelijk op Lock. Het toetsenbord wordt vergrendeld (of ontgrendeld als het al vergrendeld was).

GEBRUIKSAANWIJZING CCM09 MDV

Voorzorgsmaatregelen

■ Lees deze handleiding goed voor gebruik.
- Deze handleiding beschrijft de werking van de Weekly Centralized controller.
■ Bewaar de handleiding goed voor toekomstige raadplegingen.

Waarschuwing: Geeft aan dat onjuist gebruik kan leiden tot de dood of zware verwondingen.

Kijk uit: Geeft aan dat onjuist gebruik kan leiden tot verwondingen of beschadigingen van de apparatuur.

Waarschuwing!

• Laat de installatie uitvoeren door de dealer of door een specialist, onjuiste installatie kan tot een elektrische schok of brand leiden.
  ■ Voer de installatie volgens de installatie handleiding uit, onjuiste installatie kan tot een elektrische schok of brand leiden.
• Laat de herinstallatie uitvoeren door de dealer of door een specialist, onjuiste installatie kan tot een elektrische schok of brand leiden.
• Haal het apparaat nooit zomaar uit elkaar. Het uit elkaar halen kan leiden tot een slechte werking en oververhitting met als gevolg brand.

Kijk uit!

• Installeer het apparaat niet in een ruimte waar brandbare gassen lekken.
• De bedrading moet op de Weekly Centralized Controller zijn afgestemd om brand te voorkomen.

Aansluit instructies

Schema om de Weekly Centralized Controller te verbinden met de binnendelen van de airconditioners.

Er zijn 2 soorten binnenunits, met ingebouwde netwerkmodule en met externe netwerkmodule.

Onderdelen/Accessoires

De verpakking van de Weekly Centralized Controller bevat de volgende onderdelen. Verifieer dat alle onderdelen aanwezig zijn

Nr.	Naam Aantal Opmerkingen
1	Weekly Centralized Controller 1 MD-CCM09
2	Zelftappende schroef 6 GB845/ST3. 8X25-C-H (S)
3	Plastic uitbreidingsslang 6		6 × 30
4	Installatie en gebruikshandleiding 1 MDV07IU-14aW
5	Weerstand 4		120

De volgende items zijn nodig bij de installatie.

Nr.	Naam Aantal Opmerkingen
1	3-aderig afgeschermde kabel	1	RVVP-300/300 3 × 1 mm ^2	Benodigd voor de communicatie met binnenunits
2	3-aderige kabel	1	RVVP-300/500 3 × 1,5 mm ^2	Benodigd voor de stroom voorziening
3	Contact doos		1	-
4	Kabel geleiders		3	-
5	Kabel binder	1	-	Om kabels samen te binden

Installatie instructies

Installatie instructies van de Weekly Centralized Controller:

1. Verbindt de 20V\~50/60Hz voedingsspanning aan de L en N verbindingspunten op de achterkant van de Weekly Centralized Controller.
2. De datakabel en de voedingskabel van de Weekly Centralized Controller mogen niet in de zelfde leiding worden weggewerkt. De afstand tussen deze leidingen moet tenminste 300-500 mm zijn
3. De lengte van de datakabel mag niet groter dan 1200 m zijn.
4. Verzeker u ervan dat de datakabel uit een stuk bestaat. Indien twee stukken kabel verbonden moeten worden, gebruik een stekker om ze te verbinden.
5. Verbinding tussen de Weekly Central Controller en de netwerk interface. Voor de juiste werking sis het van belang de Weekly Central Controller en de netwerk interface juist te verbinden. Verbindt de X, Y en Y polen van apparaten met elkaar zoals hieronder afgebeeld.

Installatie mbv een schakeldoos.

De dikte van de kabel moet afgestemd worden op de lengte van de kabel. Verder moet er gebruik worden gemaakt van een juiste leiding om de kabels naar de Weekly Centralized Controller weg te werken. Om de Weekly Centralized Controller te openen: Steek een schroevendraaier tussen de voorzijde en de achterzijde en draai de schroevendraaier voorzichtig zoals getoond in de onderstaande afbeelding.

voor voeding 220V/AC

duitknop om alle airconditioners uit te schakelen aanknop om alle airconditioners in te schakelen kabel naar de binnenunit

Verbindingsmethode.

Verbindingsdiagram van het netwerk gebaseerd airconditioningsysteem. Er zijn twee soorten binnenunit, met externe netwerk interface en met ingebouwde netwerk interface.

Gebruik

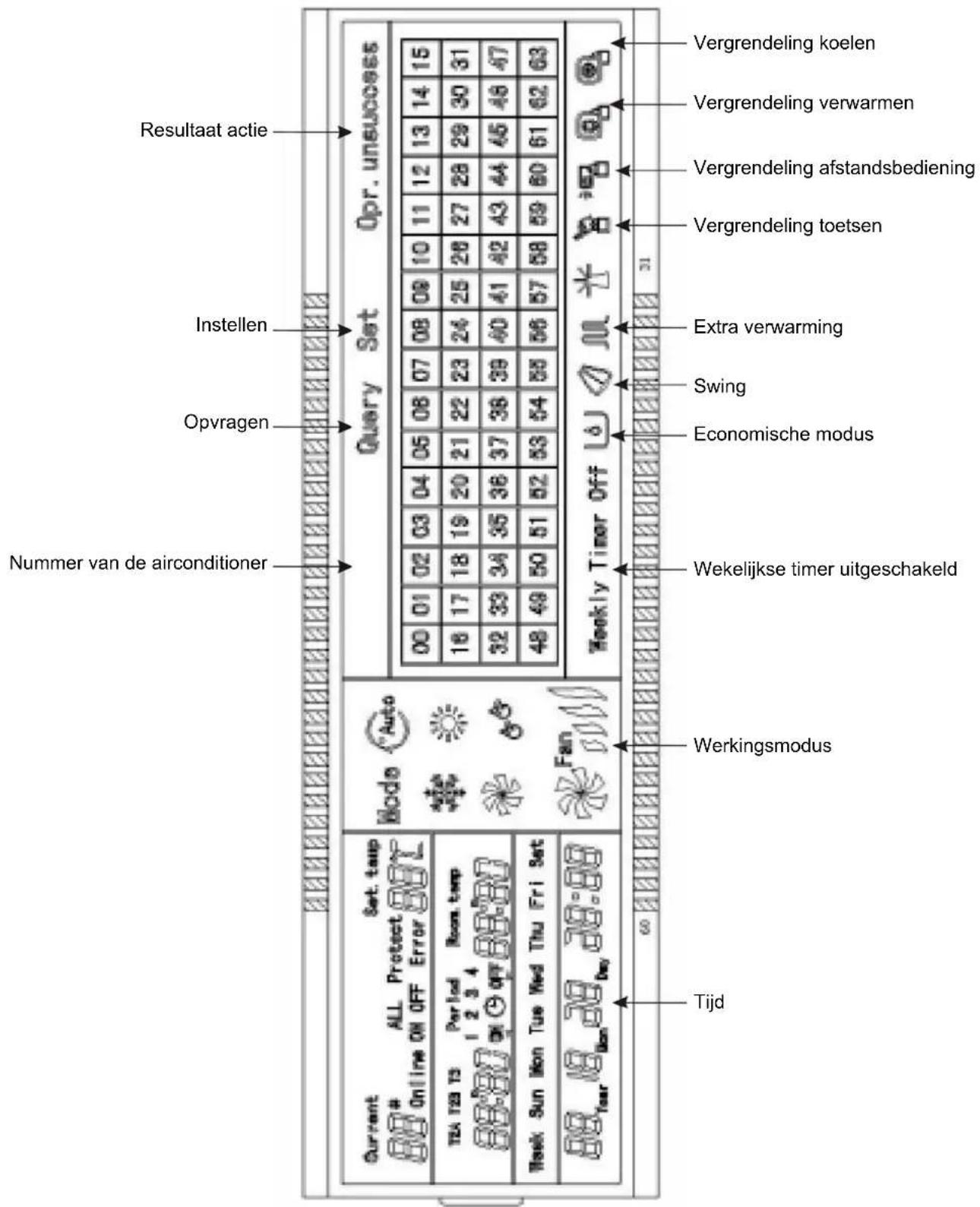

Overzicht van het LCD display van de Weekly Centralized Controller.

Beschrijving iconen van het LCD scherm van de Weekly Centralized Controller.

Icoon	Betekenis	Icon
	Automatische modus		Ventilator modus
	Koelmodus		Ontvochtigen
	Verwarm modus		Ventilatur modus, laag, middel, hoog
	Extra verwarming		Vergrendeling verwarmen
	Vergrendeling koelen		Vergrendeling afstandsbediening
	Vergrendeling toetsen		Instellen
	Opvragen status		Instelling niet succesvol
Weekly Timer Off	Wekelijkse timer uit		Allemaal
	Online		Beveiliging
	Fout		Ingestelde temperatuur
	Periode 1, 2, 3 of 4		Binnen temperatuur
	T2A Temp binnenleiding 1 T2B Temp binnenleiding 2 T3 Temp buitenleiding		Maandag
	Dinsdag		Woensdag
	Donderdag		Vrijdag
	Zaterdag		Zondag

Betekenis

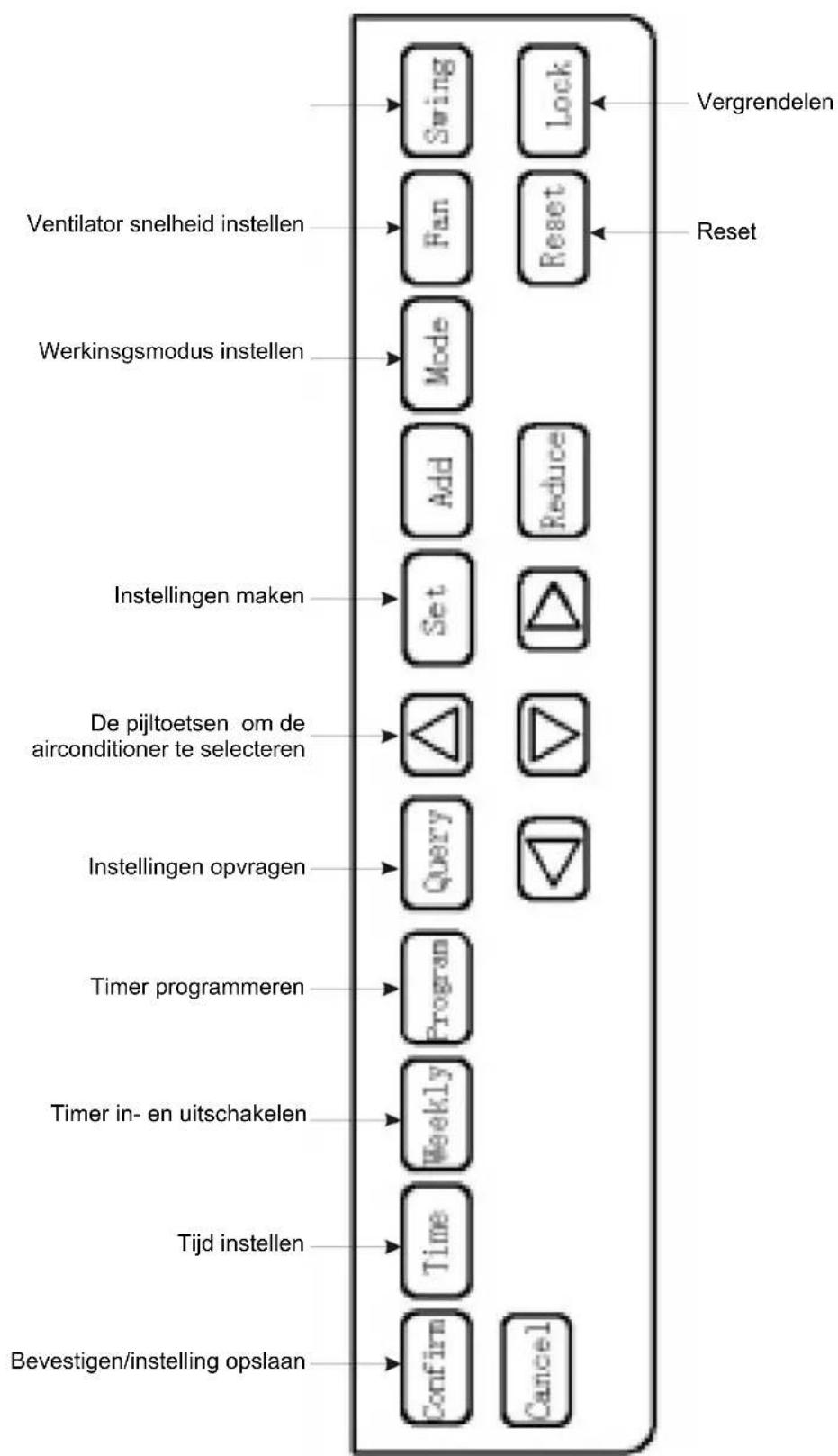

Overzicht van de toetsen van de Weekly Centralized Controller.

Beschrijving van de toesten van de Weekly Centralized Controller.

Toets	Functie
	Aan/uit toets. Alle airconditioners kunnen worden in- en uitgeschakeld met deze toets door er korter dan 5 sec op te drukken. Indien de toets langer dan 5 sec ingedrukt wordt bij inschakelen, zullen alle toestellen automatisch gaan koelen en de ingestelde temperatuur zal 24°C zijn.
	Wanneer instellingen gedaan dienen te worden, gebruik de set toets. Druk eenmaal om de instellingen van alle binnenunits te wijzigen (er verschijnt 'All' in het display), druk tweemaal zodat een enkele unit geselecteerd kan worden met de pijl-toetsen.
	Wanneer instellingen opgezocht dienen te worden, gebruik de 'Query' toets. Druk eenmaal zodat een enkele unit geselecteerd kan worden met de pijl-toetsen.
	Wanneer de instelling van een binnenunit worden gewijzigd of opgezocht, kan met deze toets de juiste binnenunit geselecteerd worden.
	Wanneer de instelling van een binnenunit worden gewijzigd of opgezocht, kan met deze toets de juiste binnenunit geselecteerd worden.
	Wanneer de instelling van een binnenunit worden gewijzigd of opgezocht, kan met deze toets de juiste binnenunit geselecteerd worden. Wanneer de timer geprogrammeerd of geverifieerd wordt, kan met deze toets de dag van de week geselecteerd worden.
	Wanneer de instelling van een binnenunit worden gewijzigd of opgezocht, kan met deze toets de juiste binnenunit geselecteerd worden. Wanneer de timer geprogrammeerd of geverifieerd wordt, kan met deze toets de dag van de week geselecteerd worden.
	Wanneer instellingen van de binnenunit gedaan worden, kan deze toets gebruikt worden om de temperatuur te verhogen. Bij het instellen van de timer, kan deze toets gebruikt worden om de tijd in te stellen. Bij het opzoeken van instellingen kunnen meer parameters zichtbaar worden gemaakt.
	Wanneer instellingen van de binnenunit gedaan worden, kan deze toets gebruikt worden om de temperatuur te verlagen. Bij het instellen van de timer, kan deze toets gebruikt worden om de tijd in te stellen. Bij het opzoeken van instellingen kunnen meer parameters zichtbaar worden gemaakt.
	Bij het instellen van de binnenunit kan deze toets gebruikt worden om de werkingsmodus te selecteren. De opties zijn: Automatisch, koelen, verwarmen, alleen ventilator en uit.
	Wanneer de binnenunit ingesteld wordt, gebruik deze toets om de ventilatorsnelheid in te stellen. De opties zijn laag, middel, hoog en automatisch.
	Wanneer de binnenunit ingesteld wordt, kan deze toets gebruikt worden om de swing functie in en uit te schakelen.
	Bij het instellen van de binnenunit kan deze toets ingedrukt worden om de afstandsbedieing te blokkeren. Druk tegelijk op 'Query' en 'Lock' om de toetsen van de controller te blokkeren en deblokkeren. Druk op de tegelijk op 'mode' en 'lock' om de werkingsmodus te ver-/ontgrendelen.
	Door deze toets in te drukken zoekt Weekly Central Controller alle binnenunit in het netwerk,
	Druk eenmaal op deze toets om de timer voor alle binnenunits in te stellen en druk tweemaal op de toets zodat een binnenunit geselecteerd kan worden waarvan de timer ingesteld kan worden. Houdt de 'Query' toet ingedrukt en druk op 'Program' om de timer instellingen in te zien.

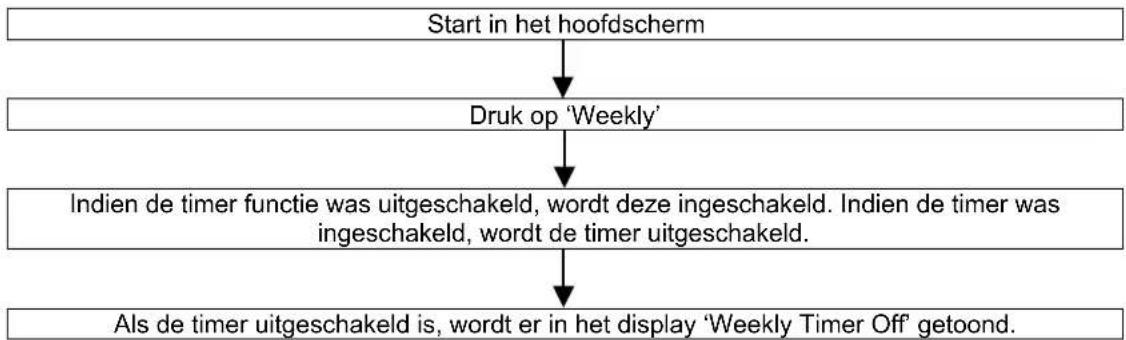

	Druk in het hoofdscherm op deze knop om de timer functie in of uit te schakelen.

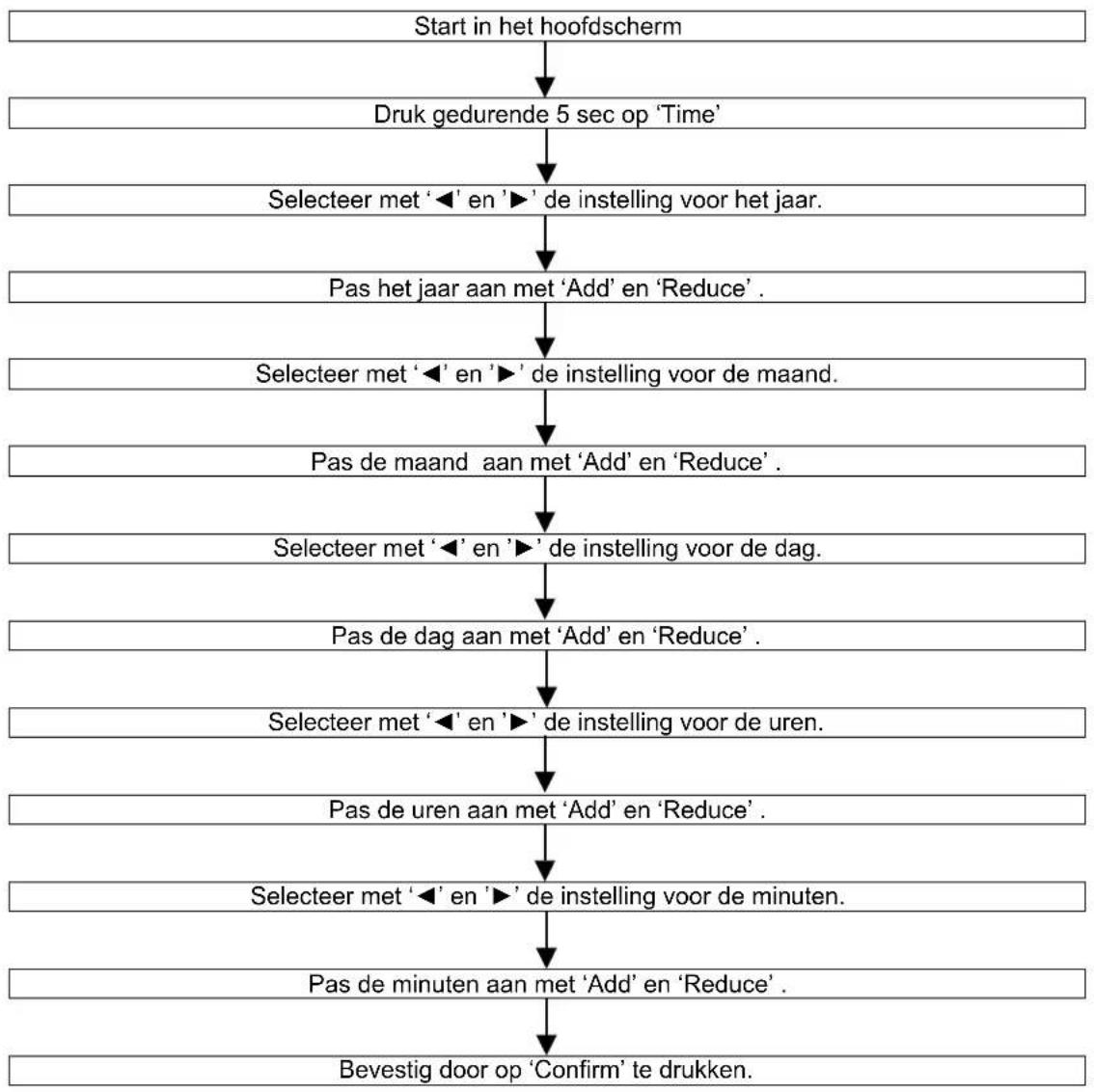

	Druk in het hoofdscherm 5 sec op deze knop om de tijd in te stellen. Verander de tijd met de 'Add' en 'Reduce' knoppen. Druk op de pijl naar links en naar recht om de minuten/uren/dag/maand/jaar te selecteren. Druk op 'Confirm' om de instellingen op te slaan.
	Druk op deze toets om de instellingen op te slaan en om de instellingen naar de binnenunit te sturen.
	Annuleren van de laatste bewerking en terugkeren naar het vorige scherm.

Hoofdscherm van de Weekly Centralized Controller.

1. Druk altijd op 'Cancel' om terug te keren naar het begin scherm.
2. Wanneer de Weekly Centralized Controller voor een bepaalde tijd niet gebruikt wordt keert deze automatisch terug naar het begin scherm.
3. Het begin scherm laat de status zien van de airconditioners die online zijn.

Aantal binnenunits online

Datum en tijd Online binnenunits

Instellingen scherm van de Weekly Centralized Controller.

1. Toets in het hoofdscherm eenmaal 'Set' om de instellingen van één binnenunit te veranderen. Toets tweemaal set om de instellingen van alle binnenunits te wijzigen.
2. De Weekly Centralized Controller keert na een bepaalde tijd automatisch terug naar het hoofdscherm.

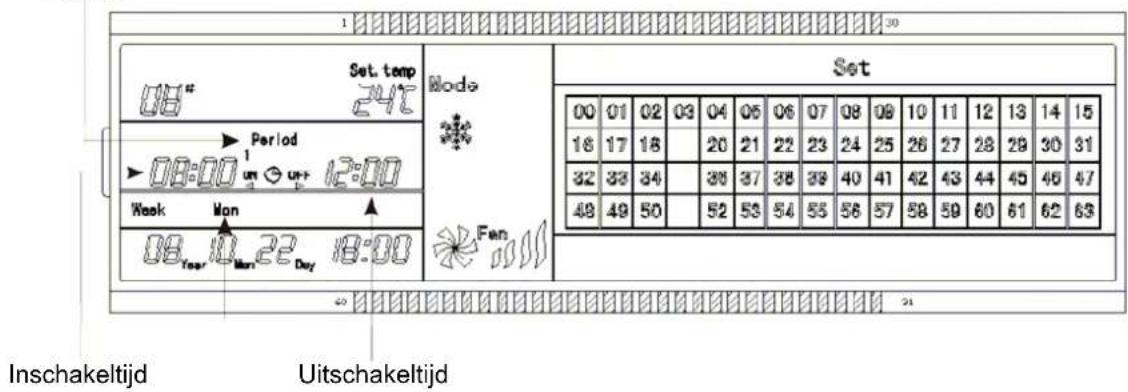

Instellen van het weekprogramma van de Weekly Centralized Controller.

1. Druk in het hoofdscherm eenmaal op 'Program' om de timer van één binnenunit in te stellen. Druk tweemaal om de timer van alle binnenunits tegelijk in te stellen.
2. De Weekly Centralized Controller keert na een bepaalde tijd automatisch terug naar het hoofdscherm.
3. De pagina's die geopend worden door op 'Program' te drukken kunnen worden gebruikt om de in-en uitschakeltijd in te stellen met de bijbehorende werkingsmodus, temperatuur en ventilatorsnelheid.
4. Één binnenunit kan op zijn hoogst geprogrammeerd worden met 4 periodes per dag voor 7 dagen.

Periode

Werkingsmodus van de binnenunits veranderen.

LET OP! Schakel de airconditioners altijd in en uit doormiddel van de bovenstaande procedure in plaat van de aan en uit knop op de Weekly Centralized Controller te gebruiken.

Werkingsmodus van de binnenunits bekijken.

Vergrendelen en ontgrendelen van de afstandsbediening van de binnenunit.

Vergrendelen en ontgrendelen van de werkingsmodus van de binnenunits.


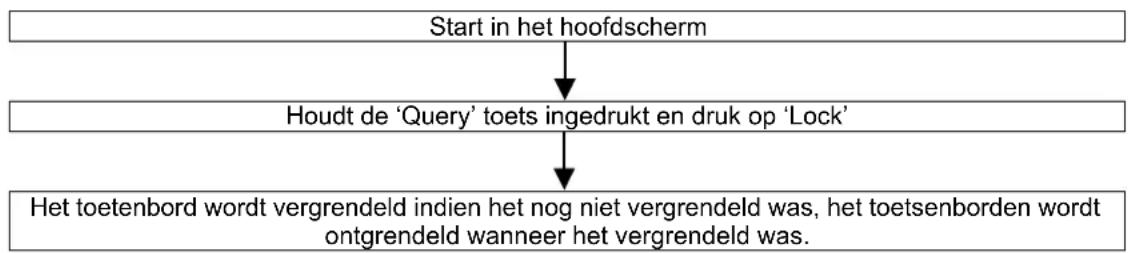

Vergrendelen en ontgrendelen van de toetsen van de Weekly Centralized Controller.

Het instellen van de timer van de Weekly Centralized Controller.

Het verwijderen van de instellingen van de timer van de Weekly Centralized Controller.

Het bekijken van de instellingen van de timer van de Weekly Centralized Controller.

Het in- en uitschakelen van de wekelijkse timer.

OPMERKING Wanneer de timer is ingeschakeld kunnen de airconditioners, indien de lock functie niet actief is, altijd handmatig bediend worden. Het programma van de timer zal hervat worden op het volgende tijdstip dat de airconditioner geprogrammeerd is om aan of uit te gaan.

OPMERKINGAls de ingestelde timer incorrect is, wordt deze opgeslagen met de werkingsmodus uitgeschakeld.

LET OP! Wanneer u de timer functie van de Weekly Centralized Controller wilt uitzetten in verband met bijvoorbeeld vakanties, dient u dit te doen door middel van procedure om de timer uit te zetten. De aan en uit knop op de Weekly Centralized Controller zal de airconditioners eenmalig uitschakelen, maar voorkomt niet dat deze weer worden ingeschakeld door de timer.

Het instellen van de tijd.

Foutcodes

Code	Betekenis
00#	Communicatiefout tussen de netwerk interface module en hoofdgedeelte van de controller
01#	Communicatiefout tussen de centrale controller en de netwerk interface module
E0	Fase volgorde fout of fase fout
E1	Communicatie fout
E2	T1 sensor fout
E3	T2A sensor fout
E4	T2B sensor fout
E5	Uitlaat temperatuur sensor fout T3 of T4 of van de digitale compressor
E6	Nul-doorgang detectie fout
E7	EEPROM fout
E8	Geen windsnelheidsmeting
E9	Communicatiefout tussen hoofd bord en display bord
EA	Bovenmatige stroming compressor
AB	Inverter beveiliging
EC	Koude fout
ED	Fout beveiliging van de buitenunit
EE	Waterniveau fout
EF	Andere fouten

P0	Temperatuurbeveiliging van de verdamper
P1	Ontdooibeveiliging
P2	Temperatuurbeveiliging van de condensor
P3	Temperatuurbeveiliging van de compressor
P4	Temperatuurbeveiliging van de luchtuitlaat
P5	Overvoltage van de luchtuitlaat
P6	Ondervoltage van de luchtuitlaat
P7	Overvoltage of ondervoltage beveiliging
P8	Bovenmatige stroming compressor
PF	Andere beveiligingsmaatregelen.
