Merk	Walker
Model	Atrium
Type product	Voor tent (caravan voortent)
Afmetingen (ca.)	400 x 250 cm (afhankelijk van uitbouw)
Gewicht (ca.)	18 kg
Materiaal	Polyester tentdoek, stalen frame
Frame	Stalen frame met dakliggers, staanders en nokliggers
Eenvoudig opzetten	Easy Set-up blokjes en markeertips
Inclusief	Gordijnen, stormbanden (Easy-Lock), haringen
Uitbreidingsmogelijkheden	Castel voorzonluifel en zijwanden
Onderhoud	Reinigen met mild sop, droog opbergen
Veiligheid	Stabiele verankering met haringen, stormbanden bij harde wind
Reparatie en onderdelen	Frameonderdelen, haringen, stormbanden los verkrijgbaar
Garantie	2 jaar (aanbevolen)

Veelgestelde vragen - Atrium Walker

Hoe zet ik de Atrium voortent op?

Zet eerst de caravan waterpas, stel het frame samen (dakliggers, staanders, nokliggers). Schuif het dak door de caravanrail, monteer Easy Set-up blokjes en haak de middelste dakligger in. Plaats vervolgens de middenstaander en span de dakligger uit. Monteer daarna de hoekstukken en dakliggers aan beide zijden. Zet alle poten in de traprubbers en span het frame volledig op. Plaats tenslotte de wanden en rits ze vast.

Hoe span ik de tent correct af?

Begin bij de caravan: de achterste traprubber recht naar beneden, de buitenste in een hoek van 45° naar buiten. Ga verder met de voorzijde: trek de hoekstaanders 45° naar buiten en zet vast met haringen. Span de ritsen kruislings af zodat er geen spanning op de rits staat. Gebruik indien nodig de Easy-Lock stormband en plaats haringen schuin in de grond.

Kan ik een luifel toevoegen aan de Atrium?

Ja, de Castel voorzonluifel is speciaal ontworpen voor de Atrium. Monteer eerst het achterste stokdeel van de middeldakligger aan het petluifelstokje van de voortent. Bevestig het doek met de ogen en witte linten aan de hoekstukken. Plaats de rest van het frame en span het op. Zijwanden (met of zonder raam) zijn als accessoire leverbaar.

Hoe maak ik de gordijnen vast?

Monteer de gordijnen aan de gordijnrail die aan de tent bevestigd is. Schuif de gordijnhaken in de rail en zorg dat ze soepel lopen. De gordijnen kunnen eenvoudig worden verwijderd voor reiniging.

Wat moet ik doen bij harde wind?

Gebruik de meegeleverde Easy-Lock stormbanden. Span deze aan de zijkanten en voorzijde extra strak. Plaats haringen onder een schuine hoek in de grond voor een betere grip. Controleer regelmatig of alle haringen en banden nog goed vastzitten.

Hoe reinig ik de tent?

Reinig de tent met een mild sopje en een zachte borstel. Gebruik geen agressieve schoonmaakmiddelen. Spoel grondig na met water en laat de tent volledig drogen voordat u deze opbergt. Vocht kan schimmel veroorzaken.

Kun je de tent ook zonder Easy Set-up blokjes opzetten?

Ja, het is mogelijk, maar de Easy Set-up blokjes maken het opzetten een stuk eenvoudiger. Ze helpen bij het positioneren van het frame en voorkomen dat het doek scheurt. Het is aanbevolen om ze te gebruiken.

Hoe berg ik de tent het beste op?

Zorg dat de tent volledig droog en schoon is. Vouw het doek losjes op in de bijgeleverde opbergzak. Bewaar de tent op een droge, donkere plaats om verkleuring en schimmel te voorkomen. Rol niet te strak om blijvende kreukels te vermijden.

Wat zijn de afmetingen van de Atrium?

Exacte afmetingen variëren per model, maar doorgaans is de voortent ongeveer 400 cm breed en 250 cm diep. Raadpleeg de specifieke productinformatie voor exacte maten. De uitbouw en voorzonluifel kunnen extra diepte toevoegen.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals frameonderdelen, haringen, stormbanden en afdekkappen zijn verkrijgbaar bij uw dealer of via de website van Walker. Gebruik alleen originele onderdelen om de veiligheid en pasvorm te garanderen.

GEBRUIKSAANWIJZING Atrium Walker

Een voortent opzetten is veel eenvoudiger dan het lijkt.

Tenminste als je het op de juiste manier doet.

In 10 stappen laten we zien hoe.

• Stel de caravan waterpas
- Stel het frame samen: dakliggers, staanders en nokliggers
- Bij het stalen frame wordt buisje "H" d.m.v. een framekogeltje bevestigd

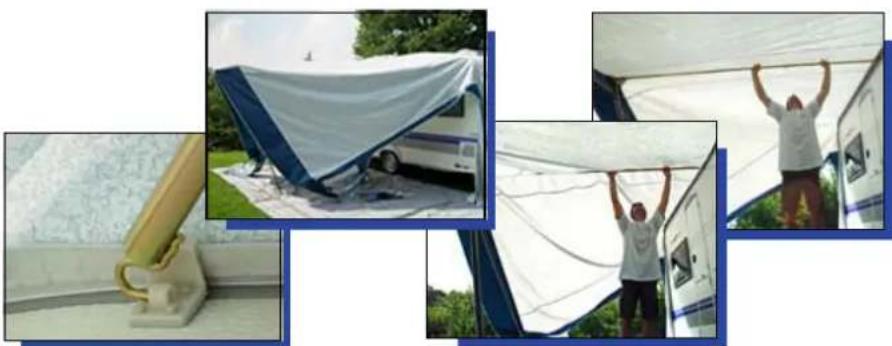

• Schuif het dak door de rail van de caravan
• Monteer de Easy Set-up blokjes aan de dunne rail die vastzit aan de tentpees
• Maak het Easy Set-up blokje vast door het zwarte knopje in te drukken. TIP! Markeer de plaats van het blokje! Zo kunt u de de volgende keer de juiste positie gemakkelijk terugvinden

1/3

• Haak de middelste dakligger in het Easy Set-up blokje
• Zet de middenstaander onder het dakgedeelte en maak de middelste dakligger hieraan vast
• Span de middelste dakligger uit. Nu heeft u de ruimte vrij om de andere framedelen te plaatsen.

2/3

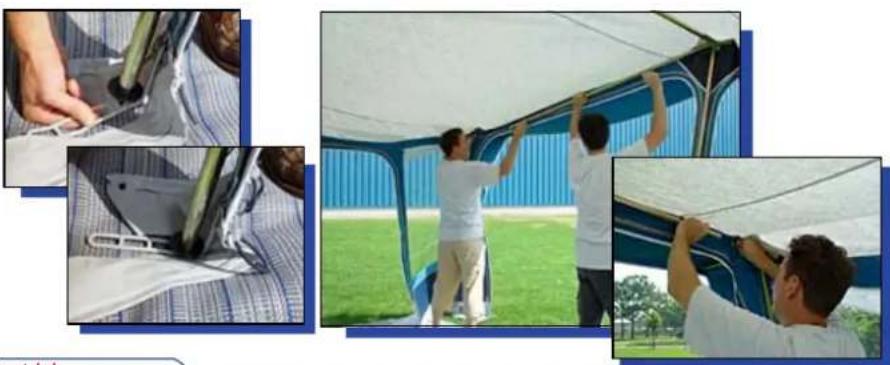

• Zet de middenstaander in de traprubbers. Zet de staander op de juiste hoogte. Het frame houdt de tent nu aan de grond.
• Monteer de linker en rechter nokligger aan het middenhoekstuk. Plaats daarna het linker en rechter hoekstuk en koppel hieraan de linker en rechter dakligger. Zet de poten van beide hoekstukken ook in de traprubbers. (zie vorige punt)

3/3

• Het dak van de tent en het frame staan nu op. Monteer nu de wanden
• Zorg ervoor dat de rits met het platte "insteekje" goed door de schuivers naar beneden wordt geschoven.
• De rits kan nu soepel dichtgemaakt worden.

4 Het opspannen van de tent

- Wanneer alle wanden geplaatst zijn kunt u het totale frame gaan opspannen:

- Span eerst de dakliggers maximaal uit

- Zet de middenstaander op de juiste hoogte

- Laat de linker- en rechter hoekstaander helemaal zakken

- Span de nokliggers, de linker en rechter stangen die vastzitten aan het middenhoekstuk, maximaal uit

- Zet de linker- en rechter hoekstaander in de traprubbers en span ze op in hoogte

- Op deze manier staat de gehele tent strak inclusief uw petluifel

Aanbrengen van de gordijnen

- Monteer vervolgens alle gordijnen aan de gordijnrail

- Monteer de tentrubbers aan de tent. Haal de tentrubbers vanuit de achterkant door het ringetje - Het kunststof dopje moet aan de buitenkant zitten!

7 Het afspannen van de tent

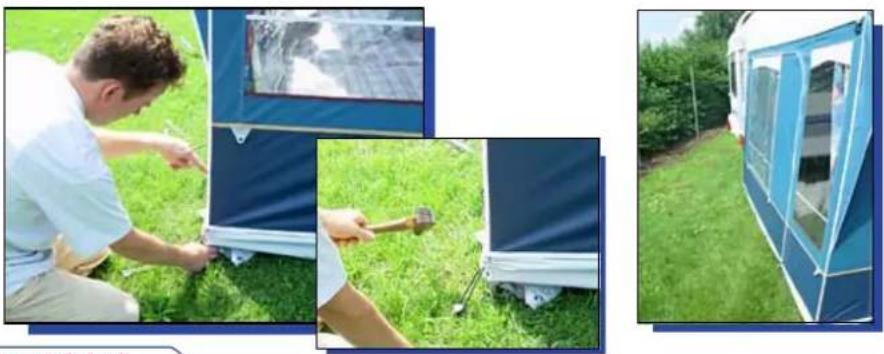

• Begin bij het afspannen altijd aan de kant van de caravan. De achterste traprubber, die het dichtst bij de caravandeur zit, wordt altijd recht naar beneden afgespannen
• De buitenste traprubber wordt in een hoek van 45° naar buiten getrokken en met een haring vastgezet. Herhaal deze stappen ook aan de andere kant van de caravan

1/3

7 Het afspannen van de tent

• Ga nu verder met de voorkant, links en rechts. Trek de hoekstaander in een hoek van 45° naar buiten en zet deze vast met een haring
• Door beide hoekstaanders in een hoek van 45° uit te spannen trekt u beide zijkanten en de voorkant in één lijn strak

2/3

7 Het afspannen van de tent

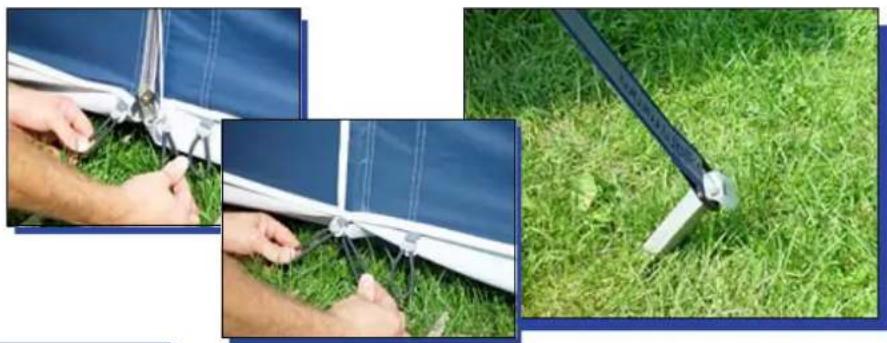

• Span eerst de plaatsen waar de ritsen zich bevinden af. Span de tentrubbers bij de ritsen altijd kruislinks af zodat er onderaan geen spanning op de ritsen staat. Ga nu verder met alle andere afspanpunten.
• Monteer de Easy-Lock stormband indien nodig. Plaats de haring onder een schuine hoek in de grond

3/3

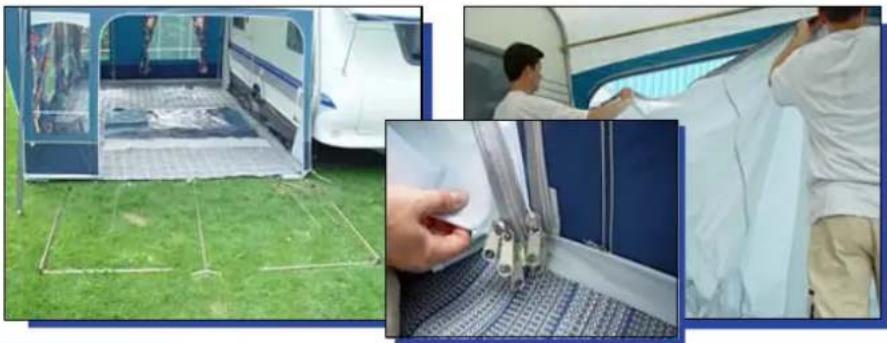

- Rits de zijwand uit de tent en leg het frame klaar

- Rits de uitbouw vast aan de tent. De tweede rits in de uitbouw is om straks de zijwand van de tent weer terug te kunnen plaatsen

1/3

• De openingen bij de ritsen zijn bestemd om het frame doorheen te kunnen schuiven

- Monteer de extra bijgeleverde lapjes stof om beschadiging van het tentdoek te voorkomen

- Aan de kant van de caravan is het frame van de uitbouw in hoogte verstelbaar. Wanneer de dakligger van de voortent hoger aan de caravan is vastgemaakt is het toch mogelijk om het frame hieraan vast te maken

2/3

- Wanneer het gehele frame is geplaatst kunt u dit opspannen en de tentrubbers afspannen. Begin bij de ritsen: rubbers weer kruislings afspannen. Daarna de linker- en rechterhoek van de uitbouw. Als laatste de overige rubbers afspannen

3/3

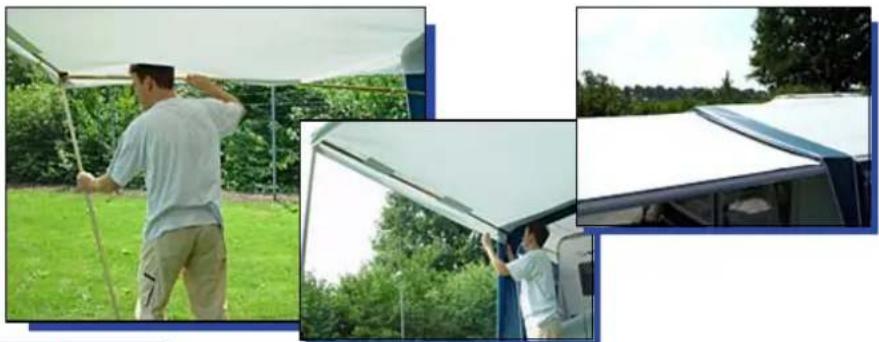

9 Castel voorzonluifel

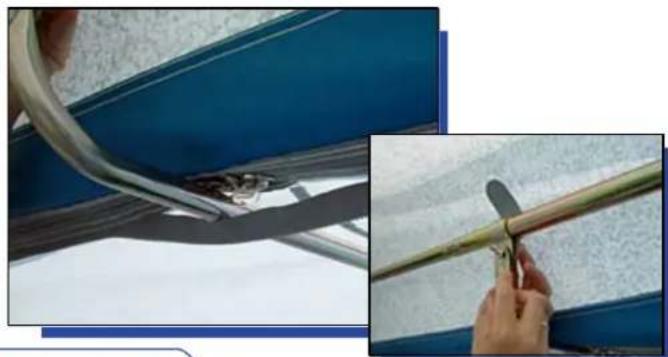

Leg het frame en de luifel klaar. Bij het monteren van de luifel begint u met het monteren van het achterste stokdeel van de middelste dakligger. Dit is het gebogen stokje met de openstaande pen. Maak dit stokje vast aan het middelste petluifelstokje van de voortent
- Neem nu het doekgedeelte van de luifel. Achter in het midden zit een oog in het doek. De openstaande pen van het stokje moet hier doorheen. Strik nu pas de witte linten aan het middenhoekstuk van de voortent vast

9 Castel voorzonluifel

• Maak de Castel luifel nu aan het linker- en rechter hoekstuk van de voortent vast met behulp van de witte linten
• Plaats nu de rest van de middelste dakligger, plaats de middenstaander en span deze uit

2/3

9 Castel voorzonluifel

- Plaats het verdere frame en span het op - De Castel voorzonluifel zit perfect onder de luifel van de voortent bevestigd. Als accessoire zijn er ook nog zijwanden, met of zonder raam, leverbaar. Deze kunnen zowel links als rechts aan de Castelluifel bevestigd worden.

3/3

10 Veel kampeerplezier!

Alles staat perfect opgesteld en afgespannen.

Veel kampeerplezier!
