Producttype	Warmtepomp voor sanitair warm water (boiler)
Model	300LD (ook geschikt voor 200LD en 300LDS)
Watertankcapaciteit	300 liter
Afmetingen (hoogte x diameter)	1800 mm x 640 mm
Netto gewicht	98 kg
Bruto gewicht	115 kg
Voedingsspanning	230 V / 1 fase / 50 Hz
Verwarmingsvermogen	1800 W
Opgenomen vermogen (nominaal)	460 W
Maximaal opgenomen vermogen (incl. elektrisch element)	2060 W
COP	3,8
Uitgaande watertemperatuur (nominaal)	55 °C
Regelbereik watertemperatuur	10 - 60 °C
Geluidsniveau (op 1 meter)	45 dB(A)
Opwarmtijd van 10°C naar 55°C	9 uur 7 minuten
Warmwatervolume bij volledige tapping (≥40°C)	250 liter
Koelmiddel type / inhoud	R134A / 950 gram
Compressor	1 roterend (Japans fabrikaat)
Materiaal watertank	RVS SUS304
Beveiligingen	Lage- en hogedrukbeveiliging, automatische ontdooi, lekschakelaar, oververhitting, P&T ventiel
Aansluitingen water / condens / drainage	3/4" / 1/2" / 3/4"
Luchtvolume bedrijfsstand	350 m³/h
Omgevingstemperatuurbereik	0 °C tot 43 °C
Display	Touchscreen met timer, vakantiemodus, kinderslot
Installatie	Binnenplaatsing, vrije ruimte rondom, geen ontvlambaar gas

Veelgestelde vragen - 300LD Maxicool

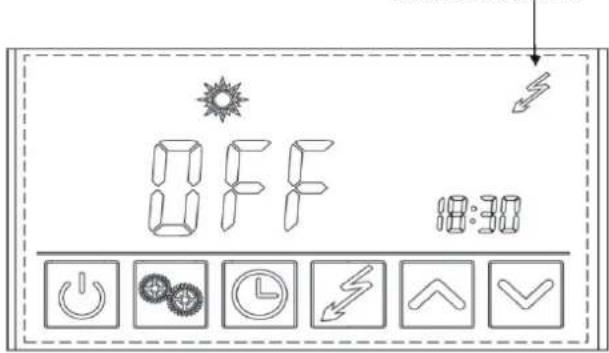

Hoe schakel ik de warmtepomp in?

Druk op de Aan/Uit-knop op het touchscreen en houd deze 0,5 seconden ingedrukt. Het display toont dan de watertemperatuur. Schakel uit door dezelfde knop nogmaals 0,5 seconden ingedrukt te houden.

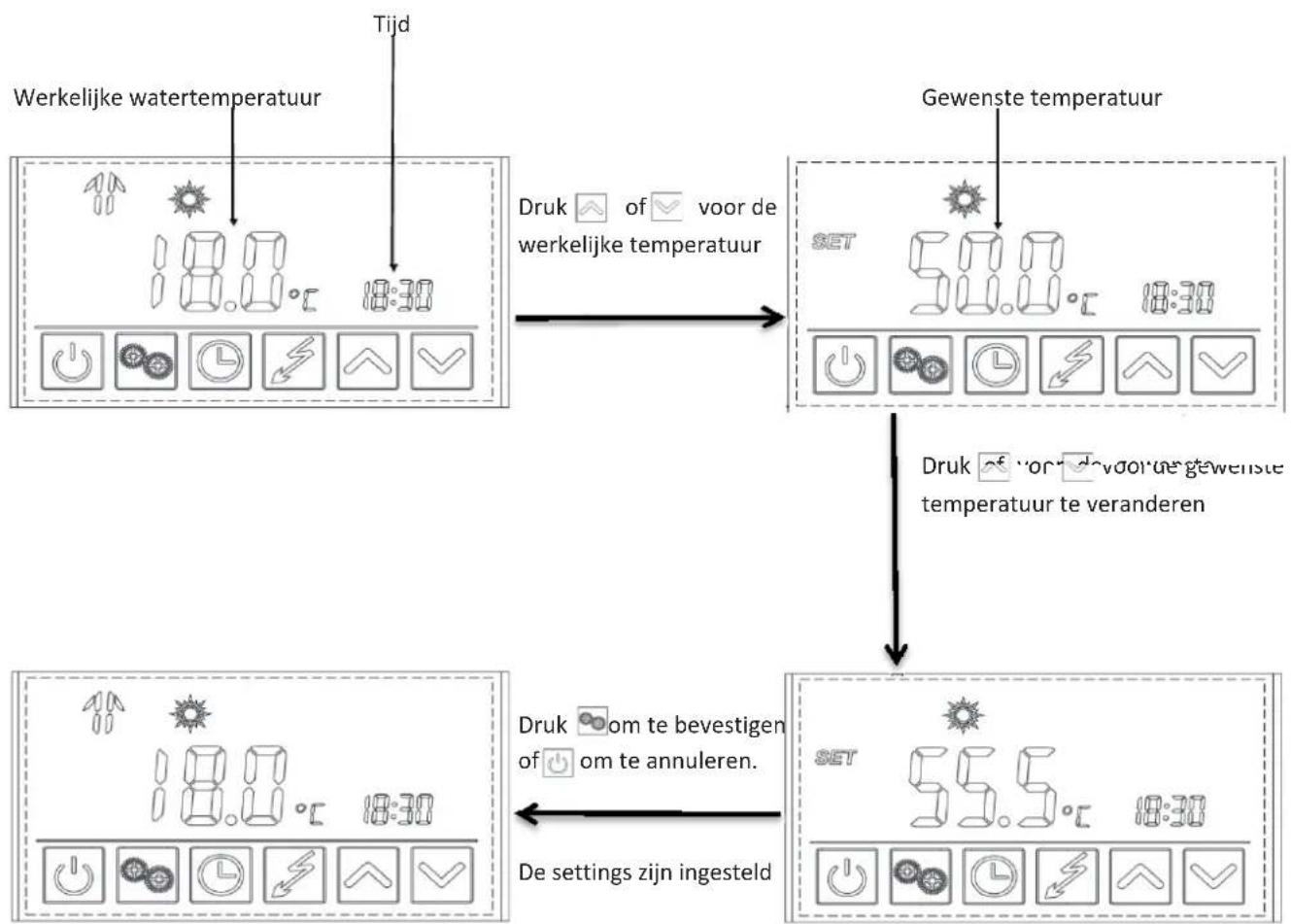

Hoe stel ik de gewenste watertemperatuur in?

Druk in de stand-by of actieve stand op de pijltjesknoppen om de ingestelde temperatuur zichtbaar te maken. Pas aan met pijl omhoog/omlaag en bevestig met de modusknop. Na 10 seconden worden de instellingen opgeslagen.

Wat moet ik doen bij een storingscode zoals P01 of E01?

Raadpleeg de tabel in de handleiding. P01 duidt op een defecte bodemsensor; controleer of vervang de sensor. E01 is een hoge drukbeveiliging; controleer de condensor en hogedruksensor. Laat reparaties altijd door een gekwalificeerde installateur uitvoeren.

Hoe onderhoud ik de magnesium anode?

Controleer de magnesium anode jaarlijks en vervang deze minimaal eens per 2 jaar. Sluit de koudwatertoevoer af, laat het water zakken tot onder de montageopening, verwijder de anode en inspecteer of vervang deze.

Kan ik de warmtepomp gebruiken in een kleine ruimte?

Ja, maar zorg voor voldoende ventilatie en houd rekening met het koelgas R134A. Bij een lek in een kleine ruimte moeten passende maatregelen worden genomen. Raadpleeg uw dealer. De ruimte moet droog zijn en een minimale temperatuur van 0 °C hebben.

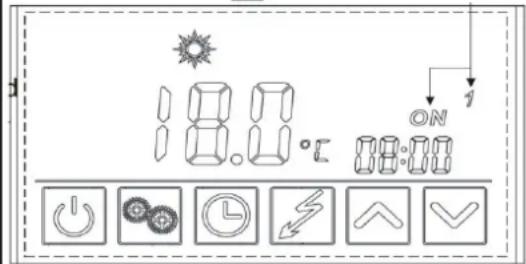

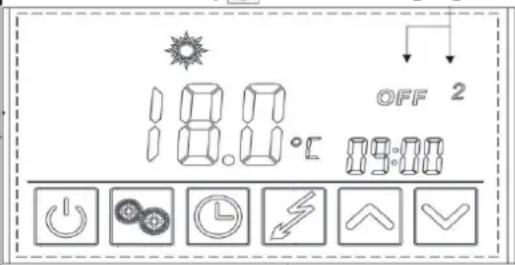

Hoe stel ik de timer in voor automatisch in- en uitschakelen?

Houd in de actieve verwarmstand de klokknop 2 seconden ingedrukt tot ON1 knippert. Stel het gewenste uur en minuten in met de pijltjesknoppen en bevestig. Herhaal voor OFF1, ON2 en OFF2. Na 10 seconden worden de tijden opgeslagen.

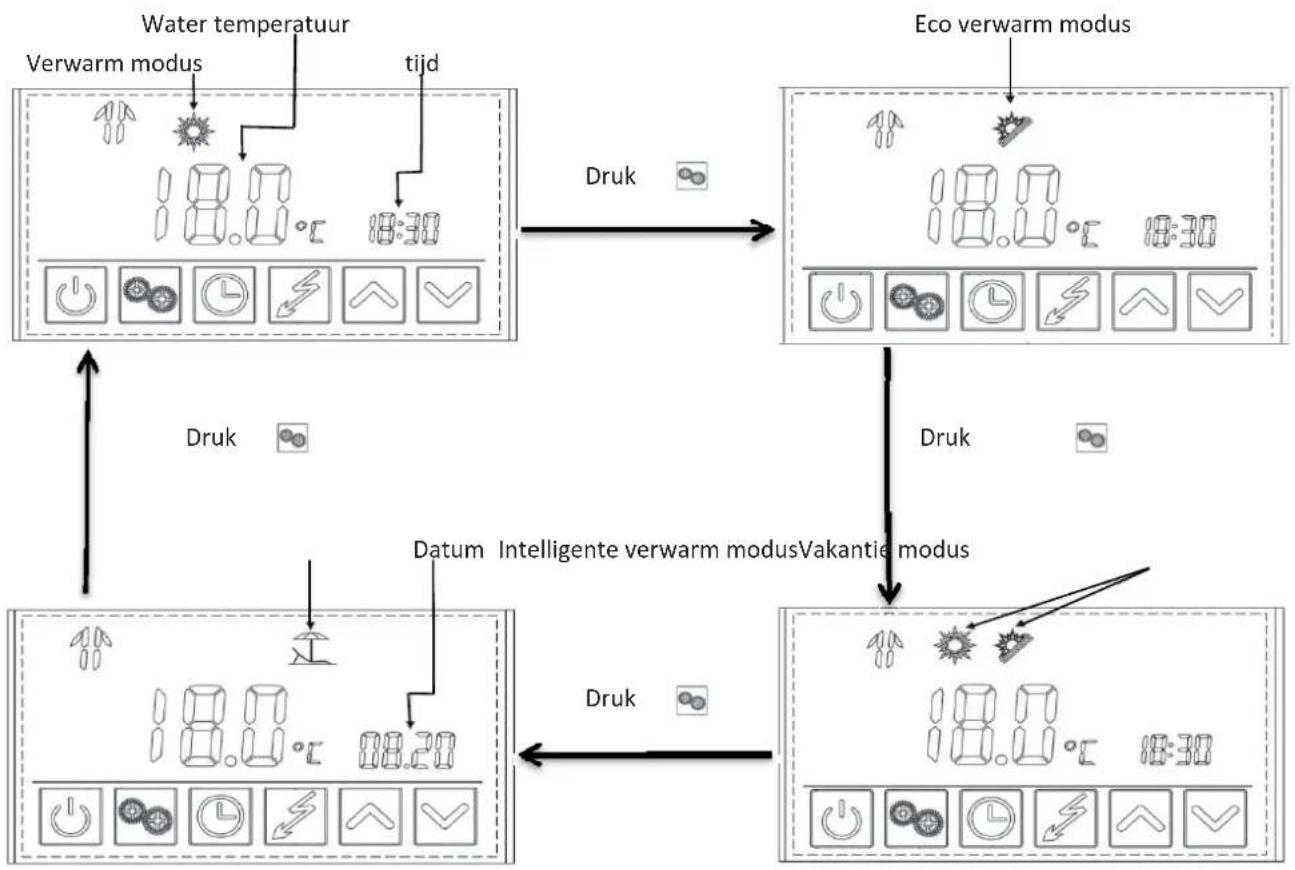

Wat is de functie van de ECO-modus?

De ECO-modus is een bedrijfsmodus die het energieverbruik optimaliseert. De warmtepomp schakelt alleen in wanneer nodig en houdt het water op een efficiëntere temperatuur. Selecteer de ECO-modus door herhaaldelijk op de modusknop te drukken.

Hoe reinig ik de verdamper van de warmtepomp?

Schakel de spanning uit voordat u de verdamper reinigt. Gebruik een zachte borstel of stofzuiger om stof en vuil van de aluminium lamellen te verwijderen. Gebruik geen ontvlambare schoonmaakmiddelen. Regelmatige reiniging voorkomt hoog energieverbruik.

Wat moet ik doen bij een stroomstoring?

Koppel de warmtepomp los van het stroomnet via de schakelaar of stekker. Sluit na de storing weer aan en start de pomp opnieuw met de aan/uit-knop. De pomp heeft een automatische herstartfunctie, maar handmatig opstarten is veiliger.

Waar moet ik op letten bij de installatie?

De warmtepomp moet inpandig worden geïnstalleerd op een stevige, rechte ondergrond. Zorg voor voldoende ruimte rondom voor luchtcirculatie en onderhoud. Gebruik een inlaatcombinatie in de koudwatertoevoer en monteer het P&T-veiligheidsventiel. Sluit de leidingen aan volgens de geldende voorschriften.

GEBRUIKSAANWIJZING 300LD Maxicool

Gebruikershandleiding

&

Installatiehandleiding

Deze handleiding is geschikt voor de volgende modellen

200 LD

300 LD

300 LDS (met solar warmtewisselaar)

Installatie gegevens van de warmtepomp

Datum installatie: : ....

Installateur : ....

Adres :

Postcode : ....

Woonplaats : ....

Telefoonnummer : ....

Email : ....

Type warmtepomp : ....

Serienummer : ....

Datum service 1 : ....

Anode vervangen : Ja / Nee

Uitgevoerd door : ....

Datum service 2 : ....

Anode vervangen : Ja / Nee

Uitgevoerd door : ....

Datum service 3 : ....

Anode vervangen : Ja / Nee

Uitgevoerd door : ....

Datum service 4 : ....

Anode vervangen : Ja / Nee

Uitgevoerd door : ....

Datum service 5 : ....

Anode vervangen : Ja / Nee

Uitgevoerd door : ....

Inhoudsopgave

Par

1 Inleiding Pag 2 t/m 2
2 Veiligheids voorschriften Pag 3 t/m 4
3 Het kiezen van de juiste installatie plaats Pag 5 t/m 5
4 Specificaties van de warmtepomp Pag 6 t/m 10
5 Protectie en veiligheid Pag 11 t/m 11
6 Installatie van de warmtepomp Pag 12 t/m 16

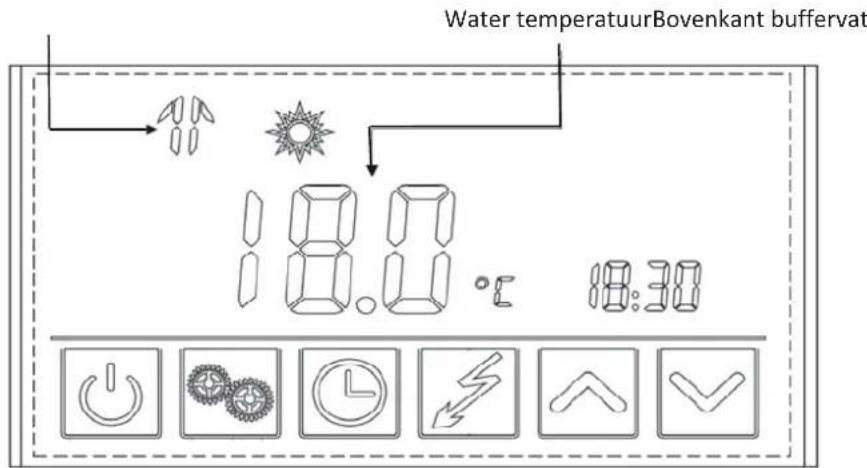

7 Bediening van de warmtepomp d.m.v het touch screen display Pag 17 t/m 30
8 Onderhoud en storingscodes Pag 31 t/m 32

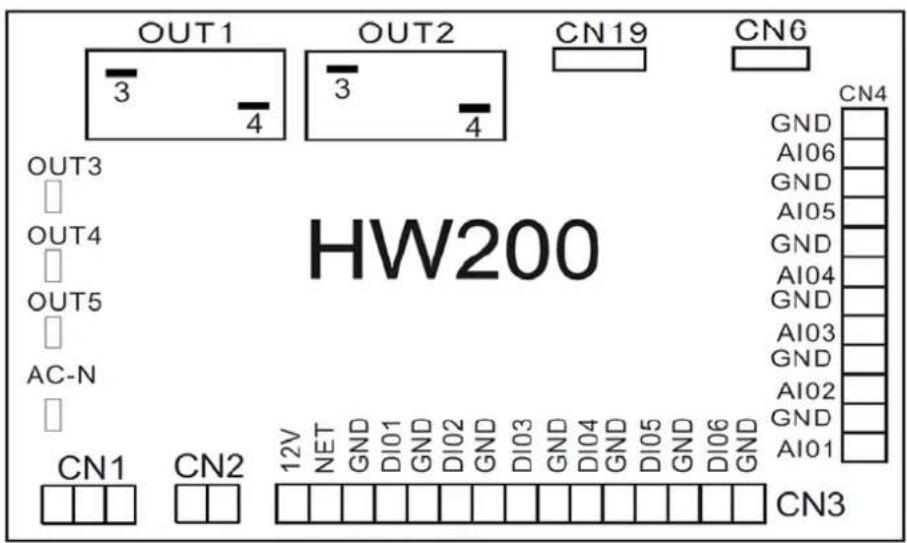

9 Circuit board aansluitingen Pag 33 t/m 33

Deze handleiding kan zonder voorafgaande kennisgeving gewijzigd worden.

Illustraties in deze handleiding zijn puur ter informatie en illustratief. Werkelijke situaties kunnen anders zijn en dienen door een gekwalificeerde installateur beoordeeld te worden.

De warmtepomp mag alleen worden gebruikt voor het bereiden van warm sanitair water voor huishoudelijke toepassingen. bij iedere andere toepassing vervalt automatisch de garantie. Druk en zetfouten zijn voorbehouden.

1. Inleiding

Deze gebruiksaanwijzing bevat alle benodigde gegevens en informatie benodigd om deze warmtepomp te installeren, onderhouden en problemen op te lossen. Leest u deze handleiding zorgvuldig svp.
De warmtepomp dient geïnstalleerd te worden conform de ter plaatse geldende voorschriften en de voorschriften in deze handleiding.
Als de installatie gedaan is dient er nog een volledige inspectie plaats te vinden alvorens de warmtepomp wordt opgestart.
De installateur dient de eindgebruiker uit te leggen hoe deze warmtepomp bediend moet worden nadat deze is geïnstalleerd. De installateur dient ook aan de eindgebruiker te vragen deze handleiding zorgvuldig te lezen en hem te bewaren. De eindgebruiker dient zich strikt aan deze handleiding te houden.
De fabrikant van deze warmtepomp is niet aansprakelijk op enige wijze als er persoonlijk letsel of materiële schade is ontstaan door niet juiste installatie van de warmtepomp, oneigenlijk gebruik van de warmtepomp en onderhoud door niet gekwalificeerde mensen.
Het is van vitaal belang dat de instructies in deze handleiding nauwgezet worden opgevolgd om de garantie van het toestel te waarborgen. Onderhoud dient uitgevoerd te worden op de juiste tijdstippen en door gekwalificeerd personeel om de garantie van het toestel te behouden. Indien de voorschriften in deze handleiding en het onderhoud niet tijdig plaatsvindt vervalt automatisch alle garantie.
Deze handleiding kan zuidel voongafraande, insgevning, worgewijgewinnier, indien, veranderingen in het toestel voordoen.

2 Veiligheids voorschriften

Om de gebruikers van deze warmtepomp en anderen te beschermen voor verwondingen en schade aan de warmtepomp of andere zaken dient deze handleiding zorgvuldig te worden gelezen en alle volgende informatie dient correct te worden begrepen.

symbol	Betekenis
Waarschuwing	Een verkeerde handeling kan de dood en zwaar letsel tot gevolg hebben
Attentie	Een verkeerde handeling kan leiden tot verwondingen en beschadiging en verlies van materialen.

symbol	Betekenis
	Verboden deze handeling of actie uit te voeren.
	Verplichte uitvoering van bepaalde handelingen of acties.
	ATTENTIE of WAARSCHUWING.Uw speciale aandacht is vereist.

Erkende installateur benodigd	De warmtepomp dient geïnstalleerd te worden door gekwalificeerde personen. Het niet navolgen van dit voorschrift kan leidentot elektrische schokken, waterlekkage en kans op brand.
Goede aarding en afzekering verplicht	U dient er zich van te vergewissen dat een correcte elektrische aansluiting en een goede aarding van het toestel is voorzien. Ook dient het toestel voldoende te zijn afgezekerd met een correcte zekering.
Hoge concentraties R134A koelgas	Als de unit in een kleine ruimte wordt geïnstalleerd dient u passende maatregelen te nemen bij een eventueel koelgas lek. Raadpleeg uw dealer voor passende maatregelen en verlaat de ruimte.
Installatie plaats	De warmtepomp dient niet geïnstalleerd te worden in de onmiddellijke nabijheid van ontvlambaar gas. Bij een gaslek bestaat de kans op explosiegevaar.
Stevige ondergrond vereist.	Zorg ervoor dat de warmtepomp geplaatst wordt op een stevige ondergrond. Bij een niet goede ondergrond kan de warmtepomp door het hoge gewicht scheef gaan staan of zelfs omvallen.

2 Veiligheids voorschriften

Stroom schakelaar vereist	Zorg ervoor dat de warmtepomp door middel van een schakelaar kan worden afgesloten van het stroomnet. Het niet naleven van deze richtlijn kan leiden tot elektrische schokken en zelfs de dood tot gevolg hebben.
Stroom schakelaar vereist	De warmtepomp is geschikt voor binnen opstelling. De opstellingsruimte dient een temperatuur te hebben van minimaal 0 °C. Er bestaat anders de kans op bevriezings gevaar.

Bedienings waarschuwingen

Verboden	Het is verboden om handen of vingers in de bovenste ventilatieopeningen te steken. Kinderen niet zonder toezicht alleen in de ruimte van de warmtepomp laten.
Stroom afschakelen	Als u denkt dat er iets niet in orde is met de warmtepomp of u ruikt een vreemde lucht dient u onmiddellijk de spanning van de warmtepomp af te schakelen.

Verplaatsen en reparaties aan de warmtepomp

Verplaatsen unit	Als de warmtepomp verplaats dient te worden moet dit worden uitgevoerd door een gekwalificeerd installateur.
Verboden	Het is verboden om de warmtepomp zelf te repareren of zelf reparaties aan de warmtepomp uit te voeren.De garantie vervalt hierdoor altijd.
Repareren unit	Als de warmtepomp gerepareerd dient te worden moet dit worden uitgevoerd door een gekwalificeerd installateur.

Onderhoud en gebruik van de warmtepomp

Reinigen unit	Als de warmtepomp gereinigd dient te worden moet de spanning altijd worden afgeschakeld. Het is verboden om ontvlambare schoonmaakmiddelen in de unit te spuiten.
Vervangen anode	Als de anode vervangen dient te worden moet de spanning altijd worden afgeschakeld. Tevens dient het water uit het buffervat te worden afgelaten.
Gebruik unit	De warmtepomp kan alleen gebruikt en bedient worden door volwassenen. Gebruik door kinderen of personen met een handicap kan zware verwondingen of zelfs de dood tot gevolg hebben.

3. Het kiezen van de juiste installatie plaats

3.1 Hoe de beste installatieplaats te kiezen

1 De warmtepomp dient inpandig geïnstalleerd te worden
2 Stel de warmtepomp niet bloot aan direct zonlicht of stralingswarmte vanaf een radiator of een verwarmings element. Indien het niet anders mogelijk is probeer dan een afscherming te maken.
3 er mogen geen obstakels voor de ventilatieopeningen zitten aan de bovenkant van de warmtepomp.
4 De ruimte dient genoeg plaats te hebben voor installatie alsook het onderhoud van de warmtepomp. Let ook op dat de hoogte van de ruimte hoog genoeg is om bij onderhoud de bovenkap te kunnen verwijderen.
5 De ruimte dient droog te zijn en de ventilatie dient voldoende te zijn.
6 De ondergrond dient stevig en recht te zijn om het gewicht van de unit te kunnen dragen. Een planken vloer kan zorgen voor resonantie als de warmtepomp in werking is en daarmee geluid-overlast veroorzaken.
7 De warmtepomp mag niet meer dan 2° scheef staan.
8 Het geluid van de warmtepomp alsook het windgeruis van de aangezogen en uitgeblazen lucht mag geen overlast veroorzaken bij uw buren of andere personen. Vooral belangrijk bij het gebruik van duct slangen om aanzuig en uitblaasplaats te veranderen.
9 In de ruimte waar de warmtepomp geïnstalleerd wordt mag zich geen ontvlambaar gas bevinden.
10 De ruimte is geschikt voor het creëren van de benodigde water en elektriciteit aansluitingen.
11 Als de warmtepomp wordt geïnstalleerd op een metalen deel van het gebouw dient er voldoende aandacht te worden geschonken aan de isolatie. Laat een gespecialiseerd elektrotechnisch bedrijf hier naar kijken en dit volgens de ter plaatse geldende regels aansluiten.

3.2 Installatie op de volgende plaatsen zal schade aan de warmtepomp toebrenge n De aansprakelijkheid en garantie zal bij niet naleving van deze regels altijd vervallen.

1 Plaatsen waar minerale oliën zoal bv.. snijolie ligt opgeslagen
2 Plaatsen dicht bij zee of waar een hoge concentratie zout in de aangezogen lucht aanwezig is
3 Plaatsen waar zwavelhoudende of ander corrosieve gassen in de lucht zitten
4 Industriële ruimtes met hoge elektrische fluctuaties op het stroomnet
5 Plaatsen met een sterk elektromagnetisch veld
6 Niet in een camper of kampeervoertuig
7 Plaatsen met ontvlambaar gas
8 Plaatsen met zuren of alkalische producten of verdampende gassen.
9 Bij plaatsen waarbij twijfel bestaat eerst deskundig advies inwinnen bij uw installateur.

4. Specificaties van de warmtepomp

4.1 Afbeelding van de warmtepomp

4.2 Eigenschappen van de warmtepomp

1 Attractief design en zeer efficiënt

Het attractieve design maakt het mogelijk dat de warmtepomp ook kan worden opgesteld daar waar de unit in het zicht staat. De kosten om sanitair warm water te maken kunnen soms wel tot 25% van de oorspronkelijke kosten gereduceerd worden. Ook kan de warmtepomp goed gebruikt worden in gebieden waar alleen elektriciteit voorhanden is en men toch op een efficiënte manier warm water wil bereiden.

2 Veilig en CO2 vriendelijk

omdat er geen gas nodig is bij dit toestel is de warmtepomp een van de veiligste manieren van warm water bereiding. Ook is de warmtepomp schoon voor het milieu en zeer CO2 vriendelijk.

3 Eenvoudig in gebruik.

De warmtepomp is eenvoudig in gebruik. Als de warmtepomp eenmaal is ingesteld hoeft er normaal gesproken niets meer te gebeuren en doet de warmtepomp automatisch zijn werk.

4 Geschikt voor meerder warmtebronnen

De warmtepomp is geschikt voor meerdere warmtebronnen zoals bv. De buitenlucht, lucht van een warme serre of veranda, lucht van een warme zolder of lucht van een warme ruimte in een lichte industriële omgeving. Ook zijn er uitvoeringen verkrijgbaar met een solar circuit waarop thermische zonnepanelen kunnen worden aangesloten.

5 Warmteopslag Capaciteit

De warmtepomp heeft door haar goede isolatie een prima warmte opslag capaciteit

6 Lange levensduur

De warmtepomp is voorzien van een roestvrijstalen buffervat met Magnesium anode. Dit waarborgt een lange levensduur van de buffertank

4. Specificaties van de warmtepomp

4.3 De schematische werking van de warmtepomp

Compressor: is het apparaat wat de druk en de temperatuur van het gasvormige koelmiddel verhoogt.

Water warmte wisselaar: ook wel condensor genoemd. Door deze warmtewisselaar stroomt het onder hoge druk en temperatuur gasvormige koelmiddel. Het koelmiddel geeft zijn warme af aan het water.

Thermostatisch expansieventiel: Het vloeibare koelmiddel wordt door een zeer kleine vernauwing geperst. Door de drukverlaging wil het koelmiddel verdampen en neemt daarvoor warmte op van de lucht warmtewisselaar.

lucht warmtewisselaar: Ook wel verdamper genoemd laat het koelmiddel wat onder lage druk vloeibaar of half vloeibaar is verdampen door het grote aluminium oppervlak ven de verdamper. Het koelmiddel neemt hierbij warmte op en wordt volledig gasvormig.

Het principe van de werking van de warmtepomp

Na de compressie van het gas door de compressor neemt de druk en de temperatuur van het koelgas toe. Het gas kumenti de waterwasser islaeretwecht in aoncelat teerarnegeirishare cuis valmieli water zachet hete gas het water opwarmen. Hierdoor zal het koelgas afkoelen en het gaat nu door naar het thermostatisch expansieventiel. Na het expansieventiel zal het van lage druk en lage temperatuur zijn.

Op het moment dat deze vloeistof in de lucht warmtewisselaar komt wil de koelvloeistof zo snel mogelijk verdampen omdat de druk laag is. Hiervoor zal de koelvloeistof warmte ontrekken aan de lucht warmtewisselaar. Dat kan omdat een ventilator continue lucht door het rooster van de wisselaar blaast met een hogere temperatuur dan de vloeistof. De koelvloeistof wordt nu koelgas met een hogere energetische waarde.

De cyclus herhaalt zich omdat het koelgas nu weer wordt opgezogen en gecomprimeerd door de compressor.

4. Specificaties van de warmtepomp

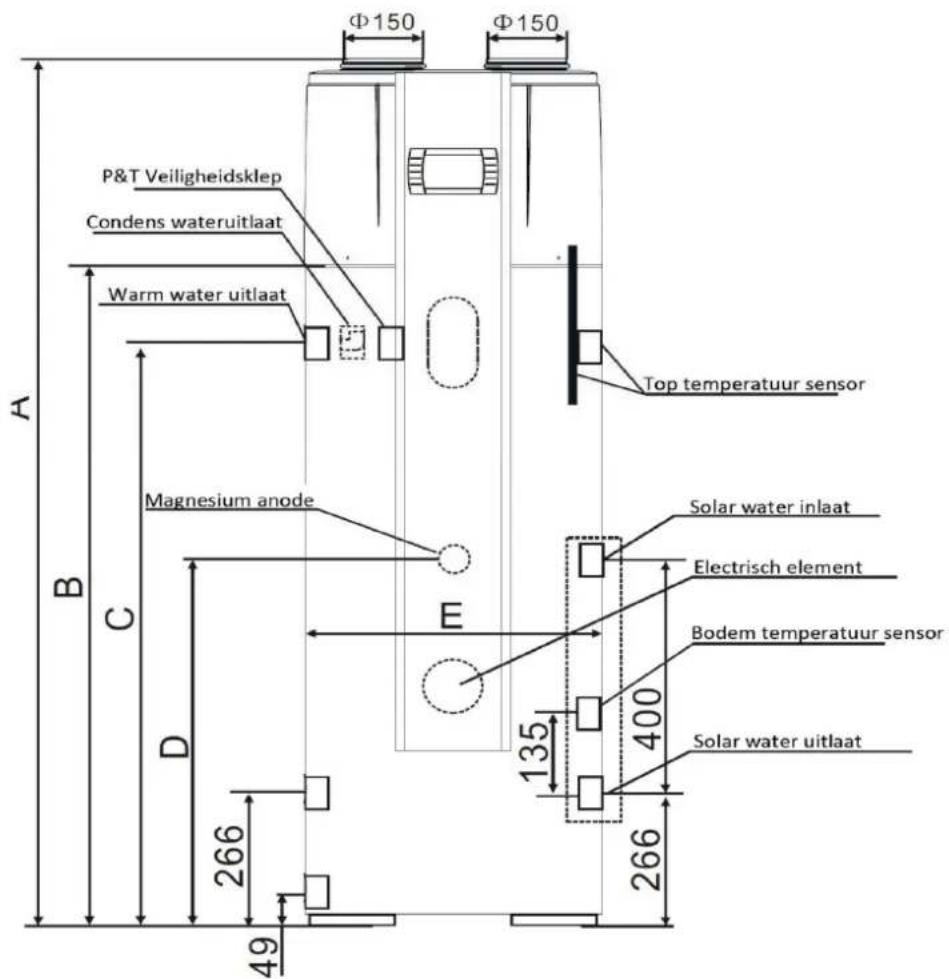

4.4 Afmetingen van de warmtepomp

Maat mm\Model	200LD 300LD 300LDS
A 1705 1800	1800
B 1275 1370	1370
C 1041 1135	1135
D 666 666 666
E ∅560 ∅640 ∅640

Alle maten zijn in mm
De solar warmtewisselaar is een optie en is alleen voorzien op de 300LDS uitvoering.

4. Specificaties van de warmtepomp

4.5 Technische specificaties

Model : BOILER-200LD BOILER-300LD
Type : PASHW PASHW008-200LD PASHW008-300LD
Watertank capaciteit : Liters 200 300
Aansluit voltage : V/Ph/Hz 230/1/50 230/1/50
Verwarmvermogen : Watt 1800 1800
Opgenomen vermogen (nominaal) : Watt 460 460
Stroomsterkte (nominaal) : Ampère 2 2
COP volgens standaard DIN EN255-3-1997		3,8	3,8
: Watt 1500 1500
Maximaal opgenomen vermogen inclusief verwarmingselement : Watt 2060 2060
Maximale stroomsterkte inclusief electrisch element : Ampère 9 9
Afzekerings waarde : A 16 16
Waterresistentie klasse/geschikt voor plaatsing buiter : IPXI / Nee
Gewicht (netto)/(bruto) : Kg 82/98 98/115
Materiaal watertank : RVS SUS304
Uitgaande watertemperatuur (nominaal) : °C 55 55
Regelbereik watertemperatuur : °C 10-60 10-60
Geluidsniveau unit (op 1 meter afstand) : dB(A) 45 45
Opwarmtijd boiler bij volledige vulling van 10°C tot 55°C2 : [h:m] 6:05 9:07
Warmwatervolume bij volledige tapping >= 40°C : Liters 165 250
Verwarmen mogelijk bij omgevingstempertuur : °C 0 t/m 43
Type koudemiddel/inhoud : R134A/950 gram
Aantal / Type compressor : 1 / Roterend Japans fabrikaat
Diameter toestel : ∅/mm 560 640
Hoogte toestel inclusief blaas- en zuigopeningen : mm 1705 1800
Diameter blaas / zuigopening : ∅/mm 150
Maximale lengte aanzuigbuis verse lucht : m 6
Diameter aansluiting wateraanvoerleiding : ∅inch 3/4
Hoogte aansluiting watertoevoerleiding boven bodempeil : mm 266
Diameter aansluiting waterafvoerleiding : ∅inch 3/4
Hoogte aansluiting warmwaterleiding boven bodempeil : mm 1041 1135
Diameter aansluiting condensatie afvoerleiding : ∅inch 1/2
Hoogte aansluiting condensatie afvoerleiding boven bodempei : mm 1041 1135
Diameter aansluiting drainage afvoerleiding : ∅inch 3/4
Hoogte aansluiting drainage afvoerleiding boven bodempei : mm 49
Nominale/Maximale druk in watertank : Bar (1,5-6)/10
Luchtvolume in bedrijfsstand/ventilatiestand : m3/h 350/180
Luchtdruk uitblaas opening : Pa 40
Timergestuurde in-/uitschakel tijden mogelijk : Ja/Nee Ja
Automatische restart na stroomuitval : Ja/Nee Ja
Waterinlaat temperatuur afleesbaar op paneel : Ja/Nee Ja
Wateruitlaat temperatuur afleesbaar op paneel : Ja/Nee Ja
Lagedrukbeveiliging koelcircuit : Ja/Nee Ja
Hogedrukbeveiliging koelcircuit : Ja/Nee Ja
Automatische ontdooicyclus : Ja/Nee Ja

^1 Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. Druk en zetfouten voorbehouden.
^2 Gemeten met omgevingstemperatuur 20 °C/19 °C, uitlaat watertemperatuur 55 °C

4. Specificaties van de warmtepomp

4.5 Technische specificaties warmtepomp met solar warmtewisselaar

Model : BOILER-300LDS
Type : PASHW PASHW008-300LDS
Watertank capaciteit : Liters 300
Aansluit voltage : V/Ph/Hz 230/1/50
Verwarmvermogen : Watt 1800
Opgenomen vermogen (nominaal) : Watt 460
COP volgens standaard DIN EN255-3-1997 3,8
Stroomsterkte (nominaal) : Ampère 2
	: Watt 1500
iximaal opgenomen vermogen inclusief verwarmingselement : Watt 2060
Maximale stroomsterkte inclusief electrisch element : Ampère 9
Afzekerings waarde : A		16
Waterresistentie klasse/geschikt voor plaatsing buiten : IPXI / Nee
Gewicht (netto)/(bruto) : Kg		99/115
Materiaal watertank : RVS SUS304
Uitgaande watertemperatuur (nominaal) : °C		55
Regelbereik watertemperatuur : °C		10-60
Geluidsniveau unit (op 1 meter afstand) : dB(A)		45
Opwarmtijd boiler bij volledige vulling van 10°C tot 55°C2 : [h:m]		9:07
Warmwatervolume bij volledige tapping >= 40°C : Liters 254
Verwarmen mogelijk bij omgevingstempertuur : °C		0 t/m 43
Type koudemiddel/inhoud :		R134A/950 gram
Aantal / Type compressor : 1 / Roterend Japans fabrikaat
Diameter toestel : ∅/mm		640
Hoogte toestel inclusief blaas- en zuigopeningen : mm 1800
Diameter blaas / zuigopening : ∅/mm		150
Maximale lengte aanzuigbuis verse lucht : m		6
Diameter aansluiting wateraanvoerleiding : ∅inch 3/4
Hoogte aansluiting watertoevoerleiding boven bodempeil : mm		266
Diameter aansluiting waterafvoerleiding : ∅inch 3/4
Hoogte aansluiting warmwaterleiding boven bodempeil : mm 1135
Diameter aansluiting condensatie afvoerleiding : ∅inch 1/2
Hoogte aansluiting condensatie afvoerleiding boven bodempeil : mm 1135
Diameter aansluiting drainage afvoerleiding : ∅inch 3/4
Hoogte aansluiting drainage afvoerleiding boven bodempeil : mm		49
Nominale/Maximale druk in watertank : Bar		(1,5-6)/10
Diameter inlaat solarcircuit : ∅inch 3/4
Diameter uitlaat solarcircuit : ∅inch 3/4
Materiaal warmtewisselaar solarcircuit : Roestvrijstaal flexibele buis
Diameter solar warmtewisselaar : ∅mm		22
Lengte solar warmtewisselaar : m		15
Oppervlakte solar warmtewisselaar : m2		1,5
Luchtvolume in bedrijfsstand : m3/h		350
Luchtdruk uitblaas opening : Pa		40
Timergestuurde in-/uitschakel tijden mogelijk : Ja/Nee Ja
Automatische restart na stroomuitval : Ja/Nee Ja
Waterinlaat temperatuur afleesbaar op paneel : Ja/Nee Ja
Wateruitlaat temperatuur afleesbaar op paneel : Ja/Nee Ja
Lagedrukbeveiliging koelcircuit : Ja/Nee Ja
Hogedrukbeveiliging koelcircuit : Ja/Nee Ja
Automatische ontdooicyclus : Ja/Nee Ja

^1 Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. Druk en zetfouten voorbehouden.
^2 Gemeten met omgevingstemperatuur 20 °C/19 °C, uitlaat watertemperatuur 55 °C

5. Protectie en veiligheid

5.1 Protectie en ingebouwde veiligheden van de warmtepomp

1 De verwarmcapaciteit

De warmtepomp absorbeert warmte uit de aangezogen lucht. Hieruit wordt warmte onttrokken via de warmtewisselaar. Hoe kouder de aangezogen lucht hoe minder warmtecapaciteit de warmtepomp zal hebben. Koude aangezogen lucht beïnvloed het rendement van de warmtepomp dus negatief

2 3 minuten compressor protectie

Als de warmtepomp wordt uitgeschakeld en daarna weer meteen wordt ingeschakeld zal de compressor pas opstarten na 3 minuten. Dit is een veiligheid zodat de drukken in het systeem kunnen zakken en de compressor niet stuk gaat met opstarten.

3 Ontdooi cyclus

De warmtepomp is uitgevoerd met een automatische ontdooicyclus. Bevriezen van de verdamper is een normaal verschijnsel bij warmtepompen. Een temperatuur sensor meet continue de temperatuur van de verdamper. Als deze te laag wordt en er ijsafzetting plaats gaat vinden zal de processor van de warmtepomp de ontdooicyclus opstarten.

4 Omgeving temperatuur

De warmtepomp kan werken in omgevingstemperaturen van -7 t/m 40 °C

Deze temperaturen dienen gerespecteerd te worden en niet te worden overschreden.

Uw warmtepomp beschikt over elektronica die ernstig kan beschadigen als deze temperaturen niet worden aangehouden.

U dient de omgevingstemperatuur niet te verwarren met aangezogen lucht temperatuur want de warmtepomp kan niet werken in met een aangezogen luchttemperatuur van -7 °C

Ook dient u bij een lage omgeving temperatuur erop toe te zien dat het buffervat niet bevriest.

5 Stroomstoring

In het geval van een stroomstoring de unit loskoppelen van het stroomnet d.m.v. de schakelaar of de stekker uit de wanddoos trekken. Daarna de warmtepomp weer aan het net koppelen en opnieuw opstarten met de on/off button op het display.

6 Lekstroom schakelaar

U dient de warmtepomp altijd aan te sluiten zodat lekstromen gedetecteerd kunnen worden. Voor uw veiligheid is van fabriekswege reeds een lekschakelaar in het netsnoer ingebouwd.

7 Elektrische oververhitting protectie

Als de watertemperatuur in het buffervat 85 °C bereikt zal er een elektrische beveiliging uitspringen en de gehele warmtepomp stroomloos maken. Deze protectie zal niet automatisch resetten.

Reset van deze protectie kan plaatsvinden door de volgende handelingen te verrichten:

De warmtepomp volledig stroomloos maken. (anders kans op elektrocutie gevaar)

het frontpaneel te verwijderen en daarna de rode knop van de beveiliging in te drukken.

U dient natuurlijk wel de oorzaak van de protectie vast te stellen en te verhelpen alvorens de protectie te resetten.

8 Waterdruk en temperatuur protectie

Als het water in het buffervat een druk bereikt van 7 bar of een temperatuur van 99 °C zal de P&T ventiel (Pressure & Temperature Valve) opengaan en water beginnen te lozen in de drainage put.

6. Installatie van de warmtepomp

6.1 Schematische voorstelling van de installatie.

1 U dient de afstanden op de schematische installatie schets te respecteren. Deze minimum maten bevorderen een goede luchtcirculatie en maken onderhoud mogelijk.
2 Er dient altijd een inlaat combinatie gemonteerd te worden in de koud water inlaat. Dit is een wettelijke verplichting in Nederland en België zodat er geen water uit het buffervat terug kan stromen in het openbare water leiding net.
3 Het P&T veiligheids ventiel dient altijd gemonteerd te worden i.v.m. overdruk en oververhitting.
4 Er dient altijd een drainage put voorzien te worden voor het leeglaten van het buffervat en het opvangen van condenswater en water wat via de overdruk ventielen geloosd kan worden.
5 Gebruik geen roestvrij stalen fittingen op andere metalen. Hierdoor zal galvanische corrosie ontstaan.
6 De geldende regels ter plaatse voor installatie en loodgieterwerk dienen altijd gerespecteerd te worden
7 De bovenstaande schematische weergave van de installatie is slechts bedoeld om inzicht te krijgen in de installatie. De werkelijk situatie kan anders zijn.

6. Installatie van de warmtepomp

6.2 Waar op te letten bij installatie van de warmtepomp

1 Kies de juiste grootte van het buffervat

Als vuistregel geld dat 2-3 persoons huishoudens genoeg hebben aan een water opslag capaciteit van 200 liter.

Indien er meer dan 3 personen in hetzelfde huishouden wonen dan is 300 liter water opslag capaciteit de betere keuze.

Let op dat dit slechts richtlijnen zijn en per situatie sterk kunnen verschillen.

Een ander hulpmiddel kan zijn dat u kijkt welk toestel er eerst geïnstalleerd was en of dit voldoende capaciteit had.

2 opslag en transport van de warmtepomp

De warmtepomp dient altijd rechtop vervoerd te worden en zonder water in het buffervat.

Mits de nodige zorgvuldigheid wordt toegepast mag de pomp over kleine afstanden worden vervoerd onder een maximale hoek van 60°. Indien het bovenstaande niet wordt gerespecteerd kan de compressor losraken uit de trillingsrubbers en onherstelbare schade oplopen.

Gedurende opslag en transport zijn omgevings temperaturen toegestaan van -7°C t/m 40°C

3 Vervoer met een heftruck of palletwagen

De warmtepomp kan vervoerd worden met een heftruck of palletwagen als de warmtepomp nog vastgesnoerd zit aan de pallet. De pallet dient op minimale lifthoogte vervoerd te worden vanwege het risico van omslaan van de warmtepomp omdat deze topzwaar is. Om schade te voorkomen moet de warmtepomp altijd op een harde vlakke ondergrond staan.

Als de warmtepomp door welke reden dan ook zou omslaan of vallen zal deze onherstelbaar zijn beschadigd en niet meer bruikbaar zijn. Dit valt nooit onder de garantie.

5 vervoer tot op de installatie plaats

De warmtepomp dient altijd geplaatst te worden door minimaal 2 personen.

6 Vervoer onder een hoek

Zoals reeds vermeld kan de warmtepomp gedurende korte tijd vervoerd onder een maximale hoek van 60°. Zie onderstaande illustratie. Er moet dan wel rekening worden gehouden dat de warmtepomp minimaal 1 uur rechtop heeft gestaan alvorens hij wordt opgestart.

6. Installatie van de warmtepomp

6.3 Enkele voorbeelden van warmtepomp opstellingen

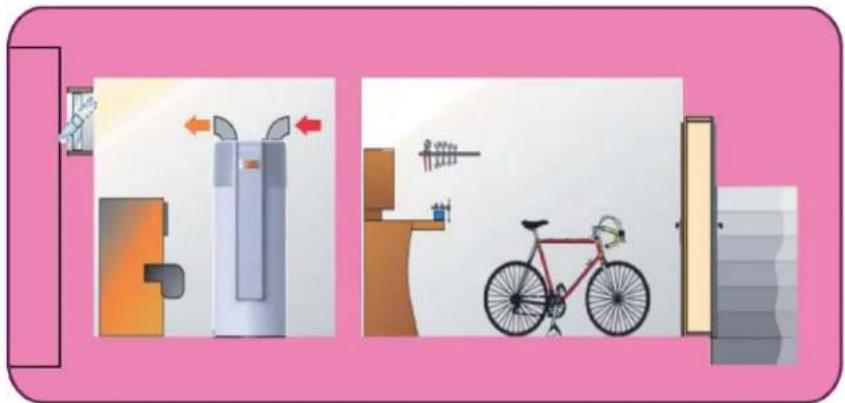

1 Afval warmte is gratis

Als de warmtepomp wordt opgesteld in een ruimte waar reeds een ander toestel staat opgesteld kunnen we profiteren van de restwarmte in deze ruimte.

2 Ontvochtigen in recirculatie mode

Als de warmtepomp de lucht aanzuigt en uitblaast in dezelfde ruimte dan zal de luchtvochtigheid in deze ruimte dalen door het drogen van de gecirculeerde lucht door de warmtepomp. Ook de temperatuur in deze ruimte zal dalen.

Let op: Indien er verleng slangen of buizen aan de uitblaasopening worden gemonteerd dienen deze altijd thermisch geïsoleerd te zijn omdat er anders condenswater kan ontstaan op de buitenkant van de buis of slang.

6. Installatie van de warmtepomp

6.3 Enkele voorbeelden van warmtepomp opstellingen

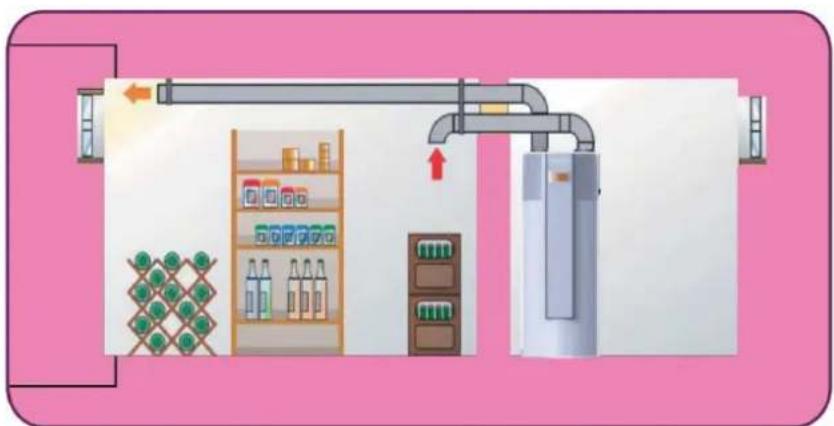

3 Koelen en ontvochtigen in recirculatie mode

De warmtepomp kan worden opgesteld in een aangrenzende ruimte van waaruit de lucht wordt aangezogen. Indien de lucht wordt teruggeblazen in deze zelfde aangrenzende ruimte zal deze worden ontvochtigd en ook tevens worden gekoeld.

4 Variabele luchtaanvoer en afvoer

Onderstaande afbeelding geeft een mogelijkheid weer om de lucht d.m.v. een klep uit verschillende ruimtes aan te zuigen en d.m.v. een klep in verschillende ruimtes uit te blazen.

Let op: Alle afbeeldingen dienen als voorbeeld en om inspiratie op te doen. Overleg vooraf met uw installateur of uw idee of situatie technisch te verwezenlijken is.

6. Installatie van de warmtepomp

6.4 Aandachtspunten bij het aansluiten van het waterzijdige deel.

1 Leg niet teveel bochten in waterleidingen etc. Dit verhoogt onnodig de weerstand in de leiding.
2 Let goed op dat de leiding die gebruikt wordt niet verstopt is en controleer op eventuele lekken bij soldeer verbindingen. De heet water leiding dient geïsoleerd te worden om verbranding te voorkomen.
3 Installeer de verplichte inlaatcombinatie in de koudwater toevoer.
4 De benodigde diameter van de waterleiding dient door een daartoe bevoegde installateur bepaald te worden. De normaal gebruikte diameters zijn 15mm en 22mm.
5 De waterleiding mag zowel van metaal of een flexibel materiaal zijn zolang als de veiligheid en de plaatselijke voorschriften maar gerespecteerd worden.
6 Als het leidingwerk wordt geïnstalleerd moet er goed worden opgelet dat er geen vervuiling in het leidingwerk en aansluitingen van de warmtepomp komt.
7 Bij de inlaat combinatie en de P&T veiligheidsklep kan er water druppelen.
Dit water moet naar het drainage putje worden geleid.
8 Als u een warmtepomp installeert met een solar wisselaar kan het water in de buffertank zeer heet worden. U dient de warm water uitloop te mengen met koud water via een thermostaat mengkraan. Het niet naleven van bovenstaande regel kan ernstige verwondingen en zelfs de dood tot gevolg hebben door het zeer hete uitstromende water.
Zeer gevaarlijk voor kinderen, bejaarden en mensen met een handicap.
Deze regel moet altijd in acht worden genomen.

6.5 Aandachtspunten bij het aansluiten van het elektrotechnische deel.

1 De minimale diameter van de voedingskabel is 3 x 1,5mm
2 Er moet altijd een Electro schakelaar worden gemonteerd om de warmtepomp van het stroomnet te kunnen afsluiten.
3 Als de voedingskabel beschadigd is moet de warmtepomp niet worden aangesloten en dient er een nieuwe voedingskabel door een erkende installateur te worden aangebracht.

6.5 Inspectie van de warmtepomp alvorens proef te draaien

1 Controleer of het buffervat vol met water is alvorens verder te gaan. U kunt dit controleren door de warm water open te draaien en te zien of er water zonder luchtbellen uitkomt.
2 Controleer nogmaals de elektrische aansluitingen en of er spanning aanwezig is.

6.5 Proefdraaien van de warmtepomp

1 Gebruik het touchscreen display om de warmtepomp op te starten.
2 Luister of de warmtepomp een normaal geluid maakt. Hoort u iets vreemds of twijfelt u sluit de warmtepomp dan onmiddellijk af van de elektriciteit.
3 Inspecteer na een tijdje of de watertemperatuur in het buffervat ook stijgt. En zie erop toe dat er geen waterlekken rondom de warmtepomp zichtbaar zijn.
4 Indien er speciale gebruikersparameters dienen te worden ingesteld dient dit te gebeuren door uw installateur. Vraag duidelijke uitleg aan uw installateur nadat de warmtepomp is geïnstalleerd.

7. Bediening warmtepomp d.m.v het touch screen display

7.1 Functies en verklaringen van de touchscreen display

Verklaring van de bedieningssymbolen
Nr symbool Naam			Functie
1 Aan/Uit		het	aan en uit zetten	van de warmtepomp
2 Modus				Voor het instellen van de verschillende bedrijfsmodi of voor het bevestigen van de settings.
3 Klok Vc : instellen van de klok en de timer.
4			Elektrische heater	Voor het aan en uit zetten van de elektrische heater en het instellen van de ventilatiestand
5 Pijl			omhoog	Om een waarde te verhogen
6 Pijl omlaag Om een waarde te verlagen

7. Bediening warmtepomp d.m.v het touch screen display

7.1 Functies en verklaringen van de touchscreen display

Verklaring van degevens symbolen

symbool Naam Verklaring

Verwarmen De unit staat in verwarmings modus

ECO stand De unit staat in ECO modus

Vakantie De unit staat in vakantie modus

Koeling De unit staat in koeling modus (N.V.T.)

Ventilator Laat de stand van de ventilatie zien

Elektrische heater

De elektrische heater is ingeschakeld

Ingestelde temp bereikt De warmtepomp heeft de ingestelde watertemperatuur bereikt en de warmtepomp is uitgeschakeld.

Parameter is instelbaar

Laat zien dat een parameter instelbaar is

Temperatuur

Laat zien dat deze temperatuur niet instelbaar is. Het is eegemeten, waarde.

Timer ON Laat zien dat de warmtepomp automatisch wordt aangeschakeld

Timer OFF Laat zien dat de warmtepomp automatisch wordt uitgeschakeld

Minuten Laat in de display de minuten zien (N.V.T.)

Seconden Laat in de display de seconden zien (N.V.T.)

Graden

Fahrenheit

Graden

Fahrenheit

Kinder

beveiliging

Laat zien dat de temperatuur wordt weergegeven in °C

Laat zien dat de temperatuur word weergegeven in °F

Kinderslotbeverliging

7. Bediening warmtepomp d.m.v het touch screen display

7.2 Het Aan/Uit schakelen van de warmtepomp

Druk op 📷 en hou ingedrukt voor 0,5 seconden in de stand-by stand om de warmtepomp aan te schakelen. U zult nu ook de watertemperatuur in het bovenste gedeelte van het buffervat zien. (fig. 2)

Druk op en hou ingedrukt voor 0,5 seconden in de actieve stand om de warmtepomp uit te schakelen. U zult nu het OFF symbool in de display zien. (fig. 1)

De Aan/Uit knop kan alleen gebruikt worden in de stand-by of actieve stand van de display om de warmtepomp aan of uit te schakelen.

De display is uitgevoerd met een energiebesparende modus. Indien u niets ziet in de display kunt u met uw vinger even denkbeeldig het symbol aanraken. Het display zal dan oplichten.

Fig. 1.

Stand-by stand

Fig. 2.

Actieve stand

7. Bediening warmtepomp d.m.v het touch screen display

7.3 Het selecteren van de juiste bedrijfs modu s

Druk op om de 4 mogelijke bedrijfs modi te selecteren.

Achtereenvolgens kan geselecteerd worden:

De volgende schematische afbeelding lichten het bovenstaande toe.

7. Bediening warmtepomp d.m.v het touch screen display

7.4 Het instellen van de juiste tijd en datum

In de stand-by of actieve stand kunt u als volgt de tijd en datum instellen.

Druk 1x op ☐ en de tijd zal beginnen te knipperen. Druk nogmaals op ☐ en de uren zullen

beginnen te knipperen. Druk op of om de uren juist in te stellen.

Druk op om te bevestigen en de minuten zullen beginnen te knipperen. Druk op

of √ om de minuten juist in te stellen. Druk Ⓤ om te bevestigen.

Ga zo door voor de maand en de dag.

Als er 10 sec geen toets wordt ingedrukt worden alle instellingen opgeslagen.

In het volgende voorbeeld wordt de tijd en datum verandert van 18:30, 4 Aug. naar 17:40, 8 Sept.

7. Bediening warmtepomp d.m.v het touch screen display

7.5 Het instellen van de gewenste watertemperatuur.

In de stand-by of actieve stand kunt u als volgt de gewenste watertemperatuur instellen.

Druk een keer op □ of ▼ om de ingestelde watertemperatuur zichtbaar te maken.

Druk of om deze temperatuur te wijzigen.

Na de wijziging druk om te bevestigen of om te annuleren.

Als er 10 sec geen toets wordt ingedrukt worden alle instellingen opgeslagen.

In het volgende voorbeeld wordt de temperatuur verandert van 50 °C tot 55,5 °C.

7. Bediening warmtepomp d.m.v het touch screen display

7.6 Het instellen van de timer parameters

In de actieve verwarmstand kunt u 2 schakeltijden instellen indien gewenst

De eerste schakeltijd is ON1-OFF1.

De tweede schakeltijd is ON2-OFF2

Het instellen van schakeltijd ON1:

Druk op 📊 en hou vast voor 2 sec tot ON1 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op ▼ of ▲ en stel het gewenste uur in.

Druk nogmaals op 📊 en de minuten zullen beginnen te knipperen

druk op of en stel de gewenste minuten in.

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Schakeltijd ON1 is nu ingesteld

Druk op 📊 en hou zolang ingedrukt tot ON1 begint te knipperen

Het instellen van schakeltijd OFF1:

Druk op en hou zolang ingedrukt tot OFF1 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op √ of ▲ en stel het gewenste uur in.

Druk nogmaals op 📊 en de minuten zullen beginnen te knipperen

druk op of en stel de gewenste minuten in.

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Schakeltijd OFF1 is nu ingesteld

Druk op en hou zolang ingedrukt tot OFF1 begint te knipperen

7. Bediening warmtepomp d.m.v het touch screen display

7.6 vervolg instellen van de timer parameters

Het instellen van schakeltijd ON2:

Druk op 📊 en hou zolang ingedrukt tot ON2 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op ▼ of ▲ en stel het gewenste uur in.

Druk nogmaals op en de minuten zullen beginnen te knipperen

druk op of en stel de gewenste minuten in.

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Schakeltijd ON2 is nu ingesteld

Druk op 📊 en hou zolang ingedrukt tot ON2 begint te knipperen

Het instellen van schakkelstid-PE!

Druk op en hou zolang ingedrukt tot OFF2 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op ▼ of ▲ en stel het gewenste uur in.

Druk nogmaals op 📊 en de minuten zullen beginnen te knipperen

druk op of en stel de gewenste minuten in.

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Schakeltijd OFF2 is nu ingesteld

Druk op en hou zolang ingedrukt tot OFF2 begint te knipperen

In het display zal ON en OFF 1,2 zichtbaar zijn dat is normaal. Als deze zichtbaar

zijn weet u dat de schakeltijden zijn ingesteld.

U hoeft niet alle 2 de schakeltijden in te stellen. Alleen ON1-OFF1 kan ook.

U kunt op dezelfde manier zoals bovenstaand altijd de schakeltijden wijzigen.

7. Bediening warmtepomp d.m.v het touch screen display

7.7 Het wissen van de schakeltijden

Het wissen van schakeltijd ON1:

Druk op en hou vast voor 2 sec tot ON1 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op en schakeltijd ON1 is gewist

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Druk op en hou zolang ingedrukt tot ON1 begint te knipperen

Het wissen van schakeltijd OFF1:

Druk op en hou zolang ingedrukt tot OFF1 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op en schakeltijd OFF1 is gewist

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Druk op en hou zolang ingedrukt tot OFF1 begint te knipperen

7. Bediening warmtepomp d.m.v het touch screen display

7.7 Vervolg wissen van de schakeltijden

Het wissen van schakeltijd ON2:

Druk op 📊 en hou zolang ingedrukt tot ON2 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op 📍 en schakeltijd ON2 is gewist

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Druk op 📊 en hou zolang ingedrukt tot ON2 begint te knipperen

Het wissen van schakeltijd OFF2:

Druk op 📊 en hou zolang ingedrukt tot OFF2 begint te knipperen.

Druk nogmaals op 📊 en de uren zullen beginnen te knipperen

druk op 📍 en schakeltijd OFF2 is gewist

Niets meer indrukken en 10 seconden wachten het scherm komt nu terug in de beginstand

Druk op en hou zolang ingedrukt tot OFF2 begint te knipperen

In het display zal ON en OFF 1,2 niet meer zichtbaar zijn. Als deze niet meer zichtbaar zijn weet u dat er geen schakeltijden zijn ingesteld.

7. Bediening warmtepomp d.m.v het touch screen display

7.8 Het instellen van de datum in vakantie modus.

In de actieve stand dient eerst de vakantie modus te selecteren. Zie par. 7.2

Druk op en hou vast voor 2 seconden. Maand en dag beginnen te knipperen.

Druk nogmaals op en de maand begint te knipperen.

druk op ▼ of ▲ en stel de gewenste maand in.

Druk nogmaals op en de dag begint te knipperen.

druk op ▼ of ▲ en stel de gewenste dag in.

Druk op om alles op te slaan.

Zet de warmtepomp nu in de stand-by stand zodat OFF in de display zichtbaar wordt!!

In het volgende voorbeeld wordt de warmtepomp ingesteld zodat deze 28 Sept. weer opstart.

werkelijke watertemperatuur

7. Bediening warmtepomp d.m.v het touch screen display

7.9 Het instellen van de elektrische heater

De elektrische heater kan ingesteld worden in de stand-by of actieve stand

Druk een keer op m de elektrische heater aan te schakelen.

Het symbol verschijnt in de display.

Druk een keer op m de elektrische heater uit te schakelen.

Het symbol verdwijnt uit het display.

U dient er zich van bewust te zijn dat het verwarmen van het buffervat met het elektrische element veel meer stroomverbruik tot gevolg zal hebben.

Elektrische heater

Het elektrische element is aangeschakeld in de actieve verwarmstand.

De warmtepomp en het elektrische element zullen nu het water tot de gewenste temperatuur opwarmen.

Elektrische heater

Het elektrische element is aangeschakeld in de stand-by stand.

Het elektrische element zal nu alleen het water tot de gewenste temperatuur opwarmen.

7. Bediening warmtepomp d.m.v het touch screen display

7.10 Het instellen van de ventilatie modus

Deze setting kunnen alleen worden ingesteld bij de warmtepomp modellen zonder solarcircuit. Modellen 200LD en 300LD

In de actieve stand druk 1x op en hou vast voor 2 seconden.

De ventilator zal nu op lage snelheid doordraaien als de gewenste watertemperatuur is bereikt.

Het symbool ✦ zal nu zichtbaar zijn in het display.

In de actieve stand druk nogmaals op en hou vast voor 2 seconden.

De ventilator zal nu op hoge snelheid doordraaien als de gewenste watertemperatuur is bereikt.

Het symbool ✉ zal nu zichtbaar zijn in het display.

In de actieve stand druk nogmaals op en hou vast voor 2 seconden.

De ventilator zal nu stoppen als de gewenste watertemperatuur is bereikt.

E is geen ventilatiesymbool zichtbaar in het display

Verklaring van de ventilatie symbolen

(Draaiend) De ventilator draait nu op volle snelheid.

(Draaiend) De ventilator draait nu op lage snelheid.

(stilstaand) De ventilator zal op hoge snelheid gaan ventileren als de gewenste watertemperatuur is bereikt.

(stilstaand) De ventilator zal op lage snelheid gaan ventileren als de gewenste watertemperatuur is bereikt.

7. Bediening warmtepomp d.m.v het touch screen display

7.11 Het instellen van de kinderbeveiliging

Uw warmtepomp is uitgevoerd met een kinderbeveiliging.

Inschakelen kinderbeveiliging.

Druk op en hou vast voor 5 seconden om de kinderbeveiliging in te schakelen.

Het symbol zal nu zichtbaar zin in het display

Er kunnen nu geen instellingen worden gemaakt

Bij een foutmelding kan de pomp normaal bediend worden

Uitschakelen kinderbeveiliging

Druk op en hou vast voor 5 seconden om de kinderbeveiliging uit te schakelen.

Het symbol zal nu niet meer zichtbaar zin in het display

Er kunnen nu gewoon instellingen worden gemaakt

8. Onderhoud en storingscodes

8.1 Onderhoud van de warmtepomp

Controleer de watertoevoer en de ventilatieopeningen regelmatig.
Als er een waterfilter is geinstalleerd dient deze regelmatig gecontroleerd te worden op vervuiling.
Vuil water kan de warmtepomp onherstelbaar beschadigen.
Controleer in de wintertijd ook of de watertoevoer niet bevroren is.
De warmtepomp dient in een schone en droge ruimte te staan. Maak de verdamper regelmatig schoon.
Een vervuilde verdamper leid tot een hoog energieverbruik en kan op termijn de warmtepomp onherstelbaar beschadigen.
Controleer regelmatig op lekken bij de verschillende aansluitingen van de warmtepomp.
Als u een lek ziet dient het lekkende onderdeel zo spoedig mogelijk vervangen te worden.
Controleer de spanningstoevoer en elektrische bekabeling regelmatig.
Let erop dat alles goed is aangesloten en er geen kabels op een vochtige vloer liggen of anderzijds zijn blootgesteld aan vocht.
Als de warmtepomp voor een lange tijd niet wordt gebruikt dient het water uit het buffervat te worden
afgelaten. Gebruik hiervoor het drainagepunt aan de onderzijde van het buffervat. Deze methode voorkomt ook dat de lege warmtepomp zal bevriezen als deze is opgeslagen of niet wordt gebruikt.
Als de warmtepomp weer wordt opgestart dient deze volledig te worden geïnspecteerd.
Sluit nooit zomaar de stroomtoevoer af indien u de warmtepomp onregelmatig gebruikt.
U loopt het risico op vorstschade.
De condenswater afvoer dient ieder half jaar geïnspecteerd te worden op verstoppingen of vervuilingen
Verstoppingen of vervuilingen dienen onmiddellijk te worden gereinigd
De staat van de Magnesium Anode dient elk jaar gecontroleerd te worden. Er dient minimaal eens per
2 jaar een nieuwe magnesium anode gemonteerd te worden.
Voor het demonteren van de magnesium anode dient de koudwater toevoer te worden afgesloten.
Het water uit het buffervat dient zover te worden afgelaten dat het onder het niveau van de montage opening van de anode is gezakt.
De anode kan nu veilig verwijderd worden en geïnspecteerd of vervangen worden.

8. Onderhoud en storingscodes

8.2 Storingscodes

Foutomschrijving	display code	Oorzaak Oplossing
Bodem tank temp. fout	P01	De bodem water temp. sensor is defect of heeft los contact	Controleer of vervang bodem sensor
Top tank temp. fout	P02	De topwater temp. sensor is defect of heeft los contact	Controleer of vervang top sensor
Buiten temp fout	P04	De buitenlucht temp. sensor is defect or deert fbs'contact	Controleer of vervang buitenlucht sensor
condensor temp fout	P05	De condensor temp. sensor is defect of heeft los contact	Controleer of vervang condensor sensor
Verdamper temp fout	P07	De verdamper temp. sensor is defect of heeft los contact	Controleer of vervang verdamper sensor
Anti vries temp fout	P09	De anti vries temp. sensor Controleer of vervang is defect of heeft los contact buiten temp. sensor
Hoge druk beveiliging	E01	De condensordruk is te hoog. Of druksensor is defect	Controleer de hoge druk en de hogedruk sensor
Lage druk beveiliging	E02	De verdamperdruk is te laag. Of druksensor is defect	Controleer de lage druk en de lage druk sensor
Water ,flow beveiliging	E03 N.V.T. N.V.T.
Electr.heater oververhitting	E04 Water flow volume te laag Controleer het water flow volume
Anti vries protectie	E07 Water flow volume te laag Controleer het water flow volume
Anti vries protectie 1	E19 N.V.T. N.V.T.
Anti vries protectie 2	E29 N.V.T. N.V.T.

Attentie!!!

Reparaties aan de warmtepomp mogen alleen worden uitgevoerd door een gekwalificeerde Installateur of monteur.

De garantie op de warmtepomp vervalt automatisch indien van bovenstaande wordt afgeweken.

9. Circuit board aansluitingen

9.1 Aansluitingen PCB I/O poort

Nr.	Symbool Poort definitie
1	OUT1 Compressor output (220-230VAC)
2	OUT2 Heater Output (220-230VAC)
3	OUT3 Vier weg klep (220-230V)
4	OUT4 Hoge snelheid ventilatie/circulatiepomp (220-230VAC)
5	OUT5	Lage snelheid ventilatie/circulatiepomp, solarpomp, Recovery pomp (220-230VAC)
6	AC-N Aarde
7	NET GND 12V Touchscreen display
8	DIO1 GND Remote aan/uit
9	DI02 GND	Oververhitting protectie
10	DI03 GND	Lage druk protectie
11	DI04 GND	Hoge druk protectie
12	DI05 GND	Reserve
13	DI06 GND	Flow switch protectie
14	AI01 GND	Lage buitentemperatuur protectie (input)
15	AI02 GND	Temperatuur sensor bodem van buffervat (input)
16	AI03 GND	Temperatuur sensor top van buffervat (input)
17	AI04 GND	Condensor temp/Anti vries sensor (input)
18	AI05 GND	Verdamper temperatuur sensor (input)
19	AI06 GND	Solar temperatuur sensor (input)
20	CN6	Running indicator Circulatie/solar pomp
