GEBRUIKSAANWIJZING M-50-4628.020 Maxxfrost

Gebruikershandleiding

IJsblokjesmachine

Model 4628.012 M-26

4628.020 M-50

Onze automatische ijsblokjesmachines uit de Maxxfrost M-serie hebben een kubusvormig ontwerp, een afgerond voorpaneel en een afgeronde deur (of een roestvrijstalen plat voorpaneel en een platte deur) voor een mooie optische verschijning. De ijsblokjesmachine heeft diverse nuttige eigenschappen, zoals snel ijs maken, een grote ijscapaciteit, mooie vormen en een snelle uitgifte van ijs. De waterinvoer, de vulling met water, het maken van ijs, de wateruitvoer en de uitgifte van het ijs zijn allemaal automatisch gecontroleerde processen, zodat er continu ijs kan worden gemaakt. Bij een tekort aan water of een teveel aan ijs zal de bijbehorende indicator op het bedieningspaneel oplichten en zal de ijsblokjesmachine direct automatisch worden stilgezet. De ijsopslag heeft een behuizing van PU-schuim voor een goede isolatie; hiermee wordt voorkomen dat het ijs smelt.

OPMERKINGEN VOORAF

1. Zorg er bij het transport voor dat de behuizing niet in een hoek groter dan 45° wordt vervoerd.

Zet de ijsblokjesmachine bij problemen met de compressor of het koelsysteem niet op zijn kop.

1. Bij het eerste gebruik of bij een gebruik na lange tijd van inactiviteit is het ijs de eerste twee keer niet eetbaar; de ijsblokjesmachine voert eerst een zelfreinigingsproces uit.
2. De ijsblokjesmachine moet op een horizontale en stevige bodem worden geplaatst, op voldoende afstand van warmtebronnen en corrosieve gassen. Rond de ijsblokjesmachine moet tenminste 150 mm ruimte zijn voor een goede ventilatie.
3. Pas de voeten van de ijsblokjesmachine aan op de plek waar u hem neerzet, anders heeft dit effect op het waterniveau en dus ook op de vorm van het ijs. Bij het eerste gebruik van de ijsblokjesmachine moet u 12 uur wachten nadat u het apparaat heeft geplaatst.
4. De wateruitvoer moet lager liggen dan de behuizing, zodat er eenvoudig water kan worden afgevoerd.
5. De losse afvoer met drie palen moet worden gebruikt en deze moet stevig staan.

ONDERDELEN

1. Aan-uitknop 2. Displaypaneel
3. Voorpaneel 4. Deur
5. Bewegende ijshouder 6. IJsopslag
7. IJshendelsensor 8. Stroomkabel
9. Ventiel waterinvoer 10. Waterafvoer
11. Ondervoet

GEBRUIKSAANWIJZING

1. Haal de ijsblokjesmachine uit de verpakking en verwijder vervolgens de ijsschep, de aan- en afvoerleidingen en de afdichtringen uit de houder in de ijsblokjesmachine waar deze voor het transport in zijn verpakt.
2. Plaats de ijsblokjesmachine op een goed geventileerde plek met minimaal 150 mm tussen de ijsblokjesmachine en de muren, het plafond etc. De ijsblokjesmachine moet waterpas staan en op voldoende afstand van alle warmtebronnen.
3. Sluit een uiteinde van de φ12mm-leidingen van flexibel plastic aan op de waterafvoer aan de achterkant van de machine. Het andere uiteinde van de leiding moet worden aangesloten op een werkende afvoerpijp of op een geschikte container voor de opvang van het afvalwater.
4. Sluit de bijgevoegde 3/4"-waterleiding aan op een drinkwateraansluiting en sluit vervolgens het andere uiteinde aan op de wateraanvoer aan de achterkant van de machine. Maak bij het aansluiten van deze leiding gebruik van de bijgevoegde afdichtringen om het risico op lekkage te verkleinen. De waterdruk moet minimaal 1 kg/cm² of 14,7 psi bedragen en maximaal 8 kg/cm² of 117 psi.
5. Sluit de stekker aan op het elektriciteitsnet en druk vervolgens op de groene aan-uitschakelaar om de ijsblokjesmachine aan te zetten. Het groene "actief"-lampje zal oplichten. De ijsblokjesmachine begint nu te werken.
6. De ijsblokjesmachine zal volledig automatisch werken tot het ijs uit de houder wordt verwijderd: wateraanvoer – ijs maken – ijsuitgifte – ijsopslag.
7. Als de opslaghouder vol zit met ijs zal de "ijs vol"-indicator op het displaypaneel oplichten en zal de ijsblokjesmachine automatisch stoppen. Haal het ijs uit de opslaghouder, wacht vijf minuten en start de ijsblokjesmachine vervolgens opnieuw.
8. Wanneer de wateraanvoer beperkt of onmogelijk is zal het "waterniveau laag"-lampje oplichten. De ijsblokjesmachine zal automatisch stoppen. Wanneer de wateraanvoer weer in orde is, kunt u na vijf minuten wachten de ijsblokjesmachine opnieuw starten.

ONDERHOUD

1. Wanneer de compressor stopt vanwege watertekort, te veel ijs, geen stroom et cetera, start het apparaat dan niet meteen opnieuw. Wacht vijf minuten om de compressor te beschermen.
2. Controleer regelmatig de aansluitingen van de wateraan- en afvoer en voer het kleine overschot aan water dat kan onstaan af.
3. Als de ijsblokjesmachine lang niet zal worden gebruikt, schroef dan de plastic afvoeraansluiting aan de achterkant van de ijsblokjesmachine eraf om het overtollige water af te voeren. Schroef deze er vervolgens weer aan.

Reinig de binnenkant van de ijshouder met een schone doek.

1. Let er bij het aansluiten en het verwijderen van de stekker uit het stopcontact op dat u de stekker zelf vastpakt (dus niet de stroomkabel). Ook moet er niet te veel met de kabels worden gesleept.

2. Maak de ijsblokjesmachine en de

wateraanvoer elke maand schoon. Haal voor het schoonmaken de stroom van het apparaat.

(getest bij een omgevingstemperatuur van 15°C en een kraanwatertemperatuur van 10°C)

Model	IJscapaciteit per 24 uur	Klimaat	Energieklasse	Stroominvoer (W)	Afmetingen L×D×H (mm)
M-26	26 kg	N	I	220	420×528×655
M-50	50 kg	N	I	280	496×610×792

De specificaties kunnen zonder voorafgaande kennisgeving worden aangepast. Controleer voor de zekerheid het typeplaatje.

HULP EN ONDERSTEUNING (voor gebruikers en monteurs)

Haal voor het uitvoeren van de onderstaande controles de stroom van de ijsblokjesmachine.

PROBLEEM	OORZAAK	OPLOSSING
ijsblokjesmachine werkt niet.	1. Het voltage valt niet binnen het benodigde bereik.2. De omgevingstemperatuur is lager dan 10° C.	1. Stop de ijsblokjesmachine en herstart deze wanneer het voltage weer normaal is.2. Probeer het opnieuw bij een omgevingstemperatuur die hoger is dan 10° C.
Watertekort-indicator licht op.	1. Watertekort vanuit het wateraanvoersysteem.2. Waterventiel beschadigd.3.Kraanwaterdruk te laag.	1. Controleer de wateraanvoer. Start de ijsblokjesmachine opnieuw zodra deze in orde is.2. Controleer het waterventiel.3. Zorg ervoor dat de kraanwaterdruk hoger is dan 1 kg/cm 2
Compressor werkt niet.	1. Watertekort.2. IJsopslag vol.	1. Controleer het wateraanvoersysteem (waterventiel en wateraanvoerleiding).2. Verwijder wat ijs.
Compressor werkt, maar er wordt geen ijs gemaakt.	1. De koelvloeistof lekt.2. Het koelsysteem wordt geblokkeerd.	1. Vul de koelvloeistof aan en controleer nogmaals op lekkage.2. Vul aan met N 2 om te controleren of het systeem geblokkeerd is en vervang de droger-filter.3. Vervang het spoelventiel.4. Controleer of de ventilator werkt.
De ijsuitgifte verloopt moeizaam of werkt helemaal niet.	1. De water- of omgevingstemperatu ur is te laag.2. Het spoelventiel is beschadigd.	1. Controleer of de omgevingstemperatuur te laag is (lager dan 10° C) en of de watertemperatuur te laag is (lager dan 7° C)2. Vervang het spoelventiel.
De probleemindicator licht op.	De wateropslag draait niet.	Haal de stroom van het apparaat, controleer de kantelmotor en de gerelateerde systemen. Herstart de machine 3-5 minuten later.

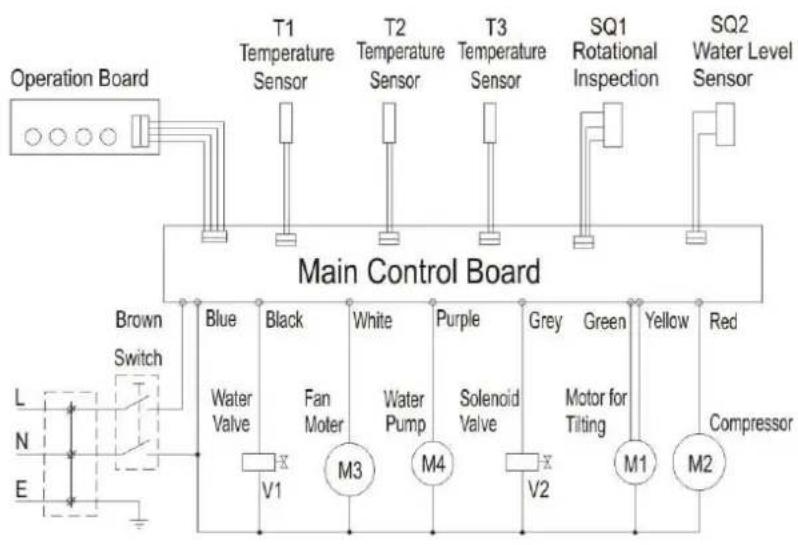

SCHAKELSCHEMA

M-26

M-50

BEGRIPPEN

Operation Board Bedieningspaneel
Temperature Sensor Temperatuursensor
Rotational Inspection Rotatie-inspectie
Water Level Sensor Waterniveausensor
Main Control Board Hoofdbedieningspaneel
Brown Switch Bruine schakelaar
Blue Blauw
Black Zwart
White Wit
Purple Paars
Grey Grijs
Green Groen
Yellow Geel
Red	Rood
Water Valve	Waterventiel
Fan Motor	Ventilatormotor
Water Pump	Waterpomp
Solenoid Valve	Spoelventiel
Motor for Tilting	Kantelmotor
Compressor	Compressor
