Producttype	Grasmaaier (gazonmaaier)
Merk	VIKING
Model	MB 555 BS
Motor	Benzinemotor (4-takt, vermogen ca. 3,5-4,0 kW)
Aandrijving	Zelfrijdend (achterwielaandrijving)
Snijbreedte	55 cm
Maaihoogte	Centraal verstelbaar (ca. 30-80 mm, 7 standen)
Grasopvang	Opvangbak (ca. 80 liter, kunststof)
Uitvoeropties	Opvang, mulch, zijwaartse uitworp
Gewicht	Ca. 45 kg
Afmetingen (L×B×H)	Ca. 170 × 60 × 110 cm (met duwbeugel)
Wielmaat	Voor 200 mm, achter 280 mm (kogellager)
Motorsysteem	Start met trekkoord (rekstart) of elektrische start (optioneel)
Geluidniveau	Ca. 96 dB(A) (garandeert gehoorbescherming)
Trillingen	Ca. 7 m/s² (hand-arm)
Veiligheidskenmerken	Dodemanshendel (motor stopt bij loslaten), messenbrem
Onderhoud	Olieniveau controleren, mes slijpen, luchtfilter reinigen, bougie vervangen
Brandstoftank	Inhoud ca. 1,5 liter (loodvrije benzine)
Garantie	2 jaar (conform wetgeving)

Veelgestelde vragen - MB 555 BS VIKING

Hoe start ik de VIKING MB 555 BS grasmaaier?

Zorg dat de brandstoftank voldoende benzine heeft en de olie op peil is. Trek de startkabel langzaam tot u weerstand voelt, trek dan krachtig door. Bij koude motor, gebruik de choke.

Wat is de juiste maaihoogte voor mijn gazon?

Stel de maaihoogte in op ca. 40-50 mm voor normaal gras. Bij droogte of eerste maaibeurt, kies een hogere stand (70-80 mm). Gebruik de centrale hoogteverstelling.

Hoe onderhoud ik het mes van de grasmaaier?

Controleer het mes regelmatig op slijtage en beschadigingen. Laat het mes minstens één keer per jaar slijpen of vervangen. Draai de bougie los en kantel de maaier naar achteren voor toegang.

Waarom start de motor niet?

Controleer of de dodemanshendel is ingedrukt, de brandstofkraan open staat, en er voldoende benzine en olie is. Vervang een oude bougie of reinig het luchtfilter.

Hoe reinig ik de grasmaaier na gebruik?

Verwijder grasresten van de onderkant en opvangbak met een borstel of water (gebruik geen hogedrukreiniger). Laat de maaier drogen. Smeer bewegende delen licht in.

Kan ik de maaier gebruiken voor mulchen?

Ja, de MB 555 BS heeft een mulchfunctie. Verwijder de opvangbak en sluit de mulchklep (indien aanwezig) of gebruik een mulchset. Mulchen werkt het beste bij droog, kort gras.

Wat is de capaciteit van de graszak?

De opvangbak heeft een inhoud van ca. 80 liter. Leeg de bak tijdig om verstopping te voorkomen. Een volle bak kan het maaien bemoeilijken.

Hoe stel ik de zelfrijdende aandrijving in?

De snelheid van de aandrijving is traploos verstelbaar via een hendel op de duwbeugel. Begin op een lage snelheid en pas aan naar uw loopritme.

Welke olie moet ik gebruiken voor de motor?

Gebruik een hoogwaardige 4-takt motorolie (SAE 30 of 10W-30). Ververs de olie na 25 bedrijfsuren of één keer per seizoen. Controleer het peil voor elke maaibeurt.

Waar vind ik reserveonderdelen voor de VIKING MB 555 BS?

Reserveonderdelen zoals messen, luchtfilters, bougies en riemen zijn verkrijgbaar bij erkende VIKING-dealers of online. Gebruik alleen originele onderdelen voor veiligheid en prestaties.

GEBRUIKSAANWIJZING MB 555 BS VIKING

Hartelijk dank dat u hebt gekozen voor een kwaliteitsprodukt van VIKING.

Dit produkt werd gefabriceerd volgens moderne produktieprocédé's en uitgebreid getest op kwaliteit. Want pas als u tevreden bent met uw grasmaaier is ons doel bereikt.

Mocht u vragen hebben over uw grasmaaier, wend u dan tot uw dealer of direct tot onze verkoopmaatschappij.

Veel plezier met uw VIKING-grasmaaier.

Nikolas Stihl

Directie

Voor uw veiligheid 2

Voorbereidende maatregelen 2
Gedrag bij het grasmaaien 2
Onderhoud en reparaties 3
benzine is giftig en uiterst brandbaar 3

Beschrijvingen van de symbolen 4

Beschrijving van de maaier 5

Onderdelen levering 6

Grasmaaier bedrijfsklaar maken 8

Montage van de grasopvangbox -
MB 500, MB 505/ E/ M/ BS 8
Grasopvangbox leegmaken bij
MB 500, MB 505/ E/ M/ BS 8
Monteren grasopvangzak -
MB 555/ E/ M/ BS, MB 555 PRO 9

Montage duwboom 9

Monteer de steun van MB 555 PRO 10

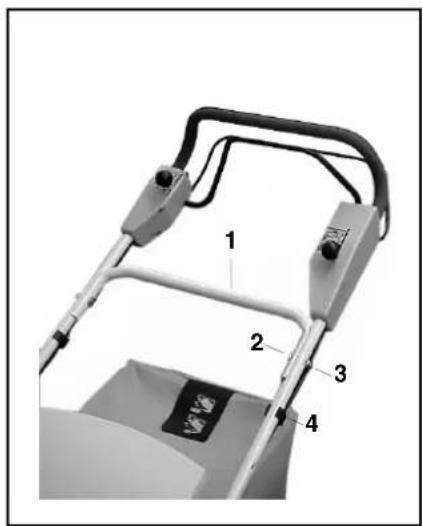

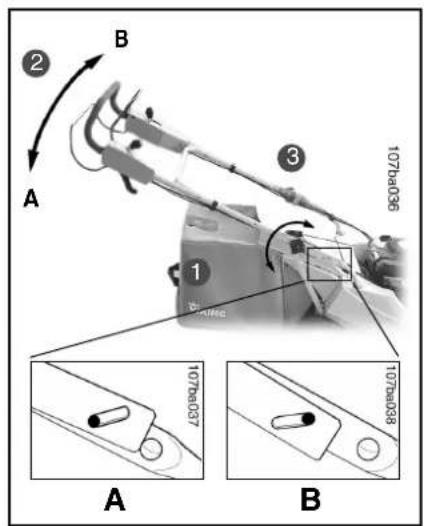

Hoogte-instelling stuur 10

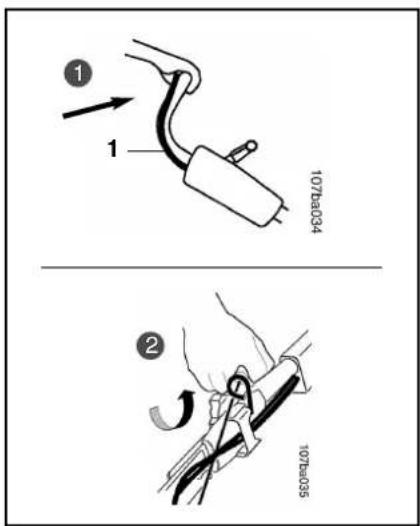

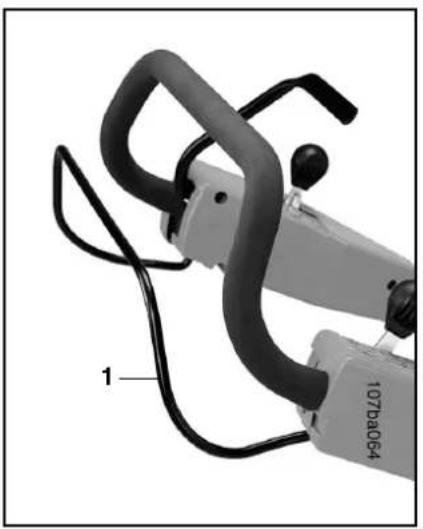

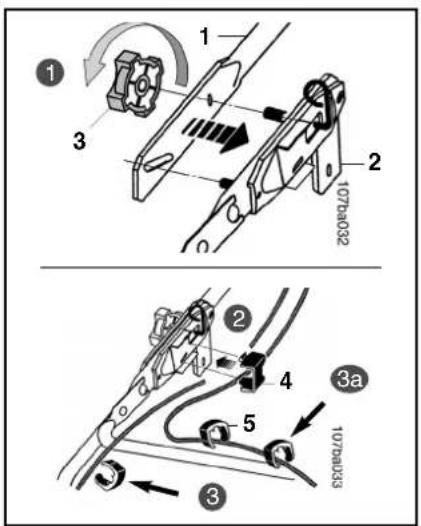

Inhaken van startkabel 10

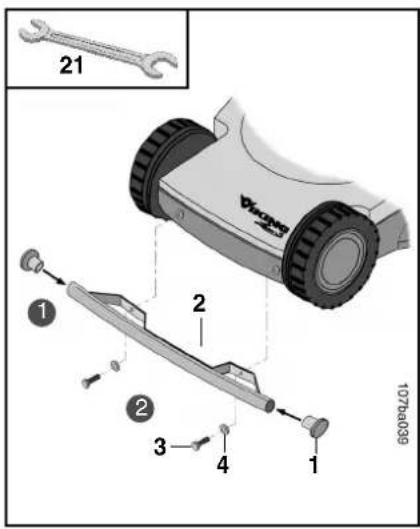

Montage van de bumper - MB 555 PRO 11

Grasopvangbox inhaken 11

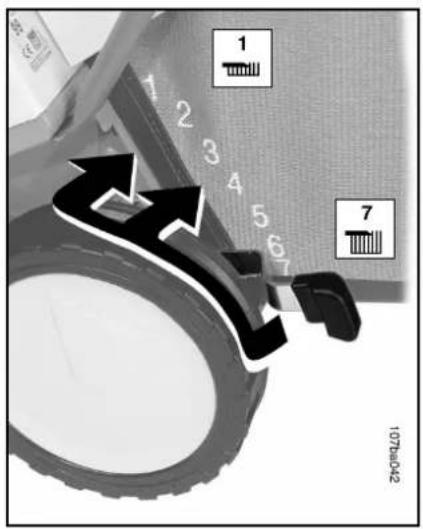

Instellen van de maaihoogte 11

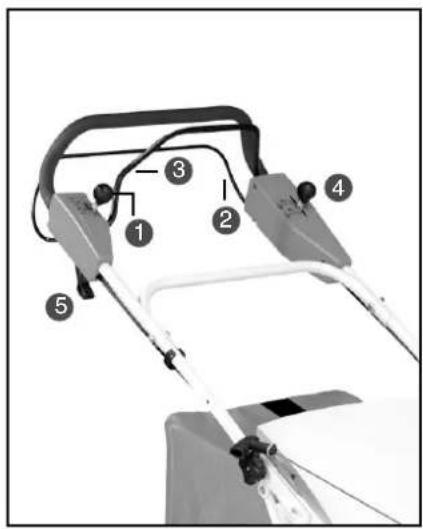

Verstelbare onderdelen aan het

bovenstuk van het stuur 12

Brandstof en motorolie 12

Grasmaaier tot een mulchmaaier ombouwen

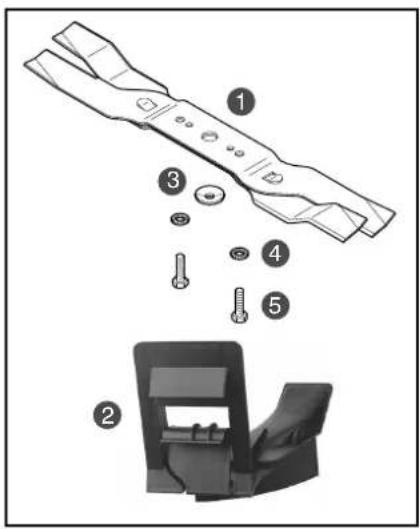

Leveringsomvang -
Kit 50 MS, Kit 55 MS 13

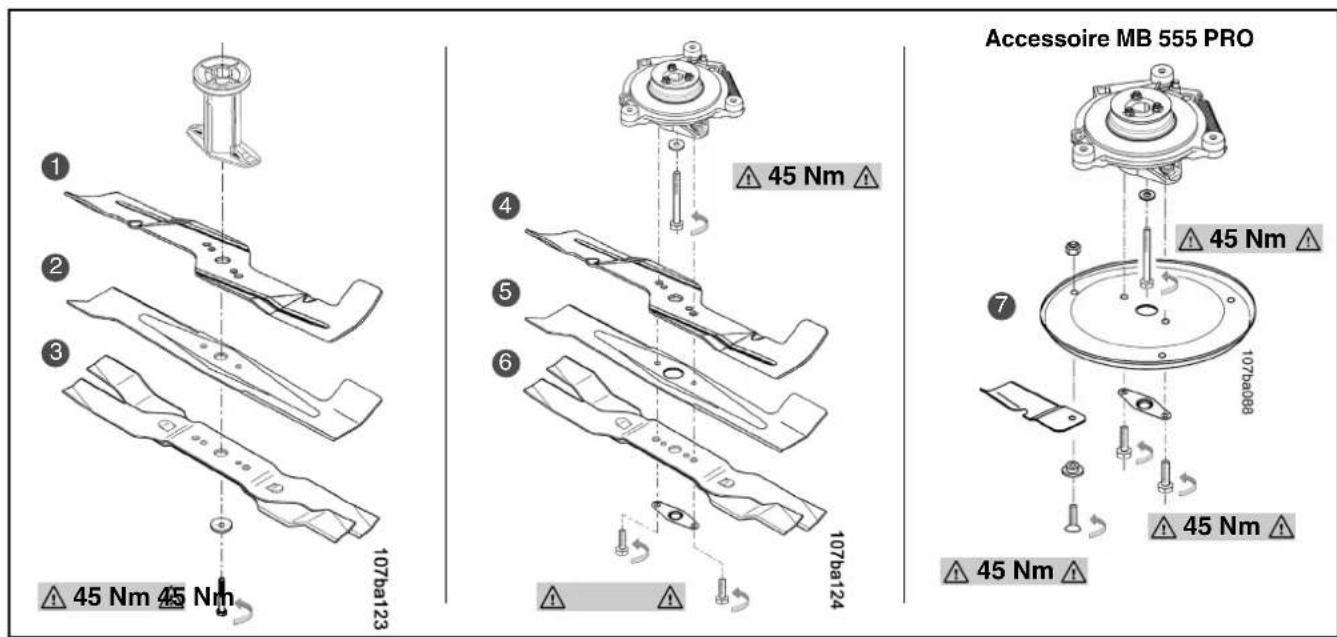

Montage van multimes - Kit 50 MS 13
Montage van multimes - Kit 55 MS 13

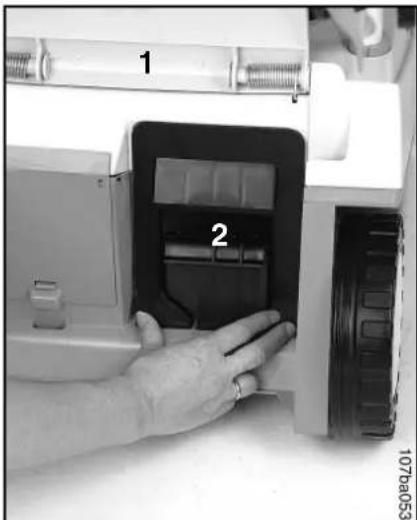

Montage van mulch-hulpstuk 14
Demontage van mulch-hulpstuk 14

Tips bij het maaien en mulch 14

Maaien op hellingen 14

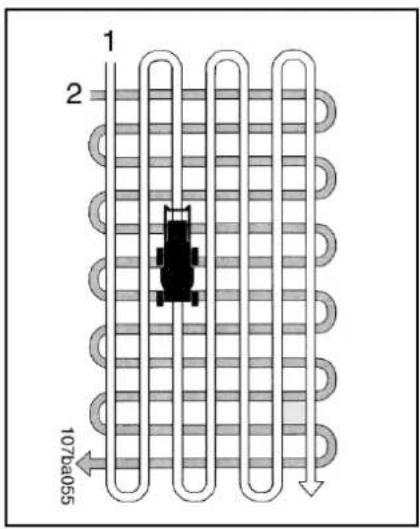

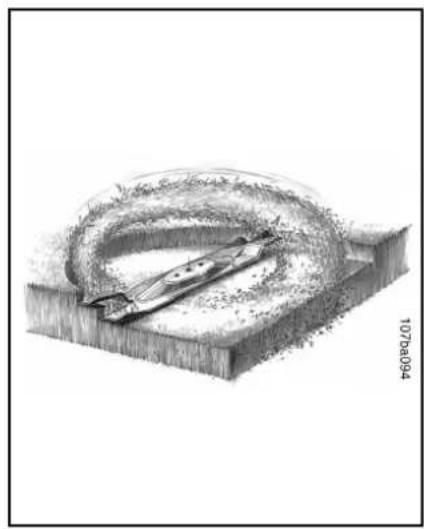

Optimaal maairesultaat 15
Werkvolgorde - mulchwerkzaamheden 15
Werkwijze bij mulchwerkzaamheden 15

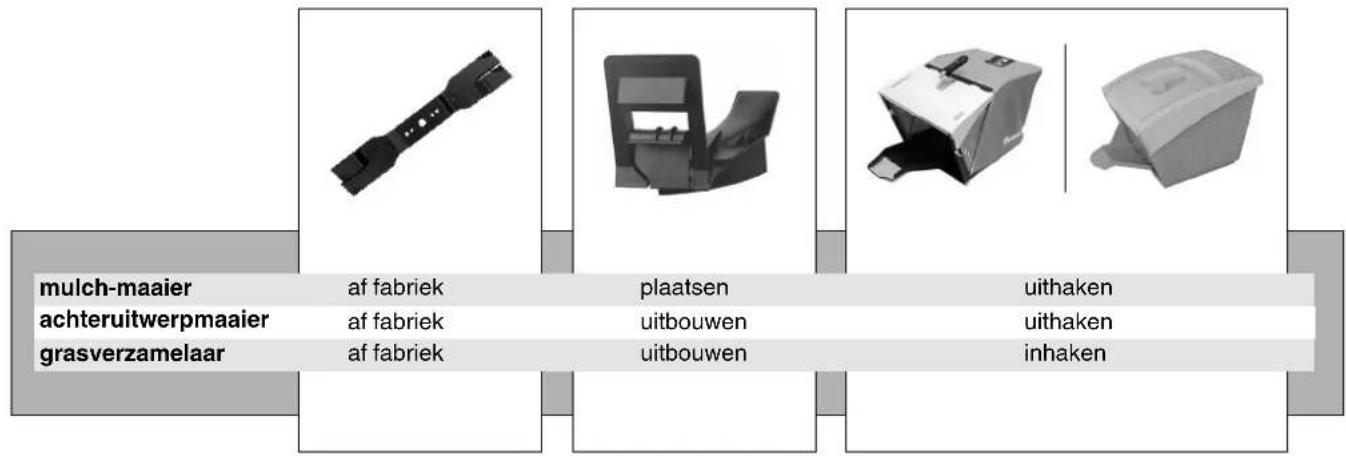

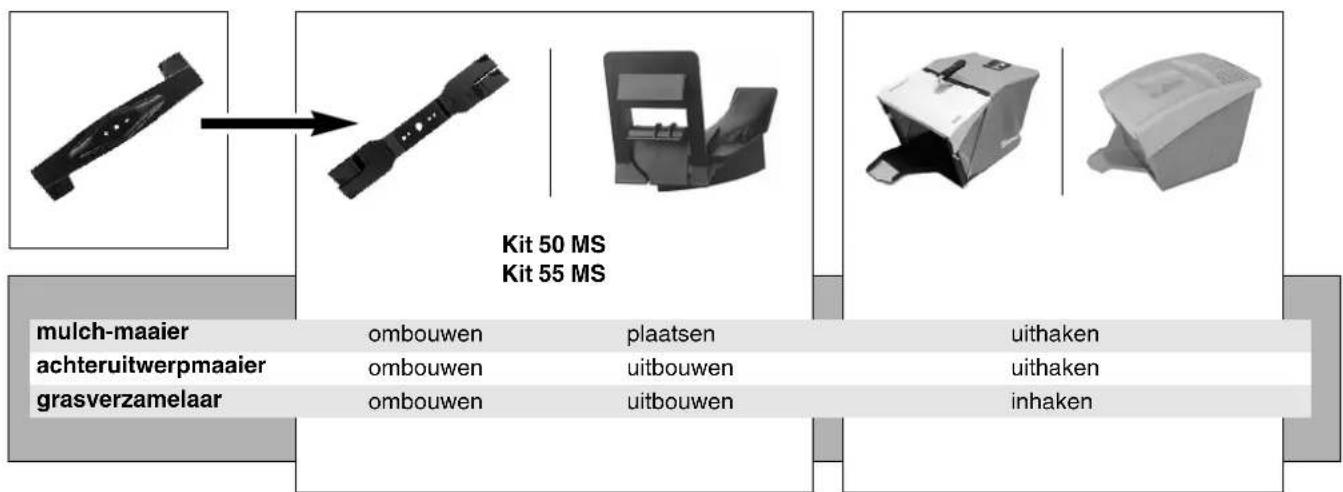

Gebruiksmogelijkheden 16

Veiligheidsvoorzieningen 17

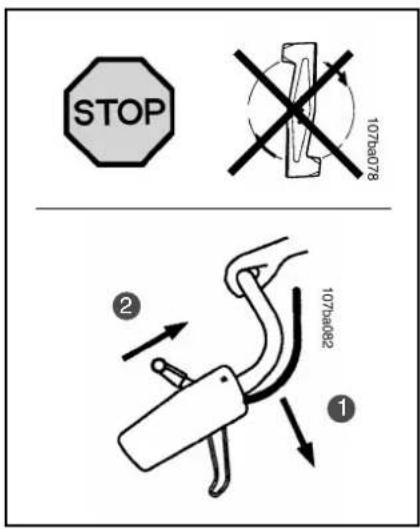

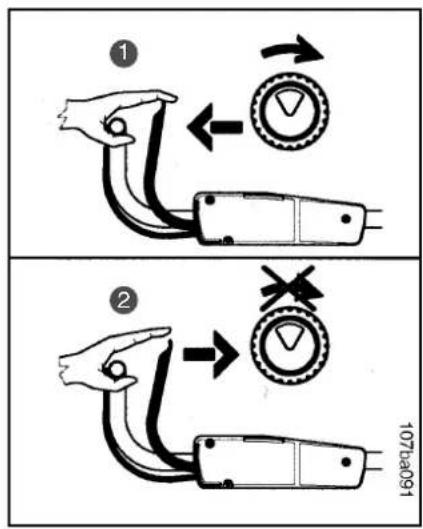

Motorstophendel 17

Koppeling messenrem (BBC) 17

Grasmaaier in bedrijf stellen 18

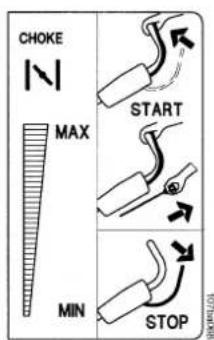

Pictogrammen 18

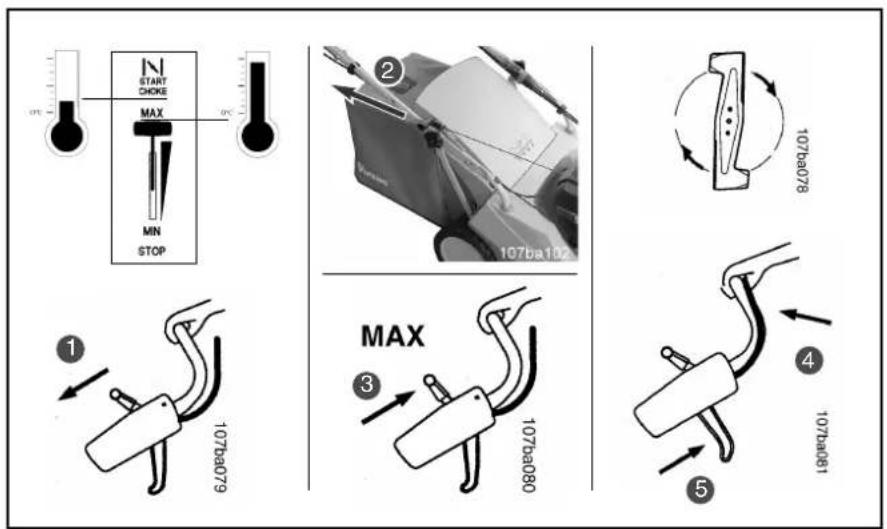

Motor starten bij modellen zonder messenkoppeling 19
Motor afzetten 20
Motor/ messen starten bij modellen
met messenkoppeling 20
Messen/ motor stilzetten 20

Wielaandrijving 21

Grasopvangvoorziening 21

Grasopvangbox leegmaken bij
MB 555/ E/ M/ BS, MB 555 PRO 21

Onderhoud 22

Schoonmaken 22

Slijpen van het mes 22

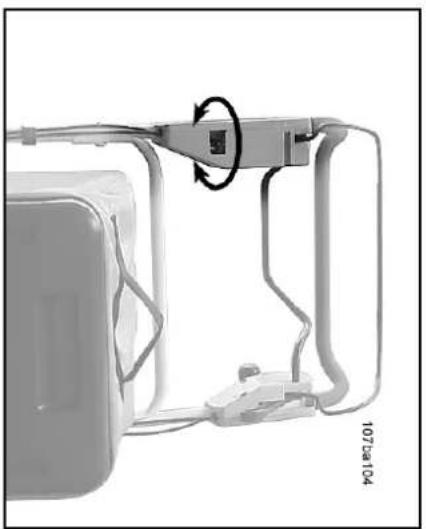

Instellen van de aandrijvingskabel 24

Wielen en wielaandrijving 24

Opbergen 24

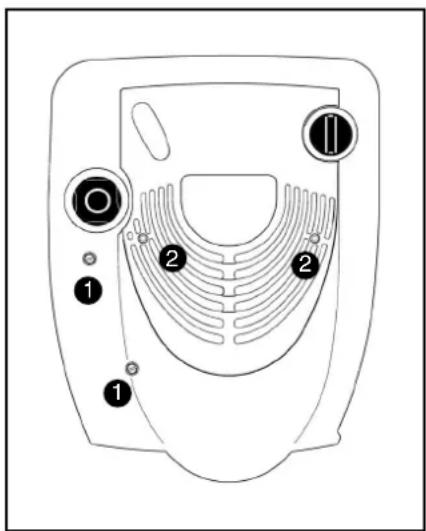

Winterpauze 25

Luchtfilter vervangen 25

Milieubescherming 25

Opsporing defecten 26

Onderhoudsinstructies 30

Certificaat van conformiteit 31

VIKING werkt voortdurend aan de verdere ontwikkeling van zijn produkten.

Wijzigen in de levering qua vorm, techniek en uitrusting moeten wij ons derhalve voorbehouden.

Aan de gegevens en afbeeldingen in deze handleiding kunnen daarom geen aanspraken worden ontleend.

Bij het werken met de grasmaaier dienen deze voorschriften ter voorkoming van ongevallen absoluut in acht te worden genomen. Lees de gehele gebruiksaanwijzing zorgvuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwijzing goed. Maak u vertrouwd met de

bedieningselementen en het gebruik van de machine. Sta nooit toe dat kinderen of andere personen, die de bedieningshandleiding niet kennen, de maaier gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. Maai nooit terwijl er personen, met name kinderen, of dieren in de buurt zijn.

Denk eraan dat degene die de machine bedient of de gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendommen.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met het apparaat worden gewerkt.

Voor de eerste ingebruikname moeten instructies door de verkoper of een andere vakkundige worden gegeven.

De grasmaaier is alleen voor het maaien van gras bestemd. Een andere toepassing is niet toegestaan.

Wegens gevaar voor lichamelijk letsel van de gebruiker mag de grasmaaier niet worden gebruikt voor het

schoonmaken (afzuigen, schoonblazen, sneeuwruimen) van voetpaden of als versnipperaar voor het kleinmaken van snoeiafval van bomen en struiken.

Voorbereidende maatregelen

• Tijdens het maaien moet

altijd vast schoeisel en een lange broek worden gedragen. Maai niet blootsvoets of op lichte sandalen.

• Controleer het hele terrein waarop de grasmaaier wordt gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes kunnen beschadigen.
• Vóór het gebruik moet altijd even op het oog worden gecontroleerd of het mes, de bevestigingsschroef en de totale maai-unit zich in goede staat bevinden.
• Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn en geef altijd de gebruiksaanwijzing mee.
• Neem de voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht.

Gedrag bij het grasmaaien

• Maai het gras niet als het nat is.
• De door de fabrikant op de machine geinstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd, bijv. vastmaken van een schakelhendel aan de duwboom.
• Maai alleen bij daglicht of bij goede verlichting.
• Let altijd op een goede stand bij het maaien op hellingen. Vermijd het maaien op erg steile hellingen.
• Maai alleen stapvoets.

• Maai dwars op de helling, nooit naar boven of naar beneden.

• Wees bijzonder voorzichtig bij het veranderen van richting op de helling.

• Wees bijzonder voorzichtig bij het naar achteren verplaatsen en bij het trekken van de grasmaaier. Gevaar voor struikelen!
• Wees bijzonder voorzichtig als u de maaier moet keren of deze naar u toe trekt.
• Zet de motor af als de maaier bij het transport over andere oppervlakken dan gras omhoog moet worden gekanteld en als u de maaier van en naar het te maaien grasveld transporteert.
• Gebruik de maaier nooit met beschadigde veiligheidsinrichtingen of beschermroosters of zonder gemonteerde veiligheidsinrichtingen, bijv. zonder keerplaat resp. zonder grasopvangbak.
• Alvorens de motor te starten, koppelt u het mes en de aandrijving los (voor zover voorhanden).
• Wees voorzichtig bij het starten of indrukken van de startschakelaar. Let op voldoende afstand van de voeten tot het mes.
• Bij het starten van de motor mag de maai- er niet worden gekanteld.
• Start de motor niet als u voor het grasuit-worpkanaal staat. Open de keerplaat of verwijder de grasopvangbak nooit zolang de motor loopt. Het ronddraaiende mes kan letsel veroorzaken.
• Gevaar voor letsel! Steek nooit handen of voeten langs of onder draaiende delen. Blijf altijd uit de buurt van de grasuitwor-popening.
• De door de duwbomen gegeven veiligheidsafstand dient steeds te worden aangehouden.

• Til of draag nooit een maaier met lopende motor.

• Schakel de motor uit en trek de bougie-dop eraf:

• alvorens blokkeringen los te maken of verstoppingen in het grasuitworpka-naal te verhelpen
• als het mes ergens op is gestoten. Het mes moet worden gecontroleerd op eventuele beschadigingen
• alvorens de maaier te controleren, schoon te maken of werkzaamheden eraan uit te voeren zoals bijv. het verstellen van de maaihoogte
• als de maaier ongewoon sterk begint te vibreren. Onmiddellijke controle is geboden
• als u bij de maaier wegloopt
• alvorens bij te tanken
• Let op het nalopen van het mes; tot stilstand duurt dit enkele seconden.
• Plaatselijke bepalingen kunnen de minimumleeftijd van de gebruiker vastleggen.
• Om brandgevaar te voorkomen dient u motor, uitlaat en batterieijhouder vrij van gras en bladeren te houden.
• Om veiligheidsredenen mag de grasmaaier uitsluitend bij hellingen tot max. 25° worden gebruikt.

Onderhoud en reparaties

Trek vóór alle werkzaamheden aan de grasmaaier de bougie-dop eraf. Voer uitsluitend onderhoudswerkzaamheden uit

die staan beschreven in de bedieningshandleiding.

Ga voor alle andere werkzaamheden naar de VIKING-klantendienst. Gebruik uitsluitend originele onderdelen. Dat geldt in het bijzonder voor messen.

Let bij het vervangen van het snijgereedschap op het juiste type snijgereedschap.

• Zorg ervoor dat alle moeren, pennen en bouten altijd goed vast zitten zodat de maaier zich in een veilige bedrijfstoestand bevindt.
• Mochten het mes of de grasmaaier op een hindernis of op een steen o.i.d. zijn gestoten, dan moet de maaier worden afgezet en moet er een deskundig onderzoek worden uitgevoerd.
• Controleer regelmatig de grasopvanginrichting op slijtage of vermindering van de werking.
• Vervang om veiligheidsredenen versleten of beschadigde onderdelen.

Waarschuwing: benzine is giftig en uiterst brandbaar

• Bewaar benzine uitsluitend in de daarvóór bedoelde tanks.
• Tank alleen buiten bij en rook niet tijdens het bijvullen.
• Benzine moet vûûr het starten van de motor worden bijgevuld. Terwijl de motor loopt of bij een hete machine mag de tankdop niet worden geopend of benzine worden bijgevuld.
• Indien er benzine is overgelopen, mag niet worden geprobeerd om de motor te starten. In plaats daarvan moet de machine worden verwijderd van de plaats waar de benzine is gemorst. Wacht met starten tot de benzinedampen zijn vervluchtigd (droogvegen).
• Om veiligheidsredenen moeten de benzinetank en de tankdop bij beschadiging worden vervangen.
• Laat beschadigde uitlaatpotten vervangen.
• Bewaar de machine nooit met benzine in de tank in een gebouw waarin mogelijkkerwijs benzinedampen in aanraking kunnen komen met open vuur of vonken of kunnen ontbranden.
• Laat de motor afkoelen alvorens u de maaier in gesloten ruimten wegzet.

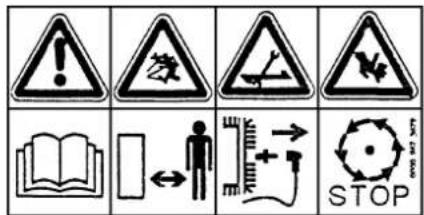

Beschrijvingen van de symbolen

de motor of draai niet teveel toeren.

• De motor mag niet in gesloten ruimten lopen waarin zich gevaarlijk koolmonoxyde kan ophopen.
• Verwijder gras onder de motor.
• Als de tank moet worden leegge- maakt, dient dit buiten te gebeuren (leegrijden).

A

B

C

D

- Verander nooit de basisinstelling van

A Lees vóór het in gebruik nemen van de machine de gebruiksaanwijzing.
B Houd derden uit de buurt van de gevarenzone.
C Trek vóór werkzaamheden aan het mes de bougiedop eraf.
D Messen lopen na.

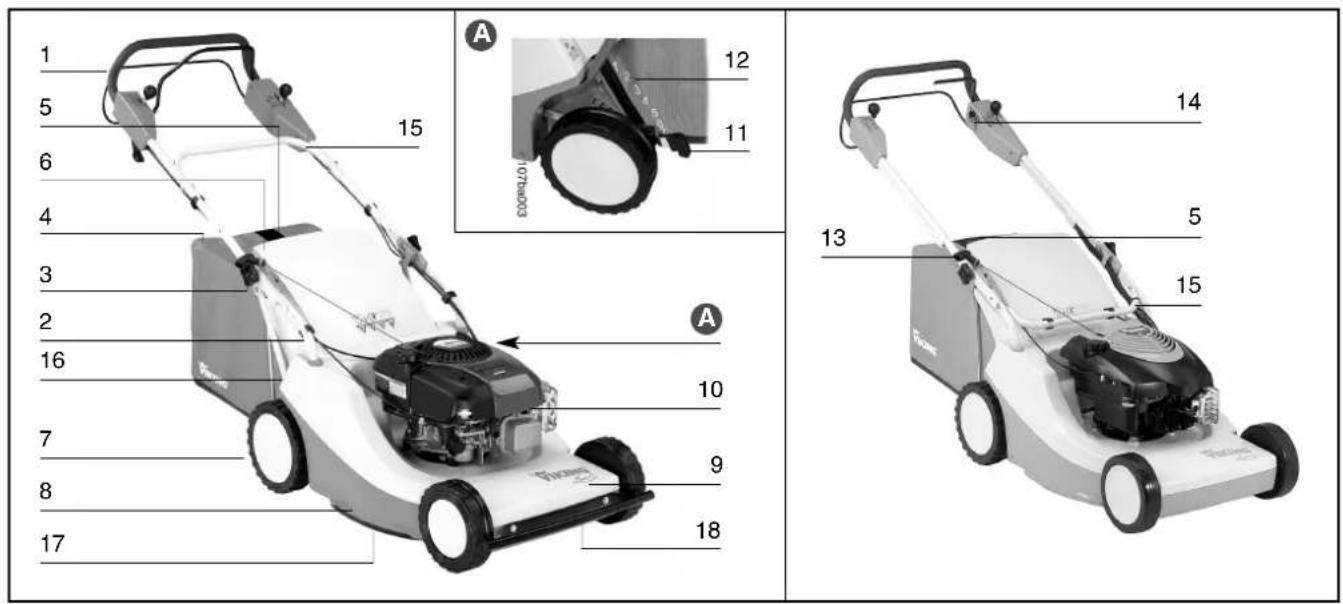

Deze afbeelding geeft de MB 555 PRO weer

Deze afbeelding geeft de MB 555 E weer

1 Stuurbovenstuk met insteldelen
2 Onderstuk duwboom
3 Draaiknop
4 Grasopvangzak
5 Vulhoogte-indicator
6 Grasuitworpklep
7 Wielen
8 Onderste deel huis
9 Bovenste deel huis
10 Motor
11 Centrale hoogteverstelling
12 Weergave hoogteverstelling
13 Startkabel
14 Elektrostart (MB 505 E, MB 555 E)
15 Versterking(MB 555/ E/ BS/ M, MB 555 PRO)
16 Ondersteuning draagarm (MB 555 PRO)
17 Schuurstrip (MB 555 PRO)
18 Bumper (MB 555 PRO)

Pos. Benaming
						MB 500	MB 505	MB 505 E	MB 505 M	MB 505 BS	MB 555	MB 555 E	MB 555 M	MB 555 BS
1	F	r	a	m	e	1	1	1	1	1	1	1	1	1
2	Bovenstuk van de grasopvangbox 1						1	1	1	1	-	-	-	-
3	Opvangzakframe -						-	1	1	1	1		1
4	Opvangzak -						1	1	1		1
5	Strip (Opvangzakframe) -						-	-	1	1	1	1
6	Onderstuk van de grasopvangbox 1						1	1	1	1	-	-	-	-
7	Bout 2	2	2	2	2	-	-		-
8	Draaiknop 2		2	2	2	2	2	2		2
9	Kabelklip 1		2	2	2	2	2	2		4
10	Plug						-	-	-	-	-	-	-	2
11	Bout -		-	-	-	-	-		2
12	Ring -		-	-	-	-	-		2
13	Bumper						-	-	-	-	-	-	-	1
14	Startsleutel						-	-	2	-	-	2	-	-
15	Mulch-hulpstuk						-	-	-	1	-	-	1	-

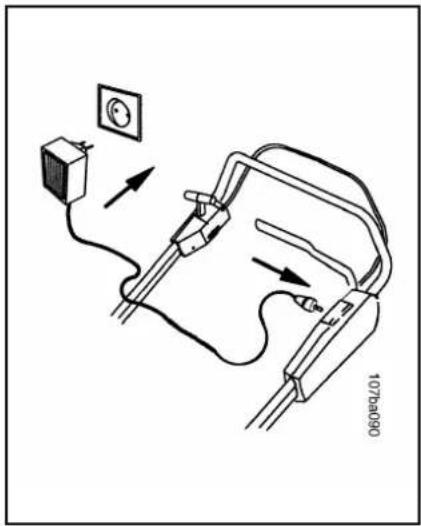

16	Acculader						-	-	1	-	-	1	-	-
17	Beugel - breekbeveiliging kabel						1	2	2	2	2	2	2	2
18	Steeksleutel						1	1	1	1	1	1	1	1
19	Steeksleutel						-	-	-	-	-	-	-	1
20	Versterking						-	-	-	-	-	-	-	1
21	Bout						1	-	-	-	-	-	-	2
22	Moer						-	-	-	-	-	-	-	2
23	Klep						-	-	-	-	1	1	1	1
24	Bedieningshandleiding						1	1	1	1	1	1	1	1
25	Bedieningshandleiding motor						1	1	1	1	1	1	1	1

1	2	3	4	5	6
7	8	9	10	11	12
13	14	15	16	17	18
19	20	21	22	23

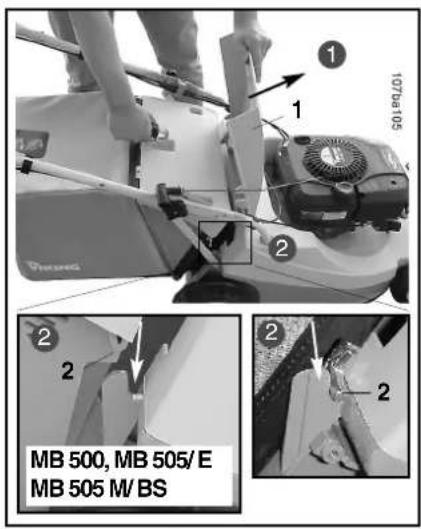

Montage van de grasopvangbox - MB 500, MB 505/ E/ M/ BS

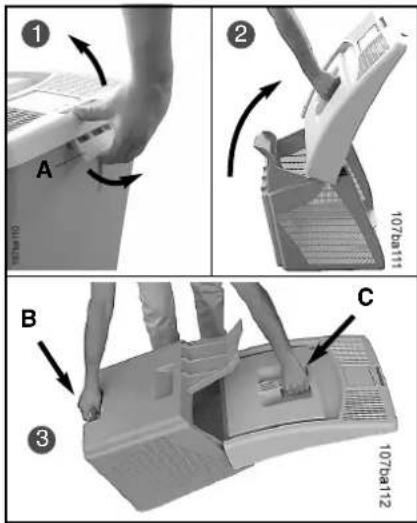

Grasopvangbox leegmaken bij MB 500, MB 505/ E/ M/ BS

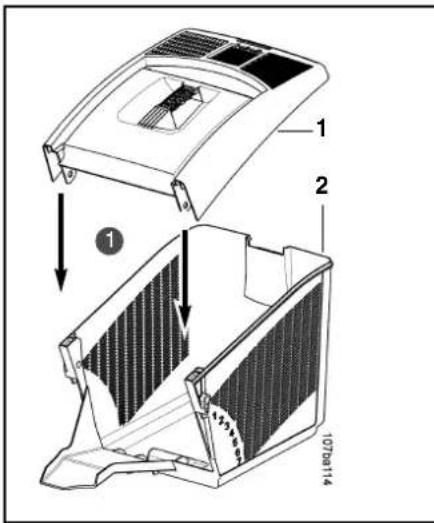

1 Plaats het bovenstuk van de grasopvangbox 1 op het onderstuk van de grasopvangbox 2.

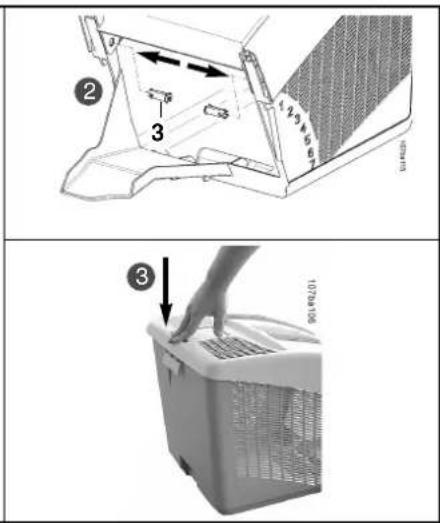

2 Druk beide bouten 3 van binnen door de betreffende openingen.
3 Laat het bovenstuk van de grasopvangbox in het onderstuk van de grasopvangbox klikken door hier licht op te drukken.

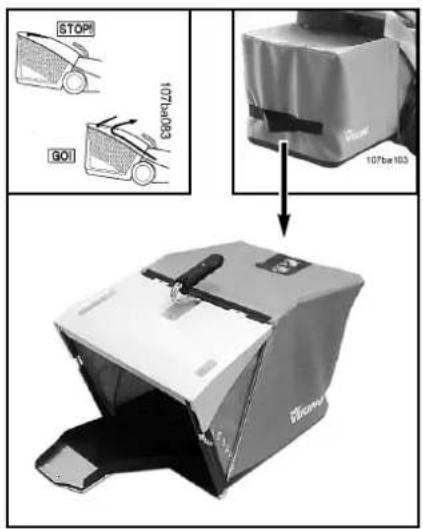

Let op de afbeelding van de weergave van het vulpeil.

Als de weergave van het vulpeil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leeggemaakt.

1 Open de grasopvangbox met behulp van clip A en klap het bovenstuk van de grasopvangbox naar boven open.
2 Klap de gevulde grasopvangbox naar achteren neer.
3 Door de geïntegreerde grepen B en C kan de grasopvangbox goed worden vastgehouden en gemakkelijk worden leeggemaakt.

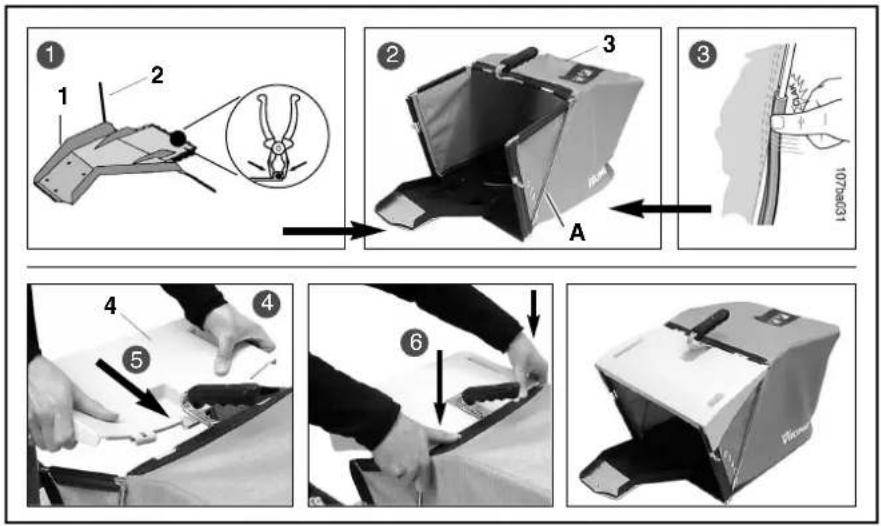

Monteren grasopvangzak - MB 555/ E/ M/ BS, MB 555 PRO

Montage duwboom

1 De lip 1 op het frame van de opvangbox 2 aanbrengen en met een tang* aan de haak vastklemmen (combitang).
2 De nylonstof 3 van de opvangbox over het frame van de opvangbox 2 trekken.

ATTENTIE: Schuif het nylonweefsel 3 van binnen op de steunstangen A van het grasopvangboxframe.

* Tang is niet inbegrepen bij de levering.

3 De geïntegreerde plasticprofielen over het frame van de opvangbox stulpen.
4 Buig klep 4 aan beide kanten open, zoals in de afbeelding wordt getoond.
5 Haak klep 4 aan de grasopvang-box vast.
6 Druk klep 4 aan beide kanten op het grasopvangboxframe tot deze vastklikt.

1 Bovenstuk van draagarm 1 van buiten op beide onderstukken van draagarm 2 aanbrengen. Voorzichtig, geen kabel inklemmen. Draaiknoppen 3 losschroeven.
2 De kabel ter bescherming tegen kabelbreuk met beugel 4 aan het stuur bevestigen.
3 MB 500, MB 505/ E/ M/ BS De kabels met clips 5 aan het onderstuk van het stuur bevestigen.
3a MB 555/ E/ M/ BS De kabels met clips 5 aan versterking bevestigen.

Monteer de steun van MB 555 PRO

Hoogte-instelling stuur Inhaken van startkabel

Schroef voor de montage van de steun 1 het bovenstuk van de draagarm losjes aan het onderstuk van de draagarm.

De hoogte van het bovenstuk van het stuur kan tussen de standen A en B traploos worden versteld.

1 MB 500, MB 505/ E/ M, MB 555/ E/ M: Druk de motorstopbeugel 1 in om de motorrem los te maken.

1 Monteer de steun 1 met de schroeven 2 en moeren 3 aan de draagarm. Draai de draaiknoppen goed vast.

1 De beide draaiknoppen iets losmaken.
2 Het bovenstuk van het stuur kan vervolgens in variabele hoogte worden versteld.
3 Door vastdraaien van beide draaiknoppen wordt het bovenstuk van het stuur in de gewenste stand gebracht.

2 De startkabel lostrekken en in de kabelgeleiding haken.

② Bevestig de kabel langs het bovenstuk van de draagarm met behulp van de kabelclips 4.

MB 555 PRO

1 De pluggen 1 op beide uiteinden van de bumper bevestigen (zie afb.).
② De bumper 2 met beide zeskantbouten 3 en de ringen 4 met een steek-sleutel 21 aan het basisapparaat monteren. Beide bouten zodanig vastdraaien tot de achterkant van de bumper tegen het basisapparaat aan ligt.

Grasopvangbox inhakenMontage van de besten van de maaihoogte

1 De deflectorklep 1 omhoogklappen.
2 De grasopvangbox met de haak 2 in de betreffende openingen aan het apparaat haken.

De deflectorklep 1 weer sluiten.

MB 500, MB 505/ E/ M/ BS

Door licht aandrukken in het bovenstuk van de opvangbox vastklemmen.

Centrale maaihoogteverstelling

De verstelhendel voor de centrale hoogteverstelling zit aan het linker achterwiel.

De verstelhendel eerst licht in de richting van het wiel duwen en daarna in de gewenste stand (= snijhoogte) vastklikken.

Fase 1 = laagste snijhoogte

Fase 7 = hoogste snijhoogte

Attentie! De maaier niet in de laagste snijhoogte starten. De snijhoogte alleen bij stilstaande mes verstellen.

Verstelbare onderdelen aan het bovenstuk van het stuur (bijv. MB 555 PRO)

Vul de motor met olie bij voordat u de grasmaaier voor de eerste keer start (oliepeilstaat)! Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor.

Controle motorolie

Controleer regelmatig het motoroliepeil. Het oliepeil moet zich binnen het gemarkeerde gedeelte van de peilstok bevinden.

Om te meten de peilstok er helemaal in schroeven.

Oliefilter MB 555 PRO:

Bij een gemonteerde oliefilter bedraagt de hoeveelheid olie 0,9 l. Neem contact op met de klantenservice voor het vervangen van de oliefilter (speciaal gereedschap).

2 Brandstof

Gebruik uitsluitend verse brandstof van een goed merk, normale benzine loodvrij.

Grasmaaier tot een mulchmaaier ombouwen - MB 505/ E/ BS, MB 555/ E/ BS/ PRO

Leveringsomvang - Set 50 MS, Set 55 MS

Set 50 MS geschikt voor:

MB 500, MB 505, MB 505 E, MB 505 BS

Set 55 MS geschikt voor:

MB 555, MB 555 E, MB 505 BS, MB 555 PRO

De luchtstroommeter demonteren door de messenbout los te draaien.

De multimes 1 door middel van veerring 3 en bestaande messenbout vast met de messenbus verbinden.

Aanhaalkoppel 45 Nm

De luchtstroommeter demonteren door beide messenbouten los te draaien.

De multimes 1 door middel van beide borgringen 4 en beide messenbouten 5 vast met de messenbus verbinden.

Aanhaalkoppel 45 Nm

1 Multimes
2 Mulch-hulpstuk
3 Veerring (1x)
4 Borgring (2x)
5 Messenbouten (2x)

Tips bij het maaien en mulch

Montage van mulch-hulpstuk

Demontage van mulch-hulpstuk

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon.

Maai het gras bij warm en droog weer niet te kort, omdat anders het gras uitdroogt of door de zon verbrandt en er onaanzienlijk uit ziet!

Met een scherp mes is het maaibeeld mooier dan met een stomp mes. Laat messen daarom regelmatig slijpen (vakhandel).

Maai geen nat gras en maai ook niet bij regen!

Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbak.

1 Uitwerpklep 1 openen
② Mulch-hulpstuk 2 in de uitwerp-tunnel plaatsen.
3 Het mulch-hulpstuk 2 door aandrukken volgens afbeelding vastklikken.
4 Uitwerpklep 1 sluiten.

Om de multimaai er als achteruitwer- pmaaier of als grasverzamelaar (met gemonteerde grasopvangbox) te kunnen gebruiken, moet het mulch- hulpstuk worden verwijderd. De messen hoeven niet te worden omgewisseld.

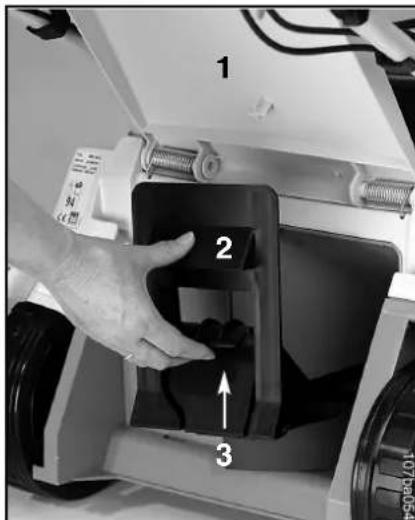

1 Uitwerpklep 1 openen
2 Blokkeerlip 3 op mulch-hulpstuk 2 omhooghalen en mulch-hulpstuk verwijderen.
3 Uitwerpklep 1 sluiten of grasopvangbox inhaken.

Maaien op hellingen

Om voldoende oliesmering voor de 4-takt-motor te garanderen, dient de motor slechts bij een max. helling van 25°te worden gebruikt.

Optimaal maairesultaat Werkwijze bij multivorkvzigardbedauchwerkzaamheden

Om een optimaal maairesultaat te krijgen, moet afwisselend in twee richtingen en met dezelfde snijhoogte worden gemaaid.

Bij zeer hoog gras is het beter om twee keer met verschillende snijhoogtes te maaien.

Met de nieuwe multimeter wordt het gras beetje bij beetje afgesneden en in de behuizing, die door een mulch-hulpstuk wordt afgesloten, tot een fijne biomassa gehakt. Vervolgens wordt het gras in de grasnerf teruggeblazen om te verrotten, d.w.z. met mulch bedekken.

Bij deze procedure moeten de grasresten niet worden weggegooid, omdat het fijngehakte gras in de grasnerf verrot en zodoende de planten de verwijderde voedingsstoffen teruggeeft en ook de bodem beschermt tegen uitdroging.

U bespaart zo tijd en geld voor mest en gietwater.

Voor deze procedure moet snijhoogte 4-7 gekozen worden, omdat op deze snijhoogte het gras het

beste kan worden afgesneden.

De werksnelheid en snij-hoogte moet zodanig worden gekozen, dat het multimes het te maaien gras optimaal kan verkorten en dat er een goed snijresultaat wordt bereikt.

Bij te hoog gras en vochtig weer mag deze maaier niet worden gebruikt.

Gebruiksmogelijkheden van de multimaaier MB 505 M, MB 555 M

Gebruiksmogelijkheden van de standaardmaaier met set 50 MS, set 55 MS MB 500, MB 505/ E/ BS, MB 555/ E/ BS/ PRO

Motorstophendel Koppeling messenrem (BBC)

Deze modellen zijn voorzien van een motorstop.

Bij het loslaten van de motorstop- beugel 1 slaat de motor onmiddellijk af, het maairmes staat binnen drie seconden stil.

MB 505 BS, MB 555 BS/ PRO :

Deze modellen zijn voorzien van een koppeling voor de messenrem (BBC = Blade Brake Clutch).

Door de messenstophendel 1 in te drukken en vervolgens aan de hendel te trekken - messenkoppeling 2 in de richting van de draagarm wordt het mes ingeschakeld, als de motor draait.

Na het loslaten van de messenstopbeugel 1 staat het mes binnen drie seconden stil. De hendel - messenkoppeling 2 springt in de oorspronkelijke stand terug.

ATTENTIE

• Controleer het hele terrein waarop de grasmaaier wordt gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes kunnen beschadigen.
• Benzine moet vóór het starten van de motor worden bijgevuld. Terwijl de motor loopt of bij een hete machine mag de tankdop niet worden geopend of benzine worden bijgevuld.
• Wees voorzichtig bij het starten of indrukken van de startschakelaar. Let op voldoende afstand van de voeten tot het mes.
• Gevaar voor letsel! Steek nooit handen of voeten langs of onder draaiende delen.
• Tijdens het maaien moet altijd vast schoeisel en een lange broek worden gedragen. Maai niet blootsvoets of op lichte sandalen.
• Maai nooit terwijl er personen, met name kinderen, of dieren in de buurt zijn.

ATTENTIE

Pictogrammen - motor/ messen starten, motor/ messenstop - Rijaandrijving

1 Bij koude motor in stand CHOKE. Bij warme motor in stand MAX.
2 Trek de motorstophendel aan het bovenste gedeelte van de duw-boom aan en houd deze vast.

Start de motor niet in hoog gras.

3 Trek de kabel van de starter langzaam tot aan het drukpunt uit, daarna krachtig een armlengte doortrekken.

Herhaal dit tot de motor loopt. Laat de kabel langzaam teruggaan zodat deze door de starter correct kan worden opgerold.

3a MB 505 E, MB 555 E: Draai de contactsleutel naar rechts. Druk niet langer dan drie tot vijf seconden op de starter, houd daar- tussen gelijk lange pauzes aan Laat na het aanspringen van de motor de contactsleutel los. Vermijd het opnieuw starten bij lopende motor.
4 De gashendel vervolgens in de stand MAX brengen.

Voor het stilzetten van de motor de motorstophendel loslaten, motor en messen staan binnen drie seconden stil.

Motor/ messen starten bij modellen met messenkoppeling MB 505 BS, MB 555 BS, MB 555 PRO

Messen/ motor stilzetten MB 505 BS, MB 555 BS/ PRO

Starten van de motor:

1 Bij koude motor in stand CHOKE. Bij warme motor in stand MAX.
2 Trek de kabel van de starter langzaam tot aan het drukpunt uit, daarna krachtig een armlengte doortrekken. Herhaal dit tot de motor loopt. Laat de kabel langzaam teruggaan zodat deze door de starter correct kan worden opgerold.

3 De gashendel vervolgens in de stand MAX brengen.

Messen in bedrijf nemen:

Start de messen niet in hoog gras en alleen bij een max. motor-toerental.

4 De messenstophendel indrukken.
5 De hendel-messenkoppeling in de richting van de draagarm recht naar achteren trekken.

Attentie:

Trek de hendel-messenkoppeling snel naar achteren om onnodig slippen van de messenkoppeling te voorkomen.

1 Messen uitschakelen:

Voor het uitschakelen van het mes de messenstophendel loslaten.

Het mes wordt afgekoppeld en via de rem binnen een paar seconden stilgezet.

De motor draait na het loslaten van de messenstophendel verder.

2 Motor uitschakelen:

Voor het stilzetten van de motor de gashendel in de stand STOP brengen.

1-Trapsrijaandrijving MB 505/ E/ M

Grasopvangbox leegmaken bij MB 555/ E/ M/ BS, MB 555 PRO

1 Trek de aandrijvingshendel aan: De aandrijving van de maaier start.
Snelheid: 3,5 km/h

2 Laat de aandrijvingshendel los: De aandrijving van de maaierschakelt uit.

1 Trek de aandrijvingshendel aan: De aandrijving van de maaier start.

Bij deze modellen kan altijd door middel van de versnellingshevel een van de drie versnellingen ingeschakeld worden

Snelheid:

1-ste versnelling: ca. 2,4 km/h
2-ste versnelling: ca. 3,5 km/h
3-ste versnelling: ca. 4,6 km/h

2 Laat de aandrijvingshendel los: De aandrijving van de maaier schakelt uit.

De grasopvangbox is door de grote opening, de ergonomische handgreep en de vastgenaaide nylonband aan de achterkant gemakkelijk leeg te maken. Een volle grasopvangbox kan tot 20 kg zwaar zijn.

Let op de afbeelding van de weergave van het vulpeil.

Als de weergave van het vulpeil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leeggemaakt.

Slijpen van het mes

Attentie: Trek bij alle onderhoudswerkzaamheden en werkzaamheden aan het

Raak het mes nooit aan voor het stilstaat.

Schoonmaken

Maak na het maaien de machine grondig schoon. Een zorgvuldige behandeling beschermt uw machine tegen schade en verlengt de levensduur.

Maak de onderkant van de maaierscho-on met een borstel en water. Maak aangekoekte grasresten op het huis en in de uitworpschacht voor de tijd met een stuk hout los.

Nooit harde waterstralen op motordelen, pakkingen, lagers, messenkoppeling (BBC) en elektrische onderdelen zoals schakelaars richten. Dit kan leiden tot dure reparaties.

In acht nemen:

De maaier bij reinigings- en onderhoudswerkzaamheden aan de voorkant omhoogklappen. Voor het omhoogklappen de uitwerpklep optillen.

Attentie:

Gevaar voor letsel! Werk alleen met werk- handschoenen aan.

Als het maairesultaat met de tijd verslechtert, is waarschijnlijk het mes stomp geworden. Dit moet met inachtneming van de volgende punten worden geslepen:

• Koel het mes bij het slijpen, bijv. met water. Het mag niet blauw verkleuren omdat anders het vermogen tot scherp blijven vermindert.
• Slijp het mes gelijkmatig om vibraties door onbalans te voorkomen.
• Controleer het mes vóór de inbouw op beschadigingen. Het mes moet worden vernieuwd als er kerven of scheuren zichtbaar zijn of als de snijkanten 5 mm teruggeslepen zijn (slijtagegrens).

Monteer het mes in omgekeerde volgorde van demontage.

De voorgeschreven aantrekkoppels van de messchroeven dienen nauwkeurig te worden nageleefd omdat de veilige bevestiging van het mes ervan afhangt.

Mochten u de noodzakelijke hulpmiddelen ontbreken, dan zal men u bij de vakhandel graag behulpzaam zijn.

Gebruik om veiligheidsredenen uitsluitend originele VIKING-onderdelen.

Artikelnummers van originele VIKING messen:

1 6105 702 0131

MB 500, MB 505/ E/ KAT

2 6107 702 0130

MB 555/E

③ 6105 760 9900

MB 505 M, Kit 50 MS

6107 760 9900

MB 555 M, Kit 55 MS

4 6105 702 0131

MB 505 BS

5 6107 702 0135

MB 555 BS/ PRO

6 6105 760 9900

Kit 50 MS

6107 760 9900

Kit 55 MS

7 6107 007 1000 Mes (3x)

6909 700 5101 Disk-Cut kpl.

MB 555 PRO

Attentie: De voorgeschreven aantrekkoppels van de messchroeven dienen nauwkeurig te worden nageleefd omdat de veilige bevestiging van het mes ervan afhangt (zie techn. gegevens).

Elektrische startInstellen van de aandrijvivgskabelingsmotor

Bij een nieuwe maaier is de kabel correct ingesteld.

Het kan gebeuren dat door verandering of verslijt van de koppeling de trekkabellengte bijgesteld moet worden.

Hiervoor is aan het stuur een stelschroef aangebracht.

De instelling dient zodanig te geschieden dat bij het aantrekken van de aandrijvingshendel de aandrijving begint. Wordt de hendel losgelaten, dan moet de aandrijving stoppen.

(Bij de vakhandel zal men u graag behulpzaam zijn)

De accu is onderhoudsvrij en laadt zichzelf tijdens het maaien automatisch op. Mocht de accu een keer ontladen zijn (motor heeft startproblemen), dan moet de accu onmiddellijk worden opgeladen. De laadtijd bedraagt ongeveer 48 uur. Gebruik uitsluitend de bijgeleverde originele lader.

Neem de bedienings- en onderhouds- richtlijnen die u in de bijgaande motorhandleiding vindt in acht.

Bijzonder belangrijk voor een lange levensduur zijn een steeds voldoende oliepeil en een regelmatige vervanging van het olie- en het luchtfilter.

De koelribben moeten steeds schoon worden gehouden om voldoende koeling van de motor te garanderen.

Wielen en wielaandrijving

Kogellagers van metaal dienen minstens één keer per jaar te worden nagesmeerd met harsvrij vet of olie.

Uw dealer adviseert u graag.

De transmissie hoeft niet onderhouden te worden.

Opbergen

De ruimte waar de maaier wordt opgeborgen, moet droog en schoon zijn. Bovendien moet de maaier buiten bereik van kinderen worden opgeborgen.

Eventuele storingen aan de maaier dienen altijd voor het opbergen ervan te worden verholpen, zodat deze zich altijd in een bedrijfszekere toestand bevindt.

Milieubescherming

Winterpauze

Neem bij langere stilstand van de maaier de volgende punten in acht:

• Maak alle uitwendige delen van de motor en de maaier, met name de koelribben, zorgvuldig schoon.
• Alle bewegende delen goed inoliën resp. invetten.
• Maak de brandstoftank en de carburateur leeg (bijv. door deze leeg te rijden).
• Schroef de bougie eruit en vul ca. 3 cm ^3 motorolie via de bougie-opening in de motor. Draai de motor enige keren zonder bougie door.

Attentie: houd de bougiedop i.v.m. ontbrandingsgevaar weg van het bougiegat.

Schroef de bougie weer op de plaats

• Ververs de olie.
• Dek de motor goed af en sla de grasmaaier op in een droge, stofvrije ruimte in normale positie.
  • MB505 E, MB555 E:

De startaccu volledig opladen.

Luchtfilter vervangen MB 505 BS, MB 555 BS

Demonteer de motorkap door de bou- ten 1 en 2 los te draaien.

Gedetailleerde instructies voor het onderhoud en het vervangen van het luchtfilter staan vermeld in de gebruiksaanwijzing van de motor.

Monteer de motorkap weer met behulp van de bouten 1 en 2.

Grasresten horen niet in de vuilnisbak, maar moeten gecomposteerd worden.

De verpakkingen, het apparaat en de accessoires zijn met recyclebaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt. Door resten materiaal afzonderlijk en milieubewust te verwerken, ondersteunt u de recycling van waardevolle stoffen.

Storing Mogelijke oorzaak Oplossing

- De motor gaat niet aan

- Start slecht of het vermogen van motor wordt minder

• Motorstopbeugel is niet ingedrukt
• Geen brandstof in de tank; brandstofleiding verstopt
• Slechte, vervuilde of oude brandstof in de tank
• Luchtfilter is vuil
• Bougiestekker is van bougie afgekoppeld; ontstekingskabel is niet goed aan de stekker aangesloten
• Bougie vol roet of beschadigd; verkeerde afstand elektroden
• Motor is na meermaals opstarten „verzopen“
• Maaierhuis is verstopt
• Accu voor elektrostart is leeg
• Maaien van te hoog of te vochtig gras
• Maaierhuis is verstopt
• Luchtfilter is vuil
• Bougie vol roet
• Maaimes is stomp of versleten

• Er is water in de brandstoftank en de carburator, carburator is verstopt

• Motorstopbeugel naar draagarm toe duwen

• Brandstof bijvullen, brandstofleiding reinigen
• Gebruik alleen verse merkbrandstof, normale benzine loodvrij, carburator reinigen
• Luchtfilter reinigen (zie gebruiksaanwijzing Motor)
• Bougiestekker aanbrengen; verbinding tussen ontstekingskabel en stekker controleren
• Bougie reinigen of vervangen; afstand elektroden afstellen (zie gebruiksaanwijzing Motor)
• Bougie losdraaien en drogen, start-kabel bij losgeschroefde bougie meermaals aantrekken (gashendel in stand STOP)
• Maaierhuis reinigen (om bougiestekker te kunnen reinigen, deze verwijderen)

• Accu voor elektrostart opladen

• De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen

• Maaierhuis reinigen (om bougiestekker te kunnen reinigen, deze verwijderen)
• Luchtfilter reinigen (zie gebruiksaanwijzing Motor)
• Bougie reinigen
• Maaimes slijpen of vervangen
• Brandstoftank leegmaken, brandstof-leiding en carburator reinigen (evt. contact opnemen met de klantenservice)

Storing Mogelijke oorzaak Oplossing

- Geen aandrijving bij het bedienen van de aandrijfhendel	- Aandrijfkabel verkeerd afgesteld - Aandrijfkabel afstellen (zie gebruiksaanwijzing)
- Motor wordt warm - Verkeerde afstand elektroden van bougie	- Afstand elektroden instellen (zie gebruiksaanwijzing Motor)
	- Luchtfilter is vuil	- Luchtfilter reinigen (zie gebruiksaanwijzing Motor)
	- Koelvinnen zijn vuil	- Koelvinnen reinigen
	- Te laag oliepeil in motor	- Motorolie bijvullen (zie gebruiksaanwijzing „Brandstof en motorolie“)
- Sterke vibraties tijdens gebruik - De messenbouten zijn los	- Messenbouten vastdraaien (evt. contact opnemen met de klantenservice)
	- De motorbevestiging is los	- Bouten motorbevestiging vastdraaien (contact opnemen met de klantenservice)
	- Het mes is ongebalanceerd door verkeerd slijpen of breuk	- Mes slijpen (balanceren) of vervangen
- Slecht gemaaaid, gras wordt geel - Maaimes is stomp of versleten	- Maaimes slijpen of vervangen
	- Snelheid vooruit in verhouding met de snijhoogte te hoog	- Snelheid vooruit verminderen en/ of juiste snijhoogte selecteren
	- Motortoerental is te laag	- Gashendel in stand MAX brengen (maximaal motortoerental)
- Uitwerpkanaal verstopt	- Maaimes is stomp of versleten	- Maaimes slijpen of vervangen
	- Maaien van te hoog of te vochtig gras	- De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen
	- Motortoerental is te laag	- Gashendel in stand MAX brengen (maximaal motortoerental)

Fabrieksmerk:VIKING
Model MB 500 MB 505/ M MB 505 E MB 505 BS

Serienummer 6105 6105 6105
Motor, bouwwijze 4-takt-verbrandingsmotor van Briggs & Stratton
Type Quantum Quantum Quantum INTEK OHV
Compressieruimte 190 ccm 190 ccm 190 ccm
Vermogen kW/t/min	3,1/2800	3,1/2800	3,1/2800	3,3/2800
Brandstoftank	1,5 l	1,5 l	1,5 l	1,5 l
Soort maai-inrichting	Mesbalk	Mesbalk	Mesbalk	Mesbalk
Maaibreedte	48 cm	48 cm	48 cm	48 cm
Toerental van de maaiinrichting	2800 U/min.	2800 t/min.	2800 t/min.	2800 t/min.
Conform richtlijn 2000/14/EG
Gegarandeerd
Geluidsvermogensniveau L_WA	96 dB	96 dB	96 dB	96 dB
Conform EN 836
Geluiddrukniveau op de werkplek L_pA	84 dB	84 dB	84 dB	84 dB
Acceleratie op de bovenste leistang a_vhw	8 m/sec ^2	8 m/sec ^2	8 m/sec ^2	8 m/sec ^2
Testtoerental	2800 U/min.	2800 t/min.	2800 t/min.	2800 t/min.
Startinrichting	Trekstarter	Trekstarter	Elektrische start/Trekstarter	Trekstarter
Veiligheidsinrichting	Motorstop	Motorstop	Motorstop	BBC
Aantrekkoppel
Messenbouten/ Disk-Cut	45 Nm	45 Nm	45 Nm	45 Nm
Messenbouten/ Disk-Cut	-	-	-	-
Wielaandrijving	-	Eén - versnellings-transmissieachterwiel	Eén - versnellings-transmissieachterwiel	Drie- versnellings-transmissieachterwiel
Maaihoogte	28 - 80 mm	28 - 80 mm	28 - 80 mm	28 - 80 mm
Grasopvangbak	85 l	85 l	85 l	85 l
Gewicht	36 kg	37/ 38 kg	41 kg	44 kg
L/ B/ H	156/ 53/ 104 cm	156/ 53/ 104 cm	156/ 53/ 104 cm	156/ 53/ 104 cm

Fabrikmarke:VIKING
Modell MB 555/ M MB 555 E MB 555 BS MB 555 PRO

Serienummer 6107 6107 6107Motor, bouwwijze 4-takt-verbrandingsmotor van Briggs & StrattonType Quantum Quantum INTEK OHVINTEK OHVCompressieruimte 190 ccm 190 ccm 190 ccm
Vermogen kW/t/min	3,3/3000	3,3/3000	3,3/3000	3,6/3000
Brandstoftank	1,5 l	1,5 l	1,5 l	1,5 l
Soort maai-inrichting	Mesbalk	Mesbalk	Mesbalk	Disk-Cut
Maaibreedte	53 cm	53 cm	53 cm	53 cm
Toerental van de maaiinrichting	3000 t/min.	3000 t/min.	3000 t/min.	3000 t/min.
Conform richtlijn 2000/14/EGGegarandeerdGeluidsvermogensniveau L_WA	100 dB	100 dB	100 dB	100 dB
Conform EN 836Geluiddrukniveau op de werkplek L_pA	85 dB	85 dB	85 dB	85 dB
Acceleratie op de bovenste leistang a_vhw	10 m/sec ^2	10 m/sec ^2	10 m/sec ^2	10 m/sec ^2
Testtoerental	3000 t/min.	3000 t/min.	3000 t/min.	3000 t/min.
Startinrichting	Trekstarter	Elektrische start/Trekstarter	Trekstarter	Trekstarter
Veiligheidsinrichting	Motorstop	Motorstop	BBC	BBC
AantrekkoppelMessenbouten/ Disk-CutMessenbouten/ Disk-Cut	45 Nm-	45 Nm-	45 Nm-	45 Nm45 Nm
Wielaandrijving	Drie- versnellings-transmissie achterwiel	Drie- versnellings-transmissie achterwiel	Drie- versnellings-transmissie achterwiel	Drie- versnellings-transmissie achterwiel
MaaihoogteGrasopvangbakGewichtL/ B/ H	28 - 85 mm85 l46 kg156/ 57/ 104 cm	28 - 85 mm85 l49 kg156/ 57/ 104 cm	28 - 85 mm85 l52 kg156/ 57/ 104 cm	28 - 85 mm85 l55 kg160/ 57/ 104 cm

0478 107 9321 J - NL

Belangrijke aanwijzingen voor het onderhoud, voor de productgroep

Grasmaaiers met benzinemotor

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING-apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING-apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor:

• niet reglementair gebruik van het product
• het gebruik van niet door VIKING toegelaten hulpstoffen (smeermiddelen, benzine en motorolie, zie gegevens van de motorfabrikant)
• niet door VIKING toegelaten wijzigingen aan het product
• het gebruik van niet door VIKING toegelaten onderdelen, aanbouwapparaten of snijgereedschappen (zie VIKING-verkoopcontract)
• het gebruik van het product bij sport- of wedstrijdevenementen
• gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een erkende dealer worden overgedragen. Worden deze werkzaamheden verzui-mt, dan kan schade ontstaan waarvoor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• corrosie- en andere gevolgschade door ondeskundige opslag
• beschadigingen en gevolgschade door het gebruik van onderdelen die geen originele onderdelen van VIKING zijn
• beschadigingen door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van erkende dealers werden uitgevoerd

CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

verklaren, dat het toestel

Grasmaaier, handgeduwd en met ver- brandingsmotor

Fabrieks-

merk: VIKING

Type: MB 500 MB 555

MB 505 MB 555 E

MB 505 E MB 555 M

MB 505 M MB 555 BS

MB 505 BS MB 555 PRO

Productie-

kenmerk: 6105 6107

overeenstemt met de volgende

EG-richtlijnen:

98/37/EG, 89/336/EEG, 2000/14/EG

Het product is in overeenstemming met de volgende normen ontwikkeld en vervaardigd:

EN 836,

EN ISO 14982

Toegepaste conformiteitsbeoordelings- procedure:

Appendix VI

Naam en adres van de bevoegde instantie:

Klassement van de technische documentatie:

VIKING GmbH

Productgoedkeuring

Gemeten Geluidsvermogensniveau:

95 dB(A) MB 500,

MB 505/ E/ M,

MB 505 BS

98 dB(A) MB 555/ E/ M,

MB 555 BS,

MB 555 PRO

Gegarandeerd Geluids-vermogensniveau:

96 dB(A) MB 500,

MB 505/ E/ M,

MB 505 BS

100 dB(A) MB 555/ E/ M,

MB 555 BS,

MB 555 PRO

Langkampfen, 05-11-2002

VIKING GmbH

Lechner

Directeur / hoofd Marketing
