HC-1500 - Heggenschaar ECHO - Gratis gebruiksaanwijzing en handleiding

Type product	Heggenschaar
Merk	ECHO
Model	HC-1500
Motorinhoud	21,2 cc
Motorvermogen	0,7 kW
Brandstoftype	Mengsmering (50:1)
Gewicht (zonder brandstof)	4,5 kg
Meslengte	60 cm (24 inch)
Mesaandrijving	Dubbelzijdig geslepen messen
Snijsnelheid	3400 slagen/min
Trillingsdemping	Laag trillingsniveau
Veiligheidsschakelaar	Ja, tweegreepsbediening
Handbescherming	Geïntegreerde handbeschermer
Geluidsniveau	96 dB(A)
Luchtfiltertype	Viltfilter
Bougietype	NGK BPM-7A
Brandstoftankinhoud	0,4 L
Reparatiegemak	Eenvoudig onderhoudsarm ontwerp
Reserveonderdelen	Beschikbaar via ECHO-dealers

Veelgestelde vragen - HC-1500 ECHO

Hoe start ik de ECHO HC-1500 heggenschaar?

Zet de ON/OFF-schakelaar aan, sluit de choke, pomp de primer bulb 5-7 keer, en trek aan het startkoord tot de motor aanslaat. Na starten de choke openen.

Welke brandstofmix moet ik gebruiken?

Gebruik een mengsel van ongelode benzine (95 RON) en 2-takt olie in een verhouding van 50:1. ECHO beveelt Power Blend X olie aan voor optimale prestaties.

Hoe onderhoud ik het luchtfilter?

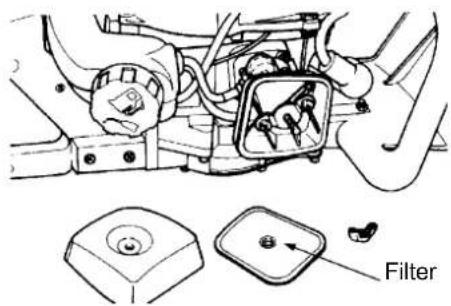

Reinig het viltfilter elke 10 bedrijfsuren met warm water en zeep, laat het drogen en week het in olie (knijp overtollige olie uit). Vervang het filter jaarlijks.

Hoe vaak moet ik de messen slijpen?

Slijp de messen wanneer u merkt dat de snijprestaties afnemen of minstens één keer per seizoen. Gebruik een fijne vijl en volg de hoek van het originele slijpsel.

Wat is de juiste techniek om te trimmen?

Houd de heggenschaar in een hoek van 15-30 graden ten opzichte van de haag. Beweeg in vloeiende, brede bewegingen van onder naar boven. Gebruik de top van de messen voor nauwkeurig werk.

Hoe berg ik de heggenschaar op?

Laat de motor leeglopen tot de brandstof op is, reinig de messen en de behuizing, en breng een dunne laag olie aan op de messen. Bewaar de machine op een droge, vorstvrije plaats.

Waarom start de motor niet?

Mogelijke oorzaken: geen brandstof, verstopte brandstofleiding, defecte bougie, verstopt luchtfilter of verkeerde startprocedure. Controleer elk onderdeel systematisch.

Is de heggenschaar geschikt voor dikke takken?

De HC-1500 is ontworpen voor takken tot 10 mm dikte. Voor dikkere takken gebruikt u een snoeischaar of kettingzaag.

Hoe vervang ik de messen?

Het vervangen van de messen is een gespecialiseerde taak. Laat dit uitvoeren door een erkende ECHO-dealer of volg de instructies in de gebruiksaanwijzing nauwkeurig.

Welke veiligheidsmaatregelen zijn er?

Draag altijd handschoenen, veiligheidsbril, gehoorbescherming en stevige schoenen. Houd omstanders op afstand en gebruik de tweegreepsbediening om onbedoeld starten te voorkomen.

GEBRUIKSAANWIJZING HC-1500 ECHO

Bedieningshandleiding

Heggeschaar

HC-1500/HC-1600

Waarschuwing Gelaar

Lees de instructies zorgvuldig door en volg de regels voor veilige bediening. Als u dat niet doet, kan dat ernstig letsel tot gevolg hebben.

CE

Inhoudsopgave

Inleiding....2

Stickers en symbolen ....3

Veiligheid....4

Bedieningstechnieken 6

Beschrijving....7

Bediening 8

Onderhoud en verzorging 12

Problemen oplossen 13

Service 14

Opslag....17

Specificaties 18

Verklaring "CE" van conformiteit 19

Inleiding

ECHO Heggenscharen, modellen HC-1500 en HC-1600, zijn lichtgewicht, high-performance machines met een benzinemotor, ontworpen om heggen en struiken te snoeien.

In deze handleiding vindt u de benodigde informatie voor de bediening en het onderhoud. Specificaties, beschrijvingen en illustraties in deze literatuur zijn zo accuraat mogelijk op het moment van publicatie, maar kunnen zonder voorafgaande aankondiging worden gewijzigd.

Illustraties kunnen optionele uitrusting en accessoires bevatten, en bevatten eventueel niet alle standaarduitrusting.

Waarschuwing

Verkeerd gebruik of verkeerde verzorging van deze machine, of het niet dragen van de juiste bescherming, kan leiden tot ernstig letsel. Lees de regels voor veilig gebruik en alle instructies in deze handleiding door en zorg dat u ze begrijpt.

Stickers en symbolen

Symboolvorm	Symboolbeschrijving/toepassing	Symboolvorm	Symboolbeschrijving/toepassing
	Lees de bedieningshandleiding aandachtig door		Benzine en olie mengsel
	Dit symbool in combinatie met de woorden WAARSCHUWING en GEVAAR vestigt de aandacht op handelingen of omstandigheden die ernstig lichamelijk letsel of de dood tot gevolg kunnen hebben.		Spoelpomp (starten)
	Het symbool van een cirkel met een schuine streep geeft aan dat hetgeen wordt getoond, verboden is.		Afstelling carburateur- Lagesnelheidsmengsel
LET OP!	LET OP! geeft aan dat er een potentieel gevaarlijke situatie is, die wanneer die niet wordt vermeden, licht tot middelmatig lichamelijk letsel tot gevolg kan hebben.		Afstelling carburateur- Hogesnelheidsmengsel
	Draag oog-, oor- en hoofdbescherming		Afstelling carburateur- Stationair toerental
	Noodstop Gegarandeerd geluidsniveau
OPMERKING	Deze ingesloten boodschap bevat tips voor gebruik, verzorging en onderhoud van de machine.

• Lees de gehele bedieningshandleiding door en zorgt dat u die begrijpt voordat u met deze machine aan de slag gaat.
• Volg alle waarschuwingen die in deze handleiding staan op.
• Zoek deze veiligheidssticker op de machine op. De sticker kan worden opgespoord aan de hand van de volledige machine-afbeelding in het hoofdstuk "BESCHRIJVING". Zorg ervoor dat de sticker leesbaar is en dat u de erop vermelde instructies begrijpt en opvolgt. Is een sticker niet meer leesbaar, dan kunt u een

nieuw exemplaar bij uw ECHO dealer bestellen.

Onderdeelnummer 890617-07660

Veiligheid

GevaarWaarsch

Wanneer u de heggenschaar verkeerd gebruikt en/of de voorzorgsmaatregelen niet in acht neemt, kunt u zichzelf en anderen ernstig verwonden. Tijdens het gebruik van de heggenschaar dient u geschikte kleding en een veiligheidsuitrusting te dragen.

Veiligheid gebruiker

• Lees de bedieningshandleiding van deze heggenschaar zorgvuldig door. Zorg dat u weet hoe u deze machine dient te bedienen voordat u ermee aan de slag gaat.
• Neem bij vragen of problemen contact op met uw ECHO dealer.
• Zorg dat u precies weet hoe de machine wordt bediend en gebruikt.
• Draag geschikte kleding om uw benen en andere delen van uw lichaam te beschermen.
• Draag schoenen met antislipzolen. Draag geen open schoenen en bedien de machine niet blootsvoets.
• Draag oog- en gehoorbescherming.
• Wees voorzichtig met brandstof. Plaats de deksels stevig terug op zowel het brandstofreservoir als de brandstoftank van de heggenschaar. Ga vervolgens ten minste 3 meter van de plaats staan waar u de brandstof hebt bijgevuld en verzeker u ervan dat er geen brandstof uit het deksel of het brandstofsysteem lekt voordat u de motor aanzet.

- Bedien deze met een benzinemotor uitgeruste machine alleen in een goed geventileerde ruimte.

- Start de machine op de grond en zorg dat de motor stationair loopt. Start de motor niet als de snijbladen door de grond of door andere voorwerpen worden geblokkeerd.

• Controleer de omgeving waarin de heggenschaar gebruikt gaat worden. Verwijder stenen, metalen voorwerpen en andere voorwerpen die de heggenschaar kunnen blokkeren of beschadigen.
• Laat de machine nooit door kinderen bedienen.
• Zorg dat niemand het materiaal vasthoudt dat u aan het snoeien bent.

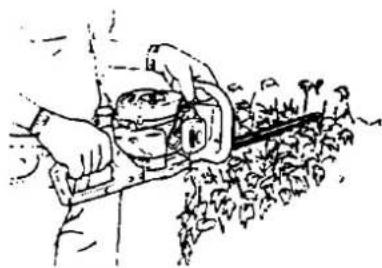

• Houd de heggenschaar stevig met beide handen vast. Plaats de rechterhand op de voorste greep en de linkerhand op de achterste greep.

Stop de motor altijd indien er een mes geblokkeerd is. Probeer de voorwerpen die de blokkering veroorzaken niet te verwijderen als de motor is ingeschakeld. als de mesblokkering wordt opgeheven en de messen gaan bewegen kunnen fysieke verwondingen worden veroorzaakt.

- Voer alle snoeiwerkzaamheden op volgas uit. Wanneer u een lagere snelheid gebruikt, kan dit de koppeling door slippen beschadigen.

GevaarWaarschuwing

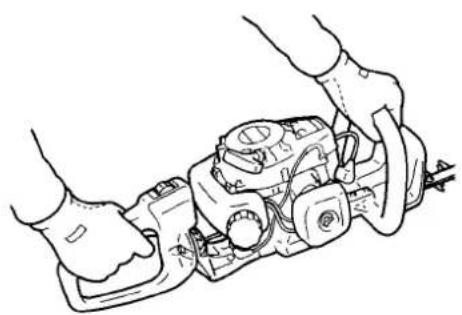

Houd de machine stevig vast, waarbij de duimen en de vingers de handgrepen moeten omvatten. Stevig vastgrijpen helpt bij het onder controle houden van de heggenschaar. Bedien de heggenschaar nooit met één hand, om lichamelijk letsel te voorkomen.

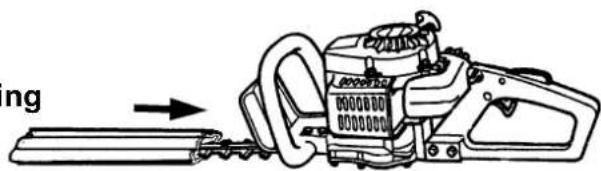

- Vervoer de heggenschaar altijd met een uitgeschakelde motor en de HETE demper van uw lichaam afgewend.

Beschermende accessoires

• Draag altijd een veiligheidsbril die is goedgekeurd volgens landelijke normen.
• Draag gehoorbescherming. We raden u aan gehoorbescherming te dragen als u de machine korter dan twee uur per dag gebruikt.

• Draag geschikte kleding! Draag geen loszittende kleding of sierraden die door bewegende onderdelen kunnen worden gegrepen. Het wordt aanbevolen om stevige handschoenen, antislipschoenen en een veiligheidsbril te gebruiken.
• Zorg dat u altijd op stabiel oppervlak staat wanneer u de machine bedient.
• Draag voor een betere grip op de handgrepen van de heggenschaar, handschoenen met antislipprofiel die geschikt zijn voor zwaar werk. De handschoenen helpen tevens de overbrenging van trillingen van de machine naar uw handen te verminderen.

Bescherming van anderen

Toeschouwers, kinderen, collega's en dieren moeten worden gewaarschuwd niet binnen een straal van 10 meter van de heggenschaar te komen als deze in gebruik is. Mensen die in uw directe omgeving werken moeten dezelfde beschermende acessoires gebruiken als u zelf.

Laat de machine nooit door kinderen bedienen.

Houd altijd uw omgeving in de gaten en wees alert op potentieel gevaarlijke situaties die u mogelijk niet hoort door het lawaai van de machine.

Fysieke conditie

Uw inschattingsvermogen en behendigheid kunnen afnemen indien u ziek bent of onder invloed bent van alcohol of andere stoffen die uw normale functionering kunnen beïnvloeden.

Het vermoeden bestaat dat een aandoening genaamd Fenomeen van Raynaud, dat van invloed is op de vingers van bepaalde personen, wordt veroorzaakt door blootstelling aan koude en trillingen.

Daarom is uw ECHO heggenschaar voorzien van schokdempers en een rubbergreep die zodanig zijn ontworpen dat ze de intensiteit van trillingen die door de hendels worden doorgegeven, verminderen.

Blootstelling aan trillingen en kou kan een tintelend en branderig gevoel veroorzaken, waardoor de vingers bleek en gevoelloos worden.

We adviseren u daarom nadrukkelijk de volgende voorzorgsmaatregelen te nemen omdat onbekend is bij welke minimum blootstelling deze aandoening wordt veroorzaakt.

• Houd uw lichaam warm; met name hoofd en nek, voeten en enkels, en handen en polsen.
• Zorg voor een goede doorbloeding door tijdens regelmatige werkonderbrekingen krachtige armbewegingen te maken en door niet te roken.
• Beperk het aantal uren dat u met de machine werkt. Probeer elke dag een aantal werkzaamheden te verrichten waarbij u niet hoeft te werken met de heggenschaar of andere handbediende apparatuur.
• Hebt u last van pijnlijke, rode en opgezwollen vingers, gevolgd door verbleken en gevoelloosheid van de vingers, raadpleeg dan een arts alvorens u zich opnieuw blootstelt aan koude en trillingen.

Pijnlijke of gevoelloze vingers? Raadpleeg onmiddellijk uw arts!

Bedieningstechnieken

Bedieningstechnieken

• Controleer de omgeving voor u gaat snoeien en verwijder alle obstakels en voorwerpen die kunnen worden gelanceerd.
• Snoeien dient regelmatig te gebeuren; hierdoor blijven de hoeken netter en hoeft er niet meer dan één beweging te worden gemaakt.

• Laat de motor op volle snelheid draaien als u met de snoeiwerkzaamheden begint.

• Zet de motor af en ontkoppel de startkabel: - voor u de machine reinigt of een opstopping verhelpt; voor u de machine controleert, onderhoudt of ermee werkt.

• Ga altijd voorzichtig met brandstof om; brandstof is bijzonder ontvlambaar. Vul de brandstoftank van de machine nooit bij als de motor loopt of heet is.
• Probeer de machine nooit zelf te repareren, tenzij u daartoe gekwalificeerd bent.
• Gebruik de machine niet wanneer de messen beschadigd of overmatig versleten zijn..
• Zorg altijd dat alle handgrepen en beschermkappen op de machine zijn bevestigd voor u met de machine aan de slag gaat. Gebruik nooit een machine die niet compleet is of waaraan onbevoegde wijzigingen zijn aangebracht.

GevaarWaarschuwing Tijdens het vervoeren of bewaren van de machine dient de snijbladbescherming altijd te zijn bevestigd.

Lees voor u met snoeien begint de gehele bedieningshandleiding door en zorg dat u die begrijpt om de kans op ernstig letsel te voorkomen.
- Zet nooit teveel kracht op de snijbladen; werk niet sneller dan de snijbladen toestaan.

• Om het risico van brand te verkleinen, dient u de motor en de demper vrij van vuil, bladeren of overtollig vet te bewaren.
• Ga voorzichtig met het snijblad om. Het aanraken van metalen snijbladen kan letsel veroorzaken.

Beschrijving

1. Bedieningshandleiding - Bijgevoegd bij de machine. Lees deze handleiding aandachtig door alvorens de machine te gebruiken - en bewaar ze voor latere raadpleging - om u vertrouwd te maken met de juiste en veilige bedieningstechnieken.

2. Snijmechanisme - dat deel van het geheel van snijblad en snijplaat samen met een eventueel ondersteunend deel dat de handeling van het snijden uitvoert.

3. Beschermkap - Beschermkap tussen de voorste handgreep en het snijmechanisme om letsel aan de handen te voorkomen indien ze van de handgreep afglijden.

4. Voorste handgreep - Handgreep op het snijmechanisme.

5. Carburateur -apparaat dat lucht en brandstof mengt in de juiste verhoudingen.

6. Handgastrekker-blokkering - apparaat dat de onbedoelde inschakeling van de handgastrekker voorkomt totdat deze handmatig wordt ontgrendeld.

7. Achterste handgreep - handgreep die zich op de grootste afstand van het snijmechanisme bevindt.

8. Handgastrekker - voorziening die door de vinger van de gebruiker wordt geactiveerd om het motortoerental te regelen.

9. Luchtfilterdeksel - dekt het luchtfilter af.

10. Starthendel - trek aan de hendel om de motor te starten.

11. Brandstoftankdop - voor het afsluiten van de brandstoftank.

12. Contactschakelaar - voorziening voor het starten en stoppen van de motor.

13. Brandstoftank - bevat brandstof en een brandstofffilter.

14. Tandwielkast - behuizing die de tandwielen ondersteunt die de snelheid van de motor naar het snijgereedschap verminderen.

15. Afdekking demper - afdekking voor de demper waardoor de gebruiker geen contact heeft met hete uitlaatassen.

16. Stomp verlengstuk - een stompe verlenging van het snijmechanisme. (Toepasbaar voor de dubbelgehoekte snijbladeenheid)

17. Bladafdekking - afdekking voor snijblad voor gebruik bij transport.

18. Veiligheidssticker - Onderdeelnummer 890617-07660.

Bediening

Brandstof

Als brandstof wordt een mengsel gebruikt van normale benzine met motorolie voor luchtgekoelde tweetakt motoren van een gerenommeerd merk. Loodvrije benzine van minimaal 89 octaan wordt aanbevolen. Gebruik geen brandstof die methylalcohol of meer dan 10% ethylalcohol bevat.

Aanbevolen mengverhouding: 50 : 1 (2%) voor ISO-L-EGD Standard (ISO/CD 13738), JASO FC en ECHO Premium 50 : 1 olie.

• Meng de benzine en de olie niet direct in de brandstoftank van de machine.
• Voorkom dat brandstof of olie wordt gemorst. Veeg gemorste brandstof altijd op.
• Ga altijd voorzichtig met brandstof om; brandstof is bijzonder ontvlambaar.
• Bewaar brandstof altijd in een geschikt reservoir.

Voorzichtig

Wordt de brandstoftankdop verwijderd, dan dient deze altijd langzaam losgedraaid te worden en dient gewacht te worden totdat de tankdruk ontsnapt is alvorens de dop te verwijderen.

OPMERKING

- Brandstof veroudert naarmate het langer wordt bewaard. Meng niet meer brandstof dan u binnen dertig (30) dagen nodig denkt te hebben. Meng de benzine en de olie niet direct in de brandstoftank.

Omgaan met brandstof

GevaarWaarschuwing

• Ga voorzichtig met brandstof om. Brandstof is zeer ontvlambaar. Volg alle hieronder beschreven regels op om brand of een explosie die tot ernstig letsel of de dood kunnen leiden, te voorkomen.

• Draai na het bijvullen de brandstofdop stevig vast en controleer op lekkage. Voer ingeval van brandstoflekkage direct de vereiste reparatiewerkzaamheden uit alvorens de kettingzaag te starten, aangezien er brandgevaar is.

• Rook niet en houd vuur of vonken op voldoende afstand van brandstof.

• Vul de brandstoftank altijd in de buitenlucht. Vul nooit brandstof bij in een afgesloten ruimte.
• Draai de brandstofdop langzaam los zodat in de tank opgebouwde druk kan ontsnappen.
• Vul de tank nooit bij als de motor heet is of draait.
• Gebruik altijd een goedgekeurd, veilig brandstofreservoir.

• Het is niet toegestaan om brandstof tot boven het schouderniveau van de brandstoftank te vullen.
• Wrijf gemorste brandstof altijd van de machine zodra u de tank hebt bijgevuld.
• Zorg dat de brandstoftank niet te veel wordt bijgevuld. Ga vervolgens ten minste 3 meter van de plaats staan waar u de brandstof hebt bijgevuld, en zorg dat er geen brandstof uit de heggenschaar lekt voordat u de motor aanzet.
• Berg de heggenschaar nooit op met brandstof in de tank, omdat als gevolg van brandstoflekkage brand kan ontstaan.
• Draai altijd de brandstofdeksels op de heggenschaar en het reservoir vast.

Veilige starttechnieken

OPMERKING

• Trek met korte bewegingen aan de startkabel, 1/2 tot 2/3 van de touwlengte.
• Laat de starchendel niet terugslaan tegen de behuizing.
• Houd de machine altijd stevig vast en zorg dat de snijbladen niet worden geblokkeerd voordat u de machine start.

Starten van een koude motor

GevaarWaarschuwir

Controleer of er geen abnormale trillingen of geluiden worden waargenomen wanneer de motor wordt gestart. Laat de machine door de dealer repareren als er abnormale trillingen of geluiden worden waargenomen.

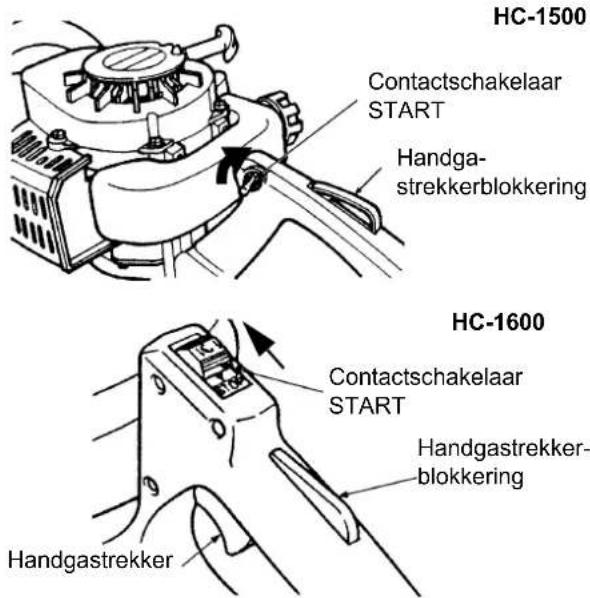

1. Zet de ontstekingsschakelaar in de stand START.
2. Zet de chokehendel in de stand DICHT.
3. Druk de spoelpomp 3 tot 4 keer in of zo vaak totdat er brandstof zichtbaar is in de heldere brandstofretourleiding.

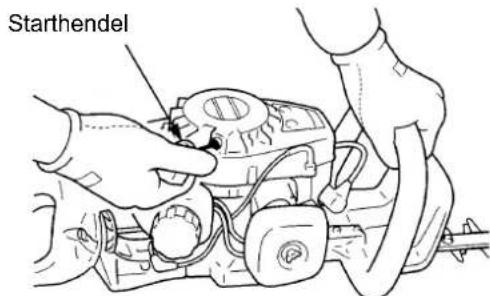

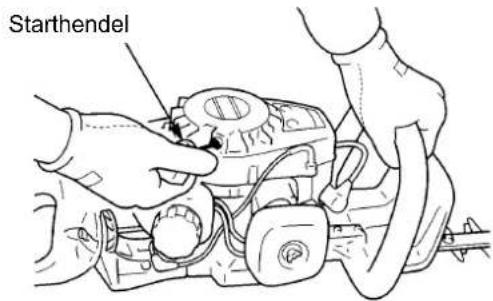

1. Trek aan de starchendel totdat het eerste ontstekingsgeluid hoorbaar is.

1. Zet de chokehendel in de stand OPEN.
2. Start de motor opnieuw en laat deze warm worden.

GevaarWaarschuwir

De snijbladen beginnen te bewegen naarmate de motor de snelheid van koppelingsinschakeling bereikt.

1. Druk de handgastrekker-blokkering in en knijp geleidelijk in de handgastrekker.

Starten van een warme motor

1. Zet de contactschakelaar in de stand START.
2. Zet de chokehendel in de stand OPEN.
3. Druk de spoelpomp 3 tot 4 keer in of zo vaak totdat er brandstof zichtbaar is in de heldere brandstofretourleiding.
4. Trek aan de starchendel.

OPMERKING

- Als de motor niet start nadat u vier keer hebt getrokken, gebruik dan de koude-startprocedure.

Stoppen van de motor

1. Laat de handgastrekker los en laat de motor stationair draaien.

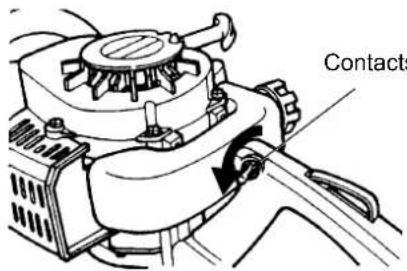

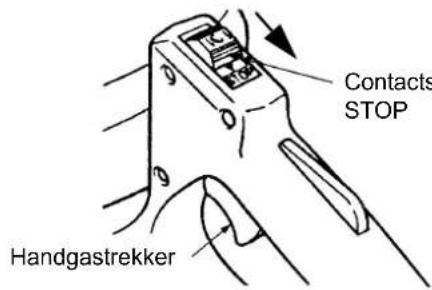

2. Zet de contactschakelaar in de stand STOP.

HC-1500

Contactschakelaar STOP

HC-1600

Contactschakelaar STOP

GevaarWaarschuwing

Als de motor niet stopt, zet u de choke-hendel in de gesloten stand. Controleer en vervang de ontstekingsschakelaar alvorens de motor opnieuw te starten.

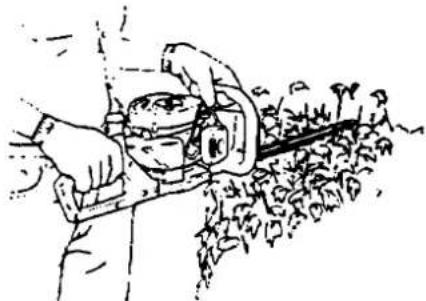

Werk veilig en vermijd beschadiging van de heggenschaar

- Houd uw handen op de handgrepen als de motor draait.

• Als de snijbladen blokkeren, zet dan de motor af, koppel de bougiekabel los en reinig de snijbladen.
• Reik nooit te ver en ga nooit op onstabiele oppervlakken staan.

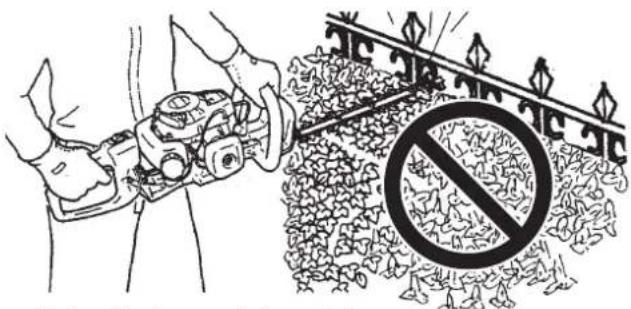

• Wanneer het snijblad in contact komt met een obstakel of de werking wordt verhinderd, zet dan onmiddellijk de motor af en controleer of het snijblad is beschadigd.

• Gebruik de machine niet wanneer de messen beschadigd of overmatig versleten zijn.
• Laat de motor niet onbelast op volle snelheid draaien, om schade te voorkomen.
• Zorg voor een veilige afstand tussen de bedieners indien er twee of meer heggenscharen worden gebruikt.

GevaarWaarschuwing

• Laat de motor op volle snelheid draaien als u met de snoeiwerkzaamheden begint.
• Houd uw handen altijd op de handgrepen als de snijbladen bewegen.
• De motor blijft draaien, zelfs als de snijbladen als gevolg van een opstopping zijn gestopt. Zet de motor af indien dit gebeurt, koppel de bougiekabel los en verwijder het obstakel.

Heggen snoeien

OPMERKING

- Deze machine is ontworpen voor het snoeien van struiken en heggen met takken die een doorsnede hebben van 6 mm of minder.

1. Houd de heggenschaar stevig vast en knijp in de handgastrekker om de motorsnelheid toe te laten nemen.
2. Kantel de heggenschaar zodat de snijtanden in een kleine hoek met de heg of struik komen te staan en begin met snoeien.

Onderhoud en verzorging

ONDERDEEL ONDERHOUD PAGINA VOOR			GEBRUIK	MAANDELIJKS
Luchtfilter Reinigen/vervangen 14 •
Brandstofffilter Inspecteren/reinigen/vervangen 14 •
Bougie Inspecteren/reinigen/afstellen/vervangen		14 •
Carburateur Afstellen/vervangen en afstellen 15 •
Koelsysteem Inspecteren/reinigen 16 •
Geluiddemper	Inspecteren/aanhalen/reinigen	16		•
Tandwielbehuizing	Smeer	15	• -10u
Starttouw	Inspecteren/vervangen	-		•
Snijbladen	Inspecteren/reinigen/smeren	15	•
Brandstoflekkages	Inspecteren	14	•
Schroeven, bouten en moeren	Inspecteren, vastdraaien/vervangen	-	•
Brandstofleiding	Inspecteren	-	•

BELANGRIJK

• De tijdsintervals zijn maximumwaarden. Het feitelijk gebruik en uw ervaring bepalen de frequentie van noodzakelijk onderhoud.
• Registreer de data van de maandelijkse en jaarlijkse inspecties.

Problemen oplossen

Probleem Oorzaak Oplossing
Motor Start moeilijk Start niet
Motor draait rond Brandstof bij Geen brandstof carburateur bij carburateur		Brandstofffilter verstoptBrandstofleiding verstoptCarburateur	Reinigen vervangenReinigenRaadpleeg uw ECHO dealer
	Brandstof aan Geen brandstof cilinder aan cilinder	Carburateur • Raadpleeg uw ECHO dealer
	Demper nat van brandstof	Brandstofmengsel is te rijk	Open chokeReinig/vervang luchtfilterStel carburateur afRaadpleeg uw ECHO dealer
	Vonk aan Geen vonk aan uiteinde van uiteinde van bougiekabel→ bougiekabel	Ontstekingsschakelaar uitElektrisch probleem	Zet schakelaar aanRaadpleeg uw ECHO dealer
	Vonk aan bougie Geen vonk aan bougie	Elektrodespeling van bougie verkeerdBedekt met koolstofVervuild brandstofBougie defect	Stel 0,6 tot 0,7 mm afReinigen vervangenmet Reinigen vervangenVervang bougie
Motor draait niet rond		Intern motorprobleem • Raadpleeg uw ECHO dealer
Motor loopt Slaat af of accelereert moeizaam • Luchtfilter		vuilBrandstofffilter vuilBrandstofontluchting verstoptBougieCarburateurKoelsysteem verstoptUitlaatpoort/demperverstopt	Reinigen vervangenReinigen vervangenReinigen reinigen en afstellen/vervangenAfstellenReinigenReinigen

Waarschuwing ! Gevaar

Alle kettingzaagonderhoud, anders dan opgesomd in de onderhoudsinstructies van de bedieningshandleiding, dient uitgevoerd te worden door competent servicepersoneel.Brandstofdampen zijn uitermate ontvlambaar en kunnen brand en/of explosies veroorzaken. Controleer nooit op een ontstekingsvonk door de bougie vlakbij het bougiegat in de cilinder aan massa te leggen; dit zou tot ernstig lichamelijk letsel kunnen leiden.

Service

Neem bij vragen of problemen contact op met uw ECHO dealer.

Reinigen luchtfilter (voor elk gebruik)

OPMERKING

• Vervang het filter als dit overmatig vuil is of niet meer goed past.

• Zorg dat het filter volledig droog is voordat u het terugplaatst.

• Zet de chokehendel uit, verwijder de vleugelmoer en het luchtfilter.

• Veeg het vuil van het filter of reinig het zonodig met een niet-ontvlambaar oplosmiddel. Droog het filter volledig voordat u het installeert.
• Plaats het filter, het deksel en de vleugelmoer terug.

Reinigen brandstofffilter (controleer regelmatig)

1. Verwijder het brandstofffilter via de opening van de brandstoftank met behulp van een stuk staaldraad of iets dergelijks.
2. Reinig het filter in een geschikte reiniger of vervang het filter indien nodig.
3. Plaats het filter terug.

Controleer brandstofsysteem ( altijd voor gebruik)

1. Controleer nadat brandstof is bijgevuld dat er geen lekkages zijn rondom de brandstofvulbuis, het rubber of de dop.
2. Ingeval van lekkage of andere uitscheiding van brandstof is er brandgevaar. Stop de machine onmiddellijk en verzoek uw dealer de machine te inspecteren en te repareren.

Controleeren bougie (regelmatig controleren)

1. Controleer de speling van de bougie.
2. Controleer de elektrode op slijtage.
3. Inspecteer de isolator op olie of andere resten.
4. Vervang de bougie indien nopdig en draai deze vast met 15 - 17 N•m (150 tot 170 kgf•cm).

OPMERKING

- De juiste speling bedraagt 0,6-0,7 mm.

Smeren snijbladen (om de 4 arbeidsuren)

Sprenkel een paar druppels olie op elk van de boutgaten aan de onderkant van de snijbladen.

Snijbladen reinigen (na elk gebruik)

Verwijder het plakkerige residu op de snijbladen met een 50 - 50 mengsel van kerosine (paraffine) en machineolie.

OPMERKING

- Draag handschoenen om uw handen tegen de scherpe snijbladen te beschermen.

Slijpen van de snijbladen (wanneer nodig)

1. Verwijder alle moeren en bouten waarmee de snijbladen aan de stang van het frame zijn bevestigd.
2. Verwijder de snijbladen.
3. Klem een snijblad in een bankschroef.
4. Vijl en slijp de randen van het snijblad zoals afgebeeld.
5. Wanneer de stang van het frame is verbogen of beschadigd, vervang deze dan door een nieuwe stang.

(A): 6 mm doorsnede
(B): 100° (Ong.)
(C): 40 tot 43°

OPMERKING

- Maak gebruik van een slijpschijf, een schuurband of een gladde platte vijl.

Voorzichtig

Wanneer er problemen zijn met het slijpen van het snijblad, raden we aan om het blad naar de ECHO dealer te brengen.

Smeren tandwielkast (om de 10 arbeidsuren)

1. Verwijder vuil van de smeerfitting.
2. Pomp voorzichtig smeer in de fitting. Stuw het smeer niet in de fitting. Te veel druk zorgt ervoor dat het smeer buiten de afdichtingen terechtkomt waardoor schade kan ontstaan. Pomp 1 tot -2 doses smeer in de fitting, om de 10 arbeidsuren

OPMERKING

- Gebruik universeelvet van een goede kwaliteit.

Afstellen carburateur (wanneer nodig)

L: Laag-toerental mengselafsteller

GevaarWaarschuwir

Wanneer de carburateur is afgesteld, dienen de snijmessen niet te bewegen wanneer een stationair toerental is ingesteld, anders kan dit leiden tot ernstig lichamelijk letsel.

Elke machine wordt in de fabriek getest en de carburateur wordt fijn afgesteld voor een maximale prestatie.

Reinig of vervang het luchtfilter, start de motor en laat deze gedurende enkele minuten op bedrijfstemperatuur komen voordat u de carburateur afstelt.

1. Afstelling stationair-toerental. Zet de motor af. Draai de lagesnelheidsnaald linksom totdat die niet meer verder kan. Start de motor en draai de schroef van de stationair-toerentalafstelling rechtsom totdat de snijbladen beginnen te bewegen. Draai vervolgens de schroef linksom totdat de snijbladen niet meer bewegen. Draai de schroef nog een extra halve slag linksom.

2. Geef gedurende 2 tot 3 seconden volgas om overmatige brandstof uit de motor te verwijderen en breng de snelheid vervolgens terug naar het stationaire toerental. Geef volgas om te controleren of de overgang van stationair toerental naar volgas soepel verloopt.

Voorzichtig

Bij het starten moet de stationair-toerentalafsteller zodanig zijn afgesteld dat de snijbladen niet gaan bewegen.

Neem bij problemen met de carburateur contact op met uw dealer.

Reinigen cilindervinnen (controleer regelmatig)

1. Verwijder de behuizing voorzichtig en verwijder vuil en stof van de vinnen.
2. Monteer de behuizing weer

OPMERKING

- Vervuilde vinnen hebben een slechte motorkoeling tot gevolg.

Reinigen demper en uitlaatopening (regelmatig controleren)

1. Verwijder de behuizingshelften voorzichtig.
2. Verwijder de demper en demonteer deze.
3. Verwijder vuil uit de uitlaatpoort van de cilinder en de demper.

OPMERKING

- Zorg dat er tijdens het reinigen van de uitlaatpoort geen krassen op de cilinder of de zuiger komen.

Opslag

Opbergen gedurende langere perioden (langer dan 30 dagen)

GevaarWaarschuwing

Berg de machine niet op in afgesloten ruimtes waar zich brandstofdampen kunnen verzamelen of waar deze een open vlam of vonk kunnen bereiken.

Berg de machine niet gedurende langere periodes (30 dagen of langer) op zonder beschermend opbergonderhoud uit te voeren; dit omvat het volgende:

1. Berg de machine op in een droge, stofvrije ruimte, buiten bereik van kinderen en andere onbevoegde personen.

2. Zet de contactschakelaar in de stand STOP.

3. Verwijder ophopingen van vet, olie, vuil en stofdeeltjes van de buitenzijde van de machine.

4. Voer alle vereiste periodieke smeer- en onderhoudswerkzaamheden uit.

5. Haal alle schroeven, bouten en moeren aan.

6. Tap de brandstoftank volledig af en trek enkele malen aan de starthendel om de resterende brandstof uit de carburateur te verwijderen.

7. Verwijder de bougie en giet 1/2 eetlepel verse, schone tweetakt motorolie via de bougieboring in de cilinder.

A. Plaats een schone doek over de bougieboring.

B. Trek 2 tot 3 maal aan de starchendel om de olie binnen de motor te verdelen.

C. Controleer de zuigerlocatie via de bougieboring. Trek langzaam aan de starchendel totdat de zuiger het hoogste punt van zijn slag bereikt en laat hem op dat punt staan.

1. Breng de bougie aan (sluit de bougiekabel niet aan).
2. Smeer de snijbladen in met een dikke laag olie om roest te voorkomen.

• Bewaar deze bedieningshandleiding voor toekomstige raadpleging.
• Is deze bedieningshandleiding onleesbaar geworden of bent u deze kwijtgeraakt, schaf dan een nieuw exemplaar aan bij uw ECHO dealer.
• Wanneer deze machine voor gebruik aan iemand wordt uitgeleend, dient deze bedieningshandleiding altijd te worden meegeleverd voor instructies en uitleg.
• Wordt de machine verkocht, overhandig de koper dan samen met de machine ook deze bedieningshandleiding.

Specifications

		HC-1500 HC-1600
Massa:Machine met gespecificeerde snijbladen, lege tank kg 4,7 5,7Machine met gespecificeerde snijbladen, volle tank kg 4,9 6,1
Inhoud: Brandstoftank L 0,30 0,50
Snijmechanisme:Type Tweevoudige werking, dubbelzijdigLengte mm 580 725Spoed mm 35Hoogte	mm 21
Tandwielverhouding en smering:		5,9 reductie en lithiumsmeer van een goede kwaliteit
Buitenafmetingen: lengte x breedte x hoogte	mm	960 × 235 × 200	1.135 × 240 × 215
Motor:TypeCilinderinhoudMaximum krukasvermogen (ISO 8893)Toerental bij maximum vermogenaanbevolen maximum toerentalaanbevolen stationaire toerentalToerental bij begin inschakeling koppelingCarburateurOntstekingBougieStarterKoppeling	mL ( cm3 )kW 0,5omw/minomw/minomw/min	Luchtgekoelde tweetakt eencilinder21,2
		6 0,66.500	6.500
		10.0003.000
		3.800	3.700
		DiafragmatypeVliegwielmagneet, CDI systeem
		CHAMPION RCJ-8Y	CHAMPION RCJ-7Y
		StarthendelAutomatisch centrifugaal
Brandstof:OlieVerhoudingBrandstofverbruik bij maximum motorvermogenSpecifiek brandstofverbruik bij maximum motorvermogen	L/u 0.5g/(kW·h)	Normale benzine. Loodvrije benzine van minimaal 89 octaan wordt aanbevolen. Gebruik geen brandstof die methylalcohol of meer dan 10% ethylalcohol bevat.Luchtgekoelde tweetakt cilinderolie. 50 : 1 voor ISO-L-EGD Standard (ISO/CD 13738), JASO FC en ECHO Premium 50 : 1 olie.50 : 1 (2%)
		6 0.6
		740
Geluidsniveau:(EN 27917) LpAav =	dB(A)	95	94
Gegarandeerd geluidsniveau:(2000/14/EC) LWA=	dB(A)	110	109
Trillingsniveau:(ISO 7916)StationairVolgas	m/ s2 m/ s2	10,2 3,615,0	6,1

Verklaring "CE" van conformiteit

De hierna genoemde fabrikant:

KIORITZ CORPORATION

7-2 SUEHIROCHO 1-CHOME

OHME; TOKIO 198-8711 JAPAN

verklaart dat de hierna gespecificeerde nieuwe machine:

DRAAGBARE HEGGENSCHAAR

Merk: ECHO

Type: HC-1500/HC-1600

voldoet aan:

• de vereisten van Richtlijn 98/37/EC (1998) (gebruik van geharmoniseerde standaard ISO 10517 (EN 774)

- de vereisten van Richtlijn 89/336/EEC (gebruik van geharmoniseerde standaards EN 50081-1, EN 50082-1, EN 55014 & EN 55022)

• de eisen van Richtlijn 2002/88/EC

• de eisen van Richtlijn 2000/14/EC

Conformiteitbeoordelingsprocedure volgens ANNEX V

		HC-1500 HC-1600
Gemeten geluidsniveau dB(A) 107 106
Gegarandeerd geluidsniveau dB(A) 110 109

Tokio,

1 april 2004

KIORITZ CORPORATION

Fumikhon Ayann

F. AIYAMA, GENERAL MANAGER

NL

KIORITZ CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8711, JAPAN

TELEFOON: [phone]. FAX: [phone].
