GEBRUIKSAANWIJZING TV2400 Amplicom

Radio Koptelefoon met versterker

1 Oordopjes links/rechts
2 Volumeknop
3 Stroom aan LED lampje
4 Microfoonknop om omgevingsgeluid te horen
5 Aan-/Uit-knop
6 Microfoon
7 Volume balans (links/rechts)
8 Batterij

Zender

1 Laaddoos
2 LED lampje toonkwaliteit
3 Knop voor toonkwaliteit
4 Stroom LED lampje
5 LED lampje voor laden van hoofdbatterij (koptelefoon)
6 LED lampje van reservebatterij
7 Reservebatterijhouder
8 Stroomaansluiting
9 Audio-ingang (3,5 mm)
10 Mono/Stereo-schakelaar

TV 2400 in gebruik nemen

TV 2400 in gebruik nemen

Verpakkingsinhoud

• 1 Ontvanger met oordopkapjes in L-grootte (groot)
• 1 Zender
• 1 Stroomaansluiting voor de zender
• 2 Oplaadbare batterijen voor de ontvanger (Lithium Polymer)
• 1 Audiokabel (2 x 3,5 mm connector)
• 1 Audio adapter (RCA)
• 1 Scart-Adapter voor TV
• 1 6,3 mm / 3,5 mm adapter plug
• 1 Extra microfoon met adapter plug en microfoonhouder
• 1 paar extra oordopkapjes in S-grootte(klein)
• 1 Handleiding

Belangrijk: Lees eerst de veiligheidsaanwijzingen op pagina 50 voordat u het apparaat in gebruik neemt.

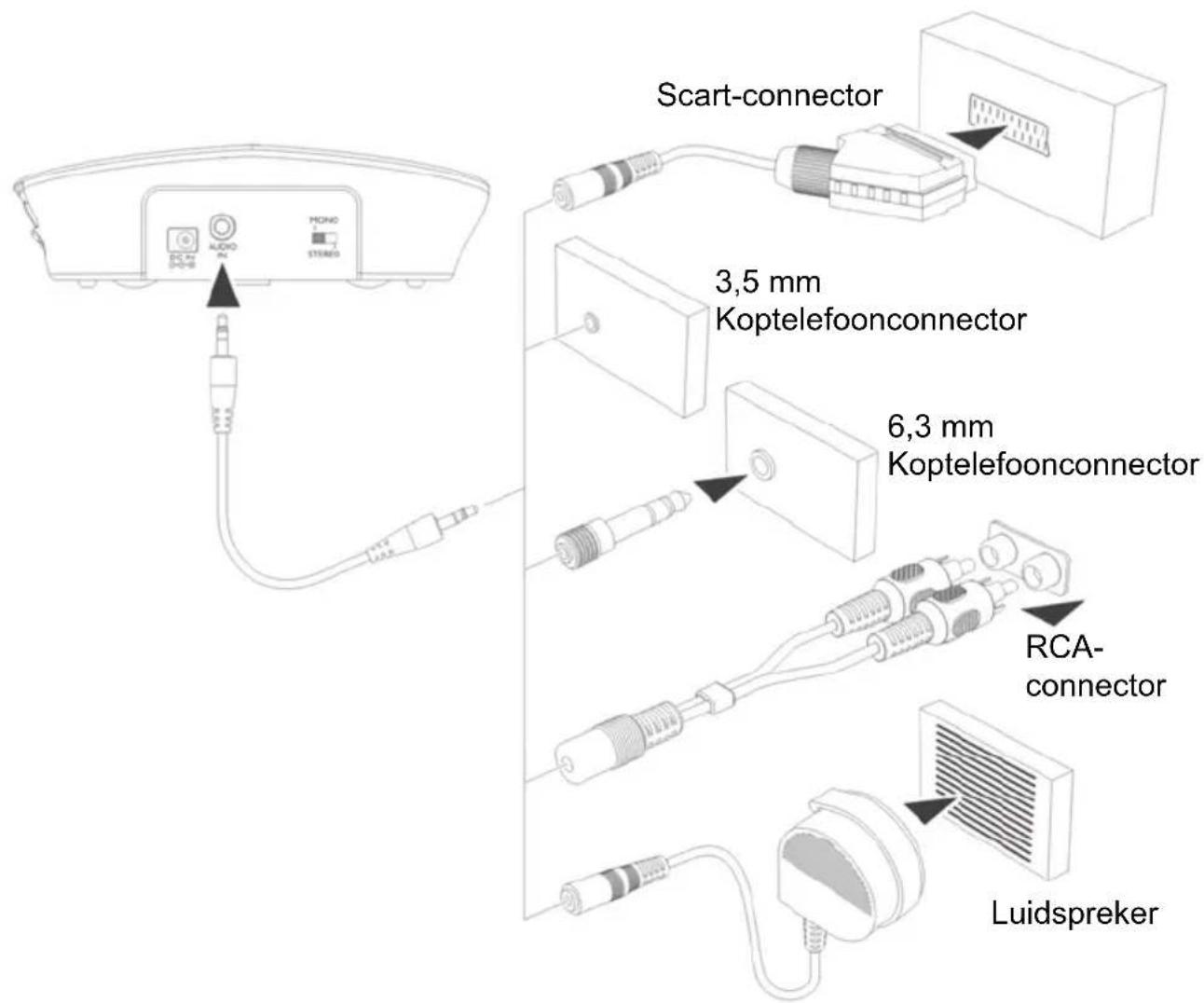

Zender aansluiten

1 Verbind de stekker van de netstroom met de DC IN-aansluiting aan de achterkant van de zender.
2 Steek de stroomkabel in een stopcontact.
3 Verbind de zender met uw audiobron.
Verschillende adapters en een microfoon zijn bijgeleverd en maken allerlei aansluitingen met TV of stereoset en luidspreker mogelijk.

Het groene LED lampje knippert zodra de stroom aangesloten is en blijft constant branden zodra het een audiosignaal herkent.

Scart-connector 3,5 mm Koptelefoonconnector 6,3 mm Koptelefoonconnector RCA- connector Luidspreker

Ontvanger in gebruik nemen

Batterij plaatsen en opladen

1 Stop een batterij in het batterijvakje. Zorg voor correcte poolverbinding.

2 Laad de batterij voor gebruik.

Schakel de ontvanger uit (OFF-positie).

Plaats de ontvanger zoals afgebeeld in de laadruimte van de zender. Het laadlichtje(5) is rood terwijl de batterij geladen wordt (ong. 2,5 uur). Zodra de batterij vol is wordt het laadlichtje groen.

3 Schuif de reservebatterij zoals afgebeeld in de laadruimte van de zender. Het laadlichtje(6) is rood terwijl de batterij opgeladen wordt (ong. 2,5 uur). Zodra de batterij vol is wordt het laadlichtje groen.

• Een volle batterij werkt ongeveer 5 uur
• Om de batterij te sparen schakelt de ontvanger zichzelf uit wanneer hij geen signaal van de zender ontvangt of wanneer het signaal te zacht is. Zodra het signaal weer de nodige sterkte bereikt heeft, gaat de ontvanger weer vanzelf aan.

Oordopkapjes omruilen

Twee paar oordopkapjes worden bijgeleverd (L=groot/S=klein).

Een paar grote oordopkapjes„L“, zijn al op de koptelefoon gemonteerd.

1 Neem de oordopkapjes bij hun uiteinde vast en trek ze los om ze om te ruilen.

2 Schuif de nieuwe oordopkapjes over het open deel van de dopjes tot ze precies passen.

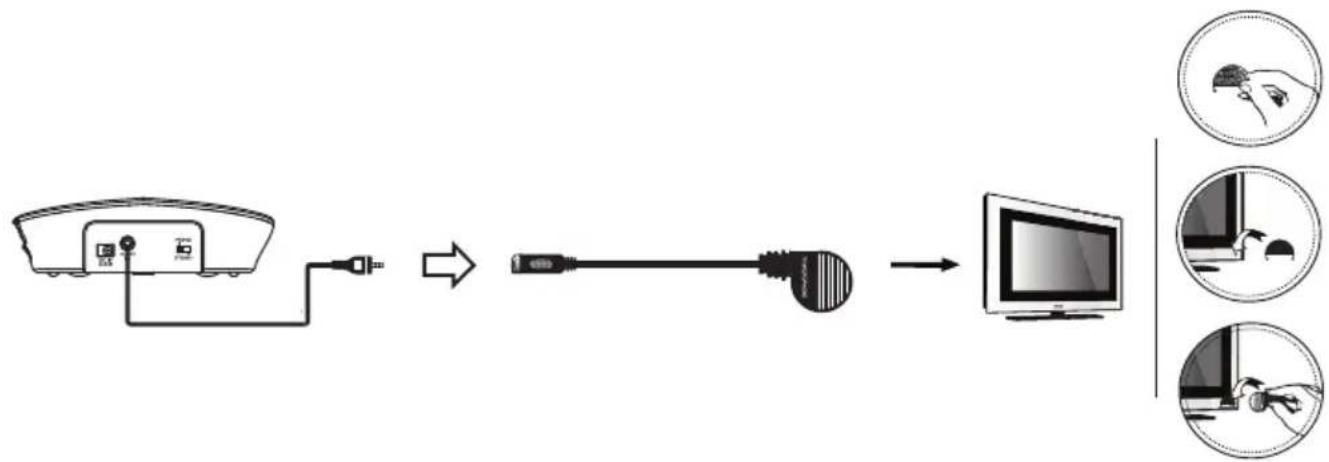

Extra microfoon

Wanneer uw TV of Hifi set geen audio-ingang heeft kunt u de bijgeleverde microfoon gebruiken.

1 Verbind de audiokabel met de microfoon.
2 Bevestig de microfoonhouder met plakband direkt aan de luidsprekervan de TV of Hifi set. Steek de microfoon in de microfoonhouder.
3 Zet het volume van de TV/Hifi set erg laag. Die positie van de microfoon heeft een grote invloed op het volume. Probeer door te experimenteren wat de beste positie is.

NB: Als u gebruik maakt van de microfoon is alleen mono-ontvangst mogelijk.

Zorg ervoor dat de microfoon niet te dicht bij de zender geplaatst wordt aangezien daardoor storende geluiden in de koptelefoon kunnen terecht-komen.

Gebruik

Gebruik

Hoog geluidsvolume beschadigt het gehoor!

Deze ontvanger kan op hogere volumes ingesteld worden dan conventionele koptelefoons. Personen met een gezond hoorvermogen en vooral kinderen kunnen hierdoor schade aan hun gehoor oplopen.

- Draai het volume van uw koptelefoon lager voordat u hem aanzet.

- Stel uzelf niet bloot aan hogere geluidsvolumes.

1 Zet het audiotoestel aan.Het groene LED-lampje van de zender gaat aan.
2 Schuif de Aan-/Uitschakelaar van de koptelefoon naar de „ON“-positie.
3 Buig de armen van de koptelefoon uit elkaar zodat de oordopjes in de oren gestoken kunnen worden. Let erop dat men de dopjes naar boven, naar beneden en zijwaarts kan ombuigen zodat ze een beetje dieper in het oor gedrukt kunnen worden. Daardoor wordt de klankkwaliteit en het volume beter. Druk de oordopjes zachtjes verder in het oor zodat ze goed passen en de klank optimaal is.

4 Verander de volume-instelling volgens eigen behoefte.

Noteer: Wanneer de batterij bijna leeg is zult u elke minuut drie korte pieptonen horen. De koptelefoon zal dan na ongeveer 5 minuten uitgeschakeld worden.

De Microfoonknop

De microfoonopening aan de zijkant van uw koptelefoon neemt geluiden uit uw omgeving op. Wanneer de microfoon ingeschakeld is hoort u meer van uw omgeving. U kunt dan bijvoorbeeld terwijl u de koptelefoon ophebt, uw deurbel, uw telefoon of uw gesprekspartner horen.

Om de microfoon aan te zetten moet u de microfoonknop induwen. Het ver- kliklichtje verandert dan van groen naar rood en u hoort ook twee korte pieptonen. Let erop dat de microfoonopening aan de zijkant niet afge- schermd is. U hoort uw omgeving en u kunt de koptelefoon als geluidsver- sterker gebruiken om uw gesprekspartner beter te verstaan.

Druk nogmaals op de knop om de microfoon uit te schakelen. Het verklik- lichtje verandert weer naar groen en u hoort weer het geluid van uw TV of radio.

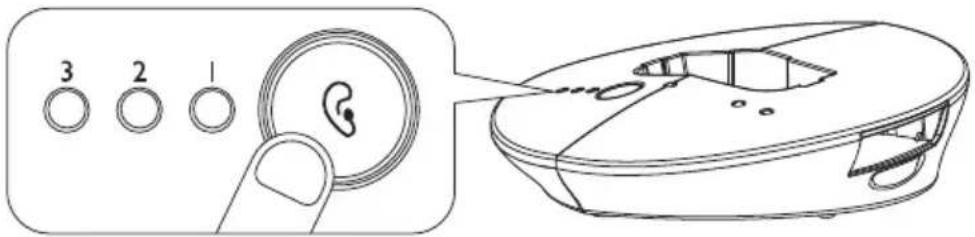

Instellen van toonkwaliteit

De toonkwaliteit kan op de zender ingesteld worden Door herhaaldelijk op de knop te drukken (zie afbeelding) gaan de LED-lichtjes 1, 2, of 3 branden of geen van de drie.

De volgende tabel toont de mogelijke instellingen aan. Ga na welke instelling u het beste past.

Instelling		EffektLED-lichtje (Oranje)
Standard Neutra
1		Versterking bassen + Versterking hoge tonen
2		Versterking hoge tonen
3		Versterking bassen

Problemen oplossen

Geen geluid

• Zorg ervoor dat de stroomkabel tussen de zender (DC IN) en het stopcontact aan beide kanten goed aangesloten is.
• Zorg ervoor dat de schakelaar aan de koptelefoon in de ON-positie is.
• Misschien is de batterij in de koptelefoon leeg. Laad de batterij van de zender weer op of verwissel hem met de geladen reservebatterij.
• Verzeker u ervan dat het toestel waarvan u de klank wil horen (radio,TV) aan is en op een zender.of kanaal afgestemd is. Gebruik ook de volume-knop aan de koptelefoon om het volume hoger te zetten.
• Het audio- of videotoestel waarop u aangesloten bent staat misschien niet op playback. Zet de playback aan op het toestel.
• Het volume van de koptelefoon staat te laag. Draai het volume hoger.

Stoorgeluiden

• Misschien is de batterij van de koptelefoon leeg. Laad de batterij weer op of vervang hem met de geladen reservebatterij.
• De afstand tussen de koptelefoon en de zender is misschien te groot. Probeer of de kwaliteit verbetert wanneer u dichter bij de zender gaat zitten.
• Het ingangsvermogen van het audiosignaal is te laag. Verhoog het volu- me van de audiobron.

Bijlage

Bijlage

Veiligheidsaanwijzingen

Lees deze handleiding zorgvuldig door en bewaar hem goed.

Dit apparaat is bedoeld om klanksignalen van een televisietoestel of een stereo-installatie vanuit een zender naar een ontvanger te sturen zonder kabels, met behulp van een infraroodlicht. Elk ander gebruik is niet toege-staan.

Eigenhandige wijzigingen of aanpassingen zijn niet toegestaan. Open het apparaat nooit en probeer het apparaat nooit zelf te repareren.

Plaatsing en veiligeidsinformatie

• Vermijd blootstelling aan rook, stof, trillingen, chemische stoffen, vocht, hitte of direct zonlicht.
• Aangezien meubels tegenwoordig met een veelvoud van laksoorten en kunststoffen behandeld worden, kan het gebeuren dat veel van die stoffen de rubberen pootjes van dit toestel kunnen aantasten en vlekken op uw meubels kunnen maken. Gebruik daarom een slipvas- te onderlegger voor uw toestel.
• Deze ontvanger kan grote geluidsvolumes opwekken. Als dit toestel door meerdere personen gebruikt wordt, is het beter het volume altijd op de laagste stand te zetten voordat u de koptelefoon in uw oren aanbrengt.

Voor gebruikers van een pacemaker

Als u een pacemaker hebt, moet u eerst uw arts raadplegen of het begruik van dit toestel veilig is. Schakel dit toestel uit wanneer u vermoedt dat er iets niet in orde met u is.

Adapter

Opgelet: Gebruik enkel de meegeleverde adapter, want andere adapters kunnen het bewakingssysteem beschadigen. De toegang tot de adapter mag niet worden belemmerd door meubels of andere voorwerpen.

Zorg bij gebruik van de adapter ervoor dat de kabel en stekker niet beschadigd zijn. Geknakte of versleten kabels zijn levensgevaarlijk!

De adapter voldoet aan de vereisten voor ecologisch ontwerp van de Europese Unie (Richtlijn 2005/32/EG). Dit betekent dat wanneer het apparaat in gebruik of in stand-by staat, het stroomverbruik in vergelijking met oudere types adapters beduidend lager is.

• Energiesparend
• Economisant
l'énergie
• A risparmio di
energia
• Energy efficient

Accu's

Opgelet: Werp de accu's nooit in het vuur. Gebruik enkel de voor dit apparaat gespecificeerde accu's! Let op een juiste polariteit!

Afvalverwijdering

Wanneer u het apparaat wilt afvoeren, brengt u het naar een verzamelpunt van uw plaatselijke afvalverwerkingsbedrijf (bv. een containerpark). Krachtens de wetgeving betreffende afgedankte elektrische en elektronische apparaten zijn eigenaars van afgedankte apparaten wettelijk verplicht oude elektrische en elektronische apparaten apart af te voeren. Het symbool hiernaast betekent dat het apparaat in geen geval bij het huisvuil mag worden geworpen!

Gevaar voor de gezondheid en voor het milieu door accu's en batterijen!

Accu's en batterijen nooit openen, beschadigen, inslikken of in het milieu introduceren. Ze kunnen giftige en milieuschadelijke zware metalen bevatten.

U bent wettelijk verplicht om accu's en batterijen op een veilige manier af te voeren via een handelaar die batterijen verkoopt of via een inzamelpunt voor batterijen, waar geschikte containers ter beschikking staan. Het afvoeren gebeurt kosteloos. De symbolen hiernaast betekenen dat u accu's en batterijen in geen geval in het huisvuil mag werpen en dat u ze naar een geschikt inzamelpunt moet brengen.

De verpakkingsmaterialen moeten worden afgevoerd in overeenstemming met de lokale voorschriften.

Probeemoplossing

Kijk eerst naar de aanwijzingen op bl. 10 indien u problemen hebt met uw toestel. Bij garantieaanspraken neemt u contact op met uw handelaar. De garantieperiode bedraagt 2 jaar.

Conformiteitsverklaring

Dit apparaat voldoet aan de vereisten van de EU-richtlijn:

1999/5/EG Richtlijn betreffende radioapparatuur en telecommunicatie-eind-apparatuur en de wederzijdse erkenning van hun conformiteit. De conformiteit met bovengenaamde richtlijn wordt bevestigd door het CE-kenteken op het apparaat.

De volledige conformiteitsverklaring kunt u gratis downloaden van onze website www.amplicomms.com

Onderhoud

• Reinig de behuizing met een zachte en pluisvrije doek.
- Gebruik geen reinigingsmiddelen of oplossingsmiddelen.

Technische informatie

Transmissie

UHF

Stereo

Frequentie 2,4 GHz digitaal

Reikwijdte tot 30 m (in optimale omstandigheden)

Frequentiebereik 30 Hz - 20 kHz

Maximum volume 120 dB

Distortie < 0,5 %

Signaal/ruis-verhouding > 75 dB

Stroomvoorziening (zender) Adapter, uitvoer: 5 VDC, 550 mA

Stroomvoorziening (ontvanger) 1 batterij 3,7 V / 350 mA Lithium Polymer

Bedrijfsduur Met volle batterij tot 5 uur

Oplaadtijd Voor lege batterij ong. 2,5 uur

Gewicht

Zender: ca. 115 g

Ontvanger: ca. 53 g

Garantie

AMPLICOMMS-apparaten worden geproduceerd en getest met de modernste productieprocessen. Nauwkeurig geselecteerde materialen en geavanceerde technologieën zorgen voor een probleemloze werking en een lange levensduur.

De garantieperiode bedraagt 24 maanden, berekend vanaf de dag van aan- koop. De garantie geldt niet voor de batterijen, accu's of accupacks gebruikt in het product.

Binnen de garantieperiode worden alle defecten die te wijten zijn aan materiaal- of fabricagefouten, kosteloos gerepareerd. De garantie vervalt bij ingrepen aan het apparaat door de koper of door derden. Schade die door onrechtmatige hantering of bediening, natuurlijke slijtage, verkeerd opstellen of bewaren, onrechtmatige aansluiting of installatie, geweld of andere externe invloeden is ontstaan, wordt niet gedekt door de garantie.

Wij behouden ons het recht voor, in geval van een klacht, om naar eigen goeddunken de defecte delen te repareren of te vervangen, of het volledige apparaat te ruilen. Ingeruilde onderdelen of ingeruilde apparaten worden onze eigendom. Aanspraken op schadevergoeding zijn uitgesloten, in zoverre ze niet gebaseerd zijn op opzet of grote nalatigheid vanwege de fabrikant. Indien uw apparaat toch een defect vertoont binnen de garantieperiode, neemt u uitsluitend contact op met de handelszaak waar u het AMPLI-COMMS-apparaat hebt gekocht, op vertoon van uw aankoopbewijs. Alle garantieclaims volgens deze bepaling kunnen enkel geldig worden gemaakt bij uw handelaar. Na twee jaar na aankoop en overhandiging van onze producten vervallen de garantierechten.
