Type product	Vrijstaande koelkast
Merk	Dunavox
Model	DX-181.490DBK
Inhoud koelgedeelte	181 liter
Inhoud vriesvak	10 liter
Afmetingen (H x B x D)	145 x 55 x 60 cm
Netto gewicht	35 kg
Energieklasse	E
Jaarlijks energieverbruik	180 kWh
Klimaatklasse	N-ST
Geluidsniveau	42 dB
Soort regeling	Mechanisch (thermostaatknop)
Verlichting	LED
Aantal deuren	1
Deurscharnier	Rechts, omkeerbaar
Kleur	Zwart
Koelmiddel	R600a
Ontdooiing	Handmatig
Plaatsing	Vrijstaand
Inclusief accessoires	1 legplateau, 1 groentelade, 1 eierrekje
Garantie	2 jaar

Veelgestelde vragen - DX-181.490DBK Dunavox

Hoe stel ik de temperatuur in op mijn Dunavox DX-181.490DBK koelkast?

Draai aan de thermostaatknop in de koelkast. Gebruik een stand tussen 1 (warmst) en 7 (koudst). Voor normaal gebruik is stand 3 of 4 aanbevolen. Wacht 24 uur na instelling voor de juiste temperatuur.

Hoe moet ik de koelkast ontdooien?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Verwijder alle levensmiddelen en laat de deur open staan. Plaats een bak om het dooiwater op te vangen. Gebruik nooit scherpe voorwerpen om ijs te verwijderen.

Wat moet ik doen als de koelkast niet koelt?

Controleer of de stekker goed in het stopcontact zit en of de thermostaat niet op 0 staat. Zorg dat de ventilatieopeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik de koelkast het beste?

Maak de binnenkant schoon met een zachte doek en lauwwarm water met een milde zeep. Gebruik geen schurende middelen of agressieve chemicaliën. Droog alles goed af voordat u het apparaat weer inschakelt.

Waarom maakt mijn Dunavox koelkast lawaai?

Een zacht zoemend of borrelend geluid is normaal door de compressor en het koelmiddel. Als het geluid luider wordt of piept, controleer dan of de koelkast waterpas staat en niet tegen de muur of kastjes aanstaat.

Hoe lang duurt het voordat de koelkast op temperatuur is?

Na het aansluiten duurt het ongeveer 24 uur voordat de koelkast de juiste temperatuur heeft bereikt. Plaats geen levensmiddelen voordat de temperatuur stabiel is.

Kan ik de deurscharnier omdraaien?

Ja, de deurscharnier is omkeerbaar. Volg de instructies in de handleiding om de deur naar de andere kant te laten openen. Hiervoor zijn geen speciale gereedschappen nodig, maar wees voorzichtig.

Wat is het maximale gewicht per legplateau?

Elk legplateau kan tot ongeveer 20 kg dragen. Verdeel het gewicht gelijkmatig en vermijd overbelasting om schade te voorkomen.

Hoe vervang ik de verlichting in de koelkast?

De koelkast is uitgerust met een LED-lamp die niet door de gebruiker vervangen kan worden. Neem bij defect contact op met de klantenservice voor assistentie.

Heeft de Dunavox DX-181.490DBK een vriesvak?

Ja, deze koelkast heeft een klein vriesvak (ongeveer 10 liter) voor het bewaren van diepvriesproducten. De temperatuur in het vriesvak is niet apart instelbaar.

GEBRUIKSAANWIJZING DX-181.490DBK Dunavox

GEBRUIKSAANWIJZING WIJNKOELER AANGEDREVEN DOOR EEN COMPRESSOR

DX-7.22SK

DX-19.58SK

DX-24.56BBK

DX-24.56BSK

DX-41.130BBK

DX-41.130BSK

DX-46.145BK

DX-46.145SK

DX-94.270DBK

DX-94.270DSK

DX-181.490DBK

DX-181.490DSK

Deze gebruiksaanwijzing bevat belangrijke informatie, zoals veiligheids- en installatievoorschriften over de apparatuur. Lees dit voor gebruik zorgvuldig door en volg alle veiligheidsvoorschriften en instructies.

Het wordt aanbevolen dat u deze handleiding ter referentie bewaart, zodat u bekend bent met de werking van het apparaat

--INHOUDSOPGAVE--

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN ....3

INBOUW SERIE (In te bouwen in keuken of woonkamer) 4
INGEBOUWDE KOLOMSERIE 3
VLOERMODEL SERIE....6

ACCESOIRES TE INSTALLEREN VOOR HET IN GEBRUIK NEMEN....7

Het uitpakken en reinigen van de wijnkoeler 7
HET SLUITEN EN OPENEN VAN DE DEUR (OPTIONEEL)....7

DE WIJNKOELER GEBRUIKEN 7

WERKKLIMAAT 7
WIJNOPSLAG 8
BEDIENINGSPANEEL 9
STROOM AAN/UIT....10
HET BEDIENINGSPANEL AANZETTEN 10
BINNENVERLICHTING AAN/UIT....10
TEMPERATUURWEERGAVEVENSTER 10
HET INSTELLEN VAN DE TEMPERATUUR.... 10
HET SELECTEREN VAN WEERGAVE IN FAHRENHEIT (°F) OF CELSIUS (°C).... 11

ZORG EN ONDERHOUD ....11

STROOMSTORING 11
DE WIJNKOELER VERPLAATSEN.... 12
TIPS VOOR ENERGIEBESPARING....12

PROBLEMEN OPLOSSEN....13

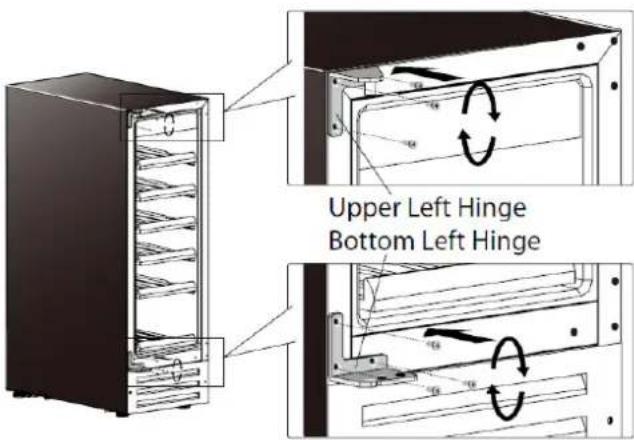

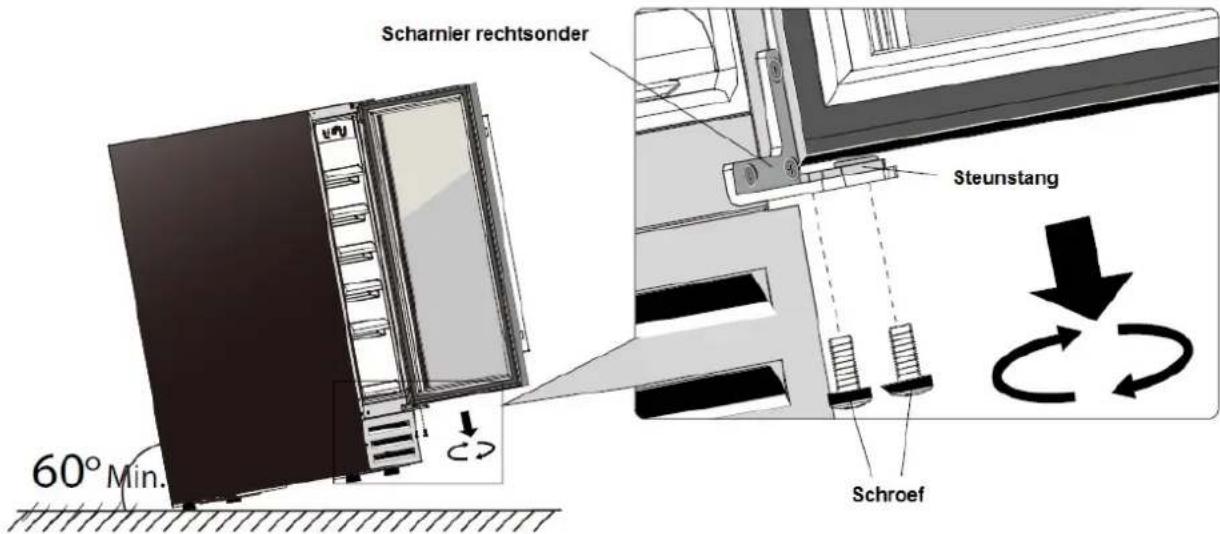

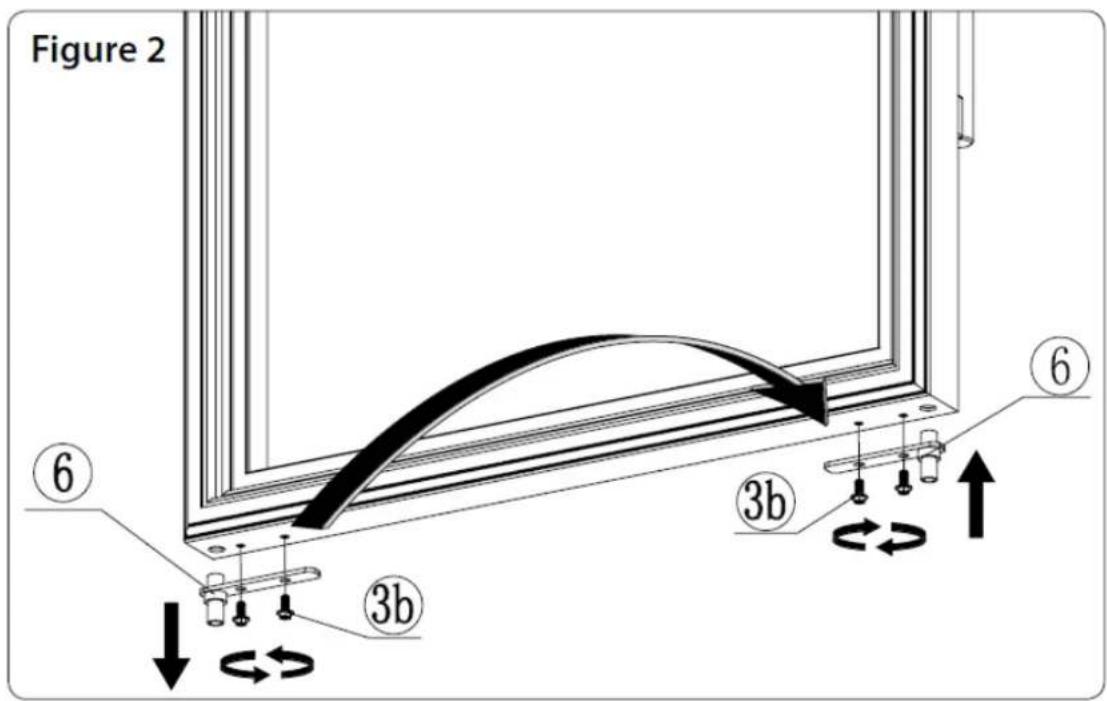

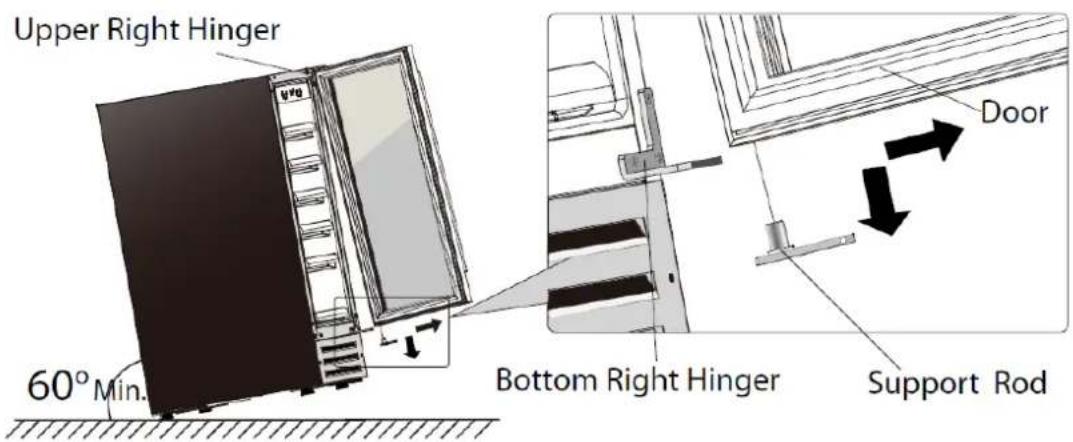

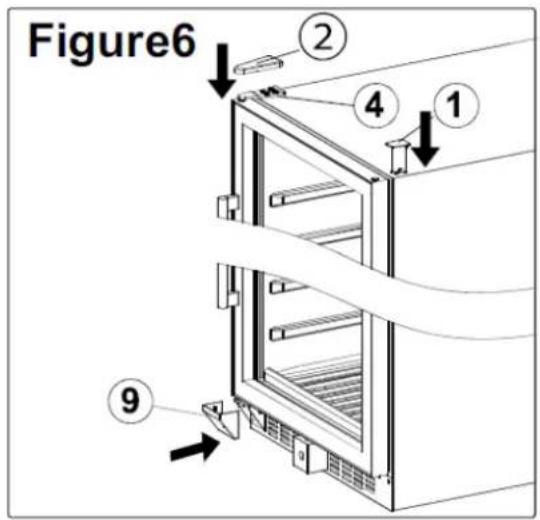

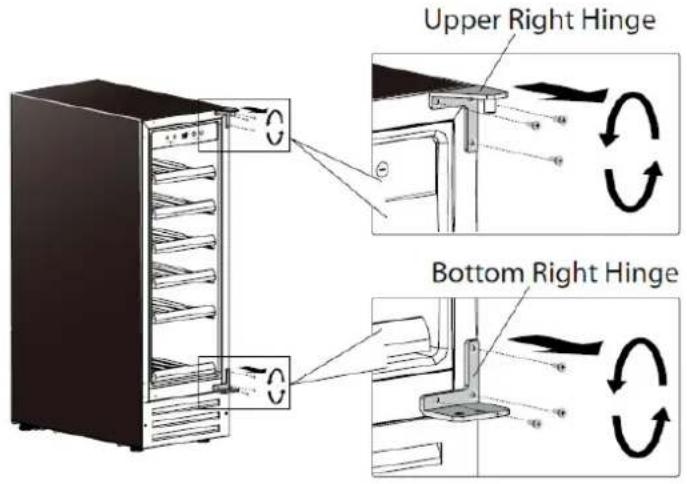

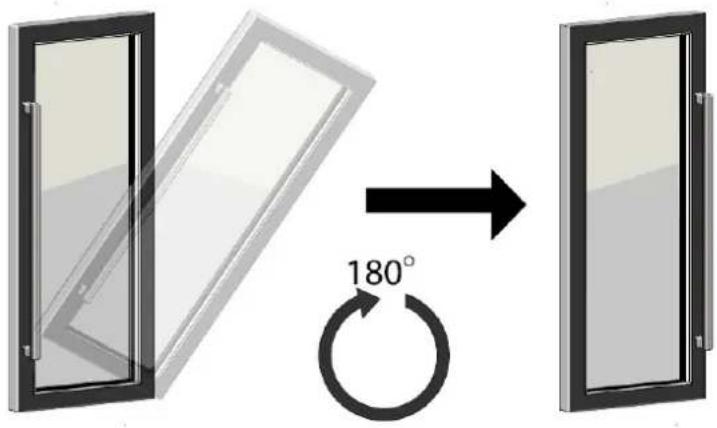

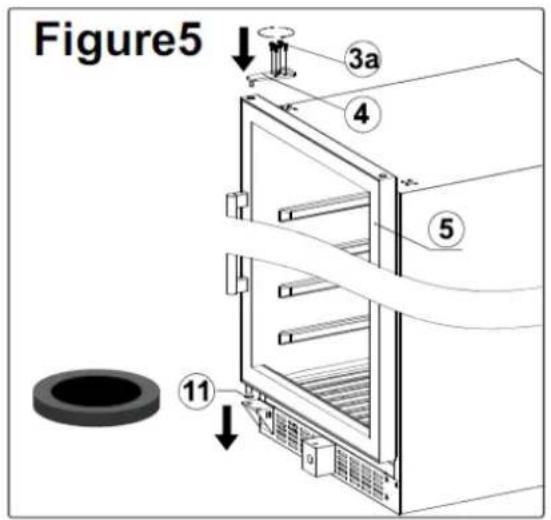

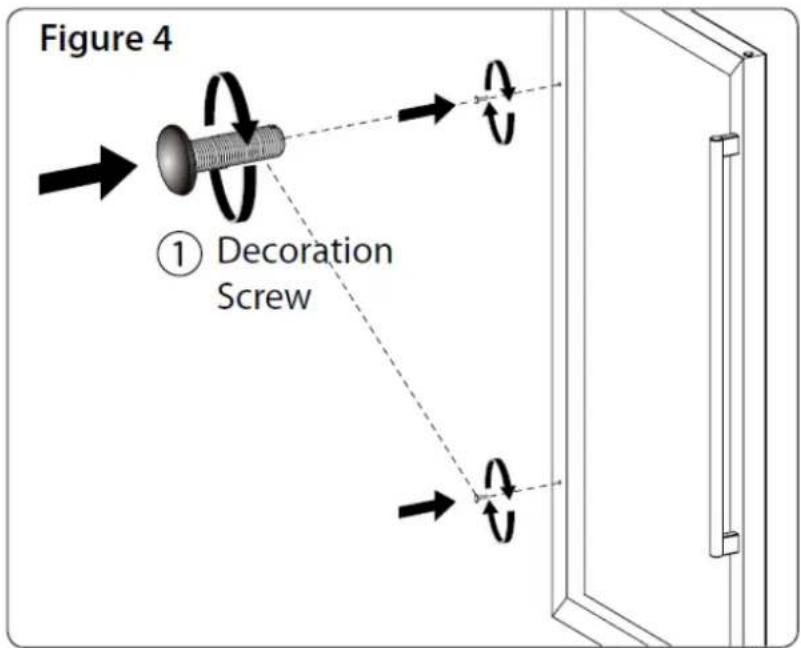

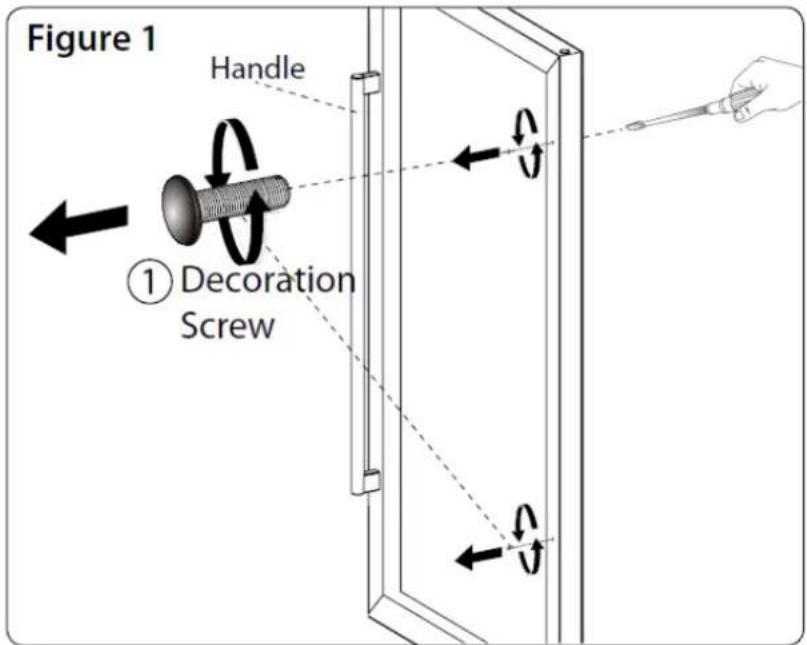

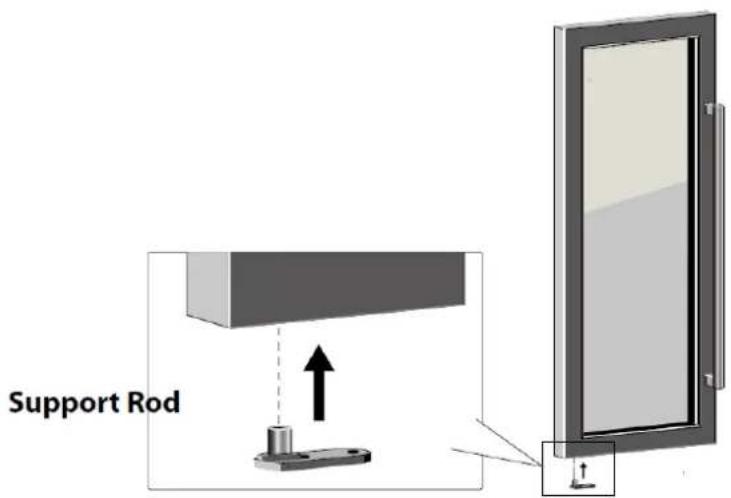

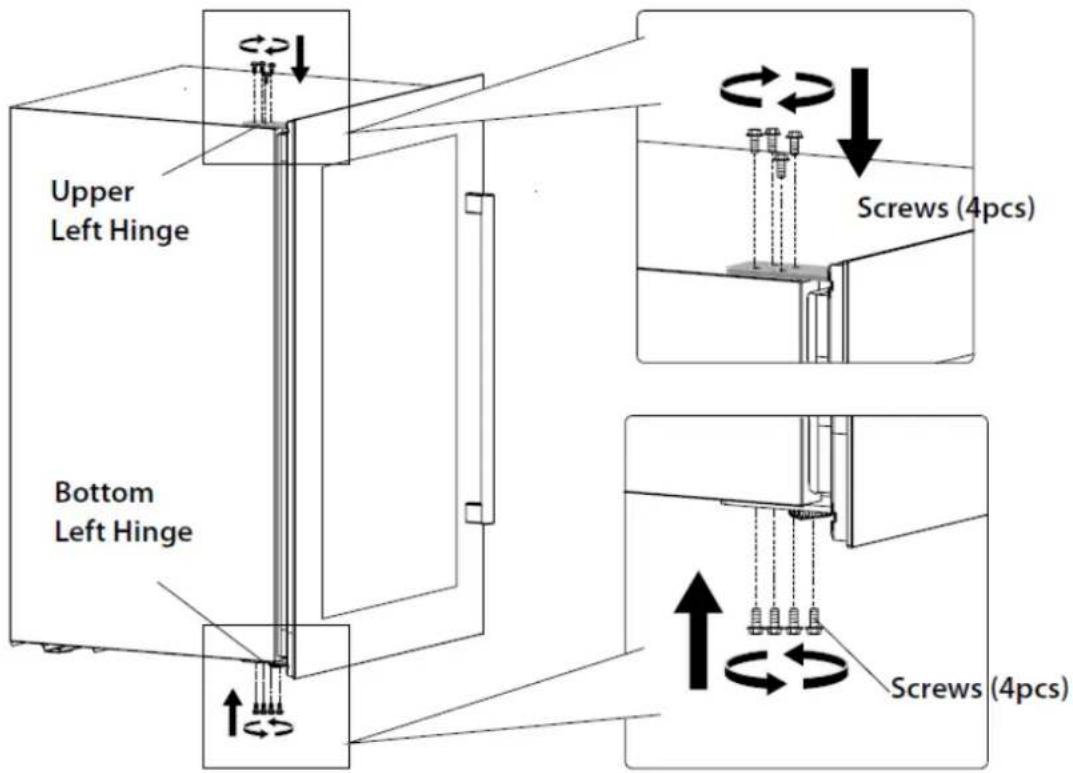

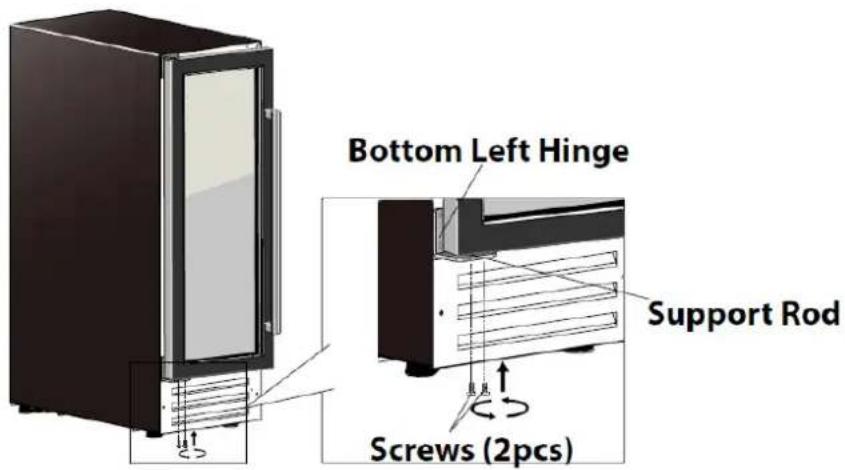

HET OMDRAAIEN VAN DE RICHTING VAN DE DEUR....14

VOOR DE INBOUW SERIE 14
VOOR DE INGEBOUWDE KOLOMSERIE 17
VOOR DE VRIJSTAANDE SERIE 18

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Voordat u het apparaat gaat gebruiken, dient u het eerst correct te positioneren en installeren, zoals beschreven in deze handleiding. Om het risico van brand, elektrische schokken of letsel bij het gebruik van het apparaat te vermijden, volg deze basisvoorzorgsmaatregelen:

• Het apparaat is bedoeld om uitsluitend te worden gebruikt voor de opslag van wijn.
• Zorg ervoor dat de spanning of stroom, die is vermeld op de vermogenslabel, overeenkomt met uw netspanning. Steek de stekker in een geaard 97pins stopcontact, verwijder geen aardingspen, gebruik geen adapter en gebruik geen verlengsnoer.
• Het wordt aanbevolen om een apart circuit voor dit apparaat aan te leggen.
• Reinig nooit onderdelen van het apparaat met brandbare vloeistoffen; hierdoor kan gevaar voor brand of explosie ontstaan. Bewaar of gebruik ook geen benzine of andere brandbare dampen en vloeistoffen in de nabijheid van het apparaat.
• Stop geen stekker in het stopcontact of trek de stekker niet uit het stopcontact wanneer uw handen nat zijn.
• Haal de stekker van het apparaat uit het stopcontact of schakel de stroom uit voor reiniging, onderhoud of verzorging. Als u dit niet doet, kan dit leiden tot een elektrische schok of de dood.
• Probeer geen onderdelen van het apparaat te repareren of vervangen, tenzij het specifiek is aanbevolen in deze folder. Al het andere onderhoud moet worden gedaan door een gekwalificeerde technicus.
• Zorg voor genoeg mensen om het apparaat te verplaatsen en te installeren om schade aan het apparaat of lichamelijk letsel te vermijden.
• Om een goede ventilatie van het apparaat te waarborgen, moet de voorkant van het apparaat volledig vrij zijn. Plaats het apparaat uit direct zonlicht en uit de buurt van warmtebronnen (fornuis, verwarming, radiator, enz.).
• De grootte van de zekering (of schakelaar) moet 10 ampère of hoger zijn.
• Het is belangrijk dat het apparaat waterpas staat om goed te werken. U kunt de voeten van het apparaat aanpassen om het waterpas te maken.
• Dit apparaat is bedoeld om gebruikt te worden door mensen met voldoende ervaring en kennis van elektrische apparaten. Alle andere personen (inclusief kinderen) zullen onder toezicht moeten staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• 5ebruik geen schuurmiddel of reinigingsmiddel op basis van oplosmiddelen op de binnenkant. Deze reinigingsmiddelen kunnen de binnenkant beschadigen of verkleuren.
• 5ebruik dit apparaat niet op een andere manier dan het beoogde doel.
• Het gebruik van accessoires, die niet door de fabrikant aanbevolen zijn, kan gevaarlijk zijn.
• Wanneer u het apparaat wegdoet, verwijder de deur en laat de rekken op hun plaats zitten, zodat kinderen niet gemakkelijk naar binnen kunnen klimmen. En zorg ervoor dat het koelvloeistof7circuit, in het bijzonder de warmtewisselaar aan de achterkant / onderkant van het apparaat, niet wordt beschadigd. Het symbol op het product of de verpakking geeft aan dat dit product niet moet worden behandeld als normaal huishoudelijk afval en dat het naar een verzamelpunt voor het recyclen van elektrische en elektronische goederen moet worden gebracht.

OPBOUW EN MONTAGE

De volgende foto's laten alleen de opbouw van het apparaat zien. De dimensie en hoeveelheid planken kunnen per model van dezelfde serie verschillen.

INBOUW SERIE (In te bouwen in keuken of woonkamer)

Opbouw Enkelvoudige Zone

1- Touch-key bedieningspaneel en digitaal scherm
2- Kast aan de buitenkant/behuizing
3- Diepe plank
4- Deur

5- Ondiepe plank
6- Handvat
7- Rooster aan de voorkant
8- Afdichting
9- Stelvoet

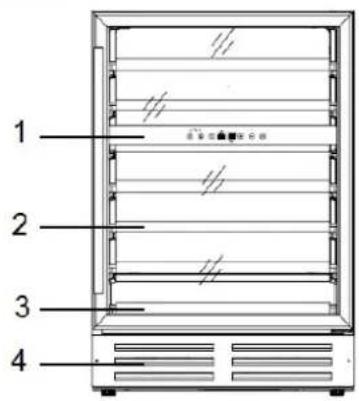

Opbouw Tweevoudige Zone

1- Touch-key bedieningspaneel en digitaal scherm
2- Diepe plank 6- Deur
3- Ondiepe plank 7- Handvat
4- Rooster aan de voorkant 8- Afdichting 9- Stelvoet

5- Kast aan de buitenkant/ behuizing

Dual Zone Structure

1 2 3 4

5 6 7 8 9

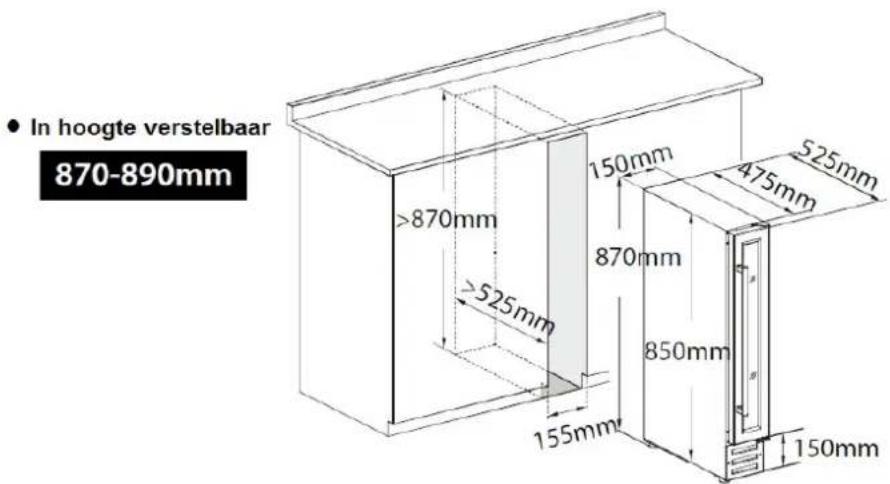

Inbouwtekening 150 mm breedte

• In hoogte verstelbaar 870-890mm >870mm >525mm 150mm 870mm 850mm 155mm 475mm 525mm 150mm

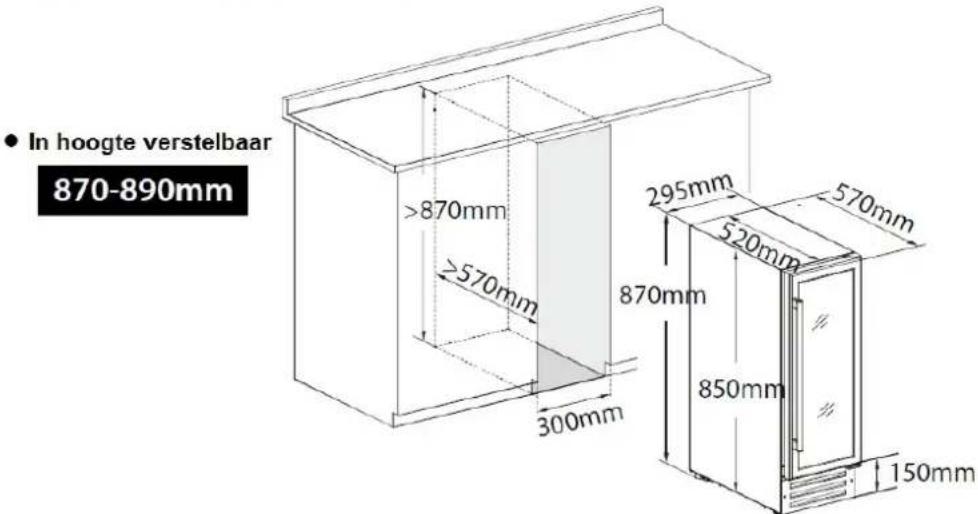

Inbouwtekening 295 mm breedte

• In hoogte verstelbaar 870-890mm >870mm >570mm 300mm 295mm 520mm 870mm 850mm 150mm

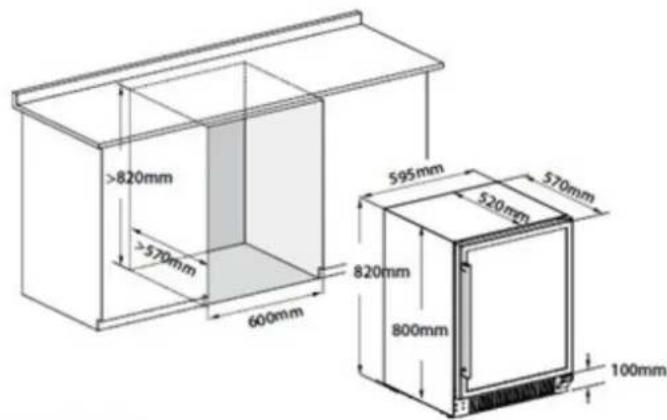

Inbouwtekening 595 mm breedte

• In hoogte verstelbaar
  820-850mm


>820mm >570mm 600mm 595mm 520mm 570mm 820mm 800mm 100mm

• In hoogte verstelbaar

870-890mm

>870mm 570mm 600mm 595mm 570mm 870mm 850mm 150mm

INGEBOUWDE KOLOMSERIE (Ingebouwd in een keukenkastje)

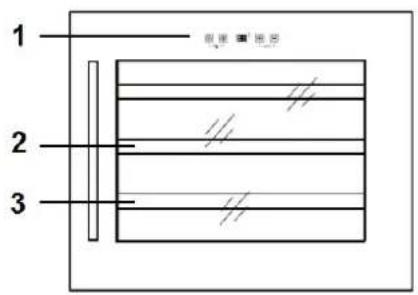

Opbouw enkelvoudige zone

1 Touch-key bedieningspaneel en digitaal scherm 6 deur
2 Diepe plank 7 handvat
3 Ondiepe plank 8 Afdichting
4 Condensor 9 Stelvoet
5 kast aan de buitenkant/behuizing 10 Montagebalk

1 2 3

4 5 6 7 8 9 10

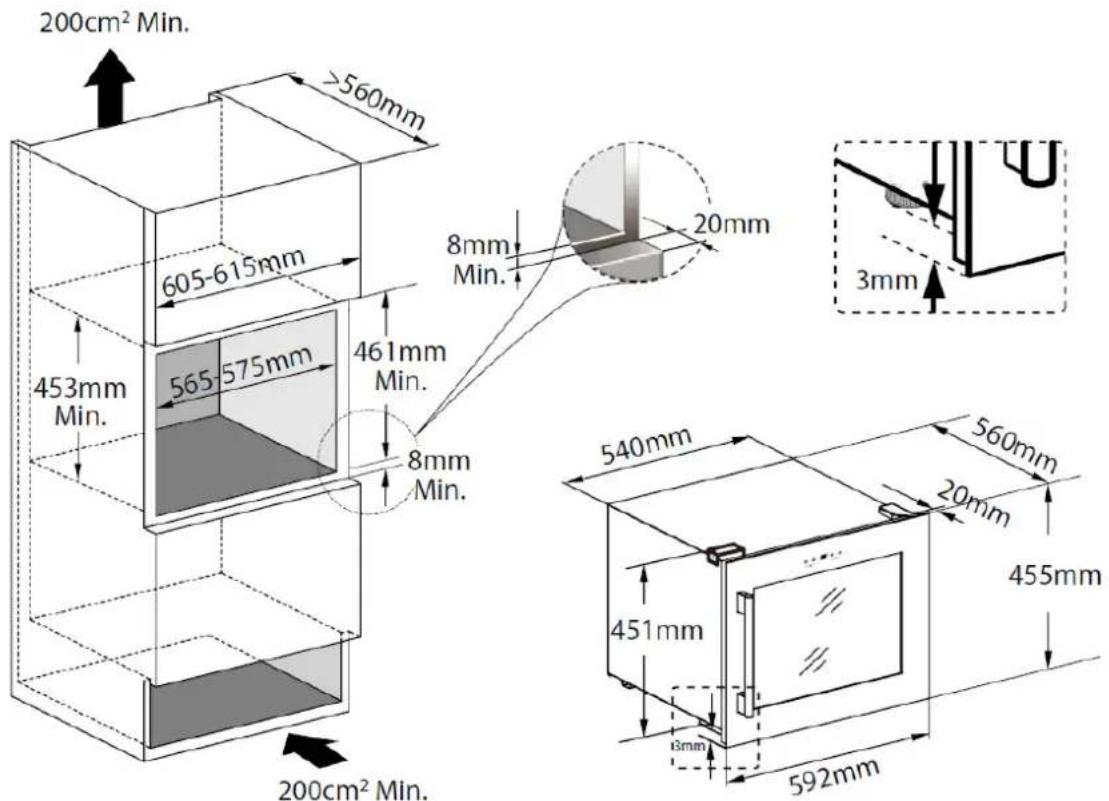

Inbouwtekening 455 mm hoogte

200cm² Min. >560mm 605-615mm 453mm Min. 565-575mm 461mm Min. 8mm Min. 8mm 20mm 200cm² Min. 540mm 560mm 20mm 455mm 451mm 3mm 592mm

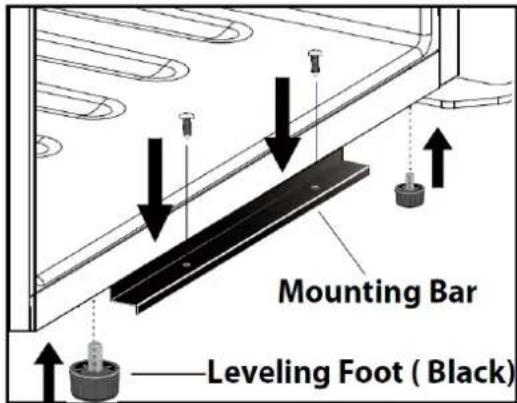

1 Voordat u het apparaat in de keukenkast plaatst, schroef de oorspronkelijke 4 stelvoeten (in het wit) eruit en schroef de 8 korte stelvoetjes (in het zwart), die als een accessoire zijn verpakt, vast aan de onderkant van het apparaat. 8. Draai de 8 schroeven aan om de montagebalk (die is bevestigd aan de onderkant van het apparaat) vast te maken aan de keukenkast. Zie de tekening aan de rechterkant.

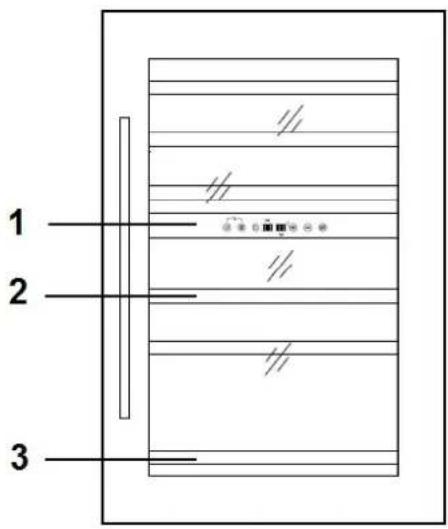

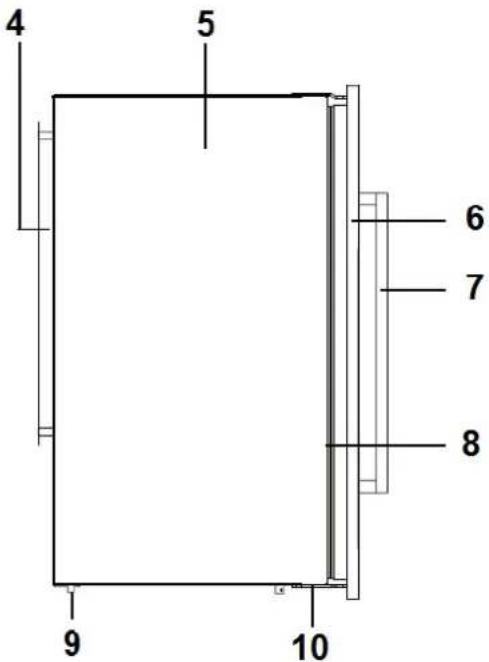

Opbouw Tweevoudige zone

1- Touch-key bedieningspaneel en digitaal scherm 6- Deur
2- Diepe plank 7- handvat
3- Ondiepe plank 8- Afdichting
4- Condensor 9- Stelvoet
5- Kast aan de buitenkant/behuizing 10 - Montagebalk

1 2 3

4 5 6 7 8 9 10

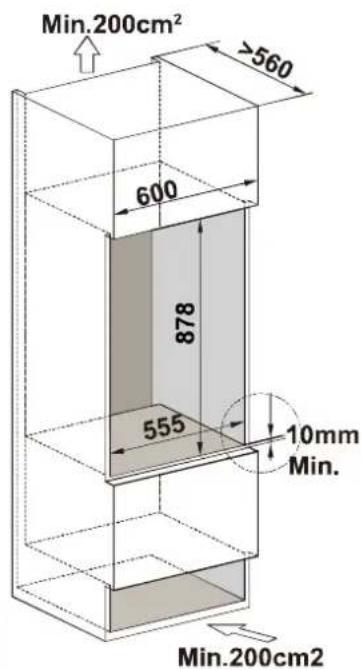

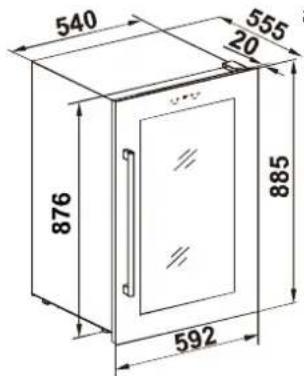

Inbouwtekening 885 mm hoogte

Min.200cm² >560 600 878 555 10mm Min. Min.200cm²

540 555 20 876 885 592

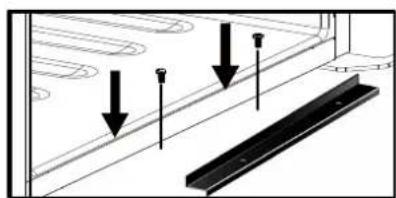

1 Voordat u het apparaat in de keukenkast plaatst, schroef de oorspronkelijke 4 stelvoeten (in het wit) eruit en schroef de 2 korte stelvoetjes (in het zwart), die als een accessoire zijn verpakt, vast aan de onderkant van het apparaat. 2. Draai de 2 schroeven aan om de montagebalk (die is bevestigd aan de onderkant van het apparaat) vast te maken aan de keukenkast. Zie de tekening aan de rechterkant.

Opbouw enkelvoudige zone

1-Touch-key bedieningspaneel en digitaal scherm 6-Scharnier rechtsboven
2-Kast aan de buitenkant/behuizing 7-Deur
3-Handvat 8-Diepe plank
4-Rooster aan de voorkant 9-Ondiepe plank
5-Stelvoet 10-Slot

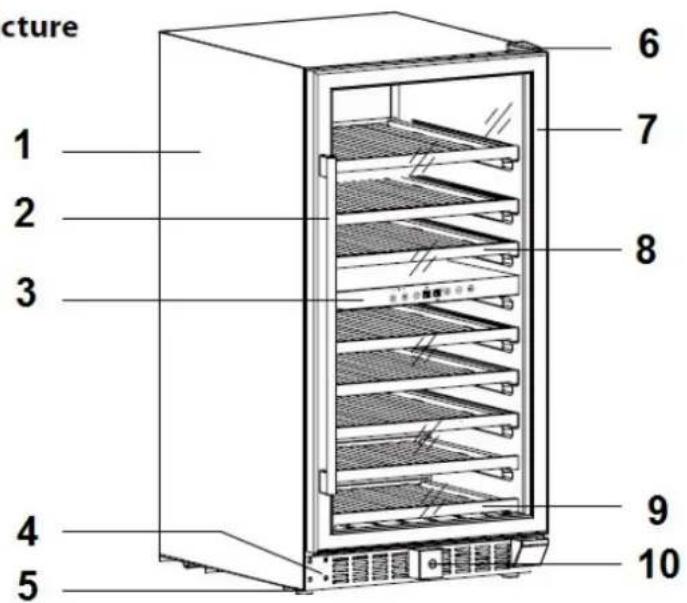

Opbouw tweevoudige zone

1-Kast aan de buitenkant 6-Scharnier rechtsboven
2-Handvat 7-Deur
3-Touch-key bedieningspaneel en digitaal scherm 8-Diepe plank
4-Rooster aan de voorkant 9-Ondiepe plank
5-Stelvoet 10-Slot

Dual Zone Structure

cture 1 2 3 4 5 6 7 8 9 10

ACCESOIRES TE INSTALLEREN VOOR HET IN GEBRUIK NEMEN

Het uitpakken en reinigen van de wijnkoeler

• Verwijder het verpakkingsmateriaal aan de binnen- en buitenkant.
• Laat het apparaat ongeveer 24 uur rechtop staan voordat u het aansluit op stroom. Dit helpt de kans op defecten in het koelsysteem van het bewegen tijdens transport te verminderen.
• Gebruik een zachte doek om de binnenkant met lauw water te reinigen.

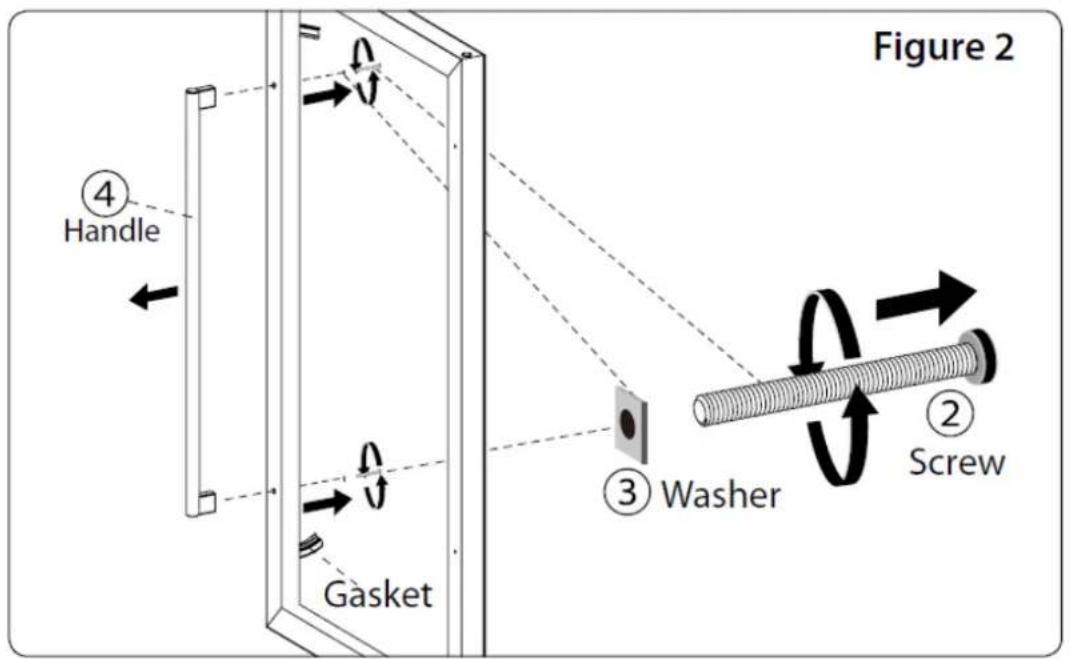

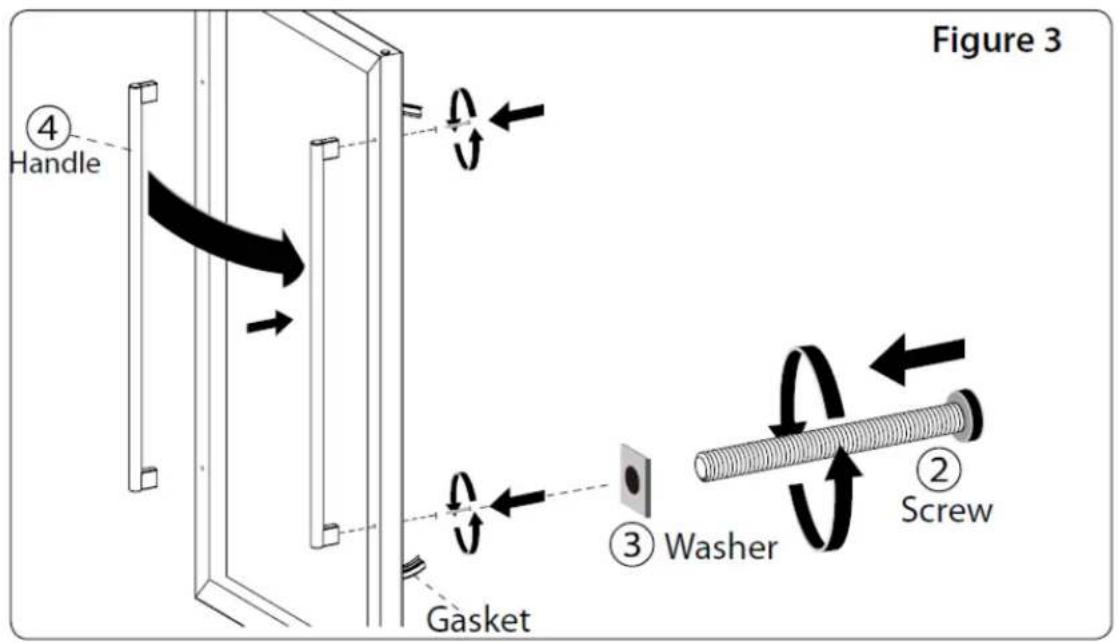

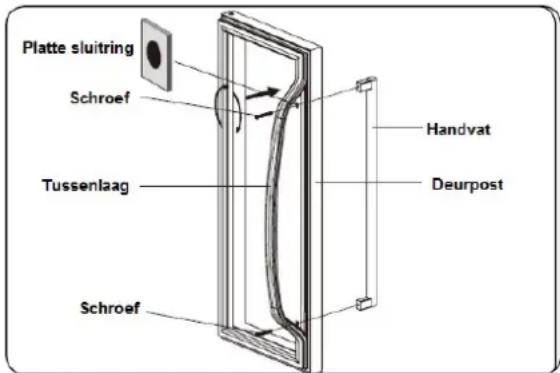

• Installeer het handvat van de deur, dat is geleverd bij het apparaat, door de volgend stappen te nemen:

Platte sluitring Schroef Tussenlaag Handvat Deurpost Schroef

Eerste stap

Verwijder de rubberen tussenlaag op de deur om de gaatjes van de schroeven bloot te stellen.

Tweede stap

Installeer het handvat met de geleverde schroeven en sluitringen.

Derde stap

Druk de tussenlaag op de juiste plek.

HET SLUITEN EN OPENEN VAN DE DEUR (OPTIONEEL)

• Een slot is optioneel. Als je wijnkoeler een slot heeft, zou er een sleutel aan de binnenkant van de verpakking van deze handleiding moeten zitten.
• Stop de sleutel in het slot en draai het tegen de klok in om de deur van het slot te draaien. Om het op slot te draaien, doe het omgekeerde. Bewaar de sleutel alstublieft.

DE WIJNKOELER GEBRUIKEN

WERKKLIMAAT

- Het apparaat is ontworpen om te werken in een SN tot N-klimaat (zie de onderstaande tabel met verschillende klimaten). Het wordt aanbevolen om de omgeving rond 22-25°C te houden, omdat dit het apparaat helpt om te werken met minder stroomverbruik.

Klimaat Omgevingstemperatuur
SN 10 - 32 °C	(50°F-90°F)
N 16 - 32 °C	(61°F-90°F)
ST 18-38 °C	(64°F-100°F)
T 18-43 °C	(64°F-109°F)

- Als de omgevingstemperatuur boven of onder het aangewezen klimaat is, kan de werking van het apparaat aangetast worden. Zo kunnen bijvoorbeeld, als het apparaat in extreem koude of warme omstandigheden werkt, de temperaturen binnen, ingesteld op 5-22°C, niet bereikt worden.

WIJNOPSLAG

- De standaardplanken zijn perfect ontworpen voor Bordeauxflessen. Het maximum aantal opgeslagen flessen kan wisselen naargelang de verschillende maten of vormen van wijnflessen.

- De planken kunnen voor ongeveer 1/3e eruit getrokken worden om makkelijk toegang tot de wijnopslag te krijgen. Er zijn twee ontwerpen voor de planken die eruit getrokken kunnen worden:

1. Planken zonder telescopische rails, maar met een plastic stopper aan beide kanten van de plankrekjes om te voorkomen dat er flessen uit vallen.

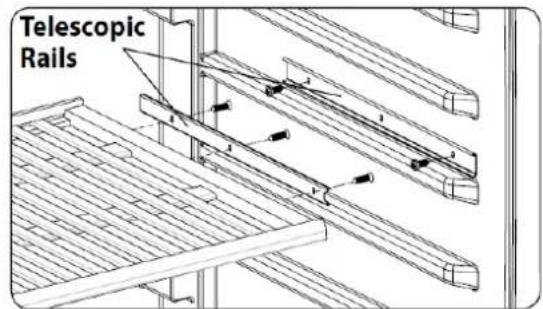

2. Planken mettelescopische rails, die zichzelf stoppen.

Stopper Stopper

- Om beschadiging van de tussenlaag van de deur te voorkomen, zorg ervoor dat u de deur helemaal open hebt voordat u de planken eruit trekt.

- Sla wijn alstublieft op in dichte flessen.

- Dek de planken alstublieft niet af met aluminiumfolie of ander materiaal, want dat houdt luchtcirculatie tegen.

- Als de wijnkoeler een lange tijd leegstaat, wordt het aanbevolen om de stekker uit het stopcontact te trekken. Nadat u het apparaat goed gereinigd heeft, kunt u de deur een stukje open laten staan om lucht binnen te laten, zodat er geen condens, schimmel of geurtjes in komen.

- Aanbevolen temperaturen voor het koelen of opslaan van uw wijnen:

Type wijn Aanbevolen temp.
Rode Wijn	15 - 18oC (59oF-64oF)
Droge/Witte wijn	9 - 14oC (48oF-57oF)
Rosé Wijn	10 - 11oC (50oF-52oF)
Bruisende wijn	5 - 8oC (41oF-46oF)

BEDIENINGSPANEEEL

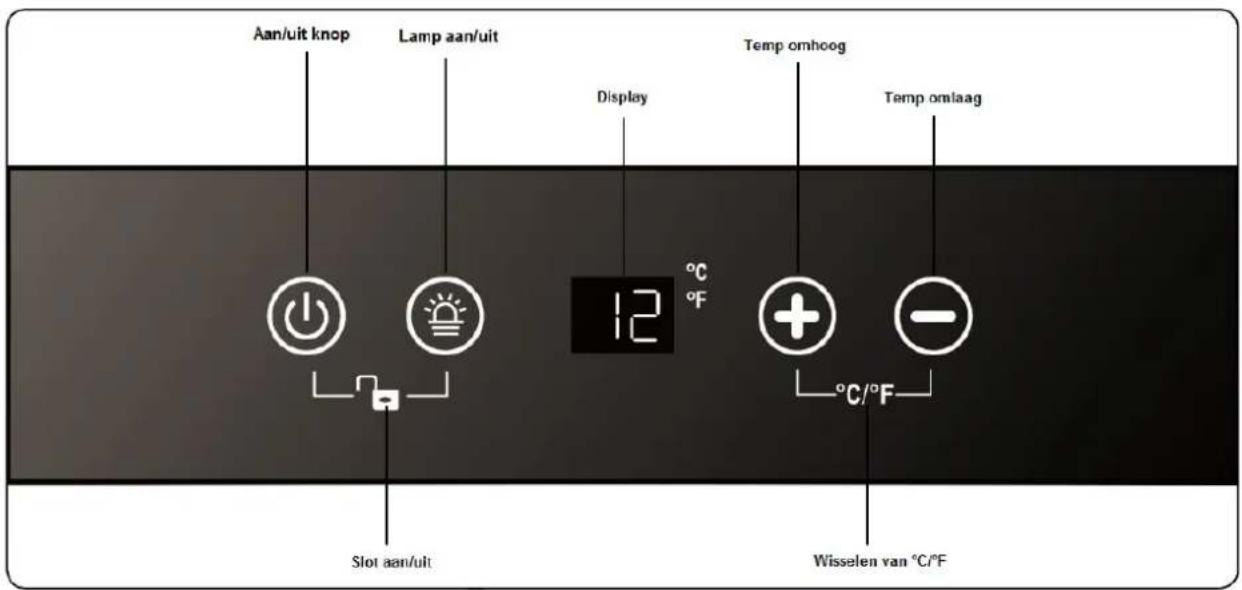

- Voor enkelvoudige zone

Aan/uit knop Lamp aan/uit Display Temp omhoog Temp omlaag Slot aan/uit 12 °C °F °C/°F Wisselen van °C/°F

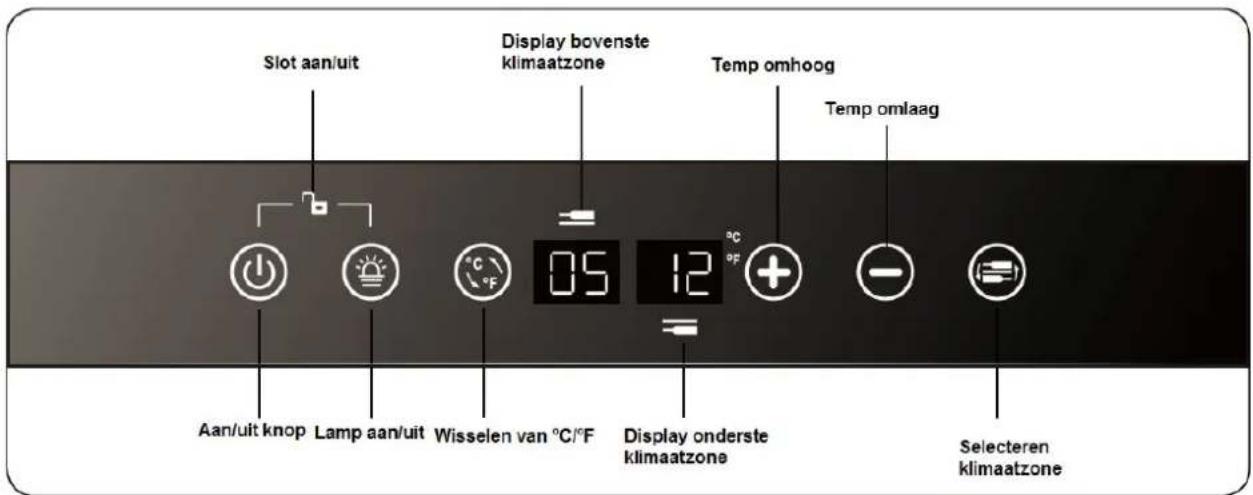

- Voor tweevoudige zone

Slot aan/uit Display bovenste klimaatzone Temp omhoog Temp omlaag Aan/uit knop Lamp aan/uit Wisselen van °C/°F Display onderste klimaatzone Selecteren klimaatzone

STROOM AAN/UIT

• Als het apparaat aangesloten is op een stopcontact, gaat het automatisch aan.
• Druk de aan-knop (in) voor 10 seconden om het apparaat uit (of aan) te zetten.
• Zelfs als het apparaat gesloten of open is, kun je het apparaat uitzetten door deze knop in te drukken voor 10 seconden.

Waarschuwing: Om te voorkomen dat u de compressor beschadigt, start het apparaat alstublieft niet binnen 5 minuten nadat u het heeft uitgezet.

HET BEDIENINGSPANEEL AANZETTEN

• Om het bedieningspaneel aan te zetten, raakt u het stroomknopje en verlichtingsknopje met twee vingers tegelijkertijd aan en u doet dit 3 seconden lang. Als deze aangaat, hoort u een zoemend geluid.
• Het bedieningspaneel zal automatisch worden afgesloten met een zoemend geluid nadat het 10 seconden niet wordt aangeraakt.
• Als het is vergrendeld, zal het bedieningspaneel niet reageren op aanrakingen voor verlichting, stroom of temperatuur instellingen.

BINNENVERLICHTING AAN/UIT

• Als het gesloten is, raak het verlichtingssymbool aan om de LED-verlichting aan de binnenkant in of uit te schakelen.
• De verlichting zal continue aan staan als deze niet is uitgeschakeld.

TEMPERATUURWEERGAVEVENSTER

• De temperatuur wordt digitaal weergegeven voor nauwkeurigheid. Het scherm wordt weergegeven met de ingestelde temperatuur als u het temperatuur aan het instellen bent, en het zal de interne temperatuur van de kast weer weergeven nadat het 10 seconden niet is aangeraakt.
• Als de temperatuursensor defect is, zal het display "HH" of "LL" tonen in plaats van een figuur, terwijl een continue zoemend geluid te horen zal zijn. Als dit gebeurt, is het apparaat ontworpen om periodiek te blijven draaien, zodat de binnenwand van de kast koel blijft om uw opgeslagen wijn te beschermen.

Waarschuwing: Om te voorkomen dat uw wijn beschadigt, wordt het sterk aanbevolen om het apparaat direct te repareren, omdat de periodieke werking niet kan garanderen dat het apparaat de temperatuur bereikt die u hebt ingesteld.

Voor enkelvoudige zone

• Het instelbereik van de temperatuur is 5 tot 22 °C (41 tot 72 °F).
• Raak het + symbol direct aan om de temperatuur van de wijnkoeler in te stellen zoals u wilt.
• De eerste aanraking van het ⚠ symbol zal de ingestelde temperatuur van de vorige keer ophalen in het scherm. Als het apparaat werkt na een stroomstoring (of het uit het stopcontact halen) bestaat er geen vorig ingestelde temperatuur en is deze vervangen door de standaardtemperatuur van 12°C.
• Druk het symbol om de ingestelde temperatuur 1°C omhoog te doen of druk het symbol in om de temperatuur te laten dalen met 1°C.
• Het scherm zal veranderen naar de temperatuur binnen de kast nadat het 10 seconden niet is aangeraakt.

Voor tweevoudige zone

• Het instelbereik van de temperatuur is 5-12 °C (41-54 °F) voor de bovenste zone en 12-22 °C (54-72 °F) voor de onderste zone.
• U moet de gewenste zone selecteren door het symbol aan te raken voordat u de or symbolen aanraakt om de gewenste temperatuur in te stellen. Een knipperende display geeft aan dat de zone klaar is voor de temperatuurinstelling.
• De eerste aanraking van het symbool zal de ingestelde temperatuur van de vorige keer ophalen in het scherm. Als het apparaat werkt na een stroomstoring (of het uit het stopcontact halen) bestaat er geen vorig ingestelde temperatuur en is deze vervangen door de standaardtemperatuur van 10°C voor de bovenste zone & 16°C voor de onderste zone.
• Druk het symbol om de ingestelde temperatuur 1°C omhoog te doen of druk het symbol in om de temperatuur te laten dalen met 1°C.
• Het scherm zal veranderen naar de temperatuur binnen de kast nadat het 10 seconden niet is aangeraakt.

Houdt u er rekening mee dat u bij het eerste gebruik van het apparaat of het opnieuw opstarten van het apparaat nadat het lang uitgeschakeld is geweest een paar graden verschil kunt merken tussen de ingestelde temperatuur en de weergegeven temperatuur. Dat is normaal en het toestel zal goed functioneren na een paar uur aan te staan.

HET SELECTEREN VAN WEERGAVE IN FAHRENHEIT (°F) OF CELSIUS (°C)

Voor enkelvoudige zone

Raak de symbolen 5 seconden lang aan met twee vingers tegelijkertijd, zodat u de weergave in Jahrenheit en Celsius kan veranderen.

Voor tweevoudige zone

Druk het symbol in, zodat je Fahrenheit en Celsius kunt wisselen voor beide zones tegelijkertijd.

ZORG EN ONDERHOUD

DE WIJNKOELER REINIGEN

• Zet de stroom uit, haal de stekker uit het stopcontact, en verwijder alle onderdelen inclusief planken.
• Veeg de binnenkant af met een spons en soda oplossing. De oplossing moet ongeveer 2 eetlepels zuiveringszout op een kwart (ca. 1 liter) warm water bevatten.
• Was de planken met een mild schoonmaakmiddel. Laat houten planken drogen voordat u ze terug in de wijnkoeler plaatst.
• Wring overtollig water uit de spons of doek bij het schoonmaken van het bedieningspaneel of elektrische onderdelen.
• Reinig de buitenkant met warm water en een zacht vloeibaar reinigingsmiddel. Nadrogen met een schone, zachte doek.
• 5ebruik geen staalwol of staalborstel op het roestvast staal. Deze zullen het roestvrij staal vervuilen met stalen deeltjes en roest kan optreden.

STROOMSTORING

De meeste stroomstoringen worden binnen een paar uur gecorrigeerd en zouden niet van invloed moeten zijn op de temperatuur van het apparaat als u het aantal keren dat de deur open is minimaliseert. Als de stroom er lang af zal zijn, kunt u de juiste stappen nemen om de inhoud te beschermen.

DE WIJNKOELER VERPLAATSEN

• Verwijder alle onderdelen.
• Plak alle losse onderdelen (planken)veilig vast aan de binnenkant van uw apparaat.
• Kort de verstelbare poten in om schade te voorkomen.
• Plak de deur dicht.
• Zorg ervoor dat het apparaat veilig blijft staan in de verticale positie tijdens het transport. Bescherm ook de buitenkant van het apparaat met een deken of iets dergelijks.

TIPS VOOR ENERGIEBESPARING

• Het apparaat moet uit de buurt worden geplaatst van apparaten die warmte produceren en uit direct zonlicht.
• Zorg ervoor dat het apparaat voldoende wordt geventileerd. Dek nooit ventilatieopeningen af.
• Open de deur alleen als dat nodig is. Laat de deur niet lange perioden open of open/sluit de deur niet vaak.

PROBLEMEN OPLOSSEN

Als u denkt dat het apparaat defect is, volgt u deze instructies om te zien of u zelf het probleem gemakkelijk kunt oplossen voordat u de service belt.

No. No.	PROBLPRMBEM	MOGELI JKE OPLOSSING / OORZAANK PROBLEEM
1	De wijnkoeler werkt niet	Niet aangeslotenHet apparaat is uitgeschakeld.De stroomonderbreker is kapot of een zekering is gesprongen.
2	De wijnkoeler is niet koud genoeg	Controleer de temperatuurregeling.De externe omgeving kan een hogere instelling vereisen.De deur wordt te vaak geopend.De deur is niet goed gesloten.De deur sluit niet goed af.
3	De wijnkoeler gaat vaak automatisch aan en uit.	De kamertemperatuur is hoger dan normaal.Een grote hoeveelheid inhoud is toegevoegd aan de wijnkoeler.De deur wordt te vaak geopend.De deur is niet helemaal gesloten.De temperatuurregeling is niet correct ingesteld.De deur sluit niet goed af.
4	Het licht werkt niet	Niet aangeslotenDe stroomonderbreker is kapot of een zekering is gesprongen.Het licht is uitgeschakeld.
5	Teveel trillingen	Controleer of het apparaat waterpas staat.Controleer of er geen onderdelen los zitten in de kast of in d compressorruimte.
6	De wijnkoeler maakt teveel geluid	Het ratelend geluid kan komen uit de stroming van de koelvloeistof; dit is normaal.Zodra elke cyclus eindigt, hoort u mogelijk gorgelende geluiden die veroorzaakt worden door de stroming van het koelmiddel.Het krimpen en uitzetten van de binnenwanden kan knallende en knetterende geluiden veroorzaken.Het apparaat staat niet waterpas.
7	De deur sluit niet goed.	De wijnkoeler staat niet waterpas.De deur werd omgekeerd en is niet correct geïnstalleerd.De afdichting is vuil.De planken zijn verschoven.
8	In het display- venster wordt 'HH' of "LL" weergegeven in plaats van een digitaal cijfer, en/of met een continu zoemgeluid.	De temperatuursensor is defect.

HET OMDRAAIEN VAN DE RICHTING VAN DE DEUR

VOOR DE INBOUW SERIE

Opmerkingen:

• Het omkeren van de deur is alleen beschikbaar voor een apparaat met 870 mm hoogte, en met een bedieningspaneel in de kast, dus niet op de deur.
• De instructie is gebaseerd op een apparaat, waarvan al een rechterdeurscharnier is geïnstalleerd.
• Om de deur om te draaien van rechterscharnier naar linkerscharnier moet u de 2 meegeleverde reserveonderdelen identificeren: een linksbovenscharnier en een linksonderscharnier.

Het wordt aanbevolen om alle onderdelen op te slaan voor het geval dat u de deur opnieuw omkeert.

Eerste Stap - Maak de deur open, draai de twee schroeven van de steunstang in het scharnier rechtsonder los.

Tweede Stan - Verwijder voorzichtig de deur van het scharnier rechtsboven en voorkom krassen. Haal de steunstang uit het scharniersgat in de deur.

Derde Stap - Schroef het scharnier rechtsboven en rechtsonder los van het kastje.

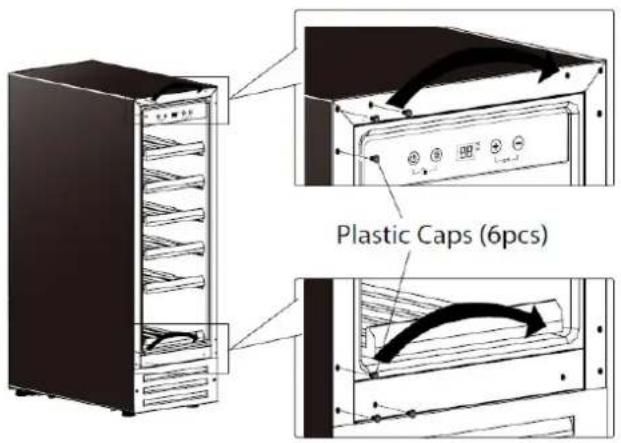

Vierde Stan - Trek de 6 plastic dopjes uit de linkerhoek van de kast aan de voorkant en verplaats ze allemaal naar de rechterkant.

Vilde Stap - Maak het scharnier linksboven en linksonder vast aan de linkerkant van de kast. Zorg ervoor dat de schroeven worden aangedraaid.

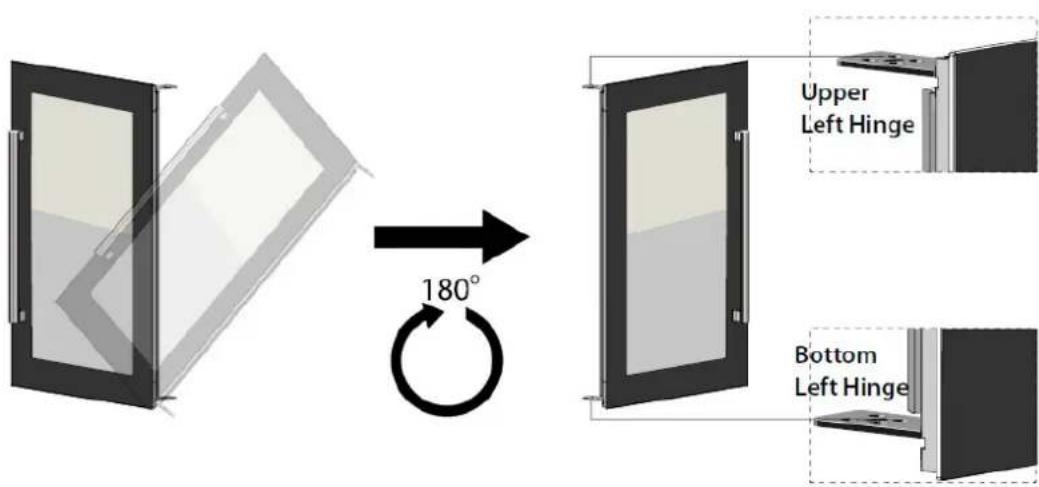

Zesde Stap - Draai de deur 180° (ondersteboven).

180°

Zevende Stap - Plaats de steunstang in het onderste scharniersgat van de deur.

Achtste Step - Maak de deur vast aan de kant van het linkerscharnier door de steunstang aan te draaien met de 2 schroeven.

• Het omkeren van de deur is alleen beschikbaar voor een apparaat met een bedieningspaneel in de kast.
• De instructie is gebaseerd op een apparaat, waarvan al een rechterdeurscharnier is geïnstalleerd. Alle gedemonteerde onderdelen moeten bewaard worden om de deur opnieuw te installeren.

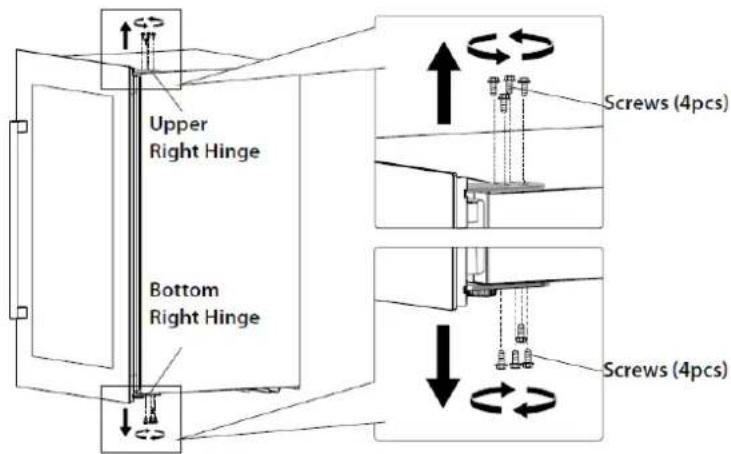

Eerste Stap – Draai de 8 schroeven één voor één los van het scharnier rechtsboven en rechtsonder;

Scharnier rechtsboven – scharnier rechtsonder – schroeven (4 stuks) – schroeven (4 stuks)

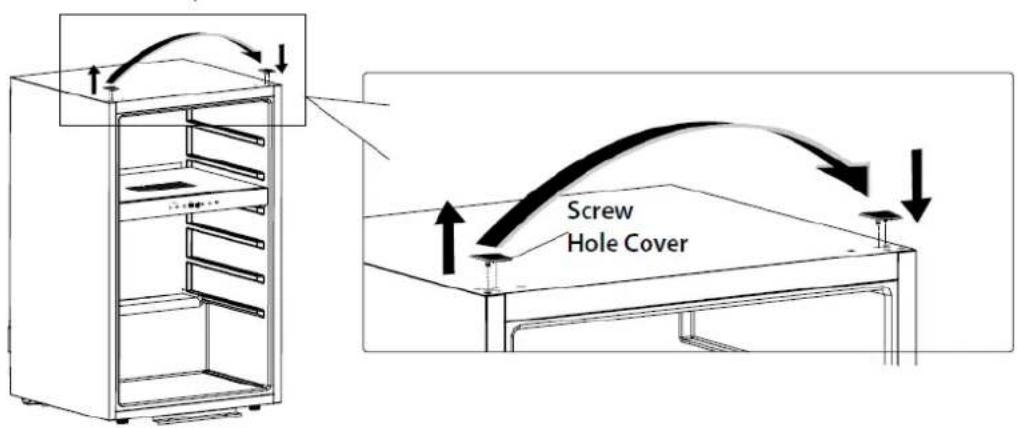

Tweede Step – Verwijder de deksel van het schroefgaten aan de linkerkant en druk deze in de schroefgaten aan de rechterkant;

• Deksel van het schroefgat

Derde Stap — Draai de deur 180° (ondersteboven);

- Draai de 8 schroeven van het scharnier linksboven en linksonder één voor één stevig vast;

• De instructie is gebaseerd op een apparaat, waarvan al een rechterdeurscharnier is geïnstalleerd (het handvat aan de linkerkant).
• Alle gedemonteerde onderdelen moeten bewaard worden om de deur opnieuw om te draaien.

Eerste Stap

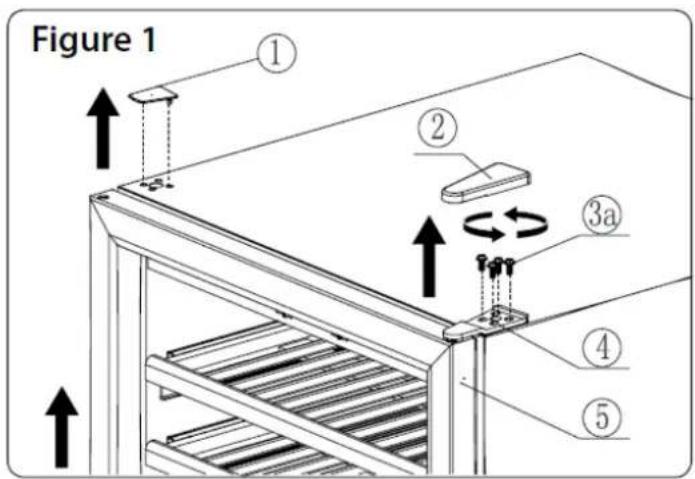

- Wrik de deksel van het schroefgat van scharnier A en scharnier B los met een platte roevendraaier. Haal het bovenste scharnier eruit door de schroeven los te draaien en til de hele op. Zie Figuur 1.

Figuur 1

- Verplaats steunstang F (onderaan de deur) van de rechterkant naar de linkerkant.

Verplaats de deksel van het scharniersgat (bovenaan de deur) van de rechterkant naar de linkerkant. Zie Figuur 2 en 3.

Figuur 2

Derde Stap - Trek de onderste deksel van het scharnier I eraf en verwijder het onderste scharnier door de schroeven los te maken. Draai de 4 schroeven links aan de onderkant los. Maak het onderste scharnier vast aan de linkerkant terwijl u schroeven draait in de gaten aan de rechterkant.

Vierde Stap

- Om de deur aan de andere kant opnieuw vast te zetten, stop de steunstang van de deur in het derste scharnier door een sluitring K en schroef het bovenste scharnier vast die is verbonden t de deur. Dek tenslotte de scharnieren B en de schroefgaten van het scharnier af.

Zie figuur 5 en 6.

Figure5 3a 4 5 11

Figure6 ② ④ ① ⑨

Eerste Stap - Verwijder de afdichting rechts aan de binnenkant van de deur om de 2 decoratieschroeven A te onthullen. Draai ze eerst met de klok mee met een platte schroevendraaier en maak ze dan met de vingers los tegen de klok in vanaf de buitenkant van de deur. Nu zijn de schroefgaten klaar voor het vastmaken van de handgreep aan de rechterkant. Zie Figuur 1.

Figuur 1 handgreep - decoratieschroef

Tweede Step - Verwijder de afdichting links aan de binnenkant van de deur om de 2 handgreepschroeven B te onthullen. Draai hen los met een beweging tegen de klok in met een kruiskopschroevendraaier, haal de schroeven, de sluitringen C evenals de handgreep D eruit. Zie Figuur 2.

Figuur 8. Handgreep – afdichting – sluitring 7 schroef

Figure 2 ④ Handle Gasket ③ Washer ② Screw

Derde Stap - Maak de handgreep vast aan de rechterbuitenkant van de deur. Zie Figuur 3.

Figuur 3 – handgreep – afdichting – sluitring 7 schroef

Figure 3 ④ Handle Gasket ③ Washer ② Screw

HOE MOET U DE DEURSCHARNIEREN OMDRAAIEN?

Vierde Step - Maak de 2 decoratieschroeven A vast aan de gaten aan de linkerkant van de buitendeur (draai de stappen om voor het eruit draaien). Zie Figuur 4

Figuur 4 - decoratieschroef

Vifde Stap - Reinig de afdichting en zet het terug.
