GEBRUIKSAANWIJZING Extraflame La Nordica

Wij danken u omdat u voor ons bedrijf gekozen hebt; ons product is een optimale oplossing voor verwarming, ontstaan uit de meest geavanceerde technologie met een verwerkingskwaliteit van het allerhoogste niveau en een steeds actueel design, teneinde u steeds te laten genieten in absolute veiligheid van de fantastische sensatie die de warmte van de vlam u kan geven.

Extraflame S. p. A.

nedeRLAndS

5

WAARSchuWingen....5

VeiLigheid 5

hYdRAuLiSche inSTALLATie 6

Installatie en velligheldsvoorzleningen....6

Beveiligingen voor gesloten vat Installatie 6

afstanden van de veiligheldsvoorzieningen volgens de normen....6

TYpe SYSTeem 7

gesloten systeem 7

veillgheldskleppen....7

gesloten expanslevat 8

Controles Blj het eerste aanzetten 8

thermostatlsChe mengklep (verpllCht) 8

BASiSSchemA hYdRAuLiSche inSTALLATie 9

hydraulsChe aanslultingen ellsIr Idro ....10

KiT inSTAnTpRoducTie SAniTAiR WARm WATeR 11

plaatsIng kaChel....11

onTgRendeLingen....11

KenmeRKen WARmTepRoderende pRoducTen 11

VeiLigheidSVooRzieningen....12

inSTALLATie 12

toegelaten Installatles 13

nlet toegelaten Installaties....13

aanslultIng op het systeem voor evaCuatle van rookgassen....13

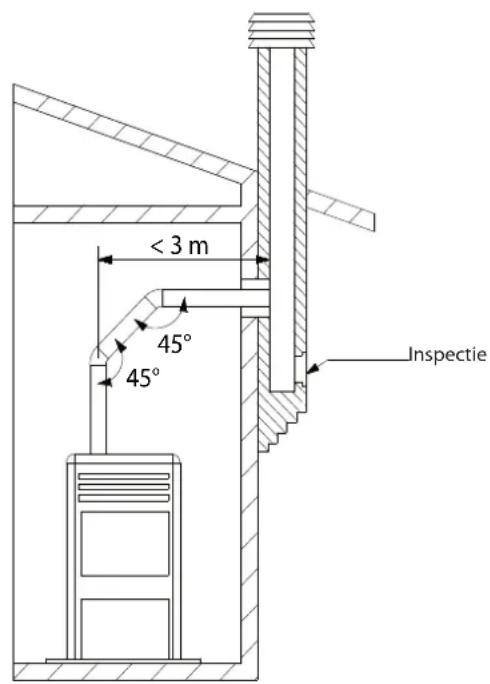

rookkanalen of koppellingen....13

sChoorsteen of enkelvoudlg rookkanaal 14

sChoorsteenpot....15

aanslultIng op externe luChttoevoer 16

Isolatles, afwerklingen, Bekledingen en aanBevellingen voor de veiligheid 16

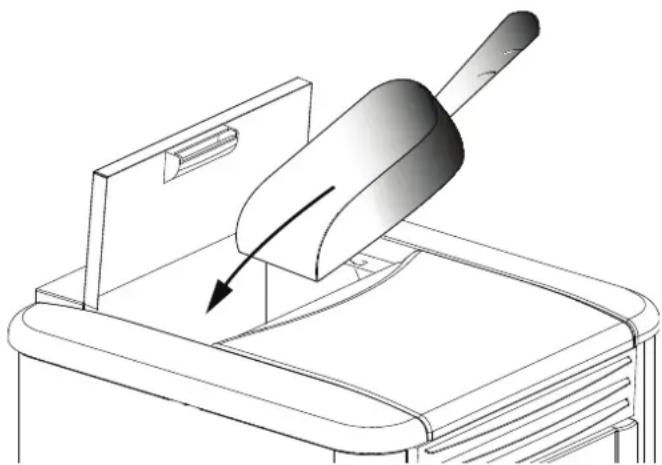

peLLeTS en ToeVoeR 16

BeSTuRingSpAneeL 17

legende IConen display 17

ALgemeen menu 18

BasIsInstruCtles 18

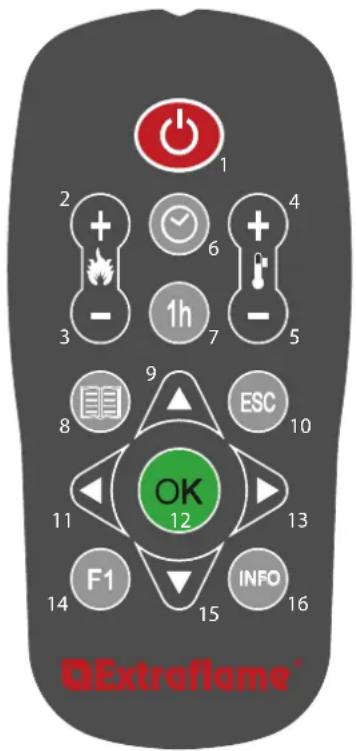

de AFSTAndSBediening 19

aCtlverlng vertraagd ultsChakelen....19

type Batterljen en vervangling van de Batterljen 19

inSTeLLingen VooR de eeRSTe inSchAKeLing 20

uur, dag, maand en jaar Instellen....20

de taal Instellen 20

WeRKing en LogicA 21

werking extra thermostaat met stBy aCtlef 22

werking extra thermostaat met stBy ultgesChakeld 22

Installatie extra thermostaat 22

menu uSeR....24

set thermostat 24

enBLE fan....24

display 24

afstelling van het pellets laden....24

v1 - fan....25

stand-By....25

keys loCked....26

reset 26

AiR diSchARge....26

chRono....26

voorBeeld programmering....27

SchoonmAAK dooR de geBRuiKeR....28

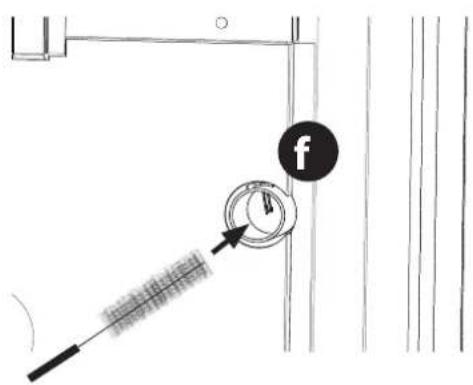

geWoon ondeRhoud 29

WeeRgAVe....31

ALARmen....32

Deze instructiehandleiding maakt integraal deel uit van het product: zorg ervoor dat die altijd bij de uitrusting van het toestel blijft, ook in geval van overdracht naar een andere eigenaar of gebruiker ofwel bij overbrenging naar een andere plaats. Bij beschadiging of verlies, vraag een ander exemplaar aan de technische dienst van uw regio. Dit product dient bestemd te worden voor de toepassing waarvoor het uitdrukkelijk ontworpen werd. Iedere contractuele en buitencontractuele verantwoordelijkheid van de constructeur is uitgesloten voor schade aan personen, dieren of voorwerpen, door installatiefouten, verkeerde afstelling of onderhoud, en door verkeerd gebruik. De installatie moet uitgevoerd worden door gekwalificeerd en bevoegd personeel, die de volledige verantwoordelijkheid op zich neemt voor de definitieve installatie en daaruit voortvloeiend de goede werking van het geïnstalleerde product. Men moet bovendien rekening houden met alle nationale, regionale, provinciale en gemeentelijke wetten en normen, van kracht in het land waar het toestel geïnstalleerd is.

Extraflame S.p.A. is niet verantwoordelijk ingeval deze voorzorgen niet nageleefd worden.

Neem de verpakking weg en verzeker u van de integriteit en de volledigheid van de inhoud. Indien dit niet overeenkomt, wendt u tot de verkoper waar het toestel aangekocht werd.

Alle elektrische componenten waaruit het product bestaat, die de correcte werking ervan garanderen, mogen uitsluitend door originele stukken vervangen worden door een erkend bevoegd centrum voor technische dienst.

VEILIGHEID

• Het gebruik van de kachel door personen (met inbegrip van kinderen) met beperkte fysische, sensorische en mentale capaciteiten, of onervaren, is verboden in zoverre ze niet onder toezicht staan en ingelicht worden over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet met het toestel spelen.
• De kachel niet aanraken als men op blote voeten loopt of met natte of vochtige lichaamsdelen.
• Het is verboden veiligheidsvoorzieningen of afstellingen te wijzigen zonder de toelating of aanwijzingen van de constructeur.
• Niet aan de elektrische kabels die uit het toestel steken trekken, of deze afknippen of torsen, ook niet als het toestel niet onder elektrische stroom staat.
• Het is aanbevolen om de voedingskabel zo te plaatsen dat deze niet in contact komt met warme onderdelen van het toestel.

- De voedingsstekker moet toegankelijk zijn na de installatie.

Vermijd om de verluchtingsopeningen van het lokaal van installatie af te sluiten of in grootte te verminderen, de verluchtingsopeningen zijn onontbeerlijk voor een correcte verbranding.

- Laat geen verpakkingsmateriaal binnen het bereik van kinderen of niet-begeleide gehandicapten.

- Tijdens de normale werking moet de deur van de vuurpot altijd gesloten blijven.

- Wanneer het toestel in werking is, voelt het warm aan, vooral de externe oppervlakken daarom is het aanbevolen om goed op te letten.

- Controleer of er geen eventuele obstructies zijn vooraleer het toestel aan te zetten ten gevolge van een langere periode inactiviteit.

De kachel werd ontworpen om te functioneren bij ieder mogelijke (ook kritieke) weersomstandigheid, in geval van bijzonder ongunstige omstandigheden (hevige wind, vorst) zouden veiligheidssystemen kunnen optreden die de kachel doen uitgaan. Indien dit gebeurt, contacteer de technische dienst, men mag in ieder geval de veiligheidssystemen niet uitschakelen.

In geval van brand in het rookkanaal, zorg voor adequate systemen om de vlammen te doven of vraag een interventie van de brandweerdienst.

- Dit toestel mag niet gebruikt worden als afvalbrander.

- Gebruik geen ontvlambare vloeistof voor het aanzetten.

- Tijdens het vullen de zak met pellets niet in contact brengen met het product.

- De majolica's zijn producten van hoogstaande handenarbeid en kunnen als dusdanig microkorrels, haarscheurtjes en kleuronvolkomenheden vertonen. Deze kenmerken getuigen van hun kostbare aard. Email en majolica produceren precies door hun verschillende uitzettingscoëfficiënt, microbarstjes (haarscheurtjes) die de werkelijke authenticiteit aantonen. Voor het schoonmaken van de majolica's is het gebruik van een zachte, droge doek aanbevolen; indien men een detergent of vloeistof gebruikt, zou deze in de haarscheuren kunnen dringen en ze laten uitkomen.

GEWOON ONDERHOUD

Op basis van het decreet van 22 januari 2008 nr.37 art.2 wordt met gewoon onderhoud bedoeld de interventies uitgevoerd met de bedoeling het normale aftakelen door gebruik in te perken, evenals het oplossen van tijdelijke gebeurtenissen die leiden tot de noodzaak van eerste interventies, maar die in ieder geval de structuur van de installatie waarop de interventie wordt uitgevoerd of de gebruiksbestemming volgens de bepalingen voorzien door de technische normen die van kracht zijn en voorzien door de handleiding voor gebruik en onderhoud van de fabrikant niet wijzigen.

HYDRAULISCHE INSTALLATIE

In dit hoofdstuk worden enkele begrippen beschreven die verwijzen naar de Italiaanse norm UNI 10412-2 (2009).

Zoals hiervoor uitgelegd, moeten tijdens de installatie alle nationale, regionale, provinciale en gemeentelijke normen nageleefd worden die van kracht zijn in het land waar het toestel wordt geïnstalleerd.

VEILIGHEIDSVOORZIENING

ELEKTRONISCHE KAART:Treedt onmiddellijk op en zet het product in alarm tot de volledige afkoeling in geval van: breuk motor rookgassen, breuk motor laden pellet, black-out (indien langer dan 10 seconden), no ignition (aanzetten mislukt)

STROOMSENSOR:In geval van onvoldoende stroom brengt deze de machine in alarm

ZEKERING F2.5 A 250V (KACHELS):Beschermen de machine tegen hevige stroomstoten

MECHANISCHE BOL AFGESTELD OP 85°C MET MANUELE ONTGRENDELING:Treedt op door het laden van brandstof te blokkeren wanneer de t° van het pelletreservoir de limiet van 85°C bereikt. Het opnieuw instellen moet uitgevoerd worden door gekwalificeerd personeel en/of de technische dienst van de constructeur

MECHANISCHE BOL AFGESTELD OP 100°C MET MANUELE ONTGRENDELING:Treedt op door het laden van brandstof te blokkeren wanneer de interne water t° van het product in de buurt van 100° komt. Het opnieuw instellen moet uitgevoerd worden door gekwalificeerd personeel en/of de technische dienst van de constructeur

DRUKREGELAAR VOOR HET MAXIMUM EN MINIMUM:Treedt op wanneer er onvoldoende waterdruk is. Het opnieuw instellen moet uitgevoerd worden door gekwalificeerd personeel en/of de technische dienst van de constructeur

MECHANISCHE LUCHTDRUKREGELAAR:Blokkeert de pellets wanneer er onvoldoende onderdruk is

TABEL VAN DE VEILIGHEIDSVOORZIENINGEN VOOR GESLOTEN SYSTEMEN AANWEZIG EN NIET AANWEZIG BIJ HET PRODUCT
Veiligheidsklep
Thermostaat voor besturing van de circulator (wordt beheerd door de watersonde en door het kaartprogramma)
Thermostaat voor activering van het akoestisch alarm	-
Aanwijzer watertemperatuur (display)
Drukindicator	-
Akoestisch alarm	-
Automatische thermische schakelaar voor bijregelen (beheerd door het kaartprogramma)
Drukregelaar voor minimum en maximum
Automatische thermische schakelaar voor blokkering (blokkeerthermostaat) overtemperatuur water
Circulatiesysteem (pomp)
Expansiesysteem

Tijdens de installatie van de kachel is het VERPLICHT om het systeem met een manometer uit te rusten voor weergave van de druk van het water.

INSTALLATIE EN VEILIGHEIDSVOORZIENINGEN

De installatie, de bijhorende aansluitingen van het systeem, het in werking stellen en de controle van de correcte werking moeten volgens de regels van de kunst uitgevoerd worden, in naleving van zowel de nationale als de regionale en gemeentelijke geldende normen, alsook de onderhavige instructies.

In Italië moet de installatie uitgevoerd worden door professioneel bevoegd personeel (DM 22 januari 2008 n^37).

Extraflame S.p.A. wijst iedere verantwoordelijkheid af voor schade aan voorwerpen en/of personen veroorzaakt door het systeem.

Volgens de norm UNI 10412-2 (2009) die in Italië van kracht is, moeten de gesloten systemen voorzien zijn van: veiligheidsklep, thermostaat voor besturing van de circulator, thermostaat voor activering van het akoestisch alarm, temperatuuraanwijzer, drukaanwijzer, akoestisch alarm, automatische thermische schakelaar voor bijregelen, automatische thermische schakelaar voor blokkering (blokkeerthermostaat), circulatiesysteem, expansiesysteem, dissipatie veiligheidssysteem ingebouwd in de generator met thermische uitlaatklep (zelfgestuurd), indien het apparaat niet voorzien is van een systeem voor zelfafstelling van de temperatuur.

AFSTANDEN VAN DE VEILIGHEIDSVOORZIENINGEN VOLGENS DE NORMEN

De veiligheidssensoren van de temperatuur moeten op de machine zitten of op een afstand van niet meer dan 30 cm van de aansluiting voor aanvoer.

Wanneer de generatoren niet voorzien zijn van alle voorzieningen, kunnen deze die ontbreken geïnstalleerd worden op de toevoerleiding van de generator, op niet meer dan 1 m afstand van de machine.

coMponenT afsTanD
Veiligheidssensoren voor de temperatuur Op de machine of niet meer dan 30 cm
Ontbrekende voorzieningen gezien niet standaard Niet meer dan een meter, op de toevoerbuis

De automatisch geladen verwarmingstoestellen van het huishoudelijk type moeten: uitgerust zijn met een thermostaat voor blokkering van de brandstof ofwel uitgerust zijn met een koelcircuit voorzien door de constructeur van het toestel.

Het koelcircuit moet geactiveerd worden door een thermische veiligheidsklep, om ervoor te zorgen dat de limiettemperatuur opgelegd door de norm niet overschreden wordt.

De aansluiting tussen de voedingsgroep en de klep moet vrij zijn van afsluitingen.

De druk vóór het afkoelingscircuit moet minstens 1,5 bar bedragen.

TYpe sYsTeeM

Er bestaan 2 verschillende types systemen:

- Open en gesloten systemen.

Het product werd ontworpen en uitgevoerd om te werken met gesloten systemen.

gesloTen sYsTeeM

Systeem waarbij het water vanbinnen niet rechtstreeks of onrechtstreeks in communicatie is met de atmosfeer. In het algemeen is het gesloten systeem uitgerust met één van de volgende expansie-inrichtingen:

• Voorgeladen gesloten expansievat, met ondoorlaatbaar membraam dat geen gassen doorlaat.
• Automatisch gesloten expansiesysteem met compressor en ondoorlaatbaar membraam dat geen gassen doorlaat.
  ♦ Automatisch gesloten expansiesysteem, met transferpomp en ondoorlaatbaar membraam dat geen gassen doorlaat.
  ♦ Expansiesysteem zonder diafragma.

algeMeen

De gesloten systemen moeten uitgerust zijn met:

• Veiligheidsklep
  ♦ Thermostaat voor besturing circulator
• Thermostaat voor activering van het akoestisch alarm
• Temperatuurindicator
  Drukindicator
  ♦ Akoestisch alarm
  ♦ Automatische thermische schakelaar voor afstelling

♦ Automatische thermische schakelaar voor blokkering (blokkeerthermostaat)

♦ Circulatiesysteem

- Expansiesysteem

- Veiligheidsdissipatiesysteem ingebouwd in de generator met thermische afvoerklep (zelfaangestuurd), wanneer de apparatuur niet voorzien is van een systeem voor zelfregeling van de temperatuur

VeiligheiDskleppen

Het afvoerdebiet van de veiligheidsklep moet van die aard zijn om de afvoer van een hoeveelheid stoom toe te laten die niet lager is dan: Q / 0,58 [kg/u] waarbij: Q het nuttig vermogen is afgegeven aan het water van de generator, uitgedrukt in kilowatt. De diameter van de minimum netto dwarsdoorsnede van de ingang van de klep mag in ieder geval niet kleiner zijn dan 15 mm. De afvoerdruk van de klep, gelijk aan de kalibreerdruk verhoogd met de overdruk, mag de maximum werkingsdruk van de warmtegenerator niet overschrijden. De uitvoerder moet controleren of de maximumdruk gemeten op ieder punt van het systeem de maximum werkingsdruk van ieder component niet overschrijdt. De veiligheidsklep moet aangesloten worden op het hoogste gedeelte van de warmtegenerator of op de uitgangsleiding, in de buurt van de generator. De lengte van het stuk buis tussen de koppeling op de generator en de veiligheidsklep mag niet langer zijn dan 1 m. De leiding voor aansluiting van de

veiligheidsklep op de warmtegenerator mag niet afsluitbaar zijn en mag op geen enkel punt een doorsnede hebben die kleiner is dan deze bij ingang van de veiligheidsklep of de som van de doorsneden bij ingang indien er meerdere kleppen zijn die uitkomen op één enkele leiding. De afvoerleiding van de veiligheidsklep moet zo uitgevoerd worden dat ze de normale werking van de kleppen niet belemmert en geen schade aan personen berokkent; de afvoer moet uitmonden in de onmiddellijke nabijheid van de veiligheidsklep, en moet toegankelijk en zichtbaar zijn. De diameter van de afvoerleiding mag in ieder geval niet kleiner zijn dan de diameter van de uitgangskoppeling van de veiligheidsklep. Met deze diameter van de uitgangskoppeling wordt bedoeld: de minimum binnendiameter op de uitgang van de klep vóór de eventuele binnenschroefdraad.

GESLOTEN EXPANSIEVAT

Waarschuwingen: controleer of de belasting van het expansievat op een druk van 1.5 bar is.

De maximum werkingsdruk van het vat mag niet lager zijn dan de kalibreerdruk van de veiligheidsklep, verhoogd met de overdrukken die eigen zijn aan de klep zelf, rekening houdend met het eventuele niveauverschil tussen het vat en de druk opgewekt door de werking van de pomp. De capaciteit van het (de) expansievat(en) wordt berekend op basis van de totaalcapaciteit van het systeem volgens het ontwerp. De gesloten expansievaten moeten conform zijn met de voorzieningen voor druktoestellen wat betreft ontwerp, fabricatie, conformiteitberekening en toepassing. Op de leiding voor aansluiting, die kan bestaan uit delen van het systeem, mogen er geen afsluitelementen geplaatst worden, noch doorsnedevernauwingen aangebracht. De plaatsing van een driewegafsluitklep is wel toegelaten, die voor aansluiting van het vat met de buitenlucht zorgt voor onderhoudswerkzaamheden. Deze voorziening moet beschermd worden tegen onopzettelijke manoeuvres. De aansluitingsbuis moet zo uitgevoerd worden dat er geen ophooppunten van aanslag of bezinksel kan ontstaan. In geval van meerdere warmtegeneratoren die een zelfde installatie of een zelfde secundaire circuit voeden, moet iedere warmtegenerator rechtstreeks aangesloten worden op het expansievat of op de groep met expansievaten van het systeem, met globaal voorziene afmetingen voor het totaalvolume water in dit systeem en in het onafhankelijke circuit. Indien het nodig is om de warmtegenerator afzonderlijk te scheiden van het expansievat of van de groep expansievaten, moet men op de leiding voor aansluiting van de generator op het vat een driewegregelklep gebruiken met dezelfde kenmerken als hierboven opgesomd, om toch in iedere positie de aansluiting van de generator ofwel met het expansievat ofwel met de buitenlucht te verzekeren. De expansievaten, de leidingen voor aansluiting, en de buizen voor ontluchting en afvoer moeten tegen vorst beschermd worden waar dit zich zou kunnen voordoen. De geschikte oplossing hiervoor moet in het ontwerp beschreven worden.

CONTROLES BIJ HET EERSTE AANZETTEN

Vooraleer de ketel aan te sluiten, voorzie:

a) een zorgvuldige spoeling van alle leidingen van het systeem om eventuele residuen te verwijderen die de goede werking van sommige componenten van het systeem (pompen, kleppen, enz.) in het gedrang kunnen brengen.

b) een controle om na te gaan of de schoorsteen goed trekt, geen vernauwingen heeft, en of er geen afvoeren van andere toestellen aangesloten zijn op het rookkanaal.

Dit om onvoorziene verhogingen van de belasting te vermijden. Pas na deze controle mag de schoorsteenkoppeling tussen de ketel en het rookkanaal gemonteerd worden. Een controle van de koppelingen met reeds bestaande rookkanalen is zeker aanbevolen.

THERMOSTATISCHE MENGKLEP (VERPLICHT)

De automatische thermostatische mengklep vindt zijn toepassing in ketels met vaste brandstof, waar hij voorziet in de terugkeer van koud water in de warmtewisselaar.

De stukken 1 en 3 zijn altijd open en, samen met de pomp geïnstalleerd op de terugkeer, garanderen ze de watercirculatie binnenin de warmtewisselaar van de ketel op biomassa.

Een hoge temperatuur bij terugkeer laat toe om de efficiëntie te verbeteren, reduceert de vorming van condens van rookgassen en verlengt de levensduur van de ketel.

De kleppen in de handel hebben verschillende afstellingen, Extraflame raadt het gebruik aan van het model 55°C met hydraulische aansluitingen van 1".

Eenmaal de temperatuur voor afstellen van de

klep bereikt, wordt het stuk 2 geopend en het water van de ketel gaat naar de installatie via de aanvoer.

Klep als accessoire in verkoop (optie)

de tekening op de afbeelding is enkel bij wijze van voorbeeld.

legenDe
a	Inlaat primaire lucht
B	Uitgang afvoer rookgassen
c	Circulator (bij de voorziene modellen)
T1	Afvoer beveiliging 3 bar
T2	Aanvoer / uitlaat ketel
T3	Terugkeer / ingang ketel
M	Manometer
T	Thermometer
g	Vulgroep
s	Uitlaat veiligheidsklep
VB	Regelklep
ja	Afvoer installatie

HET IS AANBEVOLEN OM DE FRAMEHANDLEIDING TE RAADPLEGEN OP DE WEBSITE VOOR MEER INFORMATIE AANGAANDE HYDRAULISCHE AANSLUITINGEN, LUCHTAANZUIGING / AFVOER VAN ROOKGASSEN E SPECIFIEKE AFMETINGEN VAN HET BETREFFENDE PRODUCT.

hYDraulische aansluiTingen elisir iDro

1. Verwijder de verzinkte rug	2. Verwijder de twee platen door de koppeling los te snijden		3. Plaats de rug terug
4. Verwijder de twee doppen, de afdekking in keramiek en de twee zijflanken	5. Verwijder eerst de gietijzeren afdekking links en daarna het volledige frontpaneel links	6. Schroef eerst de 6 schroeven van de gietijzeren afdekking rechts los en verwijder daarna het volledige frontpaneel rechts	7. Sluit de aanvoer (T2) van de installatie aan op de machine en de leiding voor de veiligheidsklep (T1). Raadpleeg het sjabloonframe voor de correcte positie
8. Sluit de terugkeer (T3) van de installatie aan op de machine. Raadpleeg het sjabloonframe voor de correcte positie van de koppelingen	9. De kachel moet op ongeveer 10 mm van de wand staan	10. Plaats het volledige paneel rechts terug. Bevestig de gietijzeren afdekking rechts met de 6 schroeven.	11. Plaats het volledige paneel links terug
12. Plaats de doppen, de gietijzeren afdekking en de afdekking in keramiek terug	13. Plaats de 2 zijflanken terug

Waarschuwingen: wanneer men de kit voor instantproductie van warm water wil gebruiken, is het aanbevolen om de technische dienst van de firma te contacteren.

PLAATSING KACHEL

Voor een correcte werking van het product is het aanbevolen om die met behulp van een waterpas zodanig te plaatsen dat het perfect vlak staat.

ONTGRENDELINGEN

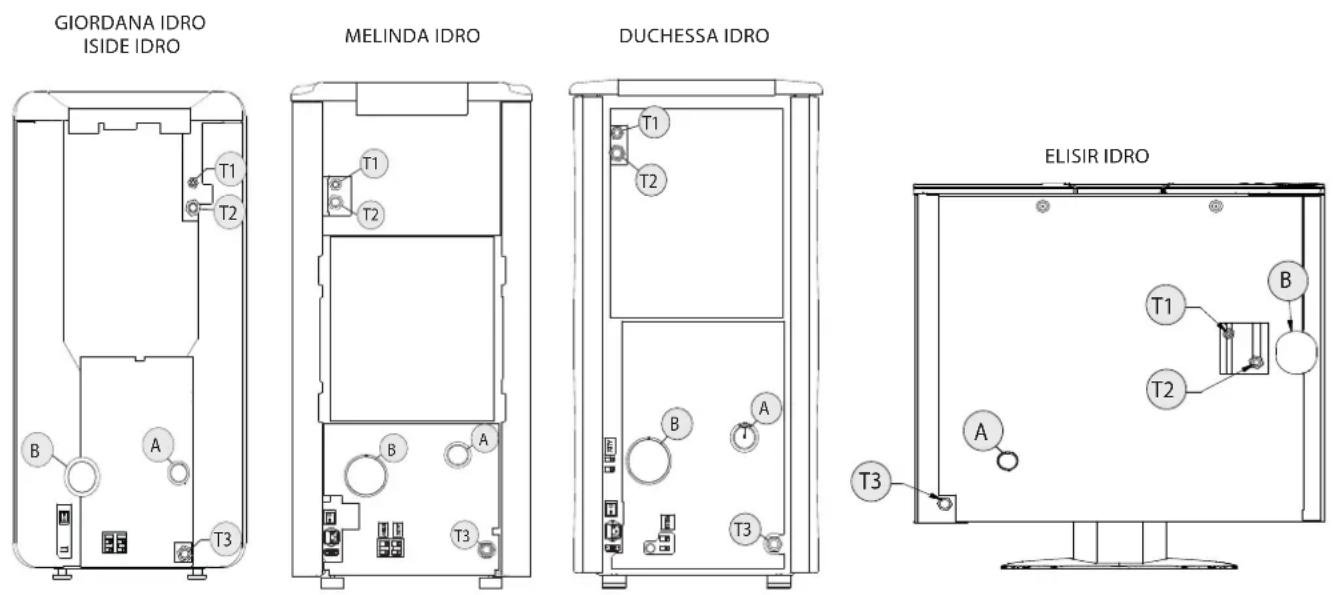

In de onderstaande afbeeldingen worden de posities voorgesteld van de ontgrendelingen van het reservoir (85°C) en H2O (100°C). Het is aanbevolen de bevoegde technicus te contacteren wanneer één van de ontgrendelingen doorslaat om de oorzaak vast te stellen.

	DUCHESSA IDRO DUCHESSA STEEL IDRO	MELINDA IDRO MELINDA IDRO STEEL	ISIDE IDRO	ELISIR IDRO	GIORDANA IDRO
Waterinhoud warmtewisselaar (l) van het warmteproducerend product 13	13 18.5 15	18.5
Volume expansievat geïntegreerd in het warmteproduct (l) 6 6 8 8 8
Maximum waterinhoud van de installatie voor geïntegreerd expansievat (l)* 23	23 23 33 36	33
Veiligheidsklep 3 bar geïntegreerd in het warmteproduct JA JA JA JA JA
Drukregelaar minimum en maximum geïntegreerd in het warmteproduct	JA JA JA JA JA
Geïntegreerde circulator in het warmteproduct	JA JA JA JA JA
Max prevalentie circulator (m)	5 5 5 5 5

*Watervolume van de installatie bovenop het volume van het warmteproducerend product dat met het geïntegreerde expansievat kan worden beheerd. Voor grotere volumes water is het noodzakelijk een extra expansievat te installeren.

De grafiek hiernaast illustreert het gedrag van de gebruikte circulator op onze warmteproducten bij de ingestelde snelheden.

VEILIGHEIDSVOORZIENINGEN

VEILIGHEIDSVOORZIENINGENLEGENDE: * = AANWEZIG, - = NIET AANWEZIG	KACHELS
Elektronische kaart: treedt onmiddellijk op en zet het product in alarm tot de volledige afkoeling in geval van: breuk motor rookgassen, breuk motor laden pellet, black-out (indien langer dan 10 seconden), no ignition (aanzetten mislukt)	*
Micro blokkering inbouwelement: indien de micro voor eindaanslag aangeeft dat het inbouwelement niet geblokkeerd is, komt er geen elektrische energie om te voeden	-
Elektronische drukregelaar: in geval van onvoldoende drukvermindering brengt deze de machine in alarm	*
Zekering F 2.5 A 250 V (kachels): beschermt de machine tegen hevige stroomstoten	*
Mechanische bol afgesteld op 85°C met manuele ontgrendeling: treedt op door het laden van brandstof te blokkeren wanneer de t° van het pelletreservoir de limiet van 85°C bereikt. Het opnieuw instellen moet uitgevoerd worden door gekwalificeerd personeel en/of de technische dienst van de constructeur	*
Sonde temperatuurcontrole pelletreservoir: bij oververhitting van het reservoir, moduleert de machine automatisch om terug te keren naar de normale temperatuurwaarden (* bij de voorziene modellen)	*
Mechanische luchtdrukregelaar: blokkeert de pellets wanneer er onvoldoende onderdruk is (bij de voorziene modellen)	*

INSTALLATIE

De installatie moet conform zijn met:

- UNI 10683 (2005) warmtegeneratoren gevoed met hout of andere vaste brandstoffen: installatie.

De schoorstenen moeten conform zijn met:

- UNI EN 13384 berekeningsmethode van de thermische en dynamisch vloeiende kenmerken van de schoorstenen.

♦ UNI EN 1443 (2005) schoorstenen: algemene vereisten.
- UNI EN 1457 (2012) schoorstenen: interne leidingen in terracotta en keramiek.
- UNI/TS 11278 (2008) Schoorstenen / rookkanalen / leidingen / metalen rookafvoerbuizen.
- UNI 7129 punt 4.3.3 voorzieningen, lokale regels en voorschriften van de VVFF.

NATIONALE, REGIONALE, PROVINCIALE EN GEMEENTELIJKE REGLEMENTERINGEN

Men moet bovendien rekening houden met alle nationale, regionale, provinciale en gemeentelijke wetten en normen, van kracht in het land waar het toestel geïnstalleerd is.

GLOSSARIUM

Warmtegenerator die enkel geopend mag worden voor het laden van brandstof tijdens het gebruik.

BIOMASSA

Materiaal van biologische oorsprong, uitgezonderd materiaal uit geologische lagen en omgezet in fossiele brandstof.

BIOBRANDSTOF

Brandstofproduct rechtstreeks of onrechtstreeks uit biomassa.

SCHOORSTEEN

Verticale buis met als doel de verbrandingsproducten afkomstig van één enkel toestel samen te brengen en af te voeren, op voldoende hoogte boven de grond.

ROOKKANAAL OF KOPPELING

Buis of aansluitingselement tussen het toestel warmtegenerator en de schoorsteen voor de evacuatie van de verbrandingsproducten.

ISOLERING

Geheel van elementen en materialen gebruikt om de warmtetransmissie te verhinderen doorheen een wand die omgevingen met verschillende temperatuur verdeelt.

SCHOORSTEENPOT

Voorziening geplaatst boven op de schoorsteen met als doel het verspreiden van de verbrandingsproducten in de atmosfeer te vergemakkelijken.

CONDENS

Vloeibare producten die zich vormen wanneer de temperatuur van de verbrandingsgassen lager is of gelijk aan het dauwpunt van het water.

WARMTEGENERATOREN

Toestel dat toelaat om thermisch energie (warmte) te produceren via snelle transformatie door verbranding van de chemische energie zelf van de brandstof.

REGELKLEP

Mechanisme om de dynamische resistentie van de verbrandingsgassen te wijzigen.

Installatie voor de evacuatie van rookgassen, onafhankelijk van het toestel, bestaande uit een koppeling of rookkanaal, schoorsteen of enkelvoudig rookkanaal, en schoorsteenpot.

GEFORCEERDE TREK

Luchtcirculatie door middel van een ventilator aangedreven door een elektrische motor.

NATUURLIJKE TREK

Trek die optreedt in een schoorsteen/rookkanaal door het effect van het verschil in massavolume dat bestaat tussen de (warme) rookgassen en de omgevingslucht, zonder mechanische hulp van aanzuiging binnenin of op de top.

strAlingszone

Zone onmiddellijk palend aan de haard waarin zich de warmte verspreidt veroorzaakt door de verbranding, hier mogen zich geen materialen bevinden uit brandbaar materiaal.

reFIUXzone

Zone waarin de verbrandingsproducten uit het toestel naar buiten komen naar het lokaal van installatie.

De installatie moet vooraf gegaan worden door een controle van de positionering van de schoorstenen, rookkanalen of afvoerstukken van de toestellen volgens:

• Installatieverboden
  ♦ Wettelijke afstanden
• Beperkingen opgelegd door lokale administratieve reglementeringen of bijzondere voorschriften van de overheid.
• het reglement van de huisvesting, erfdienstbaarheid of contracten.

toegelAten instAllAties

In het lokaal waar de warmtegenerator geïnstalleerd moet worden, kunnen er al toestellen zijn of geïnstalleerd zijn die enkel werken wanneer het lokaal hermetisch afgesloten is of die het lokaal in onderdruk brengen ten opzichte van de buitenomgeving.

In lokalen gebruikt als keuken zijn toestellen toegelaten voor het koken van voedsel met dampkappen zonder extractor.

niet toegelAten instAllAties

In het lokaal waar de warmtegenerator geïnstalleerd moet worden, mag het volgende niet aanwezig zijn noch geïnstalleerd:

• kappen met extractor
  ◆ ventilatieleidingen van het verzameltype.

Wanneer deze toestellen zich bevinden in aanpalende lokalen die communiceren met het lokaal van installatie, is het gelijktijdig gebruik van de warmtegenerator verboden, gezien het risico bestaat dat één van de twee lokalen in onderdruk komt te staan ten opzichte van het andere.

AAnsIUiting op het sYsteeM Voor eVACUAtie VAn rooKgAssen

Norm UNI 10683 (2005)

rooKKAnAlen of Koppelingen

Voor de montage van rookkanalen moeten elementen gebruikt worden in onbrandbaar materiaal, geschikt om te weerstaan aan de verbrandingsproducten en aan hun eventuele condensatie.

Het gebruik van flexibele buizen in metaal en in cementvezel is verboden voor de aansluiting van de toestellen op het rookkanaal, ook op reeds bestaande rookkanalen.

Er moet continuïteit zijn tussen de buis voor de rook en het rookkanaal zodat het rookkanaal niet steunt op de generator. De buizen voor de rook mogen niet lopen door lokalen waar de installatie van verbrandingstoestellen verboden is.

De montage van de buizen voor de rook moet zo gebeuren teneinde de afsluiting van de rookgassen voor de werking van het toestel te verzekeren, de vorming van condens te vermijden en te voorkomen dat de rook weer naar het toestel

terugkeert.

In de mate van het mogelijke moet de montage van horizontale stukken vermeden worden.

Voor toestellen waar men afvoerpijpen door het plafond of op de wand moet bereiken die niet in de lijn liggen met de uitgang van de rookgassen van het toestel, dienen de veranderingen van richting uitgevoerd te worden met gebruik van open bochtstukken van niet meer dan 45° (zie figuren hieronder).

Voor de toestellen warmtegeneratoren voorzien van elektroventilatoren voor de uitstoot van rookgassen, moeten de volgende instructies nageleefd worden:

• De horizontale stukken moeten een minimum helling van 3% omhoog hebben
• De lengte van het horizontale stuk moet zo kort mogelijk zijn en in ieder geval niet langer dan 3 meter
• Het aantal veranderingen van richting met inbegrip van het effect door het gebruik van het "T"-element mag niet meer dan 4 zijn.

In ieder geval moeten de buizen voor de rook de verbrandingsproducten en condens binnen kunnen houden, en geïsoleerd wanneer ze buiten het lokaal van installatie passeren.

Het gebruik van elementen in tegenhelling is verboden.

De buis voor rookafvoer moet het weghalen van roet toelaten of uit te vegen zijn.

De buis voor rookafvoer moet een constante doorsnede hebben. Eventuele veranderingen van doorsnede zijn enkel toegelaten bij de koppeling op het rookkanaal.

Het is verboden om binnen de buizen voor rookafvoer andere kanalen voor afvoer van lucht of installatieleidingen te laten lopen, ook al is de buis ruim genoeg. De montage van voorzieningen voor het manueel regelen van de trek is niet toegelaten bij toestellen met geforceerde trek.

sChoorsteen of EnKelVoUdig rooKKAnAAI

De schoorsteen of het rookkanaal moeten aan de volgende vereisten voldoen:

• de verbrandingsproducten kunnen binnenhouden, hermetisch en voldoende geïsoleerd en afgeschermd volgens de gebruiksomstandigheden;
• uitgevoerd in materiaal geschikt om te weerstaan aan normale mechanische belastingen, aan de warmte, aan de werking van de verbrandingsproducten en aan eventuele condens;
• hoofdzakelijk verticale uitgang hebben met niet meer dan 45° afwijking ten opzichte van de as;
  op voldoende afstand van brandbare of ontvlambare materialen door middel van luchtbuffers of geschikte isolering;
• bij voorkeur een ronde binnendoorsnede hebben: de vierkante of rechthoekige doorsneden moeten afgeronde hoeken hebben met een straal niet minder dan 20 mm;
• een constante binnendoorsnede hebben, vrij en onafhankelijk;
  ♦ rechthoekige doorsneden hebben met maximum verhouding tussen de zijden van 1,5.

Het is aanbevolen dat het rookkanaal voorzien is van een opvangkamer voor vaste materialen en eventueel condens, onder de inlaat van de buis voor de rook, zodat deze gemakkelijk te openen is en inspecteerbaar via een luchtdicht luikje.

reFerenties ontVIAMBAre VoorWerpen niet-ontVIAMBAre VoorWerpen
A 200 mm 100 mm
B 1.500 mm 750 mm
C 200 mm 100 mm

Aansluiting van het toestel op het rookkanaal en evacuatie van de verbrandingsproducten

Het rookkanaal moet de afvoer van één enkele warmtegenerator ontvangen.

De rechtstreekse afvoer naar gesloten ruimtes is verboden, alsook in de vrije lucht.

De rechtstreekse afvoer van de verbrandingsproducten moet voorzien zijn via het dak en het rookkanaal moet beschikken over de kenmerken voorzien in het hoofdstuk "Schoorsteen of enkelvoudig rookkanaal".

sChoorsteenpot

De schoorsteenpot moet beantwoorden aan de volgende vereisten:

• een binnendoorsnede hebben die overeenkomt met die van de schoorsteen;
• een nuttige uitgangdoorsnede hebben die niet kleiner is dan het dubbele van de interne doorsnede van de schoorsteen;
• zo gebouwd zijn dat regen, sneeuw en vreemde voorwerpen niet in de schoorsteen kunnen komen, en ook zo dat de afvoer van de verbrandingsproducten verzekerd is bij wind uit alle mogelijke richtingen en hoeken.
• zo geplaatst zijn om een goede verspreiding en verdunning van de verbrandingsproducten te verzekeren, en in ieder geval buiten de refluxzone waarin de vorming van tegendruk bevorderd wordt. Deze zone heeft verschillende afmetingen en vormingen in functie van de hoek van de helling van het dak, daarom moeten de minimum hoogtes in acht genomen worden zoals weergegeven in de figuurschema's hieronder.

- De schoorsteenpot moet vrij zijn van mechanische afzuigsystemen.

PLAT DAK

HELLEND DAK

Z=REFLUXZONE

AANSLUITING OP EXTERNE LUCHTTOEVOER

Het toestel moet beschikken over de nodige lucht om de normale werking te verzekeren via externe luchttoevoer. De luchttoevoer moet beantwoorden aan de volgende vereisten:

- een totale vrije doorsnede van minstens 80 cm ^2 hebben.

- beschermd zijn met een rooster, metalen net of geschikte bescherming, zolang deze de minimum doorsnede vermeld onder het vorige punt niet vermindert en zo geplaatst dat ze niet verstopt geraken.

Als de lucht voor verbranding rechtstreeks van buiten via een buis wordt aangevoerd, moet men buiten een bocht naar beneden monteren ofwel een bescherming tegen de wind. Er mogen geen roosters of gelijkaardig worden geplaatst (het is aanbevolen om de luchtaanvoer altijd rechtstreeks communicerend met de omgeving uit te voeren, ook als de lucht via een buis van buiten wordt aangevoerd). De aanvoer van lucht kan ook gebeuren vanuit een aanpalend lokaal mits de aanvoer vrij kan gebeuren via permanente openingen naar buiten.

Het aanpalende lokaal naast de installatie mag niet in onderdruk komen ten opzichte van de buitenomgeving omwille van het effect van omgekeerde trek veroorzaakt door de aanwezigheid in dit lokaal van andere gebruikstoestellen of afzuigsystemen. In het aanpalende lokaal moeten de permanente openingen beantwoorden aan de hierboven beschreven vereisten. Het aanpalende lokaal mag niet dienen als garage, opslagplaats voor brandbaar materiaal noch voor activiteiten met brandgevaar.

ISOLATIES, AFWERKINGEN, BEKLEDINGEN EN AANBEVELINGEN VOOR DE VEILIGHEID

Ongeacht het materiaal waaruit ze bestaan, moeten de bekledingen bestaan uit een constructie die zelfdragend is ten opzichte van de verwarmingsblok en mag er niet mee in contact zijn.

De balken en de afwerkingen in hout of brandbaar materiaal dienen geplaatst te worden buiten de stralingszone van de vuurpot of voldoende geïsoleerd zijn.

Indien er boven de generator afdekkingen zijn uit brandbaar of warmtegevoelig materiaal, moet er een beschermingsdiafragma tussen geplaatst worden in isolerend en onbrandbaar materiaal.

Elementen in brandbaar of ontvlambaar materiaal zoals houten meubels, overgordijnen enz. die rechtstreeks blootgesteld zijn aan de straling van de vuurhaard moeten op een veilige afstand geplaatst worden. De installatie van het toestel moet een gemakkelijke toegang garanderen voor de schoonmaak van het toestel, van de gasleidingen en van het rookkanaal.

SCHOORSTEENPOTTEN, AFSTANDEN EN PLAATSINGEN
Helling van het dak Afstand tussen de nok en de schoorsteen Minimum hogopte van de schoorsteen (gemeten vanaf de uitlaat)
A (m) H (m)
15°	< 1,85 0,50 m boven de nok
	> 1,85 1,00 m vanaf het dak
30°	< 1,50 0,50 m boven de nok
	> 1,50 1,30 m vanaf het dak
45°	< 1,30 0,50 m boven de nok
	> 1,30 2,00 m vanaf het dak
60°	< 1,20 0,50 m boven de nok
	> 1,20 2,60 m vanaf het dak

PELLETS EN TOEVOER

De gebruikte pellet moet conform zijn met de kenmerken beschreven door de normen:

Ö-Norm M 7135
- DIN plus 51731
♦ UNI CEN/TS 14961

Extraflame raadt u aan om voor haar toestellen steeds pellets te gebruiken met een diameter van 6 mm.

Open het deksel van het reservoir en laad de pellet met behulp van een vulschep.

legenDe iconen Display
	Geeft ontvangst van het radiosignaal aanAan = tijdens de radiocommunicatieUit = geen radiocommunicatieKnipperend = seriële poort uitgesloten		Geeft de modulatie van de kachel aanAan = de kachel is aan het werk op het ingestelde vermogenKnipperend = het vermogen waarop de kachel aan het werk is verschilt van het ingestelde vermogen, de kachel is aan het moduleren (om verschillende redenen)
	Geeft aan dat er een alarm is.Aan: geeft aan dat er een alarm isUit: geeft aan dat er geen alarm isKnipperend: geeft de de activering aan van de onderdruksensor.	[GHTS]	Duidt de functie weekprogrammering aanLampje aan = weekprogrammering geactiveerdLampje uit = weekprogrammering uitgeschakeld
[8YBW]	Geeft de status aan van de watertemperatuurUit = de T° die door de sonde wordt gelezen is hoger dan de ingestelde set temperatuurAan = de T° die door de sonde wordt gelezen is lager dan de ingestelde set temperatuur	[OTS2]	geeft het contact aan van de extra externe thermostaatAan contact gesloten: het contact van de extra externe thermostaat is gesloten.Aan contact open: het contact van de extra externe thermostaat is open.Knipperend met contact gesloten: het contact van de extra externe thermostaat is gesloten en de functie STBY is actiefKnipperend met contact open: het contact van de extra externe thermostaat is open en de functie STBY is actief
	Geeft de werking aan van de motor rookgassen.Uit = motor rookgassen uitgeschakeldAan = motor rookgassen geactiveerdKnipperend = defect (contacteer de technische dienst voor assistentie)		-
	Geeft de werking aan van de tangentiële ventilator (waar aanwezig)Uit = niet aan het werkAan = aan het werkKnipperend = motor op het minimum	[XYW]	-
	Geeft de werking aan van de motor voor het laden van pelletsUit = motor voor het laden van pellets niet actiefAan = motor voor het laden van pellets actief		-
	Geeft de werking aan van de circulatorUit = circulator uitgeschakeldAan = circulator geactiveerdKnipperend = de beveiliging is actief (temperatuur H2O > 85°C)	[SBKC]	-

algemeen menu

Basisinstructies

Tijdens de eerste ontstekingen van de kachel moet men de volgende tips indachtig zijn:

• Er kunnen zich lichte geuren ontwikkelen, te wijten aan het drogen van de gebruikte verf en silicone. Vermijd langdurig in de omgeving te verblijven.
• de oppervlakken niet aanraken, omdat ze nog onstabiel kunnen zijn.
• Het lokaal meermaals goed verluchten.
• Het verharden van de oppervlakken stopt na enkele verwarmingsprocessen.
• Dit toestel mag niet gebruikt worden als afvalbrander.

Vooraleer verder te gaan met het aanzetten van de kachel, moet men de volgende punten controleren:

• De hydraulische installatie moet worden uitgezet, respecteer de aanwijzingen van de normen en van de handleiding.
• Het reservoir moet gevuld zijn met pellets
• De verbrandingskamer moet proper zijn
• De vuurpot moet volledig vrij zijn en proper
• Controleer of de branddeur en de asbak hermetisch gesloten zijn
• Controleer of de voedingskabel correct aangesloten is
• De bipolaire schakelaar achteraan rechts moet op 1 staan.

het is verBoDen het toestel te geBruiken zonDer De scheiDingswanD en/oF het vlamscherm (zie aFBeelDing hiernaast). het wegnemen van De scheiDingswanD Doet aFBreuk aan De veiligheiD van het proDuct en leiDt onmiDDellijk tot het vervallen van De waarBorgperioDe. vraag vervanging van het onDerDeel aan De technische Dienst in geval van slijtage of BeschaDiging (vervanging Die niet valt onDer De waarBorg van het proDuct aangezien het gaat om een onDerDeel onDerhevig aan slijtage).

De aFstanDsBeDiening

Met de afstandsbediening heeft men de mogelijkheid om alles te regelen wat normaal met het LCD-display kan worden uitgevoerd. In onderstaande tabel staan de verschillende functies in detail toegelicht:

1	on / oFF	Door de toets gedurende drie seconden in te drukken gaat de kachel aan of uit
2	verhoging vermogen	Door de toets in te drukken kan men het werkingsvermogen verhogen
3	verminDering vermogen	Door de toets in te drukken kan men het werkingsvermogen verminderen
4	verhoging t° Met deze toets kan men de set temperatuur verhogen
5	verminDering t°	Met deze toets kan men de set temperatuur verminderen
6	enaBle / DisaBle chrono	Door de toets één keer in te drukken kan men de chrono activeren of deactiveren
7	activering vertraagDuitschakelen	Met deze toets kan men het uitschakelen vertragen door de vertraging te programmeren.Bijvoorbeeld als men het uitschakelen over een uur instelt, zal de kachel automatisch uitschakelen wanneer de ingestelde tijd verstreken is, de aftellende minuten worden weergegeven vooraleer de uitgestelde automatische uitschakeling plaatsvindt.
8	menu	Met de toets kan men naar het user en technician menu gaan (het technician menu is voorbehouden voor de technische dienst)
9	verhogen Met deze toets kan men de set temperatuur verhogen
10	toets esc	Met deze toets kan men een programmering of weergave verlaten en terugkeren naar het startmenu zonder de gegevens op te slaan
11	terug	Met deze toets gaat men terug in de weergave van verschillende menu's
12	toets Bevestiging	De toets bevestigt de uitgevoerde instellingen tijdens de programmeerfase in het user menu
13	ForwarD	Deze toets dient om vooruit te gaan in de verschillende menu's
14	enaBle Function F1	Toets voorzien voor toekomstige toepassingen
15	verminDeren	Deze toets dient om de in te stellen waarde te verminderen
16	stove status	Door deze toets in te drukken wordt de algemene status van de kachel weergegeven

Merk op: de nummers die op de afstandsbediening zijn aangegeven dienen enkel ter illustratie van het voorbeeld en zijn niet aanwezig op de afstandsbediening die bij het product wordt meegeleverd.

type Batterijen en vervanging van De Batterijen

De batterijen bevinden zich aan de onderkant van de afstandsbediening.

Om ze te vervangen moet men de batterijhouder eruit halen (zoals aangegeven op de afbeelding aan de achterkant van de afstandsbediening), de batterij verwijderen of plaatsen volgens het symbool dat op de afstandsbediening en op de batterij zelf staat gedrukt.

Voor de werking is 1 lithiumbatterij als buffer nodig, type CR2025 van 3V

De gebruikte batterijen bevatten metalen die schadelijk zijn voor het milieu, ze moeten daarom afzonderlijk worden verwijderd.

Als de afstandsbediening uit staat omdat er geen batterijen in zitten, kan men de kachel aansturen op het bedieningspaneel dat zich aan de bovenkant van de kachel bevindt.

Tijdens het vervangen moet men op de polariteit letten en de symbolen respecteren die op de interne zitting van de afstandsbediening staan afgebeeld.

instellingen voor De eerste inschakeling

Wanneer de voedingskabel aan de achterkant van de kachel is aangesloten, zet men de schakelaar die eveneens aan de achterkant zit op de stand (I).

De schakelaar aan de achterkant van de kachel dient om spanning te geven aan de kaart van de kachel.

De kachel blijft uit en op het paneel verschijnt een eerste scherm

met het opschrift OFF.

uur, Dag, maanD en jaar instellen

Met set clock kan men het uur en de datum instellen

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift set clock verschijnt.
- Bevestigen met toets 6.
Gebruik de toetsen 4 en 5 voor het toekennen van de dag.
Ga verder door op toets 2 te drukken.
- Gebruik dezelfde procedure - 4 of 5 om in te stellen en toets 2 om vooruit te gaan, voor de instelling van het uur, de minuten, de datum, de maand en het jaar.
- Druk meermaals op toets 1 om te bevestigen en om het menu te verlaten.

Het is mogelijk om de taal van uw voorkeur te selecteren voor de weergave van de verschillende berichten.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift set clock verschijnt.
Druk tweemaal op toets 2 tot aan set language.
- Bevestigen met toets 6.
♦ Selecteer de taal via toets 4/5.
- Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

set language
LANGUAGE	NEDERLANDS
	ENGELS
	DUITS
	FRANS
	SPAANS

geBruik geen ontvlamBare vloeistoF voor het aanzetten! Breng De zak met pellets niet in contact met De kokenD hete kachel tijDens het Bijvullen! wanneer er voortDurenD melDingen "no ignition" zijn, moet men een BevoegDe technicus contacteren.

geen ontsteking

De eerste inschakeling kan ook mislukken, gezien De aanvoerschroeF leeg is en niet altijd op tijd De vuurpot kan laDen met De noDige hoeveelheiD pellets voor De normale ontsteking van De vlam. als het proBleem zich pas voorDoet na enkele maanDen werking, moet men nagaan of De gewone reinigingen, vermeID in De hanDleiDing van De kachel, correct uitgevoerD werDen.

alarm no Flow - alarm clean check-up

wanneer zich het alarm "al no Flow - al. clean check-up" voorDoet, moet men controleren of De BoDem van De vuurpot vrij is van resiDuen of Van aanslagkorsten. De gaten in De BoDem moeten volleDig vrij zijn om een correcte verBranDing te verzekeren. het is mogelijk om De Functie "aFstelling laDen pellets" te geBruiken om De verBranDing aan te passen op Basis van De Beschreven vereisten. wanneer De alarmsignalering BlijFt opDuiken en als BovenstaanDe omstanDigheDen gecontroleerD werDen, Dient men De BevoegDe technische Dienst te contacteren.

WERKING EN LOGICA

IGNITION

Na controle van de hiervoor opgesomde punten, drukt men gedurende drie seconden op toets 1 om de kachel aan te zetten. Voor de fase ignition (ontsteking) zijn 15 minuten beschikbaar, na het optreden van de inschakeling en het bereiken van de controletemperatuur, zal de kachel de fase voor inschakelen onderbreken en overgaan naar STARTING.

STARTING

Tijdens de startfase stabiliseert de kachel de verbranding door geleidelijk de verbranding te verhogen en vervolgens de ventilatie op te starten, om over te gaan naar WORK.

WORK

Tijdens de werkase gaat de kachel over naar de ingestelde set power (vermogen), zie vorig trefwoord.

REGELING SET POWER

Stel het werkingsvermogen in van 1 tot 5 (instelbaar met de toetsen 2 - 3).

Vermogen 1 = minimumniveau - Vermogen 5 = maximumniveau.

AFSTELLING SET TEMPERATUUR H2O

Stel de temperatuur van de ketel in van 65 - 80°C (instelbaar met de toetsen 4 - 5).

WERKING VAN DE CIRCULATOR

De circulator activeert de circulatie van het water wanneer de kachel een watert° van circa 60° C bereikt. Gezien de circulator altijd in werking is boven 60°, is een verwarmingszone die altijd open is aanbevolen om te zorgen dat het product meer homogeen werkt, en blokkeringen wegens overtemperatuur te vermijden, normaal gezien wordt deze zone omschreven als "veiligheidszone".

OMGEVINGSTEMPERATUUR (bij de voorziene modellen)

Het is mogelijk de frontale ventilatie te activeren/uit te schakelen en de omgevingstemperatuur te controleren via de Omgevingssonde (standaard). (Zie hoofdstuk "enable fan" op de volgende pagina's.)

BURN POT CLEANING

Tijdens de werkfase heeft de kachel een interne teller, die na een vooraf ingestelde tijd een schoonmaak van de vuurpot uitvoert. Deze fase wordt op het display weergegeven, de kachel wordt op een lager vermogen gebracht en de motor voor de rookgassen verhoogt gedurende een tijd die tijdens de programmering wordt bepaald. Na de schoonmaakfase gaat de kachel verder met werken en komt opnieuw op het geselecteerde vermogen.

MODULATIE en H-OFF

Naarmate de temperatuur van het water de ingestelde set benadert, begint de ketel te moduleren om automatisch over te gaan naar het minimumvermogen.

Als de temperatuur stijgt en de ingestelde set wordt overschreden, wordt er automatisch overgegaan naar uitschakeling met signalering H-OFF, om daarna automatisch weer in te schakelen zodra de temperatuur onder de ingestelde set daalt.

UITZETTEN

Druk gedurende drie seconden op toets 1.

Na deze handeling gaat het toestel automatisch naar de fase uitschakelen, en blokkeert de aanvoer van pellets.

De aanzuigmotor van de rookgassen en de motor van de warmeluchtventilatie blijven aan tot de temperatuur van de kachel gedaald is tot onder de fabrieksparameters.

OPNIEUW INSCHAKELEN

Het opnieuw inschakelen van de kachel, zowel automatisch als manueel, is enkel mogelijk wanneer de voorwaarden van de koelcyclus en van de vooraf ingestelde timer zijn voldaan.

EXTRA THERMOSTAAT

N.B.: De installatie moet altijd door een bevoegde technicus worden uitgevoerd

De mogelijkheid bestaat om de thermostaat te plaatsen in een lokaal dat paalt aan de kamer waar de kachel staat: het volstaat om een thermostaat aan te sluiten) volgens de procedure beschreven onder het volgende punt (het is aanbevolen de optionele mechanische thermostaat op een hoogten van 1,50 m boven de grond te plaatsen). de werking van de kachel met de externe thermostaat aangesloten op de klem STBY kan verschillend zijn op basis van van de activering of uitschakeling van de functie. STBY.

Standaard is de klem STBY in de fabriek overbrugd, waardoor hij altijd met gesloten contact is (in aanvraag).

Wanneer de functie STBY actief is, zal het led -∞-∞ knipperen. Wanneer het contact of de externe thermostaat voldaan is (contact open / temperatuur bereikt) gaat de kachel uit. Zodra het contact of de externe thermostaat overgaat naar de status "niet voldaan" (contact gesloten / temperatuur niet bereikt) wordt er opnieuw ingeschakeld.

Merk op: de werking van de kachel is hoe dan ook onafhankelijk van de watertemperatuur in de kachel en de betreffende verbindingen die standaard zijn ingesteld. Indien de kachel op H OFF staat (watertemperatuur bereikt), wordt de eventuele aanvraag van het contact of extra thermostaat genegeerd.

Wanneer de functie STBY uitgeschakeld is, zal het led -vast aan zijn.

Wanneer het contact of de externe thermostaat voldaan is (contact open / temperatuur bereikt) gaat de kachel over naar minimum. Zodra het contact of de externe thermostaat overgaat naar de status "niet voldaan" (contact gesloten / temperatuur niet bereikt) begint de kachel opnieuw te werken op het vooraf ingestelde vermogen.

Merk op: de werking van de kachel is hoe dan ook onafhankelijk van de watertemperatuur in de kachel en de betreffende verbindingen die standaard zijn ingesteld. Indien de kachel op H OFF staat (watertemperatuur bereikt), wordt de eventuele aanvraag van het contact of extra thermostaat genegeerd.

♦ Schakel het toestel uit met behulp van de hoofdschakelaar aan de achterkant van de kachel.
- Haal de stroomstekker uit het stopcontact.
- Verbind de twee kabeltjes van de thermostaat op de betreffende klemmen aan de achterkant van de machine aan de hand van het elektrische schema, één rood en de andere zwart (klem STBY). Ieder model kan aan de achterkant een andere positie van de betreffende klemmen vertonen. De afbeelding dient enkel als voorbeeld.

RAADPLEEG HET HOOFDSTUK IN HET "USER MENU" VOOR ACTIVERING VAN DE STAND-BY

In de tekening hiernaast ziet men de klemmen STBY en AUX, aanwezig aan de achterkant van de kachel (behalve model Elisir)

Volg de onderstaande instructies voor de aansluiting op de klemmen STBY en AUX.

Verwijder het rechterpaneel

Volg de onderstaande instructies voor de aansluiting op de klemmen STBY en AUX. Verwijder het rechterpaneel

Laat de bekabelingen voor STBY en AUX in de aangeduide kabelgoot lopen

Menu LOPENDE TEKST WAARDE FUNCTIE
SET CLOCK	DAG MON...SUN Instelling van de dag van de week
	HOURS 00...24 Instelling van het uur
	MINUTES 00...59 Instelling van de minuten
	DATE 1...31 Instelling van de datum
	MONTH 1...12 Instelling van de maand
	YEAR 00...99 Instelling van het jaar

SET CHRONO	ENABLE CHRONO OFF Activering / deactivering weekprogrammering
	START - PRG1 OFF - 00:00 Uur 1		^ aanzetten
	STOP - PRG1	OFF - 00:00	Uur 1^ uitzetten
	MONDAY PRG1 OFF ...SUNDAY PRG1 OFF	ON /OFF	Activering aanzetten / uitzetten voor de verschillende dagen
	SET PRG1	65 - 80°C	Instelling temperatuur voor de 1^ bundel
	START - PRG2 00:10	OFF - 00:00	Uur 2^ aanzetten
	STOP - PRG2 00:10	OFF - 00:00	Uur 2^ uitzetten
	MONDAY PRG2 OFF ...SUNDAY PRG2 OFF	ON /OFF	Activering aanzetten / uitzetten voor de verschillende dagen
	SET PRG2	65 - 80°C	Instelling omgevingstemperatuur voor de 2^ bundel
	START - PRG3 00:10	OFF - 00:00	Uur 3^ aanzetten
	STOP - PRG3 00:10	OFF - 00:00	Uur 3^ uitzetten
	MONDAY PRG3 OFF ...SUNDAY PRG3 OFF	ON /OFF	Activering aanzetten / uitzetten voor de verschillende dagen
	SET PRG3	65 - 80°C	Instelling omgevingstemperatuur voor de 3^ bundel
	START - PRG4 00:10	OFF - 00:00	Uur 4^ aanzetten
	STOP - PRG4 00:10	OFF - 00:00	Uur 4^ uitzetten
	MONDAY PRG4 OFF ...SUNDAY PRG4 OFF	ON /OFF	Activering aanzetten / uitzetten voor de verschillende dagen
	SET PRG4	65 - 80°C	Instelling omgevingstemperatuur voor de 4^ bundel

LANGUAGE

NED - ENGL - DEUT - FRAN - ESPA

Selectie van de taal

USER	*SET THERMOSTAT	OFF.. ..06°C..40°C	Instelling van de omgevingstemperatuur voor frontale luchtventilatie
	*ENABLE FAN	ON/OFF	Activeert/deactiveert de werking van de motor voor frontale luchtventilatie
	DISPLAY	OFF - 10...31	Selectie helderheid van het display
	PELLET	-30...+20 %	Selectie laadpercentage van de pellets
	*V1 FAN	+ / - 10%	Selectie van het percentage frontale ventilatie
	STAND-BY	OFF - ON	Activering of uitschakeling van de functie stand-by
	KEYS LOCKED	OFF - ON	Activering of uitschakeling van de functie keys locked
	RESET	OFF - ON	Brengt de waarden die door de gebruiker gewijzigd kunnen worden terug op de fabrieksinstellingen

*bij de voorziene modellen

MENU USER

SET THERMOSTAT

Met het volgende menu (bij de voorziene modellen) kan men de omgevingstemperatuur instellen bij de producten die voorzien zijn van frontale luchtventilatie. Wanneer de ingestelde temperatuur is bereikt, gaat de ventilator over naar minimum. De mogelijke instellingen zijn: OFF - 06 ...40°C. Op het display wordt de omgevingstemperatuur afwisselend met de watertemperatuur weergegeven.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
- Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
- Gebruik de toetsen 4 -5 om de omgevingstemperatuur te selecteren.
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

ENABLE FAN

Met dit menu kan men (bij de voorziene modellen) de werking van de tangentiele motor activeren of uitschakelen.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
♦ Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
♦ Druk op toets 2 tot aan "ENABLE FAN".
Gebruik de toetsen 4 -5 om de ventilatie inschakelen/uitschakelen te selecteren.
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

DISPLAY

Dit menu laat toe om de lichtintensiteit van het display te regelen. De mogelijke instellingen zijn van OFF - 10 tot 31. Door OFF te activeren, gaat de achtergrondverlichting van het display uit na een vooraf ingestelde vertraging. De achtergrondverlichting gaat oplichten zodra een toets wordt ingedrukt of als de machine in alarm gaat.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
♦ Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
Druk op toets 2 tot aan "DISPLAY".
Gebruik de toetsen 4 -5 om de helderheid van het display te selecteren.
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

AFSTELLING VAN HET PELLETS LADEN

Het volgende menu laat de procentuele afstelling toe van het laden van pellets. Indien de kachel werkingsproblemen heeft te wijten aan de hoeveelheid pellets, kan men rechtstreeks van op het besturingspaneel het laden van pellets bijregelen. De problemen in verband met de hoeveelheid brandstof kunnen tweeërlei zijn:

GEBREKKIGE VERBRANDING:

de kachel slaagt er nooit in om een voldoende vlam te ontwikkelen en neigt altijd laag te blijven, ook bij hoog vermogen.
- bij minimum vermogen neigt de kachel haast uit te gaan en brengt de kachel in alarm "NO PELLETS".
wanneer de kachel het alarm "NO PELLETS" weergeeft, is het mogelijk dat er onverbrande pellets binnenin de vuurpot zijn.

EXCESS PELLET:

• de kachel ontwikkelt een veel te hoge vlam, ook bij laag vermogen.
• het panoramisch glas neigt zeer vuil te worden en bijna helemaal zwart te worden.
• de vuurpot neigt aan te koeken en verstopt de openingen voor aanzuiging van de lucht omdat er teveel pellets worden geladen die slechts gedeeltelijk verbrand geraken.

De uit te voeren regeling is van het procentuele type, bijgevolg zal een wijziging van deze parameter een proportionele verandering op alle snelheden van toevoer van de kachel met zich meebrengen. Het laden is mogelijk binnen de orde van -30% tot +20%.

Voor de afstelling voert men de procedure op het display uit:

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
- Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
♦ Druk op toets 2 tot aan "PELLET".
- Gebruik de toetsen 4 -5 om het laden tijdens de fase WORK te vermeerderen (4) of te verminderen (5).
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

V1 - FAN

Met dit menu kan men (bij de voorziene modellen) procentueel de snelheid van de frontale ventilator regelen.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
♦ Druk op toets 2 tot aan "V1 FAN".
Gebruik de toetsen 4 -5 om te vermeerderen (4) of te verminderen (5)
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

STAND-BY

De functie Stby wordt gebruikt wanneer men de kachel onmiddellijk wenst uit te schakelen of als men een modulatie wenst via een extra externe thermostaat.

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
♦ Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
Druk op toets 2 tot aan "STAND-BY".
- Gebruik de toetsen 4 -5 om inschakelen/uitschakelen te selecteren.
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

KEYS LOCKED

Via dit menu kan men de toetsen van het display blokkeren (zoals bij een gsm). Druk tegelijk op toets 1 en toets 5. Als de functie is ingeschakeld verschijnt er telkens men op een toets druk het opschrift "KEYS LOCKED"

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
Druk op toets 2 tot aan "KEYS LOCKED".
- Gebruik de toetsen 4 -5 om inschakelen/uitschakelen te selecteren.
Druk op toets 6 om te bevestigen en op toets 1 om door de vorige menu's terug te keren tot aan de beginstatus.

RESET

Om alle waarden die door de gebruiker gewijzigd kunnen worden terug op de fabriekswaarden in te stellen. De gewijzigde gegevens zijn:

PROCEDURE COMMANDO'S

Druk op toets 6, het opschrift SET CLOCK verschijnt.
Druk meermaals op toets 2 tot USER weergegeven wordt
Druk op toets 6.
- Het opschrift "SET THERMOSTAT" verschijnt
♦ Druk op toets 2 tot aan "RESET".
Gebruik de toetsen 4-5 om op ON te selecteren en druk op de toets 6.
- Ter bevestiging wordt "DONE" op het display weergegeven

Met deze functie kan men eventuele lucht die in de kachel aanwezig is aflaten. Als de functie geactiveerd is: Alle controlelampjes van de circulatoren gaan aan op het display. (gedurende 15 minuten 30 seconden worden de circulatoren gevoed, afgewisseld door 30 seconden stilstand, neem de voeding weg om te onderbreken)

PROCEDURE COMMANDO'S

♦ Druk tegelijk op toets 1 en toets 4.
- Er wordt gevraagd om het password in te voeren.
- Voer met toets 4 de code "77" in
- Bevestigen met toets 6.

CHRONO

De chrono laat toe om 4 uurbundels te programmeren binnen een dag, te gebruiken voor alle dagen van de week.

In ieder bundel kan men uur voor inschakelen en uitschakelen, de dagen waarop de geprogrammeerde bundel wordt gebruikt en de gewenste watertemperatuur (65 - 80°C) instellen.

AANBEVELINGEN

De uren voor aanzetten en uitzetten moeten begrepen zijn binnen de tijdsspanne van één enkele dag, van 0 tot 24 uur, en mag niet over meerdere dagen gespreid zijn.

Vooraleer de functie chrono te gebruiken moet men de dag en het huidige uur instellen, daarom moet men nagaan of de punten opgesomd in de paragraaf "Set clock" gevolgd werden; om ervoor te zorgen dat de functie chrono werkt, moet men naast het programmeren ook eraan denken om de functie te activeren.

Voorbeeld:

Inschakeling om 07:00 Uitschakelen om 18:00 u

CORRECT

Inschakeling om 22:00 Uitschakelen om 05:00 u

VERKEERD

VOORBEELD PROGRAMMERING

Laat ons nu veronderstellen dat we de functie Weekprogrammering willen gebruiken en 4 uurbundels willen gebruiken op de volgende manier:

1^ uurbundel: van 08:00 u tot 12:00 u alle dagen van de week, behalve zaterdag en zondag
2^ uurbundel: van 15:00 tot 22:00 behalve op zaterdag en zondag, beide uurbundels met een set watertemperatuur op 75°C

Het display geeft de verschillende programmeerstappen weer.

PROCEDURE COMMANDO'S:

Druk eenmaal op toets 6, het opschrift SET CLOCK verschijnt.

Druk op toets 2 tot aan SET CHRONO

SET CLOCK

SET CHRONO

UITSCHAKELING 1^ BUNDEL

Voer met behulp van de toetsen 4 - 5 het uur "12:00" in, wat overeenkomt met het uur voor uitschakelen van de 1^ uurbundel.

Druk op de knop 6 om te bevestigen en verder te gaan met de programmering, druk op de knop 3 om terug te keren naar de vorige parameter.

STOP PRG1 12:00

ENABLE CHRONO

Druk op toets 6, het opschrift ENABLE CHRONO en OFF verschijnt.

Druk op toets 4 om de functie CHRONO te activeren of te deactiveren. Selecteer ON.

ENABLE CHRONO ON

ACTIVERING DAGEN 1^ BUNDEL

Gebruik de toetsen 4 en 5 om de dagen te activeren/uit te schakelen; toetsen 2 en 3 om de verschillende dagen te doorlopen, de dag van de week verschijnt, gevolgd door OFF

selecteer van maandag tot vrijdag op ON, zaterdag en zondag uitgesloten (OFF)

MONDAY..PRG1 ON-OFF

Druk op toets 6 om te bevestigen en verder te gaan met de programmering. Het opschrift START PRG1 OFF verschijnt.

START PRG1 OFF

Druk op toets 6 om te bevestigen en verder te gaan met de programmering.

Gebruik de toetsen 4 - 5 om de gewenste temperatuur van het H2O te selecteren. (65-80°C)

SET PRG1 75°C

Druk op de knop 6 om te bevestigen en verder te gaan.

INSCHAKELING 1^ BUNDEL

Voer met behulp van de toetsen 4 - 5 het uur "08:00" in, wat overeenkomt met het uur voor inschakelen van de 1^ uurbundel.

Druk op de knop 6 om te bevestigen en verder te gaan met de programmering, druk op de knop 3 om terug te keren naar de vorige parameter.

START PRG1 08:00

INSCHAKELING 2^ BUNDEL*

Nu moet men de tweede uurbundel programmeren.

De sequentie die gevolgd moet worden is analoog en wordt herhaald zoals bij de INSCHAKELING VAN DE 1^ BUNDEL.

START PRG2 OFF

*INSCHAKELING 2^ BUNDEL

Nu moet men de tweede uurbundel programmeren.

De sequentie die gevolgd moet worden is analoog en wordt herhaald zoals bij de INSCHAKELING VAN DE 1^ BUNDEL. Hier moet men enkel het uur invoeren, bijvoorbeeld start om 15:00 en Stop om 22:00 en de dagen zaterdag en zondag activeren door ze op "ON" te selecteren.

WANNEER DE WEEKPROGRAMMERING ACTIEF IS, GAAT OP HET SCHAKELBORD EEN BLOKJE AAN VAN HET BETREFFENDE ICOON

SCHOONMAAK DOOR DE GEBRUIKER

Sommige afbeeldingen kunnen afwijken van het oorspronkelijke model.

DAGELIJKS

Vuurpot:

neem de vuurpot uit de speciale houder en maak de gaten vrij met de speciale meegeleverde pook, verwijder de as uit de vuurpot met behulp van een stofzuiger.

Zuig de as weg die zich in de houder van de vuurpot afgezet heeft.

Door de schoonmaak van de warmtewisselaars wordt een thermisch rendement verzekerd die altijd constant blijft. Dit type onderhoud moet minstens één keer per dag worden uitgevoerd. Het volstaat hiertoe om de speciale schrapers in het bovenste gedeelte van de kachel te gebruiken, en meermaals een horizontale beweging uit te voeren.

Schoonmaak van de asbak:

Wekelijks of telkens dit nodig is de as uit de voorziene asbak halen. Het is aanbevolen om minstens eenmaal per week de assen uit de verbrandingskamer weg te zuigen met een speciale stofzuiger.

Sommige afbeeldingen kunnen afwijken van het oorspronkelijke model.

mAANDELiJks

Voor het model op onderstaande afbeelding is het aanbevolen om de deflector weg te nemen om de toegang tot de kamer en de asbak voor de schoonmaak te vergemakkelijken

Teneinde de goede werking en de veiligheid van het toestel te verzekeren, moet men onderstaande handelingen ieder seizoen of vaker uitvoeren, naargelang de noodwendigheden.

DichtiNgEN VAN DE DEuR, ASbAk EN VuuRpot

De dichtingen garanderen dat de kachel hermetisch afgesloten is zodat deze goed werkt.

Het is noodzakelijk dat deze periodiek gecontroleerd worden: wanneer ze versleten of beschadigd blijken, moeten ze onmiddellijk vervangen worden.

Deze interventies moeten uitgevoerd worden door een bevoegde technicus.

AANSLuitiNg op DE SchooRStEEN

De buis die naar de schoorsteen leidt moet jaarlijks of toch telkens dit nodig is gestofzuigd en schoongemaakt worden. Als er horizontale stukken zijn, moet men de residuen eerst wegnemen omdat die de passage van de rookgassen belemmeren.

NiEt SchooNmAkEN bRENgt DE VEiLighEiD iN gEVAAR.

ALS DE VoEDiNgSkAbEL bESchADigD iS, moEt DiE VERVANgEN WoRDEN DooR DE tEchNiSchE DiENSt of ANDERS DooR EEN pERSooN mEt gELiJkAARDigE kWALificAtiES, om iEDER RiSico tE VooRkomEN.

VooR EEN coRREctE WERkiNg moEt DE kAchEL miNStENS EENmAAL pER JAAR EEN gEWooN oNDERhouD kRiJgEN DooR EEN bEVoEgDE tEchNicuS.

gEWooN oNDERhouD

Sommige afbeeldingen kunnen afwijken van het oorspronkelijke model.

A	Motor rookgassen (demontage en reiniging rookgassenkanaal en "T"-buis), nieuwe silicone op de voorziene punten
b	inspecties van dichtingen, asbak en deur (vervangen en silicone aanbrengen waar voorzien)
c	Verbrandingskamer & warmtewisselaar (volledige schoonmaak), met inbegrip van de schoonmaak van de leiding naar de ontsteking
D	Reservoir (volledig leegmaken en reinigen).
E	*Demontage luchtventilator omgeving en verwijdering stof en eventuele pelletresten
f	Controle buis voor luchtaanvoer en eventuele reiniging van de stroomsensor

Weergave
Display Motivering Betekenis
start	De startfase is bezig _
pellet loaDing	Het continu laden van pellets is bezig tijdens het aanzetten	-
ignition	De fase voor aanzetten is in uitvoering
start-up	De startfase is bezig _
Burn pot cleaning	De reiniging van de vuurpot is bezig _
Final cleaning	De eindreiniging is bezig _
cooling stanD-By	Er wordt geprobeerd in te schakelen terwijl de kachel nog aan het afkoelen is.	Telkens de kachel één van de hierboven opgesomde alarmen weergeeft, gaat ze automatisch over naar het uitzetten.Het deblokkeren van het alarm met de drukknop 1 is enkel mogelijk als het uitzetten voltooid is. De kachel kan opnieuw aangezet worden wanneer ze volledig afgekoeld is
Work	De normale werkfase is bezig, de kachel is aan het werk op het ingestelde vermogen	-
MoDulation	De kachel werkt op minimum -
stanD-By	Kachel uit in afwachting om terug aan te gaan door de externe thermostaat	De kachel start opnieuw wanneer de externe thermostaat hierom vraagt
cool. stBy Black-out	de kachel is aan het afkoelen na een stroomonderbreking.	Na het afkoelen gaat de kachel automatisch weer aan
t-oMg	Geeft de omgevingstemperatuur weer (bij de modellen die dit voorzien)	-
HoFF	Kachel uit omdat de watertemperatuur boven de ingestelde set is	Zodra de watertemperatuur onder de vooraf ingestelde parameters zakt, gaat de kachel weer aan
anti-Freeze	De antivrieswerking is bezig omdat de H2O t° onder de drempel is die in de fabriek is ingesteld	de circulator wordt geactiveerd totdat het water de parameter vooraf ingesteld in de fabriek +2°C heeft bereikt
antilock	De functie antiblokkering van de circulator is bezig (enkel als de kachel in status Off bleef gedurende minstens 96 uur)	De circulator wordt geactiveerd gedurende de tijdsduur vooraf ingesteld door de constructeur, om blokkering te vermijden
alarMen
Display verklaring oplossing
	Geeft aan dat er een alarm is.	Aan: geeft aan dat er een alarm isKnipperend: geeft de de activering aan van de onderdruksensor.Het alarm kan enkel gereset worden als de motor van de rookgassen is stilgevallen en er 15 minuten verlopen zijn sinds de weergave van het alarm, door gedurende 3 seconden op toets 1 te drukken.
aspiration Fault	Defect motor rookgassen Contacteer	de technische dienst
FuMes proBe	Defect sonde rookgassen. Contacteer	de technische dienst
Hot FuMes	Hoge temperatuur rookgassen	Controleer het laden van pellets (zie “Afstelling laden pellets”), contacteer een bevoegde technicus indien het probleem niet opgelost raakt.
no FloW alarM clean cHeck up alarM	De deur is niet correct gesloten.De aslade is niet correct gesloten.De verbrandingskamer is vuil.De buis voor uitstoot van rookgassen is verstopt.	Controleer of de deur hermetisch gesloten is.Controleer het hermetisch sluiten van de aslade.Controleer de reiniging van zowel het rookgassenkanaal, de sensor in het kanaal van de primaire lucht als de verbrandingskamer.
no ignition	Het pelletreservoir is leeg.Onvoldoende afstelling voor laden van pellet.	Controleer of er al of niet pellets in het reservoir aanwezig zijn.Regel de pellettoevoer (zie “Bijregelen pellets laden”).Controleer de procedures beschreven in het hoofdstuk “Aanzetten”.
no ignition Black-out	Geen stroom tijdens de fase aanzetten.	Zet de kachel op OFF via toets 1 en herhaal de procedures beschreven in het hoofdstuk “Aanzetten”.
no pellets	Het pelletreservoir is leeg.Gebrek aan pellettoevoer.De reductiemotor laadt geen pellets.	Controleer of er al of niet pellets in het reservoir aanwezig zijn.Regel de pellettoevoer (zie “Bijregelen pellets laden”).
Depr alarM	De deur is niet correct gesloten.De aslade is niet correct gesloten.De verbrandingskamer is vuil.De buis voor uitstoot van rookgassen is verstopt	Controleer of de deur hermetisch gesloten is.Controleer het hermetisch sluiten van de aslade.Controleer de reiniging van zowel het rookgassenkanaal als de verbrandingskamer.
Depr sensor DaMage	Stroomsensor defect.Sensor losgekoppeld	Contacteer de technische dienst
H20 overteMpera-ture	Het water in de kachel overschrijdt 95°C.Er is mogelijk lucht in het systeem.Geen goede circulatie.Geen of onvoldoende veiligheidszone.Mogelijk probleem met de circulator.	Contacteer de technische dienst
Min pressure alarM	De systeemdruk afgelezen door de drukregelaar is te laag.Er is mogelijk lucht in het systeem.Er is mogelijk water tekort of verlies te wijten aan problemen op een element van het systeem.	Contacteer de technische dienst
alarM Water proBe	defect H2O-sonde
Max pressure H2o alarM	De druk van het water heeft de maximumlimiet overschreden	Controleer of de expansievaten niet beschadigd of te klein zijnControleer of de installatie op de juiste druk is geladen wanneer ze koud is

VOORWAARDEN VOOR WAARBORG

EXTRAFLAME S. p. A., met zetel te via dell'Artigianato 12 Montecchio Precalcino (VI), garandeert dit product gedurende 2 (twee) JAAR vanaf de datum van aankoop tegen fabricatiefouten en materiaaldefecten. De waarborg vervalt wanneer het conformiteitdefect niet gemeld wordt aan de verkoper binnen de twee maanden na het vaststellen ervan.

De verantwoordelijkheid van EXTRAFLAME S. p. A. beperkt zich tot het leveren van het toestel, dat geïnstalleerd dient te worden volgens de regels van de kunst, volgens de aanwijzingen vermeld in de speciale handleidingen en folders in bijlage bij het aangekochte product, conform met de wetten die van kracht zijn. De installatie moet uitgevoerd worden door gekwalificeerd personeel en onder de verantwoordelijkheid van de lastgever, die de volledige verantwoordelijkheid op zich neemt voor de definitieve installatie en daaruit voortvloeiend de goede werking van het geïnstalleerde product. EXTRAFLAME S. p. A. is niet verantwoordelijk ingeval deze voorzorgen niet nageleefd worden.

WAARSCHUWING

DE WAARBORG WORDT GEACTIVEERD OP VOORWAARDE DAT:

De installatie en de betreffende aansluitingen van het systeem volgens de regels van de kunst uitgevoerd worden door professioneel bevoegd personeel (DM n.37 22 januari 2008), volledig in naleving van de geldende normen, zowel nationale als regionale, evenals volgens de huidige instructies.

De test werd gerealiseerd door een bevoegde technicus, die de volle verantwoordelijkheid op zich neemt te hebben gecontroleerd dat de installatie volgens de regels van de kunst werd gerealiseerd, door professioneel gekwalificeerd personeel, in naleving van de geldende normen, en de goede werking van het geïnstalleerde product te hebben gecontroleerd. Als dit gecontroleerd is, zal het bevoegde Centrum voor Technische Dienst alle inlichtingen verstrekken voor een correcte werking, en een kopie van het document invullen en overhandigen, waarin de waarborg verklaard wordt, ondertekend, aan de klant.

EXTRAFLAME S. p. A. verzekert dat alle producten vervaardigd zijn met materialen van de beste kwaliteit, aan de hand van bewerkingstechnieken die volledige efficiëntie garanderen. Indien men tijdens het normale gebruik defecte of slecht werkende onderdelen zou vaststellen, worden deze stukken gratis vervangen franco bij de verkoper die de verkoop bewerkstelligde.

TERRITORIAAL BEREIK VAN DE WAARBORG:

Italiaans grondgebied

GELDIGHEID

DE WAARBORG WORDT ALS GELDIG ERKEND OP VOORWAARDE DAT:

1. De aankoper binnen 8 dagen na datum van validatie van de waarborg het testrapport en validatie van de waarborg (kopie 2) volledig ingevuld verstuurt. De datum van aankoop moet bekrachtigd zijn door het bezit van een geldig fiscaal document afgegeven door de verkoper.
2. Het toestel gebruikt wordt zoals beschreven in de instructiehandleiding, meegeleverd bij alle producten.
3. De ketel werd geïnstalleerd conform met de geldende normen die van toepassing zijn en met de voorschriften zoals in deze handleiding voor installatie, gebruik en onderhoud met betrekking tot het product, door gekwalificeerd personeel in het bezit van de wettelijke vereisten (DM n.37 22 januari 2008);
4. De klant in het bezit is van de documentatie die de geschiktheid bevestigt, ingevuld voor alle onderdelen:

A. INSTALLATIERAPPORT: ingevuld door de installateur

B. TESTRAPPORT EN VALIDATIE VAN DE WAARBORG:

Ingevuld door de klant, de verkoper en een bevoegd centrum voor technische assistentie.

1. Het document dat de waarborg verklaart, ingevuld en vergezeld van het fiscale aankoopdocument afgegeven door de verkoper, goed bewaard wordt en voorgelegd aan de bevoegde technicus in geval van interventie.

DE WAARBORG WORDT NIET ALS GELDIG ERKEND IN DE VOLGENDE GEVALLEN

1. De voorwaarden voor de waarborg, hierboven beschreven, werden niet nageleefd.
2. De installatie werd niet uitgevoerd volgens de geldende normen in deze materie, noch volgens de voorschriften beschreven in de handleiding/folder meegeleverd met het toestel.
3. Nalatigheid van de klant door geen of verkeerd onderhoud van het product
4. Aanwezigheid van elektrische en/of hydraulische installaties die niet conform zijn met de geldende normen.
5. Schade veroorzaakt door atmosferische, chemische of elektrochemische invloeden, verkeerd gebruik van het toestel, wijzigingen of openbreken van het product, inefficiëntie en/of ongeschiktheid van het rookkanaal en/of andere oorzaken die niet te wijten zijn aan de fabricatie van het product.
6. Verbranding van materialen die niet conform zijn met de types en met de hoeveelheden aangegeven in de meegeleverde handleiding/folder
7. Alle schade veroorzaakt door het transport, daarom is het aanbevolen om de goederen zorgvuldig te controleren bij ontvangst,

en onmiddellijk iedere eventuele schade te melden aan de verkoper, met vermelding van een nota op het transportdocument en op de kopie die bij de transporteur blijft.

EXTRAFLAME S. p. A. staat niet in voor eventuele schade die rechtstreeks of onrechtstreeks kan voorvallen aan personen, voorwerpen en huisdieren ten gevolge van het niet naleven van de voorschriften vermeld in de meegeleverde handleiding/folder.

ALLE ONDERDELEN ONDERHEVIG AAN NORMALE SLIJTAGE zIJN UITGESLOTEN VAN DEzE WAARBORG:

Maken deel uit van deze categorie:

De dichtingen, alle keramisch glas en gehard glas, de bekledingen in gietijzer of porselein, de gelakte, verchroomde of vergulde onderdelen, de majolica, de handgrepen en de elektrische kabels.
Kleurvarianten, haarscheurtjes en lichte afwijkingen in de afmetingen van de delen in majolica vormen geen reden voor een klacht, omdat dit natuurlijke eigenschappen zijn van deze materialen.

- De onderdelen in hittebestendig materiaal

De metselwerken

De systeemonderdelen voor de productie van sanitair water die niet door EXTRAFLAME S. p. A. geleverd zijn (enkel producten met water).
De warmtewisselaar valt buiten de waarborg wanneer er geen adequaat anticondenscircuit wordt uitgevoerd, die een terugkeertemperatuur van het toestel garandeert van minstens 55°C (enkel producten met water).

VERDERE CLAUSULES:

Eventuele interventies voor het afstellen of bijregelen van het product met betrekking tot het type brandstof of het type installatie zijn uitgesloten uit de waarborg.

In geval van vervanging van onderdelen wordt de waarborg niet verlengd.

Voor de periode van inefficiëntie van het product wordt geen schadeloosstelling toegekend.

Deze waarborg geldt enkel voor de aankoper en kan niet overgemaakt worden.

INTERVENTIES ONDER WAARBORG

Het verzoek voor een interventie moet geformuleerd worden naar het centrum voor assistentie.

De interventie onder waarborg voorziet de herstelling van het toestel zonder kosten zoals voorzien door de wet die van kracht is.

VERANTWOORDELIJKHEID

EXTRAFLAME S. p. A. erkent geen enkele schadevergoeding voor rechtstreekse of onrechtstreekse schade te wijten aan of te maken met het product.

RECHTBANK

Voor ieder geschil wordt als bevoegde rechtbank de rechtbank van Vicenza gekozen.

Extraflame behoudt zich het recht voor om de kenmerken en de gegevens te wijzigen in de volgende folder op ieder moment en zonder voorafgaande verwittiging, teneinde de eigen producten te verbeteren.

Deze handleiding kan daarom niet als een contract ten overstaan van derden beschouwd worden.

Dit document staat ter uwer beschikking op het adres www.extraflame.it/support
