GEBRUIKSAANWIJZING PCG 23NHF WW BL GE

Handleiding voor modellen GCE, PCE, PCG, PSG, PSE

Veiligheidsinformatie ....214, 215

Gebruiksaanwijzingen

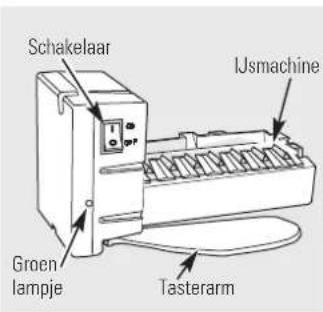

Automatische ijsmachine .....227

Bijkomende kenmerken .....223

CustomCool™ .....216, 219, 220

Deuren van de koelkast ....221, 222

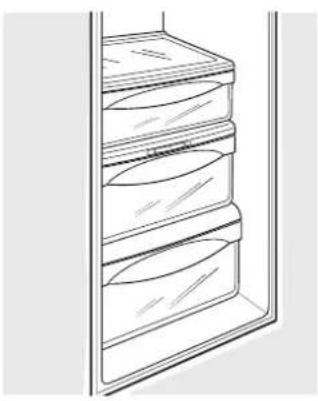

Diepvriesgedeelte .....225

Groentevakken en laden .....226

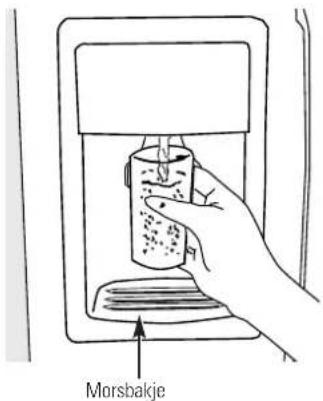

IJs- en waterverdeler .....228, 229

Onderhoud

en schoonmaak .....229, 230

Rekken en bakken .....222–224

Temperatuurregeling .....216, 217

Turbo Cool™ 218

Vervangen van lampjes .....231

Waterfilter .....221

Installatie-instructies

Installatie van

de waterleiding .....240, 241

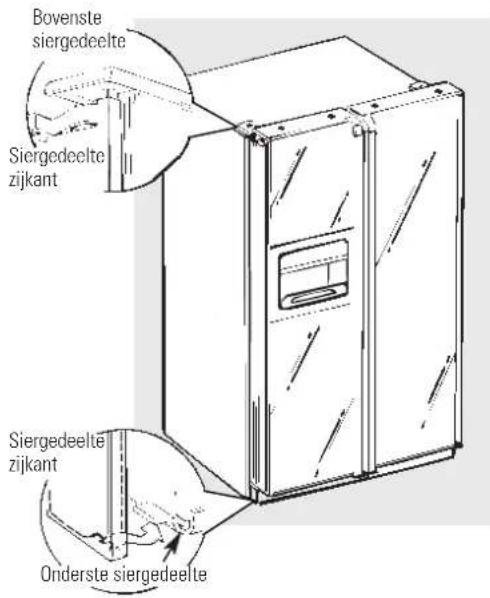

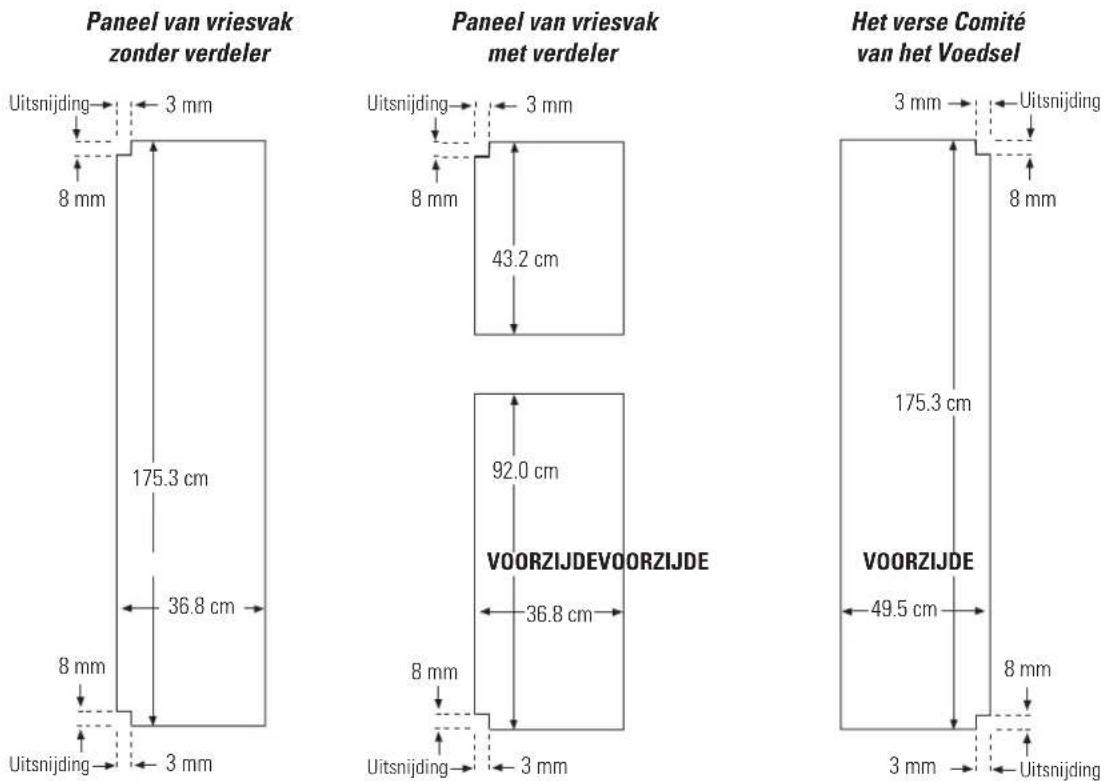

Sierkits en panelen .....232-235

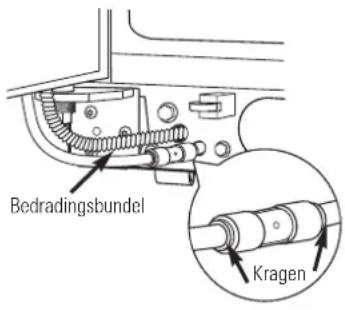

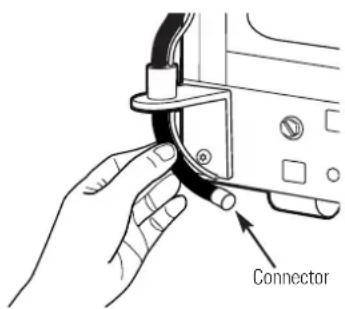

Verwijderen en terugplaatsen

van deuren .....236

Voorbereiding van

installatie van de koelkast . . .237-239

Tips voor het oplossen van problemen

....243-245

Normale geluiden .....242

Noteer hier uw model- en serienummer:

Modelnr.:

Serienr.:

U vindt deze nummers op een label aan de rechterbovenzijde van het koelgedeelte.

⚠ WAARSCHUWING!

Gebruik dit apparaat uitsluitend waarvoor het is bedoeld en volg de instructies van deze handleiding.

VEILIGHEIDSVOORSCHRIFTEN

Bij het gebruik van elektrische apparaten, moet u de volgende basisveiligheidsvoorschriften opvolgen:

■ Installeer en plaats deze koelkast zoals het hoort, conform de installatie-instructies, voordat u het apparaat in gebruik neemt. Lees ook het hoofdstuk Aansluiting op het stroomnet.
■ Sta niet bovenop de koelkast. U zou zich kunnen verwonden of het apparaat beschadigen.
Laat geen kinderen spelen met de koelkast of knoeien met de bedieningselementen.
Zorg ervoor dat kinderen niet op de rekken van de koelkast klimmen, crop staan of eraan hangen. Ze zouden de koelkast kunnen beschadigen of zelf ernstige verwondingen kunnen oplopen.
Raak koude oppervlakken van het vriesvak niet aan met vochtige of natte handen. Uw huid zou aan deze bijzonder koude oppervlakken kunnen blijven plakken.
Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van deze koelkast of van andere huishoudapparaten.
Vermijd bij koelkasten met een automatische ijsmachine contact met de bewegende onderdelen van de uitwerpinrichting of met het verwarmingselement dat zich onderaan de ijsmachine bevindt. Raak de automatische ijsmachine niet aan met vingers of handen wanneer de stekker van de koelkast in het stopcontact steekt.

De ijsmachine moet door een erkende onderhoudsmonteur worden geïnstalleerd.
Houd vingers uit de buurt van knelzones; er is noodzakelijkerwijs niet veel ruimte tussen de deuren en tussen deuren en kasten. Sluit deuren voorzichtig als er kinderen in de buurt zijn.
■ Trek de stekker uit het stopcontact voordat u de koelkast schoonmaakt of repareert.

N.B.: Het is ten zeerste aanbevolen onderhoudswerken door een bevoegde monteur te laten uitvoeren.

■ Trek de stekker uit het stopcontact voordat u een kapot lampje vervangt. Zo voorkomt u contact met een onder stroom staande gloeidraad. (Een kapot lampje kan tijdens het vervangen breken.)
N.B.: Als u een van de twee of beide knoppen op 0 (off - uit) draait, betekent dat niet dat de stroomtoevoer naar het lichtcircuit wordt onderbroken.
Vries ingevroren voedsel dat volledig ontdooid is geweest, niet opnieuw in.
Maak altijd de CustomCool™-bak schoon na het laten ontdooien van voeding.

▲ OPSLUITGEVAAR VOOR KINDEREN!

VERWIJDER DE KOELKAST OP DE GEPASTE MANIER

Jammer genoeg raken vandaag de dag nog altijd kinderen opgesloten in koelkasten en sterven ze door verstikking. Buiten gebruik gestelde of achtergelaten koelkasten blijven gevaarlijk... zelfs al laat u ze maar "voor een paar dagen" staan. Als u uw koelkast wilt kwijtraken, volg dan de volgende instructies op, om ongevallen te voorkomen.

Doe het volgende voordat u uw oude koelkast of diepvriezer weggooit:

• Neem de deuren van het apparaat en gooi ze afzonderlijk weg.
  Laat de rekken op hun plaats zitten zodat kinderen niet gemakkelijk in het apparaat kunnen klimmen.

Maak de eventuele vergrendeling van de koelkast onbruikbaar.

Koelmiddelen

Alle koelsystemen bevatten koelmiddelen, die volgens de wet moeten worden verwijderd voor de koelkast naar de vuilnis gaat. Als u zich van een oud koelsysteem wilt ontdoen, vraag advies hierover aan het afval bedrijf dat de koelkast ophaalt.

⚠ WAARSCHUWING!

AANSLUITING OP HET STROOMNET

Aan het uiteinde van het netsnoer van dit apparaat zit een massacontactpen die in een gewoon geaard stopcontact past. Daardoor wordt de kans op een elektrische schok via dit apparaat verminderd.

Laat een bevoegde elektricien het stopcontact en het circuit controleren en nagaan of het stopcontact goed geaard is.

Als een stopcontact niet geaard is, bent u er zelf verantwoordelijk voor het te laten vervangen door een goed geaard stopcontact.

De koelkast moet altijd zijn eigen stopcontact hebben en mag er geen delen met andere apparaten. Zo werkt de koelkast het best en vermijdt u overbelasting van de circuits van de woning. Door oververhitte draden kan namelijk brand ontstaan. Raadpleeg de typeplaat van de koelkast voor de juiste spanning, wattage en frequentie. Indien de stekker van de koelkast niet in het stopcontact past, moet het apparaat worden voorzien van een nieuwe stekker.

Zorg voor gepaste aarding vóór gebruik.

waste gebruik.

BELANGRIJK: Elektrische stekkers en kabels moeten worden aangepast door een bevoegde technicus of monteur. In bepaalde landen mogen ze uitsluitend door een bevoegde technicus worden aangepast.

Als het netsnoer beschadigd is, moet het om veiligheidsredenen worden vervangen door een bevoegde monteur.

Trek nooit de stekker uit het stopcontact door aan het netsnoer te trekken. Neem altijd de stekker stevig vast en trek hem recht uit het stopcontact.

Herstel of vervang onmiddellijk alle versleten of beschadigde snoeren. Gebruik geen snoer met scheurtjes of slijtage aan of tussen de twee uiteinden.

Rol de koelkast niet over het snoer of beschadig het niet wanneer u hem van de muur wegschuift.

Vervanging van de hoofdkabel

Als de hoofdkabel van de koelkast ooit dient te worden vervangen, moet hij door een bij uw dealer verkrijgbare speciale kabel worden vervangen. Als u de kabel heeft beschadigd, worden kosten aangerekend voor het vervangen van die kabel.

De koelkast moet zo opgesteld staan dat u bij de stekker kunt.

LEES DEZE VEILIGHEIDSINFORMATIE HEEL AANDACHTIG.

BEWAAR DEZE INSTRUCTIES

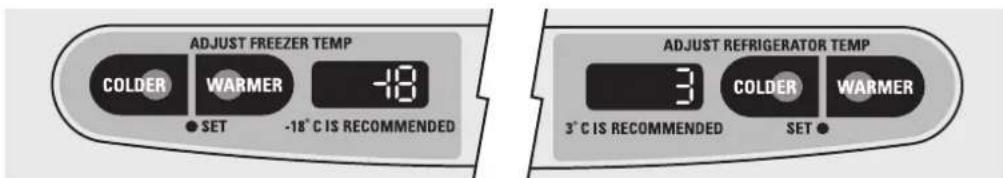

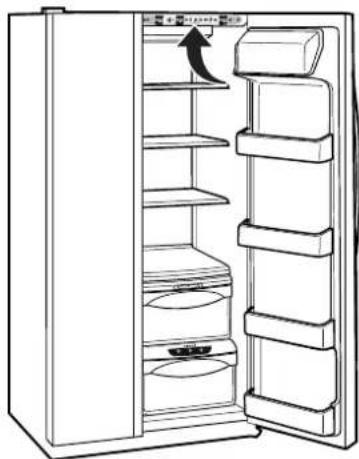

Temperatuurregeling – CustomCool-modellen.

(zie volgende pagina voor andere modellen)

ADJUST FREEZER TEMP COLDER WARMER +8 SET -18°C IS RECOMMENDED ADJUST REFRIGERATOR TEMP 3 COLDER WARMER 3°C IS RECOMMENDED SET ●

De bedieningselementen voor temperatuurregeling zijn door de fabrikant ingesteld op 3°C voor het koelgedeelte en op -18°C voor het diepvriesgedeelte. Laat de temperatuur zich gedurende 24 uren stabiliseren totdat de vooraf ingestelde aanbevolen temperaturen zijn bereikt.

De bedieningselementen voor temperatuurregeling kunnen zowel de INGESTELDE als de eigenlijke temperatuur in het koel- en het diepvriesgedeelte weergeven. De werkelijke temperatuur kan lichtjes verschillen van de INGESTELDE temperatuur, afhankelijk van het gebruik en de omgeving waar de koelkast staat opgesteld.

Indien een van de bedieningselementen of beide op 0 (off - uit) staat, wordt de koeling in zowel het koelgedeelte als het vriesvak stopgezet, maar wordt de stroomtoevoer naar de koelkast niet uitgeschakeld.

N.B.: Wanneer u de koelkast koopt, zijn de bedieningselementen voor de temperatuurregeling bedekt met een plastic beschermlaagje. Verwijder het laagje nu, indien het tijdens de installatie al niet werd verwijderd.

Wijzigen van de temperatuur druk op de toetsen + of - en laat ze los. Het lampje naas SET (instelling) gaat branden en op het scherm verschijnt de ingestelde temperatuur. Om de temperatuur te wijzigen, drukt u op de toets + of - totdat de gewenste temperatuur wordt weergegeven. De temperatuur van het koelgedeelte kan worden afgesteld op een waarde die tussen 1°C en 7°C ligt en die van het diepvriesgedeelte op een waarde tussen -21°C en -14°C.

Zodra de gewenste temperatuur is ingesteld, wordt na 5 seconden op het scherm opnieuw de werkelijke temperatuur in het koel- en het diepvriesgedeelte weergegeven. Verschillende aanpassingen kunnen nodig zijn. Telkens als u de bedieningselementen afstelt, moet u 24 uren wachten voordat de koelkast de ingestelde temperatuur bereikt.

Uitschakelen van het koelsysteemdruk op de toets + voor het kocl- of het diepvriesgedeelte totdat op het scherm 0 (off - uit) verschijntOm de koelkast opnieuw in te schakelen, drukt u op de toets - voor het kocl- of het diepvriesgedeelte. Het lampje naaSET (instelling) gaat branden aan de kant die u hebt gekozen. Druk vervolgens opnieuw op de toets - (aan de kant waar het SET-lampje brandt). De temperatuur zal worden ingesteld op de vooraf ingestelde waarden van 18°C voor het diepvriesgedeelte en3°C voor het koelgedeelte. Indien een van de twee of beide bedieningselementen op 0 (off - uit) worden ingesteld, wordt de koeling in zowel het koelgedeelte als het vriesvak stopgezet, maar wordt de stroomtoevoer naar de koelkast niet uitgeschakeld.

Grenzen omgevingstemperatuur

Deze koelkast is bedoeld voor werking bij omgevingstemperaturen die afhangen van de op de typeplaat vermelde temperatuurklasse.

Temperatuurklasse	Symbool	Omgevingstemperatuur Maximum Minimum
Gematigd – lang SN 32°C 10°C
Gematigd N 32°C 16°C
Subtropisch ST	38°C 18°C
Tropisch	T	43°C 18°C

N.B.: De temperatuur in de koelkast kan worden beïnvloed door factoren zoals de plaats van de koelkast, de omgevingstemperatuur en het aantal keren dat de deur wordt geopend. Stel zo nodig de temperatuurregeling af ter compensatie van die factoren.

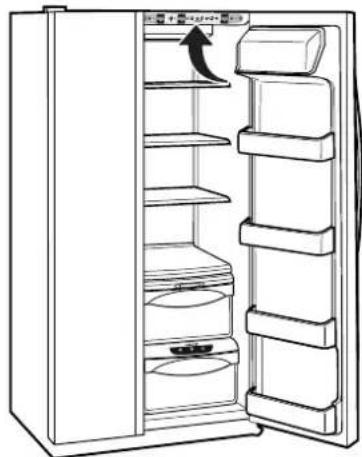

Het systeem beschikt over een van onderstaande bedieningselementen voor temperatuurregeling:

Interne bedieningselementen voor de temperatuur

ADJUST FREEZER TEMP COLDER WARMER SET 0° F IS RECOMMENDED

ADJUST REFRIGERATOR TEMP COLDER WARMER 37' F IS RECOMMENDED SET ●

Interne draaiknop (0-9)

FREEZER FRESH FOOD 9 IS COLEDEST 0 IS OFF

De bedieningselementen voor temperatuurregeling zijn door de fabrikant ingesteld op 5 zowel voor het koelgedeelte als voor het diepvriesgedeelte.

Druk op de knop WARMER of COLDER (kouder) aan de kant van het vriesgedeelte of aan de kant van het koelkastgedeelte om de setpoint-temperatuur aan te passen. Het setpointlampje gaat nu branden. Druk op WARMER of COLDER (kouder) tot de gewenste instelling is bereikt.

Verschillende aanpassingen kunnen nodig zijn. Telkens als u de bedieningselementen afstelt, moet u 24 uren wachten voordat de koelkast de gekozen instelling bereikt.

Indien een van de twee of beide bedieningselementen op 0 (off - uit) worden ingesteld, wordt de koeling in zowel het koelgedeelte als het vriesvak stopgezet, maar wordt de stroomtoevoer naar de koelkast niet uitgeschakeld.

De instellingen variëren en hangen af van uw persoonlijke voorkeur, het gebruik en de bedrijfsomstandigheden en kunnen eventueel meer dan eenmaal moeten worden veranderd.

N.B.: Wanneer u de koelkast koopt, zijn de bedieningselementen voor de temperatuurregeling bedekt met een plastic beschermlaagje. Verwijder het laagje nu, indien het tijdens de installatie al niet werd verwijderd.

Grenzen omgevingstemperatuur

Deze koelkast is bedoeld voor werking bij omgevingstemperaturen die afhangen van de op de typeplaat vermelde temperatuurklasse.

Temperatuurklasse	Symbool	Omgevingstemperatuur Maximum Minimum
Gematigd – lang SN 32°C 10°C
Gematigd N 32°C 16°C
Subtropisch ST 38°C 18°C
Tropisch T 43°C 18°C

N.B.: De temperatuur in de koelkast kan worden beïnvloed door factoren zoals de plaats van de koelkast, de omgevingstemperatuur en het aantal keren dat de deur wordt geopend. Stel zo nodig de temperatuurregeling af ter compensatie van die factoren.

TurboCool. ^M

Werking

TurboCoolkoelt het koelgedeelte snel af om voeding vlugger af te koelen. Maak gebruik van TurboCoolwanneer u aan het koelgedeelte een grote hoeveelheid voeding toevoegt, voedingswaren op kamertemperatuur terug in de koelkast plaatst of warme etensrestjes wegleg TurboCoolkan ook worden gebruikt indien de koelkast langdurig niet van stroom is voorzien.

Zodra de koelkast wordt ingeschakeld, gaat de compressor onmiddellijk draaien en worden de ventilators gedurende 8 uren zo nodig op grote snelheid in- en uitgeschakeld. De compressor blijft draaien totdat het koelgedeelte is afgekoeld tot op circa 1°C; hij slaat vervolgens aan en af om de ingestelde temperatuur te bewaren. Na 8 uren, of indien de toets TurboCook opnieuw wordt ingedrukt, keert het koelgedeelte terug naar de oorspronkelijke instelling.

Gebruiksaanwijzing

Druk op TurboCool Het TurboCoolwaarschuwings lampje gaat branden.

Aan het einde van deTurboCool-cyclus, het TurboCoolwaarschuwings lampje gaat uit.

N.B.:

Tijdens de TurboCool -cyclus kan de temperatuur van het koelgedeelte niet worden gewijzigd.

De temperatuur van het diepvriesgedeelte wordt niet beïnvloed tijdens de TurboCool -cyclus.

Wanneer tijdens de TurboCool -cyclus de deur van het koelgedeelte wordt geopend, blijven de ventilators draaien indien zij aan het draaien waren.

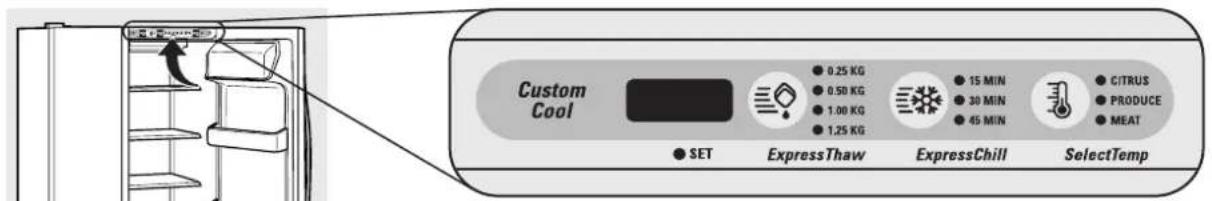

Custom Cool 0.25 KG 0.50 KG 1.00 KG 1.25 KG 15 MIN 30 MIN 45 MIN CITRUS PRODUCE MEAT SET ExpressThaw ExpressChill SelectTemp

Werking

CustomCool ^TM is een uit een bevochtigingsinrichting, een ventilator, een temperatuurgevoelige weerstand en een verwarmingselement bestaand systecm. Afhankelijk van de gekozen functie, dient een combinatie van deze elementen om snel eetwaren af te koelen, voeding te ontdooien of het vak op een bepaalde temperatuur te houden.

Het vak is hermetisch afgesloten om te voorkomen dat de temperatuur in de rest van de koelkast fluctueert onder invloed van de temperatuur van het vak.

De bedieningselementen van dit vak bevinden zich bovenaan het koelgedeelte, naast de toetsen voor temperatuurregeling.

Maak het vak leeg. Plaats de Chill/Thaw-bak in het vak met de metalen plaat naar beneden gericht om voeding af te koclen en op te slaan, of met de metalen plaat naar boven, om voeding te ontdooien. Plaats de eetwaren op de schotel en sluit het vak volledig.

2 Druk de toets ExpressThaw ^TM , ExpressChil ^TM of SelectTemp ^TM in. Het beeldscherm verschijnt en heSET -lampje gaat branden. Druk op de toets totdat het lampje naast de gewenste instelling verschijnt. Raadpleeg de tabel voor de beste instelling.

Om een functie vóór het einde te onderbreken, drukt u op de desbetreffende functietoets totdat geen opties meer geselecteerd zijn en het scherm is uitgeschakeld.

Tijdens de ExpressThaw-en de ExpressChill-cyclus, wordt op het scherm van de bedieningelementen de overblijvende cyclustijd weergegeven.
Na de ExpressThaw-cyclus wordt het vak teruggesteld naar de instelling MEAT (vlees) (-1°C) om de ontdooide voedingswaren te bewaren totdat zij worden geconsumeerd.
De weergegeven werkelijke temperatuur van het CustomCool -vak kan lichtjes afwijken van de INGESTELDEtemperatuur, afhankelijk van het gebruik en de omgeving waarin de koelkast staat opgesteld.

N.B.: Om hygiënische redenen is het raadzaam eetwaren in plastic folie te wikkelen wanneer ExpressThaw wordt gebruikt. Zo kan het vleesjus niet weglopen en ontdooit het eten vlugger.

CustomCool™-tabel

N.B.: De resultaten kunnen variëren afhankelijk van de verpakking, de begintemperatuur en andere kenmerken van het voedsel.

ExpressThaw

ExpressChill

SelectTemp

0,25 kg (4 u)

■ hamburgers (0,25 kg)
■ afzonderlijk verpakte filet mignon (0,25 kg)

0,5 kg (8 u)

■ kippenborst (0,5 kg)

■ gehakt vlees (0,5 kg)

steak (0,5 kg)

1 kg (10 u)

■ kippenborst (1 kg)

■ gehakt vlees (1 kg)

■ steak (1 kg)

1,5 kg (12 u)

■ kippenborst (1,5 kg)

■ gehakt vlees (1,5 kg)

■ steak (1,5 kg)

15 minuten

■ 1 drankblikje (355 ml)
■ 2 kleine doosjes met sap (elk 175–240 ml)

30 minuten

■ 2 à 6 drankblikjes (elk 355 ml)
■ 2 plastic drankflessen van 590 ml
4 à 6 kleine doosjes met sap (elk 175–240 ml)
■ 3 pakjes in folie met sap
■ wijn (fles van 750 ml)

45 minutes

2 liter drank
1,9 liter sap
■ 1 pakje gelatine

Instelling voor citrusvruchten (6°C)

■ sinaasappelen, gewone en tropische citroenen, ananas, kanteloep
■ bonen, komkommers, tomaten, paprika, aubergine, squash
aardbeien, frambozen, kiwi's, peren, kersen, braambessen, druiven, pruimen, nectarines, appelen
asperge, broccoli, maïs, champignons, spinazie, bloemkool, boerenkool, groene uien, rode bieten, uien
rauw vlees, vis en gevogelte

Instelling voor groenten en fruit (1°C)

Instelling voor vlees (-1°C)

Plaats de bovenzijde van de cartridge bovenaan in de cartridgehouder en draai hem langzaam nar rechts.

Cartridge van de waterfilter (sommige modellen)

De waterfiltercartridge bevindt zich achteraan, in de rechterbovenhoek van het koelgedeelte.

Vervanging van de filter

Op de verdeler is een verklikkerlampje dat aangeeft wanneer de waterfiltercartridge dient te worden vervangen. Indien het oranje is, beteken dat dat u de filter spoedig moet vervangen.

De filtercartridge moet worden vervangen wanneer het lampje rood is of wanneer de waterstroom van de verdeler of de ijsmachine afneemt.

Installatie van de filtercartridge

1 Wanneer u de cartridge vervangt, moet eerst de oude worden verwijderd. Draai hem langzaam naar links. Trek de cartridge niet naar beneden. Er kan een klein beetje water lekken.

② Vul de nieuwe cartridge met leidingwater m het oog op een betere waterstroom vanaf do verdeler onmiddellijk na de installatie.

3 Lijn de pijl van de cartridge en de cartridgehouder uit, plaats de bovenzijde van de nieuwe cartridge bovenaan in de houder. Duw hem niet naar boven in de houder.

Draai hem langzaam naar rechts totdat de filtercartridge stopt DRAAI NIET TE VAST

Terwijl u aan de cartridge draait, gaat hij automatisch omhoog en op de juiste plaats zitten. De cartridge wordt ongeveer een kwartdraai gedraaid.

4 Laat gedurende 3 minuten (ca. 6 liter) water van de verdeler lopen om het systeem schoon te maken en gesputter te voorkomen.
5 Houd de tocts RESET WATER FILTER (waterfilter terugstellen) van de verdeler 3 seconden lang ingedrukt.

N.B.: Bij een pas geinstalleerde waterfiltercartridge kan het water van de verdeler sputteren.

Filteromloopplug

Filteromloopplug

Gebruik een filteromloopplug wanneer u geen vervangingsfiltercartridge hebt. De verdeler en de ijsmachine werken niet zonder filter of filteromloopplug.

Vervangingsfilters: GWF

Neem contact op met uw locale distributeur om extra filtercartridges te bestellen.

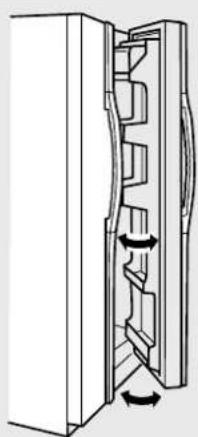

Deuren van de koelkast.

Wanneer de deur slechts gedeeltelijk geopend is, valt zij automatisch dicht.
Over deze stop blijft de deur openstaan.

Deuren van de koelkast

De deuren van de koelkast kunnen anders aanvoelen dan de deuren waaraan u gewend bent. Het speciale kenmerk voor het openen en sluiten van de deuren zorgt ervoor dat de deuren volledig sluiten en goed gesloten blijven.

Wanneer u de deur opent en sluit, zult u een stop merken. Indien de deur over dezstop open staat, blijft de deur open zodat u gemakkelijker voedsel in de koelkast kunt plaatsen of eruit kunt nemen. Wanneer de deur slechts gedeeltelijk openstaat, valt zij automatisch dicht.

De weerstand die u ondervindt aan dstop, vermindert naarmate de deur van de koelkast met voedsel wordt gevuld.

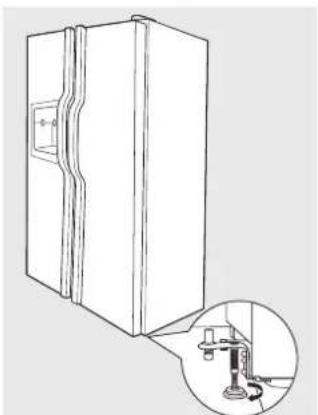

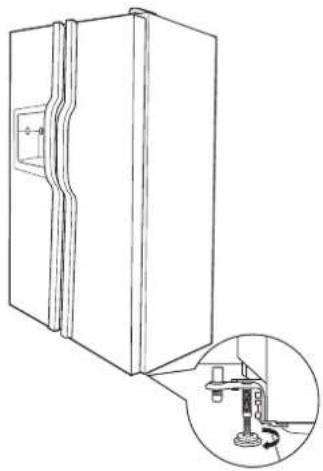

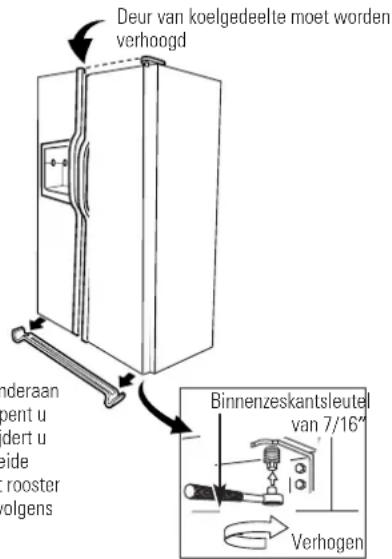

Schroef de stelpoot omlaag tot hij de vloer raakt. Dit voorkomt dat de deuren scheef gaan hangen.

Stelpoot

Voordat u de koelkast gaat verplaatsen, moet u de stelpoot omhoog schroeven. Als hett apparaat op de goede plaats staat, moet u de stelpoot weer omlaag schroeven.

Rekken en bakken.

Niet alle modellen hebben alle kenmerken.

Vastzetmechanisme

Bak van koelgedeelte

Uitklapbare bak van diepvriesgedeelte

Bakken in deur van koelgedeelte en uitklapbare bakken in deur van diepvriesgedeelte

Grote bakken

De grotere bakken in de deur van het koelgedeelte en de uitklapbare bakken in de deur van het vriesvak zijn verstelbaar.

Verwijderen: Til de voorzijde van de bak eerst recht omhoog, en vervolgens naar boven en naar buiten.

Het vastzetmechanisme voorkomt dat kleine in het deurvak bewaarde voorwerpen omkantelen, overlopen of verschuiven. Plaats een vinger aan beide zijden van het vastzetmechanisme aan de achterkant en verplaats het naar voren en naar achteren, zoals u dat wilt.

Terugplaatsen of verplaatsenBevestig de achterzijde van de bak in de gegoten dragers van de deur. Duw de voorzijde van de bak naar onderen. De bak zal vervolgens op zijn plaats vastklikken.

Kleine bakken

Verwijderen: Til de voorzijde van de bak eerst recht omhoog, en vervolgens naar buiten.

TerugplaatsenPlaats de bak boven de rechthoekige gegoten dragers in de deur. Schuif de bak vervolgens naar beneden, op de drager om hem vast te zetten.

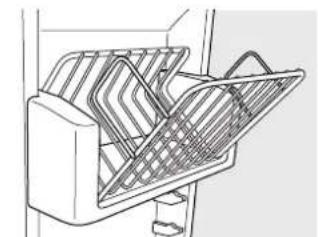

Fleshouder

Fleshouder

De fleshouders zijn verstelbaar en voorkomen het omkantelen van lange voorwerpen.

Verwijderen: Til de voorzijde van de fleshouder eerst recht omhoog, en vervolgens naar boven.

Terugplaatsen of verplaatsenBevestig de achterzijde van de fleshouder in de gegoten dragers van de deur. Duw de voorzijde van de fleshouder vervolgens naar onderen.

Druk op het uitsteeksel en trek het rek naar voren om het te verwijderen.

Uitschuifbaar morsvrij rek

Dankzij het uitschuifbare morsvrije rek kunt u gemakkelijker bij voeding die achter andere eetwaren staat. De speciale randen dienen om te voorkomen dat gemorst materiaal op lager gelegen rekken druppelt.

Verwijderen:

Schuif het rek uit tot aan de stop, druk vervolgens het uitsteeksel in en schuif het rek recht uit.

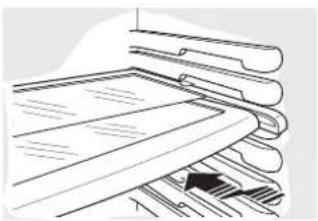

Terugplaatsen of verplaatsen:

Lijn het rek uit met de dragers en schuif het op zijn plaats. Het rek kan worden verplaatst wanneer de deur minimaal 90° is geopend.

Om het rek terug te plaatsen, schuift u het rek over de stoppen, schuin naar onderen. Schuif het rek naar beneden in de gewenste positie, lijn het uit met de dragers en schuif het op zijn plaats.

Zorg ervoor dat u de rekken volledig naar achteren duwt alvorens de deur te sluiten.

Dit rek kan in tweeën worden verdeeld en kan in elkaar worden geschoven zodat op het rek eronder lange voorwerpen kunnen worden geplaatst.

Dit rek kan worden verwijderd en teruggeplaatst of op een andere plek worden

gemonteerd, net zoals de uitschuifbare morsvrije rekken.

Bij sommige modellen kan dit rek niet in de laagste stand worden gebruikt.

Verwijderbaar drankrek

Het drankrek dient om een fles in neerliggende positie te bewaren. Het rek kan aan om het even welk uitschuifbaar rek worden bevestigd.

Installeren:

Lijn het grote gedeelte van de sleuven aan de bovenzijde van het rek uit met de uitsteeksels onder het rek.

2 Schuif vervolgens het rek naar achteren om het op zijn plaats te bevestigen.

Op dit rek is plaats voor 5 drinkblikjes, een fles wijn of een 2 liter fles.

Het rek hangt aan de zijkanten van de zuivel bak.

Verwijderen:

Haal het wijnrek/drankrek leeg.

2 Terwijl u de onderkant van de zuivel bak vasthoudt, trek de voorkant recht omhoog, til het op en haal het eruit.

3 Om het rek los te maken van de zuivel bak, trek de metalen steunen uit de gaten aan beide kanten van de zuivel bak.

Terugplaatsen:

Maak het rek weer vast aan de kanten van de zuivel bak.

2 Duw de achterkant van de bak in de voor gevormde richels aan de deur. Druk dan de voorkant van de bak naar beneden. De bak zal dan vast klikken.

Niet alle modellen hebben alle kenmerken.

Manden in diepvriesgedeelte

Verwijderen: Duw de mand volledig tot aan de achterkant van het diepvriesgedeelte. Til omhoog totdat de pennen achteraan loskomen. Til de hele mand omhoog en trek hem uit.

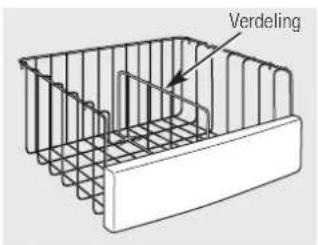

De verdeling kan worden gebruikt om pakjes met cetwaren te ordenen. Klap voor grotere pakken het tussenschot gewoon neer.

Zorg ervoor dat u de manden helemaal naar achteren duwt alvorens de deur te sluiten.

WAARSCHUWING: Indien u in het diepvriesgedeelte geen mandjes gebruikt, kunt u slechtere resultaten krijgen. Wanneer in het diepvriesgedeelte voeding wordt opgeslagen zonder dat mandjes worden gebruikt, is het mogelijk dat de vereiste temperaturen niet worden bereikt omdat in het vriesvak de luchtstroom wordt belemmerd.

Verwijderen: Schuif de mand uit tot aan de stop, til de voorzijde over de stop en schuif de mand verder uit.

Zorg ervoor dat u de manden helemaal naar achteren duwt alvorens de deur te sluiten.

WAARSCHUWING: Indien u in het diepvriesgedeelte geen mandjes gebruikt, kunt u slechtere resultaten krijgen. Wanneer in het diepvriesgedeelte voeding wordt opgeslagen zonder dat mandjes worden gebruikt, is het mogelijk dat de vereiste temperaturen niet worden bereikt omdat in het vriesvak de luchtstroom wordt belemmerd.

Verwijderen: Schuif het rek uit tot aan destop, til de voorzijde over de stop en schuif het rek verder uit.

Zorg ervoor dat u de rekken helemaal naar achteren duwt alvorens de deur te sluiten.

Er zijn twee soorten vaste rekken in het vriesvak.

Verwijderen van dit soort rek:

7 Til de linker kant van het rek op.
2 Trek het rek eruit.

Verwijderen van dit soort rek:

1 Til de linkerkant van het rek op en laat het links naar het midden van het rek gaan.
2 Draai de rechterkant van het rek omhoog en neem het uit de steunen.

Vullen van diepvriesgedeelte

Vul het vriesvak zodanig dat er ten minste 15 mm ruimte is tussen de stapels met pakjes en 15 à 25 mm ruimte tussen het bovenste gedeelte van de stapel en een rek of mand erboven. De pakjes mogen over de voorzijde van de rekken hangen, maar moeten zich op minimaal 15 mm van de deuren bevinden.

■ Voedsel dat dient te worden ingevroren, mag niet direct in aanraking komen met voedsel dat al is ingevroren. Indien voedsel dagelijks moet worden ingevroren, kan het eventueel nodig zijn de in te vriczen hoeveelheid te verminderen.
- Indien een grote hoeveelheid voedsel dient te worden ingevroren, stel dan het vriesvak in op de koudste stand. Nadat het eten is ingevroren, plaatst u het bedieningselement opnieuw in zijn oorspronkelijke positie.
■ Voedsel wordt het snelst in de drie middelste rekken van het vriesvak ingevroren en het traagst in de rekken van de deur.

Bewaar vooraf ingevroren voedsel niet langer dan door de voedselfabrikant is aanbevolen.
- Indien de stroomtoevoer naar de koelkast langdurig is uitgeschakeld of indien het koelsysteem het begeeft, open dan de deuren niet tenzij het absoluut noodzakelijk is. Indien het toch nodig is, sluit ze dan zo spoedig mogelijk zodat het ingevroren voedsel zo lang mogelijk bevroren blijft.
De rekken voor opslag in de deur van het vriesvak die voorzien zijn van een label met twee sterren, zijn uitsluitend geschikt voor de opslag van voorheen ingevroren voedsel.

Bruisende dranken mogen niet in het vriesvak worden opgeslagen.

Rendement van de diepvriezer

Deze combinatie koelkast/diepvriezer kreeg vier sterren v* e* algemene werking.

Voor het rendement van het diepvriesgedeelte worden volgens ISO 8561-NORM sterren toegekend. U vindt een samenvatting in de volgende tabel:

CODE	KOUDSTE TEMPERATUUR(TEMPERATUUR VAN HETVOEDSEL)
	Minder dan -6°C.Minder dan -12°C.Minder dan -18°C.

De volgende onderdelen van het apparaat hebben twee sterren gekregen, in overeenstemming met de norm:

Modellen Plaats van rekkënn vriesvak

21, 23 Onderste mand in vriesvak en onderste 2 rekken in deur, bovenste rek in deur van vriesvak.

25 Rek boven ijsbakje, bovenste rek in deur van vriesvak en onderste 2 rekken in deur.

27 Rek boven ijsbakje, bovenste rek in deur van vriesvak en onderste 2 rekken in deur.

29 Onderste 2 rekken in deur van vriesvak.

23 GEEN Bovenste rek in de deur van vriesvak. VOORZIENING

21YH, 23YH Vak boven ijscontainer en vier deur vakken. 21YE, 23YE

GSX25 Dit model valt niet in de categorie voor de twee-ster beoordeling.

Niet alle modellen hebben alle kenmerken.

Laden voor groenten en fruit

Overtollig water op de bodem van de laden moet u met een doek verwijderen.

In sommige modellen heeft de onderste lade een deksel dat naar achteren schuift wanneer de lade wordt geopend. Zo heeft men volledige toegang tot de lade. Wanneer deze wordt gesloten, schuift het deksel naar voren in zijn oorspronkelijke positie.

Verstelbare groentevakken met hogere vochtigheid

Schuif het bedieningselement helemaal naar de instelling (hoog) om te zorgen voor de hoge vochtigheid die voor de meeste groenten is aanbevolen.

Schuif het bedieningselement helemaal naar de instelling (Jaag) om te zorgen voor de lagere vochtigheid die voor de meeste fruitsoorten is aanbevolen.

De transformeerbare vleeslade heeft een eigen koudeluchtleiding waardoor koude lucht van het vriesvak naar de lade kan stromen.

De variabele temperatuurregelaaregelt de luchtstroom van de Climate Keeper.

Plaats de knop op de instelling (koudst) om vers vlees op te slaan.

Plaats de knop op de instelling(koud) om van de lade een vak te maken met dezelfde temperatuur als in de rest van het koelgedeelte en om extra opbergruimte voor groenten aan te maken. De koudeluchtleiding wordt afgesloten. Tussen deze twee extremen kunnen verschillende instellingen worden geselecteerd.

Verwijderen van het groentevak.

Niet alle modellen hebben alle kenmerken.

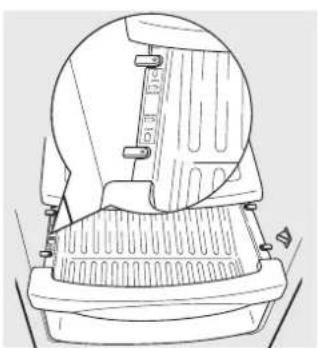

Verwijderen van het groentevak

De bovenste groentevakken kunnen gemakkelijk worden verwijderd door de lade recht uit te trekken en over destop te tillen.

Indien de deur u verhindert de laden uit te nemen, probeer dan eerst de bakken uit de deur te verwijderen. Indien u daarna nog niet voldoende ruimte hebt, moet u de koelkast naar voren rollen totdat de deur voldoende kan worden geopend om de laden uit te trekken. In sommige gevallen zult u de koelkast naar links of naar rechts moeten schuiven om het apparaat naar voren te rollen.

Onderste groentevak verwijderen:

1 Trek de lade uit tot de stop positie.
2 Draai de vier draaisluitingen in de open positie.
3 Til de voorkant van de lade op en trek er dan uit.

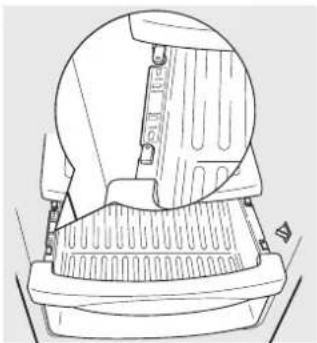

Onderste groentevak terugplaasten:

Zorg ervoor dat de vier draaisluitingen in de open positie staan.
2 Plaats de zijkanten van de lade in de lade steun, ervoor zorgend dat de draaisluitingen in de openingen van de laden vallen.
3 Maak de vier draaisluitingen vast door hen in de gesloten positie te draaien.

Een pas geïnstalleerde koelkast zal pas na 12 of 24 uur ijs beginnen te maken.

Schakelaar IJsmachine Groen lampje Tasterarm

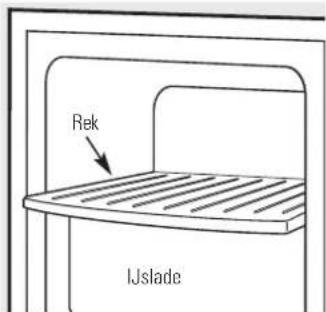

Rek IJslade

Trek het bovenste rek van het vriesvak recht uit om toegang te krijgen tot de ijsmachine. Plaats altijd het rek terug! Het kan voor opslag worden gebruikt.

Automatische ijsmachine

De ijsmachine produceert zeven blokjes per cyclus (circa 100 à 130 blokjes per etmaal), afhankelijk van de temperatuur in het vriesvak, de kamertemperatuur, het aantal keren dat de deur wordt geopend en andere gebruiksomstandigheden.

Toegang tot de ijsmachineTrek het rek boven de ijslade recht uit. Plaats altijd het rek terug op zijn plaats!

Indien de koelkast al in gebruik is voordat het water op de ijsmachine wordt aangesloten, plaatst u de vermogensschakelaar op.

Indien de koelkast al op de watertoevoerleiding is aangesloten, plaatst u de schakelaar op

Telkens als de ijsmachine met water wordt gevuld, hoort u een brommend geluid.

De ijsmachine wordt met water gevuld wanneer de temperatuur -10°C heeft bereikt. Een pas geïnstalleerde koelkast zal pas na 12 of 24 uur ijs beginnen te maken.

Gooi de eerste ijsblokjes weg totdat de waterleiding helemaal schoon is.

Zorg ervoor dat niets de tasterarm stoort.

Indien de bak tot aan de tasterarm gevuld is, stopt de ijsmachine met de ijsproductie. Het is normaal dat verschillende ijsblokjes aan elkaar plakken.

Indien u niet vaak ijs neemt, vertroebelen oude ijsblokjes en gaan ze slecht smaken en krimpen.

Indien de ijsblokjes in de ijsmachine blijven steken, gaat het groene lampje knipperen. Plaats de schakelaar op 0 en verwijder de ijsblokjes. Plaats hem opnicuw op 0 om de ijsproductie terug op gang te brengen. Nadat de ijsmachine terug is ingeschakeld, kan het ongeveer 45 minuten duren alvorens hij opnicuw begint te werken.

N.B.: In huizen met een relatief lage waterdruk hoort u de ijsmachine verscheidene keren starten om één reeks ijsblokjes te maken.

⚠ WAARSCHUWING:

Uitsluitend aansluiten op een drinkwaterleiding. De ijsmachine moet worden geïnstalleerd door een bevoegde onderhoudsmonteur.

Trek de lade uit ombij het ijs te kunnen.

Verwijder de lade door hem recht uit te trekken en over de stop te tillen.

Morsbakje

Gebruiksaanwijzing voor de verdeler

Druk het glas voorzichtig tegen de bovenkant van het bedieningselement.

Het morsbakje loopt niet vanzelf leeg. Maak het rek en het rooster geregeld schoon om watervlekken te voorkomen.

Indien niet onmiddellijk water wordt verdeeld wanneer de koelkast wordt geïnstalleerd, kan er zich lucht in de waterleidingen bevinden. Druk minimaal twee minuten lang op het bedieningselement van de verdeler om de in de waterleiding opgesloten lucht te laten ontsnappen en het watersysteem te vullen. Giet de eerste zes glazen water weg om vuil uit de waterleiding te spoelen.

OPGELET: Plaats nooit uw vingers of voorwerpen in de opening van de ijsmolen.

Vergrendelen van de verdeler

(op sommige modellen)

Druk drie seconden lang op de vergrendeltoet LOCK CONTROLom de verdeler en het bedieningspaneel te vergrendelen. Om te ontgrendelen, houdt u het bedieningselement opnicuw drie seconden lang ingedrukt.

Lampje van verdeler (op sommige modellen)

Met deze toets wordt het nachtlampje van de verdeler in- en uitgeschakeld. Het lampje gaat ook branden wanneer het bedieningselement van de verdeler wordt ingedrukt. Een kapot lampje moet worden vervangen door een lamp van maximaal 6 W en 12 V.

Snel-ijs (op sommige modellen)

Wanneer u snel ijs nodig heeft, drukt u op deze knop om sneller ijs te maken. In de loop van de volgende 48 uur of totdat de knop opnieuw wordt ingedrukt, versnelt het maken van ijs.

Deuralarm (op sommige modellen)

Druk op deze toets totdat het verklikkerlampje gaat branden, om het alarm in te stellen. Dit alarm gaat af indien een van de deuren langer dan 3 minuten blijft openstaan. Het lichtje gaat uit en het piepen houdt op wanneer de deur wordt gesloten.

Belangrijke informatie in verband met de verdeler

Voeg geen ijs van ijsbakjes of zakken toe aan de berglade. Het is mogelijk dat het niet goed kan worden gemalen of niet goed wordt verdeeld.
Vul uw glas niet met te veel ijs en gebruik geen smalle glazen. IJs kan de schacht blokkeren of het schachtluikje doen vastvriezen. Stomp met een houten lepel in de schacht indien hij door ijs wordt geblokkeerd.
Dranken en voedsel mogen niet snel worden afgekoeld in de met ijs gevulde berglade. Blikjes, flessen en pakjes met eetwaren die in de berglade worden bewaard, kunnen de ijsmachine of de vijzel blokkeren.
Plaats het glas dicht bij de opening van de verdeler, zonder die aan te raken, zodat het ijs er niet naast valt.

■ Zelfs indien uCUBED ICE (IJSBLOKJES)hebt gekozen, is het mogelijk dat gemalen ijs wordt verdeeld. Dat doet zich voor wanneer ijsblokjes per ongeluk in de molen terechtkomen.
Na het verdelen van gemalen ijs, is het mogelijk dat uit de schacht wat water druppelt.
Op het luik van de schacht zal zich soms een hoopje sneeuw vormen. Dat is normaal en doet zich voor na het herhaaldelijk verdelen van gemalen ijs. De sneeuw zal uiteindelijk verdwijnen.

OPGELET: Sommige producten zoals sorbet mogen niet te koud worden geconsumeerd.

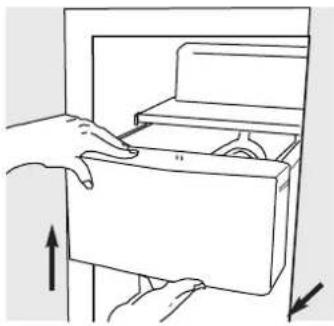

Berglade voor ijs – modellen met verdeler

Verwijderen:

Plaats de schakelaar van de ijsmachine op (off - uit) Trek de lade recht uit en til hem over de stop

Terugplaatsen:

Druk de lade goed op zijn plaats wanneer u hem opnieuw installeert. Indien hij niet helemaal tot achteraan gaat, moet u hem verwijderen en het aandrijfmechanisme een kwartdraai geven. Duw vervolgens de lade opnieuw in.

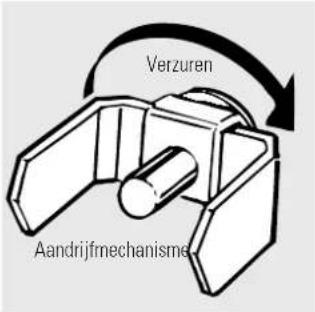

Verzuren Aandrijfmechanisme

Onderhoud en schoonmaak van de koelkast.

Overloopschaal van verdeler.

Schoonmaken van de buitenkant

De overloopschaal onder het rooster moet drooggemaakt worden. Indien in dit gedeelte water blijft staan, kan bezinksel achterblijven. Verwijder het bezinksel door in de ruimte zuivere azijn te gieten. Laat de azijn een tijdje staan totdat het bezinksel verdwenen is of loskomt zodat het kan worden weggespoeld.

Houder van het ijs en water uitlaatstuk (modellen met een ijs [water] maker) Open aan het begin van de schoonmaakbeurt de deur van het vriesvak gedceltelijk om te voorkomen dat er tijdens het schoonmaken ijs of water uitkomt. Maak houder schoon met een oplossing van warm water en zuiveringszout (ca. 15 ml zuiveringszout per liter water). Spoel grondig af en veeg af totdat alles droog is.

Handgrepen en versiering van deuMaak deze schoon met een met zeepwater bevochtigde doek. Droog af met een zachte doek.

Houd de buitenzijde schoon/eeg de buitenkant af met een schone, lichtjes met een schoonmaakmiddel voor keukenapparatuur of een mild, vloeibaar afwasmiddel bevochtigde doek. Droog af en poets met een schone, zachte dock.

Veeg de koelkast niet schoon met een vuile vaatdoek of een natte handdoek. Er kunnen restanten achterblijven waardoor de verflaag kan verdunnen. Maak geen gebruik van schuursponsen, poedervormige schoonmaakmiddelen, bleekmiddel of bleekmiddel bevattende schoonmaakmiddelen omdat deze producten krassen kunnen veroorzaken en de verflaag kunnen verdunnen.

Schoonmaken van de binnenkant

Plaats in het koel- en het diepvriesgedeelte een open doos zuiveringszou om onaangename geuren te voorkomen

Trek vóór iedere schoonmaakbeurt de stekker van de koelkast uit het stopcontactndien dat praktisch gezien niet mogelijk is, wring dan het overtollige vocht uit de spons of de doek wanneer u de delen rond schakelaars, lampjes of bedieningselementen schoonmaakt.

Gebruik een oplossing van warm water en zuiveringszout (ca. 15 ml zuiveringszout per liter water). Deze oplossing maakt niet alleen schoon, maar verwijdert ook onaangename geuren. Spoel af en veeg alles droog.

Indien u een andere schoonmaakoplossing gebruikt dan wat is aanbevolen (vooral producten met witte spiritus), kan de binnenzijde van de koelkast barsten of beschadigd worden.

Maak geen koude glazen rekken schoon met heet water omdat door het extreme temperatuurverschil het glas kan breken. Wees voorzichtig met glazen rekken. Veiligheidsglas kan uiteenspatten als u ertegen stoot.

Was geen plastic koelkastonderdelen af in de vaatwasmachine.

Het koel/dooi rek is afwasmachine veilig.

Onderhoud en schoonmaak van de koelkast.

Achter de koelkast

Wees voorzichtig wanneer u de koelkast van de muur wegschuift. Om het even welke vloerbedekking kan worden beschadigd, vooral die met schokdemping en reliëf.

Trek de koelkast recht naar voren en plaats hem terug op zijn plaats door hem recht naar achteren te duwen. Als u de koelkast zijwaarts verplaatst, kunnen de vloerbedekking of het apparaat worden beschadigd.

Als u de koelkast opnieuw naar achteren duwt, rijd dan niet over het netsnoer of de toevoerleiding van de ijsmachine.

Vakantieregeling

Als u voor een lange periode met vakantie of afwezig bent, neem dan het voedsel uit de koelkast en trek de stekker uit het stopcontact. Maak de koelkast binnenin schoon met een oplossing van water en zuiveringszout (ca. 15 ml zuiveringszout per liter water). Laat de deuren openstaan.

Zet de schakelaar van de ijsmachine op en sluit de watertoevoer naar de koelkast af.

Als de temperatuur tot onder het vriespunt kan zakken, laat dan een erkende monteur het watertoevoersysteem doen leeglopen (sommige modellen) om ernstige materiële schade ten gevolge van overstroming te voorkomen.

Verhuizen

Maak alle losse onderdelen (vb. rekken en laden) stevig met tape vast om schade te vermijden.

Wanneer u de koelkast met een steckwagen verhuist, mag de voor- of de achterkant van het apparaat niet tegen de steckwagen rusten. De koelkast zou namelijk kunnen worden beschadigd. Pak de koelkast uitsluitend vanaf de zijkanten vast.

Tijdens de verhuizing moet de koelkast rechtop blijven staan.

Wanneer de bedieningselementen op 0 (off- uit) worden geplaatst, betekent dat niet dat de stroomtoevoer naar het lichtcircuit wordt uitgeschakeld.

Uw lichtscherm zal eruit zien als een van de volgende:

Uitsteeksel OF

In opbergvak

Koelgedeelte – licht bovenaan

① Trek de stekker van de koelkast uit het stopcontact.
2 De lampjes bevinden zich bovenaan in het vak, achter het lichtscherm. Bij sommige modellen moet een schroef aan de voorkant van het lichtscherm worden verwijderd. Bij andere modellen vindt u de schroef in het opbergvak aan de achterkant van het lichtscherm.
3 Om het lichtscherm te verwijderen, moet u bij sommige modellen de lipjes aan de zijkanten van het scherm indrukken, en het dan naar voren en uitschuiven. Bij andere modellen hoeft u enkel het scherm naar voren en uit te schuiven.

4 Na vervanging van de lamp met een speciale lamp voor apparaten met dezelfde of lagere wattage, plaatst u het lichtscherm en de schroeven (op sommige modellen) terug. Wanneer u het lichtscherm opnieuw installeert, dient u ervoor te zorgen dat de uitsteeksels aan de achterzijde van het scherm in de gleuven achteraan de behuizing van het lichtscherm passen.
5 Plaats de stekker van de koelkast opnieuw in het stopcontact.

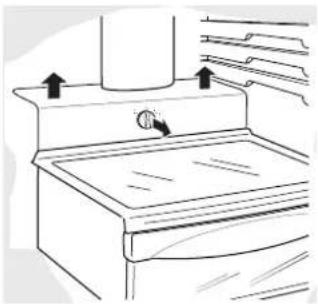

Koelgedeelte – licht onderaan

Het licht bevindt zich boven de bovenste lade.

1 Trek de stekker van de koelkast uit het stopcontact.
2 Trek de regelknop van de transformeerbare vleeslade recht naar voren uit en verwijder hem.

3 Til het lichtscherm op en trek het uit.
4 Plaats het lichtscherm en de knop terug nadat u het lampje hebt vervangen door een speciaal voor apparaten geschikt lampje met hetzelfde of een lager wattage.
5 Plaats de stekker van de koelkast opnieuw in het stopcontact.

① Trek de stekker van de koelkast uit het stopcontact.
2 Verwijder het rek dat zich net boven het lichtscherm bevindt. (Het gaat gemakkelijker indien het eerst wordt leeggemaakt.) Bij sommige modellen moet bovenaan het lichtscherm een schroef worden verwijderd.
3 Druk op de zijkanten van het lichtscherm om het te verwijderen, til het op en trek het uit.

4 Vervang het lampje door een speciaal voor apparaten geschikt lampje met hetzelfde of een lager wattage en plaats het lichtscherm terug. Wanneer u het scherm opnieuw installeert, moet u ervoor zorgen dat de bovenste uitsteeksels goed op hun plaats klikken. Draai de schroef vast (sommige modellen).
5 Plaats het rek terug en steek de stekker van de koelkast opnieuw in het stopcontact.

Verdeler

1 Trek de stekker van de koelkast uit het stopcontact.
2 Het lampje bevindt zich in de verdeler, onder het bedieningspancel. Verwijder het lampje door het naar links te draaien.

3 Vervang het lampje door een ander lampje van dezelfde grootte en met hetzelfde wattage.
4 Plaats de stekker van de koelkast opnieuw in het stopcontact.

Voor ingebouwde modellen

Lees alle instructies heel aandachtig.

Voordat u begint

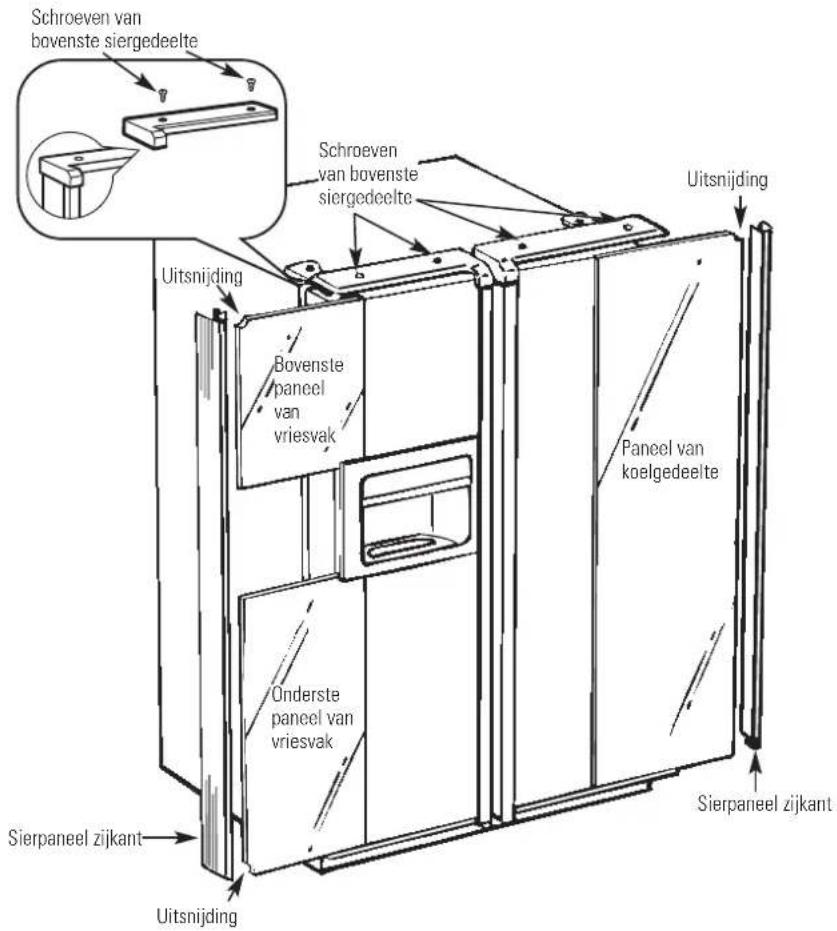

Sommige modellen zijn uitgerust met sierkits waarmee deurpanelen kunnen worden geïnstalleerd.

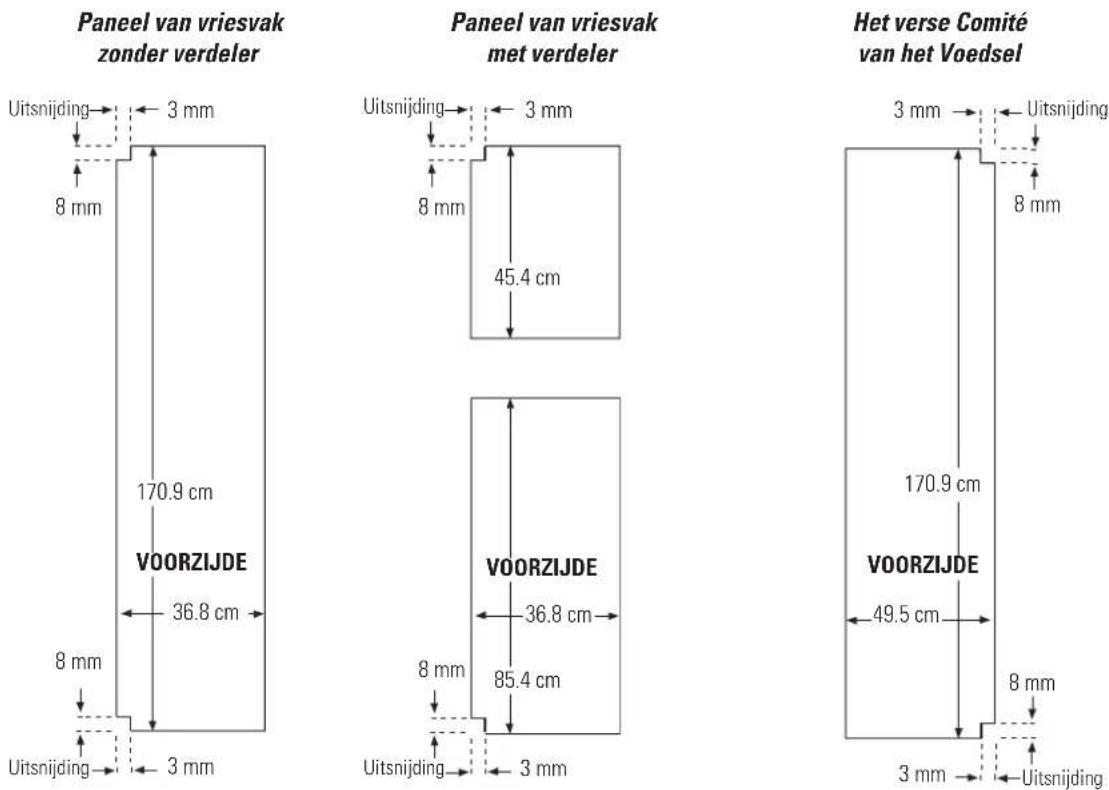

Minder dan 6 mm dikke panelen

Wanneer u minder dan 6 mm dikke houten panelen installeert, moet u eerst een vulpaneel maken (bijv. 3 mm dik karton) dat tussen het deuroppervlak en het houten paneel past. Indien u voorgesneden decoratieve panelen installeert, bevat de kit voorgesneden vulpanelen. Het decoratieve of houten paneel en het vulpaneel moeten samen 6 mm dik zijn.

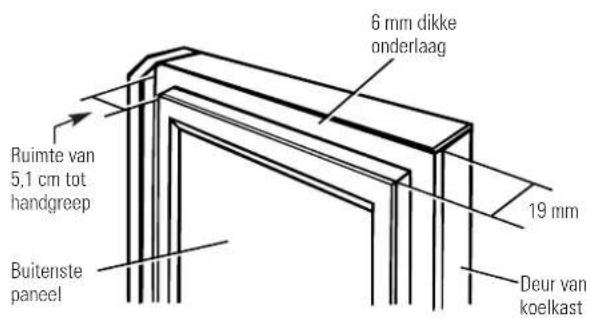

Panelen van max. 6 mm dik

Max. 6 mm

Paneel van 19 mm of verhoogd paneel

Een verhoogd paneel kan op een 6 mm dikke onderlaag worden vastgeschroefd of vastgelijmd; u kunt ook een 19 mm dik paneel gebruiken. Het verhoogde gedeelte van het paneel moet zo ontworpen zijn dat er ten minste 5,1 cm ruimte is tussen de rand en de handgreep zodat er plaats is voor de vingers.

De buitenste 8 mm aan de omtrek van de panelen van minimaal 6 mm en maximaal 19 mm dik mag niet dikker dan 6 mm zijn.

Maximaal gewicht voor op maat gemaakte panelen:

Deur van koelgedeelte: max. 17 kg

Deur van diepvriesgedeelte: max. 13 kg

Panelen dikker dan 6 mm

8 mm max. 6 mm 19 mm

6 mm dikke onderlaag 19 mm Ruimte van 5,1 cm tot handgreep Buitenste paneel Deur van koelkast

23 Afmetingen 'voor de Houten Comités van de Douane

Bovenaan de panelen moet een gedeelte worden uitgesneden.

25 Afmetingen \`CustomStyle™' voor de Houten Comités van de Douane

Bovenaan de panelen moet een gedeelte worden uitgesneden.

Lees alle instructies heel aandachtig.

⑦ Plaatsen van panelen van vriesvak en van koelgedeelte.

Duw het paneel van het vriesvak voorzichtig in totdat het in de gleuf achter de deurhandgreep schuift. Duw het vulpaneel (vereist voor bepaalde deurpanelen) achter het decoratieve paneel. Doe hetzelfde met het paneel van het koelgedeelte.

Indien uw model is uitgerust met een verdeler, geldt deze stap uitsluitend voor het paneel van het koelgedeelte en het bovenste paneel van het vriesvak.

2 Plaatsen van onderste paneel van vriesvak (voor modellen met een verdeler).

Duw het paneel van het vriesvak voorzichtig in totdat het in de gleuf achter de deurhandgreep schuift.

Duw het vulpaneel (vercist voor bepaalde deurpanelen) achter het decoratieve paneel.

3 Bevestigen van bovenste siergedeelte op vriesvak en deuren van koelgedeelte.

Het bovenste siergedeelte bevindt zich binnen in het koelgedeelte.

van iedere deur. Haal ze niet vast aan. Zorg ervoor dat de bovenkant van elk paneel goed past onder de rand van het bovenste siergedeelte.

Bevestig het bovenste siergedeelte met een T-20 Torx-schroevendraaier en twee schroeven aan de bovenzijde

Schroeven van bovenste siergedeelte Uitsnijding Bovenste paneel van vriesvak Onderste paneel van vriesvak Sierpaneel zijkant Uitsnijding Schroeven van bovenste siergedeelte Uitsnijding Paneel van koelgedeelte Sierpaneel zijkant

4 Installeer de Trim voor de zijkant.

Bovenste siergedeelte Siergedeelte zijkant Siergedeelte zijkant Onderste siergedeelte

De zij versieringsstukken worden geplooid binnen het handvat van de ijskastdeur.

Verwijder de beschermende laag aan de buitenkant pas nadat de Trim aan de zijkant geïnstalleerd is.

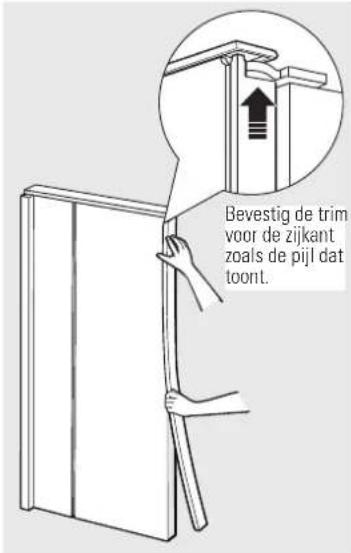

1. Steek de trim voor de zijkant onder de trim voor de bovenkant.

Bevestig de trim voor de zijkant zoals de pijl dat toont.

Nadat u de trim aan de zijkant onder de trim aan de bovenkant heeft gestoken, zorg ervoor dat, beschouwd vanaf de voorkant van de koelkast, er geen opening tussen de trim aan de zijkant en de trim aan de bovenkant bestaat.

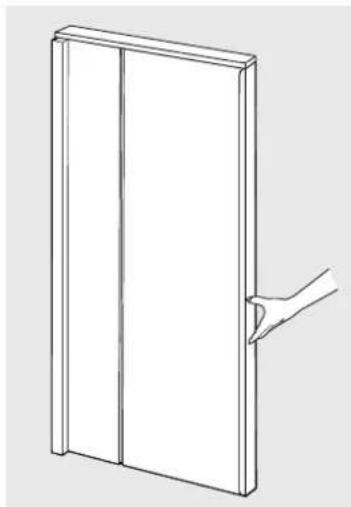

1. Houd de trim aan de zijkant tegen de zijkant deur aan.

Zorg ervoor dat de trim aan de zijkant gelijkgericht aan de deur wordt geplaatst gedurende de installatie.

Sommige trim aan de zijkant hebben plakband. Indien dat het geval is, verwijder de achterkantbedekking zodat de plakband bevestigd kan worden gedurende installatie.

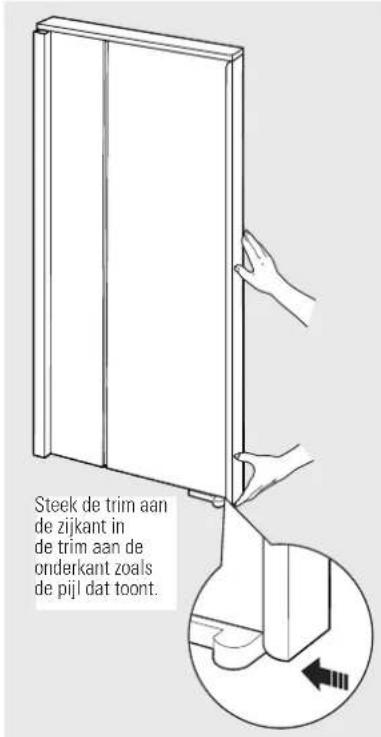

1. Steek de trim aan de zijkant in de trim aan de onderkant of in het paneel aan de onderkant.

Steek de trim aan de zijkant in de trim aan de onderkant zoals de pijl dat toont.

Zodra u de zijversiering onder de het bodemversiering of paneel opncemt, zal de zijversiering aan de deur passen.

Wanneer de koelkast wordt geïnstalleerd of verplaatst, kan het zijn dat de deuren moeten worden verwijderd zodat de koelkast door een deuropening kan worden geschoven of gedragen.

Verwijderen van de deuren

Zorg ervoor dat de deuren gesloten zijn en de stekker van de koelkast niet in een stopcontact zit.

1 Ontkoppelen van waterleiding en bedradingsbundelruk naast het laagste scharnier aan de zijde van het vriesvak de kraag aan beide zijden van het koppelstuk in en trek de waterbuis van de koppeling. Ontkoppel ook de bedradingsbundel. Trek de waterbuis en de bundel door de onderste rail.
2 Verwijderen van scharnierafdekking en scharnieren.

Om bij de scharnieren te kunnen, moet u de scharnierafdekking verwijderen. Neem het deksel aan beide zijden bij de achterkant vast om het te verwijderen. Druk op het deksel, en til het eerst achteraan en daarna vooraan omhoog.

N.B.: Gebruik GEEN schroevendraaier om het deksel te verwijderen. LET EROP dat u het uitsteeksel aan de achterkant van de scharnierafdekking niet breekt. Verwijder de scharnieren met een Torx T-20-schroevendraaier.

3 Verwijderen van de deuren.

Open de deur voorzichtig tot 90°. Til de deur recht op en houd daarbij de ontkoppelde waterbuis en de bedradingsbundel vast.

N.B.: Indien de deur niet recht wordt opgetild, kan het onderste scharnier worden beschadigd. Plaats de deuren op een beschermd oppervlak.

N.B.: Knel de waterbuis en de bedradingsbundel niet aan de onderzijde van de deur.

N.B.: Zorg ervoor dat de connector de vloer niet raakt. Ten gevolge van hard contact kan de connector worden beschadigd. Zie 'Terugplaatsen van de deuren'.

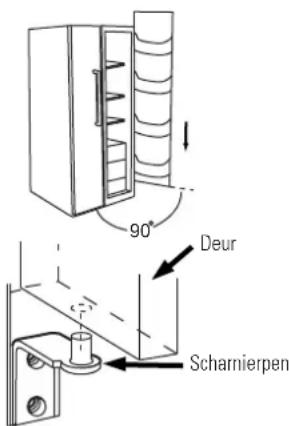

Terugplaatsen van de deuren

1 Plaatsen van deuren op onderste scharnieren. Open de deur 90° en laat de deur recht zakken op het onderste scharnier. Sluit de deur voorzichtig.

N.B.: Indien u de deur niet recht op het onderste scharnier laat zakken, kan het scharnier worden beschadigd

N.B.: Zorg ervoor dat de connector de vloer niet raakt. Ten gevolge van hard contact kan de connector worden beschadigd.

2 Terugplaatsen van bovenste scharnieren en scharnierafdekking.

Monteer de bovenste scharnieren opnieuw met behulp van een Torx T-20-schroevendraaier. Plaats de scharnierafdekking terug. Indien de deuren niet horizontaal hangen, moet u het onderste scharnier rechts met een steeksleutel van 7/16" regelen.

3 Opnieuw aankoppelen van waterbuis en bedradingsbundel.

Plaats de waterbuis in de koppeling en zorg ervoor dat hij er zo ver mogelijk is ingeduwd zodat de markering op de buis niet meer zichtbaar is. Koppel de bedradingsbundel opnieuw aan.

4 Breng de watertoevoer op gang en plaats de stekker van de koelkast opnieuw in een stopcontact.

Bedradingsbundel Kragen

Scharnierafdekking

90° Deur Scharnierpen

Installatie-instructies

Koelkast

Modellen 21, 23, 25, 27 en 29

VOORDAT U BEGINT

Lees deze instructies volledig en aandachtig door.

• BELANGRIJK – Bewaar deze instructies voor de lokale inspecteur.
• BELANGRIJK – Neem alle vigerende codes en bepalingen in acht.

- Opmerking voor de installateur – Overhandig deze instructies aan de consument.

- Opmerking voor de consument – Bewaar deze instructies.

- Vereiste vaardigheden – Voor de installatie van dit apparaat zijn basisvaardigheden inzake mechanica vereist.

- Duur van de installatie – Installatie van de koelkast 15 minuten

- De installatie moet worden uitgevoerd door de installateur.

- Als het apparaat niet werkt omdat het niet juist werd geïnstalleerd, dekt de garantie dat niet.

Als de koelkast uitgerust is met een ijsmachine, moet hij worden aangesloten op een koudwaterleiding. Een goedgekeurde kit kan tegen betaling bij de lokale distributeur worden aangeschaft.

Max. toegestane inlaatwaterdruk - 8,2 Bar. Min. toegestane inlaatwaterdruk - 2,8 Bar.

De ijsmachine moet door een erkende monteur worden geïnstalleerd.

PLAATS VAN DE KOELKAST

• Installeer de koelkast niet op een plaats waar het kouder is dan 16°C omdat hij onvoldoende zal draaien om de juiste temperaturen te behouden.
• Installeer de koelkast niet op een plaats waar het warmer is dan 37°C omdat hij dan niet naar behoren zal werken.
• Plaats het apparaat op een voldoende stevige vloer die een volledig gevulde koelkast kan dragen.

VRIJE RUIMTEN

Zorg dat er voldoende vrije ruimte is zodat de koelkast gemakkelijk kan worden geïnstalleerd, de lucht goed kan circuleren en de elektrische en waterleidingen kunnen worden aangesloten.

• Zijkanten: 4 mm 4 mm
• Bovenaan: 25 mm 25 mm
- Achteraan: 13 mm 25 mm

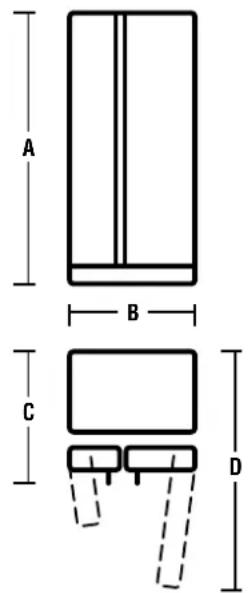

AFMETINGEN

	29	27	25	23	21
A*	1.733 mm	1.733 mm	1.733 mm	1.733 mm	1.733 mm
B	908 mm 908 mm 908 mm 908 mm
C**	912 mm 879 mm 879 mm 738 mm
D	1.261 mm	1.271 mm	1.271 mm	1.156 mm	1.156 mm
E	1.273 mm	1.255 mm	1.247 mm	1.232 mm	1.214 mm
F	1.051 mm	1.093 mm	1.099 mm	989 mm	986 mm
G	1.386 mm	1.381 mm	1.381 mm	1.361 mm	1.355 mm
H	1.140 mm	1.150 mm	1.149 mm	1.023 mm	994 mm

*Het scharnier wordt niet meegerekend in de hoogte. **Voor de diepte werd rekening gehouden met de handgreep.

A B C D

E F

H G

WIELTJES

De wieltjes hebben 3 functies:

■ De wieljes kunnen worden afgesteld zodat de deur gemakkelijk sluit wanneer die ongeveer halfweg geopend is. [De voorzijde moet ongeveer 16 mm van de grond staan.]
■ De wieltjes kunnen worden afgesteld zodat de koelkast goed vaststaat op de grond en niet trilt.
■ Dankzij de wieltjes kan de koelkast van de muur worden weggerold om te worden schoongemaakt.

Na de installatie van de koelkast moet deze nog een keer worden afgesteld zodat hij waterpas staat.

Afstellen van de wieltjes – modellen 25, 27 en 29:

Draai de stelschroeven van de wieltjesnaar rechts om de koelkast te verhogen, en naar links om deze te verlagen Maak daarbij gebruik van een schroevendraaier of sleutel voor

Stelschroeven van de wieltjes

zeskantschroeven 3/8" of een verstelbare sleutel.

Afstellen van de wieltjes - modellen 21 en 23:

1 Verwijder het rooster onderaan. Open daartoe de deuren, verwijder de schroeven aan beide zijden en trek het rooster recht uit.

2 Draai de voorste stelschroeven van de - wieltjes naar rechts om de koelkast te verhogen, en naar links om deze te verlagen Maak daarbij gebruik van een schroevendraaier of sleutel voor

Stelschroeven van de wieltjes

zeskantschroeven 3/8" of een verstelbare sleutel.

3 Deze modellen hebben ook achteraan verstelbare wieltjes zodat de koelkast met de keukenkasten kan worden uitgelijnd. Gebruik een binnenzeskantsleute 5/16" met lange greep om aan de schroeven van de achterste wieltjes te draaien naar rechts om de koelkast te verhogen, en naar links om deze te verlagen

4 Plaats het rooster onderaan terug.

Na het waterpas plaatsen, moet u ervoor zorgen dat de deur van het koelgedeelte 1,5 mm hoger hangt dan die van het diepvriesgedeelte.

Regel de deur van het koelgedeelte om de deuren uit te lijnen:

Draai de stelschroef van de deur met een binnenzeskantsleutel van 7/16" naar rechts om de deur te verhogen, of naar links om ze te verlagen. (In de draden van de pen zit een nylonplug die verhindent dat zonder sleutel aan de pen kan worden gedraaid.)
2 Open en sluit de deur van het koelgedeelte na een of twee keer met de sleutel te hebben gedraaid en controleer of de deuren bovenaan zijn uitgelijnd.

Deur van koelgedeelte moet worden verhoogd Binnenzeskantsleutel van 7/16" Verhogen

STELPOOT AFSTELLEN

Schroef de stelpoot omlaag tot hij de vloer raakt. Dit voorkomt dat de deuren scheef gaan hangen.

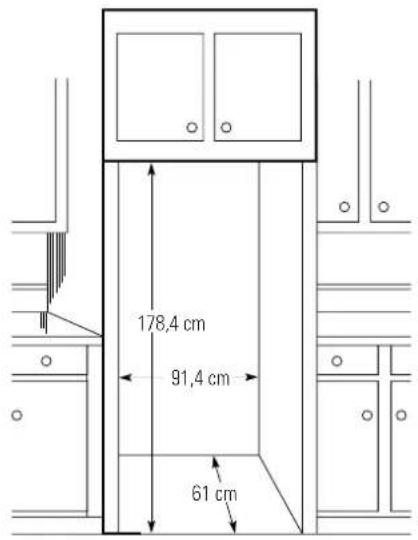

AFMETINGEN EN SPECIFICATIES (voor ingebouwde modellen)

178,4 cm 91,4 cm 61 cm

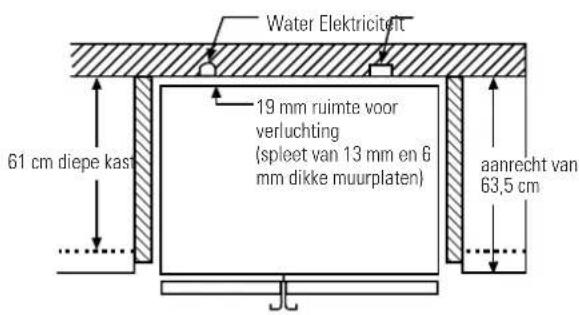

Water Elektriciteit 19 mm ruimte voor verluchting (spleet van 13 mm en 6 mm dikke muurplaten) 61 cm diepe kast aanrecht van 63,5 cm

INSTALLATIE VAN DE WATERLEIDING

VOORDAT U BEGINT

De installatie van de waterleiding wordt niet gegarandeerd door de fabrikant van de koelkast of de ijsmachine. Volg deze aanbevelingen grondig op om dure waterschade te voorkomen.

Waterslag (geklop in de leidingen van het huis) kan schade berokkenen aan koelkastonderdelen en lekkage of overstroming veroorzaken. Laat een loodgieter het probleem verhelpen voordat de waterleiding op de koelkast wordt aangesloten.

Sluit de waterleiding niet aan op een warmwaterkraan, om brandwonden en materiële schade te voorkomen.

Als u de koelkast vóór het aansluiten op de waterleiding gebruikt, zorg er dan voor dat de schakelaar van de ijsmachine in de 0 (off - uit)-stand staat.

Leg de leidingen van de ijsmachine niet op plekken waar de temperatuur daalt tot onder het vriespunt.

Als u bij de installatie een elektrisch apparaat (vb. een drilboor) gebruikt, dan moet dat zodanig geïsoleerd of bedraad zijn dat er zich geen elektrische schok kan voordoen.

Alle installaties moeten voldoen aan de vereisten van de lokale code inzake sanitair.

De ijsmachine moet door een erkende monteur worden geïnstalleerd.

⚠ WAARSCHUWING !

Uitsluitend aansluiten op een drinkwaterleiding.

1 BUIS OP KOELKAST AANSLUITEN

N.B.:

• Trek de stekker van de koelkast uit het stopcontact voordat u de buis op de koelkast aansluit.
• Het is raadzaam een waterfilter te installeren als het leidingwater zand of deeltjes bevat die de filter van de waterklep van de koelkast kunnen doen verstoppen. Installeer hem op de waterleiding in de buurt van de koelkast.

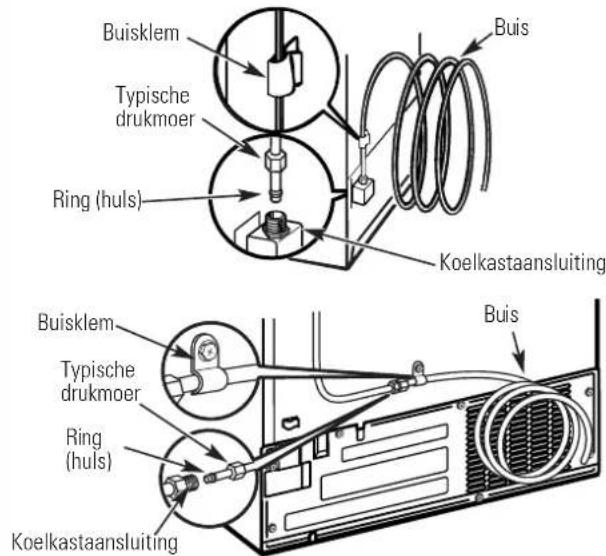

① BUIS OP KOELKAST AANSLUITEN (VERVOLG)

Bij sommige modellen bevindt de aansluiting zich aan het einde van buizen buiten het luik van de compressorruimte. Bij andere modellen moet eerst het luik van de compressorruimte worden verwijderd voor toegang tot de aansluiting ter hoogte van de waterklep.

Verwijder de plastic buigzame dop van de waterklep bij modellen met de aansluiting ter hoogte van de klep.

Plaats de drukmoer en de ring (huls) op het uiteinde van de buis (zie afbeelding).

Steek het uiteinde van de buis zo ver mogelijk in de waterklep. Draai de fitting vast terwijl u de buis vasthoudt.

Bevestig de buis in de klem die dient om hem verticaal te houden. Het kan eventueel nodig zijn de klem open te wrikken.

Een van de onderste afbeeldingen ziet eruit als de aansluiting van uw ijsmachine.

Buisklem Typische drukmoer Ring (huls) Buis Koelkastaansluiting Buisklem Typische drukmoer Ring (huls) Koelkastaansluiting Buis

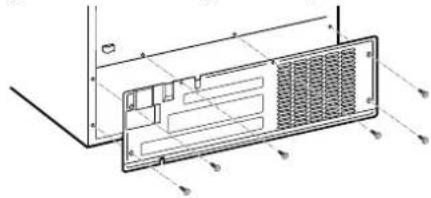

Plaats het luik terug.

2 WATERKRAAN OPENDRAAIEN EN STEKKER IN HET STOPCONTACT PLAATSEN

Leg de buis zodanig dat ze niet tegen de achterzijde van de koelkast of tegen de muur trilt. Duw de koelkast opnieuw tegen de muur.

Plaats de schakelaar van de ijsmachine in de l -stand. De ijsmachine begint pas te werken wanneer de bedrijfstemperatuur ten hoogste -9°C bedraagt. Zij begint dan automatisch te draaien op voorwaarde dat de schakelaar op l -staat.

Schakelaar

N.B.: Als er weinig druk op het waternet staat, kan de waterklep tot driemaal starten voor voldoende watertoevoer naar de ijsmachine.

Nieuwe koelkasten maken andere geluiden dan oude. Moderne koelkasten hebben nl. meer kenmerken en zijn uitgerust met nieuwere technologie.

Hoor jij wat ik hoor? Deze geluiden zijn normaal.

HUMMMM...

=SSSSSSJ...

■ De nieuwe hoogrendementcompressor kan sneller en langer draaien dan uw oude koelkast en het is mogelijk dat u gezoem en getril met een toonhoogte hoort terwijl de koelkast draait.
■ Soms draait de koelkast langer, vooral wanneer de deuren vaak worden geopend. Dat betekent dat de FrostGuard™-functie in werking is om vriesbrand te voorkomen en het voedsel beter te bewaren.
■ U kunt eventueel gesis of gesuis horen wanneer u de deuren sluit. Dat is het gevolg van drukvereffening binnen de koelkast.

GEGONS

■ Soms zult u de ventilators tegen hoge snelheid horen draaien. Dat doet zich voor wanneer de stekker van de koelkast voor het eerst in het stopcontact wordt geplaatst, wanneer de deuren vaak worden geopend of wanneer een grote hoeveelheid voedsel aan het koel- of het diepvriesgedeelte wordt toegevoegd. Met de ventilators kunnen de juiste temperaturen worden behouden.
- Indien een van de deuren meer dan 3 minuten lang blijft openstaan, gaan de ventilators eventueel draaien om de lampjes af te koelen.
■ De snelheid van de ventilators verandert met het oog op maximale afkoeling en energiebesparing.
■ Na het selecteren van een van de CustomCool™ - instellingen gaat de ventilator eventueel draaien.

GEKLIK, GEKNAL, GEKRAAK en GEPIEP

■ Wanneer u de stekker van de koelkast voor het eerst in het stopcontact steekt, kunt u eventueel gekraak of geknal horen. Dat komt omdat de koelkast afkoelt tot op de juiste temperatuur.
■ Elektronische dempers klikken open en dicht met het oog op maximale afkoeling en energiebesparing.
■ De compressor kan geklik of gepiep veroorzaken wanneer hij probeert op te starten (kan 5 minuten durcn).
■ Het elektronische controlepaneel kan geklik veroorzaken wanneer de relais in werking worden gesteld om de koelkastonderdelen te regelen.
■ Het uitzetten en het samentrekken van de koelslangen tijdens en na het ontdooien kan gekraak of geknal veroorzaken.
- Bij modellen met een ijsmachine kunt u na het produceren van ijs ijsblokjes in het bakje horen vallen.

WATERGELUIDEN

■ Wanneer door de koelslangen van het vriesvak koelmiddel stroomt, kan geklok ontstaan (als van kokend water).
■ Wanneer tijdens de ontdooiingscyclus op het ontdooiingsmechanisme water druppelt, kan een sissend, knallend of zoemgeluid ontstaan.
■ Druppelend geluid van water tijdens de ontdooiing wanneer ijs van de verdamper smelt en in de afvoerbak stroomt.
■ Wanneer de deur wordt gesloten, kan geklok ontstaan ten gevolge van drukvereffening.

Lees de hoofdstukken Automatische ijsmachine en IJs- en waterverdeler voor bijkomende informatie over de normale geluiden van de ijsmachine en de verdeler.

Voordat u met een monteur contact opneemt ...

Tips voor het oplossen van problemen

Bespaar tijd en geld! Lees eerst de volgende tabellen.

Misschien hoeft u geen contact op te nemen met een

monteur.

Probleem Mogelijke oorzaken Oplossing

De koelkast werkt niet	De koelkast is aan het ontdooicn.	Wacht een half uur totdat de ontdooiing voltooid is.
	Een of beide temperatuurregelknoppen staan op 0 (off-uit).	Draai de temperatuurregelknoppen op een bepaalde temperatuurinstelling.
	De stekker van de koelkast steekt niet in het stopcontact.	Duw de stekker volledig in het stopcontact.
	De zekering is doorgeslagen of de stroomonderbreker heeft de stroomtoevoer uitgeschakeld.	Vervang de zekering of reset de stroomonderbreker.
	De koelkast staat in de demonstratiemodus.	Trek de stekker uit het stopcontact en plaats hem terug erin.
Trillingen of gerammel (lichte trillingen zijn normaal)	De wieltjes moeten worden versteld.	Zie Wiertjes.
De motor draait langer of wordt vaak in- en uitgeschakeld. (Moderne koelkasten met meer opslagruimte en een groter vriesvak moeten langer draaien. Ze starten en stoppen vaak zodat de temperatuur stabiel blijft)	Normaal wanneer de koelkast voor het eerst wordt gebruikt.	Laat de koelkast 24 uur lang volledig afkoelen.
	Komt vaak voor wanneer zich in de koelkast grote hoeveelheden voedsel bevinden.	Dit is normaal.
	De deur staat open.	Controleer of de deur niet volledig dicht kan door een uitstekend pakje.
	Warm weer of de deur wordt vaak geopend.	Dit is normaal.
	De temperatuurregelknoppen staan op de koudste instelling.	Zie Temperatuurregeling.
De temperatuur is te hoog in het koel- of het diepvriesgedeelte	De temperatuurregelknoppen staan niet koud genoeg afgesteld.	Zie Temperatuurregeling.
	Warm weer of de deur wordt vaak geopend.	Plaats de temperatuurregelknop op de volgende lagere instelling. Zie Temperatuurregeling.
	De deur staat open.	Controleer of de deur niet volledig dicht kan door een uitstekend pakje.
Rijp of ijskristallen op ingevroren voedsel (rijp binnenin de verpakking is normaal)	De deur staat open.	Controleer of de deur niet volledig dicht kan door een uitstekend pakje.
	De deur wordt te vaak geopend of staat te lang open.
Het tussenschot tussen het koel- en het diepvriesgedeelte voelt warm aan	Het automatische systeem voor energiebesparing doet warme vloeistof rond de voorkant van het diepvriesgedeelte circuleren.	Voorkomt condensatie aan de buitenkant.
De automatische ijsmachine werkt niet	De schakelaar van de ijsmachine staat op off (uit).	Plaats de schakelaar in de on(aan)-stand.
	De watertoevoer is uitgeschakeld of niet aangesloten.	Zie Installatie van de waterleiding.
	De temperatuur in het diepvriesgedeelte is te hoog.	Laat de koelkast 24 uur lang volledig afkoelen.
	De in het bakje opeengestapelde ijsblokjes schakelen de ijsmachine uit.	Verdeel de ijsblokjes gelijkmatig met de hand.
	Geblokkeerde ijsblokjes in ijsmachine (groene lampje van ijsmachine flikkert).	Schakel de ijsmachine uit, verwijder de ijsblokjes en schakel de ijsmachine opnicuw in.

Voordat u met een monteur contact opneemt...

Probleem Mogelijke oorzaken Oplossing
Frequent gezoem	De vermogensschakelaar van de ijsmachine staat op ‘on’ (aan), maar beschadigd indien hij op ‘on’ blijft staan. de waterleiding is niet aangesloten op de koelkast.	Plaats de schakelaar op ‘off’ (uit). De waterklep zal worden
De ijsblokjes hebben een onaangename geur of smaken slecht	Het bakje voor ijsblokjes moet worden schoongemaakt.	Maak het bakje leeg en was het af. Gooi oude ijsblokjes weg.
	Voedsel geeft een slechte geur of smaak aan de ijsblokjes.	Zorg ervoor dat het voedsel goed is verpakt.
	De koelkast dient binnenin te Zie worden gereinigd.	Onderhoud en schoonmaak.
Kleine of holle ijsblokjes	De waterfilter is verstopt.	Vervang de filtercartridge door een nieuwe cartridge of door een plug.
Trage vorming van ijsblokjes	De deur werd opengelaten.	Controleer of de deur misschien niet volledig dicht kan door een uitstekend pakje.
	De temperatuurregelknop staat Zie te koud afgesteld.	Temperatuurregeling.
Verdeler van ijsblokjes werkt niet	De ijsmachine of de watertoevoer is uitgeschakeld.	Schakel de ijsmachine of de watertoevoer in.
	Aan de tasterarm zijn ijsblokjes vastgevroren.	Verwijder de ijsblokjes.
	In de opslagbak klonteren onregelmatige ijsblokjes samen.	Breek de ijsblokjes met de vingers en gooi overblijvende brokken weg.Het diepvriesgedeelte is misschien te warm. Plaats de regelknop op een koudere instelling (maar niet meer dan één stand tegelijk), totdat het ijs niet meer samenklontert.
	De verdeler isVERGRENDELD	Houd de vergrendeltoets LOCK CONTROldrie seconden lang ingedrukt.
Het water heeft een onaangename geur of smaakt slecht	De waterverdeler is lange tijd niet meer gebruikt.	Verdeel water totdat het water in het systeem volledig is bijgevuld.
Het eerste glas water is warm	Dit is normaal wanneer de koelkast voor het eerst wordt geinstalleerd.	Laat de koclkast 24 uur lang volledig afkoclen.
	De waterverdeler is lange tijd niet meer gebruikt.	Verdeel water totdat het water in het systeem volledig is bijgevuld.
	Het watersysteem is leeggelopen.	Wacht verschillende uren totdat het nieuwe water is afgekoeld.
De waterverdeler werkt niet	De watertoevoerleiding is uitgeschakeld of niet aangekoppeld.	Zie Installatie van de waterleiding.
	De waterfilter is verstopt.	Vervang de filtercartridge of verwijder de filter en installeer de plug.
	In het watersysteem kan lucht opgesloten zitten.	Druk ten minste twee minuten lang op de arm van de verdeler.
	De verdeler isVERGRENDELD	Houd de vergrendeltoets LOCK CONTROldrie seconden lang ingedrukt.
Het water gutst uit de verdeler	De pas geinstalleerde filtercartridge is nieuw.	Laat drie minuten lang (ongeveer 6 l) water uit de verdeler lopen.
De waterverdeler werkt niet maar de ijsmachine wel	Het water in het reservoir is bevoren.	Necm contact op met de onderhoudsmonteur.
	De regelknop van de koelkast staat niet koud genoeg afgesteld.	Stel in op een hogere instelling.
Geen water of productie van ijsblokjes	De toevoerleiding of de afsluitklep is verstopt.	Necm contact op met een loodgieter.
	De waterfilter is verstopt.	Vervang de filtercartridge of verwijder de filter en installeer de plug.
	De verdeler isVERGRENDELD	Houd de vergrendeltoets LOCK CONTROldrie seconden lang ingedrukt.
U hebt CUBED ICE(IJSBLOKJES) gekozen,CRUSHED ICE (GEMALEN IJS)maar krijgt GEMALEN IJS	De laatste instelling was	• In de molen zijn een aantal ijsblokjes achtergebleven van de vorige instelling.
Oranje schijn in diepvriesgedeelte	Het ontdooiingsmechanisme • Dit is normaal.is ingeschakeld.
De koelkast ruikt onaangenaam	Het voedsel geeft een slechte geur aan de koelkast.	• Sterk geurend voedsel moet goed worden verpakt.• Plaats een open doos zuiveringszout in de koelkast; vervang de doos om de drie maanden.
	De koelkast dient binnenin • Zie te worden gereinigd.	Onderhoud en schoonmaak.
De deur sluit niet goed	De deurafdichting aan de zijde met de scharnieren plakt of is gevouwen.	• Breng op de afdichting paraffinewas aan.
	Een bakje in de deur stoot tegen een rek in de koelkast.	• Plaats het bakje in de deur een positie hoger.
Condensatie op de buitenzijde van de koelkast	Niet ongewoon bij bijzonder • Droog het oppervlak.vochtig weer.
Condensatie binnenin(bij vochtig weer komt er vocht van buitenaf in de koelkast wanneer de deuren worden geopend)	De deur wordt te vaak geopend of staat te lang open.
Lampje binnenin brandt niet	Geen stroom ter hoogte van het stopcontact.	• Vervang de zekering of stel de stroomonderbreker terug.
	Het lampje is doorgebrand. • Zie	Vervangen van lampjes.
Water op keukenvloer of op de bodem van het diepvriesgedeelte	In de schacht zitten geblokkeer de ijsblokjes.	• Duw het ijs door de schacht met een houten lepel.
Warme lucht vanaf de onderkant van de koelkast	Normale luchtstroom die de motor afkoelt.Tijdens de koeling is het normaal dat onderaan de koelkast warmte vrijkomt. Sommige soorten vloerbedekking zijn daar gevoelig voor en verkleuren bij normale, veilige temperaturen.
De koelkast slaat nooit af, maar de temperaturen zijn normaal	Het aanpasbare ontdooiingsmechanisme zorgt ervoor dat de compressor blijft draaien wanneer de deur wordt geopend.	• Dit is normaal. De koelkast slaat af wanneer de deur 2 uur lang gesloten blijft.
Piepende koelkast	De deur staat open. • Sluit de deur.
Voedsel ontdooit niet of koelt niet af	Verpakking.	• Verhoog de tijd of verpak opnieuw in plastic.
	Verkeerde keuze van gewicht. • Kies een hoger gewicht.
	Etenswaar bevat veel vet.	• Kies een hoger gewicht.
	Geen gebruik van Chill/Thaw-bak.	• Plaats het voedsel op het bakje en laat er wat ruimte tussen voor een betere luchtstroom.
Werkelijke temperatuur van ingestelde temperatuur	Apparaat pas ingeschakeld.	• Laat het systeem zich gedurende 24 uren stabiliseren.
	De deur heeft te lang opengestaan.	• Laat het systeem zich gedurende 24 uren stabiliseren.
	Warm voedsel toegevoegd aan de koelkast.	• Laat het systeem zich gedurende 24 uren stabiliseren.
	Ontdooiingscyclus bezig.	• Laat het systeem zich gedurende 24 uren stabiliseren.
Kenmerk voor selecteren van temperatuur (Select Temp) werkt niet	De temperatuurregelknop van het koelgedeelte staat op de warmste stand ingesteld.	• Dit is normaal. Om energieverbruik te beperken, wordt het kenmerSelect Tempuitgeschakeld wanneer de temperatuurregelknop op de warmste instelling staat.

Voor bestellen van onder delen of nieuwe toestellen

Tel: [phone] - www.ge-amerikaansekoelkasten.nl

Afdeling: service en reparatie

GE storingsnummer BE: 0800 24 102

GE storingsnummer NL: 0800 023 4074
