Producttype	Koffiezetapparaat met bonenmaler en melkopschuimer
Merk	Fagor
Model	MQC 10 BX
Afmetingen (B x H x D)	595 x 455 x 412 mm
Gewicht	26 kg
Netspanning	220-240 V~ 50/60 Hz, max. 10 A
Vermogen	1350 W
Druk	15 bar
Waterreservoir inhoud	1,8 liter
Koffiebonenreservoir inhoud	Niet gespecificeerd (ca. 250 g)
Melkreservoir inhoud	Max. 750 ml
Koffiesoorten	Espresso, klein kopje, medium, grote kop, beker; ook dubbele koffie
Aroma-instellingen	Extra mild, mild, normaal, sterk, extra sterk; plus voorgemalen koffie
Functies	Koffie zetten (bonen/gemalen), cappuccino, heet water, stoom
Bedieningspaneel	LCD-display met pictogrammen, menuknop, OK/annuleren
Programmeerbaar	Taal, uitschakeltijd, klok, automatische start, temperatuur, waterhardheid, koffie/cappuccino/waterhoeveelheid, ontkalken, reset, statistieken, zoemer, contrast
Waterfilter	Optioneel, installeerbaar in tank, duur 2 maanden
Reiniging	Handmatig: koffiedikreservoir, drupbakje, watertank, spuitmonden, trechter, zeteenheid, melkreservoir; automatische spoeling bij in- en uitschakelen
Ontkalking	Geprogrammeerd menu, gebruik aanbevolen ontkalkingsmiddel
Veiligheid	Hete oppervlakken, stoom, automatische uitschakeling, kinderslot niet vermeld
Reparatie en onderdelen	Alleen Technische Service; originele onderdelen aanbevolen
Installatie	Inbouw in kolom, vereist ventilatieopening, hittebestendig meubel
Energielabel	Niet vermeld
Garantie	Vervalt bij niet-regelmatig ontkalken

Veelgestelde vragen - MQC 10 BX FAGOR

Hoe zet ik een kopje koffie met bonen?

Druk op de aan/uit knop, wacht tot het apparaat is opgewarmd. Selecteer het gewenste aroma (extra mild tot extra sterk) met pictogram B4. Plaats een kopje onder de uitloop. Kies de kopgrootte met B5 (espresso tot beker). Druk op B10 voor 1 kopje of B11 voor 2 kopjes. Het apparaat maalt en zet de koffie.

Hoe maak ik een cappuccino?

Vul het melkreservoir met koude melk (max. 750 ml, bij voorkeur halfvol of magere melk). Plaats het deksel en schuif het schuifje naar de gewenste schuimstand. Druk op het cappuccino-pictogram B12. Het apparaat schuimt eerst de melk en zet daarna de koffie. Gebruik de CLEAN-toets na bereiding om de leidingen te reinigen.

Het display toont 'LEEG KOFFIEDIKRESERVOIR'. Wat moet ik doen?

Open het servicedeurtje (A2), verwijder het drupbakje en het koffiedikreservoir. Leeg en reinig beide. Plaats ze terug. Belangrijk: altijd het koffiedikreservoir legen wanneer het drupbakje wordt verwijderd, ook al is het niet vol.

Hoe kan ik de waterhardheid instellen?

Gebruik de meegeleverde teststrip: dompel deze kort in een glas water en wacht 30 seconden. Tel het aantal rode vierkantjes. Ga naar MENU > WATERHARDHEID, selecteer het overeenkomende nummer en bevestig. Dit optimaliseert de ontkalkingsfrequentie.

Het apparaat vraagt om ontkalking. Hoe voer ik die uit?

Verwijder eerst het waterfilter. Druk op MENU, ga naar ONTKALKEN en bevestig. Los het ontkalkingsmiddel in de watertank volgens de bijsluiter. Plaats een bak van 2 liter onder het waterpijpje. Het programma duurt ca. 30 minuten, spoel daarna de tank met schoon water. Gebruik uitsluitend aanbevolen ontkalkingsmiddel.

Waarom komt de koffie er te langzaam uit?

De maalgraad is waarschijnlijk te fijn. Draai de maalgraadknop (A17) één klik rechtsom (richting 7) terwijl de molen draait. Het effect is na 2 kopjes merkbaar. Andere oorzaken: verstopt filter of lucht in het circuit.

Hoe reinig ik de koffiezeteenheid?

Schakel het apparaat uit en verwijder de stekker. Open het deurtje, verwijder drupbakje en koffiedikreservoir. Druk de twee rode ontgrendelknoppen in en trek de zeteenheid eruit. Week deze 5 minuten in water (geen reinigingsmiddel), spoel af en plaats terug tot u een klik hoort. Doe dit minstens eenmaal per maand.

Kan ik voorgemalen koffie gebruiken?

Ja. Druk op het aroma-pictogram (B4) tot u 'voorgemalen koffie' ziet. Trek het apparaat naar buiten, open het klepje van de trechter (A21) en voeg één maatschepje gemalen koffie toe. Druk op B10 voor één kopje. Na gebruik schakelt u de functie weer uit door nogmaals op B4 te drukken.

Het display toont 'MAALT TE FIJN'. Wat nu?

Dit betekent dat de maalgraad te fijn is of er lucht in het circuit zit. Draai de maalgraadknop één klik rechtsom. Als het probleem aanhoudt, controleer of het waterfilter correct is geïnstalleerd en voer de filterprocedure opnieuw uit. Druk daarna op OK.

Hoe stel ik de automatische uitschakeltijd in?

Ga naar MENU > UITSCHAKELTIJD. Kies met de pijltjestoetsen de gewenste tijd (0,5 / 1 / 2 uur). Bevestig met OK. Het apparaat schakelt dan na die tijd inactiviteit uit.

GEBRUIKSAANWIJZING MQC 10 BX FAGOR

In deze aanwijzingen gebruikte symbolen .7

Letters tussen haakjes....7

Problemen en reparaties ....7

VEILIGHEID 7

Belangrijke waarschuwingen betreffende de veiligheid....7

Gebruik conform de bestemming......8

Gebruiksaanwijzingen......8

BESCHRIJVING VAN HET APPARAAT.8

Beschrijving van het apparaat 8

Beschrijving van het bedieningspaneel......8

Beschrijving van het melkreservoir en accessoires ....9

VOORBEREIDENDE WERKZAAMHEDEN ....9

Controle van het transport....9

Installatie van het apparaat....9

Aansluiting van het apparaat 9

VERWERKING....9

Vervanging van het filter ("RESET FILTER") ....13

Verwijdering van het filter 13

DE HOEVEELHEID HEET WATER WIJZIGEN....17

CAPPUCCINO BEREIDEN .....17

DE HOEVEELHEID KOFFIE EN MELK VOOR CAPPUCCINO WIJZIGEN.....18

De hoeveelheid melk wijzigen....18

De hoeveelheid koffie wijzigen......18

REINIGING....19

Reiniging van het apparaat....19

Reiniging van het koffiedikreservoir .....19

Reiniging van het drupbakje....19

Reiniging van de watertank 19

Reiniging van de spuitmonden....19

Reiniging van de trechter voor het inbrengen van de voorgemalen koffie......19

Reiniging van de binnenkant van het apparaat 20

Reiniging van de koffiezeteenheid .....20

Reiniging van het melkreservoir......20

DE MENUPARAMETERS WIJZIGEN

EN INSTELLEN ......21

Instelling van de taal 21

Wijziging van de uitschakeltijd .....22

Instelling van de klok......22

Instelling van het tijdstip van automatische inschakeling ....22

Wijziging van de koffietemperatuur .....22

Programmering van de hardheid van het water 23

Programmering koffie 23

Programmering cappuccino......23

Programmering heet water....23

Ontkalking 23

Herstellen van de fabrieksinstellingen (reset) 24

Statistiek-modus 24

Zoemer....24

Contrastregeling......25

Waterfilter 25

UITSCHAKELING VAN HET

APPARAAT 25

In deze aanwijzingen gebruikte symbolen

De belangrijke waarschuwingen gaan van deze symbolen vergezeld. Veronachtzaming van de vermelde aanwijzingen kan elektrische schokken, ernstig letsel, brandwonden, brand of schade aan het apparaat veroorzaken.

Gevaar!

Veronachtzaming kan de oorzaak zijn of is de oorzaak van letsels door elektrische schokken met gevaar voor het leven.

Attentie!

Veronachtzaming kan de oorzaak zijn of is de oorzaak van letsel of schade aan het apparaat.

Gevaar brandwonden!

Veronachtzaming kan de oorzaak zijn of is de oorzaak van brandwonden of verbrandingen.

Nota Bene:

Belangrijke informatie voor de gebruiker.

Letters tussen haakjes

De letters tussen haakjes komen overeen met de legenda in de Beschrijving van het apparaat (pag. 3).

Problemen en reparaties

Volg, in geval van problemen, de aanwijzingen op in de paragrafen "Meldingen op het display" en "Oplossing van problemen". Als deze ondoeltreffend mochten blijken, wordt geadviseerd om de klantenservice te raadplegen. Wendt u zich voor reparaties uitsluitend tot de Technische Service.

VEILIGHEID

Belangrijke waarschuwingen betreffende de veiligheid

Attentie! Dit apparaat is uitsluitend be- voor huishoudelijke doeleinden. Gebruik elgende ruimten/situaties is niet voorzien:

- ruimten ingericht als keuken voor het personeel van winkels, kantoren en andere wer-

kzones

• vakantieboerderijen
• hotels, motels en andere logiesgelegenheden
• kamerverhuurders

Gevaar! Aangezien het apparaat met

elektrische stroom werkt, dient men zich aan de volgende veiligheidsvoorschriften te houden:

• Raak het apparaat nooit met vochtige of natte handen aan.
• Raak de stekker nooit met vochtige of natte handen aan.
• Controleer of het gebruikte stopcontact altijd vrij toegankelijk is, want alleen op die manier kan de stekker indien nodig meteen verwijderd worden.
• Probeer de defecten van het apparaat niet eigenhandig te repareren. Schakel het apparaat uit met de hoofdschakelaar (A23), verwijder de stekker uit het stopcontact en wendt u zich tot de Technische Service.

Attentie!

verpakkingsmateriaal

Bewaar

het

(plastic

zakjes,

piepschuim, e.d.) buiten het bereik van kinderen.

Attentie! Sta het gebruik van dit appa-

raat niet toe aan personen (ook kinderen) met beperkte mentale, fysieke of sensoriële capaciteiten, of met onvoldoende ervaring of kennis, tenzij ze aandachtig worden gevolgd of geïnstrueerd door iemand die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen en zorg ervoor dat ze niet met het apparaat spelen.

Gevaar brandwonden! Dit apparaat pro-

duceert heet water en wanneer het werkt kan er waterdamp gevormd worden. Let op dat u niet in contact komt met waterspatten of hete stoom.

Gebruik de knoppen of handgrepen.

Attentie! Steunt u niet op het apparaat

wanneer het uit het meubel is getrokken. Plaats geen voorwerpen op het apparaat die vloeistoffen, ontvlambare of corrosieve materialen bevatten, gebruik het accessoirevak voor het opbergen van de accessoires die nodig zijn voor het zetten van koffie (bijvoorbeeld het maatschepje). Plaats geen grote voorwerpen die bewegingen kunnen verhin-

deren of instabiele voorwerpen op het apparaat.

Attentie! Gebruik het huishoudelijke apparaat niet wanneer het uit zijn nis is getrokken: wacht altijd tot het apparaat inactief is alvorens het uit te trekken. Het regelen van de maalgraad vormt hierop een uitzondering, wat namelijk bij uitgetrokken apparaat moet gebeuren (zie hoofdstuk "De maalgraad regelen").

Nota Bene: Gebruik uitsluitend originele of door de fabrikant aanbevolen accessoires en reserveonderdelen.

Gebruik conform de bestemming

Dit apparaat is gemaakt voor het zetten van koffie en het verwarmen van drankjes. Elk ander gebruik moet als oneigenlijk beschouwd worden. Dit apparaat is niet geschikt voor commercieel gebruik. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door oneigenlijk gebruik van het apparaat. Dit apparaat kan geïnstalleerd worden in combinatie met een inbouwoven, als deze oven aan de bovenkant voorzien is van een koelventilator (maximumvermogen van de oven 3 kW).

Gebruiksaanwijzingen

Lees deze aanwijzingen aandachtig door alvorens het apparaat te gebruiken.

• Bewaar deze aanwijzingen zorgvuldig.
• Veronachtzaming van deze aanwijzingen kan leiden tot letsel aan personen en schade aan het apparaat. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door veronachtzaming van deze gebruiksaanwijzingen.

Nota Bene: Het apparaat is voorzien van een koelventilator. Deze treedt in werking wanneer koffie, stoom of heet water wordt afgegeven. Na enkele minuten gaat de ventilator automatisch uit.

Beschrijving van het apparaat

(pag. 3 - A)

A1. Opzetvlak kopjes

A2. Servicedeurtje
A3. Koffietoevoerlaatje
A4. Koffiedikreservoir
A5. Koffiezeteenheid
A6. Verlichting opzetvlak kopjes
A7. Inschakel-/standbyknop
A8. Bedieningspaneel
A9. Waterfilter (indien aanwezig)
A10. Spuitmond warm water en stoom
A11. IEC-connector
A12. Watertank
A13. Afgiftegroep koffie (verstelbaar in de hoogte)
A14. Drupbakje
A15. Deksel van koffiebonenreservoir
A16. Koffiebonenreservoir
A17. Regelknop maalgraad
A18. Klepje van trechter voor gemalen koffie
A19. Maatschepje
A20. Opbergruimte maatschepje
A21. Trechter voor inbrengen voorgemalen koffie
A22. Netsnoer
A23. ON/OFF hoofdschakelaar
A24. Accessoirevak

Beschrijving van het bedieningspaneel

(pag. 3 - B)

Nota Bene: Wanneer een functie wordt gebruikt, worden op het bedieningspaneel alleen die pictogrammen verlicht waarvan de commando's beschikbaar zijn.

Nota Bene: Om de pictogrammen te activeren, is een lichte aanraking voldoende.

B1. Display: helpt de gebruiker bij het gebruik van het apparaat.
B2. Pictogram MENU voor het activeren of inactiveren van de instelmodus van de menuparameters
B3. Pictogram 😊 spoelen
B4. Pictogram 📄 voor de selectie van de smaak van de koffie
B5. Pictogram 📄 voor de selectie van de gewenste soort koffie (espressokopje, klein kopje, kopje medium, grote kop, beker)
B6. Pictogram ← om de geselecteerde

modus af te sluiten

B7-B8. Pictogrammen > < om het menu in beide richtingen te doorlopen en de verschillende werkwijzen weer te geven.
B9. Pictogram √om de geselecteerde functie te bevestigen
B10. Pictogram voor de afgifte van een kop koffie
B11. Pictogram 📄 voor de afgifte van twee koppen koffie
B12. Pictogram 📋 voor de afgifte van een cappuccino
B13. Pictogram ◆ voor de afgifte van heet water.

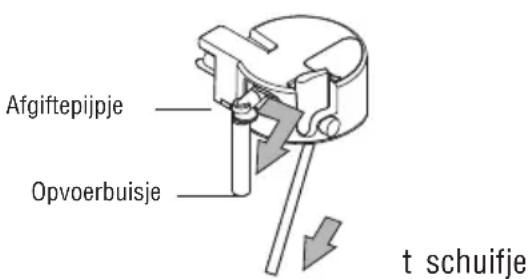

Beschrijving van het melkreservoir en accessoires

(pag. 3 - C)

C1. Schuifje melkopschuiminrichting
C2. Handgreep van het melkreservoir
C3. Toets CLEAN
C4. Melkopvoerpijpje
C5. Afgiftepijpje opgeschuimde melk
C6. Melkopschuiminrichting
C7. Waterpijpje

Controle van het transport

Controleer, na de verpakking te hebben verwijderd, of het apparaat intact is en alle accessoires aanwezig zijn. Gebruik het apparaat niet indien schade wordt geconstateerd. Wendt u zich tot de Technische Service.

Installatie van het apparaat

Attentie!

- De installatie moet verricht worden door een vakkundig technicus overeenkomstig de geldende plaatselijke voorschriften (zie par. "Installatie (inbouw)").

• De verpakkingselementen (plastic zakken, polyester, e.d.) moeten buiten het bereik van kinderen gehouden worden.
• Installeer het huishoudelijke apparaat nooit in ver-

trekken waar de temperatuur tot 0° C kan zakken.

- Pas zo snel mogelijk de waarden van de hardheid van het water aan volgens de aanwijzingen in "Programmering van de hardheid van het water".

Aansluiting van het apparaat

Gevaar! Controleer of de netspanning ove-

reenkomt met de spanning aangeduid op het gegevensplaatje aan de onderkant van het apparaat. Sluit het apparaat alleen aan op een volgens de regels geïnstalleerd stopcontact met een minimaal vermogen van 10A en voorzien van een doeltreffende aarding. Indien de stekker niet in het stopcontact past, het stopcontact door een vakman laten vervangen door een stopcontact van het geschikte type. Voor het in acht nemen van de veiligheidsrichtlijnen, moet tijdens de installatie een meerpolige schakelaar met een minimumafstand tussen de contacten van 3 mm worden gebruikt. Gebruik geen meervoudige contactdozen of verlengsnoeren.

Attentie! Er moeten uitschakelvoorzieningen in het stroomnet aanwezig zijn die voldoen aan de nationale installatievoorschriften.

VERWERKING

Elektrische apparaten mogen niet samen met het gewone huishoudelijke afval worden verwerkt. De apparaten die van dit symbool zijn voorzien, vallen onder de Europese richtlijn 2002/96/EG. Alle afgedankte elektrische en elektronische apparaten moeten apart van het huishoudelijke afval worden verwerkt, door ze naar speciale door de overheid aangewezen centra te brengen. Door het afgedankte apparaat op de juiste manier te verwerken, worden schade aan het milieu en risico's voor de gezondheid voorkomen. Wendt u zich voor meer informatie over de verwerking van het apparaat tot uw gemeente, tot de afdeling gescheiden afvalinzameling, of tot de winkel waar het apparaat is gekocht.

Controleer de benodigde minimumafmetingen voor de correcte installatie van het apparaat. Het koffiezetapparaat moet geïnstalleerd worden in een kolom en deze kolom moet stevig aan de muur bevestigd zijn m.b.v. beugels die in de handel verkrijgbaar zijn.

Attentie:

• Belangrijk: Alle installatie- en onderhoudswerkzaamheden moeten verricht worden terwijl het apparaat van het elektriciteitsnet is afgekoppeld.
• De keukenmeubels die rechtstreeks contact maken met het apparaat moeten hittebestendig zijn (min. 65°C).
• Laat, om een correcte ventilatie te garanderen, een opening aan de onderkant van het meubel vrij (zie afmetingen op afbeelding).

h 455 mm

Plaats de rails op de zijoppervlakken van het meubel, zoals getoond in de figuur.

Bevestig de rails met de bijgeleverde schroeven en trek ze vervolgens volledig uit.

Indien het koffiezetapparaat boven een "warmhoudlade" geïnstalleerd wordt, gebruik dan het bovenste oppervlak van deze warmhoudlade als referentie voor het plaatsen van de rails.

In dat geval zal er geen opzetvlak zijn.

Bevestig het netsnoer met de hiervoor bestemde clip. Het netsnoer moet lang genoeg zijn om toe te staan dat het apparaat uit het meubel kan worden geschoven wanneer het koffiebonenreservoir gevuld moet worden.

De aarding van het apparaat is wettelijk verplicht. De elektrische aansluiting moet door een gekwalificeerd technicus overeenkomstig de aanwijzingen uitgevoerd worden.

Plaats het apparaat op de rails en controleer of de pennen goed in hun zittingen zijn ingebracht, en bevestig daarna het apparaat met de bijgevoegde schroeven. Gebruik voor de aanpassing van de hoogte van het apparaat de bijgevoegde cirkelvormige afstandsstukken.

Als het apparaat niet perfect waterpas mocht staan, kunnen de bijgevoegde afstandsstukken onder of opzij van de steun worden geplaatst.

EERSTE GEBRUIK VAN HET APPARAAT

• Op de fabriek is er koffie gebruikt tijdens de controle van de machine; het is dus normaal als u sporen van koffie in de koffiemolen aan-treft.

• Pas zo snel mogelijk de waarden van de hardheid van het water aan volgens de procedure “Programmering van de hardheid van het water”.

• Sluit het apparaat op het elektriciteitsnet aan. Stel de gewenste taal in.

• Gebruik voor het instellen van de taal de pictogrammen >> (B7 en B8) tot de gewenste taal wordt verkregen (fig. 2).

Wanneer op het display de volgende melding verschijnt: "DRUK OK VOOR NEDERLANDS", houd dan minstens 3 seconden het pictogram √ (B9) (fig. 3) ingedrukt tot de melding "NEDERLANDS INGESTELD" verschijnt. Als een niet gewenste taal wordt geselecteerd, volg dan de aanwijzingen in hoofdstuk "Wijziging van de taal". Als uw taal niet beschikbaar is, kiest u dan een andere taal die vermeld is op het display. In de aanwijzingen wordt de Engelse taal als uitgangspunt genomen. Volg hierna de aanwijzingen die op het display worden aangegeven:

1. Na 5 seconden geeft het apparaat weer "VUL TANK": verwijder de tank (fig. 4), spoel hem en vul hem met schoon water zonder de streep MAX te overschrijden. Plaats de tank terug en duw hem goed aan. In de tank kan een waterfilter geïnstalleerd worden (fig. 30).
2. Plaats vervolgens een kopje onder het waterpijpje (fig. 5).

(Als het waterpijpje niet is ingebracht, toont het apparaat de melding "PLAATS WATER-PIJPJE". Bevestig dit pijpje zoals getoond in figuur 6. Het apparaat toont "HEET WATER DRUK OK". Druk op het pictogram √ (B9) (fig. 3) en na enkele seconden loopt een beetje water uit het pijpje.

1. Het apparaat toont "UITZETTEN WACHT AUB" en het apparaat gaat uit.
2. Trek het apparaat naar buiten bij de hiervoor

bestemde handgrepen (fig. 7): open het deksel en vul het koffiebonenreservoir, sluit het deksel en duw het apparaat weer naar binnen.

Nu is het apparaat klaar voor het normale gebruik.

Attentie! Gebruik nooit voorgemalen kofloskoffie, gekarameliseerde koffiebonen of voorwerpen die het apparaat kunnen begen.

Nota Bene: Bij het eerste gebruik, is het zakelijk 4-5 kopjes koffie en 4-5 cappucci- te zetten voordat een bevredigend resultaat verkregen.

Nota Bene: Bij elke inschakeling m.b.v. de FF hoofdschakelaar (A23), zal het apparaat functie "AUTO-DIAGNOSE" starten om ver-ns uit te schakelen; om het apparaat op- in te schakelen, moet op de akel-/standbyknop (A7) gedrukt worden).

Installatie van het filter

Sommige modellen zijn van een waterfilter voorzien: dit verbetert de kwaliteit van het water en garandeert een langere levensduur van het apparaat.

1. Verwijder het filter (A9) uit de verpakking;
2. Verplaats het schuifje van de datumaanduiding (zie fig. 30) tot de gebruiksmaanden worden weergegeven.

Nota Bene: het filter duurt twee maanden is het apparaat op normale wijze wordt gebruikt, als het apparaat echter niet gebruikt wordt terwijl het filter geïnstalleerd is, heeft het filter een duur van maximaal 3 weken.

1. Vul de tank met een beetje water tot het in de figuur aangegeven niveau wordt bereikt.

1. Doe het filter in de watertank en druk aan tot het de bodem van de tank raakt (zie figuur 30);
2. Vul de tank en breng hem in het apparaat aan en breng het waterpijpje aan (C7) (fig. 6).
3. Plaats een kan onder het waterpijpje (inhoud: minimaal 100 ml).
4. Druk op het pictogram MENU (B2) om het menu te openen;
5. Druk op de pictogrammen >> (B7) en (B8) totdat op het display het opschrift "INSTALLEER FILTER" verschijnt;
6. Druk op het pictogram √ (B9);
7. Op het display verschijnt nu de melding: "INSTALLEER FILTER BEVESTIG AUB".
8. Druk op het pictogram √ (B9) om de selectie te bevestigen (of op ← (B6) om te annuleren); het display toont "HEET WATER DRUK OK".
9. Druk op het pictogram √ (B9): op het display verschijnt het opschrift "WACHT AUB...", terwijl het apparaat met de afgifte van heet water begint.
   Na afgifte geeft het apparaat automatisch weer de ingestelde basiswerkwijzen weer.

Nota Bene: Het apparaat kan vragen om de handeling meerdere malen te herhalen, namelijk totdat alle lucht uit het hydraulische circuit is verwijderd.

Vervanging van het filter (“RESET FILTER”)

Wanneer het display "VERVANG FILTER" toont, of wanneer twee maanden zijn verstreken (zie datumaanduiding), moet het filter vervangen worden:

1. Verwijder het uitgewerkte filter;
2. Verwijder het nieuwe filter uit de verpakking;
3. Verplaats het schuifje van de datumaanduiding (zie fig. 30) tot de gebruiksmaanden worden weergegeven (het filter heeft een duur van twee maanden);

4. Doe het filter in de watertank en druk aan tot het de bodem van de tank raakt (zie figuur 30);

5. Vul de tank, breng hem in het apparaat aan en breng het waterpijpje aan (C7) (fig. 6).

6. Plaats een kan (inhoud: min. 100 ml) onder het waterpijpje.
7. Druk op het pictogram MENU (B2) om het menu te openen;
8. Druk op de pictogrammen >> (B7) en (B8) totdat op het display het opschrift "RESET FILTER" verschijnt;
9. Druk op het pictogram √(B9);
10. Op het display verschijnt nu de melding: "RESET FILTER BEVESTIG AUB".
11. Druk op het pictogram √ (B9) om de selectie te bevestigen (of op ← (B6) om te annuleren); het display toont "HEET WATER DRUK OK".
12. Druk op het pictogram √ (B9): op het display verschijnt het opschrift WACHT AUB...”, terwijl het apparaat met de afgifte van heet water begint.
    Na afgifte geeft het apparaat automatisch weer de ingestelde basiswerkwijzen weer.

Verwijdering van het filter

Om het apparaat zonder filter te gebruiken, moet het verwijderd worden en de verwijdering gemeld worden; ga hiervoor als volgt te werk:

1. Druk op het pictogram MENU (B2) om het menu te openen;
2. Druk op de pictogrammen >> (B7) en (B8) totdat op het display het opschrift "INSTALLEER FILTER*" verschijnt;
3. Druk op het pictogram √ (B9);
4. Op het display verschijnt nu de melding: "INSTALLEER FILTER* BEVESTIG AUB";
5. Druk op het pictogram ←(B6);
6. Druk, nadat de asterisk rechts boven op het display is verdwenen, op ← (B6) om het menu af te sluiten.

Nota Bene! Gebruik uitsluitend filters die door de fabrikant worden aanbevolen. Het gebruik van ongeschikte filters kan schade aan het apparaat veroorzaken.

Elke keer dat het apparaat wordt ingeschakeld, wordt automatisch een opwarmings- en spoel-cyclus uitgevoerd die niet onderbroken kan worden. Het apparaat is alleen na uitvoering van deze cyclus klaar voor gebruik.

Gevaar brandwonden! Tijdens het

spoelen loopt een beetje warm water uit de spuitmonden van de afgiftegroep van de koffie.

Druk, om het apparaat in te schakelen op de inschakel-/standbyknop (fig. 1): op het display verschijnt de melding "VERWARMEN WACHT AUB". Na het opwarmen toont het apparaat een andere melding: "SPOELEN"; Het apparaat is op temperatuur wanneer op het display "KOPJE MEDIUM NORMAAL" verschijnt. Als na circa 2 minuten op geen enkel pictogram is gedrukt, verschijnt op het display de tijd (indien ingesteld) (zie paragraaf "Instelling van de klok"). Als de tijd niet is ingesteld, toont het apparaat de laatst ingestelde functies. Als op een willekeurig pictogram wordt gedrukt, verschijnt opnieuw "KOPJE MEDIUM NORMAAL"; het apparaat is opnieuw gereed om koffie te zetten.

KOFFIE ZETTEN (MET KOFFIEBONEN)

1. Het apparaat is in de fabriek ingesteld om koffie met een normaal aroma af te geven.
   Het is mogelijk koffie met extra mild, mild, normaal, sterk of extra sterk aroma te zetten, en met de optie van voorgemalen koffie.
   Druk, om het gewenste aroma te selecteren, meerdere malen op het pictogram (B4)
   (fig. 8): het gewenste aroma verschijnt op het display.

2. Zet één kopje onder de afgiftegroep om 1 koffie te zetten (fig. 9) of 2 kopjes om 2 koffie te zetten (fig. 9).

Om een smeuiger crème te verkrijgen, de af-giftegroep zo dicht mogelijk bij de kopjes brengen, door hem omlaag te zetten (fig. 10).

1. Druk op het pictogram 📄 (B5) (fig. 11) om het gewenste soort koffie te selecteren: espressokopje, klein kopje, kopje medium, grote kop, beker).

Druk op het pictogram 📁(B10) (fig. 12) als u één koffie wilt zetten en op het pictogram 📁(B11) (fig. 13) als u 2 koffie wilt zetten.

Het apparaat maalt nu de koffiebonen en geeft de koffie af in het kopje.

Zodra de vooraf ingestelde hoeveelheid koffie is verkregen, onderbreekt het apparaat de automatische afgifte en voert het koffiedik af naar het koffiedikreservoir.

1. Na enkele seconden is het apparaat opnieuw klaar voor gebruik.

2. Druk, om het apparaat uit te schakelen, op de inschakel-/standbyknop (A7) (fig. 1):

(Vóór het uitschakelen, voert het apparaat automatisch een spoeling uit: let op dat u zich niet verbrandt).

OPMERKING 1: Als de koffie druppelsgewijs of helemaal niet afgegeven wordt, raadpleeg dan het hoofdstuk "Regeling van de maalgraad".

OPMERKING 2: Als de koffie te snel afgegeven wordt en de crème niet bevredigend is, raadpleeg dan het hoofdstuk "Regeling van de maalgraad".

OPMERKING 3: Tips om warmere koffie te verkrijgen:

Spoelen

- Wanneer u, meteen nadat u het apparaat ingeschakeld hebt, een klein kopje koffie wilt zetten (minder dan 60 cc), gebruik dan het warme spoelwater om het kopje voor te verwarmen.

- Indien evenwel na de laatst gezette kop koffie meer dan 2/3 minuten zijn verstreken, wordt aangeraden de koffiezeteenheid, alvorens een nieuw kopje te zetten, voor te verwarmen door te drukken op het pictogram

(B3).

Laat het water in het onderstaande drupbakje lopen of gebruik dit water om het kopje waaruit de koffie gedronken wordt te vullen (en vervolgens te ledigen), met de bedoeling het voor te verwarmen.

• Gebruik geen te dikke kopjes, omdat deze te veel warmte aan de koffie onttrekken, tenzij ze voorverwarmd worden.
• Gebruik kopjes die zijn voorverwarmd door ze met warm water af te spoelen.

OPMERKING 4: Op elk moment kan de afgifte van koffie onderbroken worden door opnieuw op het eerder geselecteerde pictogram te drukken, dat verlicht blijft tijdens de werking.

OPMERKING 5: Als u, zodra de afgifte is beëindigd, de hoeveelheid koffie in de kop wilt verhogen, moet u het eerder geselecteerde pictogram binnen 3 seconden na afloop van de afgifte ingedrukt houden).

OPMERKING 6: wanneer op het display de volgende melding verschijnt: "VUL TANK" moet de watertank worden gevuld, want anders geeft het apparaat geen koffie af.

(Het is normaal dat er nog wat water in het reservoir staat).

OPMERKING 7: na elke 14 enkele kopjes koffie (of 7 dubbele), toont het apparaat de melding: "LEEG KOFFIEDIKRESERVOIR".

Open, voor de reiniging, het deurtje vooraan door aan de afgiftegroep te trekken (fig. 16), neem vervolgens het drupbakje uit (fig. 17) en maak het schoon.

Wanneer gereinigd wordt, moet het drupbakje altijd volledig verwijderd worden.

⚠️ Attentie! wanneer het drupbakje wordt verwijderd, moet het koffiedikreservoir VER-PLICHT geledigd worden. Als deze handeling niet wordt verricht, kan het apparaat verstopt raken.

OPMERKING 8: wanneer het apparaat koffie afgeeft, mag de watertank nooit verwijderd worden. Mocht dit toch gebeuren, dan slaagt het apparaat er niet meer in koffie te zetten en verschijnt de melding: "MAALT TE FIJN MAALGRAAD INSTELLEN EN DRUK OK" en vervolgens "VUL TANK". Controleer vervolgens het niveau van het water in de tank en breng de tank in.

Breng, om het apparaat weer op te starten, het waterpijpje in als dit nog niet gebeurd is (fig. 6), druk op het pictogram √ (B9) en het display toont "HEET WATER DRUK OK".

Druk binnen enkele seconden op het pictogram √(B9) en laat het water gedurende circa 30 seconden uit het waterpijpje weglopen. Na afgifte geeft het apparaat automatisch weer de ingestelde basiswerkwijzen weer.

Nota Bene: Het apparaat kan vragen om ndeling meerdere malen te herhalen, na- totdat alle lucht uit het hydraulische circuit wijderd.

Nota Bene: Als de hierboven beschreven ling niet correct wordt uitgevoerd of als het aat wordt uitgezet, kan het display weer de elde basisfuncties weergeven, ook al is het em feitelijk nog aanwezig.

DE HOEVEELHEID KOFFIE IN HET KOPJE WIJZIGEN

Het apparaat is vooraf ingesteld in de fabriek om automatisch de volgende soorten koffie af te geven:

• espressokopje
• klein kopje
• kopje medium
• grote kop
• beker

Ga als volgt te werk om de hoeveelheid te wijzigen:

- Druk op het pictogram MENU (B2) om het menu te openen (fig. 15), druk op de pictogrammen << (B7) en (B8) (fig. 2) totdat

de volgende melding verschijnt: "KOFFIE-PROGRAMMA".

• Druk op het pictogram (B9).
- Selecteer het soort koffie dat gewijzigd moet worden m.b.v. de pictogrammen > < (B7) en (B8).

- Druk op het pictogram (B9) om het soort koffie dat gewijzigd moet worden te bevestigen.

- Gebruik de pictogrammen > < (B7) en (B8) om de gewenste hoeveelheid koffie te wijzigen. De voortgangsbalk geeft de geselecteerde hoeveelheid koffie aan.

- Druk opnieuw op het pictogram (B9) om te bevestigen (of op het pictogram ← (B6) om te annuleren).

- Druk twee maal op het pictogram ←(B6) (fig. 18) om het menu af te sluiten.

Nu is het apparaat volgens de nieuwe instellingen geprogrammeerd en klaar voor gebruik.

De koffiemolen hoeft niet te worden geregeld, omdat dit reeds in de fabriek is gebeurd; indien u evenwel na de eerste kopjes vaststelt dat te koffie te snel of te langzaam (druppelsgewijs) wordt afgegeven, moet de maalgraad worden geregeld met behulp van de regelknop van de maalgraad (fig. 14).

Attentie! De regelknop van de maalmag alleen verdraaid worden wanneer fiemolen in werking is.

Om een langzamere koffieafgifte en een betere crème te verkrijgen, één klik linksom draaien (=koffiebonen fijner gemalen).

Om een snellere koffieaf-gifte te verkrijgen (niet druppelsgewijs), één klik

rechtsom draaien (=koffiebonen grover gemalen).

ESPRESSOKOFFIE ZETTEN MET VOORGEMALEN KOFFIE (IN PLAATS VAN KOFFIE-BONEN)

• Druk op het pictogram (B4) (fig. 8) en selecteer de functie voorgemalen koffie.
• Trek het apparaat naar buiten bij de hiervoor bestemde handgrepen (fig. 7).
• Til het dekseltje in het midden op, breng in de trechter een maatschepje voorgemalen koffie in (fig. 19); duw het apparaat naar binnen en ga te werk zoals beschreven in "Koffie zetten (met koffiebonen)."
  NB: Er kan telkens 1 koffie gezet worden door te drukken op het pictogram 📄 (B10) (fig. 12).
• Als men na het zetten van koffie met voorge-malen koffie, weer koffie wil zetten met koffiebonen, moet de functie voorgemalen koffie uitgeschakeld worden door nogmaals te drukken op het pictogram (B4) (fig. 8).

NOPMERKING 1: Doe nooit voorgemalen koffie in het apparaat wanneer dit uitgeschakeld is, om te voorkomen dat de koffie verloren gaat in het apparaat.

OPMERKING 2: Breng nooit meer dan 1 maatschepje in, want anders zet het apparaat geen koffie.

OPMERKING 3: Gebruik uitsluitend het bijgevoegde maatschepje.

OPMERKING 4: Doe in de trechter uitsluitend vo- orgemalen koffie voor espressoapparaten.

OPMERKING 5: Indien meer dan één maatschepje voorgemalen koffie ingebracht wordt en de trechter verstopt raakt, gebruik dan een mes om de koffie te doen zakken (fig. 21), en verwijder en reinig vervolgens de zetgroep en het apparaat zoals beschreven in de paragraaf "Reiniging van de koffiezeteenheid".

- Controleer altijd of het apparaat klaar is voor gebruik.

• Controleer of het waterpijpje vastgehaakt is aan de spuitmond (fig. 6);
• Zet een kan onder het waterpijpje.
• Druk op het pictogram (B13) (fig. 20). Het apparaat toont de melding "HEET WATER DRUK OK".
  Druk op het pictogram √ (B9) en het hete water zal uit het waterpijpje in de kan lopen. (Laat niet langer dan 2 minuten achter elkaar heet water afgeven).
  Druk op het pictogram ♠ (B13) of het pictogram ← (B6) om te onderbreken.
  Het apparaat onderbreekt de afgifte zodra de vooraf ingestelde hoeveelheid is bereikt.

DE HOEVEELHEID HEET WATER WIJZIGEN

Het apparaat is in de fabriek ingesteld om automatisch 150 ml heet water af te geven.

Indien u deze hoeveelheden wenst te wijzigen, als volgt te werk gaan:

• Plaats een kan onder het waterpijpje (fig. 5).
• Druk op het pictogram MENU (B2) om het menu te openen (fig. 15), druk op de pictogrammen << (B7) en (B8) (fig. 2) totdat de volgende melding verschijnt: "HEETWATER PROGRAMMA".

- Druk op het pictogram (B9) om te bevestigen.

- Selecteer de gewenste hoeveelheid water m.b.v. de pictogrammen > < (B7) en (B8). De voortgangsbalk geeft de geselecteerde hoeveelheid water aan.

- Druk op het pictogram √(B9) om te bevestigen (of op het pictogram ← (B6) om te annuleren).

- Druk twee maal op het pictogram ←(B6) (fig. 18) om het menu af te sluiten.

- Nu is het apparaat volgens de nieuwe instellingen geprogrammeerd en klaar voor gebruik.

CAPPUCCINO BEREIDEN

Nota Bene: De hoeveelheid koffie die men wenst te gebruiken voor een kopje cappuccino, moet ingesteld worden in de functie van het menu "Cappuccinoprogramma".

• Selecteer het gewenste koffiearoma om de cappuccino te bereiden, door te drukken op het pictogram (B4).
• Neem het deksel van het melkreservoir af.
• Vul het reservoir met circa 100 gram melk per cappuccino die men wenst te bereiden (fig. 23), en overschrijd hierbij niet het niveau MAX (komt overeen met ongeveer 750ml), aangegeven op het reservoir. Gebruik bij voorkeur magere of halfvolle melk op koelka sttemperatuur (ongeveer 5°C).
• Zorg ervoor dat het opvoerbuisje goed in het rubbertje is aangebracht (fig. 24); plaats het deksel weer op het melkreservoir.
• Plaats het schuifje van het melkreservoir (C1) tussen de opschriften CAPPUCCINO en CAFFELATTE (koffie verkeerd) die op het deksel van het melkreservoir zijn gestempeld. Het is mogelijk om het soort schuim te regelen: door het schuifje iets in de richting van het opschrift CAFFELATTE te verplaatsen, verkrijgt men een compacter soort schuim. Door het schuifje echter naar het opschrift CAPPUCCINO te verschuiven, verkrijgt men een minder dicht soort schuim.

- Verwijder het waterpijpje (fig. 6) en haak het melkreservoir vast aan de spuitmond (fig. 25).

- Verplaats het afgiftepijpje van de melk zoals

getoond in fig. 26 en zet een voldoende grote kop onder de afgiftegroep van de koffie en onder het afgiftepijpje van de melk.

• Druk op het pictogram (B12).

Op het display verschijnt de melding "CAPPUCCINO..." en na enkele seconden loopt de opgeschuimde melk uit het afgiftepijpje in het onderstaande kopje.

(De melkafgifte wordt automatisch onderbroken).

- Het apparaat geeft koffie af.

- De cappuccino is nu klaar: voeg naar wens suiker toe en strooi eventueel een beetje ca- caopoeder op het schuim.

OPMERKING 1: Tijdens de bereiding van een cap- puccino is het mogelijk de afgifte van opge- schuimde melk of koffie te onderbreken, door te drukken op het pictogram 📐(B12).

OPMERKING 2: Indien het reservoir tijdens de af-gifte van opgeschuimde melk leeg raakt, kan het losgehaakt worden om melk toe te voegen.

Haak het reservoir weer vast en druk op het pictogram 📄(B12) om een nieuwe cappuccino te bereiden.

OPMERKING 3: Om een complete reiniging en hygiëne van de melkopschuiminrichting te garanderen, moeten de binnenleidingen van het deksel van het melkreservoir na het bereiden van de cappuccino's gereinigd worden.

Op het display knippert de melding "DRUK CLEAN":

- Zet een kan onder het afgiftepijpje van de melk (fig. 26).

- Houd de CLEAN-toets (C3) op het deksel minstens 5 seconden ingedrukt (fig. 26) om de reiniging te activeren.

Het apparaat toont de melding "REINIGING IN WERKING" met daaronder de voortgangsbalk.

Men adviseert om de CLEAN-toets niet los te laten zolang de balk niet vol is en dus de reinigingsfase nog niet beëindigd is.

Als de CLEAN-toets wordt losgelaten, wordt de functie onderbroken.

Na de reiniging, het melkreservoir loshaken en in de koelkast plaatsen.

Het wordt afgeraden om de melk langer dan

15 minuten buiten de koelkast te laten.

OPMERKING 4: Om de hoeveelheid koffie of opgeschuimde melk die het apparaat automatisch in het kopje afgeeft te wijzigen, te werk gaan zoals beschreven in het hoofdstuk "De hoeveelheid koffie en melk voor cappuccino wijzigen".

DE HOEVEELHEID KOFFIE EN MELK VOOR CAPPUCCINO WIJZIGEN

Het apparaat is vooraf ingesteld in de fabriek om automatisch een standaard cappuccino af te geven.

Indien u deze hoeveelheden wenst te wijzigen, als volgt te werk gaan:

De hoeveelheid melk wijzigen

• Vul het melkreservoir tot aan de MAX. aanduiding;
• Druk op het pictogram MENU (B2) om het menu te openen (fig. 15), druk op de pictogrammen > < (B7) en (B8) (fig. 2) totdat de volgende melding verschijnt: "CAPPU-CINO PROGRAMMA".
• Druk op het pictogram (B9) om te bevestigen. Het display toont: MELK NIVEAU".
• Druk opnieuw op het pictogram (B9).
• Selecteer de gewenste hoeveelheid melk m.b.v. de pictogrammen << (B7) en (B8). De voortgangsbalk geeft de geselecteerde hoeveelheid melk aan.
• Druk op het pictogram √(B9) om te bevestigen (of op het pictogram ← (B6) om te annuleren).
• Druk twee maal op het pictogram (B6) (fig. 18) om het menu af te sluiten.

De hoeveelheid koffie wijzigen

- Druk op het pictogram MENU (B2) om het menu te openen (fig. 15), druk op de pictogrammen > < (B7) en (B8) (fig. 2) totdat de volgende melding verschijnt: "CAPPU-CINO PROGRAMMA".

• Druk op het pictogram (B9) om te bevestigen en vervolgens op de pictogrammen << (B7) en (B8) (fig. 2) totdat de melding "KOFFIE VOOR CAPPUCC." verschijnt.
  • Druk opnieuw op het pictogram (B9).
• Selecteer de gewenste hoeveelheid koffie m.b.v. de pictogrammen > < (B7) en (B8). De voortgangsbalk geeft de geselecteerde hoeveelheid koffie aan.
• Druk op het pictogram √(B9) om te bevestigen (of op het pictogram ← (B6) om te annuleren).
• Druk twee maal op het pictogram (B6) (fig. 18) om het menu af te sluiten.

REINIGING

Reiniging van het apparaat

Gebruik voor de reiniging van het apparaat geen oplosmiddelen of schurende reinigingsmiddelen. Het is voldoende om een vochtige en zachte doek te gebruiken. Geen enkel onderdeel van het apparaat mag in de vaatwasser afgewassen worden. De volgende onderdelen van het apparaat moeten periodiek gereinigd worden:

• Koffiedikreservoir (A4).
- Drupbakje (A14).
- Watertank (A12).
- Spuitmonden van de afgiftegroep koffie (A13).
- Trechter voor inbrengen van voorgemalen koffie (A21).
- Binnenkant van het apparaat, alleen toegan-kelijk nadat het deurtje is geopend (A2).
• Koffiezeteenheid (A5).

Reiniging van het koffiedikreservoir

Wanneer op het display het opschrift "LEEG KOFFIEDIKRESERVOIR" verschijnt, moet dit geleegd en gereinigd worden.

Om de reiniging uit te voeren:

• open het deurtje vooraan (fig. 16), neem vervolgens het drupbakje uit (fig.14) en maak het schoon.
• Reinig zorgvuldig het koffiedikreservoir.

Attentie! wanneer het drupbakje wordt verwijderd, moet het koffiedikreservoir verplicht geledigd worden.

Reiniging van het drupbakje

Attentie! Als het drupbakje niet geleegd wordt, kan het water overlopen.

Dit kan het apparaat beschadigen. Het drupbakje is voorzien van een drijvende indicator (rood) van het waterniveau in het bakje zelf (fig. 28). Voordat deze indicator uit het opzetvlak voor de kopjes steekt, moet het bakje geledigd en gereinigd worden. Om het bakje te verwijderen:

1. Open het servicedeurtje (fig. 16).
2. Verwijder het drupbakje en het koffiedikreservoir (fig. 17).
3. Reinig het drupbakje en het koffiedikreservoir (A4).
4. Breng het drupbakje met het koffiedikreservoir (A4) in.
5. Sluit het servicedeurtje.

Reiniging van de watertank

1. Reinig periodiek (circa eens per maand) de watertank (A12) met een vochtige doek en een beetje mild reinigingsmiddel.
2. Verwijder zorgvuldig eventuele resten reini- gingsmiddel.

Reiniging van de spuitmonden

1. Reinig de spuitmonden regelmatig met een sponsje (fig. 29).
2. Controleer periodiek of de gaatjes van de koffieafgiftegroep niet verstopt zijn. Verwijder indien nodig de aangekoekte koffieresten met een tandenstoker (fig. 27).

Reiniging van de trechter voor het inbrengen van de voorgemalen koffie

Controleer periodiek (circa eens per maand) of de trechter voor het inbrengen van voorgemalen

koffie niet verstopt is (fig. 21).

Gevaar! Voordat reinigingswerkzaamheden worden uitgevoerd, dient men het apparaat uit te schakelen door op de hoofdschakelaar (A23) te drukken en het los te koppelen van het elektriciteit-snet. Dompel het apparaat nooit onder in water.

Reiniging van de binnenkant van het apparaat

1. Controleer periodiek (circa eens per week) of de binnenkant van het apparaat niet vuil is. Verwijder indien nodig de aangekoekte koffieresten met een sponsje.
2. Zuig de resten op met een stofzuiger (fig. 31).

Reiniging van de koffiezeteenheid

De koffiezeteenheid moet minstens eens per maand gereinigd worden.

Attentie! De koffiezeteenheid (A5) kan niet verwijderd worden wanneer het apparaat is ingeschakeld. Probeer de koffiezeteenheid niet op krachtige wijze te verwijderen.

1. Controleer of het apparaat zich correct heeft uitgeschakeld (zie "Uitschakeling").
2. Open het servicedeurtje (fig. 16).
3. Verwijder het drupbakje en het koffiedikreservoir (fig. 17).
4. Druk de twee rode ontgrendeltoetsen naar binnen en verwijder tegelijkertijd de koffieze-teenheid (fig. 32).

Attentie! Reinig de koffiezeteenheid zonder reinigingsmiddelen te gebruiken, want de binnenkant van de zuiger is behandeld met een smeermiddel dat door het reinigingsmiddel verwijderd zou kunnen worden.

1. Dompel de koffiezeteenheid circa 5 minuten in water onder en spoel hem vervolgens af.
2. Breng de koffiezeteenheid (A5) na reiniging weer aan door hem in de steun en de onderste pen te steken;

druk vervolgens op het opschrift PUSH totdat de "klik" van vergrendeling wordt gehoord.

Nota Bene! Indien de koffiezeteenheid moeilijk in te brengen is, is het noodzakelijk (alvo- rens hem te plaatsen) hem op de juiste maat te brengen door tegelijk krachtig te drukken op de onder- en bovenkant, zoals aangegeven in figuur.

1. Controleer of na het inbrengen de twee rode toetsen naar buiten zijn gesprongen.

1. Breng het drupbakje met het koffiedikreservoir weer in.
2. Sluit het servicedeurtje.

Reiniging van het melkreservoir

Attentie! Reinig altijd de interne leidingen van het melkreservoir (C) na de melk te heb- ben bereid. Als het reservoir nog melk bevat, mag het niet lang buiten de koelkast worden gelaten.

Reinig het reservoir na elke bereiding van melk zoals beschreven onder opmerking 3 van hoofdstuk "Cappuccino bereiden".

Alle onderdelen kunnen in de afwasmachine afgewassen worden, maar moeten in de bovenste mand van de afwasmachine geplaatst worden.

1. Draai het deksel van het melkreservoir rechtsom en verwijder het.
2. Trek het afgiftepijpje en het opvoerbuisje weg.

weg door het naar buiten te trekken.

1. Was zorgvuldig alle onderdelen met warm water en een mild reini-gingsmiddel.

Let in het bijzonder op dat er in de gaatjes en op het sleufje in de smalle punt van het schuifje geen melkresten achterblijven.

1. Controleer ook of het opvoerbuisje en het afgiftepijpje verstopt.
2. Monteer weer het schuifje, het afgiftepijpje en het opvoerbuisje van de melk.
3. Breng het deksel van het melkreservoir weer aan.

DE MENUPARAMETERS WIJZIGEN EN INSTELLEN

Wanneer het apparaat klaar is voor gebruik, kunnen binnen het menu de volgende parameters of functies gewijzigd worden:

• Kies taal
• Uitschakeltijd
• Instellen Klok
• Starttijd
• Autostart
• Temperatuur
• Waterhardheid
• Koffieprogramma
  • Cappuccinoprogramma
  • Heetwater programma
• Ontkalken
• Reset fabrieksinst.
• Statistiek-modus
• Installeer filter
• Reset filter
  • Zoemer
• Contrast

Instelling van de taal

Ga als volgt te werk om de taal op het display te wijzigen:

• Druk op het pictogram MENU (B2) om het menu te openen; op het display verschijnt "KIES TAAL".
  • Druk op het pictogram √(B9).
• Gebruik de pictogrammen > < (B7) en (B8) tot de gewenste taal wordt getoond.
• Druk op het pictogram √(B9) om te bevestigen.
• Druk op het pictogram (B6) om het menu af te sluiten.

Nota Bene! Als per ongeluk de verkeerde taal wordt gekozen, kan het menu rechtstreeks worden geopend om deze parameter te wijzigen:

• Houd het pictogram MENU (B2) minstens 7 seconden ingedrukt totdat het apparaat de diverse talen weergeeft.
• Kies de gewenste taal door te werk te gaan zoals beschreven in de paragraaf "Eerste gebruik van het apapraat".

Wijziging van de uitschakeltijd

Het apparaat is in de fabriek ingesteld om 30 minuten na het laatste gebruik automatisch uit te schakelen. Ga als volgt te werk om dit tijdsinterval te wijzigen (max. 120 min.):

• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen > < (B7) en (B8) totdat de volgende melding verschijnt: "UITSCHAKEL-TIJD".
• Druk op het pictogram √(B9) om te bevestigen.
• Druk op de pictogrammen >> (B7) en (B8) om te bepalen na hoeveel tijd het apparaat uitgeschakeld moet worden (1/2 uur, 1 uur, 2 uur).
• Druk op het pictogram (B9) om te bevestigen.
• Druk op het pictogram (B6) om af te sluiten.

Instelling van de klok

• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen << (B7) en (B8) totdat de volgende melding verschijnt: "INSTELLEN KLOK".
  • Druk op het pictogram (B9).
• Gebruik de pictogrammen > < (B7) en (B8) om de uren in te stellen en druk op het pictogram (B9) om te bevestigen.
• Gebruik de pictogrammen > (B7) en (B8) om de minuten in te stellen en druk op het pictogram √ (B9) om te bevestigen.
• Druk op het pictogram ←(B6) om het menu af te sluiten.

Instelling van het tijdstip van automatische inschakeling

Met deze functie wordt het tijdstip geprogrammeerd waarop het apparaat automatisch inschakelt.

• Controleer of de klok van het apparaat ingesteld is.
• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de

pictogrammen > < (B7) en (B8) totdat de volgende melding verschijnt: "STARTTIJD".

• Druk op het pictogram (B9).
- Gebruik de pictogrammen >> (B7) en (B8) om de starttijd in te stellen en druk op het pictogram (B9) om te bevestigen.
- Gebruik de pictogrammen >> (B7) en (B8) om de minuten in te stellen en druk op het pictogram (B9) om te bevestigen.
- Druk, om de functie "automatische start" te activeren, op de pictogrammen >> (B7) en (B8) tot het apparaat de melding "AUTO-START" toont.
- Druk op het pictogram √(B9) om te bevestigen. Op het display verschijnt het symbool
- Druk op het pictogram menu af te sluiten. (B6) om het
- Om de functie automatisch inschakelen te deactiveren, druk op het icoon MENU (B2) en daarna op de iconen > < (B7) en (B8) tot de machine het bericht "AUTO INSCHAKELING" weergeeft.
Druk op het icoon √ (B9). Op het display verschijnt "BEVESTIGEN" Druk op ← om te deactiveren en het symbool ▪ verdwijnt.

Wijziging van de koffietemperatuur

Om de temperatuur van de gezette koffie te wijzigen, als volgt te werk gaan:

- Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen > < (B7) en (B8) totdat de volgende melding verschijnt: "TEMPERA-TUUR".

• Druk op het pictogram (B9).

- Gebruik de pictogrammen >> (B7) en (B8) om de gewenste koffietemperatuur te wijzigen. laag, gemiddeld, hoog.

- Druk op het pictogram √(B9) om de ge- kozen temperatuur te bevestigen.

- Druk op het pictogram menu af te sluiten. (B6) om het

Programmering van de hardheid van het water

Deze werkingsperiode kan worden verlengd, waardoor de ontkalking minder frequent wordt uitgevoerd. Dit gebeurt door het apparaat op basis van het werkelijke kalkgehalte in het gebruikte water te programmeren.

Ga als volgt te werk:

• verwijder het reageerstrookje "Total hardness test uit zijn verpakking (bijgevoegd op pag. 2) en dompel het enige seconden volledig onder in een glas water.
  Neem het uit het water en wacht circa 30 seconden (totdat het van kleur verandert en rode vierkantjes verschijnen).
• schakel het apparaat in door op de inschakel-/standbyknop (A7) te drukken.
• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen > < (B7) en (B8) totdat de volgende melding verschijnt: "WATERHAR-DHEID".
  • Druk op het pictogram (B9).
• Druk op de pictogrammen >> (B7) en (B8) totdat het nummer is geselecteerd dat overeenkomt met het aantal rode vierkantjes dat op het reageerstrookje is verschenen (als er bijvoorbeeld 3 rode vierkantjes op het reageerstrookje zijn verschenen, moet de melding “WATERHARDHEID” geselecteerd worden);
• Druk op het pictogram (B9) om het gegeven te bevestigen. Nu is het apparaat geprogrammeerd om de ontkalkingswaarschuwing te geven wanneer dit daadwerkelijk nodig is.

Programmering koffie

Zie voor de aanwijzingen voor de programmering van de koffie het hoofdstuk "DE HOEVEELHEID KOFFIE IN HET KOPJE WIJZIGEN".

Programmering cappuccino

Zie voor de aanwijzingen voor de programmering van de koffie het hoofdstuk "DE HOEVEELHEID KOFFIE EN MELK VOOR CAPPUCCINO WIJZIGEN".

Programmering heet water

Zie voor de aanwijzingen het hoofdstuk "DE HOE-VEELHEID HEET WATER WIJZIGEN".

Ontkalking

Attentie! Het ontkalkingsproduct bevat Neem de veiligheidsvoorschriften van de fadie op de verpakking van het ontkalkin-uct zijn aangegeven in acht.

Nota Bene! Gebruik uitsluitend een on- gsproduct dat door de fabrikant wordt aan- en. In tegengesteld geval is de garantie niet . Bovendien is de garantie niet geldig als de king niet regelmatig wordt uitgevoerd.

Attentie! Controleer, voordat u met het ken begint, of het waterfilter verwijderd is.

Wanneer de melding "GRAAG ONTKALKEN" verschijnt, is het moment aangebroken om de ontkalking van het apparaat uit te voeren.

Ga als volgt te werk:

• controleer of het apparaat klaar is voor gebruik;
• Haak het waterpijpje (C7) vast aan de spuitmond (A10);
• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen (B7) en (B8) totdat de volgende melding verschijnt: "ONTKALKEN".
• Druk op het pictogram (B9) en de volgende melding verschijnt: "ONTKALKEN BEVESTIG AUB";
• Druk op het pictogram (B9). Op het display verschijnt het opschrift "VOEG ONTKALKER TOE BEVESTIG AUB".
• Ledig de watertank, giet de inhoud van een flacon ontkalkingsmiddel in de tank met inachtneming van de aanwijzingen op de verpakking. Voeg water toe tot het MAX. niveauteken dat op de tank is gedrukt. Plaats een bak met een inhoud van ongeveer 2 liter onder het waterpijpje.

• Druk op het pictogram (B9), waarna de

oplossing met ontkalkingsmiddel uit het waterpijpje begint te lopen en de onderstaande kan vult.

Op het display verschijnt de melding "ON-TKALKEN".

• Het ontkalkingsprogramma voert automatisch een aantal keren afgifte en pauzes uit.
• Na circa 30 minuten verschijnt de melding "ONTKALKING AFGEROND BEVESTIG AUB".

- Druk op het pictogram (B9) en de volgende melding verschijnt: "SPOELEN BEVESTIG AUB".

- Leeg de watertank, spoel hem om resten on-tkalkingmiddel te verwijderen, en vul hem met schoon water.

- Breng de tank vol met schoon water weer aan. Op het display verschijnt het opschrift "SPOELEN BEVESTIG AUB".

- Druk opnieuw op het pictogram (B9). Het hete water komt uit het pijpje, vult de onderstaande kan en de volgende melding verschijnt: "SPOELEN";

- Wacht op de melding "SPOELEN AFGEROND BEVESTIG AUB".

- Druk op het pictogram √(B9). Op het display verschijnt het opschrift "ONTKALKING AFGEROND" en vervolgens "VUL TANK". Vul de watertank opnieuw met schoon water.

- Het ontkalkingsprogramma is nu afgelopen en het apparaat is klaar om opnieuw koffie te zetten.

OPMERKING: Als men het ontkalkingsprogramma vóór het einde onderbreekt, moet men weer van voren af aan beginnen.

Attentie! DE GARANTIE VERVALT INDIEN DE ONTKALKING NIET REGELMATIG WORDT UITGEVOERD.

Herstellen van de fabrieksinstellingen (reset)

Het is mogelijk om terug te gaan naar de oorspronkelijke instellingen van het apparaat (zelfs nadat de gebruiker ze gewijzigd heeft), en wel als volgt:

• Druk op het pictogram MENU (B2) om het

menu te openen en druk vervolgens op de pictogrammen > < (B7) en (B8) totdat de volgende melding verschijnt: "RESET FA-BRIEKSINST.".

- Druk op het pictogram (B9) en de volgende melding verschijnt: "RESET FABRIEK-SINST. BEVESTIG AUB";

- Druk op het pictogram (B9) om terug te gaan naar de fabrieksinstellingen.

Statistiek-modus

Met deze functie worden de statistische gegevens van het apparaat weergegeven.

Ga voor weergave van deze gegevens als volgt te werk:

- Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen (B7) en (B8) totdat de volgende melding verschijnt: “STATISTIEK-MODUS”.

• Druk op het pictogram (B9).

- Door op de pictogrammen > < (B7) en (B8) te drukken, kan het volgende gecontroleerd worden:

- Hoeveel kopjes koffie en cappuccino gezet zijn.

- Hoeveel ontkalkingen uitgevoerd zijn.

- Hoeveel liter water in totaal afgegeven is.

- Druk één maal op het pictogram (B6) om deze functie af te sluiten of druk twee maal op het pictogram (B6) om het menu af te sluiten.

Zoemer

Met deze functie wordt de zoemer in- of uitgeschakeld die het apparaat inschakelt wanneer op één van de pictogrammen wordt gedrukt en wanneer accessoires worden aangebracht/verwijderd.

Nota Bene! Het apparaat is met geactiveerde zoemer ingesteld.

- Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen << (B7) en (B8) totdat de

volgende melding verschijnt: "ZOEMER".

• Druk op het pictogram (B9). Op het display verschijnt het opschrift "ZOEMER BEVESTIG AUB".
• Druk op het pictogram ←(B6) om het geluidssignaal uit te schakelen of op het pictogram √ (B9) om het in te schakelen.
• Druk op het pictogram (B6) om het menu af te sluiten.

Contrastregeling

Ga als volgt te werk om het contrast van het display te verhogen of te verlagen:

• Druk op het pictogram MENU (B2) om het menu te openen en druk vervolgens op de pictogrammen >> (B7) en (B8) totdat de volgende melding verschijnt: "CONTRAST".
  • Druk op het pictogram (B9).
• Druk op de pictogrammen >> (B7) en (B8) totdat het gewenste contrast op het display verschijnt: de voortgangsbalk geeft het geselecteerde contrastniveau aan.
• Druk op het pictogram (B9) om te bevestigen.
• Druk één maal op het pictogram ← (B6) om deze functie af te sluiten of druk twee maal op het pictogram ← (B6) om het menu af te sluiten.

Waterfilter

Zie voor de aanwijzingen over het waterfilter het hoofdstuk "INSTALLATIE VAN HET FILTER".

UITSCHAKELING VAN HET APPARAAT

Elke keer dat het apparaat wordt uitgeschakeld, vindt een automatische spoeling plaats die niet onderbroken kan worden.

Gevaar brandwonden! Tijdens het spoepopt een beetje warm water uit de spuiten van de afgiftegroep van de koffie.

Let op dat u niet wordt geraakt door waterspatten. Druk, om het apparaat uit te schakelen, op

de inschakel-/standbyknop (A7):

Het apparaat voert het spoelen uit en schakelt zich vervolgens uit.

Nota Bene! Als het apparaat gedurende langere tijd niet gebruikt zal worden, zet dan ook de ON/OFF hoofdschakelaar (A23) aan de achterkant van het apparaat in de stand 0.

TECHNISCHE GEGEVENS

Spanning: 220-240 V\~ 50/60 Hz max. 10A

Vermogensverbruik: 1350W

Druk: 15 bar

Inhoud waterreservoir: 1,8 liter

Afmetingen LxHxD: 595x455x412 mm

Gewicht: 26 kg

Het apparaat voldoet aan de volgende EG-richtlijnen:

• Laagspanningsrichtlijn 2006/95/EG en latere wijzigingen.
• EMC-richtlijn 2004/108/EG en latere wijzigingen.

De materialen en voorwerpen die bestemd zijn om met levensmiddelen in contact te komen zijn conform de voorschriften van de Europese verordening nr. 1935/2004.

MELDINGEN OP HET DISPLAY

WEERGEGEVEN MELDING MOGELIJKE OORZAAK OPLOSSING

VUL TANK • De watertank is leeg of

verkeerd geplaatst.

- Vul de watertank en/of breng hem correct aan door hem volledig aan te duwen.

MAALT TE FIJN MAALGRAAD INSTELLEN (en afwisselend) DRUK OK

- De maalgraad is te fijn en de koffie komt dus te langzaam naar buiten.

- Het apparaat slaagt er niet in koffie te zetten omdat er lucht in het hydraulische circuit aanwezig is. Mogelijke oorzaak de installatie-procedure van het filter is niet correct uitgevoerd.

- Draai de regelknop van de maalgraad één klik richting nummer 7.

- Controleer of het filter (A9) goed geïnstalleerd is en of de installatieprocedure correct uitgevoerd is.

MAALT TE FIJN MAALGRAAD INSTELLEN (en afwisselend) DRUK OK (en vervolgens) VUL TANK!

- De tank is tijdens de af-gifte verwijderd.

- Er zit lucht in het hydraulische circuit.

- Breng de tank aan en druk op het pictogram √(B9). Het display toont "HEET WATER DRUK OK". Druk nogmaals op het pictogram √(B9). Het apparaat keert terug naar de werkwijze "klaar voor gebruik".

LEEG KOFFIEDIKRESERVOIR • Het koffiedikreservoir (A4) is vol of er zijn meer dan drie dagen sinds de laat- ste afgifte verstreken (deze handeling garande- ert een correcte hygiène van het apparaat).

- Ledig het reservoir, reinig het en breng het weer aan. Belangrijk: wanneer het drupbakje wordt verwijderd, moet het koffiedikreservoir VERPLICHT geledigd worden, ook al is het niet vol. Doet u dit niet, dan kan het gebeuren dat bij het zetten van de volgende kopjes koffie, het koffiedikreservoir te vol raakt en het apparaat verstopt raakt.

- Na de reiniging is het koffiedikreservoir niet aangebracht.

- Open het deurtje en breng het koffiedikreservoir aan.

WEERGEGEVEN MELDING MOGELIJKE OORZAAK OPLOSSING

VOEG VOORGEMALEN KOFFIE TOE	• De functie “voorgemalen koffie” is geselecteerd, maar er is geen voorge-malen koffie in de trechter gedaan.• De trechter (A21) is ver-stopt.	• Trek het apparaat uit en doe de voorgemalen kof-fie in de trechter.• Ledig de trechter met be-hulp van een mes zoals beschreven in de para-graaf “Reiniging van de trechter voor het inbrengen van voorgemalen kof-fie”.
GRAAG ONTKALKEN!(afwisselend)KOPJE MEDIUM NORMAAL	• Geeft aan dat het apparaat ontkalkt moet worden.	• Het ontkalkingspro-gramma beschreven in de paragraaf “Ontkalking” moet zo snel mogelijk uit-gevoerd worden.
MINDER KOFFIE	• Er is te veel koffie ge-bruikt.	• Kies een lichter aroma of gebruik minder voorge-malen koffie en zet op-nieuw koffie.
VUL KOFFIEBONENRESERV. • De koffiebonen zijn op. • Vul het reservoir met kof-fiebonen.
PLAATS KOFFIEZETEENHEID • Na het reinigen is de zete-enheid niet aangebracht.		• Breng de zeteenheid aan zoals beschreven in de pa-ragraaf “Reiniging van de koffiezeteenheid”.
DOE DEUR DICHT • Het deurtje is open • Sluit het deurtje.
ALGEMEEN ALARM!	• De binnenkant van het ap-paraat is zeer vuil.	• Reinig het apparaat zor-gvuldig zoals beschreven in de paragraaf “Reiniging en onderhoud”. Als het apparaat na de reiniging nog steeds de melding laat zien, zich tot een ser-vicecentrum wenden.
VERVANG FILTER!	• Geeft aan dat het waterfil-ter (A9) vervangen moet worden.	• Vervang meteen het filter volgens de aanwijzingen in de paragraaf “Vervan-ging van het filter”.

OPLOSSING VAN PROBLEMEN

Hieronder zijn enkele mogelijke storingen opgesomd. Als het probleem niet op de beschreven manier opgelost kan worden, moet contact worden opgenomen met de Technische Service.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De koffie is niet warm.

- De kopjes zijn niet voor-verwarmd

- De koffiezeteenheid is koud geworden omdat er 2/3 minuten sinds de laatste koffie zijn verstreken.

- De ingestelde temperatuur is te laag.

- Verwarm de kopjes door ze met warm water af te spoelen.

- Alvorens koffie te zetten, de zetgroep verwarmen door te drukken op de toets 😊 (B3).

- Wijzig de ingestelde temperatuur (zie de paragraaf "Wijziging van de koffie-temperatuur").

De koffie heeft weinig crème.

- De koffiebonen zijn te grof gemalen

- De koffiemelange die gebruikt wordt is niet geschikt.

- Draai de regelknop van de maalgraad één klik linksom richting nummer 1 terwijl de koffiemolen werkt (fig. 14).

- Gebruik een koffiemelange voor espressoapparaten.

De koffie wordt te langzaam of druppelsgewijs afgegeven.

- De koffiebonen zijn te fijn gemalen

- Draai de regelknop van de maalgraad één klik rechtsom richting nummer 7 terwijl de koffiemolen werkt (fig. 14).

Ga steeds één klik verder, totdat de gewenste afgifte wordt verkregen.

Het effect is pas duidelijk na de afgifte van 2 kopjes koffie.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De koffie wordt te snel afge-geven.	• De koffiebonen zijn te grof gemalen	• Draai de regelknop van de maalgraad één klik lin-ksom richting nummer 1 terwijl de koffiemolen werkt (fig. 14).Let erop dat de regelknop van de maalgraad niet te veel wordt verdraaid, want anders kan de afgifte druppelsgewijs gebeuren als er twee kopjes koffie worden gezet.Het effect is pas duidelijk na de afgifte van 2 kopjes koffie.
De koffie loopt niet uit een of beide spuitmonden van de afgiftegroep.	• De spuitmonden zijn ver-stopt.	• Reinig de spuitmonden met een tandenstoker (fig. 27).
De koffie loopt niet uit de spuitmonden van de afgifte-groep, maar langs het deurtje (A2).	• De gaatjes in de spuit-monden zijn verstopt door opgedroogde koffieresten.• Het koffietoevoerlaatje (A13) in het deurtje is ge-blokkeerd.	• Reinig de spuitmonden met een tandenstoker, een sponsje of een keuken-borstel met harde haren (fig. 27-29).• Reinig het koffietoevoerla-atje (A3) zorgvuldig, voo-ral in de buurt van de scharnieren.
Uit de afgiftegroep komt geen koffie maar water.	• De voorgemalen koffie is in de trechter (A21) blij-ven vastzitten.	• Reinig de trechter (A21) met een houten of plastic vork, reinig de binnenkant van het apparaat.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De melk komt niet uit het af-giftepijpje (C5).	• Het opvoerbuisje is afwe-zig of niet goed geplaatst.	• Breng het opvoerbuisje (C4) goed in het rubbertje van het deksel van het melkreservoir aan (fig. 24).
De melk is niet voldoende op-geschuimd.	• Het deksel van het mel-kreservoir is vuil.• Het schuifje van de mel-kopschuiminrichting is niet goed geplaatst.	• Reinig het deksel van het melkreservoir zoals be-schreven in de paragraaf “Reiniging van het mel-kreservoir”.• Regel volgens de aanwij-zingen in de paragraaf “Cappuccino bereiden”.
De melk heeft grote luchtbel-len of komt spuitend uit het af-giftepijpje.	• De melk is niet voldoende koud of is niet mager/hal-fvol.• Het schuifje van de mel-kopschuiminrichting is niet goed geplaatst.• Het deksel van het mel-kreservoir is vuil.	• Gebruik bij voorkeur ma-gere of halfvolle melk op koelkasttemperatuur (on-geveer 5°C). Indien het resultaat nog niet naar wens is, probeer dan een ander merk melk te ge-bruiken.• Verplaats het schuifje iets naar het opschrift “CAFFE-LATTE” (zie par. “Cappucc-cino bereiden”).• Maak het deksel van het melkreservoir schoon, zoals beschreven in de pa-ragraaf “Reiniging van het melkreservoir”.
