GEBRUIKSAANWIJZING GK1144IX BORETTI

1. Deze aanwijzingen hebben betrekking op de verschillende modellen van de apparaten. Let op dat u precies weet welk model u aangeschaft heeft (zie het typeplaatje)

2.Aivorens het apparaat in gebruik te nemen moet u de gebruiksaanwijzing aandachtig lezen waarin onder andere belangrijke informatie staat ten aanzien van de veiligheid bij de plaatsing, het gebruik en het onderhoud, de gebruiksaanwijzing moet zorgvuldig bewoard worden zodat u deze later altijd nog eens kunt roadplegen

1. de elektrische veiligheid van dit apparaat wordt uitsluitend gegarandeerd als het apparaat op de juiste manier geaard is zoals vereist door de van toepassing zijnde voorschriften. Het is van fundamenteel belang dat u erop let dat deze voorschriften in acht zijn genomen:bij twijfel dient u zich tot een vakman te wenden zodat de elektrische installatie uiterst nauwkeurig kan controleren. De fabrikant kan op geen enkele wijze aansprakelijk worden gesteld voor schade die voortvloeit uit het feit dat het apparaat niet goed geaard is.

2. Alvorens het apparaat aan te sluiten moet u controleren of de technische gegevens die op het typeplaatje staan volledig overeenstemmen met de gegevens van het electriciteitsnet en het gasleidingnet.

3. Controleer of de capaciteit van het electriciteitsnet en van de stopcontacten berekend is op de maximum capaciteit van het apparaat die op het typeplaatje staat. Bij twijfel kunt u zich het beste tot een vakman wenden.

4. als u het apparaat plaatst moet u een meerpolige schakelaar aanbrengen met een openingsafstand tussen de contacten die meer is dan of gelijk is aan 3 mm.

5. Als het stopcontact niet geschikt is met het oog op de stekker moet u deze vervangen door een stopcontact dat wel geschikt, bij twijfel moet u contact opnemen met een vakman die eveneens moet controleren of de doorsnede van de kabels van het stopcontact berekend is op het vermogen dat het apparaat gebruikt. Wij adviseren u geen adapters, verloopstekkers of verlangsnceren te gebruiken.

6. Als het apparaat geruime tijd niet gebruikt wordt moet u de elektrische stroomtoevoer en de hoofdschakelaar uitschakelen en de gaskraan dichtdraaien.

SERIE: 36 ... SERIE: S...

SERIE: 39 ... / SERIE: 38 ...

mod. 30 (SERIE 30)

mod. 30P (SERIE 30)

mod. 30C (SERIE 30)

370...

1. Als het elektrische snoer van het apparoat beschadigd is mag dit uitsluitend door een door de fabrikant erkende technische dienst vervangen worden.

2. het apparaat mag uitsluitend voor de doeleinden gebruikt te worden (bijvoorbeeld om een vertrek te verwormen) en dit is bovendien gevoarlijk. De fabrikant kan op geen enkele wijze aansprakelijk gesteld worden voor schade die veroorzaakt is doordat het apparaat voor doeleinden is gebruikt waarvoor het niet geschikt is.

3. Het gebruik van alle elektrische apparaten vereist het in acht namen

van enkele fundametele voorschriften, te weten:

A. Roak het apparact nooit aan als u natte of vochtige handen of voeten heeft.

B. Gebruik het apparaat nooit op blote voeten.

C. Gebruik bij voorkeur geen ver- lengsnoeren, als u dit toch doet moet u de nodige voorzorgs maatregelen treffen.

D. Trek niet aan het elektrische snoer om de stekker uit het stop contact te halen.

E. Stel hat apparaat niet bloot aan woersinvloeden (regen, zon, etc).

F. Laat het apparaat niet zonder toezicht door kinderen of door onbevoegden gebruiken

1. Alvorens het apparaat schoon te maken of onderhoudswerkzaam-heden te verrichten moet u de stroomtoevoer naar het apparaat uit-schakelen, de stekker eruit trekken of de elektrische stroomtoevoer onderbreken met behulp van de speciale schakelaar.

2. Als er staringen in de werking optreden of als het apparaat niet goed functioneert, moet u het apparaat uitzetten, de gaskraan dichtdraacien en niet zelf aan het apparaat gaan sleutelen. Eventuele reperaties mogen uitsluitend door een erkende technische diemen uitgevoerd worden. Varlang altijd orginele reserveonderdelen, als deze aanwijzingen niet in acht genomen worden kunt u de veiligheid van het apparaat in gevoar brengen.

P965.

P9658...

P665...

730...

1. Als u besluit het apparaat niet meer te gebruiken moet u het apparaat onbruikbaar maken door de stekker uit het stopcontact te halen of door het elektrische snoer erof te halen. Wij adviseren met nadruk de onderdelen van het apparaat die gevaarlijk kunnen zijn schadeloos te maken vooral als er kinderen zijn die met het apparaat kunnen gaan spelen

2. zet nooit onstabiele of vervormde pannen op de branders of op elektrische kookplaten omdat deze eraf zouden kunnen vallen. De pannen moeten goed op de kookplaat gezet worden en u moet de handgrepen / de steel naar binnen wegdraaien zodat er niemand tegen aan kan stoten.

3. Controleer als het apparaat niet in gebruik is of de bedieningsknoppen exact op de standen

^a ●/ ^a □ ^a stoan.

1. Laat de kookplaten niet zonder pannen in werking anders kan de temperatuur van de kookplaat erg snel hoog oplopen waardoor het apparaat zelf en aangrenzende meubels beschadigd zouden kunnen worden.

19.Enkele onderdelen van het apparaat, en dit geldt met name voor de elektrische kookplaten, blijven na gebruik nog lang warm. Pas daarom op dat u er niet aankomt.

1. Gebruik geen brandbare vloeistoffen (alcohol, bezine e.d.)in de buurt van het apparaat als het apparaat in working is.

2. Als u kleine huishoudelijke apparaten in de buurt van de kookplaat gebruikt moet u erop letten dat het elektrische snoer niet met onderdelen van het apparaat in aanraking komt die hoet zijn.

3. om op de juiste manier te kunnen functioneren moeten de apparaten op gas in een goed geventi- leerde ruimte geplaatst worden. Let er daarom op dat bij de plaatsing van het apparaat de aanwijzingen die in het hoofdstuk"Plaatsing" vermeld worden nauwkeurig in acht genomen worden.

ONDERBOUW

50 A B Fig. 1 Mod. 30... 36... 378... 38... 39... P65... P95... S... 738... A 270 555 555 755 835 570 850 555 475 B 475 475 475 475 475 485 485 482 270

Al de onderbouwvlakken zijn afgewerkt om te worden gemonteerd op meubelsvukken gemaakt van elk soort materiaal en met een dijke die varieert van 3 tot 4 cm. Om te voorkomen dat de zij- en achterwandenoverhitten, wordt aangeraden voor de onderbouw van het vlak, een ruimte van teminste 45-50 mm. vrij te houden, en de afmetingen in acht te nemen die in de tabel zijn aange-geven (fig.1). Voor de steunvlakken P665, P965, P1265 en PC 96, moet het steunvlak een oppervlaktebasis hebben gelijk aan die van het apparaat en een sterkis om een gewicht van minimum 100 kg. te kunnen dragen. Om infiltraties van vloeistoffen onder de werkvllakken te voorkomen, is het onvermijdelijk de passende pakkingen, die met het apparaat wordt meegegeven, toe te passen. De bevestiging op het meubelstuk wordt verricht met behulp van de haken die op het apparaat zijn gemonteerd

Voor de onderbouwmodellen TYPE 540...531...

Indien deze apparaten worden geïnstalleerd op een basis voorzien van panelen, is het noodzakelijk op 3 mm. vanaf de bodem van het apparaat een plank te passen om een waterdichte kamer te verkrigen. de passage van de gastoeleveringsbuis en van de elektrische kabel heeft een gat nodig van 40 x 40 mm., die daarna met een passende kilijm gesloten dient te worden. nadat het apparaat bevestigd en aangesloten is,controller of de branders, op de miniumafstand geregeid, niet uitgang bij het openen en sluiten van de panelen van het meubelstuk.

INSTALATIE

De installatie moet verricht worden conform de regelingen en de bestaande geldende normen en vooral met inachtneming van - de geldende bestaande normen inzake ongevallen - de normen CE

Ventilatie van de lokalen

Dit operaat moet niet aangesloten worden op een bepaalde inrichting voor de afvoer van de verbrandingsprodukten. Het moet dus geinstalleerd en aangesloten worden volgens de in het land geldende installationenormen, speciale aandacht moet gegeven worden aan de ventilatie-inrichtingen. De hoeveelheid lucht die nodig is voor de verbranding van de branders is gelijk aan 2m ^2 lucht voor elk kw nominal belasting zoals op het typeplaatie is aangegeven.

Gasaansluiting

Het apparaat moet op het gasnet aangesloten middels een harde of flexibile metalen buis volgens de bestaande geldende normen. De aansluiting dient te gescheiden tussen de ISO R 7 gasaansluitdoos en de buis op de volgende wijze - met een gasdichte schroefdraad en toevoeging van passende kilijm (fig. B)

Waarschuwing: Op het kookvlak is de aansluiting van het gas middels een flexibele rubberdrager verboden, daar de buis niet te controleren is.

Waarschuwing: Is de aan-sluiting verricht, controleer of er gas-lekkages moeten gezocht worden met gebruik van zeepsop of van gelijk-soortige vloeistoffen

Verandering bij toepassing van andere soorten gas

De vlakken worden afgeleverd om te functioneren op aardgas. Indien dit gassoort wordt gebruikt is geen enkele verandering noodzakelijk. Indien andere gassoorten wordt gebruikt is geen enkele verandering noodzakelijk over te gaan tot een verandering zoals omschreven in de hier volgende pagina's

Voor alle modellen met uit- zondering van de typen S40/S31: regeling van de

branders - het apparaat op een andere gassoort ombouwen

Het apparaat wordt geleverd ingesteld om met een bepaalde gassoort gevoed te worden; indien dit veranderd moet worden moeten de sproeiers van de branders vervangen worden en moet de hoeveelheid lucht en de loagste stand afgesteld worden. Belangrijk: Alle afstel, onderhoudswerzacamheden anz. dienen door een erkande vakman uitgevoerd te worden nadat de stroomtcevoer naar het apparaat uitgeschakeld is.

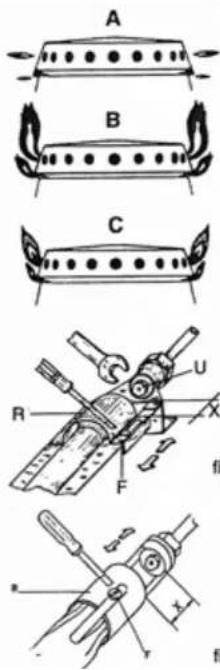

De inspuiters vervangen en de luchttoevoer afstellen (Fig. A,B)

1. Haal de panroosters, de branderdeksels en de kookplaatbranders eraf.
2. Doe het werkblad omhoog.
3. Draai schroef "F" los en haal het buisje "R" (zie de figuur) eruit.
4. Draai de inspuiters los en vervang de inspuiters door inspuiters die geschikt zijn voor de beschikbare gassoort en die met het apparaat meegeleverd worden. Raadpleeg tabel 1.
5. de luchttoevoer kunt u afstellen door het buisje "R" op de in tabel 2 vermelde waarden "X" van de opening van de primaire luchttoevoer of te stellen. Nadat u dit afgesteld heeft moet u het buisje "R" met schroef "F" vastdracien

fig. 13
fig. 14

Tabel 1 - Injector σ (mm) Gas(mbar) G30/G31 G25

Brander (30 mbar) (25mbar) Middelbare Sr 0,62 0.97

Grote R 0,78 1,23

Vispan P 0,82 1,35

Kroon C 1,00 1,50

Aardgas (G25): aardgas

Vloeibaar gas - LPG (G30): butaan

Vloeibaar gas - LPG (G31): propaan

F - Bevestigingsschroef

R - Luchtregelbus

U - Sprocier

Voor alle modellen met uit- zondering van de typen

S40/S31: regeling van de lucht

Geen regeling is nodig daar het apparaat door de fabrikant is geregeld. Zie het type plactje.

Hoeveelheid lucht

Om de hoeveelheid lucht af te stellen moet u de betreffende brander aansteken en de vlam op de hoogste stand zetten.

Bijvoorbeeld

A. De vlam krijgt teveel lucht: in dot geval is de vlam klein en brandt de vlam onrustig. Schuif ring "R" naar voren.

B. De vlam krijgt te weinig lucht: in dat geval is de vlam ongelijkmatig en vertoont de vlam gele punten. Schuif ring "R" naar achteren.

C. de vlam is juist; in dat geval is de vlam lichtblauw van kleur.

Tabel 2

"X" mm (richtwaarde)

Brander/gas G30/31 G20

Gemiddeld SR 0 0

Grote brander R volledig geopend 1

Visbrander P volledig geopend 1 Kroonbrander C 6 1

fig. 9

Voor alle modellen met uitzondering van de typen S40/S31: regeling van de minimum belasting van de branders

(regeling van de minimumstand)

Geen regeling is nodig daar het apparaat door de fabrikant is geregeld. Zie het type plaatje.

Afstelling van de laagste stand

Als het apparaat geïnstalleerd wordt verdient het aanbeveling om te controleren of de laagste stand van de branders op de juiste manier afgesteld is. Indien de gasoort veranderd moet worden, is het absoluut onontbeerlijk om de laagste stand of te stellen hetgeen als volgt gedaan moet worden.

1. doe telkens één brander tegelijk aan en draai de bedieningsknop op de hoogste stand.
2. Haal de knop van de betreffende gaskraan af en draai met een schroevendraaier aan de schroef (fig. 9).
3. Draai de regelkraan op de laagste stand
4. Draai de stelschroaf naar links om de vlam hoger af te stellen of naar rechts om de vlam lager af te stellen.
5. Als u flessegas gebruikt (butaan of propaangas) moet de stelschroef volledig aangedraaid worden.

Tabel 3
Vermogen en belasting van de branders Nominale belasting(kW) Verbruik

G30/31 G25
Brander max.	min.	g/h	l/h	15C
Gemiddeld SR	1,80	0,60	131	200
Grote R	2,60	0,62	189	288
Vispan P	3,10	1,00	225	344
Kroon C	4,30	1,70	313	477
aansluitingsdruk mbar			30	25

fig. 10 (S40 - S31)

fig. 11 (S40 - S31)

fig. 12 (S40 - S31)

Voor de modellen S40 - S31

Regeling van de branders

Geen regeling is nodig daar het apparact door de fabrikant is geregeld. zie het type plaatje.

# Injector (mm)

brander/.gas G30/G31 G25

Kleine A	0,52	0,82
Middelbare SR	0,72	1,10
Grote R	0,90	1,44

Regeling van de lucht

Geen regeling is nodig daar het apparaat door de fabrikant is geregeld. Zie het type plaatje.

Regeling van de minimum stand

Geen regeling is nodig daar het apparaat door de fabrikant is geregeld. Zie het type plaatje.

Vermogen en belasting van de branders

Nominale belasting[kW] Verbruik

G30/31 G25

Brander max.	min.	g/h	l/h	15C
kleine A	0,90	0,40	65	100
Middelbare R	1,70	0,55	123	189
Grote R	2,85	0,80	207	315
aansluitingsdruk mbar			30	25

Alvorens het apparaat op het elektrisch net aan te sluiten, controleer of:

- de reducerende klep en de huishoudelijke installatie de belasting van het apparaat kunnen verdragen (zie het betreffend typeplaatje)

De voedingsinstallatie voorzien is van een doeltreffend aardcontact

Het stopcontact of de omnipolaire schakelaar, met een minimum contact van 3 mm, makkelijk te bereiken is, nadat het apparaat is geinstalleerd.

Het apparaat wordt zonder stekker afgeleverd; men zal dus een genormaliseerde stekker (geelgroene kabel). Het aardcontact is vorplicht. De apparaten zijn voorbereid om te functioneren op monofase stroom 230 VAC. De installatie moet verricht worden volgens de geldende bestaande normen. In tegenstaand geval wijst de fabrikant elke aansprakelijkheid van zich af.

Vermogen(230V) (240)

Plaat(a 115) 550W 600W

Plaat(ø 145) 920W 1000W

Fidalja 180J 1380W 1500W Budgurn 1920W 2270W

Barbeque 1900W 2670W Barbeque* 2650W 2880W

* P965B, P1265B

Elektrische platen

Wanneer men overgoat tot het in gebruiknemen van het nieuw vlak, laat de platen voor ongeveer 20 minuten functioneren. Gebruik steeds en uitsluitend passende kookpannen met een vlake en zware bodem (fig.15).

Belangrijk: Laat de platen nooit aan zonder kookpan. Beschem de platen tegen vochtigheid en oververhitting.

Ontsteking en regeling van de platen

Elke elektrische plaat is aangesloten op een omschakelaar met 6 posities. Wanneer de plaat aan is, gaat een rood lampje aan (fig.16.)

fig. 17

Onsteking van de op gas

lopende branders met

Kies de gewenst brander op basis van de betreffende wijzer die vlak bij de knop is geplaatst (fig.18).

druk op de knop van de gekozen brander en draai deze naar links.

uit - maximum - minimum

De klepkranen (met thermokoppel)

In de modellen voorzien van klepkranen is het onvermijdelijk de knop gedrukt te houden voor 10 seconden, zodat de bol van de thermokoppel warm wordt en doortocht van het gas toestaat.

Kookpannen die aangeraden worden naar gelang van de afmeting van de branders:

• Middelbare SR diameter van 14 tot 20

• Grote R diameter van 20 tot 24

• Vispan P ovale kookpannen

• Kroon C diameter van 22 tot 28

0 50 1 2 3 4 5 6 7 8 9 10 12 150 200 250

Fig. A

TABEL OM GERECHTEN KLAAR TE MAKEN OP DE LAVASTEENGRILL

Gerechten Stand Globale

van de bereidingstijden

regelknop in minuten

Braadworst 12 13

Biefstuk 12 12

Hamburger 12 14

Rundvleesfilet 12 8

Lever 125

Lamskoteletten 128

Kipfilet e.d. 12 9

Kippenpoten 12-11 17

Zalm 12-11 10

Forel 12-11 12

De aangegeven baktijden gelden uitsluitend ter indicatie. De grill moet op de hoogste stand voorverwarmd worden.

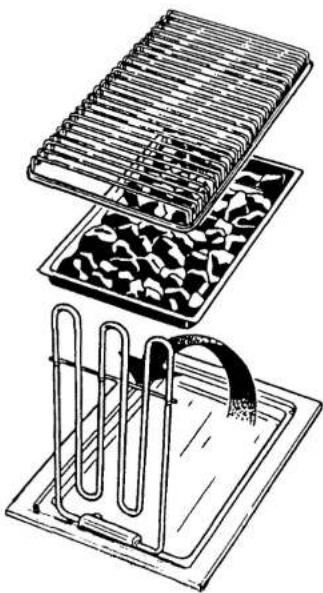

DE GRILL OF DE BARBEQUE AANDOEN

Dit apparaat biedt een nieuwe bereidingsmethode:het is mogelijk heerlijke vis- en vleesgerechten te grilleren zonder vet of olie te gebruiken, u kunt dit in huis doen en in van handomdraai. Onder het verhittingselement is een lavasteengrill gemonteerd die ervoor zorgt dat de temperatuur constant blijft (250 °C) en die het lokvet opvangt zonder onaangename luchtjes of rook voort te brengen. De diverse onderdelen, het rooster en de lavasteengrill, kunnen probleemloos uit het formuis gehoald worden en schoongemaakt worden. Alvorans het apparaat aan te doen moet u alle onderdelen op hun plaats doen, de grill aanzetten en de temperatuur met de keuzeknop

instellen. Draai de bedieningsknop op een van de gewenste standen tussen 1 en 12 (Fig. A). Het controlelampje gaat branden om aan te geven dat het apparaat aan staat. Om het apparaat uit te zetten moet u de bedieningsknop op 0 draaien en dan zal het controlelampje ook uitgaan.

Belangrijk

Om te grilleren adviseren wij u het verhittings-element gedurende ongeveer 6 minuten op stand 12 warm te laten worden, véórdat u iets klaar gaat maken, zodat de gerechten ook verwamd worden door de straling van de lavasteengrill.

Afhankelijk van het model worden de verschillende standen van de bedieningsknap met 1÷12 of 50÷250 aangegeven.

Alvorens met de schoonmaak te beginnen, schakel het apparaat uit en laat het goed afkoelen. Verwijder eerst alle uitneembare gedeelten. Verwijder het rooster, hef het grill-element op en haal het blad met de lavasteen van zijn plaats.

Maak de stalen gedeelten schoon met een met water en reinigingsmiddel bevochtigde doek en droog ze daarna goed af. Gebruik nooit bijtende reinigingsmiddelen of produkten die het apparaat kunnen beschadigen. Behandel de gedeelten van staalmessing of koper met passande produkten zodat zo voor lange tijd hun originele glans behouden. Maak het bedieringspaneel en de gedeelten van aluminium schoon met ontvettende reinigingsmiddelen.

Bij storing of beschadiging

Alvorans de hulp in te rospen van de servicedienst, controleer of de stekker goed in het stopcontact is gestoken en of de hoofdschakelaar is ingeschakeld. Na deze controle, waarschuw, indien nodig, de servicedienst. De storingen en de beschadigingen moeten alleen door gekwalificeerd personeel verholpen worden.

Aanwijzingen voor het gebruik van de gasbakplaat (fig. 1) WERKINGSTABEL (fig. 3)

A B C

FIG. 1

A = kookzone
B = Kookvetvangschaal
C = Kleine schouw voor de afvoer van verbrandings

FIG. 2

De bakplaat bestaat uit een speciale plaat van roestvrijstaal (8 mm dik) die speciaal ontkwikkeld is om de temperatuur gelijkmatig over het oppervlak te verdelen zodat de plaat volledig benut kan worden. De plaat beschikt verder over uitmuntende hygienische eigenschappen. Een andere eigenschap is de grote warmteaccumulatie van de plaat met een zeer gering warmteverlies. Om het apparaat te gebruiken moet u de vlam onder de plaat aansteken door middel van de betreffende knoplicze "branders aanzetten") en controleren of de vlam aan is. Zet de knop maximaal circa 10 minuten op de gewenste stand en wacht totdat de plaat warm wordt. Als deze tijd verstreken is, is de plaat klaar voor de bereiding. Door de vlam te regelen kent uw culinaire fantasie geen grenzen, als u de knop op de laagste stand (minimum) zet dan zijn langzame bereidingen mogelijk of bereidingen waarbij het de bedoeling is om de organoleptische eigenschappen van de gerechten intact te houden. Voor het bereiden van vlees, vis en groenten kan beter een hogere temperatuur toegepast worden. De bakplaat is ideaal voor de liefhebbers van de Japanse Tepanyaki: Als optie is er een speciale deksel verkrijgbaar die benodigd is voor deze Oosterse keuken. Bij sommige modellen wordt de op figuur 2 afgebeolda spatel meegeleverd die een handige hulpmiddel zowel bij de bereiding als bij het schoonmaken van de plaat is.

(Uitsluitend richtwaarden na 10' voorverwarmen met de brander op de hoogste stand)

Stand van

de knop......Bereidingswijze

B....eieren 2 minuten B....in plakjes gesneden aubergines (0,5 cm dik) van 9 tot 13 minuten
B....in plakjes gesneden aard appelen van 5 tot 7 minuten
B....in plakjes gesneden courgettes van 3 tot 5 minuten
B......vis (circa 200 g zeebrasem) 15 minuten
B.....hamburgers 10 min.
B....runderbiefstuk 3 min.
A....biefstuk van de rib (2 cm dik) 5 minuten

Reiniging en onderhoud van de bakplaat (FIG. 1)

[Voordat u met het schoonmaken begint moet u het apparaat eerst van het elektriciteitsnet loskoppelen en het apparaat af laten koelen.

Maak de stalon plaat met een vochtige doek met water en reinigingsmiddel schoon en maak de plaat daarna droog. Maak indien nodig gebruik van de platte spatiel(fig.2) om eventuele koorkresten te verwijderen. De kleine zwart geémailleerde schouwmoet met een zachte doek met een sop van lauw water en ammoniak schoongemaakt worden. spoel hem na het schoonmaken na en maak hem droog.

Aanwijzingen voor het gebruik van de elektrische kookplaat

De elektrische keramische kookplaat (5 - fig. 1) wordt bediend door een knop (fig. 2 - energieregelaar). zodra het verwarmingselement aangaat gaat er een lampje branden. De bedieningsknop heeft een school van 0 tot 12. Stand 0 geeft aan dat de betreffende kookzone uit is.

Stand 1 geeft ann dat de betreffende kookzone op het op het minimum vermogen staat terwijl stand 12 aangeeft dat de kookzone op het maximum vermogen staat. De energiregelaar (fig. 2) bestuurt de kookzone met twee circuits (5 - fig. 1). Door da knop van stand 0 (uit) me de wijzers van de klok (naar rechts) op de gewenste stand te draaien (1-12) gaat het primaire gedeelte van de kookzone aan. Om ook het secundaire gedeelte van de kookzone aan te zetten moet u de knop op stand 12 zetten en de knop met de wijzers van de klok mee (naar rechts) voorbij stand 12 draaien totdat hij niet verder kan (*fig 12). Nu zal ook het secundaire circuit ingeschakeld worden en is het mogelijk om het vermogen van 1 tot 12 te regelen (1=minimum, 12=maximum).

Restwarmte-indicatielampje

Op de keramische kookplaat is een restwarmte indicatielampje (Q - fig.1) voorhanden. Dit lampje dient om de veiligheid van het apparaat te vergroten; als dit lampje namelijk gaat branden dan wordt u erop geattendeerd dat de kookzone nog erg heet is. Het restwarmteindicatielampje blijft ook nadat da kookzone uitgeschakeld is branden om u erop te attenderen dat de kookzone nog heet is.

Belangrijk

De glaskeramische kookplaat houdt na gebruik de warmte nog lang vast. Laat de kinderen dan ook niet in de buurt van de kookplaat komen en raak de plaat niet met uw handen aan. Het restwarmte indicatielampje blijft branden totdat de kookplaat volledig afgekoeld is. Indien de glaskeramische plaat barsten vertoont moet u de stekker van het apparaat onmiddelijk uit het stopcontact halen en een officieel technisch servicecentrum bellen.

Aanwijzingen voor het gebruik van de elektrische kookplaat

Als u één of meer kookzones gebruikt, blijft het overige oppervlak koud. voor een daeltreffend gebruik en een zuinig energieverbruik is het verstandig om speciale pannen voor elektrische koken op glaskeramische kookplaten te gebruiken. De bodem van de pan moet dik en vlak zijn en de diameter ervan moet zoveel mogelijk hetzelfde zijn als de diameter van de cirkel van de kookzone (fig. 3). Het oppervlak van de kookplaat en de bodem van de pan moeten schoon zijn.

A Laat de kookplaat niet aanstaan als er geen pan op staat.

B-Maak de kookzones niet nat en zorg ervoor dat zij niet overhit raken.

C-Vermijd temperatuurschommelingen op de glaskeramische kookplaat. Giet bijvoorbeeld geen koud water op de hete kookplaat.

D-Ga na dat de pan de kookzone helemaal bedekt en dat de pan goed in het midden van de kookzone staat.

E de bodem van de pan moet vlak en droog om minder energie te gebruiken en om ervoor te zorgen dat uw glaskeramische kookplaat in goede staat blijft.

F-Voorkom dat de handvatten van de pannen uitsteken omdat de pannen in dat geval per ongeluk om kunnen vallen.

G-Vergeet niet dat een kookzone ook nadat u de betreffende zone uitgeschakeld heeft nog lang warm blijft. Profiteer op handige wijze van deze eigenschap door de kookzone enkele minuten voor het einde van de bereiding uit te schakelen. Dankzij de restwarmte die het glaskeramiek opgebouwd heeft is het op die manier namelijk mogelijk om de bereiding af te maken zonder elektrische energie te gebruiken.

H-het verdient de voorkeur niet op de glaskeramische kookplaat te koken met pannen die op gasbranders zijn gebruikt. Door de vlam van gasbranders wordt de bodem van de pan namelijk gevormd

WERKINGSTABEL

(uitsluitend richtgetallen)

Stand van de soort bereiding

bedieningsknop

1-2 boter,chocolade enz.smelten

3-4 kleine hoeveelheden vloei

stoffen warm maken, gerechten warm houden, sauzen klaamaken

5-6 vaste gerechten warm maken, diepvriesproducten ontdooien, omeletten van 2-3 eieren maken, fruit en

7-8 vloes en vis klaarmaken, groenten in saus klaar- maken, gerechten met water klaarmaken, jam maken

9-10 vloes of vis, biefstuk, lever, eieren bakken

11-12 grote hoeveelheden water aan de kook brengen, patat enz, bakken.

Schoonmaken en onderhoud

Door de platte vormgeving van de glaskeramische kookplaat is de kookplaat veel makkelijker schoon te maken dan de traditionele kookplaten. Maak de kookplaat op dezelfde manier schoon als het andere glaswerk, ramen enz. in uw huis. Gebruik eenvoudigweg een zachte en vochtige doek en droog de kookplaat daarna voorzichtig af. Om de kookplaat grondiger te reinigen kunt u een speciaal-product gebruiken dat u bij een huishoudelijke zaak of een ijzerhandel kunt kanpen. Gebruik in ieder geval geen schurende producten. Het routinematige schoonmaken moet gebeuren als de kookplaat volledig afgekoeld is.

Pas op dat u geen stoffen die suiker bevatten op de kookplaat laat vallen als de kookplaat in werking is. Als dit per angeluk toch gebeurt dan moet u het betreffende verwarmingselement onmiddelijk uitschakelen en de kookplaat met warm water schoonmaken waarbij u uiterst voorzichtig moet zijn om u niet te branden.

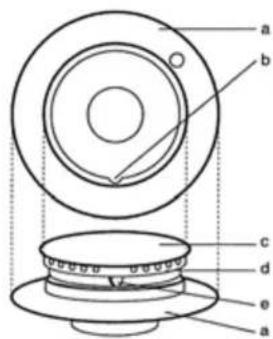

SCHOONMAAK

a b c d e a

Fig. 1

Maak de kookplaat schoon nadat hij koud is geworden. De r.v.s. delen en de gelakte delen moeten schoongemaakt worden met lauw water en met een niet bijtend vloeibaar reinigingsmiddel;

daarna met een zachte doek afdrogen. Gebruik nooit staalvol of roinigingsmiddelen met bijtende stoffen. De glans van staal, messing, koper wordt behouden door zo nu en dan "polish", "sidol" of andere gelijksoortige produkten te gebruiken. Het bedieningspaneel en alle aluminium onderdelen moeten uitsluitend met alcohol of met entvattende middelen schoongemaakt worden. Op de vlakken MAT / GRAFIET gebruik nooit citroen. Maak verder regelmatig de kopjes en de vlam-

verdelers schoon en hoal het vuil weg uit de verstopte gaten.

Belangrijk:

Controleer regelmatig of de aansluitingsbuis van het gas in goede staat is en vervang hem zodra het nodig is.

Belangrijk:

Het is erg belangrijk de messing valmverdeler (d, fig. 1) goed te plaatsen. U moet ervoor zorgen dat de tand (e, fig. 1) van de vlamverdeler precies in de inkeping (b, fig. 1) van de aluminium kom (a, fig. 1) valt. Om de vlamverdelerdeksels (c) altijd als nieuw te houden adviseren wij u deze oraf te halen als u de brander aansteekt.

Belangrijk:

Deze aanwijzingen hebben betrekking op de verschillende modellen van de apparaten. Let op dat u precies weet welk model u aangeschaft heeft (zie het typeplaatje).

Onderhoud

Raadpleeg de servicedienst en laat het beschadigd onderdeel vervangen. Laat het apparaat tenminste een keer per jaar controleren door de servicedienst.

Garantie

De fabrikant wijst elk verantwoordelijkheid van zich of bij direkte of indirekte schade veroorzaakt door slechte installatie, onregelmatigheden, slecht onderhoud of onjuist gebruik.

00 controlelampje elektrische kookplaat

00 Zwart

11 Bruin

22 Rood

33 Wit

44 Geel

45 Geel-groen

55 Grijs

66 Blauw

AA Ontstekingsformator

C Schakelaar

F Fase

K1 Aardroad klemmenstrook

K10 Aarddraad schakelaar

K14 Aarddraad elektrische kookplaat

K15 Aarddraad frame

MA Ontstekingsmicroschakelaar

N Nul

PE Elektrische kookplaat

R5 Barbeque-element

RE Energieregelaar

S2 Ovencontrolelampje

S5 Barbequecontrolelampje

56 Controlelampje elektrische kookplaat

S8 Restwarmte-indicatielampje

SP Ontstekingsbougie

TS Veiligheidsthermostaat
