Producttype	Home Cinema Systeem met DVD-speler en FM-tuner
Afmetingen hoofdunit (B x H x D)	470 x 196 x 116 mm
Gewicht hoofdunit	4,0 kg
Stroomverbruik	55 W
Luidsprekeruitgang (voor/centraal/achter/subwoofer)	100 W per kanaal (3 Ω)
Ondersteunde schijftypen	DVD-AUDIO, DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, DVD±R/RW
USB-host functionaliteit	Ja, voor afspelen van MP3, WMA, JPEG, DivX vanaf USB-apparaten
HDMI-uitgang	Ja, met resoluties 576p, 720p, 1080i, 1080p
FM-tuner	Ja, 75 Ω coaxiale aansluiting
Audioformaten	Dolby Pro Logic II, DTS, Dolby Digital
Bijzondere functies	Anynet+ (HDMI-CEC), AV SYNC, slaaptimer, schermbeveiliging
Afstandsbediening	Ja, universeel voor Samsung TV's
Draadloze achterluidsprekers optioneel	Ja, via SWA-3000/SWA-4000 en TX-kaart
Onderhoud	Reinig de behuizing met een zachte, droge doek; schijven reinigen van binnen naar buiten
Veiligheid	Klasse 1 laserproduct; niet blootstellen aan regen of vocht; stekker als uitschakelinrichting
Luidsprekerset	5.1-kanaals: 2 voor, 1 midden, 2 achter, 1 subwoofer
Componentvideo-uitgang	Ja (Y, Pb, Pr)
Digitale audio-ingang (optisch)	Ja
Analoge audio-ingangen	AUX IN 1 (3,5 mm) en AUX IN 2 (RCA)
Reparatie en onderdelen	Neem contact op met de Samsung klantendienst; geen door gebruiker te repareren onderdelen

Veelgestelde vragen - HT-XA100C SAMSUNG

Hoe sluit ik de luidsprekers aan?

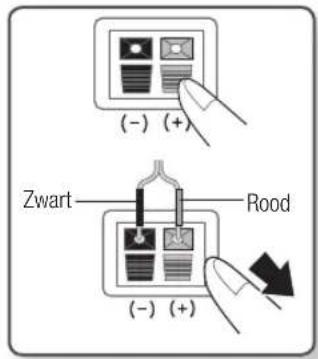

Sluit de luidsprekerkabels aan op de overeenkomstige kleurgecodeerde aansluitingen op de achterkant van de hoofdunit. Zorg dat de polariteit (+/-) correct is. Raadpleeg de handleiding voor de juiste plaatsing.

Kan ik USB-apparaten aansluiten?

Ja, via de USB-poort aan de voorkant. Druk op de toets FUNCTION of PORT om de USB-modus te selecteren. Ondersteunde bestandstypen: MP3, WMA, JPEG, DivX.

Hoe stel ik de HDMI-uitvoer in?

Druk in de stopmodus op de toets SD/HD op de afstandsbediening en houd deze ingedrukt om te schakelen tussen 576p, 720p, 1080i en 1080p. De TV moet de gekozen resolutie ondersteunen.

Wat is Anynet+ en hoe gebruik ik het?

Anynet+ (HDMI-CEC) laat je de thuisbioscoop bedienen met de afstandsbediening van een Samsung TV. Sluit de apparaten aan via HDMI en schakel Anynet+ in op de TV.

Waarom is er geen geluid uit de achterste luidsprekers?

Zorg dat de audiomodus is ingesteld op 5.1-kanaals of Dolby Pro Logic II. Bij 2-kanaalsbronnen wordt geen geluid naar de achterste luidsprekers gestuurd.

Hoe reinig ik schijven en het apparaat?

Gebruik een zachte, droge doek om de behuizing schoon te maken. Voor schijven: veeg met een vochtige, zachte doek van het midden naar de rand. Gebruik geen oplosmiddelen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen (vervang ze indien nodig) en zorg dat er geen obstakels zijn tussen de afstandsbediening en de sensor. Richt de afstandsbediening binnen 7 meter en onder een hoek van maximaal 30 graden.

Kan ik draadloze achterluidsprekers gebruiken?

Ja, met de optionele draadloze ontvanger/versterker SWA-3000 of SWA-4000 en de TX-kaart. Sluit de kaart aan op de achterkant van de hoofdunit en plaats de ontvanger achter de luisterpositie.

Hoe stel ik het kinderslot in?

Ga in het setupmenu naar 'Parental' en selecteer een beveiligingsniveau (hoe hoger, hoe strenger). Voer het standaardwachtwoord 7890 in. Je kunt het wachtwoord wijzigen onder 'Password'.

Wat moet ik doen als het beeld versprongen of gestoord is?

Controleer de videoverbindingen (HDMI, component of composiet). Zorg dat de juiste ingang op de TV is geselecteerd. Bij HDMI: controleer of de TV HDCP ondersteunt. Reset indien nodig de video-uitvoer door de SD/HD-toets ingedrukt te houden.

GEBRUIKSAANWIJZING HT-XA100C SAMSUNG

ongekende mogelijkheden

Wij danken u voor de aankoop van dit Samsung-product

Registreer uw product voor een zo volledig mogelijke service op:

www.samsung.com/global/register

Multi-disk speler & FM-tuner

Met dit Home Cinema System kunt u diverse soorten discs afspelen, waaronder DVD-AUDIO, DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, en DVD±R/RW.

Compatibel met DVD-Audio

Geniet van de sublieme geluidskwaliteit van DVD-Audio. De geïntegreerde 24-bits/192kHz DAC stelt deze speler in staat een uitzonderlijke geluidskwaliteit te leveren wat betreft dynamisch bereik, resolutie bij lage tonen en detailweergave bij hoge frequenties.

Afspelen via USB Host functie

Met behulp van de USB HOST-functie van het Home Theater kunt u externe USB-opslagapparaten, zoals een MP3-speler of een USB-pendrive, aansluiten en de bestanden die daarop zijn opgeslagen afspelen.

Dolby Pro Logic II

Dolby Pro Logic II is een nieuwe technologie voor het weergeven van audiosignalen via meerdere kanalen die voordelen biedt ten opzichte van het bestaande Dolby Pro Logic.

DTS (Digital Theater Systems, digitale bioscoopsystemen)

DTS is een indeling voor audiocompressie die is ontwikkeld door Digital Theater Systems Inc. DTS biedt 5.1-kanaals geluid in het volledige frequentiebereik.

Schermbeveiliging voor de TV

Als de hoofdunit 3 minuten in de stopmodus staat, verschijnt het Samsung-logo op het televisiescherm.

De HT-XA100/XA100C schakelt automatisch over naar de spaarstand nadat de schermbeveiliging 20 minuten lang actief is geweest.

Spaarstand

De HT-XA100/XA100C schakelt zichzelf automatisch uit nadat het apparaat 20 minuten niet actief is geweest.

Aangepaste weergave van TV-scherm

DeHT-XA100/XA100C biedt u de mogelijkheid uw favoriete afbeelding te selecteren tijdens JPEG- of DVD-weergave en deze in te stellen als achtergrond.

HDMI

HDMI zendt tegelijkertijd DVD-video en -geluidssignalen uit, en zorgt voor een helderder beeld.

AV SYNC-functie

Als het toestel wordt aangesloten op een digitale TV kan het beeld enigszins achterlopen bij het geluid. U kunt dit compenseren door de instelling voor geluidsvertraging bij te stellen zodat het geluid gelijk loopt met het beeld.

Anynet+ (HDMI-CEC) functie

Anynet+ is een functie die gebruikt kan worden om het hoofdsysteem te bedienen met gebruikmaking van een Samsung TV-afstandsbediening, door de Thuisbioscoop met behulp van een HDMI-kabel aan een SAMSUNG TV aan te sluiten. (Deze functie is alleen beschikbaar voor een SAMSUNG TV die Anynet+ ondersteunt.)

BIJGELEVERDE ONDERDELEN

Controleer of de onderstaande accessoires zijn meegeleverd:

VEILIgHEIDSINSTrUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. IN DE BEHUIZING ZIJN GEEN ONDERDELEN AANWEZIG DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.

LET OP

gEVAAr Voor ELEKTrISCHE SCHoKKEN. NIET oPENEN.

CLASS 1 LASEr ProDUCT

KLASSE 1 LASEr ProDUKT

LUoKAN 1 LASEr LAITE

Dit symbool geeft aan dat onderdelen in het apparaat onder levensgevaarlijke spanning staan, waardoor u een elektrische schok kunt krijgen.

Dit symbool geeft aan dat de bijgeleverde documentatie belangrijke aanwijzingen voor de bediening en het onderhoud bevat.

LASEr ProDUCT VAN KLASSE 1

De CD-speler is geclassificeerd als een laserproduct van klasse 1.

Als u bedieningsorganen aanpast of procedures hanteert die niet in deze gebruiksaanwijzing zijn beschreven, bestaat de kans op blootstelling aan gevaarlijke straling.

LET oP : Als het apparaat geopend is, bestaat gevaar voor onzichtbare laserstraling. Vermijd blootstelling daaraan.

WAArSCHUWINg : Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen.

LET oP : OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.

• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom moet de stroomstekker gemakkelijk bereikbaar zijn.

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd mag worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten

recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product mag niet worden gemengd met ander bedrijfsafval voor verwijdering.

veiligheidsinformatie

VoorzorgSMAATrEgELEN

Zorg ervoor dat de wisselstroom in uw huis overeenkomt met de identificatiesticker die zich op de achterzijde van uw speler bevindt. Installeer uw speler horizontaal, op een geschikte ondergrond (meubel), met voldoende ruimte voor ventilatie eromheen (7,5\~10 cm). Zorg ervoor dat de ventilatiegaten niet afgedekt worden. Plaats geen voorwerpen bovenop de speler. Plaats de speler niet op versterkers of andere apparaten die warm kunnen worden. Zorg ervoor dat de schijfhouder leeg is voordat u de speler verplaatst. Deze speler is ontworpen voor continu gebruik. Als u de DVD-speler in de standby-stand zet, wordt de stroomvoorziening niet uitgeschakeld. Om de speler volledig van de stroom af te sluiten, verwijdert u de hoofdstekker uit het stopcontact, vooral wanneer het apparaat gedurende lange tijd niet wordt gebruikt.

Tijdens onweer dient u de stekker uit het stopcontact te halen. Spanningspieken als gevolg van bliksem kunnen de apparatuur beschadigen. De hoofdstekker wordt gebruikt als een ontkoppelapparaat, en dient op ieder moment bereikbaar te zijn.

Stel de apparatuur niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan leiden tot oververhitting en defecten.

Bescherm de speler tegen vocht (bijvoorbeeld een vaas) en overmatige warmte (bijvoorbeeld een kachel) of apparatuur die een sterk magnetisch of elektrisch veld genereert (bijvoorbeeld een luidspreker). Haal de stekker uit het stopcontact als de speler niet goed werkt. De speler is niet bestemd voor industrieel gebruik. Dit product is uitsluitend bestemd voor persoonlijk gebruik.

De batterijen die bij dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooï batterijen nooit weg bij het normale huisafval. Wij raden u aan de batterij te laten vervangen door een deskundige.

Als de speler of schijf in een koude ruimte was opgeslagen, kan condensatie optreden. Als u de speler 's winters transporteert, wacht dan ongeveer 2 uur voordat u de speler weer in gebruik neemt om de speler op kamertemperatuur te laten komen.

functies

2 Bijgeleverde onderdelen

veiligheidsinformatie

3 Veiligheidsinstructies

4 Voorzorgsmaatregelen

aan de slag

7 Voordat u de gebruiksaanwijzing leest

8 Afspeelbare schijven

8 Typen schijven die niet mogen worden gebruikt

8 Beveiliging tegen kopieren

9 Schijftype en kenmerken

omschrijving

10 Voorpaneel

11 Achterpaneel

afstandsbediening

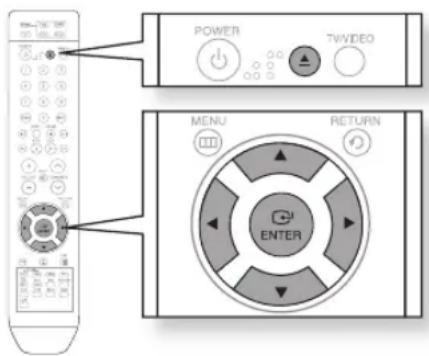

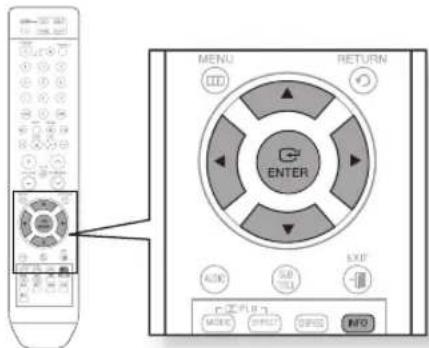

12 Overzicht van de afstandsbediening

14 De afstandsbediening instellen

aansluitingen

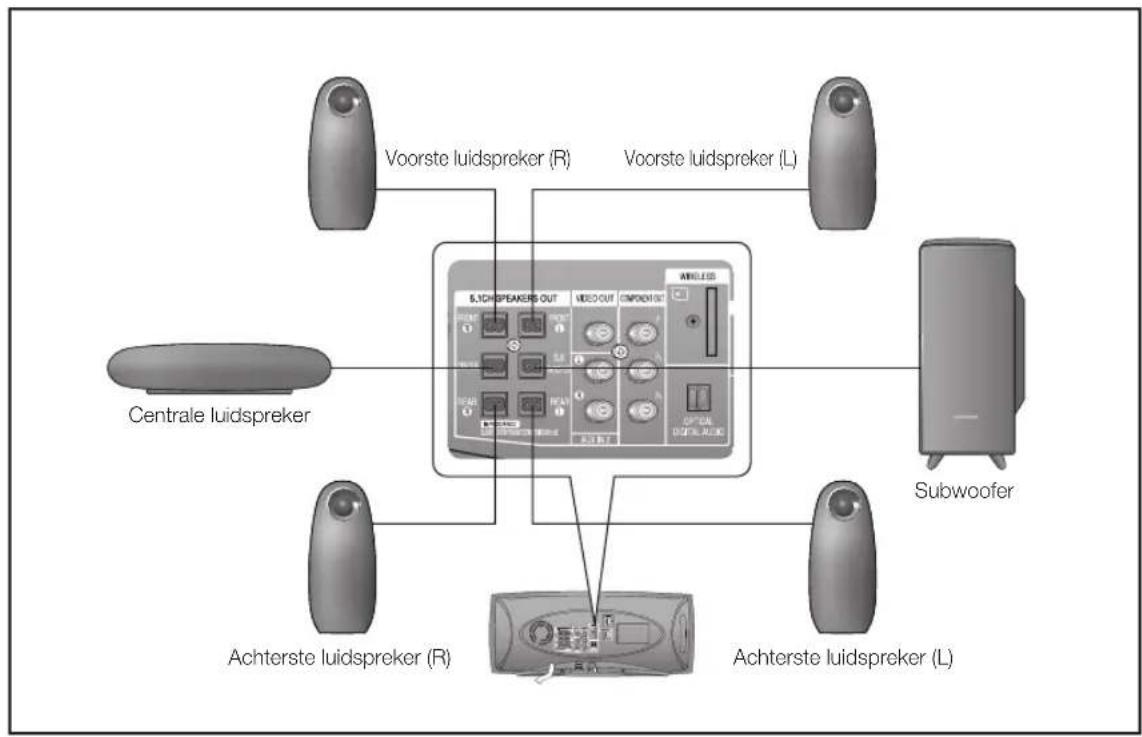

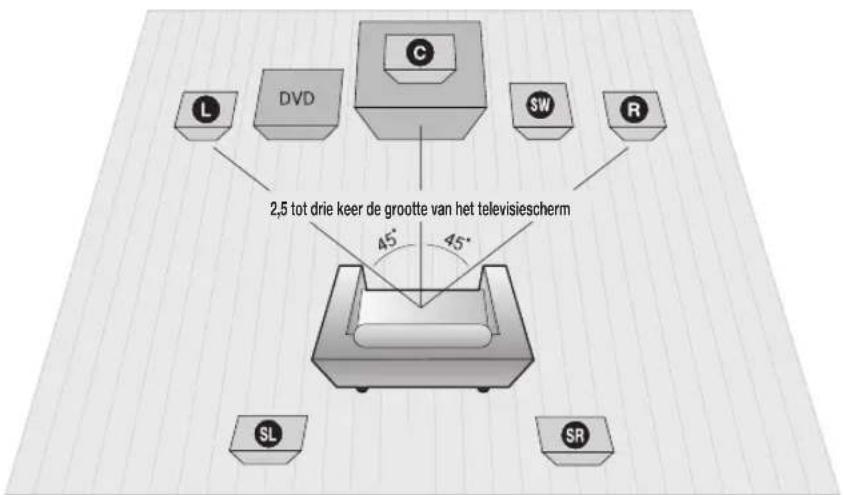

16 De luidsprekers aansluiten

18 De optionele draadloze ontvangstversterker verbinden

20 Het beeld-uitgang aansluiten op de TV

21 HDMI-functie

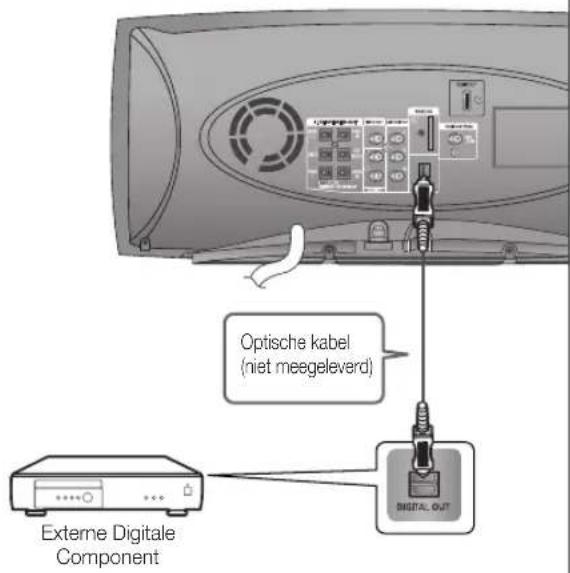

23 Geluid van externe componenten aansluiten

25 De FM-antenne aansluiten

voordat u het thuisbioscoopsYsteem gebruikt

afspelen

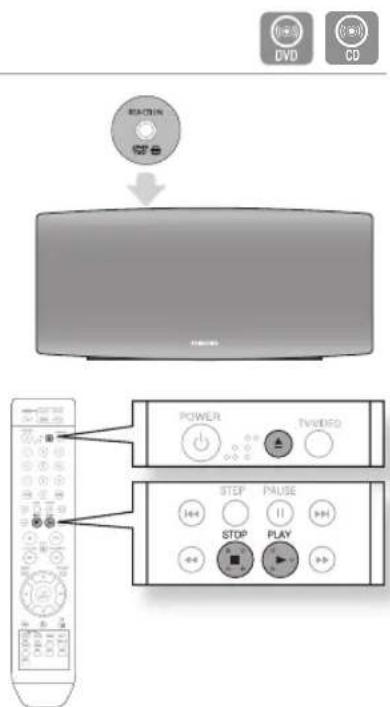

27 Schijf afspelen

28 Afspelen van MP3/WMA-CD's

29 JPEG-bestanden afspelen

30 Afspelen van DivX

32 De afspeelfunctie gebruiken

40 Mediabestanden afspelen met behulp van de USB HOST-functie

sYsteeminstellingen

42

42 De taal instellen

43 Type TV-scherm instellen

44 Kinderslot instellen (beveiligingsniveau)

44 Het wachtwoord instellen

45 De achtergrond instellen

45 Eén van de 3 achtergrondschermen kiezen

46 Afspeelmodus voor DVD-Audio-schijf

46 De luidsprekermodus instellen

47 De vertragingstijd instellen

48 De testtoon instellen

49 Audio instellen

50 De DRC-functie (compressie van dynamisch bereik) instellen

50 Instelling AV SYNC

51 Het HDMI-geluid instellen

51 Functie voor geluidsveld (DSP/EQ)

52 Dolby Pro Logic II-modus

52 Dolby Pro Logic II-effect

radio

53

53 Naar de radio luisteren

53 Zenders voorprogrammeren

handige functies

54

54 Tijdklok van slaapstand

54 De helderheid van het display aanpassen

54 Functie Mute (Geluid uitschakelen)

54 P.BASS

problemen oplossen

55

taalcodelijst

57

usb host-functie ondersteunde groep

58

58 Digitale camera

58 USB Flash Disk

58 MP3-speler

appendiX

59

59 Waarschuwingen bij gebruik en opslag van schijven

60 Specifications

VOORDAT U DE GEBRUIKSAANWIJZING LEEST

Zorg ervoor dat u de volgende zaken controleert voordat u de gebruiksaanwijzing leest.

Pictogrammen die in de gebruiksaanwijzing worden gebruikt

Pictogram	Term Omschrijving
	DVD	Dit betreft een functie die beschikbaar is voor DVD of DVD-R/DVD-RW schijven die in het beeld-modus zijn opgenomen en voltooid.
	CD	Dit betreft een functie die beschikbaar is voor een gegevens-CD (CD-R of CD-RW).
	MP3 Dit betreft	een functie die beschikbaar is voor CD-R/-RW.
	JPEG Dit betreft	een functie die beschikbaar is voor CD-R/-RW.
	DivX	Dit betreft een functie die beschikbaar is voor een MPEG4-schijf (DVD ± R/RW, CD-R of CD-RW)
	Let op	Dit betreft een situatie waarin een functie niet werkt of instellingen kunnen worden afgebroken.
	Opmerking	Dit betreft tips of instructies op de pagina, die ervoor zorgen dat iedere functie werkt.

• De instructies in deze gebruiksaanwijzing die zijn gemarkeerd met "DVD VIDEO" zijn van toepassing voor DVD-VIDEO, DVD AUDIO en DVD-R/-RW schijven die zijn opgenomen in de Video-modus en vervolgens voltooid. Als een speciaal type DVD is bedoeld, wordt dit apart aangegeven.
• Als een DVD-R/-RW schijf niet correct in de juiste DVD-videoindeling is opgenomen, kan deze niet worden afgespeeld.

Deze gebruiksaanwijzing gebruiken

1) Zorg ervoor dat u de veiligheidsinstructies leest voordat u dit apparaat gebruikt. (zie pagina 3\~4)
2) Lees Problemen oplossen als sprake is van een probleem. (zie pagina 55\~56)

Auteursrecht

© 2008 Samsung Electronics Co., Ltd.

Alle rechten voorbehouden. Niets van deze gebruiksaanwijzing mag worden gereproduceerd of gekopieerd zonder voorafgaande schriftelijke toestemming van Samsung Electronics Co., Ltd.

aan de slag

DVD (Digital Versatile Disc) biedt een fantastische beeld- en geluidskwaliteit dankzij het Dolby Digital surroundgeluid en de technologie voor MPEG-2 videocompressie. U kunt nu ook thuis genieten van superrealistische effecten. U waant zich in een bioscoop of concertzaal!

DVD-spelers en schijven zijn per regio gecodeerd. De schijf kan alleen worden afgespeeld als deze regiocodes overeenkomen. Als de codes niet overeenkomen, kan de schijf niet worden afgespeeld. Het regionummer voor deze speler staat aangegeven op het achterpaneel van de speler.

(Uw DVD-speler kan alleen DVD's afspelen die over dezelfde regiocode beschikken.)

Type schijf Merk (logo)		Opgenomen signalen	Schijfformaat Max. afspeelduur
DVD-AUDIO DVD-VIDEO		AUDIO + VIDEO	12 Cm	Ong. 240 min. (enkelzijdig)
				Ong. 480 min. (dubbelzijdig)
			8 Cm	Ong. 80 min. (enkelzijdig)
				Ong. 160 min. (dubbelzijdig)
AUDIO-CD		AUDIO	12 Cm 74 min.
			8 Cm 20 min.
DivX AUDIO + VIDEO(			12 Cm 74 min.
			8 Cm 20 min.

TYPEN SCHIJVEN DIE NIET MOGEN WORDEN GEBRUIKT

- LD's, CD-G's, CD-I's, CD-ROM's, DVD-RAM's en DVD-ROM's kunnen niet worden afgespeeld op deze speler. Als u probeert dergelijke schijven af te spelen, wordt de melding (ONGELDIG DISKFORMAAT) weergegeven op het TV-scherm.

- DVD's die u in het buitenland hebt aangeschaft, kunnen mogelijk niet worden afgespeeld op deze speler. Als u probeert dergelijke schijven af te spelen, wordt de melding (KAN DEZE DISK NIET AFSPELEN. CONTROLEER DE REGIOCODE) weergegeven op het TV-scherm.

BEVEILIGING TEGEN KOPIËREN

- Veel DVD's zijn voorzien van een kopieerbeveiliging. Daarom moet u de DVD-speler rechtstreeks op uw TV aansluiten en niet op een videorecorder. Als u het apparaat aansluit op een videorecorder ontstaat er een vervormd beeld bij DVD's met kopieerbeveiliging.

- Dit product is uitgerust met technologie ter beveiliging van het copyright. Deze technologie is beschermd door middel van bepaalde octrooien in de Verenigde Staten en andere intellectuele eigendomsrechten van Macrovision Corporation en andere rechthebbenden. Het gebruik van deze technologie ter beveiliging van het copyright moet worden geautoriseerd door Macrovision Corporation en is uitsluitend bedoeld voor thuisgebruik en voor andere beperkte weergavedoeleinden, tenzij anderszins aangegeven door Macrovision Corporation. Uit elkaar halen of opnieuw op andere wijze in elkaar zetten is verboden.

Dit product ondersteunt geen beveiligde (DRM) mediabestanden

◆ CD-R-schijven

• Afhankelijk van het opnameapparaat (CD-recorder of pc) en de toestand van de schijf, kunnen sommige CD-R-schijven mogelijk niet worden afgespeeld.
• Gebruik een CD-R-schijf van 650MB/74 minuten. Gebruik bij voorkeur geen CD-R-schijf van 700MB/80 minuten omdat deze mogelijk niet kan worden afgespeeld.
• Sommige CD-RW-schijven (herschrijfbaar) kunnen mogelijk niet worden afgespeeld.
• Alleen de CD-R's die op de juiste wijze zijn "voltooid", kunnen volledig worden afgespeeld. Als de sessie is beëindigd zonder dat de schijf is voltooid, kunt u de schijf mogelijk niet in zijn geheel afspelen.

◆ CD-R MP3-schijven

• Alleen CD-R-schijven met MP3-bestanden in ISO 9660- of Joliet-indeling kunnen worden afgespeeld.
• De bestandsnaam van MP3-bestanden mag niet langer zijn dan 8 tekens en mag geen spaties of speciale tekens (. / = +) bevatten.
• Gebruik schijven die zijn opgenomen met een compressie-/decompressiesnelheid van meer dan 128Kbps.
• Alleen bestanden met de extensie ".mp3" of ".MP3" kunnen worden afgespeeld.
• Alleen een in een doorlopende sessie beschreven multisessieschijf kan worden afgespeeld. Als er een blanco segment op de multisessieschijf staat, kan de schijf slechts tot aan het blanco segment worden afgespeeld.
• Als de schijf niet is voltooid, duurt het langer voordat het afspelen begint en worden mogelijk niet alle opgenomen bestanden afgespeeld.
• Bij bestanden in VBR-indeling (Variable Bit Rate), oftewel bestanden die zijn gecodeerd met zowel lage als hoge bitsnelheid (bijv. 32Kbps \~ 320Kbps), kan het geluid overslaan tijdens het afspelen.
• Per CD kunnen maximaal 500 mappen worden afgespeeld.
• Per CD kunnen maximaal 300 mappen worden afgespeeld.

◆ CD-R JPEG-schijven

• Alleen bestanden met de extensie ".jpg" kunnen worden afgespeeld.
• Als de schijf niet is voltooid, duurt het langer voordat het afspelen begint en worden mogelijk niet alle opgenomen bestanden afgespeeld.
• Alleen CD-R-schijven met JPEG-bestanden in ISO 9660- of Joliet-indeling kunnen worden afgespeeld.
• De bestandsnaam van JPEG-bestanden mag niet langer zijn dan 8 tekens en mag geen spaties of speciale tekens (. / = +) bevatten.
• Alleen een in een doorlopende sessie beschreven multisessieschijf kan worden afgespeeld. Als er een blanco segment op de multisessieschijf staat, kan de schijf slechts tot aan het blanco segment worden afgespeeld.
• Op één CD kunnen maximaal 9.999 afbeeldingen worden opgeslagen.
• Tijdens het afspelen van een Picture-CD van Kodak/Fuji kunnen alleen de JPEG-bestanden in de map met afbeeldingen worden afgespeeld.
• Bij andere beeldschijven dan de Picture-CD van Kodak/Fuji kan het langer duren voordat het afspelen start of kan het afspelen zelfs helemaal onmogelijk zijn.

DVD±R/RW, CD-R/RW DivX-schijven

• Omdat dit product alleen gecodeerde bestandsindelingen levert die door DivX Networks, Inc. goedgekeurd zijn, kan het gebeuren dat een door een gebruiker gecreëerd DivX-bestand niet afgespeeld wordt.
• Software-updates voor niet-ondersteunde bestandsindelingen worden niet ondersteund. (bijv. QPEL, GMC, resolutie hoger dan 800 x 600 pixels, enz.)
• Gedeelten met een hoge framesnelheid kunnen niet afgespeeld worden tijdens het afspelen van een DivX-bestand.
• Voor meer informatie over de bestandsindelingen die door DivX Networks, Inc. goedgekeurd zijn, ga naar .

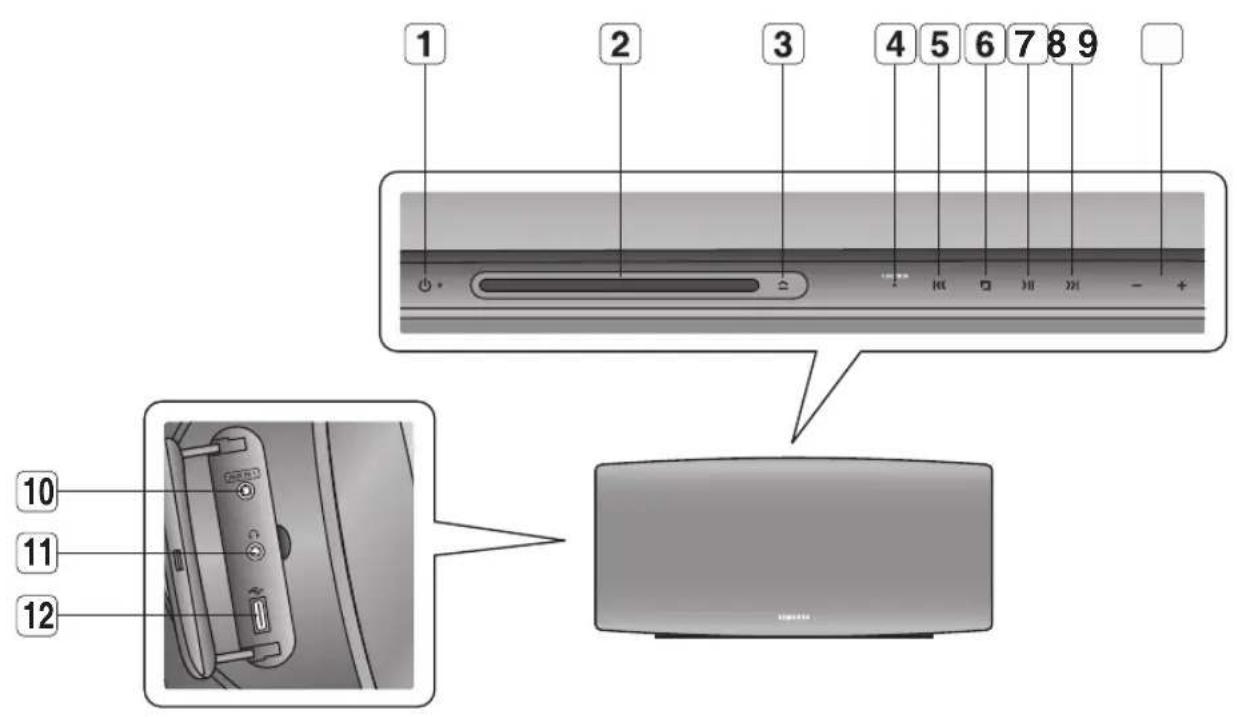

VoorPANEEL

1	SENSOR AFSTANDSBEDIENING (∅)	5	TOETS VOOR ZENDER-/CD-KEUZE (×)	9	TOETS VOLUME
2	SCHIJFLADE	6	STOP TOETS (□)	10	AUX IN 1 Aansluiting
3	EJECT-TOETS (UITWERPEN)	7	TOETS VOOR AFSPELEN/PAUZEREN (×)	11	Aansluiting voor Hoofdtelefoon
4	FUNCTIE TOETS	8	TOETS VOOR ZENDER-/CD-KEUZE (×)	12	USB-POORT

1	AANSLUITINGEN VOOR 5.1-KANAALS LUIDSPREKERUITVOER	Sluit de voor-, midden- en achterluidsprekers en de subwoofer aan.
2	VIDEO-UITGANG	Sluit het beeld-ingangen van de TV (VIDEO IN) aan op de uitgang VIDEO OUT.
3	COMPONENT VIDEO-UITGANGEN	Voor het aansluiten van een TV die is uitgerust met Component Video-ingangen.
4	TX-KAART (DRAADLOOS)	De TX-kaart maakt communicatie mogelijk tussen de hoofdeenheid en de optionele draadloze ontvanger/versterker.
5	HDMI-UITGANG	Met gebruik van de HDMI-kabel sluit u deze HDMI-uitgang aan op de HDMI-ingang van uw televisietoestel, zodat u de beste beeldkwaliteit krijgt.
6	FM-COAX-AANSLUITING (75 )	Aansluiting voor de FM-antenne.
7	EXTERNE DIGITALE INGANG OPTISCHE INGANGSCONNECTOR	Gebruik deze connector voor het aansluiten van externe apparatuur die digitale invoer ondersteunt.
8	AUX IN 2 AANSLUITINGEN	Aansluiting voor 2-kanaals analoge uitgang van een extern apparaat (bijvoorbeeld een videorecorder)
9	KOELVENTILATOR	De ventilator draait altijd wanneer het apparaat is ingeschakeld. Zorg dat er minimaal 10 cm ruimte is aan alle kanten van de ventilator wanneer het product wordt geïnstalleerd.

afstandsbediening

1	Toets DVD RECEIVER
2	Toets TV
3	Toets POWER
4	Toets Nummertoetsen (0~9)
5	Toets REMAIN
6	Toets STEP
7	Toets voor zender/cd-keuze
8	Toets VOLUME
9	Toets MENU
10	Toets AUDIO
11	Toets ☐II MODE
12	Toets TUNER MEMORY, Toets SD(standaard definitie)/HD (hoge definitie)
13	Toets ZOOM
14	Toets P.BASS
15	Toets SLEEP
16	Toets SLOW, MO/ST
17	Toets ☐II EFFECT
18	DVD Toets DVD TUNER Toets TUNER AUX Toets AUX

19	Toets PORT
20	Toets TV/VIDEO
21	Toets EJECT
22	Toets CANCEL
23	Toets PAUSE
24	Toets PLAYToets STOPToets SEARCH
25	Toets TUNING/CH
26	Toets MUTE
27	Toets RETURN
28	Toets Cursor/ENTER
29	Toets SUBTITLE
30	Toets EXIT
31	Toets INFO
32	Toets SOUND EDIT
33	Toets REPEAT
34	Toets DSP/EQ
35	Toets LOGO
36	Toets DIMMER

Batterijen plaatsen in afstandsbediening

1. Verwijder het batterijklepje in de richting van de pijl.

2. Plaats twee 1,5V AAA-batterijen en zorg er daarbij voor dat deze in de juiste richting worden geplaatst (+ en -).

3. Plaats het klepje van het batterijvakje weer terug.

Neem de onderstaande voorzorgsmaatregelen om te voorkomen dat batterijen defect raken of gaan lekken:

• Plaats de batterijen zodanig in de afstandsbediening dat de polen (+ en −) van de batterij in dezelfde richting wijzen als de markeringen in het batterijvak.
• Gebruik het juiste type batterijen. Batterijen die er hetzelfde uitzien, kunnen toch een ander voltage hebben.
  ■ Vervang altijd beide batterijen tegelijk.
  ■ Stel de batterijen niet bloot aan hitte of open vuur.

DE AFSTANDSBEDIENING INSTELLEN

Met deze afstandsbediening kunt u bepaalde functies van uw televisie uitvoeren.

Bij gebruik van de afstandsbediening voor de TV

1. Druk op de toets TV om de modus TV te selecteren.
2. Druk op de aan/uit-toets POWER om de TV in te schakelen.
3. Voer, terwijl u POWER ingedrukt houdt, de code voor uw merk TV in.

- Als er in de tabel meerdere codes worden aangegeven voor uw TV, probeert u de verschillende codes één voor één om te bepalen welke code werkt.

Voorbeeld: Voor een TV van Samsung

Gebruik, terwijl u POWER ingedrukt houdt, de cijfertoetsen om 00, 15, 16, 17 en 40 in te voeren.

1. Als de TV uit gaat zijn de instellingen voltooid.

- U kunt de toetsen TV POWER, VOLUME en CHANNEL, en de cijfertoetsen (0\~9) gebruiken.

• De afstandsbediening werkt mogelijk niet bij sommige merken TV's. Ook zijn sommige bewerkingen misschien niet mogelijk bij sommige merken TV's.
• Als u de afstandsbediening niet instelt met de code voor uw merk TV, werkt de afstandsbediening standaard op een TV van Samsung.

Bereik van de afstandsbediening

De afstandsbediening kan worden gebruikt over een afstand van ongeveer 7 meter in een rechte lijn. Ook is gebruik mogelijk onder een horizontale hoek tot 30° van de sensor voor de afstandsbediening.

Codelijst voor TV-merken

In dit gedeelte vindt u verschillende methodes om de Digital Home Theater aan te sluiten op andere externe componenten.

Voordat u het product verplaatst of installeert, zorgt u ervoor dat de stroom is uitgeschakeld en dat het netsnoer is losgekoppeld.

DE LUIDSPREKERS AANSLUITEN

Positie van de Digitaal Thuisbioscoop

Plaats de DVD-speler op een standaard of rek of installeer het apparaat onder de standaard van de TV.

De luisterpositie selecteren

De luisterpositie moet zich op een afstand van ongeveer 2,5 tot 3 keer de grootte van het TV-scherm van het televisietoestel bevinden.

Voorbeeld: Bij 32-inch TV's bedraagt de luisterpositie 2 tot 2,4m (6\~8feet)

Bij 55-inch TV's bedraagt de luisterpositie 3,5 tot 4m (11\~13feet)

Voorste luidsprekers L R

Plaats deze luidsprekers vóór uw luisterpositie, naar binnen gericht onder een hoek van ongeveer 45°, in uw richting.

Plaats de luidsprekers zodanig dat de tweeters zich op dezelfde hoogte bevinden als uw oren.

Plaats de voorkant van de voorste luidsprekers in één lijn met de voorkant van de middelste luidspreker of plaats ze een klein stukje vóór de Centrale luidspreker.

Subwoofer SW

De plaats van de subwoofer luistert niet zo nauw. U kunt deze op een willekeurige plek installeren.

Centrale luidspreker ©

Deze kunt u het beste installeren op dezelfde hoogte als de voorste luidsprekers. U kunt de Centrale luidspreker ook direct boven of onder de TV installeren.

Achterste luidsprekers SL SR

Plaats deze luidsprekers achter uw luisterpositie. Als er niet voldoende ruimte is, plaatst u deze luidsprekers tegenover elkaar. Plaats ze op een afstand van 60 tot 90cm boven uw oor en zorg ervoor dat zij iets omlaag zijn gericht.

* In tegenstelling tot de voorste luidsprekers en de middelste luidspreker, worden de achterste luidsprekers voornamelijk gebruikt voor het weergeven van geluidseffecten en er komt dus ook niet continu geluid uit.

De luidsprekers aansluiten

1. Druk de aansluitklem aan de achterkant van de luidspreker omlaag.
2. Sluit de zwarte draad aan op de zwarte aansluitklem (-) en de rode draad op de rode aansluitklem (+) en laat vervolgens de klem los.
3. Sluit de aansluitingen aan op de achterkant van het Home Theater.

- Zorg ervoor dat de kleuren van de luidsprekeraansluitingen overeenkomen met de kleuren van de connectoren.

• Laat geen kinderen met de luidsprekers spelen. Zij zouden zich kunnen verwonden als een luidspreker valt.
• Zorg er bij het aansluiten van de luidsprekerkabels voor dat de polariteit (+/-) correct is.
• Houd de luidspreker van de subwoofer buiten het bereik van kinderen om te vermijden dat kinderen hun handen of vreemde voorwerpen in het kanaal (opening) van de luidspreker van de subwoofer steken.
• Hang de subwoofer niet aan de muur met een buis.

- Als u een luidspreker in de buurt van uw TV-toestel plaatst, kunnen de kleuren op het scherm vervormd raken vanwege het magnetische veld dat wordt veroorzaakt door de luidspreker. In dat geval plaatst u de luidspreker uit de buurt van uw TV-toestel.

DE OPTIONELE DRAADLOZE ONTVANGSTVERSTERKER VERBINDEN

Om de achterste luidsprekers draadloos te verbinden, dient u aanvullend de draadloze ontvangstmodule en de TX-kaart van uw Samsung-dealer te kopen.

Als u de draadloze versterker heeft gekocht (SWA-4000)

1. Sluit de luidsprekers aan de voorzijde en in het midden alsmede de subwoofer op de hoofdunit aan, zie hiervoor bladzijden 17.

2. Als de hoofdunit uit staat, steekt u de TX-kaart in de TX-kaartverbinding (WIRELESS) aan de achterkant van de hoofdunit.

3. Houd de TX-kaart zo vast dat de schuine kant naar onder is gericht, en steek de kaart in de poort.

4. Voer de TX-kaart in als de hoofdunit uitgeschakeld is. De kaart invoeren als het aangesloten is, kan tot problemen leiden.

5. Verbind de achterste luidsprekers links en rechts met de draadloze ontvangstversterker.

6. Plaats de stroomkabel van de draadloze ontvangstversterker in het stopcontact en schakel de stroomschakelaar in.

!

- Plaats de draadloze ontvanger aan de achterkant van de luisterpositie. Als de draadloze ontvanger te dicht in de buurt van het hoofdsysteem staat, kan de geluidskwaliteit slechter worden door storing.

- Als u een apparaat zoals een magnetron, draadloze LAN-kaart-apparatuur of enig ander apparaat dat gebruik maakt van dezelfde frequentie (5,8GHz) in de buurt van het systeem gebruikt, kan de geluidskwaliteit slechter worden door storing.

- De transmissieafstand van radiogolven bedraagt ongeveer 10 meter, maar kan variëren afhankelijk van uw gebruiksomgeving. Als zich een muur van gewapend beton of metaal tussen het hoofdsysteem en de draadloze ontvanger bevindt, werkt het systeem mogelijk helemaal niet omdat de radiogolven niet door metaal heen kunnen dr

- Dit product (HT-XA100/XA100C) is compatibel met de draadloze ontvangstmodule SWA-3000.

■ Voer geen andere kaart dan de TX-kaart bestemd voor het product in. Het product zou beschadigd kunnen raken of het zou kunnen dat de kaart niet gemakkelijk verwijderd kan worden.

■ Voer de TX-kaart niet omgekeerd in of in de tegengestelde richting.

■ Voer de TX-kaart in als de hoofdunit uitgeschakeld is. Als u de kaart invoert wanneer de unit staat aangeschakeld, kan dit tot problemen leiden.

- Als de TX-kaart wordt ingestoken, wordt er geen geluid door de connectoren van de achterste luidspreker op het hoofdapparaat weergegeven.

- De antenne voor draadloze ontvangst is ingebouwd in de draadloze ontvanger. Zorg ervoor dat het apparaat niet in aanraking komt met vocht of water.

■ Voor optimale luisterprestaties moet het gebied rondom de draadloze ontvanger vrij zijn van obstakels.

- Als er geen geluid uit de achterste draadloze luidsprekers komt, schakelt u over naar de modus DVD 5.1-kanaal of Dolby Prologic II.

In de 2-kanaals modus is geen geluid te horen uit de draadloze achterste luidsprekers.

HET BEELD-UITGANG AANSLUITEN OP DE TV

Kies één van de drie methods om op een TV aan te sluiten.

METHODE 1 : HDMI

Sluit de HDMI-kabel vanuit de HDMI OUT aansluiting op het achterpaneel van de hoofdunit aan op de HDMI IN ingang op uw televisie.

METHODE 2 : Component-video

Als uw televisie is voorzien van een Component Videoingang, sluit u een componentvideokabel (niet meegeleverd) vanuit de Component Videouitgang ( P_R , P_B , en Y) aansluitingen op de achterzijde van de hoofdunit aan op de Component Videoingang aansluitingen op uw TV.

METHODE 3 : Composiet-video

Sluit de meegeleverde videokabel vanuit de VIDEO OUT aansluiting op het achterpaneel van de hoofdunit aan op de VIDEO IN ingang op uw televisie.

- Dit product maakt gebruik van de Interlace scan-modus 576i(480i) voor componentuitgang.

Als u een HDMI-kabel gebruikt om een Samsung TV op het hoofdsysteem aan te sluiten kunt u de Thuisbioscoop bedienen met de afstandsbediening van de TV. (Dit is alleen beschikbaar voor SAMSUNG TV's die Anynet+ (HDMI-CEC) ondersteunen.)

- Controleer a.u.b. het ynet^+ logo (als uw TV een ynet^+ logo heeft, wordt de Anynet+ functie ondersteund).

HDMI-autodetectiefunctie

Het beeld-uitgang van de speler wordt automatisch gewijzigd naar de HDMI-modus wanneer u een HDMI-kabel aansluit terwijl het apparaat is ingeschakeld.

• HDMI (High Definition Multimedia Interface)

HDMI is een interface waarmee video- en audiogegevens via slechts één aansluiting digitaal kunnen worden verzonden.

Door middel van HDMI verzendt de DVD-thuisbioscoop een digitaal video- en audiosignaal en wordt een helder beeld verkregen op een TV met een HDMI-ingang.

- Beschrijving HDMI-aansluiting

HDMI-aansluiting - voor beeld en digitaal geluid.

- HDMI stuurt enkel een puur digitaal signaal naar de tv.

- Als de televisie geen HDCP (High-bandwidth Digital Content Protection) ondersteunt, ziet u alleen sneeuw op het scherm.

• Waarom gebruikt Samsung wel HDMI?

Analoge tv's vereisen een analoog video/audiosignaal. Wanneer echter een DVD wordt afgespeeld, zijn de gegevens die naar een tv worden verzonden digitaal. Daarom is een digitaal-naar-analoog omzetter (in de DVD Home Cinema) of een analoog-naar-digital omzetter (in de TV) vereist. Tijdens de omzetting is beeldkwaliteit aanzienlijk minder door ruis en signaalverlies. HDMI-technologie is beter, omdat er geen D/A-omzetting nodig is en het een puur digitaal signaal is van de speler naar uw tv.

- Wat is de HDCP?

HDCP (High-bandwidth Digital Content Protection) is een kopieerbeveiligingssysteem voor dvd-inhoud die wordt uitgevoerd via HDMI. Het biedt een veilige digitale koppeling tussen een videobron (pc, dvd, etc.) en een weergaveapparaat (tv, projector, etc.). Inhoud wordt gecodeerd in het bronapparaat om niet-geautoriseerd kopieren te voorkomen.

- Wat is Anynet+?

Anynet+ is een handige functie waarmee u dit apparaat kunt bedienen vanaf een Samsung-televisie.

- Als uw Samsung-televisie is voorzien van een _ynet^+ logo, wordt de functie Anynet+ ondersteund.

- Als u de speler inschakelt en een schijf plaatst, wordt de schijf afgespeeld en wordt de televisie automatisch ingeschakeld in de HDMI-modus.

- Als u de speler inschakelt terwijl er een schijf is geplaatst en u drukt op de afspeeltoets, dan wordt de televisie direct ingeschakeld in de HDMI-modus.

HDMI-FUNCTIE

Resolutiekeuze

Met deze functie kunt u de schermresolutie voor HDMI-uitvoer selecteren.

Druk in de stopmodus op de toets SD/HD (Standard Defi nition/High Defi nition) op de afstandsbediening en houd deze ingedrukt.

- Beschikbare resoluties voor de HDMI-uitgang zijn 576p (480p), 720p, 1080i/1080p.

- SD (Standard Defi nition) staat voor een resolutie van 576p(480p) en HD (High Defi nition) voor een resolutie van 720p, 1080i/1080p.

De standaardwaarde voor de HDMI-uitgang is 576P (480P).

- Als de tv de geconfi gureerde resolutie niet ondersteunt, wordt het beeld niet correct weergegeven.

- Wanneer een HDMI-tv is aangesloten, worden samengestelde en componentvideosignalen niet doorgegeven.

- Raadpleeg de gebruiksaanwijzing van uw tv voor meer informatie over hoe u de bron voor het beeld-ingang van uw tv moet kiezen.

Dit apparaat verzendt op digitale wijze DVD-video signalen zonder deze naar analoog om te zetten. U kunt scherpere digitale beelden krijgen door het beeld aan te sluiten op de TV via een HDMI-aansluitkabel.

Anynet+ (HDMI-CEC) gebruiken

Anynet+ is een functie die u in staat stelt andere Samsung apparatuur met de afstandsbediening van uw Samsung televisie te bedienen. Anynet+ kan worden gebruikt door deze Thuisbioscoop met een HDMI-kabel op een SAMSUNG televisie aan te sluiten. Dit is alleen beschikbaar voor een SAMSUNG TV die Anynet+ ondersteunt.

1. Sluit het hoofdsysteem van de Thuisbioscoop met een HDMI-kabel aan op een Samsung TV. (Zie bladzijde 20)

2. Stel de Anynet+ functie op uw TV in. (Zie voor meer informatie de gebruiksaanwijzing van de TV.)

- U kunt de Thuisbioscoop met de afstandsbediening van de TV bedienen. (Beschikbare TV-toetsen: 📋, 🙏, 🧑, 🎥, ▲, ▼, ◀, ▶, Ⓕ) ⑨

Met Anynet+

U kunt dit apparaat bedienen, de stroom van uw TV inschakelen, of een film bekijken door op de toets Afspelen van de afstandsbediening van uw Samsung-televisie te drukken.

Als u de TV kiest

Zet de Anynet+(HDMI-CEC) aan door op de toets Anynet+ op uw tv te drukken.

- Receiver : On : U kunt via uw Thuisbioscoop geluid horen.

- Receiver : Off : U kunt via uw TV geluid horen.

Als u de BIOSCOOP kiest

Kies en stel de optie voor alle onderstaande items in.

- View TV : Als anynet+(HDMI CEC) aan staat en u selecteert TV kijken, dan schakelt het home theater automatisch naar de digitale modus.

- THEATER Menu : U kunt opties selecteren in het home theater-menu. U kunt de manier waarop het home theater de schijf afspeelt wijzigen, zoals titel, hoofdstuk en ondertitels.

- THEATER Operation : De informatie over de af te spelen schijf van de Thuisbioscoop wordt weergegeven. U kunt de manier waarop het home theater de schijf afspeelt wijzigen, zoals titel, hoofdstuk en ondertitels.

- Receiver : On : U kunt via uw Thuisbioscoop geluid horen.

- Receiver : Off : U kunt via uw TV geluid horen.

- De theaterfunctie is alleen toegankelijk wanneer u luistert naar geluidsweergave van het Home Theater via de digitale optische kabel.

AUX1 : aansluiting voor externe component/MP3-speler

Componenten zoals een MP3-speler

1. Verbind AUX IN 1 (Audio) op het Home Theater met het geluid-uitgang van de externe component/MP3-speler.
2. Druk op de AUX toets op de afstandsbediening om input te kiezen.

- U kunt ook de FUNCTIE-toets op het hoofdsysteem gebruiken.

Het springen tussen modi werkt als volgt :

AUX2 : Een externe analoge component aansluiten

Als voorbeeld: Analoge signaalcomponenten zoals een videorecorder.

1. Sluit AUX IN 2 (Audio) op de Thuisbioscoop aan op Audio Out op de externe analoge component.

- Zorg ervoor dat de juiste kleuren op elkaar zijn aangesloten.

1. Druk op de AUX toets op de afstandsbediening om input te kiezen.

- U kunt ook de FUNCTIE-toets op het hoofdsysteem gebruiken.

Het schakelen tussen modi werkt als volgt :

- U kunt de stekker van het beeld-uitgang op uw videorecorder verbinden met de TV, en de stekker van het geluid-uitgang op het beeldrecorder met dit product.

OPTISCH : Een externe digitale component aansluiten

Digitale signaalcomponenten zoals een Set-Top Box.

1. Sluit de digitale ingang (OPTICAL) aan op de digitale uitgang op de externe digitale component.
2. Druk op de AUX toets op de afstandsbediening om DIGITAL IN input te kiezen.

- U kunt ook de FUNCTIE-toets op het hoofdsysteem gebruiken.

Het schakelen tussen modi werkt als volgt :

1. Sluit de meegeleverde FM-antenne aan op de FM 75Ω coaxiale aansluiting
2. Beweeg de antennedraad langzaam in het rond totdat u een locatie vindt waar de ontvangst goed is en bevestig de draad vervolgens aan de muur of een ander stevig oppervlak.

■ Dit apparaat ontvangt geen AM-uitzendingen.

Koelventilator

De koelventilator koelt de lucht in het apparaat om oververhitting te voorkomen. Neem de volgende voorzorgsmaatregelen voor uw veiligheid.

• Controleer of de ventilatie in het apparaat goed is. Als de ventilatie slecht is, kan de temperatuur binnenin het apparaat stijgen en kan het apparaat beschadigd raken.
• Zorg ervoor dat de koelventilator of ventilatieopeningen niet zijn geblokkeerd. (Als de koelventilator of ventilatieopeningen bedekt zijn door een krant of door doek, kan het apparaat oververhit raken en kan er brand ontstaan.)

Voordat u het thuisbioscoopsysteem gebruikt

De afstandsbediening van de DVD-thuisbioscoop kan worden gebruikt om Samsung televisies te bedienen.

1. Sluit het stroomsnoer van het hoofdsysteem aan op de netvoeding.

1. Druk op de toets DVD rECEIVEr om over te schakelen naar de modus DVD ONTVANGER, teneinde de DVD-thuisbioscoop te kunnen bedienen.
2. Druk op de toets FUNCTIoN op het hoofdgedeelte of de toets DVD op de afstandsbediening om DVD/CD afspelen aan te schakelen.
3. Druk op de toets TV om de afstandsbediening in te stellen op TV-modus.
4. Druk op de toets PoWEr om uw Samsung TV aan te schakelen met deze afstandsbediening.
5. Druk op de toets TV/VIDEo om de modus VIDEO te selecteren op uw TV.

Houd de knop Knop nummer 7 van de afstandsbediening langer dan 5 seconden ingedrukt terwijl het apparaat is uitgeschakeld.

• De video-indeling is standaard ingesteld op "PAL".
• De aanduiding "NTSC" of "PAL" wordt weergegeven op het display. Druk nu kort op de knop Knop nummer 7 om een keuze te maken tussen "NTSC" en "PAL".
• Elk land heeft een eigen standaard video-indeling.
• De video-indeling van uw schijven moet overeenkomen met de video-indeling van uw TV om de schijven normaal te kunnen afspelen.

1. Leg een schijf verticaal in de opening om schijven in te voeren.

- Plaats voorzichtig een schijf in de lade, met het etiket naar boven.

1. Sluit de lade door op de toets PLAY Ⓐte drukken.

• Het afspelen begint automatisch.

Druk tijdens het afspelen op de toets STOP (■) om het afspelen te beëindigen.

- Als u éénmaal op deze toets drukt, wordt de melding weergegeven en wordt de plaats waar werd gestopt, opgeslagen in het geheugen.

Als u op de toets PLAY (▶) of op de toets ENTER drukt, wordt het afspelen hervat vanaf de plaats waar werd gestopt. (Deze functie werkt alleen bij DVD's.)

- Als u tweemaal op deze toets drukt, wordt weergegeven en als u dan opnieuw op de toets PLAY (☑drukt, wordt de schijf weer vanaf het begin afgespeeld.

Druk tijdens het afspelen op de toets PAUSE® om het afspelen tijdelijk te onderbreken.

- U kunt het afspelen hervatten door nogmaals op de toets PLAY (▶) te drukken.

- Afhankelijk van de inhoud van de schijf, kan het beginscherm er anders uitzien.

- Illegaal gemaakte opnamen kunnen niet in de speler worden afgespeeld. Anders worden de aanbevelingen van het CSS (Content Scrambling System, een soort kopieerbeveiligingssysteem) overtreden.

AFSPELEN VAN MP3/WMA-CD'S

Het is mogelijk gegevens-cd's (CD-R, CD-RW) in MP3/WMA-indeling af te spelen.

1. Voer de MP3-/WMA-schijf in.

2. Het MP3/WMA-schermmenu wordt weergegeven en het afspelen wordt gestart.

3. Hoe het menu eruitziet, is afhankelijk van de MP3/WMA-schijf.

4. WMA-DRM bestanden kunnen niet afgespeeld worden.

5. Gebruik ▲, ▼, ◀, ▶ in de modus Stop om het album te selecteren en druk vervolgens op de toets ENTER.

6. Gebruik ▲, ▼ om het nummer te selecteren.
7. Kies om het album te veranderen de ▲, ▼, ◀, ► toetsen om een ander album in de Stopmodus te kiezen, en druk vervolgens op de toets ENTER.
8. Druk op de toets STOP (■) om het afspelen te stoppen.

• Afhankelijk van de opnamemodus kunnen sommige MP3/WMA-CD's mogelijk niet worden afgespeeld.
• De inhoudsopgave van een MP3-CD varieert, afhankelijk van de indeling van het MP3/WMA-bestand dat die is opgenomen op de schijf.

U kunt als volgt een bestand in het menuscherm afspelen:

- Druk op ▲, ▼, ◀, ▶ de toets in de stopstand en selecteer het gewenste pictogram aan de bovenkant van het menu.

Pictogram voor muziekbestand : Als u alleen muziekbestanden wilt afspelen, selecteert u het pictogram

Pictogram voor afbeeldingsbestand : Als u alleen afbeeldingsbestanden wilt afspelen, selecteert u het pictogram

Pictogram voor filmbestanden : Als u alleen filmbestanden wenst te bekijken selecteert u het pictogram

Pictogram voor alle bestanden : Als u alle bestanden wilt afspelen, selecteert u het pictogram

Beelden die zijn vastgelegd met een digitale camera of camcorder, of JPEG-bestanden op een pc kunnen worden opgenomen op een cd en vervolgens worden afgespeeld met deze DVD-speler.

Functie voor draaien/spiegelen

Druk tijdens het afspelen op de cursortoetsen ▲, ▼, ◀, ►.

Oorspronkelijke afbeelding

▲ Toets : Verticaal spiegelen

Toets : 90° naar links draaien

▶ Toets : 90° naar rechts draaien
▼Toets : Horizontaal spiegelen

• De maximale resoluties die dit product ondersteunt zijn 5120 x 3480 (of 19.0 MPixel) voor standaard JPEGbestanden en 2048 x 1536 (of 3.0 MPixel) voor progressieve beeldbestanden.
• Als een JPEG-bestand wordt afgespeeld bij een HDMI-uitvoerresolutie van 720p/1080i/1080p, wordt de modus automatisch omgezet naar 576p(480p).

AFSPELEN VAN DIVX

De functies op deze pagina gelden voor het afspelen van een DivX-schijf.

Vooruit/achteruit springen

Druk tijdens het afspelen op de toets ◀◀, ▶▶.

• U kunt naar het volgende bestand gaan door op de toets te drukken als er meer dan 2 bestanden op de schijf staan.
• U kunt naar het vorige bestand gaan door op de toets te drukken als er meer dan 2 bestanden op de schijf staan.

Druk tijdens het afspelen op de toets ◀◀, ▶▶.

Om de schijf op een hogere snelheid af te spelen, drukt u op ◀◀ of ▶▶ tijdens het afspelen.

- Telkens als u op één van deze toetsen drukt, verandert de afspeelsnelheid als volgt:

2x 4x 8x 32x normaal.

Functie 5 minuten overslaan

Druk tijdens het afspelen op de toets ◀, ▶.

• De speler springt 5 minuten vooruit tijdens het afspelen als u op de toets ▶ drukt.
• De speler springt 5 minuten achteruit tijdens het afspelen als u op de toets ◀ drukt.

Audioweergave

Druk op de toets AUDIO.

• Indien er meerdere sporen op een schijf zijn, kunt u tussen deze sporen heen en terug bewegen.
• Telkens als u op deze toets drukt, wordt overgeschakeld tussen AUDIO (1/N, 2/N ...) en 📋

■ wordt weergegeven als er maar één taal op de schijf wordt ondersteund.

Weergave van ondertiteling

Druk op de toets SUBTITLE.

• Telkens als u op deze toets drukt, wordt overgeschakeld tussen SUBTITLE (1/N, 2/N ...) en SUBTITLE OFF.
• Als de schijf slechts één ondertitelingsbestand bevat, wordt dit automatisch afgespeeld.
• Zie nummer 2 (ondertitelingsfunctie) hierna voor meer details betreffende het gebruik van ondertitels met DivX-schijven.

Als de disk meer dan één ondertitelingsbestand heeft, kan het zijn dat de standaard ondertiteling niet overeenkomt met de fi lm, en zult u uw ondertiteling als volgt moeten kiezen:

1. In de Stop-modus drukt u op de ▲, ▼ toets, kiest u de gewenste ondertiteling □ op het TV-scherm, en drukt u vervolgens op de ENTER toets.

2. Als u het gewenste DivX-bestand op het TV-scherm kiest, zal de fi lm normaal worden afgespeeld.

DivX (Digital internet video express)

DivX is een videobestandsformaat ontwikkeld door Microsoft en is gebaseerd op MPEG4 compressietechnologie waarmee geluids- en videogegevens onvertraagd over Internet geleverd kunnen worden.

MPEG4 wordt gebruikt voor videocodering en MP3 voor geluidscodering, zodat de gebruikers naar een fi lm kunnen kijken die bijna dezelfde beeld- en geluidskwaliteit als een DVD heeft.

1. Ondersteunde indelingen

Dit product werkt alleen met de volgende mediaformaten. Als zowel het beeld- als het geluidsformaat niet wordt ondersteund, kunt u problemen ondervinden zoals verstoord beeld of geen geluid.

Ondersteunde video-indelingen

Indeling AVI WMV
Ondersteunde versies D	DivX3.11~DivX5.1, XviD V1/V2/V3/V7

Ondersteunde audio-indelingen

Indeling MP3 WMA AC3 DTS
Bitsnelheid 80~384kbps 56~128kbps 1	28~384kbps 1.5Mbps
Sample-frequentie	44.1khz	44.1/48khz	44.1khz

• DivX bestanden, inclusief geluids- en videobestanden, die gemaakt zijn in het DTS-formaat kunnen uitsluitend tot 6Mbps ondersteunen.
• Breedte/hoogteverhouding: hoewel de sample-frequentie van DivX 640X480 pixels (4:3) is, ondersteunt dit product tot 800X600 pixels (16:9). TV-schermresoluties die hoger zijn dan 800 worden niet ondersteund.
• Wanneer u een schijf speelt waarvan de samplefrequentie hoger is dan 48 kHz of 320 kbps, kunt u tijdens het afspelen storing in de vorm van strepen op het scherm verwachten.

2. Opnamefunctie

• U moet enige ervaring met video-extractie en –bewerking hebben om deze functie juist te kunnen gebruiken.
• Als u de ondertitelfunctie wilt gebruiken, slaat u het bestand met de ondertitels (*.smi) op onder dezelfde bestandsnaam als het DivX-mediabestand (*.avi) en in dezelfde map.

Voorbeeld Hoofdmap

Samsung_007CD1.avi

Samsung_007CD1.smi

- De bestandsnaam kan tot 60 alfanumerieke tekens of 30 Oost-Aziatische tekens (dubbelbyte tekens zoals Koreaans en Chinees) bevatten.

DE AFSPEELFUNCTIE GEBRUIKEN

Schijfi nformatie weergeven

U kunt de afspeelinformatie op de schijf weergeven op het TV-scherm. Druk op de toets INFO.

• Afhankelijk van de schijf, kan de schijfi informatie er anders uitzien.
• Afhankelijk van de schijf, kunt u ook DTS, DOLBY DIGITAL of PRO LOGIC selecteren.

wordt weergegeven op het TV-scherm.

Als dit symbool wordt weergegeven op het TV-scherm terwijl u op één of meer toetsen drukt, is de desbetreffende bewerking niet mogelijk voor de schijf die op dat moment wordt afgespeeld.

De resterende tijd controleren

Druk op de toets REMAIN.

- Met deze toets kunt u de totale en de resterende tijd controleren van de titel of het hoofdstuk dat wordt afgespeeld.

Telkens wanneer op de toets Remain wordt gedrukt

Druk op de toets ◀◀, ▶▶.

- Telkens als de toets ingedrukt wordt tijdens het afspelen, verandert de afspeelsnelheid als volgt:

Tijdens het versneld afspelen van een cd of MP3-CD, wordt het geluid alleen weergegeven bij 2x de snelheid, niet bij 4x, 8x of 32x de snelheid.

Vertraagd afspelen

Druk op de toets SLOW.

- Telkens als u op deze toets drukt tijdens het afspelen, verandert de afspeelsnelheid als volgt:

■ Tijdens langzaam afspelen hoort u geen geluid.
■ Vertraagd achteruit afspelen werkt niet bij DivX.

Scènes/muzieknummers overslaan

Druk op de toets I◄◄, ►►I.

• Telkens als u tijdens weergave op de toets drukt, wordt het vorige of volgende hoofdstuk, track of bestand afgespeeld.
• U kunt hierbij geen hoofdstukken overslaan.

Herhaald afspelen

Met herhaald afspelen kunt u een hoofdstuk, titel, track (muzieknummer) of directory (MP3-bestand) een aantal keren achter elkaar afspelen.

Druk op de toets REPEAT.

- Telkens als u op deze toets drukt tijdens het afspelen, verandert de modus voor herhaald afspelen als volgt:

REPEAT : CHAPTER → REPEAT : TITLE → REPEAT : OFF

CHAPTER : Het geselecteerde hoofdstuk wordt een aantal keren achter elkaar afgespeeld.

TITLE : De geselecteerde titel wordt een aantal keren achter elkaar afgespeeld.

GROUP : De geselecteerde groep wordt een aantal keren achter elkaar afgespeeld.

RANDOM : Tracks worden in willekeurige volgorde afgespeeld. (Hierbij kan een track die al een keer is afgespeeld, worden herhaald.)

TRACK : De geselecteerde track wordt een aantal keren achter elkaar afgespeeld.

DIR : Alle tracks in de geselecteerde map worden een aantal keren achter elkaar afgespeeld.

DISC : De hele schijf wordt een aantal keren achter elkaar afgespeeld.

OFF : Hiermee wordt herhaald afspelen geannuleerd.

Een modus voor herhaald afspelen selecteren op het scherm met schijfi informatie.

1. Druk tweemaal op de toets INFO.
2. Druk op de cursurtoets ▶ om naar de aanduiding voor AFSPELEN HERHALEN (de gaan.
3. Druk op de cursurtoets ▼ om de gewenste modus voor herhaald afspelen te selecteren.

- Om een ander album of nummer te kiezen herhaalt u Stappen 2 en 3 hierboven.

1. Druk op de toets ENTER.

- Bij DivX, MP3 en JPEG schijven kunt u Repeat Play (afspelen herhalen) uit het scherm met informatieweergave niet aankiezen.

Herhaald afspelen A-B

U kunt een geselecteerd gedeelte van een DVD meerdere malen achter elkaar afspelen.

1. Druk tweemaal op de toets INFO.
2. Druk op de cursurtoets ▶ om naar de aanduiding voor AFSPELEN HERHALEN (de gaan.
3. Druk op de toets ▲, ▼ om A- te selecteren en druk vervolgens op de toets ENTER.
4. Als u op de toets ENTER drukt, wordt de geselecteerde positie opgeslagen in het geheugen.
5. Druk op ENTER aan het einde van het gewenste segment.
6. Het gemarkeerde segment wordt meerdere malen afgespeeld.

U kunt de normale weergave hervatten door op de cursortoetsen ▲, ▼ te drukken om ⬇ OFF te selecteren.

■ De A-B Repeat functie werkt niet met DivX, MP3 of JEPG schijven.

Functie Step

Druk op de toets STEP.

- Het beeld gaat één frame vooruit telkens als u tijdens het afspelen op deze toets drukt.

■ U hoort geen geluid als u met de STEP-toets afspeelt.

Functie voor gezichtshoek

Met deze functie kunt u dezelfde scène vanuit verschillende gezichtshoeken bekijken.

1. Druk op de toets INFO.

2. Druk op de cursurtoets ▶ om naar de aanduiding voor GEZICHTSHOEK ( )e gaan.

3. Druk op de cursortoetsen ▲, ▼ of cijfertoetsen om de gewenste gezichtshoek te selecteren.

- De functie voor de gezichtshoek werkt alleen bij schijven met opnames vanuit meerdere gezichtshoeken.

- De functie voor de gezichtshoek werkt alleen bij schijven met opnames vanuit meerdere gezichtshoeken.

Zoomfunctie (scherm vergroten)

Met deze functie kunt u een bepaald deel van het weergegeven beeld vergroten.

1. Druk op de toets ZOOM.

2. Druk op de cursurtoets ▶ om naar de aanduiding voor GEZICHTSHOEK (je gaan.

3. Druk op de toets ENTER.

- Telkens als u op deze toets drukt, verandert de zoomwaarde als volgt:

ZOOM X 1.5 → ZOOM X 2 → ZOOM X 3 → ZOOM OFF

Sommige DVD-Audio's bevatten een extra 'bonusgroep' die alleen toegankelijk is via een codenummer van vier cijfers. Nadere informatie en het codenummer kunt u vinden op de verpakking van de schijf.

Als u een DVD-Audio afspeelt die een bonusgroep bevat, wordt automatisch het invoerscherm voor het codenummer weergegeven.

- Als u de schijf uitwerpt, het apparaat uitschakelt of de stekker van de speler uit het stopcontact haalt, moet u het codenummer opnieuw invoeren.

Navigeren tussen pagina's

Druk tijdens het afspelen op de toets V, ∧ op de afstandsbediening.

• U kunt het gewenste beeld selecteren van een DVD-AUDIO met stilstaande beelden.
• Bij sommige schijven kunt u mogelijk geen beelden selecteren, afhankelijk van hoe de schijf is gemaakt.

Functie voor selecteren van audiotaal

1. Druk tweemaal op de toets INFO.
2. Druk op de cursortoetsen ▲, ▼ of cijfertoetsen om de gewenste audiotaal te selecteren.

- Afhankelijk van het aantal talen op een DVD, wordt telkens wanneer u op deze toets drukt een andere audiotaal (ENGELS, SPAANS, FRANS, enz.) geselecteerd.

■ U kunt deze functie ook bedienen door te drukken op de AUDIO-toetsen op de afstandsbediening.
- Afhankelijk van de schijf kan het voorkomen dat de taalfuncties niet beschikbaar zijn.

Functie voor selecteren van ondertitelingstaal

1. Druk tweemaal op de toets INFO.
2. Druk op de cursurtoets ▶ om naar de aanduiding voor SUBTITLE (lie gaan.
3. Druk op de cursurtoets ▼ of cijfertoetsen om de gewenste ondertitelingstaal te selecteren.

EN 01/03 → SP 02/03 → FR 03/03 → OFF/03 → EN 01/03

• Om deze functie te gebruiken kunt u ook de toets SUBTITLE op de afstandsbediening indrukken.
• Afhankelijk van de schijf, is het mogelijk dat de functies Ondertiteling en Audiotaal niet beschikbaar zijn.

Rechtstreeks naar een scène/nummer gaan

1. Druk op de toets INFO.
2. Druk op de cursortoetsen ▲, ▼ of cijfertoetsen om de gewenste titel/track (de selecteren en druk vervolgens op de toets ENTER.
3. Druk op de cursortoetsen ◀, ▶ om naar de aanduiding voor Hoofdstuk (he gaan.
4. Druk op de cursortoetsen ▲, ▼ of cijfertoetsen om de gewenste hoofdstuk te selecteren en druk vervolgens op de toets ENTER.
5. Druk op de cursortoetsen ◀, ▶ om naar de tijdweergave ( )te gaan.
6. Druk op de cijfertoetsen om de gewenste tijdstip te selecteren en druk vervolgens op de toets ENTER.

Druk op de cijfertoetsen.

• Het geselecteerde bestand wordt afgespeeld.
• Tijdens het afspelen van een MP3- of JPEG-schijf kunt u geen gebruik maken van ▲, ▼ om naar een map te gaan.

U kunt een map verplaatsen door achtereenvolgens op de toets STOP (☐) en op ▲, ▼ te drukken.

U kunt de afstandsbediening gebruiken ◀◀, ▶▶ I om rechtstreeks naar de gewenste titel of track of naar het gewenste hoofdstuk te gaan.
- Afhankelijk van de schijf, kunt u mogelijk niet naar de geselecteerde titel of naar het geselecteerde tijdstip gaan.

Menu Disc gebruiken

U kunt de menu's gebruiken voor audiotaal, ondertitelingstaal, profi el, enz.

De inhoud van het menu DVD verschilt van schijf tot schijf.

1. Druk in de modus Stop op de toets MENU.
2. Druk op de cursortoetsen ▲, ▼ om naar te gaan en druk vervolgens op de toets ENTER.

3. Wanneer u een menu selecteert dat niet wordt ondersteund door de schijf, wordt de melding (Dit menu wordt niet ondersteund) weergegeven op het scherm.

4. Druk op de cursortoetsen ▲, ▼, ◀, ▶ om de gewenste item te selecteren.

5. Druk op de toets ENTER.

Druk op de toets EXIT om het instellingenscherm te verlaten.

- De weergave van het schijfmenu kan verschillen afhankelijk van de schijf.

Het menu Title gebruiken

Bij DVD's die meerdere titels bevatten, kunt u de titel van elke fi lm bekijken. Bij sommige schijven is deze functie mogelijk niet beschikbaar.

1. Druk in de modus Stop op de toets MENU.
2. Druk op de cursortoetsen ▲, ▼ om naar
