Type product	Ontvanger (receiver)
Merk	Marquant
Model	MCA-4300
Afmetingen (B x H x D)	430 x 100 x 300 mm
Gewicht	3,5 kg
Voeding	230V ~ 50Hz
Vermogen	100 W per kanaal (4 Ohm)
Frequentiebereik tuner	FM 87,5 - 108 MHz
Aantal ingangen	4x audio (RCA), 1x optisch, 1x coaxiaal
Uitgangen	2x luidspreker, 1x subwoofer, 1x hoofdtelefoon
Functies	AM/FM-radio, Bluetooth, USB-audio, afstandsbediening
Geluidsregeling	Bass, treble, balance, loudness
Display	LED-scherm met frequentie en status
Reinigen	Gebruik een droge, zachte doek. Geen vloeistoffen.
Veiligheid	Plaats in een goed geventileerde ruimte; niet in de buurt van water.
Onderdelen	Neem contact op met Marquant voor reserveonderdelen.
Reparatie	Laat reparaties alleen uitvoeren door een gekwalificeerde technicus.
Inhoud verpakking	Ontvanger, afstandsbediening, batterijen, antenne, netsnoer

Veelgestelde vragen - MCA-4300 Marquant

Hoe sluit ik de luidsprekers aan?

Sluit de luidsprekerkabels aan op de luidsprekeruitgangen aan de achterzijde. Zorg dat de polariteit (+/-) overeenkomt.

Kan ik muziek streamen via Bluetooth?

Ja, activeer Bluetooth op uw telefoon en selecteer 'Marquant MCA-4300' in de lijst met apparaten.

Hoe stel ik de FM-radio in?

Druk op de FM-knop en gebruik de afstemknoppen om zenders te zoeken. U kunt ook automatisch zoeken via de SCAN-functie.

Wat moet ik doen als er geen geluid is?

Controleer of de stroom is ingeschakeld, het volume niet gedempt staat en de juiste ingang is geselecteerd. Test ook of de luidsprekerkabels goed zijn aangesloten.

Hoe reset ik de ontvanger?

Schakel het apparaat uit, wacht 10 seconden en schakel het weer in. Gebruik de RESET-knop op de achterzijde voor een volledige reset.

Kan ik een USB-stick aansluiten?

Ja, steek de USB-stick in de USB-poort aan de voorzijde. Het apparaat speelt MP3-bestanden af.

Wat doet de 'Loudness'-knop?

De Loudness-functie verhoogt de bas- en hoge tonen bij laag volume, zodat het geluid voller klinkt.

Hoe programmeer ik een radiozender?

Stem de gewenste zender af en houd de MEM-knop ingedrukt. Kies een voorkeursnummer en druk nogmaals op MEM om op te slaan.

Het display toont 'PROTECT'. Wat nu?

Dit duidt op een beveiligingsprobleem, zoals kortsluiting of oververhitting. Schakel het apparaat uit, controleer de luidsprekerverbindingen en laat het afkoelen.

Waar kan ik de handleiding downloaden?

Bezoek notice-facile.com en zoek op 'Marquant MCA-4300' om de handleiding in PDF-formaat te downloaden.

GEBRUIKSAANWIJZING MCA-4300 Marquant

Schroef de booster stevig op de door u gekozen locatie, en zorg voor voldoende koeling.

MONTAGE

1. Plaats de versterker op een plaats in de auto met voldoende koeling, en een stevige ondergrond.
2. Zorg dat de bereikbaarheid van de zekeringen en afregel potmeters optimaal zijn na montage.
3. Om massa verschillen tegen te gaan, dienen de massa draden (-12v) aan dezelfde massa te liggen als die van de autoradio. Indien dit niet gebeurt, kunnen ruis en motor storingen in het geluid ontstaan.
4. Indien mogelijk is het verstandig de versterker door een professionele inbouwstation te laten inbouwen, vooral indien er meerdere speakers of brugschakelingen worden gebruikt.

VOEDING (Power)

1.

Deze versterker beschikt over een elektronische aan/uit schakelaar waardoor deze universeel is te gebruiken bij autoradio's met en zonder elektrische schakeldraad. Sluit de elektrische antenne voeding van de autoradio aan op de "REM" aansluiting van de versterker. (Meestal de gele draad van uw autoradio)

2.

Sluit de rode + 12V draad altijd aan op de plus aansluitklem (B+), en zwarte -12V massa op de aansluitklem (GND). Let op dat u aansluit draden gebruikt met minimaal 0,75mm kern vanwege het hoge stroom bij hoog volume.

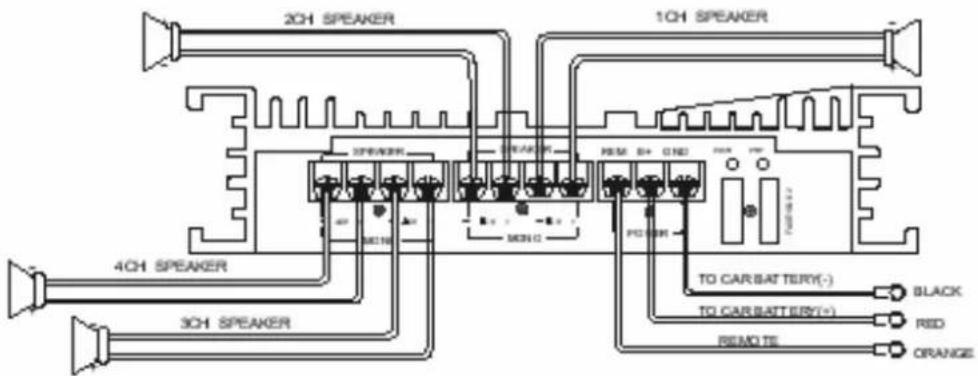

AANSLUITSCHEMA VOEDING

WAARSCHUWING

Dit apparaat heeft een ingebouwde thermische beveiliging tegen overbelasting en kortsluiting en verkeerd aansluiten. Indien de beschreven situatie zich voordoet, zal de waarschuwing oplichten.

Stereo 4 kanaal aansluiting

Stereo 2 kanaal brug-aansluiting

Deze versterker kunt u op 2 manieren aansluiten.

De 4 Kanaal aansluiting houdt in dat u 4 kanalen normaal aansluit op de uitgangen 1CH, 2CH, 3CH en 4CH. Zet vervolgens de cross-over en de LPF en HPF schakelaars in de gewenste stand.

De Stereo 2 kanaal aansluiting wordt als brugschakeling aangesloten, en beschikt u dan over het dubbele uitgangsvermogen. Let bij deze schakeling wel op dat uw luidsprekers dit vermogen aankunnen.

Tevens waarschuwen wij ervoor dat bij verkeerd aansluiten geen aanspraak op de garantie gedaan kan worden.

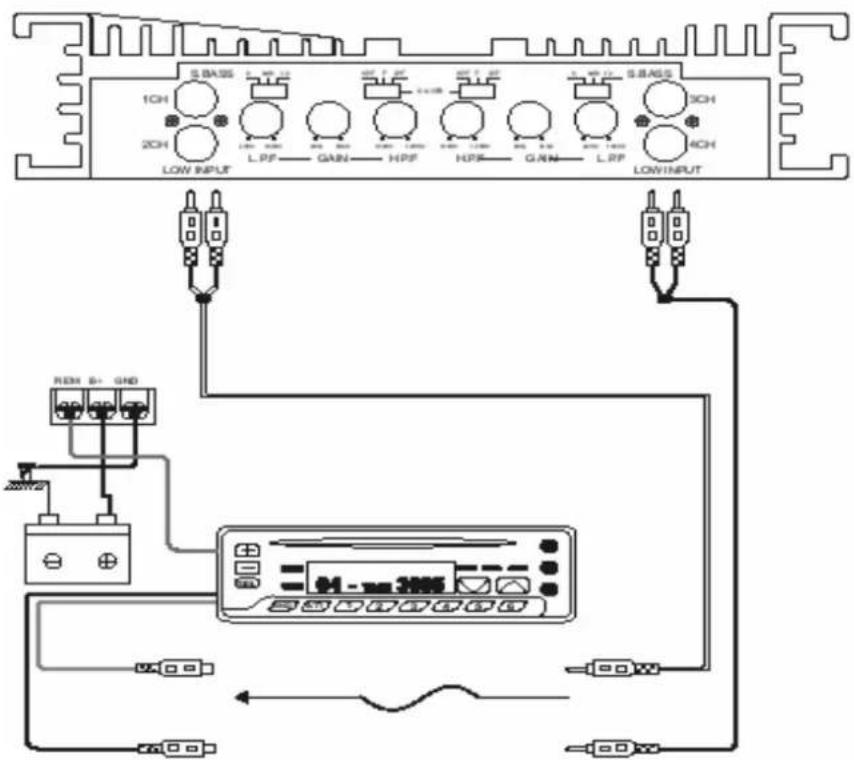

AANSLUITSCHEMA INGANGEN

Voor het aansluiten van een signaal bron, gebruikt u bij voorkeur de tulp uitgangen van uw autoradio. (1)

Deze kunt u alle 4 per kanaal aansluiten(indien uw radio over 4 RCA pluggen beschikt), zodat u alle ingangen kunt gebruiken. Indien uw autoradio enkel over 2 tulp RCA uitgangen beschikt, kunt u deze eventueel parallel schakelen met een speciale RCA adapter. Zie voor details de tekening.

Het kan voorkomen dat uw autoradio helemaal niet over tulp RCA uitgangen beschikt, waardoor u bent aangewezen om de luidspreker uitgangen van de autoradio te gebruiken.

I.V.M. de lastige en risicovolle aansluiting, verdient het de voorkeur om een radio met tulp uitgangen te gebruiken. Het recht op garantie kan vervallen indien er via de autoradio luidsprekers wordt aangesloten. Het verdient in dit geval de aanbeveling om de installatie door een erkend inbouwstation te laten aansluiten.

AFREGELING EN BEDIENING

Gain = Niveau regelaar van de ingangen, om deze gelijk te stellen aan het volume van de autoradio LPF = Laagdoorlaat filter voor het dempen van 12dB/octaaf tussen 40Hz tot 15kHz HPF = Hoogdoorlaatfilter voor het dempen van 12dB/octaaf tussen 120Hz tot 1200Hz

Gebruik deze schakelaars afhankelijk van uw wensen en aangesloten luidsprekers.
