GEBRUIKSAANWIJZING TNR-50 TANGENT
Bedieningshandleiding
TNR-50 FM/AM tuner
Uitrusting en toebehoren
1 x TNR-50
2 1 x Afstandsbediening
3 2 x Batterijen (optioneel)
4 1 x FM-antenne (optioneel)
5 1 x Bedieningshandleiding
1
Deze bedieningshandleiding bevat alles wat u over uw Tangent TNR-50 dient te weten. Lees deze handleiding zorgvuldig voordat u het apparaat in gebruik neemt!
UITRUSTING EN TOEBEHOREN
Uitrusting en toebehoren 01
INHOUD
Inhoud 02
VEILIGHEIDSMAATREGELEN
Veiligheidsmaatregelen 03
BELANGRIJKE VEILIGHEIDSAANWIJZINGEN
Belangrijke veiligheidsaanwijzingen 04
BELANGRIJKE INFORMATIE
Belangrijke informatie 06
SYSTEEMAANSLUITING
Op het voedingsnet aansluiten 07
AFSTANDSBEDIENING
Batterijen plaatsen 08
Afstandsbediening gebruiken 08
Afstandsbediening 09
FRONTPANEEL EN AANSLUITINGEN
Frontpaneel 10
Aansluitingen 11
SYSTEEMAANSLUITING
Overzicht audioaansluitingen
12
ANTENNE INSTELLEN
Antenne instellen 13
BEDIENING EN FUNCTIES

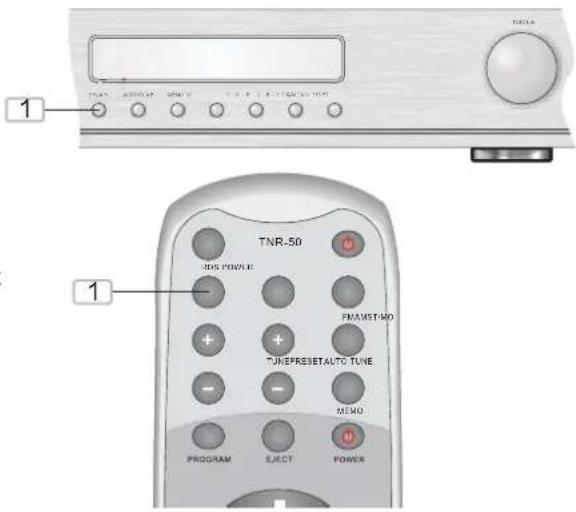

ON, OFF en standby 14
RDS en FM/AM 14
Tuning 15
Vooraf gemaakte instellingen selecteren 16
Stereo en mono 16
Terugzetten 16
FOUTEN OPSPOREN
Fouten opsporen 17
TECHNISCHE GEGEVENS
Een driehoek met een bliksem moet aandacht van de gebruiker vestigen op het feit dat er een niet geïsoleerde "gevaarlijke spanning" in de kast is die zó sterk kan zijn dat er gevaar is voor elektrische schokken.
Een driehoek met een uitroepteken moet aandacht van de gebruiker vestigen op het feit dat er belangrijke gebruiks- en onderhoudsaanwijzingen in de bijgevoegde handleiding staan die u dient te lezen.
Symbool voor KLASSE II (dubbele isolatie)
WAARSCHUWING:OM HET RISICO VOOR BRAND EN ELEKTRISCHE SCHOKKEN TE
MINIMALISEREN MAG HET APPARAAT NIET AAN REGEN OF VOCHT BLOOTGESTELD WORDEN. DE KAST MAG NIET GEOPEND WORDEN OMDAT ER IN DE KAST GEVAARLIJKE HOOGSPANNING IS. VAKBEKWAME TECHNICI ZIJN DE ENIGEN DIE REPARATIE EN SERVICE MOGEN UITVOEREN.
VOORZICHTIG:
Indien de stekker op de stroomkabel moet worden vervangen, is het belangrijk dat de nieuwe stekker precies overeenkomt met de oude of dat de nieuwe stekker door de producent aanbevolen is.
OM ELEKTRISCHE SCHOKKEN TE VERMIJDEN IS HET BELANGRIJK DAT DE STEKKER CORRECT IN HET STOPCONTACT GEZET WORDT.
WAARSCHUWING: HET IS BELANGRIJK DAT U DE AANWIJZINGEN IN DEZE HANDLEIDING EN DE AANWIJZINGEN OP HET APPARAAT ZELF NALEEFT. BEWAAR DEZE HANDLEIDING VOOR EVT. TOEKOMSTIG GEBRUIK.
Dit apparaat is ontwikkeld en geproduceerd met om een optimale veiligheid voor de gebruiker te verkrijgen. Verkeerd gebruik van het apparaat kan tot elektrische schokken of brand leiden. Dit apparaat bevat ingebouwde beveiligingsapparatuur dat de gebruiker zal beschermen als onderstaande handelwijze gevolgd wordt tijdens installatie, gebruik en reparatie. Dit apparaat is volledig elektronisch en bevat geen delen die de gebruiker kan repareren.
DE KAST MAG NIET WORDEN VERWIJDERD AANGEZIEN ER DAN RISICO ONTSTAAT VOOR GEVAARLIJKE SPANNING. ALLEEN VAKKUNDIGE TECHNICI MOGEN DIT APPARAAT REPAREREN.
Lees de handleiding
Lees na het uitpakken van het apparaat de handleiding zorgvuldig door en volg alle aanwijzingen.
Stroombronnen
Voor dit apparaat mag alleen het op het merkplaatje aangegeven type stroombron worden gebruikt. Als u niet zeker bent van de stroombron bij u thuis, kunt u de handelaar of de plaatselijke elektriciteitsmaatschappij vragen. Voor producten waarbij batterijen of een andere stroombron gebruikt worden, wordt naar de gebruikshandleiding verwezen.
Aarden of polariseren
Indien u de stekker niet helemaal in het stopcontact kunt zetten, of als de stekker nog niet past, mag het apparaat niet gebruikt worden in het land waar u verblijft.
Ventilatie
De spleten en openingen in de kast zorgen voor ventilatie en een betrouwbare functie. Ze voorkomen ook oververhitting van het apparaat. Deze openingen mogen niet geblokkeerd of afgedekt worden. De openingen mogen nooit geblokkeerd worden door het apparaat bv. op een bed, een bank, een tapijt of soortelijke onderlaag te plaatsen.
Verwarming
Het apparaat man niet dicht bij warmte producerende bronnen zoals radiatoren, luchtkleppen, fornuizen of andere voorwerpen (hieronder versterkers) geplaatst worden.
Water en vocht
Het apparaat mag niet dicht bij water gebruikt worden, zoals bv. badkuip, wastafel, gootsteen of afwasbak, en ook niet in een vochtige kelder of dicht bij een zwembad, enz.
Reiniging
Haal de stekker uit het contact voor u met schoonmaken begint. Gebruik geen reinigingsmiddelen die vloeibaar zijn of aërosol bevatten. Gebruik een droge stofdoek.
Stroomkabels
De kabels moeten zó gevoerd worden dat ze niet betreden worden en niet beklemd raken door dingen die erop of ernaast gezet worden. Dit is met name belangrijk in de buurt van stopcontacten, stekkerdozen en de uitgangen van het apparaat.
Overbelasting
Zorg ervoor dat stopcontacten, verlengsnoeren en complete stekkerdozen niet overbelast worden, aangezien dit brand of elektrische schokken kan veroorzaken.
Blikseminslag
Haal als extra bescherming tijdens onweer of perioden waar het apparaat gedurende langere tijd niet gebruikt wordt de stekker uit het stopcontact. Dit zal beschadiging van het apparaat door blikseminslag of spanningsgolven voorkomen.
Indringen van voorwerpen of vloeistof
Er mogen nooit voorwerpen door de openingen in het apparaat gestoken worden aangezien ze gevaarlijke spanningspunten of kortsluitdelen kunnen aanraken en brand of elektrische schokken veroorzaken. Er mag geen vloeistof op de versterker gemorst worden.
Toebehoren
Het apparaat mag niet op een onstabiele onderlaag, zoals een wagen, frame, driepoot, plank of tafel staan. Het apparaat kan Omvallen en daardoor letsel berokkenen aan kinderen of volwassenen en het apparaat als zodanig beschadig
Er mag alleen een wagen, frame, driepoot, plank of tafel gebruikt worden als deze zeer stabiel zijn of samen met het apparaat verkocht zijn. Het apparaat moet in overeenstemming met de aanwijzingen van de producent gemonteerd worden met behulp van montagehulpstukken die de producent aanbeveelt. Als het apparaat op een rijwagen geplaatst is, moet deze met voorzichtigheid verplaatst worden. Snel stoppen, onnodige krachtinspanning en onregelmatige onderlagen kunnen ertoe leiden dat de wagen omkiept.
Belasten
Leg geen voorwerpen op het apparaat en ga er niet op staan. De voorwerpen kunnen omvallen en daardoor letsel berokkenen aan kinderen of volwassenen en het apparaat als zodanig kan beschadigd worden.
Beschadiging
Haal de stekker uit het stopcontact en neemt contact op met een vakman indien:
A) de stroomkabel of stekker beschadigd is,
B) er vloeistof op het apparaat geknoeid is of als er voorwerpen in het apparaat gevallen zijn,
C) het apparaat aan regen of water blootgesteld is geweest,
D) het apparaat niet normaal functioneert nadat de gebruikshandleiding gevolgd is.
De instellingen die mogen worden uitgevoerd, staan in de gebruikshandleiding beschreven. Verkeerde installatie kan tot beschadigingen leiden en het kan voor een vakman vaak moeilijk zijn op het apparaat weer normaal te laten functioneren,
E) het apparaat is gevallen of op een andere manier beschadigd is,
F) er een markante verandering in het functioneren van het apparaat is. Dan is er behoefte aan service.
Service
Probeer niet zelf service op het apparaat uit te voeren omdat men zich door de kast te openen of te verwijderen aan gevaarlijke spanning of dergelijke blootstelt. Alle service dient door een vakkundige monteur te worden uitgevoerd.
Reservedelen
Indien er behoefte is aan reservedelen, dient men ervoor te zorgen dat de servicemonteur de reservedelen gebruikt die door de producent zijn vermeldt, en dat ze dezelfde eigenschappen als de originele delen bezitten. Niet goedgekeurde reservedelen kunnen tot brand, elektrische schokken of dergelijke leiden.
Veiligheidscontrole
Nadat de service of reparatie van de versterker uitgevoerd is, moet men de servicemonteur vragen een veiligheidscontrole uit te voeren zodat u zeker weet dat het apparaat bedrijfsklaar is.
Hanteringsaanwijzingen
■ De panelen op de boven- en achterzijde kunnen na langdurig gebruik warm worden. Dit is geen fout in de werking.
■ Het apparaat dient uitgezet te worden als het niet in gebruik is.
Bescherm de stroomkabel
Volg onderstaande aanwijzingen om afwijkende werking, elektrische schokken, brand of persoonlijk letsel te vermijden:
■ hou de stekker goed vast als u hem in het stopcontact steekt,
■ vermijd voorwerpen die warmte produceren,
■ zet niets bovenop de kabel,
■ repareer of wijzig de kabel niet.
Plaatsing
Het apparaat mag niet op de volgende plekken
■ geplaatst worden:
in zonlicht, dicht bij een warmteproducerend
■ voorwerp of in een gesloten wagen, in hoge temperaturen (40°C of meer) of hoge
■ vochtigheid (90% of meer),
vuile plaatsen, aangezien sommige van de delen
hierdoor beschadigd kunnen worden.
Steek nooit uw vingers of voorwerpen in het apparaat
■ Het is gevaarlijk de inwendige delen aan te raken omdat dit schade kan berokkenen aan personen en zaken. Open de kast niet.
■ Er mogen geen vreemde voorwerpen in het apparaat gelegd worden.
Storingen
Als het apparaat dicht bij de tv, radio of video staat, kan dit tot een verslechterde kwaliteit van beeld en geluid leiden. Als dit het geval is, moet het apparaat van de tv, radio of video verwijderd worden.
Condens
Condens kan in de volgende gevallen ontstaan:
■ als het apparaat direct van een koude naar een warme plek verplaatst wordt,
■ als het apparaat gebruikt wordt in een ruimte waar de radiator net aangezet is, of een plek waar de koude lucht van de airco direct op het apparaat blaast,
■ als het apparaat 's zomers in een warme en vochtige ruimte gebruikt wordt vlak nadat het uit een ruimte gehaald wordt waar de airco aanstaat,
■ als er stoom of vocht in de ruimte is.
Als er sprake is van condens, zal het apparaat niet correct werken. Zet het apparaat uit. Haal de stekker uit het stopcontact en laat het 2-3 uur staan. Daarna zal het apparaat op temperatuur zijn en de aanwezige condens verdwenen zijn.

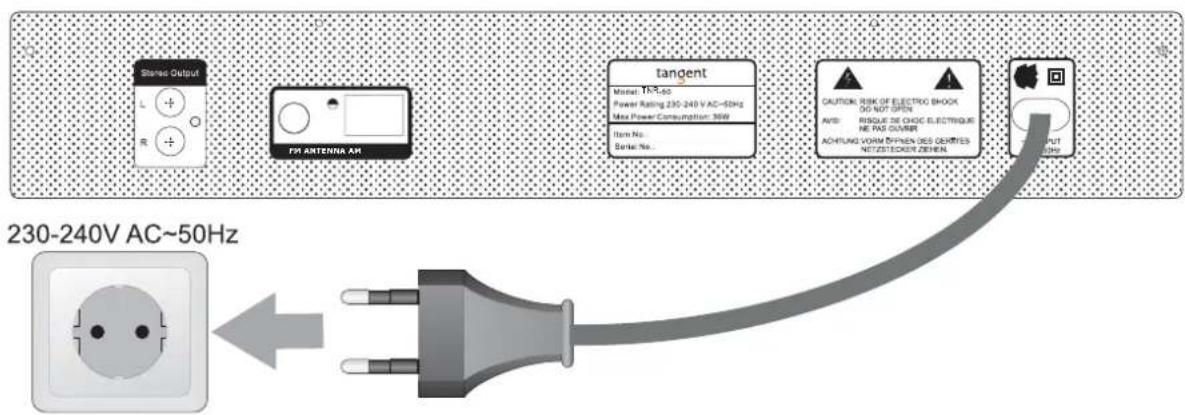

Op het voedingsnet aansluiten
De stroom mag niet ingeschakeld worden voordat alle
systeemaansluitingen correct uitgevoerd zijn.
Controleer dat alle aansluitingen correct uitgevoerd zijn voordat u de stroom aansluit.
Controleer dat de netspanning 230-240V AC\~50Hz is voordat u de stroom aansluit.
Op het voedingsnet aansluiten
Controleer voordat u de netstekker in het contact steekt, dat alle andere systeemaansluitingen correct uitgevoerd en veilig zijn.
Steek daarna de netstekker in een geschikt stopcontact.
Als het apparaat in het buitenland gebruikt moet worden, heeft u eventueel een adapter nodig.
Batterijen plaatsen
1 Verwijder het deksel zoals getoond op de afbeelding.
2 Breng twee AAA/R03/UM4 batterijen aan. Zorg ervoor dat de polen de juiste kant uitwijzen (zie markering op de bodem).
3 Zet het deksel weer terug.
- Gebruik geen oude en nieuwe batterijen samen en ook geen verschillende batterijtypen.
- Haal de batterijen uit de afstandsbediening als deze gedurende een langere periode niet gebruikt wordt.

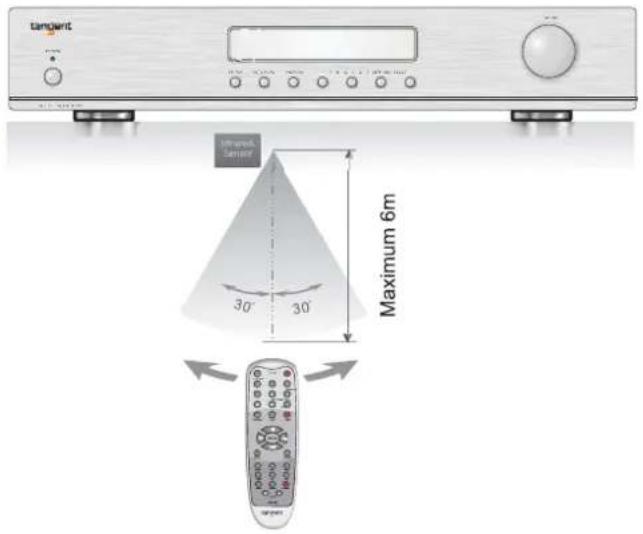

Afstandsbediening gebruiken
Richt de afstandsbediening op het frontpaneel van het apparaat. Als het afstandsbedieningsignaal ontvangen wordt, zal het apparaat in overeenstemming hiermee reageren. De afstandsbediening werkt binnen een radius van ca. 6 m.
- Als het apparaat aan sterke lichtbronnen blootgesteld wordt, kunnen er fouten optreden tijdens het gebruik van de afstandsbediening.
- Er kunnen fouten optreden als er andere afstandsbedieningen in de buurt van het apparaat gebruikt worden.
- Leg geen voorwerpen over de afstandsbediening omdat de batterijen kunnen ontladen als er constant op een toets gedrukt wordt.
- Er mogen geen grotere voorwerpen tussen de afstandsbediening en het apparaat zijn.
- Het apparaat mag niet bediend worden achter gekleurde glazen ruiten aangezien dit de maximale reikwijdte van de afstandsbediening zal verminderen.

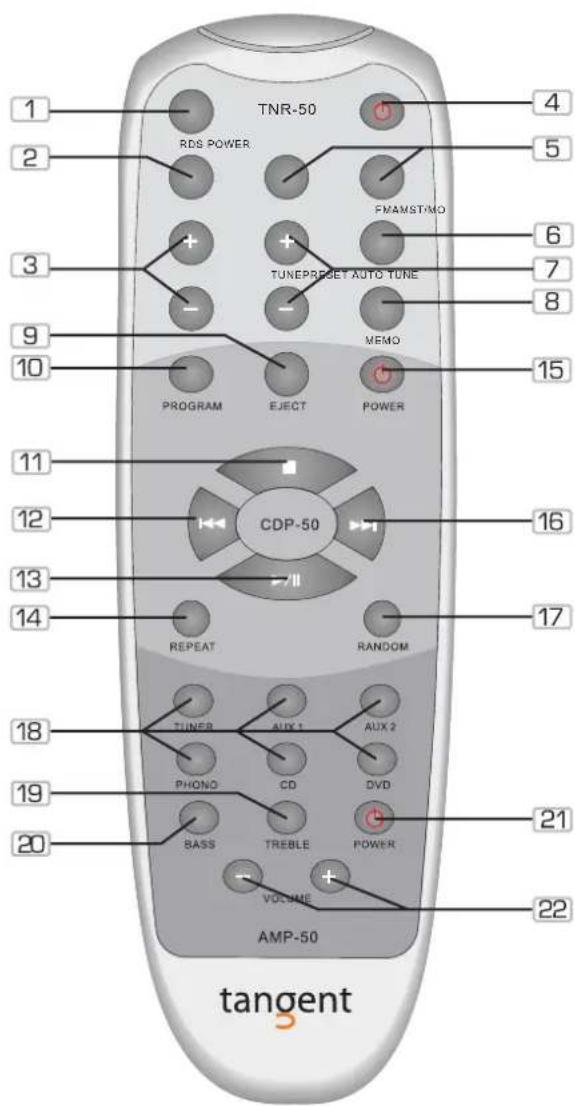

Functies afstandsbediening
TNR-50 FUNCTIES:
1 RDS: Wisselt tussen RDS informatie van het gekozen kanaal.
2 St/Mono: Wisselt tussen MONO en STEREO op de FM band.

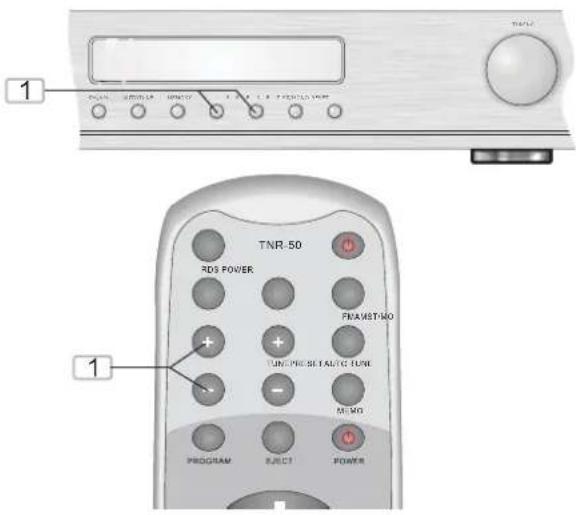

3 Afstellen +/-: Verandert omhoog of omlaag tussen opgeslagen stations.
4 Power: Zet de TNR-50 in standby modus.
5 AM en FM: Druk deze knoppen om te veranderen tussen FM en AM.
6 Autotune: (Auto Afstelling zoeken) Druk deze knop eenmaal en de tuner stemt automatisch af en slaat alle beschikbare stations op.

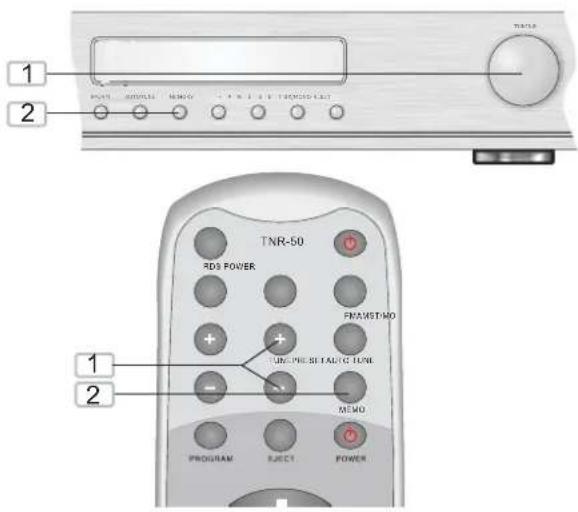

7 Tune +/-: Druk deze knoppen om handmatig omhoog of omlaag in frequentie te zoeken.
8 Memo: Na het handmatig zoeken met de Tune +/- knop, druk de Memo knop en de frequentie wordt opgeslagen in de huidige afstelling.
CDP-50 FUNCTIONS:
9 Uitwerpen: Opent de CD lade.
10 Programma: Speelt liedjes op een CD af in een bepaalde volgorde.
11 Stop: Stopt afspelen.
12 Vorige: Selecteert de vorige track. Druk knop in om terug te spoelen.
13 Play/Pause: Start en pauzeert het afspelen
14 Herhaal: Herhaalt enkele of alle tracks op een CD.
15 Power: Zet de CDP-50 in standby mode.
16 Volgende: Selecteert volgende track. Knop indrukken voor Snel vooruitspoelen
17 Willekeurig: Alle tracks worden afgespeeld in willekeurige volgorde.
AMP-50 FUNCTIES
18 Ingang knoppen: Selecteert ingang van versterker.
19 Hoge tonen: Pas de hoge tonen aan door VOL + en-.
20 Bass: Pas het Bas niveau aan door VOL + en -.
21 Power: Zet de AMP-50 in standby mode.
22 Volume+/-: Past het master volume aan.
Sommige functies van het apparaat zijn alleen met de afstandsbediening uit te voeren. Sommige functies zijn verbonden aan de gekozen signaalingangsbron. Het kan daarom gebeuren dat sommige toetsen op de afstandsbediening niet beschikbaar zijn als de corresponderende signaalingangsbron niet gekozen is.

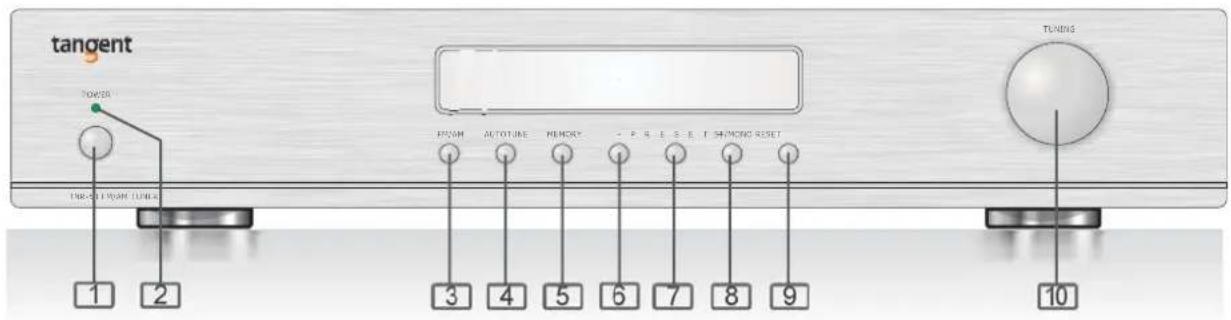

Frontpaneel
1 Stroomschakelaar: voor het onderbreken van de stroom naar het apparaat.
2 LED indicator: brandt groen als het apparaat aanstaat. Brandt rood als het apparaat op stand-by staat of bediend wordt.
3 FM/AM: Wisselt tussen FM en AM.
4 Autotune: Druk deze knop eenmaal en de tuner begint automatisch af te stemmen en slaat alle beschikbare stations op
5 Geheugen: Na handmatig afstemmen in het station, druk deze knop eenmaal en het afgestemde kanaal wordt opgeslagen in de huidige afstelling.
6 Afstellen -: vermindert instellingen in de afstelling.
7 Preset +: Vermeerdert afstellingen.
8 St/Mono: Verandert tussen stereo en mono op de FM band.
9 Terugzetten: Zet de tuner terug.
10 Afstemming: Draai deze knop met de klok mee om omhoog te tunen in frequentie, en tegen de klok in om omlaag te tunen in frequentie.
Aansluitingen
1 Stereo Output: analoge stereouitgang. Voor het aansluiten op een stereoversterker of receiver met analoge ingang.
2 Antenne: Voor aansluiting van FM of AM antenne of voor het gemeenschappelijke antenne systeem.
3 AC input: voor het aansluiten van de stroom. Let erop dat de stekker goed in het contact zit en de spanning met de op het plaatje op de achterzijde van de kast gedrukte tekst overeenkomt.

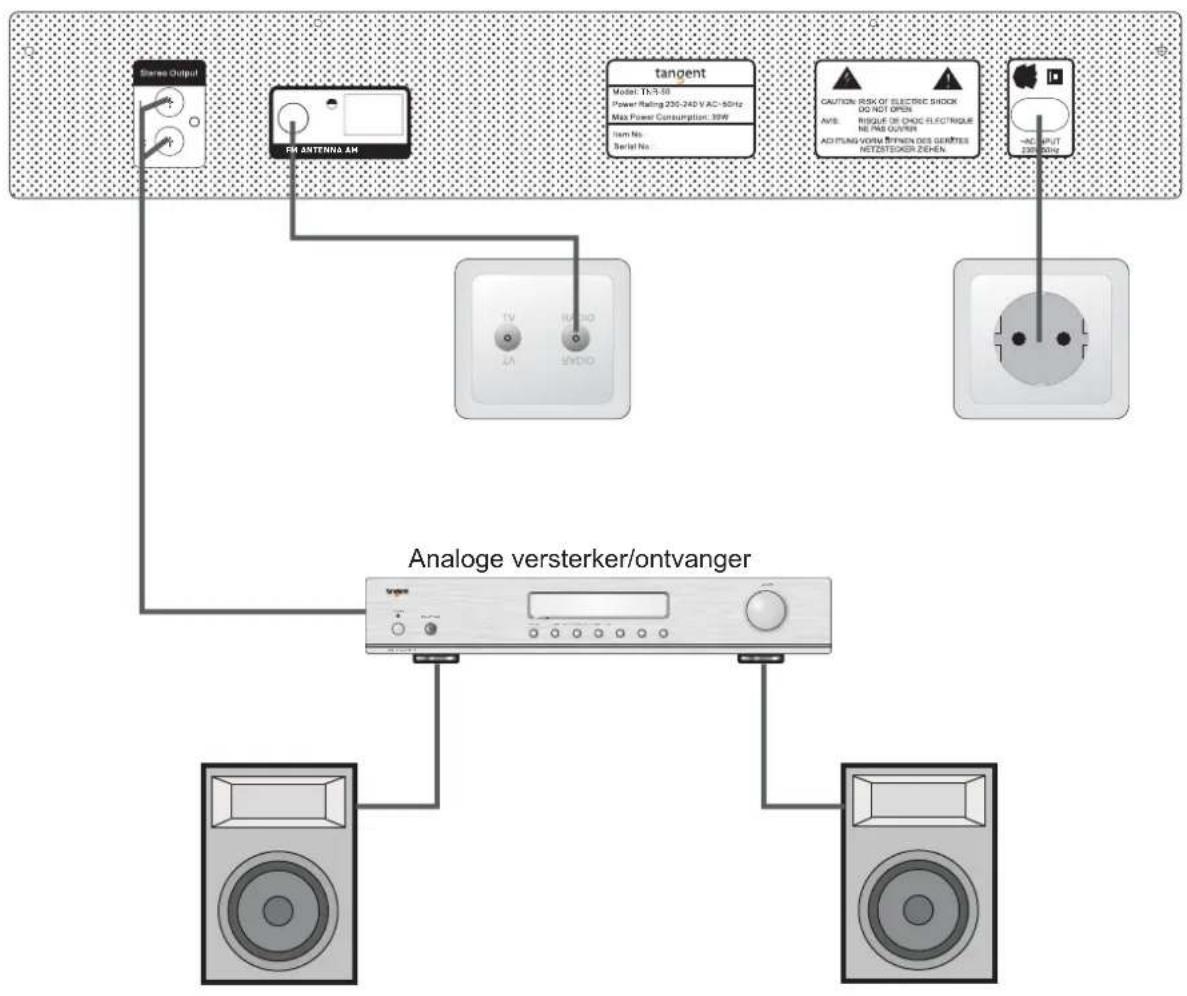

Overzicht audio-aansluitingen
Deze bladzijde bevat alleen voorstellen voor het aansluiten van de Tangent TNR-50. Let erop dat niet de uitrusting die op deze bladzijde afgebeeld staat, niet bijgevoegd is.
Antenne instellen
Zoals voor alle andere radio's geldt, is de kwaliteit van het geluid afhankelijk van de signaalsterkte op de antenne-ingangen.
De plaatsing van de radio ten opzichte van de zender heeft een directe invloed op de kwaliteit van het signaal dat men ontvangt. Het is daarom heel belangrijk dat u ervoor zorgt dat de radio het best mogelijke antennesignaal ontvangt om het best mogelijke resultaat te bereiken.

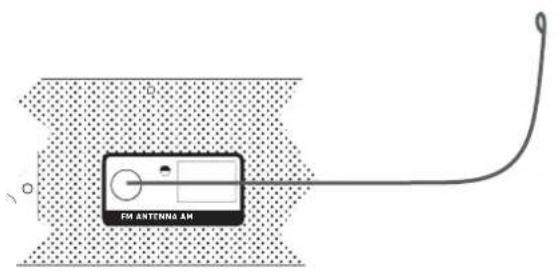

De FM antenne moet aangepast worden voor het best mogelijke resultaat.
Een goede tip is om het eindpunt van de antenne in verticale richting te richten en het tegen de muur te plaatsen.

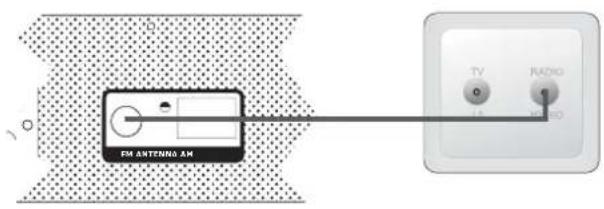

Voor een optimal resultaat is het aanbevolen om een FM antenne op het dak te installeren of op de zolder.

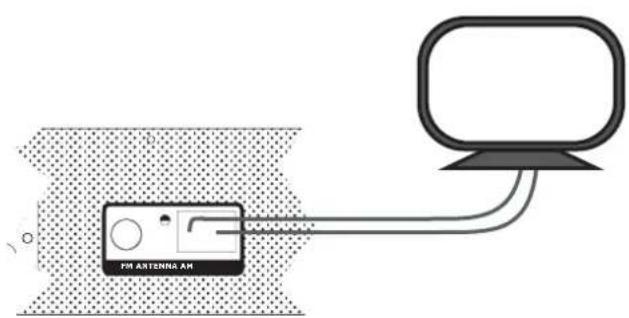

Voor ontvangst van een AM station moet een AM lus antenne worden geinstalleerd. Pas de antenne Aan voor de best mogelijke receptie.
1 Schakel het apparaat in via de netschakelaar.

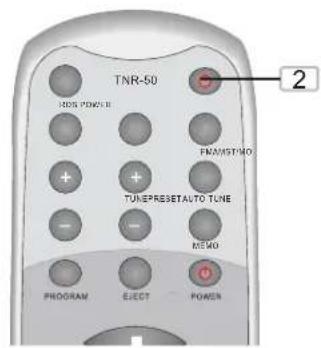

2 Druk op de stand-by toets van de afstandsbediening om op stand-by te komen. Het display gaat uit en alle functies worden tot een minimum verminderd zodat het apparaat zo weinig mogelijk stroom verbruikt. In stand-by reageert het apparaat alleen op de stand-by toets van de afstandsbediening.
3 Het apparaat kan alleen volledig uitgezet worden door de netschakelaar uit te zetten, pas dan zal er geen stroomverbruik zijn.
Denk aan het milieu en schakel het apparaat na gebruik uit.
RDS en FM/AM
1 Aangezien deze tuner zowel normale FM radio en AM kan ontvangen, kenmerkt een functie dat kan wisselentussendetweerecepti te wisselen tussen FM en AM, moet u ofwel de FM/AM knop op de voorzijde paneel indrukken of de FM of AM knoppen op de afstandsbediening.
2 Deze tuner kenmerkt informatie mogelijkheden op FM genaamd RDS. Om deze informatie te activeren, moet u de RDS knop op de afstandsbediening indrukken. De display geeft informatie weer over naam van station, PTY informatie, Radio tekst, enz.
Tuning
Wanneer het apparaat de eerste keer aangezet wordt, zullen alle instellingen standaard zijn. Deze instellingen zijn naar de persoonlijke smaak te wijzigen. Als het apparaat daarna weer uitgezet wordt, zullen de instellingen natuurlijk als nieuwe standaardinstellingen opgeslagen worden. Dit is ook het gevals als de stroom naar het apparaat uitgezet wordt.
Als het apparaat aangezet is, moeten kanalen ingevoerd worden.
Dit doet u met autotune.
1 Hou AUTOTUNE op het frontpaneel 2 seconden ingedrukt om te autotunen. Hierdoor wordt internationaal gezocht.
2 U kunt ook de AUTOTUNE knop op de afstandsbediening indrukken.
1 Als u een kanaal handmatig wilt afstemmen, moet u de tune + of knop op de afstandsbediening indrukken, of de afstemmingsknop aan de voorkant paneel draaien. Voor elke druk op de knop, zal de frequentie 0,05MHz op FM veranderen en 9 Khz op AM.
2 Om het handmatig afgestemde kanaal op te slaan, druk eenvoudig de Geheugen knop aan het voorkants paneel of de Memo knop op de afstandsbediening. Het kanaal wordt dan opgeslagen in de huidige afstelling.
Afstellingen selecteren
1 Kanalen die zijn opgeslagen kunnen worden geselecteerd of door de Preset + en Preset - knoppen op de afstandsbediening of aan de voorzijde paneel.
Stereo en Mono
1 In sommige gebieden kunnen niet alle stations geruisvrij worden ontvangen, omdat het niet mogelijk is om een sterk genoeg antenne signaal te ontvangen. In dit geval zal er veel ruis op sommige stations zijn. Het is mogelijk om de ruis redelijk te verminderen door naar het radio station in mono te luisteren in plaats van in stereo. Dit kan de radio station acceptable maken om naar te luisteren. In mono veranderen door het indrukken van de ST/MO knop op de afstandsbediening of de ST/MONO knop op de voorzijde paneel. Om terug te veranderen in stereo, druk de knop nog eenmaal.
Terugzetten
Deze tuner kan teruggezet worden. Deze wordt gebruikt om opgeslagen kanalen in het apparaat te verwijderen.
Druk de RESET knop op de voorzijde paneel om het apparaat terug te zetten.
Fouten opsporen
| PROBLEEM OORZAAK / VERHELPEN | |
| Geen stroom als u aanzet. | - Het stopcontact staat niet aan.- De stroomstekker zit er niet goed in het stopcontact.- De interne zekering is gesprongen en moet door een gekwalificeerde servicemonteur vervangen worden.- De stroomkabel is beschadigd en moet vervangene worden. |
| Geen geluid. | - Apparaat is niet aangezet.- Incorrecte aansluiting naar de versterker.- Luidsprekers niet aangesloten op de versterker.- De TNR-50 heeft geen enkel station gevonden. |
| De display geeft geen RDS - . informatie weer. | De TNR-50 heeft geen enkel station gevonden.- Het geselecteerde station zendt geen enkele informatie uit.- Antenne signaal is slecht. Zie sectie over aanpassen van antenne. |
Technische gegevens
RF sectie:
| Gevoeligheid | -96dBm type |
| Display: | 2 lijnen van 16 karaktersLED achterlicht |
| Afstellingen | 40 |
| Audio uitgangen | Stereo, 2.5Vpp48kHz sample rate16 bit sample resolutie |
| Voltage en stroomverbruik | Zie achterkant paneel |
| Dimensies (WxDxH) | 430 x 290 x 75mm |
| Gewicht | 4.5 kg |
De technische gegevens en ontwerp van dit product kunnen zonder voorafgaande kennisgeving gewijzigd worden als gevolg van de verdere ontwikkeling.
Service hotline +45 9641 1599
Voor meer informatie bezoek onze website:
www.tangent-audio.com
Item no. 40432
