Type product	CD-speler / CD-recorder
Merk	Marquant
Model	MDM-21
Afmetingen (B x H x D)	430 x 100 x 300 mm
Gewicht	4,5 kg
Voeding	230 V ~ 50 Hz
Stroomverbruik	15 W
Afspelen	CD, CD-R, CD-RW
Opnemen	Naar CD-R/RW
Kopiefunctie	CD naar CD
Herhaalfunctie	1, alle, uit
Programmeerfunctie	Tot 20 nummers
Willekeurige weergave	Ja
Display	LCD met achtergrondverlichting
Hoofdtelefoonuitgang	3,5 mm jack
Audio-uitgangen	RCA (analoog)
Audio-ingangen	RCA (analoog) voor opname
Onderhoud lens	Reinig met speciale cd-lensreiniger
Veiligheid	Niet blootstellen aan vocht of hitte
Repareerbaarheid	Niet door gebruiker te repareren; wend u tot een vakman
Inhoud verpakking	Apparaat, netsnoer, afstandsbediening, handleiding

Veelgestelde vragen - MDM-21 Marquant

Hoe speel ik een CD af op de Marquant MDM-21?

Plaats een CD in de lade, druk op de knop OPEN/CLOSE om te sluiten en druk vervolgens op PLAY.

Hoe neem ik audio op een CD-R op?

Sluit een audiobron aan via de RCA-ingangen, plaats een lege CD-R in de lade en druk op REC. Het apparaat neemt op in real-time.

Kan ik een CD kopiëren naar een andere CD?

Ja, plaats de bron-CD in de lade, een lege CD-R en druk op DUBB (dubbele snelheid) of SYNC voor synchroon kopiëren.

Waarom speelt mijn CD niet af?

Controleer of de CD niet bekrast of vies is, of de lade goed gesloten is en of het apparaat op CD is ingesteld (niet op een andere ingang).

Hoe stel ik een programma in met favoriete nummers?

Druk op PROGRAM, selecteer nummers met de cijfertoetsen of de VOLGENDE/VORIGE-knoppen en druk op PROGRAM om elk nummer te bevestigen. Druk op PLAY om de geprogrammeerde lijst af te spelen.

Kan ik een MP3-CD afspelen?

Ja, de MDM-21 ondersteunt MP3-bestanden op CD-R/RW. Plaats de CD en het apparaat leest de nummers automatisch.

Hoe reinig ik de lens?

Gebruik een speciale cd-lensreiniger (verkrijgbaar in de winkel). Volg de instructies van de reiniger; open nooit het apparaat.

Wat betekent de foutmelding 'NO DISC'?

Het apparaat kan geen CD detecteren. Controleer of er een CD in de lade ligt, of de CD niet te zwaar bekrast is en of de lade goed sluit.

Hoe schakel ik de herhaalfunctie in?

Druk tijdens het afspelen herhaaldelijk op REPEAT om te kiezen tussen 'herhaal 1', 'herhaal alles' of 'herhaal uit'.

Het apparaat reageert niet op de afstandsbediening. Wat kan ik doen?

Vervang de batterijen in de afstandsbediening en richt deze rechtstreeks op de sensor van het apparaat. Zorg dat er geen obstakels zijn.

GEBRUIKSAANWIJZING MDM-21 Marquant

Plaats voor batterij gebruik Twee LR6 (AA) formaat batterijen in het batterijcompartiment, (A) en zorg dat de polariteit overeenkomt met de tekening op de kast. (B) Indien de netadapter wordt aangesloten, zal automatisch worden overgegaan op netspanning, en de batterijen worden uitgeschakeld. Let op dat de adapter een spanning heeft van 4,5V DC 500mA.

Indien u gebruik maakt van oplaadbare batterijen, gebruik dan uitsluitend AA Ni-Cd 1,2V Accus. Voordat u begint te laden dient u de CD klep te sluiten, en de schakelaar aan de onderzijde van de CD speler op "on" te zetten. Sluit vervolgens de 4,5V adapter aan zoals aangegeven in figuur (C). Indien het batterij symbool oplicht op het afleesvenster, is het tijd de accu op te laden of de batterij te vervangen.

B

• Gebruik uitsluitend Nicad 1.2V oplaadbare batterijen.
• Lees de gebruiksaanwijzing van de oplaadbare batterijen.
• Plaats de batterijen in het compartiment, en let goed op de + en – aansluitingen.
• Sluit de voeding adapter aan op het lichtnet.
• Druk op de (STOP) knop om het laden te beginnen.
• Laad de batterijen pas op als het afleesvenster een lege batterij aangeeft.

Gebruik van de externe batterij compartiment:

Open het compartiment en plaats de batterijen zoals reeds besproken. Sluit vervolgens het compartiment, en steek de voedingsstekker aan op de CD speler. (zie tekening)

Voor het gebruik van netspanning, of voor opladen kunt u gebruik maken van de bijgeleverde adapter.

A

a

2. ALVORENS AF TE SPELEN

HOLD schakelaar

Zet als eerst de HOLD schakelaar (D) in de OFF positie, om de toetsenblokkering functie uit te schakelen. Indien deze op ON staat kunt u het apparaat niet bedienen.

Aan/uit

Druk op de PLAY/PAUSE toets om de speler in te schakelen, en beginnen met afspelen.

D

Als een CD afgelopen is met afspelen, zal de CD speler automatisch uitschakelen. Om de stand-by modus in te schakelen drukt u op de PLAY/PAUSE toets gevolgd door de STOP toets.

Volume regelaar (E)

Aan de zijkant van de speler vindt u de volume regelaar.

E

Plaatsen van een CD (F)

Druk op de OPEN toets om het compartiment te openen.

Plaats vervolgend de CD met het label naar boven, en sluit de deur weer met De hand.

Aan en uitzetten van de CD speler

Dit apparaat heeft geen aan/uitschakelaar.

Druk op één van de volgende toetsen om het apparaat aan te zetten :

a) Play/pauze toets

b) Stop toets

c) Druk op de stop toets om de CD speler uit te zetten. Na 30 seconden zal de

CD spelerautomatisch uitgaan. Dus, indien de

CD speler in stand-by of stop mode staat, zal na verloop van tijd de speler automatisch uitschakelen.

F

G

Afspelen van een CD (H)

• Zet de "Hold" schakelaar op "OFF". Dit is de toetsblokkering en dient bij gebruik uitgeschakeld te zijn
  • Zet het volume niveau op minimaal. (E)
  • Regel de volume af naar uw voorkeur. (E)
• Op het afleesvenster zal het muziekstuk nummer en de afspeeltijd worden
  • Druk op de toets PLAY/PAUSE om te beginnen met afspelen.

H

Gebruik van de afstandbediening

Dit handige uitbreiding op de CD speler is uitermate geschikt voorjoggers, en mensen die door hunbezigheden niet in staat zijn de CD speler te dienen. Sluit eerst de stekker van de afstandbediening aan zoals aangegeven op de tekening.

Indien de HOLD schakelaar op aanstaat, zal de afstandbediening niet functioneren. Zet deze dus op OFF.

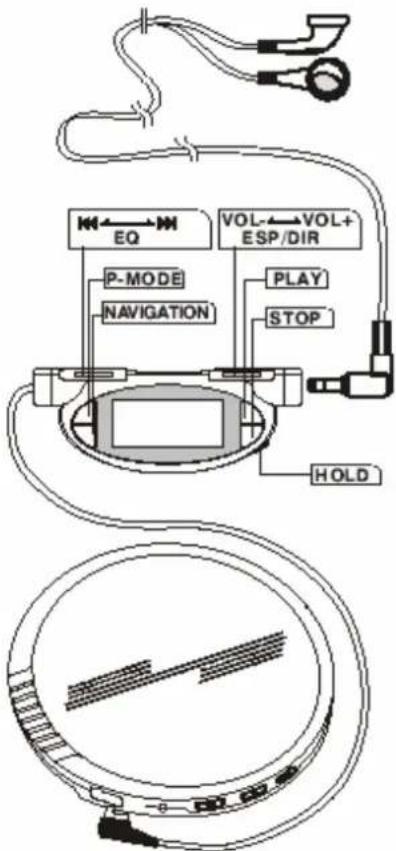

TOETS FUNCTIONS

1. Equalizer functie toets

1. CD Disc mode toets

I

Herhaald afspelen (repeat)

Tijdens het afspelen kunt u deze toets intoetsen om een muziekstuk of gehele CD opnieuw te laten afspelen.

1. Druk de "MODE"toets (repeat) in, en "1" verschijnt op het afleesvenster.

De huidige nummer wordt herhaald na het eindigen.

1. Druk tweemaal op "MODE" toets en "ALL"verschijnt op het afleesvenster, wat betekend dat de gehele CD herhaald wordt afgespeeld.

2. Voor het geprogrammeerd herhaald afspelen, dient u als eerst de muziekstukken te programmeren. Druk vervolgens op de "herhaald afspeeltoets"

Intro Play

1. Druk meermalen op de "MODE" toets in de "stop" modus, totdat INTRO op het LCD is afte lezen.

2. "Intro" zal op het afleesvenster knipperen, waarna u de afspeel toets "PLAY" in dient te drukken voor het doen afspelen van de eerste 10 seconden van alle muziekstukken.

Random Play

1. Druk 4 maal op de "MODE" toets in de "stop" modus.

2. "SHUF" zal op het afleesvenster knipperen, waarna u de afspeel toets "PLAY" in dient te drukken voor het doen afspelen van de shuffle

Anti shock

De ingebouwde antishock systeem, voorkomt dat een muziekstuk overslaat als de Cd speler wordt bewogen of als de speler wordt blootgesteld aan stoten en trillingen.

Als de Afspeeltoets (Play) wordt ingedrukt, zal automatisch het antishock systeem worden geactiveerd. CD CD speler zal het muziekstuk 10 seconden vooruit inlezen, en in het geheugen opslaan. Het geheugen buffer zal op het afleesvenster worden weergegeven met het symbool □ of □.

Om het antishock systeem uit te zetten drukt u op de "ESP" toets.

Programmeren

1. Druk op de P-MODE toets om de programmering modus in te schakelen.

2. 000 P-01 zal op het afleesvenster worden aangegeven

3. Druk op de NEXT/PREV toets om een muziekstuk op te zoeken.

4. Druk vervolgens op de PROG toets om de selectie te bevestigen.

5. Herhaal stappen 1t/m 4 totdat het geheugen vol is. (32 nummers max.)

6. Druk op de PROG toets om het geheugen te doen afspelen.

7. Druk eventueel op de stop toets om het geprogrammeerd afspelen te doen stoppen.

MP3 MODUS

1. mp3 Disc mode toets

Herhaald afspelen (repeat)

Tijdens het afspelen kunt u deze toets intoetsen om een muziekstuk of gehele CD opnieuw te laten afspelen.

1. Druk de "MODE" toets (repeat) in, en "1" verschijnt op het afleesvenster.
   De huidige nummer wordt herhaald na het eindigen.
2. Druk tweemaal op "MODE" toets en "ALL"verschijnt op het afleesvenster, wat betekend dat de gehele CD herhaald wordt afgespeeld.
3. Voor het geprogrammeerd herhaald afspelen, dient u als eerst de muziekstukken te programmeren. Druk vervolgens op de "herhaald afspeeltoets"

Intro Play

1. Druk meermalen op de "MODE" toets in de "stop" modus, totdat INTRO op het LCD is afte lezen.
2. "Intro" zal op het afleesvenster knipperen, waarna u de afspeel toets "PLAY" in dient te drukken voor het doen afspelen van de eerste 10 seconden van alle muziekstukken.

Random Play

1. Druk 4 maal op de "MODE" toets in de "stop" modus.
2. "SHUF" zal op het afleesvenster knipperen, waarna u de afspeel toets "PLAY" in dient te drukken voor het doen afspelen van de shuffle

Anti shock

De ingebouwde antishock systeem, voorkomt dat een muziekstuk overslaat als de Cd speler wordt bewogen of als de speler wordt blootgesteld aan stoten en trillingen.

Als de Afspeeltoets (Play) wordt ingedrukt, zal automatisch het antishock systeem worden geactiveerd. CD CD speler zal het muziekstuk 10 seconden vooruit inlezen, en in het geheugen opslaan. Het geheugen buffer zal op het afleesvenster worden weergegeven met het symbool □ of □.

Om het antishock systeem uit te zetten drukt u op de "ESP" toets.

Programmeren

1. Druk op de P-MODE toets om de programmering modus in te schakelen.
2. 000 P-01 zal op het afleesvenster worden aangegeven
3. Druk op de NEXT/PREV toets om een muziekstuk op te zoeken.
4. Druk vervolgens op de PROG toets om de selectie te bevestigen.
5. Herhaal stappen 1t/m 4 totdat het geheugen vol is. (32 nummers max.)
6. Druk op de PROG toets om het geheugen te doen afspelen.
7. Druk eventueel op de stop toets om het geprogrammeerd afspelen te doen stoppen.

Menu navigatie

1. Druk op de toets NAVIGATION om het navigatiemenu in te schakelen. Dit menu kunt u oproepen in zowel in afspeel modus, als in STOP modus.
   Het afleesvenster toont: "DIRECTORY en FILE"
   Druk op de UP of DOWN toetsen om "DIRECTORY of FILE" te kiezen
   Druk vervolgens op de RIGHT toets om uw keuze te bevestigen.

2. Indien er voor DIRECTORY is gekozen, worden de bestandsnamen getoond.

Druk op de UP of DOWN toetsen om door de lijst te scrollen.

Daarna kunt u kiezen tussen bestanden en subdirectories (mappen)

Druk op de UP of DOWN toetsen om door de subdirectories lijst te scrollen.

Druk vervolgens op de RIGHT toets om uw keuze te bevestigen.

1. Indien een bestand is geselecteerd, zal het bestandsnaam worden getoond.

Druk op de UP of DOWN toetsen om door de lijst te scrollen.

Druk vervolgens op de RIGHT toets om uw keuze te bevestigen en beginnen met afspelen.

1. Opmerking : Het kan voorkomen dat het bestandsnaam te lang is om te worden getoond. In dit geval zal na 2 seconden de naam automatisch lopend over het scherm verplaatsen, zodat deze toch zichtbaar zal zijn.

4. AANSLUITINGEN

Hoofdtelefoon

Indien u gebruik maakt van een hoofdtelefoon, kunt u deze op de hoofdtelefoonaansluiting aan de rechterkant van de CD speler aansluiten.

Line-Out

De line-out uitgang is bedoeld voor aansluiting op een stereo installatie, via de 3.5mm stereo plug van een audio snoer.

Deze snoer kan weer worden aangesloten op de AUX of CD aansluiting van uw installatie. De volume regelaar van de CD speler zal niet functioneren met

de "Line-Out"aansluiting. Sluit een hoofdtelefoon of de Line-Out aan op de CD
