GEBRUIKSAANWIJZING 5059 NOVY

• Veiligheidsvoorschriften 32
• Bescherming van het milieu 33
  • Economische en ecologische cyclus ____ 33

• Algemene presentatie van de vaatwasser 34
• Presentatie van de bedieningsstrip 35

3/ INLICHTINGEN

- Hardheidsgraad van het water 36

4/ WAT TE DOEN VOOR HET EERSTE GEBRUIK

• De hardheidsgraad van het water opmeten en het wasmiddel kiezen ____ 37
• Tabel hardheidsgraad water 37

5/ WASMIDDELEN EN INSTELLEN VAN DE VERZACHTER

• Klassieke producten 38
• Multifunctionele producten 39

6/ VULLEN VAN REGENEREERZOUT 40

7/ VULLEN VAN SPOELMIDDEL 41

8/ UITRUSTING VAN DE VAATWASSER

• Onderste rek 42
  • Bovenste rek 43
• Bestekrekje ____ 44

9/ DE VEILIGHEIDSUITRUSTING VAN DE VAATWASSER 45

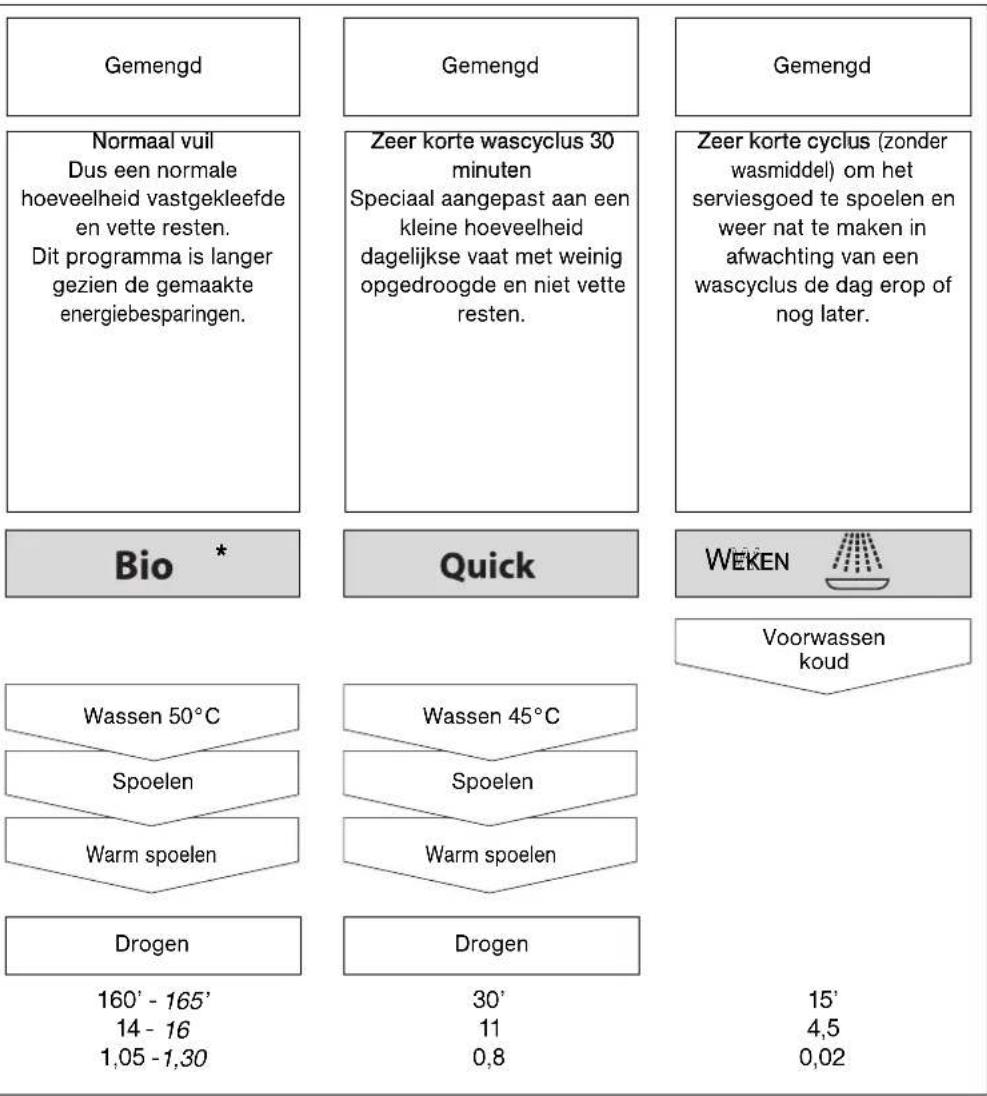

10/ TABEL VAN WASPROGRAMMA'S \_\_\_\_ 46

11/PROGRAMMEREN 48

12/ SCHOONMAKEN VAN HET APPARAAT

- Schoonmaken van de afvalfilter 49

13/ STORINGEN 51

14/ SERVICEDIENST 56

INDICATIES VOOR DE TEST LABORATORIA 58

NL

1/ TER ATTENTIE VAN DE GEBRUIKER

Belangrijk

Deze gebruikershandleiding bewaren bij het apparaat. Mocht u het apparaat doorverkopen of geven aan iemand anders, moet u ervoor zorgen dat de handleiding bij het apparaat is gevoegd. Wij verzoeken u kennis te nemen van de instructies in deze handleiding voordat u het apparaat gaat installeren en gebruiken. Zij zijn opgesteld voor uw eigen veiligheid en die van anderen.

• VEILIGHEIDSVOORSCHRIFTEN

- Installatie

- Bij ontvangst van het apparaat moet u het onmiddellijk uitpakken of uit laten pakken. Controleer of het niet is beschadigd tijdens het vervoer. Maak het eventueel nodige voorbehoud op de leverbon waarvan u een exemplaar moet houden.

U mag nooit een beschadigd apparaat aan- sluiten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

- Alvorens het apparaat aan te sluiten moet u kennis nemen van de instructies vermeld in de Gebruikershandleiding.

- Tijdens de installatie mag het apparaat niet worden aangesloten op het stroomnet.

- De gegevens met betrekking tot de elektrische aansluitingen vermeld op het typeplaatje dat op het apparaat is aangebracht moeten overeenkomen met die van het stroomnet.

- Als het apparaat is geïnstalleerd, moet u ervoor zorgen dat u makkelijk bij de stekker en de contactdoos kunt komen.

- U mag de eigenschappen van dit apparaat niet wijzigen of proberen te wijzigen. Dit zou gevaar voor uzelf kunnen opleveren.

- Mocht het tijdens het installeren blijken dat wijzigingen noodzakelijk zijn, moet u deze elektrische en hydraulische werkzaamheden alleen toevertrouwen aan een vakbekwame elektricien of loodgieter.

- Dit apparaat is bestemd voor een normaal gebruik in de huiselijke kring. Het mag niet gebruikt worden voor commerciële of industriele doeleinden of voor andere doeleinden dan die waarvoor het is ontworpen.

- Dit apparaat is bestemd voor huishoudelijk en vergelijkbaar gebruik zoals:

- in keukenhoeken gereserveerd voor personeel van winkels, kantoren en andere werkomgevingen,

• op boerderijen,
• gebruik door gasten van hotels, motels en andere verblijfsaccommodaties,
• in accommodaties van het type "bed and breakfast".
• Het is absoluut verboden gaatjes te boren in de behuizing van de vaatwasser.

- Kinderbeveiligingen

- Dit apparaat mag alleen door volwassenen worden gebruikt. Ervoor zorgen dat kinderen er niet aan kunnen komen en het niet als speelgoed gebruiken. Erop letten dat zij niet gaan spelen met de bedieningsknoppen van het apparaat.

- Houd kleine kinderen uit de buurt van het apparaat als het in werking is.

- Reinigings- en wasmiddelen bevatten irrite- rende en schurende stoffen. Deze producten kunnen de ogen, de mond en de keel aantas- ten. En zij kunnen zeer gevaarlijk zijn als ze worden ingenomen. Vermijd ieder contact met de huid en de ogen. Controleren of het bakje leeg is bij afloop van een wascyclus.

- De reinigings- en wasmiddelen buiten bereik van kinderen houden en het product pas in de machine doen op het moment dat u de wascyclus opstart.

- Het water van de vaatwasser is niet geschikt als drinkwater, kinderen mogen dus niet in de buurt van het apparaat komen als de deur open staat.

- Verbied uw kinderen te spelen met of te gaan zitten op de deur als hij open staat.

- Na het apparaat te hebben uitgepakt, moet u de verpakking opruimen buiten bereik van kinderen.

- U moet al het verpakkingsmateriaal buiten bereik van kinderen houden (bijvoorbeeld: plastic zakken, polystyreen enz..) want deze kunnen gevaar voor kinderen opleveren: gevaar voor verstikking.

- Gebruik

- Gebruik alleen speciaal voor de vaatwasser ontworpen producten (regenereerzout, wasmiddel en spoelmiddel).

- Dit apparaat is niet ontworpen om te worden gebruikt door personen (kinderen inbegrepen) met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of personen zonder ervaring of kennis behalve indien zij onder toezicht staan of middels iemand die voor hun veiligheid verantwoordelijk is, vooraf instructies hebben ontvangen wat betreft het gebruik van het apparaat.

NL 1/ TER ATTENTIE VAN DE GEBRUIKER

• Vermijd voor zover mogelijk de deur van de vaatwasser te openen als hij in werking is, met name tijdens de verwarmingsfase als er zeer hete damp of heet water tegen u aan zou kunnen spatten. De vaatwasser is voorzien van een veiligheidssysteem dat, als de deur wordt geopend, onmiddelijk het apparaat uitzet.
• Gebruik nooit chemische oplosmiddelen in het apparaat, deze zouden gevaar voor ontploffing kunnen veroorzaken.
• Altijd de deur van de vaatwasser dicht doen na het inruimen of het leeghalen.
• Niet steunen of gaan zitten op de deur van het apparaat als hij open staat.
• Als het programma is afgelopen, de stekker uit de contactdoos halen en de waterkraan dicht doen.
• Voor iedere technische ingreep altijd de stekker uit de contactdoos halen.
• Het is beter het apparaat niet vlak naast een kook- of verwarmingsapparaat te plaatsen om mogelijke schade veroorzaakt door hitte te voorkomen.
• Geen vaatwerk in de machine plaatsen dat niet geschikt is voor de vaatwasser.
• Als u een stuk serviesgoed uit de vaatwasser haalt voor het einde van het wasprogramma, moet u het zorgvuldig afspoelen onder de kraan om de mogelijke resten van het wasmiddel te verwijderen.
• In geval van storing, mag u niet proberen zelf het euvel te verhelpen. Reparaties verricht door niet gekwalificeerde mensen kunnen ernstige schade of storingen veroorzaken.

• MILIEUBESCHERMING

Het verpakkingsmateriaal van dit apparaat is recycleerbaar. Doe mee aan de recyclage en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden in de lidstaten van de Europese Unie. De recyclage van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en

elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

• ECONOMISCHE EN ECOLOGISCHE CYCLUS

• Verwijder alle voedselresten van het serviesgoed (botjes, pitten ...).
• Spoel niet eerst het serviesgoed onder de kraan af (onnodig waterverbruik).
• Baat de mogelijkheden van uw vaatwasser optimaal uit. De cyclus zal dan economisch en ecologisch verlopen.
• Kies altijd een wasprogramma dat afgestemd is op het type serviesgoed en de graad van vervuiling hiervan.
• Doe niet teveel wasmiddel, regenereerzout en spoelmiddel in de machine. Neem de aanbevelingen in acht die vermeld staan in deze handleiding (blz. 37-38-39) evenals die op de verpakking van het betreffende middel.
• Stel de waterverzachter juist in (zie blz. 38-39).

NL

A Bedieningspaneel
F Bakje regenereerzout
B Bovenste rek
G Afvalfilter
© Wasmiddelautomaat
H Hoofdfilter
D Anti-blokkeer profieldraad
Spoelmiddelautomaat
E Onderste sproeiarm

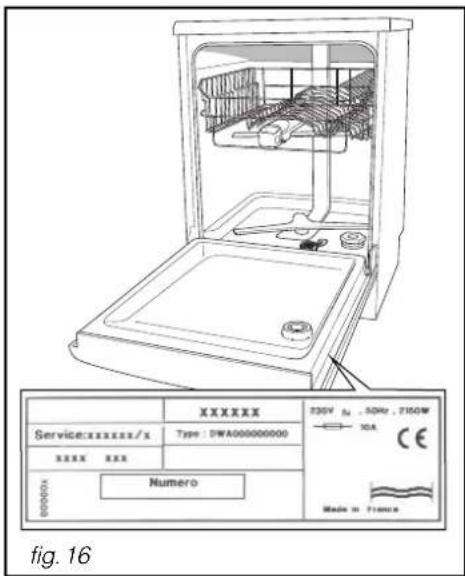

J. Typeplaatje (ref. S.A.V.)

Tip:

Deze handleiding is geldig voor meerdere modellen tegelijk. Er kunnen kleine verschillen zijn op het vlak van details en voorzieningen tussen uw apparaat en deze beschrijvingen.

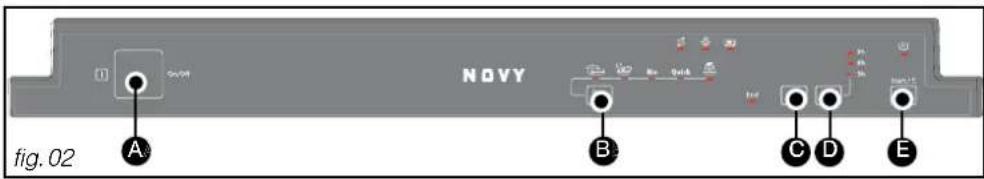

Druk op deze toets om de vaatwasser aan te zetten.

B) Kiezen van het programma : achter elkaar kort drukken op de toets om het door u gewenste programma te kiezen.

© Set

• Lange druk: toegang tot de instelmenu's:
• instellen van de verzachter
• aanzetten of uitzetten van het regenereer zout, van het spoelmiddel of van "TABS" (naar gelang instelling verzachter volgende bladzijde).
• pieptoon einde programma's.

D Uitgestelde start:

Op deze toets drukken om het programma 3 uur, 6 uur of 9 uur uit te stellen.

Druk op deze toets om het programma te valideren. Om het programma te annuleren, houdt u deze toets 3 seconden ingedrukt.

Controlelampjes:

Zout:

Brandt: geeft aan dat er geen regenereerzout meer is.

Spoelmiddel:

Brandt: geeft aan dat er geen spoelmiddel meer is.

4 in 1 wasmiddel:

Brandt: geeft aan dat uw vaatwasser is ingesteld op het gebruik van "4 in 1" tabletjes.

Programma aan de gang: 📊

End: einde programma.

Opmerkingen:

Een kort geluidssignaal (pieptoon) bevestigt de selectie van de toets met uitzondering van

de toets On/Off.

Zie hoofdstuk "10 / wasprogramma's".

NL

3/ INLICHTINGEN

Belangrijk:

Om optimale resultaten te bereiken met de was- en droogcyclus van uw vaatwasser moet u de machine goed instellen met behulp van de waterverzachter die werkt met regenereerzout.

• HARDHEIDSGRAAD VAN HET WATER

- Kalk, regenwater dringt in de grond binnen en neemt mineraalzout op, bepaalde mineralen vindt men terug in de vorm van vaste deeltjes, dat is wat men kalk noemt. Kalk heeft een nadelige invloed op doeltreffendheid van het wasmiddel, zet een kalklaagje af op de vaatwasser en laat witte sporen op het serviesgoed achter.

Hoe meer kalk het water bevat, zoveel te meer is het wat wij "hard" water noemen.

Naar gelang de hardheidsgraad van het water in uw stad, moet u de juiste producten gebruiken.

Meerdere soorten producten zijn beschikbaar, hier volgen enkele tips om de juiste keuze te maken:

Voor optimale resultaten moet u de klassieke producten tegelijk gebruiken:

①Wasmiddel om het serviesgoed perfect schoon te maken (poedervorm, vloeistof of standaard tabletjes).
② Regenereerzout om de goede werking van de waterverzachter van uw vaatwasser te garanderen.
③Spoelmiddel om het serviesgoed goed te drogen en het vormen van druppelsporen te voorkomen.

Belangrijk:

Nooit uw normale vaatwasmiddel uiken.

Voor een goed gebruiksgemak en alleen bij bepaalde hardheidsgraad voorwaarden < 25°F kunnen de multifunctionele producten het gebruik van een spoelmiddel of zout overbodig maken.

• De "2 in 1" bevatten reinigingsmiddelen, een spoelmiddel of een agens die de functie van zout vervult.
• De "3 in 1" bevatten reinigingmiddelen, een spoelmiddel en een agens die de functie van zout vervult.

- De "4 in 1" bevatten bovendien additieven die slijtage van glas van slechte kwaliteit voorkomen of ervoor zorgen dat RVS niet gaat roesten.

Belangrijk:

Neem de instructies vermeld in de gebruikersgids in acht evenals de aanbevelingen die staan op de verpakking van de multifunctionele reinigingsmiddelen.

Tip:

Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel vooral als het serviesgoed nog nat is na afloop van het programma of als u kalksporen ziet.

NL 4/ VOOR HET EERSTE GEBRUIK

- MEET DE HARDHEIDSGRAAD VAN HET WATER OP EN KIES HET TYPE REININGINGSMIDDEL: KLASSIEK OF MULTIFUNCTIONEEL

Voor alles kunt u heel eenvoudig de hardheidsgraad van het water controleren met behulp van de teststripjes die bij uw vaatwasser worden geleverd, u kunt ook inlichtingen opvragen hieromtrent bij de plaatselijke dienst van het waterbedrijf.

• Laat het water enkele ogenblikken uit de kraan stromen.
• Vul een glas water.
• Dompel het stripje 3 seconden in het glas nadat u het uit zijn hoesje hebt gehaald.
• 1 minuut wachten, schudden en kijk welke kleuren verschijnen om de hardheidsgraad van het water bij u thuis te kunnen bepalen.

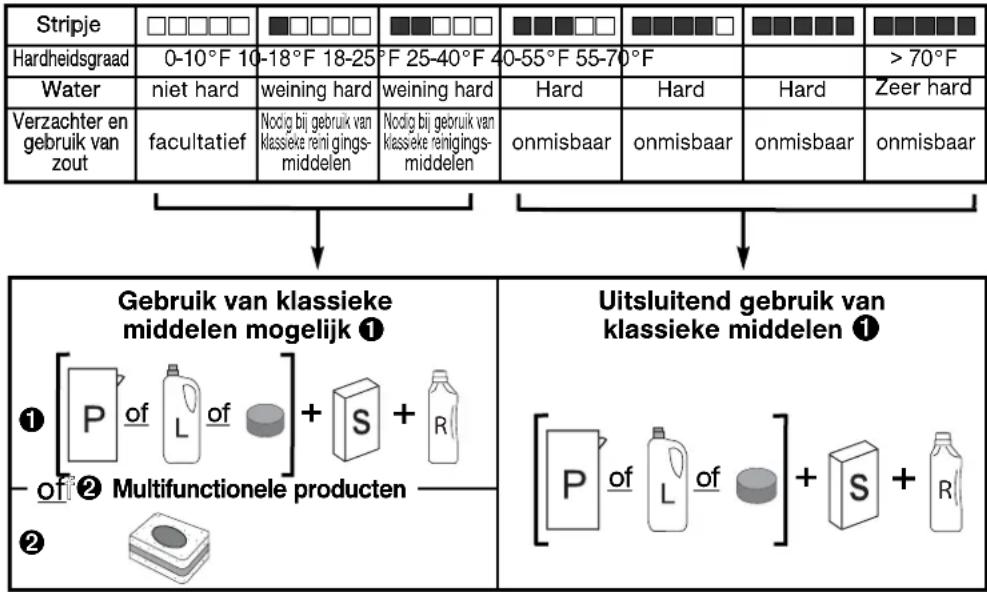

• TABEL VAN DE HARDHEIDSGRAAD

Stripje Hardheidsgraad Water Verzachter en gebruik van zout 0-10°F 10-18°F 18-25°F 25-40°F 40-55°F 55-70°F niet hard facultatief weining hard Nodig bij gebruik van klassieke reinigings-middelen weining hard Nodig bij gebruik van klassieke reinigings-middelen onmisbaar Hard onmisbaar Hard Zeer hard onmisbaar Gebruik van klassieke middelen mogelijk ① ① P of L of ] + S + R of ② Multifunctionele producten ② Uitsluitend gebruik van klassieke middelen ① [P of L of ] + S + R

① Klassieke middelen:
P= reinigingsmiddel in Põedervorm of LL= vloeibaar reinigingsmiddel of + S= regeneerzout + R= spoelmiddel
② Multifunctionele producten: "multifunctionele tabletjes"

NL 5/ WASMIDDELEN EN INSTELLEN VAN DE VERZACHTER

- INSTELLEN VAN DE WATERVERZACHTER :

- Het apparaat moet speciaal zijn ingesteld voor het gebruik van klassieke producten.

- Ga als volgt te werk voor de regeling van de waterverzachter, aan de hand van het bedieningspaneel:

- Deze regeling wordt verricht met behulp van de toets "SET"; een lange druk geeft toegang tot het menu; de lampjes van de programma's en uitgestelde start lichten op.

- De regeling van de waterverzachter wordt aangegeven met de programmalampjes.

- Druk enkele keren na elkaar kort op de toets >

om deze regeling te wijzigen, volgens de hardheid van het water.

- De bevestiging gebeurt automatisch nadat ongeveer 10 seconden lang niet gedrukt werd op "SET". Druk op "SET" om de regeling te bevestigen.

Strip	Hardheidsgraad	Instelling wasverzachter
	0-10°F (0-1mmol/l)		Bio	Quick
	10-18°F (1-1.8 mmol/l)		Bio	Quick
	18-25°F (1.8-2.5 mmol/l)		Bio	Quick
	25-40°F (2.5-4. mmol/l)		Bio	Quick
	40-55°F (4-5.5 mmol/l)		Bio	Quick
	55-70°F(5.5-7. mmol/l)		Bio	Quick
	>70°F (>7 mmol/l)		Bio	Quick

Controlelampje uit : □ Controlelampje blijft branden : ■ Controlelampje knippert : ★

Belangrijk: Het is heel be

- Als hij te laag wordt ingesteld, kunnen er kalksporen verschijnen.

- Als hij te hoog wordt ingesteld, kan glas opaalachtig worden.

Als u gaat verhuizen, moet u de verzachter opnieuw instellen.

- Klassieke tabletjes

Niet multifunctionele in het buitenvakje (fig. 04) of voor een optimale werking, het bakje naar buiten trekken en het tabletje erin leggen. (fig. 05).

- Poeder of vloeibaar in het bakje (fig. 03)

Vullen tot tenminste het onderste merkteken als de vaat niet erg vuil is en tot aan het bovenste merkteken voor een vuile vaat. Bij de voorwasprogramma's raden wij u aan 5 g wasmiddel extra toe te voegen (een theelepeltje) in de trommel van de vaatwasser overeenkomstig de programmatabel.

Belangrijk: Deze product

Deze producten buiten bereik van kinderen bewaren en op een vochtvrije plaats. Gebruik uitsluitend en alleen producten ontworpen voor vaatwassers.

- Het apparaat kan speciaal ingesteld worden voor het gebruik van polyvalente producten bij een hardheidsgraad van het water van < 25^ . ( < 2,5mmol/l .)

- Regel de waterverzachter:

• Deze regeling wordt verricht met behulp van de toets "SET"; een lange druk geeft toegang tot het menu; de lampjes van de programma's en uitgestelde start lichten op.
• De regeling van de waterverzachter wordt aangegeven met de programmalampjes.
• Om de multifunctionele tabletjes te gebruiken, moet deze regeling gewijzigd worden.

- Regel de functie " [●] " (facultatief)

- Druk op de toets "SET" tot het lampje "TABS" knippert. Druk enkele keren na elkaar kort op de toets > pour modifier ce réglage, selon la dureté de l'eau:

(lampje uit) deactiveert de functie "TABS".

(lampje knippert) activeert de functie "TABS" met de regeling "Schitterend doorzichtig".

“Schitterend doorzichtig” geeft de mogelijkheid voorrang te geven aan een schitterende vaat.

(lampje aan) activeert de functie "TABS" met de regeling "Goed droog"

"Goed droog" versterkt het droogresultaat in geval van een mindere prestatie.

- De bevestiging gebeurt automatisch nadat ongeveer 10 seconden lang niet gedrukt werd op "SET".

- Het lampje "TABS" brandt "vast" als de optie geselecteerd is.

Strip	Hardheidsgraad	Instelling wasverzachter	Polyvalente producten
			Functie uitgeschakeld	“Schitterend doorzichtig”	“Goed droog”
	0-10°F (0-1 mmol/l)
	10-18°F (1-1.8 mmol/l)
	18-25°F (1.8-2.5 mmol/l)

- Aanbrengen van het polyvalente tabletje

Om het toevoegen van wasmiddelen te vereenvoudigen, is het bakje aangebracht voor de bovenste mand en men kan alle producten aanbevolen voor vaatwassers gebruiken.

- Leg het tabletje in het buitenvakje (fig. 04) of

om een optimaal resultaat te verkrijgen, trek het laatje van het bakje naar buiten en leg het tabletje erin (fig. 05).

- het bakje dicht doen.

NL

6/ VULLEN VAN REGENEREERZOUT

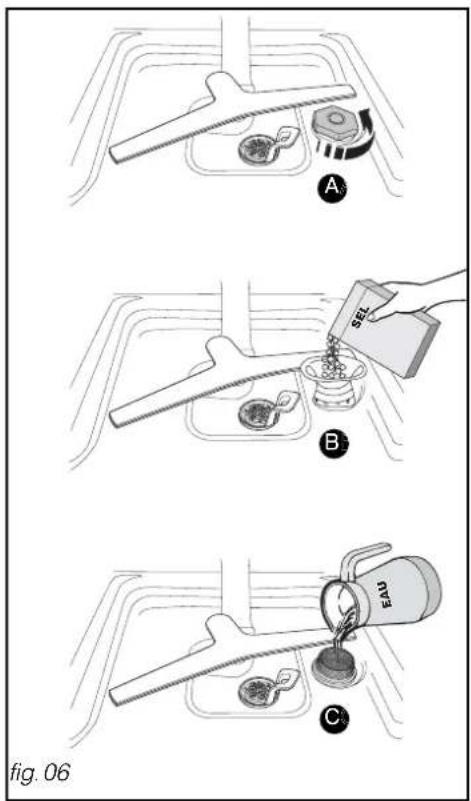

• Vullen met regenereerzout (fig. 06)

Belangrijk:

Gebruik alleen speciaal voor de vaatwasser bestemd regenereerzout. Gebruik nooit en te nimmer tafelzout of andere voedingsmiddel-zout, hierdoor zou de verzachter van het apparaat beschadigd kunnen raken.

A Schroef de dop van het bakje los en verwiider hem.
Bt Vul het bakje met regenereerzout speciaal bestemd voor de vaatwasser. Gebruik hiervoor de meegeleverde trechter.
Als u het bakje voor de eerste keer vult, moet u het bijvullen met water tot aan de rand van het bakje.

- Controleren van het zoutniveau: Gaat branden als er zout bijgevuld moet worden. Na het vullen met regenereerzout, kan dit lampje nog even blijven branden totdat het zout is opgelost, in het algemeen na een cyclus (of als het bakje niet helemaal wordt gevuld) bijvoorbeeld bij de inwerkingstelling met het monster.

Belangrijk:

Als het zout overloopt bij het vullen, is het aangeraden de zoutcristallen te verwijderen om te voorkomen dat de kuip gaat oxideren of u kunt een weekprogramma instellen.

Belangrijk:

De dop van het zoutbakje stevig aandraaien.

A B C fig. 06

NL 7/ VULLEN VAN SPOELMIDDEL

- Spoelmiddel (fig. 07)

Belangrijk:

Gebruik een spoelmiddel speciaal bestemd voor vaatwassers om keurig droog en glanzend serviesgoed te verkrijgen.

B Vul het bakje spoelmiddel als u de ine in werking stelt tot aan de rand van het endeltje.

De oorspronkelijke instelling is 2. Na enkele cyclien als het serviesgoed niet goed droog is of sporen vertoont, kunt u de instellingen aanpassen d.m.v. het hendeltje (fig 07 3)

- Goed sluiten.

• Nakijken van het niveau van het spoelmiddel

Licht op als u moet bijvullen.

Belangrijk:

Als u bij het vullen most op de deur van de machine, moet u de machine met een spons schoonmaken om schuimvorming te voorkomen.

A B C Fig. 07 Stelknop

NL

8/ UITRUSTING VAN DE VAATWASSER

Wascapaciteit: 12 normale couverts

Zeer belangrijk:

Serviesgoed en vaatwerk dat niet geschikt is voor de vaatwasser:

- houten snijplanken,

- gerei van roestvrij staal of plastic dat niet bestand is tegen warmte

- voorwerpen van tin of koper

- gelijmd serviesgoed of bestek

- bestek met houten heften, met heften van hoorn of parelmoer

- antiek porselein of handgeverfd porselein

Vraag bij het kopen van serviesgoed, glazen en bestek of ze wel geschikt zijn voor de vaatwasser.

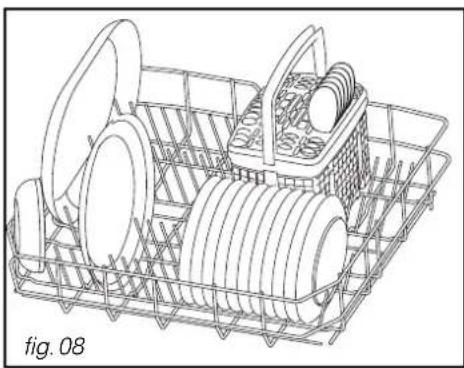

• ONDERSTE REK

Plaats het serviesgoed zodanig dat het water tussen de verschillende voorwerpen kan stromen en al het gerei kan besproeien Plaats schotels en grote koekepannen aan de zijkanten.

Vermijd platte en diepe borden tussen elkaar te plaatsen, boven elkaar te zetten of tegen elkaar aan te zetten. (fig. 08).

Tip:

Als u het onderste rek terugschuift, controleren of geen enkel stuk serviesgoed of bestek tegen de profieldraad van het bovenste rek aankomt om ervoor te zorgen dat het draaikruis niet geblokkeerd raakt.

Uitruimen van de vaatwasser

Begin met het onderste rek te legen om te voorkomen dat er waterdruppels vallen uit het bovenste rek op het onderste rek.

Dit rek is meer speciaal bestemd voor : glazen, kopjes, kleine schaaltjes, kommen, schoteltjes enz..

Plaats het serviesgoed methodisch in het rek om de beschikbare ruimte optimaal te benutten (rij glazen, kopjes, kommen enz..).

U kunt de kopjes, opscheplepels enz.. eveneens plaatsen op de opklapbare steunen (fig. 10).

Tip:

Plaats de glazen, kopjes, kommen met de holte naar beneden gericht.

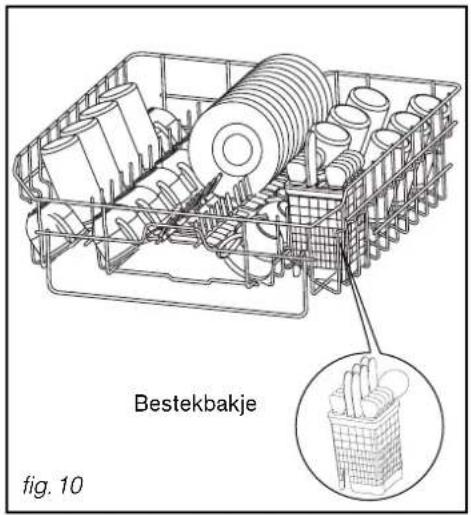

Bestekbakje fig. 10

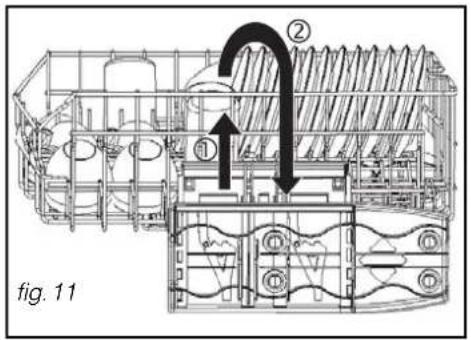

• Hoogte instelling van het bovenste rek

(naar gelang model)

Bij het plaatsen van grote schotels in het onderste rek moet het bovenste rek in zijn hoogste stand worden gezet. De instelling kan tot stand worden gebracht zelfs als het rek ingeruimd is (fig. 11).

② ① fig. 11

Het rek aan beide zijden voorzichtig optillen totdat het in de leibanen schiet.

Het rek helemaal optillen aan beide zijden om het uit de leibanen te laten schieten en dan voorzichtig laten zakken tot aan de lage stand.

Belangrijk:

! Controleren of de hoogte instelling van de twee leibanen aan beide zijden identiek is: rek horizontaal.

NL

8/ UITRUSTING VAN DE VAATWASSER

• BESTEKBAKJE

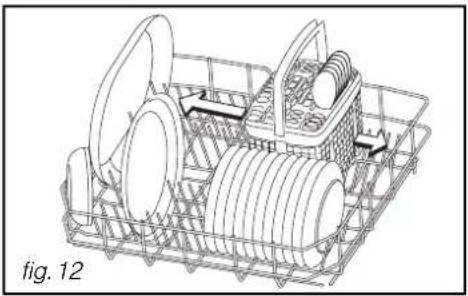

Het bestekbakje is verschuifbaar met het oog op een moduleerbaar inruimen van de vaatwasser.

Het kan op gelijk welke plaats op het onderste rek worden gezet. U kunt dus de vaatwasser inruimen naar gelang de te wassen stukken serviesgoed (fig. 12).

Als het bestek, de schotels of borden te groot zijn, kunt u de hoogte instelling van het bovenste rek wijzigen (als dit mogelijk is, naar gelang model).

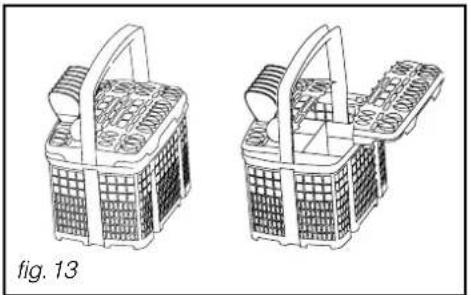

Verwijderbare soorteerdeksels staan tot uw beschikking als u het bestek op geordende wijze wenst in te ruimen (fig. 13)

Voor een optimaal was- en droogresultaat moet u deze scheidingsdekseltjes in hun geheel of gedeeltelijk gebruiken.

Plaats het bestek in het bakje met het heft naar beneden gericht.

Veiligheidshalve raden wij aan de messen met de punt naar beneden gericht in het bestekbakje te plaatsen (gevaar voor ongeluk).

Messen met lange lemmeten en overig scherp keukengerei moeten plat neergelegd worden in het bovenste rek.

Het is beter bestek met hoornen heeft niet in de vaatwasser te doen.

Houd zilveren voorwerpen apart van andere metalen met behulp van het scheidingsdekseltje.

NL 9/ DE VEILIGHEIDSUITRUSTINGEN VAN DE VAATWASSER

- Deur slecht gesloten

Het controlelampje "gaat knipperen als de deur niet of niet goed is gesloten.

• Overloopbeveiliging

Dit systeem zet automatisch de afvoerpomp in werking als het waterpeil in de kuip een abnormale hoogte bereikt.

- Lekbeveiliging

Dit systeem schakelt de watertoevoer uit als er een lek onder het apparaat wordt opgespoord.

- Display bij storingen

Bij storingen gaat het controlelampje "End" snel knipperen (deur open of gesloten).

Op het scherm verschijnt de code van de storing: zie tabel bladzijde 51

NL 10/ WASPROGRAMMA'S

• PROGRAMMATABEL

Type serviesgoed: porselein, pannen, bestek, glazen enz..	Duurzaam	Gemengd
Hoeveelheid, soort en staatvan de voedselresten	Zeer vuilZeer vuile grote schotels en pannen, ingebakken vet, opgedroogde en vastgebakken voedingsresten, gegratineerde resten, sausresten,...	VuilWassen op lage temperatuur, economisch en bijzonder geschikt voor compacte enzymhoudende wasmiddelen.
Programma's	Intensief
Verloop Programma	Warm voorwassen	Voorwassen
	Wassen 70°C	Wassen 55°C
	Spoelen	Spoelen
	Warm spoelen	Warm spoelen
Ter indicatie, tijdsduur in min. waterverbruik (l.) energieverbruik (kWh)	Drogen	Drogen
	120' - 140'	90' - 120'
	14,5 - 16,5	14,5 - 16,5
	1,7 - 1,8	1,5 - 1,6

Deze waarden hebben betrekking tot:
- normale gebruiksvorwaarden met individuele producten (wasmiddel, zout, spoelmiddel).
- enkel in gebruiksvorwaarden met multifunctionele producten.
Ze kunnen verschillen volgens het laadvolume, de watertemperatuur, de instelling van de verzachter, de aanwezigheid van een spoelmiddel en de elektrische spanning.

NL

10/ WASPROGRAMMA'S

Aanbevolen programma:

*

EN50242

**

IEC 436/DIN 44990

NL 11/PROGRAMMEREN

NOVY A B C D E fig. 02

Tip:

Zie de programmatabel op de vorige bladzijden om het juiste programma te kiezen naar gelang het type serviesgoed, de hoeveelheid en het soort voedselresten

- Onmiddellijk opstarten van een programma

Na uw apparaat aangezet te hebben door op "O/Off" A te drukken, selecteer uw programma door op de toets B drukken.

- Als een programma is geselecteerd, kan het hiermee samenhangende controlelampje branden. Druk op "Start/C", Het controlelampje "Aan de gang" gaat branden. Doe de deur dicht, het programma gaat van start.

Een kort geluidssignaal (pieptoon) bevestigt de selectie van de toets, met uitzondering van de toets "On/Off".

- Uitgestelde start van een programma

Selecteer uw programma en druk dan één, twee of drie keer op de toets "Uitgestelde start" naar gelang de door u gewenste tijdsduur van het uitstellen te weten 3 uur, 6 uur of 9 uur : het hiermee samenhangende controlelampje gaat branden.

• Annuleren van een programma

Enkele seconden lang drukken op de toets "Start/C" E.

• Einde programma (End)

Het controlelampje gaat 15 minuten voor de afloop van het programma knipperen en blijft vervolgens branden als het programma is afgelopen.

- Instelling geluidssignaal

Met deze instelling kunt u de pieptoon aan het eind van het programma activeren of uitschakelen.

- Ga naar het instellen door lang te drukken op "Set" totdat u een dubbel geluidssignaal hoort (lange pieptoon). Selecteer vervolgens uw keuze door op de toets "Uitgestelde Start" D te drukken.

- pieptoon geactiveerd : een geluidssignaal is te horen en het controlelampje "End" knippert.

- pie ptoon uitgeschakeld : geen enkel geluidssignaal is te horen en het controle-lampje "End" is uit.

Het valideren komt na ongeveer 10 seconden automatisch tot stand.

Opmerking :

Naar gelang de behoefte en met name na een instelling van de waterverzachter, kan het programma aanvangen met drie minuten om de hars te regenereren. Deze fase verloopt zonder geluid.

NL 12/ SCHOONMAKEN VAN HET APPARAAT

• SCHOONMAKEN VAN DE AFVALFILTER

Het filtersysteem is samengesteld uit meer- dere elementen:

A -afvalfilter
B) -grote hoofdfilter
© -micro-filter

De filters zijn aangebracht in het midden van de kuip en moeten regelmatig worden schoongemaakt voor het verkrijgen van een optimaal wasresultaat.

• Handelingen:

① Voordat u de filter gaat demonteren moet u de restjes die zich hebben vastgehecht op de grote hoofdfilter B verwijderen met behulp van een spons om te voorkomen dat zij de sproeiarmen verstoppen. Zet het draaikruis in de stand zoals aangegeven in de afbeelding (fig. 14).
② De afvalfilter een kwart slag losdraaien en dan verwijderen A.
③De hoofdfilter verwijderen B
④ De zeef van de micro-filter verwijderen

⑤ De filters A, B en C zorgvuldig schoonmaken onder de kraan (fig. 15).

Terugmonteren:

De hierboven beschreven handelingen in omgekeerde volgorde uitvoeren door de filters C B rvolgens in dez A volgorde terug te plaatsen.

Belangrijk:

Niet vergeten de afvalfilter A te vergrendelen door hem een kwart slag vast te draaien.

Om de drie à vier maanden het speciale onderhoudsprogramma zonder serviesgoed aanzetten om mogelijke aanslag te verwijderen, met een speciaal reinigingsmiddel voor de vaatwasser beschikbaar in de winkels.

Belangrijk :

Dit product buiten bereik van kinderen houden.

- Lange stilstand

De vaatwasser helemaal schoonmaken, dan de steker uit de contactdoos halen en de waterkraan dicht doen.

Ervoor zorgen dat de vaatwasser niet kan bevriezen.

Tip :

Geen schuurpoeder, metalen sponsjes of producten op basis van alcohol, thinners gebruik-Gebruik een doek of een spons.

Als u verhuist moet u, om te voorkomen dat water uit de machine stroomt, eerst een weekprogramma opstarten.

• SAMENVATTING VAN DE FOUTMELDINGEN

LED knipperen
●○○○	d01: fout toevoer water (kraan)	d07: fout overloop / lekbeveiliging	●●●○
○●○○	d02: fout afvoer	d08: fout verdeling besproeiing	○○○●
●●○○	d03: fout verwarming	d11: fout druksonde	●●○●
○○●○	d04: fout temperatuur	d12: fout vullen (detectie waterinvoer)	○○●●
●○●○	d05: fout motor onderbelast	d13: fout oververhitting	●○●●
○●●○	d06: fout motor overbelast	d14: montagefout (slechte aansluiting voor afvoer of debiet en onvoldoende kraan).	○●●●

Tip:

Indien één van de defecten hierboven gebeurt en u een reparateur oproept, vergeet niet hem het getoonde bericht (LED knipperen) mee te delen om zijn taak te vergemakkelijken.

• BIJ DE INWERKINGSTELLING

Probleem Mogelijke	oorzaak Wat te doen
Bij het openen valt de deur zwaar naar beneden (inbouw-model)	- de veren van de deur zijn niet voldoende gespannen om het gewicht van het paneel op te kunnen vangen.	- de 2 spanschroeven aan-draaien, deze zijn aangebracht in het onderste deel, boven de voorpoten.
Als de deur open is, blijft hij niet horizontaal staan of gaat te snel weer naar boven (inbouw-model)	- de veren van de deur zijn te strak gespannen.- er is geen houten paneel.	- de 2 spanschroeven los-draaien, deze zijn aangebracht in het onderste deel, boven de voorpoten.- het apparaat voorzien van een houten paneel (of voorlopig van een spaanplaat) en de veren bijstellen.
Bij het sluiten "hapert" de deur	- Het apparaat staat niet waterpas- de deur is niet goed gecen-treerd ten opzichte van de kuip.	- de poten bijstellen- goed centreren door de ach-terpoten bij te stellen
Het bovenste rek wil niet in de bovenste stand blijven staan	- onjuiste hantering (het rek is te snel naar boven toe getrokken).	- voorzichtiger te werk gaan (zie handleiding), eerst één kant dan de andere.
Kleine lekkage om het apparaat heen of eronder (het apparaat verplaatsen om het lek beter te kunnen lokaliseren)	- lekkage aan de kraan.- lekkage op het apparaat, (zie tabel fout 07).	- kijken of er een afdichting is aangebracht en de moer aan-draaien.- de kraan dicht doen en een technicus bellen.
Kleine lekkage aan de deur	- het apparaat staat niet waterpas.- de deur is niet goed gecen-treerd ten opzichte van de kuip.	- de stelpoten bijstellen- de achterpoten bijstellen.

NL

13/ STORINGEN

• DE CONTROLELAMPJES

Probleem Mogelijke oorzaak Wat te doen
Het controlelampje zout gaat niet uit	- geen of onvoldoende hoeveelheid zout in het bakje, te weinig om de drijver in te schakelen.	- het bakje vullen en wachten tot de cyclus is afgelopen. Bij zacht water waar men geen zout hoeft toe te voegen, zal het controle-lampje blijven branden.
Alle controlelampjes gaan achter elkaar branden	- onjuist programma.	- het aan de gang zijnde pro-gramma annuleren door 3 sec. te drukken op de toets opstar-ten, dan een nieuw programma instellen.
Een controlelampje knippert, het programma start niet op	- onjuiste stand van de program-makeuzeschakelaar (tussen 2 standen in).	- de keuzeschakelaar op een programmastand zetten.

• BIJ HET PROGRAMMEREN, OP DE DISPLAY

Probleem Mogelijke oorzaak Wat te doen
De cyclus duurt te lang - de energiebesparende pro-gramma's duren langer aangezien zij de lagere was- endroogtemperatuur compenseren door een langere draai- endroogduur.		- het is beter deze programma's 's nachts te gebruiken als de benodigde tijdsduur en het tijdstip van afloop niet van belang zijn.
Het apparaat doet de stroom uitvallen	- stroomsterkte ontoereikend om alle in werking zijnde apparaten tegelijk te voeden.- interne fout van het apparaat.	- de stroomsterkte op de contactdoos controleren (min. 10A) evenals de sterkte van de meter.- een technicus bellen.
Het apparaat wil niet opstarten	- er staat geen netstroom op de contactdoos.- kraan dicht (zie tabel fout 01)- de toevoerslang is geknikt.- fout bij het selecteren en blokkering van programma- te lang gedrukt (> 2'') op de start knop.- het apparaat is in de veiligheidsstand gegaan (anti-lekkage), (zie tabel fout 07)	- controleer de contactdoos en de zekering.- controleer of de kraan open staat.- controleer of de slang goed is aangebracht.- annuleren door 3'' op Opstarten te drukken en opnieuw programmeren.- één keer drukken op de toets "Opstarten" om het programma van start te doen gaan.- een technicus bellen.

NL

13/ STORINGEN

Probleem Mogelijke	oorzaak Wat te doen
Het apparaat wil niet opstarten -	de deur wordt tijdens de cyclus geopend.	- wachten op afloop temporisering hervatting cyclus (intern beheer, wordt door het apparaat verzorgd).
Het apparaat loopt niet leeg.(zie tabel fout 02).	- het dekplaatje op de sifon van de gootsteen is niet verwijderd.- afvoerslang geknikt.- filters helemaal verstopt.- pomp geblokkeerd.	- het dekplaatje verwijderen.- controleren of de slang naar behoren achter het apparaat loopt.- filters demonteren en schoonmaken evenals de leegput.- een weekprogramma opstarten.Als de storing niet verdwijnt, een technicus bellen.
Het apparaat is verstopt (zie tabel defect 14)	- afvoerinstallatie is niet conform: te lage afvoer of buis te ver ingestoken.- syphonnage: het apparaat voert af terwijl het vult.	- de montageinstructies van de afvoerbuis volgen.

• SLECHT WASRESULTAAT

Probleem Mogelijke oorzaak Wat te doen
Sporen van voedselresten, “zandkorrels” op de glazen.	- vaatwerk onjuist ingedeeld (achter een groter stuk of eronder, te dicht tegen elkaar, in elkaar geschoven).- bovenste draaikruis geblokkeerd door bord, schotel ...- filter niet goed vastgezet, komt naar boven tijdes de cyclus.- zeef van micro-filter vuil.- één of meerdere openingen van het draaikruis verstopt	- het vaatwerk goed indelen, en juiste vakken en toebehoren gebruiken naar gelang het type vaatwerk (zie handleiding).- Kijken of het draaikruis vrijelijk kan draaien (mal draad), zono-dig het rek in de hoogste stand zetten.- controleren of de filter stevig op zijn plaats is aangebracht en vergrendeld (“helemaal” naar rechts draaien).- alle filters demonteren en schoonmaken (met lauw water) met inbegrip van de zeef (1 keer per maand).- het draaikruis demonteren door de hendel een kwart slag te draaien en hem onder de kraan schoon spoelen (geen enkel voorwerp hiervoor gebruiken om de openingen niet te beschadigen). Het draaikruis terugmonteren.
Vetsporen	- te weinig wasmiddel, wasmiddel van slechte kwaliteit of te oud product.- onjuist programma (te lage temperatuur, te korte tijdsduur)

• SLECHTE WASRESULTATEN

Probleem Mogelijke oorzaak Wat te doen
Witte sporen(aard van de sporen identificeren)	- kalklaagje (kan met azijn worden verwijderd).- zoutsporen (zoute smaak aan het serviesgoed)	- kijken of er nog zout aanwezig is in het bakje (controlelampje uit = OK).- de hardheidsgraad van het kraanwater controleren en de verzachter aan de hand hiervan instellen. Zonodig in een hogere stand zetten.- het water is te hard voor het gebruik van een "4 in 1" wasmiddel zonder toevoeging van zout.- kijken of de dop van het zoutbakje wel goed gesloten is.
Witte sporen(aard van de sporen identificeren)	- glazen worden geopaliseerd door te zacht water (verdwijnt niet).	- de hardheidsgraad van het kraanwater controleren en de verzachter aan de hand hiervan instellen. Bepaalde wasmiddelen in tabletvorm zijn agressiever voor glazen en decoratieve stukken (een ander middel gebruiken en zonodig een beschermingsmiddel gebruiken).
Kleursporen (thee, wijn, koffie)	- de verschillende stukken vaatwerk zijn niet goed ingedeeld.- dosis wasmiddel ontoereikend of wasmiddel van slechte kwaliteit.- Als u een combinatieproduct gebruikt.	- de verschillende stukken vaatwerk met de holte naar de straal toe zetten.- de dosis opvoeren, een ander wasmiddel uitproberen.- kies optie "4 in 1"(naar gelang model).
Druisporen of opgedroogde druppels op de glazen	- geen spoelmiddel meer of dosis ontoereikend.- spoelmiddel te oud of ondoeltreffend.- Als u een combinatieproduct gebruikt.	- controlelampje controleren en het bakje helemaal vullen; de doseer-inrichting zonodig bijstellen en op een hogere stand zetten.- een recent product gebruiken (als het product goed is, lost het moeteloos op en schuimt het in koud water).- kies optie "4 in 1" met instelling waar de nadruk wordt gelegd op het drogen (parameters in het menu, naar gelang model).
Opgedroogde sporen op glazen, niet echt helder	- Als u een combinatieproduct gebruikt.	- kies de optie "4 in 1" met instelling waar de nadruk wordt gelegd op de glans (parameters in het menu, naar gelang model).

• SLECHTE WERKING

Probleem Mogelijke oorzaak Wat te doen
Wordt constant gevuld	- de afvoeropening ligt te laag ten opzichte van het apparaat (zie tabel fout 02).	- leegloopafsluiter is op de grond gevallen.
Veel afval op de grote filter bij afloop van de cyclus	- de filters en de leegput zijn verstopt door te veel onzuiverheden.	- de filters demonteren en schoonmaken evenals de bodem van de leegput, de grootste voedselresten van de borden afhalen voor dat u ze in de vaatwasser zet.
Roetsporen op RVS - de RVS kwaliteit (met namemessen) is niet geschikt voor de vaatwasser.		- gebruik bestek “vaatwasbestendig”.- kijken of de dop van het zoutbakje wel goed gesloten is.

• SLECHT DROOGRESULTAAT

Probleem Mogelijke oorzaak Wat te doen
Talrijke druppeltjes op de glazen	- onvoldoende spoelmiddel of dosis ontoereikend.- de dosis wordt niet verspreid.- plaatsing van het vaatwerk.	- controlelampje controleren en het bakje helemaal vullen.- als het bakje niet leeg is na ongeveer 60 wascycli, moet u een technicus bellen.- om het probleem te beperken, het vaatwerk zodanig indelen dat het zo weinig mogelijk water vasthoudt, indien mogelijk de deur enkele minuten open laten staan.
Druppeltjes op plastic vaatwerk, tefal coating	- deze isolerende artikelen hebben een zwakke warmtemassa.	- deze artikelen zo goed mogelijk indelen, zo mogelijk in het bovenste rek.
Droogt minder goed bij kort programma	- bij de korte programma's worden de temperatuur en de dro-gingstijdsduur beperkt om de duur van de cyclus max. te beperken.	- een kort programma weldoor-dacht selecteren of de deur enkele minuten iets open laten staan.
Condensatie op de wanden van de tegendeur of de kuip.	- er kan condensatie ontstaan op de wanden, met name na afkoeling (een geluidsolatie versterkt dit nog).

NL 14 / SERVICEDIENST

• INGREPEN

De eventuele ingrepen die nodig zijn op uw apparaat moeten worden uitgevoerd door voor dit merk erkende vakmannen. Geef als u belt de volledige referentie van het apparaat door (model, type, serienummer). Deze inlichtingen staan vermeld op het typeplaatje (zie fig. 16).

OORSPRONKELIJKE ONDERDELEN

Tijdens de onderhoudsingrepen, erom verzoeken dat men uitsluitend oorspronkelijke vervangingsdelen gebruikt.

XXXXXX Service:XXXXXXXXX/x Type: DWA0000000000 XXXX XXX Numero 730V 5V , 50Hz , 2160W CE Made in Finance fig. 16

NL
