| Producttype | Videorecorder (VHS) |
| Merk | Grundig |
| Model | Barcelona SE 9102 |
| Televisienorm | CCIR, PAL B/G, MESEC B/G, 625 beeldlijnen |
| Opnamesysteem | VHS |
| Netspanning | 230 V, 50 Hz |
| Gewicht | ca. 3,2 kg |
| Stroomverbruik (opname) | ca. 16 W |
| Stroomverbruik (stand-by) | ≤ 6,0 W |
| Stroomverbruik (eco-modus) | ≤ 2,0 W |
| Omgevingstemperatuur | +10°C tot +35°C |
| Relatieve luchtvochtigheid | tot 80% |
| Terugspoeltijd (E-180) | ca. 72 seconden |
| Aantal programmeerbare opnames | 8 (max. 1 jaar vooruit) |
| Speciale functies | ShowView, Megalogic, SAT-Video-Control, VPS/PDC, VISS, Automatische zenderinstelling (ATS euro plus) |
| Aansluitingen | 2x Euro-AV (21-polig), antenne-ingang (coax 75 Ω), antenne-uitgang (coax 75 Ω), SAT-besturingsbus (cinch) |
| Meegeleverde accessoires | Afstandsbediening, 2 batterijen (Mignon), HF-kabel, Euro-AV-kabel, gebruiksaanwijzing |
| Beeldverbetering | ACC Plus (automatische beeldverbetering), instelbare spoorpositie |
| Weergavemogelijkheden | Stilstandbeeld, beeldzoeken, slow-motion, dubbele snelheid, stapsgewijs stilstandbeeld |
| Veiligheid | Kinderslot, automatische uitschakeling bij stilstand/beeldzoeken, overspanningsbeveiliging (aanbevolen bij onweer) |
| Onderhoud | Videokoppen reinigen met speciale reinigingscassette; toestel niet zelf openen |
| Reparatie en onderdelen | Neem contact op met Grundig servicepunten; gebruik alleen originele onderdelen |
| Milieu-informatie | Verpakking grotendeels gerecycled; kunststof geminimaliseerd; batterijen inleveren als klein chemisch afval |
Veelgestelde vragen - Barcelona SE 9102 GRUNDIG
Gebruikersvragen over Barcelona SE 9102 GRUNDIG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Videorecorder in PDF-formaat gratis! Vind uw handleiding Barcelona SE 9102 - GRUNDIG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Barcelona SE 9102 van het merk GRUNDIG.
GEBRUIKSAANWIJZING Barcelona SE 9102 GRUNDIG
Bijzonderheden van de videorecorder
Omvang van de levering
5 Installatie en veiligheid
6 In een oogopslag
De voorkant van de videorecorder
De achterkant van de videorecorder
De afstandsbediening
9 Aansluiten en voorbereiden
Antenne, televisietoestel, satellietontvanger en netkabel aansluiten
Videorecorder inschakelen en uitschakelen (energiezuinige modus)
Batterijen in de afstandsbediening plaatsen
12 Instellingen
Videorecorder en televisietoestel aanpassen
Zenders instellen – automatisch (met ATS euro plus)
15 Weergave
Weergavefuncties
Extra weergavefuncties
Doelloop
18 Opname
Drie opnamemogelijkheden
Het Video-Programmeer-Systeem (VPS/PDC)
Direct opnemen
Opnamen naadloos achter elkaar zetten (Assemble)
Geluidsspoor kiezen
Bepaalde opnamen vinden met het Video Index Search System (VISS)
Later opnemen – door invoeren van het ShowView-nummer

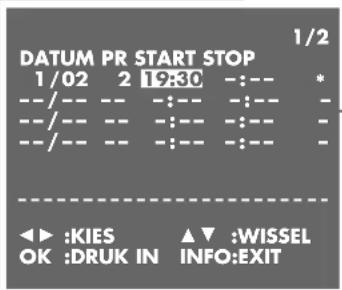

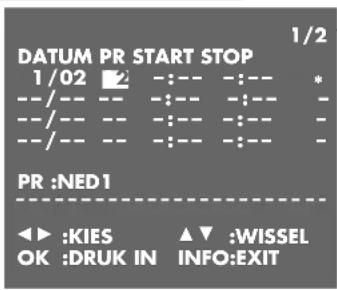

Later opnemen – door invoeren van de gegevens voor het gewenste televisieprogramma

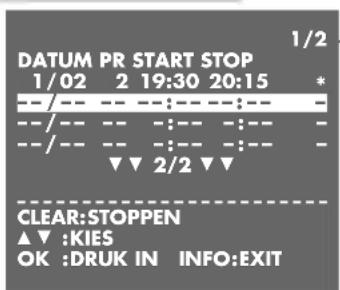

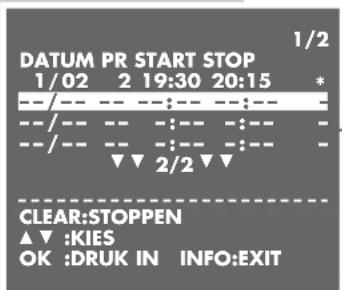

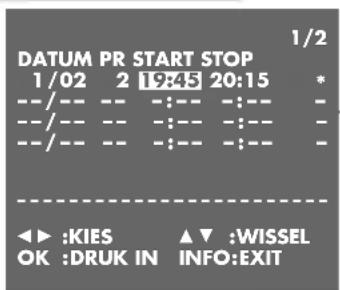

Opnamegegevens controleren, wijzigen, wissen
"Klaar voor opname" van de videorecorder onderbreken
"Klaar voor opname" van de videorecorder weer activeren
27 Kopiëren
vanaf een tweede videorecorder of een DVD-speler
28 Gebruik met een satellietontvanger
30 Gebruik met een decoder
31 Speciale instellingen

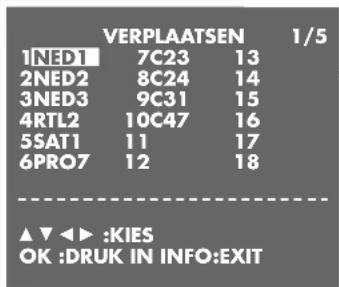

Zenders sorteren – met de hand
Zenders uit de zendertabel wissen
Namen van de zenders wijzigen of invoeren
Zenders instellen door manueel zoeken of direct invoeren van het kanaalnummer
Zenders "overslaan"
35 Tijd en datum instellen
Tijd en datum automatisch actualiseren
Tijd en datum manueel instellen
36 Bijzonderheden
Menu »MODE« kiezen
Beeldscherminformatie activeren of deactiveren
Continuweergave
Bedieningsniveau van de videorecorder kiezen
Kinderslot
38 TV's op afstand bedienen
39 Storingen zelf verhelpen
41 Hulp bij storingen
Grundig servicepunten
Bijzonderheden van de videorecorder
Drie opnamemogelijkheden:
- Direct, d.w.z. u stemt de videorecorder af op de gewenste zender en start direct met opnemen.
- Op een later tijdstip - met behulp van het ShowView-nummer.
- Op een later tijdstip - door invoeren van de gegevens voor het gewenste televisieprogramma - als u de ShowView-nummers niet kent.
High Speed Drive
Met deze High Speed Drive-bandaandrijving bedraagt de terugspoeltijd van bijv. een E-180 cassette nog slechts ca. 72 seconden.
GRUNDIG Megalogic
De mogelijkheden van Megalogic:
- Overname van de zenders in dezelfde volgorde als op het televisietoestel.
- Door de weergave op de videorecorder te starten, wordt de videoprogrammaplaats op het televisietoestel automatisch geselecteerd.
- De televisiezender die op dat moment op het beeldscherm te zien is, wordt na het starten van de opname direct opgenomen.
ShowView opname
Zeer gemakkelijke programmering van de opname. Programma uit het programmablad kiezen, cijfercode invoeren en het programma is geprogrammeerd.
SAT-Video-Control
Aansluiting voor de Timer-besturing van een aangesloten Grundig satellietontvanger.

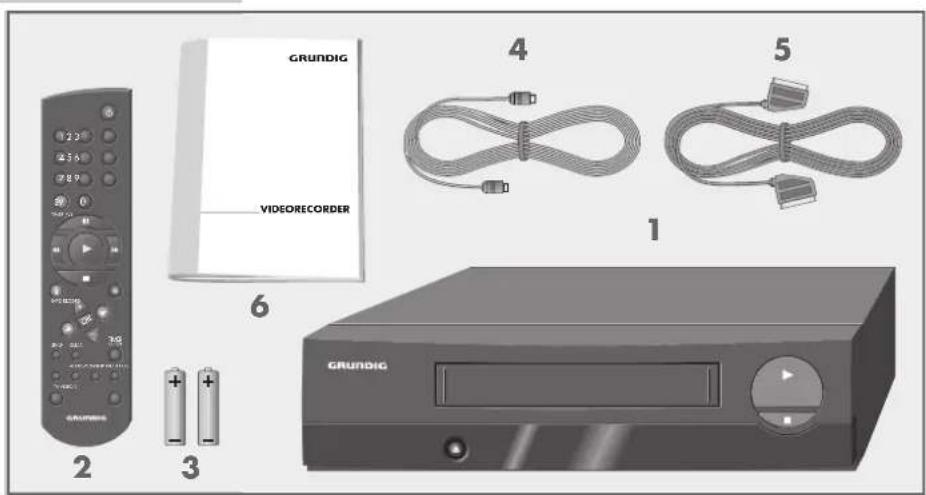

Omvang van de levering
1 Videorecorder SE 9102 SV
2 Afstandsbediening
3 2 batterijen, 1,5 V-, type Mignon
4 HF-(antenne-) verbindingskabel
5 EURO-AV-kabel
6 Gebruiksaanwijzing
INSTALLATIE EN VEILIGHEID
Opdat deze hoogwaardige en comfortabele videorecorder u lange tijd plezier en ontspanning bezorgt, is het heel belangrijk dat u bij het installeren van de videorecorder de volgende aanwijzingen in acht neemt:
Deze videorecorder is bestemd voor het ontvangen, het opnemen en het weergeven van beeld- en geluidssignalen.
Elk ander gebruik is uitdrukkelijk verboden.
Als u de videorecorder heeft blootgesteld aan sterke temperatuurschommelingen, bijvoorbeeld door het toestel van een koud in een warm vertrek te brengen, dient u de videorecorder op het stroomnet aan te sluiten en ten minste twee uren zonder cassette erin te laten staan.
De videorecorder is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel de videorecorder en de cassette niet bloot aan vocht.

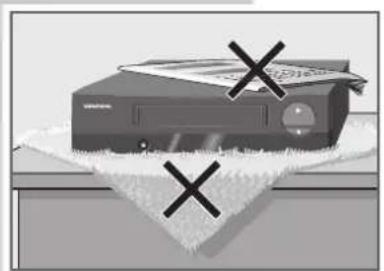

Zet de videorecorder op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op de videorecorder en geen kleedjes of iets dergelijks onder de videorecorder.
Zet de videorecorder niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren. Houd de videorecorder uit de buurt van magnetische velden (bijvoorbeeld luidsprekerboxen).
Steek geen vreemde voorwerpen in de cassetteschacht van de videorecorder; hierdoor zou de hoogwaardige mechaniek kunnen worden beschadigd.
Maak de videorecorder in geen geval open. Schade die is ontstaan door het ondeskundig omgaan met het toestel, valt niet onder de garantie.
Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op de video-recorder. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.
Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als de video-recorder uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.
Bij deze videorecorder vormen techniek en ecologie een overtuigend totaal-concept. Er worden bijvoorbeeld uitsluitend ecologisch hoogwaardige materialen gebruikt. De verpakking bestaat uit nagenoeg 100% oud papier, het kunststof-aandeel werd tot een minimum gereduceerd. De meegeleverde batterijen bevatten geen kwikzilver of cadmium – omwille van het milieu is geen gebruik gemaakt van hulpbatterijen. Om het toestel na gebruik zoveel mogelijk te kunnen recyclen, is het aantal soorten kunststof consequent gereduceerd – alle relatief grote kunststofdelen zijn gemarkeerd. De videorecorder kan gemakkelijk worden gedemonteerd om servicewerkzaamheden te vergemakkelijken en om de video-recorder makkelijker te recyclen.
IN EEN OOGOPSLAG
De voorkant van de videorecorder
Schakelt de videorecorder uit.
Schuift de cassette uit.
OK Roept gegevens op, bevestigt instellingen en legt deze vast.
○INFO Schakelt naar het menu en weer terug naar het televisiebeeld.
Kiest een lagere zender.
Kiest een hogere zender.
- Start de opname.
Start de weergave.
Schakelt de videorecorder in; beëindigt alle functies van de bandaandrijving.
Aanwijzing:
De toetsen »▶« en »■ « zijn na het inschakelen van de videorecorder verlicht.
De achterkant van de videorecorder
Netkabel naar het stopcontact.
SAT-besturingsbus naar de satellietontvanger.
LINE 2 (II) IN/DECODER Euro/AV-aansluiting naar een extern apparaat.
LINE 1 (I) IN/OUT Euro/AV-aansluiting naar het televisietoestel.
ANTENNA IN Antenne-aansluiting (van de huisantenne).
RF OUT Antenne-aansluiting (naar het televisietoestel).

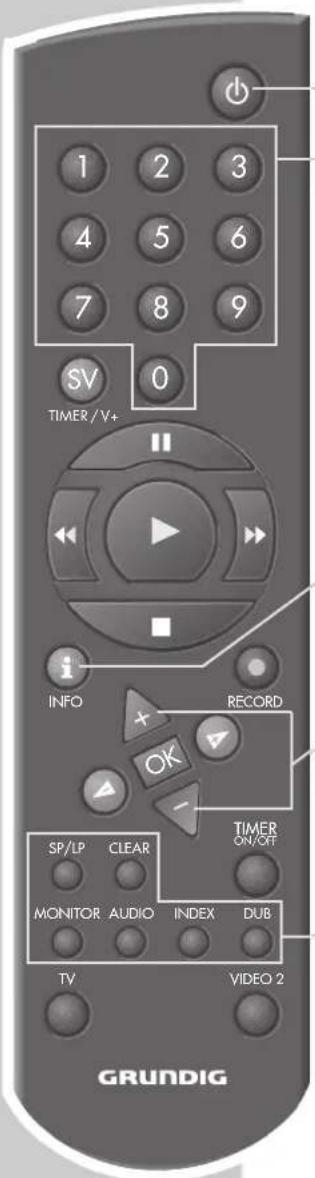

De afstandsbediening
Op deze pagina vindt u de belangrijkste functies van de afstandsbediening. Hoe u de toetsen moet bedienen, is beschreven in het desbetreffende hoofdstuk van deze gebruiksaanwijzing.
Richt de afstandsbediening op de videorecorder.
Schakelt de videorecorder uit (stand-by).
1 ... 0 Cijfertoetsen voor het invoeren van verschillende gegevens, »0« kiest programmaplaatsen » R 1«, »R 2«.
SV Opent de ShowView-opname. TIMER/V+
Pauze bij opname, stilstandbeeld bij weergave.
Beeldzoekfunctie achteruit bij weergave; band terugspoelen na "stop".
Start de weergave.
Beeldzoekfunctie vooruit bij weergave; band vooruitspoelen na "stop".
Schakelt de videorecorder in; beëindigt alle functies van de bandaandrijving en schakelt de videorecorder op "stop".
i INFO Schakelt naar het menu en weer terug naar het televisiebeeld.
• RECORD Start de opname.
Kiezen zenders, »+« omhoog, »- « omlaag; kiezen in de menu's verschillende functies.
OK Roept gegevens op, bevestigt gegevens en legt deze vast.
Voor de fijnafstemming van de zenders; kiezen in de menu's verschillende functies.
TIMER Activeert en deactiveert de TIMER-opname. ON/OFF
SP/LP Zonder functie.
CLEAR Wist gegevens, activeert ingevoerde gegevens, zet de weergave van de speelduur op »0:00:00«.
MONITOR Schakelt het beeldscherm heen en weer tussen het beeld van het televisietoestel en dat van de videorecorder (monitor-modus).
AUDIO Zonder functie.
INDEX Activeert de INDEX-zoekfunctie.
DUB Zonder functie.
VIDEO 2 Schakelt naar videobedieningsniveau 2.
TV Schakelt naar de bediening van een televisietoestel. De mogelijkheden zijn op pagina 38 beschreven.
Als uw televisietoestel is uitgerust met Megalogic-functies, moeten video-recorder en televisietoestel met de meegeleverde EURO-AV-kabel verbonden zijn, zie punt 3.
Als u een satellietontvanger met SAT-besturingsbus aan de videorecorder wilt aansluiten, moet u deze vóór de instellingen aansluiten; begint u bij punt 2 van het voorbeeld.
Antenne, televisietoestel, satellietontvanger en netkabel aansluiten
1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »ANTENNA IN« van de videorecorder.
2 Steek de meegeleverde antennekabel in de aansluiting »RF OUT« van de videorecorder en in de antenne-aansluiting van het televisietoestel.
3 Als het televisietoestel is uitgerust met één of meerdere EURO-AV-aansluitingen:
Steek de meegeleverde EURO-AV-kabel in de aansluiting »LINE 1 (I) IN/OUT« van de videorecorder en in de aansluiting AV 1 van het televisietoestel.
- Het voordeel van deze manier van aansluiten is een hogere beeld- en geluidskwaliteit tijdens de weergave.
4 Als aan de videorecorder een satellietontvanger met SAT-besturingsbus is aangesloten:
Verbind de aansluiting »LINE 2 (II) IN/DECODER« van de videorecorder en de aansluiting VCR van de satellietontvanger door middel van een standaard EURO-AV kabel met elkaar (aansluiting 4A).
Verbind de aansluiting »×× van de videorecorder en de aansluiting »VIDEO CONTROL« (besturingsleiding) van de satellietontvanger door middel van een standaard cinch-kabel met elkaar (aansluiting 4B).
Steek de antennekabel van de huisantenne in de desbetreffende antenneaansluiting (Y) van de satellietontvanger.
Steek de antennekabel van de sattelietantenne in de desbetreffende antenne-aansluiting (INPUT-SAT) van de satellietontvanger (aansluitingen 4C).
Verbind de aansluiting »ANTENNA IN« van de videorecorder en de bijbehorende aansluiting (TV) van de satellietontvanger door middel van een standaard antennekabel met elkaar (aansluiting 4D).
Verbind de EURO-AV-aansluiting (TV) van de satellietontvanger en de aansluiting AV2 van het televisietoestel door middel van een standaard EURO-AV-kabel met elkaar (aansluiting 4E).
Aanwijzing:
Aan aansluiting »LINE 2 (II) IN/DECODER« kan als alternatief ook een PAY-TV-decoder worden aangesloten.
Als op deze aansluiting een satellietontvanger is aangesloten, sluit de PAY-TV-decoder dan aan op de decoderaansluiting van de satellietontvanger.
5 Steek de stekkers van de netkabels in het stopcontact.
- De videorecorder is nu klaar voor gebruik (stand-by).
Voorzichtig:
De videorecorder is alleen volledig van het stroomnet afgesloten als u de netstekker uit het stopcontact hebt gehaald.
Videorecorder inschakelen en uitschakelen (energiezuinige modus)
1 Schakel de videorecorder in met »■ «.
2 Schakel de videorecorder in gereedheid (stand-by) met » ⏻.
- De videorecorder is nu klaar voor gebruik (stand-by), op het display is de tijd zichtbaar.
3 Schakel de videorecorder uit met » ⏻.
- De videorecorder is nu uitgeschakeld, de tijd wordt niet meer op het display aangegeven, de videorecorder verbruikt nu minder dan 2 watt.
Aanwijzing:
De videorecorder kan niet worden uitgeschakeld, als er TIMER-opnamen geprogrammeerd zijn.
Batterijen in de afstandsbediening plaatsen
1 Druk op de markering op het klepje van het batterijvak om het klepje eraf te halen.
2 Let bij het plaatsen van de batterijen (type mignon, bijv. UM-3 of AA, 2 x1,5 V) op de polen, die onderin het vakje aangegeven zijn.
Aanwijzing:
Als de videorecorder niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Verbruikte batterijen moet u onmiddellijk verwijderen. Voor schade die ontstaat door uitgelopen batterijen, stelt GRUNDIG zich niet aansprakelijk.
Milieutip
Indien bij het door u in gebruik genomen apparaat batterijn of batterijpacks zijn geleverd, geldt het volgende:
Om te voorkommen dat er mogelijk schadelijke stoffen in het milieu terecht komen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegoold, maar te worden ingeleverd als klein chemisch afval.
Bij dit produkt zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet weggoolen maar inleveren als KCA.
Videorecorder en televisietoestel aanpassen
Deze instelling is niet noodzakelijk, als de videorecorder en het televisietoestel door middel van een EURO-AV-kabel met elkaar verbonden zijn.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave via de antennekabel.
Pak bovendien de gebruiksaanwijzing van uw televisietoestel erbij.
Aanwijzing:
De videorecorder moet zich in de stand-by-modus bevinden (niet in de energiezuinige modus).
Aanpassen
1 Zoek op het televisietoestel op de UHF-band, tussen kanaal 21 en kanaal 69, een "vrij" kanaal, waarop geen televisiezender uitzendt (alleen sneeuw op het beeldscherm en ruis).
- Bij veel televisietoestellen wordt het kanaalnummer weergegeven.
2 Sla het kanaalnummer van het "vrije" kanaal op uw televisietoestel op.
- Hoe u dat doet, staat beschreven in de gebruiksaanwijzing van het televisietoestel.
3 Druk op »INFO« op de videorecorder en houd deze knop ca. drie seconden ingedrukt.
- Aanduiding op de videorecorder bijv. »CH 36 RF«.
4 Stel het kanaal met » ▼P ▲« op de videorecorder in, tot op het televisietoestel het beeld van de videorecorder verschijnt.
5 Als de beeldkwaliteit van het "beeld van de videorecorder" goed is, slaat u de instelling met »OK« op.
- De videorecorder schakelt naar stand-by.
Aanwijzing:
Stelt de kwaliteit van het "beeld van de videorecorder" niet helemaal tevreden of is de kwaliteit van één of meerdere zenders verslechterd, dan moet u op het televisietoestel een ander "vrij" kanaal zoeken. Daartoe herhaalt u de instellingen van de punten 1 t/m 5.
Zenders instellen – automatisch (met ATS euro plus)
De videorecorder heeft een eigen ontvangelement. Dankzij dit element kan de videorecorder – onafhankelijk van het televisietoestel – zenders ontvangen en registreren.
Daarom moet u de kanalen van de zenders op de videorecorder instellen.
Bij deze instelling wordt automatisch ook de tijd geactualiseerd. Voorwaarde daarvoor is, dat op programmaplaats 1 van de videorecorders een zender met teletekst is ingesteld.
Als de tijd niet werd geactualiseerd, dient u deze manueel in te stellen, zie hoofdstuk "Tijd en datum instellen" op pagina 35.
Er staan 84 programmaplaatsen ter beschikking, waaraan willekeurig zenders van de antenne, van de kabel of van de satellietontvanger kunnen worden toegewezen.
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, neemt de videorecorder bij deze instelling de op het televisietoestel geprogrammeerde zenders over.
Als een satellietontvanger met SAT-besturingsbus op de videorecorder is aangesloten, worden ook de zenders van de satellietontvanger in de zendertabel van de videorecorder overgenomen.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instellen
1 Druk op »■ «.
- Op het beeldscherm van het televisietoestel verschijnt het menu »AUTO INSTALLATION«.
Help:
Als op het beeldscherm het menu »AUTO INSTALLATION« niet verschijnt: »▼ P« en »INFO« op de videorecorder gelijktijdig indrukken, tot het menu verschijnt.
2 Begin de instelling met »OK«.
- Op het beeldscherm verschijnt het menu »SPRACHE« (TAAL).
3 Kies de taal met » △+▽▽ « en bevestig uw keuze met »OK«.
- Op het beeldscherm verschijnt het menu »LAND«.
AUTO INSTALLATION
PRESS OK KEY TO START.
4 Kies een land (plaats waar de recorder is opgesteld) met » + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + × Als het juiste land niet in het menu staat, kiest u de regel »DIV.«. Bevestig de instelling met de toets »OK«.
5 Op het beeldscherm verschijnt een menu met de vraag, of de antenne- en EURO-AV kabel op de videorecorder werden aangesloten. Ga naar de volgende instelling met »OK«.
6 Op het beeldscherm verschijnt het menu »SAT ONTVANGER« Als er geen satellietontvanger met SAT-besturingsbus op de videorecorder is aangesloten, kiest u de instelling »SAT CONTROL UIT« met behulp van »◀« of »▶« en gaat u verder met punt 7. Als er een satellietontvanger met SAT-besturingsbus is aangesloten, kiest u met behulp van »◀« of »▶« de instelling »SAT CONTROL AAN«. - Op het beeldscherm van het televisietoestel verschijnt een menu met het verzoek om de satellietontvanger op de videorecorder aan te sluiten.
7 Start de zoekloop met »OK«. - De videorecorder zoekt alle televisiekanalen naar zenders af, waarna ze worden gesorteerd en vastgelegd. Het zoeken kan een paar minuten duren. - Na afloop van de zoekloop verschijnt op het beeldscherm het menu »VERPLAATSEN«.
Aanwijzing:
De gevonden televisiekanalen kunnen nu naar eigen wens worden gesorteerd. Als u tevreden bent met de volgorde waarin de zenders zijn geplaatst, beëindigt u de instelling met punt 10.
8 Kies de zender die u wenst te verplaatsen met behulp van » + + + + + + + en markeer deze met »OK«. 9 "Schuif" de gemarkeerde zender met » + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + and Wilt u nog meer zenders verplaatsen, herhaal dan de punten 8 en 9.
10 Sluit de instelling af met »i INFO«.
Aanwijzing:

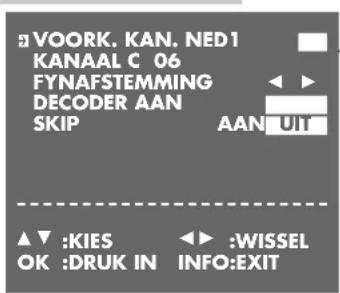

Verdere instellingen – bijvoorbeeld de manuele zoekloop, de volgorde van de zenders naderhand wijzigen, zenders uit de zendertabel verwijderen of een zender een naam geven – worden vanaf pagina 31 beschreven.
Weergavefuncties
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif de bespeelde cassette – met het venster naar boven – zover in het cassettevak, tot ze automatisch wordt ingetrokken.
- Aanduiding op de videorecorder: » (cassettesymbool).
1 Start de weergave met » ▶«.
- Op het beeldscherm verschijnt de speeltijd, kort daarna gevolgd door de resterende speeltijd van de band.
Aanwijzing:
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, schakelt het televisietoestel zich na het starten van de weergave vanuit de stand-by-stand in en schakelt automatisch naar de programma-plaats »AV«.
2 Schakel naar stilstandbeeld*/pauze met »II«.
Door meermaals indrukken loopt het stilstandbeeld stap voor stap door.
3 Kies beeldzoekfunctie achteruit met » ◀◀◀ « tijdens de weergave.
Kies beeldzoekfunctie vooruit met »▶▶« tijdens de weergave. Het meermaals indrukken zorgt voor verschillende weergavesnelheden.
4 Beëindig de weergave met »■«.
5 Spoel de band terug met » ◀◀◀ «, spoel de band vooruit met »▶▶◀.
6 Schuif de cassette uit met » ▲ « op de videorecorder.
Aanwijzingen:
Als een cassette zonder wisbeveiliging in de videorecorder wordt geschoven, start de weergave automatisch.
Met »OK« kan op het display van de videorecorder worden gekozen: speeltijd, resterende speeltijd van de band (»R«) en tijd.
De speeltijd kan met »CLEAR« op » 0:00:00« worden gezet.
* Stilstaand beeld met stoorstrepen.
Extra weergavefuncties
Dubbele weergavesnelheid
1 Druk tijdens de weergave op » ▶«.
2 Druk nog een keer op »▶« om terug te keren naar normale weergave.
Slow-motion
1 Druk tijdens het stilstandbeeld (weergave/pauze) langere tijd op »II«. – Op het display van de videorecorder verschijnt korte tijd: »SLOW«.
2 Druk op » ▶ « om terug te keren naar weergave.
Stilstandbeelden stap voor stap doorschakelen
1 Druk tijdens het stilstandbeeld (weergave/pauze) herhaaldelijk op »II«. - Op het display van de videorecorder verschijnt korte tijd: »STILL«.
2 Druk op » ▶ « om terug te keren naar weergave.
Kwaliteit stilstandbeeld verbeteren
Als het stilstandbeeld trilt of er onrustig uitziet, kunt u het optimaliseren:
1 Tijdens het stilstandbeeld (weergave/pauze) kunt u met de toetsen » + « of » - « het beeld zodanig instellen dat het er volgens u het beste uitziet.
2 Druk op » ▶ « om terug te keren naar weergave.
Beeldstoringen verhelpen (instelling van de spoorpositie)
1 Tijdens de weergave kunt u met de toetsen » + « of » - « het beeld zodanig instellen dat het er volgens u het beste uitziet. - Deze instelling blijft behouden tot u de cassette uit de videorecorder haalt.
2 Door de toetsen » P op de videorecorder gelijktijdig in te drukken, schakelt u de functie » AUTOTRACKING« in.
Automatische beeldverbetering (ACC Plus)
Sommige cassettes die op een andere videorecorder zijn bespeeld, zijn wat betreft beeld en geluid van een slechte kwaliteit. Dat ligt niet aan uw videorecorder!
1 Druk tijdens de weergave op de toets »OK« op de videorecorder, waarna de automatische beeldverbetering (ACC Plus) het beeld optimaliseert.
Aanwijzing:
De functie stilstandbeeld en de beeldzoekfunctie worden na een tijdje automatisch door de videorecorder uitgeschakeld.
Weergave van opnamen volgens de NTSC-kleurennorm
Bij de weergave van NTSC-opnamen schakelt de videorecorder automatisch over op dit systeem.
Aanwijzing:
Bij NTSC-weergave is geen stilstandbeeldfunctie mogelijk.
Doelloop
Met dit zoeksysteem kunt u de cassette automatisch terugspoelen tot bandpositie »0:00:00«.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif de gewenste cassette erin.
Bedienen
1 Start de weergave met » ▶«.
2 Kies de speeltijd met de toets »OK«.
3 Zet de speeltijd op de gewenste bandpositie met de toets »CLEAR« op »0:00:00«.
4 Druk achtereenvolgens op »INDEX« en »O« om terug te spoelen naar de marking op de band.
- De band wordt tot de markering teruggespoeld.
Drie opnamemogelijkheden:
Uw videorecorder beschikt over drie mogelijkheden om programma's op te nemen:
1 Direct, d.w.z. u stemt de videorecorder af op de gewenste zender en start direct met opnemen.
2 Op een later tijdstip – met behulp van de ShowView-nummers.
3 Op een later tijdstip - door invoeren van de gegevens voor het gewenste televisieprogramma - als u de ShowView-nummers niet kent.
Bij de opnamesoorten 2 en 3 kunt u de opnamegegevens voor acht programma's binnen een jaar invoeren,
of programma's dagelijks of wekelijks op dezelfde tijd laten opnemen. Door het Video-Programmeer-Systeem (VPS) worden de door u gewenste programma's – gestuurd door de televisie-omroepen – opgenomen.
Het Video-Programmeer-Systeem (VPS/PDC)
De besturing door middel van dit systeem garandeert bij het opnemen op een later tijdstip, dat het programma altijd volledig wordt opgenomen.
Aanwijzingen voor het Video-Programmeer-Systeem
Veel omroepen zenden een extra signaal (VPS/PDC-signaal) uit, dat het begin en de duur van elk televisieprogramma markeert. Het is daarom belangrijk, dat bij het programmeren van de videorecorder de in- en uitschakeltijden tot op de minuut nauwkeurig worden ingevoerd.
Als televisieprogramma's worden veranderd of verschoven, worden er in de programma-overzichten aparte VPS/PDC-tijden aangegeven, die in plaats van de normale begintijden moeten worden ingevoerd.
Zenders zonder VPS/PDC-signaal
Bij omroepen die geen VPS/PDC-signaal uitzenden, wordt de opname alleen door de inschakeltijd gestart en alleen door de uitschakeltijd beeindigd.
Het is hiervoor niet van belang of het VPS/PDC-signaal wordt bevestigd of gewist.
Programmering van meerdere televisieprogramma's op een dag
Als u op één dag meerdere televisieprogramma's wilt voorprogrammeren, moet u beslissen welk programma u volledig wilt opnemen als u denkt dat de uitzendtijden zouden kunnen worden verschoven.
Zenders van een satellietontvanger met antennerotor
Als u de opnamegegevens voor zenders van verschillende satellietposities invoert, mag u alleen voor de zender van een sattelietpositie het VPS-signaal programmeren, omdat anders de motor van de satellietrotor kan worden overbelast.
Direct opnemen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) in het cassettevak tot deze er automatisch wordt ingetrokken.
1 Kies » △ ▶ ▽ of » ◼ P ▶ « ▶ o f » 0 ... 9 « voor het opnemen van het gewenste programma.
Aanwijzing:
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, kan met »• RECORD« de zender worden opgenomen die op het beeldscherm van het televisietoestel te zien is. De programmaplaats hoeft niet op de videorecorder te worden ingesteld.
2 Start de opname, houd de toets »• RECORD« daartoe langer ingedrukt. Door de toets meerdere keren in te drukken, wordt de uitschakeltijd in stappen van 10 minuten weergegeven.
3 Kies de opnamepauze met de toets »II«.
4 Beëindig de opname met »■ «.
5 Spoel de band terug met »◀◀«, spoel de band vooruit met »▶▶«.
6 Schuif de cassette uit met » ▲ « op de videorecorder.
Aanwijzing:
De speeltijd kan met »CLEAR« op » 0:00:00« worden gezet.
Opnamen naadloos achter elkaar zetten (Assemble)
Door deze functie verkrijgt u bij de weergave naadloze overgangen tussen de opnamen zonder stoorzones.
1 Zoek tijdens de weergave het eind van de scene, waaraan de nieuwe opname moet worden toegevoegd. Druk op deze positie op »ll«.
2 Schakel de videorecorder met » • RECORD « op opname-pauze.
3 Voer de gewenste zender met »0 ... 9« met één of twee cijfers in en start de nieuwe opname met »• RECORD«.
4 Beëindig de opname met »■ «.
Bepaalde opnamen vinden – met het Video Index Search System (VISS)
Dit zoeksysteem zorgt ervoor, dat u het begin van al uw eigen opnamen precies en snel terug kunt vinden. De daartoe benodigde "markeringen" worden automatisch – bij het begin van elke eigen opname – op de band gezet.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave. Schuif de cassette erin.
Bediening
1 Druk op »INDEX«.
2 Voer het nummer van de gewenste opname in door meerdere keren op »«« of »»« te drukken (max. 19).
- De band wordt tot het begin van de gekozen opname vooruit- of teruggespoeld. Daar begint de weergave.
Later opnemen – door invoeren van het ShowView-nummer
Aanwijzingen:
De tijd en de datum van de videorecorder moeten correct ingesteld zijn.
De ShowView-nummers van de programma's staan in de programmabladen vermeld.
Als alle TIMER-posities bezet zijn, moet u een TIMER-positie wissen, zie hoofdstuk "Opnamegegevens wissen", op pagina 26.
De bediening kan op elk moment met de toets » ◀◀ worden afgebroken.
SHOWVIEW® is een handelsmerk bruikt door Gemstar Development Corporation. Het SHOWVIEW systeem wordt gefabriceerd onder licentie van Gemstar Development Corporation.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) in het cassettevak tot deze er automatisch wordt ingetrokken.
Als zich al een cassette in de videorecorder bevindt, schakel deze dan in met »■ «.
Is de videorecorder klaar voor gebruik, dan dient u deze toestand met »TIMER ON/OFF« te onderbreken.
Voorbeeld
1 Begin de instelling met »TIMER SV«.
- Op het beeldscherm verschijnt het menu »SHOWVIEW«.
2 Voer het ShowView-nummer voor het gewenste televisieprogramma met »0 ... 9 « in.
Aanwijzing:
Als u bij het invoeren van het ShowView-nummer een fout maakt, kan het nummer met »CLEAR« cijfer voor cijfer worden gewist.
Als u wilt dat een programma "dagelijks" of "wekelijks" op dezelfde tijd wordt opgenomen, dient u met »▽« de regel » EENMAL WEKEL. DAGEL« te kiezen en met »◀« of »▶« de gewenste functie te kiezen.
De functie "dagelijks" is voor opnamen op zaterdag en zondag niet mogelijk.
SHOWVIEW NR.
EENMAL EKEL. DAGEL
3 Bevestig het ShowView-nummer met »OK«.
- Op het beeldscherm verschijnen de actuele opnamegegevens.
Aanwijzing:
Bij het voor het eerst programmeren van een zender is in het menu de aanduiding »PR« gemarkeerd. De videorecorder moet eerst "leren", op welke van de programmaplaatsen de afzonderlijke zenders zijn vastgelegd.
Voer de gewenste zender (bijv. »03«) met »0 ... 9« twee cijfers in.
Bij alle volgende programmeringen met deze zender is het kiezen van de zender niet meer nodig.
Als een zender van een aangesloten satellietontvanger zonder SAT-besturingsleiding wordt geprogrammeerd, kies dan met »A« of »-« de programmaplaats »A2«. De satellietontvanger moet tot het gekozen opnametijdstip en gedurende de TIMER-opname ingeschakeld zijn.
4 Kies de VPS/PDC-besturing (indien gewenst). Kies daartoe met » ◎ « de aanduiding »*« en schakel met » △ « of » ▽ « VPS in of uit.
- De aanduiding »*« betekent opname met VPS.
5 Leg de opnamegegevens met »OK« vast.
- Op het beeldscherm verschijnt weer het menu »SHOWVIEW«. Voor volgende opnamen herhaalt u de bediening vanaf punt 2, anders beeindigt u de bediening met punt 6.
6 Beëindig de bediening met »i INFO«.
7 Maak de videorecorder met »TIMER ON/OFF« klaar voor het opnemen.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »!» gaat branden. De videorecorder is nu klaar voor het opnemen.
Help:
Om ervoor te zorgen dat de videorecorder deze opname uitvoert, moet de videorecorder met »TIMER ON/OFF« gereed worden gemaakt voor opnemen. Deze toestand wordt aangeduid door de TIMER-indicator »◀◀◀.
Later opnemen – door invoeren van de gegevens voor het gewenste televisieprogramma
Gebruik deze manier van opnemen, als u de ShowView-nummers van de televisieprogramma's niet kent.
Aanwijzingen:
De tijd en de datum van de videorecorder moeten correct ingesteld zijn.
Als alle TIMER-posities bezet zijn, moet u een TIMER-positie wissen, zie hoofdstuk "Opnamegegevens wissen", op pagina 26.
De bediening kan op elk moment met » ◊« worden afgebroken.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) in het cassettevak tot deze er automatisch wordt ingetrokken.
Als zich al een cassette in de videorecorder bevindt, schakel deze dan in met »■ «.
Is de videorecorder klaar voor gebruik, dan dient u deze toestand met »TIMER ON/OFF« te onderbreken.
Voorbeeld
1 Begin de instelling met »i INFO«.
- Op het beeldscherm verschijnt het hoofdmenu.
2 Kies de regel »TIMER« met » + « of » ▽ « en activeer deze met »OK«. - Op het beeldscherm verschijnt het menu »TIMER«.
3 Kies een vrije TIMER-plaats met » + « of » ▽ «.
4 Begin de invoer van gegevens met »OK«. - De huidige datum verschijnt op het display.
5 Wijzig de datum (DATUM) met » △« of » ▽«, of voer met »0 ... 9 « de datum in vier cijfers in. Bevestig de invoer met »OK«.
6 Als u wilt dat een programma "dagelijks" of "wekelijks" op dezelfde tijd wordt opgenomen, dient u met »+« of »-« de aanduiding »D« (dagelijks) of »W« (wekelijks) te kiezen.
- De functie "dagelijks" is voor opnamen op zaterdag en zondag niet mogelijk.
Bevestig de invoer met »OK«.
7 Wijzig de zender (PR) met » △« of » ▽«, of voer de zender met »0 ... 9 « met twee cijfers in.
Bevestig de invoer met »OK«.
Aanwijzing:
Als in plaats van de zender het beeld-/geluidssignaal van een extern apparaat moet worden opgenomen, moet programmaplaats »A1 of A2« met »+« of »-« worden gekozen.
Als een zender van een aangesloten satellietontvanger zonder SATbesturingsleiding wordt geprogrammeerd, kies dan met »+« of »-« de programmaplaats »A2«. De satellietontvanger moet tot het gekozen opname-tijdstip en gedurende de TIMER-opname ingeschakeld zijn.
8 Wijzig de inschakeltijd (START) met » + « of » - «, of voer de inschakeltijd met »0 ... 9 « met vier cijfers in.
Bevestig de invoer met »OK«.
9 Wijzig de uitschakeltijd (STOP) met » ▲« of » ▼«, of voer de uitschakeltijd met »0 ... 9 « met vier cijfers in.
- De aanduiding » * « betekent opname met VPS.
11 Sla de opnamegegevens met »OK« op.
- Op het beeldscherm verschijnt weer het menu »TIMER«.
- Voor volgende opnamen herhaalt u de bediening vanaf punt 4, anders beëindigt u de bediening met punt 12.
12 Beëindig de bediening »i INFO«.
13 Maak de videorecorder met »TIMER ON/OFF« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©» gaat branden. De videorecorder is nu klaar voor het opnemen.
Help:
Om ervoor te zorgen dat de videorecorder deze opname uitvoert, moet de videorecorder met »TIMER ON/OFF« gereed worden gemaakt voor opnemen. Deze toestand wordt aangeduid door de TIMER-indicator »💡».
Opnamegegevens controleren, wijzigen, wissen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Opnamegegevens controleren
1 Druk op »TIMER ON/OFF« als "klaar voor opname" is geactiveerd.
2 Druk op »■ «.
- De videorecorder wordt ingeschakeld.
3 Roep het hoofdmenu op met »i INFO«.
4 Kies de regel »TIMER« met » + « of » ▽ « en activeer deze met »OK«.
- Op het beeldscherm verschijnt het menu »TIMER«.
- Controleer de opnamegegevens.
5 Schakel het menu »TIMER« met »i INFO« uit.
6 Maak de videorecorder met »TIMER ON/OFF« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©» gaat branden. De videorecorder is nu klaar voor het opnemen.
Opnamegegevens wijzigen
1 Druk op »TIMER ON/OFF« als "klaar voor opname" is geactiveerd.
2 Druk op »■ «.
- De videorecorder wordt ingeschakeld.
3 Roep het hoofdmenu op met »i INFO«.
4 Kies de regel »TIMER« met » + « of » ▽ « en activeer deze met »OK«.
- Op het beeldscherm verschijnt het menu »TIMER«.
5 Kies de betreffende TIMER-plaats met » + « of » ▽ « en activeer deze met »OK«.
6 Kies de betreffende opnamegegevens met » ◀ « of » ◀ « en wijzig deze met » ▲ « of » ▼ « of » 0 ... 9 «.
7 Leg de opnamegegevens met »OK« vast.
8 Schakel het menu »TIMER« met »i INFO« uit.
9 Maak de videorecorder met »TIMER ON/OFF« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©» gaat branden. De videorecorder is nu klaar voor het opnemen.
Opnamegegevens wissen
1 Druk op »TIMER ON/OFF« als "klaar voor opname" is geactiveerd.
2 Druk op »■ «.
- De videorecorder wordt ingeschakeld.
3 Roep het hoofdmenu op met »i INFO«.
4 Kies de regel »TIMER« met » + « of » △ « en activeer deze met »OK«.
- Op het beeldscherm verschijnt het menu »TIMER«.
5 Kies de betreffende TIMER-plaats met » + « of » ▽ « en wis deze met » CLEAR«.
6 Schakel het menu »TIMER« met »i INFO« uit.
7 Als er meerdere TIMER-plaatsen zijn geprogrammeerd, maak de videorecorder dan met »TIMER ON/OFF« klaar voor het opnemen.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©» gaat branden. De videorecorder is nu klaar voor het opnemen.
"Klaar voor opname" van de videorecorder onderbreken
U hebt TIMER-plaatsen geprogrammeerd en wilt de videorecorder gebruiken terwijl deze "klaar voor opname" is.
1 Druk op »TIMER ON/OFF«.
2 Schakel de videorecorder met »■ « in.
3 Voer de gewenste functie uit.
"Klaar voor opname" van de videorecorder weer activeren
1 Schuif een cassette met voldoende speelduur en intact plaatje in het cassettevak en druk daarna op » TIMER ON/OFF«.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©« gaat branden. De videorecorder is nu klaar voor het opnemen.
... vanaf een tweede videorecorder of een DVD-speler
Tweede videorecorder of een DVD-speler aansluiten
Verbind de aansluiting »LINE 2 (II) IN/DECODER« van deze videorecorder en de desbetreffende aansluiting van de andere videorecorder of DVD-speler door middel van een standaard EURO-AV kabel met elkaar.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Plaats de compactdisc (cd) of cassette die moet worden gekopieerd, in de DVD-speler resp. in de weergaverecorder.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) in het cassettevak van de opnamerecorder.
Bediening
1 Kies op de opnamerecorder de programmaplaats voor de tweede video-recorder of DVD-speler. Druk daartoe zo vaak op »0« dat de programma-plaats »8 2« wordt weergegeven.
2 Start de opname op de opnamerecorder. Druk »• RECORD« langer in en start tegelijkertijd de weergave op het weergavetoestel.
3 Beëindig de opname met »■ «.
SATELLIETONTVANGER
Gebruik met een satellietontvanger zonder SAT-besturingsbus
1 Schakel het televisietoestel en de satellietontvanger uit.
2 Trek de netkabel van de videorecorder uit het stopcontact.
3 Verbind de EURO-AV-aansluiting (TV) van de satellietontvanger en de aan-sluiting AV2 van het televisietoestel door middel van een standaard EURO-AV-kabel met elkaar.
Aanwijzing:
Als de satellietontvanger over een aparte EURO-AV-aansluiting (DECODER) voor decoders beschikt, kunt u hierop een "PAY-TV-decoder" aansluiten.
4 Verbind de aansluiting »LINE 2 (II) IN/DECODER« van de videorecorder en de bijbehorende EURO-AV-aansluiting (VCR) van de satellietontvanger met een standaard EURO-AV kabel met elkaar.
5 Verbind de aansluiting »LINE 1 (I) IN/OUT« van de videorecorder en de EURO-AV-aansluiting (AV1) van het televisietoestel door middel van de meegeleverde EURO-AV-kabel met elkaar.
6 Steek de antennekabel van de huisantenne in de desbetreffende antenne-aansluiting (Y) van de sattelietontvanger.
Steek de antennekabel van de sattelietantenne in de desbetreffende antenne-aansluiting (INPUT-SAT) van de satellietontvanger.
7 Verbind de aansluiting »ANTENNA IN« van de videorecorder en de bijbehorende aansluiting (TV) van de satellietontvanger door middel van een standaard antennekabel met elkaar.
8 Steek de meegeleverde antennekabel in de aansluiting »RF OUT« van de videorecorder en in de antenne-aansluiting (Y) van het televisietoestel.
9 Steek de netkabel van de videorecorder weer in het stopcontact.
Voorbereiden
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) in het cassettevak tot deze er automatisch wordt ingetrokken.
Bedienen
1 Schakel de satellietontvanger in en kies de gewenste satellietzender.
2 Druk zo vaak op »0« dat op de videorecorder de programmaplaats »R 2« wordt weergegeven.
3 Start de opname, houd de toets » • RECORD « daartoe langer ingedrukt.
4 Beëindig de opname met »■«.
Als de videorecorder gecodeerde zenders van commerciële stations ontvangt, hebt u daarvoor een decoder nodig.
Vraag in de gespecialiseerde zaak naar deze decoder.
Aansluiten
Verbind de aansluiting »LINE 2 (II) IN/DECODER« van de videorecorder en de geschikte aansluiting van de decoder door middel van een EURO-AV kabel met elkaar.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Programmaplaats voor een decoder instellen
1 Roep het hoofdmenu op met »i INFO«.
2 Kies de regel »INSTALLATIE« met »+« of »▽« en activeer deze met »OK«.
3 Kies de regel »KANAALVOORKEUZE« met »+« of »▽« en activeer deze met »OK«.
4 Activeer »HANDMATIG AFSTEMMING« met »OK«.
- Op het beeldscherm verschijnt het menu voor de zenderinstelling. De regel
»VOORK. KAN.« is gemarkeerd.
5 Kies met »0 ... 9« de gewenste programmaplaats, waarop de zender zich bevindt waarvoor de decoder nodig is.
6 Kies de regel » DECODER« met » △ « of » ▽ « en kies met » ◀ « of » ◀ « »AAN«.
7 Sla de instelling voor deze programmaplaats op met »OK«.
8 Beëindig de instellingen met »i INFO«.
Bediening
1 Schakel het televisietoestel in.
2 Kies vóór de opname de programmaplaats voor de PAY-TV-zender met »+« of »▽«of»▼P▲«o f»0...9«.
3 Start de opname, houd de toets » • RECORD« daartoe langer ingedrukt.
- Het PAY-TV-programma wordt opgenomen.
Zenders sorteren – met de hand
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instelling
1 Roep het hoofdmenu op met »i INFO«.
- Op het beeldscherm verschijnt het menu »MENÜ«.
- Op het beeldscherm verschijnt het menu »INSTALLATIE«.
- Op het beeldscherm verschijnt het menu »SORTEREN KANALEN«.
4 Kies de regel » VERPLAATSEN« met »+« of »▽« en activeer deze met »OK«.
- Op het beeldscherm verschijnt de zendertabel en op de achtergrond het beeld van de gekozen programmaplaats.
5 Kies de zender die u wenst te verplaatsen met behulp van » en markeer deze met »OK«.
6 "Schuif" de gemarkeerde zender met » + A A B C « naar de gewenste programmaplaats en bevestig dit met »OK«.
Wilt u nog meer zenders verplaatsen, herhaal dan de punten 5 en 6.
7 Sluit de instelling af met »i INFO«.
Zenders uit de zendertabel wissen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instelling
1 Roep het hoofdmenu op met »i INFO«.
- Op het beeldscherm verschijnt het menu »MENÜ«.
2 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met »OK«.
- Op het beeldscherm verschijnt het menu »INSTALLATIE«.
- Op het beeldscherm verschijnt het menu »SORTEREN KANALEN«.
SORTEREN KANALEN
VERPLAATSEN
VERWIJDEREN
NAAM
:KIES
4 Kies de regel » VERWIJDEREN« met »+« of »▽« en activeer deze met »OK«.
- Op het beeldscherm verschijnt de zendertabel en op de achtergrond het beeld van de gekozen programmaplaats.
5 Kies de zender die u wenst te wissen met behulp van » + « of » ▽ « en bevestig uw keuze met »OK«.
6 Wis de zender met »OK«.
7 Wilt u nog meer zenders wissen, herhaal dan de punten 5 en 6.
8 Sluit de instelling af met »i INFO«.
Namen van de zenders wijzigen of invoeren
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instelling
1 Roep het hoofdmenu op met »i INFO«.
- Op het beeldscherm verschijnt het menu »MENÜ«.
- Op het beeldscherm verschijnt het menu »INSTALLATIE«.
- Op het beeldscherm verschijnt het menu »SORTEREN KANALEN«.
- Op het beeldscherm verschijnt de zendertabel en op de achtergrond het beeld van de gekozen programmaplaats.
5 Kies de zender waarvoor u een naam wenst in te voeren met behulp van »+« of »▽« en bevestig uw keuze met »OK«.
- De eerste positie van de naam is gemarkeerd.
6 Voer met » △ « of » ▽ « een teken in, kies met » ◀ « of » ◄ « de volgende positie en voer ook voor de overige posities (max. 5 posities) tekens in.
Sla de instelling op met »OK«.
7 Wilt u nog meer namen aan de zenders toewijzen, herhaal dan de punten 5 en 6.
8 Sluit de instelling af met »i INFO«.
SORTEREN KANALEN
VERPLAATSEN
VERWIJDEREN
NAAM
▲▼:KIES
Zenders instellen, door manueel zoeken of door direct invoeren van het kanaalnummer
Als u de kanaalnummers/speciale kanaalnummers van de desbetreffende zenders niet kent, of als de recorder een zender met het zoekloop-geheugensysteem niet kon vinden, kunt u het manuele zoeken starten.
Als u de kanaalnummers/speciale kanaalnummers van de desbetreffende zenders wel kent, kunt u deze gegevens ook direct invoeren.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instelling
1 Roep het hoofdmenu op met »i INFO«.
2 Kies de regel »INSTALLATIE« met »+ & of »▽ « en activeer deze met »OK«.
3 Kies de regel »KANAALVOORKEUZE« met »+« of »▽« en activeer deze met »OK«.
4 Activeer de regel »HANDMATIG AFSTEMMING« met »OK«.
- Op het beeldscherm verschijnt het menu voor de zenderinstelling. De regel »VOORK. KAN.« is gemarkeerd.
5 Kies »0 ... 9« de gewenste programmaplaats, waarop de nieuwe zender moet worden opgeslagen.
7 Start de zenderzoekloop met » ◀« of » ◀«.
- De zenderzoekloop stopt zodra een zender wordt gevonden,
of
voer het kanaalnummer met behulp van de cijfertoetsen »0 ... 9« met twee cijfers in.
Omschakelen van normale kanalen (aanduiding: »C«) naar speciale-/hyperbandkanalen (aanduiding: »S«) en weer terug met »MONITOR«.
8 Stel de zender (indien nodig) fijn af. Kies daarvoor met » + « of » - « de regel » FYNAFSTEMMING« en wijzig de instelling met » ◀ « of » ▶ «.
9 Sla de instelling voor deze programmaplaats op met »OK«. Wilt u nog meer zenders instellen, herhaal dan de punten 5 t/m 8
10 Sluit de instelling af met »i INFO«.
Zenders "overslaan"
Deze functie activeert u, als u bij het stapsgewijs verderschakelen van de programmaplaatsen met »+« of »-« één of meer programmaplaatsen wilt overslaan.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Instelling
1 Roep het hoofdmenu op met »i INFO«.
2 Kies de regel »INSTALLATIE« met » + « of » ∇ « en activeer deze met »OK«.
3 Kies de regel »KANAALVOORKEUZE« met »+« of »-« en activeer deze met »OK«.
4 Activeer de regel »HANDMATIG AFSTEMMING« met »OK«.
- Op het beeldscherm verschijnt het menu voor de zenderinstelling. De regel »VOORK. KAN.« is gemarkeerd.
5 Kies met »0 ... 9« de programmaplaats die moet worden "overgeslagen".
6 Kies de regel » SKIP « met » + « of » ∇ «.
7 Kies »AAN« met » ◀◀◀ of »▶◀
Aanwijzing:
Om ervoor te zorgen, dat de programmaplaatsen weer kunnen worden gekozen, dient u de instelling te herhalen en bij punt 7 »UIT« te kiezen.
De digitale klok van de videorecorder blijft nog ca. 1 uur lopen, ook als de videorecorder niet op het stroomnet is aangesloten.
De tijd is dan echter niet zichtbaar op het display.
Tijd en datum automatisch actualiseren
Als op programmaplaats 1 van de videorecorder een zender met teletekst is ingesteld, actualiseert de videorecorder hiermee de "interne" klok. Het actualiseren wordt regelmatig herhaald, zodat de videorecorder ook zomer -en wintertijd herkent.
Schakel de videorecorder met »©« uit om de tijd en de datum te actualiseren.
Tijd en datum manueel instellen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
1 Roep het hoofdmenu op met »i INFO«.
2 Kies de regel »INSTALLATIE« met » + « of » ∇ « en activeer deze met »OK«.
3 Kies de regel »KLOK« met » + « of » = en activeer deze met »OK«.
- Op het beeldscherm verschijnt het menu »KLOK«, de aanduiding »MODE« is gemarkeerd.
4 Kies met » +« of »-« (indien gewenst) tussen 12 uurs-weergave (»12H«) en 24 uurs-weergave (»24H«).
5 Kies » TIJD« met »◀« of »▶« en voer de tijd met »+« of »▽« stapsgewijs of met »0 ... 9« met vier cijfers in.
6 Kies »DATUM« met » ◀« of » ▶« en voer de datum met » + « of » √ « stapsgewijs of met »0 ... 9« met vier cijfers in.
7 Kies » JAAR« met »◀« of »▶« en voer het jaar met »△« of »▽« stapsgewijs of met »0 ... 9« met twee cijfers in
Aanwijzing:
- De indicatie »*« duidt op de automatische actualisering van de tijd. Om deze functie uit te schakelen, kiest u de aanduiding »*« met »◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶
8 Sla de instelling op met »OK«.
9 Sluit de instelling af met »i INFO«.
BIJZONDERHEDEN
De functies "Beeldscherminformatie activeren of deactiveren", "Continuweergave" en "Bedieningsniveau van de videorecorder kiezen" kunt u uit het menu »MODE« kiezen.
Menu »MODE« kiezen
1 Schakel het televisietoestel in.
2 Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
3 Schakel de videorecorder met »■ « in.
4 Roep het hoofdmenu op met »i INFO«.
- Op het beeldscherm verschijnt het menu »MENU«.
5 Kies de regel »MODE« met » + « of » √ « en activeer deze »OK«.
- Op het beeldscherm verschijnt het menu »MODE«.
6 Kies uit het menu »MODE« de gewenste functie. Voor de verdere bediening verwijzen wij u naar de volgende hoofdstukken, telkens vanaf punt 1.
Beeldscherminformatie activeren of deactiveren (OSD - On Screen Display)
Als deze functie is ingeschakeld, spoelt de videorecorder aan het einde van de videoband de cassette automatisch terug en start de weergave van de band opnieuw.
1 Kies de regel » HERHALEN« met »+« of »-«.
2 Kies »AAN« (of »UIT«) met » ◀« of » ▶« en bevestig uw keuze met »OK«.
3 Sluit de instelling af met »i INFO«.
Bedieningsniveau van de videorecorder kiezen
Met deze afstandsbediening kunnen verschillende GRUNDIG videorecorders onafhankelijk van elkaar worden bediend.
Vraag in de gespecialiseerde zaak, welke GRUNDIG videorecorders hiervoor geschikt zijn. Om ervoor te zorgen dat beide videorecorders elkaar niet onderling storen, moet het bedieningsniveau van de SE 9102 worden omgeschakeld.
- De SE 9102 is op bedieningsniveau 2 ingesteld. Voor de bediening van de SE 9102 dient u nu op »VIDEO 2« te drukken. Houd deze toets ingedrukt en druk tegelijkertijd op de benodigde toets.
Kinderslot
Met het kinderslot kunt u alle functies van de videorecorder vergrendelen.
1 Druk » ⏻ 3 seconden lang in.
- De indicatie »» op de videorecorder knippert 3 seconden en brandt daarna continu. Alle functies van de videorecorder zijn nu vergrendeld.
2 Schakel het kinderslot uit, door » ⏻3 seconden in te drukken.
- De indicatie » op het display van de videorecorder verdwijnt.
TV'S OP AFSTAND BEDIENEN
Met deze video-afstandsbediening kunt u tevens televisietoestellen van GRUNDIG op afstand bedienen.
Welke functies u kunt bedienen, hangt af van de uitvoering van het GRUNDIG-televisietoestel.
Aanwijzing:
Richt de afstandsbediening op het televisietoestel.
TV Schakelt de afstandsbediening op televisiebediening. Druk op »TV«, houd deze toets ingedrukt en druk vervolgens op de toets die bij de gewenste functie hoort.
| Schakelt het televisietoestel uit (stand-by). | |
| 1 ... 0 | Zenders direct kiezen, »0« kiest de programmaplaatsen »RV«. In de teletekst-modus: voer het paginanummer met drie cijfers in. |
| i INFO | Roept het "DIALOG CENTER" op of schakelt naar de menu-modus. |
| Volume instellen, »- « zachter, »+« harder. In de menu-modus: »- « cursor naar links, »+« cursor naar rechts. | |
| Zenders kiezen, »+« omhoog, »- « omlaag.In de menu-modus: »+« cursor omhoog, »- « cursor omlaag. | |
| OK | Activeert en verandert functies, roept gegevens op, bevestigt gegevens en legt ze vast. |
| SP/LP | Schakelt heen en weer tussen teletekst-modus en TV-modus. |
| CLEAR | Schakelt het geluid aan/uit (geluid geheel uitschakelen). |
| MONITOR | Roept het menu "Beeldinstellingen" op. In de teletekst-modus: een pagina "terugbladeren". |
| AUDIO | In de teletekst-modus: een pagina "vooruitbladeren". |
| INDEX In de teletekst-modus: roept het volgende "hoofdstuk" op. | |
| DUB | Roept het menu "geluidinstellingen" op.In de teletekst-modus: roept het volgende "thema" op. |
STORINGEN ZELF VERHELPEN
Niet elke beeld- en geluidsstoring moet aan een defect van uw videorecorder worden toegeschreven.
Ook per ongeluk uitgetrokken aansluitkabels, een defect aan het televisietoestel of het uitvallen van zend- of antennesystemen leiden tot storingen in de ontvangst.
| Storing Oorzaak Verhelpen | ||
| Geen tijdsweergave op de video- Netstekker niet in stopcontact of Netstekker in stopcontact steken, recorder/cassette wordt niet slecht contact. of ander stopcontact gebruiken. ingetrokken. | ||
| De tijdsweergave »0:00« op Geen actuele tijd in Tijd en datum instellen. de videorecorder knippert de videorecorder aanwezig. | ||
| Opname van televisie- Antennekabel programma's is niet mogelijk (alleen sneeuw op het Op te nemen beeldscherm). niet ingesteld op de viderecorder. | ||
| Opname niet mogelijk. | De cassette is beveiligd tegen opnemen (plaatje is eruit de cassette gebroken). | Opening aan de achterkant van met plakband afplak- ken. |
| TIMER-opname is niet uitgevoerd. | Het ShowView-nummer of de datum klopt niet. | |
| Bij opnamen via VPS/PDC-programmering is de VPS/PDC-tijd verkeerd ingevoerd. | ||
| Na het onderbreken van "klaar voor opname" is »TIMER ON/OFF« niet ingedrukt. | ||
| De kwaliteit van het weergave-beeld is laag. | De videorecorder en het televisietoestel zijn niet op elkaar afgestemd. | Videorecorder en televisie-toestel aanpassen (zie pagina 12). |
| De spoorpositie is slecht ingesteld. | Tijdens de weergave met »△« of »▽« het beeld zodanig instellen dat het er volgens u het beste uitziet. | |
| De videokoppen zijn versleten. | Neem contact op met vakkundig personeel. | |
| Bediening met de afstands-bediening is niet mogelijk. | De batterijen van de afstands-bediening zijn op. | Nieuwe batterijen plaatsen. |
| De afstandsbediening is niet op de videorecorder gericht. | De afstandsbediening op de de videorecorder richten. | |
TECHNISCHE GEGEVENS
Deze videorecorder voldoet aan de veiligheidsbepalingen conform VDE 0860 en dus aan de internationale veiligheidsvoorschriften IEC 65 en CEE 1.
Het product komt overeen met de eisen van de richtlijn 89/336/EEG en 73/23/EEG.
Televisienorm: CCIR, PAL B/G, 625 beeldlijnen
CCIR, MESEC B/G, 625 beeldlijnen
Systeem: VHS
Netspanning: 230 V, 50 Hz
Gewicht: ca. 3,2 kg
Stroomverbruik:
- tijdens opname: ca. 16 W
- stand-by: ≤ 6,0 W
- energiezuinige modus: ≤ 2,0 W
Positie: horizontaal
Omgevingstemperatuur: +10°C tot +35°C
Relatieve luchtvochtigheid: tot en met 80%
Spoeltijd bij terugspoelen: met E 180-cassette
typisch 72 seconden
SAT-besturingsbus: cinch
2 Euro-AV-aansluitingen:
21-polig (DIN/EN 50049)
Antenne-ingang:
coax B, ingang 75 Ω (DIN 45325)
Antenne-uitgang:
coax S, uitgang 75 Ω
GRUNDIG servicepunten
GRUNDIG
Kundendienst Nord
Kolumbusstraße 14
D-22113 Hamburg
+49/40-7 33 31-0
- Installatie en veiligheid
- In een oogopslag
- Aansluiten en voorbereiden
- Instellingen
- Weergave
- Opname
- Kopiëren
- Gebruik met een satellietontvanger
- Gebruik met een decoder
- Speciale instellingen
- Tijd en datum instellen
- Bijzonderheden
- TV's op afstand bedienen
- Storingen zelf verhelpen
- Hulp bij storingen
- Bijzonderheden van de videorecorder
- Drie opnamemogelijkheden:
- High Speed Drive
- GRUNDIG Megalogic
- ShowView opname
- SAT-Video-Control
- Omvang van de levering
- INSTALLATIE EN VEILIGHEID
- IN EEN OOGOPSLAG
- Aanwijzing:
- De afstandsbediening
- Antenne, televisietoestel, satellietontvanger en netkabel aansluiten
- Voorzichtig:
- Videorecorder inschakelen en uitschakelen (energiezuinige modus)
- Batterijen in de afstandsbediening plaatsen
- Milieutip
- Videorecorder en televisietoestel aanpassen
- Voorbereiden
- Aanpassen
- Zenders instellen – automatisch (met ATS euro plus)
- Instellen
- AUTO INSTALLATION
- Weergavefuncties
- Aanwijzingen:
- Extra weergavefuncties
- Dubbele weergavesnelheid
- Slow-motion
- Stilstandbeelden stap voor stap doorschakelen
- Kwaliteit stilstandbeeld verbeteren
- Beeldstoringen verhelpen (instelling van de spoorpositie)
- Automatische beeldverbetering (ACC Plus)
- Weergave van opnamen volgens de NTSC-kleurennorm
- Doelloop
- Bedienen
- Het Video-Programmeer-Systeem (VPS/PDC)
- Aanwijzingen voor het Video-Programmeer-Systeem
- Zenders zonder VPS/PDC-signaal
- Programmering van meerdere televisieprogramma's op een dag
- Zenders van een satellietontvanger met antennerotor
- Direct opnemen
- Opnamen naadloos achter elkaar zetten (Assemble)
- Bepaalde opnamen vinden – met het Video Index Search System (VISS)
- Bediening
- Later opnemen – door invoeren van het ShowView-nummer
- Voorbeeld
- Help:
- Later opnemen – door invoeren van de gegevens voor het gewenste televisieprogramma
- Opnamegegevens controleren, wijzigen, wissen
- Opnamegegevens controleren
- Opnamegegevens wijzigen
- Opnamegegevens wissen
- "Klaar voor opname" van de videorecorder onderbreken
- "Klaar voor opname" van de videorecorder weer activeren
- ... vanaf een tweede videorecorder of een DVD-speler
- Tweede videorecorder of een DVD-speler aansluiten
- SATELLIETONTVANGER
- Gebruik met een satellietontvanger zonder SAT-besturingsbus
- Aansluiten
- Programmaplaats voor een decoder instellen
- Zenders sorteren – met de hand
- Instelling
- Zenders uit de zendertabel wissen
- SORTEREN KANALEN
- VERPLAATSEN
- VERWIJDEREN
- NAAM
- :KIES
- Namen van de zenders wijzigen of invoeren
- ▲▼:KIES
- Zenders instellen, door manueel zoeken of door direct invoeren van het kanaalnummer
- Zenders "overslaan"
- Tijd en datum automatisch actualiseren
- Tijd en datum manueel instellen
- BIJZONDERHEDEN
- Menu »MODE« kiezen
- Beeldscherminformatie activeren of deactiveren (OSD - On Screen Display)
- Bedieningsniveau van de videorecorder kiezen
- Kinderslot
- TV'S OP AFSTAND BEDIENEN
- STORINGEN ZELF VERHELPEN
- TECHNISCHE GEGEVENS
- GRUNDIG servicepunten
Merk : GRUNDIG
Model : Barcelona SE 9102
Categorie : Videorecorder
