Merk	Toshiba
Model	RAS-12UHPK
Type product	Split airconditioner (alleen koeling)
Koelcapaciteit	3,5 kW (12.000 BTU)
Energie-efficiëntieklasse	A
Afmetingen binnenunit (BxHxD)	800 x 280 x 200 mm
Afmetingen buitenunit (BxHxD)	800 x 550 x 300 mm
Gewicht binnenunit	9 kg
Gewicht buitenunit	30 kg
Koelmiddel	R32
Geluidsniveau binnenunit	30 dB(A)
Geluidsniveau buitenunit	55 dB(A)
Stroomvoorziening	230 V / 50 Hz
Vermogen opgenomen	1,2 kW
Afstandsbediening	Inbegrepen
Luchtfilter	Wasbaar, verwijderbaar
Ontvochtiging	Ja
Timer	Ja, 24-uurs timer
Slaapmodus	Ja
Wanddoorvoer diameter	60-65 mm
Leidingen	Koper, met wartels
Beschermingsklasse (IP)	IPX4 (buitenunit)
Onderhoud	Regelmatig filter reinigen, leidingen controleren
Repareerbaarheid	Onderdelen zoals filter, afstandsbediening vervangbaar

Veelgestelde vragen - ras-12uhpk TOSHIBA

Hoe installeer ik de Toshiba RAS-12UHPK airconditioner?

Bevestig de montagebeugel waterpas aan de wand, boor een gat van 60-65 mm voor de leidingen, hang de binnenunit op, en monteer de buitenunit op steunen. Sluit de koelleidingen en elektra aan, ontlucht het systeem, en open de kranen. Raadpleeg de volledige handleiding voor details.

Welke gereedschappen heb ik nodig voor installatie?

U heeft een boormachine met gatenzaag (60-65 mm), schroevendraaier, imbus sleutel, waterpas, potlood, en eventueel kit nodig.

Hoe ontlucht ik het koelsysteem?

Draai de kraan van de dunne leiding een kwartslag open (tegen klok in) tot u een borrelend geluid hoort. Wacht tot dit stopt, druk dan het ventiel 20 seconden in om te ontluchten. Draai daarna beide kranen volledig open.

Wat moet ik doen als de airco niet koelt?

Controleer of de stroom is aangesloten, of de afstandsbediening op koelen staat, of de filters schoon zijn, en of de kranen aan de buitenunit open staan. Als het probleem aanhoudt, neem contact op met een vakman.

Hoe reinig ik het luchtfilter?

Verwijder het filter uit de binnenunit (meestal door het frontpaneel te openen), was het met lauw water en milde zeep, droog het volledig, en plaats het terug. Doe dit elke 2-4 weken.

Kan ik de airco zelf installeren?

De handleiding beschrijft de stappen voor installatie, maar voor koelleidingen en elektra wordt aanbevolen een erkende installateur in te schakelen vanwege wettelijke voorschriften en veiligheid.

Hoe gebruik ik de afstandsbediening?

Richt de afstandsbediening op de binnenunit, druk op de aan/uit-knop, selecteer de gewenste modus (koelen, ventilatie, ontvochtiging) en stel de temperatuur in met de pijltjestoetsen.

Wat is de aanbevolen onderhoudsfrequentie?

Reinig het filter elke 2-4 weken. Controleer jaarlijks de koelleidingen, condensafvoer en buitenunit op vuil of lekkage. Laat het systeem elke 2 jaar professioneel onderhouden.

Waar vind ik het serienummer van het apparaat?

Het serienummer staat op een typeplaatje aan de zijkant of achterkant van de binnenunit en op de buitenunit.

Is de Toshiba RAS-12UHPK geschikt voor verwarming?

Nee, dit model is alleen geschikt voor koeling en ontvochtiging, niet voor verwarming.

GEBRUIKSAANWIJZING ras-12uhpk TOSHIBA

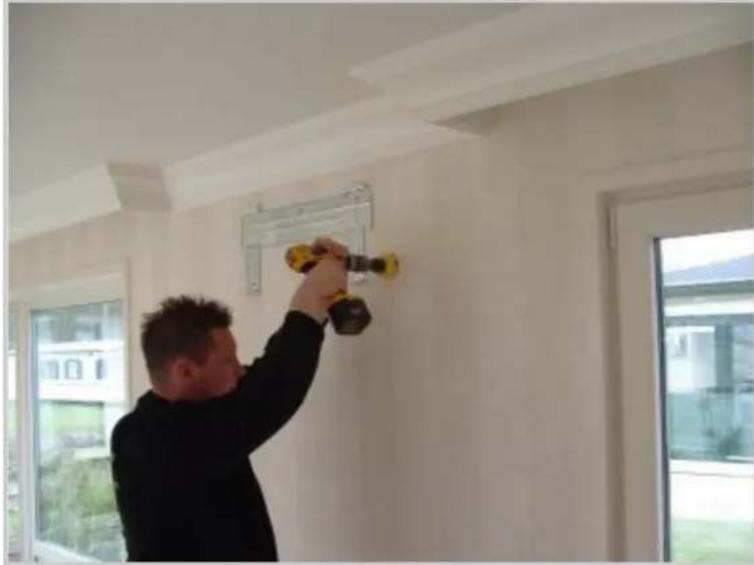

Monteer met schroeven de montagebeugel zo hoog (circa 5 cm van het plafond)mogelijk waterpas aan de wand.

Hang de airco even los aan de montage beugel.

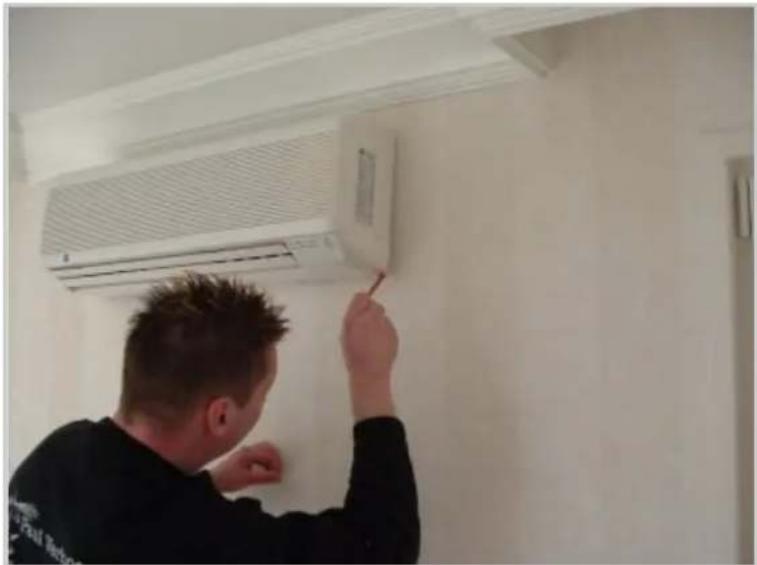

Teken met een potlood de airco rechts onder af. En haal de airco weer van de wand.

Boor met een gatenzaag (beton boor) een gat van 60 - 65 mm binnen de afgetekende lijnen door de wand.

BOOR EEN BEETJE VAN BINNENUIT NAAR B ENEDEN DAN LOOPT HET CONDENSWATER BETER AF!

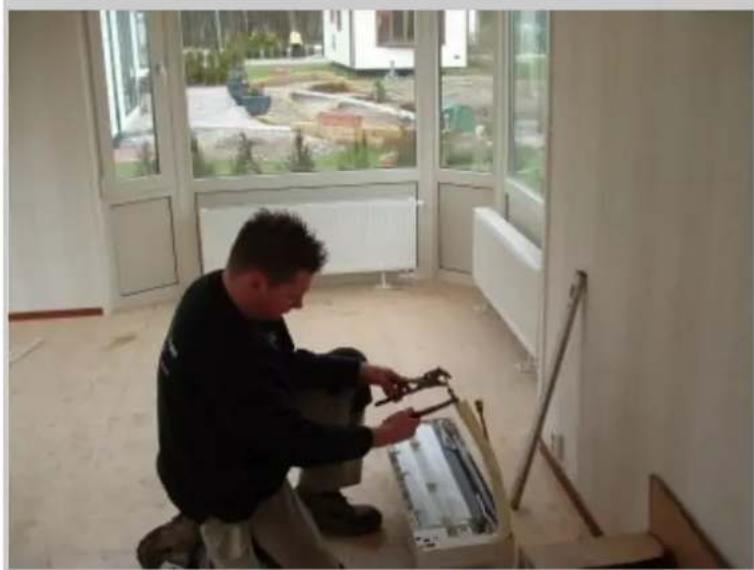

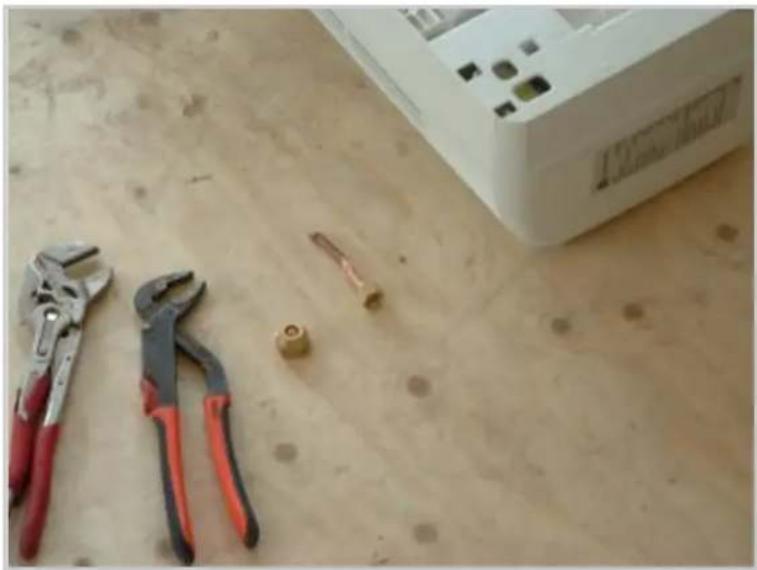

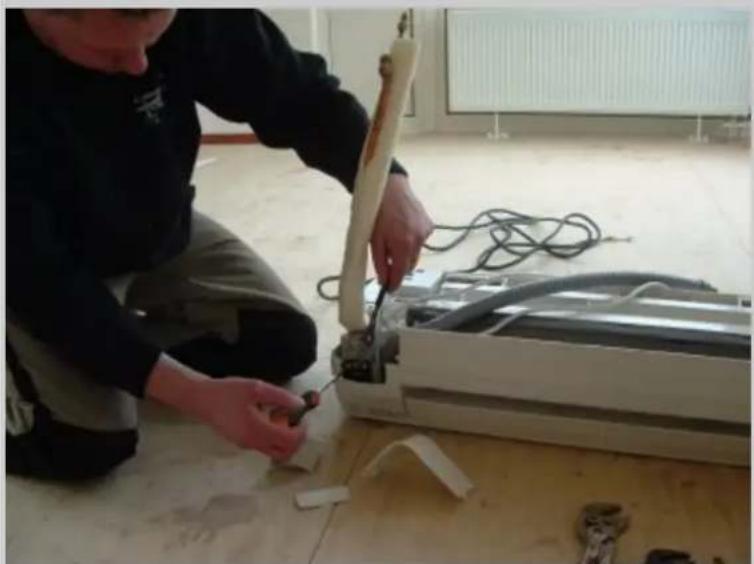

Demonteer met goed gereedschap de 2 wartels van de koperen leiding.

Deze 2 wartels kunt u straks weggooien. Maar draai ze eerst handvast op de koppeling terug, zodat er geen vuil / vocht in de koperen leiding terecht kan komen.

Monteer door middel van de 3 schroefjes, de bijgeleverde electra kabel aan de airco en plaats de kunstof kapjes weer terug.

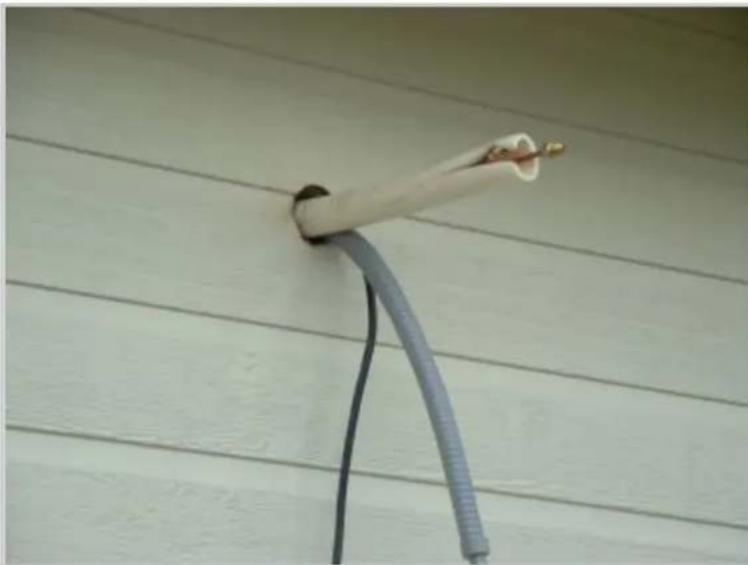

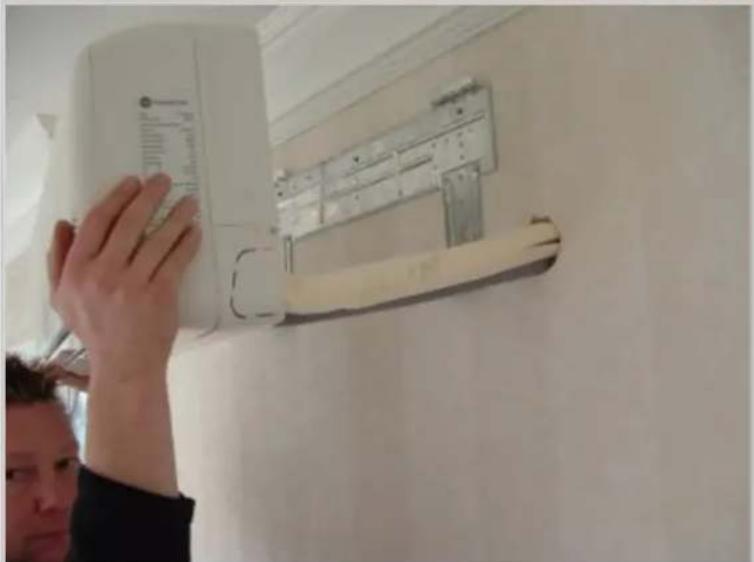

Schuif de leidingen door het geboorde gat naar buiten en klik de airco op de montage beugel.

Monteer het afwerk kapje op de wanddoorvoer.

Plaats de wanddoorvoer in het gat over de leidingen heen. En kit deze eventueel af.

De buiten unit kan met 2 hoeksteunen aan de wand gemonteerd worden in dit geval zetten wij hem

waterpas op 2 blokken iets van de grond af.

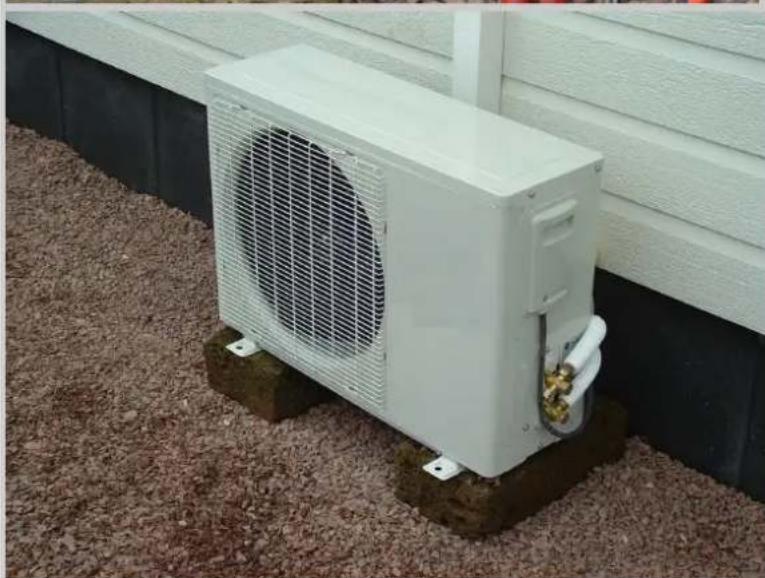

Zet de airco op de hoeksteunen of in dit geval op de blokken.

Haal de koelleidingen uit de verpakking en zorg dat deze schoon en droog blijven tijdens het monteren aan de koelleidingen van de binnen unit.

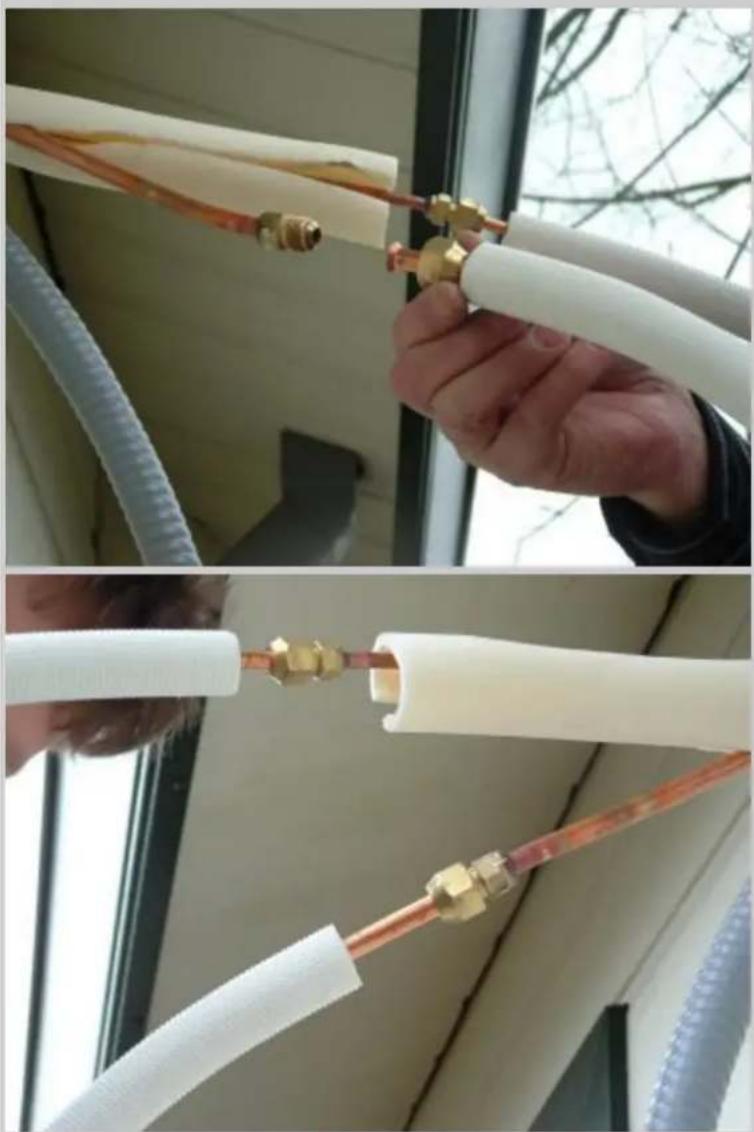

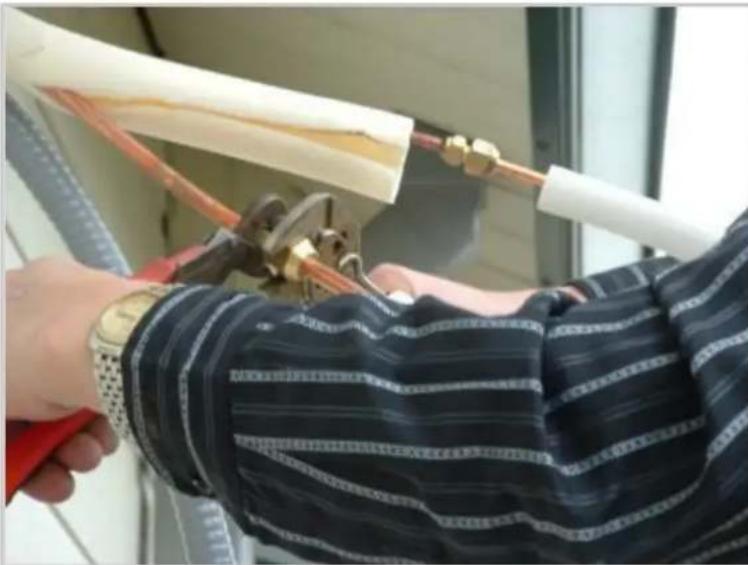

Monteer de grote wartel op de grote fitting en de kleine wartel op de kleine fitting.

Indien nodig kunt u de leidingen voorzichtig met de hand buigen

Plak deze vast met het bijgeleverde rol plakband.

Draai deze wartels goed stevig aan zodat u er verzekerd van bent dat deze niet meer los gaan.

Schuif de bijgeleverde isolatie om de koelleidingen heen, dit om condens water op de leidingen te voorkomen.

Schuif het flexibele verlengset over de condens water afvoer, en tape deze vast.

Zorg altijd dat de condens water afvoer nooit op maar altijd af loopt!

Draai de 2 rollen beschermingsband, stevig om de 2 geïsoleerde koelleidingen, condens water afvoer en de electriciteits kabel heen.

Laat de condens water afvoer als hij laag genoeg bij de grond zit buiten de beschermings band uit steken.

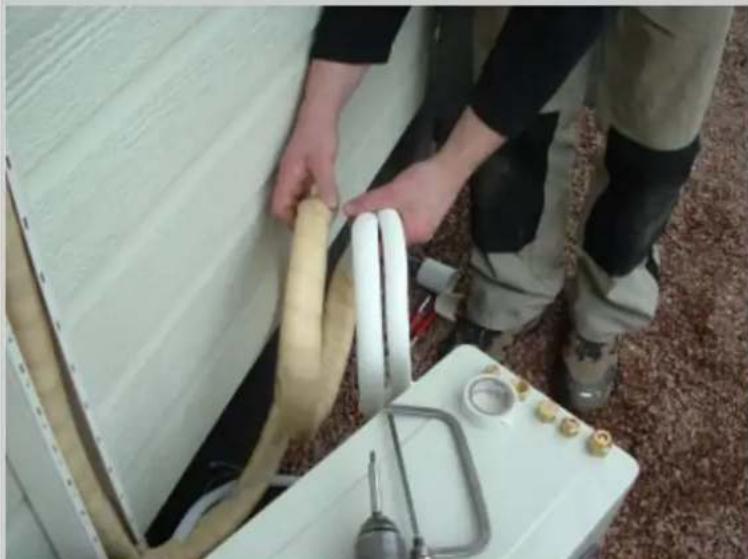

Rol de overtollige leidingen voorzichtig achter de buiten unit.

3 beschermings doppen moeten we straks weer gebruiken, de andere 2 hebben geen functie.

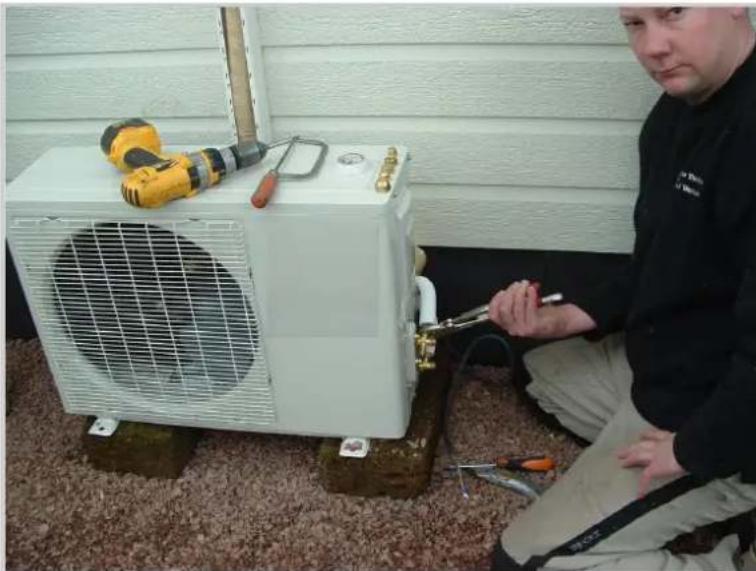

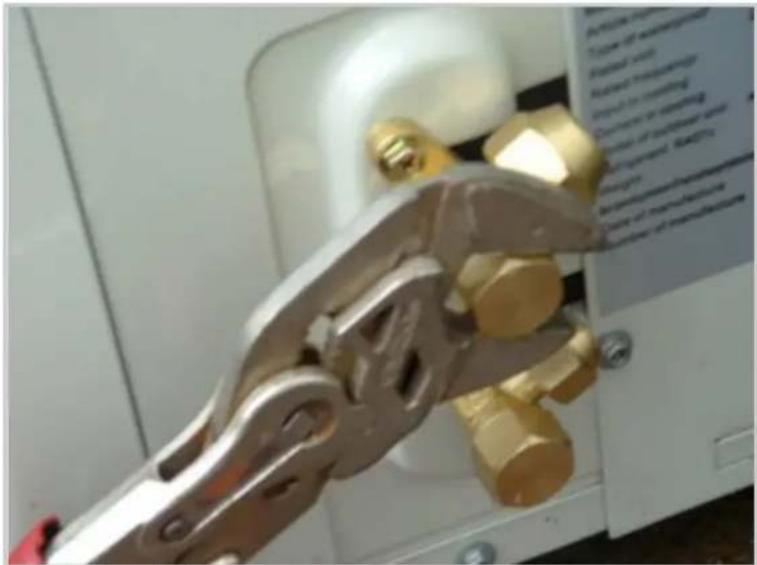

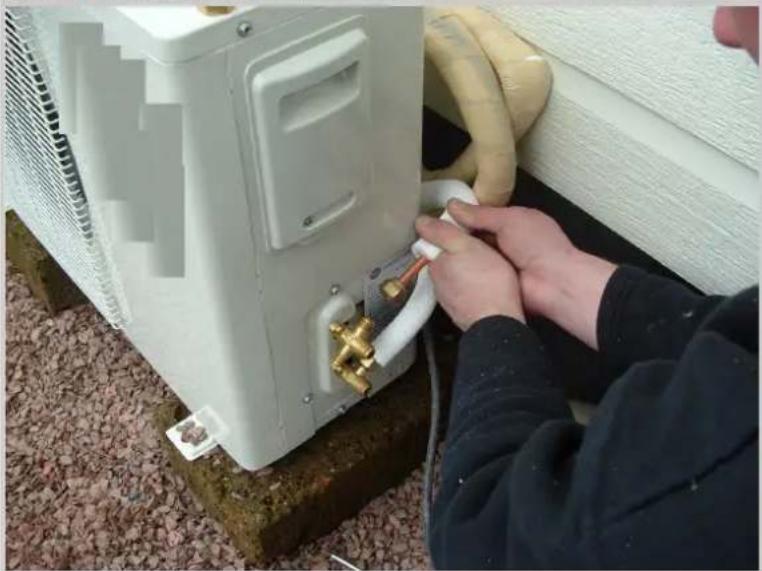

Monteer de 2 koelleidingen op het schroefdraad van de kranen.

Draai deze stevig aan.

Verwijder de kunstof afdichtings kap, en monteer de electra kabel met de drie schroefjes aan de buiten unit. Plaats hierna de kunstof afdichtings kap weer op zijn plaats terug.

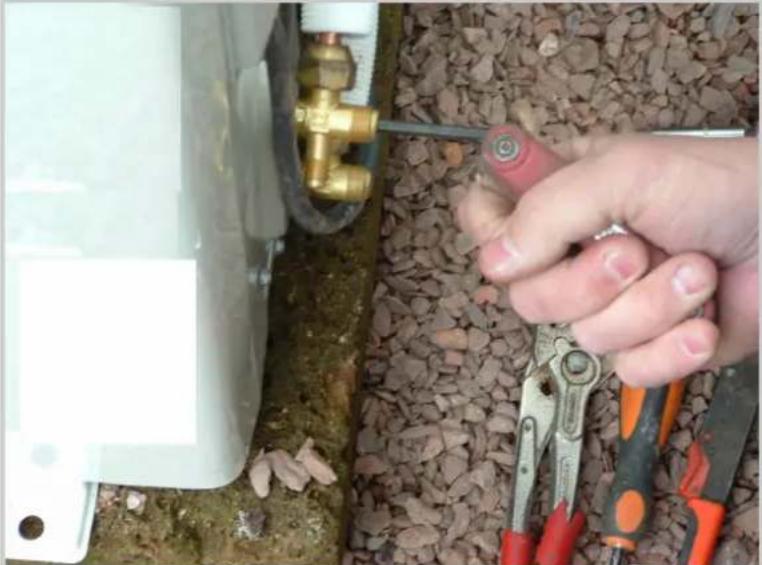

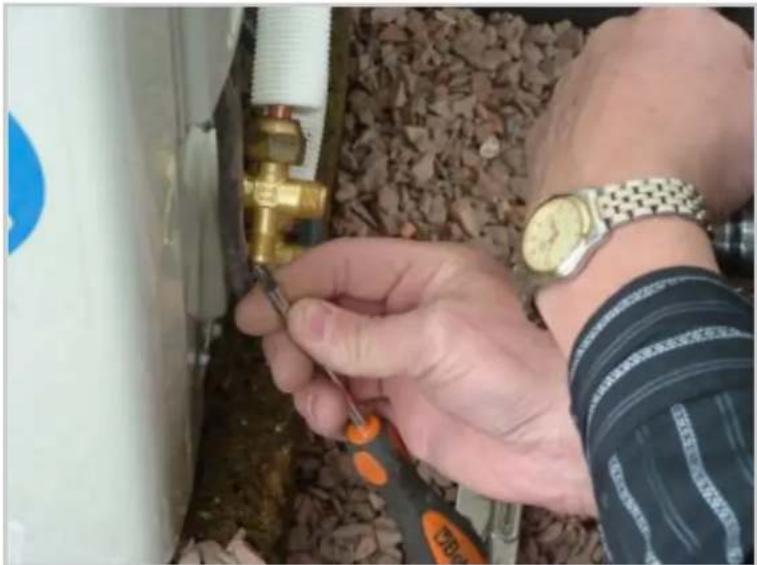

Draai met behulp van een imbus sleutel de kraan van de onderste KLEINE DUNNE LEIDING tegen de klok in een kwart slag los, u hoort nu een borrelend Geluid, als het borreldend geluid ophoud kunt u de leiding ontluchten.

Ontlucht nu precies 20 seconden de installatie. Dit ontluchten doen we door het ventiel in te drukken.* De installatie is nu ontlucht en gevuld met koelmiddel.

Draai nu PAS de 2 kranen van de dunne en dikke leiding geheel open

Draai de 3 beschermings doppen weer op het ventiel en de 2 kranen.

Uw airconditioning is nu klaar voor gebruik!

Door middel van de afstandsbediening kunt u nu de airconditioning gemakkelijk bedienen.

* Hier kunnen wettelijke voorschriften voor gelden.

Wij zijn niet verantwoordelijk voor het zelf verkeerd monteren van het airco systeem of eventuele schades die hierdoor onstaan.
